При работе тупой цепью повышается расход топлива и износ двигателя. К счастью, эта проблема легко решается, если своевременно и должным образом производить заточку цепи. Ниже приведены исчерпывающие рекомендации по заточке пильной цепи.

Какие инструменты необходимы для заточки цепи?

Ниже перечислены инструменты для заточки вашей цепи:

• Круглый напильник
• Плоский напильник
• Шаблон для заточки
• Переносные тиски

Помните: для цепей разного типа используются разные круглые напильники и шаблоны для заточки.

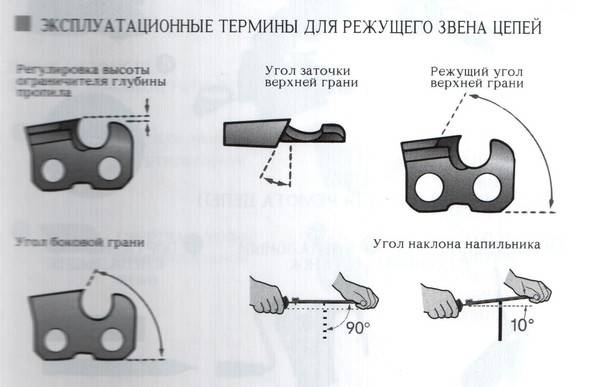

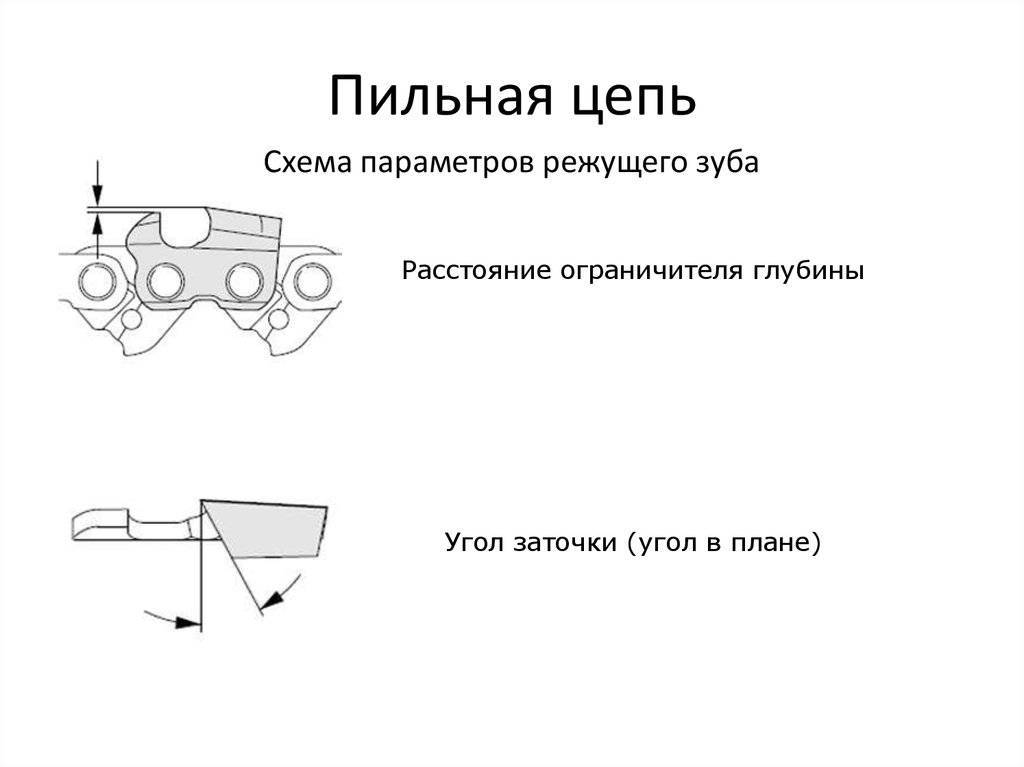

Углы заточки

Зубья цепи следует затачивать с учетом следующих углов:

• Передний угол торцевого лезвия
• Угол заточки (угол в плане)
• Задний угол верхнего лезвия
• Расстояние ограничителя глубины

Углы могут различаться в зависимости от типа цепи. Правильный угол заточки зуба легко восстановить с помощью шаблона для заточки. Использование шаблона позволяет произвести заточку надлежащим образом, не беспокоясь об углах. Просто следуйте инструкциям, и правильный угол заточки зубьев вам обеспечен.

Как часто необходимо производить заточку цепи?

Со временем острота цепи снижается, даже если вы старались избегать контакта пилы с предметами, которые могут повредить инструмент (камни, почва и т.д.). Цепь затупляется. Если при пилении вы задели камень, цепь становится непригодной и подлежит немедленной заточке. Если цепь используется длительное время в течение дня, следует производить заточку с помощью напильника при каждой заправке топливом. Проще затачивать цепь понемногу через небольшие интервалы времени, чем дожидаться момента, когда потребуется капитальная заточка. Так вы сможете работать с более высокой точностью и производительностью.

Заточка цепи

Для достижения оптимального результата рекомендуем использовать шаблоны для заточки Husqvarna. Старайтесь снимать как можно меньший слой металла.

Начинайте заточку с самого короткого зуба. Все зубья должны быть подогнаны под длину самого короткого.

• Установите на цепь шаблон для заточки. Стрелки на шаблоне должны соответствовать направлению вращения цепи (к ведомой звездочке). Убедитесь, что шаблон плотно прилегает к цепи.

• Используйте круглый напильник. Расположите напильник под углом 90° к роликам шаблона для заточки. Производите заточку, держа напильник двумя руками. Напильник должен опираться на оба ролика. Зубья следует обрабатывать напильником от себя ровными поглаживающими движениями.
• После обработки одного зуба переходите к следующему. Каждый зуб следует обрабатывать до достижения необходимой остроты. Длина всех режущих зубьев должна оставаться одинаковой.

• После завершения заточки зубьев с одной стороны цепи, ослабьте тиски и переверните направляющую шину. Произведите заточку зубьев идентичным образом в противоположном направлении.

Заточка пилы в лесу

Для заточки пилы в лесу пригодятся переносные тиски. Закрепите тиски на пне или бревне и зафиксируйте направляющую шину таким же образом, как при помощи обычных тисков. Производите заточку в соответствии с инструкциями по заточке.

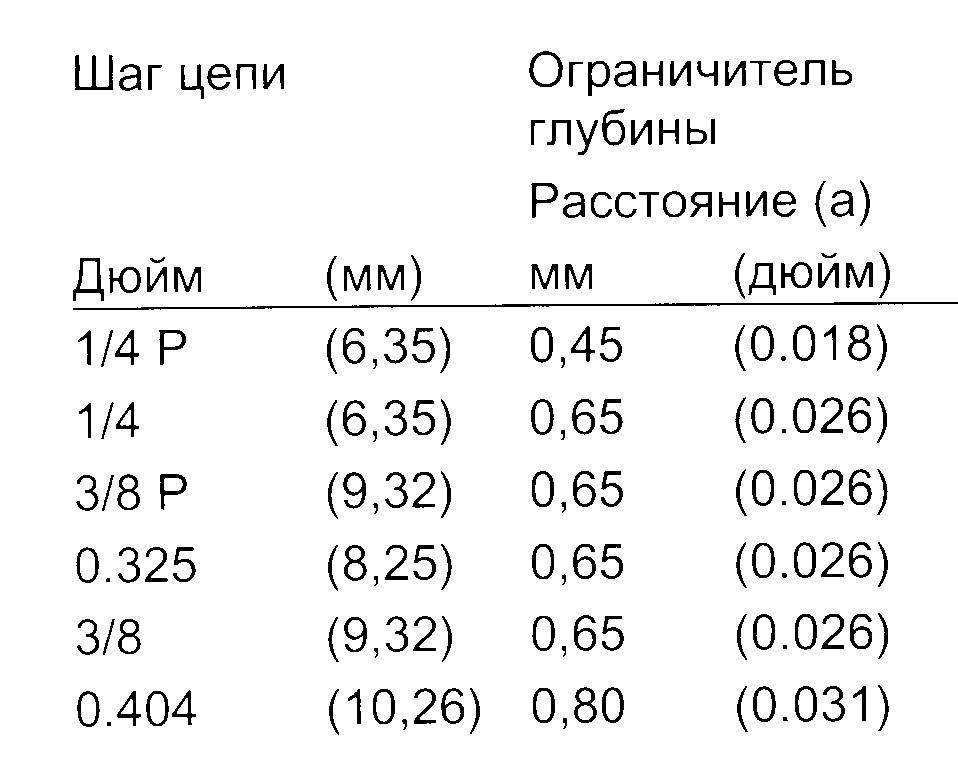

Как правильно отрегулировать ограничитель глубины?

От настройки ограничителя глубины зависит глубина погружения зубьев в древесину. При малой настройке ограничителя глубины зубья будут снимать слишком мало древесины.

При излишне высокой настройке ограничителя глубины зубья будут слишком глубоко врезаться в древесину. Пиление при этом выполняется в более агрессивной манере, что приводит к повышению уровня вибрации. Кроме того, увеличивается риск отдачи и цепная пила подвергается чрезмерным нагрузкам.

При нормальном износе ограничитель глубины следует проверять через каждые 3-5 заточек, при сильном износе — чаще. Для проверки и регулировки ограничителя глубины используйте специальный шаблон и плоский напильник. Надписи “Soft” и “Hard” на ограничителе глубины означают тип древесины: мягкая (хвойные породы) и замерзшая или твердая древесина (лиственные породы) соответственно.

Когда следует заменить цепь?

Цепь следует заменить, если самый длинный режущий зуб меньше 4 мм или если на цепи имеются трещины.

Оборудование для заточки цепных пил

(7)

Просмотреть все оборудование для заточки

Статьи по теме

Практические рекомендации

Уход за режущим оборудованием

Практические рекомендации

6 шагов для правильной валки деревьев

Практические рекомендации

Как установить газонокосилку-робота Husqvarna

Практические рекомендации

Рекомендации по использованию напильников и других инструментов для заточки

Практические рекомендации

Натяжение цепи на пиле Husqvarna

Практические рекомендации

Husqvarna Automower® — часто задаваемые вопросы

Лесоводство и уход за деревьями

Практические рекомендации

Как проверить исправность системы смазки цепи на цепной пиле

Истории для вдохновения

Встречайте команду “H” компании Husqvarna — наших самых требовательных клиентов

Рекомендации по покупкам

Выбор подходящей пильной цепи: Несколько советов

Показано 10 из 97

Заточка цепи бензопилы, как заточить цепь на электропилу | Блог StartTools

04. 12

Содержание:

1. Почему необходимо затачивать цепь
2. Какие бывают способы затачивания бензопилы
3. Ручная заточка напильником
4. Заточка с помощью шаблона
5. Заточка цепи болгаркой
6. Заточка на станке
7. Какие бывают виды и типы цепей для бензопилы
8. Подведем итоги заточки цепи

Для того чтобы бензопила эффективно работала и справлялась со своими непосредственными функциями, у нее непременно должна быть заточенная острая цепь. В противном случае продуктивность работы будет значительно снижена, а также возрастет вероятность получения производственных травм во время работы с затупившимся инструментом. Чтобы этого избежать, должна производиться плановая заточка цепи бензопилы, которая может быть выполнена как квалифицированным специалистом в специализированной мастерской, так и в домашних условиях.

Первый вариант, конечно же, более простой, ведь можно обратиться за помощью к профессионалу и ни о чем не беспокоиться. Но при интенсивной работе бензопила затупляется очень быстро, вследствие чего придется проводить заточку неоднократно, тратя при этом лишние средства. Кроме того, это приводит к постоянным и длительным временным простоям, что в свою очередь может стать причиной падения продуктивности.

Заточка цепи бензопилы – это отличная альтернатива покупке новой, так как позволит значительно сэкономить бюджет. Если же это мероприятие будет проводиться самостоятельно, то и вовсе вам не придется потратить ни копейки. При этом, необходимо знать несколько важных моментов, чтобы процесс затачивания прошел легко и с максимальной результативностью.

Прежде чем начать затачивать цепь, нужно определить, что она затупилась. Об этом свидетельствуют следующие признаки:

• необходимость прикладывать дополнительную силу при работе, чтобы добиться хоть какого-то результата;
• отвод шины в сторону;
• неточное функционирование пильного полотна;
• подклинивание зубьев цепи в древесине;
• в процессе работы летит большое количество мелкой пыли;
• расход большого количества топлива при минимальной производительности;
• низкая результативность при повышенной нагрузке.

Все вышеуказанные последствия негативно влияют как на мастера, работающего с затупленным инструментом, так и для самой бензопилы, которая может впоследствии выйти из строя. Именно поэтому нужно не откладывать заточку агрегата на неопределенное время, а делать это вовремя, чтобы ваш инструмент работал слаженно, а вы не опасались покалечиться.

Для того чтобы приступить к процессу заточки, основной рекомендацией вначале является знакомство со сложной формой зубцов цепи. Каждый зуб состоит из нескольких параметров. К составляющим режущего звена относятся основа звена, лопатка зубца, ограничитель глубины, вертикальное и горизонтальное лезвие.

Также во время затачивания можно выбрать различные углы заточки цепи, каждый из которых подбирается в зависимости от конкретных целей. Так, для возможности отлично резать мягкую древесину лучше всего подойдет большой угол заточки, а малый, в свою очередь, пригодится во время работы с более твердым материалом, либо мерзлым.

Затачивать затупившуюся цепь бензопилы можно несколькими различными способами, которые имеют свои отличительные особенности. Существуют следующие методики:

• ручной способ, при котором требуется использование напильника;
• использование в работе специализированных шаблонов;
• процесс заточки, в которой используется болгарка;
• применение для затачивания ручного станка.

Каждый из них демонстрирует высокую эффективность, и подобрать нужный среди них вы можете в зависимости от личного опыта и имеющихся возможностей.

Перед началом работ необходимо провести несколько подготовительных мероприятий. Вначале подготавливаются аккумуляторные пилы цепные, а также приспособления, которые будут использоваться во время работы. Далее выбираете наиболее подходящий метод затачивания и проводите все нужные мероприятия. После этого необходимо сточить ограничитель и после завершения работ проверить правильность их выполнения.

Ручная заточка – напильником

Перед тем как заточить цепь на электропилу, вам потребуется заранее подготовить все нужные инструменты. В данном случае пригодятся плоский и круглый напильник, размер которого определяется в зависимости от шага цепи, а также державка, с помощью которой производится крепление круглого напильника. Размер того угла, под которым должны быть заточены зубья цепи, нанесен на планке державки. Совет для тех, кто не знает, как правильно точить цепь на пилу: лучше всего заранее приобрести комплект из нескольких напильников разного диаметра, чтобы менять их и находить подходящие для разных пил.

В целом процесс ручной заточки проходит в несколько поочередных этапов:

• зажим шины в тисках;
• установка напильника в державку и размещение державки на цепи;
• с помощью стрелок, нанесенных на планку инструмента, размещение их параллельно шине;
• проверка правильного угла затачивания;
• проведение заточки с соблюдением направления движения вперед;
• использование плоского напильника в качестве средства стачивания ограничителя.

Данный метод является наиболее простым среди всех представленных, но в то же время и допускают наличие неточностей. Существует возможность неправильного самостоятельного подбора угла заточки, что может привести ведению полотна по сторонам.

Заточка с помощью шаблона

Чтобы с наибольшим удобством заточить цепь бензопилы самому, для достижения предельной точности использую специализированные шаблоны. Данные приспособления созданы так, что они соответствуют конкретным параметрам цепи и используются вместе с ними. Шаблонов существует несколько вариантов, каждый из которых используется при работе с определенными видами цепи, поэтому перед началом затачивания нужно подобрать оптимальный.

Чтобы достичь хорошей эффективности, необходимо приложить выбранный шаблон поочередно к каждому зубцу. Смена углов в данном случае исключается, так как за счет мягких роликов напильник может плавно перемещаться.

В основном такой способ заточки активнее всего применяется теми, кто использует электропилы цепные профессионально. Так можно значительно сэкономить драгоценное время и не затрачивать излишних усилий, при этом, увеличивая точность заточки даже тем, кто не имеет опыта в данном процессе.

Заточка цепи болгаркой

Еще один эффективный способ, как правильно заточить бензопилу – с использованием болгарки. Тем не менее, такой метод затачивания является довольно нестандартным. Без опыта его тяжело воплотить в реальность, а также есть опасность повредить зубья и таким образом полностью привести цепь в негодность, после чего потребуется лишь приобретать новую.

Несмотря на то, что у данного метода существует немало недостатков, с его помощью можно с легкостью определить угол заточки даже тем, кто не обладает таким опытом. Чтобы начать работу, вам потребуется болгарка с диском в диаметре от 2,5 мм, который предназначен для работы по металлу. И еще одна важная особенность состоит в том, что диск для болгарки должен быть уже использованным ранее и иметь закругленные края, новый использовать в данном случае нельзя.

В целом, прежде чем приступать к затачиванию инструмента данным способом, стоит заранее взвесить все «за» и «против», ознакомиться с инструкцией, и лишь тогда начинать работу.

Заточка на станке

Пожалуй, наиболее простым в плане выполнения мастером является способ затачивания, при котором используется специальное оборудование. Так вы сможете избежать возможных недочетов, а финальный результат будет более качественным. В данном случае рационально использовать заточный станок, эффективность работы которого обеспечивается наличием точных измерительных средств.

Конечно, есть у такого метода и один минус, ведь не может быть все идеально. Заключается он в значительной дороговизне, так как подобное оборудование стоит немалых средств. В связи с этим, далеко не каждый мастер сможет позволить себе приобрести ее для домашнего использования. Тем не менее, он точно подойдет тем, кто часто и профессионально работает с бензопилой, кому требуется постоянное затачивание ее цепи, и кто точно знает, как точить цепь на бензопиле станком. При таком условии приобретенное оборудование довольно быстро окупится и позволит значительно сэкономить время и прилагаемые усилия.

Чтобы процесс затачивания цепей бензопилы прошел максимально легко, а его результат удовлетворил все требования, необходимо к нему хорошо подготовиться. Вначале стоит разобраться в том, какие существуют отличия между разными цепями для пил. В целом, они различаются по таким характеристикам:

• высоте зубцов;
• шагу цепи.
• От высоты зубцов напрямую зависит глубина проникновения бензопилы в древесину. В связи с этим для наибольшей производительности инструмента, который будет глубоко и быстро разрезать обрабатываемый материал, необходим высокий профиль. Учитывая данный параметр, существует два типа цепей:
• низкопрофильные, подходящие для использования в домашних условиях, высота зубцов которых составляет 0,635 мм;
• высокопрофильные, высота зубцов у которых достигает показателя в 0,763 мм. Как правило, такая цепь устанавливается в мощном профессиональном оборудовании.

Что касается шага цепи, то это – крайне важный показатель, который представляет собой расстояние между соседними звеньями. Эту характеристику обязательно нужно узнать перед затачиванием, так как это потребуется для подбора оптимального размера напильника. Существует множество вариаций, среди которых наиболее востребованными считаются следующие:

• наиболее популярный размер, который применяется в пилах для работы с мягкой древесиной – 3/8 дюйма;
• бытовые бензопилы очень часто комплектуются цепью с шагом в 0,325 дюйма;
• чтобы распилить довольно толстое бревно или повалить дерево, потребуется инструмент, шаг цепи которой составляет 0,375 дюйма;
• в профессиональных бензопилах производители устанавливают цепи с показателем шага цепи, равным 0,404 дюйма.

Заранее ознакомившись с вышеуказанными параметрами, вы сможете с большей уверенностью и знанием совершить важный процесс затачивания цепи бензопилы.

Правильная и своевременная заточка цепи бензопилы – это не только возможность не тратить лишние деньги на приобретение новой цепи, но и залог эффективной и длительной работы вашего инструмента. Провести эту процедуру в домашних условиях возможно и нетрудно, самое главное – заранее подготовиться к этому, выбрать наиболее подходящий для вас способ и запастись всеми необходимыми для этого материалами.

Начинающим мастерам опытные профессионалы настоятельно рекомендуют время от времени проводить профилактическую заточку зубцов, чтобы обеспечить максимальную производительность вашего инструмента. При правильном уходе он будет служить вам долго, а результат его работы оправдает все ожидания.

Как правильно заточить бензопилу (инструкция) — Блог Einhell

Чтобы ваша бензопила всегда работала на полную мощность и каждый раз обеспечивала идеальный результат резки, ее необходимо регулярно затачивать. Затупившаяся или неравномерно изношенная цепь требует большего усилия, работает неточно и также может представлять угрозу безопасности.

Когда нужно затачивать цепь?

Когда и как часто вам нужно затачивать цепь вашей бензопилы, зависит от вашего метода работы, распиливаемой древесины, пилы и самой цепи, поэтому невозможно дать однозначный ответ на этот вопрос. . Если появляются следующие признаки, пора заточить цепь вашей бензопилы:

• Цепь больше не въедается в древесину : Если при резке вам приходится надавливать на цепную пилу, чтобы она въелась в древесину, цепь пилы недостаточно остра.
• Цепная пила прыгает : Если цепная пила больше не может быть правильно поставлена ​​на древесину и прыгает при пилении, это также указывает на отсутствие остроты.
• Вы получаете опилки вместо деревяшек : Если при вертикальном пилении вместо грубых деревяшек выпадают относительно мелкие опилки, это также означает, что пора заточить цепь.
• Резка только в одном направлении : Если рез заметно идет только в одном направлении, зубья с одной стороны слишком тупые.
• Выбросы дыма : Если при пилении образуется дым, несмотря на работающую смазку цепи, правильное натяжение цепи и правильно отрегулированный карбюратор, цепь пилы недостаточно остра.

Подходящие инструменты для заточки цепной пилы

Чтобы заточить цепь бензопилы легко, быстро и, прежде всего, правильно, вам потребуются следующие инструменты

• круглый напильник для зубьев пилы
• плоский напильник для ограничитель глубины
• шаблон для напильника
• держатель напильника (дополнительно)
• сетка для заточки (дополнительно)

При выборе круглого напильника важно выбрать правильный диаметр. Вы можете узнать, какой диаметр подходит для вашей пильной цепи, из спецификаций производителя. Когда дело доходит до плоского напильника, вы должны убедиться, что он имеет правильные (компактные) размеры и точную резку, необходимую для этой работы. Вы можете найти оба этих файла в хорошо укомплектованных специализированных магазинах. В частности, для новичков очень полезным аксессуаром будет держатель для файлов. Вы часто сможете получить его в комплекте с круглым напильником. Держатель крепится на рукоятке и помогает поддерживать правильную высоту шлифования. Опиловочный калибр поможет вам с несколькими различными задачами: вы можете использовать его, чтобы получить правильный угол при заточке, отрегулировать расстояние ограничителя глубины и очистить канавку и отверстие для подачи масла в направляющую. Сетка для резкости также является полезным инструментом, когда дело доходит до попадания под прямым углом. Вы можете легко прикрепить его к направляющей цепи с помощью встроенного магнита.

Шаг 1: Подготовьте бензопилу и цепь

Самый простой способ заточить цепь — оставить ее на пиле; просто натяните ее еще немного и закрепите направляющую цепи в тисках. Перед этим следует тщательно очистить цепь — лучше всего использовать растворитель смолы или специальный очиститель для бензопил. Важно: клейкое масло и древесная смола должны быть полностью удалены.

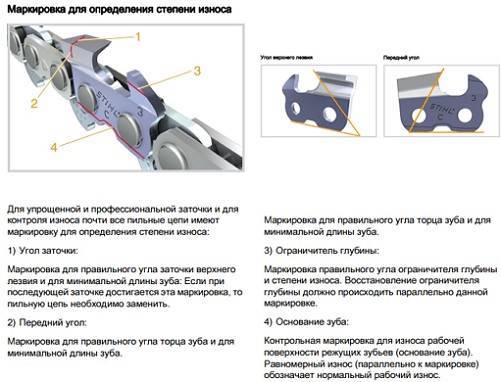

Затем проверьте, достигнута ли метка износа на ограничителе глубины или на кромке пластины. В этом случае имеет смысл купить новую пильную цепь, чем заново затачивать имеющуюся. Если материала для заточки еще достаточно, можно снова натянуть цепь, активировать цепной тормоз и зафиксировать направляющую цепи в тисках.

В этот момент (если не раньше) также следует надеть перчатки, чтобы не пораниться о зубья пильной цепи.

Совет: Отметьте самый короткий режущий зуб карандашом в качестве направляющего зуба и начните затачивать здесь. Таким образом, вы будете точно знать, когда проработаете все зубья в каждом направлении.

Шаг 2: Затачивайте обе стороны цепи одну за другой

Направляйте напильник, удерживая ручку одной рукой и перемещая напильник вперед мимо режущего зуба другой рукой. Начните с направляющего зуба и установите его. Подпилите режущий зуб таким образом, чтобы напильник можно было провести вдоль него с помощью давления изнутри наружу.

Всегда подпиливайте под прямым углом к ​​направляющей. Правильный угол заточки зависит от пильной цепи и древесины, которую вы хотите распилить. Угол заточки обычно составляет от 25° до 35° — чем тверже древесина, тем больше угол. Чтобы поддерживать правильный угол, мы рекомендуем вам использовать в качестве вспомогательного средства точильную сетку или калибр для заточки.

При подпиливании убедитесь, что напильник захватывается только при движении вперед и что вы слегка приподнимаете его при повторном вытягивании назад. Переворачивайте файл через равные промежутки времени, чтобы он не изнашивался с одной стороны.

Идеальный результат заточки и, следовательно, идеальная острота достигается, когда вы видите сплошной заусенец на режущей кромке, не отражающий свет.

Повторяйте процесс напиливания для каждого зуба, пока снова не достигнете направляющего зуба. Убедитесь, что вы подпиливаете все зубы до одинаковой длины. Затем поверните пилу на 180° и работайте с другой стороны пильной цепи.

Шаг 3: Проверка и регулировка ограничителя глубины

После заточки всех режущих зубьев необходимо отрегулировать соответствующие ограничители глубины. Как следует из названия, ограничитель глубины ограничивает глубину проникновения зубчатой ​​пластины в древесину. Так как зубчатая пластинка непрерывно падает назад и по мере заточки становится все короче и короче, то изменяется и расстояние между верхним краем пластинки и верхним краем ограничителя. Однако это так называемое расстояние ограничителя глубины должно быть одинаковым для всех режущих элементов и иметь правильный размер.

Если расстояние слишком большое, цепь будет двигаться неравномерно и будет сильно вибрировать. Риск отдачи также увеличивается по мере снижения долговечности бензопилы. Пильная цепь в этом состоянии также больше натянута, что может привести к ее внезапному разрыву. Если расстояние слишком мало, производительность резки снизится.

Расстояние можно проверить с помощью напильника. Просто поместите его на пильную цепь так, чтобы он опирался на пластины соседних режущих зубьев. Если ограничитель глубины выступает за ограничитель, его необходимо стачивать плоским напильником до тех пор, пока напильник не упрется в ограничитель. Затем вы можете отложить датчик в сторону и немного скруглить ограничитель глубины, чтобы вернуть ему первоначальную форму. Таким образом, вы избежите ненужных вибраций при последующей распиловке.

Шаг 4: Подготовка бензопилы к работе

После того, как все режущие зубья снова станут одинаковой длины, а углы заточки и расстояния ограничителей глубины с обеих сторон будут правильными и равными, можно снова подготовить бензопилу к работе. Сначала удалите металлическую стружку со всей цепи и режущего узла. Для этого можно использовать щетку или сжатый воздух. Затем смажьте пильную цепь. Наконец, отрегулируйте натяжение цепи в соответствии со спецификациями производителя и освободите цепную пилу от тисков.

Резюме: Острые цепи делают работу приятной

Заточка пильной цепи, конечно, не самая приятная работа в мастерской, но она гарантирует, что вы сможете безопасно, легко и точно работать с бензопилой. Если вы будете следовать шагам, описанным в этих инструкциях, ничто не помешает вашему следующему проекту бензопилы. Вы можете найти еще больше полезных советов и рекомендаций в нашем блоге Einhell. Взгляните и сами станьте активатором!

В этой статье вы узнаете о:

Станьте самим собой — с бензопилами от Einhell

Заточка пильной цепи – но как? Инструкция | STIHL

Вся необходимая помощь для изучения основ правильной заточки пильной цепи.

Выбор файла

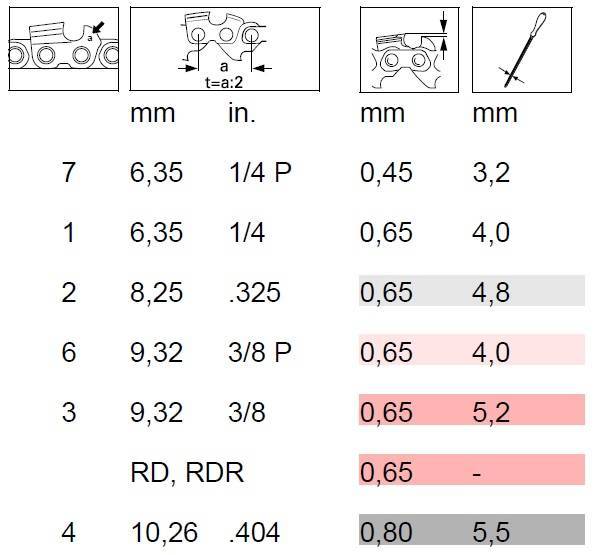

Выберите диаметр круглого напильника в соответствии с шагом цепи.

• Проверьте цифру кода шага цепи на внешней стороне
  глубиномера.
• См. таблицу ниже, чтобы определить шаг цепи.

Каждый шаг цепи соответствует определенному диаметру круглого напильника.
Используйте только специальные напильники для заточки пильных цепей. Ваш дилер STIHL предлагает широкий выбор высококачественных напильников.

Держа файл

• Одной рукой крепко держите рукоятку напильника, а другой рукой направляйте напильник поперек фрезы при движении вперед.
• Начните с основной фрезы и расположите напильник так, чтобы можно было надавливать и напильниковать изнутри наружу фрезы.


• Всегда держите напильник под прямым углом (90°) к направляющей.
• Напильник затачивается только при движении вперед — снимите напильник с резака при движении назад.
• Во время подпиливания немного поворачивайте файл через равные промежутки времени, чтобы избежать одностороннего износа.

, как правило, заточены под углом 30° – параллельно сервисной метке угла заточки.

• Держите напильник так, чтобы одна четверть его диаметра выступала над верхней пластиной.

Проверка результата

Если вы видите темные участки на режущей кромке, резак еще не стал острым.

Режущая кромка правильно заточена, если она равномерно яркая.

Затем подпилите все фрезы в этом ряду до одинаковой длины, затем поверните бензопилу на 180° и подпилите все фрезы в другом ряду. Все фрезы должны быть той же длины, что и основная фреза.

Ограничители глубины опускания

• Просто поместите калибр на пильную цепь.

• Опилите ограничитель глубины, пока он не окажется на одном уровне с опиловочным ограничителем.

На пильных цепях с выступающими приводными звеньями горб опускается вместе с ограничителем глубины.

Подпилите верхнюю часть ограничителя глубины параллельно сервисной метке, но не опускайте при этом самую высокую точку ограничителя глубины. Будьте осторожны, чтобы не коснуться свежезаточенного лезвия плоским напильником.

Наконечник STIHL Pro

• При соблюдении этих правил вы добьетесь отличных результатов заточки, правильные углы боковой и верхней пластин будут получены автоматически, а наилучшая производительность резки гарантирована.
