Как выбрать паяльник для пайки радиодеталей и микросхем

Выбор паяльника для радиолюбителей является очень важным моментом, поскольку это ключевой прибор для каждого радиолюбителя. Однако все паяльники или паяльные станции имеют различия и подбираются радиолюбителями индивидуально в зависимости от вида предполагаемых работ и личных предпочтений. Также рекомендуем прочесть статью об основах пайки.

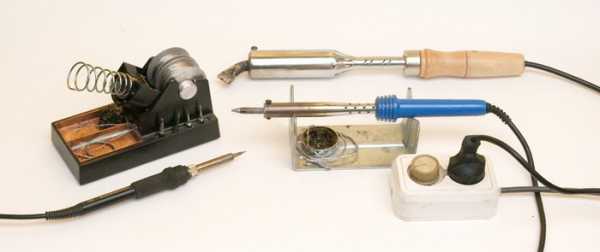

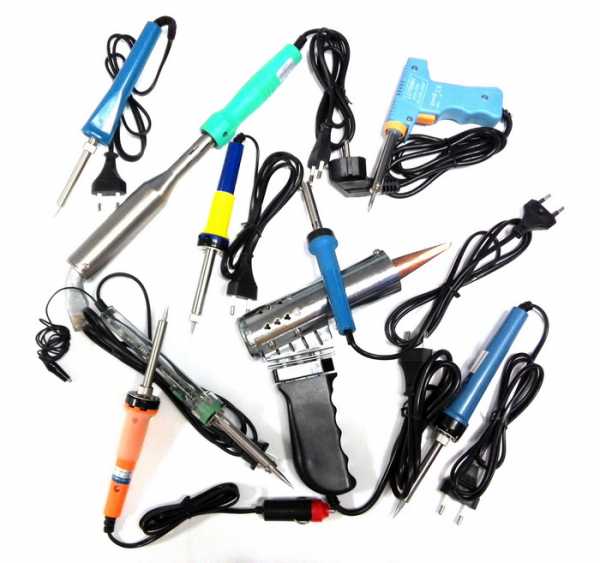

Конструкции паяльников

По конструкции они бывают:

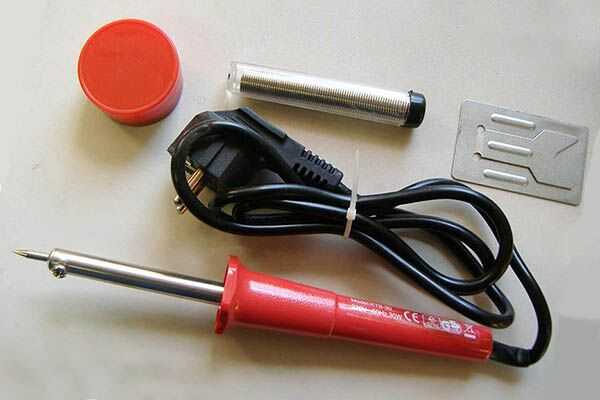

Традиционные (прямая конструкция в виде стержня).

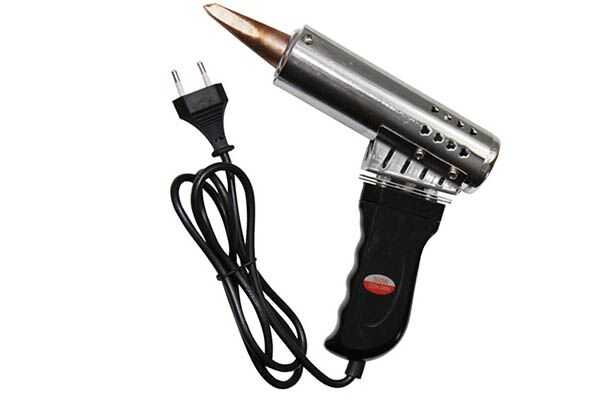

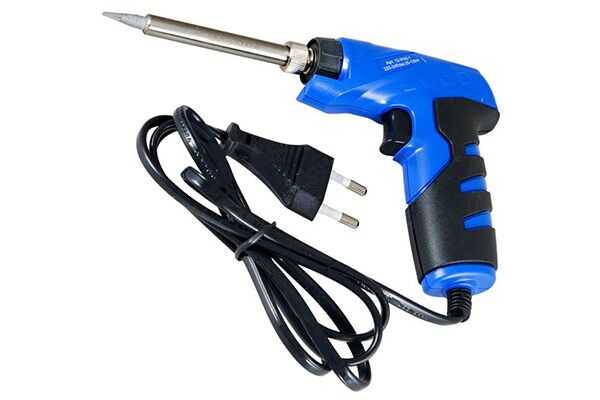

Пистолеты (конструкция паяльника в форме пистолета на котором рабочая часть расположена под углом).

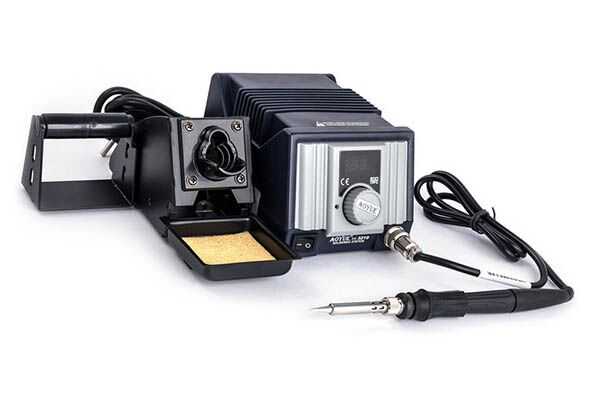

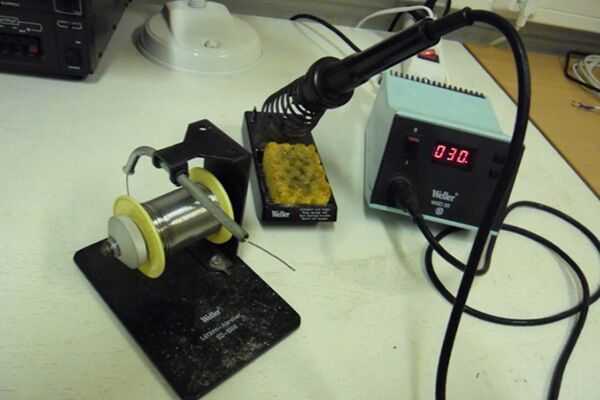

Паяльные станции (сложное оборудование с рабочей частью и блоком управления).

Как выбрать паяльник для пайки микросхем

Прежде чем выбрать паяльник, давайте разберемся, какими они бывают.

Паяльники бывают газовые и электрические.

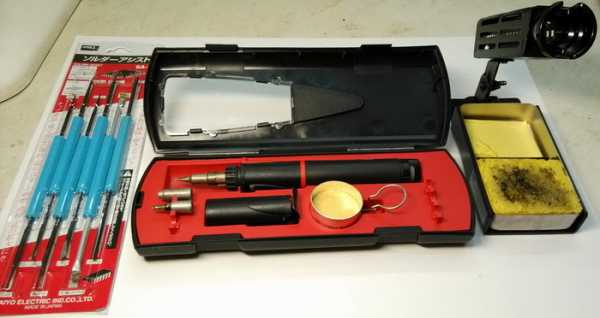

Газовые чаще используют для пайки при монтажных работах, к примеру, пайки в распределительных коробках. Они удобны тем что могут работать автономно, но во время работы выделяют вредные вещества и долго с ними работать вредно для здоровья как вам, так и окружающим. Но для пайки микросхем или других радиодеталей выбирать такой паяльник будет не разумно. С ним крайне тяжело паять любую плату.

Электрические, в свою очередь, являются самыми распространенными. В зависимости от типа нагревателя их разделяют на:

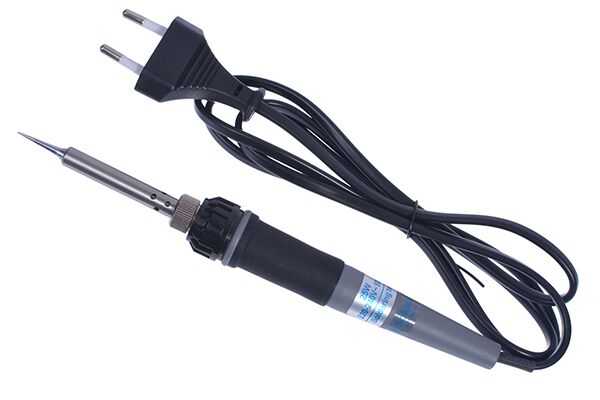

Спиральный (нихромовый)
Керамический
Импульсный
Индукционные

Спиральный – самый распространенный из всех электрических нагревателей. Спиральный нагреватель обеспечивает надежную и долговечную работу при своей недорогой ценовой политике, но имеет один недостаток — большое время нагрева.

Керамический же более дорогой и довольно хрупкий, однако, ему нужно меньше время для нагрева.

Импульсный при своей довольно высокой цене будет оптимальным вариантом. Он быстро нагревается и не придет в негодность от небольшого удара.

Если же вы собираетесь заняться пайкой всерьез, и круг предполагаемых работ будет увеличиваться — обратите внимание на паяльные станции. Индукционные разогреваются за счет катушки индуктора. Такому паяльнику не нужен терморегулятор, но подбирать нужную температуру придется перебором из комплекта жал.

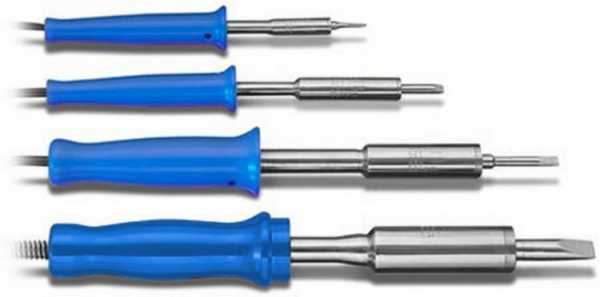

Выбор мощности паяльника

Существуют паяльники разных мощностей:

Маломощные (от 3 до 10 Вт.)
Средней мощности (20-40 Вт)
Большой мощности (60-100 вт.)
Производственные (более 100 Вт.)

В зависимости от мощности меняется предназначения паяльника. Паяльники с мощностью более 100 Вт используются для пайки больших металлический изделий таких как радиаторы, кастрюли, трубы. Паяльники мощностью 60-100 Вт предназначены для пайки действительно толстых проводов.

Оптимальные для дома — от 20 до 40 Вт.

До 10 Вт паяльники предназначены в основном для пайки простейших микросхем, SMD элементов и других миниатюрных радиодеталей.

Итак, отвечая на вопрос, как выбрать паяльник для пайки радиодеталей и микросхем хорошим вариантом будет выбрать маломощный паяльник, чтобы избежать перегрева миниатюрных радиодеталей и SMD элементов. Однако если вы опытный радиомонтажник оптимальным вариантом будет импульсный паяльник мощностью 20-40 Вт, который в умелых руках можно использовать для быстрой работы с миниатюрными радиодеталями и других работ по дому.

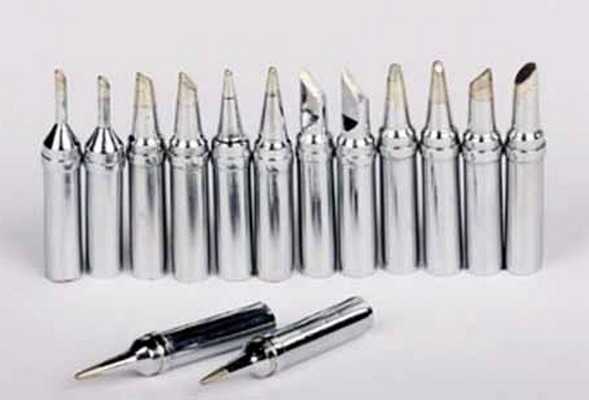

Паяльник для микросхем: как выбрать жало?

Конечно, не маловажным фактором при выборе любого паяльника есть жало. Однако выбор жала сугубо индивидуально предпочтение. Выбирайте зависимости от того каким жалом вам будет удобно работать, есть лишь несколько рекомендаций по выбору. Не рекомендуется использовать жало более 3 мм. Желательно использовать медное жало, так как оно легко чистится и обрабатывается. Жало медное со слоем алюминия не обрабатывается, но при этом слабо подвергается обгоранию. Существуют жала как обычные, так и термостойкие. Термостойкие легче переносят длительные работы и воздействие высоких температур. Если вы новичок, то оптимальным вариантом будет прямое жало. Более того, плюсом к паяльнику будет набор жал разных форм, возможность замены жала и регулировки его длины.

Хороший паяльник для микросхем должен быть с гибкой обмоткой сетевого шнура и двойной изоляцией. Также обратите внимание на ручку. Она должна быть хорошо защищена от возможного перегрева поэтому в отличии от эбонитовых и пластиковых рекомендуются деревянные ручки. Они менее податливы разогреву в отличии от пластмассовых и легче чем эбонитовые, то есть более приспособлены для длительных работ. Также существенным показателем будет функция постоянной поддержки температуры и терморегулятором, дабы не пережечь при пайке компоненты. Облегчат работу и обслуживания паяльника снаряжения паяльника: подставка для паяльника, губка для очистки жала.

Выводы

Если же вы не определились, какой паяльник купить для пайки микросхем подводя итоги, подчеркнем основные рекомендации и требования, чтобы вы поняли, каким паяльником лучше паять микросхемы и другие компоненты глядя на стенды и витрины магазинов для радиолюбителей.

Для неопытных радиолюбитель желательно использовать маломощные паяльники от 3 до 10 Вт. Возможно использовать для работ с микросхемами и радиодеталями паяльники средней мощности 20-40 Вт, однако высока вероятность испортить компонент при монтаже или демонтаже. Провод должен быть гибким, длинным с двойной изоляцией. Жало подбирается индивидуально в зависимости от предпочтений и вида работ. Желательно покупать паяльник с деревянной ручкой. Тип нагревателя паяльника зависит от выделенных для покупки средств и типа предполагаемых работ. Желательно, чтобы приобретенный паяльник имел функцию постоянной поддержки температуры, терморегулятор, набор жал, регулировку длины жала, возможность замены жала и дополнение, такие как подставка для паяльника, кейс для хранения, губку для очистки и др.

Купить паяльник можно на всем известной площадке — Aliexpress, мы сделали подборку популярных моделей в отдельной статье.

www.radioingener.ru

Какой паяльник выбрать для пайки радиодеталей, проводов: ТОП-5 моделей

Каждый вид пайки несколько отличается от других разновидностей, что влияет на выбор инструмента, при помощи которого и будут производиться процедуры. Хороший паяльник для пайки труб может совсем не подойти для работы с радиодеталями. По этой причине нужно знать, как правильно выбрать паяльник для работы с микросхемами и прочими радиоэлементами. К характеристикам устройства выдвигаются особые требования, так как нарушение технологии может навредить самим деталям. В особенности это касается чувствительных элементов, которые можно испортить статическим напряжением, высокой температурой и прочими особенностями работы устройства.

Работа с радиодеталями предполагает, что нужно будет выполнять операции с достаточно мелкими элементами. Они намного быстрее плавятся и для их обработки требуется значительно меньше энергии. Выполнение процедур с такими тонкими элементами требует особой тщательности и подготовки. Это касается не только выбора правильного элемента, но и умения мастера. Здесь требуются точные движения и учет всех тонкостей обрабатываемых деталей. Хороший подходящий инструмент здесь становится лишь дополнением ко всем умениям специалиста. Но даже малоопытному человеку со специальным паяльником для этих целей будет легче справиться с работой при наличии подходящего инструмента.

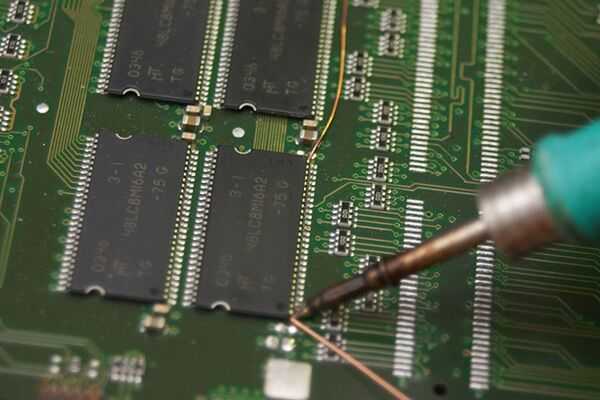

Процесс пайки радиодеталей

Требования к паяльникам для пайки радиодеталей

Чтобы подобрать качественный паяльник для конкретных целей, требуется учитывать все особенности выбранного направления. Работа с микросхемами несколько отличается от пайки труб, проводов и различных контактов. Все это отображается на инструменте, который требуется для выполнения данной процедуры.

Рассматривая варианты, какой паяльник выбрать для пайки радиодеталей для начинающих, стоит обратить внимание на такие требования:

Форма жала. При работе с деталями радиотехники и электроники нужно, чтобы у паяльника было коническое жало. Такая форма лучше всего подходит для работы с мелкими контактами. Благодаря данному подходу, мастеру намного легче выпаивать микросхемы и впаивать их на нужное место, что является основными операциями с использованием этого инструмента.
Материал жала. Лучше всего подбирать керамические модели, так как они помогают защитить чувствительные изделия от статического напряжения. Медные разновидности также используются и являются вполне практичными, но с ними приходится работать более аккуратно. Керамические жала легче чистить и они быстрее подготавливаются к работе.

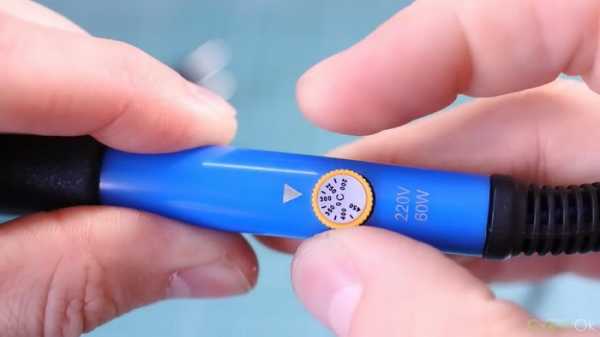

Регулятор мощности. Рассматривая, какой паяльник лучше выбрать, стоит обратить внимание на современные модели с регулятором мощности. Это позволяет подобрать нужные характеристики инструмента для конкретного вида работы. Благодаря этому, можно одним паяльником выполнять множество видов процедур.
Компактность размеров. Небольшими моделями намного проще управлять при работе с микросхемами. Толстые жала, даже если они имеют нужную форму, не позволят вести тонкую работу. Соответственно, небольшая легкая модель с тонким наконечником будет отличным вариантом выбора.
Наличие дополнительных кнопок. Кнопки для повышения температуры пайки, которые встречаются на импульсных моделях, а также в других разновидностях. Они помогают экономить энергию при работе.

Конструкция паяльника для радиодеталей

Прежде чем решаться, какой паяльник выбрать для пайки проводов в радиоэлектронике, нужно разобраться с его конструкцией. К основным элементам инструмента относится:

Жало;
Стержень;
Нагреватель;
Держатель;
Электрический шнур и вилка;
Трансформатор;
Частотный преобразователь;
Регулятор мощности;
Кнопка управления.

В зависимости от конкретной модели, количество элементов конструкции может меняться. При выборе следует обратить внимание на соответствие параметров каждого элемента заявленным требованиям.

Особенности выбор паяльника

Естественно, что самые качественные и удобные модели будут стоить значительно выше обыкновенных бытовых. Поэтому, важно определиться с целями применения. Определяясь, какой паяльник выбрать для пайки радиодеталей, стоит обратить внимание на тип нагревателя. По данному параметру устройства разделяются на:

Газовые. Лучше всего подходят для пайки проводов в распределительных коробках. Они могут работать в автономном режиме без подключения к источнику электроэнергии. Помимо пайки инструмент можно использовать как фен для термоусадки. Главной проблемой работы с ними является выделение вредных газов в атмосферу, а также сложность работы с мелкими микросхемами.
Электрические. Эти модели лучше приспособлены для пайки микросхем, а не только для проводов. Здесь могут встречаться недорогие простые спиральные модели, которые долго греются, но отлично подходят для новичков. Также есть керамические модели с быстрым нагревом, но они оказываются очень хрупкими и на практике часто ломаются. Импульсные дороже всех, но они специализированы для работы с микросхемами и быстро нагреваются.

Если рассматривать, как выбрать паяльник для пайки радиодеталей, то нужно ориентироваться по следующим параметрам:

100 Вт и выше – модели не стоит использовать для работы в данной сфере;
60-100 Вт – устройства могут использоваться для пайки проводов, но другие радиоэлементы ими нельзя спаять;
20-50 Вт – хорошо подходят для пайки радиоэлементов в домашних условиях, но если речь заходит о тонкой работе с мелкими деталями, то могут возникнуть трудности;
10 Вт и менее – такой вариант используется преимущественно при работе с микросхемами и для более толстых контактов не подходит.

«Важно!
Импульсные паяльники специализированы для работы в этой сфере и часто имеют оптимизированные под нее параметры, что существенно облегчает выбор, как для бытового, так и для профессионального использования.»

Топ 5 лучших моделей паяльников для радиодеталей

Разбираясь, какой паяльник выбрать для пайки микросхем, стоит обратить внимание на эти конкретные модели:

Baku bk-456 — модель с мощностью до 40 Вт. Температура нагрева составляет до 450 градусов Цельсия. Имеется встроенный регулятор температуры.

Паяльник Baku bk-456

TLW 500W – мощный паяльник с нихромовым нагревательным элементом.

Паяльник TLW 500W

AOYUE 3211 – модель с керамическим нагревателем. Максимальная мощность составляет до 80 Вт. Присутствует быстрый нагрев. Обладает дополнительной светодиодной подсветкой.

Паяльник модели AOYUE 3211

ZD 416G – модель с быстрым нагревом. Максимальная мощность здесь составляет 25 Вт. Отлично подходит для работы с микросхемами.

Паяльник модели ZD 416G

Intertool RT2001 – импульсная модель со встроенным трансформатором. Максимальная мощность достигает 100 Вт. Используется преимущественно для демонтажа элементов.

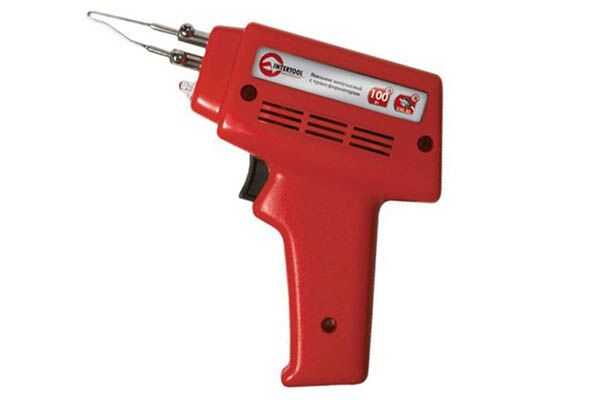

Паяльник Intertool RT2001

Производители

Среди популярных производителей можно отметить следующие бренды:

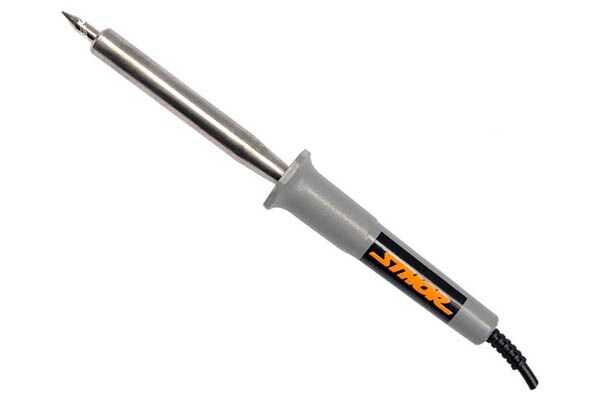

Sthor;
AOYUE;
ZD;
TLW;
Intertool;
Mega;
Baku;
Mastertool.

Заключение

Работа с радиоэлементами является достаточно специфической. Далеко не все простые модели паяльников могут подойти для этого, даже если мастер имеет соответствующий опыт работы. Пайка микросхем востребована, так что на рынке можно подобрать подходящие по цене и другим параметрам моделей. Но стоит помнить, что на качество работы влияет не только инструмент, но и опыт мастера.

Видео: рекомендации по пайке микросхем и радиодеталей

svarkaipayka.ru

Инструменты – Как выбрать электропаяльник

Как выбрать электропаяльник

Появилась необходимость соединить несколько проводов между собой? Нужно срочно отремонтировать бытовой прибор или гаджет? Автомобиль вошёл в почтенный возраст и требует постоянного ремонта в гараже? Ребёнок настойчиво просит купить радиотехнический конструктор? А может по служебной необходимости пришлось осваивать смежную сферу – радиоэлектронику? Что ж, значит настала пора приобретать паяльник. А какие они бывают и чем же они отличаются друг от друга, мы и рассмотрим.

Типы паяльников

Каких только нет паяльников – классические электрические, газовые, инфракрасные, термовоздушные, индукционные, импульсные и ещё множество других. Существует достаточно большое количество людей, которые научились виртуозно обращаться с некоторыми из них, например, импульсными или газовыми моделями, причём выполняют ими большинство точных работ, в том числе пайку планарных компонентов. И всё же абсолютное большинство как инженеров, так и обычных людей применяют в своей повседневной работе электрические паяльники со сменными стержнями, так как они удобные, очень лёгкие и относительно дешёвые. Подавляющее большинство из них выпускают двух типов: слюдопластовые и керамические.

Оба этих типа обладают как несомненными достоинствами, так и определёнными недостатками. У первых нихромовая проволока наматывается на диэлектрический теплопроводящий цилиндр (обычно из слюды, керамики или стеклоткани), внутрь которого вставляется паяльный стержень. Спираль в таких паяльниках находится снаружи, и поэтому большая часть тепла не используется, что и приводит к низкому КПД. Также у него довольно маленький ресурс, что при профессиональной работе в беспрерывном режиме приводит к частой замене инструмента либо к необходимости приобретать дополнительные приспособления в виде регулятора мощности для режима ожидания. С другой стороны они не боятся механических ударов и очень дёшевы в производстве, так как технология их изготовления за многие десятилетия достаточно отработана и оптимизирована.

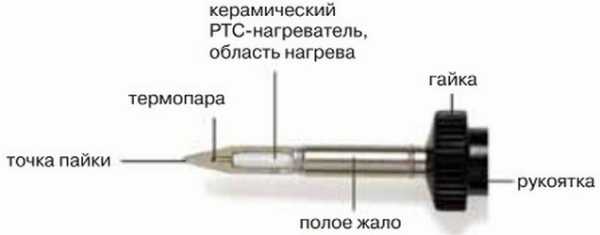

У второго типа керамический нагревательный цилиндр вставляется в полое жало, за счёт чего заметно увеличивается КПД и уменьшается время нагрева, также при аккуратном обращении срок службы таких паяльников на порядок превышает нихромовые. С другой стороны, эти модели достаточно хрупкие, что в корне изменяет манеру обращения с ним при работе, так например, очень рискованно (как это принято в слюдпластовых) стряхивать припой с жала постукиванием. Технология производства таких моделей относительно новая, требует серьёзных вложений в заводское оборудование и поэтому они пока достаточно дорогие и выпускать их могут “не только лишь все”.

Мощность

Для каждого вида работ в зависимости от размеров деталей и материалов их изготовления требуется своя определённая мощность. Так для пайки деталей поверхностного монтажа нужны аппараты с мощностью 3-10 Вт. Для запайки большинства радиокомпонентов в печатные платы или навесным монтажом подойдет паяльник 16 -25 Вт. Для хозяйственных и электрических работ в большинстве случаев подойдёт 40 Вт. Для пайки сетевых и автомобильных проводов, а также при работе с деталями толще двух миллиметров требуется мощность инструмента в районе 100 Вт. Для лужения и запайки старых радиаторов, кастрюль и прочих крупногабаритных металлических вещей – 150 Вт. Для пропайки крупных предметов, земляных полигонов, толстых проводов, мощных шасси – 250 Вт. Для строительных работ – 500 Вт. Размер паяльного стержня и мощность, как правило, находятся в соответствии друг с другом, то есть, чем меньше жало, тем меньше у него способность накапливать тепловую энергию и поддерживать её при работе, так как при соприкосновении с паяемыми деталями температура паяльника будет снижаться из-за отвода тепла.

Стоит заметить, что паяльники, кроме различной мощности, выпускаются на различное напряжение питания. Наиболее востребованными являются напряжения 6 В, 12 В, 36 В, 220 В. Чем ниже напряжение, тем безопаснее паяльник для человека и некоторых радиокомпонентов, однако для всех напряжений ниже 220 В требуются преобразователи (трансформаторы).

Температура

Для различных видов паяльных работ требуется своя температура, которая выбирается в соответствии с термопрофилем спаиваемых деталей и выбранным припоем. Так например, микродеталям поверхностного монтажа требуется нагрев ~ 260-270°С, мелким радиодеталям около ~300 °С, большим – около~350 °С. Более высокая температура ~700 – 800 °С используется совместно с тугоплавкими припоями для пайки бронзы, стали, серебра, а также там, где место пайки испытывает значительные деформации, вибрации и удары. Для корректной установки температуры паяльника и выбора припоя следует иметь в виду, что при классической пайке жало нагрето больше на ~40-80°С, чем паяемые детали, а те, в свою очередь, больше на 20-40°, чем припой.

Для того, чтобы детали прочно соединились между собой и пайка была качественной, необходимо соответствие выбранного припоя температуре пайки, так как недогрев и перегрев паяльника кардинально ухудшит качество соединения – в первом случае припой не сможет расплавиться полностью, а в последнем флюс испарился раньше, чем успеют припаяться элементы. Таким образом, к выбору припоя нужно подходить осознанно, благо ассортимент достаточно широк от легкоплавких, например сплава Вуда (~69°С) и Розе (~94°С) до бессвинцовых припоев с температурой плавления ~400°С и более. Температура нагрева серийно выпускаемых паяльников в основном зависит от его конструкции и мощности, а наиболее массовые модели нагреваются примерно до ~400°С.

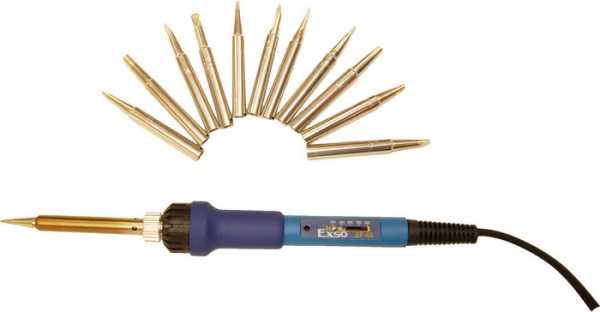

Наконечник (жало)

Жало является очень важным элементом паяльника, основой его качественной работы, и первым, на что обращают внимание при работе. От его параметров зависит скорость, надёжность и удобство пайки, поэтому к его выбору необходимо отнестись крайне внимательно. Качественное жало должно обладать хорошей теплопроводностью, достаточной прочностью, защищённостью от окисления, долговечностью и т.д. Эти требования, зачастую, хорошо выполняются по отдельности у разных металлов, но, как правило,вызывают значительные трудности при попытке удовлетворить их все одновременно. Так, например, медный наконечник обладает отличной теплопроводностью, но очень быстро окисляется, покрывается слоем окалины и изнашивается, причём, чем активней флюс, тем сильнее износ. Для восстановления формы и дальнейшей защиты такого жала его необходимо периодически затачивать, а затем покрывать слоем припоя или лудить.

Процесс поиска идеального жала происходит перманентно. Так, в попытке улучшить характеристики медного жала, постоянно происходит поиск оптимального состава сплавов или вариантов расположения слоёв разных металлов, когда состав стержня отличается либо по длине (основная часть, например, из меди, стали или керамики, а кончик из серебра, никеля или сплавов меди), либо по толщине (когда сердцевина из одного материала, а покрытие однослойное или многослойное из других, что увеличивает защиту от воздействия активного флюса и износа). Однако, в таком варианте классическая манера и техника работы с захватом капли припоя и перенесением её затруднена, поэтому пайка обычно осуществляется “с подачей”, когда припой с флюсом в форме проволоки подносится непосредственно к точке спайки без удержания его на жале. Это очень удобно для промышленного производства и использования на конвейере, а при ручной пайке такой способ требует некоторых навыков, а также фиксации и неподвижности всех элементов, так как обе руки будут заняты. При этом такие жала требуют очень аккуратного и бережного обращения, их нельзя подвергать перегреву или применять к ним какие-то усилия, они не должны подвергаться воздействию абразивов (напильников), ими нельзя отгибать загнутые выводы деталей, кроме того, теплопроводность у них несколько ниже, поэтому припой хуже плавится, что, соответственно, требует увеличения температуры. Также ими не следует долго работать на максимальной температуре, так как это приводит к окислению рабочей кромки, которую станет крайне сложно залудить. Ещё их нельзя оставлять надолго без припоя и крайне желательно уменьшить температуру нагрева в простое. Очищают такие жала специальной влажной губкой.

Для различных видов работ важен не только материал изготовления жала, но и его форма, так как от неё зависит удобство работы. Самым универсальным и популярным является клин – наконечник с отличной теплопроводностью, работать им очень удобно, припой у него скапливается на кончике, паять можно как с подачей проволочного припоя, так и с кусковым. Таким наконечником можно паять как маленькие детали и ряды выводов современных микросхем, для которых лучше всего подходит остриё или кромка и ими же убираются случайные перемычки, так и большие детали, для которых больше подходит широкая сторона клина. Конусы со срезанной под различными углами плоскостью также популярны и обладают похожими качествами. Паяльники и станции производства ЮВА чаще всего идут с клиновидными жалами, которыми удобно паять мелкие детали. Другие варианты внешнего исполнения, такие как: игольчатое, вилка, микро-волна, нож, насадка для пайки пластиков, топорик и прочие – как правило удел профессиональных технологий, где их применение серьёзно облегчает, удешевляет и убыстряет процесс пайки. Тем не менее, несмотря на такое разнообразие, выбор лучшей формы или материала, из которого изготовлено жало, скорее следствие личного предпочтения и умения.

Критерии выбора

Профиль домашний
Дома в хозяйственных целях использовать паяльник приходится довольно редко, поэтому стараются выбирать всего одну модель, но на все случаи жизни. Чаще всего это эпизодические заделки мелких отверстий, пайка сетевых проводов, спайка различных мелких деталей из цинка, железа и меди, ремонт детских игрушек, прогревание закисших шурупов, плавка термоклея. Таким образом, для этого профиля основными критериями оказываются универсальная мощность, подходящая для большинства бытовых применений, минимальная цена, приемлемые размеры.

Профиль электрический
Хотя большинство электрических соединений может быть осуществлено клеммами, скрутками (с колпачками или без), винтовыми зажимами, гильзами и т.д., паяльник незаменим, когда требуется повышенная надёжность, например из-за последующей труднодоступности или даже невозможности подхода к месту соединения проводов, что бывает при заделки соединений штукатуркой или плиткой.

Профиль автомобильный
Этот профиль предполагает, что паяльник приобретается в гараж автолюбителя, а не в автосервис, оказывающий профессиональные услуги (там просто нужно намного больше, чем один универсальный паяльник). Автолюбителю вполне подойдет стандартный паяльник на 60 -100 Вт для пайка проводов, мелких деталей, плавления и склейки многочисленных пластиков, разогрева закисшего крепежа и т.д. Несмотря на то, что в современных автомобилях радиаторы уже не делают из меди, если возникнет необходимость в лудильнике, то можно выбрать модель с ещё большей мощностью.

Профиль радиотехнический
Этот профиль подразумевает, что на рабочем месте инженера уже имеется откалиброванная паяльная станция, термофен, газовый и керамический паяльники, то есть имеются все приборы для пайки широкого набора радиоэлектронных компонентов и требуется лишь дополнительный или запасной инструмент, в том числе для черновых и вспомогательных работ. Если же домашний мастер ментально дорос до ремонта не только личной аппаратуры, то ему стоит присмотреться к одной из паяльных станций.

P.S.

Следует сказать, что паять можно почти любые металлы и сплавы, в том числе покрытые ржавчиной, окислами и окалиной и т.д., для этого необходимо лишь подобрать соответствующие припои и флюсы. Последние – эта ещё более интересная и обширная тема, которая однако нуждается в более подробном и взвешенном освещении уже в отдельной статье, как, впрочем, и рассказ о припоях.

21 июля 2017 г. 07:44

7179

club.dns-shop.ru

ТОП-5 паяльников для пайки микросхем и радиодеталей

Пайка является неотъемлемой частью ремонта оборудования с микросхемами и его создания. Это достаточно сложный процесс, которые требует наличия специального оборудования, так как здесь ведется работа с достаточно мелкими деталями. Паяльник для микросхем заметно отличается от того, который нужен для спаивания проводов. Его размеры заметно меньше, чем крупные модели для обыкновенных операций, а также жало обладает тонкой заточкой. Могут встречаться варианты со специальными видами заточек, которые рассчитаны преимущественно на выпаивание.

Паяльник электрический для микросхем является необходимым инструментом мастера по ремонту и любителя радиотехники. Модели могут быть в различном ценовом сегменте с отличающимися характеристиками. В любом случае, это будет ручной инструмент, который позволит наносить тонкий слой припоя и нагревать детали для спаивания и выпаивания их из схемы. Многие разновидности являются узкопрофильными и предназначаются для одного вида работ.

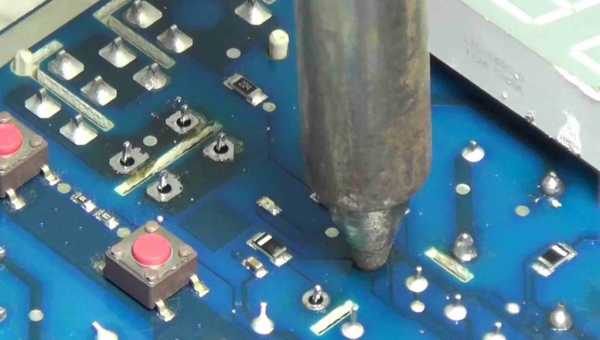

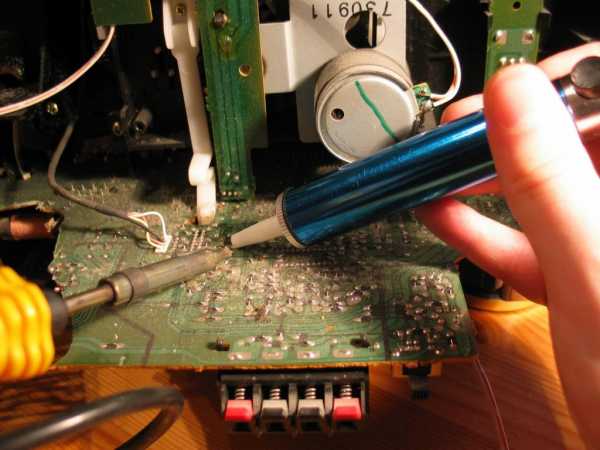

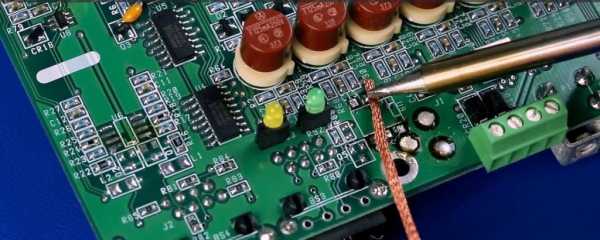

Пайка микросхем паяльником

Особенности паяльников для микросхем

Одной из главных особенностей таких моделей является форма жала. Именно наконечник является основным рабочим инструментом. В зависимости от его формы и прочих особенностей можно понять, как именно будет работать устройство и для каких целей оно предназначено. Форма не единственный параметр, выделяющий паяльник для электроники среди остальных. Размер становится еще одним фактором, выделяющим этот тип устройств на фоне остальных. Маленький паяльник для микросхем позволяет проводить основные операции для работы с ними, тогда как большие стандартные модели оказываются достаточно грубыми для такой работы. Это же сказывается на мощности изделия. Для каждого вида работ мощность должна быть соответствующей, чтобы ее хватало для расплавления контактов, но чтобы паяльник ничего не пережигал.

Виды паяльников для электроники

Основным различием, которое помогает разделить паяльники для электроники на разновидности, является вид нагревательного элемента, который в них используется. В последнее время технология производства позволяет выпускать множество разновидностей, которые отличаются друг от друга по характеристикам.

Нихромовые

Основным нагревательным элементом в таких паяльниках становится нихромовая проволока. Материал хорошо проводит электрические импульсы, что позволяет нагревать жало до нужной температуры достаточно быстро. Простые модели обладают спиралью, которая намотана на корпус не проводящий электричество. Чтобы проволока не теряла тепло, ее помещают в изоляторы. Подобные модели чаще всего применяются в бытовом непрофессиональном использовании.

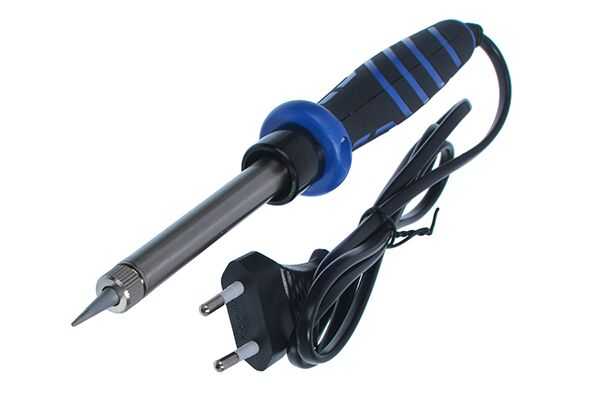

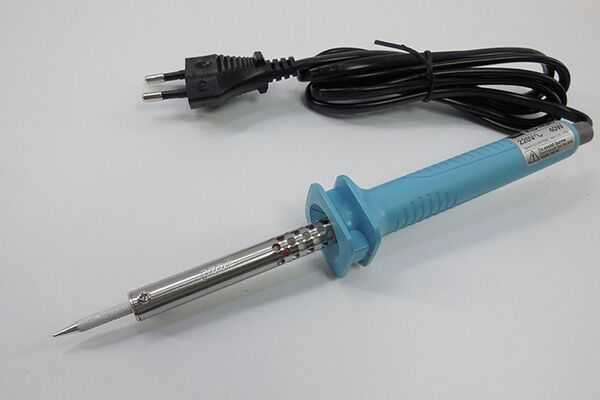

Нихромовый паяльник

Недостатки:

Паяльник для радиодеталей с нихромовым нагревательным элементом долго нагревается;
Спираль быстро перегорает и ее приходится менять.

Преимущества:

Простота в использовании;
Неприхотливость к внешним факторам;
Высокая ударостойкость.

Керамические

Паяльник для пайки микросхем телефонов с керамическим нагревательным элементов использует специальные стержни, которые подсоединяются к контактам дающим напряжение. Благодаря воздействию напряжения керамика нагревается до нужной температуры.

Керамический паяльник

Преимущества:

Тонкий паяльник для микросхем из керамики обладает длительным сроком эксплуатации;
Быстро нагревается до нужной температуры.

Недостатки

Высокая подверженность механическим повреждениям;
Жало заменить невозможно, если оно как-либо повредиться.

Индукционные

Точечный паяльник индукционного типа обладает всеми необходимыми качествами для спаивания микросхем. В нем присутствует ферромагнитное покрытие, которое обеспечивает образование магнитного поля на жале, а также есть катушка индуктора. Его особенностью является то, что когда достигается максимальная температура, то нагрев прекращается. Когда температура начинает понижаться, подача электричества возобновляется. Это обусловлено ферромагнитными свойствами покрытия.

Внешний вид индукционного паяльника

Преимущества:

Наличие автоматического подогрева;
Экономия энергии;
Неприхотливость в эксплуатации.

Недостатки

Чтобы подобрать оптимальное значение температуры нагрева, приходится менять наконечники, так как этот параметр поддерживается согласно точке Кюри.

Импульсные

Главным отличием данной модели является наличие частотного образователя, который имеет встроенный высокочастотный трансформатор. Сначала частота повышается, но через некоторое время она понижается до рабочего значения. Жало здесь является частью электрической цепи. Оно подключено к токосъемникам вторичной обмотки. Это обеспечивает прохождение больших токов сквозь обмотку и дает максимально короткое время нагревания. Функция нагрева включается тогда, когда нажимается соответствующая кнопка на паяльнике. Если ее отпустить, то устройство остывает.

Импульсный паяльник

Преимущества:

Хороший паяльник для микросхем нагревается практически мгновенно;
Универсальность применения, как для крупных, так и для мелких деталей.

Недостатки:

Импульсный паяльник для пайки микросхем не может использоваться для длительной работы.

Характеристики популярных моделей

Жало для паяльника для микросхем является не единственным, на что стоит обращать внимание. Здесь собраны основные характеристики наиболее популярных моделей, использующихся для работы с микросхемами.

Модель паяльника	Характеристики модели
Matrix 914044	Мощность устройства: 40 Вт Период максимального нагрева: 3,3 минуты Форма наконечника: конус Материал рукояти: пластмасса
Rexant 120123	Мощность устройства: 40 Вт Период максимального нагрева: 10 минуты Форма наконечника: конус Материал рукояти: пластмасса
Rexant 120240	Мощность устройства: 40 Вт Период максимального нагрева: 7 минуты Форма наконечника: клиновидная Материал рукояти: дерево
Rexant ZD20U	Мощность устройства: 8 Вт Период максимального нагрева: 0,25 минуты Форма наконечника: конус Материал рукояти: пластмасса

Требования к паяльникам для радиодеталей

В среднем мощность паяльника должна быть около 10 Вт. Чем меньше будет данный параметр, тем больше шансов сохранить радиоэлементы в целости и сохранности. Не рекомендуется использовать очень мощные инструменты, поэтому одним из главных требованием является разумный подбор параметра относительно тех работ, для которых будет применяться устройство. Мощность паяльника для пайки микросхем может доходить и до 40 Вт, но профессионалы работают и с 4 Вт паяльником, если речь идет об особенно мелких деталях.

Жало должно быть крепким и хорошо очищаться. Как правило, это достаточно тонкие изделия, поэтому наличие крепкого материала является обязательным условием для долгосрочной работы. Здесь нередко используются материалы для жала, которые редко встречаются в больших паяльниках, что как раз и обусловлено данными требованиями.

Наличие дополнительных функций, кнопок отключения, расположенных на корпусе, специальных покрытий и прочих вещей определяется тем, для какой сферы предназначается паяльник. Все, что облегчит работы из вышеуказанных дополнений в определенной среде будет обязательным для конкретных моделях, где данная функция востребована.

«Важно!
Это касается преимущественно профессиональных устройств, так как бытовые будут значительно проще.»

Как выбрать хороший паяльник?

Рассматривая как выбрать паяльник для микросхем, стоит внимательно изучить следующие параметры устройства:

Мощность. Чем ниже мощность изделия, тем проще будет работать, так как при высокой температуре есть риск перепалить схему. 10 Вт является оптимальным значением для работы.
Напряжение. Зачастую напряжение в 220 В может испортить стандартную микросхему. В паяльниках встраивается блок питания, который понижает напряжение до 36В или даже 12В. Таким образом, лучшим выбором будут устройства с таким блоком питания.
Толщина жала. Участки для пайки могут иметь размер в десятые доли миллиметра. Здесь подойдут конусообразные жала, толщина которых составляет 1 миллиметр и менее, что может зависеть от заточки.
Терморегулятор. Для многих моделей наличие терморегулятора становится приятным дополнением. Очень важно во время работы сохранять постоянно одну и ту же температуру. Это дополнение помогает добиться нужного результата.
