Двутавровая балка – размеры, необходимое усиление, варианты соединения

Благодаря превосходным физическим свойствам двутавровая балка является популярнейшим элементом при строительстве самых разнообразных жилых и промышленных конструкций. Универсальный Н-образный профиль разрешает возводить сравнительно легкие каркасы зданий любой высоты с высокими показателями прочности, жесткости и надежности.

Что такое двутавровая балка?

Под этим названием подразумевают строительные элементы из металла, композита или древесины с Н-образным профилем. «Двурогая» конструкция вызывает ассоциации с головой животного, поэтому во многих регионах прижился термин, являющийся производным от латинского слова taurus (в переводе «бык»). В странах Запада балка двутавр в технической литературе чаще называется I-beam, double-T, H-beam, wide-flange shapeс (США).

Для чего нужны двутавровые балки?

Сфера использования строительных элементов Н-образного сечения крайне широка. Двутавр – это крайне популярная разновидность балок, которые сейчас выпускаются из разных материалов преимущественно для изготовления несущих конструкций:

При возведении колонн.
В качестве опор на эстакадах и мостах.
При постройке путепроводов и тоннелей.
Для укрепления стволов в шахтах и метрополитене.
В качестве инженерных опор для укрепления стенок котлованов.
При изготовлении подкрановых балок в производственных помещениях.
В производстве вагонов, грузовых платформ.
В каркасном домостроении.
При возведении межэтажных перекрытий.

Плюсы и минусы двутавровых балок

Использование сплошного круглого или прямоугольного сечения дает высокую прочность, но приводит к перерасходу материала. В поиске оптимального профиля строители постепенно перешли к широкому использованию двутавра, оценив все достоинства Н-образной формы. Рассмотрим основные плюсы такого выбора:

Двутавры стальные обладают высокими показателями прочности и износостойкости.
Балки с таким сечением выдерживают высокие нагрузки практически на всех направлениях.
Более рациональное использование материала.
Уменьшение нагрузки на фундамент.
Снижение стоимости постройки.
Удобство в складировании и при монтаже.
Одинаковое расстояние в обе стороны от центральной стенки.

Минусы двутавра:

Невысокая устойчивость Н-образных балок к скручиванию.
При больших типоразмерах приходится горячекатаные двутавры заменять сварными элементами.
На больших пролетах требуется использование дополнительных опорных конструкций (колонн).

Виды двутавровых балок

Использование разных материалов разрешает удешевлять смету и делать более легкие конструкции без потери надежности и долговечности. В ответственных местах применяется исключительно металл, например, если требуется балка монорельсовая двутавровая при изготовлении подвесных путей. При настиле полов и в каркасном строительстве во многих случаях отлично подходят детали из древесины или стеклопластика.

Из чего делают современные двутавровые балки:

Металлические двутавры (сталь, алюминий, разные сплавы).
Деревянная двутавровая балка.
Двутавры стеклопластиковые – легкие, устойчивые к химическому воздействию, влаге, колебаниям температуры.
Двутавровая балка железобетонная – выпускают из армированного бетона М 300-500, используются при возведении крупнопанельных сооружений.

Деревянные двутавровые балки

В сфере строительства, где не практично использовать тяжелые металлические элементы, распространение получили изделия из легких природных материалов. Деревянный двутавр изготавливают из трех частей – стойки из плиты ОСП и 2-х полок из сосновой доски или склеенного LVL-бруса. В единое целое они соединяются методом прессования с двойным шипом на клей. Для увеличения долговечности и устойчивости к вредным факторам поверхности покрывают антипиренами и антисептиками.

Преимущества деревянных двутавров:

Приемлемая прочность на изгиб.
Снижение веса конструкций.
Отсутствие растрескивания, усушки, сдвигов, усадки, скрипа.

Металлическая двутавровая балка

Тяжело отыскать строительную площадку, где не используется в разной мере фасонный металлопрокат. Двутавровая балка характеристики имеет прекрасные, уникальное сечение разрешает ей отлично работать в разных областях при значительных нагрузках. Рассмотрим основные разновидности стальных элементов с Н-образным профилем:

Горячекатаный двутавр. Изготавливается методом горячей прокатки из раскаленных болванок на специальных станах. Достоинства таких изделий – монолитность, отсутствие швов, высокая надежность и прочность, относительно простое и недорогое производство. Минусы горячекатаных двутавров – наличие окалины, большой вес, размеры заготовок ограничены (длина 12 м/п, ширина полок до 400 мм).
Сварной двутавр. Для получения Н-образного профиля стальные полосы соединяют электросваркой на стендах в единое изделие требуемой длины. Достоинства метода – сварные изделия легче горячекатаных балок, проще получить деталь индивидуальных размеров. Минусы данных двутавров – наличие швов снижает прочность, требуется дополнительно усиливать конструкцию ребрами жесткости.

Двутавр – размеры

Существует широкий ассортимент строительных элементов с Н-образным профилем. Можно легко подобрать изделия с подходящими параметрами для выполнения своих задач. Деревянная балка двутавровая размеры сечения имеет разные в зависимости от серии:

БДК.
БДКУ.
БДКШ.
СДКУ.
СДКШ.

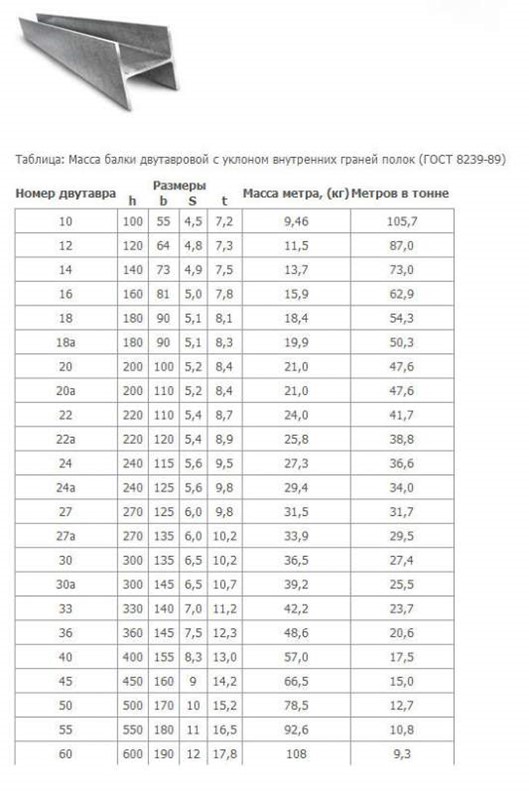

При выборе стального двутавра следует учитывать маркировку, изделия бывают нормальные (ДБ), без уклона полок (Б), широкополочные (Ш), колонные (К) и другие. Рассмотрим предельные размеры стальных балок Н-образного профиля:

L (длина балки) – 4-13 мм.
H (высота профиля) – 100-600 мм.
B (ширина профиля) – 55-190 мм.
S (толщина стенки) – 4,5-12 мм.
T (толщина полки) – 7,2-17,8 мм.
Вес (для погонного метра) – 9,459-108 кг.

Усиление двутавровой балки

Если предварительные расчеты свидетельствуют о наличии существенных нагрузок на растяжение, изгиб или сжатие, то нужно подумать об увеличении прочности. Двутавровая балка – это ответственная деталь любой постройки, разработано несколько способов усиления ее характеристик:

Увеличить сечение.
Изменить конструктивную схему.
Установить дополнительные связи, опоры, ребра, диафрагмы.
Усилить балку путем подведения дополнительных элементов.
Произвести усиление балок в точках соединения.
Использование преднапряженных конструкций – напряжения создают искусственно в момент изготовления.

Соединение двутавровых балок между собой

При постройке габаритного здания стандартной длины металлопроката зачастую не хватает. При расчетах, какую нагрузку выдерживает двутавровая балка, громадную важность имеет способ соединения отдельных элементов конструкции.

Существуют следующие варианты стыковки Н-образного профиля:

Сварка двутавровой балки с использованием прокладки по периметру профиля.
Сварка двутавровой балки с использованием укрепляющих накладок на каждую полку и стенку металлопроката.
Болтовое соединение двутавров.

Производство деревянной двутавровой балки в домашних условиях

Деревянная двутавровая балка по прочности не уступает своим аналогам, произведенным из металла или бетона для междуэтажных перекрытий. Обладает бесспорным преимуществом в сравнении с обычными деревянными балками. Перекрытия из двутавра – не скрипят, не деформируются и не «играют» вибрацией под ногами. Но себестоимость и вес двутавровой балки существенно ниже. Такие особенности делают двутавр привлекательным в современном строительстве быстровозводимых зданий.

Двутавровая балка своими руками

Производство деревянных двутавровых балок своими руками – очень выгодный и прибыльный бизнес, начать который под силу каждому! Деревянную двутавровую балку в первую очередь используют для изготовления перекрытий, создавая очень прочное и качественное основание для будущего полового настила.

Этот вид балки появился сравнительно недавно, но уже успел завоевать расположение и популярность среди строителей. Двутавр успешно применяется в каркасной технологии строительства загородных домов, помогая не только ускорить, но и удешевить возведение дома.

Деревянная двутавровая балка технические характеристики нагрузки

Какую нагрузку может выдержать двутавровая балка? По своим техническим характеристикам, деревянная двутавровая балка ничем не уступает металлическим и бетонным конструкциям, но при этом стоит в разы меньше. При этом получить такое качество вполне реально даже при производстве в домашних условиях.

Стоит так же отметить о том, как с помощью размещения двутавров можно увеличивать прочность перекрытий. Например:

Расположенные рядом (по горизонтали) 2 двутавровые балки суммируют свою прочность к нагрузкам. То есть если одна балка выдерживает 300 кг, то в паре с такой же балкой перекрытие будет выдерживать 600кг.

Расположенные балки одна на другую (по вертикали) способны выдерживать в 4 раза большую нагрузку. То есть если положить одну балку с прочностью в 300 кг, а сверху такую же и закрепить их между собой, то в паре они уже выдерживают вес в 1200кг.

Нагрузка на двутавровую балку таблица:

Размер пролета	Расстояние между балками	Сечение балки (высота x ширина) в мм.
3м.	1м. 0,5 м.	150×10 150×50
4м.	1 м. 0,5 м.	200×100 150×100
5м.	1 м. 0,5 м.	250×150 200×150
6м.	1 м. 0,5 м.	250×180 200×150
7м.	1 м. 0,5 м.	300×200 250×150

Примечание. Все данные приведены из расчета нагрузки на перекрытие около 400 кг/м².

Конечно, при расчетах нужно еще учитывать:

качество материалов;
частота укладки балок;
отклонения размеров.

Если вы хотите несколько сэкономить на строительстве собственного дома или же заняться бизнесом по продаже двутавровых балок, тогда следует помнить, что ничего особо сложного в изготовлении этого вида перекрытий в домашних условиях нет. Деревянные двутавровые балки для междуэтажного и чердачного перекрытия позволяют выполнить весь процесс своими руками. Ведь перекрытия по деревянным балкам выполняется без использования подъемных кранов и другого вспомогательного оборудования. Весь процесс может выполнить один мастер самостоятельно. Такое перекроите – не скрепит и имеет массу других преимуществ.

Виды деревянных двутавровых балок

Для начала ознакомимся с разнообразием ассортимента этого стройматериала. Различают следующие серии двутавровых балок:

БДК (балка двутавровая клееная). Используется в строительстве домов с короткими пролетами.
БДКУ, БДКУ-Л. Такие балки имеют широкие ребра жесткости, отличаются высокой прочностью и наличием большой площади для гвоздевых креплений.
СДКУ, СДКУ-Л. Эта двутавровая стойка является основой каркаса стен.
БДКШ, БДКШ-Л. Широкая балка применяется в постройках с очень длинными пролетами. Также ее можно использовать в качестве стропил.
СДКШ, СДКШ-Л. Балка применима для изготовления стеновых панелей.

Деревянная двутавровая балка своими руками

Для успешного старта нужна рулетка, циркулярная пила, клей по дереву, швеллера, хомуты и шлифовальная машинка. Основными материалами для изготовления послужат клееный брус и фанера, которую можно заменить на ОСП (Ориентированно-Стружечная Плита).

Клееный брус легко достать в любых строительных магазинах. Он отличается повышенной легкостью, надежностью и прочностью, податлив в обработке, поэтому для изготовления деревянных двутавровых балок подойдет идеально.

Прочная фанера или ОСП понадобится для изготовления центрального ребра жесткости, которое с двух сторон будет вставляться в подготовленный клееный брус.

Как сделать двутавровую деревянную балку своими руками:

В нижнем и верхнем клееном брусе, предварительно нарезанном на одинаковые отрезки нужной длины, выпиливаем паз соответствующей глубины. Так получается основание нашей балки.
Затем подготавливается ребро жесткости. Позаботьтесь, чтобы на его гранях не было никаких дефектов или неровностей. При их наличии либо зашкурьте ребро, либо замените на новое.
Последним этапом идет фиксирование ребра жесткости в выпиленных в брусе пазах. Для этого используется специальный клей, обеспечивающий надежное крепление элементов друг с другом.
После этого проконтролируйте, чтобы балки во время высыхания пребывали в полнейшем покое. Двигать и переносить их в это время категорически запрещено!

В процессе изготовления будет достаточно много опилок, чтобы параллельно заняться производством топливных брикетов.

Двутавровые балки – один из главнейших элементов будущего дома, на который оказывается постоянная нагрузка, поэтому к изготовлению следует подходить с максимальной ответственностью.

Рентабельность бизнес-идеи

В среднем на изготовление одной двутавровой балки уходит порядка 30 минут. Но если делать много деталей одновременно, тогда количество затраченного времени значительно уменьшается. К примеру, изготавливая 20 двутавров за раз. Сначала нарезают 40 клееных балок, затем вырезаются и шлифуются 20 ребер жесткости, а потом все это последовательно клеится. Здесь вам понадобится порядка 3-4 часов, в то время как при поштучном изготовлении вы затратили бы 10 часов и более.

Средняя продуктивность при самостоятельном изготовлении 5-ти метровых двутавровых балок без посторонней помощи составляет около 70 штук в день. Как мы уже отмечали, спешить никуда не следует, чтобы предотвратить допущение малейших просчетов.

Розничная цена деревянной двутавровой балки составляет 4,8$ за погонный метр (высота 200мм, сечение бруса 42×85, вес 5кг/м.п.). А себестоимость метра погонного метра ниже 3,5$. Следовательно, рентабельность у этого дела – довольно высокая, что делает производство двутавровых балок еще более привлекательным. Берем для наглядности в расчетах среднюю длину в 5 метров и получаем 25$ дохода с одной балки. Не сложно посчитать, что при активных продажах можно выйти на 2000$ в месяц.

При этом позаботьтесь о наличии большой мастерской. Но если объем продукции вырастет, тогда можно обойтись собственным гаражом. Также позаботьтесь о приобретении профессиональной циркулярной плиты. Расходы на ее покупку колеблются в пределах 700$.

Этот вид строительных материалов пользуется стабильно высоким спросом у потребителей.

Все о двутавровых балках в металлоконструкциях – C-образные балки

Все о двутавровых балках в металлоконструкциях

Когда дело доходит до строительства больших зданий, есть один тип установки, который обязателен, иначе вся конструкция не устоит. Эта установка известна как двутавровая балка. Спрятанные за стенами, эти конструкционные стальные балки усердно работают, чтобы все стояло, выдерживая нагрузку, которую возлагает на них здание. Если вам интересно узнать больше о двутавровых балках, вы попали по адресу.

В этой статье мы расскажем больше о двутавровой балке — о том, как она устроена и где используется.

Конструкция двутавра

Как следует из названия, двутавр в поперечном сечении похож на букву «I». Они сделаны с использованием двух длинных плоскостей, известных как «фланец», со средней частью, которая удерживает их вместе, называемой «паутиной». Эти балки обычно изготавливаются из стали, хотя они также изготавливаются из других типов сплавов, таких как алюминиевые сплавы и низколегированная сталь. Точно так же существуют различные материалы для различных целей. Например, углеродистая сталь используется в несущих конструкциях благодаря их прочности и твердости, а алюминиевая двутавровая балка используется там, где требуется меньший вес.

Подобным образом двутавровые балки бывают разной толщины, ширины и длины в зависимости от области их применения. Они также классифицируются в зависимости от этих различий, наряду с типом материала. Например, балка 10×20 означает двутавровую балку глубиной десять дюймов, которая может выдерживать двадцать фунтов на фут. Эти размеры будут варьироваться, опять же, в зависимости от их применения, которое обычно указывается строительными подрядчиками.

Факторы двутавровые

Хотя двутавровые балки бывают разной толщины и длины, все они влияют на следующие четыре фактора: прогиб, изгиб, коробление и вибрация.

Во-первых, эта конструкция должна быть достаточно толстой, чтобы уменьшить и устранить прогиб, то есть вертикальное смещение балки. Во-вторых, корпус балки должен быть достаточно прочным, чтобы противостоять изгибу. В-третьих, следует учитывать полки, чтобы двутавровая балка не прогибалась. Наконец, двутавровая балка должна быть достаточно жесткой и тяжелой, чтобы уменьшить любые проявления вибрации.

Использование двутавровой балки

Как уже упоминалось, двутавровая балка имеет множество различных применений. Чаще всего эти установки используются в качестве рам и опорных элементов. Как правило, они используются для уменьшения потребности в какой-либо другой несущей конструкции, поскольку рассматриваемые балки могут нести большой вес по сравнению с другими вариантами, такими как бетонные столбы. Они также довольно универсальны и надежны, что делает их обычным строительным материалом, используемым во многих строительных проектах.

Заключение

К этому моменту вы уже знаете, что двутавровая балка — это кусок металла, который обычно используется в строительных проектах в качестве опоры благодаря своей способности выдерживать нагрузки. Они имеют фланец и стенку для создания I-образного поперечного сечения, что и дало ему название. Благодаря своей конструкции они также экономически эффективны по сравнению с другими вспомогательными решениями на современном рынке, и они бывают разных форм и размеров, чтобы соответствовать любым требованиям. С этой целью, благодаря своей универсальности и надежности, их называют «универсальной балкой», используемой в большинстве, если не во всех типах строительства, от мостов до зданий.
