Онлайн калькулятор для расчета желебобетонных балок перекрытия дома
Габариты балки
Длина балки (l), м
Ширина балки (b), см
Высота балки (h), см
Расстояние центра поперечного сечения арматуры от низа балки (a), см
Характеристики бетона
Вид бетона ТяжелыйЛегкийЯчеистый
Класс бетона по прочности на сжатие
Призменная прочность, МПа кгс/см2
Сопротивление осевому растяжению, МПа кгс/см2
Характеристики арматуры
Класс арматуры
Сопротивление растяжению арматуры, МПа кгс/см2
Рассчетная нагрузка
Рассчетная распределенная нагрузка, кг*м2
Рассчеты
Требуемая площадь сечения арматуры, см2
Относительная высота сжатой зоны бетона (E)
Максимальное значение поперечной силы (Qmax)
Рекомендуемые экономические показатели
Процент армирования, 1 < < 2
Относительная высота сжатой зоны бетона, 0. 3 < < 0.4
Максимальный изгиб, кг*м
A0
Характеристика сжатой зоны бетона (E0)
ita
Назначение калькулятора
Калькулятор для расчёта железобетонных балок перекрытий предназначен для определения габаритов, конкретного типа и марки бетона, количества и сечения арматуры, требующихся для достижения балкой максимального показателя выдерживаемой нагрузки.
Соответственно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» габариты железобетонных балок перекрытия и их устройство подсчитываются по дальнейшим принципам:
- Минимальная высота балки перекрытия должна составлять не меньше 1/20 части длины перекрываемого проёма. К примеру при длине проёма в 5 м минимальная высота балок должна составлять 25 см;
- Ширина железобетонной балки устанавливается по соотношению высоты к ширине в коэффициентах 7:5;
- Армировка балки состоит минимум из 4 арматур – по два прута снизу и сверху. Применяемая арматура должна составлять не меньше 12 мм в диаметре. Нижнюю часть балки можно армировать прутами большего сечения, чем верхнюю;
- Железобетонные балки перекрытия бетонируются без перерывов заливки, одной порцией бетонной смеси, чтобы не было расслоения бетона.
Дистанцию между центрами укладываемых балок определяют длиной блоков и установленной шириной балок. К примеру, длина блока составляет 0,60 м, а ширина балки 0,15. Дистанция между центрами балок будет равна – 0,60+0,15=0,75 м.
Принцип работы
Согласно ГОСТ 26519-85 «Конструкции железобетонные заглублённых помещений с перекрытием балочного типа. Технические условия» формула расчёта полезной нагрузки железобетонных балок перекрытия складывается из следующих характеристик:
- Нормативно-эксплуатационная нагрузка на балки перекрытия с определённым коэффициентным запасом. Для жилых зданий данный показатель нагрузки составляет 151 кг на м2, а коэффициентный запас равен 1,3. Получаемая нагрузка – 151*1,3=196,3 кг/м2;
- Нагрузка от общей массы блоков, которыми закладываются промежутки между балками. Блоки из лёгких материалов, к примеру из пенобетона или газобетона, показатель плотности которых D-500, а толщина 20 см будут нести нагрузку – 500*0,2=100 кг/м2;
- Испытываемая нагрузка от массы армированного каркаса и последующей стяжки. Вес стяжки с толщиной слоя 5 см и показателем плотности 2000 кг на м3 будет образовывать следующую нагрузку – 2000*0,05=100 кг/м2 (масса армировки добавлена в плотность бетонной смеси).
Показатель полезной нагрузки железобетонной балки перекрытия составляется из суммы всех трёх перечисленных показателей – 196,3+100+100=396,3 кг/м2.
производство, расчет, как сделать своими руками
Если вы слышали об инновационном методе легкого, и, в то же время, прочного и надежного строительства из балок необычного вида и заинтересовались им, значит, эта статья как раз для вас! Давно используемые за рубежом деревянные двутавровые балки перекрытия пока еще в новинку на отечественном рынке, хотя у них куда больше преимуществ, чем у любого другого материала.
А, самое приятное во всем этом то, что их совершенно реально изготовить прямо в домашних условиях при помощи стандартных подручных инструментов. Строите дом своими силами? Тогда познакомьтесь еще с одной технологией, которая облегчит вам жизнь!
Для начала предлагаем вам посмотреть интересное видео про основные характеристики двутавровых балок:
Двутавровые балки особенно популярны за рубежом: в Канаде и европейских странах, а в России они только набирают свою популярность. Причем в некоторых регионах их даже не найти в продаже! Почему? Если мировой опыт показывает, что такой строительный материал действительно качественный и надежный, как так получилось, что двутавровые балки не заняли лидирующие позиции на отечественном рынке?
Дело в том, что истинная русская душа мастера привыкла работать с крепкими и надежными материалами: массивными, которые тяжело поднять и которые внушают уважение одним своим только видом.
И перекрытие издавна привыкли строить из прочных больших и тяжелых деревянных балок или даже цельных бревен, но уж точно не из «хитрых» инновационных конструкций с тонкой перегородкой. А то, что здесь надежность обеспечивают все те же законы физики, без которых не обойтись ни в строительстве, ни в архитектуре – это уже другой вопрос.
И до сих пор большинство российских застройщиков готовы сделать балки перекрытия даже из металла, чем из двух планок и OSB. Хотя на самом деле такие балки обладают целым рядом преимуществ!
Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:
Преимущество №1. Удивительная прочность
Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:
Преимущество №2.
Точная геометрияВторой очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.
Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).
И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.
Преимущество №3. Комфортный вес
Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?
Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.
Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.
В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше. И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной.
Преимущество №4. Изготовление в домашних условиях
Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.
Преимущество №5. Практичность в утеплении
И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:
Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!
Вам наверняка интересно узнать, почему двутавровая балка называется именно так? Дело в том, что она состоит из двух основных элементов, которые напоминают соединенные буквы Т. А балка Т-образной формы, в свою очередь, называется тавром. Вот откуда произошло это необычное название.
Что представляет собой такая балка в разрезе? Прежде всего, это заготовка из OSB или фанеры, которые выступают в роли ребер жесткости. А для этого в балках предварительно фрезеруют паз нужной формы.
Высота балки получается от 140 до 470 миллиметров, и на практике та оказывается достаточно жесткой на прогиб. Если говорить о выборе проекта балок для стандартного коттеджного строительства с самыми популярными пролетами до 6 м, наиболее выгодной будет балка высотой 302 мм.Самыми первыми в России стали выпускаться наскоровские балки, и их обозначениями современные производители пользуются до сих пор. Их делят на серии в зависимости от толщины полок: на тонкие балки и широкополочные:
- Тонкие окантовочные балки серии NJ. Это балки с толщиной полок 38 мм. Такие заготавливают для обустройства периметра внешнего контура перекрытия, там, где необходим проем под лестницу или для других нагруженных мест. Они бывают однослойным и многослойными.
- Широкополочные балки серии NJH и NJU. Это балки с толщиной полок 64 мм или 89 мм, конкретно для несущих пролетов. Как вы понимаете, в таких местах нагрузка на балки наиболее сильна.
Вот как отличаются обе серии:
Отметим такой важный момент. В интернете часто можно встретить опасное заблуждение, согласно которому изготавливают деревянные двутавровые балки перекрытия: расчет производится по старой таблице наскоровских балок. Хотя на самом деле на то время еще не существовало СНиПов для двутавров, и эта таблица предполагала снеговую нагрузку около 90 кг/м, которые соответствуют как раз Ростовской области.
Но сегодня использовать такие данные неправильно, так как вы понимаете, что снеговая нагрузка может быть намного выше в более северных районах РФ. А поэтому руководствуйтесь только такой таблицей, которую составили уже современные производители:
Помните также, что не все виды двутавровых балок, которые сегодня применяются при строительстве, пригодны для устройства перекрытия. Например, двутавровые балки опалубки.
В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:
- Пункт 1. Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
- Пункт 2. По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
- Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
- Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
- Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.
Выглядеть качественные двутавровые балки должны так:
Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.
Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.
Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:
- Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
- Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
- Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
Главное при этом ни в коем случае не приобретать свежеспиленные или непросушенные доски, так как они могут непрогнозируемо повести себя в долгосрочной перспективе.
Высоту балки рассчитывайте по такому принципу:
- Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
- Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.
В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.
Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см. На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:
Соединяйте балки между собой при помощи специальных блок-вставок:
Вот небольшой видео-урок, как вставлять лист в древесину:
И наконец, самый ответственный этап! Изготавливая деревянные двутавровые балки для строительства своего дома, еще задолго до их монтажа вам нужно точно просчитать пустоты в перекрытиях – для будущей прокладки инженерных коммуникаций. Конечно вы будете проводить сантехнические трубы, электрические кабеля и инженерные системы. И здесь важно определеть все изначально правильно, чтобы потом не допустить ослабление перекрытия.
Сверление отверстий для коммуникаций
А теперь также подойдем вплотную к такому важному вопросу, как правильно сверлить двутавровые деревянные балки. Дело в том, что это необходимо делать еще на земле – до монтажа. И здесь важно соблюсти все правила, иначе даже небольшие отверстия способны ослабить балку по всей длине. Где именно могут располагаться сквозные отверстия в балках перекрытия зависит от того, по какой технологии они были произведены.
Так, у двутавровых балок отверстия должны быть не более 40 мм. Располагать их разрешено практически в любом месте между таврами, но только не ближе 150 мм к торцу балки или опоры на несущий элемент. Идеально, если такие отверстия будут располагаться прямо по центру относительно полок, а не выше или ниже. А максимально допустимый диаметр отверстия 10 см.
Кроме того следите за тем чтобы расстояние между соседними отверстиями было в 2 раза больше диаметра самого большого из них.
Узлы крепления балок со стеной
Если вы подготовили балки правильно, можете смело приступать их монтажу:
Вот основные узлы крепление двутавровых деревянных балок к стене:
В готовое перекрытие из деревянных двутавров вставьте утеплитель:
А теперь давайте разберем главные ошибки при изготовлении таких балок.
Ошибка №1. Покупка неподготовленной древесины
Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.
Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:
Ошибка №2. Использование неподходящего клеевого состава
Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.
И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.
Ошибка №3.
Неправильное сопряжение балокРечь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.
Ошибка №4. Применение не тех крепежных элементов
Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.
Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.
Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.
Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым. Чем меньше кронштейн – тем хуже.
Ошибка №5. Задействование посторонних элементов
Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.
Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:
Следуйте нашим советам – и у вас все получится!
Будьте в курсе!
Подпишитесь на новостную рассылку
Стальная балка какого размера для пролета 20 футов
Стальная балка какого размера для пролета 20 футов | Размер стальной балки для пролета 20 футов | Универсальный размер балки по пролету | ISMB, двутавровая балка, двутавровая балка, UB, прокатная стальная балка (RSJ) и W-балка.
Существует различная форма и размер горячекатаного стального профиля, такого как двутавровая балка (универсальная колонна), двутавровая балка (универсальная балка), углы, швеллеры и т. Д., Используемые в строительных проектах, таких как сельскохозяйственное строительство, промышленное строительство, многоцелевое этажное здание, различные фабрики и жилые проекты.
Сегодня спрос на стальные конструкции в области строительных проектов, которые заменяют в зависимости от армированного цементного бетона, их более высокая прочность, меньше времени, что делает его идеальным для жилых проектов в короткие сроки.
Стальная балка также известна как универсальная балка или двутавровая балка или двутавровая балка, двутавровая балка, балка из прокатной стали (rsj), двойная тавровая балка из-за их формы. Стальная балка очень универсальна и может использоваться в различных строительных проектах из конструкционной стали.
Он состоит из двух горизонтальных пластин, известных как фланцы, соединенных вертикальным компонентом, известным как стенка. Как правило, глубина универсальной балки или стальной балки больше их ширины, что делает их подходящими для применения в балках, где прочность должна быть в одном из направлений. Какой раздел чаще всего используется для конструкционной стали.
Балка из катаной стали (RSJ) представляет собой распространенный тип балки, используемой для стальных конструкций. Он также известен как «двутавровая балка». Балки из катаной стали (srj) обычно изготавливаются из мягкой стали, но также могут быть изготовлены из алюминия или других материалов.
Стальная балка или универсальная балка чрезвычайно эффективны для использования в качестве конструкционной стали. они обеспечивают максимальную прочность для используемого объема стали, что делает их наиболее эффективным методом переноса изгибающих и сдвигающих нагрузок. В этой статье вы знаете о размере стальной балки или балки RSJ для пролета 20 футов в соответствии с правилом большого пальца и на основе опыта.

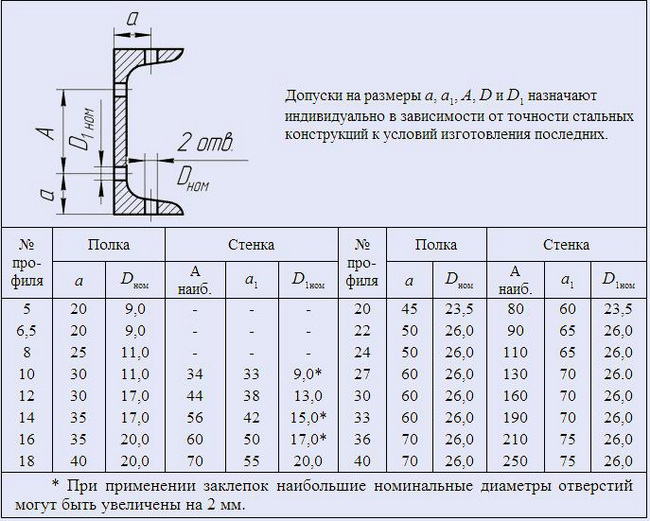

Размер стальной балки зависит от различных факторов, какова высота здания или проекта? Какова статическая и временная нагрузка конструкции, марка используемой стали, пролет между двумя колоннами и другие факторы. Обычно ISMB100 или UB100×75 или W4, ISMB150 или UB150×75 или W6, ISMB200 или UB200×100 или W8, ISMB250 или UB250×125 или W10, ISMB300 или UB300×140 или W12, ISMB350 или UB300×140 или W14, ISMB400 или UB400×140 или W16, ISMB450 или UB450×150 или W18, ISMB500 или UB500×180 или W20, ISMB550 или UB550×190 или W22 и ISMB600 или UB600×210 или стальная балка W24 используются в строительстве.
Обычно размер стальной балки, представленный размерами стенки × полки × веса на единицу длины, измеренный в мм или дюймах, например размер стальной балки ismb150, представленный как 150 × 75 или 6″×3″, где 150 мм — толщина стальной балки , 75 мм – это ширина их полки.
Варианты универсальной балки включают материал, длину стенки и глубину полки. Различные весовые нагрузки и площади потребуют различных размеров балки: чем длиннее стенка, тем большую силу она может выдержать вверх и вниз, чем шире фланец, тем большее поперечное перемещение может выдержать балка. Широкополочная балка также известна как W-образная балка.
◆Вы можете подписаться на меня на Facebook и
Подпишитесь на наш канал на Youtube
Конструкционная сталь является универсальным строительным материалом, хотя его можно использовать самыми разными способами. Наиболее экономичный диапазон пролетов для обычного стального пола и каркаса крыши составляет от 10 до 32 футов.
Согласно общему опыту и эмпирическому правилу, чтобы рассчитать требуемую и необходимую глубину балки, разделите длину пролета в мм на 18–20, например, длина пролета в мм/глубина = 18–20 для основной и второстепенной балок Отношение длины к глубине составляет примерно 15 к 18. Ширина этого луча будет составлять 1/3 и 1/2 глубины. Размеры балки будут такими же, но фланец будет толще. Вылет балки может составлять не более 3/8 поддерживаемого пролета.
Стальная балка или размер rsj для пролета 20 футов :- согласно общему эмпирическому правилу, для размера пролета 20 футов стальной балки или универсальной балки, или двутавровой балки, или балки UB, или горячекатаного профиля, или прокатной стальной балки (RSJ ) должен быть ISMB 300 или UB 300×140 или W12, используемый для жилых зданий, проектов или сооружений, в которых глубина сечения балки составляет 300 мм (12 дюймов), а ширина полки или ширина балки составляет 140 мм (5,5 дюйма). Это идеальный, стандартный и наиболее подходящий размер стальной балки или балки RSJ, используемой для 20-футового пролета при нормальных условиях нагрузки.
Также читайте:-
Какого размера стальный луч для 32 футов пролета
Какого размера стальный луч для 30 футов пролета
Какого размера стальный бал для 26 футов. Разрос
Какое размер стальный бал Балка для пролета 25 футов
Размер стальной балки для пролета 24 фута
Размер стальной балки для пролета 22 фута
стальная балка или универсальная балка, или ш-образная балка, или двутавровая балка, или UB, или горячекатаный профиль, или балка из прокатной стали (RSJ) должны быть ISMB 300 или UB 300×140 или W12, используемые для жилых зданий или проектов.
Общие | Грузоподъемность двутавра с цепным падением | Практик-механик
Карла
Нержавеющая сталь
- #1
Всем привет,
Здесь мы добавляем часть двутавровой балки к старому зданию, а также добавим на него небольшую цепь типа тележки.
На самом деле, это в первую очередь небольшое усиление землетрясения, просто чтобы убедиться, что мы не потеряем старое здание, если получим еще один хороший “шейкер”, но это также удобное место для падения цепи.
Рассматриваемый кусок двутавровой балки представляет собой более старую американскую сталь в хорошем состоянии, это самая легкая модель двутавровой балки диаметром 8 дюймов, указанная в справочнике машиностроения как 18,4 фунта/фут, ширина 4 дюйма и толщина стенки 0,270. Эти цифры соответствуют лучу, который у нас есть.
Он будет стоять на хороших прочных стойках с расстоянием между стойками девять футов.
Какой вес будет безопасно выдерживать тележку с цепной тележкой примерно по центру балки?
Несколько лет назад один из производителей цепных цепей опубликовал таблицу безопасных нагрузок для различных размеров и длин двутавровых балок . ….. Я думал, что у меня есть копия этой таблицы, но не могу’ т найти его.
У кого-нибудь есть копия этой таблицы загрузки, и может ли она найти ее для меня?
ура
Карла
матовый_иссерсштедт
Алмаз
- #2
Для уточнения, если есть какая-либо статическая нагрузка от несущей части здания, это снижает грузоподъемность, которую можно добавить за счет подъема дополнительных грузов….
Карла
Нержавеющая сталь
- #3
Мэтт,
Да, я понимаю, что….. балка не будет воспринимать нагрузку самого здания, если в старом здании не возникнут проблемы во время землетрясения…..это чисто мера предосторожности в плане предотвращения разрушения строительной конструкции в довольно некачественно построенном старом строении. (Несколько недель назад у нас было небольшое землетрясение, которое немного «мотивировало» меня по этому пункту)
‘Настоящим ответом’, конечно, было бы снести старое здание и построить красивое новое……но это требует немного больше $$$, чем мы можем себе представить в данный момент .
ура
Карла
Джонодер
Алмаз
- #4
Все, кто заинтересован, проверьте меня, но в красной книге AISC указано, что допустимая сосредоточенная нагрузка в центре 9-футового пролета будет составлять 12 700, что мне кажется высоким.
Формулы балки в MHB говорят, что это составляет 23 812 фунтов на квадратный дюйм, или 66 % от выхода 36 000 в A36. Наверняка очень сильное отклонение.
Джон
Последнее редактирование:
Форрест Адди
Алмаз
- #5
Цифры Нодера согласуются с моей таблицей распределенной нагрузки. Цепную тележку следует рассматривать как точечную нагрузку, которая вдвое уменьшает грузоподъемность. Таким образом, около 10 000 фунтов – это максимальная цифра, на которую я бы согласился. Это предполагает, что конечные соединения и поддержка соответствуют работе.
ААБ
Запрещено
- #6
carla,
Расчетная номинальная грузоподъемность свободно опертой балки S8x18,4 с пролетом 9 футов и коэффициентом динамической нагрузки 20% составляет 8 441 фунт, всего (за вычетом веса лебедки)
Привет из Мельбурна, Австралия,
AAB
Забыл добавить, рассчитанное отклонение 3,4 мм (можно сделать пересчет)
AAB
джилрой
Алмаз
- #7
У меня есть портал с таким же размером балки, может быть, чуть выше, может быть, 10″, но ширина полки и толщина стенки такие же. У него примерно такое же межосевое расстояние и он рассчитан на 4 тонны. Я никогда не столько с ним поднял, но с 2 тоннами проблем нет, это точно, не делайте этого несколько раз
согрешил
Алюминий
- #8
carla – ваше описание луча заставляет меня задуматься, может ли это быть даже A36, A9 или A7 или старше. 16ksi-33ksi.
итог, проконсультируйтесь с местным инженером. это не так просто найти в таблице. вы должны прочитать мелкий шрифт под этими таблицами….
как только вы наденете поддерживающий член против другого, это повлияет на другого. если вы приложите эту балку или подкрепите ее балками пола (полная догадка с моей стороны), балка разделит loa со структурой над ней.
, просто просматривая таблицы в таких вещах, как «красная книга», вы все пренебрегаете уменьшением для подъемных и прокатных нагрузок, нераскрепленной длиной сжатой полки и фактической маркой стали.
Марк Ли
Нержавеющая сталь
- #9
Вы можете заглянуть в Mc Master Carr и посмотреть, что они продают, и сравнить это с тем, что вы хотите сделать. Они описывают это достаточно хорошо, чтобы избавить вас от некоторой инженерной работы.
Карла
Нержавеющая сталь
- #10
Спасибо всем…. : )
По правде говоря, я не думаю, что мне когда-либо придется поднимать там что-то очень тяжелое, а я планировал положить на эту балку только одну тонну цепи. ……..и я вряд ли буду поднимать что-то большее, чем сборка двигателя/коробки передач весом 8 или 900 фунтов…..но это подвесной подъемный механизм, и я хотел бы иметь некоторые идеи получше чем мои собственные о любых проблемах с «фактором безопасности», чтобы не возникло случая, который мог бы включать какой-то более тяжелый предмет.
ура
Карла
Джим Шейпер
Нержавеющая сталь
- #11
http://www.hoist-parts.com/pdf/cbk.pdf
Это таблица размеров пролетов коффинга, которую я использовал для своей. Они используют коэффициент безопасности 5:1.
Beamboy поможет вам увидеть, как будут реагировать грузы.
http://www.geocities.com/richgetze/
вытирающий мальчик
Алмаз
- #12
отличные ссылки Джим
спасибо
Карла
Нержавеющая сталь
- №13
Джим,
Благодарим вас за ссылку на спецификацию загрузки балки Coffing Co.
Таблица погрузки, о которой я думал, была от Йельской компании, но, безусловно, Коффинг — не менее респектабельная старая фирма в этой области.
Это именно то, что мне было нужно, просто чтобы быть уверенным, что я в рамках отраслевых стандартов.
На самом деле, числа закончились довольно изящно, с теоретическими 10K Форреста и коэффициентом безопасности 5:1.
Учитывая, что балка шириной 8 дюймов/18,4 фунта подходит для 2 000 фунтов на 12,5-футовом пробеге, и я использую такой же размер для 9-футового пробега, мое приложение немного превосходит их спецификации, так что, как правило, немного консервативно, учитывая, что я не могу знать фактические характеристики стали подержанной/утилизированной двутавровой балки (хотя балка имеет маркировку американской сталелитейной фирмы, так что, по крайней мере, скорее всего, это сталь хорошего качества, по сравнению с новым восточным «мистери-металом».0003
(очевидно, я все еще рискую, потому что я точно не знаю спецификацию стали в этой балке….. но, как только все будет готово, я попробую испытательную нагрузку с поддон с разным мусором в сумме составляет 2240, и считайте фактическое отклонение…..с поддоном всего на 1/2 дюйма над палубой.
ура
Карла
Джим Шейпер
Нержавеющая сталь
- №14
Нет проблем.

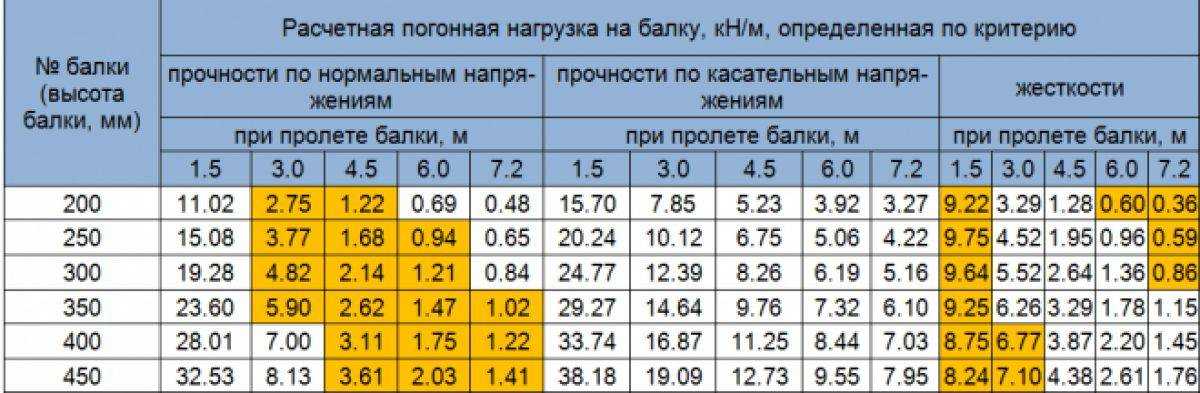

Я потратил много времени на поиск примеров и спецификаций от производителей кранов, и это было настоящей головной болью. Затем я наткнулся на эту диаграмму и смог сверить цифры с лучевым мальчиком.
Я также проконсультировался с Дэйвом Кэмпом (спасибо, Дэйв!) по моим цифрам, чтобы еще раз взглянуть на планы.
Rant:
В наши дни все настолько параноики, что найти какую-то простую информацию становится рутиной. Даже в материалах OSHA нет ничего (что я мог бы найти в любом случае), кроме графиков проверок. Вы могли бы подумать, что правительство соберется достаточно, чтобы разъяснить, что безопасно для чертового крана, если мы должны поддерживать его в законном порядке и обслуживать. В конце концов, “в соответствии со спецификацией производителя” оставляет место для мухи по ночам, чтобы проникнуть туда и продать опасную хрень, и, по мнению конечного пользователя, – это нормально! Потому что правительство говорит, что это то, чему мы должны следовать.
Конечно, места установки могут варьироваться в широких пределах, но не будет ли так сложно сказать: «Для пролета по оси X и высоты по оси Z вам потребуется ____ балок с _x_x_ плитами перекрытия и _____ анкерами». У нас более чем достаточно ГОСУДАРСТВЕННЫХ СЛУЖАЩИХ (кашель!), чтобы сделать это и опубликовать это как минимальный стандарт, доступный для всех… Не разрушит ли это чью-то теплую работу в правительстве?
Уолтер Уэст
Чугун
- №15
Нагрузка на балку
Карла, я разработал несколько двутавровых и швеллерных балок для нагрузки.
Вашу ситуацию легко решить, поскольку в вашем случае вы используете балку американского стандарта с указанным модулем сечения 1,9.
В моем 15-м издании Руководства по машиностроению на странице 388 приведена простая формула: Напряжение в центре равно Wl, деленному на 4 Z. W — нагрузка в фунтах, l — длина между опорами в футах, Z — модуль упругости, указанный для вашего луч !.9на стр. 378.
Расчет нагрузки равен напряжению, умноженному на 4 Z, деленному на l, что равно 9 футам.
Используемое напряжение зависит от выбранного вами запаса прочности. Предел текучести конструкционной стали“““““““““““““““““““““““` ““““““““““““““““““““““““““` “““““““` составляет 30 000 фунтов на квадратный дюйм, которое делится на коэффициент безопасности. Я использую 5, поэтому напряжение составляет 6000 фунтов на квадратный дюйм.
, поэтому безопасная нагрузка равна 6000 фунтов на квадратный дюйм, умножить на 4, умножить на 1,9, разделить на 9 футов, равно 5067 фунтов/
. Самый большой груз, который я поднял, – это 2000-фунтовый бриджпорт с J-образной головкой.
Я сделал это с дешевым китайским цепным цепным мостом весом в одну тонну, но меня беспокоил растущий звук. поэтому я хотел купить 2-тонный, но пришлось довольствоваться 3-тонным, который легко работает. Разве вы не знаете, что в этом месяце моя местная грузовая компания Harbour Freight продала 2-тонный цепной вал за 59 долларов плюс 6% налога с продаж.
Уолт
Джонодер
Алмаз
- №16
Модуль сечения 14,4 (ось X-X), также в MHB
согрешил
Алюминий
- # 17
Джим Шейпер сказал:
Конечно, места установки могут варьироваться в широких пределах, но неужели так трудно будет сказать: «Для пролета по оси X и высоты по оси Z вам потребуется ____ балок с _x_x_ плитами перекрытия и _____ анкерами». У нас более чем достаточно ГОСУДАРСТВЕННЫХ СЛУЖАЩИХ (кашель!), чтобы сделать это и опубликовать это как минимальный стандарт, доступный для всех… Не разрушит ли это чью-то теплую работу в правительстве?
Нажмите, чтобы развернуть…
Джим-
Основываясь на вашем утверждении, хотели бы вы, чтобы вас диагностировал и лечил какой-нибудь правительственный тип, работающий с диаграммой или таблицей?
грешный
согрешил
Алюминий
- # 18
Уолтер Уэст сказал:
Напряжение в центре равно Wl, деленному на 4 Z. W — нагрузка в фунтах, l — длина между опорами в футах, Z — момент сопротивления сечения, указанный для вашей балки !.9 на стр. 378.
Решение для нагрузки равно времени напряжения 4 Z разделить на l, что равно 9 футам.
Используемое напряжение зависит от выбранного вами запаса прочности. Предел текучести конструкционной стали составляет 30 000 фунтов на квадратный дюйм, который делится на коэффициент безопасности. Я использую 5, поэтому напряжение составляет 6000 фунтов на квадратный дюйм. поэтому безопасная нагрузка составляет 6000 фунтов на квадратный дюйм, умноженное на 4, умноженное на 1,9, деленное на 9.футов составляет 5067 фунтов.Нажмите, чтобы развернуть…
Уолт –
Я знаю, что вы пытаетесь быть полезным, но, пожалуйста, воздержитесь от распространения ложной информации. Тот факт, что вы делали это раньше, не означает, что вы это знаете, а означает, что вам повезло, так как ни один из них не упал!
Ваша математика и теория неверны. Вот почему мы, инженеры, не любим делать что-то удаленно через Интернет, а формулы в MHB опасны в руках людей, которые их не понимают. Вы их не понимаете.
Формула, которую вы приводите, относится не к напряжению, а к моменту (крутящему моменту). Z – это АБСОЛЮТНЫЙ модуль пластического сечения, а не модуль упругого сечения. Ваши единицы не согласованы, вы смешиваете футы и дюймы, тысячи фунтов на квадратный дюйм и фунты на квадратный дюйм.
Карла, как я уже говорил, ваша ситуация не так проста, как вы описали. вам действительно стоит обратиться к профессионалу. Китайский загадочный металл лучше неизвестного «американского качества», потому что мы знаем, что есть только современные китайские формы => более высокая прочность.
