Настройка лазерного уровня

Главная

Настройка лазерных уровней

Калибровка лазерного уровня Firecore 3D 93T

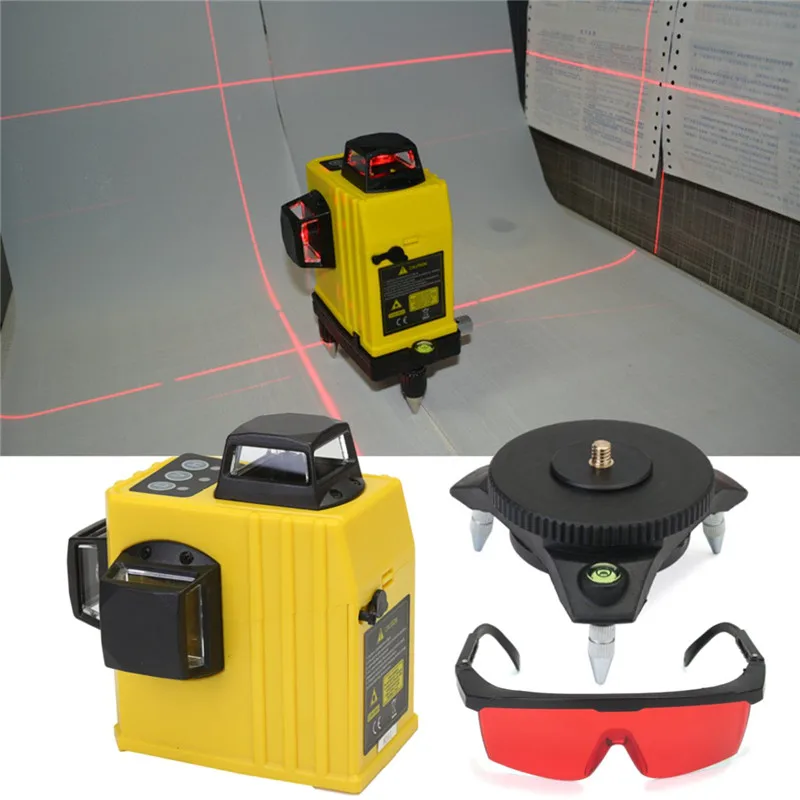

Юстировка лазерного нивелира с конусными призмами 3-360 модель Firecore 93T, подходит также для конфигурации Green.


Настройка лазерного уровня KaiTian 3D

Регулировка лазерного нивелира с тремя плоскостями 360 градусов, на примере уровня Kaitian 3D


Регулировка погрешности ADA CUBE 2-360

Существует расхожее мнение, что уровни с новыми конусными призмами практически не юстируются, от части с этим можно согласится, но …


Настройка китайского 3D лазерного уровня Heng Chang

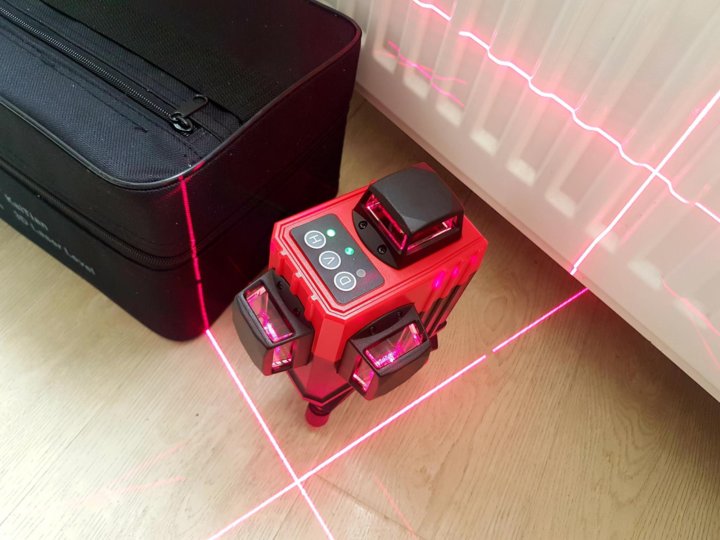

Юстировка 3D лазерного нивелира из Китая с оптической схемой 3-360


Разборка и настройка Bosch PCL 20

После выкручивания болтиков, Bosch PCL 20 раскладывается на две половинки, и тут выясняется первый недостаток, а заключается он в том, что при разборе уровня .

..


Как разобрать и настроить ADA ARMO 3D

Настройка лазерного уровня выполняется различными юстировочными винтами, количество затрагиваемых винтов зависит исключительно от того на сколько “врёт” лазерный уровень.


Настройка 3D лазерного нивелира LAISAI LS666-120

У лазерного уровня Laisai LS666 есть отличная возможность подкорректировать положение лазерных линий не вскрывая корпус в пределах ± 3мм


Настройка лазерного уровня FIRECORE F190R

Самостоятельная юстировка комбинированного лазерного уровня более чем реальна, смотрите и всё получится


Варианты настройки лазерного уровня SHIJING 3D GREEN

Как разобрать и отрегулировать лазерный нивелир ShiJing 3D Laser с зелёным лазерным лучом


Настройка точности китайского лазерного уровня XEAST

Предлагаем посмотреть достаточно подробную регулировку 3D лазерного построителя плоскостей из Китая XEAST


Настройка точности у лазерного уровня Aculine AK 435

Настроить такой лазерный уровень как ACUANGLE A8826D или Aculine AK 435 очень просто, так как в регулировке точности участвую всего лишь два юстировочных болта. ..


Настройка лазерного уровня Firecore F112R

Подробный разбор юстировочных болтов. Какие винты крутить при различных ситуациях.


Регулировка лазерного уровня ADA 2D Basic Level

Как правило после череды механических воздействий на прибор со временем появляется погрешность больше заявленной, к счастью сделать настройку можно своими руками.


Со временем, каждому лазерному уровню требуется настройка или регулировка, так как на строительных объектах они могут падать или подвергаться продолжительным вибрациям при транспортировке. Конечно, это происходит нечасто, но всё же имеет место быть.

По большому счёту, принцип настройки лазерного уровня применим ко всем моделям различных производителей, но есть и исключения, например, регулировка лазерного нивелира с электронным компенсатором сильно отличается от настройки лазерного уровня с обычным магнитно-маятниковым компенсатором.

Последние в свою очередь, регулируются не все, так бытовые уровни зачастую не поддаются такому ремонту.

Загрузка навигации

Вступайте в наш Telegram канал и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Настройка лазерного уровня из Китая

Главная

Настройка лазерных уровней

Калибровка лазерного уровня Firecore 3D 93T

Содержание

  • Регулировка лазерного луча
  • Неестественный ход тумблера включения или маятника
  • Видео по настройке Firecore 3D
  • Отзывы

Инструкция по обслуживанию и настройке лазерного уровня Firecore 3D 93T / 93TG

Внимание! Настройка лазерного уровня процесс трудоёмкий и довольно сложный, поэтому перед разборкой прибора рекомендуем ознакомиться с данной инструкцией.

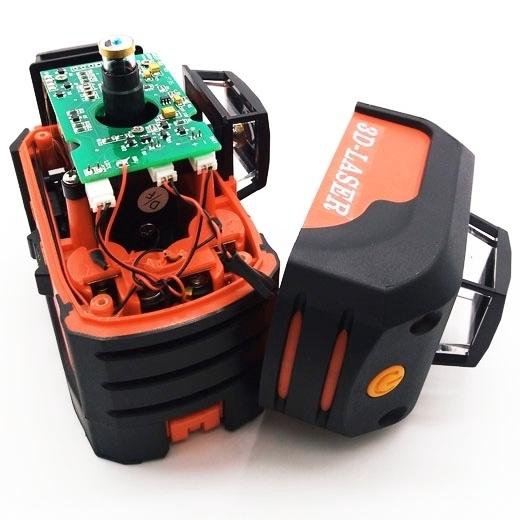

Корпус лазерного уровня имеет две части (верхнюю и нижнюю), для решения большинства задач достаточно снять только верхнюю часть корпуса.



После снятия верхней части можно увидеть ядро маятника и лазерные модули. Также открываются медные волоски, которые лучше не трогать, так как они отвечают за многие функции нивелира. Если Вы по каким то причинам всё таки оборвали один или несколько медных волосков, то следует припаять их обратно в первоначальном порядке, иначе работоспособность уровня будет нарушена.

Проблемы при обрыве волоска:
 1. Нет лазерного луча
 2. Прибор не работает
 3. Нет оповещения разгоризонта
 4. Не работает панель управления


КАЛИБРОВКА

Для настройки удобнее всего использовать эталонный дополнительный лазерный уровень, если такового у Вас нет, то для регулировки вертикали используйте простой нитяной отвес, а для настройки горизонта заранее отмеченную точку на расстоянии ≤ 5м от стены, через которую нужно будет прогонять все стороны горизонта.

Поворачивая нивелир вокруг своей оси на одном месте, и добиваться настройкой юстировочных винтов того, чтобы при 4-х поворотах лазерного уровня вокруг своей оси горизонтальная линия проходила через одну и туже точку.

При этом допускается заявленная погрешность, то есть расхождения линии и точки не должны превышать 2мм. Если расстояние между линией и точкой больше 2мм требуется продолжить настройку.

Не снимайте и не отключайте плату, и после настройки обязательно промазывайте юстировочные винты обычным лаком или простым клеем для надёжной фиксации настройки.

Если для настройки требуется снять боковое и торцевое защитное стекло, то следует выкрутить три винта показанные на фото белыми кружками. После снятия стёкол требуется установить маятник обратно в исходное положение для дальнейшей калибровки.


Регулировка лазерного луча

Вся настройка происходит путём вкручивания или выкручивания парных юстировочных винтов антагонистов. То есть если смотреть на рисунок ниже, то наклон лазерной трубки и соответственно всей плоскости вправо или влево регулируется шестигранниками справа и слева, а наклон трубки вперёд – назад соответственно шестигранником по середине с этой стороны и таким же винтом с другой стороны.


Неестественный ход тумблера включения или маятника

После сильного удара или долгой вибрации под маятник могут попасть посторонние предметы, тем самым блокировать ход стержня маятника и корректное передвижение тумблера включения нивелира.

Для проверки и исправления данного случая, нужно снять компенсатор открутив три болта (как указано на фото выше) и отчистить магниты от посторонних предметов, а также открыть блокиратор вручную внутри корпуса.


Видео по настройке Firecore 3D

Рекомендуемые обзоры и статьи

Настройка лазерного уровня Firecore F112R

Разборка и настройка Bosch PCL 20

Регулировка лазерного уровня ADA 2D Basic Level

Вступайте в наш Telegram канал и группу в Контакте, и вы первыми узнаете о свежих новинках лазерных уровней! Мы надеемся, что наши обзоры помогут вам определится с выбором и сэкономить.

Проверка калибровки лазерного уровня

Ниже приводится руководство по проверке калибровки лазерного уровня. Обзор лазерного уровня подготовил ряд руководств по калибровке различных моделей лазерного уровня. Тем не менее, мы никогда не рассказывали, как проверить ваш лазер на предмет калибровки. В следующем руководстве мы рассмотрим, как проверить горизонтальную калибровку вашего вращающегося или 360-градусного линейного лазера. Вертикаль, отвес и квадрат — это отдельная тема, о которой будет в следующем посте.

Методы проверки калибровки

Вы можете грубо сравнить результаты нивелирования вашего лазера с другим лазерным уровнем. Но это часто может вызвать больше проблем, чем решить. Лучший способ — проверить свой лазер против самого себя, очень похоже на проверку спиртовым уровнем.

С помощью спиртового уровня вы кладете уровень на поверхность и смотрите на положение пузырька, допустим, что пузырек касается левой линии и имеет зазор 2 мм до правой линии. Теперь поверните уровень на 180° на той же поверхности в том же месте и снова посмотрите на пузырь. Если пузырек снова находится в том же положении, касаясь новой левой линии и на расстоянии 2 мм от новой правой линии, спиртовой уровень откалиброван и работает нормально. Если пузырек находится в другом положении, значит уровень отсутствует, обратите внимание, что поверхность не обязательно должна быть идеально ровной для этого метода.

Для проверки калибровки лазерного уровня вам понадобится не слишком ярко освещенное помещение. Для этого потребуется устойчивая и достаточно ровная поверхность, такая как стол или штатив, установленный на расстоянии 5–10 м от стены.

Ось

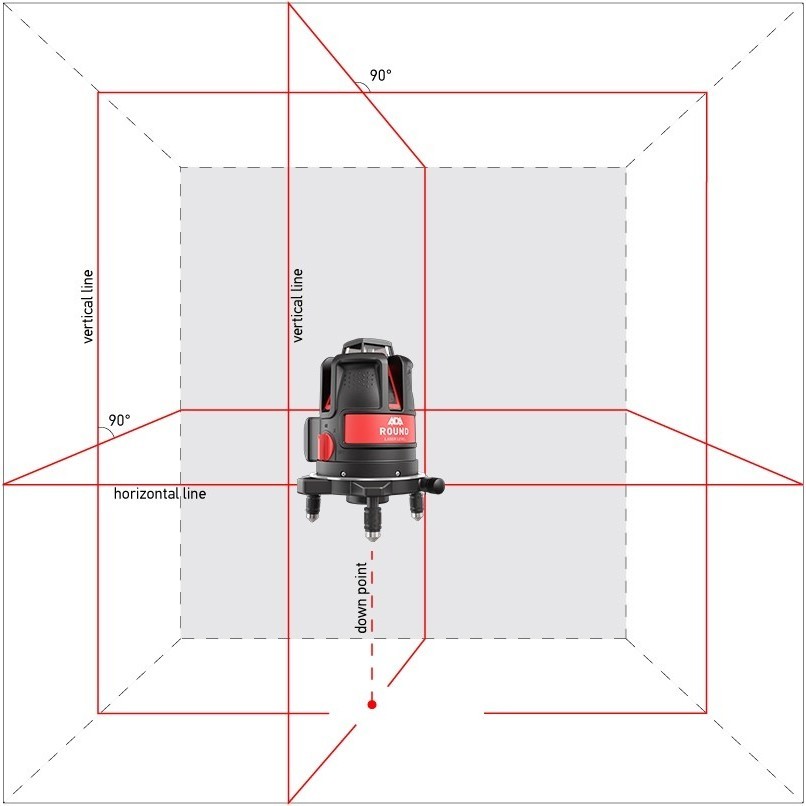

Лазер имеет две оси, расположенные под углом 90° друг к другу, вам необходимо проверить обе оси, чтобы определить, находится ли лазер в пределах калибровки. Многие ротационные лазеры имеют на своих корпусах обозначения двух осей, которые часто обозначаются буквами «X» и «Y». На лазере, который не имеет этих маркировок, вам нужно будет выбрать оси «X» и «Y».

Поместите лазер на поверхность/штатив и наведите ось «X» на стену, включите лазер и убедитесь, что вы видите лазерный луч. Поместите лист бумаги на стену и отметьте высоту лазера. Затем поверните корпус лазера на 180° и снова отметьте высоту лазера на бумаге. Если две сделанные вами метки имеют одинаковую высоту, то калибровка оси «X» выполнена правильно. Обратите внимание, что чем дальше от стены находится лазер, тем точнее будет проверка калибровки. Теперь нам нужно проверить вторую ось «Y». Итак, теперь поверните ось «Y» к стене, отметьте высоту, поверните корпус лазера на 180° и снова отметьте высоту. Как и в случае с осью «X», две высоты должны быть одинаковыми.

Допуски

Все лазерные нивелиры имеют допуск, указанный производителями в своих спецификациях, например +/- 2 мм на 20 м. Если в приведенном выше примере лазер находится в 10 м от стены, а разница между двумя метками по одной из осей составляет 2 мм. Тогда точка уровня будет на полпути между двумя отметками. Таким образом, лазер находится в пределах +/- 1 мм на 10 м (+/- 2 мм на 20 м) и в данном случае находится в пределах допусков производителя.

Вместо того, чтобы создавать множество диаграмм для этого метода, я нашел следующее видео от RedBack Lasers. Это видео, демонстрирующее использование этого метода.

Этот метод самопроверки калибровки является отличным способом узнать, работает ли ваш лазер хотя бы близко к допускам. Он не заменяет профессиональную проверку с использованием специализированного оборудования, например, в специализированном центре обслуживания лазерных нивелиров. Также этот метод не учитывает калибровку по вертикали, отвесу или квадрату, которая требуется для некоторых лазерных уровней.

Этот метод также можно использовать для калибровки. Тем не менее, вы должны сделать процесс максимально точным. В идеале с очень ровной поверхностью, максимальным расстоянием до стены и тонкой ручкой на миллиметровой бумаге.

Надеюсь, эта информация окажется для вас полезной. Если это так, рассмотрите возможность сделать пожертвование, чтобы поддерживать работу Laser Level Review.



Нравится:

Нравится Загрузка…

Как проверить калибровку лазерного уровня

Вы используете лазерный уровень, будь то в помещении для отделки или снаружи для выравнивания участка, чтобы выровнять вещи. Если калибровка лазерного уровня не работает, то все, что вы пытаетесь выровнять, в конечном итоге не будет выровнено. Даже если вы отправляете свой лазер на калибровку каждые шесть месяцев, вы не гарантируете, что используемый вами лазерный уровень все еще находится в процессе калибровки.

При нормальных условиях лазерные уровни обычно не выходят из калибровки сами по себе. Конечно, серьезное падение или удар могут вызвать проблемы, но также чрезмерное воздействие вибраций также может привести к нарушению калибровки лазерного уровня. Итак, что вам нужно делать, так это регулярно проверять калибровку вашего лазера перед любой серьезной работой, а также на регулярной основе. Это особенно важно, если вы не единственный пользователь инструмента.

Так как же проверить калибровку лазерного уровня?

Во-первых, существует множество типов лазерных уровней; ротационные лазеры, линейные лазеры и точечные лазеры, но основной принцип практически одинаков для всех, когда дело доходит до проверки уровня.

Одним из популярных способов является сравнение вашего лазерного уровня с другим лазерным или оптическим уровнем. Это НЕ лучший способ сделать это, главным образом потому, что вы делаете предположение, что устройство, которое вы проверяете, идеально откалибровано. Наилучшие методы проверки калибровки включают в себя проверку лазера на самом себе.

Принцип проверки лазерного уровня почти такой же, как и проверки спиртового уровня. С помощью спиртового уровня вы кладете его на поверхность и смотрите на положение пузырька. Затем вы поворачиваете спиртовой уровень на 180 градусов на той же поверхности и снова смотрите на положение пузырька. Если пузырек остается в том же положении, значит уровень верный. Если пузырь находится в другом положении, уровень больше не является ровным.

Так как же применить тот же принцип к лазерному уровню?

Первый метод, который я собираюсь рассмотреть, требует комнаты разумного размера, неярко освещенной и с твердым полом. Чем больше помещение и тусклее освещение, тем точнее вы сможете проверить калибровку лазерного уровня. Для этого примера я собираюсь предположить, что у вас есть комната площадью примерно 10 квадратных метров. Этот метод работает с ротационными лазерами с видимым лучом, 360-линейными лазерами и многократными 5-точечными лазерами.

Первый

Разместите лазерный уровень в центре комнаты на устойчивой платформе, в идеале на штативе или твердой поверхности. На некоторых ротационных лазерах на корпусе могут быть стрелки, указывающие направление осей «X» и «Y». Если на вашем лазере нет этих маркировок, выберите отличительную черту лазера. Например, сторона, на которой находится панель управления, или ручка. Направьте выбранную вами сторону лазерного уровня на одну из стен. Включите лазер, чтобы он автоматически выравнивался (для ручных лазеров вручную выравнивайте его для каждого из шагов). Надеюсь, вы видите горизонтальный лазер на выбранной стене.

Прикрепите лист бумаги к этой стене и отметьте высоту горизонтальной линии, точки или вращающегося луча. Маркировка X1. ПРИМЕЧАНИЕ. При маркировке положения лазерной линии/точки рекомендуется всегда отмечать ее центр, а не один из краев. Затем поверните корпус лазерного уровня на 180 градусов (не изменяя высоту штатива/поверхности), чтобы противоположная сторона корпуса лазерного уровня была теперь обращена к стене с прикрепленным листом бумаги. Включите лазер так же, как и раньше, и отметьте высоту на бумаге и наклейте X2.

Второй

Затем поверните корпус лазера на 90 градусов, включите питание и отметьте высоту лазера и метку Y1. Поверните корпус лазера на 180 градусов, чтобы осветить стену противоположной стороной лазера, и снова отметьте высоту как Y2. Все четыре стороны лазера теперь отмечены. В принципе, все четыре сделанные метки должны быть на одной высоте, если они есть, то калибровка идеальна. Если они не на одной высоте, не паникуйте, возможно, она находится в пределах допусков лазера. Измерьте разницу высот между X1 и X2, а также Y1 и Y2.

Обратите внимание: вполне возможно, что существует разница между измерениями по осям X и Y. Если расстояние, скажем, 1 мм, разделите его на 2, так как правильная высота должна быть точно в центре разницы высот, то есть 0,5 мм. Лазер в нашем примере находится на расстоянии 5 м от стены, поэтому лазер находится на расстоянии 0,5 мм на расстоянии более 5 м. В ваших инструкциях по лазеру должен быть указан допуск точности, напечатанный в спецификациях. Предположим, ваш лазер имеет допуск 3 мм на 20 метров. Умножьте результат на 4, чтобы 0,5 х 4 = 2 мм на 20 м. Таким образом, в этом случае ваш лазер находится в пределах допусков производителя. Если вы обнаружите, что ваш лазер выходит за пределы допусков, сначала повторите процесс, чтобы подтвердить свои выводы. Затем, при необходимости, откалибруйте ваш лазер у специалиста по калибровке лазерного уровня.

Вот короткое видео, демонстрирующее этот принцип проверки вашей горизонтальной линии, точки или ротационного лазера в домашних условиях. Вы можете СКАЧАТЬ контрольный лист самокалибровки ЗДЕСЬ.

Проверка калибровки лазерного уровня на месте

Второй метод, который я собираюсь рассмотреть, больше похож на проверку на месте и особенно применим к 360-линейным или ротационным лазерам. Это то, что нужно сделать перед любой большой работой, такой как заливка плиты, это займет всего несколько минут, но может сэкономить много стресса и денег.

Первый уровень вы размещаете как обычно и привязываете его, цепочку или что-то еще, что вы обычно делаете. Возьмите лазер/штатив и переместите его на противоположную сторону площадки, в идеале, чтобы противоположная сторона лазера была обращена к центру площадки. Включите и проверьте свои уровни, они должны быть в пределах допуска лазеров. Также допускается некоторая терпимость к непоследовательности пользователя и ошибке получателя. В идеале переместите лазер в третью точку и проверьте еще раз. Это должно быть стандартом для любого крупномасштабного нивелирования, но его часто упускают из виду, делая предположение, что лазерный уровень был хорош в прошлый раз, когда он использовался, поэтому он должен быть хорош и сейчас.

Проверка калибровки лазерного уровня с перекрестными линиями

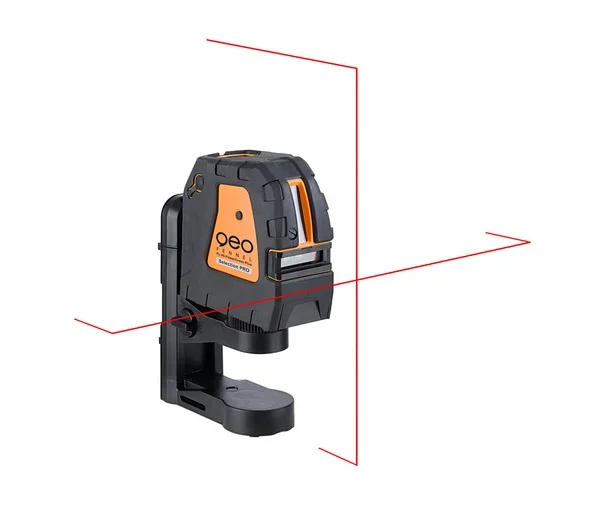

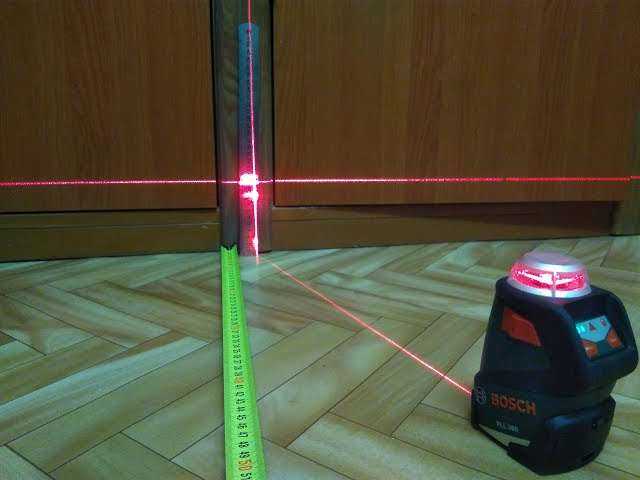

Третий метод, который я рассмотрю, применим для лазеров с перекрестными линиями, лазеров с горизонтальными линиями, которые не имеют 360-градусного охвата. Цель этого метода состоит в том, чтобы увидеть, действительно ли горизонтальная линия является горизонтальной. В комнате включите лазер и направьте свет на стену и прикрепите лист бумаги к стене на высоте, на которой светится горизонтальная линия. Поверните корпус лазера так, чтобы левый край линии был едва виден на бумаге, и отметьте высоту. Аккуратно поверните корпус лазера так, чтобы крайняя правая часть лазерной линии теперь располагалась на бумаге, и сделайте еще одну отметку. Если высота обеих отметок одинакова или очень близка, значит, горизонтальная линия исправна.

В большинстве случаев, если горизонталь хороша, то, скорее всего, хороша и любая вертикаль. Если ваш лазер имеет более одной вертикали, вы можете проверить их соответствие друг другу. Самый простой способ сделать это в домашних условиях — посветить вертикали вдоль дверной коробки или угла комнаты. Убедитесь, что каждая вертикаль дает одинаковый результат.

Проверка отвеса

Последний метод, на который я собираюсь обратить внимание, это проверка отвеса от пола до потолка. Очень просто поместите лазер с функцией отвеса на землю и отметьте на полу точку/крест. На потолке отметьте отвес точкой/крестом. Поверните корпус лазера три раза 90 градусов, глядя как на пол, так и на потолок, и убедитесь, что лазер обеспечивает согласованный отвес точки/крест по сравнению с исходной точкой.
