Онлайн-калькулятор расчёта ленточного фундамента

Основные параметры ленточного фундамента (глубина заложения, высота и ширина ленты) подбираются согласно расчетам и с учетом характеристик грунта площадки и требований норм СП 22.13330.2011 «Основания зданий и сооружений» и СП 63.13330.2012 «Бетонные и железобетонные конструкции». Чтобы частично облегчить ваш труд, предлагаем воспользоваться онлайн-калькулятором расчёта ленточного фундамента, составленного с учетом указаний нормативных документов.

Расчёт диаметра арматуры и объёма бетонной смеси

Периметр фундамента, пм

Ширина фундамента, м

Высота фундамента, м

Количество рядов продольной арматуры

2345

Количество стержней арматуры в одном ряду

2345

Диаметр продольной арматуры, мм

101214161820

Диаметр поперечной арматуры (хомутов), мм

68

Шаг хомутов, мм

Длина используемых стержней продольной арматуры

6 м11,7 м

Общая длина внутренних стен, пм

Ширина фундамента, м

Высота фундамента, м

Количество рядов продольной арматуры

23456

Количество стержней арматуры в одном ряду

2345

Диаметр продольной арматуры, мм

101214161820

Диаметр поперечной арматуры, мм

68

Шаг поперечной арматуры, мм

Длина используемых стержней продольной арматуры

6 м11,7 м

Необходимые пояснения к расчетам арматуры

  • Под основным подразумевается фундамент под наружные стены.
  • Высота фундамента — расстояние от подошвы до верхнего обреза.
  • Расчет по минимальному диаметру выполняется из условия наименьшего допустимого процента армирования сечения с учетом конструктивных требований.
  • Минимальное число стержней продольной арматуры — 4.
  • Необходимо увеличить расчетное значение длины арматуры, если предполагается крепление стержней по длине внахлест.
  • Хомуты устанавливаются для сохранения продольной арматуры в проектном положении при заливке бетона.
  • Шаг хомутов зависит от высоты сечения и принимается не более 300 мм (согласно СП 63.13330.2012).

Расчёт состава бетонной смеси

После расчёта диаметра арматуры и требуемого объёма бетонной смеси предлагаем воспользоваться калькулятором расчёта состава бетона для ленточного фундамента. Более подробную информацию по выбору цемента и заполнителей вы сможете найти тут.

Объем бетона вследствие уплотнения может отличаться от расчетного ориентировочно до 10%.

Понравилась статья? Поделиться с друзьями:

Расчет арматуры для ленточного фундамента, примеры, онлайн-калькулятор

Стандартный калькулятор онлайн расчета фундамента ленточного типа помогает вычислить необходимое количество стройматериалов и подобрать армирование. Закладка связанного каркаса из стальных прутьев является обязательным этапом, эта конструкция противостоит силам растяжения, возникающим при подвижках грунта и воздействии весовых нагрузок. Для арматуры цель заключается в выборе правильного и оптимального в плане цены размещения прутьев, подбора подходящего типа и диаметра металлопроката, определении суммарного метража и веса. Основной регламентирующий документ – СНиП 52-101 от 2003 года.

Оглавление:

  1. Что учесть при составлении схемы?
  2. Самостоятельный расчет по шагам
  3. Полезные рекомендации

Исходные данные и условия для расчета арматуры

Этот этап проводится после определения ширины основы и проверки ее соответствия весовым нагрузкам и геологическим условиям участка. В начале известны назначение и этажность постройки, материалы, тип и однородность грунта, уровень подземных вод. Эти данные служат основой для выбора глубины закладки, оптимальной марки бетона, толщины подушки. Знание длины, высоты и ширины ленты позволяет без проблем получать величину объема монолита, его периметра и сечения. В процессе учитываются не только наружные стены, ленточный фундамент заливается под все несущие конструкции, включая внутренние перегородки, правильный онлайн-калькулятор всегда предлагает выбрать нужную схему.

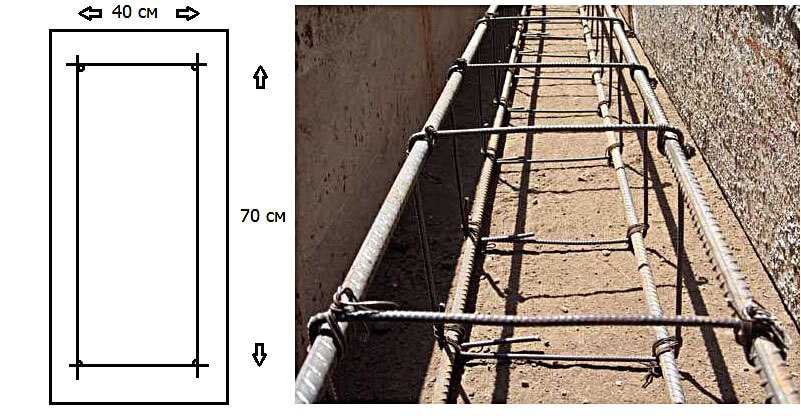

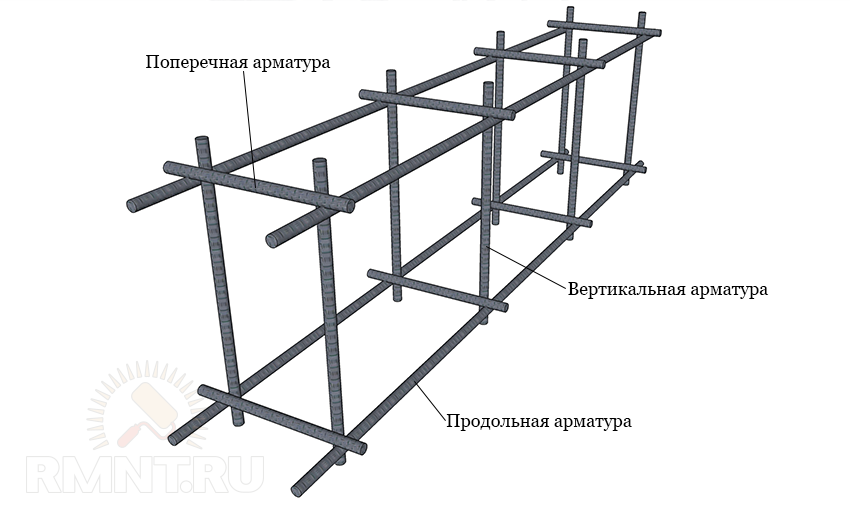

Самостоятельный расчет армирования начинается с составления схемы каркаса и определения необходимого диаметра прутьев. У ленточного типа предусматривается как минимум два ряда продольно расположенных стержней, это условие обязательно. СП указывают пределы при размещении и фиксации арматуры:

  • Максимальный промежуток между двумя продольными прутьями – 40 см. Выполнение этого условия подразумевает закладку дополнительного стержня при превышении ширины ленты свыше 50 см.
  • Расстояние от металла до боковых и нижних стен бетонной конструкции не может быть меньше 50-70 мм, верхних – 70-80. Но при этом крайние элементы каркаса не смещают в центр, в случае ленты это делает бессмысленным сам процесс армирования.
  • Интервал между рядами по вертикали варьируется от 60 до 80 см. С учетом вышеизложенного это означает, что при высоте фундамента в пределах 1 мм (т.е. мелкозаглубленного типа) двух поясов армирования достаточно, но при необходимости закладки ниже уровня промерзания грунта (1,5-2 м) или строительстве дома с подвалом частота рядов возрастает.
  • Поддерживающие (монтажные) вертикальные и поперечные ряды связываются в единую конструкцию и пересекаются друг с другом, шаг размещения варьируется от 30 до 80 см.
  • В качестве горизонтальных прутьев, принимающих и распределяющих основные нагрузки, используются изделия с периодическим профилем (имеющие маркировку АIII или А3). Для вертикальных и продольных допускается применение гладких марок (АI или А1, соответственно). Ребристая поверхность обеспечивает более качественное сцепление с частицами бетона.

Диаметр продольной арматуры для фундамента выбирается из учета требований СНиП: минимальное процентное соотношение стали в бетонной конструкции составляет 0,1% от ее сечения. Рассмотрим пример: для ленточного основания шириной в 40 см и высотой 1 м выбирается схема из 4 прутьев, требуемая площадь сечения – от 4 см2 и выше. Существуют специальные таблицы, помогающие подобрать оптимальный диаметр одного продольного стержня, в данном случае это 12 мм. При их отсутствии расчет проводят самостоятельно, величина сечения находится по формуле: F=π·R2, где π=3,1415, R – радиус. Для обеспечения равномерного распределения нагрузки все продольные элементы должны иметь одинаковый диаметр, при наличии изделий с разным сечением (к примеру, 14 и 12 мм) более толстые прутья укладываются снизу.

Минимальный диаметр остальной арматуры для связки составляет 6 мм, верхний предел в частном строительстве – 10. В отличие от продольных неразрывных прутьев эти стержни представляют собой отрезки нужной длины, немного превышающие высоту и ширину каркаса, т.е. выступающие за края стыков.

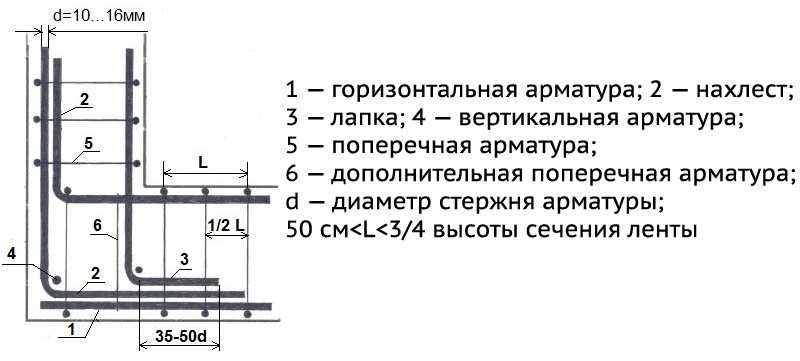

Рекомендуемый тип фиксации пересекающихся и угловых элементов – обвязка проволокой, сварочное соединение не подходит из-за риска коррозии и разрушения стыков.

Пример расчета

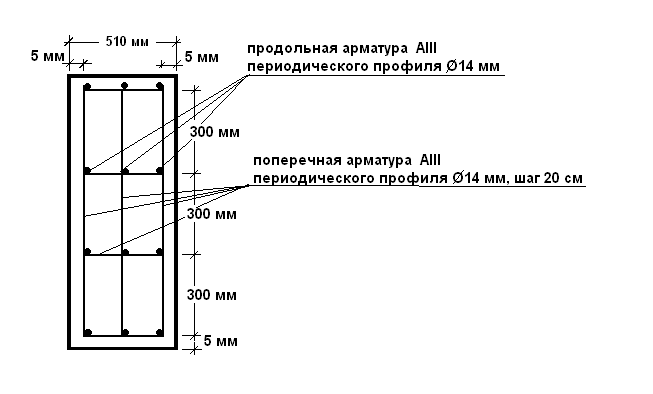

Исходные данные: для фундамента под деревянный дом с шириной ленты в 40 см и высотой в 100 требуется определить количество арматуры. Несущими являются только наружные стены, длина составляет 10 м, ширина – 6. С учетом вышеизложенных требований для данного дома подходит схема с 4 продольными ребристыми прутьями с диаметром в 12 мм, размещенных на расстоянии в 80 см между собой по высоте. Шаг вертикальных и поперечных стержней – 50 см.

Рекомендуемая последовательность расчета:

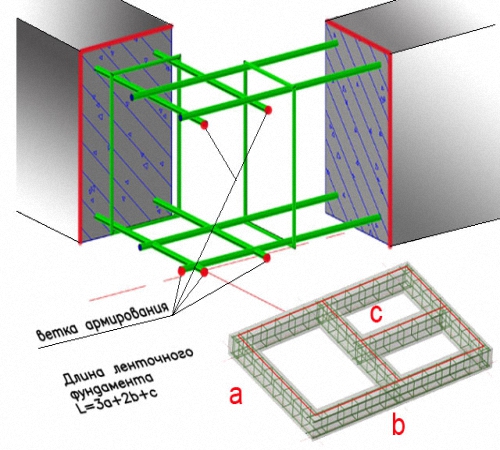

  • Определяется минимальный метраж для продольных рядов с учетом периметра здания: (6+10)×2=32 м. Соответственно, на схему из 4 прутьев потребуется не менее 88 м.
  • Рассчитывается общая длина арматуры для поперечных элементов каркаса: периметр дома делится на шаг размещения: 32/0,5=64 узла. Расстояние между продольными рядами – 30 см, но с учетом выступания концов за края стыка отрезки нарезают по 34 см как минимум (рекомендуемый запас для выполнения данного условия – от 10 %). Таким образом, для соединения каркаса поперек потребуется 64×0,34≈22 м арматуры.
  • Находится длина отрезков вертикальных стержней и их общий метраж. Для приведенной высоты ленточного фундамента она составляет 0,8+0,8×10 %≈0,88 м, для определения их количества число узлов умножают на 4. На них уйдет: 64×4×0,88≈225 м.
  • Требуемый вес (продукция реализуется в кг и тоннах). Используются стандартные значения для изделий выбранного диаметра: 1 п.м. металлопроката А3 сечением в 12 мм весит 0,888 кг, то же для гладкой разновидности 10 мм – 0,617. В итоге потребуется не менее 88×0,888=79 кг рифленой продукции и (225+22)×0,617=152 кг стали А1.

Приведенная схема расчета арматуры для ленточного фундамента является упрощенной и не учитывает запасы на закладку при соединении двух продольных прутьев (не менее 30 см), потребность в усилении углов и другие факторы. Большинство онлайн-калькуляторов их также не берет во внимание, полученный результат показывает необходимый минимум и помогает составить бюджет строительства. Для исключения ошибки предусматривается 10-12 % запас.

Что еще следует учесть, потребность в подушке

При возведении на сложных грунтах допустимый минимум диаметра арматуры составляет не 12, а 16 мм. То же относится к необходимости заливки конструкций тяжелыми марками бетона. Вне зависимости от типа постройки для соединения отдельных элементов армокаркаса используется вязальная проволока, а не сварка. Расчет ее количества несложный: число узлов умножают на длину отрезка на обвязку (30-50 мм), метраж пересчитывается в вес, из-за риска разрывов материал приобретается с 50-100 % запасом.

Арматура не укладывается на грунт, для предотвращения подобной ситуации под нижний ряд каркаса подкладывают кирпичи или специальные пластиковые стаканчики. Засыпка и трамбовка песчаной подушки под ленточное основание – обязательный этап, данный слой снижает нагрузку на нижний продольный ряд. На подвижных грунтах он занимает не менее 30 см. В особо сложных случаях организовывается фундамент с подушкой под ленту из тощего бетона толщиной около 10 см, армирование этого слоя необязательно.

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Ленточный фундамент славится своей универсальностью, поэтому его очень часто выбирают для возведения домов и придомовых построек. Конечно, если проектируется крупное здание, то не обойтись без тщательных расчетов, которые должны выполнять специалисты-архитекторы. Но при строительстве на своем участке небольших сооружений бытового или хозяйственного предназначения (бани, гаража, птичника, сарая и т.п.) – вполне можно обойтись и собственными силами.

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Это вовсе не означает, что расчеты не потребуются – любой ленточный фундамент должен отвечать определенным требованиям и нормативам, нарушать которые не рекомендуется. Одно из них – необходимое и достаточное армирование ленты. В решении этого вопроса помощь окажет калькулятор расчета минимального количества прутов арматуры для ленточного фундамента.

Ниже будут приведены краткие пояснения по проведению расчетов.

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Перейти к расчётам

Пояснения по проведению расчетов

Расчёт несложен: он базируется на специальной формуле, учитывающей площадь сечения фундаментной ленты – от нее зависит и необходимая общая площадь сечения продольных прутов основного армирования.

  • В качестве исходных величин принимается высота ленты (с учетом подземной, заглубленной ее части и цоколя) и ее ширина.
  • При ширине ленты более 150 мм настоятельно рекомендуется выполнять армирование минимум с двумя прутьями в каждом ярусе.
  • Если получено нечетное значение прутьев (от 5 и более), один «лишний» прут желательно поместить в нижнем ярусе, там, где лента испытывает максимальные нагрузки.

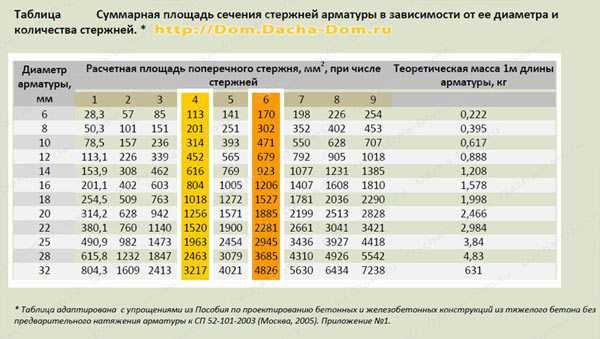

  • Количество прутов напрямую зависит от диаметра используемой арматуры – можно оценить, какой вариант станет более предпочтительным с точки зрения стоимости материала и сложности выполнения обвязки арматурного каркаса.

Цены на арматуру

арматура

После того как определились с числом прутьев для основного продольного армирования, можно перейти к расчетам количества арматуры, с учетом длины фундаментной ленты, перехлестов, угловых соединений и т.п.

Нюансы заливки ленточного фундамента

Качественно выполненный фундамент – основа безопасности и длительности эксплуатации всего здания. Много полезной информации по этому поводу можно почерпнуть из статьи нашего портала, посвященной заливке фундамента собственными силами.

Калькулятор расчета ленточного фундамента – расчет арматуры, бетона, опалубки

Предлагаем воспользоваться онлайн калькулятором по расчету количества бетона и арматуры для ленточного фундамента. Расчет материалов для монолитного ленточного фундамента под дом.

Онлайн-калькулятор монолитного ленточного фундамента поможет рассчитать необходимые при строительстве параметры. С его помощью можно уточнить нужные размеры фундамента и опалубки, узнать общий объём материалов, убедиться в соответствии диаметра арматуры нормам и определить расход бетона. Чтобы узнать, подходит ли ленточный тип фундамента для ваших целей, не забудьте проконсультироваться со специалистами.

При расчётах учитываются параметры, приведенные в СНиП 3.03.01-87, СНиП 52-01-2003 «Бетонные и железобетонные конструкции» и ГОСТ Р 52086-2003.

Ленточный фундамент – это замкнутая монолитная полоса из железобетона, которая проходит под всеми несущими стенами здания. Такое решение позволяет распределить нагрузку здания по всей площади ленты. Основные нагрузки такого фундамента сосредоточены на углах контура. Ленточный фундамент имеет ряд преимуществ перед сплошным: экономия материала, лучшее сопротивление силам вспучивания грунта. Вследствие этого он успешно предотвращает проседание или крен конструкции, построенной на нём.

При строительстве частных домов и других небольших сооружений, ленточный фундамент пользуется большой популярностью. Он достаточно экономичен и позволяет при этом добиться отличных эксплуатационных характеристик.

Ленточные фундаменты бывают нескольких типов. Они делятся на сборные и монолитные, а также на глубокозаглублённые и мелкозаглублённые. Какой ленточный фундамент выбрать? Это зависит от предполагаемой нагрузки, характеристик почвы, доступных материалов и других параметров, в каждом случае индивидуальных. Именно поэтому мы советуем первым делом проконсультироваться со специалистами.

Проектирование фундамента – один из самых ответственных этапов проектирования при строительстве здания. Если фундамент будет недостаточно крепок, это скажется на стабильности всей постройки. А исправлять ошибки фундамента – исключительно трудоёмкая и дорогостоящая работа.

Заполняя поля калькулятора, сверьтесь с дополнительной информацией, отображающейся при наведении на иконку вопроса .

Внизу страницы вы можете оставить отзыв, задать вопрос разработчикам или предложить идею по улучшению этого калькулятора.

Разъяснение результатов расчетов

Общая длина ленты

Она же – периметр фундамента (без учёта толщины, измеряется посередине)

Площадь подошвы ленты

Общая площадь опоры нижней части фундамента на землю. Нуждается в гидроизоляционных материалах.

Площадь внешней боковой поверхности

Общая площадь боковой поверхности фундамента, определяющая количество утеплителя.

Объем бетона

Необходимое количество бетона для заливки фундамента с выбранными параметрами. Указывается приблизительно, так как при заливке возможны уплотнения, а доставка не всегда гарантирует точный объём. Рекомендуем заказывать бетон с десятипроцентным запасом.

Вес бетона

Приблизительный вес бетона при средней плотности.

Нагрузка на почву

Нагрузка, которую оказывает ленточный фундамент на площадь опоры.

Минимальный диаметр продольных стержней арматуры

Рассчитывается по нормативам СНиП. Учитывается относительное содержание продольной арматуры в сечении ленты фундамента.

Минимальное количество рядов арматуры

Для противодействия естественной деформации фундамента под действием сил сжатия и растяжения необходимо устанавливать продольные стержни в разных поясах фундамента (вверху и внизу ленты).

Общий вес арматуры

Вес всех стержней арматуры, вместе взятых.

Величина нахлеста арматуры

Используйте данное значение, если вам придется крепить арматурные стержни внахлест.

Суммарная длина арматуры

Общая длина всех стержней арматурного каркаса, включая нахлёст.

Минимальный диаметр поперечной арматуры (хомутов)

Определяется исходя из норматив СНиП.

Шаг поперечной арматуры (хомутов)

Чтобы арматурный каркас имел жесткость и не был деформирован, следует учесть правильный шаг поперечной арматуры.

Общий вес хомутов

Масса хомутов, требуемых для строительства всего фундамента.

Минимальная толщина доски опалубки (при опорах через каждый метр)

Необходимая толщина досок опалубки при заданных параметрах фундамента и шаге опор через каждый метр. Рассчитывается исходя из ГОСТ Р 52086-2003.

Количество досок для опалубки

Число досок стандартной длиной 6 метров, которые потребуются для возведения всей опалубки.

Периметр опалубки

Общая протяженность опалубки с учетом внутренних перегородок.

Объем и примерный вес досок для опалубки

Такой объем досок потребуется для возведения опалубки. Вес досок рассчитывается из среднего значения плотности и влажности хвойных пород дерева.

Калькулятор ленточного фундамента для дома

Ленточный фундамент – монолитное основание дома, выполненное из прочных железобетонных блоков. Они укладываются по периметру здания и в местах расположения опорных конструкций, выдерживают значительные нагрузки. Строительство не предполагает использование тяжелой спецтехники, но при этом нужно точно рассчитать все параметры.

Калькулятор ленточного фундамента позволит безошибочно и быстро узнать размеры ленты, сборных элементов, количество бетона, диаметр арматуры. Онлайн расчеты производятся  в соответствии с нормами 52-01-2003 «Конструкции из железобетона и бетона», ГОСТ Р52086-2003 и СНиП 3.03.01-87.

Преимущества калькулятора расчета бетона и других параметров на ленточный фундамент

Сервис позволяет выполнить проектирование, определять какую нагрузку выдерживает основание дома, найти варианты экономии материалов не пренебрегая строительными нормативами. Расчет осуществляется по специальному алгоритму с учетом существующих стандартов. Для этого следует только указать первоначальные данные.

Калькулятор расчета ленточного фундамента онлайн облегчает строительство дома:

  • позволяет определить сроки заливки основания;
  • рассчитать размер арматуры, необходимое количество бетона;
  • визуально оценить, как будет выглядеть будущее основание.
  • узнать предварительную стоимость строительства.

Онлайн калькулятор позволит точно рассчитать необходимое количество стройматериалов для строительства основания частного дома, его размеры. В результате пользователь получает точную смету, наглядный и простой план, понятную и простую схему вязки арматуры, визуальную модель будущего строения.

Расчет арматуры и стройматериалов для ленточного фундамента

Введя исходные данные, пользователь сможет узнать, во сколько ему обойдется строительство основания коттеджа. Так с помощью онлайн калькулятора можно произвести расчет следующих параметров:

  • площадь основания;
  • количество бетонной смеси, обвязки;
  • вес металла;
  • размеры сборных элементов, количество досок;
  • допустимую нагрузку на грунт;
  • сколько выдерживает основание.

Калькулятор ленточного фундамента для дома – удобная онлайн программа, с помощью которой пользователь сможет узнать, как рассчитать нужное количество материала, получить подробную смету и сократить сроки строительства. В итоге сервис выдаст чертеж, с визуальным изображением будущего основания коттеджа.

Калькулятор расчета арматуры для ленточного фундамента — Стройка дома от и до

Всем известна информация, что практически для всех зданий необходимо прочное основание и его сила, мощность в первую очередь будет зависеть от массы постройки и ее архитектурных особенностей и нюансов, которые обязательно стоит учитывать в таком деле. Конечно, в таком случае, лучше всего использовать калькулятор расчета арматуры для ленточного фундамента, так как не факт, что вам удастся рассчитать это все самостоятельно, да еще и правильно, точно это все сделать.

Стоит упомянуть о значимости фундамента и о том, как важно сделать четкие и правильные расчеты. Фундамент является основой любого здания. Разновидность фундамента зависит от назначения, материала и типа конструкций. Одной из самых важнейшей частей фундамента является и считается строительная арматура, придающая бетону прочность на растяжение.

Конечно же, в данном деле очень важным является расчет арматуры, так как именно он позволяет Вам спрогнозировать средства, которые вам предстоит потратить на ваше строительство. Благодаря калькулятору расчета арматуры для ленточного фундамента, вы сможете знать конкретную сумму, которая вам понадобится. Такой калькулятор является » спасителем » для многих, так как рассчитать все самостоятельно очень трудно.

Чтобы рассчитать все в калькуляторе, вам нужно будет ввести определенные данные : длина и ширина ленты, высота фундамента, число ниток арматуры, вертикальные прутки через метров, количество прутков, диаметр арматуры. Пользуясь данным калькулятором, вы можете быть уверен, что все рассчитано правильно и точно, а также второе преимущества данной техники — удобство пользования.

Ведь, вам не придется указывать какие-либо параметры, которые могут подсказать или знать только специалисты или же указывать множества параметром, от вас потребуется только некоторые данные, известные вам и сразу же будет известен результат и ваша работа продвинется дальше. Третьим плюсом такого калькулятора можно считать мгновенное получение результата. Сотые доли секунды пройдут от момента нажатия кнопки » рассчитать » до появления необходимой и точной информации на вашем экране.

После того, как вы закончите расчеты с нагрузкой, можно произвести подготовительные этапы для работы.Если на участке имеются залежи верхних вод, то их стоит отвести, если же почва рыхлая или песочная, то проведите процесс забутовки траншеи и нужно увеличить ее высоту до сорока сантиметров с помощью легкого раствора. При слишком явной нагрузке конструкции на ленточной фундамент, следует укрепить его с помощью арматуры.

Калькулятор расчета ленточного фундамента

C помощью калькулятора в нашем справочнике, вы можете рассчитать объем бетона, необходимый для заливки ленточного фундамента, введя свои размеры, и вес арматуры на куб бетона.

Как рассчитать объем бетона?

Нецелые числа – вводите через точку (например, глубину 60 см вводите как 0.6).

Введите значения в поля ниже:

Фундамент должен быть рассчитан на нагрузку, которую на него будет оказывать дом. Поэтому предварительно стоит определить, из чего вы будете строить само здание, сколько потребуется закупить кирпичей, блоков или других стройматериалов.

Перед расчетом ленточного фундамента нужно:

  • составить подробный план будущего дома, в нем обязательно нужно отразить наличие подвала, его глубину;
  • определить, какой высоты будет здание, из какого материала вы будете его строить;
  • выбрать заранее утеплительные и гидроизоляционные материалы, также важно учесть материал внутренней и наружной отделки.

Ленточный фундамент может быть сборным, удобным в монтаже. Более массивный — монолит. После того как нагрузка на основание дома определена, можно уже выбирать параметры самого фундамента. Важно учесть состояние почвы в месте будущего строительства.

Рассчитывая глубину и ширину фундамента, нужно знать:

  • насколько сильной будет нагрузка дома;
  • на какой глубине проходят грунтовые воды;
  • до какого уровня промерзает грунт и какова его плотность.

Обычно фундамент углубляется в почву на 1800-2000 мм, если дом многоэтажный. Что касается менее тяжелых зданий (дача, баня), то в этом случае большая глубина для основания не нужна, достаточно 500 мм.

Какие ошибки допускают при возведении ленточного фундамента?

Если не учитывать свойства грунта, основание дома вскоре может дать трещины, из-за чего пострадает все здание.

Сам фундамент тоже может быть некачественным, если:

  • бетонный раствор изготавливался с небрежностью, и в него попали посторонние компоненты, например, земля;
  • использовался цемент более низкой марки, чем нужно;
  • в массу добавили слишком много воды, и она стала неплотной, после высыхания такой бетон не будет достаточно крепким.

Нужно уделять внимание всем мелочам. К примеру, стальные пруты для вязки каркаса должны быть строго определенного диаметра. Если использовать тонкую арматуру, можно сэкономить, но это впоследствии отрицательно скажется на здании.

Монтаж фундамента также требует опыта и сноровки. Бывает так, что строители укладывают гидроизоляцию под основание не везде, и из-за этого вода из бетона уходит в грунт. Ленточный фундамент становится менее качественным, если допускается такая ошибка. Для набора прочности бетон нужно некоторое время выдержать, прежде чем снимать опалубку, это условие тоже выполнятся не всегда, особенно если нужно сократить сроки строительства. Но это также губительно влияет на дом.

Чтобы не допускать ошибок, нужно уметь работать с ленточными фундаментами. Не менее важно закупить качественные плиты. Сделать это вы сможете в компании «Промстройдеталь». Также на нашем сайте вы можете точно рассчитать, сколько бетона понадобится для вашего объекта. Грамотно сделанные подсчеты помогут вам без лишних затрат и ошибок возвести надежный фундамент для жилого дома или промышленного комплекса.

Компания «Промстройдеталь» выпускает бетон с 2001 года. За все время нашей работы мы научились изготавливать не только строительные смеси, но и самые разные виды ЖБИ — лестничные марши, колодезные днища, плиты перекрытия, перемычки. Мы поставляем качественную продукцию своим клиентам, пользуясь собственным транспортом. Например, бетон мы привозим в миксерах, где он сохраняет свои свойства даже при длительной транспортировке.

Количество бетона на ленточный фундамент. Расчет арматуры бетона и ленточного фундамента.

Как рассчитать кубатуру фундамента? – Здесь помогут алгебра и геометрия школьного курса. В основном объем бетонной смеси рассчитывается по кубатуре внутренней емкости опалубки, которая определяется на этапе проектирования либо по чертежам, либо еще точнее по тем данным, которые снимаются с готовой конструкции.

Самое простое решение – воспользоваться специальной программой-калькулятором, в которую вводятся предполагаемые длина, ширина, высота и толщина стены фундамента. В результате получается точный объем необходимого раствора и даются рекомендации по его приготовлению из песка, цемента и щебня.

Фундамент – это основа всей несущей конструкции. От правильности произведенных расчетов и ее укладки зависят технические и эксплуатационные качества конструкции.Поэтому этап расчета стоимости строительства и составления соответствующей сметы очень важен.

Правильно рассчитанная кубатура – ​​это возможность избежать лишних денежных затрат на стройматериалы и не нарушать технологию процесса заливки.

Бетон измеряется по объему, а не по массе в связи с разницей значений веса 1 куб.м смеси разных марок. При наличии сложной геометрии фундамента процесс расчета облегчается за счет разделения конструкции на ее более простые составляющие.


Важность состава почвы

Для качественного обустройства основания необходимо определить тип грунта под возводимым сооружением. Грунты песчаного типа могут проседать, поэтому закладку фундамента производят на глубину 4-8 дм.

Глинистые грунты могут промерзать, поэтому траншея под устройство фундамента копается на всю его глубину. Глубина заливки основания также зависит от уровня промерзания основания, на что влияет географическое положение.


Если глубина обустройства основания зависит от состава грунта и расположения грунтовых вод, а длина будет зависеть от размеров строения, то ширина – от толщины возводимых стен – от 20 до 40 см. .Поэтому рассчитать базовый куб несложно, важно только определить его тип.

Это монолит, представляющий собой прямоугольный параллелепипед, расчет граней которого осуществляется по уже построенной конструкции опалубки или по чертежам.Табличка расположена под всей площадью здания.

Его давление на грунт минимально при сохранении значительных нагрузок на подшипники. Объем этой конструкции рассчитывается путем умножения площади основания цоколя на высоту опалубки.


Площадь подошвы рассчитывается путем умножения ширины и длины ростверка.

Например, для расчета базового куба с параметрами ростверка 10х12 м и высотой плиты 0.4 м, все значения нужно перемножить, чтобы получить 48 куб. м (10х12х0,4 = 48 м3). Для точности по этому результату рассчитывается кубатура армирующего слоя.

Ленточный фундамент

Это аналогичный прямоугольный параллелепипед с внутренней полостью, с возможным размещением внутри него опорных элементов для межкомнатных стеновых панелей.


Для малоэтажного строительства популярен ленточный фундамент благодаря высокой несущей способности, малым габаритам и простоте монтажа.Как рассчитать кубатуру фундамента в этом случае?

Для этого вычисляют разность, где в качестве уменьшенного выступает объем параллелепипеда от наружных стен опалубки, а в качестве вычитаемого – объем параллелепипеда от уже внутренних стен.


Например, при объеме основания 10х12 м с ленточным основанием шириной 0,4 м и глубиной 2 м, с дополнительной 1-й внутренней лентой толщиной 0,5 м:

  • Внешний параллелепипед будет 10х12х 2 = 240 м3;
  • Внутренний – (10-0.4-0,4) х (12-0,4-0,4) х2 = 206,08 м3;
  • Объем ленточного основания под несущие конструкции 240–206,08 = 33,92 м3;
  • Внутренняя ленточная основа (10-0,4-0,4)х0,5х2=9,2 м3;
  • Необходимый куб заполнения 33,92 + 9,2 = 43,12 м3.

Пример расчета фундамента смотрите на видео:

Свайная основа

— ориентированная группа опор, заглубленных в землю. Простая и экономичная основа.При его возведении методом бурения бетон заливают в заранее просверленные круглые колодцы.

В данном случае кубатура представляет собой сумму 2-х геометрических фигур. Первая фигура – ​​подошва, в виде широкого и невысокого параллелепипеда. Вторая фигура представляет собой столб в виде высокого и узкого параллелепипеда.


Эта величина умножается на количество стоечных опор в основании, которые располагаются по периметру через каждые 2 м.

Например, для строения 6х6 м с количеством стоечных опор 20 (4 угловых и 16 промежуточных), основание которых равно 0.5х0,5х0,2 м, а столбовые опоры 0,3х0,3х0,8 м, объем основания составит 20х0,5х0,5х0,2=1м3. Для столбовых опор эта величина составляет 20х0,3х0,3х0,8=1,44 м3. Соответственно кубатура заливки 1 + 1,44 = 2,44 м3.

Пример расчета свайно-ленточного фундамента смотрите на видео:

База буронабивная с монолитным ростверком

Объем основания в данном случае равен сумме кубов опорных элементов и плиты ростверка.Сложная структура разбивается на множество простых фигур, для которых объем рассчитывается отдельно.

Объем опорных элементов – произведение площади их основания на высоту от подошвы до нижнего края монолитного ростверка. А площадь круглого основания равна 1/4 произведения удвоенного диаметра и числа π (3.14).


Пример для 20 опор сечением 0,4м с углублением на 2.5 м и элемент ростверка 10х12х0,3 м:

Объем опор изготавливается как 20х (1/4х 3,14х0,4х0,4)х2,5 = 6,28 м3;

Кубатура элемента ростверка изготавливается как 10х12х0,3 = 36 м3;
Всего будет 36 + 6,28 = 42,28 м3.

Строительство базы — сложный и многоэтапный процесс. Полный курс расчета расходных стройматериалов – это масса нюансов, которые под силу сделать опытному инженеру.


Вот упрощенные модели расчета основы в помощь домовладельцу, который должен адекватно расходовать свои деньги на строительные процессы.

При строительстве здания важно правильно рассчитать фундамент. Рассчитать фундамент можно с помощью специалистов или самостоятельно с помощью калькулятора фундамента. Рассмотрим самые важные моменты, сюда входит расчет нагрузки, объем котлована и советы, которые необходимо учитывать при создании проекта фундамента дома. Для расчета фундамента можно воспользоваться калькулятором фундамента.

1. Рассчитайте вес конструкции дома.

Пример расчета веса конструкции дома : Вы хотите построить дом высотой 1 этаж, 5 м на 8 м, также внутренние стены, высота от пола до потолка 3 метра.

Подставляем данные и вычисляем длину стен: 5+8=13 метров, прибавляем длину внутренней стены: 13+5=18 метров. В итоге получаем длину всех стен, затем вычисляем площадь, умножаем длину на высоту: S = 18*3 = 54 м.

Рассчитываем площадь подвала , умножаем длину на ширину: S = 5*8 = 40 м. Мансардный этаж будет иметь такую ​​же площадь.

Вычисляем площадь крыши , длину листа умножаем на ширину, например лист кровли имеет длину 6 метров, а ширину 2 метра в итоге площадь одного лист будет 12 м, значит нам нужно по 4 листа на каждую сторону. Всего получится 8 листов крыши площадью 12 м.Общая площадь кровли составит 8*12=96 м.

2. Рассчитайте количество бетона, необходимого для фундамента.

Чтобы начать строительство здания, вам необходимо составить проект фундамента для частного дома, из которого вы сможете рассчитать необходимое количество стройматериалов для строительства. В нашем случае необходимо рассчитать количество бетона для создания фундамента. Тип фундамента и различные параметры служат для расчета количества бетона .

3. Расчет площади фундамента и веса.

Самый важный фактор – это грунт под фундаментом, он может не выдерживать больших нагрузок. Чтобы этого не произошло, нужно рассчитать общий вес здания, включая фундамент.

Пример расчета веса фундамента : Вы хотите построить кирпичное здание и подобрали для него ленточный тип фундамента. Фундамент углубляется в землю ниже глубины промерзания и будет иметь высоту 2 метра.

Затем вычисляем длину всей ленты, то есть периметр: P = (a + b) * 2 = (5 + 8) * 2 = 26 м, прибавляем длину внутренней стены, 5 метров, в итоге получаем общую длину фундамента 31 м.

Далее делаем расчет объема для этого нужно умножить ширину фундамента на длину и высоту, допустим ширина 50 см, значит 0,5см * 31м * 2м = 31м 2. Железобетон имеет площадь 2400 кг/м 3 , теперь находим вес конструкции фундамента: 31м3 * 2400 кг/м = 74 тонны 400 килограммов.

Площадь отсчета будет 3100 * 50 = 15500 см 2 . Теперь прибавляем вес фундамента к весу здания и делим на площадь отсчета, теперь у вас килограммовая нагрузка 1 см 2 .

Ну а если по вашим расчетам максимальная нагрузка превысила данные типы грунтов, то меняем размер фундамента, чтобы увеличить его опорную площадь. Если у вас ленточный тип фундамента, то вы можете увеличить его опорную площадь за счет увеличения ширины, а если у вас столбчатый тип фундамента, то увеличить размер столбов или их количество.Но следует помнить, что от этого увеличится общий вес дома, поэтому рекомендуется провести перерасчет.

При возведении фундамента любого строения важным этапом является решение вопроса, как рассчитать кубатуру фундамента. Представленная процедура не требует сложных математических расчетов и выполняется за считанные минуты при знании некоторых отдельных показателей.

Общие особенности расчета и возможные решения

По общему правилу расчет кубатуры фундамента устанавливают по объему возводимой опалубочной системы.Простыми словами, какова вместимость внутренней полости опалубки, такое количество бетона потребуется для возведения основания.

  Необходимое количество раствора поможет залить основание за один раз

Вы можете установить нужный показатель на этапе проектирования по имеющимся данным в чертеже. В то же время расчеты вторым способом позволят более точно провести расчет и заранее приготовить необходимое количество бетонной смеси.

Наряду с описанными выше способами определения объема, с развитием современных информационных технологий, разработчики получили возможность проводить расчет с помощью специальных программных средств, доступных в информационной сети Интернет.

Вбив необходимые значения, практически моментально можно получить не только нужное значение, но и консультацию специалистов по рациональному приготовлению смеси и рекомендуемым пропорциям составляющих компонентов.

Расчет кубатуры в зависимости от типа фундамента

Из курса школьной алгебры объем любого тела можно вычислить, найдя произведение его высоты, длины и ширины. Однако расчет кубатуры распространенных типов фундамента дома обуславливает учет их индивидуальных особенностей.

Расчет объема монолита

Основание этого типа имеет форму прямоугольного параллелепипеда, грани которого можно узнать, сравнив с эскизом на этапе планирования или реально обмерив возводимую опалубку.

При измерении высоты опалубки следует учитывать, что на ней выполняются отметки необходимого уровня бетона, и она возводится с запасом 10-15 см.

Посмотрите видео, в котором эксперт рассказывает, как правильно рассчитать монолитную плиту.

Объем представленной базы рассчитывается по общей формуле: В х А х В, где Н – высота, А – длина, В – ширина. Для наглядности стоит привести пример. Так, при глубине фундамента 0.8 м, длина 10 м и ширина 10 м, кубатура необходимого бетона 0,8 х 10 х 10 = 80 м3.

Для более точного расчета следует учитывать объем армированной сетки, размещаемой во внутреннем пространстве возводимой опалубки. Однако арматура не сможет сильно повлиять на общие характеристики из-за своих незначительных, в данном случае, габаритов.

Расчет объема ленты

Расчет кубатуры ленточного фундамента дома также сводится к расчету объема прямоугольного параллелепипеда за вычетом внутренних полых площадей.Несмотря на кажущуюся сложность, этот показатель легко рассчитывается на практике.

Для расчета необходимо вычислить объемы внешнего и внутреннего параллелепипеда по составленному чертежу, найти их разность, а затем к результату добавить кубатуру внутренних ленточных элементов.

Так, при размерах фундамента 12 х 15 м и ленте шириной 0,5 м, заглубленной в грунт на 1,5 м, с внутренней дополнительной лентой шириной 0,6 м кубатура основания рассчитывается следующим образом:

  1. Установите кубическую форму внешнего параллелепипеда: 12 х 15 х 1.5 = 270 м3.
  2. Определяем аналогичный показатель для внутреннего показателя: (12 – 0,5 – 0,5) х (15 – 0,5 – 0,5) х 1,5 = 231 м3.
  3. Находим разницу полученных значений: 270 – 231 = 39 м3.
  4. Рассчитываем кубатуру внутренней ленты: (12 – 0,5 – 0,5) х 0,6 х 1,5 = 9,9 м3.
  5. Общий объем заливки ленточного фундамента: 39 + 9,9 = 48,8 м3.

Счетный столбчатый фундамент

Объем оснований столбчатого типа рассчитывается как сумма объемов двух геометрических тел – параллелепипедов колонны и ее подошвы, умноженная на общее количество опорных элементов.

В цифровом выражении для сооружения 8х8 м с общим количеством стоек с шагом 2 м в 16 экземплярах (4 угловых и 12 вспомогательных), подошвы которых размером 0,6 х 0,6 х 0,3 м и корпус из опоры столба 0 , 4 х 0,4 х 1, рассчитывается по следующему принципу:

  1. Общий объем подошвы: 16 х 0,6 х 0,6 х 0,3 = 1,73 м3.
  2. Конечная кубатура стоечных опор: 16 х 0,4 х 0,4 х 1 = 2,56 м3.
  3. Общий объем необходимого бетона: 1.73 + 2,56 = 4,29 м3.

Посмотрите видео, как правильно рассчитать фундамент колонны своими руками.

Расчет объема буронабивного фундамента со сплошной ростверковой частью

Суммарная кубатура представленного типа фундаментов дома устанавливается как сумма объемов буронабивных столбовых опор (цилиндров) и монолитной плиты ростверковая часть (классический параллелепипед). Так же, как и при расчете кубических объемов оснований, представленных выше, для расчета общего объема бетона потребуется разбить фигуру на составные элементы, задать объем каждого из них и сложить полученные значения.

При этом необходимо помнить, что объем колонны или любого строительного элемента цилиндрической формы рассчитывается как произведение площади основания на высоту. В этом случае площадь подошвы находится по формуле:

, где π – математическая константа (3,1415…), D – диаметр окружности (подошвы).

Для наглядности приведем в качестве примера общий объем основания на 20 опорах диаметром 0,5 м и глубиной 2 м в грунте поддерживающих ростверк размерами 10 х 15 х 0.5 м, устанавливается по следующему принципу:

Кубатура столбов: 20 х (3,14 х 0,5 х 0,5/4) = 7,85 м3.

  1. Кубический размер марсоходной части: 10 х 15 х 0,5 = 75 м3.
  2. Общий объем: 7,85 + 75 = 82,85 м3.

Заключение


Расчет кубатуры фундамента – мероприятие достаточно простое. Расчет необходимого количества бетона осуществляется на интуитивном уровне и полностью реализуется самостоятельно без специальных знаний в строительстве.

Правильно рассчитав необходимый показатель, любой заказчик легко сможет заранее спрогнозировать свой бюджет и рассчитать необходимое количество смеси, что сэкономит массу времени.

Комментарии:

  • Расчет плитного фундамента
  • Расчет столбчатого фундамента

Для приобретения необходимого количества материалов необходимо знать формулу, как рассчитать кубатуру фундамента, и уметь ею пользоваться.Без этой величины количество заказанного бетона или количество материалов, закупленных для его самостоятельного изготовления, непременно окажется намного больше или меньше. Для работ по заливке основания обе эти ситуации одинаково губительны.

Какие данные нужны для расчета?

Кубичность фундамента в большинстве случаев считается равной внутреннему пространству опалубки. Из этого логично следует, что, узнав максимально точный объем опалубки, вы одновременно узнаете и точную кубатуру фундамента.

В зависимости от проекта конструкция опалубки может быть:

Зная размеры опалубки, расчет кубатуры фундамента можно выполнить до или после его установки с помощью замеров. Второй вариант даст более точные результаты, поэтому при заливке фундамента покупным бетоном лучше использовать именно его. Используя первый вариант, вы сможете получить все необходимые стройматериалы еще до начала работ, что очень важно, если бетон предполагается делать непосредственно на строительной площадке.

Независимо от выбора опции, для ее выполнения потребуются следующие данные:

  • длина канала;
  • ширина траншеи;
  • высота опалубки.

Для каждого вида опалубки определение ее объема имеет свои особенности, которые вам обязательно следует знать.  Для наиболее точного определения необходимого объема бетона необходимо рассчитать кубатуру армирующей сетки и уменьшить полученную кубатуру фундамента на ее значение.Но на практике такой расчет армирующих поясов редко выполняется даже профессиональными проектными организациями. Для одно- или двухэтажных частных домов объем арматуры, закладываемой в их основание, не настолько велик, чтобы его нельзя было опустить без особого ущерба для точности расчетов.

Вернуться к содержанию

Расчет плитного основания

Этот тип фундамента наиболее удобен для проведения расчетов. Он выполнен в виде прямоугольного монолитного параллелепипеда.Для определения объема ящика достаточно сначала длину умножить на ширину, чтобы узнать площадь, а затем полученное значение умножить на его высоту.

Например, есть монолитная плита размером 9х12 м и толщиной 35 см. Во-первых, 9 м ширины нужно умножить на 12 м длины плиты. В итоге получается 108 м² единственной площади будущей плиты. Далее следует площадь подошвы, умноженная на высоту плиты: 108 м², умноженная на 0.35 м, даст в сумме 37,8 м³. Соответственно, для заливки такой плиты понадобится 38 кубометров готового бетона.

Если плита выполнена с дополнительными ребрами жесткости, то к полученному результату следует добавить их объемы. Чаще всего их делают 4, по одному с каждой стороны плиты. Сначала нужно узнать объем одного ребра, а потом результат умножить на их количество.

В приведенном выше примере плита может иметь два ребра жесткости длиной 9 м и два ребра жесткости длиной 12 м.Их ширину и высоту обычно делают одинаковой, например, шириной 30 см и высотой 25 см. Следовательно, объем 9-метрового ребра составит: 9х0,3х0,25 = 0,675 м³. Два таких ребра будут 0,675х2=1,35 м³.

Объем 12-метрового ребра составит 12х0,3х0,25=0,9 м³. Объем двух ребер 0,9х2=1,8 м³. Общий объем такой плиты будет 37,8+1,35+1,8=40,95 м³.

Вернуться к содержанию

Расчет для ленточной основы

Если плита представляет собой монолитный прямоугольный параллелепипед, то лента представляет собой такую ​​же геометрическую фигуру, но внутри полую.Причем в этой полости могут быть расположены один или несколько дополнительных элементов для поддержания внутренних несущих стен.

Есть два варианта подсчета. Первый заключается в вычислении объемов двух параллелепипедов: по внешнему периметру и внутреннему полому пространству. Затем из полученного большего числа необходимо вычесть меньшее и к полученному значению прибавить отдельно рассчитанные объемы внутренних элементов. Второй вариант предусматривает подсчет по каждой ленте отдельно.В этом случае общая кубатура фундамента будет суммой полученного значения всех его лент.

Например, ленточная основа 9х12 м с шириной ленты 40 см и высотой опалубки 1,5 м с дополнительной внутренней лентой шириной 40 см.

В первом варианте расчет будет производиться следующим образом: сначала распознается объем внешнего параллелепипеда (9х12х1,5м), который в конкретном примере составит 162 м³. Затем узнается объем внутреннего параллелепипеда, который будет равен 137.76 м³ ((9 м-0,4 м-0,4 м) x (12 м-0,4 м-0,4 м) x1,5 м). Разница в полученных значениях и будет искомой кубатурой для наружной ленты фундамента: 162 м³-137,76 м³ = 24,24 м³. Для получения конечного результата к полученному значению необходимо добавить объем внутренней ленты. Легко узнать: (9 м-0,4 м-0,4 м) х 0,4 м х 1,5 м = 4,92 м³. Общая кубатура приведенного в примере фундамента составит 24,24 + 4,92 м³ = 29,16 м³.

Для расчета ленточного фундамента нужно периметр умножить на длину и ширину.

Если этот способ кажется вам слишком сложным, то можно поступить иначе. Сначала нужно узнать объем одной длинной ленты. В приведенном выше примере это будет 7,2 м³ (12 м х 0,4 м х 1,5 м). Затем нужно узнать объем одной ширины ленты.

Алгоритм расчета будет следующим: из общей длины ленты с шириной основания 9 м вычесть 0,4 м ширины длины ленты и еще раз вычесть 0,4 м из ширины второй ленты длины. Остальное просто: 8.2 м х 1,5 м (высота) х 0,4 м (ширина) = 4,92 м³.

Основание имеет две ленты в длину, поэтому результат длинной ленты необходимо удвоить: 7,2 м³ x2 = 14,4 м³. Результат ширины ленты нужно утроить, потому что в примере выше внутренняя лента имеет те же размеры, что и внешние. Если размеры наружной и внутренней лент не совпадают (а это бывает почти всегда), то расчет необходимо проводить сначала для наружных, а затем отдельно для внутренних.Но в приведенном примере все предельно просто: 4,92 м³ х3 = 14,76 м³. Для определения общего объема опалубки следует сложить полученные результаты: 14,40 + 14,76 = 29,16 м³. Нетрудно убедиться, что результат, независимо от метода подсчета, будет один.

Иногда встречаются ленточные фундаменты в виде расширяющейся к основанию трапеции. При такой форме ленты необходимо предварительно определить ее площадь сечения. Для этого прибавьте его к ширине основания вверху и разделите результат на 2.Затем умножьте полученное значение на высоту ленты и умножьте площадь сечения на длину ленты (или на их общую длину, если все ленты одинаковой ширины и высоты))

Если в приведенном примере ленты будут такой формы, например, внизу 50 см, а вверху 40, то следует считать так: (0,5 м + 0,4 м): 2х1,5 м х длина ленты. В совокупности все полученные результаты дадут общий желаемый результат.

Сегодня в зависимости от грунта, на котором планируется возведение здания, применяют три основных типа первичных элементов.

  1. Монолитный.
  2. Лента.
  3. Столбчатый.

Каждый из вышеперечисленных типов фундамента имеет свои преимущества и недостатки. Это связано с тем, что каждый тип фундамента по-разному ведет себя на разных грунтах в зависимости от этажности возводимого здания.

Монолитный

Представляет собой монолитную решетчатую плиту из железобетона.Производится путем заливки всей площади будущего здания бетоном. Этот тип фундамента очень популярен при строительстве зданий на плавучих или рыхлых грунтах.

Преимущества:

  • Простота изготовления.
  • Возможность возводить сооружения на грунтах, обладающих плавучестью или большой просадкой.

Недостатки:

  • Из-за необходимости большого количества бетона и арматуры этот тип фундамента является дорогостоящим.
  • Очень трудоемкий производственный процесс.

Лента

Изготавливается из железобетона и прокладывается только под несущими стенами здания и между перегородками помещений. Этот тип первичных элементов предпочтительно использовать для зданий с толстыми стенами или перекрытиями. Также для зданий, в которых требуется производить подвальное оборудование.


Преимущества:

  • Высокая прочность.
  • Долгий срок службы.
  • Возможность использования для домов различной формы.

Недостатки:

  • Из-за необходимости проведения земляных работ процесс строительства сильно затягивается.
  • Высокая стоимость материалов.
  • Процесс, отнимающий много времени.

Столбчатый

Является одним из распространенных видов базы, так как имеет низкую себестоимость изготовления. Как правило, применяется на плавучих грунтах для построек с легкими стенами. Производится путем установки железобетонных столбов, а пространство между ними засыпается землей.


Преимущества:

  • Не требует трудоемких затрат на строительство.
  • Низкая стоимость изготовления.

Недостатки:

  • Сложность установки.
  • Нельзя использовать для зданий с толстыми стенами.
  • Низкая устойчивость на плавающих грунтах.

Основным аспектом выбора фундамента является тип грунта, на котором планируется строительство здания.Также выбор первоэлемента зависит от типа здания его этажности, тяжести стен и потолка.


Влияние грунта на глубину фундамента

Незнание особенностей грунта, на котором планируется строительство, любой постройки может привести к тому, что она начнет проседать и разрушаться.

Как правило, верхний слой земли имеет значительное количество органических остатков, что сказывается на его неравномерной просадке и усадке.Поэтому такой слой грунта нельзя использовать в качестве подушки под основание.

Лучше всего для закладки фундамента подходят крупные, средние песчаные и гравийные грунты. Минимальная, глубина для закладки может быть 0,5 метра. Если почва состоит из мелкого песка или супеси, стоит учитывать уровень грунтовых вод. Так как песок, набрав воды, теряет свои несущие свойства. Также при промерзании такой грунт может неравномерно вспучиваться и проседать.

Что касается глинистых и супесчаных грунтов, то они обладают хорошими несущими свойствами, но при намокании начинают проседать под собственным весом.

Для того, чтобы определить, на какую глубину необходимо закладывать фундамент, нужно руководствоваться следующими особенностями.

  • Этажность здания, тип конструкции, тяжесть стен и полов.
  • Величина нагрузок на перспективу.
  • Глубина первичного элемента в соседних зданиях (если они есть).
  • Геологические и гидрогеологические свойства грунта, на котором планируется строительство.
  • Подошва земли под фундаментом не должна быть пучинистой.
  • Максимальная глубина промерзания в местах, где планируется строительство.

Обладая всей информацией о вышеперечисленных особенностях, вы сможете определить наиболее подходящую глубину закладки фундамента.

Формула расчета кубатуры фундамента

Для расчета кубатуры первичного элемента используйте формулу расчета объема. Для чего я использую следующие данные:

Эти данные перемножаются между собой и получают кубическую площадь основания.Пример ШхВхГ = куб. Также стоит помнить, что бетон имеет свойство давать усадку при высыхании, это связано с испарением из него воды, поэтому при расчете кубатуры следует учитывать этот фактор. На сколько процентов усаживается бетон, зависит от марки бетона и узнать эти данные можно из его спецификации.

Как рассчитать

Для каждого вида первичных элементов существует своя методика расчета необходимого объема бетона.Также для расчета необходимо знать тип грунта и его несущие свойства. Расчет объема первичной основы по каждому из видов производится следующим образом:

  • Плита монолитная. Для расчета плиточного основания необходимо знать площадь возводимого здания и толщину залитого первоэлемента. Имея эти значения, достаточно их перемножить между собой, чтобы получить необходимое количество бетонных кубов.Также, если в базовом проекте предусмотрены ребра жесткости, необходимо рассчитать объем каждого ребра и добавить их к общему количеству кубометров фундамента.
  • Ленточное основание. Для расчета объема ленточного первичного элемента достаточно разделить его на условные стены. Затем вычислите их объем, умножив их ширину на высоту и длину. Полученные результаты необходимо суммировать между собой. Таким образом, будет известно, сколько кубометров бетона необходимо для закладки ленточного фундамента.
  • Столбчатое основание. Расчет объема первичного элемента сваи производится следующим образом, объем одной сваи умножается на их количество, в результате получается необходимое количество бетона. Единственной сложностью при расчете свайного фундамента является расчет объема одной колонны, так как их форма может быть как цилиндрической, так и пятиугольной. Расчеты объема простых цилиндрических фигур производят следующим образом: площадь круга (3.2, где R — радиус сваи, половина ее диаметра) основания колонны умножается на ее высоту.

Также при расчете объема первичной основы могут возникнуть более сложные расчеты. Например, когда на одном объекте используется несколько типов фундаментов. В таких случаях необходимо произвести отдельный расчет каждого из видов, а затем обобщить результаты.


Пример расчета

Предположим, вы хотите заложить ленточный фундамент под одноэтажный жилой дом длиной 10 метров и шириной 6 на ровном участке.В этом случае грунт гравийный и минимальная глубина заложения первичного элемента может составлять 0,5 метра. Ширина фундамента также планируется 0,5 метра.

Таким образом, имеются все необходимые данные для расчета, состоящего из следующих шагов:

  1. Необходимо узнать общую длину закладываемого фундамента. Для этого необходимо суммировать длину и ширину здания между собой. Пример D 10мх2 = 20м и W 6мх2 = 12м, 20м + 12м = 32м общая длина основания.
  2. Имея общую длину первичного элемента, можно вычислить кубатуру, умножив его высоту на ширину и длину. Пример 0,5м х 0,5м х 32м = 8 куб.м.

По результатам примера следует, что для закладки фундамента под дом размером 10 на 6 метров примерно (поскольку процент усадки бетона неизвестен) необходимо 8 кубометров бетона.

Если плиточное основание будет использоваться на этом же доме, то расчет будет следующим:

  1. Нужно узнать общую площадь фундамента, для этого умножаем длину здания на его ширину.Пример Д 10м х Ш 6м = 60 кв.
  2. Полученную общую площадь фундамента необходимо умножить на его толщину. Пример 60 м2 х Т 0,5м = 30 куб.

Как видно из примеров, методика расчета кубатуры основания не содержит ничего сверх естественного, так что ее может рассчитать любой человек, не имеющий архитектурного образования.

Ориентировочная стоимость

  1. Земляные работы. Стоимость земляных работ в среднем 150 рублей за куб.м. То есть за ров глубиной 0,5 м и шириной 0,5 м, за ленточный первичный элемент для дома 10 на 6 метров придется заплатить 1200 руб. Пример L 10мх2 = 20м и Ш 6м х 2 = 12м, 20м + 12м = 32м, Д 32м х Ш 0,5м х Ш 0,5м = 8 кубометров земли которые умножаем на стоимость работ 8х150 = 1200 рублей.
  2. Укладка песчаной подушки.  После того, как котлован готов, необходимо сделать песчаную подушку по всему периметру фундамента толщиной 0.2 метра. Следовательно, 32м х 0,5 м х 0,2 м = 3,2 кубометра песка. Примерная стоимость песка 600 рублей за куб 600х3,2 = 1920 рублей. Также нужно учитывать стоимость работ, которая составляет 100 рублей за куб, выходит 1920 + 320 = 2240 рублей.
  3. Укладка щебеночного основания. Щебень для фундамента также уложен по всему его периметру толщиной 0,2 метра. Из предыдущих расчетов известно, что при такой толщине необходимо 3,2 кубометра гравия.Стоимость щебня с доставкой примерно 1500 рублей, а стоимость его укладки 150 рублей за кубометр. Итого 4980 рублей за работу и щебень.
  4. Монтаж опалубки.   Для опалубки, как правило, используют обрезную доску толщиной не менее 0,2 мм и брус 50 х 50 мм для распорок. При высоте опалубки 0,5 м и ширине доски 30 см и длине 6 метров необходимо 16 штук. Стоимость одной доски примерно 200 рублей за штуку, получается 3200 плюс 700 рублей за брус итого 3900 за опалубку.
  5. Бетонная заливка . Как известно из предыдущих расчетов, для заливки фундамента необходимо 8 куб. Стоимость одного кубометра бетона марки М 300 составляет 4200 рублей. Получается, что стоимость бетона составит 33 600 руб.

Рассчитав примерную стоимость работ и материалов, можно подытожить: 1200+2240+4980+3900+33600=45920 руб.; ориентировочная стоимость ленточного основания будет обнародована.

Ленточный фундамент.Расчет и устройство ленточного фундамента. | Бетон

Строительство здания начинается с его основы — фундамента. Качественный и надежный фундамент для построения любого надежного существования без риска обрушения. Наиболее распространенным стандартом для многочисленных конструкций является сплошной фундамент. Он прекрасно подходит для небольших деревянных заборов, домов и суровых многоэтажных домов.

Ленточный фундамент. Расчет и устройство ленточного фундамента.Представляет собой бетонную конструкцию, которую закладывают в землю по периметру возводимого строения с учетом капитальных пристроек и стен. Этот фундамент характеризуется большим количеством преимуществ — он легко, быстро и просто монтируется, идеально подходит для подземных гаражей, подвалов и цокольных этажей.

Есть четыре вида ленточных фундаментов — Качественные, заглубленные, мелкозаглубленные и монтажные.

Ленточный мелкозаглубленный фундамент

Этот тип ленточного фундамента часто используется для строительства небольших и простых коттеджей.Он идеально подходит для построек из дерева, бруса, бревен и небольших домов из камня. Фундаменты такого типа закладываются на глину или песок, глубина зависит от типа грунта. Средняя глубина кладки составляет шестьдесят сантиметров. К преимуществам относятся экономичность и простота.

Встраиваемая ленточная основа

Заглубленный фундамент идеально подходит для тяжелых и массивных конструкций, больших зданий с перекрытиями и массивными стенами, подвалов и погребов. Во избежание неприятностей перед закладкой фундамента необходимо провести тщательный анализ грунта.Средняя глубина кладки на двадцать пять сантиметров превышает глубину промерзания грунта. Такой тип фундамента требует большего расхода материалов и затрат человеческого труда.

Монолитный ленточный фундамент

Часто сплошной фундамент используют для конструкций из бревен и легких домов. Хорошо подходит для грунтов, имеющих высокую усадку, рыхлых и мягких грунтов. Этот тип фундамента может быть установлен под любую форму здания. Монолитный ленточный фундамент представляет собой бетонную ленту по периметру дома.Отличается долговечностью, прочностью, не требует специальной техники для укладки. Для устройства монолитного фундамента используют бетонный, пенобетонный и железобетонный материал. Перед закладкой фундамента сначала проводят анализы грунта и роют соответствующие траншеи, после чего на дно котлована укладывают металлическую или деревянную арматурную опалубку, которую заливают бетоном. После усадки сплошной фундамент не должен возвышаться над землей более чем на тридцать сантиметров.

Сборное ленточное основание

Часто ленточный монтажный фундамент применяют при строительстве малоэтажных домов.Даже для возведения небольшого здания необходимо соорудить подушку фундамента. Для устройства сборного фундамента необходимо подготовить несколько бетонных блоков для надежного крепления раствором, в котором используется цемент. Фундаментные блоки бывают пустотелые и полнотелые. Первый изготавливается из силикатного и рядового бетона, а второй — из бутового и силикатного бетона.

с основанием

Для возведения фундамента с кирпичным цоколем используются надежные и устойчивые к воздействию окружающей среды материалы.Эти фундаменты отлично противостоят ветру, осадкам на здании и колебаниям температуры. Качество используемых материалов зависит от сухости подвала и первого этажа. Цоколь представляет собой конструкцию, которая располагается в верхней части фундамента. Его строительство – дело ответственное и серьезное, требующее внимательного подхода.

Расчет ленточного фундамента

Для расчета ленточного фундамента нужно заранее знать некоторые параметры — высоту заливки, ширину и стены по периметру, которые будут на нем возводиться.Это необходимо для определения полного объема отливки.

Например, прямоугольный ленточный фундамент имеет длину — десять метров, ширину — три с половиной метра, высоту отливки — двадцать сантиметров, ширину пояса (отливки) — 0,18 метра. Для определения суммы следует умножить ширину периметра комнаты и стен на высоту отливки. V = 27 х 0,2 х 0,18 = 0,972 м3.

На этом расчет ленточного фундамента не заканчивается, теперь нужно определить количество внутри.Определяется путем умножения длины и ширины фундамента на высоту заливки: 10 х 3,5 х 0,2 = 7 м3. Из этого результата вычитается количество отливки: 7 – 0,97 = 6,03 м3. Таким образом, получаем объем, равный отливке 0,97 м3, а объем наполнителя равен 6,03 м3.

Теперь нужно подсчитать количество приспособлений, предназначенных для армирования. Если использовать арматуру диаметром двенадцать миллиметров, на которую будет укладываться горизонтальный стержень и два вертикальных — один стержень через два метра, при периметре получим 27 метров 54 метра арматуры по горизонтали.Считаем вертикальные бары: 54/2+2=110 баров. Добавляем еще стержней по углам, поворотам — 114 стержней. При высоте стержня — семьдесят сантиметров получится 114 х 0,7 = 79,8 погонных метра.

Последним этапом является расчет опалубки. При его постройке доски имеют толщину два с половиной сантиметра, длину — шесть метров, а ширину — двадцать сантиметров. Рассчитываем площади боковых поверхностей фундамента. Для этого периметр умножается на высоту отливки и на два (27 х 0.2) х 2 = 10,8 м2. Далее посчитайте площадь одной доски. Для этой длины доски умножить на ее ширину 6 х 0,2 = 1,2 м2. Разделив площадь боковых поверхностей фундамента на площадь одной доски, получим количество досок: 10,8:1,2=9 шт. После расчетов приступайте к заливке фундамента.

Устройство ленточного фундамента своими руками

Устройство ленточного фундамента своими руками для начала разбивки его оси, которая выполняется с помощью теодолита, затем выкапывается траншея для ленточного фундамента.Для этого раньше использовали ручной труд. Сегодня парк строительной техники разнообразен. Например, есть мини-экскаваторы, которые быстро и легко справляются с этой задачей.

Начинают с заполнения траншеи песком, его плотно утрамбовывают, сверху насыпают щебень или гравий. Толщина каждого слоя около двадцати сантиметров. На верхний слой выкладывается «под бетонку», то есть слой затирки сантиметров десять. После этого в зависимости от погоды фундамент держал более десяти дней.

Затем приступайте к следующему этапу — укладке светильников внутри и снаружи. Стержни связываются между собой вязальной проволокой. Важно при выборе клапана учитывать, что он имеет антикоррозийное покрытие. В зависимости от тяжести возводимых полов и стен иногда необходимо соорудить усиленный каркас.

Следующий этап — установка опалубки для фундамента и бетонирование. Для опалубки можно использовать разные материалы — фанеру, доски, шифер, металлический настил.

Завершающий этап устройства ленточного фундамента — заливка бетона в опалубку. По окончании этого процесса бетон следует проткнуть в нескольких местах щупом для выпуска воздуха снаружи и постучать деревянной киянкой. Опалубку снимают через три дня и выдерживают в подвале три недели, после чего приступают к возведению здания.

(PDF) Технология армирования плотного фундамента башни Hongyun Building B

устойчивость: σ = N/φ A+ Mw /W ≤ [f].По типу: σ- напряжение сжатия колонны; N-осевое давление, расчетное значение

; φ – коэффициент устойчивости элемента на осевое сжатие; Согласно коэффициенту гибкости λ=h/i,

После просмотра таблицы φ=0,265; А-площадь поперечного сечения вертикального стержня, А=8,444 см2; [f]-конструкция

значение всеобъемлющей прочности вертикальной стойки, [f] = 206 Н/мм2.

Второй метод сочетания нагрузок используется для получения максимальной силы реакции опоры

опорной стойки на опорную балку: Nmax=0.617Q1L + 0.583Q2L

, рассчитанный по n = 0.617 × 3.960 × 1.500 + 0.583 × 3.780 × 1.500 = 6,971KN

Σ = 6.971 × 1000 / (0.265 × 8,444 × 100) + 1.886 × 1000 / 16.123 = 148.155n / mm2

Проверить устойчивость вертикальной стойки < [f] на соответствие требованиям.

3. Технология устройства армирования ростверка

3.1. Обработка арматуры

Строительное оборудование, включая станок для резки стального стержня типа GJ5-40, станок для гибки стального стержня типа GJ7-40

, станок для правки стержней, станок для гибки хомутов, башенный кран h3514

, башенный кран FO23B.

Сталь и лист проверяются в соответствии со стандартом стали. Проверка включает в себя

отметку диаметра резервуара периодической печи, а также сертификат качества и проверку качества внешнего вида

. Чертежи и общая компоновка знакомы. Сочетание стального стержня на основе

основано на различных спецификациях по длине в соответствии с ожидаемой длиной, а

сокращает материал, чтобы уменьшить короткую головку и уменьшить потери.Разлом может иметь усиленную

U-образную форму или явление изгиба. Длина обработки гибки арматурного стержня должна быть

точной и допустимым отклонением + 10 мм. Гибка прутка по чертежам бывает двух видов

в том числе 90 и 135 градусов, где диаметр гибки стали D не менее диаметра

стального прутка в 4 раза. Стальная форма и плоскость не подвержены деформации.

Места изгиба стали не должны иметь трещин.Для стали двух сортов и выше уровня стали

нельзя снова согнуться над двумя. Отклонение изгиба стального стержня, общая длина

10 мм, изгиб точки изгиба армированного стержня 20 мм,

изгиб арматуры высоты изгиба 5 мм, длина хомута 5 мм.

3.2. Стальная лента

Количество стальных стержней, диаметр, форма, размер и расстояние между ними соответствуют требованиям единой карты материалов

, если есть ошибка, немедленно исправленная и дополненная.Крепежная проволока

и крепежные инструменты (стальные крюки, небольшой лом, крепежная рама и т. д.) подготовлены по

и используются с проволокой 20~22. 22 проволоки можно использовать только для стальных труб диаметром менее 12 мм. Металлические прокладки, отличные от

, такие как мрамор, используются для контроля защитного покрытия бетона. Толщина подушки

равна толщине защитного слоя. Когда амортизирующий блок

используется в вертикальном направлении, можно использовать пластиковый амортизирующий блок.Арматурный стержень

соединяется с стыком, а положение стыка должно быть расположено

на наименьшем расстоянии. Длина анкеровки натяжного стального стержня устанавливается по атласу конструкций

03G101.

Линия распорки сброса фонтана устанавливается по схеме на

стыковочных планках днища плота. Плот для толщины листа составляет от 3,5 м до 4,2 м, чтобы обеспечить точное расположение

верхнего усиленного ребра.Диаметр стержня двух верхних рядов составляет 28 мм. общая арматура

, рассчитанная с использованием кронштейна 63, расстояние между каналами 1,5, железобетон

, практика прикрепленной нагрузки, прикрепленной не стабильно. Вертикальные стальные колонны соединены

с монолитным плотом. Вставленная арматура, коэффициент хомута хомута колонны должен сузить диаметр хомута колонны

, чтобы соединиться и избежать оси колонны. усиленные колонны

открытый пол также принимают часть обруча колонны типа инструмента, который может быть сложен в диаметре хомута колонны.

Нахлест арматуры верхней колонны. При изменении поперечного сечения колонны

открытая часть арматурного стержня нижней колонны должна быть точно

Деревянный дом, сруб, проектирование, строительство

Архитектурно-строительная компания “ArchiLine Wooden Houses – Houses for Health” специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и бань из оцилиндрованного бревна, профилированного бруса и клееного бруса.
ООО «АрхиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах – Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах, ОАЭ, Польша, Россия, Франция. больше

Дом из натурального дерева из клееного бруса “Мираж” – компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Идеальное решение для тех, кто ищет небольшой дом для круглогодичного проживания….

В деревянном доме из клееного бруса “Белый дом” 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом хорош для большой семьи для круглогодичного проживания. …

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторного зала-зал и кухни-гостиной. Такой дом хорош для тех, кто любит принимать гостей и проводить деловые встречи дома. …

Деревянный дом из клееного бруса с печкой и террасой “Маяк” имеет: 2 спальни по 17 м2 каждая, кухню-гостиную 50 м2 и 2 санузла по 4,8 м2.. Это идеальное решение для тех, кто ищет круглогодичное проживание для семьи из …

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнатой отдыха, где будет комфортно большой, веселой компании. …

Деревянный дом из клееного бруса с террасой “Евродом” – домик для круглогодичного проживания небольшой семьи. Есть все самое главное: 2 спальни, санузел и просторная кухня-гостиная….

Скандинавский деревянный дом из клееного бруса «Утро Дины» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной и душем. . Это идеальное решение для тех, кто не любит маленькие замкнутые пространства. …

Анализ и проектирование фундаментов железобетонных стен на основе ACI 318-19

🕑 Время чтения: 1 минута

318M-19: Строительные нормы и правила для бетона и комментарии Конструкция фундамента стены, также называемая ленточным фундаментом, основана на принципах действия балки с небольшими изменениями.

Фундамент стен должен быть спроектирован так, чтобы безопасно поддерживать несущие или ненесущие стены, а также передавать и распределять нагрузки на грунт таким образом, чтобы не превышалась несущая способность грунта. В дополнение к предотвращению чрезмерной осадки и вращения и обеспечению достаточной безопасности от скольжения и опрокидывания.

Фундамент стены проходит вдоль стены. Размер основания и толщина стены фундамента определяются исходя из типа грунта на площадке и условий нагрузки.Площадь и распределение армирования осуществляется на основании требований ACI 319-19 (Требования строительных норм и правил для конструкционного бетона.

).

Анализ фундамента стены

Простые принципы действия балки применимы к фундаменту стены с небольшими изменениями. На рис. 1 показано основание стены с действующими на него силами. Если бы из этих сил вычислялись изгибающие моменты, то было бы обнаружено, что максимальный момент приходится на середину ширины.

На самом деле очень большая жесткость стены изменяет эту ситуацию, достаточно вычислить момент на грани участка стены 1-1.Трещины напряжения образовались под лицевой стороной стены, а не посередине.

Рис. 1: Критические сечения для момента и поперечной силы в фундаменте стены

Для фундаментов, поддерживающих каменные стены, максимальный момент вычисляется посередине между серединой и лицевой стороной стены, поскольку каменная кладка менее жесткая, чем бетон. Максимальный изгибающий момент (Mu) в фундаментах под бетонными стенами рассчитывается по уравнению 1.

Где:

qu: предельная несущая способность грунта под фундаментом стены, равная предельной распределенной нагрузке, деленной на требуемую площадь фундамента.

b: ширина фундамента стены.

а: ширина стены, опирающейся на фундамент стены.

Вертикальную поперечную силу (Vu) можно рассчитать на участке 2-2, расположенном на расстоянии d от поверхности стены. Уравнение 2 можно использовать для расчета поперечной силы. Расчет длины развертки основан на участке максимального момента (участок 1-1).

Где:

d: расстояние между поверхностью стены и местом приложения вертикальной поперечной силы, равное эффективной глубине секции фундамента стены.

Размер основания

Размеры фундамента определяются для нефакторизованных нагрузок и эффективного давления грунта (qe), которое рассчитывается на основе допустимого опорного давления (qa). Причина использования нефакторизованных нагрузок заключается в том, что при расчете фундамента безопасность обеспечивается общими коэффициентами безопасности.

Допустимое опорное давление устанавливается по принципу механики грунтов, на основании нагрузочных испытаний и других экспериментальных определений. Допустимое давление на подшипник при эксплуатационных нагрузках рассчитывается с использованием коэффициента запаса 2.5 к 3. Этот запас прочности предотвратит превышение несущей способности грунта и удержит его осадку в допустимых пределах.

Площадь основания (Areq) определяется путем деления общей эксплуатационной нагрузки на допустимое опорное давление по уравнению 3.

Где

D: статическая нагрузка на фундамент.

L: динамическая нагрузка на фундамент.

qe: эффективное опорное давление, равное допустимой несущей способности (вес заливки+вес бетона)

Если присутствуют другие нагрузки, такие как ветровые нагрузки и сейсмические нагрузки, то следует также использовать уравнение 4 для расчета площади фундамента.Наибольшее значение этих двух уравнений считается площадью основания.

Где:

w: равно 1,3, если ветровая нагрузка рассчитывается на основе ASCE, иначе было бы равно 1.

Вт: ветровая нагрузка

E: сейсмические силы

Ширина фундамента стены рассчитывается исходя из требуемой площади. Длина фундамента принимается равной 1 метру.

Глубина фундамента

В соответствии с разделом 13.3.1.2 ACI 318-19 общая глубина фундамента должна выбираться такой, чтобы эффективная глубина нижней арматуры составляла не менее 150 мм.

В наклонных, ступенчатых или конических фундаментах глубина и расположение ступеней или угол наклона должны быть такими, чтобы проектные требования удовлетворялись на каждом участке.

Расчет площади армирования

Основное усиление

Площадь основного армирования вычисляется с использованием следующего выражения.

Где:

As: основная зона усиления

Mu: предельный момент, взятый из уравнения 1.

Phi: коэффициент снижения прочности, равный 0.9.

fy: предел текучести стали.

d: эффективная глубина, взять защитный слой бетона 75 мм.

а: глубина прямоугольного блока напряжения.

В уравнении 5 предполагается глубина прямоугольного блока напряжений. Затем методом проб и ошибок вычисляется площадь стали. Рекомендуются три попытки, и рекомендуется взять (0,2 x глубина основания) в качестве первой попытки для a.

Минимальное усиление

Минимальное армирование вычисляется с использованием следующих выражений:

Для стали марки менее 420:

Для стали марки 420:

Где:

b: ширина фундамента

ч: глубина фундамента

Площадь распределенной арматуры равна значению уравнения 7.Итак, это значение распределенной арматуры для фундамента стены.

Расстояние между стержнями/ размещение

Площадь армирования, рассчитанная по уравнению 5, делится на площадь одного стержня (Ab) для оценки количества стержней (n). Затем площадь площади стержней, используемая для расчета расстояния между основной арматурой, с использованием следующего выражения

.
Расстояние между основными стержнями:
Распределенное расстояние между стержнями:

Количество распределенных стержней равно площади стали из уравнения 7, деленной на площадь одного стержня, используемого для распределенной арматуры.Затем расстояние вычисляется путем деления ширины фундамента на количество распределенных стержней.

Максимальный интервал:

Максимальное расстояние равно 3 часам или 450 мм. поэтому расстояние между стальными стержнями не должно превышать это значение.

Прочность бетона на сдвиг

Расчетная прочность бетона на сдвиг должна быть равна или больше предельной силы сдвига, рассчитанной по уравнению 2, в противном случае необходимо увеличить глубину основания. Прочность бетона на сдвиг рассчитывается следующим образом:

Где:

Vc: прочность бетона на сдвиг

Phi: коэффициент снижения прочности, равный 0.75.

Lamda: равен 1 для бетона нормальной прочности.

fc’: прочность бетона на сжатие не менее 17 МПа.

b: ширина фундамента.

d: эффективная глубина фундамента.

Рис. 2: Фрагмент усиления

Краткое описание процедуры проектирования

  1. Расчетная толщина основания (h), которая должна соответствовать требованиям к сдвигу и обеспечивать минимальную эффективную глубину 150 мм.
  2. Расчет веса насыпи и веса фундамента.
  3. Расчет эффективной несущей способности, qe.
  4. Оценка требуемой площади, Areq
  5. Рассчитайте расчетное давление (qu) на основе фундамента (Areq) из-за факторизованных нагрузок.
  6. Расчет силы сдвига и расчетной прочности бетона на сдвиг для проверки требований к сдвигу.
  7. Рассчитайте максимальный момент, а затем площадь армирования.
  8. Расчет минимального армирования и максимального расстояния.
  9. Расчетное расстояние между основными и распределенными стержнями.
  10. Начертить эскиз проекта.

Подробнее:

Каковы требования к толщине ленточного фундамента?

Проект плотного фундамента « Гражданское строительство

Проект плотного фундамента:

Плотный фундамент представляет собой подконструкцию, которая поддерживает расположение колонн или стен в ряд или ряды и передает нагрузку на грунт посредством сплошная плита с углублениями или отверстиями или без них. Здесь мы обсуждаем пошаговую процедуру проектирования ростверка.

Допустимая несущая способность грунта

Согласно IS 1893: 1 Кл. 6.3.5.2 допустимое опорное давление в грунте может быть увеличено в зависимости от типа фундамента, таким образом, несущая способность грунта увеличивается на 50% при условии, что это будет ростверк.

Затем рассчитывают безопасную несущую способность грунта с применением коэффициента запаса 1,2

Глубина фундамента

Обычно глубина ростверка должна быть не менее 1 м (ИС 2950 ч. 1, кл.4.3)

D F = 𝑞 𝑢 / γ 𝑠 × (1-𝑠𝑖𝑛Ø) 2 / (1 + 𝑠𝑖𝑛Ø) / (1 + 𝑠𝑖𝑛ø) 2

Где

D F = глубина фундамента

q u = допустимая несущая способность грунта

𝛾 𝑠 = удельный вес грунта

Ø = угол естественного откоса грунта

уровень на 1 м ниже, на котором почва не подвержена сезонным изменениям объема.

Расчет эксплуатационных нагрузок

Эксплуатационные нагрузки включают все нагрузки от колонн, лестниц, лифтов и других вертикальных или наклонных конструкций, которые соединены с фундаментом и передают нагрузку на ростверк. 10% увеличивается на собственный вес фундамента.

Площадь фундамента

Допущение: Все вышеуказанные реакции верхнего строения принимают за неэксцентрическую прибавку к грунту.

Необходимую площадь фундамента можно рассчитать по данной формуле

Площадь фундамента = общая эксплуатационная нагрузка / допустимая несущая способность грунта

Если расчетная площадь фундамента превышает 50% площади цоколя, то только плот используется фундамент.Но обычно плот предоставляется, если расчетная площадь превышает 70%. Плот становится обязательным для тех зданий, которые имеют подземные подвалы.

Расчет эксцентриситета

Практически во всех зданиях присутствует эксцентриситет нагрузки. Для расчета эксцентриситета необходимо найти центр тяжести площади фундамента и нагрузку.

Для прямоугольного основания, ЦТ площади основания = L/2, B/2

ЦТ нагрузки (X , Y ) = ∑P i * x i / P всего , ∑P i * y i / P всего

Эксцентриситет относительно обеих осей,

e x = L/2 – X’ , и x = L/2 – X’ , и

3

– Y’

Расчет давления грунта в углу каждой полосы с обеих сторон

Для расчета момента

F= (P tot / A) ± (M y /I y ) x ± (M x /I x ) y < q na

Где, f = давление грунта в точке x,y

x и y расстояние точки от оси y и x соответственно

M x = момент относительно оси x = P tot * e y

M y = момент относительно оси x = P tot * e I x 9093 x = Момент инерции относительно оси x = LB 3 /12

I y = Момент инерции относительно оси Y = L 3 B/12

Расчет толщины 90 81

я.Расчет глубины от момента критерия (456: 2000, приложение G 1.1):

M U = 0.133 F CK BD 2 [для FE500]

где

M U = максимальная полоса момент

f ck = характеристическая прочность бетона через 28 дней

b = ширина этой полосы

d = эффективная толщина ростверка

ii. Расчет глубины от двустороннего сдвига:

Глубина плота будет зависеть от двухстороннего сдвига на одной из внешних колонн.В случае, если местонахождение критического сдвига неочевидно, может потребоваться проверка всех мест. Если сдвиговая арматура не предусмотрена, расчетное напряжение сдвига в критическом сечении не должно превышать K s ×τ c . то есть τ v ≤ K с × τ c . (IS 456: 2000, кл. 31.6.3.1)

Где,

K s = (0,5 + β c ), но не более 1, βc — отношение короткой стороны к длинной стороне колонны /столица; и

τ c = 0.25 √𝑓 𝑐𝑘 методом расчета в предельном состоянии.

Обычно толщина конструкции ростверка зависит от продавливающего сдвига. Толщина должна быть максимальным значением, полученным из критерия момента или критерия сдвига.

Расчет арматуры по обеим осям

По обеим осям арматура рассчитывается на основе максимального момента на этой полосе в обоих направлениях. Для оси обычно берется полоса с максимальным моментом и одинаковое количество арматуры размещается по всей площади основания в этом направлении.

от (456: 2000, приложение G 1.1)

м u = 0,87 × f y × (D – 𝑓 × (D – 𝑓 × × 𝑠𝑡 / 𝑓𝑐𝑘 × 𝑏)

Рассчитать длину разработки

длина разработки (L D ) (456: 2000, Cl. 26.2.1)

𝐿 𝑑 = ∅ × Σ 𝑠 /4 × τ 𝑏𝑑

, где

, где

∅ = диаметр армирующей полосы

σ 𝑠 = 0,87 f y = напряжение на стальной панели

τ 𝑏𝑑 = сила связи, которую можно получить от 456: 2000 , кл.26.2.1.1

𝐿 𝑑 9092 𝐿 𝑑 ≤ 1,3 × 𝑀1 / 𝑉 + 𝑙 𝑜 (456: 2000, Cl. 26.2.3.3)

Где

L O = Эффективная глубина или 12∅, в зависимости от того, что больше

M 1 = момент сопротивления этой секции

V = поперечная сила в секции из-за расчетных нагрузок

Бетонная опора

Передача нагрузки от колонны к основанию : 900 напряжение в бетоне колонны (σ br ) = P u /A c

Допустимое напряжение смятия = 0.45×fck (ИС 456:2000, кл. 34.4)

При превышении допустимых нагрузок смятия на бетон в пределах опорного или опорного элемента должно быть предусмотрено усиление на развиваемое избыточное усилие дюбелями. (IS 456: 2000, кл. 34.4.1)

Должен быть предусмотрен дюбель площадью не менее 0,5% площади поперечного сечения поддерживаемой колонны и не менее четырех стержней. Диаметр дюбелей не должен превышать диаметр стержня колонны более чем на 3 мм. (IS 456 : 2000, кл. 34.4.1)

СМОТРЕТЬ ТАКЖЕ

ПЛОТНЫЙ ФУНДАМЕНТ

ПРИМЕР ПРОЕКТА ПЛИТНОГО ФУНДАМЕНТА

Сколько армирования необходимо для ленточного фундамента 10×10.Расчет арматуры для фундамента. Метраж на ленточный фундамент

Комментарии:

Бетонный фундамент под дом армируется в обязательном порядке. Расчет арматуры для фундамента выполняется в соответствии со СНиП. При строительстве дома своими силами это один из важнейших этапов работы. Точное определение типа и количества армирующих элементов позволит создать фундамент, хорошо выдерживающий деформационные нагрузки.Если бетон в основании принимает на себя сжимающие нагрузки, то металлические элементы сопротивляются растяжению. Вторым существенным моментом в определении необходимого количества арматуры является расчет стоимости проекта.

Расчет для ленточного основания

В соответствии с требованиями строительных норм содержание армирующих элементов в ленточном основании должно составлять 0,001 % площади его сечения. Расчетную площадь поперечного сечения профиля и теоретическую массу 1 погонного метра можно взять из таблицы (изображение 1).

Информацию о том, какой стержень использовать, можно найти в руководстве по проектированию. Так, при длине стороны более 3 м допускается укладка продольной арматуры диаметром 12 мм. Для балансировки сопротивления нагрузке создаются два пояса арматуры.

Для поперечной арматуры существуют следующие ограничения: для каркаса высотой до 0,8 м применяют стержень от 6 мм, для каркаса высотой свыше 0,8 м – более 8 мм. При этом его диаметр должен быть не менее ¼ диаметра продольных стержней.

  • длина ленты – 10х2 + (6-2х0,4)х3 = 35,6 м;
  • площадь сечения – 60х40=2400 кв.см.

Таким образом, общая площадь сечения армирующего пояса должна быть не менее 2400х0,001=2,4 кв.см. Этому участку соответствуют два стержня сечением 14, 3 — сечением 12 или 4 — сечением 10 мм. Учитывая, что длина стены более 3 м, оптимально будет использовать стержень диаметром 12 мм. Для равномерного распределения нагрузки его размещают в 2 пояса по 2 стержня в каждом.

Общая длина в продольном направлении при укладке 4-х стержней с учетом пусков (10 м) составит:

35,6х4+10=152,4 м.

Теперь давайте сделаем расчет поперечной сетки. Высота рамы с учетом расстояния от краев 50 мм составит:

600-2х50 = 500.

Поскольку высота рамы менее 0,8 м, можно использовать профиль диаметром 6 мм. Проверим, удовлетворяет ли он второму условию:

12/4=3

Размер одного горизонтального бруска в миллиметрах с учетом двух смещений от краев будет:

400-2х50 = 300,

и размер по вертикали:

600-2х50=500.

На один комплект потребуется 2 горизонтальные и вертикальные штанги общей длиной:

2х300 + 2х500 = 1600 мм = 1,6 м.

Таких связок при расстоянии между ними 30 см и общей длине фундамента 35,6 м будет:

Рассчитываем общую длину поперечной сетки:

199х1,6 = 190,4 м.

Вернуться к содержанию

Расчет на свайный фундамент

Рассчитаем количество арматуры для свайного фундамента для подобного дома.При расстоянии между опорами 2 м для фундамента потребуется 16 свай длиной 2 м и диаметром 20 см. Сколько стержня требуется?

На каждую сваю потребуется 4 стержня, каждый из которых имеет длину равную длине сваи плюс 350 мм запуска для связывания с каркасом ростверка. Всего:

4x (2 + 0,350) = 9,4 м.

Таких свай у нас 16, поэтому общая длина периодического профиля будет равна:

16х9,4 = 150.4 м.

Для связки вертикального профиля, образующего каркас стойки, используем гладкие стержни сечением 6 мм. Соединение делаем на трех уровнях. Размер одного бара будет равен:

3,14х200 = 628 мм.

Для одной стопки требуется 3 ремня:

3х628 = 1884 мм (округленно 1,9 м).

Общая длина соединительных элементов на 16 точек:

16х1,9 = 30,4 м.

Расчет продольной арматуры для ростверка аналогичен расчету для ленточного фундамента.Всего нужно 152,4 м. А вот поперечного прута с учетом высоты ростверка в 400 мм потребуется чуть меньше. Суммарная длина четырех профилей на один пучок составит:

4x (400-2×50) = 1200 мм = 1,2 м.

Для 119 подключений нужно:

119х1,2 = 142,8 м.

Для свай диаметром сечения менее 200 можно взять 3 стержня. По мере увеличения этого размера увеличивается количество требуемой арматуры.

Вернуться к содержанию

Расчет для монолитного основания

Под всей площадью здания уложена монолитная железобетонная плита.

Среди всех видов фундаментов плитный является наиболее материально затратным, это касается как бетона, так и арматуры.

Укладка монолитного основания оправдана на слабых и подвижных грунтах.

Обеспечивает максимальную устойчивость и лучше всего противостоит вертикальным нагрузкам. При любом движении грунта вся плита опускается или поднимается, предотвращая перекосы и растрескивание стен. Из-за этого монолитное основание называют плавающим.

Рассчитаем арматуру для плитного фундамента дома 10х6 м.Толщина плиты определяется путем расчета нагрузки на фундамент. В нашем примере это будет 30 см. Армирование выполняется двумя поясами с шагом сетки 20 см. Несложно подсчитать, что понадобится на каждый ремень:

1000/200 = 50 поперечных стержней длиной 6 м,

6000/200 = 30 продольных стержней длиной 8 м.

Общая длина 2 ремней составит:

(50х6+30х8)х2=1200 м.

Ленты соединены арматурой с гладким профилем.Считаем в сумме.

В наши дни трудно представить повседневную жизнь без строительства. Ежегодно в мире возводятся тысячи новых зданий и сооружений. Важным этапом является возведение фундамента, так как от него во многом зависит прочность и устойчивость конструкции. Чтобы основа была прочнее и долговечнее, много лет назад была изобретена арматура. Армирование позволяет повысить жесткость и жесткость фундамента. Это создает своеобразный прочный каркас.В нормальном состоянии фундамент может подвергаться разрушению. Чаще всего это происходит в результате сжатия конструкции или растяжения.

Стальной каркас предотвращает растяжение фундамента. Сегодня для армирования используют стальные стержни различной толщины. Часто их связывают проволокой в ​​единую решетку. Для вязания каркаса используется специальная проволока. Чтобы металлическая основа была прочной и надежной, нужно рассчитать количество металла. Этот показатель зависит от типа возводимого фундамента.Он может быть столбчатым, ленточным или плитным. Рассмотрим подробнее, сколько нужно арматуры на фундамент, однако для более точного результата, такого как проектные данные, потребуется помощь квалифицированного специалиста.

Сколько нужно арматуры для столбчатого основания здания

Перед возведением столбчатого фундамента потребуется произвести расчет армирования. Эта конструкция легкая, в отличие от монолитной, поэтому количество металлических стержней невелико. Для придания жесткости бетонным столбам рекомендуется брать стержни диаметром не более 10 мм.Стержни используются как горизонтальные, так и вертикальные. Вертикальные – основные, они располагаются сверху вниз по всей длине колонн. Вертикальные бруски должны иметь ребристую поверхность. Основная функция горизонтального металлического каркаса – сцепление основного каркаса. Для усиления каждой колонны в большинстве случаев требуется не более 4 стержней, которые устанавливаются по всей высоте.

Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента.От ее качества в первую очередь будет зависеть долговечность и безопасность здания. Чтобы залить бетоном и уложить арматуру монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно просчитав расход материалов, их количество, а также стоимость. Особо пристальное внимание следует уделить тому, сколько арматуры необходимо приобрести для надежного укрепления фундамента.

Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

Поскольку каркас из арматуры является одним из самых затратных элементов фундамента, во избежание лишних затрат необходимо особенно тщательно рассчитывать расход арматуры на куб или на весь фундамент. Обычно для расчета необходимого количества арматуры используют следующую формулу: L = 4xP, где:

  • “L” – количество материала, необходимое для продольной несущей арматуры;
  • «П» — периметр фундамента.

Необходимое количество арматурных стержней рассчитывается по немного другой формуле: L = 10xP. Разница в формулах объясняется тем, что для создания мостов требуется более чем в два раза больше материала.

В данном случае используется арматура

диаметром от 10 до 12 мм. Стержни должны быть размещены в двух ремнях, надежно соединенных друг с другом.

Каждый такой пояс представляет собой армирующую сетку с диаметром ячеек около 20 см.При условии, что толщина каркаса около 20 см, длина перемычек должна быть 25 см.

Если произвести несложные расчеты, то подсчитать расход арматуры оказывается достаточно просто: на 10 м плиты необходим 51 металлический стержень, длина каждого из которых составляет 10 м. Для перпендикулярной сетки необходимо аналогичное количество стержней. Всего общий расход арматурных стержней составит 102 стержня на один пояс. Сколько стержней нужно для второго армирующего пояса, посчитать будет еще проще: 102х2 – 204.

Расход арматуры на кубометр бетона

Отдельно следует учитывать расход арматуры на м3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельном случае. Это связано с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Для армирования фундамента чаще всего используют стальную ребристую арматуру диаметром от 8 до 14 мм.Такая поверхность обеспечивает максимальное сцепление с бетонным слоем. На фундамент 10 на 10 на каждый куб бетона уходит в среднем 150-200 кг арматуры (для колонн расход от 200 до 250 кг на куб бетона). В последнее время в строительном процессе используется армирование стекловолокном. Его стоимость несколько выше стоимости металлического аналога. Но если посчитать, сколько таких арматурных стержней нужно на м 3 , скорее всего, использование композитной арматуры для фундамента будет намного выгоднее.Как правило, стоимость композитной арматуры в среднем вдвое меньше стоимости стальной. Это связано с тем, что расход на куб бетона для стержней аналогичен, но вес композита намного меньше.

Чтобы рассчитать расход стержней на куб бетона и не ошибиться, в принципе, это не так уж и сложно. Нужно только знать, сколько м 3 бетона уйдет на заливку фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов.Они с максимальной точностью рассчитают расход материалов на м 3 раствора и при необходимости проведут закладку самого фундамента, а также его армирование.

Сколько нужно арматуры для ленточного фундамента 10х10

Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, то его общая длина составит 10х(10х4)=50 м. При ширине основания 40 см необходимо уложить три арматурных стержня заложить прочный и надежный фундамент.А так как ленточный фундамент обязательно должен иметь 2 пояса, то необходимо 6 стержней. Умножьте эту цифру на длину стержня (10 м) и получите результат. Для того, чтобы качественно армировать ленточный фундамент, вам потребуется потратить 60 м стержней. Кроме того, вам нужно будет рассчитать количество поперечных стержней. При длине ячейки 50 см размер стержня должен быть 30 см. Таким образом, на одну сторону основания понадобится 90 мм арматурных стержней, а так как рассматриваемый ленточный фундамент имеет пять лент, итоговая цифра уже будет 450 м.

Сколько нужно арматуры для плитного фундамента 10х10

Для создания платформы сделать фундамент в виде плиты (плитное основание). Перед началом заливки фундамента необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и выложить арматуру. Обычно для этой цели используют стержни диаметром 12 мм. Размер ячеек в этом случае составляет 20 мм и используется двухленточная система укладки армирующего слоя.

При размере опорной плиты 10х10 м на погонный метр требуется десять стержней. Соответственно на 10 м – 50 шт. Прибавляем сюда 50 поперечных стержней и получаем расход материала на один пояс – 50 стержней. Так как требуется два ремня, умножаем полученное количество стержней на это число и получаем требуемый объем материала – 100 стержней.

Сколько нужно арматуры для столбчатого фундамента 10х10. Для усиления столбчатого фундамента потребуются арматурные стержни сечением от 10 до 12 мм.Их устанавливают вертикально с шагом от 10 до 15 см. На одну стойку приходится 4 стержня. Для расчета количества арматуры необходимо знать общее количество всех столбов. Узнать эту цифру можно из проектной документации.

Ни одно здание, будь то небольшой загородный дом или гигантский небоскреб, не обходится без фундамента. Основной конструктивной частью монолитного фундамента является внутренний каркас, смонтированный из арматуры. Согласно лабораторным испытаниям, внутренний каркас значительно повышает прочность фундамента, исключая его растрескивание при значительных нагрузках или при сезонном «гулянии» грунта.

Виды арматуры, применяемой для монолитных фундаментов

На современном строительном рынке представлен огромный ассортимент разнообразной арматуры. Отличается своим диаметром, материалом изготовления, технологическими особенностями. В строительстве частных домов наиболее распространенным является ленточный монолитный фундамент. При литье наиболее востребован прокат диаметром от 8 до 12 мм, реже – до 16 мм. Самый распространенный вариант фундамента – рулонный с сечением 10 мм.

При создании каркаса ленточного бетонного основания деревянного дома, гаража или бани, как показывает практика, наиболее целесообразно использовать арматуру сечением 10 мм. Дело в том, что арматура диаметром 10 мм идеально соответствует технологическим требованиям СНиП для легких зданий. Обладает достаточной прочностью, и в то же время – приемлемой ценой. Таким образом, его использование позволяет застройщику получить достаточно прочный каркас, избежав при этом перерасхода средств.

Выбор диаметра полностью зависит от ожидаемых нагрузок. Поэтому для возведения прочного фундамента здания нельзя ошибиться в определении необходимого диаметра, а также количества нитей.

Расчет количества арматуры в каркасе

Особенности применения 10-мм проката приведены в таблицах строительных норм (СНиП). По этим нормам отношение площади поперечного сечения каркаса к общей площади поперечного сечения фундамента должно быть 1 к 1000.То есть, если площадь сечения ленточного фундамента составляет 1 кв. м, то минимальная площадь сечения внутреннего каркаса составляет 10 кв. см. Зная, что площадь сечения стального прутка 10 мм составляет 0,78 кв. см, можно рассчитать, сколько «ниток» потребуется использовать в фундаменте данного сечения.

В таблице ниже указано, сколько «нити» арматуры разного диаметра понадобится для создания каркаса того или иного сечения. С помощью этого стандарта можно рассчитать, сколько потребуется арматуры 10 мм для возведения основания необходимой длины.

Пример расчета

Чтобы рассчитать общее потребление, вам нужно будет произвести ряд простых расчетов. Допустим, вам нужно залить ленточный фундамент под дом 10×10 м. Для примера возьмем самый распространенный вариант конструкции – так называемую «пятистенку». То есть дом с четырьмя внешними стенами и одной несущей внутренней стеной. Возьмем сечение среднезаглубленного ленточного фундамента 0,5 кв. м (глубина 1 м, ширина 0,5 м).


Сначала рассчитываем общую длину заливки бетона.Периметр здания составляет 40 метров. К этой длине нужно будет добавить внутреннюю стену – еще 10 метров. В итоге получаем общую длину ленточного фундамента 50 метров.

Следующий шаг – рассчитать, сколько нитей арматуры понадобится для создания каркаса. По нормам СНиП для фундамента сечением 0,5 м суммарное сечение нитей продольной арматуры должно быть не менее 5 кв. см (соотношение 1:1000).Так как площадь поперечного сечения арматуры диаметром 10 мм составляет 0,78 см, то наименьшее количество нитей в каркасе равно 8 шт.

При расчетах для большей достоверности каркаса все данные необходимо округлять в большую сторону. А еще лучше брать все данные с разумным запасом (10-15%).

Далее для определения общего расхода умножаем длину заливки на количество нитей: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома размерами 10 × 10 м будет примерно 400 м.При этом 400 метров – это расход арматуры только на продольные нити, без учета поперечных перемычек.

Чтобы определить ориентировочную стоимость всей арматуры, необходимо будет рассчитать, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, рассчитывается по весу.

Один метр арматуры толщиной 10 мм весит примерно 600 г. Следовательно, 400 метров будут весить примерно 240-250 кг. Аналогичным образом можно рассчитать, сколько арендной платы потребуется для заливки фундамента под здание другого размера.Итак, для деревянного дома 6х6 м расчеты будут выглядеть так. Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее длину заливки умножаем на количество нитей: 30 х 8 = 240 метров.

Разновидности 10-мм арматуры

По области применения и своим конструктивным особенностям 10-мм арматура делится на два основных класса:

Основным отличительным признаком рабочей арматуры является ее гофрированная поверхность.Это необходимо для его лучшего сцепления с бетоном. Такая арматура отлично работает на изгиб, значительно увеличивая критическую величину нагрузки на фундамент. При создании пространственного внутреннего каркаса применяют в основном продольные нити, реже поперечные перемычки.

Монтажная фурнитура имеет гладкую поверхность и чаще всего используется в качестве поперечных мостов. Он придает раме внутреннюю жесткость, не давая ей деформироваться под действием нагрузок.

По типу материала изготовления вся современная фурнитура делится на два вида – стальная и стеклопластиковая.Посмотрите видео о том, как использовать стеклопластиковую арматуру.

Стальная арматура десятилетиями зарекомендовала себя в строительной отрасли. Его основные преимущества:

  • Отличная гибкость и в то же время замечательная прочность до 19 кН.
  • Функциональность в использовании. Металлический каркас можно не только склеивать, но и сваривать.
  • Достаточная долговечность, особенно для проката из легированной стали, достигающая десятков лет.

Стеклопластиковая арматура, недавно появившаяся на нашем строительном рынке, также имеет ряд своих преимуществ:

  • Устойчива к влаге.Стеклопластик в принципе не подвержен коррозии, что делает изготовленную из него арматуру очень прочной.
  • Высокая прочность. По этим характеристикам стеклопластик мало чем уступает стали.
  • Простота. Небольшой вес позволяет максимально облегчить общий вес рамы.

В итоге можно сказать, что выбор того или иного варианта армирования, типа каркаса и так далее должен основываться на соответствующих строительных нормах.В этом случае при сооружении фундамента в первую очередь нужно учитывать массу предполагаемой нагрузки (здания), а также тип грунта, на котором возводится дом.

Исходными данными для расчета количества является тип фундамента (плитный, ленточный, столбчатый) и его конфигурация. Тип фундамента и параметры выбираются в зависимости от нагрузки на фундамент. В одной из предыдущих статей был приведен пример расчета нагрузки (“”) на фундамент дома размером 6 м на 6 м с одной внутренней стеной.В этой статье ниже приведены примеры расчета расхода арматуры на фундамент для того же дома.

Сколько арматуры и вязальной проволоки нужно для плитного фундамента?

В первую очередь необходимо определиться с классом и диаметром арматурного проката: для этого нужно использовать только арматуру с ребристой поверхностью и диаметром не менее 10 мм. От диаметра арматуры зависит прочность всей конструкции: чем толще арматура, тем прочнее.При выборе его толщины стоит ориентироваться на вес дома и . Если грунт не пористый и плотный, т.е. имеет хорошую несущую способность, то под нагрузкой от дома он будет меньше деформироваться и от плиты требуется меньшая устойчивость. Второй фактор – вес дома. Чем он больше, тем больше нагрузка на плиту и больше ее деформация. Если вы строите легкий деревянный дом на хорошем грунте, то для усиления плиты будет достаточно арматуры диаметром 10 мм.Если дом тяжелый на мягком грунте, то толщина арматуры должна быть 14-16 мм. Шаг сетки плитного армокаркаса обычно 20 см, при таком шаге на нашем фундаменте 6х6 м вдоль надо уложить 31 стержень и столько же поперек, всего 62 стержня. У плиты два пояса арматуры – верхний и нижний, поэтому общее количество стержней будет 124 штуки, при длине стержня 6 м получаем расход 124 х 6 м = 744 погонных метра арматуры .Кроме того, верхнюю сетку арматуры необходимо соединить с нижней; это соединение выполняется в месте пересечения стержней продольной и поперечной арматуры. Таких связей будет 31 х 31 = 961. Если плита толщиной 20 см, а арматурный каркас находится в 5 см от поверхности, то на каждое соединение понадобится арматурный стержень длиной 10 см (толщина 20 см минус 5 см снизу и сверху). На все соединения потребуется 0,1 х 961 = 96,1 метра арматуры. Общий объем арматуры на весь плитный фундамент составит 744 м + 96.1 м = 840,1 п.м.

Чтобы рассчитать, сколько вязальной проволоки вам потребуется, необходимо в первую очередь определиться со способом соединения: сначала соединяются продольные и поперечные стержни арматуры нижнего пояса, затем к ним крепятся вертикальные стержни, а затем к ним присоединяются продольные и поперечные планки верхнего пояса. Таким образом, в каждой точке пересечения двух горизонтальных стержней и одного вертикального имеется два соединения вязальной проволоки. Таких мест в нижнем поясе 961 и столько же в верхнем.Для вязания одного пересечения столбиков потребуется 15 см согнутой пополам вязальной проволоки, то есть 0,3 м длины сетки. Общий расход вязальной проволоки на плитный фундамент составит 0,3 м х 961 х 2 = 576,6 м.

Сколько нужно арматуры для армирования ленточного фундамента?

Бетон – это непластичный материал, который легко растрескивается при растяжении. Под действием сил пучения со стороны грунта или при неравномерной нагрузке со стороны здания фундамент незначительно деформируется.При любой деформации в материале с одной стороны создается зона сжатия, а с другой — зона растяжения. Именно в зоне растяжения возникают трещины. Чтобы предотвратить растрескивание, фундамент необходимо армировать. Арматура
  • – это высококачественный металлопрокат, который применяется в строительстве для армирования железобетонных конструкций, в том числе фундаментов. Для армирования фундамента применяют гладкую арматуру класса А-I и ребристую арматуру класса А-III.
  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
