Газобетонные блоки – решение XXI века

Дом вашей мечты. Что Вы представляете, слыша эту фразу? Какой он? Маленький, уютный, расположенный подальше от шума и повседневной суеты или, может быть, огромный, насчитывающий несколько этажей и находящийся в самом сердце города? Возможно, Вы хотите иметь рядом прекрасный сад, а может, необычно украсить стены? Каждый, кто принимается за реализацию своей мечты, независимо от её особенностей, сталкивается с таким вопросом: «Какой материал выбрать для постройки?». Несомненно, Вы слышали выражение: «Мой дом – моя крепость» и прекрасно понимаете, что выбор материала для вашей мечты – серьёзная и ответственная работа!

Газобетонные блоки. Что же это?

Газобетонные блоки – это блоки из лёгкого ячеистого бетона, в состав которых входит цемент, кварцевый песок и вода с добавками извести и алюминиевой пудры для поризации. Главное их отличие от пенобетонных блоков, это применяемый «генератор» пор, в пенобетоне это специальная пена, а газобетоне это газы, выделяемые вследствии химической реакции извести и алюминиевой пудры.

Такая химическая реакция безвредна для человека, при условии использования качественных ингредиентов. Изготавливаются блоки в специализированных автоклавных камерах при высоких давлениях.

Сейчас газобетонные блоки стали очень актуальными в строительстве, хотя появляется газобетон в 1914 году в Чехии, а через 10 лет, благодаря работе шведского архитектора Акселя Эрикссона, уже появляются сами газобетонные блоки, а ещё спустя 5 лет начинается их массовое производство.

Виды газобетонных блоков

Если учитывать технические характеристики, то условно блоки можно разделить на автоклавные и неавтоклавные. Автоклавные блоки получили своё название от массивных автоклавных камер, в которых происходит процесс набора прочности под определенным давлением, что бы воздушные поры распределялись равномерно. Для неавтоклавных газобетонных блоков специальные камеры не используются. Цена у таких блоков ниже, прочность хуже, а теплопроводность выше.

В зависимости от состава газобетонных блоков, они делятся на группы:

• цементные
• известковые
• смешанные
• газозолобетон
• шлаковые

Это означает, что в первом случае в составе преобладает цемент, во втором – известь, в третьем случае – и цемент, и известь, при производстве газозолобетона используется в больших количествах зола, а последнем случае блоки, больше чем на 50% состоят из шлака.

Преимущества газобетонных блоков

1. Лёгкость.
Фундамент – основа любого дома, поэтому нагрузка на него чрезвычайно высока. Газобетонные блоки способствуют минимизации, как нагрузки, так и ваших финансовых затрат!
2. Низкая теплопроводность.
Коэффициент теплопроводности: Д400 – 0,10 Вт/м°С. Чем это выгодно? В дальнейшем это сэкономит Вам приличную сумму на оплате коммунальных платежей за отопление. Тёплый дом – уютный дом.
3. Экологическая чистота.
Это – гарантия безопасности материала для вашего здоровья.
4. Обеспечение пожарной безопасности.
Газобетон способен выдерживать одностороннее воздействие горячей стихии на протяжении 7 часов.
5. Лёгкость в обработке.
Обрабатывать газобетон легко и удобно, а значит, и дом строить гораздо быстрее. К тому же, эти факторы влияют и на цену строительства дома, понижая её и одновременно сокращая путь к вашей мечте!

Кладка газобетонных блоков

Перед кладкой необходимо рассчитать количество газобетонных блоков, а так же количество строительного раствора или клея и кладочной сетки – в этом вам поможет специальный онлайн калькулятор строительных блоков и сопутствующих материалов.

Кладку лучше всего начинать с углов дома, двигаясь по периметру. Укладка первого ряда блоков – самая важная и ответственная часть, ведь если Вам удастся достичь максимально ровной горизонтальной поверхности, то Вы не будете долго возиться с последующими рядами, сократив время и сохранив нервы. До начала кладки блоков, возьмите во внимание гидроизоляцию и очищение блоков от пыли, а также их увлажнение, если погода очень сухая.

На радость строителям, газобетонные блоки имеют довольно высокую геометрическую точность, которая равна ±1,5-2,0 мм. Для кладки Вам понадобится клеевой раствор или цементно-песчаный. Клеевой обладает более меньшей толщиной, уменьшая потери тепла через стены, но стоит несколько дороже обычного цементно-песчанного. Лучше всего, готовить их непосредственно на месте стройки, использовать заводские смеси и не забывать заглядывать в инструкции.

Использование реек-порядовок улучшит качество кладки, при этом, не заставляя трудиться до седьмого пота.

Установить их следует по углам и вертикально. Высоты рядов обозначьте специальными отметками на рейках. Кладку следующего ряда ведите по шнуру-причалке, который разместите между порядовками!

Недостатки газобетонных блоков

К сожалению, везде есть и свои недостатки. Какие же они у газобетонных блоков?

1. Хрупкость.
Газобетонные блоки очень хрупкие, поэтому строить из них многоэтажное здание не рекомендуется, да и вести строительство на свайном фундаменте из газоблоков нельзя. Но стройка обычного 2-х или 3-х этажного домика на ленточном фундаменте и с использованием сетки или арматуры через каждые 2-3 ряда блоков обречена на успех!
2. Водопоглощение.
Газобетонные блоки очень пористые и паропроницаемые, поэтому требуют гидроизоляции, как говорилось выше. Также их нужно защищать снаружи от влияния сильных дождей и таяния снега, которые легко повысят теплопроводность стен дома.
3. Эксплуатационные свойства.
Прочность стен из блоков не велика, поэтому если вы захотите повесить любимую картину, но она сама по себе тяжёлая, или прикрепить кухонные шкафы, то у Вас получится не сразу. Гвозди держатся очень слабо и делать всё это нужно, использую специальные дюбеля.

Помните, если соблюдать технологии строительства из газобетонных блоков и принимать во внимание все нюансы и советы, то Вы построите уютный дом вашей мечты и при этом сэкономите средства для инвестиций в свои желания.

Видео строительства дома из газобетонных блоков

Онлайн калькулятор ленточного фундамента в Тюмени

Онлайн калькулятор ленточного фундамента в Тюмени

Cтроительная компания Отправить заявку

Время работы: пн-пт 9:00 – 18:00

Позвонить вам?

Главная » Услуги » Калькулятор ленточного фундамента

Услуги

Первым этапом строительства дома является возведение его основы. Чтобы не ошибиться в объеме требуемых материалов, рекомендуется использовать онлайн калькулятор ленточного фундамента. Он позволяет точно узнать количество бетона, досок, арматуры. Также калькулятор ленточного фундамента определит стоимость материалов.

План ленточного фундамента

В сфере частного строительства именно эта основа получила наибольшее распространение. Популярность объясняется широкой сферой применения и разумной ценой. До начала возведения следует определиться с разметкой и глубиной залегания.

Наша компания возводит ленточные фундаменты в Тюмени уже более 10 лет. И мы понимаем, насколько важно изначально определиться с конструкцией основания. От этого зависит долговечность здания и отсутствие проблем с прочностью его стен.

Мелкозаглубленный ленточный фундамент

Значительно экономит время и деньги. Затраты на него гораздо ниже, поскольку для возведения не требуется рытье глубокой траншеи.

Однако данный тип фундамента подходит для легких конструкций небольшой площади:

• деревянных домов;
• малоэтажных зданий из пено- и газоблоков;
• небольших строений из камня.

Заливка ленточного фундамента производится на глубину не более полуметра.

Заглубленный ленточный фундамент

Он подходит для строений с тяжелыми несущими стенами, бетонными перекрытиями, цокольным этажом. Глубина заложения рассчитывается следующим образом: определяется уровень промерзания и от полученной цифры вычитается 30 см.

Столбчато-ленточный фундамент

Далеко не на каждом участке можно возвести ленточный фундамент. Ниже идут ситуации, когда данная разновидность нежелательна или даже недопустима:

• высокий коэффициент морозного пучения верхних горизонтов;
• большая глубина промерзания грунта;
• глубокое залегание горизонтов;
• существенный уклон местности.

В таких ситуациях подойдет установка столбов, которые при выходе на поверхность связываются с монолитной лентой. В результате вес здания равномерно распределяется на столбы.

Это сборный ленточный фундамент является разновидностью свайно-ленточного варианта с использованием буронабивных свай.

Расчет ленточного фундамента через онлайн калькулятор

Итак, тип основания выбран. Далее идет расчет материалов и цены ленточного фундамента. Для этого можно использовать онлайн-программу на сайте. С его помощью можно высчитать:

• площадь основы;
• количество арматуры;
• объем цемента;
• объем пиломатериалов;
• объем связующих веществ.

Пошаговый расчет ленточного фундамента

Использовать калькулятор нужно правильно. Ниже перечислены основные шаги, которые нужно выполнить для получения максимально точных цифр.

1. Указание длины, ширины, высоты, толщины, а также вида основания. Для лучшего понимания можно ориентироваться на схемы, рисунки ленточного фундамента в разрезе.
2. Заполнение информации по опалубке и арматуре.
   Здесь идет речь о размерах досок и параметрах каркаса.
3. Расчет бетона. Здесь нюанс в том, что куб бетона различается в зависимости от марки цемента и пропорций.

В ходе расчета цены ленточного фундамента калькулятор итоговые цифры могут иметь разные показатели. Например, сыпучие материалы указываются в тоннах, в то время как в магазинах они продаются кубометрами.

Получившаяся сумма не является окончательной. При онлайн расчете ленточного фундамента не предусматриваются затраты на гвозди/саморезы, оплату доставки и оказание услуг по строительству.

Где заказать ленточный фундамент в Тюмени под ключ?

ООО «СМУ-2» — это организация с большим опытом, которая предлагает полный комплекс строительно-ремонтных услуг. Одним из наших популярных направлений является заливка ленточного фундамента под ключ. При выполнении таких мероприятий мы действуем согласно существующим технологиям и используем только качественные материалы.

Рассчитать цену ленточного фундамента в Тюмени можно с помощью калькулятора или посредством вызова на объект нашего специалиста. Замерщик бесплатно произведет все необходимые расчеты и сообщит стоимость материалов и будущих работ.

Онлайн калькулятор расчета строительных блоков

Рассчитайте необходимое количество материалов онлайн.

Рассчитать

Предложите ваш объект и мы рассчитаем стоимость работ

Заполните форму и мы свяжемся с Вами.

Узнать стоимость

Модули расчета > Фундамент > Фундамент стены



Нужно больше? Задайте нам вопрос



Этот модуль обеспечивает расчет единичной полосы неразрезного фундамента стены с приложенными осевыми, моментными и поперечными нагрузками. Также можно указать нагрузки на вскрышные породы, которые будут применяться к площади поверхности фундамента (за исключением площади, покрытой стеной). Модуль также обеспечивает автоматический расчет допустимого увеличения несущей способности грунта в зависимости от ширины фундамента и/или глубины под поверхностью.



Модуль проверяет рабочую нагрузку, давление грунта, устойчивость к опрокидыванию, устойчивость к скольжению, устойчивость к подъему, изгиб основания и односторонний сдвиг основания.





Общие

На этой вкладке собраны значения свойств материалов, коэффициенты снижения прочности и другие параметры, влияющие на конструкцию.



f’c

Прочность бетона на сжатие через 28 дней.



Предел текучести арматуры.



Ec

Модуль упругости бетона.



Плотность бетона

Плотность бетона используется для расчета собственного веса фундамента при выборе этого параметра.



Phi Values ​​

Введите значения снижения производительности, применяемые к Vn и Mn.



Включить вес фундамента в качестве собственной нагрузки

Нажмите [Да], чтобы модуль вычислил вес фундамента и применил его как нагрузку вниз. Собственный вес основания умножается на коэффициент статической нагрузки в каждой комбинации нагрузок.



Мин. соотношение стали – температура/усадка Reinf.

Введите минимальное соотношение температура/усадка стали, рассчитанное с использованием толщины фундамента. Это вызовет предупреждающее сообщение, если секция недостаточно армирована.



Минимальный коэффициент безопасности при опрокидывании

Введите минимально допустимое отношение момента сопротивления к моменту опрокидывания. Если фактическое соотношение меньше указанного минимального соотношения, появится сообщение о том, что устойчивость к опрокидыванию неудовлетворительна.



Минимальный коэффициент безопасности при скольжении

Введите минимально допустимое отношение силы сопротивления к силе скольжения. Если фактическое отношение меньше заданного минимального отношения, появится сообщение о том, что стабильность скольжения неудовлетворительна.





Допустимые значения грунта

Допустимое давление на грунт

Введите допустимое давление на грунт. Это сопротивление рабочей нагрузке, которое будет сравниваться с расчетным давлением грунта при рабочей нагрузке (нагрузки не учитываются, как при расчете прочности).



Увеличить несущую способность по весу основания

Нажмите [Да], чтобы модуль рассчитал вес одного квадратного фута (вид сверху) основания и добавил его к допустимому значению несущей способности грунта. Это приводит к тому, что грунт не подвергается штрафу за собственный вес основания, и полезен в ситуациях, когда в инженерно-геологическом отчете указаны допустимые чистые несущие нагрузки.



Пассивное сопротивление скольжению грунта

Введите значение сопротивления пассивному давлению грунта скольжению. Это значение будет использоваться для определения компонента сопротивления скольжению, создаваемого пассивным давлением грунта. Сопротивление скольжению из-за пассивного давления затем добавляется к сопротивлению скольжению из-за трения, чтобы определить общее сопротивление скольжению для каждой комбинации нагрузок.



Коэффициент трения между грунтом и бетоном

Введите коэффициент трения между грунтом и основанием для использования в расчетах сопротивления скольжению.



Увеличение несущей способности грунта

В этом разделе можно указать некоторые размеры, превышение которых автоматически увеличивает допустимое давление несущей способности грунта.



Глубина основания фундамента ниже поверхности почвы: расстояние от нижней части фундамента до верхней части почвы. Это значение используется для определения допустимого увеличения несущей способности грунта и пассивного сопротивления грунта скольжению, но НЕ используется ни в каких других расчетах в этом модуле.



Увеличения на основе глубины фундамента: Предоставляет метод автоматического увеличения базового допустимого несущего давления грунта на основе глубины фундамента ниже некоторой опорной глубины. Собирает следующие параметры:



Допустимое увеличение давления на фут: указывает величину, на которую базовое допустимое опорное давление грунта может быть увеличено на каждый фут глубины ниже некоторой контрольной глубины.



Если основание фундамента ниже: Указывает требуемую глубину, чтобы начать постепенное увеличение допустимого опорного давления грунта на основе глубины фундамента.



Пример: Предположим следующее: Базовое допустимое давление грунта на опору = 3 кгс. Основание фундамента находится на глубине 6 футов-0 дюймов ниже поверхности почвы. В геотехническом отчете указано, что допускается увеличение опорного давления на 0,15 тыс. футов на каждый фут глубины, когда основание находится глубже, чем на 4 фута ниже поверхности почвы. Поскольку вы указали, что если фундамент находится на 6 футов ниже поверхности почвы, модуль автоматически рассчитает скорректированное допустимое давление на грунт как 3 тыс.фут + (6 – 4 фута) * 0,15 тыс.фунт = 3,30 тыс.фунт.0003



Увеличения на основе ширины фундамента: Предоставляет метод автоматического увеличения базового допустимого несущего давления грунта на основе ширины фундамента, превышающей некоторый эталонный размер. Собирает следующие параметры:



Допустимое увеличение давления на фут: указывает величину, на которую базовое допустимое опорное давление грунта может быть увеличено на каждый фут ширины, превышающей некоторый эталонный размер.



Когда максимальная длина или ширина больше: Указывает требуемый размер, чтобы начать постепенное увеличение допустимого давления на грунт в зависимости от ширины фундамента.



Пример: Предположим следующее: Базовое допустимое давление грунта на опору = 3 кгс. Фундамент имеет ширину 6 футов-0 дюймов. В геотехническом отчете указывается, что допустимо увеличение опорного давления грунта на 0,15 тыс. футов на каждый фут, когда ширина фундамента превышает 4 фута-0 дюймов. Модуль автоматически рассчитает скорректированное допустимое давление на грунт как 3 тыс. футов + (6′ – 4′) * 0,15 тыс. футов = 3,3 тыс. футов.



Примечание. Увеличение в зависимости от глубины и ширины фундамента является кумулятивным.





Размер фундамента и армирование

Вкладка “Размеры”



Ширина фундамента: укажите ширину фундамента.



Ширина стены: укажите ширину поддерживаемой стены.



Смещение центра стены от осевой линии фундамента: укажите размер между осевой линией стены и осевой линией фундамента. Положительные смещения смещают стену к правому краю фундамента.



Толщина фундамента: укажите толщину фундамента.



Автоматический расчет размера и толщины основания:  Предоставляет автоматизированную процедуру увеличения размеров основания до тех пор, пока давление грунта не будет удовлетворено и односторонний сдвиг не будет приемлемым.



Примечание. Любые приложенные нагрузки от вскрыши не учитываются в площади, занимаемой стеной.





Вкладка «Армирование»



Размер арматурного стержня: укажите размер арматурного стержня, который следует учитывать для стержней, которые проходят параллельно ширине фундамента.



Расстояние между арматурными стержнями. Предоставляет возможность указать явное значение расстояния между арматурными стержнями или указать количество стержней на 12-дюймовой длине.



Арматурный стержень От центра до бетонной кромки @ Снизу: укажите прозрачное покрытие плюс 1/2 диаметра арматурного стержня.





Приложенные нагрузки

Вкладка «Вертикальные нагрузки»

Содержит поля ввода для вертикальных нагрузок и давления вскрышных пород. Вертикальные нагрузки указаны в тысячах фунтов на фут и считаются действующими в центре ширины стены. Нагрузки на вскрышные породы указаны в тысячах фунтов на квадратный фут, и считается, что они действуют на площадь верхней поверхности фундамента, исключая площадь, занимаемую стеной.





Вкладка «Моменты и сдвиги»

Содержит поля ввода для моментов и сдвигов. Моменты указаны в единицах фут-кипов на фут. Сдвиги задаются в тысячах фунтов на фут, и считается, что они действуют на высоте, указанной в поле «Применение сдвига» над верхней частью фундамента. Сдвиг создаст момент, равный произведению силы сдвига на расстояние от нижней части фундамента до места приложения силы сдвига.





Сочетания нагрузок

Вкладка Сочетания нагрузок используется для указания сочетаний нагрузок, которые будут использоваться в проекте. Вкладка «Сочетания нагрузок LRFD» управляет сочетаниями, которые используются для проверки конструкции железобетона. Вкладка «Комбинации давления на грунт» управляет комбинациями, которые используются для оценки опорного давления на грунт. Коэффициент увеличения грунта может применяться к сочетанию нагрузок в зависимости от сочетания нагрузок, как это разрешено инженерно-геологическим отчетом. Вкладка «Сочетания устойчивости» управляет сочетаниями нагрузок, которые используются для проверки работоспособности на опрокидывание, скольжение и подъем.



Эти вкладки позволяют пользователю выбирать из наборов комбинаций нагрузок, поставляемых с программой, или выбирать из пользовательских наборов комбинаций нагрузок, созданных и сохраненных на компьютере пользователя. Также можно разблокировать выбранный набор комбинаций нагрузок и внести изменения в коэффициенты непосредственно в этом представлении.



Пользователь может контролировать, какие комбинации выполняются, а какие игнорируются. Наконец, эти вкладки позволяют пользователю указать, должна ли программа учитывать алгебраический знак указанных коэффициентов нагрузки по ветровым нагрузкам и сейсмическим нагрузкам как обратимый или нет. Это может быть удобным способом убедиться, что эти нагрузки исследуются как действующие как в положительном, так и в отрицательном направлениях, если это предусмотрено проектом. Обратите внимание, однако, что если выбрано, изменение алгебраического знака будет применяться ко ВСЕМ ветровым нагрузкам и/или ВСЕМ сейсмическим нагрузкам, включая горизонтальные И вертикальные нагрузки.





Расчеты

Вкладка “Результаты”



На этой вкладке обобщаются контрольные значения (наивысший коэффициент использования) для каждого проектного соображения из всех испытанных комбинаций нагрузок. Для управляющей комбинации нагрузок он представляет приложенную нагрузку, грузоподъемность или доступную резистивную нагрузку, отношение приложенной к грузоподъемности и управляющую комбинацию нагрузок, которая создает это управляющее отношение.





Вкладка «Давление грунта»



Для каждой комбинации эксплуатационных нагрузок на этой вкладке представлены общая вертикальная нагрузка, результирующий эксцентриситет, давление грунта на левом и правом концах фундамента, допустимый грунт давления, и отношение фактического к допустимому давлению грунта.





Вкладка Устойчивость к опрокидыванию и скольжению опора.





Также сообщается о силе скольжения, силе сопротивления и отношении силы сопротивления к силе скольжения.





Фундамент Вкладка «Изгиб»



На этой вкладке представлены результаты расчета на изгиб для сочетания нагрузок в зависимости от сочетания нагрузок.





Вкладка «Сдвиг фундамента»



На этой вкладке представлены результаты расчета на сдвиг для сочетания нагрузок по сочетаниям нагрузок.

3D TAB

Эта вкладка представляет 3D рендеринг FOTING:

2D Tab

План Tab Presents Presents and View of the Footing Tab

.







Типы фундаментов из матов, проектирование и строительство

Фундаменты из матов, также известные как плотные фундаменты, представляют собой толстые бетонные плиты, укладываемые на землю в качестве фундамента конструкции. Фундаменты из матов сооружаются в различных случаях, таких как строительство зданий, строительство мостов, строительство башен и т. д.

Если мы имеем дело с мелкозаглубленными фундаментами, последний вариант мелкозаглубленного фундамента — это ростверк.

При увеличении осевых нагрузок на конструкцию или из-за плохих грунтовых условий площадь фундаментов (изолированных, комбинированных, ленточных и т. д.) необходимо увеличить.

Дальнейшее увеличение размеров фундаментов приводит к наложению луковиц напряжений друг на друга, создавая слабую зону. На этом фоне мы выбираем плотные фундаменты.

Что такое матовая основа?

Фундаментный мат всегда не плоскую плиту кладут на землю в качестве опоры надстройки. Существуют различные конструкции, основанные на приложении нагрузок.

Меньшие нагрузки, действующие на мат фундамента, сооружаем плоскую плиту. Однако с увеличением нагрузки вводятся различные методы, обсуждаемые в этой статье, для повышения жесткости плиты.

Кроме того, мы могли бы использовать плотные фундаменты для поддержки зданий высотой примерно до 10 этажей.

Кроме того, увеличение осевых нагрузок приводит к удорожанию строительных работ. Это может даже превысить строительство свайных фундаментов за пределами определенного уровня.

Типы фундаментных матов

Классификация фундаментных матов производится на основе модификаций плоской плиты.

Дополнительно к плоту изготавливается для повышения изгибной жесткости фундамента.

Глубина плотного фундамента значительно увеличена в местах расположения колонн, чтобы выдерживать высокие изгибающие моменты и поперечные усилия.

Следующая классификация, обсуждаемая в статье Типы фундаментов , может быть использована для получения более подробной информации о них.

• Плоская плита

Толстая бетонная плита, отлитая в качестве фундамента на грунт, представляет собой плоский плот.

Нет выступов для придания жесткости матовому фундаменту, кроме бетонных стенок жесткости.

• Фундамент из плоской плиты, утолщенный под колонну

Увеличение осевых нагрузок на колонну приводит к увеличению прочности на изгиб и сдвиг арматуры.

Приводит к удорожанию строительства. Далее, сверх определенного уровня, приходится увеличивать толщину матового основания.

Если мы увеличим толщину всей матовой основы, это будет неэкономичный способ справиться с ней.

Таким образом, мы увеличиваем толщину матового фундамента под колоннами. Поскольку выступ находится ниже плоской пластины, конструкция может быть затруднена.

Размещение арматуры, гидроизоляции и т. д. не может быть таким простым делом.

• Фундамент из плоской плиты Утолщен над решеткой на колонне

Выступ над плоской плитой такой же, как и выступ под плитой.

Построить проекцию плота над его поверхностью очень просто. Однако мы можем сделать это только в том случае, если мы не используем плотную плиту или оставшееся расстояние достаточно для использования.

• Балочный и плитный фундамент

Дальнейшее увеличение осевой нагрузки колонны не может быть воспринято плоской плитой или выступами плоской плиты. Для укрепления фундамента предусмотрены балки.

Введение балок значительно уменьшает толщину плиты стропила.

•   Фундаменты из ячеистых плит

Одним из этапов развития балочной плиты является ячеистый фундамент. В этом типе фундамента мы также размещаем верхнюю плиту.

Еще больше увеличивает жесткость матового основания.

• Фундаменты свайные ростверковые

Фундаменты свайные ростверковые сооружаются в высотных зданиях, в ситуациях, когда свая не может быть заглублена в скалу, когда опора сваи недостаточна и т. д.

проектирование и строительство свайно-ростверкового фундамента – сложный процесс.

Сначала нагрузку принимает на себя свая, а затем она начинает делиться с ростверком.

Как только сваи полностью мобилизованы, плот начинает полностью принимать нагрузку. Наконец, плот берет на себя весь груз.

На следующем рисунке показана кривая зависимости нагрузки от осадки.

Для получения дополнительной информации можно обратиться к опубликованной статье о свайно-ростверковом фундаменте.

На следующем рисунке показаны различные типы фундаментов, которые можно использовать в различных конструкциях.

Выбор типа матового фундамента осуществляется в зависимости от приложенной нагрузки на систему фундамента.

Проектирование матового фундамента

В основном существует два метода проектирования плотного фундамента.

1. Традиционные методы – использование ручных расчетов и диаграмм
2. Методы конечно-элементного анализа – использование компьютерного пакета для расчета конструкции от обычного жесткого метода.
   • Рассчитать общую нагрузку, приложенную к мату основания
   • Рассчитайте давление под каждой колонной с учетом эксцентриситета нагрузки. Осевое напряжение и напряжение изгиба из-за эксцентриситета центра нагрузки учитываются для определения давления под каждой колонной.
   • Проверьте, больше ли допустимое давление нетто, чем приложенное давление.
   • Затем коврик делится на полосы в зависимости от его расположения.
   • Определите изгибающий момент и поперечные силы.
   • Определите эффективную глубину фундамента. Это может быть сделано на основе диагонального сдвига при растяжении вблизи различных колонн.
   • Составьте рассчитанные выше диаграммы изгибающих моментов, определите положительный и отрицательный изгибающие моменты на единицу ширины.
   • Расчет площади армирования на единицу ширины секции

   В дополнение к этой процедуре существуют другие методы, такие как приблизительный гибкий метод для расчета и проектирования фундаментов.

   Методы анализа методом конечных элементов

   Метод анализа методом конечных элементов заключается в рассмотрении гибкого поведения грунта при структурном анализе. В этом методе почва является моделью, и ее поведение учитывается при анализе и проектировании.

   Существуют различные методы моделирования почвы.

   Мы можем моделировать грунт под фундаментом с помощью свойств его материала. Для этой цели можно использовать такие программы, как plaxis. В этом типе анализа очень важно выбрать правильную модель материала для почвы. Если мы не будем рассматривать правильную идеализацию, мы получим неправильные ответы.

   Кроме того, мы могли бы использовать программное обеспечение, такое как SAFE для анализа и проектирования фундамента, чтобы получить изгибающие моменты и силы сдвига.

   Почва может быть смоделирована как пружина. Площади источников можно рассчитать, как указано в книге по анализу и проектированию фундаментов недр.

   Родник земляного полотна реакция почвы. Существует множество методов расчета реакции грунтового основания. В этой статье мы обсуждаем простейший метод, указанный в книге «Анализ и дизайн основания кишечника».

   Площадь пружины = SF x 40 x BC – для осадки ростверка 25 мм

   Где SF – коэффициент запаса, учитываемый при расчете допустимой несущей способности, а BC – допустимая несущая способность.

   Приведенное выше уравнение относится к осадке 25 мм в фундаменте. Отклонение за пределы этого значения может привести к неправильным ответам.

   Таким образом, на основе указанной осадки в отчете о геотехнических изысканиях для определения допустимой несущей способности или на основе расчетной осадки приведенное выше уравнение должно быть изменено.

   Пружина площади = SF x (1000/осадок) x BC

   После того, как мы рассчитаем площадь почвы веточками или реакцию грунтового основания, ее можно применить к компьютерной модели, созданной с помощью подходящего программного обеспечения.

   После приложения нагрузок к колоннам можно выполнить анализ фундамента. Тогда мы можем найти изгибающий момент и поперечные силы.

   Расчет арматуры производить по результатам анализа.

   Специальное примечание по расчету и проектированию плотных фундаментов

   • Для анализа и проектирования фундаментов матов рекомендуется использовать компьютерное программное обеспечение.
   • Моделирование и идеализация реального поведения фундамента должны выполняться очень тщательно и тщательно.
   • Почва может быть моделью с площадными пружинами. Это реакция грунта. Мы определяем реакцию грунтового основания в программном обеспечении и назначаем ее компьютерной модели.
   • Реакцию подложки можно оценить с помощью различных доступных методов. Это может быть основано на значении SPT, результатах испытаний, несущей способности грунта или с использованием любого другого метода.
   • Фундамент можно смоделировать вместе с надстройкой, чтобы совместить поведение надстройки и фундамента. Прогиб фундамента может повлиять на надстройку, а поведение надстройки может быть связано с деформациями фундамента.
   • Кроме того, фундамент может быть моделью без надстройки. Нагрузка на колонну может быть применена непосредственно к модели. Стены сдвига можно включить в модель.
   • Фундаментный мат должен быть рассчитан на изгибающие и сдвигающие усилия.
   • Фундамент следует проверить на сдвиг по вертикальной линии и на продавливание. Периметр сдвига при продавливании может быть определен в соответствии с соответствующим стандартом, по которому осуществляется проектирование. Статью о конструкции пробивных ножниц можно найти для проектирования и определения периметра сдвига.
   • Особое внимание следует уделять расчету на сдвиг. Требование поперечной связи должно быть проверено, и сдвиговые связи должны быть предоставлены, где это необходимо, в качестве расчетов.
   • Проектирование свайных плит представляет собой сложный процесс, и он должен выполняться с использованием соответствующей опубликованной литературы.

   Строительство матового фундамента

   Строительство матового фундамента также осуществляется с большим вниманием и с должным вниманием к контролю качества и обеспечению качества.

   Давайте обсудим процесс строительства по порядку.

   • Земляные работы для матового фундамента

   Решение о земляных работах и ​​земляных работах, поддерживающих систему, должно быть принято до начала строительства. В зависимости от характера конструкции и глубины конструкции необходимо определить тип поддерживающей системы для земляных работ.

   Артикул Земляные работы для фундамента можно найти для получения дополнительной информации о проектировании и строительстве систем земляных работ.

   Кроме того, статьи проектирование систем поддержки земляных работ и подпорная стена из шпунтовых свай могут быть отнесены к работающим примерам систем подпорных грунтов.

   • Гидроизоляция

   Как правило, все фундаментные маты гидроизолированы. Произведена гидроизоляция всех ростверков, так как в основном они строятся ниже уровня земли.

   Наличие гидроизоляционной мембраны защищает фундамент от намокания или сырости. Кроме того, движение воды через бетон также предотвращает гидроизоляцию.

   Статью о различных видах гидроизоляционных деталей, используемых в строительстве, можно назвать знанием устройства гидроизоляционных мембран.

   • Гидрошпонка

   В плотном фундаменте имеются строительные швы, деформационные швы, компенсационные швы и т.д. Они должны быть уплотнены, чтобы избежать движения воды через соединение.

   Артикул строительные швы и типы бетонных швов можно найти для получения дополнительной информации о деталях швов и методах обработки швов.

   На строительных и деформационных швах предусмотрены гидрошпонки. Тип соединения изменяет тип гидрозатвора.

   В строительных стыках мы обычно делаем гидрошпонку в центре плота. (См. статью Гидроизоляция для типовой детали). В этих типах соединений обычно используются гидрошпонки из мягкой стали или ПВХ.

   В деформационных и деформационных швах предусмотрены водяные запоры поверхностного типа. (Общую информацию см. в статье Гидроизоляция .)

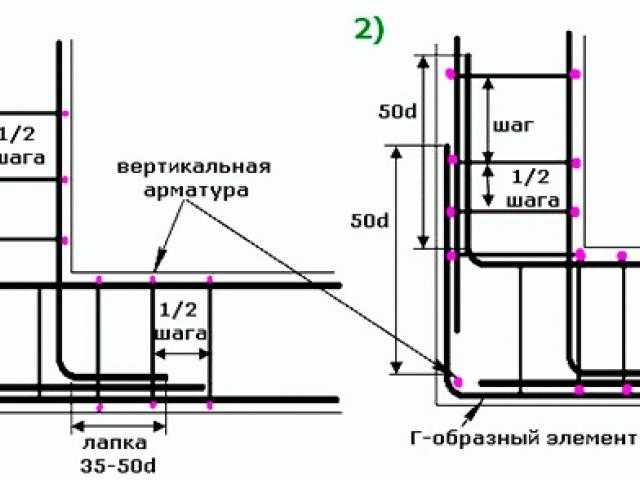

   • Арматура

   В основном в ростверке можно встретить два типа арматуры.

   Арматура на изгиб и на сдвиг.

   Изгибаемая арматура связывается, как обычно, а поперечная арматура размещается на колонне в основном в соответствии с требованиями к сдвигу. Срезные звенья должны соответствовать проектным требованиям. Распространение сдвиговых звеньев в любом направлении колонны должно соответствовать проектным требованиям.

   • Количество заливок

   В зависимости от характера конструкции и требований проекта заливка бетона выполняется в несколько заливок.

   Не обязательно выполнять несколько заливок, но можно забетонировать в одну пору, если размер матового основания меньше и имеются соответствующие ресурсы, такие как человеческие ресурсы и материальные ресурсы.

   В крупном матовом фундаменте количество заливок определяется в зависимости от возможностей подрядчика поставить и уложить бетон.

   Кроме того, тепловые эффекты учитываются при выборе последовательности заливки бетона. Первоначально последовательность, которая может следовать за бетоном, определяется таким образом, чтобы минимизировать тепловые ограничения при еще одной заливке. Тем не менее, мы не можем избежать этого всегда. Мы должны проектировать для этого.

   Кроме того, последовательность пористости планируется для каждой отдельной заливки, чтобы избежать холодного стыка с заливкой. В зависимости от времени схватывания бетон необходимо залить до начала схватывания.

   • Контроль температуры

   Повышение температуры бетона, более высокий температурный градиент и разница температур между сердцевиной и поверхностью являются ключевыми факторами, которые необходимо учитывать при контроле температуры.

   На практике мы поддерживаем максимальное повышение температуры бетона за счет теплоты гидратации до 70 градусов по Цельсию, чтобы избежать замедленного образования эттрингита.

   Однако добавление летучей золы увеличивает этот диапазон даже до 80 градусов по Цельсию и более. Максимальная температура также сильно зависит от типа цемента.

   Поэтому всегда рекомендуется поддерживать температуру около 70 градусов по Цельсию или ниже, поскольку мы не можем наблюдать, что происходит внутри бетона.

   Проводятся макетные испытания для проверки повышения температуры бетона за счет теплоты гидратации. Кроме того, это дает другие преимущества, такие как выбор толщины и типа материалов, которые будут использоваться в качестве опалубки.

   Тот же материал, что и при макетном испытании, и если допустимо повышение температуры, должен использоваться и в конструкции. Не допускается внесение изменений в материал и толщину материала.

   Добавление в бетон летучей золы действует как наполнитель и снижает содержание цемента. Кроме того, это снижает повышение температуры в процессе гидратации.

   Добавление летучей золы рекомендуется поддерживать в диапазоне примерно 20–35%.

   Кроме того, использование летучей золы в бетоне улучшает удобоукладываемость бетона .

   Другие методы известкования бетона при температуре перечислены ниже.

   • • Ограничение температуры укладки. Общепринятой практикой является ограничение температуры размещения до 30 градусов по Цельсию. Однако для ограничения повышения температуры потребуется дальнейшее снижение.
     • Добавьте лед из охлажденной воды, чтобы снизить повышение температуры.
     • Залить бетон ночью
     • Добавить летучую золу
     • Собрать заполнители
     • Использовать низкотемпературный цемент
     • Собрать бетон из труб, залитых в бетон.

   Аналогичные методы можно использовать для контроля повышения температуры бетона. При контроле мы могли бы избежать образования замедленного эттрингита из-за повышения теплоты гидратации, термических трещин в бетоне из-за перепада температур и высокого температурного градиента.
