Онлайн-калькулятор расчета монолитного плитного фундамента, расчет бетона для плиты, арматуры, опалубки
Содержание

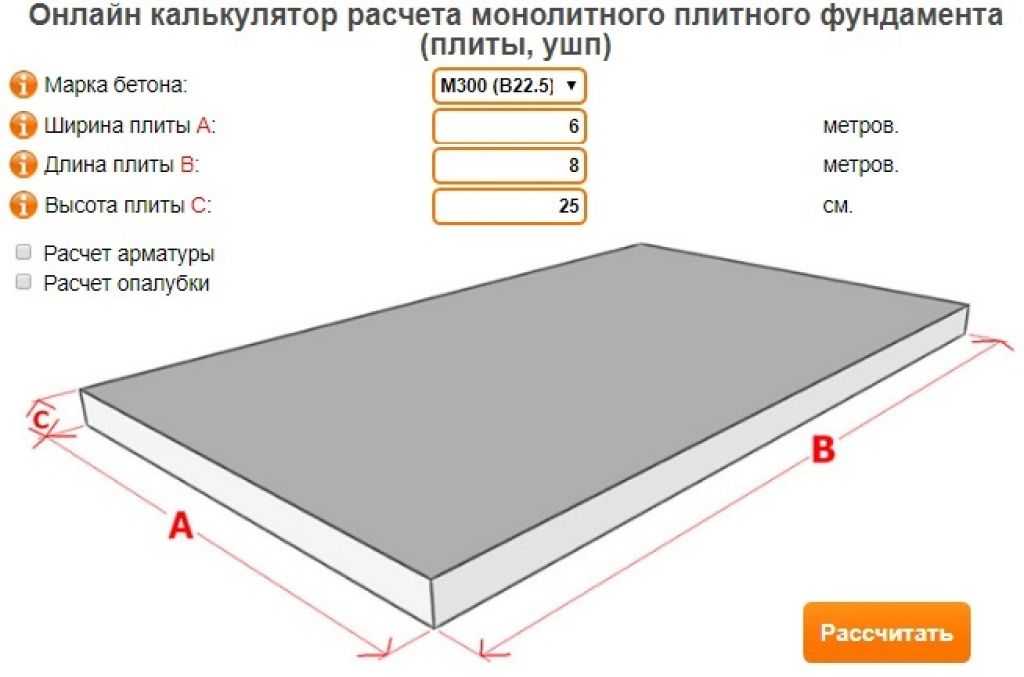

- Онлайн-калькулятор расчета монолитного фундамента
- Расчет плиты фундамента
- Бетон
- Арматура
- Опалубка
- Важность расчета плитного фундамента
Фундамент плита – один из наиболее распространенных видов оснований, применяемых в коттеджном и малоэтажном строительстве. От его надежности зависит долговечность и надежность всего здания. Поэтому важен точный расчет монолитного фундамента, который Вы сможете выполнить с помощью нашего онлайн-калькулятора. Он позволит легко вычислить такие основные параметры:
- объем бетона, необходимого для строительства;
- расход арматуры для монтажа армирующего каркаса;
- расход пиломатериалов для монтажа опалубки.
Все вычисления проводятся в течение нескольких секунд, после чего Вы получаете точный расчет плитного фундамента по каждой позиции.
Расчет плиты фундамента
Расчет плиты монолитного фундамента необходим для определения основных геометрических размеров основания. Он позволяет определить периметр, площадь подошвы площадь боковой поверхности. Эти параметры необходимы для точной разметки площадки под строительство дома, а также полезны при рытье котлована.
Вычислить точные значения геометрических параметров плиты поможет наш онлайн-калькулятор. Для вычисления достаточно ввести длину, высоту и ширину плитного основания. Программа сразу же выдаст результат.
Готовый плитный фундаментФото из открытых источников
Бетон
Бетонный раствор – основной строительный материал, необходимый для возведения основания дома. Затраты на его покупку составляют основную часть расходов. Поэтому расчет бетона для монолитной плиты должен проводиться максимально точно. Покупка или приготовление слишком большого объема раствора приведет к значительному перерасходу. Если раствора будет меньше необходимого количества, это не позволит полностью залить котлован.
При заливке в несколько подходов образуется сухой шов, который отрицательно сказывается на несущей способности.
Определить необходимый объем смеси можно в нашем калькуляторе. Вычисление проводится на основании размерных характеристик плиты. Просто введите исходные данные, и программа выполнит точный расчет бетона для плитного фундамента и выдаст его объем в кубометрах.
Арматура
Арматурный каркас обеспечивает прочность железобетонной конструкции и ее устойчивость к нагрузкам на растяжение. Характеристики используемых армирующих элементов определяются по результатам вычислений в проекте. Их взаимное расположение и геометрические параметры каркаса определяются по составляемой карте армирования. Кроме этого, нужно провести расчет арматуры для монолитного плитного фундамента, чтобы закупить нужное количество металлоизделий. Сделать это поможет наш онлайн-калькулятор.
Результат выдается в длине по следующим видам арматуры:
- продольная;
- поперечная;
- вертикальная;
- вся.
Фото из открытых источников с изменениями ecostroyhouse.ru
Для проведения вычислений, помимо общих размеров основания, потребуются исходные размеры ячейки и количество рядов армирующих элементов.
Опалубка
При планировании строительства обязательно нужно учесть необходимость закупки пиломатериалов для монтажа опалубки. Это конструкция из досок, предназначенная для придания требуемой формы фундаменту. Выполнить точный расчет опалубки для монолитного плитного фундамента можно с помощью нашего онлайн-калькулятора.
Исходными данными для вычисления помимо параметров плиты выступают характеристики используемой доски. Программа посчитает количество и общую кубатуру досок, необходимых для монтажа опалубки. Благодаря этому вы сможете выполнить закупку нужного объема пиломатериалов и заранее определить их стоимость.
Опалубка для фундамента плитыФото из открытых источников
Важность расчета плитного фундамента
Точный и технически правильный расчет плитного фундамента имеет большое значение для строительства дома.
Он позволяет не допустить ошибок при возведении основания, которые могут привести к снижению надежности всего здания. Кроме этого, определение расчетных характеристик монолитной плиты позволяет правильно спланировать закупку материалов. Это дает возможность избежать их перерасхода или приобретения в недостаточном объеме.
С помощью представленного онлайн-калькулятора вы сможете посчитать все необходимые параметры даже без навыков в проектно-сметном деле.
Калькулятор арматуры
Расчет арматуры
Калькулятор арматуры 1Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.
Калькулятор арматуры 2
Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.
Расчет основан на весе одного кубического метра стали в 7850 килограмм.
Расчет арматуры для строительства дома
При строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. Сделать это вам поможет наша программа. С помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.
Расчет арматуры для разного типа фундаментов
Для расчета арматуры нужно также знать и тип фундамента дома. Здесь существует два распространенных варианта. Это плитный и ленточный фундаменты.

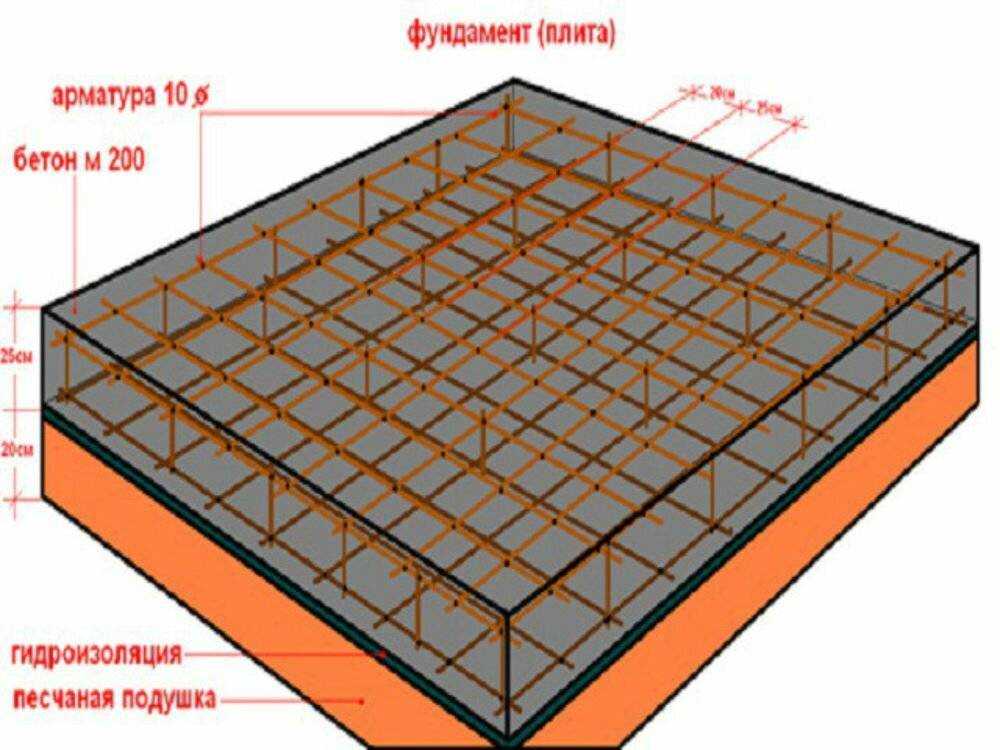

Арматура для плитного фундамента
Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями.
В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры.
Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры.
Располагая этими данными, мы можем приступать к расчету с помощью программы.

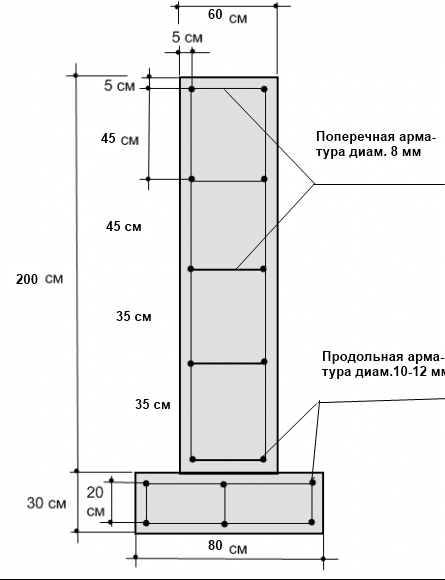

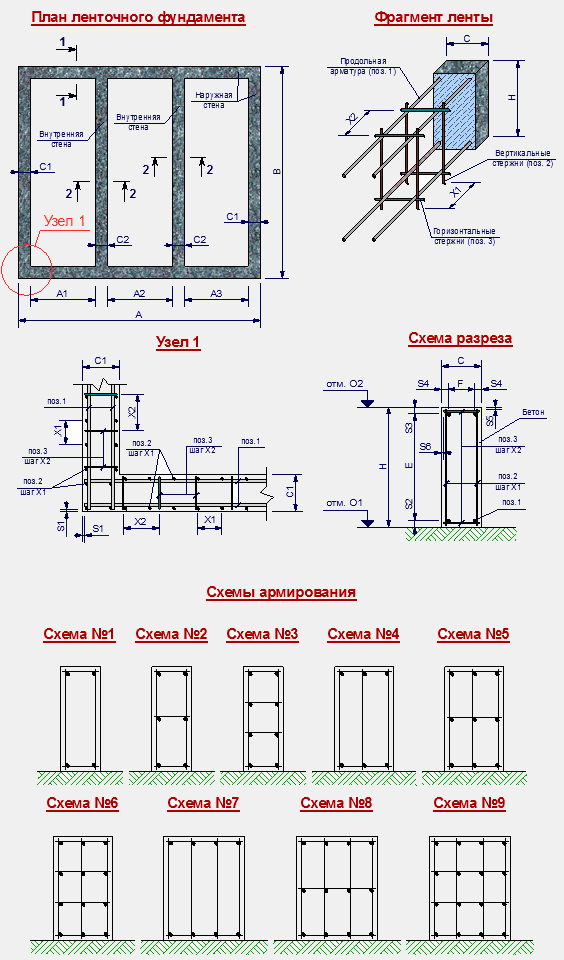

Арматура для ленточного фундамента
Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.

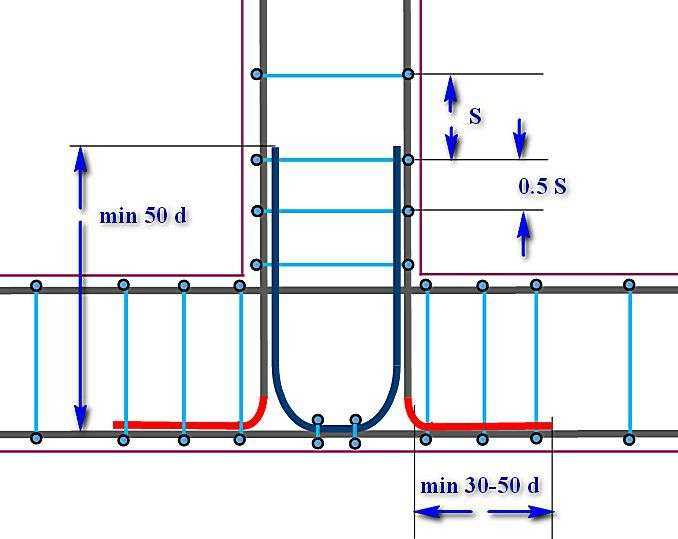

Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.
Concrete Engineering Calculator Software — SAFI
Обзор
Обзор
Программа SAFI Concrete Calculator™ представляет собой простой и мощный инструмент, который позволяет анализировать и рассчитывать поперечное сечение железобетонных балок, плит и колонн, а также железобетона. опоры.
Concrete Calculator™ предназначен для быстрого решения распространенных проблем без использования полной программы проектирования конструкций. Это позволяет пользователям быстро и легко анализировать или проектировать железобетонные сечения, такие как прямоугольные сечения, T-образные сечения, L-образные сечения, круглые сечения и т. д. Это очень удобный и производительный инструмент, связанный с программой GSE Concrete.
Это простой и производительный инструмент для анализа и проектирования железобетонных поперечных сечений.
Мощные функции
Мощный инструмент, позволяющий пользователям проверять или проектировать железобетонные сечения.
Эффективная проверка
Эффективный инструмент проверки для проверки результатов проектирования конкретных элементов сложных моделей.
Простой в использовании
Интуитивно понятный и простой в использовании инженерный инструмент с автоматическим выбором секций.
Расчет и расчет
Расчет и расчет
Анализ и расчет могут быть выполнены для балок и колонн, подвергающихся изгибающим, сдвиговым, скручивающим и осевым нагрузкам для различных форм сечения.
Concrete Calculator™ охватывает:
— Прочность и усиление прямоугольных, тавровых, L и двутавровых профилей при изгибе
— Растягивающее и сжимающее усиление балочных сечений
— Армирование на сдвиг, равновесие и совместимость при кручении
— Прочность и усиление одного направляющие плиты
– Прочность и армирование колонн при сжатии и двухосном изгибе
– Диаграммы взаимодействий для колонн
Concrete Calculator™ в настоящее время поддерживает следующие стандарты проектирования:
– Американский ACI 318-14
– Канадский CSA A23.3-04
– Канадский CSA A23.3-14
– Египетский ECP 203-2018
– Еврокод 2-2004
– CSA S6- 06 и CSA S6-14 Нормы проектирования канадских автомобильных мостов
•Программа рассчитывает требуемые арматурные стержни прямоугольных, тавровых, двутавровых и двутавровых балок, а также односторонние плиты на чистом изгибе.
• Программа позволяет проектировать заданный пользователем коэффициент армирования и при необходимости обеспечивает армирование на сжатие.
•Рассчитывает необходимые арматурные стержни прямоугольных, тавровых, двутавровых и двутавровых балок на сдвиг и кручение.
•Программа позволяет проектировать с использованием прямых или наклонных хомутов, а также серийных или связанных гнутых стержней.
•Рассчитывает требуемые арматурные стержни прямоугольных и круглых сечений колонн при комбинированном сжатии и изгибе или растяжении и изгибе.
•Программа позволяет задавать целевое соотношение армирования и рассчитывает оптимальные размеры колонны.
•По запросу учитываются эффекты второго порядка, такие как боковое смещение и устойчивость стержня.
• Диаграммы взаимодействия для рассчитанных арматурных стержней также предоставляются в качестве выходных данных.
• В ситуациях, когда известно армирование, программа рассчитывает сопротивление поперечного сечения и соответствующие данные, такие как напряжения в бетоне и арматурных стержнях и коэффициенты армирования.
• Доступны библиотеки стандартных метрических и имперских свойств материалов.
• Доступно большое количество решенных задач и ссылок.
Формы сечений
Формы сечений
Concrete Calculator™ позволяет выполнять расчет или проектирование до шести различных форм сечений в зависимости от выбранного типа нагрузки. Входные данные состоят из ввода формы сечения, размеров, приложенных нагрузок, требуемых расчетных параметров и стандарта проектирования.
Тип нагрузок (сжатие, изгиб, сдвиг и т. д.), для которых может быть выполнен расчет или расчет, различен для каждой формы.
– прямоугольное сечение
– чистый изгиб
– сжатие и двухосный изгиб
– сдвиг и кручение
– тавровое сечение
– чистый изгиб
– сдвиг и кручение
– Г-образный профиль
– чистый изгиб
– сдвиг и кручение
– I сечение
– Чистый изгиб
– Сдвиг и кручение
– Круглое сечение
– Сжатие и двухосный изгиб
– Односторонняя плита
– Чистый изгиб
Типы нагрузок
Типы нагрузок
Concrete Calculator™ позволяет выполнять расчет или расчет до шести различных типов нагрузок в зависимости от выбранной формы сечения.
Форма сечения (прямоугольная, T, L и т. д.), для которой может быть выполнен расчет или расчет, различается для каждого типа нагрузок.
Чистая гибка
– Прямоугольное сечение
– Т-образное сечение
– Г-образное сечение
– Двутавровое сечение
– Односторонняя плита
Сжатие и двухосный изгиб
– Прямоугольное сечение
– Круглое сечение
Сдвиг и кручение
– Прямоугольное сечение
– Т-образное сечение
– Г-образное сечение
– Двутавровое сечение
Отчеты
Результаты анализа и проектирования выводятся на экран.
Подробные отчеты доступны в формате Rich Text Format (rtf).
Входные данные и результаты могут быть распечатаны для одного элемента или для всех элементов.

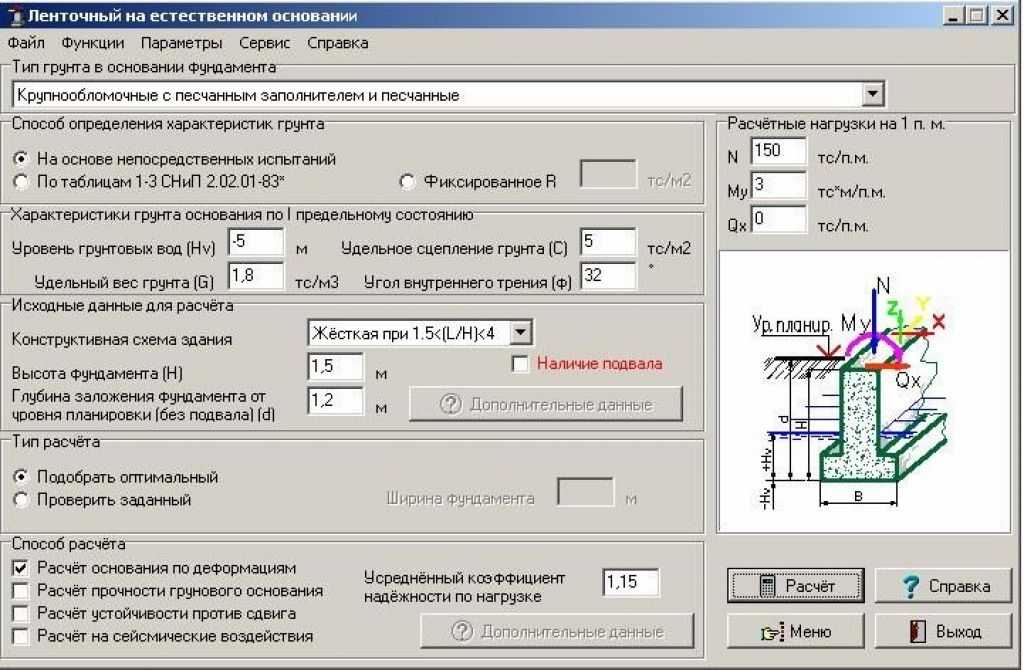

Калькулятор фундамента
Калькулятор фундамента
Калькулятор фундамента SAFI позволяет быстро и легко проектировать железобетонные фундаменты без необходимости создания и анализа полной модели конструкции (стыков, элементов, сочетаний нагрузок).
Входные данные состоят из ввода типа основания, приложенных нагрузок, требуемых расчетных параметров, стандарта проектирования, типа колонны (или стены) и, при необходимости, размеров. Арматурные стержни выбираются из встроенных библиотек стержней. Библиотеки стержней можно использовать независимо от стандарта проектирования (например, канадские арматурные стержни можно использовать с американским стандартом ACI).
Стандарты проектирования
Калькулятор фундаментов в настоящее время поддерживает следующие стандарты проектирования:
— американский ACI 318-02
— американский ACI 318-14
— канадский A23.3-14 и A23.3-04
— египетский ECP 203-2018
– Eurocode 2-2004
Калькулятор фундаментов можно использовать на французском или английском языках с метрическими единицами измерения, британскими единицами измерения или любыми комбинациями метрических и британских единиц измерения.
Калькулятор SAFI Foundation Calculator — это автономное приложение, которое можно использовать отдельно или в сочетании с программным обеспечением GSE Concrete, которое является частью программного обеспечения GSE (General Structural Engineering).
Типы фундаментов
Типы фундаментов
Калькулятор фундаментов позволяет выполнить расчет четырех различных типов фундаментов.
Каждый тип фундамента может быть спроектирован с определенным типом колонны.
– Изолированный квадратный фундамент
– Железобетонная колонна
– Стальная колонна
– Изолированный прямоугольный фундамент
– Железобетонная колонна
– Стальная колонна
– Ленточный фундамент
– Железобетонная стена
– Комбинированный фундамент
– Железобетонная колонна
– Стальная колонна
Типы колонн и стен
Типы колонн и стен
Калькулятор фундаментов позволяет выполнить расчет фундаментов в соответствии с тремя типами колонн или стен. Каждый тип фундамента может быть спроектирован с определенным типом колонны.
Железобетонная колонна или стена
— Изолированный квадратный фундамент
— Изолированный прямоугольный фундамент
— Ленточный фундамент
— Комбинированный фундамент
Стальная колонна
— Изолированный квадратный фундамент
— Изолированный прямоугольный фундамент
— Комбинированный фундамент
Расчетные модули > Фундамент > Фундамент общего назначения
Нужно больше? Задайте нам вопрос
Этот модуль обеспечивает расчет прямоугольного фундамента с приложенной осевой нагрузкой, поверхностной нагрузкой, крутящим моментом и поперечной нагрузкой.
Нажмите здесь, чтобы посмотреть видео:
Модуль позволяет перемещать положение приложения осевой нагрузки вне центра фундамента и обеспечивает автоматический расчет допустимого увеличения несущей способности грунта на основе размеров фундамента и/или глубины под поверхностью.
Модуль проверяет рабочую нагрузку, давление грунта, устойчивость к опрокидыванию, устойчивость к скольжению, изгиб на каждой из четырех поверхностей опоры, сдвиг в одном направлении в точке «d» с каждой из четырех сторон опоры и сдвиг на продавливание по расположенному периметру. ‘d/2’ от граней пьедестала.
Общие
f’c
Прочность бетона на сжатие через 28 дней.
fy
Предел текучести арматуры.
Ec
Модуль упругости бетона.
Плотность бетона
Плотность бетона используется для расчета собственного веса пьедестала и фундамента, если выбран этот параметр.
Phi Values
Введите значения снижения производительности, применяемые к Vn и Mn.
Двухосный анализ
Выберите «Да» или «Нет», чтобы указать, следует ли выполнять двухосный анализ. Если выполняется двухосный расчет, в решении будут учитываться моменты, действующие одновременно относительно двух ортогональных осей фундамента. Если двухосный анализ НЕ выполняется, решение будет считать, что моменты, приложенные к двум ортогональным осям, действуют не одновременно.
Величина длины кромки для M и V (отображается только при выборе двухосного расчета)
При расчете сдвига и момента для фундаментов, где максимальные значения давления ) размера основания от края для использования при расчете моментов и сдвигов из-за переменного давления грунта в этом регионе. Меньшее значение этой переменной приведет к более консервативному расчету, поскольку он будет сфокусирован на более узкой полосе, которая испытывает наибольшее давление грунта.
Нажмите, чтобы рассчитать (кнопка видна только при выборе двухосного анализа)
Из-за итеративного характера расчетов, необходимых для двухосного анализа, было бы нежелательно повторно запускать весь анализ и проектирование каждый раз, когда изменяется входной параметр. Таким образом, из соображений эффективности программа автоматически переходит в режим ручного пересчета при выборе двухосного анализа. Щелкайте по этой кнопке в любое время, когда вы хотите пересчитать с текущими входными параметрами.
Учитывать вес фундамента при определении несущей способности грунта
Выберите этот параметр, чтобы модуль рассчитывал собственный вес фундамента и применял его как нисходящую нагрузку при определении несущей нагрузки грунта. Собственный вес будет умножен на коэффициент статической нагрузки в каждой из комбинаций нагрузок от давления на грунт.
Примечание. Обычно следует выбирать этот вариант. Отключение этой опции может привести к неправильным расчетам несущей способности грунта в фундаментах с моментом.
Если цель состоит в том, чтобы попытаться сравнить опорное давление грунта с чистым допустимым давлением, то было бы целесообразно использовать параметр на вкладке Допустимые значения грунта, чтобы «Увеличить опорную нагрузку по весу основания».
Учитывать вес основания при определении скольжения, опрокидывания и подъема
Выберите этот параметр, чтобы модуль рассчитывал собственный вес основания и применял его как нисходящую нагрузку при определении коэффициентов безопасности скольжения, опрокидывания и подъема. Собственный вес будет умножен на коэффициент статической нагрузки в каждой из комбинаций нагрузки на устойчивость.
Игнорировать проверки на скольжение
Выберите этот вариант, если скольжение по какой-либо конкретной причине не рассматривается при проектировании.
Минимальное отношение стали – температура/усадка
Введите минимальное отношение температуры/усадки стали, рассчитанное с использованием полной толщины фундамента.
Это вызовет предупреждающее сообщение, если секция недостаточно армирована.
Примечание. Эта проверка выполняется при условии, что будет предоставлен только один мат из заданного арматурного стержня. Если конструкция имеет чистое поднятие, так что верхний мат является гарантией, или если верхний мат будет предоставлен в любом случае, имейте в виду, что программа по-прежнему будет учитывать вклад только одного мата в соответствие требованиям к температуре и усадке. В этом случае может оказаться более удобным установить соотношение T&S равным половине общего количества, зная, что двух матов будет достаточно для обеспечения полного требуемого количества.
Минимальный коэффициент безопасности при опрокидывании
Введите минимально допустимое отношение момента сопротивления к опрокидывающему моменту. Если фактическое соотношение меньше указанного минимального соотношения, появится сообщение о том, что устойчивость к опрокидыванию неудовлетворительна.
Минимальный коэффициент запаса прочности при скольжении
Введите минимально допустимое отношение силы сопротивления к силе скольжения. Если фактическое отношение меньше заданного минимального отношения, появится сообщение о том, что стабильность скольжения неудовлетворительна.
Учитывать ACI 10.5.1 и 10.5.3 в качестве минимального усиления
Установите этот флажок, если вы хотите, чтобы модуль учитывал разделы 10.5.1 и 10.5.3 ACI 318 при определении минимального усиления.
Допустимые значения грунта
Допустимое давление грунта
Введите допустимое давление грунта, которому может противостоять грунт. Это сопротивление рабочей нагрузке, которое будет сравниваться с расчетным давлением грунта при рабочей нагрузке (нагрузки не учитываются, как при расчете прочности).
Увеличить опору на вес основания
Нажмите [Да], чтобы модуль рассчитал вес одного квадратного фута (вид сверху) веса основания и прибавил его к допустимому значению несущей способности грунта.
Это приводит к тому, что грунт не подвергается штрафу за собственный вес основания, и полезен в ситуациях, когда в инженерно-геологическом отчете указаны допустимые чистые несущие нагрузки.
Пассивное сопротивление грунта скольжению
Введите значение пассивного сопротивления грунта скольжению. Это значение будет использоваться для определения компонента сопротивления скольжению, создаваемого пассивным давлением грунта. Сопротивление скольжению из-за пассивного давления затем добавляется к сопротивлению скольжению из-за трения, чтобы определить общее сопротивление скольжению для каждой комбинации нагрузок.
Коэффициент трения между грунтом и бетоном
Введите коэффициент трения между грунтом и основанием для использования в расчетах сопротивления скольжению.
Увеличение несущей способности грунта
В этом разделе можно указать некоторые размеры, превышение которых автоматически увеличивает допустимое давление несущей способности грунта.
Глубина основания фундамента ниже поверхности почвы: расстояние от нижней части фундамента до верхней части почвы. Это значение используется для определения допустимого увеличения несущей способности грунта и пассивного сопротивления грунта скольжению, но не используется ни в каких других расчетах в этом модуле.
Увеличения на основе глубины фундамента: Предоставляет метод автоматического увеличения базового допустимого несущего давления грунта на основе глубины фундамента ниже некоторой опорной глубины. Собирает следующие параметры:
Допустимое увеличение давления на фут: указывает величину, на которую базовое допустимое опорное давление грунта может быть увеличено на каждый фут глубины ниже некоторой контрольной глубины.
Когда основание фундамента ниже: Указывает необходимую глубину, чтобы начать постепенное увеличение допустимого опорного давления грунта на основе глубины фундамента.
Пример: Предположим следующее: Базовое допустимое давление грунта на опору = 3 кгс.
Основание фундамента находится на глубине 6 футов-0 дюймов ниже поверхности почвы. В геотехническом отчете указывается, что допустимо увеличение опорного давления на 0,15 тыс. футов на каждый фут глубины, когда основание находится глубже, чем на 4 фута ниже поверхности почвы. Поскольку вы указали, что если фундамент находится на 6 футов ниже поверхности почвы, модуль автоматически рассчитает скорректированное допустимое давление на грунт как 3 тыс.фут + (6 – 4 фута) * 0,15 тыс.фунт = 3,30 тыс.фунт.0003
Увеличения на основе размера фундамента: Предоставляет метод автоматического увеличения базового допустимого несущего давления грунта на основе размеров фундамента, превышающих какой-либо контрольный размер. Собирает следующие параметры:
Допустимое увеличение давления на фут: указывает величину, на которую базовое допустимое опорное давление грунта может быть увеличено на каждый фут длины или ширины, превышающей некоторый эталонный размер.
Когда максимальная длина или ширина больше: Указывает требуемый размер, чтобы начать поэтапное увеличение допустимого несущего давления грунта на основе размера фундамента.
Пример: Предположим следующее: Базовое допустимое давление грунта на опору = 3 кгс. Фундамент измеряет 12′-0″ x 6′-0″. В геотехническом отчете указывается, что допустимо увеличение опорного давления грунта на 0,15 тыс. футов на каждый фут, если наибольший размер фундамента в плане превышает 4 фута. Модуль автоматически рассчитает скорректированное допустимое давление на грунт как 3 тыс. футов + (12 футов – 4 фута) * 0,15 тыс. футов = 4,2 тыс. футов.
Примечание. Увеличение в зависимости от глубины фундамента и размеров в плане является кумулятивным.
Размеры основания
На этой вкладке вы вводите размеры основания и пьедестала.
Ширина, длина и толщина: определяет габаритные размеры основания.
Расположение нагрузки: определяет смещение от центра основания, в котором действует осевая нагрузка. Если двухосный анализ НЕ используется, то можно использовать только одно направление.
Размеры пьедестала: Если бетонный пьедестал опирается на фундамент, его размеры можно указать здесь. Размеры px и pz используются для определения мест на всех четырех сторонах, где рассчитывается односторонний сдвиг, двусторонний сдвиг и изгибающий момент. Если вы введете ненулевую высоту, вы можете рассчитать вес этой призмы и добавить его в качестве статической нагрузки. Любые приложенные нагрузки от вскрыши будут исключены из области, определяемой как размер основания по осям xx и yy, независимо от заданной высоты призмы.
Примечание. Если пьедестал не определен, то центр фундамента будет рассматриваться как поверхность пьедестала при определении критических мест для проверки на сдвиг и изгиб.
Учитывать вес опоры при определении: этот параметр позволяет пользователю указать, следует ли учитывать собственный вес опоры при определении несущей – при проверках на скольжение, опрокидывание и подъем следует учитывать вес постамента.
Армирование фундамента
На этой вкладке можно указать армирование в каждом направлении фундамента.
Приложенные ВЕРТИКАЛЬНЫЕ нагрузки
На этой вкладке можно указать осевую нагрузку, приложенную к расположению пьедестала, и нагрузку от вскрыши, приложенную ко всему размеру фундамента в плане (за исключением области, обозначенной как пьедестал).
Введите нагрузки с положительным знаком для направления вниз.
Внимание! Этот модуль не допускает поднятия сетки на фундаменте. Если результат факторизованных осевых нагрузок (стационарная, динамическая, ветровая и т. д.) дает отрицательный знак нагрузки, модуль не будет пересчитывать и уведомит вас о том, какая комбинация нагрузок привела к чистому подъему.
Приложенные изгибающие нагрузки
На этой вкладке можно ввести приложенные моменты.
Приложенные сдвиговые нагрузки
На этой вкладке можно ввести приложенные поперечные силы.
Эти нагрузки приложены в месте расположения пьедестала. Если указана высота пьедестала, сдвиг будет применяться на этой высоте и создаст момент на основании, равный поперечной нагрузке * (толщина основания + высота пьедестала).
Сочетания нагрузок — обслуживание
Это типичная вкладка сочетаний нагрузок, используемая в библиотеке проектирования конструкций. Вкладка «Комбинации услуг» используется для расчета давления на грунт, которое необходимо сравнить с допустимым давлением на грунт. «Увеличение грунта» — это коэффициент, который можно указать отдельно для каждой комбинации нагрузок и который применяется к допустимому давлению на грунт.
Сочетания нагрузок – с учетом фактора
Это типичная вкладка сочетаний нагрузок, используемая в Библиотеке проектирования конструкций для расчета прочности. Эти комбинации нагрузок используются для расчета моментов и сдвигов в фундаменте для определения напряжений и требуемой арматуры.
Примечание. Модуль «Общее основание» применяет факторизованные нагрузки к основанию и определяет другой эксцентриситет, чем тот, который был определен с использованием эксплуатационных нагрузок для проверки опорного давления грунта.
Вкладка “Результаты”
На этой вкладке представлена сводка всех рассчитанных значений. Сообщаются коэффициенты напряжений, применяемые и допустимые значения, а также сочетания нагрузок для этих определяющих значений.
Вкладка «Давление грунта»
На этой вкладке приводится расчетная рабочая нагрузка давления на грунт для моментов и сдвигов, приложенных к указанной оси, для каждой комбинации нагрузок.
Вкладка «Устойчивость к опрокидыванию»
На этой вкладке представлены расчеты устойчивости фундамента к опрокидыванию и моменту сопротивления относительно каждой оси и для каждого сочетания нагрузок. Обратите внимание, что используемые здесь сочетания нагрузок генерируются внутренними силами, а НЕ из сочетаний эксплуатационных нагрузок, которые вы ввели для оценки несущего давления грунта.
Обратите внимание, что программа настроена на индивидуальный поиск сил опрокидывания и сопротивления. Например, возьмем ситуацию, когда основание подвергается равным и противоположным сдвигам на заданной высоте. Здравый смысл подсказывает, что эти силы компенсируют друг друга, и основание не испытывает от них чистого приложенного опрокидывающего момента. Но программа рассматривает одну из двух равных и противоположных сил как опрокидывающую силу, а другую — как противодействующую. Таким образом, для этих двух сил сообщается чистый опрокидывающий момент, но момент сопротивления ТАКЖЕ учитывает влияние противодействующей нагрузки, поэтому учет, используемый для определения коэффициента опрокидывания, является правильным.
Вкладка «Устойчивость к скольжению»
На этой вкладке представлены расчеты приложенной и сопротивляющейся устойчивости фундамента к скольжению в каждом направлении оси и для каждого сочетания нагрузок. Обратите внимание, что используемые здесь сочетания нагрузок генерируются внутренними силами, а НЕ из сочетаний эксплуатационных нагрузок, которые вы ввели для оценки несущего давления грунта.
