Калькулятор кровли из профнастила. АЛ-ХЕККА

ГлавнаяКровельные работыКровля из профнастилаКалькулятор кровли из профнастила

Особенности расчета профнастила на крышу

Одним из наиболее распространенных стройматериалов для обустройства крыши считается профнастил. Он недорого стоит, прост в установке. Им покрывают кровли как частных домов, так и коммерческих зданий. Перед монтажом материала производится расчет профнастила на крышу.

Использование для расчета профнастила на крышу онлайн калькулятора

Чтобы провести расчетные процедуры, вы можете использовать специальные интернет-сервисы. Они обладают такими преимуществами:

моментальное выполнение вычислений;
можно определить каждый параметр кровли;
можно сравнить отдельные части крыши еще на стадии проектировки;
можно провести расчетные процедуры, даже если кровля имеет сложную конфигурацию.

Хороший калькулятор дает возможность выбрать оптимальное размещение листов материала, метод их фиксации. При применении листов различного цвета калькулятор позволит скомпоновать их таким образом, чтобы максимально реализовать все декоративные качества.

Ручной расчет профнастила

Определять, сколько надо листов профнастила на крышу, должны специалисты. При самостоятельном проведении расчетных процедур вы рискуете допустить ошибки, которые могут оказаться критичными. Калькуляторы же показывают приблизительные значения, не обеспечивают стопроцентной точности.

Сначала специалисты определяют форму скатных поверхностей (прямоугольник, треугольник, трапеция). После этого производится расчет площади профнастила посредством формулы. Устанавливаются длины всех крайних частей конструкции (конек, свесы).

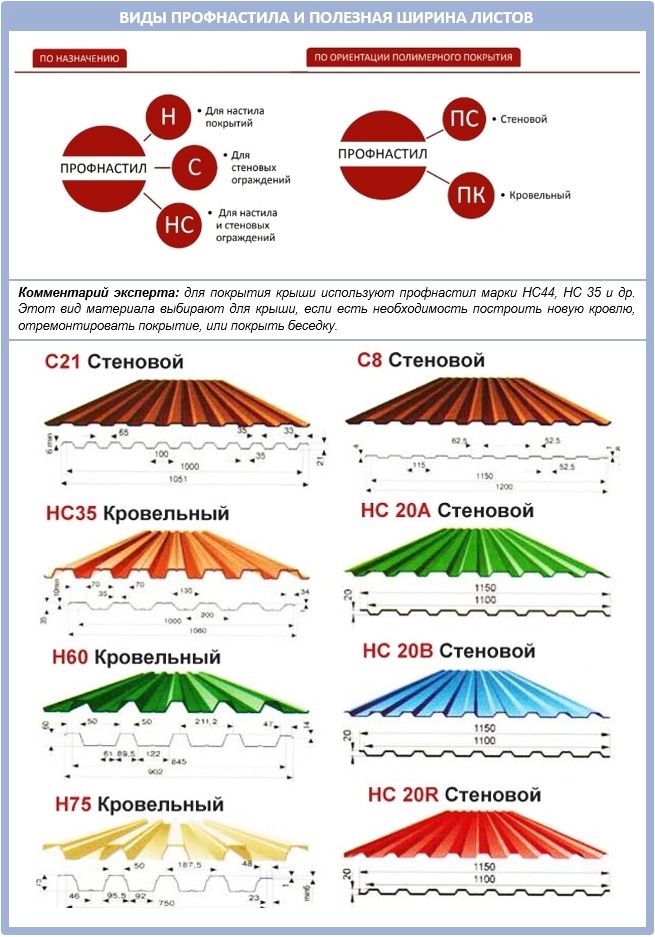

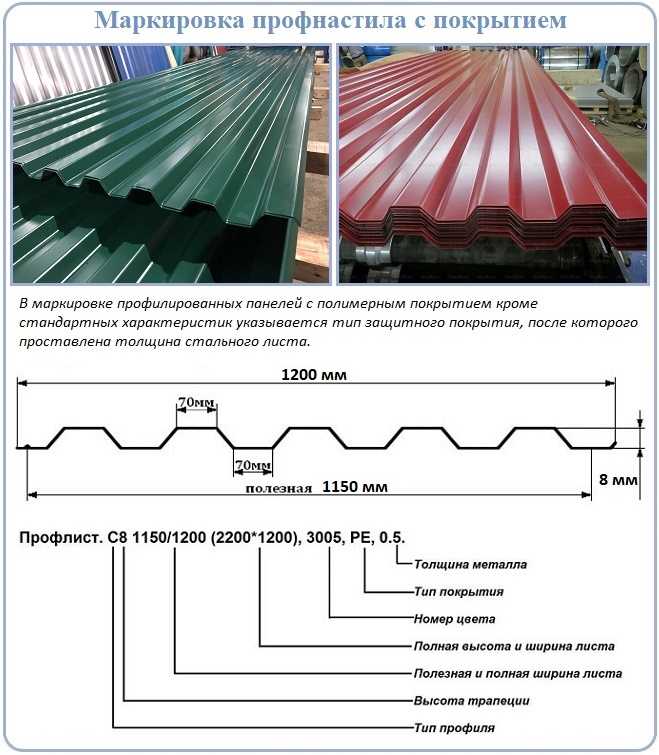

При расчетных процедурах применяется показатель полезной ширины профнастила. Чтобы определить число листов, которые требуются для каждого горизонтально расположенного ряда, длину ската разделяют на полезную ширину профлиста. Получившееся значение округляют в большую сторону.

При применении вышеописанного способа вычислений показатель нахлеста равен 80 мм. Специалисты учитывают тот факт, что вертикальный нахлест может меняться зависимо от применяемого материала профнастила, шага волны.

Также показатель зависим от уклона скатных поверхностей. К примеру, для кровли с углом 15 градусов профлисты должны монтироваться с нахлестом в 2 волны. При большом наклоне профнастила допускается уменьшить его до 1 волны.

Расчет доборных элементов

После того, как строители определят, сколько нужно профлиста на крышу, они начинают рассчитывать параметры доборных компонентов. Типовая длина данных элементов – 2 м. Для расчета их числа необходимо взять суммарную длину скатных поверхностей и поделить ее на 1.9.

В случае с ендовами длина скатов делится на 1.7, так как нахлест увеличивается. Получившиеся значения округляют в большую сторону. Обусловлено это тем, что слишком малый нахлест повышает вероятность возникновения протечек в кровле.

Также специалисты устанавливают, сколько понадобится крепежа профнастила. Для закрепления профнастила применяются саморезы с уплотнительными элементами из резины, которые защищают пазы от попадания воды. Для одного квадрата профнастила нужно примерно 7-8 саморезов. На каждый доборный компонент нужно 8 саморезов.

Обращаясь в строительную компанию «АЛ-ХЕККА», вы гарантируете себе, что расчетные процедуры будут проведены без каких-либо ошибок. Гарантии стопроцентной точности расчета профнастила на крышу не дает калькулятор. Он позволяет лишь составить примерное представление о количестве нужных стройматериалов.

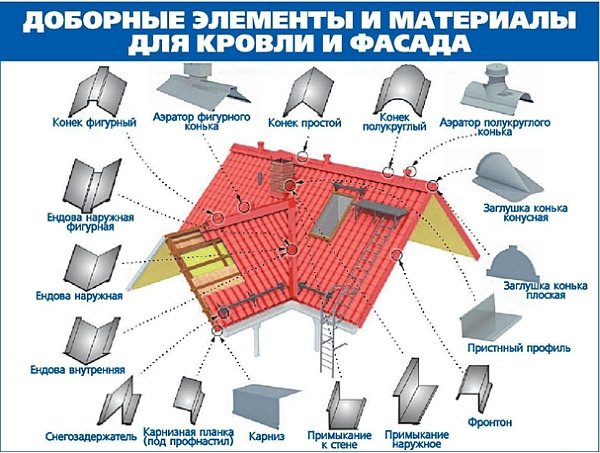

Как устроена кровля из профлистов

Профнастильная конструкция включает в себя следующие части:

конек;
планка конька;
заглушка конька;
кровельное ребро;
ендова;
свесы карниза и фронтона;
планки карниза;
скатные торцы;
планки торцов;
примыкающие элементы.

Профессионалы обязательно учитывают наличие всех этих элементов при расчетных процедурах профнастила. На результаты вычислений влияют такие показатели:

число скатов кровли;
площадь и конфигурация каждой скатной поверхности;
угол наклона скатных поверхностей профнастила.

Зависимость нахлеста от угла уклона

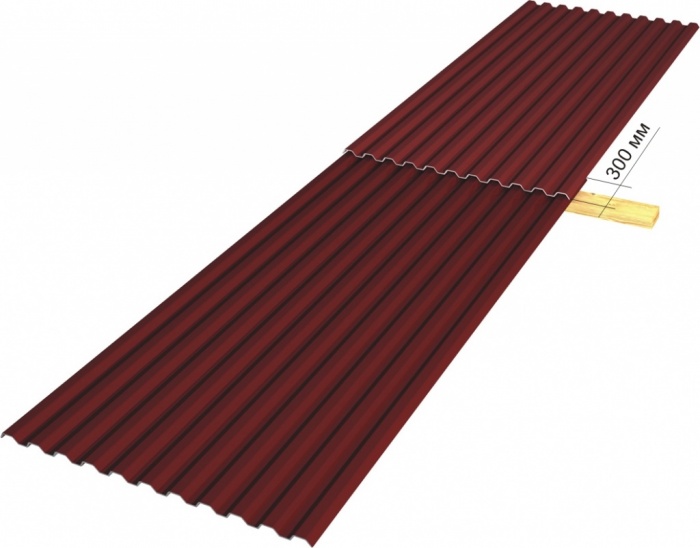

Показатель нахлеста листов варьируется в определенном диапазоне. Точное значение зависит от угла уклона скатных поверхностей:

до 14 градусов – не меньше 200 мм;
15-30 – 150-200;
больше 30 – 100.

Число листов определяется, прежде всего, для предотвращения лишних затрат. Прочие характеристики рассчитываются для обеспечения нормальной эксплуатации здания, гарантии того, что после строительных работ не понадобится ничего переделывать. Расчет профнастила на крышу при помощи онлайн калькулятора позволяет владельцу земельного участка установить, сколько денег понадобится потратить на строительство. Вычисления, связанные с разработкой проекта, могут осуществить профессионалы компании «АЛ-ХЕККА», имеющие большой опыт в данной сфере деятельности.

Отзывы о компании АЛ-ХЕККА

Делали утепление крыши, как раз перед похолоданием успели, спасибо ребята теперь буду экономить на отоплении. Отдельное спасибо Дмитрию за внимательность к любым мелочам.

Иван Трубицкий 29 сентября 2021

Хорошая компания, хорошее качество услуг, приятные цены. Спасибо Вам, ребята, вы специалисты с большой буквы, знающие свое дело!

Руслан 24 ноября 2020

Заказывал ремонт крыши из профнастила. Ребята мастера своего дела. Предложили разные виды выполнения работ и смет. Спасибо огромное за качественно выполненные работы, а главное быстро и в срок. Буду и в дальнейшем обращаться к этой компании.

Дмитрий 26 октября 2020

Нашел фирму в интернете. Созвонился менеджер, проконсультировал. На самом деле заказ был не очень большим. Родителям требовалось построить небольшой загородный домик, что бы могли выезжать туда и летом, и зимой. Договорились о смете заранее, никаких лишних трать не было, что очень порадовало, особенно понравилась слаженность работы всех работников фирмы. РЕКОМЕНДУЮ всем! отдельная благодарность Дмитриюn

Андрей 13 октября 2020

Компанию АЛ-ХЕККА нам порекомендовали друзья. Мы созвонились встретились с Дмитрием.

Было желание достроить второй этаж, и мы обсудили смету и проект будущего строительства. Строительство было завершено практически в сроки, оговоренные в начале нашего сотрудничества В процессе стройки все работы были выполнены качественно, профессионально и с душой! Во время обсуждения выбора материалов, благодаря консультации Дмитрия, подобрали строй. материал наиболее соответствующий стандартам «цена-качество» Уверенно могу рекомендовать компанию АЛ-ХЕККА, как надежного подрядчика Вашего строительства.

Анна Состина 21 апреля 2020

Очень, очень, очень порядочные люди и надежные партнеры. В вопросах строительства незаменимая опора – просто передаешь все сложности им, а они со всем разберутся и все сделают. Благодарю!!!!

Олег 16 апреля 2020

Оставить отзыв

Консультация

Здравствуйте! Меня зовут Дмитрий и я с удовольствием проконсультирую Вас по любым вопросам

расчет ремонта крыши из профнастила

Содержание статьи

Расчет кровли из профнастила

С целью экономии денежных средств на закупке материала во время монтирования крыши необходимо правильно произвести расчет профнастила.

Расчет профнастила на крышу

Профнастил на крышу рассчитывается двумя способами:

С помощью компьютерных программ;
С помощью математических формул.

Благодаря компьютерным программам можно получить наиболее точные результаты. С помощью компьютера производится расчет профнастила даже самых сложных конфигураций крыши. Компьютер поможет рассчитать нахлест листов, замковые перекрытия, уклон крыши и т.д.

С помощью компьютерных программ можно с легкостью подобрать размер листа, смоделировать крышу, а также посмотреть варианты крепления листов.

При возникновении необходимости можно создать оригинальный внешний вид крыши благодаря использованию нескольких цветов профнастила.

Для того чтобы рассчитать количество профнастила на крышу вручную, необходимо владеть такой информацией, как уклон, скат кровли, конек, его заглушка и планка, ендова, щипец, хребет и т. д.

При расчете профнастила необходимо измерить длину крыши и разделить ее на длину листов. Это поможет определиться с количеством листов в одном ряду. Далее необходимо рассчитать количество рядов.

Расчет монолитного перекрытия по профнастилу

Расчет монолитного перекрытия провести достаточно несложно. Для этого необходимо владеть такой информацией, как шаг балок и толщина профиля. Например, если шаг балок будет составлять три метра, то лучше всего брать профильный настил в 0,9 миллиметра.

Наиболее подходящими для монолитного перекрытия являются саморезы на 32 миллиметра. Фиксировать эти саморезы необходимо на каждом стыке балок и профлиста. Например, если профилированный лист укладывают на три балки, то его крепление должно производится на тех же трех балках.

Также при расчете монолитного перекрытия по профнастилу необходимо учитывать и такой фактор, как необходимость их скрепления между собой. С этой целью также могут использоваться саморезы.

Оптимальными размерами этих саморезов может быть показатель в 25 миллиметров. Вкручивать эти саморезы необходимо через каждые 40 сантиметров.

После крепления профнастильной опалубки необходимо провести бетонирование. Толщина бетона в среднем должна занимать 8 сантиметров. При этом толщина профилированного листа не учитывается.

Лучше всего использовать бетон марки 25. Расчет производится с учетом квадратуры площади, которая подлежит бетонированию.

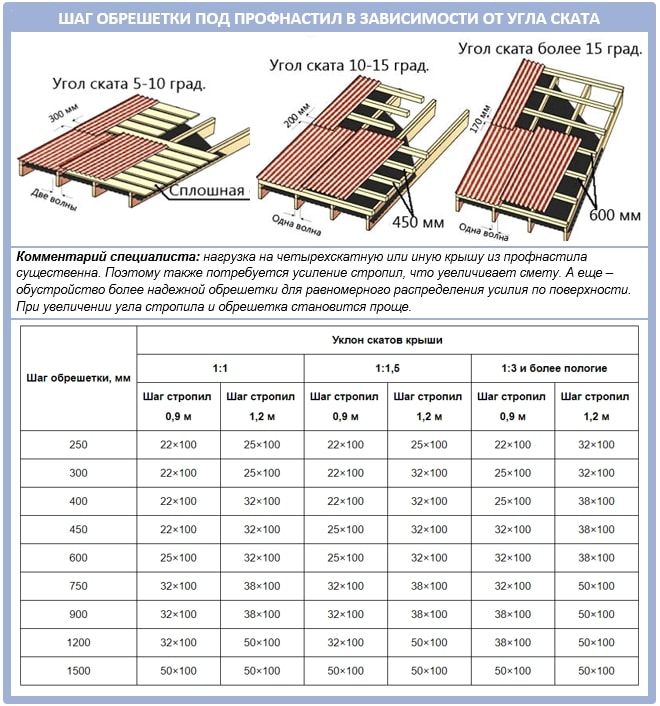

Расчет обрешетки под профнастил

Для того чтобы произвести правильный монтаж крыши под профнастил, необходимо правильно рассчитать количество обрешетки. Обрешеткой называют брусья или доски, которые крепятся к стропильным ногам. На верх обрешетки будет проводится монтаж профилированных листов.

Обрешетка под профнастил может быть сплошной, иметь обычный или разреженный шаг. Для сплошной обрешетки чаше всего используется фанера или влагонепроницаемые листы ДВП.

Рассчитать такую обрешетку достаточно просто. Ее площадь напрямую соответствует площади крыши. При этом необходимо учесть десятиммилиметровые зазоры.

При расчете обычной обрешетки необходимо учитывать тот факт, что ее шаг должен составлять от 20 до 40 сантиметров. В том случае, если при строительстве крыши используется разреженная обрешетка, то ее шаг должен составлять от 50 до 75 сантиметров.

Обрешетка накладывается на деревянный брус. При ее расчете необходимо учитывать длину крыши. Например, если длина составляет 3 метра, тогда необходимо использовать трехметровые рейки.

При обычной обрешетке они располагаются через каждые 20 сантиметров. Поэтому при ширине крыши в 2 метра необходимо будет всего лишь 10 трехметровых досок.

4 комментария: Расчет кровли из профнастила

Очень полезная статья, для тех кто будет делать кровлю из профнастила будет хорошим помощником. Здесь рассчитано все ясно до каждого миллиметра при расчете кровли.

Жаль, так поздно прочитала информацию об этом. Когда закупали материалы для кровли, даже не подумали о том, что существуют подобные полезные программы. С ней удалось бы сэкономить маленькую кучку денег, а так еще и материалы остались

Все от крыши зависит. Если она простая, как на рисунке вверху, то количество листов рассчитает любой, это не составит большого труда. А вот на сложную крышу количество материала лучше доверить профессионалам рассчитать.

Жалко, что раньше этого всего не знала.:( Очень полезная информация. Особенно понравилось про расчет монолитного перекрытия. Вот бы с расчетом всё правильно сделать. А обязательно использовать бетон марки 25?

Как рассчитать профнастил на крышу – расчет количества листов

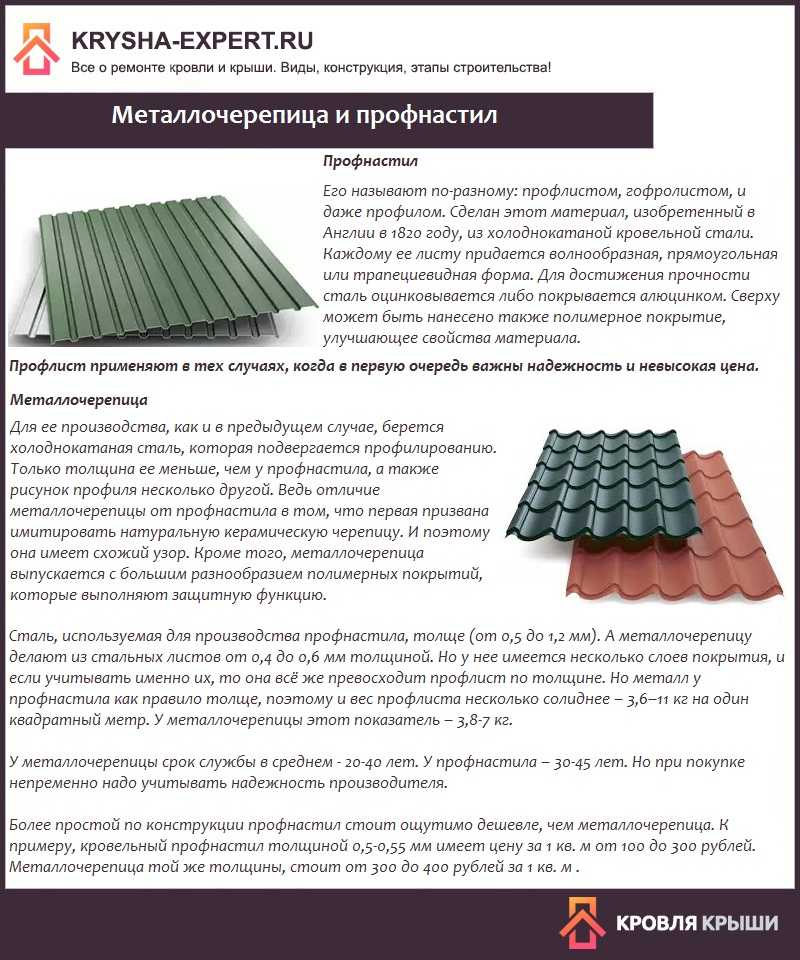

Профлист – современный кровельный материал, представляющий собой гофрированные листы оцинкованной стали с полимерным или лакокрасочным покрытием. Он ценится за доступную цену, долговечность и практичность, поэтому широко используется в частном малоэтажном домостроении. Кроме того, зная, как рассчитать профнастил на крышу и правильно выполнить раскрой, можно ощутимо сэкономить на кровельных работах. Существует специальные программы, которые помогают быстро определить, сколько листов понадобится для перекрытия кровельных скатов, но эти вычисления вполне можно сделать самостоятельно, не используя калькулятор. В этой статье мы расскажем, как самостоятельно выполнить точный расчет необходимого количества профлиста.

Проектирование

Начинать расчет необходимого количества профлиста нужно с проектирования кровли, создания схемы или чертежа. В ходе этого процессе необходимо точно определить число, форму, размеры, уклон кровельных скатов, так как от этих параметров зависит, сколько листов профнастила потребуется, а также какой марки можно использовать.

От конструкции зависит:

Толщина профлиста. На конструкциях с уклоном меньше 45 градусов снег задерживается на скатах, создавая дополнительную весовую нагрузку на покрытие и стропильный каркас конструкции, поэтому для них используют профнастил с большой толщиной. Чем круче она, тем тоньше профнастил можно использовать для ее перекрытия. Профнастил из толстых стальных заготовок имеет более высокую прочность и несущую способность, но стоит он дороже.
Величина вертикальных и горизонтальных нахлестов. В расчет материала обязательно включат коэффициент, отражающий величину уклона кровли, так как от него зависит схема укладки покрытия. Профнастила укладывается внахлест, чтобы стыки между ним получились герметичными. Чем круче скаты крыши, тем меньше рекомендуемый нахлест. Для конструкций с уклоном 12 градусов рекомендуется соблюдать нахлест 25-30 см, что уменьшает полезную площадь одного листа и увеличивает расход материла.

Обратите внимание! Проектирование и точный расчет необходимого количества профлиста помогает сократить расходы на кровельные материалы, избежать ошибки при раскрое и минимизировать отходы. Упростить вычисления поможет онлайн-калькулятор, в который нужно просто ввести размеры, число и уклон конструкции. При определении оптимальной формы и вида конструкции учитывают климатические условия региона строительства и формы сооружения.

Вычисление с помощью программы-калькулятора

Современная программа-калькулятор, которая находится в открытом доступе может за считанные секунды сосчитать, сколько профлиста потребуется для сооружения конструкции. Для этого достаточно ввести исходные данные: количество скатов, их форма, размеры, а также уклон. Программы позволяют выполнить расчет быстро и достаточно точно, кроме того они обладают дополнительным функционалом:

Быстрый и точный расчет необходимого материалов для кровли сложной формы.
Автоматическое построение схемы крыши и выполнение оптимального раскроя покрытия.
Возможность изменения некоторых параметров и сравнения результатов с целью снижения расхода материала и расходов.
Возможность точного определения необходимого количества доборных элементов кровли из профлиста (конькового профиля, заглушек, планок примыкания, ендов, ветровых планок).

Учтите, что расчет, выполненный машинным способом, обладает высокой точностью и позволяет быстро визуализировать проект крыши. Чем сложнее конструкция кровли, тем больше погрешность ручных вычислений, поэтому для вычисления необходимого количества материалов для многоскатных конструкций лучше выполнять, используя программу-калькулятор.

Основные параметры

Принцип вычисления необходимого количества листов для перекрытия кровли строится на простых математических формулах, расчет которых без труда можно выполнить, не используя калькулятор. Для этого необходимо знать точные размеры (длину и ширину) крыши с учетом свеса, а также их уклон. Дальнейшие вычисления строятся на следующих параметрах:

Площадь ската. Она определяется с помощью тригонометрических формул в зависимости от его формы. Если поверхность кровли имеет прямоугольную форму, чтобы выполнить расчет площади крыши, нужно умножить его ширину на длину. Если крыша асимметричная, то вычисление выполняют отдельно для каждого ската, чтобы избежать ошибок в определении необходимого количества профлиста.
Площадь листа профнастила. В ходе вычислений необходимого количества материала учитывают полезную площадь листа профнастила, а не полную. Этот показатель отражает размер покрытия профлиста за вычетом нахлестов, он зависит от марки, количества, высоты волн кровельного покрытия и уклона конструкции. Чем меньше волн у материала и меньше уклон, тем меньше этот показатель и больше расход профнастила.

Важно! При подсчете необходимого количества профнастила не рекомендуется использовать полезную площадь материала, указанную производителем, так как она является усредненным показателем, не учитывающим уклон крыши. Программа-калькулятор выполняет вычисления точнее, так как рассчитывает этот показатель профлиста в соответствии с конструкцией кровли.

Технология подсчета

Даже не используя калькулятор для вычислений, можно достаточно точно определить, сколько листов профнастила потребуется для перекрытия кровли. Чтобы не допустить ошибку, необходимо точно выполнить измерения длины, ширины и уклона. Далее вычисления производятся по следующей схеме:

Сначала определяется площадь ската. Если кровля двухскатная, он имеет прямоугольную форму, и его это параметр можно вычислить путем умножения ширины на длину этой геометрической фигуры.
Затем определяют общую площадь крыши, складывая площадь отдельных частей. Если крыша симметричная, то сделать это проще.
Вычисляют полезную площадь листа профнастила с учетом величины горизонтального и вертикального нахлеста.
Определяют, сколько всего потребуется материала, разделив общую поверхность крыши на полезную площадь одного листа. Этот показатель округляют в большую сторону.
Прикидывают, сколько листов нужно для горизонтального ряда крыши, разделив ширину ската на полезную ширину профлиста.
Оценивают, сколько листов потребуется горизонтальных рядов. Для этого длину ската делят на полезную длину материала.
В заключении подсчитывают необходимое количество доборных элементов, учитывая, что их стандартная длина 2 м, а рекомендуемый нахлест 10-20 см.

Опытные мастера утверждают, что существует способ облегчить расчет профнастила для перекрытия крыши. Для этого необходимо приобретать профлист, длина которых соответствует длине ската. Такая технология позволяет сократить горизонтальные нахлесты, а также снизить расход материала.

Калькулятор кровли из профнастила

Расчет количества материала, который потребуется для перекрытия кровли, несложен для обычных односкатных и двускатных кровель. Для них его сравнительно легко провести вручную. Однако большинство людей предпочитает использовать онлайн-калькулятор кровли из профнастила.

Одна из таких простых программ представлена ниже.

Оглавление статьи (нажмите, чтобы открыть)

Расчет кровли из профнастила онлайн

Если вы — владелец небольшого индивидуального дома с простой формой крыши, то для вас оптимально сделать расчет с помощью небольшой программы, которая находится внизу этого раздела.

Чтобы использовать калькулятор профнастила на крышу онлайн, вам необходимо ввести в соответствующие поля ваши данные, выбрать из выпадающих списков тип кровли и марку профлиста.

Учитывайте, что программа обязательно рассчитывает кровельный пирог, но не считает стропильную систему. Кроме того, все полученные значения округляются в большую сторону. Тем не менее, вам необходимо будет самостоятельно учесть возможный процент брака по каждой позиции, исходя из качества материала, который вы планируете использовать.

Обратите внимание

Калькулятор считает двускатную кровлю, располагая конек на середине ширины здания. Если вы хотите, чтобы конек располагался не вдоль, а поперек длинной стороны дома, просто введите в поле «Длина дома» его ширину, а в поле «Ширина дома» его длину.

После того, как вы введете все значения, нажмите на кнопку «Рассчитать» и калькулятор кровли из профлиста подсчитает необходимое в вашем случае количество материалов.

Калькулятор профнастила на крышу — особенности программ

Существует много программ для расчета крыши: потребности в материалах и их стоимости. Самые простые предназначены для индивидуальных застройщиков, более сложные — для проектировщиков и архитекторов.

Такие приложения необходимо устанавливать на ваш компьютер, а некоторые требуют достаточно длительного изучения перед тем, как вы сможете с ними работать. Поэтому для двускатных и односкатных кровель их нецелесообразно использовать — если вам необходимо рассчитать профнастил на крышу, калькулятор, представленный выше, лучше подойдет для такой задачи.

Совсем другое дело, когда речь идет о кровлях сложной, ломаной формы с большим количеством стыков, ендов и мансардных окон. Расчет крыши в этом случае крайне сложно сделать вручную, онлайн калькулятор кровли из профнастила сделать это не в состоянии, поэтому единственный вариант — это использование многофункциональных программ.

Естественно, они позволяют рассчитать кровлю не только из профилированного листа, но и из других материалов, включая металлочерепицу и черепицу. При этом в большинстве из них можно задать практически любую конфигурацию крыши, получив в итоге не только подробный количественный расчет, но и схему раскладки листов.

Самая простая и удобная для освоения программа расчета профнастила на крышу — это «Кровля Профи».

«Кровля Профи» — особенности и возможности программы

Эта программа для расчета кровли достаточно проста для освоения и с легкостью может быть использована даже человеком, который к стройке имеет весьма отдаленное отношение. Единственное, что будет необходимо — это умение работать с чертежом собственного дома и школьная программа математики.

Основные возможности программы «Кровля Профи»:

Создание схемы раскладки листов профнастила с учетом нахлестов.
Расчет количества листов и доборных элементов, необходимых для полного перекрытия кровли.
Задание исходных данных в отдельном окне и возможность изменить их в любой момент, включая характеристики листа, величины нахлеста, размеры и виды доборных элементов, а также цены.
Выбор формы ската из шаблонов или рисование его в удобном и понятном интерфейсе.
Калькулятор стоимости крыши из профнастила в зависимости от заданных цен или выбранного поставщика.

Это — далеко не все возможности программы, но они наиболее важны для наших целей.

При работе с приложением стоит учитывать его особенности. В частности, расчет следует выполнять для геометрической фигуры, в виде которой выполнен скат кровли, причем для каждого в отдельности. Это не очень наглядно, зато позволяет исключить возможности ошибки.

Кроме того, если вы не используете шаблоны, этот калькулятор профлиста на крышу может провести правильный расчет, только если форма ската является замкнутым многоугольником. Иначе расчет будет неверным, как и схема раскладки листов.

Порядок работы с программой «Кровля Профи»

Поскольку приложение будет использоваться исключительно как калькулятор расчета крыши из профнастила, то другие разделы и материалы нас не интересуют. Однако подход к расчету — один и тот же.

Работа с исходными данными для расчета в программе «Кровля Профи»

После старта программы вам необходимо будет создать новый файл, ввести для удобства его название и выбрать в качестве типа расчета «Профнастил». Перед вами откроется окно исходных данных, о котором уже упоминалось выше. Для расчета вы можете выбрать один из двух примеров, либо создать свой расчет, нажав кнопку «Создать новую запись», которая расположена справа от кнопки «Назад».

Теперь в левой части окна вам нужно ввести расчетные данные для профнастила, который будет вами использоваться. Обратите внимание, данный калькулятор расчета профлиста на крышу позволяет указать, в том числе, и цену листов, благодаря чему вы получите не только схему раскладки, но и итоговую стоимость кровли. Правда, в ней будут учтены только расходы на сам профилированный лист, саморезы и доборные элементы.

Предположим, что для перекрытия кровли будет использоваться профнастил С21-1000-0,7. Заполненные значения для этого профлиста приведены на рисунке ниже.

Карнизный свес, нахлест и коньковое перекрытие определяются исходя из уклона кровли. Как рассчитать карниз и нахлест читайте в статье.

Расход саморезов, как правило, составляет 8-9 штук на 1 м² для любой кровли. Для расчета лучше использовать минимально доступную вам расфасовку.

Далее необходимо ввести в правом верхнем текстовом поле марку текущего профнастила и после этого можно приступить к заполнению доборных элементов.

Наиболее часто используются пять видов:

карнизная планка;
фронтонная (ветровая, торцевая) планка;
ендова;
внешняя угловая планка;
конек.

После того, как вы ввели все данные, нажмите кнопку «ОК», а затем — «Далее».

Как нарисовать скат крыши в приложении «Кровля Профи»

После заполнения таблицы исходных данных, перед вами должно открыться окно для отображения формы и размеров ската. Как говорилось выше, расчет необходимо осуществлять для каждого, даже самого маленького ската, в отдельности. В большинстве случаев для отображения ската достаточно использовать шаблоны, расположенные слева.

Сохраняйтесь чаще

Советую сохраняться как можно чаще — в некоторых операционных системах программа расчета кровли крыши может работать с вылетами.

Итак, допустим, что мы перекрываем вальмовую кровлю. В этом случае будет четыре ската: два одинаковых в форме трапеции и еще два в форме треугольника.

Для начала нарисуем трапецию (6 шаблон сверху в правом столбце) при учете, что ее большее основание равно 20 м, меньшее — 12 м, высота — 10 м, а половина разницы между длиной большего и меньшего оснований — 4 м. После этого слева вверху появиться таблица с четырьмя значениями сторон многоугольника. Теперь напротив каждой грани следует выбрать, какой из доборных элементов будет использоваться:

нижнее основание (а) — карнизная планка;
верхнее основание (с) — конек;
ребра b и d — внешняя угловая планка.

Вот и все: дальше нужно сделать расчёт кровли из профнастила — калькулятор посчитает количество листов и приведет их схему.

Схема крепления листов на скате и расчет количества материала

Для того чтобы посчитать материал для нарисованного ската нужно просто нажать кнопку «Расчет», которая расположена в правом углу центральной панели управления. На рисунке ниже отображен результат.

Программа для расчета крыши позволяет распечатать, сохранить в качестве рисунка и отредактировать полученную схему. Кроме того, вы можете изменить длину любого листа профнастила для минимизации отрезков или для обеспечения возможности их использования на другом участке.

Нажав кнопку «Спецификация», вы сможете получить расчет количества материала и его стоимости по данному скату. Как вы помните — у вальмовой кровли по два одинаковых ската, поэтому приведенные значения нужно просто умножить на два.

Аналогичным образом рассчитываются треугольные скаты. Для их расчета вводим только размеры боковых сторон, которые равны длине боковых сторон трапеции, и ширину основания. Теперь выбираем доборные элементы. В данном случае он только один — сторона «a» должна быть снабжена фронтонной планкой. Ребра «b» и «c» являются внешними угловыми планками, но они уже учтены в предыдущем расчете для трапеции.

Калькулятор кровли онлайн расчет площади кровли с чертежами

Размеры кровли:

L, м h2, м h3, м

Тип кровли:

Вид покрытия: Металлочерепица Профлист/Профнастил Фальцевая стальная Фальцевая медная Мягкая гибкая черепица Натуральная черепица Керамическая черепица Композитная черепица Сланец кровельный Ондулин

Чтобы правильно определить количество материала для ремонта, нужно точно подсчитать требуемое количество материала. На сайте производится расчет крыши на калькуляторе в кратчайшие сроки. Для этого можно применять онлайн-калькулятор. Калькулятор кровли онлайн — это удобная программа, которая используется для определения требуемого количества материалов, которые используются для обустройства крыши, а также дополнительных, комплектующих элементов. Обратившись в нашу компанию, вы сможете воспользоваться калькулятором кровли.

Как подсчитать количество покрытия для кровли?

Если при покупке строительного материала возникли трудности, то вы можете оставить заявку в нашей компании. Специалист перезвонит вам, расскажет о разных видах кровельных покрытий. По желанию клиента будет составлена смета затрат на устройство крыши. Калькулятор онлайн крыши позволяет выполнить расчет строительных материалов, которые требуются для проведения ремонта. Также необходимо произвести замеры, результаты которых записываются в поля калькулятора. Для этого нужно применять план дома, чертежи, учитывать то, что некоторые параметры могут отличаться между собой. Помимо этого, замеры рекомендуется выполнять, учитывая некоторые моменты:

угол наклона
геометрию конструкции;
если требуется установить на крыше дома люк, наличие дополнительных деталей;
будет ли включен в конструкцию теплоизоляционный слой, какой был выбран утеплитель.

Если вам требуется калькулятор двухскатной кровли, то можно обратиться в нашу компанию. Работа с калькулятором расчета кровли крыши начинается с подбора типа крыши, отделочного материала, который применяется как специальное покрытие. Для этого используется металлочерепица, профнастил, фальцевая крыша. Для конструкций с маленьким уклоном используется фальцевая крыша. Фальц — это шов, с помощью такого шва соединены листы из металла. На следующем этапе нужно записать параметры значений в поля, подобрать — выполнить расчет с утеплителями, дополнительными элементами. Калькулятор площади кровли дает возможность подобрать толщину металла, оттенок используемого материала. Благодаря большому выбору строительных материалов можно подобрать подходящий вариант.

Кровельные работы Ремонт кровли Монтаж кровли

Рассчитать вальмы и лист металла крыши долины резки

Полноэкранный

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Угловые разрезы металлической кровли для вальм и ендов

Стороны крыши	345678
Длина листа
Ширина листа
? Фактическое покрытие листа – или ширина листа минус нахлест Покрытие листа
? Первый лист (слева) от начала листа до начала резки 1-й лист, вырезанный из
Угол крыши
? Показать обрезки наилучшего соответствия, которые можно поворачивать и обрезать по размеру основных листов — (только если можно изменить ориентацию листа) Используйте обрезки

Перетащите ползунок, чтобы разделить листы или наложите их друг на друга, чтобы увидеть, как листы выравниваются на месте

Распространять Угол крыши Первый лист Шкала

Длина крыши
Ширина крыши
Угол крыши
Ширина листа
? Фактическое покрытие листа – или ширина листа минус нахлест Покрытие листа
? Горизонтальный зазор листа по гребню и бедрам для расчета фактической длины листа Коньковый / тазобедренный разрыв
? Нарисуйте и расположите листы для наилучшего соответствия. (без мелких торцевых надрезов) Листы начинаются с левой стороны и двигаются вправо. Более темные линии — это (верхняя) левая сторона перекрывающихся листов. Более светлые линии находятся на лицевой стороне листов ПОД более темными линиями нахлеста листов. Добавьте нахлест листа к началу выреза листа на конце левого ребра (он подворачивается под отмеченную линию перекрытия листа) Листы рисования	НетBest FitAdjust
Габаритные размеры

Сегменты крыши – квадратные и прямоугольные вальмовые крыши

Угол крыши Шкала Лист ↔ Лист ↕

Листы начинаются с левой стороны и двигаются вправо. Более темные линии — это (верхняя) левая сторона перекрывающихся листов.
Более светлые линии находятся на лицевой стороне листов ПОД более темными линиями нахлеста листов.
Добавьте нахлест листа к началу выреза листа на конце левого ребра (он заправляется под отмеченную линию листа внахлест)

Калькулятор листов крыши – Hornsey Steels Ltd

Условия использования калькулятора кровли

Перед использованием калькулятора обязательно прочтите эти примечания. Это сокращенная версия, предназначенная для быстрого разъяснения ваших прав в отношении информации, которую вы нам отправляете, и нашего ответа (цитата). После того, как вы прочтете их, вам нужно будет поставить галочку ниже, чтобы продолжить и открыть калькулятор.

Этот калькулятор предоставляется всем пользователям нашего веб-сайта и позволяет указать требования вашего проекта, используя несколько вариантов выбора, которые помогут вам на протяжении всего процесса. Все, что вам нужно, это размеры крыши (проект).

Калькулятор не рассчитывает требуемые материалы и не предоставляет стоимость в конце. Что происходит, так это то, что после того, как вы заполнили все элементы и выбрали свои варианты, форма безопасно отправлена нам в электронном виде (вам также будет отправлена копия на ваш адрес электронной почты), и мы затем рассчитаем, какие именно материалы вы будете нужно на основе выбора формы. Поэтому разумно проверить форму перед ее отправкой, чтобы получить правильное предложение.

Обычно мы возвращаемся к вам по электронной почте с результатами вашего предложения в течение нескольких дней. Иногда мы можем позвонить вам, чтобы обсудить предложение, например, если оно сложное и/или не имеет для нас смысла. Точно так же вы обычно получаете свое предложение в течение 24 часов, однако в более загруженные периоды это может быть невозможно, поэтому, если ваш проект является срочным, вместо этого позвоните нам, и мы можем предоставить предложение тут же.

Если мы заметим злоупотребление или получим слишком много запросов с одного и того же адреса электронной почты, мы оставляем за собой право не предоставлять коммерческое предложение и, аналогичным образом, оставляем за собой такое право принимать / отклонять любые запросы коммерческое предложение по своему усмотрению.

Пожалуйста, ознакомьтесь с нашими основными положениями и условиями для получения полной информации об этой политике и ваших правах.

Уведомление о конфиденциальности

Заполнив показанную форму, мы не добавим вас в какой-либо список подписчиков и не будем использовать вашу информацию для каких-либо иных целей, кроме ответа на ваш запрос.

Таким образом, после подачи формы мы будем использовать вашу информацию только для того, чтобы предоставить вам запрошенное вами предложение. Мы не будем преследовать вас, отправлять нежелательные электронные письма, а также не будем продавать или использовать ваши данные кому-либо еще.

После того, как мы ответили вам с предложением, мы продолжим отвечать, если вы ответите нам или зададите дополнительные вопросы, однако, если вы решите не продолжать, и если мы не получим от вас ответ в течение 30 дней, тогда все предыдущая информация будет удалена из наших систем.

Если вы зарегистрировали онлайн-аккаунт, ваши данные будут сохранены в соответствии с нашей Политикой конфиденциальности и вашим соглашением при создании этого аккаунта.

Пожалуйста, ознакомьтесь с нашей основной Политикой конфиденциальности для получения полной информации об этой политике и ваших правах.

Принять условия и конфиденциальность

Шаг 1. Тип крыши

Начните с выбора типа крыши: стандартная симметричная крыша с четными углами, асимметричная крыша с неровными сторонами или односкатная (скатная) крыша, которую часто называют односкатной крышей. Когда вы выберете тип крыши из показанных, информационная панель будет обновляться с более подробной информацией.

Типы крыш

Для начала выберите тип имеющейся у вас крыши. Это будет либо Вершина (две стороны, которые встречаются посередине) с равными или неровными сторонами, либо Одиночный уклон (один уклон обычно проходит в одном направлении).

Если вы не уверены или вам нужна дополнительная помощь, свяжитесь с нами .

Равноскатная крыша

Симметричная вершинная крыша, также известная как двускатная крыша, является традиционной и наиболее часто используемой крышей. Он имеет два ската, которые сходятся посередине крыши в самой высокой точке. Как правило, угол одинаков с обеих сторон, но также возможны различные вариации и шаг.

Наклонные края с каждой стороны облегчают стекание воды, защищая крышу от любого повреждения водой.

Асимметричная вершинная крыша

Асимметричная крыша на первый взгляд может показаться похожей на вершинную крышу, поскольку обе они образуют конек наверху, но в то время как вершинная крыша имеет две одинаковые стороны, которые образуют прямую линию по краям, асимметричная крыша имеет несимметричный свес с одной из сторон (отсюда и название).

Это означает, что каждая сторона крыши имеет разную длину и иногда даже разный уклон, а их края обычно образуют неровный угол.

Односкатная крыша

Односкатная односкатная крыша, часто называемая односкатной крышей, односкатной крышей, односкатной крышей и/или скатной крышей, представляет собой односкатную поверхность крыши, часто не прикрепленную к другой поверхности крыши с одним уклоном в одну сторону (отсюда и название – односкатная крыша).

Эта крыша отличается от двухскатной крыши Apex (также известной как двускатная крыша), которая имеет два ската в двух разных направлениях и встречается посередине.

Криволинейная пленка

Если вы ищете изогнутые листы, пожалуйста, свяжитесь с нами, так как цены на все изогнутые листы зависят от ваших конкретных потребностей.

Вы можете либо позвонить нам по телефону 01547 530419, либо нажать кнопку ниже, чтобы отправить нам сообщение с вашими требованиями.

ЗАПРОС ЦЕНЫ »

Шаг 2. Размеры крыши

Глядя на изображение, введите размеры вашей крыши, используя предоставленные параметры длины и ширины. Не забудьте нажать кнопку раскрывающегося списка (справа) и выбрать предпочитаемую единицу измерения.

Сторона A (длина гребня):
— Единица измерения –mtrcmmmftin

Сторона B (длина уклона):
— Единица измерения –mtrcmmmftin

Сторона C (длина уклона):
— Единица измерения –mtrcmmmftin

Сторона D (Длина конька):
— Блок –mtrcmmmftin

Сторона A (Длина конька):
— Блок –mtrcmmmftin

Сторона B (Длина ската):
— Блок –mtrcmmmftin

Уклон крыши :
— Выберите Уклон Крыши –4° Уклон Крыши5° Уклон Крыши6° Уклон Крыши7° Уклон Крыши8° Уклон Крыши9° Уклон крыши20° Уклон крыши21° Уклон крыши22° Уклон крыши23° Уклон крыши24° Уклон крыши25° Уклон крыши26° Уклон крыши27° Уклон крыши28° Уклон крыши29° Уклон крыши30° Уклон крыши31° Уклон крыши32° Уклон крыши33° Уклон крыши34° Уклон крыши35° Крыша Уклон крыши36° Уклон крыши37° Уклон крыши38° Уклон крыши39° Уклон крыши40° Уклон крыши41° Уклон крыши42° Уклон крыши43° Уклон крыши44° Уклон крыши45° Уклон крыши46° Уклон крыши47° Уклон крыши48° Уклон крыши49° Уклон крыши50° Уклон крыши51° Уклон крыши52° Уклон крыши53° Уклон крыши54° Уклон крыши55° Уклон крыши56° Уклон крыши57° Уклон крыши58° Уклон крыши59° Уклон крыши50° Уклон крыши51° Уклон крыши52° Уклон крыши53° Уклон крыши54° Уклон крыши55° Уклон крыши56° Уклон крыши57° Уклон крыши58° Уклон крыши59° Уклон крыши60° Уклон крыши

Длина листа:
— Выберите размер листа –Короткий ДлиныДлинные ДлиныБез предпочтения

Шаг 3.

Тип профиля

Теперь пришло время выбрать тип профиля, который вам нужен. Мы предлагаем 3 основных варианта отделки профиля; Коробчатый профиль, гофрированный профиль и эффект плитки (Box & Pan). Все профили, кроме плиточного эффекта (подходят только для крыш), можно использовать как на крышах, так и в качестве облицовки стен.

Коробчатый профиль

Наш коробчатый профиль доступен в следующих размерах профиля: профиль 32/1000 и профиль 34/1000; на выбор цвета, толщины и длины.

32/100034/1000

Профиль из гофрированного листа

Наш гофрированный лист доступен в следующих размерах профилей: 8/3″, 10/3″ и 14/3″; выбор цвета, толщины и длины.

8/310/ 314/3

Тип профиля

Выберите нужный тип профиля. Мы предлагаем листы Box с профилем 32/1000 или 34/1000, гофрированные листы с профилем 8/3″, 10/3″ или 14/3″, листы с эффектом Box Tile с профилем 32/1000 или листы с эффектом Pan Tile. в профиле 33/1000.

Различные профили доступны в различных вариантах отделки, толщины и цвета. Нажмите на показанные типы профилей, чтобы увидеть больше информации.

Если вы не уверены или вам нужна дополнительная помощь, свяжитесь с нами .

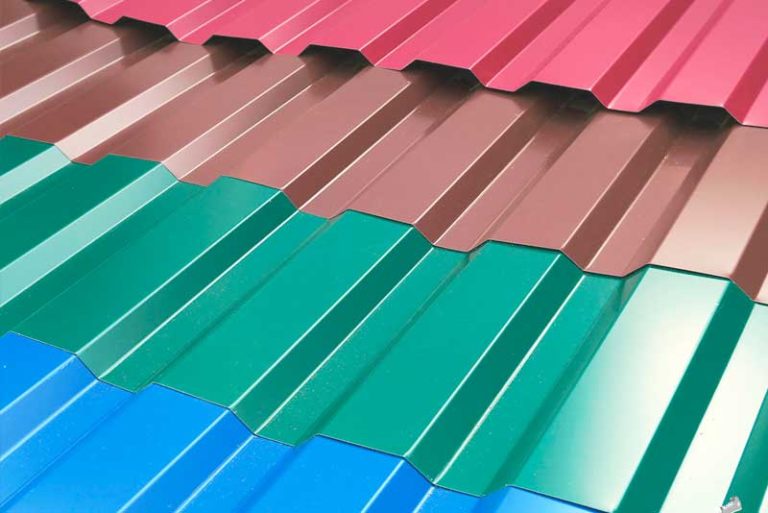

Профнастил коробчатого профиля

Профнастил коробчатого профиля (также известный как трапециевидный однослойный лист) имеет очаровательный внешний вид, поставляется с отделкой и цветом на выбор и обрезается до нужной длины.

Эти листы обычно доступны в профилях 32/1000 и 34/1000; на выбор цвета, толщины и длины.

Гофрированный лист

Гофрированный лист — самый традиционный профиль в Великобритании, с его неглубоким профилем и превосходной стабильностью, он использовался в миллионах проектов по всему миру — и до сих пор остается одним из наиболее часто используемых профилей. .

Эти листы, как правило, доступны в профилях 8/3″, 10/3″ и 14/3″ с выбором цвета, толщины и длины. Кровельный лист с эффектом коробчатой плитки, также называемый листом с эффектом однослойного сланца, имеет стильный внешний вид с 6 замками и 2 ребрами жесткости в желобах, которые помогают создать современный эффект плитки. 0003
