Расчёт арматуры, рассчитать арматуру, таблица расчёта арматуры -Статьи

Армирование фундамента

Посредством несущей способности почвы и расчетных нагрузок определяется размер и тип фундамента.

Расчет арматуры для выполнения армирования плитного фундамента

Для данных целей оптимально использовать арматуру, имеющую ребристую поверхность. Поэтому идеально подойдет арматура класса А3, диаметр которой составляет свыше 10 мм. Как показывает практика, чем больше будет диаметр арматуры, тем крепче фундаментальная основа. Толщина прутка в первую очередь зависит от типа почвы и веса жилого строения. Когда грунт достаточно плотный, то фундамент будет деформироваться значительно меньше.

Чем тяжелее возведенный дом, тем соответственно будет больше нагрузка на фундамент, поэтому при возведении основы важно учитывать каждую специфичную деталь, чтобы в итоге фундаментная основа была прочной и устойчивой к небольшим земным подвижкам.

Если Вы возводите каркасный, деревянный либо щитовой дом на почве, которая отличается хорошей несущей способностью, то специалисты рекомендуют применять арматуру диаметром также 10 мм. Когда строится тяжелый дом на плитном фундаменте, то задействуются арматурные прутья, диаметр которых составляет от 14 до 16 мм.

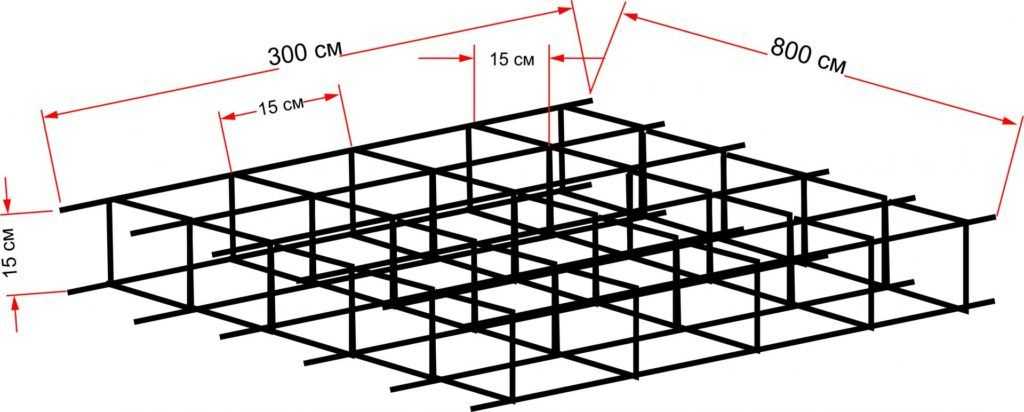

На практике арматурный каркас выполняется с шагом сетки в 20см. Жилой дом, размером 8м х 10м необходимо уложить:

(8/0,2+1) + (10/0,2+1) = 41 (прутки по 6 м) + 51 (прутки по 10 м) = 92 прутка.

Плитный фундамент состоит из 2-х поясов армирования:

1.​ Верхний.

2.​ Нижний.

Именно по этой причине общее количество прутков удваивается. Соответственно получается:

92*2 = 184 прутка, в том числе 82 прутка по 6м и 102 прутка по 10м.

Итого: 82*6+102*10 = 1 512м арматуры.

Верхняя сетка соединяется с нижней. Такое соединение должно быть выполнено в каждом пересечении продольных прутков арматуры с поперечными.

Количество соединений составит:

41*51 = 2 091 шт.

При толщине плиты в 20см. расстояние каркаса до поверхности плиты составит 5см. Для соединения необходимы арматурные прутки, длина которых равна 20-5-5 = 10см. либо 0,1м. Итоговая длина прутков для соединения:

2 091*0,1 = 209,10 м.

Общее количество арматуры на плитный фундамент составляет:

1 512+209,10 = 1 721,10 м.

Расчет необходимого количества вязальной проволоки

При каждом пересечении прутков будет 2 вязки арматуры:

• ​ соединение продольного прутка с поперечным;
•  вторая вязка с вертикальным прутком.

Количество соединений в верхнем поясе:

41*51 = 2 091шт.

В нижнем поясе будет аналогичное количество соединений.

Итоговый показатель соединений составит:

2 091*2 = 4 182шт.

Для каждой вязки арматуры понадобится вязальная проволока, которая будет сложена вдвое и иметь длину 15см. либо 30см. чистой длины.

Итоговое количество вязальной проволоки равняется числу соединений, которое умножается на число вязок, в каждом соединении умноженное на длину проволоки на одну вязку:

4 182*2*0,3 = 2 509,20

Расчет требуемого количества арматуры с целью проведения армирования ленточного фундамента

На практике плитный фундамент подвержен большему изгибу нежели ленточный. По этой причине при возведении ленточного фундамента применяется арматура меньшего диаметра. Если строится малоэтажный дом, то оптимально применять арматурные прутья, диаметр которых составляет от 10 до 12мм, иногда этот показатель равен 14мм.

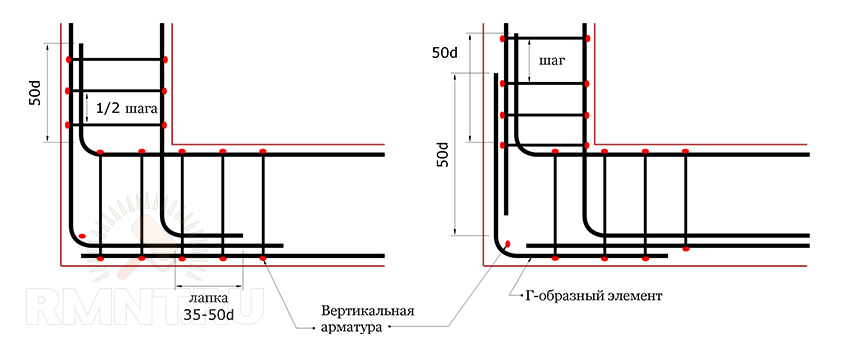

При армировании ленточного фундамента применяются 2 пояса: продольные прутья арматуры укладываются на расстоянии 5см. от поверхности фундамента в его нижней и верхней части. Данное действие выполняется независимо от высоты ленточного основания. Так как продольные прутки несут всю нагрузку, оказываемую на фундамент, рационально использовать ребристую арматуру класса А3.

Вертикальные и поперечные прутки армирующего класса ленточного фундамента несут значительно меньшую нагрузку, поэтому лучше применять гладкую арматуру класса А1. Если ширина ленточного фундамента составляет 40см., то достаточно воспользоваться 4-мя продольными прутками, соответственно 2 снизу и 2 сверху. Когда ситуация предполагает строительство дома на подвижном грунте, либо при условии большей ширины фундамента, правильно применить 3-4 продольных прутка в каждом поясе.

Длина ленточного фундамента жилого дома 8м*10м с 2-мя внутренними стенами будет равняться:

8+10+8+10+8+10 = 54м.

При ширине фундаментного основания в 60см и армировании в 6 продольных ребристых прутьев, их длина составит:

54*6 = 324м.

При ситуации если вертикальные и поперечные прутья устанавливаются с шагом в 0,5м, ширина фундамента – 60см, высота 190см и отступы прутков каркаса по 5см от поверхности основания, то длина гладкой арматуры, диаметром 6мм на каждое соединение составит:

(60-5-5)*2+(190-5-5)*3 = 640см (6,4м)

Итого соединений будет:

48/0,5+1 = 97шт.

Соответственно на них потребуется арматуры:

97*6,4 = 620,80 м.

Каждое из соединений имеет 6 пересечений для вязки арматуры и требует использования 12 кусков вязальной проволоки. Длина проволоки, исходя из расчета на одну связку – составляет 30см. Общий расход такой проволоки на каркас ленточного фундаментного основания:

0,3м*12*97 = 349,20м.

Расчет количества арматуры для столбчатого фундамента

В процессе армирования столбиков фундаментного основания желательно применять арматуру, диаметр которой составляет 10-12мм. Горизонтальные прутья (из гладкой арматуры, диаметр которой равен 6мм) предназначены для связки вертикальных, с целью получения единого каркаса. Вертикальные прутки делаются из ребристой арматуры класса А3.

Чаще всего армирующий каркас столбика выполняется с использованием 2-6 прутков, длиной, которая равна высоте столба. Прутки распределяются равномерно внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40-50см. Когда планируется армирование столбика, длиной 2м и диаметром 40см, то можно остановиться на использовании 4-х арматурных прутков, диаметром 12мм, которые будут располагаться друг от друга на расстоянии 20см. Прутья перевязываются гладкой арматурой, диаметр которой составляет 6мм в 4-х местах.

Расход ребристой арматуры на вертикальные прутья 2м*4 = 8м. Расход гладкой арматуры составит 0,2*4*4 = 3,2м. Соответственно, для 48 столбиков необходимо гладкой арматуры в количестве 3,2м*48 = 153,60м, ребристой – 8м*48 = 384м. К 4-м вертикальным пруткам в столбике крепится 4 горизонтальных. Для связки таких прутков понадобится:

0,3м*4*4 = 4,8м вязальной проволоки.

Для всего фундаментного основания, состоящего из 48 столбов необходимо:

4,8м*48 = 230,40 м проволоки.

Расчет количества арматуры для фундаментной плиты: шаг арматуры, диаметр, калькулятор

Способы создания арматурного каркаса

Из стальной арматуры

Из стеклопластиковой арматуры

Определение сечений

Схема армирования

Расчет количества стержней вручную

Онлайн калькулятор расчета

Как можно избежать ошибок при армировании плиты – заключение

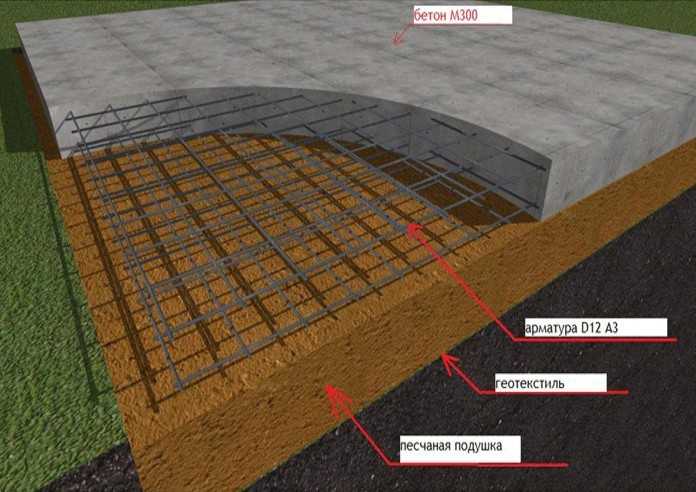

Плитный фундамент наиболее востребован при строительстве домов из теплоэффективных материалов: газо- и пенобетона, арболита, полистиролбетона, керамоблоков. В погоне за отменными теплоизоляционными качествами их плотность уменьшается, что не лучшим образом сказывается способности сопротивляться изгибающим нагрузкам. Плита, за счёт большой площади опирания, наиболее статична и к тому же подходит практически для любых грунтов – отсюда и такая популярность. А так как многие застройщики ведут самостоятельное беспроектное строительство, вопрос о расчете количества арматуры для фундаментной плиты вызывает у них наибольший интерес.

Описание монолитного плитного фундамента

Площадь плитного фундамента соответствует площади здания по осям, иногда лишь ненамного превышая её для того, чтобы можно было установить облицовку с утеплением. Именно это отличает данный вид фундамента от прочих, и делает его наиболее надёжным в плане пространственной устойчивости. Однако, чтобы обеспечить её с учётом воздействующих нагрузок и прочностных характеристик грунта, плиту нужно грамотно спроектировать.

В определённых случаях требуется предусмотреть не плоский вариант, а ребристый, причём рёбра могут быть направлены как вниз, так и вверх. Первый вариант – это традиционный вид ребристой плиты. Смысл её работы заключается в том, что грунт, находящийся между рёбрами, под давлением здания уплотняется и включается в работу синхронно с горизонтальной частью конструкции — это даёт возможность уменьшить толщину бетона. Изгибающий момент приходится на центр плиты, в котором продольно всегда располагается промежуточное ребро, поэтому верхнюю зону требуется армировать более интенсивно.

На просадочных грунтах лучше всего работает плита с рёбрами вверх. Устроив поверх них монолитное перекрытие, можно получить железобетонное основание с коробчатым сечением, которое идеально противостоит неравномерным просадкам. Если подобных проблем на участке нет, такой вариант плиты используют при строительстве домов из низкоплотного ячеистого бетона, для которого любые подвижки основания чреваты трещинообразованием.

Плита с рёбрами вверх под газобетонные стены

Прежде всего, это удобно, так как рёбра в данном случае играют роль цоколя и позволяют поднять выше уровень пола первого этажа. Если проблем с просадочностью грунта нет, цокольное перекрытие делают не монолитное, а балочное, что позволяет обеспечить доступ к расположенным под полом трубам в случае необходимости ремонта. Так как в рёбрах имеется дополнительное армирование, горизонтальная часть плиты тоже может проектироваться с меньшей толщиной.

Естественно, в каждом случае расчет арматуры для плитного фундамента производится индивидуально, и никакого общего рецепта здесь быть не может. Разве что даются какие-то общие рекомендации, на которых, собственно и построен принцип работы онлайн калькулятора.

Плюсы и минусы

Устройство каждого вида плиты имеет свои резоны, но в общих чертах список достоинств и недостатков данной конструкции таков:

Плюсы	Минусы
Главным достоинством плитных фундаментов является их высокая несущая способность, возможность устройства в сложной гидрогеологической обстановке, в том числе при высоком УГВ.	Высокая материалоёмкость.
При условии правильного расчёта с учётом характеристик грунта, исключается крен и вероятность неравномерной просадки.	Высокая себестоимость по сравнению с лентами мелкого заложения и ростверками на столбах.
Ребристая структура даёт возможность получить экономию бетона, но при этом очень важен правильный расчёт арматуры.	При наличии рёбер жёсткости, опалубку приходится формировать дважды.
Если плита поверхностная, кладка стен может осуществляться без цоколя. При этом тело плиты одновременно будет выполнять функции чернового пола.	Заливку рёбер невозможно произвести одновременно с плитой, поэтому времени на формирование ребристого фундамента уходит больше.
При возведении дома с подвалом или цокольным этажом, роль направленных вверх рёбер играют стены. В данном случае этот вид плиты единственно возможный, и он обеспечивает заглублённой части дома идеальную жёсткость.	Теоретически плиту можно устроить и на неровном рельефе, но на практике этого никто не делает, потому что дорого и технически сложно.
Если подвал не нужен, всегда есть возможность сделать плиту в незаглублённом варианте, а это существенная экономия на земляных работах.	Наиболее трудоёмкой получается плита с коробчатым сечением: в виде чаши с монолитным перекрытием. Но это самый надёжный фундамент для просадочных грунтов.
Благодаря совмещению плиты с фундаментными лентами (снизу или сверху), есть возможность уменьшить толщину горизонтальной части и тем самым сэкономить на количестве заливаемого бетона.	Вводы под коммуникации, электроэнергию и слаботочные линии прокладываются под плитой, в песчаном подстилающем слое, и в процессе эксплуатации доступа к ним нет. Поэтому профессиональное проектирование обязательно, и оно должно предусматривать резервные линии на случай выхода из строя основных трубопроводов.
Благодаря поверхностному расположению монолита и небольшой толщине, минимальный расход пиломатериалов на опалубку.

Расчет для свайного основания

Свайные фундаменты представляют собой погруженные в грунт опоры (цельнометаллические или буронабивные), передающие нагрузку от здания и соединенные по верху стальным, железобетонным или деревянным ростверком.

Cвайный фундамент Источник stroyfora.ru

Буронабивные основания применяют в частном строительстве:

• при возведении каркасных или деревянных зданий с небольшой массой;
• при слабых грунтах, где другие основания выполнить невозможно — торфяники, болота, сильнопучинистые влажные почвы;
• в условиях сложного рельефа — на холмистой, овражистой местности.

Недостаток, который приводит к удорожанию стоимости строительства, — холодный цоколь и невозможность устройства пола по грунту. Преимущество — отсутствие земляных работ. Сваи вкручивают специальной буровой установкой или пробуривают отверстия в земле с последующим монтажом опалубки, армированием и бетонированием. При несыпучих грунтах раствор заливают сразу в скважину.

Армирование свайного фундамента Источник housepic.ru

Схема расчета арматуры для свайного буронабивного фундамента.

1. Определяют тип грунта с помощью ГОСТа «Грунты. Классификация».
2. Рассчитывают постоянную и временную нагрузку (СНиП «Нагрузки и воздействия»).
3. Из ВСН 5-71 выбирают несущую способность грунта в зависимости от его структуры.
4. По имеющимся сведениям находят нагрузку R на погонный метр ростверка, разделив суммарную массу на периметр здания.
5. Определяют несущую способность сваи по формуле Р = (0,7х R х S)+(U х0.8 х fin х li), где

• R — несущая способность грунта,
• S — площадь конечного участка опоры,
• U — периметр сечения сваи,
• fin — сопротивление грунта, определяемое по таблице ВСН 5-71,
• li — высота слоя почвы, оказывающей сопротивление боковой поверхности сваи.

Расстояние между опорами определяют по формуле I = P/Q, где Р — несущая способность сваи (п.5), R — погонная нагрузка на ростверк (п.4). Количество свай определяют исходя из расчетного расстояния между опорами и размеров строения. Армируют конструкции вертикальным каркасом из не менее, чем 4 стержней диаметром от 10 до 16 мм с горизонтальной обвязкой из гладкой арматуры Ø 6-8 мм. По верху оставляют выпуски длиной 25-30 см.

Ростверк рассчитывают как конструкцию, аналогичную ленточному фундаменту.

Онлайн калькулятор свайного фундамента

Чтобы узнать примерную стоимость фундамента типа «ростверк на сваях», воспользуйтесь следующим калькулятором:

Способы создания арматурного каркаса

Почему плитный фундамент делается не просто бетонный, а железобетонный? Да потому, что бетон хорошо работает только на сжатие, а вот справляться с нагрузками на изгиб и растяжение ему помогает арматура. Без неё может быть залита только плита пола, которая не воспринимает нагрузок от веса стен и прочих конструкций здания. А если учесть ещё и силы морозного пучения, которые непременно действуют на плиту при малом заглублении, становится понятно, что без арматуры никак не обойтись.

Из стальной арматуры

Стальная арматура – это традиционный вариант армирования бетонных конструкций. Она представляет собой горячекатаные стержни из сплава железа с углеродом и легирующими добавками (маркируется А). Стержни бывают гладкими и профилированными.

Гладкие (класс А1) в фундаментных каркасах используются исключительно в качестве конструкционной арматуры (поддерживающей рабочие стержни), так как плохо сцепляются с бетоном. Из этой арматуры в плитах могут выполняться разве что подставки-лягушки или плоские каркасы для поддержки сетки верхнего яруса. Сваривать такую арматуру нельзя, можно только вязать.

Профилированная арматура (классы A2-A5) является в каркасе основной и, будучи уложенной в плите в продольном и поперечном положении, воспринимает растягивающие усилия на себя. Рифлёная арматура отличается по форме профиля, который бывает:

1. Кольцевым. Это традиционная для нашей страны арматура, выпускающаяся по ещё советскому стандарту (ГОСТ 57*81). Её сечение представляет собой круглый профиль с двумя продольно идущими выступами, соединяемыми поперечными рёбрами по двухзаходной спиралевидной линии при диаметре более 8 мм, и по однозаходной линии при диаметре 6 мм. Именно к этому виду относится применяемая для вязки фундаментных каркасов арматура класса А3(А400).
2. Серповидным. Этот вид арматуры имеет несколько другую форму профиля: у неё винтовые рёбра не закольцованы, а в местах примыкания к продольным выступам у них имеются промежутки. Сделано это для удобства сварки. Так как эта арматура соединяется иным способом, чем кольцевая, то и выпускается она по другому стандарту (ГОСТ 52544*2006).
3. Существует ещё арматура со смешанным профилем. Он введён для повышенного сцепления и только для арматуры класса А500. Стержней более низкого качества с таким профилем не производят, и это позволяет определять класс арматуры визуально.

Внешние различия между арматурой для сварки и вязки

Кстати, о классах. Обозначения А1, А2, А3 и т.д. устаревшие, им на смену давно пришла более современная классификация А300, А400, А600. Чтобы избежать путаницы, в строительной документации почти всегда указываются оба варианта маркировки – новая в скобках.

Старая и новая классификация арматуры для вязки

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Для свариваемой арматуры старая маркировка не применяется: пишут просто А400С. Знаки в маркировке означают, что арматура горячекатаная, с пределом текучести не меньше 500 Н/мм², со сварным способом соединения стержней, о чём и говорит буква «С».

Из стеклопластиковой арматуры

Изначально стеклопластик был придуман для применения в авиационной и космической промышленности, так как при меньшем весе у него почти втрое выше прочность на разрыв и отсутствует коррозия. С момента создания технологии пултрузии (протяжки), по которой изготавливают рельефную арматуру, аналогичную металлической, область применения композитов расширилась, и её активно стали применять в строительстве.

• Сегодня такую арматуру изготавливают не только из стеклопластика (СПА), но из углепластика, базальтопластика и их комбинаций. Наиболее дешёвым является именно стеклопластик, а потому и арматура из него наиболее востребована в строительстве.
• Как и металлическая арматура, композитная предлагается длинномером в бухтах, в отдельных стержнях и заводских картах. Учитывая меньший вес таких изделий, из расчёта на тонну или килограммы такая арматура получается втрое дешевле, если сравнивать аналогичные диаметры.
• Благодаря лучшим физико-механическим характеристикам композитов, стержни для каркаса можно брать меньшего диаметра, так что выгодна такая арматура не только из-за цены. Если стальные стержни для каркасов фундаментов берут не менее диаметра 12 мм, то стеклопластиковые можно брать диаметром 8 мм – на две размерных ступени меньше.
• У стеклопластика модуль упругости ниже, чем у стали примерно в 5 раз, но он постоянный, и не зависит ни от нагрузок, ни от окружающей температуры – и в это несомненный плюс. Так же у композита высокая прочность на разрыв, что и даёт возможность уменьшать диаметр стержней.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Предел прочности у стальной арматуры составляет порядка 400 Мпа, а у композитной, в 3-4 раза выше. У бетона эта характеристика по сравнению даже с металлом невысока, при перегрузках цементный камень начинает разрушаться первым, и тогда в работу включается арматура. Вот здесь-то и становится важным предел её прочности, ведь чем выше цифра, тем большую нагрузку способен выдержать фундамент.

Следуя этой логике делаем вывод, что при армировании композитной арматурой плита будет в три раза выносливее. Почему же тогда стеклопластик не заменяет стальную арматуру повсеместно? Всё из-за того же модуля упругости (эластичности). При пиковых нагрузках такая арматура хоть и не рвётся, но способна растягиваться и провисать, а бетон из-за этого сильнее растрескивается. Но в малоэтажном строительстве таких нагрузок нет, поэтому здесь применение композитной арматуры наиболее распространено. Главный резон её применения – отсутствие коррозии.

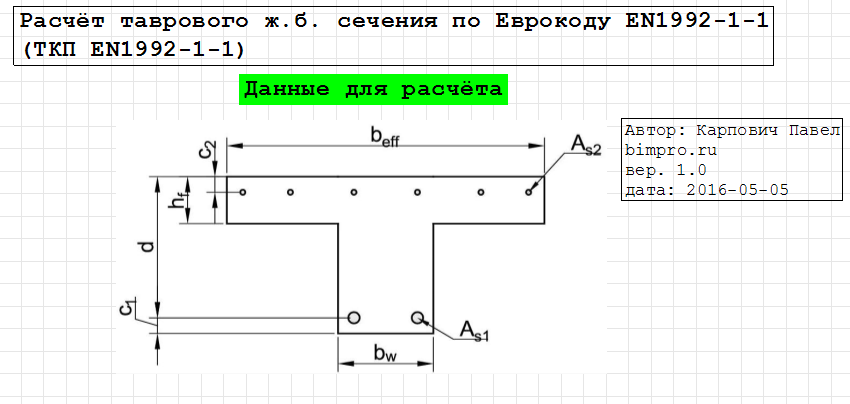

Определение сечений

Согласно нормативам, площадь сечения рабочей арматуры железобетонной конструкции должна составлять не менее 0,05% от площади поперечного сечения монолита. Допустим, вам нужно залить плиту размером 8*10 м толщиной 0,3 м. Площадь её поперечного сечения составит 8 м* 0,3 м = 2,4 м². 0,05% от этой цифры составляет 0,12 м² – или 12 см².

Теперь, ориентируясь на полученную цифру, подбираем диаметр арматуры вот по такой таблице:

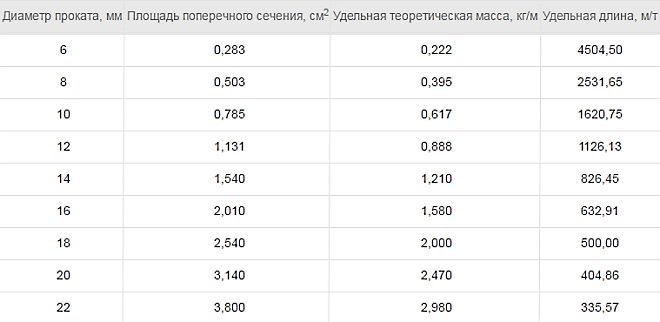

Таблица подбора диаметров арматуры

Находим полученное значение (меньше нельзя, больше можно), нужные цифры в таблице подчёркнуты красным. Согласно табличным данным, при диаметре арматуры 14 мм каркас должен состоять из 8 стержней с шагом 125 мм. При диаметре стержней 12 мм, сетка должна состоять из 11 стержней с шагом 91 мм (округляем в большую сторону до 100 мм). В плоской плите у нас два ряда арматуры, поэтому и шаг между стержнями можно сделать в два раза больше – 200 мм.

Для фундаментной плиты под малоэтажный дом, арматура диаметром 12 мм, устанавливаемая с шагом 200, является усреднённым и самым оптимальным вариантом. Слишком маленький шаг арматуры в плите фундамента не позволяет бетону нормально проходить между прутьями каркаса при заливке, а слишком большой может сделать армирование и вовсе бесполезным, так как в этом случае бетону в зоне квадрата внутри ячейки, всё равно приходится работать на растяжение.

Диаметр 12 мм для стальной арматуры считается минимальным, даже когда плита фундамента имеет меньший размер. Если она формируется без проекта, необходим определённый запас прочности.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Расчёт диаметра для композитной арматуры обычно делают как для стальных стержней, но по факту берут на одно, или даже два значения ниже.

Принцип замены диаметров стальных стержней на композитные

Вывод

1. Армирования плиты межэтажных перекрытий с пролетом, который не превышает 3 метров с использованием стальных арматур, тогда данные будут составлять Ø8 A-500С с учетом шагом равным 200. 2. Армирования плиты с учетом различных пролетов и использовании арматуры, выполненной из стеклопластика, то данные могут быть нескольких вариантов:

• Ø14 АКП-СП с учетом шага равным 200;
• Ø10 АКП-СП с учетом шага равным 100.

3. Если использовать в качестве армирования сетки, материал которой Ø8 АКП-СП и даже с учетом шага равным 100, то максимальные данные прогибы плиты будут составлять больше всех существующих приделов, что не желательно.

Схема армирования

Расчет арматуры для плиты фундамента зависит от её толщины – а она может быть принципиально разной, если сравнивать, к примеру, плоскую плиту с ребристой. В плоской плите, предназначенной для жилого дома из газобетона, толщина всегда больше 250 мм, поэтому армируется она всегда объёмным каркасом. В этом случае у него два уровня рабочей арматуры, соединяемых между собой плоскими каркасами или специальными арматурными подставками.

Оптимальный шаг сетки, как уже было сказано, 200*200 мм. Дополнительные стержни закладывают в местах возведения внутренних стен, тяжёлой кирпичной печи или камина, несущей колонны, отверстий под коммуникации. Но в целом, арматура распределена по плите равномерно.

Визуализация шага арматуры рулеткой

Если плита ребристая, у неё есть дополнительная несущая основа, поэтому толщина горизонтальной части может уменьшаться до 120 мм. При толщине плиты менее 150 мм она армируется не объёмным, а плоским каркасом. То есть, рядов рабочей арматуры будет не два, а один, но при этом шаг между стержнями будет не 200, а 100 мм.

Расчет армирования рёбер, которые, по сути, являются фундаментными лентами, выполняется отдельно. Используется тот же принцип расчёта, что и для плиты (0,05% от поперечного сечения), только каркас в соответствии с формой монолита, будет иметь иную конфигурацию. Учитывая, что высота ребра от подошвы до обреза обычно не превышает 400 мм, для его армирования обычно хватает 4 продольных стержня d=12 мм. Их поддерживают хомуты из арматуры d=8 мм, расставленные с шагом 50 см.

Чтобы правильно рассчитать необходимое количество арматуры, необходимо иметь перед глазами схему её расстановки. Так что, если проекта у вас нет, сделать чертёж придётся самостоятельно.

Расчет количества стержней вручную

Рассчитаем для примера расход арматуры на плитный фундамент размером 8*10 м с объёмным каркасом.

Количество продольных стержней d=12 мм:

1. 10 м (длина плиты) — 0, 035 м *2 (два боковых защитных слоя толщиной по 35 мм) = 9,93 м — длина одного стержня.
2. 9,93 м : 0,2 м (шаг расстановки стержней) – 1 = 48,65 шт — количество стержней в одной сетке. Округляем до 49 штук.
3. 49 шт*2 = 98 шт – общее количество продольных стержней в двух уровнях армирования.

Количество поперечных стержней d=12 мм:

1. 8 м (ширина плиты) — 0, 035 м *2 (толщина защитных слоёв бетона) = 7,93 м – длина одного стержня.
2. 7,93 м : 0,2 м – 1 = 38,65 шт стержней в одном ярусе. Округляем до 39 штук.
3. 39 шт*2 = 78 штук — общее количество поперечных стержней в двух уровнях армирования.

Суммируем: 98+78=176 шт. Так как арматура продаётся по 11,7 м, вам придётся купить 176*11,7м=2059,2 м арматуры. При диаметре 12 мм, 1 метр стальной арматуры весит 0,888 кг. Соответственно, общий вес составит 1829 кг, или 1,83 тн.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Продаются стержни длиной и по 6 м, но тогда вам все пояса придётся составлять из кусков, а при подсчёте количества нужно будет учитывать величину нахлёста. В таком случае расход арматуры может оказаться ещё больше.

Аналогично производится и расчёт арматуры для плоских каркасов, устанавливаемых вертикально: сначала для одного, учитывая его длину, ширину и количество перемычек, а потом умножаете на количество поддерживающих поясов. Единственно, если плита монтируется без подбетонки, снизу толщина защитной оболочки должна быть не 35, а 75 мм.

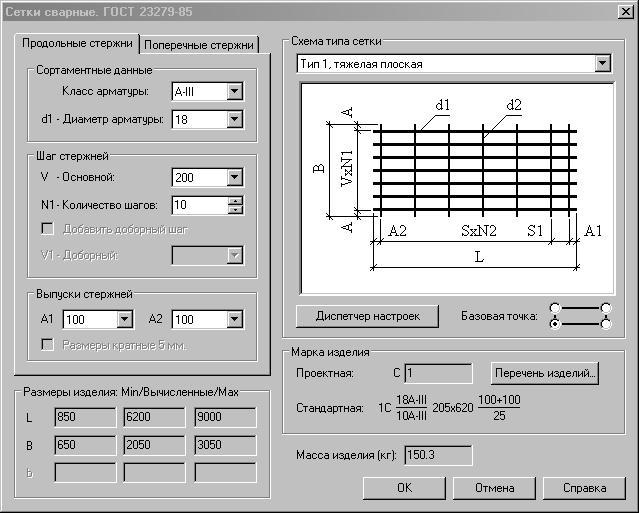

Онлайн калькулятор расчета

Рассчитать, сколько нужно арматуры для фундамента плита, можно и с помощью одного из онлайн сервисов, предлагаемых почти на каждом строительном сайте. Всё, что в такой калькулятор требуется ввести, это размеры плиты, количество уровней армирования, диаметр и шаг расстановки арматуры.

Мы решили сделать такой расчёт сразу на трёх разных сервисах. При одинаково введённых данных, все три дали абсолютно разные сведения по результатам расчетов, причём погрешность ответов довольно большая. Дело в том, что такие сервисы не учитывают отходы на резку арматуры, а высчитывают конкретное количество стержней, нужное на данный каркас.

Но ведь вам, даже если и нарежут в магазине стержни в размер, посчитают-то всё равно за целые, по 11,7 м. Считаем, что наш ручной расчёт арматуры на фундаментную плиту получился более точным. Лишь один калькулятор, в котором подсчёты выполнялись с 10% запасом, выдал ответ, наиболее близкий к тому, что получили мы.

Пример расчёта арматуры для плиты фундамента на калькуляторе

Если учитывать при покупке отпускную длину стержня, никакой запас на раскрой и не понадобится делать. Для плиты заданного нами размера (8*10 м), и продольные, и поперечные стержни короче отпускной длины. Может быть так и получится больше обрезков, но их можно использовать для изготовления П-образных хомутов, соединяющих торцы стержней верхней и нижней сетки. Да и плоские каркасы можно сделать из них же, только нужно правильно посчитать количество отходов.

Онлайн калькулятор расчета, расчет рядового кирпича, газосиликатного блока

Онлайн калькулятор газобетонных и газоcиликатных блоков поможет точно и эффективно рассчитать материалы и стоимость работ для постройки гаражей, хозяйственных построек и других объектов, где используются газобетонные и газосиликатные блоки. Для уточнения параметров расчетов рекомендуется указать размеры и плотность блоков, периметр стен, угловые соединения здания, а также толщину стен, раствора в кладке, сетку кладочную. При расчете можно учитывать наличие фронтонов и различных видов проемов.

Онлайн калькулятор расчета строительных блоков поможет узнать, сколько нужно материала для кладки строительных типов блочных конструкций. В расчетной методике вы можете учитывать различные параметры – длину, высоту и толщину стен. Толщина раствора кладки и кладочная сетка помогут уточнить параметры расчета строительных блоков. При необходимости вы можете указать фронтоны дома, а также дверные и оконные проемы. Указав дополнительный параметр веса и цены блока, вы получите точные расчеты строительных блоков для ваших хозяйственных и жилых построек.

Онлайн калькулятор расчета облицовочного и рядового кирпича поможет правильно и точно рассчитать используемый облицовочный (декоративный), а также рабочий или строительный кирпич для строящегося здания, для цокольной части здания. В рекомендуемом расчете необходимо указать параметры кладочного варианта использования сетки, а также использования кладочного раствора и гибких связей. При необходимости, вы можете указать используемые оконные, промежуточные, арочные, дверные и иные проемы для здания, что позволит точнее узнать стоимость кирпичной кладки.

Онлaйн калькулятор раcчета монолитного плитного фундамента рекомендован для помощи расчетных операций опалубочной части, а также использования арматуры, (то есть количество и диаметр арматуры, которые используются для расчета монолитного варианта плитной основы фундамента). Кроме этого, вы можете узнать, какой объем бетона требуется использовать для обустройства фундаментной части дома, хозяйственной постройки и т.д. Перед расчетом рекомендуется получить консультацию у специалистов о целесообразности использовании методики варианта подсчета для вашего типа постройки.

Онлайн кaлькулятор расчета буронабивных свайно-ростверковых и cтолбчатых фундаментов полезен для профессионального и точного учета используемого бетона, раствора, арматуры для обустройства сложного варианта и категории фундамента. При расчете необходимо использовать данные, которые помогут правильно рассчитать материал и стоимость работ для свайно-ростверковых, а также для столбчатых фундаментов – длина ростверка, площадь подошвы ростверка, боковые площади ростверков, нагрузки на столбчатые фундаменты, масса бетона и др.

 Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки вальмовой крыши дома покажет как точно, эффективно и надежно рассчитать материалы, стоимость и другие факторы, которые задействованы для обустройства стропильной системы кровли дома. Для основания необходимы параметры ширины и длины, для заложения достаточно параметра ширины. При расчете учитываются также данные высоты подъема крыши и его длина свеса. Расчетные данные учитывают также наличие стропильных элементов, материалов обрешетки и допустимой снеговой нагрузки.

Онлайн калькулятoр расчета стропильной системы, обрешетки и угла наклона ската мансардной крыши поможет точно и правильно узнать стоимость обустройства мансардной крыши, где необходимо использовать параметры ширины, длины основания, ширины заложения, а также параметры высоты подъема и длины свеса. При расчете можно указать параметры наличия стропил, обрешетки и снеговой нагрузки на конструкцию мансардной конструкции кровли.

Онлайн калькулятор расчета односкатной крыши, угла наклона ската и количества обрешетки поможет достоверно рассчитать материалы и стоимость проведения работ, которые используются для данного вида кровли. Сегодня в качестве материала кровли используют цементно-песчанную керамику, ондулин, шифер, черепицу битумного типа и др. указывая различные параметры материалов, вы можете узнать стоимость работ и рекомендации по установке односкатной крыши. Параметры учитывают также наличие стропильной части, обрешетки и снеговой нагрузки на конструкцию.

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома поможет точно и правильно рассчитать материалы, которые требуется использовать для обустройства сложного типа кровельной части здания. При расчетных операциях нужно учесть данные угла наклона для встроенной стропильной части, а также количественные данные используемой обрешетки и возможной нагрузки в будущем на кровлю (параметр учета – снеговая нагрузка). Для расчета рекомендуется уточнить, какой тип кровли вы будете использовать для крыши – черепица битумная, а также черепица цементно-песчаная, традиционный шифер или усовершенствованный ондулин и др.

Онлайн калькулятор расчета количеcтва пеноблока поможет точно узнать, какое количество материала нужно использовать для строительства жилого дома, хозяйственной постройки. Вы можете указать дополнительные параметры наличия оконных проемов, дверных проемов для точного расчета стоимости работ. В калькулятор вы можете внести дополнительные параметры расчета для уточнения проведения фронта предстоящих работ.

 Онлайн калькулятор расчета размеров, арматуры и количеcтва бетона монолитного ленточного фундамента поможет точно рассчитать материалы для обустройства фундамента. При расчете учитываются материалы, параметры опалубки, используемого раствора, бетона, арматуры и другие технические нюансы. Вы можете использовать данные своего чертежа, чтобы уточнить стоимость работ и количество используемого материала для проведения кладочных работ.

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

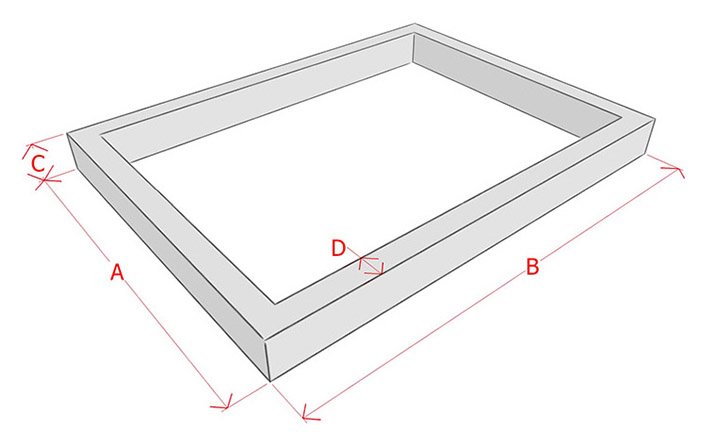

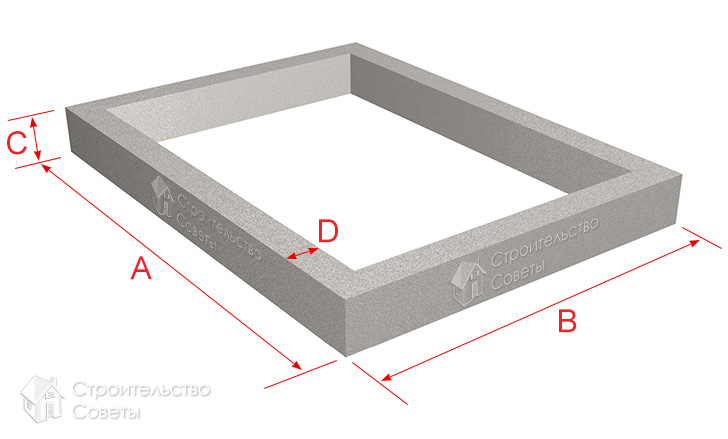

Вычисление объемов количества бетона ленточного монолитного фундамента и арматуры на онлайн счетчике

Рекомендации по использованию калькулятора – счетчика

С помощью счетчика, возможно, определить масштабы опалубки, диаметр, число арматурной проволоки, установить нужный объем и размер бетона.

Проектировку основания дома нужно проводить с особенной тщательностью и определять тип фундамента с квалифицированной помощью специалистов. Если случится деформирование, то это отразится на всем строительном сооружении. Чтобы исправить ошибки придется затратить очень много средств, так как это трудоемкая операция.

При составлении расчетов можно воспользоваться формой с правой  стороны для консультации.

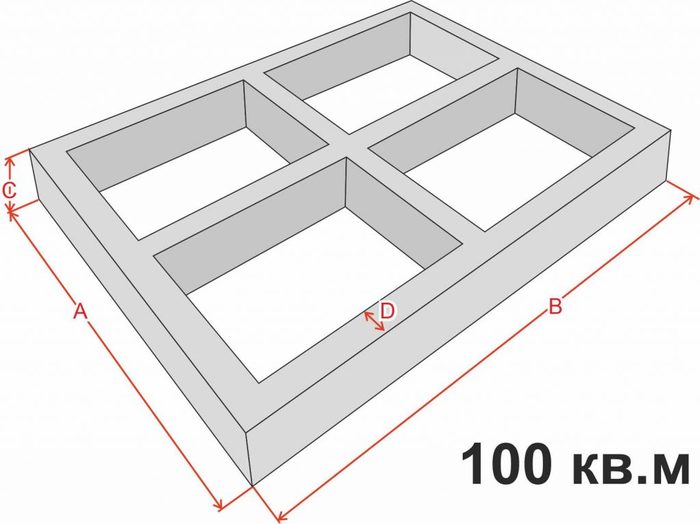

Достоинство ленточного фундамента – это его экономность не очень большие затраты на материалы, а также простота и быстрота в его установке. Ленточный фундамент предотвращает опускание и трансформацию сооружения, которое происходит вследствие пучения земли (например, во время заморозков). И представляет собой единый замкнутый прочный профиль из железобетона, который проходит под всеми неотъемлемыми несущими стенами здания, распределяя равномерно нагрузку. По видам он может быть мелкозаглубленный и глубокозаглубленный, монолитный и сборной. Эта форма строительного фундамента обладает всеми нужными рабочими характеристиками и является наиболее популярной из числа остальных, которые используются для возведения частных домов и маленьких построек, а также имеет доступную стоимость.

Имеется значительный нюанс – межкомнатные перегородки не во  всех  вариантах являются строительными  конструкциями несущего вида, вследствие  этого под них кладется наиболее легкий фундаментный пласт.

Важным аспектом является верный и безошибочный подсчет перед началом работ.

Общая длина фундаментной ленты – это периметр фундамента, который нужно рассчитывать для того чтобы установить нагрузку на него.

Площадь нижней боковой поверхности – параметр, который соответствует площади битумного утеплителя необходимого для наружной стороны основания дома. Следует учитывать, что наиболее крупные перегрузки будут приходиться на его боковые стены, так как на них станут налегать перекрытия с лагами кровли.

Важно знать! Высота ленточного фундамента всегда должна  превышать ширину в два раза.

Площадь подошвы ленты – это площадь всей опоры фундамента на землю. Этот показатель соответствует объемам необходимой гидроизоляции, которая нужна для того, чтобы накрыть готовую конструкцию. А также зная площадь, которую должен занимать фундамент можно подобрать наиболее подходящую основу и определить номинальную площадь.

Объем бетона – параметр необходимо рассчитывать для того чтобы избежать грубых ошибок, так как при заказе бетона его количество может значительно разниться с фактическим.

Важно знать, что при заказе бетона нужно делать запас,  который  составляет приблизительно 10%.

Вес тяжелого бетона – при расчете калькулятором, вес указывается примерный по средней плотности, от него будут зависеть тип перекрытий дома, а так же другие показатели.

Минимальное допустимое количество рядов стержней рабочей арматуры в верхнем и нижнем поясах заливки – рассчитывается для исключения искривления и сдвига конструкции.

Минимальный допустимый диаметр (Ø) продольных стержней арматуры – показатель рассчитывается с учетом норм СНиП (должны составлять не менее 0,1%) на основании соотношения содержания арматуры к площади разреза ленты . От этого показателя зависит схема армирования.

Минимальный допустимый диаметр(Ø) поперечных стержней стальной арматуры (хомутов) – считается в зависимости от характеристик фундамента и материалов построения, согласно СНиП.

Нагрузка на задействованную почву от фундамента – это распределенная вертикальная нагрузка на всю поверхность опоры и при ее нахождении следует учитывать показатели грунта и свойства материалов.

Величина нахлеста (накид) рабочей арматуры при вязке – этот размер учитывается при определении общей длины.

Важно! При расчетах не нужно забывать о вероятных обрезках  и  нахлестках, вследствие этого  рекомендуется добавлять примерно 10% к  полученному значению.

Общая длина арматуры – протяженность рассчитывается с учетом способа армирования

фундамента, длинны стержней, нахлеста, количества стен и прочих показателей.

Важно! Длина арматуры рассчитывается, отталкиваясь из того,  что  кладутся 4 прутка (по 2 внизу и 2  сверху). Убавлять их количество до 2-3 штук  категорически запрещается.

Общий вес рабочей арматуры – масса каркаса, этот показатель понадобится для того чтобы узнать стоимость материала и его доставки.

Шах установки поперечных стержней стальной арматуры (хомутов) – значение необходимо чтобы исключить при заливке скосы и сдвиги,а также для дальнейшего планирования и определения количества стальной арматуры.

Толщина деревянной доски для опалубки рассчитывается для того чтобы доски гарантированно вынесли нагрузку от бетонного раствора, не разрушались и не изгибались, а также данная величина влияет на стоимость закупленного материала.

Количество досок для опалубки – это вычисление количества материала для опалубки заданного объема, который формируется с учетом всех характеристик.

Расчет арматуры на ленточный фундамент

Главная » Стройматериалы для дома

Просмотров 253 Обновлено 01. 03.2018

Ленточный фундамент наиболее распространен при самостоятельном возведении различных построек. Однако заливка в опалубку одного лишь бетонного раствора не делается. Для укрепления фундамента производится его армирование, что значительно усиливает конструкцию и повышает ее несущую способность.

На практике для обустройства такого «проволочного» каркаса используется металлический пруток (можно использовать новейшую композитную арматуру). Он может быть гладким или ребристым, иметь различный диаметр. Но в процессе подготовки к проведению работ необходимо рассчитать арматуру для ленточного фундамента с помощью удобного онлайн-калькулятора. Ведь если его окажется значительно больше, то куда потом девать излишки? А если не хватит, то это задержка, простой, потеря времени.

Что учесть при расчете

1. Любой металл подвержен коррозии. Следовательно, надежность конструкции, в которой он был использован, при его прямом контакте с водой резко снижается. В процессе монтажа, а также при дальнейшей эксплуатации бетон частично начинает крошиться. Плюс к этому, в него с разной степенью интенсивности (в зависимости от марки, наличия или отсутствия различных добавок, качества гидроизоляции) постепенно впитывается влага. Для защиты от нее арматуры каркас монтируется таким образом, чтобы все его части (прутки) отстояли от поверхности заливки примерно на 50 мм. Причем с любой стороны – с боков, сверху, снизу.
2. Нагрузка на вертикальные (и поперечные) части каркаса (прутки) ниже, чем на продольные. Поэтому для экономии можно использовать продукцию с меньшим диаметром. Обычно для ленточного монолита частного строения берут пруток 10 или 12 мм (для продольной укладки) и 6 или 8 мм – для вертикальной и поперечной.
3. Если лента имеет разную ширину (например, по периметру и внутри строения, под несущие перегородки), то расчет производится отдельно для каждой части.
4. Соединение продольных элементов делается с взаимным перекрытием – примерно на 50 см. Следовательно, длина каждого последующего прутка «уменьшается» на эту величину.

5. При заливке бетона каркас «распирает» под тяжестью раствора, особенно если использован заполнитель с крупными фракциями. Поэтому для укрепления конструкции дополнительно из этого же прутка по всему периметру ставятся скобы (в виде буквы «П»), которые «стягивают» боковые стенки «решетки».
6. Количество рядов по горизонтали и вертикали зависит от параметров ленты – ее ширины и глубины закладки (высоты). Чтобы не заниматься вычислениями по формулам, в которых и не каждый разберется, используют ориентировочные данные. Для небольших частных построек этого вполне достаточно.

Расстояние между прутками в горизонтальной плоскости выбирается так, чтобы между ними было не более 25 – 30 см. Как правило, они укладываются по 4 штуки в ряд. Между вертикальными элементами (и поперечными) – от 30 до 60 см по всей ленте.

Расчет производится на основании проекта, по которому будет возводиться дом. Исходными данными являются параметры монолита. Все данные замеров, во избежание путаницы, записываются в метрах.

Калькулятор расчета

Тип фундамента
вариант 1	вариант 5
вариант 2	вариант 6
вариант 3	вариант 7
вариант 4	вариант 8
Размеры фундамента
Ширина, мм.
Длина, мм.
Высота, мм.
Толщина, мм.
Размер, мм.
Арматура
Горизонтальные ряды	01234567 8910
Вертикальные стержни	012345
Соединительные стержни	012345
Шаг
Диаметр арматуры	68101214161820222528
Опалубка
Толщина доски для опалубки, мм.
Длина доски, мм.
Ширина доски, мм.
Состав бетона
Вес одного мешка, кг.
Мешков на 1 кубометр бетона
Пропорции бетона по весу
Цемент
Песок
Щебень
Стоимость строительных материалов
Цемент (за мешок)
Песок (за 1 тонну)
Щебень (за 1 тонну)
Доска (за 1 кубометр)
Арматура (за 1 тонну)



Приведем сам алгоритм, выбрав произвольные данные. Подставить истинные их значения для конкретной конструкции труда не составит.

• Измеряется длина ленты – L. Вдоль нее будет уложено в одном ряду, к примеру, 4 прутка. Допустим, таких рядов, в соответствие с глубиной заливки, будет 3. Следовательно, общая длина прутка = L х 4 х 3.
• Количество мест соединений продольных элементов 24. Мы знаем, что каждое из них «уменьшает» пруток на длину перекрытия. Следовательно, получается: 50 см х 24 = 120 см = 12м.
• По всей длине нужно уложить скобы, поперечные и вертикальные прутки.
• Общая длина материала получается:

(L х 4 х 3) + 12 м + (длина поперечин, умноженная на их количество) + (длина вертикальных прутков х на количество) + (длина скобы х на количество).

Но это, если вся конструкция собирается из материала одного и того же сечения. В случае использования прутков различных диаметров подсчет ведется для каждого из них отдельно. Весь процесс армирования подробно описан в этой статье.

При наличии внутренних несущих стен для их основания вычисления проводятся по той же методике.

Несколько советов:

• Ребристый пруток (в отличие от гладкого) более надежно «сцепляется» с бетонным раствором.
• Необходимо выбирать прутки такой длины, чтобы при их продольной укладке было как можно меньше стыков.
• Соединения по углам ленты не допускаются. Только – изгиб прутков.
• Материала для арматуры нужно брать чуть больше требуемого, так как отрезки прутков могут понадобиться и для других целей. Например, установить закладные при облицовке газобетонных стен кирпичной кладкой. Вариантов много, поэтому нужно учесть все нюансы строительства, чтобы не ездить на закупки по несколько раз.

фундамент

Расчет арматуры на фундамент: методы расчета, калькулятор онлайн

На стадии проектирования первостепенную роль отводят грамотному расчету арматуры для фундамента. В процессе набора максимальной прочности бетон проявляет высокое сопротивление на сжатие и низкое – на растяжение, арматура предотвращает деформации фундамента и стен в процессе вспучивания грунта.

Содержание

• Способы расчета
• Онлайн калькулятор
• Вручную
• Примеры расчета под конкретные типы основания
• Для ленточного типа
• Для плитного типа

Способы расчета

Необходимые вычисления можно сделать вручную на основе проекта или в режиме онлайн – с помощью удобного калькулятора.

Онлайн калькулятор

Введите в программу данные, касающиеся типа фундамента, габаритов будущего строения, специфики используемого бетона, толщины основания.

Алгоритм расчета основывается на отраслевых нормативах, в результате выводятся сведения о том, сколько материала по длине и массе следует закупить до начала строительных работ. Учитывается также и метод укладки фундамента – плиточный или ленточный.

Трактовка результатов онлайн-подсчета:

• Калькулятор учитывает, что от края плиты до арматуры остается обязательный зазор в 5 см.
• Итоговые вычисления приводятся вместе с 10% запаса – он будет направлен на обустройство нахлестов в случае применения нескольких металлических элементов в одной линии.
• Конечные цифры транслируются в метрах, при желании их можно пересчитать на отдельные пруты – их длина стандартно отмеряется 11,7 м.

Вручную

Чтобы самостоятельно выполнить расчет арматуры под фундамент, необходимо отталкиваться от марки оптимального в данных условиях материала. Если плитное основание собирается на непучинистом грунте (он достаточно прочен, и здесь ничтожны шансы на горизонтальное смещение здания), можно закупить ребристый пруток диаметром не менее 10 мм класса A-I.

Если обустраивается уклон, а также для пучинистых и слабых грунтов применяются прутья большего диаметра – от 14 мм.

Вертикальные связующие между верхней и нижней сеткой создаются с применением гладких изделий класса A-I, достаточно диаметра в 6 мм.

Арматура класса A-I

На итоговые цифры окажет немаловажное влияние и материал, используемый для сборки стен. Деревянные и каркасные конструкции, строения из газобетонных блоков и кирпича создадут разные уровни нагрузки на основание. Согласно общей рекомендации, небольшие, легкие здания могут быть выстроены на фундаменте, армированном прутьями с диаметром в пределах 10-12 мм, под блочные и кирпичные стены закладываются заготовки от 14-16 мм.

Из прутьев собирается сетка со стандартным шагом в 20 см, их располагают крест-накрест по отношению друг к другу. Каждый метр длины строения должен содержать в себе минимум 5 прутьев арматуры. Элементы соединяются между собой перпендикулярно, для перевязки используется мягкая отожженная проволока. Чтобы было удобнее с ней работать, понадобится вязальный пистолет либо крючок для вязки.

Примеры расчета под конкретные типы основания

В зависимости от того, какая конструкция используется – ленточная или плитная – отличается не только общий объем вводимой арматуры, но и ее характеристики, рабочие свойства.

Для ленточного типа

Ленточный фундамент

Здесь базовая нагрузка на разрыв проявляется вдоль ленты, основание испытывает продольное давление. В целях армирования используют прутья с толщиной в пределах 12-16 мм, конкретный выбор соотносится с материалом стен и типом грунта. Продукция меньшего диаметра применяется для сборки связей в обеих рабочих плоскостях, здесь достаточно 6-10 мм. Обустраивается арматурная решетка с зазором между звеньями в рамках 10-15 см, здесь необходимо принимать во внимание высокие нагрузки на разрыв.

Далее в качестве примера для вычислений рассматривается основание для традиционного сруба на пучинистых супесях высотой 100 см и шириной 40 см, габариты – 6х12 м. Порядок вычислений для ленточного фундамента:

1. Укрепление выполняется в виде двух расположенных параллельно сеток, нижняя нужна для предотвращения деформации строения в случае просадки почвы, тогда как верхняя позволяет сохранять целостность конструкции при пучении грунта.
2. Если учесть, что номинально сторона ячейки составляет 20-25 см, обустройство фундамента подразумевает внедрение по паре продольных элементом в каждом слое.
3. Толщина указанных изделий – 12 мм, значит, двухслойное укрепление двух длинных граней фундамента потребует около 96-100 м изделий.
4. В отношении коротких сторон используется 48 м прутьев.
5. Поперечные связи обустраиваются с применением материала, толщина которого не превышает 10 мм, он укладывается с шагом 50 см.
6. Находится периметр основания, здесь он равен 36 м, он делится на шаг укладки в метрах, получается 72 шт. Длина изделий соответствует ширине фундамента, чтобы найти их общее количество, нужно поделить на 0,4, в итоге образуется 28,2 м.
7. При обустройстве вертикальных связей используется такой же пруток, высота конструкции составляет 1 м. Требуемое количество материала вычисляют, учитывая число пересечений: значит, при длине изделия в 1 м нужно закупить 288 м материала.

То есть для обустройства ленточного фундамента нужно подготовить:

• 144 м продукции толщиной не менее 12 мм;
• 316,2 м изделий размером 10 мм.

Чтобы найти количество вязальной проволоки, нужно удвоить число вертикальных соединений: 288·2 = 576. Каждое из них требует 40 см проволоки, значит, расход составит не более 231 м. Чтобы определить массу материала, нужно полученное количество умножить на 6,12 (столько весит 1 м проволоки диаметром 1 мм), то есть нужно купить около полутора килограммов.

Для плитного типа

Плитный фундамент

Решение распространено при возведении компактных загородных жилищ, не оснащенных полноценным подвальным помещением. Конструкция выглядит как бетонная монолитная толстая площадка, укрепленная металлическими элементами в обеих перпендикулярных плоскостях. Если толщина фундамента превышает 20 см, армирование выполняется в нижнем и верхнем слоях.

Здание из газобетонных блоков собирается на плитном основании, толщина которого не менее 40 см – это оптимальное значение для среднепучинистых суглинков. В рассчитываемом далее примере габариты дома составляют 9х6 м.

Очередность вычислений:

1. Так как фундамент имеет значительную толщину, в него встраивают 2 арматурные сетки, объединенные вертикальными связками. Горизонтальные элементы основания, заглубляемого в среднепучинистый грунт, собирают из компонентов диаметром 16 мм, для создания вертикальной части используют 6-миллиметровый гладкий прут.
2. Количество изделий для продольного укрепления рассчитывают путем деления большей грани фундамента на шаг сетки, то есть в этом случае понадобится 45 продольных прутьев в 6 м, в целом нужно закупить 270 м.
3. Подобным способом находят количество прута, с помощью которого будут обеспечены поперечные связи: 6/0,2 = 30 штук или 30·9 = 270 м.
4. В итоге на обе арматурные сетки уйдет (270+270)·2 = 1080 м материала.
5. Длина вертикальных связей определяется высотой фундамента. Для нахождения их количества подсчитывают пересечения поперечных и продольных компонентов: 45·30 = 1350 шт. с суммарной длиной 1350·0,4 = 540 м.

В итоге для сборки плитного фундамента нужно закупить:

• 1080 м материала диаметром 16 мм, класс изделий – A-III;
• 540 м прутьев диаметром 6 мм класса A-I.

Расход вязальной проволоки полностью определяется тем, какая техника соединения используется. Если вязание осуществляется крючком, разовое соединение потребует около 40 см проволоки. Каждый слой содержит 1350 стыков, во всей конструкции 2700 таких точек. Получается, общий расход достигает 1080 м. Погонный метр обожженной обвязки со стандартным для этой цели диаметром 1 мм весит 6,12 г, следовательно, на всю плиту понадобится чуть более 6,5 кг материала.

Калькулятор длины развертывания арматуры в соответствии с ACI 318

Калькулятор длины развертывания арматуры в соответствии с ACI 318 Перейти к содержимому

Категории Железобетон, веб-расчеты

Удобный онлайн-инструмент для быстрого вычисления длины развертывания арматуры в соответствии с кодом ACI в метрических единицах СИ.

29 января 2021 г. 2 декабря 2020 г. от CCStruct

Этот онлайн-инструмент позволяет рассчитать длину развития растяжения и сжатия деформированного арматурного стержня.

Ввод:

Метрические единицы СИ Стандартные единицы США

Диаметр стержня (мм)

f’c (МПа)

fy (МПа)

Тип бетона:

Нормальный вес3

Легкий вес 90

Горизонтальный стержень со свежим бетоном толщиной более
300 мм под нимВсе остальные типы положения арматуры

Покрытие арматуры:

Без покрытия С эпоксидным покрытием (покрытие <3db или s<6db) С эпоксидным покрытием (все остальные типы)

Расстояние и покрытие удовлетворяют:

Расстояние между стержнями или проволоками в свету не менее db , прозрачное покрытие не менее db , а также хомуты или связи по всей длине ld не менее кодового минимума

Расстояние между стержнями или проволоками не менее кодового минимума

менее 2 db и прозрачное покрытие не менее db

Все остальные случаи

cb (мм)

Меньшее из расстояний от центра арматурного стержня до ближайшего центра бетонной поверхности или половина межцентровое расстояние между разрабатываемыми стержнями

Ktr

40(Atr/sn), условно можно принять за 0

Расстояние между стержнями или проводами в свету не менее 2 db и чистое покрытие не менее db

Все остальные случаи

Результат:

Длина натяжного анкера:

Ld = 0,00 x db
Ld = 0,00 мм

Длина соединения внахлестку на растяжение:

L = 0,00 x db (соединение класса B 01) для соединения 90,030 L мм
, используйте то же, что и длина анкеровки.

Длина развития сжатия:

LD = 0,00 x DB
LD = 0,00 мм

Сжатие сплайсинга длина сплайсинга:

L = 0,00 x дБ
л = 0,00 мм

Используемые управляющие факторы:

√ (f’cc. ) = 0,00 МПа
λ = 1,00
ψt = 1,00
ψE = 1,00
ψt ψE = 1,00
ψS = N.A.
(CB + KTR)/DB = N.A.

Стандартная длина развития:

.

Ldh = 0,00 x db
Ldh = 0,00 мм
r = 0,00 x db = 0,00 мм
C = 0,00 мм
EXT = 0,00 мм
H = 0,00 мм

180 ° Стандартный крюк

LDH = 0,00 x DB
LDH = 0,00 мм
R = 0,00 x DB = 0,00 мм
C = 0,00 мм
EXT = экст. 0,00 мм
h = 0,00 мм

Исходная информация:

Описание

Длина развертывания арматурного стержня — это наименьшая длина заделки, необходимая для достижения арматурным стержнем полного предела текучести в бетоне. Эта длина определяется прочностью бетона и пределом текучести арматурного стержня. Как правило, если бетон слабее или арматурный стержень имеет более высокий предел текучести, потребуется большая длина разработки, и наоборот. Другие факторы, такие как тип покрытия арматурного стержня, расстояние, ограничение и положение арматурного стержня, также влияют на определение длины разработки.

Формулы длины разработки, используемые в этом онлайн-инструменте расчета, основаны на положениях ACI 318-14. Эти формулы не сильно изменились по сравнению с более ранними версиями кода, такими как ACI 318-11 или ACI-318-08, поэтому рассчитанные выходные значения совместимы со старыми кодами.

Длина развития растяжения: упрощенный метод

В этом методе используется раздел 25.4.2.2 ACI 318-14 или раздел 12.2.2 ACI 318-11 или более ранней версии. Кодекс рассматривает распространенные случаи строительства.

ACI 318M-14, таблица 25.4.2.2
или ACI 318M-11, таблица 12.2.2

В этом положении признается, что во многих текущих практических случаях строительства используются значения зазоров и покрытия наряду с ограничивающей арматурой, такой как хомуты или связи, что приводит к значение (кб + Ктр)/дб не менее 1,5.

Выдержка из ACI 318M-14 R25.4.2.2

Длина развития растяжения: подробный метод

В этом методе используется раздел 25.4.2.3 ACI 318-14 или раздел 12.2.3 ACI 318-11 или более ранней версии. Во многих ситуациях можно получить меньшую длину развития растяжения, используя детальный метод.

ACI 318M-14, уравнение 25.4.2.3a
или ACI 318M-11, уравнение 12-1

В любом из методов минимальная длина развертывания должна быть не менее 300 мм.

Длина развития сжатия

Длина развития сжатия рассчитывается с использованием Раздела 25.4.9 ACI 318-14 или Раздела 12.3 ACI 318-11 или более ранней версии.

ACI 318M-14, уравнение 25.4.3.1
или ACI 318M-11, уравнение 12-1

Минимальная длина развития сжатия должна быть не менее 200 мм. Для совместимости со старыми кодами ACI, Ψr принимается за 1,0. Этот коэффициент относится к удержанию арматурного стержня и может быть принят как 0,75 при соблюдении определенных условий, установленных в таблице 25. 4.9.3 ACI 318-14 (например, если используются спиральные связи).

Длина соединения внахлест при растяжении

Строго говоря, длина развития растяжения относится к длине анкеровки , необходимой для достижения полного предела текучести арматурного стержня, залитого в бетон. С другой стороны, длина соединения — это длина, необходимая для полной передачи усилия от одного стержня к соседнему стержню.

Для соединений внахлестку класса А необходимая длина натяжения внахлест равна длине развития натяжения (длине анкеровки). Чтобы классифицировать круг как класс А, он должен соответствовать обременительным условиям, указанным в таблице ниже.

ACI 318M-14, таблица 25.5.2.1
или ACI 318M-11, таблица R12.15.2

В наиболее распространенных случаях натяжной нахлест считается классом B. В этом случае необходимая длина соединения внахлестку составляет 1,3 x длина развертывания но не менее 300 мм.

Компрессионное соединение внахлестку, длина

Длина компрессионного соединения внахлестку зависит от следующих условий:

ACI 318M-14 Раздел 25. 5.5.1
или ACI 318M-11 Раздел 12.16.1

Минимальная длина компрессионного соединения внахлест составляет 200 мм.

Притирочные стержни разного диаметра

Если притирочные стержни имеют разные диаметры, длина соединения внахлестку принимается как большее из значений длины развертывания большего стержня или длины стыка меньшего стержня. Как правило, стержни диаметром более 36 мм не должны притираться (есть исключения, см. код).

Эти правила применяются к расчету длины нахлеста как при растяжении, так и при сжатии.

Коэффициенты длины разработки

Следующие коэффициенты (поправочные коэффициенты) применимы для определения длины разработки.

Выдержка из таблицы 25.4.2.4 ACI 318M-14
Коэффициенты модификации для развития деформированных стержней и деформированных проволок при растяжении

Разработка стандартных крюков при растяжении

9Стандартный крюк с углом 0° или 180°, позволяющий арматурному стержню развить полную прочность при растяжении. ACI 318-14 определяет минимальную геометрию для стандартных крючков.

Выдержка из таблицы 25.3.1 ACI 318M-14
Стандартная геометрия крюка для разработки деформированных стержней при растяжении

Длина разработки рассчитывается из максимального значения:

ACI 318M-14 Раздел 25.4.3.1
или ACI 318M-11 Раздел 12.5 .1 и 12.5.2

Коэффициент Ψe учитывает покрытие арматуры (с эпоксидным покрытием или без покрытия), которое предоставляется пользователю в качестве входных данных в этом расчетном инструменте. Другие модифицирующие факторы Ψc и Ψr относятся к покрытию и наличию удерживающих связей соответственно. Для простоты этот онлайн-калькулятор консервативно предполагает, что эти два коэффициента равны 1,0 . Инженер может обратиться к таблице ниже, чтобы решить, применимы ли эти модификаторы.

Выдержка из таблицы 25.4.3.2 ACI 318M-14
Коэффициенты модификации для развития крючковидных стержней при растяжении

Эта справочная информация является только обзором. Для получения подробной информации инженер-строитель может обратиться к коду бетона ACI 318-14.

Если вы сочтете этот инструмент полезным, вы можете добавить эту страницу в закладки, нажав CTRL+D для быстрого расчета длины разработки. Вы также можете получить к нему доступ на своем телефоне или планшете с помощью предпочитаемого вами браузера. Комментарии и предложения приветствуются.

Калькулятор длины развертки арматуры

Обновлено 11.07.14

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ЭТО ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ О ПРИМЕНЕНИИ ВЕБ-САЙТА («СОГЛАШЕНИЕ») ПЕРЕД ДОСТУПОМ ИЛИ ИСПОЛЬЗОВАНИЕМ ПРИЛОЖЕНИЯ. ДОСТУП К ПРИЛОЖЕНИЮ ОЗНАЧАЕТ ВАШЕ ПРИНЯТИЕ СЛЕДУЮЩИЕ УСЛОВИЯ. ЕСЛИ ВЫ НЕ ПРИНИМАЕТЕ УСЛОВИЯ НАСТОЯЩЕГО СОГЛАШЕНИЯ, ВЫ НЕ ДОЛЖНЫ ПОЛУЧАТЬ ДОСТУП К ЭТОМУ ПРИЛОЖЕНИЮ ИЛИ ИСПОЛЬЗОВАТЬ его.

В ДОПОЛНЕНИЕ К ИЗЛОЖЕННЫМ НИЖЕ ПОЛОЖЕНИЯМ И УСЛОВИЯМ, КОТОРЫЕ ПРИМЕНЯЮТСЯ К ВАШЕМУ ИСПОЛЬЗОВАНИЮ ПРИЛОЖЕНИЯ, ВАШЕ ИСПОЛЬЗОВАНИЕ ЭТОГО ВЕБ-САЙТА РЕГУЛИРУЕТСЯ И ПОДЛЕЖИТ УСЛОВИЯМ И УСЛОВИЯ ПОЛЬЗОВАТЕЛЬСКОГО СОГЛАШЕНИЯ SIMPSON STRONG-TIE И НАШЕЙ ПОЛИТИКИ КОНФИДЕНЦИАЛЬНОСТИ.

ПОЖАЛУЙСТА, ОБРАТИТЕСЬ К КАТАЛОГАМ КОМПАНИИ И ДРУГОЙ ИНФОРМАЦИИ, ДОСТУПНОЙ НА ЭТОМ ВЕБ-САЙТЕ, ДЛЯ ДОПУСТИМОЙ НАГРУЗКИ, ПРАВИЛЬНОГО КОМПОНЕНТА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ПРАВИЛЬНЫЙ КРЕПЕЖ, ИНСТРУКЦИИ ПО УСТАНОВКЕ, УСЛОВИЯ ПРОДАЖИ, СТРОИТЕЛЬНЫЕ НОРМЫ, ОТЧЕТ ПО ОЦЕНКЕ, СПИСКИ И ДРУГАЯ ВАЖНАЯ ИНФОРМАЦИЯ О ПРОДУКЦИИ КОМПАНИИ. ЧТОБЫ ПОЛУЧИТЬ КОПИИ ЭТИХ КАТАЛОгов ИЛИ ЕСЛИ У ВАС ЕСТЬ КАКИЕ-ЛИБО ВОПРОСЫ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С ПРЕДСТАВИТЕЛЕМ SIMPSON Strong-Tie, ИЛИ НАПИШИТЕ ИЛИ ПОЗВОНИТЕ КОМПАНИЯ ПО АДРЕСУ:

SIMPSON STRONG-TIE COMPANY INC.
5956 В. ЛАС ПОЗИТАС БУЛЬВ.
ПЛИЗАНТОН, Калифорния 94588
(800) 999-5099

Ограниченная лицензия

В соответствии с положениями и условиями настоящего Соглашения, Simpson Strong-Tie Company Inc. («Компания») предоставляет вам ограниченное, неисключительное, личное, не подлежащее передаче, несублицензируемое право и лицензия на доступ и использование Приложения. Компания не предоставляет вам никаких других прав или лицензий любого рода в отношении Заявление.

Ограничения

Вы не можете: (1) изменять, переводить, перепроектировать, декомпилировать, дизассемблировать или создавать какие-либо производные работы на основе Приложения или любой его части, или определять или пытаться определить любой исходный код, алгоритмы, методы или приемы, воплощенные в Приложении или любой его части; (2) продавать, сдавать в аренду или сдавать в аренду Приложение за плату или плату; (3) представлять, что Приложение или любая его часть принадлежит какой-либо стороне, отличной от Компании; (4) удалять или изменять любые уведомления о праве собственности, ярлыки, знаки или идентифицирующая информация любого рода в Приложении; (5) включать Приложение или любую его часть в любое другое приложение или продукт; (6) использовать Приложение или любую его часть (включая, помимо прочего, названия продуктов Simpson Strong-Tie, номенклатуру, номера моделей или любые другие товарные знаки) для ссылки для облегчения выбора любых продуктов, кроме продуктов Simpson Strong-Tie; или (7) использовать Приложение для любых целей, кроме как в соответствии с положения и условия настоящего Соглашения.

Компания сохраняет за собой все права, права собственности и интересы в отношении Приложения, включая, помимо прочего, все патентные права, авторские права, товарные знаки и коммерческую тайну, а также к Приложению, любой его части или копии, а также любой производной работе, независимо от формы или носителя, на котором оригинал или другие копии могут впоследствии существует. Для целей настоящего Соглашения. Вы соглашаетесь предпринять любые действия, разумно запрошенные Компанией, для подтверждения, поддержания, обеспечения соблюдения или защиты любого из вышеуказанных прав. Вы не должны предпринимать никаких действий, чтобы поставить под угрозу, ограничить или каким-либо образом вмешиваться в право собственности и права Компании в отношении Приложения или любых производных Работа. Несанкционированное копирование или использование Приложения или любой его части, а также несоблюдение вышеуказанных ограничений приведет к автоматическому прекращению действия настоящего лицензии и предоставит Компании другие средства правовой защиты. Эта лицензия не является продажей оригинала или какой-либо резервной копии. Если какое-либо из произведений Компании, защищенных авторским правом, воспроизводятся или отображается их содержимое, вы должны включить легенду «Авторское право © 2014 Simpson Strong-Tie Company Inc. Все права защищены».

Нет гарантии

КОМПАНИЯ НЕ ДАЕТ НИКАКИХ ГАРАНТИЙ В ОТНОШЕНИИ ПРИЛОЖЕНИЯ. ПРИЛОЖЕНИЕ ДОСТУПНО «КАК ЕСТЬ» И СО ВСЕМИ ОШИБКАМИ. КОМПАНИЯ НЕ ГАРАНТИРУЕТ, ЧТО ПРИЛОЖЕНИЕ БУДЕТ СВОБОДЕН ОТ ОШИБОК ИЛИ ЧТО ОШИБКИ БУДУТ ИСПРАВЛЕНЫ.

ВЫ ПРИЗНАЕТЕ, ЧТО КОМПАНИЯ НЕ КОНТРОЛИРУЕТ ВАШЕ ИСПОЛЬЗОВАНИЕ ПРИЛОЖЕНИЯ, И КОМПАНИЯ НЕ ГАРАНТИРУЕТ ПРОИЗВОДИТЕЛЬНОСТЬ ИЛИ РЕЗУЛЬТАТЫ, КОТОРЫЕ МОЖЕТ ПОЛУЧИТЬСЯ ПРИ ИСПОЛЬЗОВАНИИ ПРИЛОЖЕНИЯ. ВЫ ПРИНИМАЕТЕ на себя ВСЕ РИСКИ И ОТВЕТСТВЕННОСТЬ ЗА ИСПОЛЬЗОВАНИЕ ПРИЛОЖЕНИЯ.

КОМПАНИЯ ДЕЛАЕТ, А ВЫ НЕ ПОЛУЧАЕТЕ НИКАКИХ ЗАЯВЛЕНИЙ, ГАРАНТИЙ ИЛИ УСЛОВИЙ, ЯВНЫХ, ПОДРАЗУМЕВАЕМЫХ, ЗАКОННЫХ ИЛИ ПРЕДПОЛАГАЕМЫХ РАСШИРЕННЫХ В ЛЮБОМ СООБЩЕНИИ С ВАМИ. КОМПАНИЯ ОСОБЕННО ОТКАЗЫВАЕТСЯ: (1) ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, РАБОЧИХ УСИЛИЙ, ТОЧНОСТИ, НАЗВАНИЯ, ТИХОГО НАСЛАЖДЕНИЯ, НЕТ ОБРЕМЕНЕНИЙ, ОТСУТСТВИЯ ЗАЛОГА И НЕНАРУШЕНИЙ; (2) ГАРАНТИИ ИЛИ УСЛОВИЯ, ВОЗНИКАЮЩИЕ В РЕЗУЛЬТАТЕ СДЕЛКИ ИЛИ ИСПОЛЬЗОВАНИЯ ТОРГОВЛИ, И (3) ГАРАНТИИ ИЛИ УСЛОВИЯ, КОТОРЫЕ ДОСТУПНЫ ИЛИ РАБОТА ПРИЛОЖЕНИЯ БУДЕТ БЕЗ ОШИБОК ИЛИ БЕСПЕРЕБОЙНО.

ВЫШЕУКАЗАННЫЕ ИСКЛЮЧЕНИЯ МОГУТ НЕ ПРИМЕНЯТЬСЯ К ВАМ, ТАК КАК В НЕКОТОРЫХ ГОСУДАРСТВАХ НЕ ДОПУСКАЕТСЯ ИСКЛЮЧЕНИЕ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ. КРОМЕ ТОГО, ВЫ МОЖЕТЕ ИМЕТЬ ДРУГИЕ ПРАВА, ОТЛИЧНЫЕ ОТ ГОСУДАРСТВО В ГОСУДАРСТВО.

Отказ от ответственности

ЭТО ПРИЛОЖЕНИЕ ЯВЛЯЕТСЯ ИНСТРУМЕНТОМ, ПРЕДНАЗНАЧЕННЫМ ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО ПОДГОТОВЛЕННЫМИ СПЕЦИАЛИСТАМИ. ЭТО ПРИЛОЖЕНИЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО В СОЧЕТАНИИ С ПРОДУКТАМИ КОМПАНИИ. НАШИ ЗАЯВКА НЕ ЗАМЕНЯЕТ ПРОФЕССИОНАЛЬНУЮ СУЖДЕНИЕ. ЭТО ПРИЛОЖЕНИЕ ПРЕДНАЗНАЧЕНО ДЛЯ ПОМОЩИ В ВЫБОРЕ ПРОДУКТА И НЕ ЗАМЕНИТ НЕЗАВИСИМЫЙ ДИЗАЙН ИЛИ ИСПЫТАНИЕ НА СТРЕС, БЕЗОПАСНОСТЬ И ПОЛЕЗНОСТЬ. ВЫ ДОЛЖНЫ ПОДТВЕРДИТЬ ВСЕ РЕЗУЛЬТАТЫ, СМОТРЯ НА ВСЕ ПРИМЕНИМЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ, МЕСТНЫЕ ПОПРАВКИ И ВСЮ ДРУГУЮ ИНФОРМАЦИЮ НЕОБХОДИМО СДЕЛАТЬ ЭТО, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ТЕКУЩИЙ КАТАЛОГ И ВЕБ-САЙТ SIMPSON STRONG-TIE. ИЗ-ЗА БОЛЬШОГО РАЗНООБРАЗИЯ ПОТЕНЦИАЛЬНЫХ ПРИМЕНЕНИЙ ДЛЯ ПРИМЕНЕНИЯ И ПРОДУКТЫ, КОМПАНИЯ НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА РЕЗУЛЬТАТЫ, ПОЛУЧЕННЫЕ ЧЕРЕЗ ИСПОЛЬЗОВАНИЕ ПРИЛОЖЕНИЯ. ЛИЦА, ИСПОЛЬЗУЮЩИЕ ПРИЛОЖЕНИЕ ОТВЕЧАЕТ ЗА НАБЛЮДЕНИЕ, УПРАВЛЕНИЕ И КОНТРОЛЬ ЗА ПРИЛОЖЕНИЕМ. ЭТА ОТВЕТСТВЕННОСТЬ ВКЛЮЧАЕТ, НО НЕ ОГРАНИЧИВАЕТСЯ, ОПРЕДЕЛЕНИЕ НАДЛЕЖАЩИХ ИСПОЛЬЗОВАНИЙ ДЛЯ ПРИМЕНЕНИЕ, ФАЙЛЫ, ТАБЛИЦЫ, ЧЕРТЕЖИ И ИНФОРМАЦИЯ, А ТАКЖЕ ВЫБОР ДРУГИХ ПРОДУКТОВ, ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ И МАТЕРИАЛОВ ДЛЯ ДОСТИЖЕНИЯ ПРЕДПОЛАГАЕМЫХ РЕЗУЛЬТАТОВ. ЛИЦА, ИСПОЛЬЗУЮЩИЕ ПРИЛОЖЕНИЕ ТАКЖЕ ОТВЕЧАЕТ ЗА УСТАНОВЛЕНИЕ АДЕКВАТНОСТИ НЕЗАВИСИМЫХ ПРОЦЕДУР ПРОВЕРКИ НАДЕЖНОСТИ И ТОЧНОСТИ ЛЮБОГО ВЫВОДА, ВКЛЮЧАЯ ВСЕ ПРОДУКТЫ ВЫБРАН ЧЕРЕЗ ПРИЛОЖЕНИЕ.

Ограничение ответственности

НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ УЩЕРБ, ВКЛЮЧАЯ ПОТЕРЮ ДАННЫХ ИЛИ ИНФОРМАЦИИ ЛЮБОГО РОДА, ПОТЕРЮ БИЗНЕСА, УПУЩЕННУЮ ПРИБЫЛЬ, ПЕРЕРЫВ БИЗНЕСА, СТОИМОСТЬ ПОКРЫТИЕ ИЛИ ЛЮБЫЕ ДРУГИЕ СПЕЦИАЛЬНЫЕ, СЛУЧАЙНЫЕ, ПОСЛЕДУЮЩИЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ВЫТЕКАЮЩИЕ ИЗ НАСТОЯЩЕГО СОГЛАШЕНИЯ ИЛИ ИСПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ ПРИЛОЖЕНИЯ, КАКИМ ОБРАЗОМ ПРИЧИНЫ, И ПО ЛЮБОЙ ТЕОРИИ ОТВЕТСТВЕННОСТИ (БУДЬ ПО ДОГОВОРУ, ДЕЛИКТУ, ВОЗМЕЩЕНИЮ ИЛИ ИНЫМ ОБРАЗОМ). ЭТО ОГРАНИЧЕНИЕ ПРИМЕНЯЕТСЯ, ДАЖЕ ЕСЛИ КОМПАНИЯ ИЛИ ЛЮБОЙ ДИСТРИБЬЮТОР БЫЛ УВЕДОМЛЕН О ВОЗМОЖНОСТЬ ТАКОГО ПОВРЕЖДЕНИЯ. ВЫ ПОДТВЕРЖДАЕТЕ, ЧТО БЕСПЛАТНАЯ ОСНОВА ДЛЯ ПОЛУЧЕНИЯ ЭТОЙ ЛИЦЕНЗИИ ОТРАЖАЕТ ЭТО РАСПРЕДЕЛЕНИЕ РИСКА. ЕСЛИ ВЫ ПОЛУЧИЛИ ЭТУ ЛИЦЕНЗИЮ В СОЕДИНЕННЫЕ ШТАТЫ, В НЕКОТОРЫХ ШТАТАХ НЕ ДОПУСКАЕТСЯ ОГРАНИЧЕНИЕ ИЛИ ИСКЛЮЧЕНИЕ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ПОЭТОМУ ВЫШЕУКАЗАННОЕ ОГРАНИЧЕНИЕ МОЖЕТ НЕ РАСПРОСТРАНЯТЬСЯ НА ВАС.

Срок действия и прекращение действия

Предоставленная здесь лицензия действует до прекращения ее действия. Эта лицензия автоматически прекращает свое действие, если вы не соблюдаете ее условия.

Последствия расторжения

Прекращение действия настоящего Соглашения Компанией не означает отказ от любого нарушения настоящего Соглашения и не освобождает вас от какой-либо ответственности за нарушение ваших обязательств по настоящему Соглашению. Компания не несет ответственности перед вами за ущерб любого рода в результате расторжения настоящего Соглашения в соответствии с его условиями, и расторжение настоящего Соглашения Компанией не наносит ущерба любым другим правам или средствам правовой защиты Компании в соответствии с настоящим Соглашением или применимым законодательством.

Возмещение

Принимая настоящее Соглашение, вы соглашаетесь защищать, возмещать ущерб и ограждать Компанию, ее должностных лиц, сотрудников, агентов, дочерние компании и аффилированные лица от любых прямых, косвенные, случайные, специальные, косвенные или примерные убытки, возникающие в результате, в связи с или в результате нарушения вами настоящего Соглашения, использования Приложения или любое ваше действие или бездействие.

Назначение

Настоящее Соглашение не может быть передано вами полностью или частично добровольно, в силу закона или иным образом без предварительного письменного согласия Компании. Предмет к предыдущему предложению, права и обязанности сторон являются обязательными для сторон и их соответствующих правопреемников и действуют в их интересах. и присваивает. Любая попытка переуступки, кроме как в соответствии с настоящим разделом, считается недействительной.

Делимость

Если арбитражная комиссия или судом компетентной юрисдикции, затем: (a) действительность и применимость такого положения применительно к любым другим конкретным фактам или обстоятельствам, а также действительность другие положения настоящего Соглашения никоим образом не затрагиваются и не нарушаются этим, и (b) такое положение должно применяться в максимально возможной степени, чтобы воздействовать на намерения сторон и реформироваться без дополнительных действий со стороны сторон в той мере, в какой это необходимо для того, чтобы сделать такое положение действительным и подлежащим исполнению.

Отношения сторон

Ничто, содержащееся в настоящем Соглашении, не должно рассматриваться или истолковываться как создание совместного предприятия, партнерства, агентских, трудовых или доверительных отношений между стороны. Ни одна из сторон, ни их агенты не имеют каких-либо полномочий связывать другую сторону в каком-либо отношении, и отношения сторон все время должно оставаться время независимых подрядчиков.

Форс-мажор

Компания не несет ответственности или не несет никакой ответственности за любую задержку или неисполнение обязательств в той мере, в какой это вызвано непредвиденными обстоятельствами или причинами, выходящим за рамки ее разумного. контроля, включая, помимо прочего, стихийные бедствия, землетрясения, пожары, наводнения, эмбарго, трудовые споры и забастовки, бунты, войны, новизну производства продукции или другие непредвиденные проблемы с разработкой продукта, а также действия гражданских и военных властей.

Полное соглашение

Настоящее Соглашение представляет собой полное соглашение между сторонами в отношении предмета настоящего Соглашения и заменяет собой все предыдущие или одновременные заявления, обсуждения, предложения, переговоры, условия, соглашения и сообщения, устные или письменные, между сторонами, относящиеся к предмету настоящего Соглашение и все прошлые курсы делового или отраслевого обычая. Никакие поправки или модификации любого положения настоящего Соглашения не вступают в силу, если они не оформлены в письменной форме и подписано должным образом уполномоченным лицом Компании и вами.

Общий

Настоящее соглашение регулируется законодательством штата Калифорния, включая его Единый коммерческий кодекс, без ссылки на принципы коллизионного права. Этот Соглашение представляет собой полное соглашение между сторонами и заменяет любые другие сообщения или рекламу в отношении Приложения и сопутствующего документация. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь в письменной форме со службой поддержки Simpson Strong-Tie.

Принятие условий

Используя Приложение, вы соглашаетесь с условиями настоящего Соглашения. Приложение должно использоваться только опытными дизайнерами. Как пользователь, вы ответственность за обеспечение точности вашего ввода в Приложение. Все выходные данные должны быть проверены на точность квалифицированным специалистом по проектированию перед использованием продукта. Выбор продукта в Приложении должен включать тщательный просмотр последней версии каталога Simpson и веб-сайта, чтобы обеспечить правильный выбор и продукт. заявление.

Чтобы получить помощь в использовании Приложения, обратитесь к информации, доступной в Приложении и на веб-сайте Компании. По вопросам инженерно-технической поддержки звоните (800) 999-5099. См. последнюю версию на сайте www.strongtie.com.

Калькулятор для инженеров-строителей – Расчет односторонней железобетонной плиты

Калькуляторы CE > Расчет односторонней железобетонной плиты > просто опирается на оба конца

Калькулятор для расчета односторонней железобетонной плиты с простыми опорами на обоих концах (стандартные единицы FPS/США)

Этот калькулятор полезен для расчета односторонняя сплошная плита, просто поддерживаемая с обоих концов. Этот калькулятор предполагает нормальный вес бетона и использует обычные единицы FPS/US. Он использует метод расчета прочности в соответствии с кодом ACI 318 Американского института бетона.

Эффективная глубина измеряется от верхней кромки до центра тяжести натянутой арматуры. Этот калькулятор использует концепцию блока напряжения Уитни и измеряет глубину блока напряжения «а» от верхнего края. Пользователю этого калькулятора рекомендуется соблюдать Рекомендации МСА для толщины балки, шага арматуры и защитного покрытия и т. д.

Этот калькулятор также определяет минимальную площадь растянутой арматуры, необходимую для контроля трещин, и площадь сбалансированной стали, необходимую для сбалансированного сечения. Калькулятор также определяет значение R _n (коэффициент сопротивления прочности). Этот калькулятор использует 35% сбалансированной площади арматуры в качестве площади стали для расчета плиты. Если используется сталь марки 60, минимальная толщина плиты принимается равной L/20, где L — пролет плиты. Если марка стали отличается от 60 ksi, это значение минимальной толщины умножается на коэффициент (0,4 + 0,01 f _y ), где f _y в тысячах фунтов на квадратный дюйм.

Пожалуйста, введите значения в соответствующих единицах, упомянутых в форме, приведенной ниже, и начните расчеты.

ВВОДНЫЕ ЗНАЧЕНИЯ
Пролет плиты (футы):
Наложенная статическая нагрузка (фунтов на фут):
Временная нагрузка (фунтов на фут):
Комп. Прочность Conc f ‘_c (ksi):– 33.544.556 SIZE=4>
Предел текучести основной стали f_y (ksi): — 405060 SIZE =4>
Убедитесь, что введены все
значения

ВЫВОД РЕЗУЛЬТАТОВ
Мин. Требуемая толщина плиты (дюймы) =
Соотношение сбалансированной арматуры =
Rho требуемое-1 =
R_n max (ksi) =
Отношение m () =
R_n требуемое (ksi) =
R_n требуемое-2 (ksi) =
Comp . Прочность Conc f ‘_c (ksi):=
Предел текучести основной стали f_y (ksi):=
Вариант 1: Арматурный стержень №4
Площадь уравновешенной стали (кв. дюйм) =
Мин. Требуемая площадь стали (кв. дюйм) =
Необходимо обеспечить глубину (дюймы) =
Необходимо обеспечить толщину плиты (дюймы) =
Расчетный момент, M_u (фут-тыс. 2) = 92)=
Дистр. Расстояние между арматурными стержнями № 3 бар (дюймы) =
Пожалуйста, выберите подходящий вам вариант

Другие Калькуляторы прочности

Железобетонная балка

Железобетонная балка с двумя слоями натянутой арматуры

(стандартные единицы FPS/США)

Железобетонная балка с
Один слой натянутой арматуры
(СИ/метрические единицы)

Железобетонная балка с двумя слоями натянутой арматуры

(СИ/метрические единицы)

Вы ​​также можете посетить следующий решенный пример

для железобетона

Прочность железобетонной балки двойного армирования
при сжатии стали
не податливой

Номинальная прочность на изгиб
Бетонная балка с двойным армированием

Номинальный момент прочности
одинарной железобетонной балки

Вам также могут понравиться следующие ссылки

UDL с правой стороны

Максимальная переменная нагрузка на пролете

Максимальная переменная нагрузка на левой опоре

Отличные калькуляторы

Калькулятор преобразования напряжения
Расчет главного напряжения, максимального напряжения сдвига
и их плоскостей

Калькулятор для расчета подвижной нагрузки
Для определения абсолютного макс. Б.М. из-за движущихся грузов.

Калькулятор изгибающего момента
Рассчитать изгибающий момент и поперечную силу
для свободно опертой балки швеллер, уголок, тройник и т. д.

Калькулятор железобетона
Расчет прочности
Железобетонная балка

Калькулятор распределения моментов
Решение неопределенных балок

Калькулятор прогиба и уклона
Расчет прогиба и наклона
свободно опертой балки для многих вариантов нагрузки

Калькулятор неподвижной балки
Инструмент расчета изгибающего момента и сдвига
силы для неподвижной балки для многих вариантов нагрузки

BM Калькулятор SF для кантилевера
Расчет SF и BM для кантилевера

Калькулятор прогиба и уклона для кантилевера
Для многих случаев нагружения кантилевера

Калькулятор висячей балки
Для SF и BM многих вариантов нагрузки
висячей балки

Дополнительные ссылки

Викторина по строительству
Проверьте свои знания по различным темам

Список небоскребов мира
Содержит Высотные здания по всему миру

Предстоящие конференции
Содержит Список строительных
конференций, семинаров и практикумов

Профиль инженеров-строителей
Узнайте о других инженерах-строителях

Профессиональные общества
Инженеры-строители всего мира
Профессиональные общества

Присоединяйтесь к нашему списку рассылки, чтобы получать обновления о нас

Другие полезные ссылки

Калькулятор арматуры – Сколько арматуры мне нужно

Онлайн расчет бетонной арматуры помогает инженерам-строителям определить, сколько арматуры требуется для бетонной плиты. Калькулятор арматуры для перекрытий поможет рассчитать размер используемой сетки

В этом разделе мы узнаем, как рассчитать арматуру для вашего проекта, чтобы вы могли защитить свои активы.

Важнейшая характеристика арматуры и расширяться вместе с тепловым расширением стальных стержней. Это основная причина, по которой Арматура увеличивает прочность фундаментов из бетонных плит. Арматура для фундаментов лучше всего найти Арматура для фундаментов из плит. При установке арматурных стержней в бетонную арматурную плиту учитываются определенные расчеты. Лучше всего использовать эффективный калькулятор плиты арматуры, чтобы найти значение арматуры.

Мы можем эффективно найти стоимость бетонной плиты через арматуру бетонной плиты.

Сколько арматуры мне нужно?

Арматура измеряется в британских барах, а также в метрических барах. Стоимость бетонной плиты можно эффективно измерить с помощью арматуры бетонной плиты за пару секунд. Номинальный диаметр арматуры в имперских единицах и метрической системе представлен в таблице ниже:

Имперский размер прутка	Номинальный диаметр (дюймы)	Размер метрического стержня (мягкий)	Номинальный диаметр (мм)
#2	0,250 = 1⁄4	№6	6,35
#3	0,375 = 3/8	№10	9,525
#4	0,500 = 1/2	№13	12,7
#5	0,625 = 5/8	№16	15. 875
#6	0,750 = ​3/4	№19	19.05
#7	0,875 = ​7/8	№ 22	22.225
#8	1,000 = ​8/8	№ 25	25,4
#9	1,128 ≈ 9/8	№ 29	28,65
#10	1,270 ≈ ​10⁄8	№ 32	32,26
#11	1,410 ≈ 11/8	№ 36	35,81
#14	1,693 ≈ 14⁄8	№ 43	43
#18	2,257 ≈ 18⁄8	№ 57	57,3

Необходимый арматурный стержень должен быть точно откалиброван, а калькулятор веса арматурного стержня может сделать ваши измерения точными.

Как найти арматуру?

Вам не нужно беспокоиться о расчетах арматуры. Мы можем эффективно найти стоимость бетонной плиты по арматуре бетонной плиты. Вы можете рассчитать арматуру, необходимую для плиты, если понимаете приведенные ниже термины:

Длина сетки арматуры:

Расчеты бетонной арматуры не могут быть выполнены без знания ее размеров, особенно длины и ширины. Формулы для размера сетки арматурных стержней, а также для расчета приведены ниже:

Длина сетки = длина плиты – (2 * расстояние между кромками арматуры)

Общая длина, необходимая для арматурного стержня, измеряется по вертикали и горизонтали. Это важно, чтобы знать, сколько арматуры требуется для бетонной плиты. Калькулятор расстояния между арматурными стержнями идеально подходит для определения необходимого количества арматурных стержней.

Вы можете использовать расчет бетонной арматуры , чтобы найти количество арматуры для каждой плиты. Для этого количество рядов измеряется путем деления длины сетки на шаг арматуры, чтобы получить длину ширины сетки. Калькулятор веса арматуры — это хороший способ узнать общий вес рейбера.

общая длина арматуры = (колонны арматуры * длина арматуры) + (ряды арматуры * ширина арматуры)

Количество штук арматуры:

Количество арматурных стержней можно рассчитать путем деления общей длины арматурного стержня на одну длину арматурного стержня.

штук арматуры = общая длина арматуры / длина одной арматуры

Общая стоимость арматуры:

Умножьте общее количество арматуры на цену одной штуки, которую мы рассчитали ранее:

Стоимость арматуры=общая стоимость (единица стоимости/единица длины)

Как найти c стоимость арматуры?

Стоимость арматуры можно рассчитать по длине и ширине рейки, а затем указать расстояние между арматурными стержнями. Необходимо рассчитать цену заполнения одного арматурного стержня, и это цена арматурного стержня, который вы покупаете у поставщика. Калькулятор стоимости арматуры — отличный онлайн-источник для определения стоимости арматуры.

Практический пример:

Общая длина арматурного стержня составляет 840 футов, единичная длина составляет 20 футов, а цена за единицу составляет 5,63 доллара США. Используйте оценщик Рабера для оценки Рабера.
Стоимость арматурного стержня = общая стоимость (единица измерения/единичная длина)
Стоимость арматурного стержня = 840 (5,36/20)

Стоимость арматурного стержня = 236,46 долларов США

Мы можем использовать Калькулятор стоимости арматуры, чтобы узнать общую стоимость арматуры.

Преимущества использования арматуры:

Арматура имеет множество преимуществ для строительных площадок:

• Арматура повышает сопротивление бетона растяжению.
• Стойкость бетона к растрескиванию также улучшилась благодаря арматуре.
Арматура
• позволяет уменьшить толщину бетонного блока.

Работа с калькулятором арматуры:

Калькулятор плит арматуры эффективен для расчета значений арматуры:

Ввод:

• Введите длину, ширину и сетку арматуры
• Введите сетку кромок, цену проволоки и длину одного арматурного стержня

Вывод:

Отображаются следующие выходные данные:

• Длина сетки
• Ширина сетки
• Цена одного арматурного стержня
• Общая длина арматурных стержней

Часто задаваемые вопросы:

Как рассчитать необходимое количество арматуры?

Во-первых, вам нужно определить арматуру, необходимую для фундамента. Калькулятор арматуры для фундаментов удобен, чтобы найти арматуру для плитного фундамента. Общая оценка арматуры на 8 дюймов ширины фундамента. Если вы придерживаетесь этого расчета для 16-дюймовой арматуры, вам потребуется 2 арматурных стержня и так далее для ширины фундамента 24,32 дюйма. Для быстрой оценки вам может потребоваться использовать онлайн-инструмент, известные расчеты бетонной арматуры, чтобы найти оценку арматуры для ширины фундамента.

На каком расстоянии должны располагаться арматурные стержни?

Определите расстояние между арматурными стержнями, используя таблицу расстояния между арматурными стержнями. Вам также необходимо использовать литературу производителя для максимального и другого расстояния между опорами. Соответствующее расстояние между арматурными стержнями для большинства плит составляет 12 дюймов. Чтобы найти точный размер плиты, воспользуйтесь калькулятором арматуры.

Какой должен быть размер арматуры для 4-дюймовой плиты?

Для 4-дюймовой плиты толщина арматурного стержня должна составлять ⅛ плиты. Калькулятор арматуры для перекрытий лучше всего подходит для определения размера арматуры.

Вам нужен гравий под бетон?

Вам нужен гравий под бетонную плиту, фундамент или террасу. Преимущество гравия в том, что он обеспечивает основу для вашего бетона. Гравий обычно используется для улучшения дренажа, предотвращая скопление воды. Расчет бетонной арматуры можно использовать для определения требуемой могилы.

В чем основное различие между арматурой номер 3 и номер 4?

Основное различие между арматурой номер 3 и номер 4 заключается в минимальном пределе текучести. Минимальный предел текучести арматурного стержня номер 3 составляет 6600 фунтов, тогда как минимальный предел текучести арматурного стержня номер 4 составляет 11 780 фунтов. Предел текучести арматурного стержня номер 4 превышает 78% по сравнению с арматурным стержнем номер 3. Калькулятор арматуры плиты может проверить минимальный предел текучести для арматуры.

Заключение:

Арматура – ​​это арматурная сталь, используемая для улучшения свойств бетонных блоков. Арматурная проволока изготавливается из узорчатой ​​стали и улучшает адгезию. Эти арматурные проволоки размещаются таким образом, чтобы создать сетку. Поскольку проволока Rebar изготовлена ​​из специально обработанной стали, это увеличивает срок службы бетонных плит.

Каталожные номера:

Из источника Википедии: Арматура, Использование в бетоне и кирпичной кладке
Из источника Википедии: Армирование из нержавеющей стали, Почему армирование из нержавеющей стали лучше?

‎Расчет арматуры в App Store

Описание

Rebar Calc — это самый простой способ расчета арматуры, сетки, бетона и мешков с цементным раствором или быстросхватывающимся бетоном!

Rebar Calc — это многофункциональный калькулятор, позволяющий рассчитать тонны и погонные футы арматуры, листов листовой сетки и рулонов рулонной сетки, необходимых для заданной площади бетона. Rebar Calc также позволяет настроить количество нахлестов, необходимых для вашей работы, размер арматурного стержня, листовой сетки или рулонной сетки.

Кроме того, Rebar Calc обеспечивает быструю и простую оценку объема бетона в кубических ярдах, быстрый калькулятор для расчета количества мешков цементного раствора, быстротвердеющего бетона и т. д., необходимых для плиты или бетонных стержней, а также быстрое и простое соединение. чтобы получить расценки на арматуру, сетку или другие материалы для бетона.

Эти расчеты предназначены только для оценки. Все окончательные цифры должны быть проверены профессионалом перед предложением, покупкой или установкой материалов.

21 апреля 2021 г.

Версия 2.2.1

Исправлена ​​ошибка, из-за которой текст отображался белым при включенном темном режиме.

Рейтинги и обзоры

391 Рейтинг

Отличное приложение!

Быстрый, точный, простой в использовании. Отличное приложение!!!

Значения не отображаются при обновлении

Я всегда использовал это приложение для расчета арматуры, но, видимо, 2 дня назад произошло обновление, и теперь приложение не показывает значения при их вводе. Сможете ли вы быстро это исправить!!!???

Удивительное приложение

Должен сказать, я думал, что буду разочарован еще одним приложением «Хочу быть», когда скачал его. Как только я открыл приложение и начал им пользоваться, я был в шоке. Простота эксплуатации и простые функции делают это приложение обязательным для любого подрядчика, который занимается бетоном и арматурой. Отличная работа, ребята. Палец вверх однозначно.

Разработчик Appco, LLC (WI) указал, что политика конфиденциальности приложения может включать обработку данных, как описано ниже. Для получения дополнительной информации см. политику конфиденциальности разработчика.

Данные, используемые для отслеживания вас

Следующие данные могут использоваться для отслеживания вас в приложениях и на веб-сайтах, принадлежащих другим компаниям:

• Расположение
• Идентификаторы
• Данные об использовании
• Диагностика

Данные, связанные с вами

Следующие данные могут быть собраны и связаны с вашей личностью:

• Расположение
• Идентификаторы
• Данные об использовании
• Диагностика

Данные, не связанные с вами

Могут быть собраны следующие данные, но они не связаны с вашей личностью:

Методы обеспечения конфиденциальности могут различаться, например, в зависимости от используемых вами функций или вашего возраста. Узнать больше

Информация

Продавец

Appco, LLC (Висконсин)

Размер

10,5 МБ

Категория

Утилиты

Возрастной рейтинг

4+

Авторское право

© 2016 ООО «Аппко»

Цена

Бесплатно

• Сайт разработчика
• Тех. поддержка
• Политика конфиденциальности

Еще от этого разработчика

Вам также может понравиться

КАК РАССЧИТАТЬ КОЛИЧЕСТВО СТАЛИ В КОЛОННЕ (BBS) -lceted LCETED INSTITUTE FOR СТРОИТЕЛЬНЫХ ИНЖЕНЕРОВ

ПРИМЕР:

У нас есть колонка. Высота колонны 3 м и имеет площадь поперечного сечения 500 х 400 мм. Шесть баров будут использовать наличие диаметр 16 мм. Диаметр стремени составляет 8 мм и имеет расстояние @ 150 мм и @ 200 мм при L/3 соответственно.

ДАННЫЕ ДАННЫЕ:

Высота = 3 метра

Сечение = 500 x 400 мм

Количество вертикальных полос = 6 шт.

диаметр вертикального стержня = 16 мм.

Диаметр стремени = 8 мм.

расстояние между центрами хомутов = @150 или @200 мм.

ТАКЖЕ ИСПОЛЬЗУЙТЕ: Калькулятор бетонных материалов | Устройство оценки количества бетона

РЕШЕНИЕ:

Расчет должен был проходить в два этапа.

· Расчет продольных стержней

· Длина резки хомутов

ЭТАП 1: РАСЧЕТ ПРОДОЛЬНЫХ СТЕРЖНЕЙ

Длина 1 стержня = H + Ld

В = Высота

Ld = длина разработки (50d)

Длина 1 стержня

= 3000 мм + 50d (где d — диаметр стержня)

= 3000 + 50(16)

= 3000 + 800

= 3800 мм или 3,8 м

Общая длина

Длина одного вертикального стержня составляет 3,8 м. так как у нас есть шесть вертикальных полос

= 6 x 3,8

Общая длина = 22,8 м необходимого бруска 16 мм

ШАГ 2: ОТРЕЗАНИЕ ПО ДЛИНЕ ПРЯМОУГОЛЬНЫХ СТРЕМЕН

83 Площадь поперечного сечения колонны 500 мм x 400 мм

Возьми,

500мм сторона А

400 мм со стороны B

Минимальный зазор в свету до арматуры : 15 мм до стержней в плитах, 25 мм для стержней в балках и столбцы . В большие столбцы , скажем 450 мм толщиной, обложка должна быть 40 мм.

СТОРОНА А	СТОРОНА Б
A =500 – 2 Боковая прозрачная крышка A = 500 – 2 x чистота обложка А = 500 – 2 х 40 А = 500 – 80  А = 420 мм	B = 400 –  2 x Верх & Нижняя крышка B = 400 – 2 х прозрачная крышка В = 400 – 2 х 40 В = 400 – 80 В = 320 мм

НЕТ ТРЕБУЕМЫХ СТРЕМЕН

Как уже упоминалось, интервалы @ 150 мм и @ 200 мм при L/3 соответственно.

Формула = л/3 +1

L/3= 3000/3

=1000 мм или 1 м

В ВЕРХНЕЙ ЗОНЕ НЕ ТРЕБУЕТСЯ СТРЕМЕН

=1000 / 150

= 6,67 шт. скажем 7 шт.0042

=1000 / 150

= 6,67 шт. скажем 7 шт. = 1000/200

=5 шт.

ВСЕГО НЕОБХОДИМЫХ СТРЕМЕН = 7+5+7 =19 шт.

Формула = 19 + 1 = 20 NOS

Не требуется стремяков = 20 NOS

Длина резания одной обжира длина крючка – Общая длина изгиба

Периметр формы

Периметр прямоугольника = 2 (длина + ширина)

Периметр квадрата = 4 x длина стороны

Периметр круга или длина окружности = 2πr = πd

(r= радиус, d= диаметр окружности)

Общая длина крюка

1 Длина крюка = 9d или 75 мм

Общая длина изгиба

Длина изгиба 45° = 1d

90° Длина изгиба = 2d

Длина изгиба 135° = 3d ( Помните, d = диаметр стержня)

Длина резки прямоугольного хомута  = 2 (длина + ширина) + 2 количества крюков – 3 количества изгибов 90° – 2 колена 135°

= 2(а+b) + 2(9d) – 3(2d) – 2 (3d)

= 2(500+400) + 2(9×8) – 3(2×8) – 2(3×8)

= 2(900) + 2(72) – 3(16) – 2(24)

= 1800 + 144 – 48 – 48

знак равно 1848 мм, например 1,84 м

Всего у нас есть 20 стремян, которые мы собираемся использовать,

Общая длина

= 20 х 1,84

= 36,8 м в длину, стержень 8 мм

ОБРЕЗКА ДЛИНЫ Прямоугольные стремяки = 36,8 м

Результат:

Всего продольных стержней (6 NOS) = 22,8 М 16 мм

22,8 М 16 мм

22,8 м.
