Канифоль для чего при пайке: что такое, для чего нужна, как пользоваться
alexxlab | 08.05.2023 | 0 | Разное
что такое, для чего нужна, как пользоваться
Автор Сварщик На чтение 7 мин Просмотров 97 Опубликовано
Популярным расходным материалом при паечном ремонте электрооборудования, сварочных аппаратов считается гостированная канифоль для пайки. Вещество органической природы не растворяется в воде, плавится при нагреве. Температура размягчения канифоли в пределах +50…70°C.
Очень хрупкая полупрозрачная субстанция получается различными способами, цветность зависит от способа производства, бывает с ярким светло-желтым оттенком, коричневатым разной насыщенности и темно-красным. Узнается по стекловидному блеску, при разломе крошится с образованием раковин, неровностей.
Впервые смесь природных карбоновых кислот с изомерами научились получать в Древней Греции. В городе Колофон музыканты натирали ей смычки для улучшения звучания струнных инструментов. Впоследствии «колофолонской смоле» нашлось другое применение, ее применяют при производстве лакокрасочных материалов и некоторых видов пластиков, киношных и тепловых «дымовушек».
Содержание
- Что это такое?
- Зачем нужна?
- Какие виды существуют
- Как пользоваться канифолью
- Использование припоя с канифолью
- Проводит ли канифоль ток?
Что это такое?
Канифоль это природная смола, получаемая при термической обработке древесного сока хвойных пород. После фракционного отделения воды и скипидара образуется густая смесь, которая при высыхании превращается в комок неровной формы. Химический состав канифоли зависит от исходного сырья и степени очистки. В органическую смесь входят смоляные кислоты, эфирные масла и примеси. Чем больше примесей, которые ухудшают электроизоляционные свойства, тем темнее окраска.
Качество материала регламентируется ГОСТ 19113-84, по чистоте классифицируется по сортам. Высший, первый и второй. Два последних желтой окраски применяются в электротехнике. При выборе флюса важна температура плавления канифоли, у некоторых видов она достигает + 130°С. Плотность вещества в пределах от 1,07 до 1,10 г/см3, в основном его делают из сосновой живицы.
Разработана технология экстракции древесной муки и обработки отходов производства бумаги. Способ выработки во многом определяет технологические свойства, по стандарту он указывается на упаковке паяльного флюса.
Зачем нужна?
Основные причины выхода из строя бытовой электротехники, приводного оборудования и инструментов – нерабочие платы, сгоревшие конденсаторы и другие элементы, требующие замены, монтаж которых производится методом пайки. Имея определенные навыки работы с паяльником, каждый умелец сможет отремонтировать электрооборудование самостоятельно.
При расплавлении металла происходит окисление. Цветные металлы намного активнее вступают в реакцию с кислородом в горячем виде, образуются оксиды, ухудшающие соединение. Для устранения оксидной пленки при пайке применяются флюсы, они наносятся на поверхности спаиваемых деталей, необходимы для защиты от воздействия компонентов воздуха, снижают поверхностное натяжение припоя при покрытии деталей.
Для чего, по сути, нужна канифоль при пайке? Только в качестве флюса.
Экологичное вещество характеризуется рядом достоинств:
- не образует вредных испарений при нагреве;
- не ухудшает электропроводимость спайки;
- улучшает прочность соединений;
- препятствует растеканию жидкотекучих металлов;
- применяется при соединении легкоплавких контактов.
Смолистый материал при длительном хранении не меняет своих свойств, не окисляется и не разлагается.
Это самый известный флюс, который для домашней пайки несложно найти в специализированных магазинах.
Среди недостатков канифоли следует отметить плохое удержание расплава на поверхности металла. Для полноценной защиты деталей и элементов схемы требуется наносить смолу несколько раз. В условиях повышенной влажности даже после затвердевания канифольная пленка способна впитывать влагу, это приводит к развитию коррозионных процессов. Хрупкое вещество важно правильно хранить и транспортировать, чтобы сохранить целостность комка.
Какие виды существуют
Разновидности канифольных флюсов по способу производству, составу исходного сырья:
- Живичная канифоль чаще производится из сосновой смолы, реже – из других пород хвойных деревьев. Сырье собирают, подсекая кору живых деревьев. Название флюса появилось по аналогии с исходным продуктом. В сосновой живице содержится до 80% канифоли и 20% скипидара. Живичная канифоль качественная, содержит от 90 до 94 % смоляных кислот, до 1,5 % жирных. Концентрация неомыляемых веществ не более 6…7%. Встречается живичная канифоль редко. Ее часто заменяют экстракционными и талловыми аналогами.
- Экстракционная канифольная смесь производится методом экстрагирования смеси измельченной хвойной древесины (обмола) и бензина, выполняющего функцию растворителя органических кислот. От живичной такая канифоль отличается темным оттенком и температурой размягчения, она ниже на 10–15 градусов, составляет в среднем +55°С.
Кислотное число экстракционного паечного флюса в пределах 150 мг КОН/г, массовая доля жирных кислот не выше 12%. Для улучшения эксплуатационных свойств экстракционную канифоль очищают. Процедура называется оставлением. Адсорберы поглощают красящие компоненты. На выходе получается продукт, близкий к живичному по химическому составу и свойствам. - Талловая паечная канифоль самая светлая. Выпускается из сульфатного мыла путем вакуумной перегонки. Получается смолистое вещество с высокой концентрацией абиетиновой кислоты, ускоряющей кристаллизацию. Исходным сырьем служат отходы целлюлозно-бумажного производства. По техническим характеристикам таловая канифоль сопоставима с живичной.
Кислотное число экстракционного паечного флюса в пределах 150 мг КОН/г, массовая доля жирных кислот не выше 12%. Для улучшения эксплуатационных свойств экстракционную канифоль очищают. Процедура называется оставлением. Адсорберы поглощают красящие компоненты. На выходе получается продукт, близкий к живичному по химическому составу и свойствам.Несколько слов об особенностях различных видов канифольных флюсов. В живичном тугоплавком практически нет жирных кислот, которые недопустимы при пайке некоторых металлов. В экстракционной их может содержаться до 10%, в таловой еще больше. В розничной торговле флюс продается фасованным видом в металлических круглых коробках.

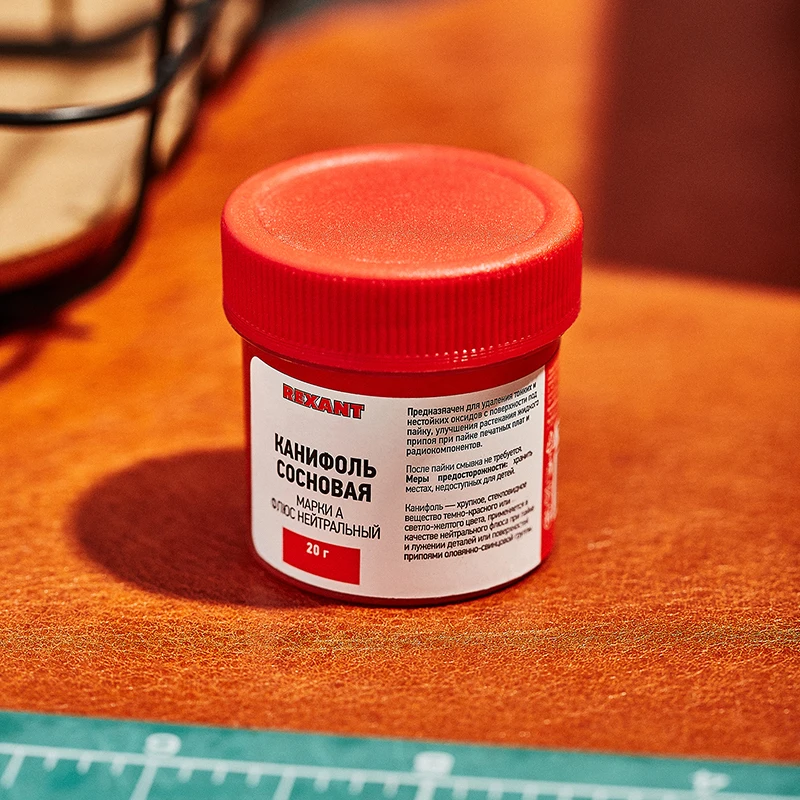

На этикетке указываются технические особенности.
Как пользоваться канифолью
При пайке деталей, контактов рекомендуется учитывать несколько моментов:
- Горячая канифоль способна растворять оксидные пленки. Это свойство актуально при паечном соединении загрязненных поверхностей.
- При выборе температурного режима в расчет принимается температура расплавления, а не расплавления смолы. Рекомендует прогревать флюс и детали до +100…130°С. На холодной поверхности канифоль и припой быстро остывают.
- Применение смолистых флюсов новичками часто заканчивается образованием сажи на жале паяльника. Важно поддерживать температуру нагрева, не допускать повышенного образования дыма, не превращать канифоль в темно-бурую вязкую массу.
Перед началом работы обгораемое жало лучше предварительно очистить, чтоб снизить риск попадания окалины в шов. Необгораемое достаточно опустить в канифоль, чтобы образовалась пленка. Важно уделять внимание подготовке поверхностей, их очищают от пыли и влаги.
Необходимо позаботиться о жесткой фиксации соединяемых элементов. Место спайки после остывания обязательно очищают от остатков флюса.
Использование припоя с канифолью
Производители предлагают оловянно-свинцовые припои, в состав которых входит канифольная смола. Он реализуется прутками, намотанными на катушки. Фактически это тонкие оловянно-свинцовые трубки, полости которых залиты расплавленной канифолью. Это одновременно флюс и присадочный материал, образующий соединение при лужении. Преимущества припоя с канифолью:
- увеличение скорости пайки;
- упрощение паечного процесса.
В процессе пайки важно поддерживать определенный температурный режим. При перегреве появляется канифольный дым, усиливается выделение паров олова и свинца.
Не следует пренебрегать техникой безопасности. При попадании горячего флюса и припоя на кожу его необходимо удалять, нужно сразу стряхивать частички расплава с одежды.
Проводит ли канифоль ток?
При пайке микросхем, особенно когда расстояние между дорожками небольшое, необходимо удалять остатки флюсовой смолы. Если этого не сделать, может произойти пробой при подключении электропитания. Для удаления остатков используют растворители, ацетон.
Законный вопрос: как проходит электричество, если канифольный состав – полярный диэлектрик? Действительно, проводимость паяльной канифоли настолько мала, что ей можно пренебречь. Но в смоле остаются микрочастицы припоя, возникающие при отрыве жала паяльника.
Еще одна причина – способность расплавленной канифоли для пайки впитывать атмосферные пары в условиях повышенной влажности. При образовании мелких пузырьков высокочастное оборудование выходит из строя. При самостоятельном ремонте инверторов следует это учитывать.
Важно!
Готовая плата должна быть идеально чистой, чтобы избежать возможной коррозии и для контроля соединений, выявления возможных дефектов.
При смывании остатков канифоли чистым спиртом возможно образование белых разводов на плате. Специалисты предпочитают пользоваться сложными составами, например, смесью 1 части спирта и 1 части бензина с добавлением незначительного количества ацетона для лучшего смешивания компонентов.
При соблюдении всех рекомендаций, правильном выборе разновидности канифольного флюса получаются надежные паечные соединения.
Для чего нужна канифоль при пайке и что это такое
Канифоль является аморфным веществом, которое очень хрупкое при механических ударах. Ее получают из смолы хвойных деревьев. Вещество можно сохранить в органических соединениях, ацетоне, спирте и так далее. При этом в воде оно не растворяется. Канифоль используется не только для пайки, но и для других процессов. Ее можно встретить в производстве лакокрасочных материалов и в производстве эффектов дыма при съемках кинофильмов. Она используется как один из элементов в создании пластмасс, а также как инструмент для натирания смычков, чтобы повысить степень их трения о струны.
Использование канифоли при пайке
Несмотря на многообразие своего применения в других сферах, наиболее она известна как дополнительный расходный материал во время пайки.
Многие люди, кто занимается этим вопросом, прекрасно знают, для чего нужна канифоль при пайке. Это очень легко расплавляемый материал, который плавится практически при любом воздействии высокой температуры. Существует несколько разновидностей этого материала, но именно та, которая используется для пайки, создается согласно ГОСТ 19113-84.
Пайка канифолью
Для чего используется канифоль при пайке
Чтобы ответить на этот вопрос, требуется знать, для чего нужен флюс при пайке, так как она здесь и является флюсом. Главной ее особенностью является то, что она даже при температуре плавления в 150 градусов Цельсия может хорошо справляться с оксидными пленкам. Эти пленки образуются на поверхности спаиваемых металлов и мешают хорошему соединению припоя и основного металла. Канифоль растворяет их практически мгновенно.
Материал является хорошим диэлектриком, но проблем с готовыми паянными соединениями, которые могут потерять качество проводимости, не наблюдается. Еще одним фактором, зачем нужна канифоль при пайке, является улучшения свойств спаивания.
В некоторых случаях это оказывается сложно, так что металл не растекается как нужно, поэтому, использование канифоли помогает избавиться от некоторых негативных факторов. Материал стоек к воздействию атмосферной влаги, но обладает при этом гигроскопичностью. Многие любители используют ее, даже не зная зачем нужна канифоль, но это может иметь негативный эффект, так как она подходит на для всех типов соединения. Как правило, ее применяют в самых простых случаях, когда речь идет о домашней пайке. В профессиональной сфере она также используется, но не так часто.
Преимущества
- Это самый простой и доступный флюс, который можно найти практически на любом рынке;
- Стоимость канифоли является относительно низкой, так что она обойдется дешевле любого другого флюса;
- Материал имеет относительно низкую температуру плавления, что позволяет его применять даже при пайке на низких температурах;
- Подходит для многих вариантов пайки, особенно, в домашних условиях;
- Но подвергается воздействию влаги, а также практически не имеет срока хранения;
- Борется с оксидными пленками на поверхности;
- Материал не токсичен и может использоваться даже без применения специальных средств защиты.
Недостатки
- Канифоль имеет относительно низкую активность, так что после ее первого применения может не получиться должного эффекта;
- Вещество обладает гигроскопичностью, так что даже после пайки может впитывать влагу из пара, что приводит к коррозии металла в соединении;
- Этот флюс является не универсальным, так что применяться он может только для простых соединений, поэтому, пайка нержавейки и прочие сложные процедуры с ее помощью не производится;
- Материал достаточно хрупкий, поэтому, при хранении и транспортировки нужно учитывать все эти особенности.
Виды
Существует несколько разновидностей, от чего и зависит для чего канифоль при пайке. Здесь нужно выделить основные виды:
- Живичная – получила свое название благодаря тому, что она получается из живицы деревьев хвойных пород. Чаще всего используется сосна, так как это самое доступное дерево. Главной отличительной особенностью данной канифоли является то, что она не имеет в себе жирных кислот.
Живичная канифоль
- Экстракционная – получается благодаря метода экстрагирования. Для экстрагирования используется бензин, а в качестве основного сырья материала – древесину хвойных пород. Если сравнивать такой материал с живичной канифолью, то в этом случае он будет более темным. Также у нее более низкая температура размягчения, которая составляет 52-58 градусов Цельсия. Кислотное число составляет, примерно 15-155, а содержание жирных кислот достигает 12%. Если подвергнуть эту канифоль химическому осветлению, то ее свойства приблизятся к свойствам живичной.
- Таловая – является побочным продуктом, который получается в сульфатцеллюлозном производстве. Этот материал получают из сульфатного мыла. Здесь имеется несколько сортов, в зависимости от свойств материала. Высшие сорта очень схожи по характеристикам с живичной канифолью.
Таловая канифоль
Чем можно заменить канифоль для пайки
Подробно рассматривая, что такое канифоль для пайки, мы уже выяснили, что это флюс.
Таким образом, если ее нет, то можно для замены использовать любой другой флюс. Когда идет пайка твердыми припоями, то этот материал может даже не оказать должного влияния. Иногда в качестве замены используют буру, которая является сварочным флюсом.
Бура для пайки вместо канифоли
Технология пайки канифолью
Выяснив, зачем канифоль при пайке, осталось научиться ее грамотно применять. Прежде чем приступить к данному процессу, следует зачистить контакты, а затем их залудить. Чтобы осуществить лужение, вывод детали, которая будет припаиваться, следует выложить на него кусок твердой канифоли, которая не подвергалась температурной обработке. После этого ее нужно прижать разогретым до нужной температуры паяльником.
«Важно!
Чтобы полностью удалить оксиды металла, а также улучшился процесс смачивания соединения следует сделать так, чтобы этот кусок покрыл поверхность материала.»
После этого уже можно расплавлять припой, разместив его у места спайки и проведя по нему жалом паяльника.
Если материал плохо обработать, то есть вариант, что припой не прилипнет к поверхности, так что жалеть канифоль не следует и иногда лучше взять с запасом. Ни в коем случае не стоит допускать, чтобы части двигались, пока состав не застынет. Если лужение прошло нормально, то спаивание получится практически моментальным, так как припой полностью обволакивает подготовленное место и останется только дождаться пока он остынет. Все это практически не зависит от того, какой именно вид канифоли используется, так как на практике они ведут себя одинаково.
Канифольный флюс для пайки – Типы флюсовых канифольных флюсов и классификация
Какие распространенные типы канифольных флюсов используются при пайке электроники?
Канифоль, неочищенная, канифоль слабоактивированная, активированная канифолью, водорастворимая
Что делает флюсовый припой?
Флюс удаляет поверхностные оксиды, песок и грязь с металлических поверхностей, тем самым улучшая качество интерметаллических связей.
Флюс — это компонент, соединенный с прутком или проволокой для припоя, который очищает и грунтует металлическую поверхность перед пайкой.
Что такое ROL0 ?
RO обозначает канифоль, L обозначает низкую активность, а цифра 0 обозначает отсутствие обнаруживаемых галогенидов. безгалогенная паяльная паста на основе канифоли с низкой активностью относится к категории ROL0
В чем преимущество флюса для припоя?
Флюс снижает поверхностное натяжение, что обеспечивает равномерный поток припоя.
Канифольный флюс для припоя
Канифольный (R) флюс представляет собой комбинацию канифоли и растворителя, наиболее подходящую для чистых и легко поддающихся пайке поверхностей. Канифоль твердая, не проводящая и в целом устойчивая к коррозии. Остатки канифольного флюса можно оставить на сборке или удалить с помощью совместимого растворителя.
- Большие провода
- Только чистые и легко поддающиеся пайке поверхности
No Clean Solder Flux
No Clean (NC) флюс сочетает в себе канифоль, растворитель и химический активатор. Флюс NC лучше всего подходит для легко припаиваемых поверхностей. Активность от низкой до умеренной и совместима со многими типами сборок. Прозрачный твердый осадок не является проводящим или коррозионно-активным. Удаление остатков возможно с помощью совместимого растворителя, но это сложнее, чем при использовании флюсов RMA.
- Большинство работ с печатными платами
- Предназначен для использования во многих сборках
- Более трудно удалить, чем флюсы RMA
Мягко активированный канифольный флюс для припоя (RMA)
Мягко активированный канифоль (RMA) flu х состоит из канифоли, растворителя и небольшое количество активатора. Флюс RMA часто малоактивен и лучше всего подходит для легко припаиваемых поверхностей.
Прозрачный мягкий материал часто не вызывает коррозии и не проводит ток. Очистка зависит от активности флюса и рассматриваемого продукта при выборе подходящего растворителя.
Активированный канифолью припойный флюс (RA)
Активированный канифолью флюс (RA) сочетает в себе канифоль, растворитель и агрессивные активаторы. Активность выше, чем у RMA для использования на окисленных поверхностях. Флюс RA вызывает коррозию, поэтому чувствительные узлы необходимо как можно скорее очистить с помощью совместимого растворителя, иначе существует риск повреждения электропроводящих характеристик.
- Лучше всего подходит для окисленных поверхностей
- Очистить как можно скорее после сборки
Водорастворимый (WS) флюс сочетает в себе органические кислоты, тиксотроп и растворитель. Уровни активности потока WS варьируются от отсутствия активности до очень высокой активности. Идеально подходит для пайки сложных поверхностей, включая нержавеющую сталь.
Обратитесь к спецификации продукта, чтобы узнать об опасностях, связанных с коррозией и электропроводностью. Классификация пайки WS включает уровни активности L, M и H и содержание галогенидов 0 или 1. Удалите остатки водой.
- Пайка сложных поверхностей, таких как нержавеющая сталь
- Необходимо учитывать опасность коррозии и электропроводности.
Типы флюсов и уровни активности
Тип флюса:
• RO: Канифоль
• OR: Водорастворимый
Уровень активности:
9000 6 • Низкий: L• Средний: M
• Высокий: H
Обнаруживаемые галогениды
- Нет: 0
- Да: 1 обнаруживаемые галогениды. безгалогенная паяльная паста на основе канифоли с низкой активностью относится к категории ROL0»
Митч Уоллезер
Митч является автором статей в Корпорации автоматизации производства. PAC является прямым дистрибьютором продуктов и экологических решений для промышленных и критических требований в области электроники, медицинского оборудования, биологических наук, фармацевтики и общего производства.
Митч работал с инженерами-технологами, штатными специалистами и заводскими экспертами, чтобы выделить и раскрыть производственные решения. Его опыт включает 3D-печать, электронику и производство чистых помещений.Был ли этот пост полезен?
Выбор флюса для пайки — специалисты по схемотехнике
Выбор флюса для пайки — специалисты по схемотехнике перейти к содержанию Делиться:22.04.2014
Флюс используется для очистки металлических поверхностей перед их пайкой. Поскольку любые оксиды, которые остаются на поверхности металла, могут привести к ухудшению паяных соединений, основная функция флюса заключается в раскислении металлических поверхностей без разложения. Флюс для припоя является жизненно важной частью проектирования и ремонта электроники. Давайте посмотрим на различные типы флюса. Канифольный флюс Канифольный флюс, что неудивительно, состоит в основном из канифоли, которая добывается из сока сосны и содержит активный ингредиент абиетиновую кислоту (могут присутствовать и другие кислоты).
Митч работал с инженерами-технологами, штатными специалистами и заводскими экспертами, чтобы выделить и раскрыть производственные решения. Его опыт включает 3D-печать, электронику и производство чистых помещений.
Кроме того, водорастворимый флюс имеет тенденцию быть более агрессивным окислителем, чем обычно требуется. Органический флюс более реактивен, чем флюс, активированный канифолью, и поэтому является более сильным очистителем. (Примечание: вы также можете найти неорганический водорастворимый флюс, который еще более эффективен, чем водорастворимый флюс.)
Флюс без очистки
Флюс No-Clean представляет собой смесь органических смол, кроме канифоли, смешанную с некоторыми неорганическими веществами. Поведение и свойства флюсов без очистки могут значительно различаться в зависимости от их соответствующего химического состава; например, некоторые неочищенные флюсы оставляют огромное количество остатков, что непривлекательно, хотя и не представляет угрозы для поверхности. Однако вы можете найти неочищенные флюсы, которые не оставят после себя следов. Основным преимуществом использования флюсов no-clean является то, что вам не нужно будет очищать поверхность после пайки, так как они не влияют на электропроводность.
