Зачем нужна канифоль: свойства, применение
Опубликовано:
Канифоль традиционно считается незаменимой для пайки. Еще со времен Советского Союза о ней знали все. Этот материал применяют для лужения в пайке проводов, но его используют и для других целей. Что это такое и зачем нужна канифоль? Узнаем в статье.
Что такое канифоль и для чего она нужна

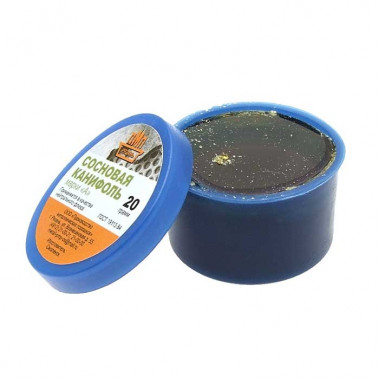

Что такое канифоль? Канифоль — это вещество, которое добывают из смолистой густой массы — выделяемый сок из деревьев хвойной породы. Как правило, она сочится из сосновых деревьев, ее собирают, а затем очищают.
Добытый материал выпаривают из сырой смолы. Встречается канифоль елового, кедрового и пихтового происхождения.
Еще встречается промышленная канифоль. Для ее изготовления используют измельченное дерево. На его основе готовится экстракт с добавлением органических растворителей. Также используют перегонку сырого таллового масла.

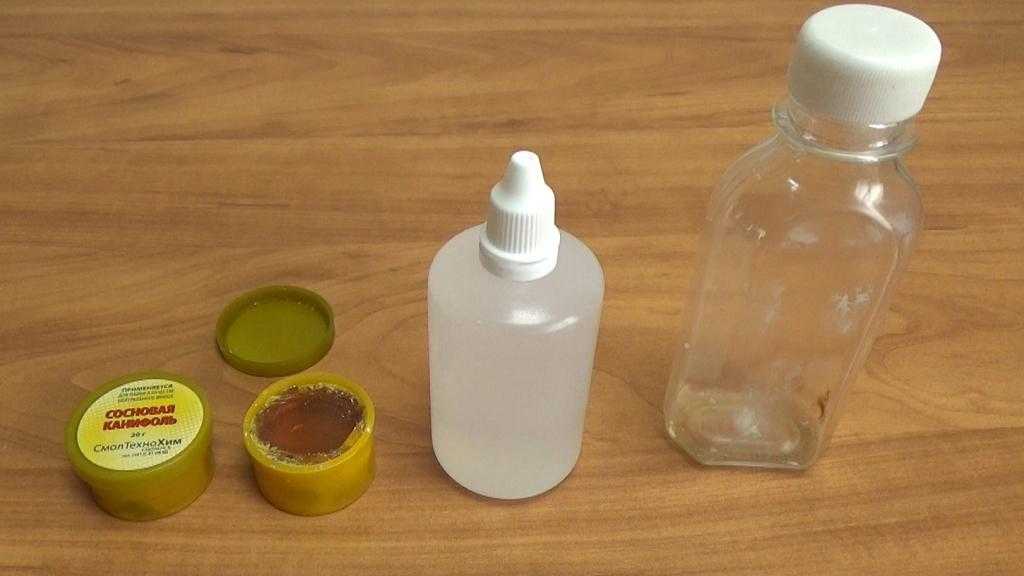

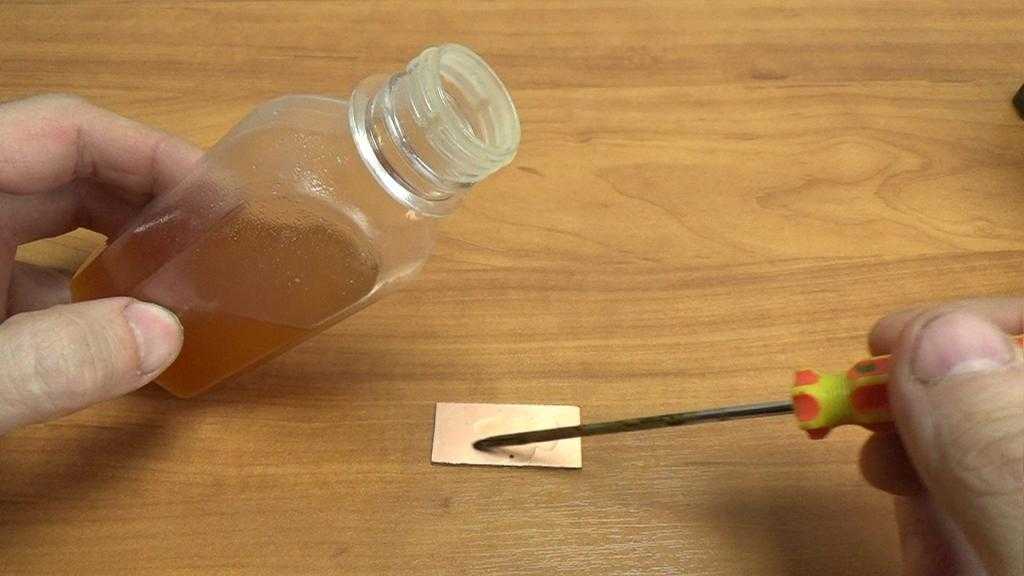

На прилавках магазинов встречается жидкая канифоль. Это более удобный вариант. Получается благодаря добавлению спирта или ацетона, в котором твердая канифоль растворяется.
Для чего нужна канифоль? Выделим следующие варианты применения материала:
- чтобы клеить бумажные изделия;
- в качестве компонента для создания каучука, резины, искусственной кожи и многого другого;
- канифоль для пайки используют, чтобы выполнить лужение и удалить оксиды с поверхностей металлов;
- для натирания смычков для скрипок, виолончелей, альтов и многих других, балеток, чтобы избавиться от скольжения;
- в некоторых видах спорта в качестве порошка;
- чтобы защитить деревянную поверхность от влаги;
- чтобы натирать бильярдный кий;
- для изготовления лаков, чтобы увеличить их текучесть.
Чем можно заменить канифоль при пайке? Есть определенные требования к таким материалам. Они обязаны удалять оксидный налет при пайке, чтобы предотвратить окисление и улучшить распределение припоя. Замена канифоли должна соответствовать следующим требованиям:
- невысокая температура плавления;
- отсутствие растекаемости вне непосредственного воздействия;
- хорошо расплавляется при контакте с паяльником;
- способность растворять оксиды;
- легко удалить после работы;
- неспособность вступать в реакции с металлами и припоем.
Под вышеуказанные требования подходят аспирин, электролит из батарейки, смола, янтарь, жир, любая кислота, кроме концентрированной серной и азотной.
Читайте также: Усилитель Wi-Fi-сигнала своими руками
Применение канифоли: правила
Правила применения канифоли при пайке: nur.kzКак использовать канифоль для пайки? Успешная пайка сопровождается следованием общепринятых правил с использованием твердой канифоли:
- Подготовьте рабочее место.
- Выполните лужение. Соединяемые поверхности покрывают слоем припоя. Нагрейте паяльник, окуните его в канифоль, быстро коснитесь припоя. Конец провода тоже можно залудить: прогрейте его в канифоли и обработайте припоем. Залуженная поверхность — однородный тонкий слой олова.
- Зафиксируйте детали, которые необходимо спаять.
- Выполните пайку. Соединительные детали прогрейте паяльником с припоем и быстро отведите его, оставьте все остывать.
- Проверьте качество работы. Визуально осмотрите, убедитесь, что застывший припой не имеет шероховатой поверхности и пор. Удалите следы оставшегося флюса с поверхностей.
Теперь вы знаете, зачем нужна канифоль. Это хороший диэлектрик, используемый в пайке, но представленный материал также имеет и немало других применений.
Читайте также: Как пользоваться мультиметром: универсальные советы
Оригинал статьи: https://www.nur.kz/leisure/interesting-facts/1868473-zacem-nuzna-kanifol-svojstva-primenenie/
Автор: Ярослав БоженкоДля чего нужна канифоль при пайке и что это такое

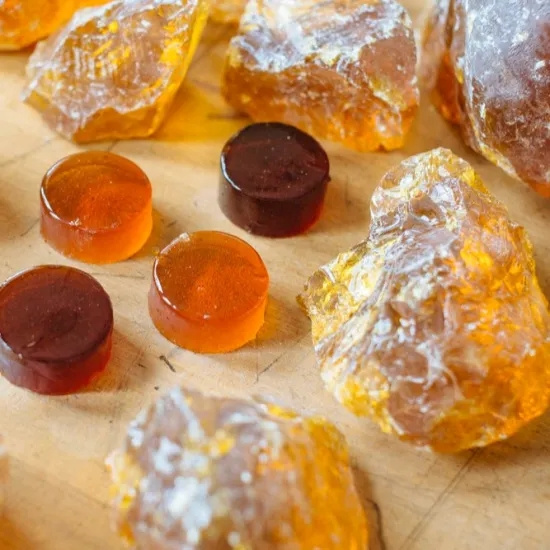

Канифоль является аморфным веществом, которое очень хрупкое при механических ударах. Ее получают из смолы хвойных деревьев. Вещество можно сохранить в органических соединениях, ацетоне, спирте и так далее. При этом в воде оно не растворяется. Канифоль используется не только для пайки, но и для других процессов. Ее можно встретить в производстве лакокрасочных материалов и в производстве эффектов дыма при съемках кинофильмов.
Она используется как один из элементов в создании пластмасс, а также как инструмент для натирания смычков, чтобы повысить степень их трения о струны.
Использование канифоли при пайке
Несмотря на многообразие своего применения в других сферах, наиболее она известна как дополнительный расходный материал во время пайки. Многие люди, кто занимается этим вопросом, прекрасно знают, для чего нужна канифоль при пайке. Это очень легко расплавляемый материал, который плавится практически при любом воздействии высокой температуры. Существует несколько разновидностей этого материала, но именно та, которая используется для пайки, создается согласно ГОСТ 19113-84.

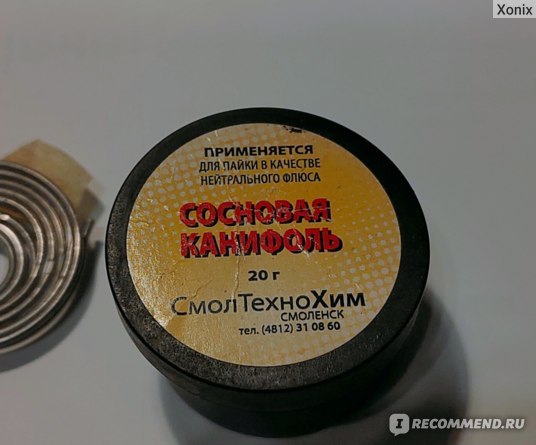

Пайка канифолью
Для чего используется канифоль при пайке
Чтобы ответить на этот вопрос, требуется знать, для чего нужен флюс при пайке, так как она здесь и является флюсом. Главной ее особенностью является то, что она даже при температуре плавления в 150 градусов Цельсия может хорошо справляться с оксидными пленкам.
Эти пленки образуются на поверхности спаиваемых металлов и мешают хорошему соединению припоя и основного металла. Канифоль растворяет их практически мгновенно.
Материал является хорошим диэлектриком, но проблем с готовыми паянными соединениями, которые могут потерять качество проводимости, не наблюдается. Еще одним фактором, зачем нужна канифоль при пайке, является улучшения свойств спаивания. В некоторых случаях это оказывается сложно, так что металл не растекается как нужно, поэтому, использование канифоли помогает избавиться от некоторых негативных факторов. Материал стоек к воздействию атмосферной влаги, но обладает при этом гигроскопичностью. Многие любители используют ее, даже не зная зачем нужна канифоль, но это может иметь негативный эффект, так как она подходит на для всех типов соединения. Как правило, ее применяют в самых простых случаях, когда речь идет о домашней пайке. В профессиональной сфере она также используется, но не так часто.
Преимущества
- Это самый простой и доступный флюс, который можно найти практически на любом рынке;
- Стоимость канифоли является относительно низкой, так что она обойдется дешевле любого другого флюса;
- Материал имеет относительно низкую температуру плавления, что позволяет его применять даже при пайке на низких температурах;
- Подходит для многих вариантов пайки, особенно, в домашних условиях;
- Но подвергается воздействию влаги, а также практически не имеет срока хранения;
- Борется с оксидными пленками на поверхности;
- Материал не токсичен и может использоваться даже без применения специальных средств защиты.
Недостатки
- Канифоль имеет относительно низкую активность, так что после ее первого применения может не получиться должного эффекта;
- Вещество обладает гигроскопичностью, так что даже после пайки может впитывать влагу из пара, что приводит к коррозии металла в соединении;
- Этот флюс является не универсальным, так что применяться он может только для простых соединений, поэтому, пайка нержавейки и прочие сложные процедуры с ее помощью не производится;
- Материал достаточно хрупкий, поэтому, при хранении и транспортировки нужно учитывать все эти особенности.
Виды
Существует несколько разновидностей, от чего и зависит для чего канифоль при пайке. Здесь нужно выделить основные виды:
- Живичная – получила свое название благодаря тому, что она получается из живицы деревьев хвойных пород. Чаще всего используется сосна, так как это самое доступное дерево. Главной отличительной особенностью данной канифоли является то, что она не имеет в себе жирных кислот.

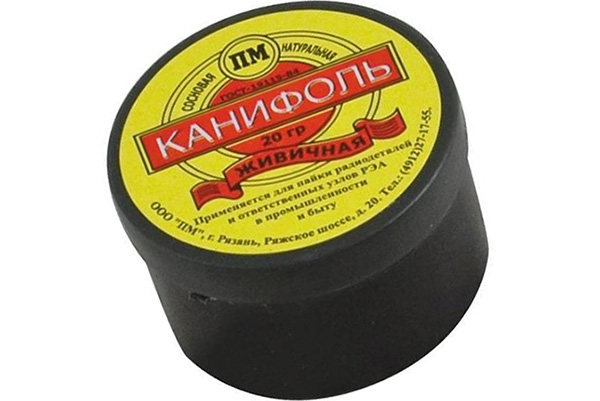

Живичная канифоль
- Экстракционная – получается благодаря метода экстрагирования. Для экстрагирования используется бензин, а в качестве основного сырья материала – древесину хвойных пород. Если сравнивать такой материал с живичной канифолью, то в этом случае он будет более темным. Также у нее более низкая температура размягчения, которая составляет 52-58 градусов Цельсия. Кислотное число составляет, примерно 15-155, а содержание жирных кислот достигает 12%. Если подвергнуть эту канифоль химическому осветлению, то ее свойства приблизятся к свойствам живичной.
- Таловая – является побочным продуктом, который получается в сульфатцеллюлозном производстве. Этот материал получают из сульфатного мыла. Здесь имеется несколько сортов, в зависимости от свойств материала. Высшие сорта очень схожи по характеристикам с живичной канифолью.
Таловая канифоль
Чем можно заменить канифоль для пайки
Подробно рассматривая, что такое канифоль для пайки, мы уже выяснили, что это флюс.
Таким образом, если ее нет, то можно для замены использовать любой другой флюс. Когда идет пайка твердыми припоями, то этот материал может даже не оказать должного влияния. Иногда в качестве замены используют буру, которая является сварочным флюсом.

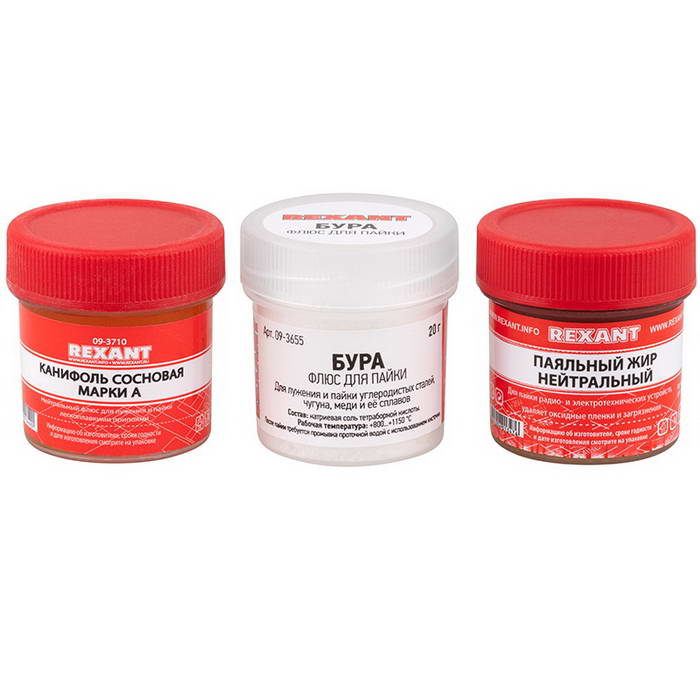

Бура для пайки вместо канифоли
Технология пайки канифолью
Выяснив, зачем канифоль при пайке, осталось научиться ее грамотно применять. Прежде чем приступить к данному процессу, следует зачистить контакты, а затем их залудить. Чтобы осуществить лужение, вывод детали, которая будет припаиваться, следует выложить на него кусок твердой канифоли, которая не подвергалась температурной обработке. После этого ее нужно прижать разогретым до нужной температуры паяльником.
«Важно!
Чтобы полностью удалить оксиды металла, а также улучшился процесс смачивания соединения следует сделать так, чтобы этот кусок покрыл поверхность материала.»
После этого уже можно расплавлять припой, разместив его у места спайки и проведя по нему жалом паяльника.
Если материал плохо обработать, то есть вариант, что припой не прилипнет к поверхности, так что жалеть канифоль не следует и иногда лучше взять с запасом. Ни в коем случае не стоит допускать, чтобы части двигались, пока состав не застынет. Если лужение прошло нормально, то спаивание получится практически моментальным, так как припой полностью обволакивает подготовленное место и останется только дождаться пока он остынет. Все это практически не зависит от того, какой именно вид канифоли используется, так как на практике они ведут себя одинаково.
Что такое канифольный припой?
Кеннет Вуд
0 акции
Припой из канифоли представляет собой сплав, состоящий из различных металлов. Он содержит флюсовое ядро, которое помогает очищать поверхности припаиваемых металлов, а также помогает защитить их от окисления.
При нагревании компонент канифоли плавится и равномерно растекается между двумя поверхностями, создавая прочную связь.
В большинстве случаев припой на основе канифоли обеспечивает гораздо более прочное соединение, чем другие формы припоя.
для чего используется канифольный припой?
Припой с канифольным сердечником представляет собой тип припоя, который содержит сердцевину из канифольного флюса. Этот флюс помогает очищать металлические поверхности во время нанесения припоя, а также предотвращает окисление соединяемых металлов.
Припой с сердечником из канифоли используется в электрических и электронных устройствах, где требуется чистое и прочное соединение. Его можно использовать на меди, латуни, железе, стали, никеле и олове, а также на некоторых пластмассах и керамике.
При пайке электронных компонентов важно использовать правильный тип припоя. Использование канифольного припоя обеспечит прочность соединения и отсутствие окисления.
Как использовать припой на основе канифоли?
Для использования припоя со смоляным стержнем
- Сначала залудите жало паяльника, нанеся на него небольшое количество припоя.
- Затем прикоснитесь канифольным припоем к соединению, которое вы хотите спаять, и нагрейте соединение и припой паяльником, пока припой не расплавится.
- Наконец, снимите утюг и дайте соединению остыть.
Если вам нужно пропаять труднодоступное соединение, вы можете использовать паяльник с длинным жалом или паяльник.
Паяльные пистолеты имеют гораздо более высокие температуры, чем обычные паяльники, и их не рекомендуется использовать для деликатной электроники.
Посмотреть это видео на YouTube
Преимущества использования припоя на основе канифоли
Ниже перечислены преимущества использования припоя на основе канифоли:
- Припой на основе канифоли намного проще в работе, чем другие типы припоя. Он обеспечивает несколько преимуществ по сравнению с другими типами припоя, в том числе лучшее смачивание, меньше беспорядка и более легкую очистку.
- Припой с сердечником из канифоли также с меньшей вероятностью вызовет такие проблемы, как короткое замыкание и сухие соединения.
- Также снижается вероятность отрыва компонентов от платы во время пайки.
- Припой на основе канифоли доступен в различных сплавах, каждый из которых имеет свои преимущества и недостатки. Наиболее распространенными сплавами, используемыми в электронике, являются бессвинцовые, оловянно-свинцовые и серебросодержащие.
- Бессвинцовый припой на основе канифоли является наиболее экологически безопасным вариантом, но с ним может быть труднее работать, чем с другими типами припоев.
- Оловянно-свинцовый припой со смоляным сердечником является традиционным выбором для работы с электроникой и, как правило, является самым простым в использовании типом припоя. Однако он не так безвреден для окружающей среды, как бессвинцовый припой.
- Припой на основе канифоли, содержащий серебро, является самым дорогим типом припоя, но он обеспечивает наилучшую электрическую и тепловую проводимость. Это также самый простой в использовании тип припоя.
Если вы только начинаете заниматься электроникой, оловянно-свинцовый припой со смоляным сердечником, вероятно, будет для вас лучшим выбором.
Он относительно прост в использовании и легко доступен в большинстве магазинов электроники. Если вы ищете более экологичный вариант, хорошим выбором будет бессвинцовый припой на основе канифоли.
Различные типы припоя со смоляным сердечником доступны на рынке
Различные типы припоя со смоляным сердечником, доступные сегодня на рынке, позволяют использовать различные способы пайки. Существует три типа широко используемых припоев со смоляным сердечником:
Активированный канифолью
RA (активированный канифолью) или припой с сердечником RA представляет собой сплав, состоящий из олова и свинца. Он имеет более низкую температуру плавления и поэтому лучше всего подходит для пайки электронных компонентов на печатных платах.
Мягко активированная канифоль
RMA (мягкоактивированная канифоль) или припой RMA-core представляет собой сплав, состоящий из олова и свинца. Он имеет более высокую температуру плавления и поэтому лучше всего подходит для пайки электрических компонентов с такими металлами, как медь и латунь.
Канифоль отвержденная
RS (канифоль отвержденная) или припой RS-core представляет собой сплав, состоящий из олова, свинца и сурьмы. Он имеет самую высокую температуру плавления из трех типов припоя со смоляным сердечником и поэтому лучше всего подходит для пайки электрических компонентов с такими металлами, как нержавеющая сталь и алюминий.
Припой на основе канифоли является неотъемлемой частью процесса пайки независимо от области применения. При выборе канифольного припоя для вашего проекта обязательно выберите тот тип, который лучше всего подходит для конкретного применения.
Если у вас есть какие-либо вопросы о том, какой тип припоя со смоляным стержнем использовать, обратитесь к квалифицированному специалисту по пайке.
Советы по использованию и обслуживанию припоя со смоляным сердечником
Припой со смоляным стержнем можно найти в различных размерах и толщинах, и важно выбрать правильный размер и толщину для выполняемой работы.
При использовании припоя на основе канифоли важно помнить о следующих советах:
- Припой на основе канифоли плавится при более низкой температуре, чем припои других типов. Это означает, что при работе с этим типом припоя важно использовать низкотемпературный паяльник.
- Припой с сердечником из канифоли предназначен для использования с чувствительными электронными компонентами. Важно избегать применения чрезмерной силы при работе с припоем.
- С канифольным припоем может быть трудно работать, если он слишком густой. Важно выбрать правильный размер и толщину для выполняемой работы.
- Припой из канифоли может быть липким и грязным. При работе с этим типом припоя важно поддерживать чистоту и отсутствие мусора.
- Припой из канифоли может быть трудно удалить, если он не будет должным образом охлажден. Важно дать паяному соединению полностью остыть, прежде чем пытаться удалить припой.
Примеры проектов, которые можно выполнить с помощью припоя на основе канифоли
Некоторые примеры проектов, которые можно выполнить с помощью припоя на основе канифоли
- Компоненты SMD : Существует около 12 000 различных типов компонентов SMD, которые можно паять с помощью паяльной пасты с канифольным сердечником, включая QFP, BGA, uBGA, CSP, Flip Chip и многие другие.
- Компоненты для сквозных отверстий: Хотя в последние годы основное внимание уделялось SMD-сборке, паяльная паста со смоляным сердечником также может использоваться для пайки компонентов для сквозных отверстий.
- Смешанная технология: Сборки, которые содержат как SMD, так и сквозные компоненты, также можно паять с помощью паяльной пасты с канифольным сердечником.
- Устройства с большим количеством контактов: Устройства с большим количеством контактов, такие как устройства BGA или uBGA, можно паять с помощью паяльной пасты с канифольным сердечником.
- Устройства с малым шагом: Устройства с очень мелким шагом, такие как устройства CSP или Flip Chip, также можно паять с помощью паяльной пасты с канифольным сердечником.
- Устройства высокой плотности : Плотно упакованные устройства, такие как устройства BGA или uBGA, можно паять с помощью паяльной пасты с канифольным сердечником.
- Высокотемпературные устройства: Некоторые устройства требуют высоких температур для пайки, например бессвинцовой пайки. Для этих типов устройств можно использовать паяльную пасту с сердечником из канифоли.
- Специальное применение: Существует много других специализированных применений, для которых может использоваться паяльная паста со смоляным сердечником, например, сборка медицинского оборудования, герметизация и многое другое.
Часто задаваемые вопросы – припой на основе канифоли
Является ли припой на основе канифоли таким же, как флюс?
Нет, канифольный припой отличается от припоя с флюсовым сердечником. Припой со смоляным сердечником изготавливается с канифольным флюсом, который помогает очищать соединяемые металлы и предотвращает окисление.
Припой с флюсовым сердечником изготовлен из флюса, который способствует смачиванию и предотвращает образование оксидов металлов.
Вам все еще нужен флюс с канифольным припоем?
Нет, флюс с канифольным сердечником не нужен.
Флюс уже встроен в сердцевину канифоли и поможет очистить припаиваемые поверхности, а также обеспечит небольшую теплопередачу.
Тем не менее, некоторые люди по-прежнему предпочитают использовать отдельный флюс при пайке, что может помочь предотвратить разбрызгивание припоя и образование беспорядка.
Подходит ли канифольный припой для электроники?
На этот вопрос нет однозначного ответа, поскольку он зависит от конкретного применения и требований к продукту. Однако, как правило, припой на основе канифоли считается подходящим для большинства применений в электронике.
Обеспечивает хорошее соединение между проводниками и имеет относительно низкую температуру плавления, что облегчает работу с ним.
Какова температура плавления канифольного припоя?
Температура плавления канифольного припоя составляет 183 градуса Цельсия. Но температура плавления будет варьироваться в зависимости от типа используемого припоя на основе канифоли. Например, бессвинцовые припои на основе канифоли имеют более высокую температуру плавления, около 217 градусов Цельсия.
Заключительные слова:
Припой на основе канифоли представляет собой тип припоя, который содержит канифольный флюс. Канифоль облегчает растекание припоя и обеспечивает лучшее соединение между соединяемыми металлическими частями.
Припой с сердечником из канифоли обычно используется для электрических работ, таких как пайка проводов или присоединение разъемов к кабелям. Его также можно использовать для сантехнических работ.
На рынке доступны различные типы канифольных припоев, поэтому важно выбрать правильный припой для вашего проекта.
Веб-сайт | + сообщения
Привет! Я Кеннет Вуд, писатель и инструктор по сварке. Я занимаюсь сваркой более 25 лет.
Я обожаю обучение сварщикам и с удовольствием обучаю как начинающих, так и опытных сварщиков. Я также веду ежемесячные колонки для нескольких журналов по сварке.
0 акции
Флюсы для пайки волной припоя No-Clean с канифолью/смолой
Добавление определенного количества канифоли, смолы или того и другого к флюсу для пайки волной припоя придает флюсу дополнительную активность и термостойкость.
Добавление канифоли или смолы также может иметь то преимущество, что оставляет чистый, гладкий остаток после пайки, который может эффективно изолировать все остатки флюса, обеспечивая дополнительную защиту печатной платы.
№ OSP-2D
| Верхний поток номер | № OSP-2D | |
| Описание | NO-CLAIN WAVER SEDER FLUX с RESIN). Области применения | Пайка волной припоя и селективная пайка для сборки печатных плат, напыление и вспенивание. |
| Рек. Припои | Бессвинцовые, олово/свинец | |
| Рек. Диапазоны температур | 200-270°C / 390-520°F | |
| Спецификации. | IPC ANSI-J-STD REL0 | |
| Solids Content | 8.2% | |
| SDS | Link | |
| TDS | Link |
No.
SF800| Номер флюса Superior | № SF800 |
| Описание | Флюс для пайки волной припоя без очистки со смолой (содержание твердых частиц 4 %) |
| Применение | Подходит как для пайки волной припоя, так и для селективной пайки. |
| Рек. Припои | Бессвинцовые, олово/свинец |
| Рек. Диапазоны температур | 200-280°C / 390-540°F |
| Спецификации. | IPC ANSI-J-STD ROL1 |
| Solids Content | 4% |
| SDS | Link |
| TDS | Link |
№ 99-20
| Верхний поток номер | № 99-20 | |
| Описание | . Применение | Пайка волной припоя, селективная пайка, пайка погружением и любое применение, требующее канифольного флюса (тип RMA, умеренно активный) |
| Рек. Припои | Бессвинцовые, олово/свинец | |
| Рек. Диапазоны температур | 200-260°C / 390-500°F | |
| Спецификации. | IPC ANSI-J-STD ROL1, Type RMA Rosin Flux | |
| Solids Content | 20% | |
| SDS | Link | |
| TDS | Link |
The флюсы, представленные на этой странице, соответствуют требованиям RoHS.
№ OSP-2D Флюс для пайки волной припоя без очистки с добавлением смолы № OSP-2D представляет собой не требующий очистки флюс с высоким содержанием твердых частиц (8,2%). Это флюс двойного назначения, разработанный для обеспечения превосходного соединения во время пайки волной припоя, а также для оставления слоя смолы на печатной плате, который защищает ее от окисления.
Нет. OSP-2D можно наносить с помощью аэрозольных или пенных аппликаторов. Флюс имеет слегка янтарный цвет и оставляет после пайки четкий осадок. Стандартная упаковка включает 1-галлонные бутылки, 5-галлонные ведра или 55-галлонные бочки.
Наш флюс SF800
