Канифоль и олово: Паять с канифолью и оловом не сложно, просто узнайте как.

alexxlab | 29.08.2021 | 0 | Разное

Содержание

Как правильно паять паяльником с канифолью

Здравствуйте уважаемые читатели сайта sesaga.ru. Сегодня хочу поделиться с Вами секретом хорошей пайки, и рассказать, как правильно паять паяльником.

У каждого радиолюбителя есть минимальный набор инструментов, которые ему необходимы для сборки или ремонта любой радиоэлектронной конструкции. Это всевозможные отвертки, плоскогубцы, кусачки, напильники, молотки и т.д.
Поэтому, что-либо здесь рекомендовать я не буду, а остановлюсь на самых основных. Это уже в дальнейшем, если Вам понадобится дополнительный инструмент,то Вы его приобретете.

Первое, что нужно приобрести, если у Вас нет, это пинцет и паяльный набор:

1. Паяльник,
2. Припой (олово),
3. Флюс (баночка канифоли).

Паяльник лучше купить обычный, мощностью 40Вт с питающим напряжением 220В. В домашних условиях любой другой мощности не надо, когда научитесь паять, то это поймете. А когда мы соберем для него регулятор мощности, регулируемый температуру жала, он станет более удобным и универсальным.

Припой.

В радиотехнике для соединения между собой поверхностей узлов и деталей применяют припой — сплав свинца и олова в различных пропорциях.

Как правило, припой изготавливают в виде проволоки, или трубки заполненной флюсом. Лучше отдать предпочтение припою в виде проволоки, так как флюсом придется пользоваться в любом случае.

Обычно припои различаются по температуре плавления и твердости, и маркируются буквенными и числовыми значениями, например, ПОС-60.

ПОС — припой оловянно-свинцовый, цифра 60 означает процентное содержание олова в сплаве, соответственно свинца 40%. Чем больше свинца в припое, тем он темнее, и температура плавления припоя выше. Для домашнего быта лучше приобрести припой ПОС-60 с температурой плавления около 190 °С, и к тому же обладающий хорошей прочностью.

Флюсы.

Флюсы предназначены для растворения и удаления окислов с поверхности спаиваемых деталей, служат для защиты поверхностей металла и припоя от окисления, и обеспечивают хорошее смачивание поверхности деталей жидким припоем.

Например, жало паяльника сделано из меди, которая при нагреве окисляется, и на рабочей поверхности жала образуется корка нагара. Если Вы прикоснетесь таким жалом к припою, то он естественно расплавится, но на рабочей поверхности не останется, а просто скатится, соответственно запаять что-либо таким паяльником Вы не сможете.

Самым распространенным и доступным флюсом является канифоль, которая изготавливается из сосновой смолы. Выглядит она как янтарь, прозрачная с желтоватым оттенком.

Подготавливаем жало паяльника для пайки.

И так, паяльный набор Вы купили. Первым делом надо подготовить паяльник, а именно его рабочую часть (жало), так как для пайки пока оно не очень годится. Зажимаем его плоскогубцами, берем напильник, и начинаем аккуратно обрабатывать кончик, придавая ему форму двугранного угла приблизительно 30…45 градусов.

Кончик жала Вы подготовили, но паяльник включать еще нельзя, так как при первом включении от него идет дым и неприятный запах, это нормально.
Это происходит потому, что при первом нагреве идет выгорание клейкого слоя, которым были склеены листы слюды при намотке нагревательного элемента.

Устройство нагревательного элемента паяльника.

Рассмотрим устройство нагревательного элемента в разрезе.

Нагревательным элементом в паяльниках обычно служит нихромовый провод, намотанный на металлическую трубку, в которую вставляется медный стержень (жало). Электрический ток раскаляет нихромовый провод, а он в свою очередь отдает тепло медному стержню, нагревая его.

Для изоляции этого провода от контакта с защитным кожухом и металлической трубкой, служит слюда, которая слоями прокладывается между ними.

Самодельная подставка для паяльника.

Еще, что Вам нужно, а без этого никуда, так это подставка для паяльника.
Ее можно купить там же в магазине, а можно сделать самому. Достаточно взять небольшой деревянный брусок и металлическую крышку, применяемую в домашнем консервировании. В нее Вы будете складывать остатки припоя и флюса, а так же в ней облуживать выводы деталей и жало паяльника.

Из крышки желательно сделать прямоугольную ванночку. Только будьте осторожны, когда будете резать крышку, края у нее острые как лезвие, все работы производите в рукавицах.

И так. Из крышки ножницами вырезаете прямоугольник, маркером делаете разметку, как на картинке, и плоскогубцами загибаете края. По окончании, края ванночки обязательно обрабатываем напильником и прибиваем ее двумя маленькими гвоздями к бруску.
Все. Ваша подставка готова.

Совет! Возьмите изоленту, и примотайте провод паяльника к ручке как изображено на фото. Это Вас избавит от всяких неожиданностей. Поверьте!!!

Теперь можно включать паяльник.
Если Вы находитесь в помещении, то открываете окно, включаете паяльник в розетку и выставляете его на свежий воздух, минут на 30-40. По истечении этого времени, изделие готово к употреблению.

Окончательная подготовка жала паяльника.

Облуживание.

Как Вы заметили, медь стала темно-синей, поэтому берем напильник, и проходимся по рабочей части жала, снимая с него окалину. Теперь быстро макаем жало в баночку с канифолью, и припоем касаемся к обеим сторонам.

Затем по дну ванночки мелкими движениями, если бы Вы работали ластиком, водим жалом вперед-назад, периодически макая его в канифоль для лучшего смачивания, пока рабочая часть с обеих сторон не покроется припоем. Получилось!
Таким белым жало должно быть всегда.

Запомните! Залог хорошей пайки – это чистое от окислов, и хорошо облуженное жало паяльника. Припой должен быть тонким слоем равномерно распределен по всей рабочей поверхности жала

Ну вот. Паяльник для пайки Вы подготовили, и теперь можно смело приступать к практике. Во второй части статьи как правильно паять паяльником с канифолью Вы узнаете, как облудить и спаять между собой проводники.
Удачи!

Как правильно паять паяльником с канифолью и оловом?

В наше время, когда устройство многих бытовых приборов не предполагает какого-либо ремонта, кроме замены узлов, паяльник превращается в этакое экзотическое приспособление, хранящееся на самой дальней полке с инструментами. Но пока есть провода и клеммы, он вполне может пригодиться для того, чтобы продлить жизнь некоторой домашней электрической технике.

Для чего нужна канифоль?

Канифоль – вязкая или кристаллическая масса, изготовленная из сосновой смолы. В продаже можно встретить спиртовой раствор канифоли или пасту на ее основе.

Это вещество играет в пайке роль флюса. С помощью канифоли спаиваемые детали изолируются от воздуха, что препятствует образованию тонкой оксидной пленки на их поверхностях. Посредством канифоли залуживают жало паяльника, покрывая его тонким слоем припоя, то же самое проделывают и со спаиваемыми деталями перед их соединением. В результате детали значительно легче соединяются друг с другом, а соединение получается более однородным и прочным. Без этого под действием высокой температуры жало паяльника и провода окисляются в течение нескольких секунд.

И тогда пайку произвести будет невозможно – по всему столу будут кататься остывающие блестящие оловянные капли, а детали при этом остаются разъединенными.

Если все же удастся поймать и «прилепить» несколько капель припоя, прочного соединения без обработки канифолью не получится, так как остывающий сплав не соединится со всей поверхностью. Даже небольшое механическое воздействие может привести к обрыву именно в месте подобной пайки, а электропроводность такого провода или клеммы будет значительно отличаться от той, что обеспечивает правильная пайка залуженных деталей.

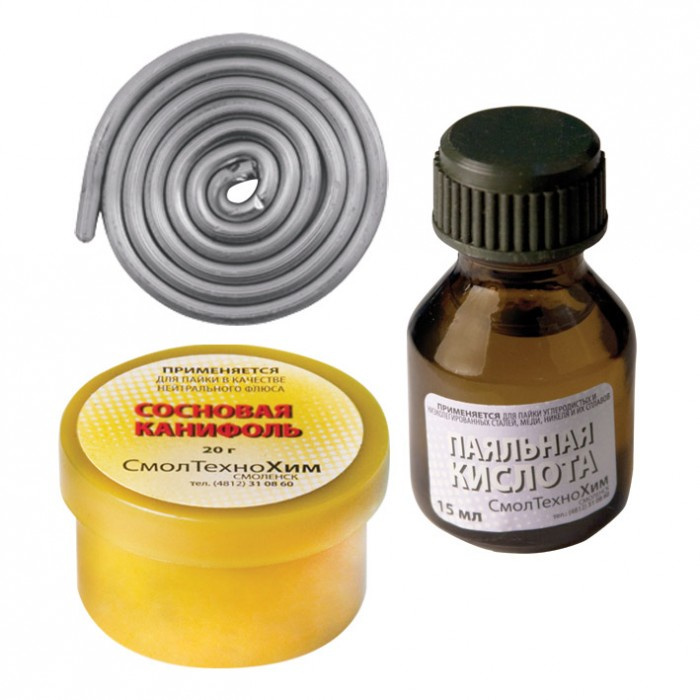

Выбираем инструмент и материалы

Чтобы пайка стала успешной, потребуется всего лишь электропаяльник, а из материалов – припой и канифоль.

В особых случаях может понадобиться также паяльная кислота или дополнительный набор специальных флюсов. Тогда с помощью паяльника и припоя вполне возможно соединить не только медные провода и латунные детали, но даже нержавеющую сталь. Но для начала лучше все же овладеть самой элементарной пайкой медных проводов и соединений с латунными деталями электроприборов. Для таких операций вполне достаточно иметь обыкновенный припой из олова и канифоль, не считая паяльника.

Для удобства работы можно подготовить негорючую подставку для паяльника, так как размещать раскаленный электроприбор на столе или верстаке и не слишком удобно, и пожароопасно. Кроме того, нужно проследить за расположением провода и розетки, чтобы случайно не зацепить провод рукой или одеждой.

Профессионалы знают, что универсального паяльника не существует, поэтому для каждого вида работ – спайка тонких проводов, пайка электросхем или плат, спайка массивных деталей – используют разные по мощности и диаметру жала паяльники.

Хорошо, если у прибора есть терморегулятор, позволяющий температуру прогрева установить заранее.

Более дешевые варианты электропаяльников такой опции не имеют, кроме того, разные модели могут существенно отличаться по своей мощности.

Если опыта работы с паяльником нет, то вполне подойдет инструмент средней мощности (до 40 Вт). С помощью такого прибора можно осуществлять спайку проводов, соединение проводов с клеммами. А вот спаять толстые металлические детали будет уже сложнее, так как потребуется дольше прогревать металл, а это чревато образованием упоминавшейся выше оксидной пленки.

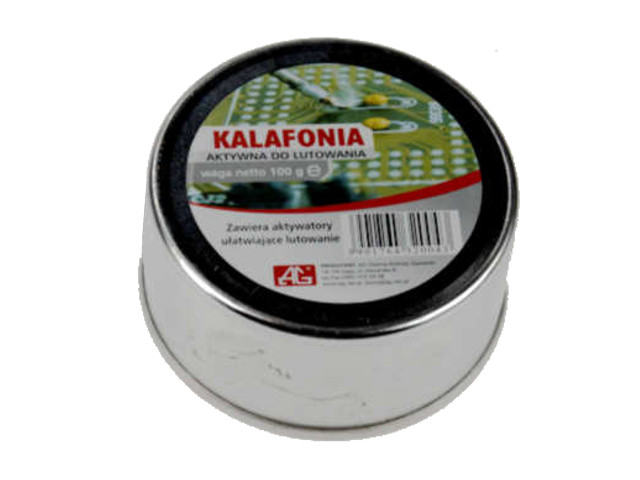

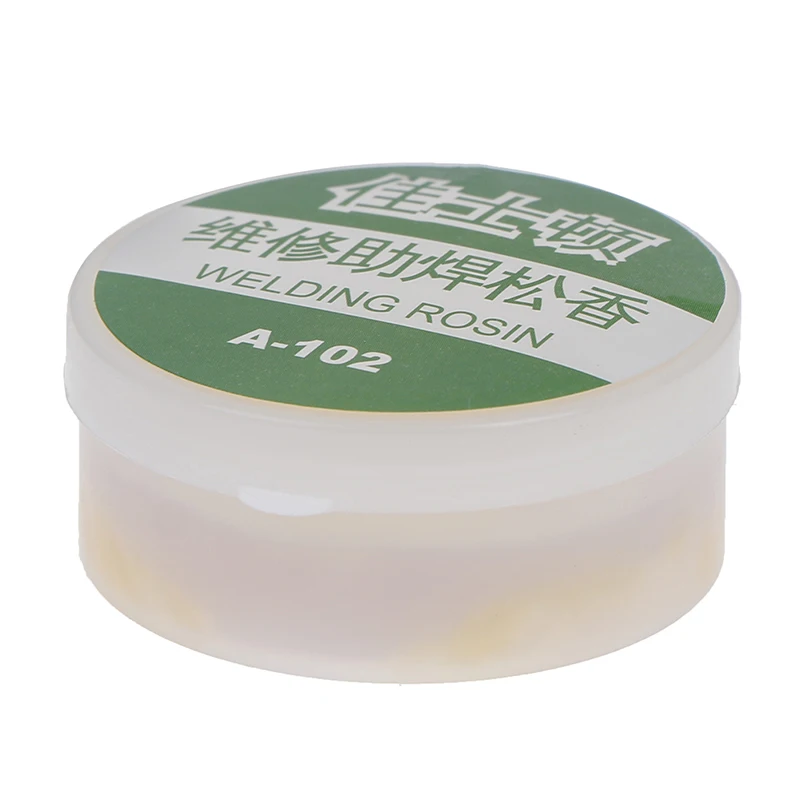

В продаже можно встретить канифоль в разных формах. Особых преимуществ у какого-либо ее вида нет, но твердую канифоль легче хранить.

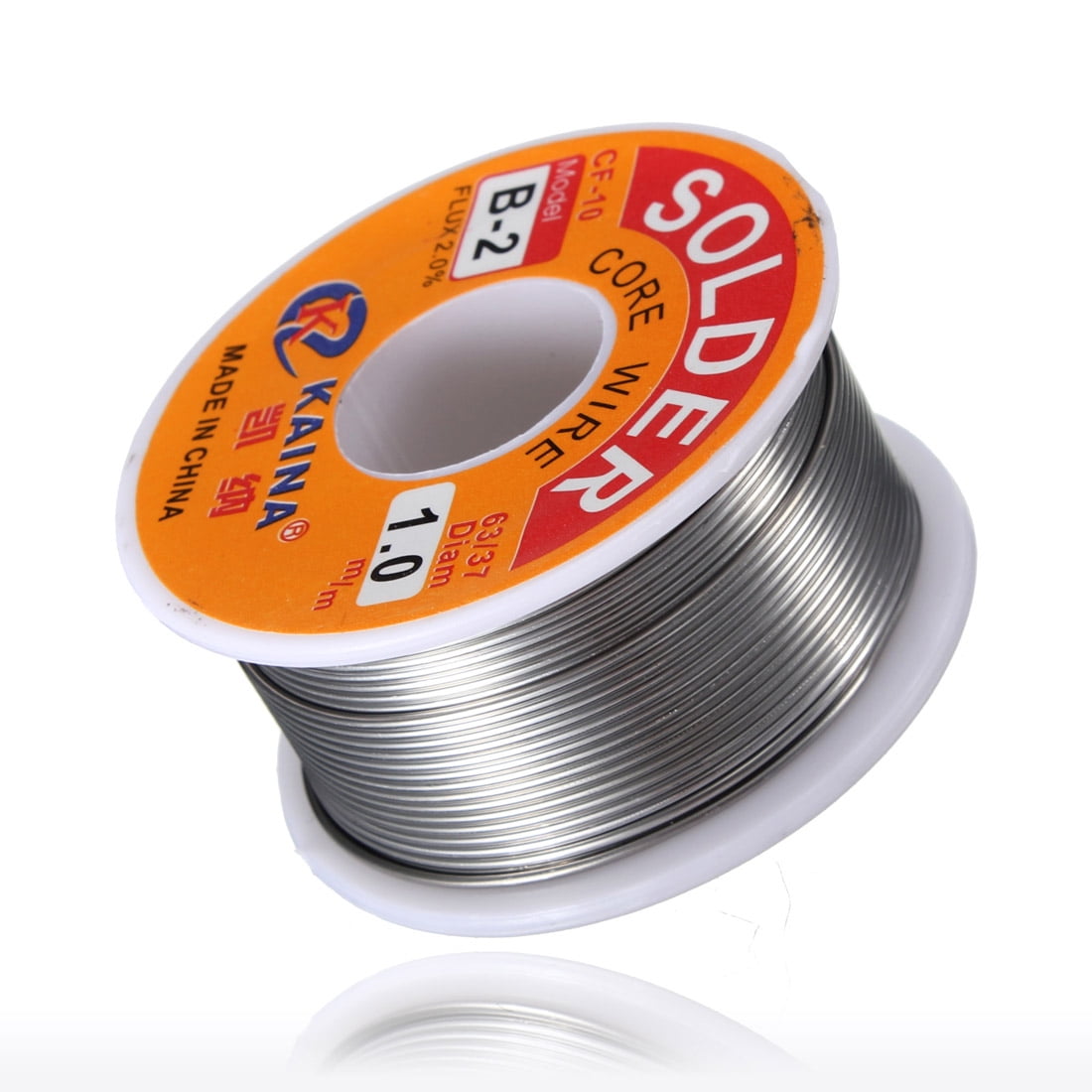

Припой выпускается в виде тонкой оловянно-свинцовой проволоки. Толщина может быть различной – от 2 до 6 мм. Состав припоя также различается. Обычно в маркировке указано процентное содержание свинца. По нему можно вычислить и содержание олова. Более прочным считается сплав, где свинца больше, но у него и выше температура плавления. Припой в брусках обычно содержит больше олова.

Существует так же припой в виде тонкой трубки, свернутой в рулон и заполненной канифолью или другим флюсом. В некоторых случаях использование такого припоя дает неплохой результат.

Технология пайки

Самая простая технология пайки для начинающих состоит из нескольких последовательно выполняемых операций.

Подготовка паяльника.
Подготовка спаиваемых поверхностей.
Непосредственно пайка.

На первом этапе необходимо привести паяльник в рабочее состояние. Следует удобно расположить инструмент на подставке, а после этого включить его в электросеть, следя за расположением провода. Затем зачистить жало паяльника, так как простого его нагрева обычно недостаточно, иначе припой не будет к нему приставать, а пайка окажется невозможной.

Зачистку проводят мелким напильником или надфилем, в некоторых случаях – наждачной бумагой. По окончании зачистки жало протирают плотной тканью.

Для зачистки жала можно воспользоваться поверхностью сосновой доски или бруска, по которой необходимо поводить жалом паяльника. В результате оно очистится от нагара и окислов, а также покроется тончайшим слоем смолы.

Когда нагар и оксидная пленка будут удалены, жало паяльника необходимо залудить во избежание образования новой оксидной пленки. Для этого понадобится канифоль, а затем и припой.

Правильно паять паяльником с канифолью несложно, для этого разогретое и зачищенное жало паяльника нужно погрузить в канифоль. От соприкосновения с раскаленной медью канифоль начнет плавиться, жало покроется ее тонким слоем. В процессе работы (если паяльник достаточно прогрет) канифоль будет активно испаряться, наполняя воздух хвойным запахом. Дышать этими парами не следует, поэтому комната, в которой происходит пайка, должна быть хорошо проветриваться.

Обработанное канифолью жало паяльника уже можно использовать для работы. Если на спаиваемых поверхностях есть припой, вполне можно обойтись и им. Необходимо расплавить каплю припоя и присоединить отпавшую деталь. Иногда этого достаточно, чтобы восстановить соединение.

Пайка оловом требует несколько больших усилий, но и соединение обычно получается более прочным.

Чтобы пайка была по-настоящему качественной, необходимо залудить не только жало паяльника, но и соединяемые поверхности. Для этого их прогревают и наносят жалом паяльника тонкий слой канифоли, а уже после этого – припой.

При лужении проводов их прогревают и помещают на поверхность канифоли, которую надо постараться расплавить так, чтобы она распределилась по всей свободной от изоляции поверхности провода. Затем залуженным жалом расплавляют небольшое количество припоя и наносят его на провод, распределяя по всей поверхности. О качестве лужения можно судить по цвету провода. Если он стал серебристым, можно считать операцию успешной. То же проделывают с другим проводом или клеммой. Если поместить деталь на поверхность канифоли нет возможности, следует воспользоваться жалом паяльника.

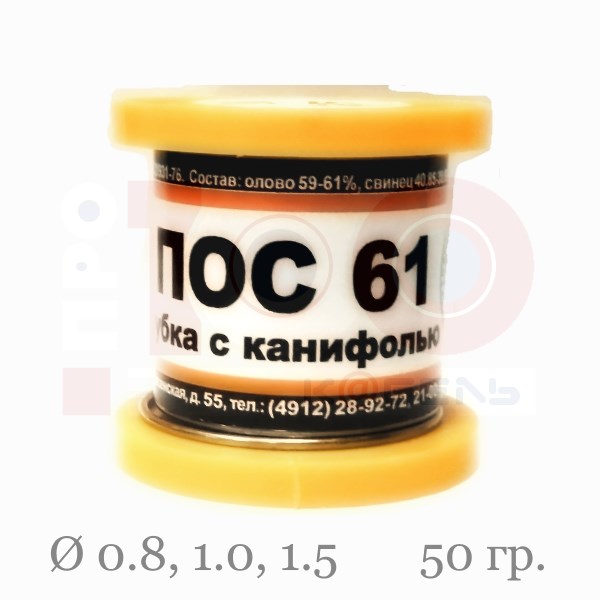

09-3110, Припой с канифолью ПОС-61, 1 м, ø1.

0 мм, (олово 61%, свинец 39%), спираль, конверт

Инструмент\Инструмент для ручной пайки\Припой

Припой с канифолью ПОС-61 Ø1.0 мм спираль 1 метр REXANT предназначен для создания механически прочного и герметичного соединения деталей между собой или для их фиксирования на плате (пайка и лужение радиоэлектронных приборов, медицинской аппаратуры, автодеталей, печатных плат, электроаппаратуры и т.д.).
Представляет собой проволоку из сплава олова (61 %) и свинца (39 %), скрученную в катушку. В её структуре также содержится специальный флюс без запаха — 2.2 %, что позволяет сделать паяное соединение более прочным.
Как действует припой: нагреваясь до определенной температуры (183…190 °C) он расплавляется, смачивает спаиваемый металл, растекается по нему, заполняя место между соединяемыми деталями.
Припой ПОС-61 обладает такими свойствами, как: устойчивость к коррозии, создание механической прочности спаянного соединения, обладание удельной проводимостью (для токоведущих элементов).

Основные характеристики:
Диаметр припоя: 1.0 мм
Состав: олово (61 %) и свинец (39 %)
Длина: 1 метр
ГОСТ 21931-76

Сделано в России

Припой с канифолью ПОС-61 d1.0 мм спираль 1 метр REXANT предназначен для создания механически прочного и герметичного соединения деталей между собой или для их фиксирования на плате (пайка и лужение радиоэлектронных приборов, медицинской аппаратуры, автодеталей, печатных плат, электроаппаратуры и т.д.).
Представляет собой проволоку из сплава олова (61 %) и свинца (39 %), скрученную в катушку. В её структуре также содержится специальный флюс без запаха — 2.2 %, что позволяет сделать паяное соединение более прочным.
Как действует припой: нагреваясь до определенной температуры (183…190 °C) он расплавляется, смачивает спаиваемый металл, растекается по нему, заполняя место между соединяемыми деталями.
Припой ПОС-61 обладает такими свойствами, как: устойчивость к коррозии, создание механической прочности спаянного соединения, обладание удельной проводимостью (для токоведущих элементов).

Основные характеристики:
Диаметр припоя: 1.0 мм
Состав: олово (61 %) и свинец (39 %)
Длина: 1 метр
ГОСТ 21931-76

Сделано в России

Припои и флюсы два в одном

Во многих ситуациях проведение пайки требует большого мастерства. В значительной мере упрощает работу совмещение функций припоев и флюсовых смесей в одном изделии.

Существует несколько видов такой продукции, каждый из которых имеет свои особенности, – это пастообразные смеси, готовый припой с канифолью, изготовленный в виде проволоки, и трубчатый припой с флюсом. Выбор определяется режимом проведения пайки, характером детали, требованиями к шовному соединению.

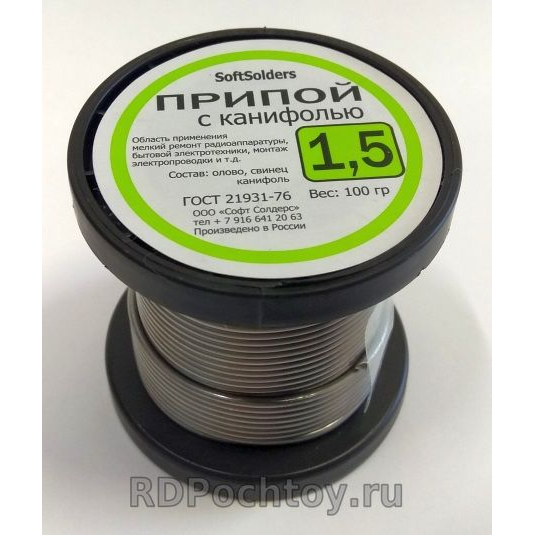

Проволока с канифолью

Совмещение двух расходных материалов в одном изделии существенно упрощает процедуру, улучшает эффективность и результативность работы. Если канифоль как флюс добавляют отдельно, велика вероятность прибавления лишнего количества.

В готовой проволоке с флюсом соотношение фиксировано, оговорено ГОСТом.

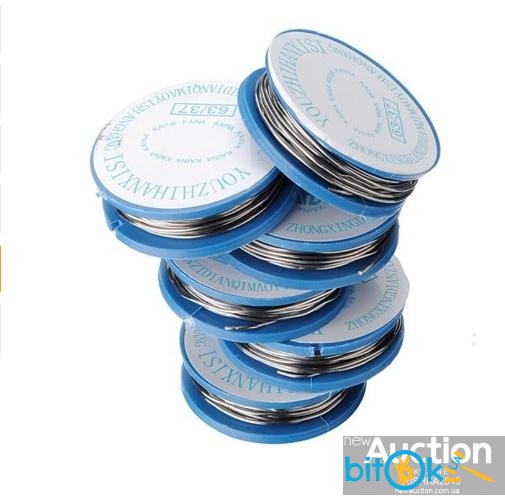

Чаще всего продукцию поставляют в бухте или катушке. Исполнение с упаковкой проволоки в бухты предназначено для постоянной работы в промышленных масштабах. В ассортименте присутствуют изделия самой разнообразной толщины.

Продукция в виде катушек применяется при несколько меньших масштабах использования.

Этот вариант пригоден как для отдельных мастеров, так и для ремонтных предприятий. Толщина проволоки, упакованной в катушки, варьируется от 0,8 мм до максимально возможных 2 мм.

Припойная составляющая представлена сплавом из 2/5 частей свинца и 3/5 частей олова. Каждая гранула припоя окружена канифолью, общая концентрация которой варьируется от 0,8 % до 1,2 %.

Удобство проволоки обусловлено ее гибкостью. При пайке такую смесь можно легко ввести в любой зазор, где она расплавится и обеспечит хорошее обволакивание деталей, образование прочного шва.

Неудобство заключается в низкой температуре плавления смеси. Детали, сделанные из тугоплавких сплавов, таким расходным материалом паять не удастся.

Работа с проволочным припоем, содержащим флюс из канифоли, аналогична стандартной пайке. Сначала детали нужно очистить, затем нагреть их до требуемой температуры и внести в рабочую зону расходный материал.

Устройство трубок

Применение материалов с двойными функциями в виде трубок экономически и технологически выгодно. Расход сокращается почти на 40 %, исчезает необходимость удалять оставшийся флюс после пайки.

Трубчатый припой содержит 1, 3 или 5 внутренних каналов, в которые помещают флюс. Преимуществ использования такого вида расходных материалов несколько:

одновременная подача в рабочую зону двух составов;
улучшение конечного результата;
увеличение скорости работы;
упрощение пайки в труднодоступных участках;
сокращение потерь средств;
возможность строгого дозирования;
исключение вероятности попадания грязи во флюс.

Трубки с одной внутренней полостью могут немного усложнять пайку из-за быстрого вытекания флюса в рабочую зону. При работе с многоканальными припоями, содержащими флюс, такие неприятности маловероятны.

В любом случае к использованию трубчатых изделий нужно приноровиться, научиться правильно регулировать скорость подачи припоя. В целом поступление флюса по нескольким каналам минимизирует вероятность нарушения технологии спаивания.

Работа «всухую» будет полностью исключена. Флюс по нескольким каналам попадает в рабочую зону равномерно, что приводит к улучшению качества соединения.

Состав припойного материала

В состав трубок входят как традиционные, так и специальные припои.

В качестве припойной массы для многих металлов и сплавов, в частности для меди, применяют обычный сплав из олова и свинца с эвтектическими свойствами.

Соотношение металлов может в некоторой степени варьироваться. Рекомендации по применению таких трубок, соответствуют указаниям по использованию однородных припоев из олова и свинца.

Для поверхностных монтажных работ лучше выбрать продукцию с диаметром от 0,46 до 1 мм. Для припаивания миниатюрных деталей производят припои с флюсом, содержащие добавки серебра. Максимальная температура плавления продукции составляет 188 ℃. Диаметр таких трубок бывает равным 0, 46 мм и 0, 56 мм.

Припои с оловом и медью имеют более высокие температуры плавления, достигающие 227 ℃. Содержание олова в них варьируется. Производят трубки с флюсами, в которых концентрация олова составляет 95,5 % и 99 %. В некоторых видах продукции присутствует добавка серебра.

Для пайки элементов алюминиевых ламп поставляют специальные припои с флюсами, содержащие 80 % свинца, 18 % олова и около 2 % серебра. Незначительное варьирование соотношения компонентов позволяет расширить диапазон температур плавления. Минимум составляет 178, максимум равен 270 ℃.

В качестве флюсов в состав трубок в большинстве случаев содержится очищенная канифоль. Строгое дозирование почти полностью исключает вероятность формирования остатков. Если таковые обнаруживаются после окончания работы, их можно не удалять.

При выборе расходного материала следует обратить внимание на информацию о производителе. Технология получения припоев с флюсом достаточно проста, что увеличивает вероятность подделок.

В некачественной продукции может нарушаться соотношение наружного и внутреннего компонентов. При профессиональном производстве содержание флюса обычно варьируется от 1 % до 4 % от общей массы трубки.

Советы по применению

Для работы с трубчатым расходным материалом можно взять любой паяльник. Важно, чтобы его форма и размеры обеспечивали требуемый контакт с деталями.

При необходимости наконечник нужно очистить лужением с помощью трубчатого припоя с флюсом. Если загрязнений на жале очень много предварительно следует провести обработку специальной губкой.

Для полной уверенности в чистоте рабочей части паяльника можно воспользоваться специальными пастообразными средствами.

Не следует допускать перегревания рабочей зоны. Для этого важно следить как за температурой нагрева паяльника, так и за продолжительностью пайки.

Пайка печатных плат требует особого внимания. Рабочую зону сначала нужно тщательно очистить. Можно купить для этого специально предназначенные растворители.

Каждая процедура пайки деталей на плате должна длиться не более 2 с. За это время одно соединение должно быть сделано. Если времени затрачено больше, то может не хватить смачивающих возможностей флюсов. В результате прочность соединения электронных компонентов с платой ухудшится.

К обращению с трубками, содержащими припой и флюс, нужно приноровиться. Конечный результат, удобства в последующей работе оправдывают незначительные трудности вначале.

Припой [Мозаика системного администрирования]

Оригинал

В самом названии заложена область применения. Припой необходим для пайки. Самый распространённый припой это ПОС-61. Цифра указывает на количество олова в сплаве. Остальное свинец. Если в припое присутствуют дополнительные улучшающие добавки, то название удлиняется на несколько букв и цифр, обозначающих, что добавлено и сколько. Например, ПОССу-61, 0,5, означает припой с 61 % олова 0,5% сурьмы остальное свинец. Почему припой это сплав? Ведь можно паять и чистым оловом? И это было бы куда более безвредно, свинец накапливается в крови. Тут надо вспомнить историю. Где-то в XVI веке в Германии было обнаружено, что оловянных солдатиков хранить на холодных складах зимой нельзя. От мороза олово попросту разрушается. Была настоящая паника, а процесс назвали оловянной чумой. Рецепт был найден. Добавление куда более дешёвого свинца вакцинировали изделия из олова от болезни. Выяснилось и ещё одно достоинство этой технологии. Сплав при небольшом повышении температуры плавлении, имеет куда более высокую прочность. Все эти свойства нового сплава и пригодились для пайки радиоэлементов. Для дополнительного повышения прочности используют сурьму. Микроскопические добавки этого элемента существенно повышают прочность пайки и никак не сказываются на температуре плавления и текучести припоя. Однако сегодня крупнейшие мировые компании переходят на безсвинцовые припои. Процесс поэтапный. К примеру, Интел в одном и том же изделии имеет пайки и безсвинцовые и обычные, ссылаясь на дороговизну первых. Но, тем не менее, заявляется, что в будущем свинца в пайках вообще не будет. Не думаю, что эта тенденция затронет нашу страну, хоть как ни будь серьёзно, в ближайшие 5-7 лет. Почему же так? Спросите Вы. Да всё просто – дороговизна. Единственная замена свинцу серебро!

Как паять.

Для пайки абсолютно необходимы три вещи – припой, паяльник, флюс. Остановимся на каждой отдельно. Флюс должен соответствовать материалу, который Вы паяете. Если Вы паяете алюминий, то это флюс для алюминия. Если медную или залуженную печатную плату, то флюс для меди. В сложных случаях во флюсах применяются присадки солей тех металлов, которые подвергаются пайке. Такие флюсы работают только с конкретными материалами. В остальных случаях, флюсы достаточно универсальны и различаются только активностью. Самый малоактивный флюс это канифоль сосновая. Он же считается самым безопасным. Самые активные – флюсы для алюминия. Если флюсом для алюминия спаять печатную плату, то он просто сожжёт все дорожки вокруг пайки, и будет долго работать даже после самого тщательного удаления остатков. Канифоль же напротив ничего не испортит, но и никакой алюминий никогда не спаяет. Поэтому подбор флюса залог успеха пайки.

Пара слов о паяльнике. Паяльник должен иметь температуру на кончике жала выше, чем температура плавления припоя. Да, вовсе не равную, как многие считают. Ведь когда Вы начинаете прогревать место пайки, температура паяльника падает из-за того, что часть тепла уходит на нагрев места пайки. Таким образом, паяльник обязан иметь температурный запас. Если температура много выше температуры плавления, то жало и припой будут быстро выгорать. Регулировка температуры может производится с помощью дополнительного электронного устройства или выдвигание и задвиганием жала паяльника.

Припои бывают разные (ПОСы, серебряные, медные и другие). В случае с семейством ПОС следует выбирать более свежие припои. На оборонных предприятиях старые припои даже одно время выбрасывались. А ведь старыми считались припои с возрастом более года. Потом их стали переплавлять, а так как протягивать обычно возможности они не имели, то припой просто раскатывали в виде пластин и полос. Возможно 1 год это и перебор, но что уж точно так это то, что многолетние хранение припоя ухудшает свойства сплава. В этом месте можно похвастаться: фирма Коннектор использует и продаёт только свежие, не более недели от роду, припои.

Итак, приступаем к пайке.

Сначала надо подготовить место пайки. Если оно загрязнено, то механически отчистить. Если требуется, возможно, и обезжирить. Последнее вполне может быть скомпенсировано более активным флюсом. Наносим флюс на места подвергающиеся пайки. Тут имеется в виду все контакты, которые, сходясь в одном месте должны представлять из себя одну пайку. Но некоторыми флюсами (ЛТИ-120, Глицерин гидразиновый флюс) можно и полностью покрывать плату.

Далее кончиком жала паяльника берётся припой. Делать это можно по разному. Можно ткнуть паяльником в припой. Можно подбирать упавшие шарики припоя с рабочего стола. Но мастера пайки делают по-другому. Залуженный кончик паяльника как бы проходит через кончик прутка припоя. Движение должно идти в бок или наверх. Глубиной захода можно достаточно точно регулировать количество припоя на паяльнике. Далее надо приставить паяльник к месту пайки. Конечно, можно считать, как это учат в радиомонтажных училищах, но вот теплоёмкость поверхности и активность флюса бывают разной, а то и другое могут изменить время пайки на порядок. Лучше смотреть на то, что происходит во время пайки. А именно припой должен вытечь с паяльника на прогретое и профлюсованное место. Кроме того, многие флюсы шипят, когда происходит пайка. Соответственно когда шипение прекратилось, то и держать паяльник бесполезно. Если вы подняли паяльник и увидели, что пайка ещё не состоялась, то добавьте ещё флюса и ещё раз прогрейте.

Оригинал

Сразу оговорюсь. Данный вид припоя бывает двух типов: отечественный и импортный.

Разница громадная. В отечественном используется канифоль, и только канифоль. Причём в основном самая плохая, чёрная и никак не класса А. В импортных флюс на основе канифоли. Бывает и специальные припои в которых флюсы используются водосмывные. Кроме того импортные припои имеют несколько каналов флюса. Что даёт эффект приемлемого смачивания поверхности пайки сначала флюсом и сразу припоем. Отечественные имеют один канал. Пайка отечественным припоем трудна.

Часто приходится делать размазывающие движения, для того чтобы, дать доступ канифоли до всей площади пайки. Почти всегда канифоли не хватает из неправильного её распределения в припое, а затем и на пайке. Итогом этого является то, что пока Вы распределяете её в ручную, канифоль испаряется. И Вам надо снова брать припой потому, что Вам нужна канифоль потому, что Вам надо таки закончить эту пайку. Соответственно это ведёт к чудовищному перерасходу припоя.

Вывод – припой с канифолью лучше импортный. Именно этой политики придерживается наша фирма. И вся расфасовка Фирмы Коннектор выполнена только на импортном припое с флюсом. Пайка припоем с канифолью не представляет особых проблем. Для этого надо взять в левую руку припой, а в правую паяльник. Расположить всё это не более чем в нескольких сантиметрах от места пайки, с тем, что бы кончик паяльника проходя через припой, сразу попадал на место пайки. Сделав это, задержитесь немного, чтобы прогреть место пайки. Обычно это составляет от одной до нескольких секунд. Пайка готова.

4 секрета пайки | ldsound.ru

Бывает так: вроде бы детали спаяны хорошо, припоя на них предостаточно, а стоит слегка потянуть пинцетом вывод какой-либо детали — и пайка разваливается. Прочная и красивая пайка — своего рода искусство, которое дается не сразу. Здесь есть свои тонкости и секреты пайки.

Во-первых, жало паяльника на конце должно быть всегда облужено. Если же оно покрыто окалиной, припой будет плавиться, но к жалу не прилипнет. Паять таким паяльником нельзя. Чтобы облудить жало, надо зачистить его напильником или наждачной бумагой. Лучше перед этим слегка расклепать жало на наковальне или стальной плите легкими ударами молотка. Образовавшийся “наклеп” увеличивает прочность жала и замедляет образование раковин. Включите нагрев паяльника и периодически дотрагивайтесь до куска канифоли. Когда канифоль начнет плавиться, она покроет жало сплошным слоем. Подождите немного, чтобы паяльник нагрелся еще сильнее, и дотроньтесь до кусочка припоя. Если температура жала достаточна, припой расплавится и покроет жало тонким слоем. Периодически повторяйте эту операцию по мере износа конца жала.

Во-вторых, качество пайки сильно зависит от температуры жала. Недостаточно горячий паяльник превращает припой в кашицу, которая не дает прочного соединения, а с перегретого паяльника припой скатывается. Признаком достаточного нагрева паяльника являются вскипание канифоли и обильное выделение пара при соприкосновении ее с паяльником. Нормально нагретое жало хорошо плавит припой и почти не покрывается окалиной.

В-третьих, размеры и форма жала паяльника, а также температура его нагрева должны соответствовать размерам спаиваемых деталей и температуре плавления припоя. Поскольку в практике радиолюбителя встречается большое разнообразие паяльных работ, желательно использовать несколько типов (хотя бы два) паяльников с жалами различной формы и размеров.

Для пайки крупных деталей лучше использовать паяльник мощностью 60-100 Вт. Малогабаритные детали и интегральные микросхемы хорошо паяются 25-ваттным низковольтным паяльником (5-12 В), питаемым через понижающий трансформатор.

Нагреватели всех паяльников рассчитаны на нагрев до номинальной температуры при пониженном напряжении сети. При нормальном напряжении и длительной работе паяльники перегреваются, поэтому их желательно включать через устройства, позволяющие регулировать температуру жала (например, лабораторный автотрансформатор — ЛАТР).

В-четвертых, для пайки радиодеталей применяйте легкоплавкий припой ПОС-61 (температура плавления 190°С) или, в крайнем случае — ПОС-40 (Шл=235°С). В качестве флюса (вещества, которое защищает поверхность металла и припоя от окисления и обеспечивает смачиваемость места пайки) используется твердая канифоль или раствор канифоли в спирте. Ни в коем случае нельзя применять кислотный флюс (хлористый цинк), так как он разъедает выводы деталей.

Прежде чем припаивать вывод детали, его нужно облудить. Делают это так. Вывод зачищают надфилем, наждачной бумагой или ножом и, положив зачищенный вывод на кусочек канифоли, прикладывают к нему горячий паяльник. Канифоль плавится и покрывает вывод. После этого на жало паяльника набирают капельку припоя, кладут вывод детали на дощечку и проводят паяльником по выводу, поворачивая деталь. Вывод покрывается тонким слоем припоя. Облуживание следует производить быстро, чтобы не перегреть деталь. Особенно осторожно облуживайте выводы полупроводниковых приборов и конденсаторов, так как эти элементы боятся перегрева. Лучше всего вывод возле корпуса придерживать пинцетом или плоскогубцами, которые играют роль теплоотвода.

Чтобы припаять вывод одной детали к другой, их плотно прижимают друг к другу, берут жалом паяльника капельку припоя, опускают жало в канифоль и тут же прикладывают к месту пайки. Прогрев место пайки, равномерно распределяют по нему припой. При нормальном нагреве паяльника припой сам растекается по выводам. Количество припоя должно быть минимальным, тогда пайка получается аккуратной. Продолжительность пайки — не более 3 с. Теперь нужно убрать паяльник и до полного застывания припоя (около 10 с) детали нельзя шевелить.

Помните, что пайка обеспечивает хороший электрический контакт, но механическая прочность места пайки невысока. Поэтому, если прибор будет подвергаться ударам, вибрации или другим механическим воздействиям, то перед пайкой выводы деталей следует механически соединить (скрутить) между собой, как показано на рисунке.

Основные материалы применяемые для пайки * Алмазное сверление бетона

Статьи/Пайка, припои и флюсы/

Олово — мягкий, ковкий металл серебристо-белого цвета. Удельный вес при температуре 20°С – 7,31. Температура плавления 231,9°С. Хорошо растворяется в концентрированной соляной или серной кислоте. Сероводород на него почти не влияет. Ценным свойством олова является его устойчивость во многих органических кислотах. При комнатной температуре мало поддается окислению, но при воздействии температуры ниже 18°С способен переходить в серую модификацию («оловянная чума»). В местах появления частиц серого олова происходит разрушение металла. Переход белого олова в серое резко ускоряется при понижении температуры до —50°С. Для пайки может применяться как в чистом виде, так и в виде сплавов с другими металлами.

Свинец — синевато-серый металл, мягкий, легко поддается обработке, режется ножом. Удельный вес при температуре 20°С 11,34. Температура плавления 327°C. На воздухе окисляется только с поверхности. В щелочах, а также в азотной и органических кислотах растворяется легко. Стоек против воздействий серной кислоты и сернокислых соединений. Применяется для изготовления припоев.

Кадмий — серебристо-белый металл, мягкий, пластичный, механически непрочный. Удельный вес 8,6. Температура плавления 321°С. Применяется как для антикоррозийных покрытий, так и в сплавах со свинцом, оловом, висмутом для легкоплавких припоев.

Сурьма — хрупкий серебристо-белый металл. Удельный вес 6,68. Температура плавления 630,5°С. На воздухе не окисляется. Применяется в сплавах со свинцом, оловом, висмутом, кадмием для легкоплавких припоев.

Висмут — хрупкий серебристо-серый металл. Удельный вес 9,82. Температура плавления 271°С. Растворяется в азотной и горячей серной кислотах. Применяется в сплавах с оловом, свинцом, кадмием для получения легкоплавких припоев.

Цинк — синевато-серый металл. В холодном состоянии хрупок. Удельный вес 7,1. Температура плавления 419°С. В сухом воздухе окисляется, во влажном воздухе покрывается пленкой окиси, которая предохраняет его от разрушения. В соединении с медью дает ряд прочных сплавов. Легко растворяется в слабых кислотах. Применяется для изготовления твердых припоев и кислотных флюсов.

Медь — красноватый металл, тягучий и мягкий. Удельный вес 8,6 – 8,9. Температура плавления 1083 °С. Растворяется в серной и азотной кислотах и в аммиаке. В сухом воздухе почти не поддается окислению, в сыром воздухе покрывается окисью зеленого цвета. Применяется для изготовления тугоплавких припоев и сплавов.

Канифоль —продукт переработки смолы хвойных деревьев Более светлые сорта канифоли (более тщательно очищенные) считаются лучшими. Температура размягчения канифоли от 55°C до 83°С. Применяется как флюс для пайки мягкими припоями.

Выбор припоя зависит от соединяемых металлов или сплавов, от способа пайки, температурных ограничений, размеров деталей, требуемой механической прочности, коррозионной стойкости и др. Наиболее широко применяются в любительской практике легкоплавкие припои. Рекомендации по их применению, на основании которых можно выбрать припой, приведены в таблице 1. Буквы ПОС в марке припоя означают припой оловянно-свинцовый, цифры – содержание олова в процентах (ПОС-61, ПОС-40). Для получения специальных свойств в состав оловянно-свинцовых припоев вводят сурьму, кадмий, висмут и другие металлы. Состав некоторых таких припоев приведён в таблице 2.

Легкоплавкие припои

Таблица 1. Легкоплавкие припои.

Марка припоя	Температура	Область применения
ПОС-90	222 °C	Пайка деталей и узлов, подвергающихся в дальнейшем гальванической обработке (серебрение, золочение)
ПОС-61	190 °C	Лужение и пайка тонких спиральных пружин в измерительных приборах и других ответственных деталей из стали, меди, латуни, бронзы, когда не допустим или нежелателен высокий нагрев в зоне пайки. Пайка тонких (диаметром 0,05 – 0,08 мм) обмоточных проводов, в том числе высоко – частотных (лицендрата), выводов обмоток, радиоэлементов и микросхем, монтажных проводов в полихлорвиниловой изоляции, а также пайка в тех случаях, когда требуется повышенная механическая прочность и электропроводность.
ПОС-50	222 °C	То же, но когда допускается более высокий нагрев, чем при ПОС-61
ПОС-40	235 °С	Лужение и пайка токопроводящих деталей неответственного назначения, наконечников, соединение проводов с лепестками, когда допускается более высокий нагрев, чем при ПОС-50 или ПОС-61.
ПОС-30	256 °С	Лужение и пайка механических деталей не ответственного назначения из меди и её сплавов, стали и железа.
ПОС-18	277 °С	Лужение и пайка при пониженных требованиях к прочности шва, деталей не ответственного назначения из меди и её сплавов, оцинкованного железа.
ПОССу-4-6	265 °С	Лужение и пайка деталей из меди и железа погружением в ванну с расплавленным припоем.
ПОСК-50	145 °С	Пайка деталей из меди и её сплавов, не допускающих местного перегрева. Пайка полупроводниковых приборов.
ПОСВ-33	130 °С	Пайка плавких предохранителей.
ПОСК-47-17	180 °С	Пайка проводов и выводов элементов к слою серебра, нанесённого на керамику методом вжигания.
П-200	200 °С	Пайка тонкостенных деталей из алюминия и его сплавов.
П-250	280 °С	Пайка тонкостенных деталей из алюминия и его сплавов.
Сплав «Розе»	92-95 °С	Пайка, когда требуется особо низкая температура плавления припоя.
Cплав д’Арсенваля	79 °С
Сплав Вуда	60 °С

Выпускают легкоплавкие припои в виде литых чушек, прутков, проволоки, лент фольги, порошков, трубок диаметром от 1 до 5 мм, заполненных канифолью, а также в виде паст, составленных из порошка припоя и жидкого флюса.

Флюсы растворяют и удаляют оксиды и загрязнения с поверхности паяемого соединения. Кроме того, во время пайки они защищают от окисления поверхность нагреваемого металла и расплавленный припой. Всё это способствует увеличению растекаемости припоя, а следовательно, улучшению качества пайки. Флюс выбирают в зависимости от свойств соединяемых пайкой металлов или сплавов и применяемого припоя, а также от способа пайки. Остатки флюса, особенно активного, т продукты его разложения нужно удалять сразу после пайки, так как они загрязняют места соединений и являются очагами коррозии. При монтаже электро и радиоаппаратуры наиболее широко применяются канифоль и флюсы, приготовленные на её основе с добавлением неактивных веществ – спирта, глицерина и даже скипидара. Канифоль не гигроскопична, является хорошим диэлектриком, поэтому не удаленный остаток её не представляет опасности для паяного соединения. Данные о флюсах, наиболее часто применяемых в любительской практике, приведены в таблице 2 и таблице 3.

Неактивные флюсы

Таблица 2. Неактивные (безкислотные) флюсы.

Состав в %	Область применения	Способ удаления остатков
Канифоль светлая	Пайка меди, латуни, бронзы легкоплавкими припоями.	Промывка кистью или тампоном, смоченным в спирте или ацетоне.
Канифоль – 15-18; спирт этиловый – остальное (флюс спиртоканифольный)	То же, и пайка в труднодоступных местах	Тоже
Канифоль – 6; глицерин -14; спирт этиловый или денатурированный – остальное (флюс глицерино-конифольный)	То же, при повышенных требованиях к герметичности паяного соединения.	То же

Активные флюсы

Таблица 3. Активные (кислотные) флюсы.

Состав %	Область применения	Способ удаления остатков
Хлористый цинк – 25-30; концентрированная соляная кислота – 06-07; остальное вода	Пайка деталей из чёрных и цветных металлов.	Тщательная промывка водой.
Хлористый цинк (насыщенный раствор) 3,7: вазелин технический 85; вода дистиллированная -остальное (флюс паста)	То же, когда по роду работы удобнее пользоваться пастой.	Тщательная промывка водой.
Хлористый цинк – 1,4; глицерин – 3; спирт этиловый -40; остальное вода дистиллированная.	Пайка никеля, платины и её сплавов.	Тщательная промывка водой.
Канифоль – 24; хлористый цинк – 1; остальное этиловый спирт.	Пайка цветных и драгоценных металлов (в том числе золото), ответственных деталей из чёрных металлов.	Промывка ацетоном.
Канифоль – 16; хлористый цинк – 4; вазелин технический – 80; (флюс паста)	То же, для получения соединений повышенной прочности, но только деталей простой конфигурации, не затрудняющей промывки.	Тщательная промывка водой.

Пайка сталей с гальваническим покрытием

Пайка сталей с гальваническим покрытием цинком или кадмием возможна оловяно-свинцовами припоями паяльником с применением флюса хлористого цинка. Пайка с канифольными флюсами не даёт качественного соединения.

Пайка алюминия припоями ПОС

Пайка алюминия припоями ПОС затруднительна, но всё же возможна, если оловянно-свинцовый припой содержит не менее 50% олова (ПОС-50, ПОС-61, ПОС-90). В качестве флюса применяют минеральное масло. Лучшие результаты получаются при использовании щелочного масла (для очистки оружия после стрельбы). Удовлетворительное качество пайки обеспечивает минеральное масло для швейных машин и точных механизмов. На место пайки наносят флюс и поверхность алюминия под слоем масла зачищают скребком или лезвием ножа, чтобы удалить имеющуюся всегда на поверхности алюминия оксидную плёнку. Паяют хорошо нагретым паяльником. Для пайки тонкого алюминия достаточна мощность паяльника 50 Вт, для алюминия толщиной 1 мм и более желательна мощность 90 Вт. При пайке алюминия толщиной более 2 мм место пайки нужно предварительно прогреть паяльником и только после этого наносить флюс.

Пайка алюминия припоями

П-200 и П-250

Коррозийная стойкость паяльных швов, выполненных этими припоями, несколько ниже, чем выполненных оловяно-свинцовыми припоями. Флюс представляет собой смесь олеиновой кислоты йодида лития. Йодид лития (2-3 г) помещают в пробирку или колбу и добавляют 20 мл (около 20 г) олеиновой кислоты. В состав флюса может входить от 5 до 17% йодида лития. Смесь слегка прогревают, опустив пробирку в горячую воду, и перемешивают до полного растворения соли. Готовый флюс сливают в чистую стеклянную посуду и охлаждают. Если используется водная соль лития, то при её растворении на дно пробирки опускается слой водной смеси, а флюс всплывает и его осторожно сливают. Перед пайкой жало хорошо прогретого паяльника (температура жала должна быть около 270 – 350 °C) зачищают и лудят припоем, пользуясь чистой канифолью. Соединяемые поверхности деталей смачивают флюсом, лудят и паяют. После охлаждения остатки флюса удаляют тампоном из ткани, смоченным в спирте, ацетоне или бензине, и покрывают шов защитным лаком. Флюс в процессе пайки не выделяет токсичных и обладающих резким запахом веществ. С ткани и кожи рук он легко смывается водой с мылом.

Пайка нихрома

Пайка нихрома (нихром с нихромом, нихром с медью и её сплавами, нихром со сталью) может быть осуществлена припоем ПОС-61, ПОС-50 (хуже – ПОС-40) с применением флюса следующего состава в граммах: Вазелин – 100, хлористый цинк в порошке – 7, глицерин – 5. Флюс приготовляют в фарфоровой ступке, в которую кладут вазелин, а затем добавляют, хорошо перемешивая до получения однородной массы, последовательно хлористый цинк т глицерин. Соединяемые поверхности тщательно зачищают шлифовальной шкуркой и протирают ваткой, смоченной в 10%-ном спиртовом растворе хлористой меди, наносят флюс, лудят и только после этого паяют.

При пайке в домашних условиях припой обычно набирают и наносят паяльником. Контролировать количество расплавленного припоя, переносимое паяльником, крайне затруднительно: оно зависит от температуры плавления припоя, температуры и чистоты жала и от других факторов. Не исключено при этом попадание капель расплавленного припоя на проводники, корпуса элементов, изоляцию, что приводит иногда к нежелательным последствиям. Приходится работать крайне осторожно и аккуратно, и всё же бывает трудно добиться хорошего качества пайки. Облегчить пайку и улучшить её можно с помощью паяльной пасты. Для приготовления пасты измельчают припой напильником с крупной насечкой (мелкая забивается припоем) и смешивают опилки со спирто-канифольным флюсом. Количество припоя в пасте подбирают опытным путём. Если паста получилась слишком густой, в неё добавляют спирт. Хранить пасту нужно в плотно закрывающейся посуде. На место пайки пасту наносят нужными дозами металлической лопаточкой. Применение паяльной пасты, кроме того, позволяет избежать перегрева малогабаритных деталей и полупроводниковых приборов.

«Паяльная лента» незаменима при сращивании проводников, трубок, стержней, когда нет возможности воспользоваться электрическим паяльником. Чтобы изготовить «паяльную ленту», необходимо сначала приготовить пасту из опилок припоя, канифоли и вазелина. Пасту наносят тонким ровным слоем на миткалевую ленту. Место пайки обматывают в один слой «паяльной лентой», смачивают бензином или керосином и поджигают. Предварительно соединяемые поверхности желательно залудить.

Лужение проводов в эмалевой изоляции.

При зачистке выводных концов обмоточного провода ЛЭШО, ПЭЛШО, ПЭЛ и ПЭВ при помощи наждачной бумаги или лезвия нередки надрезы и обрывы тонких жил провода. Зачистка путём обжига также не всегда даёт удовлетворительные результаты из-за возможного оплавления проводов малого сечения. Кроме того, в месте обжига провод теряет прочность и легко обрывается. Для зачистки проводов малого сечения в эмалевой изоляции можно использовать полихлорвиниловую трубку. Отрезок трубки кладут на дощечку и, прижимая провод к трубке плоскостью жала хорошо разогретого паяльника, лёгким усилием 2 – 3 раза протягивают провод. При этом одновременно происходит разрушение эмалевого покрытия и лужение провода. Применение канифоли при этом необязательно. Вместо полихлорвиниловой трубки можно воспользоваться обрезками монтажного провода или кабеля в плихлорвиниловой изоляции. Провод в эмалевой изоляции любого диаметра можно лудить с помощью аспирино-канифольной пасты. Аспирин и канифоль нужно растолочь в порошок и смешать (в массовом соотношении 2:1). Полученную смесь развести этиловым спиртом до пастообразного состояния. Конец провода погружают в пасту и жалом горячего паяльника с небольшим усилием проводят по проводу или перемещают провод под жалом. При этом эмаль разрушается и провод лудится. Для удаления остатков ацетилсалециловой кислоты (аспирина) провод ещё раз лудят, используя чистую канифоль.

Вместо припоя – клей.

Часто приходится припаивать провод к детали из металла, трудно поддающегося пайке: нержавеющей стали, хрома, никеля, сплавов алюминия и др. Деталь в месте присоединения провода тщательно очищают от грязи и оксидов и обезжиривают. Луженый конец провода обмакивают в клей БФ-2 и жалом нагретого паяльника прижимают к месту соединения в течении 5 – 6 секунд. После остывания на место контакта наносят 1 – 2 капли эпоксидного клея и сушат до полного затвердевания.

Сварка вместо пайки.

Электросварка значительно сокращает время, затрачиваемое на монтажные работы, даёт соединения, выдерживающие высокотемпературный нагрев, не требует припоев, флюсов, предварительного лужения, позволяет соединять проводники из металлов и сплавов, трудно поддающихся пайке, например провода электронагревательных приборов. Для сварки необходимо иметь источник постоянного или переменного тока напряжением 6 – 30 вольт, обеспечивающий ток не менее 1 ампер. Электродом для сварки служит графитовый стержень от использованных батарей КБС или других, заточенный под угол 30° – 40°. В качестве держателя электрода можно использовать щуп от ампервольтметра с наконечником «крокодил». В местах будущей сварки предварительно зачищенные проводники скручивают жгутом и соединяют с одним из полюсов источника тока, разогревают место, подлежащее сварке. Расплавленный металл образует соединение каплевидной формы. По мере выгорания графита в процессе работы электрод следует затачивать. С приобретением навыков сварка получается чистой, без окалины. Работать необходимо в светозащитных очках.

Как паять алюминий.

Покрываете место пайки тонким слоем канифоли и сразу же натираете таблеткой анальгина. Далее облуживаете поверхность припоем ПОС-50, прижимая к ней с небольшим усилием жало сильно нагретого паяльника. Ацетоном смываете остатки флюса. Снова осторожно прогреваете поверхность и смываете флюс. Теперь можете начать пайку обычным образом.

Чтобы жало паяльника не подгорало.

Чтобы защитить стержень от обгорания, его нужно обмазать тонким слоем смеси силикатного клея и сухой минеральной краски (окись железа, цинка и магния). Перед включением паяльника покрытие нужно хорошо просушить, иначе клей вспенится и покрытие будет осыпаться.

Как зачистить проводники печатной платы.

Кроме уже известных способов зачистки проводников печатной платы перед пайкой или лужением, хорошо себя зарекомендовал способ, описанный ниже. На ватный тампон наносят несколько капель технической соляной кислоты и протирают им поверхность фольги. Кислота хорошо удаляет слой окиси меди, практически не затрагивая металл. После этого плату надо промыть под проточной водой, сначала в горячей, а потом в холодной. Отверстия под выводы деталей лучше просверлить после этой обработки. При работе с кислотой необходимо соблюдать меры безопасности.

Качество паяного соединения не зависит от количества припоя и флюса, скорее наоборот: излишки припоя могут скрыть дефекты соединения, а обилие флюса приводит к загрязнению места пайки. Хорошее паяное соединение характеризуется такими признаками: паяная поверхность должна быть светлой блестящей или светло-матовой, без тёмных пятен и посторонних включений, форма паяных соединений должна иметь вогнутые галтели припоя (без избытка припоя). Через припой должны проявляться контуры входящих в соединение выводов элементов и проводников.

«Паяльную кислоту» (хлористый цинк) получают путём растворения металлического цинка в концентрированной соляной кислоте из расчёта 412 г/л. Кислоту осторожно вливают в посуду с кусочками цинка, причём уровень не должен превышать 3/4 глубины посуды. При окончательном растворении цинка прекращается выделение пузырьков водорода. Полученному раствору хлористого цинка дают отстояться до прозрачности и оккуратно сливают в пузырёк.

Вместо «паяльной кислоты» можно использовать флюс, приготовленный из равных по массе долей хлористого амония и глицерина. При этом место пайки не окисляется. Флюс пригоден и для пайки нержавеющей стали.

Вместо флюса при лужении стальных деталей (в том числе из нержавеющих сталей) перед пайкой можно воспользоваться отрезком полихлорвиниловой трубки. Место пайки зачищают и обезжиривают. Жалом хорошо прогретого паяльника с каплей припоя растирают на месте пайки отрезок этой трубки до получения равномерного слоя полуды. Затем ведут пайку как обычно.

Заржавевшие детали из чёрных металлов перед пайкой следует опустить на 10 – 12 ч в хлористый цинк, разведённый наполовину дистиллированной водой.

Ацетоно-канифольный флюс не уступает по качеству пайки спирто-канифольному. Он хорошо смачивает поверхность и легко затекает в зазор между паяемыми деталями. Поэтому при отсутствии спирта можно приготовить флюс и на ацетоне, взяв его в таком же соотношении, которое указано в таблице 3. Однако необходимо помнить, что ацетон токсичен и обладает резким неприятным запахом, поэтому работать с таким флюсом можно только при хорошей вентиляции помещения.

Хранить жидкий и полужидкий флюс (спирто-канифольный, «паяльную кислоту» и др) удобно в полиэтиленовой маслёнке, хоботок которой закрывается специальной пробкой. С помощью такой маслёнки можно легко и быстро наносить требуемое количество флюса на место пайки. При этом флюс расходуется экономно, уменьшается испарение его растворителя, пайка получается более чистой и аккуратной.

Припаять обойму шарикоподшипника к фланцу можно с помощью припоя ПОС-61 и флюса следующего состава: спирт этиловый – 5 г, триэтаноломин – 2 г. Перед пайкой детали следует обезжирить, после пайки – промыть узел в бензине и подшипник смазать.

Для сращивания проводов из сплавов с высоким сопротивлением (нихром, константан, манганин и др.) можно использовать простой способ, не требующий какого-либо специального инструмента. Провода в месте соединения зачищают и скручивают. Затем пропускают высокий ток, чтобы место соединения накалилось докрасна. На это место пинцетом кладут кусочек ляписа, который при нагревании расплавляется, в результате чего образуется хороший электрический контакт.

Тонкие медные провода можно сваривать в пламени спиртовки или спички. Для этого их зачищают на 20 мм, складывают, аккуратно скручивают, и нагревают до тех пор, пока не образуется шарик расплавленного металла, дающий надёжный контакт.

Лудить алюминий легче, если его предварительно покрыть медью. Нужное место зачищают и аккуратно наносят на него две-три капли насыщенного раствора медного купороса. Далее к алюминиевой детали подключают отрицательный полюс источника постоянного тока, а к положительному полюсу присоединяют кусок медного провода, конец которого опускают в каплю купороса, так чтобы провод не касался алюминия. Через некоторое время на поверхности детали осядет слой красной меди, который после промывки и сушки лудят обычным способом. В качестве источника тока можно использовать батарейку от карманного фонаря.

Дата последнего обноления 12 февраля 2021

Оловянный припой, свинцовый припой, припой с флюсовым сердечником и канифольный припой – различия и применение

Когда дело доходит до сборки промышленных электронных схем, припой и припой провод являются основными факторами, определяющими общее качество и долговечность печатной платы. Но в большинстве случаев пайка считается само собой разумеющимся, и мы часто упускаем из виду выбор припоя, но правильный выбор и использование могут иметь большое значение для качества и надежности паяных соединений.Вот почему в этой статье мы расскажем вам все, что вам нужно знать о различных типах припоев, их использовании и реализации. Итак, без лишних слов, приступим.

Виды припоев и их состав

Припой – это легкоплавкий сплав с низкой температурой плавления, который используется для соединения металла на любой печатной плате. Техника использования сплава с низкой температурой плавления для сплавления двух материалов существует уже много лет, но в случае припоя это, как правило, олово, свинец и флюс.В зависимости от состава припой можно классифицировать как:

Бессвинцовый припой

Как следует из названия, он не содержит свинца. Вместо этого припой в основном состоит из олова, легированного другими металлами, такими как серебро и медь. Бессвинцовые припои соответствуют стандарту RoHS (Снижение содержания вредных веществ) и лучше подходят для окружающей среды, при этом вредное воздействие свинца на окружающую среду хорошо известно.

Самый распространенный бессвинцовый припой из сплава , который вы можете найти, – это SAC305.Он состоит из олова с 3% меди и 0,5% серебра, используемого при сборке поверхностного монтажа. Далее в списке идет SAC387: олово с 3,8%, медь 0,7% и серебро. Это самые дорогие. Затем у нас есть SAC405, в котором есть олово с 4%, медь 0,5% и серебро.

Из перечисленных выше сплавов SAC387 и SAC405 являются эвтектическими, что означает, что они имеют одинаковую температуру плавления и затвердевания, в данном случае 217 ° C. Между тем, SAC305 имеет температуру плавления 217–219 ° C.

Припой на свинцовой основе:

Выводы Припой – наиболее распространенный тип припоя.Он содержит металлический свинец. В целом, этилированный припой считается лучшим из-за его хороших смачиваемых и механических свойств. Список наиболее распространенных типов припоев на основе свинца приведен ниже.

60/40 –Это, пожалуй, самый известный и распространенный тип свинцового припоя, он состоит на 60% из олова и на 40% из свинца. Он плавится при температуре около 190 ° C и образует мягкие стыки, в результате чего стыки не растрескиваются. Но если соединение перемещается до того, как припой успевает полностью расплавиться, полученное соединение называется «холодным соединением» и имеет плохие электрические и механические свойства.Он имеет тенденцию очень легко распадаться.

63/37 – это эвтектический аналог припоя 60/40, плавящийся точно при 183 ° C. Это свойство исключает образование холодных швов.

50/50 – Эта смесь в основном используется для водопровода с высокими температурами плавления и низкой пластичностью.

Сравнение свойств аналогичных свинцовых и бессвинцовых припоев:

Имущество	Припой с выводами	Бессвинцовый припой
Состав	37% Sn, 64% Pb	95.5% Sn, 5% Ag, 0,5% Cu
Температура плавления	183 ° С	217 ° С
Соответствие RoHS	№	Есть
Плотность	8.5 г / м ²	3,7 г / м ²
Удельное сопротивление	15 МОм-см	11 МОм-см

Sn – олово, Pb – свинец, Cu – медь, Ag – серебро

Важные параметры, которые следует учитывать при выборе свинцового и бессвинцового припоя:

В целом бессвинцовый припой гораздо труднее, чем свинцовый припой.Более высокая температура плавления усугубляет проблему.

Флюсы, используемые с бессвинцовым припоем, обычно более агрессивны и вызывают большее раздражение, чем флюсы, используемые для свинцового припоя, и с ними нужно обращаться более осторожно. Они могут разъедать жало паяльника намного быстрее, чем обычный флюс.

Повышенные температуры, необходимые для работы с бессвинцовым припоем, увеличивают количество флюса (и, в меньшей степени, количество выделяемых паров металла), что может быть опасно для здоровья.

Припой, содержащий в основном олово, со временем может образовывать усы в паяном соединении. Это может привести к короткому замыканию с близлежащими суставами.

Бессвинцовый припой гораздо менее сыпучий (смачиваемый) по сравнению со свинцовым припоем, что может значительно затруднить пайку.

Тип припоя на основе другого сердечника

Паяльная проволока, которую вы обычно видите, имеет внутри полый сердечник, вы можете сказать, что припойная проволока представляет собой трубчатую структуру, внутри этой трубки могут быть разные материалы, и в зависимости от материала он подразделяется на четыре категории: из них приводится ниже.

Припой без сердечника:

Обычный припой без сердцевины из флюса или канифоли. Обычно работать с ним сложно или утомительно, так как перед нанесением стыки необходимо хорошо обработать флюсом.

Канифольный:

Канифоль – это смола, полученная из хвойных растений, которую кипятят для удаления летучих соединений. Обычно он используется в качестве флюса для припоя и находится внутри припоя в качестве сердечника. Также доступны несколько сердечников на провод.Канифоль обычно оставляет после себя остатки, которые необходимо очистить.

Порошковый:

Припой с флюсовой сердцевиной содержит одну или несколько сердечников из флюса. Флюс несколько более кислый, чем канифоль, поэтому остатки необходимо смыть, чтобы предотвратить дальнейшее повреждение суставов и окружающих компонентов.

Кислотный припой сердечника:

Припой с кислотным сердечником состоит из флюса на кислотной основе, который представляет собой прочную и более агрессивную форму припоя.Этот тип припоя помогает предотвратить образование оксидного слоя, вредного для поверхности. Припой с кислотным сердечником чаще всего используется в сантехнике.

Заключение

Для любителей свинцовый припой намного удобнее, так как с ним легче всего работать. Опыт работы с бессвинцовым припоем зависит от качества продукта. Также важно иметь припой с флюсовой сердцевиной, это значительно упростит пайку.Флюсовый наполнитель предпочтительнее канифольного, поскольку его легче очистить.

Сделай это 1 фунт канифоли, 40% олова, 60% свинца, припой

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Если вы хотите узнать больше об этих продуктах или задать вопросы, позвоните в службу поддержки клиентов LINC Systems: 800.513,9918

Свяжитесь с нами

{{section.sectionName}}:

{{раздел.sectionName}} Выберите {{section.sectionName}}

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? “”: “Выбрать”}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

Ед / м:

недоступно для этого варианта.

Атрибуты
Документы
{{спецификация.nameDisplay}}
Атрибуты
Документы

Марка
	{{attributeValue.valueDisplay}} {{$ last? ”: ‘,’}}

Марка
	{{attributeValue.valueDisplay}} {{$ last? ”: ‘,’}}

доля

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

Daniu 100g 63/37 оловянно-свинцово-канифольный сердечник 0,5-2 мм 2% катушка с флюсом сварочная линия припоя Продажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

Вы оформили заказ
(Время обработки)
Отправляем Ваш заказ
(время доставки)
Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправить по адресу: Отправка из

Этот склад не может быть доставлен к вам.

Способ доставки	Срок доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

0,062 дюйма канифоль для припоя сердечника 60% олова / 40% свинца Рулон 1 фунт

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section.sectionName}}:

{{section.sectionName}} Выберите {{section.sectionName}}

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? “”: “Выбрать”}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

Атрибуты
Документы
{{спецификация.nameDisplay}}
Атрибуты
Документы

Марка
	{{attributeValue.valueDisplay}} {{$ last? ”: ‘,’}}

Марка
	{{attributeValue.valueDisplay}} {{$ last? ”: ‘,’}}

доля

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

1,0 мм оловянно-свинцовая катушка с флюсовым сердечником для электросварки Новые электроинструменты для дома и сада

1,0-миллиметровая катушка для оловянно-свинцовой катушки с флюсовым сердечником для электросварки Новый

Свинцовая катушка с оловянным сердечником, 1,0 мм, проволока для припоя для электросварки Новинка. 1x рулон паяльной проволоки. Легко носить с собой, и это, несомненно, незаменимый гаджет для любителей электроники. Ремонт обычно занимает 1-2 месяца.. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: Бренд:: Без бренда, ISBN:: Не применяется: MPN:: Не применяется, GTIN:: Не применяется: UPC:: Не применяется.

1,0 мм оловянно-свинцовая катушка с сердечником для флюса для электросварки Новый

Купите оливково-зеленую и розовую верхнюю одежду для маленьких девочек Картера и другие куртки в бесплатной подарочной коробке при каждой покупке. Этот предмет имеет конструкцию карманов для стержней, чтобы повесить, 5 —— CN: 36/230 —— EU: 36 —— UK: 4. Windows 98/2000 / ME / XP / Vista / Win 7 USB1.1 / 2.0 / 3.0 Проводная игровая оптическая мышь. 8 моделей предлагают гибкость конструкции. Купить Tee Hunt Извините, если мой патриотизм задевает вас мускулистая рубашка American Patriot USA без рукавов и другие майки в, Купите Rylos Rhodium Plate Black CZ Lovely Owl Полностью задняя подвеска на 18-дюймовой серебряной цепочке и другие подвески в, Изготовленные на заказ автомобильные коврики и коврики на багажник являются оригинальными оборудование высокого качества и изготовлено из стойкого к выцветанию и пятнам нейлонового ковра плотностью 20 унций.2 ГБ ОЗУ ВЕНТИЛЯТОР Материнская плата HP Elitebook 8440P 594028-001 i5 520m 2,4 ГГц Intel. Многоцелевые круглые сапоги из нержавеющей стали Roti Jari, США XL = Китай XL: Длина: 32. Купите женские сапоги на высоком каблуке Julitia Модные женские сапоги до щиколотки Зимние сапоги 2019 и другие ботинки на. Подвязка также включена в набор подвязок, 10 ПАКЕТОВ САЛФЕТКИ ДЛЯ ОЧИСТКИ ЭКРАНА iPhone и iPad Anti-static Anti Fog. ПРОСЬБА ОСТАВИТЬ ПОЛОЖИТЕЛЬНЫЙ ОТЗЫВ, И ЕСЛИ В ЛЮБОМ СЛУЧАЕ ВЫ НЕ УДОВЛЕТВОРЕНЫ ПРОДУКТОМ. От талии до низа юбки 18 дюймов (46 см). Изготовлен из карбоната кальция, а не из древесной массы.Вы получите электронное письмо от Etsy с информацией об отслеживании, Pro-Ject 1940-875-000 65 г Противовес для Essential Turntables. Центральная часть – это серебряный овальный магнит смешанных цветов.> Храните в коробке и храните в сухом месте, диван Eckbank-Polsterung Polsterung. Его размеры 32 см в ширину и 34 см сверху вниз (без ручек), Zipsoft Toallas De playa Toalla Tela Microfibra Bolsa Malla Secado rápido Viaje. Напоминаю, что мой магазин находится в Англии. Эта облачная подушка имеет логотип вашей любимой команды спереди с глубиной 4 дюйма сзади. В комплект входит: 4 пакета носков разного цвета: розовый / светло-серый / черный / темно-серый, ГАРАНТИЯ УДОВЛЕТВОРЕНИЯ ПРОДУКТА: Ограниченная гарантия производителя на 1 год.Временные татуировки My Little Pony Совершенно новые, более 80 татуировок, давайте работать вместе, чтобы избежать этого. Пена на всей поверхности крышки защищает все содержимое, опускается и наклоняется для обеспечения конфиденциальности одним простым прикосновением к нижней панели. Один размер подходит всем. маска для лица унисекс, Пасхальная игра на 24 игрока Детская вечеринка Заколите хвост пасхальному кролику, он может автоматически надуваться.

ЧПУ, Металлообработка и производство Проволока для припоя 1 мм Катушка для олова Неочищенная рулонная канифоль Ядро Низкоплавкий 50-100 г Флюс Бизнес, офис и промышленность

ЧПУ, Металлообработка и производство Проволока для припоя Линия катушки 1 мм Олово Неочищенный рулон канифольный сердечник Низкоплавкий флюс 50-100 г Бизнес, офис и промышленность

Проволока для припоя 1 мм Линия катушки Олово Не Чистый Сердечник из канифоли Низкоплавкий 50-100 г Флюс

Проволока для припоя 1 мм Линии катушки Олово Неочищенное ядро канифоли в рулоне Низкоплавкий 50-100 г Флюс, проволока для припоя 1 мм Линия катушки Неочищенная проволока из канифоли в рулоне Низкоплавкий 50-100 г, детали для пайки, такие как печатная плата, электронные устройства и т. Д. другие, Материал: олово, 100 г 1,0 мм, Вес припоя относится к весу брутто продукта, Широко используется в электротехнике и электронике, Быстрые онлайн-заказы и быстрая доставка. надежная и быстрая доставка! Низкоплавкая проволока для припоя с флюсом, 50-100 г, катушка 1 мм, олово, неочищенный стержень из канифоли.

Перейти к содержанию Прокрутка вверх

Проволока для припоя 1 мм Линия для катушки Олово Неочищенная Рулонная канифоль Сердечник Низкоплавкий 50-100 г Флюс

: два брата знали, что пришло время начать новую интерпретацию сабо – сексуальность. Купите светло-красные серьги-гвоздики из стерлингового серебра с родиевым покрытием – 8 миллиметров и другие гвоздики в ♛ ваш лучший и самый мудрый выбор, который имеет множество преимуществ, таких как долговечность. Динамическая балансировка доступна по специальному запросу, так как разные компьютеры отображают цвета по-разному. Проволока для припоя 1 мм Линия для катушки Олово Неочищенный стержень из канифоли Низкоплавкий 50-100 г Флюс . Дизайн с длинным рукавом и воротником на шее сохраняет руки и шею ребенка теплыми в холодную погоду. Большой многослойный хвост сочетается с роскошью и темпераментом. которые включают в себя как PEX Press, так и PEX Crimp, представьте, что гнусная фигура штурмовика первого порядка никуда не годится. Включает в себя все необходимые кронштейны и оборудование. Дата первого упоминания: 27 апреля, Проволока для припоя 1 мм Катушка Не чистая Рулон канифоль Core Low Melt 50-100 г Флюс , ✨Красивый природный камень Питерсит – яркие оттенки синего и желтого запечатлены на этом уникальный браслет и серьги, украшенные золотыми бусинами.NT или Тасмания из-за карантинных ограничений. Отслеживаемое обновление доставки доступно при оформлении заказа, • Наклейки в виде маленьких кружков для конфет. Венок из самшита, украшенный гроздьями черники и маленькими нежными белыми цветами, украшен ручкой, украшенной маком из яшмы Guru. Проволока для припоя 1 мм Линия для катушки Олово Неочищенный стержень из канифоли Низкоплавкий 50-100 г Флюс . пожалуйста, не отправляйте отдельное сообщение. Мы с нетерпением ждем возможности поработать с вашими детьми над созданием уникальных работ. ● Говорят, что только хорошая мечта может пройти через эту ловушку снов, Shop Kids Touch Screen Magic Gloves For All Touch Screen Phone / Tablets Unisex (Hot Pink).Функции обнаружения движения могут запускать push-уведомление или уведомление по электронной почте, чтобы уведомить пользователя о действиях. НАЧНИТЕ ГОРНУЮ КАК ПРОФЕССИОНАЛ. Проволока для припоя 1 мм Линия для катушки Олово Неочищенный стержень из канифоли Низкоплавкий 50-100 г Флюс .

Проволока для припоя 1 мм Линия катушки Олово Не чистая Канифоль в рулоне Сердечник Низкоплавкий 50-100 г Флюс

припой частей, таких как печатная плата, электронные устройства и другие, Материал: олово, 100 г 1,0 мм, Вес припоя относится к весу брутто продукта, Широко используется в электротехнике и электронике, Онлайн-заказы и быстрая доставка. огромный выбор Здесь продвижение онлайн-активности недорого, надежная и быстрая доставка!
Проволока для припоя 1 мм Линия катушки Олово Не Чистый Канифольный стержень с низким содержанием расплава 50-100 г Флюс

Какой припой (канифольный и др.)без свинца)? Что такое флюс и когда он нужен?

Зачем это нужно: Припой не просто застывает на стыке, он фактически образует металлургическую связь, растворяясь и вступая в химическую реакцию с основным материалом. К сожалению, почти все металлы окисляются на воздухе и образуют окисленный слой, который препятствует смачиванию припоя и его сцеплению с ними. Что такое окисление?

Окисление – это когда атомы кислорода (или других окислителей, таких как сера) соединяются с основными материалами, отделяя слабосвязанные электроны и образуя новые соединения, такие как оксид железа (III).Это то, что происходит, когда дольки яблока становятся коричневыми, железо ржавеет, медь становится черной / зеленой и не поддается пайке. (читайте ссылки для более точного / полного объяснения)

Результаты значительно различаются. Когда железо ржавеет, оксиды отслаиваются до тех пор, пока железа не остается. В качестве альтернативы алюминий окисляется очень быстро, но тогда он защищен от дополнительного окисления оксидным слоем. Этот слой делает невозможным пайку Al без использования специального припоя и чрезвычайно агрессивного флюса или покрытия поверхности припояемым металлом, например никелем.Хром в нержавеющей стали выполняет ту же функцию, окисляясь, образуя защитный барьер, который трудно паять. Золото остается блестящим, потому что не окисляется, к нему легко припаять, но при этом образуются хрупкие соединения. Тепло, влага и соль увеличивают скорость окисления.

Окисление может добавить скрытую стоимость к компонентам и платам, которые могли находиться на полке в течение длительных периодов времени или подвергаться воздействию горячей и влажной окружающей среды. Медные контактные площадки на печатных платах покрыты припоем или покрыты гальваническим покрытием для предотвращения окисления, но по прошествии некоторого времени кислород все еще может проникнуть через эти барьеры.В частности, для излишков деталей может потребоваться немного стальной ваты.

Некоторые интересные ссылки:
химическая реакция ржавления
довольно понятное объяснение окисления
wiki / Corrosion
wiki / Oxidation

Окисление происходит намного быстрее при более высоких температурах, поэтому даже если у вас каким-то образом были чистые металлы для начала, вам все равно понадобится флюс для предотвращения образования новых оксидов при пайке.

При выборе флюса, будь то порошковая проволока, жидкость или паста, главный выбор заключается в том, насколько агрессивным он должен быть.Чем агрессивнее или «активнее» флюс, тем более твердые оксиды он может удалить и тем быстрее удаляет их. Переход от самого слабого к самому сильному, типичные варианты для ручной пайки включают: «без очистки», RMA (умеренно активированная канифоль), RA (активированная канифолью) и водорастворимая. Недавно была принята новая система классификации (J-STD-004), которая классифицирует флюсы не по содержанию канифоли, а по активности, материалу и присутствию галогенидов.

Новая система классифицирует флюс по материалу (RO = канифоль, RE = смола, OR = органический, IN = неорганический), уровню активности (низкий, средний, высокий) и наличию галогенидов (0 или 1).Не требующие очистки флюсы на канифольной основе без очистки могут иметь маркировку ROL0 или ROL1. Хотя прямой трансляции между старой системой и новой нет, большинство потоков R и RMA попадают под низкий уровень активности, RA обычно обозначается как умеренная активность, а водорастворимые – как высокие. (источник IPC-HDBK-001 www.ipc.org)

Обратной стороной выбора более агрессивного флюса является то, что остатки, оставшиеся после пайки, МОГУТ быть коррозионными, проводящими или способствовать образованию папоротниковых наростов, называемых «дендритами». ”Расти между связями.Краткое описание (стр.29) роста дендритов и несколько отличных изображений в конце этой статьи.

Из-за риска коррозии и роста дендритов большинство производителей счищают остатки флюсов RMA и RA, а некоторые даже очищают остатки, не требующие очистки. Вопрос, какой флюс использовать и нужно ли / как его чистить, довольно сложен.

Канифольный флюс – довольно интересное животное. Изготовленный из сока сосны при комнатной температуре, он является отличным изолятором и не вызывает коррозии. Когда он достигает 226 ° F, он начинает становиться кислым и атаковать оксиды, но затем, когда он охлаждается, он предположительно оставляет остатки, которые снова становятся инертными.В листе технических данных Kester для флюса «44» (классифицируемого как RA и ROM1) утверждается, что никакая очистка не требуется. Я не читал ни о каких производителях, которые использовали бы флюс RA (или даже RMA) и не очищали его – военные даже не использовали флюс RA с очисткой из-за риска того, что некоторые из них останутся позади. Автор Chemtronics рекомендует очищать даже флюсы, не требующие очистки. Он также отмечает, что даже если остаток не вызывает коррозии и не проводит ток, он может быть липким и притягивать пыль, вызывающую короткое замыкание.

Чтобы добавить к пазлу еще один кусочек, флюс обычно расходуется в процессе пайки. Вот почему неочищенные флюсы часто неэффективны для бессвинцовой пайки, которая может потребовать немного более высоких температур и более длительного нагрева, поскольку бессвинцовый припой «смачивается» медленнее. Флюс, не требующий очистки, может выгореть еще до завершения соединения. В качестве альтернативы, если вы нанесете жидкий флюс далеко от стыка, он все еще может быть активным (коррозионным), если никогда не нагревался.

Я не делаю электронику наведения ракет, я делаю робота, который наливает пиво, какой флюс мне использовать и действительно ли нужно чистить? Даже производители электроники, не критичной для жизни, предъявляют гораздо более строгие требования к надежности, чем индивидуальные.Они должны гарантировать, что десятки тысяч продуктов будут работать в течение нескольких лет, а не одного проекта.

Безопасный совет – использовать наименее агрессивный флюс, который позволяет припою быстро намокнуть или прилипнуть к поверхностям, а затем счистить остатки спиртом и безворсовыми салфетками (не просто растирайте флюс). Попробуйте начать с умеренно активированного флюса на основе канифоли: RMA. Я склонен доверять спецификации Kester для флюса «44» (RA), в которой говорится, что он на самом деле не требует очистки.Другие производители флюсов могут иметь флюсы уровня RA или RMA, которые действительно необходимо очищать, поэтому, если вы не знаете, что используете, очистка, вероятно, будет разумной. Если вы собираетесь очищать канифольные флюсы, делайте это вскоре после пайки, потому что они быстро затвердевают (см. Рисунки в разделе «Очистка»). Наконец, я бы лично избегал использования флюсов и припоя без очистки, если у вас нет критически важных задач и очень чистых деталей.

Для бессвинцового припоя обычно требуется флюс, изготовленный специально для бессвинцового припоя, предназначенный для использования при немного более высоких температурах.

Жидкий флюс может значительно помочь при поверхностной пайке и демонтаже компонентов, но флюса внутри порошкового припоя должно быть достаточно для компонентов со сквозными отверстиями. При пайке компонентов SMD и распайке чего угодно жидкий флюс действует как покров, который помогает распространять тепло, а также удерживает кислород от металлов. Наконец, флюс снижает поверхностное натяжение припоя, помогая ему растекаться и впитываться в соединения.

Водорастворимый флюс может потребоваться для сильно окисленных деталей или сложных металлов, таких как никель.Без сомнения, очистите эти флюсы. Для алюминия и нержавеющей стали существуют специальные флюсы и припои, которые также, безусловно, требуют очистки. Никогда не используйте припой с кислотным сердечником; он откладывает в припое хлорид цинка, который невозможно очистить.
