Берем паяльник в руки!
Как и при других работах, так и при пайке деталей есть свои секреты и особенности. Некоторые думают: всё просто — включил паяльник, взял припой, канифоль и паяй себе сколько угодно!
В отличие от сварки, где происходит плавление соединяемых деталей, пайка – это своего рода “склеивание” двух (и более) элементов при помощи специального сплава- припоя, разогретого до необходимой температуры. Уметь правильно паять — это своего рода искусство. Чтобы хорошо и качественно паять, нужно знать некоторые основные секреты пайки, о которых и пойдёт речь в этой статье.
Хороший паяльник
Конечно первое, что вам нужно — это паяльник. Паяльники, выпускаемые промышленностью, различаются в основном по их мощности. Самые распространенные – 25, 40, 65, 80 и 100 Ватт. Для радиолюбительской практики желательно иметь несколько видов паяльников различной мощности для пайка различных деталей:
-
Для мелких радиоэлементов – резисторы, транзисторы, конденсаторы, микросхемы вполне пригоден паяльник мощностью 25 Ватт.
-
Для пайки более крупных вещей – радиаторы микросхем, толстые провода, мощные клеммы необходим паяльник помощнее: Ватт на 40- 60.
Большинство из них работают от сети ~ 220В и не контролируют температуру нагрева жала.
Один из секретов качественной пайки — чистота жала паяльника и его нагрев. Если жало грязное, им трудно работать — плавиться припой будет, а к поверхности жала не прилипнет. Жало надо обязательно зачистить и залудить — покрыть тонким слоем припоя. Делают это так. Разогрейте паяльник и зачистите его жало напильником или шлифовальной шкуркой. Опустите жало в канифоль, а затем прикоснитесь им к кусочку припоя. В слое расплавленного припоя поводите жало по деревянной палочке (или по подставке) так, чтобы вся поверхность его покрылась слоем припоя. Со временем жало будет покрываться окисным налетом темного цвета, мешающим пайке. Вот тогда снова залудите его.

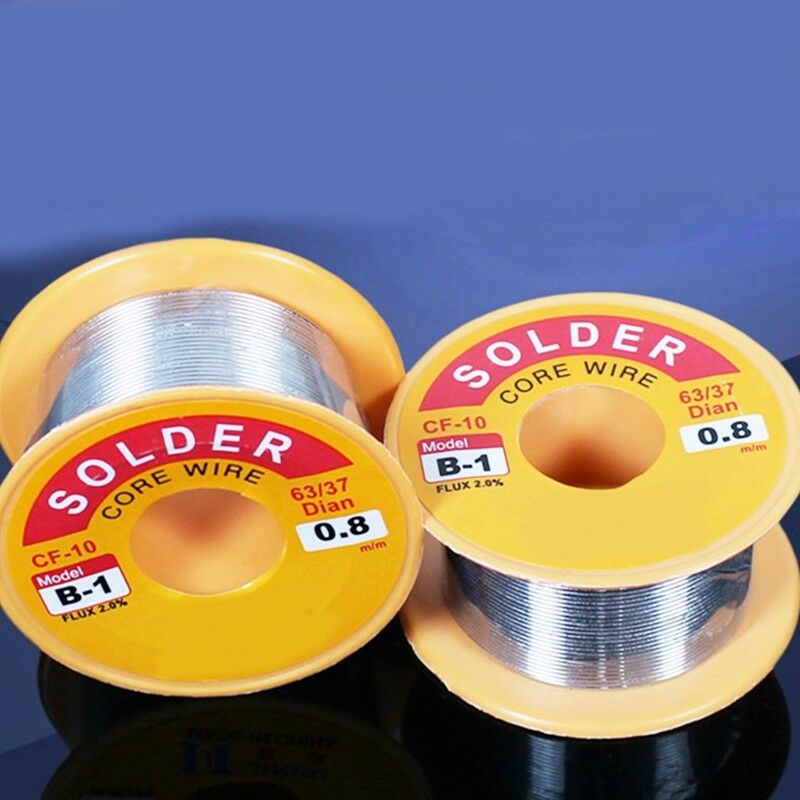

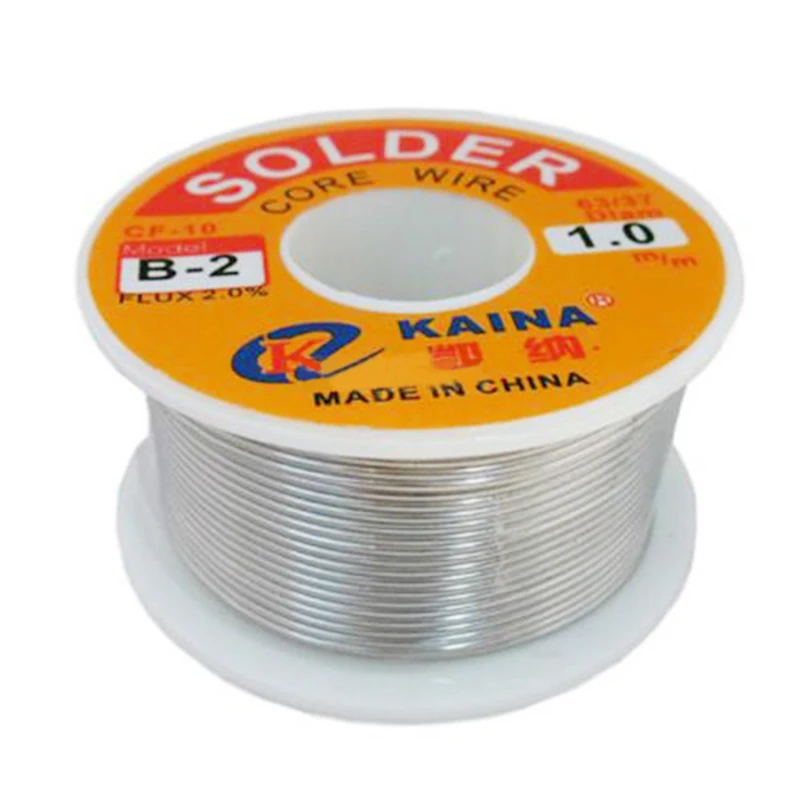

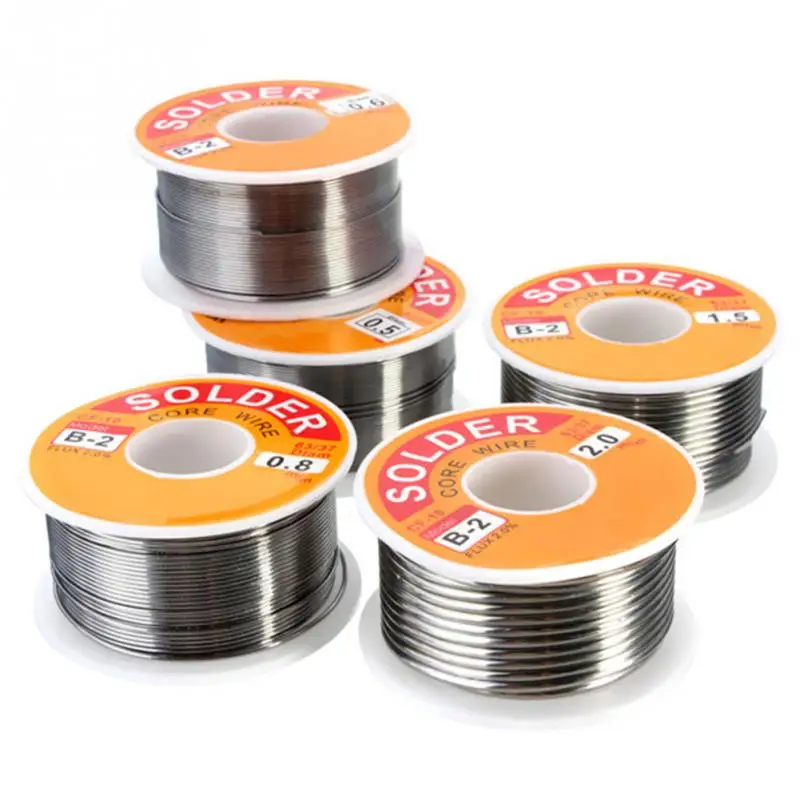

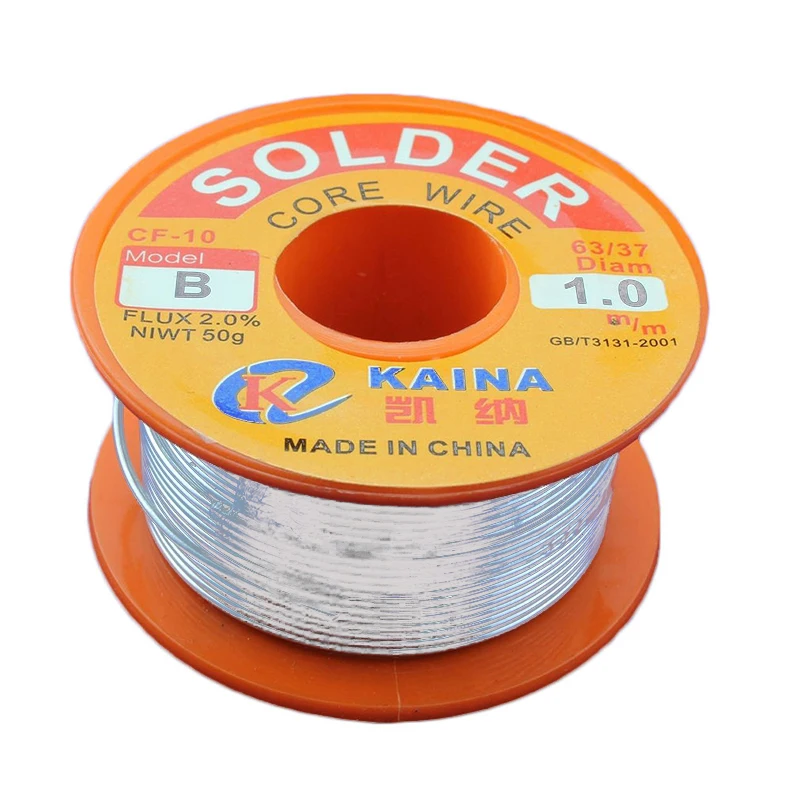

Припой
Кроме паяльника есть несколько других вещей, которые считаются необходимым для хорошего пайки.
Конечно, один из которых — это припой. Требования к припою – тягучесть и хорошая смачиваемость в расплавленном виде, хорошее механическое соединение деталей в твердом виде. Припоем называется легкоплавкий металлический сплав, которым спаиваются провода и выводы деталей. При радиомонтаже чаще применяют оловянно-свинцовые припои, представляющие сплав олова и свинца. Температура плавления припоя 180 — 200° С. Обозначаются они тремя буквами — ПОС (припой оловянно-свинцовый), например: ПОС-40, ПОС-60 цифры — это содержание олова в процентах. Самый распространённый припой ПОС-61 с канифолью. Он состоит из 61% олова и 39% свинца с флюсом в центре припоя.
Кроме этого существуют припои и с более низкой или высокой температурой плавления:
сплав Вуда: Олово- 12,5%, Свинец- 25%, Кадмий- 12,5%, Висмут- 50%. Температура плавления- 60,5 град/С.
припой ПСр-25: Медь- 40%, Серебро- 25%, Цинк- 35%. Температура плавления- 780град/С.
Флюс
На качество пайки, в первую очередь, влияет наличие окислов на спаиваемых деталях.
При окисленной (или загрязненной) поверхности детали ухудшается смачиваемость, и следовательно припой плохо или вообще не прилипнет к спаиваемой детали.
Для улучшения смачиваемости, кроме зачистки поверхности, применяются так – же и химические соединения – флюсы. Флюсы — это противоокислительные вещества. Они применяются для того, чтобы подготовленные к пайке места деталей или проводников не окислялись во время пайки. Без флюса припой может не прилипнуть к поверхности металла.
Флюсы условно делятся на пассивные и активные.
Самый простой пример пассивного флюса – канифоль. Используется для соединения медных деталей. Применяется так – же и в виде спиртового раствора (СКФ). В виде раствора свойства канифоли даже лучше, чем в твердом виде: раствор позволяет проникать в труднодоступные участки соединений.
К активным флюсам можно отнести различные химические соединения на основе кислот или щелочей. Применяются они для пайки изделий, когда канифоль малопригодна: черные металлы, сталь, алюминий, драгоценные металлы.
Таких флюсов достаточно много, самые распространенный из них – паяльная кислота.
Пайка радиоэлементов активными флюсами допускается лишь в крайних случаях и требует обязательной отмывки остатков флюса при помощи растворителей! Кроме этого почти все активные флюсы обладают еще и проводимостью, что так – же требует обязательного удаления остатков флюса после пайки.
Обязательно, соблюдайте правила безопасности при пайке: мойте руки после пайки теплой водой с мылом, не вдыхайте пар от расплавленного припоя! Помните, что при пайке выделяются вредные для здоровья пары олова и свинца. Ни в коем случае нельзя наклоняться над местом пайки и вдыхать испарения. Летом старайтесь паять у открытого окна, зимой чаще проветривайте помещение. Хорошо бы иметь вытяжку над рабочим местом!
Вспомогательные инструменты для пайки
Вы должны иметь удобный держатель для паяльника. Бывают просто подставки, подставки вместе с очисткой наконечника жала паяльника.
Другой инструмент, которым часто пользуются — это вакуумный экстрактор припоя. Они бывают механическими, которые удаляют припой разогретый паяльником, и совмещенные модели с насадкой для разогрева места демонтажа(подключаются к сети 220В). Считается, что это один из недорогих и лучших способов освободить деталь от припоя.
Конечно, есть и другие вещи, которые помогут с пайкой, например, хорошо освещенное место работы, пинцеты с защёлкой, лента для выпайки, приспособление «третья рука» и т.д.
Секреты пайки
Если вы паяете радиодетали, чувствительные к перегреву — используйте теплоотвод. Это может быть обычный пинцет, утконосы или плоскогубцы. Придерживайте ножку радиодетали во время пайки. Если надо спаять концы двух залуженных проводников, плотно прижмите их друг к другу и к месту касания приложите паяльник с каплей припоя на конце жала. Как только место спайки прогреется, припой растечется и заполнит промежутки между проводниками.
Во время налаживания конструкций приходится перепаивать проводники или заменять детали. Это нужно учитывать при монтаже. Так, концы деталей, соединяющиеся согласно схеме с общим проводником, следует припаивать не в одной точке, а на некотором расстоянии друг от друга. Не рекомендуется закручивать концы деталей вокруг проводника.
Если вы делаете плату с большим количеством компонентов, сначала подумайте о порядке, чтобы все радиодетали уместились на ней. Учитывайте размер деталей, а также нагрев во время работы.
Если вы паяете многожильный провод — сначала снимите с него необходимый отрезок изоляции, скрутите жилки провода, а затем облудите его припоем. Если вы будете залуживать лакированный провод (ПЭЛ, ПЭВ), зачистите это место шлифовальной шкуркой или перочинным ножом и поднесите кусок канифоли. Плавным движением паяльника равномерно распределите припой по залуживаемой поверхности.
Места проводников и деталей, предназначенных для пайки, должны быть зачищены до блеска. Тщательно зачищенный проводник кладут на кусок канифоли и хорошо прогревают паяльником. Канифоль быстро расплавится, а имеющийся на паяльнике припой растечется по проводнику. Поворачивая проводник и медленно двигая по нему жало паяльника, добейтесь равномерного распределения припоя по поверхности проводника.
Теперь берите паяльник в руки и воплотите свои мечты в реальность, произведите впечатление на своих друзей своими интересными электронными самоделками!
Набор для пайки ?1 (припой ПОС-61 канифоль сосновая кислота паяльная)
Каталог товаров
Каталог товаров
Оплата заказа по номеру
Введите номер заказа для оплаты
Описание
Набор для пайки.
Включает в себя: Припой ПОС-10 гр., Канифоль сосновая-20 гр., кислота паяльная-15 мл.
Под заказ: доставка до 14 дней 279 ₽
Заполье
Тосно
В наличии 266 ₽
Бокситогорск (6)
Лодейное Поле (4)
Тихвин (3)
В наличии 279 ₽
Васкелово (4)
Великий Новгород (5)
Волхов (5)
Выборг (3)
Выра (5)
Вырица (10)
Гатчина (4)
Грузино (5)
Зеленогорск (1)
Кингисепп (2)
Кириши (5)
Кировск (2)
Колпино (4)
Колтуши (4)
Коммунар (2)
Лосево (5)
Луга (2)
Морозова (3)
Мурино (2)
Ново-Токсово (2)
Отрадное (3)
Песочный (4)
Приозерск (4)
Псков (8)
Романовка (5)
Рощино (6)
Всеволожск (3)
Сестрорецк (2)
Сиверский (5)
Сланцы (3)
Сосново (3)
Сосновый Бор (4)
Токсово (3)
Ульяновка (3)
Черемыкино (3)
Характеристики
- Размеры
Длина:
45 мм
Ширина:
45 мм
Высота:
100 мм
- Размеры в упаковке
Длина упаковки:
45 мм
Высота упаковки:
100 мм
Ширина упаковки:
45 мм
- Вес, объем
Вес брутто:
0.
Вес нетто:
0.08 кг
- Другие параметры
Материал:
олово, канифоль, кислота паяльная
Назначение:
для паяния не больших деталей: микросхем, деталей для поверхностного монтажа
Производитель:
Инструм-Агро
Страна происхож.:
Россия
Торговая марка:
КУРС
Отзывы
Пока никто не оставил отзыв о товаре.
Авторизуйтесь! И будьте первым!
Характеристики
Торговый дом “ВИМОС” осуществляет доставку строительных, отделочных материалов и
хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой
базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в
оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с
учетом веса и габаритов груза, а также километража до места доставки.
Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.
Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.
- Возврат товара надлежащего качества
- Возврат и обмен товара ненадлежащего качества
ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если
указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства,
пломбы, фабричные ярлыки, упаковка.
Доп. информация
Цена, описание, изображение (включая цвет) и инструкции к товару Набор для пайки ?1 (припой ПОС-61 канифоль сосновая кислота паяльная) на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.
Купить Набор для пайки ?1 (припой ПОС-61 канифоль сосновая кислота паяльная) в магазине Кингисепп вы можете в интернет-магазине “ВИМОС”.
Сертификаты
26145464 Отказное письмо ? 967.pdf
Статьи по теме
- Выбираем веревку
- Подольский аккумулятор: признанный лидер в своем сегменте
1988 Проект OSHA PEL – Припой с канифольным сердечником | NIOSH
Комментарии OSHA к Окончательному правилу проекта по загрязнителям воздуха от 19 января 1989 г., извлеченные из 54FR2332 et. сл. Это правило было возвращено Окружным апелляционным судом США, и ограничения в настоящее время не действуют.
CAS: Нет; Химическая формула: Отсутствует
Ранее OSHA не налагала ограничений на продукты пиролиза припоя со смоляным сердечником.
Основываясь на ПДК ACGIH, Агентство предложило 8-часовое средневзвешенное значение 0,1 мг/м 9 .0013 3 для этих соединений в пересчете на формальдегид. OSHA определило, что предел TWA в 0,1 мг/м 3 необходим для предотвращения тяжелых раздражающих реакций у рабочих, и Агентство включило этот предел в свое окончательное правило. Это ограничение применяется к продуктам термического разложения канифольного припоя (от 3 до 6 процентов канифоли и от 30 до 70 процентов оловянно-свинцового припоя) (Лозано и Мелвин, неопубликованные данные, цитируемые в ACGIH 1986/Ex. 1-3, p. 514).
Двухнедельное воздействие этих продуктов на морских свинок и крыс при средней концентрации 0,96 мг/м 3 вызывали снижение скорости прибавки в весе у самцов морских свинок, аномальное соотношение веса печени к массе тела у морских свинок обоих полов и аномальное соотношение массы сердца к массе тела у самцов крыс (Industrial Bio-test Lab, Inc., цитируется в ACGIH 1986/Ex.1-3, стр.
514). Легкие животных, подвергшихся воздействию в этом же исследовании, были гиперемированы.
У людей сообщалось о легком раздражении бронхов при дозе 1 мг/м 3 (Industrial Bio-test Laboratories, Inc. 1967, цитируется в ACGIH 1986, с. 514). Несколько рабочих, которые хронически подвергались воздействию таких высоких концентраций, как 0,15 мг/м 3 , должны были быть отстранены от воздействия из-за стойкого раздражения верхних дыхательных путей; когда концентрации поддерживались ниже 0,1 мг/м 3 , о таком раздражении не сообщалось (Christy 1965, цитируется в ACGIH 1986/Ex. 1-3, p. 514). В исследовании, предназначенном для количественной оценки уровней реакции на дозу для раздражения у людей-добровольцев, субъекты подвергались воздействию этих продуктов в течение 15 минут при концентрациях альдегидов (измеряемых как формальдегид, который является лучшим косвенным показателем продуктов пиролиза канифоли) от 0,04 до 0,2 мг/л. м 3 (Служба общественного здравоохранения США, 1965 г.
, цитируется в ACGIH 1986/Ex. 1–3, стр. 514). Субъекты обнаружили запах при концентрации 0,07 мг/м 3 , а 80 процентов субъектов сообщили об умеренном или сильном раздражении глаз, носа и горла при концентрациях 0,12 мг/м 3 или выше. При уровнях ниже 0,05 мг/м 3 менее 10 процентов субъектов испытывали раздражение. Раздражение слизистых оболочек наблюдалось у 30 процентов субъектов, подвергшихся воздействию 0,07 мг/м 3 (Служба общественного здравоохранения США 19).65, как указано в ACGIH 1986/Ex. 1-3, с. 514).
NIOSH (пример 8-47, таблица N6B; Tr. p. 3-97 – 3-98) не согласился с выбором OSHA предела TWA 0,1 мг/м 3 и рекомендовал верхний предел 0,1 частей на миллион в течение 15 минут. Кроме того, NIOSH (единственный комментатор записи о нормотворчестве) считает, что эти продукты термического разложения являются вероятными кандидатами для отдельного нормотворчества 6(b).
OSHA устанавливает 8-часовой предел TWA в 0,1 мг/м 3 в пересчете на формальдегид для продуктов пиролиза припоя со смоляным сердечником.
