Шариковая или роликовая каретка? | Prostanki

Главная / Новости / Шариковая или роликовая каретка?

Доброго времени суток, дорогой друг!

Сегодня мы расскажем, какой тип каретки предпочтителен при выборе форматно—раскроечного станка (ФРС).

---

Существуют несколько типов каретки: шариковая и роликовая.

Шариковая каретка: элементом качения является стальной шарик, движущийся по плоским направляющим.	Роликовая каретка: элементом качения является стальной ролик большого диаметра, движущийся по закаленным цилиндрическим направляющим.

---

Требует тщательного технического обслуживания и контроля состояния направляющих. Необходимо постоянно проверять состояние направляющих и очищать их.

Каретка с таким типом конструкции практически не требуют технического обслуживания. Достаточно один раз в неделю протирать цилиндрические направляющие.

---

Основной минус: Направляющие каретки подвержены интенсивному износу при попадании пыли и грязи в сепаратор (обойма, которая держит шарики), пыль начинает коксоваться, впоследствии каретка будет «скакать», а также на шариках создаются «бороздки», каретка начинает стучать и медленно работать.

При потере самого ролика, можно его приобрести, и установить в каретку, в отличие от шариковой конструкции каретки, при износе шариков, необходимо менять всю каретку целиком, а это затратно.

---

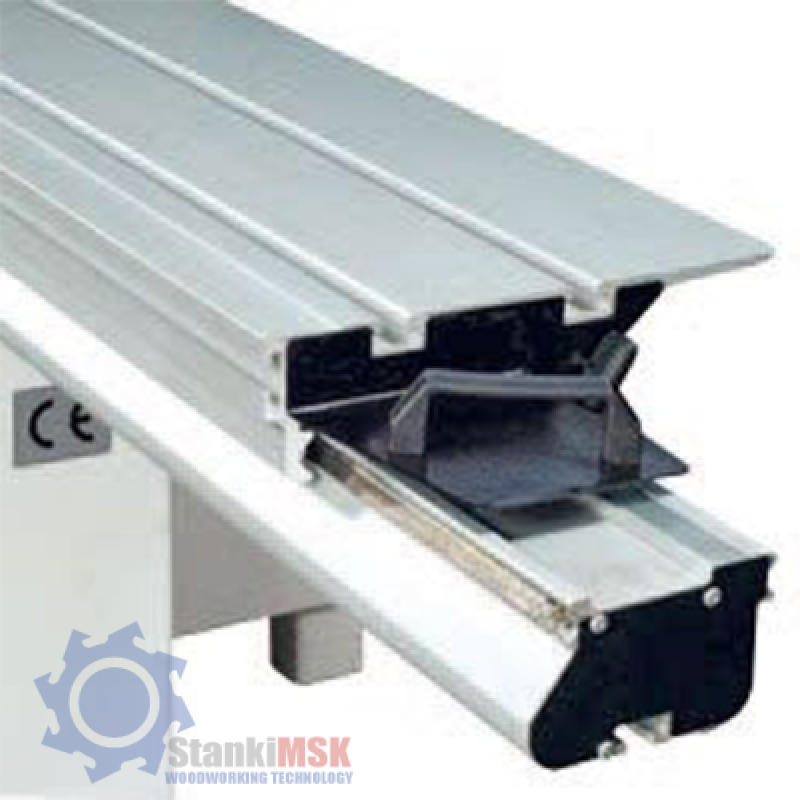

Представляем принцип работы роликовой каретки в разрезе на форматно — раскроечном станке Zaitec zt-3200S3.  Станок в наличии!



---

Распил на форматно — раскроечном станке Zaitec zt-3200S3. Подробнее о станке!

Форматно-раскроечные станки Filato FL-3200F и FL-3200G также производятся с роликовой кареткой.

Filato FL-3200F	Filato FL-3200G
Станок в наличии!	Станок в наличии!

---

Обратите Ваше внимание на
кромкооблицовочный станок Filato FL — 91.
Такой станок необходим на каждом производстве мебельных деталей, так как станок облицовывает не только прямолинейные детали, но и криволинейные, а также детали под углом.

СТАНОК В НАЛИЧИИ!                                                                             ПОДРОБНЕЕ О СТАНКЕ

---

Также просим Вас ответить на несколько вопросов !

ПРОЙТИ ОПРОС НА ТЕМУ «СТАНКИ»

   Нам важно Ваше мнение!

---

Наши телефоны:
Гор. тел.: +7 (727) 251-65-17, вн. 215, 216, 217
Моб.тел.: +7 771 552 29 21
+7 771 747 04 29
+7 771 747 04 30

С уважением, ProStanki.kz

---

ProStanki.kz — правильные станки за правильные деньги!

Регистрация

Регистрируйтесь сейчас и Вы выполучите ещё больше информации.

Логин *

Сфера деятельности – Выбрать -Изготовление корпусной мебелиИзготовление мягкой мебелиПродажа мягкой мебелиПродажа корпусной мебелиУслуги по распилу и наклейки кромкиМебельная фурнитура и комплектующиеПродажа станков и оборудованияПрочее

Электронная почта *

Город

Мобильный телефон *

Даю согласие на получение рекламной информации от компании “ДСП Центр”

// // //AmoCRM

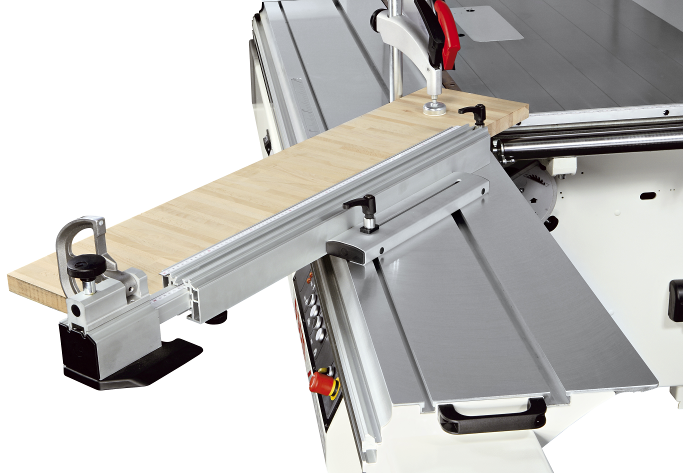

Форматно-раскроечный станок S315 каретка 3,2м

w3.org/2001/XMLSchema-instance”> Форматно-раскроечный станок S315 предназначен для качественного чистого раскроя щитов древесины, ДВП, односторонних и двухсторонних ламинированных ДСП и также ДСП облицованных декоративными пленками.

Мощный и стабильный корпус машины гарантирует отсутствие вибрации и надёжность в работе.

• Новейшая SWS модель каретки с прецизионной настройкой горизонтальных и вертикальных роликов. Обеспечивает движение каретки по двум осям в горизонтальной и вертикальной плоскости, что гарантирует высокую точность и плавность перемещения. Изобретение обеспечило отличное качество хода, наивысшую точность и плавность. Устойчивость к скручиванию и деформации на выносных режимах работы каретки. Каретка имеет пошаговый фиксатор каждые 50мм. Интегрированная система очистки – очищает направляющие самостаятельно при каждом движении каретки. Система не требует дополнительного смазывания и технического обслуживания.
• Блок управления удобно расположен на передней панели станка. Настройка по высоте и наклону основной пилы регулируются с помощью маховиков на передней панели корпуса станка. Показания угла наклона отражены на жидкокристаллическом дисплее с отличной контрастностью, на котором отчетливо видны настраиваемые параметры.
• Параллельный упор оснащён жидкокристалическим цифровым дисплеем, установка упора с помощью маховиков грубой и точной подстройки также расположеных на фронтальной панели станка – только на станках WEGOMA ! фиксация упора с помощью электронной системы тормоза.
• Поперечный рабочий стол выдерживает весовую нагрузку до 150кг! это гарантирует высокую точность реза без малейших отклонений. Оснащён телескопическим упором для распила заготовок до 3,2м.
• Боковой телескопический упор выдвижной элемент телескопического упора оснащён подшипниками, что обеспечивает плавность хода без толчков и рывков. Распил заготовок до 3,2м.
• Пильный узел с поворотным сегментом изготовлен полностью из серого чугуна для обеспечения стабильности, высокой прочности и долгого срока службы.
• Подрезной узел включён в стандартную комплектацию и оснащён отдельным электродвигателем с ременным приводом. Имеет регулировку по высоте, наклону и соосности к основной пиле. Обеспечивает качественный рез без сколов и трещин.
• Поддержка 3 режимов работы 3000, 4000, 5000 об/мин (ременной привод)
• Электродвигатель основной пилы 4,0 кВт
• Элетродвигатель подрезного узла 0,75 кВт
• Передвижной зажим для фиксации заготовок

Панельные пилы [Сделано в США] Посмотрите нашу верхнюю панельную пилу по цене и функциям

Не просто покупайте панельную пилу, купите панельную пилу Trax

Все, что угодно, кроме панельной пилы Saw Trax,

Просто не режет!

Панельные пилы для работы в тяжелых условиях, от промышленного до домашнего магазина

Прецизионные герметичные подшипники и запатентованная система выравнивания

Универсальная тележка позволяет использовать плавающий фрезер, роликовые ножи или поворотный нож

Серия 1000

СРЕДНИЙ0005 Makita 5007f Saw 10 Ft. Frame
Collection

2000 Series

Тяжелая промышленность
Makita гипоид пила
10 футов. Коллекция пыли рамы

3000 Series

Тяжелая промышленная
10 ″ Paud
10 Ft.

Серия Varsity

СРЕДНЯЯ ПРОМЫШЛЕННАЯ
Пила Makita 5007F с рамой 1,5 м
Сбор пыли

Серия Sign Makers

0005 Пила Makita, рамы 5 и 10 футов

Классическая серия

СРЕДНЯЯ ПРОМЫШЛЕННАЯ
Пила Makita, рамы 5 и 10 футов
Панельная пила Economy, A-La-Cart

Базовая серия

Пила № 90 Рамы , 5 и 10 футов
Пила Super Frugal, A-La-Cart

Комплект панельной пилы

Направляющая для пилы
Собери свою собственную раму
Каретка, трубы, кронштейны

Панельные пилы для тяжелой промышленности и дома Магазин

Ничего, кроме Saw Trax, просто не подходит.

Панельная пила, соответствующая вашим потребностям и бюджету.

«Больше пропилов за меньшие деньги»

Это обзор стандартных функций вертикальной панельной пилы серии 1000.

Представленные здесь функции характерны для модели 1052, но они дадут вам хорошее представление о том, на что похожи все наши вертикальные панельные пилы.

Просто нажмите на число, чтобы изучить возможности!

1. Система Accu-Glide использует 12 герметичных подшипников для легкого и точного движения.
2. Два замка каретки защищают каретку во время продольной резки или при использовании фрезера.
3. Пила Makita 5007F 15 ампер. Используются стандартные пильные диски диаметром 7,25 дюйма. Без установленного пылезащитного колпака вы можете изменять глубину резания, чтобы зарезать материал для изгиба. Блокировка лезвия для быстрой и легкой замены лезвия.
4. Опорные кронштейны для направляющих трубок обеспечивают параллельность направляющих трубок и позволяют заменять по одной трубке за раз.
5. Держатель шнура защищает ваши шнуры, удерживая их вверх и в сторону от режущего пути.
6. Канал для шланга удерживает шланг на одном уровне с катушкой и не мешает вам.
7. Пылевой шланг имеет диаметр 2 дюйма и длину 12 футов. Входящий в комплект переходник для шланга позволяет просто подключить его к некоторым магазинным пылесосам.
8. Металлический пылезащитный кожух над пилой имеет подсвечиваемое смотровое окно.
9. Вставная пластина вращающейся пилы обеспечивает более быстрый переход от стандартного к продольному распилу.
10. Стрелки для продольной резки позволяют быстро и легко настроить продольную резку.
11. Направляющие трубы имеют толщину 1/8” и покрыты никелем и хромом.
12. Складная подставка складывается спереди как лестница для удобства перемещения. Имеет 10 стопорных гаек и устанавливается на заводе.

13. Сварная стальная рама с порошковым покрытием.
14. Ножки боковой стойки обеспечивают устойчивость машины при установке.
15. Кромка упора имеет смещенный изгиб для обеспечения поперечного распила 1 ¾ дюйма. На полноразмерной машине имеется 18 опорных роликов по сравнению с 14 катками на других машинах. Второй набор отверстий для роликов материала позволяет пользователю поднимать ролики материала и начинать их рез под материалом. Это полезно для тонкого пластика, который имеет тенденцию разрушаться.
16. 5-дюймовые транспортировочные колеса позволяют легко перемещать всю машину. Когда машина наклонена назад на подставке, колеса отрываются от земли.
17. Пружина на отрезной ленте удерживает ленту прямо и легко читается.
18. Центральная опора для материала входит в стандартную комплектацию и поддерживает ваш материал очень близко к полотну пилы.
19. Запатентованная система Accu-Square позволяет легко выполнить однократную заводскую настройку машины и гарантирует, что ваша машина больше никогда не выйдет из строя.
20. Стопорный блок едет по кромке забора. Его можно использовать с любой стороны пилы с полосовой планкой.
21. Кронштейн Accu-Fence прикрепляется к одной направляющей, чтобы обеспечить совмещение концов направляющих.



У меня есть одна из ваших вертикальных панельных пил в нашем магазине, и это лучшая вещь, в которую я мог вложить деньги, и она стала одним из наших лучших активов, она сэкономила нам бессчетное количество часов производства. Michael Van S. Gebert Signs

Все панельные пилы Saw Trax стандартно поставляются с системой выравнивания Accu-Square, герметичными стальными роликоподшипниками, стальной рамой с порошковым покрытием, держателем шнура пилы, 2 замками каретки, кронштейном опорной полосы и 11 калибровочные стальные направляющие трубы.

В Varsity используется компактная рама шириной 5 футов. В серии 1000 используется рама шириной 10 футов. Они используются для средних требований по резке. Они имеют те же функции, что и оборудование серии Classic, включая порт для пыли, шланг для пыли, щетку для пыли, складную подставку, колеса рамы, упор / планку и двойные рип-меры.

Доступны в следующих размерах:

Компактный, 52 и 64 дюймовые поперечные резы

Полноразмерные 52, 64, 76,88 и 100 дюймовые поперечные резы.

Серия Sign Maker используется магазинами, которым нужен чистый и прочный резак, который остается прямоугольным. Он дополняет серию Varsity и 1000, добавляя систему пружинного удержания и вращающийся бритвенный нож, который подпружинен и режет вертикально и горизонтально.

Доступны в следующих размерах:

Компактный, 52 и 64 дюймовые поперечные резы

Полноразмерные 52, 64, 76,88 и 100 дюймовые поперечные резы.

Они используются для тяжелых условий резки или если у вас в магазине работают гориллы. Серия 2000 дополняет серию 1000, но использует гипоидную пилу Makita 5377NB и стальные втулки поверх пластиковых роликов. Гипоидная версия пилы с червячным приводом не требует обслуживания и не требует замены масла.

Доступны следующие размеры рам:

Полный размер 52, 64 и 76 дюймов с поперечной насечкой.

Они используются для тяжелых условий резки или если вам нужен глубокий рез или точность 10-дюймовых пильных полотен. Серия 3000 дополняет серию 1000, но использует 10-дюймовую пилу Makita и стальные втулки поверх пластиковых роликов.

Доступны следующие размеры рам:

Полный размер 52, 64 и 76 дюймов с поперечной насечкой.

Классическая панельная пила добавляет пилу Makita 5007F вместе с горизонтальной и вертикальной лентой для быстрого выравнивания, указателем продольного калибра, защитным кожухом диска, спусковым замком, вращающейся вставной пластиной, крышкой пилы со смотровым окном и твердосплавным пильным полотном с 24 зубьями. .

Доступны в следующих размерах:

Компактный, 52 и 64-дюймовые поперечные резы

Полноразмерные 52-, 64- и 76-дюймовые поперечные резы.

Серия Basic представляет собой панельный станок без пилы, поэтому вы можете использовать уже имеющуюся пилу. Используя собственную пилу, вы сэкономите деньги. Таким образом, вы также можете добавить опции и обновления, доступные для всех панельных станков Saw Trax. Включает стандартное оборудование, а также универсальную пильную пластину с прижимными планками.

Доступны размеры корпуса:

Компактные, 52- и 64-дюймовые поперечные резы

Полноразмерные 52-, 64- и 76-дюймовые поперечные резы.

Это сердце и душа любой панельной пилы, механизм слежения, который перемещает пилу. Он включает в себя каретку, в которой используются 12 герметичных подшипников, стальные направляющие трубы 11 калибра и кронштейны, которые мы используем для крепления к ним наших рам панельных пил. Если вы хотите сэкономить деньги, но иметь точность наших панельных пил или иметь возможность просто установить комплект горизонтально на стол для гибкости на рабочей площадке, это будет вашим выбором.

Новые вертикальные панельные пилы gabbiani:

Минимальное пространство, максимальная производительность

Функциональный и компактный благодаря уменьшенным габаритным размерам. Это первый важный плюс вертикального панельного станка .

scm расширяет и обновляет ассортимент полностью произведенных в Италии моделей, которые не только легко размещаются на любом рабочем месте, даже в самом маленьком, но и отличаются максимальной производительностью резки , которой нечего завидовать традиционным панельные пилы.

Мощность и сопротивление на высоте

Новая серия вертикальных панельных пил gabbiani мощнее и прочна по сравнению со стандартными станками этой категории. На самом деле, благодаря электросварной раме обеспечивается более высокая сопротивляемость .

Несколько моделей в ассортименте для оптимального соотношения цена/производительность

Можно выбрать модель, которая наилучшим образом соответствует потребностям производства: без подрезного узла или с парным подрезным устройством с 2 пильными дисками или, кроме того, с добавление независимого двигателя с механической вставкой. Несколько вариантов для общего результата: высокая производительность резки по очень конкурентоспособной цене.

Большая универсальность

Вертикальные панельные пилы gabbiani могут использоваться для резки различных видов древесных материалов , таких как фанера, ламинат и массивная древесина.

Скорость и точность: возможная комбинация

Можно одновременно резать одну или несколько панелей . Scm предлагает различные модели вертикальных панельных пил, некоторые из которых способны выполнять особо точные разрезы, другие больше подходят для выполнения предварительных распилов, которые будут выполняться кромкооблицовочными станками или обрабатывающими центрами с ЧПУ.

Наши вертикальные горизонты



Вертикальный распиловочный станок

Вертикальный раскройный станок состоит из слегка наклонной опоры
, на которую устанавливается распиливаемая панель. Каретка пилы,
, установленная на скользящем рычаге, позволяет станку перемещаться как по горизонтали, так и по вертикали, что позволяет резать панель или панели.

Эта система особенно подходит для компаний с ограниченными
производственными площадями и количеством материалов, но не желающих
0005 отказаться от точных и функциональных технологий на этапе определения размера панели.
