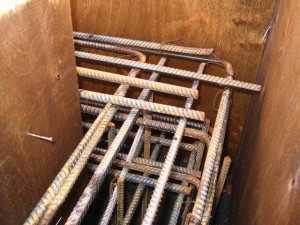

Арматурный каркас для фундамента: пошаговая инструкция

Особенность конструкции – одинаковая форма поперечного сечения каждого, отдельно взятого участка.

Правильно смонтированный арматурный каркас для фундамента обеспечивает создание прочной основы, что является важнейшей задачей в ходе строительства жилых и хозяйственных построек. Добиться нужного результата помогает надежная сетка для фундамента, для сборки которой используют арматурные стержни определенного диаметра. Прочность и долговечность каркаса достигаются при условии неукоснительного соблюдения правил и норм технологического процесса. Монтаж этой довольно сложной конструкции осуществляется с использованием специальной вязальной проволоки или пластиковых хомутов.

Особенности конструкции

Арматурный каркас для ленточного фундамента обеспечивает прочность и надежность основания постройки, не позволяя ей растрескиваться и разрушаться под воздействие нагрузок и многих негативных факторов. Выбор арматуры осуществляется еще на стадии разработки проекта. От качества выбранного сорта зависит срок эксплуатации постройки и ее надежность. Подготовительная стадия включает несколько видов работ, среди которых:

  • проведение анализа почвы;
  • определение глубины залегания грунтовых вод;
  • расчет массы будущей постройки;
  • выбор вида будущего основания.

Изготовление арматурного каркаса фундамента осуществляется как до начала выполнения работ, связанных со строительством, так и во время их проведения.

Для создания прочной и долговечной конструкции необходимо выбрать прутки нужного диаметра, оснащенные специальными ребрами.

Такая особенность используемых стержней арматуры для ленточного фундамента обеспечивает надежное сцепление с раствором, используемым для заливки фундамента. То, насколько прочным будет конструкция, зависит от нескольких факторов:

  • марка металлических прутов, используемых для монтажа;
  • сечение стержней;
  • сортамент арматуры;
  • соблюдение норм и правил во время работы над схемой будущего каркаса;
  • выбранный способ крепления прутов.
Качественный каркас из арматуры обеспечит полноценное противодействие сжатию конструкции.

Армирование фундамента требует использования при монтаже каркаса металлических прутов, сечением не менее 12 и не более 16 мм. Необходимое усиление конструкции обеспечивается использованием стержней класса А 2 или А 3, прочностные характеристики которых являются гарантией надежности и долговечности фундамента и, соответственно, всей постройки.

Армирование ленточного фундамента своими руками нельзя назвать очень сложной операцией, но проводиться она должна в строго установленном порядке и с соблюдением всех тонкостей технологического процесса. Это касается правильного выбора стержней для создания каркаса и способа их крепления.

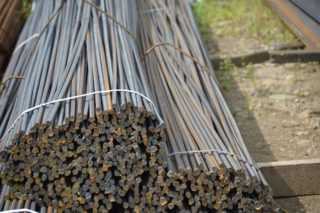

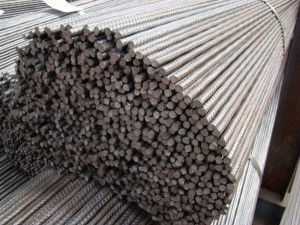

Выбор материала и правила армирования

Армировка является обязательной процедурой при сооружении фундамента будущей постройки. Каркас собирается из металлических прутьев различного диаметра и с разной поверхностью. В ходе выполнения работ используют стержни:

  • гладкие;
  • оснащенные ребрами;
  • диаметром 12-16 мм;
  • сечение 8-10 мм;
  • класса прочности А2 и А3.

Кроме того, для сооружения прочной качественной конструкции понадобится вязальная проволока или пластиковые хомуты, а также приспособление, с помощью которого нужно будет гнуть арматурные стержни для использования их при укреплении углов.

Основную ленту каркаса собирают из ребристых прутов диаметром 14 мм, принимающих на себя максимальные нагрузки, поперечные перемычки делают из стержней с гладкой поверхность и их толщина не превышает 9 мм. Достаточное погружение каркаса в бетон позволяет избежать разрушающего действия коррозии. Толщина слоя раствора в верхней части конструкции не должна быть меньше 5 см.

Сам по себе бетон не в состоянии противостоять деформации и сжатию, арматурный каркас обеспечивает устойчивость фундамента к повышенным нагрузкам, создавая жесткую фиксацию для готовой конструкции основания. Руководство по выбору арматурных прутов и сборке каркаса указывает на необходимость проведения расчетов, определяющих уровень нагрузок на основание здания.

В зависимости от полученных результатов выбирают арматуру, предназначенную для укрепления фундамента.

Важное условие создания качественного надежного основания – строгое соблюдение установленных расстояний от металлических деталей конструкции до поверхности фундамента.

Арматурный каркас ленточного фундамента – конструкция, в которой важную роль играют поперечно зафиксированные элементы, расположенные на определенном расстоянии друг о друга. Строгое соблюдение этих расстояний (шагов) гарантирует создание прочного каркаса, способного выдержать повышенные нагрузки и устоять перед деформацией.

Шаги, о которых идет речь, просчитывают заранее, и их величина отражается в проектной документации. Они зависят от глубины фундамента и не превышают 25 см. Существуют и ограничения для размеров ячеек, из которых состоит арматурный каркас. Если глубина каждой ячейки зависит от предстоящих нагрузок, то длина составляет не менее 40 см, а ширина не должна быть меньше 30 см.

Выполнение работ

Пошаговая инструкция подскажет начинающим строителям, как сделать ленточный фундамент и выполнить его армирование. Если монолитная плита армируется арматурной сеткой, то основание постройки, сооруженное лентой, требует создания качественного арматурного каркаса, для чего необходимо следовать инструкции и соблюдать порядок выполнения работ:

  1. Подготовка площадки, на которой будут проводиться строительные работы заключается в выполнении точной разметки, избавлении от лишней растительности, снятии плодородного слоя почвы.
  2. Выполнив разметку и установив колышки с натянутой шнуркой, приступают к земляным работам. Они включают рытье канав под будущее основание.
  3. Следующий этап – сборка и установка опалубочной конструкции. Если для выполнения работы на данном этапе используют деревянные доски или щиты, то важно обеспечить качественную гидроизоляцию конструкции, чтобы влага из раствора не впитывалась в материал опалубки. Для этой цели используют полиэтиленовую пленку.
  4. Теперь приступают к отсыпке песком и щебнем. Слои отсыпки проливают водой и трамбуют, а рядом с опалубкой на поверхности почвы собирают арматурный каркас.

Сборка каркаса из арматурных стержней непосредственно в ленте фундамента не всегда удобна. Лучше подготовить все секции рядом с будущим основанием, после чего опустить в подготовленную ленту.

Для сборки каркаса используют длинные арматурные пруты, которые укладывают в два ряда (верхний и нижний), скрепив поперечными элементами, в роли которых выступают гладкие металлические стержни. Их гнут в форме литеры «П» и фиксируют на установленном расстоянии друг от друга. Фиксация осуществляется с помощью вязальной проволоки или пластиковых хомутов. Категорически запрещено пользоваться сваркой. Это приведет к разрушению конструкции из-за коррозии в местах сварочных швов.

Продольные части каркаса вяжут на земле возле будущего фундамента, а вот одну из важнейших операций, связанную с укрепление углов, проводят непосредственно в ленте основания. Правильное укрепление углов – залог прочности и надежности всей конструкции.

Для создания качественной системы необходимо соблюдать правила:

  1. Гнуть металлические стержни для углов нужно так, чтобы пруты диаметром 10 мм можно было углубить в стену фундамента не менее, чем на 40 см.
  2. Прочность конструкции в точках, где арматурные пруты для укрепления углов перекрывает друг друга, можно повысить путем дополнительной фиксации продольных и поперечных элементов.
  3. Короткие стержни удлиняют, используя «Г»-образные детали, чтобы добиться полноценного углубления в стену основания.
  4. Шаг между узлами вязальной проволоки или пластиковыми хомутами сокращают в два раза.
При армировании углов следует избегать стыков и необходимо использовать загнутые прутки.

Вязальную проволоку диаметром 1 мм режут на куски длиной не менее 20 см. Для вязания используют специальный крючок или обыкновенные пассатижи. Многие мастера предпочитают вязать проволоку пластиковыми хомутами, так как данный процесс проще, не требует значительных физических и временных затрат. Качество выполненных работ при этом не страдает.

Подробную инструкцию по армированию углов каркаса можно получить, посмотрев видео.


Избежать армирования фундамента можно только в условия близких к идеальным, а такое случается довольно редко. Стремясь возвести здание, которое сможет прослужить на протяжении многих лет, в первую очередь нужно позаботиться о сооружении качественного и надежного основания, которое сделать без полноценного армирования невозможно.

kakfundament.ru

Устройство каркаса из арматуры под ленточный фундамент ⋆ Смело строй!

Арматурный каркас для ленточного фундамента является скелетом, объединяющим всю монолитную конструкцию в единое целое. Именно каркас предотвращает разрушение основание здания, компенсируя воздействие на него внешних нагрузок.

Армированный по всем правилам фундамент обладает гораздо лучшими техническими характеристиками, также значительно увеличивается срок его эксплуатации. Особенно это актуально для ленточных фундаментов с их большой общей протяжённостью.

Принцип работы арматурного каркаса

Качество каркаса влияет на свойства фундамента

При строительстве в промышленных масштабах за правильностью закладки армо-каркаса следят достаточно строго. Добросовестность выполнения армирования в фундаментах с железобетонным каркасом в данном случае проверяется специальными комиссиями, на «вооружении» которых имеются специально разработанные для этого случая сборники строительных нормативов и правил.

Однако при строительстве частного дома своими руками застройщик не всегда с полной ответственностью подходит к армированию железобетонного фундамента. Как результат – деформация и преждевременное разрушение основания здания, что часто влечёт за собой также и разрушение всей постройки.

Свойства бетонных конструкций

Чтобы лучше понять всю необходимость армирования основания, нужно слегка углубиться в такой непростой предмет как сопромат. На любой фундамент здания действует несколько разнонаправленных сил, причём эти силы не постоянны, а с течением времени меняют свою величину, направление и место приложения. Прежде всего, на бетонное основание давит масса возводимой постройки, и эта сила давления не везде одинакова. Как бы вы не старались равномерно распределить массу дома по всей площади фундамента, сделать этого не удастся – в каких-то местах давление будет сильнее. Если дом стоит на влагонасыщенном грунте, на зимой бетонное основание снизу давят деформирующие силы «пучения». Расширяясь при замерзании, почва начинает выпирать на поверхность в виде бугров, поднимая и выдавливая вверх элементы фундамента. При оттаивании грунта в этих местах могут наоборот образовываться болотистые ямы, и целые участки фундамента могут попросту зависать в воздухе.

Бетон, являясь довольно прочным материалом, совершенно не эластичен — отлично справляясь с сжатием, он не может работать на растяжение и изгиб. Так , устойчивость бетона к сжатию в 50 раз больше, чем к разрыву. В большей мере это проявляется в конструкции ленточного основания: благодаря большой его протяжённости в нём может быть несколько зон изгиба или растяжения. Как результат, бетон неизбежно лопается и растрескивается, а основание здания разрушается.

Технические особенности железобетона

Железобетонный фундамент соединяет в себе лучшие качества металла и бетона

Во избежание этих существенных недостатков бетонных конструкций и был изобретён железобетонный фундамент. Улучшения технических характеристик удалось добиться за счёт объединения лучших качеств двух строительных материалов – бетона и металла. Внутри опалубки монтируется несущий каркас из стальной или стеклопластиковой арматуры, который затем заливается бетоном.

В результате армирование даёт возможность перенести нагрузки растяжения и изгиба на каркасную арматуру, которая значительно лучше бетона справляется с ними.

Нагрузки сжатия, возникающие при давлении массы здания на фундаментную основу, переносятся на бетонную массу. Как результат, армированный железобетон может выдержать нагрузки на растяжение и изгиб в десять раз более сильные, чем просто монолитный бетон.

Составление проекта каркаса

Перед тем как приступить к работе по монтажу каркаса следует произвести ряд математических вычислений. Прежде всего, следует определиться с диаметром стальных прутков и их количеством.

При создании армо-каркаса для ленточного фундамента здания чаще всего используется стальная арматура из периодического профиля класса А-400. Данный прокат имеет особую конструкцию, оснащённую по бокам выступами, спирально опоясывающими металлический прут по всей длине. Такая конструкция была специально разработана для лучшего сцепления армирующего каркаса с бетоном.

Стеклопластиковая арматура

В последнее время в качестве материала для каркаса всё чаще применяется стеклопластиковая арматура. Среди основных плюсов стеклопластика по сравнению со сталью можно назвать:

  • малая масса;
  • устойчивость к коррозии;
  • меньшая стоимость.

Среди минусов следует отметить худшие показатели устойчивости к разрыву, нежели у стандартного стального армирования.

При создании объёмного каркаса ленточного основания схема армирования выглядит следующим образом: горизонтально, вдоль будущих стен, идут нити из рифлёного проката. Они располагаются в несколько рядов: как по горизонтали, так и по вертикали. Между ними идут поперечные прутки из круглого проката, соединяющие продольные горизонтальные нити между собой.

Выбор диаметра арматуры зависит от размера предполагаемой нагрузки на основание. Для частного деревянного дома наиболее целесообразно будет использовать для основных нитей стальную арматуру диаметром 12 мм. Для одноэтажного кирпичного или для двух – трёхэтажного деревянного особняка рекомендуют использовать сечение 14 мм. Для более лёгких построек – бань, сараев или лёгких каркасных домов можно применять и 10-мм арматуру.

Порядок расчета необходимого количества арматуры

Чтобы точно рассчитать необходимое количество арматуры, нужно будет опять-таки обратиться к сборнику строительных нормативов. Согласно ГОСТу, совокупная площадь сечения продольных нитей каркаса к площади сечения бетонного основания должна соотноситься, как 1:1000. Для примера рассмотрим ленточный фундамент здания размером 10 на 10 м с одной внутренней капитальной стеной.

Сечение стандартного бетонного основания примем за 0,5 кв. м. (1 м высота от основания до верха и 0,5 м ширина). Допустим, по проекту мы планируем использовать для создания каркаса периодический («ребристый») стальной пруток диаметром 10 мм. сечение арматуры

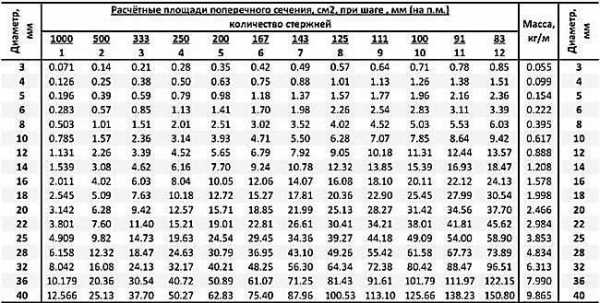

Схема зависимости площади сечения металлического прутка от его диаметра.

Зная минимально допустимое соотношение сечений, получаем, что общая площадь сечения каркаса в нашем случае должна быть порядка 5 кв. см. Далее берём схему из СНиП, регламентирующую число нитей арматуры для создания металлического каркаса и с её помощью вычисляем количество нитей в нашем каркасе. Обзор композитной и металлической арматуры смотрите в этом видео:

Как видим, площадь сечения одного прутка диаметра 10 мм равна 0,78 кв. см. Разделив общую площадь сечения армо-каркаса 5 кв. см на 0,78, получаем приблизительно 8. То есть, объёмный каркас из 10-й арматуры для ленточного фундамента высотой 1 м и шириной 0,5 м должен иметь не менее восьми продольных нитей.

Следующим шагом нужно сделать расчёт общего количества периодического проката, необходимого для армирования нашего здания. Берём периметр (10 м х 4 стены) и прибавляем к нему пятую внутреннюю стену. В итоге получаем, что общая длина нашего ленточного фундамента составляет 50 м. Умножаем полученную общую длину основания на количество нитей: 50 х 8 = 400 м.

Именно столько рифлёной арматуры понадобиться, чтобы сделать армо-каркас для пятистенка размером 10 на 10 метров. Поскольку цена почти на весь металлический прокат исчисляется исходя из его массы, то погонные метры нам будет нужно перевести в тонны. Воспользуемся для этого ещё одной схемой, показывающей соотношение длины проката к его массе.

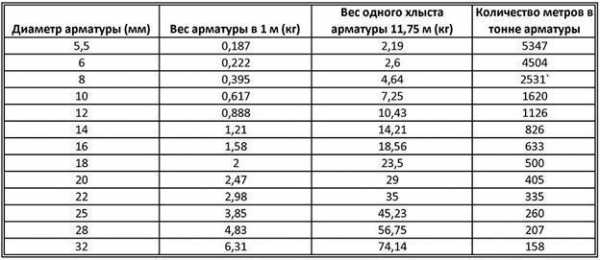

Как видим, 1 м арматуры диаметром 10 мм весит 0,61 кг. Таким образом, общая масса рифлёного прутка в нашем каркасе составит около 350 кг. А зная цену тонны проката, можно без труда вычислить сметную стоимость нашего каркаса.

Правда, для этого следует по такой же схеме вычислить количество поперечных прутков, соединяющих основные нити в объёмный каркас.

При проведении расчётов все округления следует производить в большую сторону. Так вы сможете получить необходимый запас прочности. Ещё лучше – все конечные цифры увеличить на 15 – 20%.

Монтаж каркаса

Далее поэтапно рассмотрим работы по армированию ленточного основания. Армирование гораздо удобнее производить до установки опалубки. В этом случае опалубка не будет вам мешать сваривать или вязать каркасную конструкцию из отдельных элементов.

Элементы каркаса представляют собой прямоугольные объёмные конструкции определённой длины, которые укладываются в траншею, выкопанную для заливки фундамента. Длиной данные каркасные элементы должны от одного угла будущего здания до другого. На углах они соединяются специальными Г-образными соединительными элементами в одну непрерывную каркасную конструкцию. Подробнее о монтаже каркаса смотрите в этом видео:

Подготовительные работы

Перед тем, как приступить к монтажу каркаса, следует произвести разметку территории площадки и в нужных местах по периметру будущих стен вырыть траншеи. На дне траншеи должна быть отсыпана подушка из гравия, крупного песка или щебня. Поверх этой подушки и будет монтироваться наша металлическая конструкция.

Такая подушка выступает в качестве дополнительной защиты от зимнего пучения грунта, принимая на себя значительную часть давления, а также играет роль дренажа, отводящего лишнюю влагу от бетонного основания.

Изготовление каркаса

В опалубке каркас должен лежать, таким образом, чтобы его продольные, «рабочие» нити были полностью скрыты бетоном. Слой бетона поверх основной арматуры должен быть не менее 2 – 3 см. Стандартная ширина ленточных фундаментов составляет 40 – 50 см, соответственно наш каркас должен быть шириной около 35 – 40 см.

Приступая к изготовлению элементов каркасной конструкции, прежде всего, производим нужное число металлических заготовок. Режем рабочую арматуру на заготовки нужной длины в необходимом количестве (зависит от числа нитей).

Также нарезаем поперечные соединительные элементы из гладкого круглого проката меньшего диаметра, нежели рабочая рифлёная арматура. При этом следует учитывать ширину будущего фундамента – горизонтальные соединительные элементы по своей длине должны быть равны ширине фундамента.

Соблюдайте четкое расположение заготовок

Вертикальная соединительная арматура должна соответствовать высоте фундамента. В этом случае данные штыри, выступая за продольные нити, послужат ограничителем для опалубки, позволив соблюсти необходимую дистанцию между ней и рабочим армированием в 2 – 3 см.

После этого приступаем к сварке или вязке плоских заготовок будущего армирования.

Укладываем две нити рифлёного прутка параллельно друг другу и соединяем их друг с другом поперечными металлическими штырями при помощи сварочного аппарата или вязальной проволоки. При этом следует соблюдать чёткое расположение заготовок:

  • шаг между поперечными соединительными элементами должен равняться 20 – 30 см;
  • поперечные штыри должны выступать за края будущей конструкции на 2 – 3 см с каждой стороны.

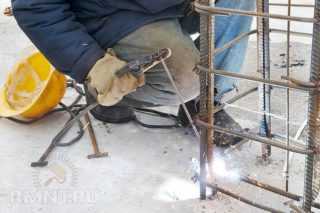

Проведение сварочных работ требует определённого опыта, особенно в таком деле, как изготовление каркаса для основы здания. Если вы не уверены в качестве ваших сварных швов, лучше всего доверить эту работу специалисту.

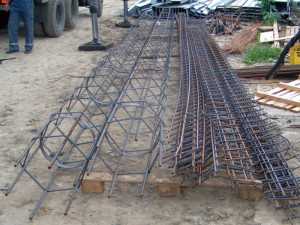

В итоге получаем плоские конструкции, похожие на металлические приставные лестницы. Следующим шагом объединяем их в объёмные прямоугольные конструкции при помощи вертикальных соединительных штырей. Приваривая или привязывая проволокой «лестницы» через определённые расстояния к вертикальным штырям, получаем объёмные ажурные конструкции, которые и являются основными заготовками будущего армирования.

Сборка единого каркаса

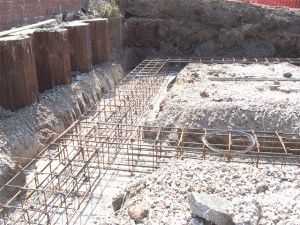

Полученные объёмные элементы укладываются в траншеи поверх песчано-гравийной подушки. При этом каркас не должен лежать на ней – для качественного армирования, он должен быть поднят на 5 – 7 см. Для этих целей подкладываем под него в нескольких местах камни или кусочки кирпича.

Следующий шаг – стыковка всех этих отдельных элементов, расположенных на прямых участках траншеи. Это можно сделать, применив Г-образные хомуты, изготовленные из той же арматуры, что и горизонтальные нити. С их помощью соединяются попарно все смежные горизонтальные нити двух соседних каркасных элементов.

Это является завершающим этапом армирования железобетонного основания здания. После того, как все заготовки каркаса соединены на углах, можно приступать к установке опалубки и заливки бетона.

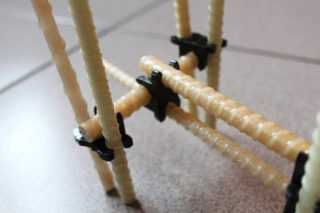

Особенности каркасных конструкций из стеклопластика

При вязке стеклопластиковой арматуры шаг должен быть длиннее

Стеклопластик сравнительно недавно появился на нашем строительном рынке, поэтому многие застройщики до сих пор с предубеждением относятся к этому материалу. Однако, согласно заявленным производителям техническим качествам, стеклопластик несколько превосходит сталь по прочности. Поэтому, исходя из расчетов прочности, шаг между элементами конструкции в данном случае может быть в 1,5 раза больше, чем при использовании металлической арматуры.

Выпускается стеклопластиковый прокат для армирования железобетона, как и стальной, в двух вариантах: гладком и рифлёном. Предназначение у них также аналогичное: рифлёный прокат используется в качестве основной, рабочей арматуры, а гладкий – для соединения основных нитей в один объёмный каркас.

Используя таблицы и нормативы СНиП, вы сможете самостоятельно произвести работу по обустройству армирования ленточного фундамента частного дома. Для качественного изготовления каркасной конструкции нужно лишь чётко следовать рекомендациям строительных нормативов и статьям соответствующих ГОСТов.

smelostroi.ru

Арматурный каркас в ленточном фундаменте: как сделать правильно

Пример армирования ленточного фундамента

Существует огромное количество различных типов фундаментов в зависимости от материала и конструкции, но все они имеют ключевой недостаток – слабая надежность при значительных или небольших грунтовых подвижках. Бетон считается прочным материалом, но он не способен длительное время выдерживать смещения почвы, он медленно разрушается, а с ним и само основание.

Чтобы такого не происходило используется специальный армированный каркас, который монтируют внутри фундамента перед его заливкой. Арматура имеет большую прочность на растяжение и разрыв, чем бетон, поэтому и выдерживает значительные нагрузки. Конструкция арматурного пояса существенно отличается в зависимости от типа основания, поэтому стоит подробно рассмотреть устройство каркаса для популярного среди частных застройщиков ленточного основания.

Несколько правил, о которых нужно помнить при армировании ленточных фундаментов

Схема арматурного каркаса с указанием расстояний между поясами

Несмотря на то, что конструкция ленточного фундамента относительно простая, сделать правильное армирование довольно сложно. Для этого нужно помнить о ряде ключевых правил:

  1. Армированию подлежит вся по площади конструкция фундамента.
  2. Запрещено оголять кромки арматуры, в противном случае внутри основания начнется процесс разрушения металла.
  3. Не рекомендуется сваривать места соединения арматуры.
  4. Для создания каркаса используется несколько видов прутьев, продольные могут иметь диаметр 12 мм и ребристую поверхность, а поперечные и вертикальные могут быть и гладкими с меньшим диаметром.
  5. Перед выбором типа арматуры нужно провести подробный расчет нагрузки на фундамент, а также изучить структуру и особенности почвы.
  6. Каркас всегда делается изначально и затем опускается в опалубку.

Если нет технической возможности рассчитать зоны наибольшей деформации, тогда лучше по всему периметру основания предусмотреть три уровня продольной арматуры. Все соединения следует делать зажимными с помощью проволоки.

Технология армирования ленточного фундамента

Схема армирования ленточного основания с указанием способов примыкания

Армирование любого фундамента, в том числе и ленточного, состоит с нескольких подготовительных этапов:

  1. Расчет нагрузки здания на фундамент, а также подошвы на грунт.
  2. Выбор оптимального типа арматуры в зависимости от расчетных показателей, а также финансовых показателей.
  3. Подготовка строительной площадки, что включает расчистку территории, выкапывание траншеи по периметру будущего здания.
  4. Дно и стенки траншеи тщательно выровнять, устранить растительность и затем установить деревянную опалубку.
  5. На дне траншеи сделать песчано-гравийную подушку и утрамбовать ее.

После всех подготовительных работ можно начинать формировать арматурный каркас и в этом случае для более наглядного представления технологического процесса будет использоваться стальная арматура.

Формирование каркаса

Изготовление арматурного каркаса для ленточного фундамента

Сначала каркас делается вне опалубки, но для ускорения процесса возведения дома, многие застройщики каркас делают непосредственно в траншее. Готовую конструкцию заливают бетоном, а опалубку покрывают гидроизоляционным слоем. Некоторые важные моменты при армировании ленточного фундамента:

  • если нет проекта будущего здания, тогда армирование проводится самостоятельно. При этом нужно использовать не менее двух вертикальных поясов, а горизонтальные пояса укладывают в зависимости от глубины залегания основания;
  • каждый пояс должен располагаться на расстоянии не менее 25 см от следующего;
  • выбор количества арматурных поясов также зависит от типа фундамента.

Для мелкозаглубленного основания может быть меньше поясов, чем для глубоко заглубленного. Количество арматурных поясов будет минимальным для не заглубленного основания.

Финансовый фактор. В некоторых случаях будет целесообразно использовать композитную арматуру с более высокими показателями прочности, чем металлическую.

Схема армирования ленточного фундамента

Схема армирования ленточного основания здания

Практически все строители практикуют армирование по готовым геометрическим фигурам − квадрату или прямоугольнику. Столбчатые фундаменты армируют по кругу. Причина тут кроется в идеально правильных формах арматурного каркаса, ведь ровные линии и точные соединения гарантируют прочность конструкции в целом.

Чтобы сделать каркас правильно, нужно соблюсти толщину подушки прямо в траншее с учетом необходимого запаса для гидроизоляции и защитного слоя бетона. Поэтому, даже после заливки бетоном арматурного каркаса сложности в возведении основания не заканчиваются. Теперь нужно правильно и тщательно закрыть поверхность гидроизоляцией, причем категорически запрещено ее повреждать.

Именно ленточный фундамент считается самым простым и дешевым основанием в частном строительстве. Такое основание дешевое в возведении, так как здесь используется минимум рабочей силы, не нужно брать в аренду мощную строительную технику, также нет нужды использовать более дорогую мощную и прочную арматуру.

Единственная сложность – приходится делать сложные математические расчеты армирования, правильно устанавливать пояса и качественно их соединять.

Создание арматурного каркаса

Схема углового армирования каркаса ленточного фундамента

Этапы армирования:

  1. Угловое армирование. На углах фундамента образуется излишек давления со стороны здания, поэтому там арматура должна быть максимально прочной, и соединена правильно.
  2. Угловое армирование выполняют ярусами, причем соединение продольных прутьев выполняется непосредственно в зоне углового поворота. Некоторые специалисты, имеющие специальное оборудование, дополнительно изгибают прутья под углом 90 градусов и устанавливают на местах изгиба 2−3 ряда вертикальной сетки. Тогда прочность углового соединения будет максимальной и не возникнет вертикальное смещение. Оптимальное расстояние в углах должно составлять 3−5 см.
  3. Продольное стеновое армирование. Оно более простое, здесь достаточно разложить продольную арматуру по всей длине фундаментной плиты и установить вертикальные соединительные прутья.

Все соединения связать проволокой. Расстояние прутьев до верхней кромки опалубки и до боковых стен должно составлять до 5 см.

Технологический процесс армирования

Установка опалубки для обустройства армированного каркаса ленточного основания

Сначала устанавливается опалубка, внутренняя поверхность покрывается пергаментом или рубероидом.

В грунт траншеи вбиваются арматурные прутья расчетной длины и диаметра 10 мм. Прутья могут использоваться гладкие. Шаг между вертикальными прутьями составляет 400 − 600 мм.

На дне устанавливается подставка, на которую улаживают несколько рядов горизонтальных прутьев. Верхний и нижний ряды соединяются продольными перемычками и связываются между собой проволокой или стяжками.

При возведении каркаса нужно четко придерживаться допустимого расстояния до поверхности фундамента. Всегда должен быть запас бетона, который закроет концы прутьев и предотвратит коррозийные процессы внутри основания.

После установки каркаса нужно на дне траншеи предусмотреть вентиляционные отверстия и всю конструкцию залить бетоном.

Сколько нужно арматуры для ленточного фундамента

Схема арматурного каркаса с расчетом длины ленточного основания

Для расчетов нужно знать несколько параметров будущего фундамента. Например, параметры основания следующие: ширина 3,5 м, длина 10 м; высота 0,2 м, ширина 0,18 м.

Этапы расчета:

Расчет общего объема отливки. Для этого принимается в расчет объем типичного параллелепипеда, а именно используем все параметры:

Р = АВ + ВС + СD + АD = 3,5 + 10 + 3,5 + 10 = 27 V; 27 х 0,2 х 0,18 = 0, 972.

Расчет внутреннего объема фундамента: 10 х 3,5 х 0,2 = 7 м³.

Вычитаем объем отливки: 7 – 0,97 = 6,03 м³.

Итог: объем отливки — 0,97 м³, объем наполнителя — 6,03 м³.

Расчет количества арматуры. Для облегчения расчетов принимается усредненный диаметр металла 12 мм.

В отливке будет два горизонтальных пояса, а вертикальные ряды будут располагаться с интервалом 500 мм. Периметр ленточного фундамента составляет 27 метров. Таким образом, нужно использовать 54 метра горизонтальных прутьев и 114 прутьев по 0,5 метров для вертикальной обвязки. С учетом заводской конфигурации прутьев, для вертикали понадобится 114 х 0,7 = 79,8 м арматуры.

Итак, для возведения ленточного фундамента с такими параметрами, нужно использовать 1 кубометр бетона, 6 кубов наполнителя (песок и щебень), 134 метра арматуры, которую затем нужно будет болгаркой порезать на заданные куски. Объем древесины для опалубки в данном расчете не проводится.

fundamentclub.ru

Арматурный каркас для ленточного фундамента своими руками

Прочность и долговечность любого строения начинается с качественно устроенного основания. Огромное влияние на эксплуатационные свойства базиса здания оказывает его армирование. Поэтому к его устройству, в принципе, как и к любому другому этапу строительства, нужно подходить ответственно. Сделать самостоятельно качественный арматурный каркас для ленточного фундамента не так уж и сложно, если соблюдать все правила и рекомендации.

Роль армокаркаса

Бетон – очень прочный и долговечный материал, идеально подходящий для устройства такого ответственного элемента здания, как фундамент. Но есть и в его отличном послужном списке небольшая брешь – бетон не выдерживает больших статических, и уж тем более динамических нагрузок на изгиб. Чтобы исправить такой недостаток в его тело вживляют арматурный каркас, который принимает на себя роль своеобразного скелета.

Металлическая конструкция в фундаменте не только улучшают показатели бетонного основания на изгиб, но и помогают ему стойко переносить все деформации и распределять любые нагрузки.

Сегодняшние нерадивые строители упускают из своего внимания эти неоспоримые преимущества металлического каркаса, и гонясь за максимальным удешевлением постройки, используют арматурную конструкцию либо частично, либо из некачественного металла, что впоследствии дает трещины в фундаменте и стенах.

Чтобы этого не произошло, приобретайте только качественный металл. А схема правильной вязки арматуры для ленточного фундамента должна стать главной инструкцией на время производства работ по устройству основания.

Как выбрать арматуру для вязки каркаса?

Выбор металла для изготовления каркаса полностью ссылается на подробные расчеты ленточного фундамента. Они обычно прикладываются к готовому проекту здания. Но если его составляете сами, то делать расчет фундамента необходимо руководствуясь ГОСТом 27751.

После получения конкретных расчетов нагрузок на фундамент станет ясно какая марка и вид арматуры максимально подходит для создания усилительной конструкции каркаса.

Обычно для армирования основания небольшого одноэтажного дома в качестве продольных стержней используют ребристую арматуру с диаметром 10 – 20 мм. Для совсем небольших построек, например, дачного домика или гаража, более применимы металлические прутья с диаметром 8 мм. А для продольных стержней или изготовления хомутов больше подходит арматура круглого сечения гладкая или ребристая с диаметром 6 – 12 мм.

При выборе арматуры нужно также заострять внимание на ее профиле. Чем чаще «завитушки» огибают стальной прут, тем лучше будет сцепление металлического каркаса с бетонным телом фундамента.

Как рассчитать количество арматуры для фундамента?

Опираясь на СНиП 52-01-2003 «Бетонные и железобетонные конструкции» минимальное количество арматуры в фундаменте должно составлять не менее одной десятой процента от площади сечения ленты основания. Например, для фундамента с высотой 1500 мм и шириной 500 мм общая площадь сечения металлических прутков арматуры должна быть не менее 750 мм2.

Чтобы получить нужное количество стержней необходимо разделить полученное значения минимального сечения площади арматуры на диаметр выбранного металла. Получившее значение округляем в большую сторону и получаем количество стержней, необходимых для вязки качественного каркаса для своего фундамента.

И последние, что нужно определить – это диаметр использованной арматуры. Опять же, при ее выборе нужно полагаться на множество произведенных расчетов. Но в этом деле также поможет упрощенная информация, сведенная в таблицу.

Для расчета количества металла нужно произвести несколько нехитрых действий:

  • Нужно знать длину ленты. И это значение умножить на количество стержней продольных во всех ярусах;
  • Количество требуемых хомутов нужно перемножить с длиной арматуры, необходимой для изготовления хомута;
  • Нужно учесть дополнительный расход металла — 80 см на стык.

Рекомендации по усилению ленточного фундамента

С учетом того, что вязать арматуру для ленточного фундамента не так уж сложно, стоит все-таки придерживаться рекомендаций, чтобы достичь максимального качества металлического каркаса:

  • Армируется вся площадь без исключения;
  • Сварка мест соединения металлических стержней нежелательна, так как любой вид сварки ухудшает прочностные характеристики арматуры. Если уж и использовать ее, то только в самых крайних случаях;
  • Чтобы не допустить коррозии металла запрещается оголять его кромки;
  • Для вязки следует применять небольшой самодельный металлический крючок, а вот использование дрели не рекомендуется. С ее помощью добиться нужного узла практически невозможно;
  • Для крепления арматурных элементов каркаса используется тонкая мягкая проволока.

Процесс вязки армокаркаса на земле

Сначала прямолинейные участки каркаса вяжутся на земле, а уже после устанавливается в опалубку фундамента и устанавливаются соединяющие углы.

Этап 1. Чтобы правильно определить размер каркаса нужно помнить о том, что он должен заливаться бетоном со всех сторон примерно на пять сантиметров. С учетом этой информации нужно подготовить проволоку и прутки. Длина проволоки для одного узла примерно 20 см. Лучше начинать делать каркас с самого маленького отрезка фундамента.

Этап 2. На ровную поверхность нужно положить два нижних стержня и аккуратно подровнять.

Этап 3. Примерно на расстоянии в 20 см от концов стержней нужно привязать горизонтальные прутки. Для этого кусок проволоки складывается вдвое и с помощью него соединяются металлические элементы обычными прокручивающими движениями. При этом плотность узла должна быть умеренной – не слишком тугой, но и не свободной.

Этап 4. На расстояние примерно 50 см нужно привязать таким же способам остальные продольные элементы.

Этап 5. Таким же способом нужно изготовить верхнюю часть каркаса.

Этап 6. Готовые части нужно положить друг напротив друга набок, чтобы части приняли устойчивое положение. Расстояние между ними должно быть ровно длине вертикальных прутков.

Этап 7. Планомерно привязывайте оставшиеся боковые части, при этом для верности проверяйте размеры заготовок. Соединили одну сторону? Отлично! Переворачивайте заготовку каркаса и продолжайте.

Этап 8. Опираясь на вышеописанное мини руководство изготовьте все прямые части для фундамента.

Этап 9. На распорки уложите каркас в опалубку на высоту более 5 см.

Этап 10. Обмерьте угловые участки и сделайте по значениям заготовки.

Этап 11. Присоедините сначала нижние поворотные части, потом вертикальные и верхние. Помните, что нахлест должен быть не менее 50 см.

Процесс создания металлического каркаса в опалубке

Вязать каркас в траншеи приносит стеснения из-за недостатка места. Но дело пойдет достаточно быстро если удобно организовать рабочее место и набить руку.

Этап 1. На дно траншеи нужно положить камни, толщиной примерно 5 см. Их можно заменить специальными пластиковыми фиксаторами для арматуры.

Этап 2. Начинайте с соединения продольных прутьев и поперечных стержней. Для облегчения работы можно сразу привязать вертикальные арматурные заготовки.

Этап 3. После установите верхнюю часть каркаса.

Этап 4. Сначала нужно смастерить все прямые ленточные части, а уже после приступать к угловому соединению.

Этап 5. В углах каркас подвержен большим нагрузкам. Компенсировать это поможет использование большего диаметра арматуры.

Нестандартный способ вязки каркаса

Для максимального упрощения процесса создания металлического каркаса можно соорудить нехитрое приспособление, из подручных материалов. Оно не только значительно ускорит вязку, но и поможет справиться с ней без посторонней помощи.

Этап 1. Сделайте четыре заготовки из досок длиной с арматурные прутья и соедините их по две на расстоянии равным длине вертикальных перемычек.

Этап 2. Смастерите импровизированные стойки – упоры, на которые можно положить полученные заготовки. Главное, чтобы они стояли на ровной поверхности.

Этап 3. Зафиксируйте связанные доски. Так у вас получился замечательный макет будущего каркаса, по которому вы можете без особого труда создать металлическую его копию.

Полезные советы

Чем меньше соединений, тем прочнее каркас из арматуры. К тому же это намного облегчит производство работ и сэкономит дорогостоящий материал.

Вязать металлический каркас выгоднее загнутыми вертикальными распорками, нежели отдельными кусками. Такая технология значительно экономит деньги и силы, затрачиваемые на сооружение каркаса. Гнуть арматуру можно на специальном станке, а можно потратить пару часов и сделать его самостоятельно.

Если вы не знаете, как вязать арматуру для каркаса и нет подобного опыта работы, то лучше всего найдите помощников. Это не только облегчит вам работу, но и сведет к минимуму травматизм на стройплощадке.

Как вы убедились, создать самостоятельно каркас не так уж сложно. Главное – сделать правильные расчеты и приложить немного усердия.

zamesbetona.ru

Каркас для фундамента из арматуры: как сделать

Всякое строение имеет достаточно прочный фундамент, который не только является его основанием, но и распределяет всю несущую нагрузку равномерно, предупреждая трещины, перекосы и другие неприятные последствия в процессе эксплуатации. Но для придания основанию необходимой прочности стоит выполнить арматурный каркас для фундамента. Такой каркас станет тем элементом, который и будет удерживать основание от разрушений вследствие воздействия внешней среды на строение.

Начало выполнения каркаса

Первым этапом создания каркаса считается выбор прутьев для армирования основания. Так как разновидностей арматуры имеется несколько, стоит рассмотреть параметры каждого вида:

  • гладкие круглые прутья – недорогой вариант арматуры с достаточной прочностью и хорошим запасом на растяжение и сжатие. Но вязать такие элементы в одно целое довольно сложно из-за гладких поверхностей;
  • ребристые круглые прутки – средней стоимости с отличной прочностью и необходимыми параметрами. Обвязка такими материалами всегда самая простая и быстрая из-за хорошего сцепления за счет ребер;
  • гладкий шестигранный прут из металла – довольно высокая цена, зато хорошие параметры. Соединение элементов в одну конструкцию быстрое и несложное, а вот приобретение самого материала часто выливается в солидную сумму.

Кроме внешних характеристик прутьев имеются еще одни параметры, по которым выбираются элементы для будущего каркаса. Это толщина продольных и поперечных отрезков арматуры. Для небольшого или среднего строения жилого типа уместно брать поперечины не меньше 6 мм в диаметре. А продольные прутья обычно берут средней толщины от 12 до 16 мм.

Виды арматурных каркасов

В зависимости от выбранного вида фундамента выполняется и арматурный каркас. Он имеет четыре основных типа, которые с успехом применяются при строительствах и возведениях фундаментов:

  1. Ленточный пояс из двух уровней, соединенных друг с другом в одну решетку.
  2. Стандартная решетка с небольшими ячейками для монолитных типов оснований, укладываемая в котлован.
  3. Квадрат из арматуры, устанавливаемый под опорные столбы в подготовленные ямы столбчатого типа оснований.
  4. Продольная обвязка прутьями свай разного вида для придания основанию дополнительной прочности.

Любой из видов обеспечивает фундаменты всеми необходимыми параметрами, для которых он и рассчитан. К тому же схемы армирования и выполнения каркасов из арматуры проверены на практике и действуют годами. Поэтому остается только выбрать тип основания, и сделать соответствующий ему каркас.

 Варианты вязки каркасов

Имеется несколько способов вязать металлические прутья в один каркас для основания:

  • метод ручной обвязки, когда соединения продольных и поперечных элементов производится при помощи проволоки закрепленной определенной петлей;
  • способ сварки точечным методом, когда места стыков привариваются друг к другу, образовывая одну конструкцию;
  • вариант сделать вязку при помощи пистолета, который сам выполняет петли при помощи проволоки, выходящей из рабочего отверстия.

Первый способ довольно трудоемкий и занимает много времени. Зато он один из оптимальных вариантов создания каркаса.

Второй метод быстрый и наименее сложный. Но он больше всего рискованный за счет быстрого разрушения конструкции воздействия внешней среды.

Третий вариант больше всего приемлем для начинающих строителей, так как почти вся работа выполняется специальным приспособлением. Это занимает немного времени и получается прочный каркас для армирования.

Каркас для каждого типа фундамента

Вязать арматуру стоит определенной длины и ширины. Длина может оставаться такой, каким и будет сам прут. А вот ширина должна быть на 10 см меньше ширины будущей стены строения.

Так делается для того, чтобы арматура не прикасалась к грунту и не выпирала со стен основания. Это не только имеет не слишком красивый вид, но и позволяет коррозии быстро разрушить весь арматурный каркас, уменьшая прочность всего строения.

Те же условия применяются к армированию монолитных оснований. Но здесь стоит внешние выступающие части каркаса загнуть вниз, но так чтоб они не касались грунта.

А вот для столбчатых типов оснований лучше вязать секцию необходимой длины и ширины в отдельном месте. Здесь же соединять ее с вертикальными штырями, на которые прикреплять верхний пояс. Цельную конструкцию укладывают в яму прочно, чтобы не было перекосов или наклонов в одну из сторон.

Для свайных типов армированный каркас будет выглядеть как продольные пучки прутьев, установленные вдоль опор и соединенные со сваями проволокой.

Двойной пояс для ленточных оснований

Начинать вязать конструкцию из арматуры стоит на отдельном месте и лишь потом, укладывать готовые секции в траншеи.

Порядок работ будет таким:

  • создание необходимого количества секций для всего пояса;
  • крепление вертикальных штырей к каждой секции с обеих сторон;
  • укладывание секций в подготовленные траншеи, начиная с углов, одну на другую с запасом 10-12 см;
  • соединение секций в одну непрерывную ленту при помощи все той же проволоки;
  • крепление верхнего пояса к общей конструкции.

Рассчитать количество секций, которые необходимо выполнить, несложно. Просто длина всего основания делится на длину каждой секции и прибавляется количество припусков на стыки.

Сделать каждую секцию самостоятельно без сноровки довольно сложно. Лучше всего воспользоваться специальным пистолетом, который сам делает прочные петли из проволоки на указанном месте.

Начинать стоит с углов, так как они считаются самыми сложными в укладке участками. После того, как углы будут связаны прочно, можно заполнять траншеи, соединяя секции по ходу работы.

Верхний пояс устанавливается на вертикальные штыри так же, как и нижний. В итоге получается прямоугольная непрерывная лента, которую можно заливать раствором.

Конструкция для монолитных фундаментов

Эти работы выполняются в самом котловане, но на отдельном месте. Так как установка каркаса проводится непосредственно на материалах гидроизоляции, то лучше сделать каркас отдельно и только потом его укладывать на рубероидные листы или битумы.

Выполнение конструкции происходит по тому же плану, что и для ленточных типов. Правда, здесь стоит делать нижний пояс довольно большой длины и ширины, чтобы он  покрывал все пространство будущего основания. Да и вертикальные штыри стоит соединить с нижним поясом до того, как его укладывать на подготовленное место котлована. А верхний пояс армирования уже присоединяют после установки каркаса на место.

Армированное для свайного фундамента

После того, как сваи будут установлены на необходимых местах, стоит приступать к их армированию. Для этого вокруг каждой опоры вдоль по длине устанавливают связки из нескольких прутьев.

Такие связки также выполняются отдельно и только после прочного соединения устанавливаются на места. Ведь сваи вбиваются или ввинчиваются в определенное место и их можно расшатать, если с первого раза неправильно выполнить армирование и переделывать его. Поэтому работы тщательно вымеряются и проводятся с первого раза, после гидроизоляции.

После того, как связки арматуры будут установлены, их необходимо закрепить меду собой проволочными петлями для устойчивости. И только после этого заливать раствором.

rufundament.ru

Арматурный каркас для фундамента своими руками: как выполнить

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

выбор, инструкция по работе со столбчатым и ленточным типами, советы

Как ни один человек не обходится без своего скелета, так и фундамент не сможет выполнять свои функции без качественно выполненного армирования. Сравнение это не случайно. Арматурный каркас для фундамента — это и есть его надёжный «скелет», правильно выполнив который, можно обеспечить основанию необходимую прочность и стойкость, а также долговечность. Не обязательно обращаться к специалистам, чтобы изготовить его — с этим заданием может вполне справиться каждый из нас, стоит только захотеть.

Основные критерии выбора арматуры для возведения фундамента

Армирование фундамента нужно в первую очередь для предотвращения его скорого разрушения и обеспечения его долговечности. «Правильный» материал для армирования, благодаря которому основание дома простоит не один десяток лет, должен соответствовать чётким требованиям и стандартам. Он должен быть обязательно коррозиеустойчивым, обладать высокой прочностью, усталостной долговечностью и пластичностью, хорошо сцепляться с бетоном. Кроме того, для укрепления фундаментов используется данный материал определённого диаметра и класса.

Существующая на современном рынке стройматериалов арматура бывает двух разновидностей — металлическая и неметаллическая. Первую изготавливают из особой стали горячего (стержневая) или холодного (проволочная) проката. Неметаллическую ещё называют композитной, так как она производится из волокон стекла, базальта, углерода или арамида с использованием термопластичной или термореактивной полимерной пропитки. В отечественном строительстве первый вид арматуры используется чаще, чем второй, ввиду сравнительно недавнего внедрения последней. Поэтому лучше выбирать «проверенный» вариант.

Рифлёная арматура

По способу формирования различают проволочную, стержневую и канатную арматуру. Её поверхность может быть либо гладкой, либо рифлёной (с периодическим профилем). Для возведения фундаментов используются именно стержни с ребристой поверхностью, так как они позволяют прочнее сцепиться с бетоном. Круглая гладкая арматура служит в основном конструктивным элементом, её диаметр должен быть меньше, чем у профилированной.

Следующий параметр, который необходимо чётко знать при выборе арматуры — её толщина, или диаметр. Он может во многом определить прочность арматурного каркаса и, следовательно, фундамента в целом. Толщина арматурных прутьев обычно зависит от вида почвы и предполагаемой нагрузки на фундамент. Чаще всего используются изделия диаметром 8-16 мм, но лучше выбирать не менее 10 мм.

Вид арматуры будет зависеть также от того, где именно она будет использоваться. Так, для предотвращения возникновения вертикальных трещин используется продольная, для наклонных — поперечная. По назначению и сферам применения различают также такие разновидности строительной арматуры:

  • рабочая — применяется для снижения внешних нагрузок и уменьшения напряжения, которое оказывает блочная масса;
  • распределительная — как видно из названия, используется для распределения нагрузки и сохранения устойчивости рабочих стержней;
  • хомуты — защищают бетонную конструкцию от появления трещин у опор, а также применяются для связки стержней в арматурном каркасе;
  • монтажная — необходима для сборки арматурного «скелета», поддерживает стальные прутья при бетонировании в нужном положении; производится в виде каркаса, конструкции или сетки;
  • штучная — также применяется при сборке каркаса, но при том условии, что объём работы невелик.

Арматура для фундамента

Важные моменты, которые необходимо знать при выборе арматуры

Внимательно ознакомившись с характеристиками материалов для арматурного каркаса будущего фундамента, можно смело совершать их закупку. Но и здесь не обойтись без некоторых тонкостей. Прежде чем выбирать и покупать арматуру, следует предусмотреть несколько важных моментов. Вовремя обратив на них внимание, вы не ошибётесь с выбором и точно сможете создать крепкий и долговечный «костяк» вашего фундамента.

  1. Тип грунта и вес будущего строения. Эти параметры нужно знать, чтобы рассчитать нагрузку на фундамент и, следовательно, выбрать нужную вам арматуру. Если планируется постройка деревянного дома на устойчивой почве, то подойдёт арматура толщиной 10 мм; соответственно, для тяжёлых зданий и слабого грунта потребуется более основательная (от 14 до 17 мм в диаметре). Эти требования касаются продольных, нижних и верхних частей каркаса; поперечные же могут быть немного тоньше.
  2. Тип будущего фундамента. От того, какое основание для будущего дома или иной постройки планируется возвести, будет зависеть и тип арматуры. Так, например, для столбчатой основы подойдут прутья диаметром 10 мм, а для ленточной или монолитной — более толстые. Хотя, как показывает практика, десятимиллиметровых будет достаточно и в этом случае.
  3. Расчёт количества и стоимости арматуры. Здесь необходимо принять во внимание не только вышеописанные параметры (тип грунта, тип фундамента и т. д.), но и размеры будущего строения, для столбчатого фундамента — количество столбов. Также не лишним будет узнать цены на арматуру, чтобы заранее рассчитать сумму, которую придётся отдать за неё.

Как самому армировать столбчатый фундамент?

Основное преимущество столбчатого фундамента состоит в том, что его можно ставить абсолютно в любых климатических условиях, даже на самых неблагоприятных почвах. Основной же его недостаток — к тяжёлым домам, а также к постройкам, имеющим подвалы, применить его нельзя. Если же планируется строительство дома с щитовыми, рублеными или каркасными стенами без цокольного этажа или подвала, то столбчатое основание — это один из лучших вариантов. К тому же, технология его армирования не является такой уж сложной.

Армирование столбчатого фундамента

Для укрепления столбчатого фундамента потребуется арматура с ребристой поверхностью. Рифлёная поверхность обеспечивает хорошее сцепление с бетонной массой. Перед началом работы её необходимо очистить от грязи и пыли. Арматурный каркас для фундамента столбчатого типа обычно скрепляется на его углах.

Первый этап — это подготовка арматурных прутьев. Потребуется 4-6 длинных десятимиллиметровых стержней с рифлёной поверхностью и несколько более тонких, шестимиллиметровых. Если же столбы узкие, можно обойтись двумя прутами. Длина их должна быть примерно на 10-15 см короче самих столбов — это нужно для того, чтобы предотвратить коррозию, повреждения и выдавливание из бетонной основы. Далее всё зависит от предполагаемой нагрузки на фундамент. Если она небольшая, то прутья можно связать проволокой, если же будущее здание будет тяжёлым, то для большей надёжности нужно воспользоваться сварочным оборудованием.

Устанавливать арматурный каркас следует на подготовленную заранее гидравлическую подушку. После этого можно заливать бетонную смесь. Делать это нужно аккуратно и постепенно — по 20-25 см. Чтобы избежать появления случайных пустот и образования пузырьков воздуха, бетон необходимо тщательно прессовать.

Как самому армировать ленточный фундамент?

Ленточная основа является одной из самых распространённых фундаментных конструкций. Она представляет собой горизонтальную полосу, опоясывающую весь периметр здания, проходящую под его наружными несущими стенами и внутренними конструктивными перегородками. Основное её преимущество — это сравнительная простота изготовления. Как и любому другому типу фундамента, ей нужен надёжный «скелет», который обеспечит её прочность и продлит срок эксплуатации. Далее речь пойдёт о том, как самому сделать арматурный каркас для ленточного фундамента.

Для изготовления последнего потребуется стальная арматура. Она почти не сжимается, весьма пластична, предотвращает деформации фундамента и стен, а также сдвиги почвы. Сначала нужно грамотно её подобрать — в зависимости от фактической нагрузки на основание. Следует учесть вес будущего здания и глубину фундамента, и только затем выбрать изделия нужного диаметра (обычно — 10-12 мм).

Армирование ленточного фундамента

Изготовление арматурного каркаса для фундамента ленточного типа не обходится без некоторых нюансов. Необходимо предварительно рассчитать расстояние между прутьями каркаса и отразить его в проекте. Зависит оно от глубины будущей основы и может составлять 10-25 см. Сами ячейки каркаса не могут быть больше или меньше, чем 40×30 см (длина и ширина соответственно), глубина же их будет зависеть от предполагаемой нагрузки на фундамент.

Как известно, существует два варианта соединения частей арматурного каркаса фундамента — связывание и сварка. В случае с ленточной основой сварку использовать не рекомендуется, так как она меняет физические свойства металла и делает его значительно тоньше. Лучше всего связывать прутья в местах соединения при помощи проволоки. Желательно при этом обеспечивать их целостность и избегать промежуточных соединений.

Подробная инструкция в деталях расскажет, как собрать крепкий и надёжный «костяк» для основания данного типа.

Первый и самый главный этап — это проектирование. Да, даже для создания арматурного каркаса необходим проект, в котором следует указать каждый его прутик, их количество и основные параметры (диаметр и длину). Только после этого можно приступать к подготовке самого каркаса.

Для начала необходимо приготовить арматуру — основную, диаметром 10-12 мм, и потоньше, диаметром, например, 8 мм. Последнюю нужно согнуть в прямоугольные «кольца».

Начинать монтаж арматурного «скелета» нужно практически одновременно с установкой опалубки. Для выполнения его обвязки следует приготовить крючок и вязальную проволоку. Правильно выполненное армирование обеспечит достаточную прочность всей конструкции и не позволит ей деформироваться в процессе заливки бетона.

Затем необходимо вбить стальные прутья в землю по всему периметру постройки. К ним будут впоследствии привязаны верхний и нижний пояса конструкции. Так обеспечивается её оптимальная жёсткость.

Установка арматуры производится попарно, вертикально или горизонтально. В зависимости от способа, шаг будет 30 см или 2 м соответственно. В случае с горизонтальным типом армирования на стыках перемычек также нужно вертикально уложить прутья. Если по каким-либо причинам характеристики их в проекте не указаны, то каркас создаётся из двух рядов вертикальных прутьев, а крепятся они горизонтальными полосами, количество которых будет зависеть от глубины основания.

Следуя этим рекомендациям, можно вполне справиться с заданием самостоятельно.

Залог успешного создания арматурного каркаса

Подводя итоги вышесказанного, следует заметить, что без арматурного каркаса строительство крепкой опоры для здания, способной прослужить не одно десятилетие и даже век, невозможно. Только так можно надёжно укрепить его и предотвратить всевозможные деформации. От правильно выбранной и установленной арматуры зависит целостность и сохранность не только фундамента, но и стен постройки, особенно несущих.

Необязательно иметь специальную технику и бригаду квалифицированных специалистов, чтобы армировать основание дома. С этим заданием можно вполне справиться своими руками, имея минимальный набор навыков, инструментов и, конечно же, саму арматуру. Последнюю важно, прежде всего, правильно выбрать. А для этого нужны некоторые знания.

Так, необходимо знать, из чего изготовлена арматура и по какой технологии. В современном отечественном строительстве наиболее распространёнными являются изделия из специальной стали. Композитная арматура, хоть и признана лучшей по многим параметрам альтернативой металлическим изделиям, у нас используется нечасто. Поэтому лучше отдать предпочтение проверенному варианту.

Выбирая арматуру, следует обратить внимание не только на материал, но и на её диаметр, и на поверхность. Лучшей для строительства фундаментов считается стержневая с рифлёной поверхностью, так как обеспечивает лучшее сцепление с бетонными смесями. Диаметр будет зависеть от последующей нагрузки на основание, но чаще всего используются изделия толщиной от 10-12 мм, более тонкие — в качестве конструктивных, связующих элементов.

Способов создания арматурного каркаса существует всего два — сварка и связывание специальной проволокой. Первый способ, хоть и является более быстрым и аккуратным, не рекомендуется, так как вследствие сварки металл теряет свои физические свойства и становится более тонким. А это для прочного арматурного каркаса неприемлемо. Лучше всего проявить терпение и сноровку и использовать в качестве соединительного элемента вязальную проволоку.

Также помните, что арматура для каркаса должна быть, прежде всего, качественной. Она должна быть устойчивой к коррозии, достаточно пластичной, весьма прочной — словом, такой, чтобы выдерживать максимальные нагрузки и обеспечить сохранность фундамента и всего здания. Поэтому выбирать её лучше в специализированных магазинах и только от проверенных производителей. Подручные средства в качестве арматуры не подойдут.

nafundamente.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
