Каркас на стену под профлист: Каким должен быть каркас при монтаже профлиста?

alexxlab | 04.02.2023 | 0 | Разное

Содержание

Монтаж профнастила на стену: советы

Все мы знаем о том, что у профнастила есть несколько видов. Каждый из них применяется в отдельной сфере. Есть и профнастил стеновой, сфера его применения – облицовка стен внутри, снаружи. Его отличие прежде всего в высоте профиля (8-20 миллиметров), толщине листа (0.4-0.6 миллиметров). Благодаря этим параметрам стеновой профнастил способен выдерживать достаточные нагрузки: чем больше профиль у листов, тем больше его несущие способности.

Профнастил для стен

Содержание

1 Разновидности профилированных листов
2 Выбираем профнастил
3 Работы по монтажу
- 3.1 Монтаж профилированных листов на возведенные стены
- 3.2 Монтаж профилированных листов на сборные стеновые конструкции
- 3.3 Монтаж профлиста, выполняющего роль стены
4 Выводы

Разновидности профилированных листов

Сегодня профнастил применяется достаточно широко, не только с целью перекрытия кровли. Он служит замечательным облицовочным материалом, применяется для возведения ограждений.

В связи с этим произошла градация материала по двум основным типам, согласно которой профнастил бывает стеновым и кровельным.

Внимание!!! Наши читатели считают, что утренняя рыбалка – миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Советуем прочитать: монолитное перекрытие по профлисту

Виды профнастила

Мы поговорим про монтаж профнастила на стены, узнаем о нюансах этого процесса, определимся, на что должно быть обращено повышенное внимание, чтобы он прошел качественно, и конструкция прослужила как можно дольше.

Начнем с маркировки материалов. Как уже отмечалось, у материала, где высота гребня волны больше, несущие способности выше, то есть такой профнастил может выдерживать достаточно большие нагрузки, поэтому подходит для облицовывания. При выборе стенового профилированного листа, отдайте предпочтение тому, у которого высота гребня составляет 8 – 20 миллиметров. Это такие марки, как С8, С10, С18, С20, С21.

Маркировка «С» на материале означает, что дело мы имеет со стеновым профнастилом, а цифры – это и есть высота его волны.

Выбираем профнастил

Чтобы сделать правильный выбор, следует разбираться в назначениях разных марок профильных листов. Если вы планируете во время строительства дома обшить стены профилированными листами, лучше отдать предпочтение профнастилу марки С8. Более прочный материал вам не понадобиться, нет необходимости тратить на него больше денег. Все специалисты уверяют, что профнастил С8 – отличное решение при отделке стен.

Приобретая материалы, обратите внимание, чтобы он обязательно был обработан полимером. Именно полимерное покрытие – оптимальное для материала, которым вы собираетесь обшивать дом по стенам. Обратите внимание и на толщину профнастила. Обычно он выпускается со стандартной толщиной, которая может составлять 1, 0.

8, 0.7, 0.55, 0.5 миллиметров. Чаще всего в облицовке применяется материал с профильной толщиной 0.5 или 0.7 миллиметров.

Работы по монтажу

Монтаж профилированных листов может происходить по уже возведенным стенам, на сборные стеновые конструкции. Кроме того, профлист может выступать самой стеной. Рассмотрим все эти варианты по отдельности.

Монтаж профилированных листов на возведенные стены

Если вы занимаетесь монтажом профнастила на готовые перекрытия, он не только выполняет роль облицовки, но и защищает теплоизоляцию. Инструкция по монтажу профнастила на стену требует проведения предварительного утепления стены. Первым шагом должна стать установка кронштейнов (их прикрепляют на стену дюбелями или саморезами).

Следующий этап- утепление перекрытия. Крепится материал теплоизоляции грибковыми саморезами или широкими шайбами. На утеплитель настилается гидроизоляционная пленка – таким образом он будет защищен воздействия факторов внешней среды.

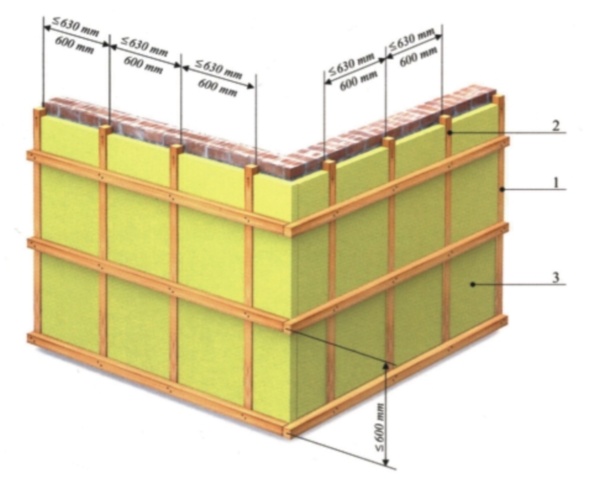

Далее устанавливаем каркас под профилированные листы. Делается это при помощи металлических направляющих профилей П-образной формы. Первоочередно устанавливают вертикальные профили на кронштейны, потом – горизонтальные перемычки между ними.

Очень важно! Обратите внимание на то, что каркасная плоскость ОБЯЗАТЕЛЬНО должна быть ровной. Маленькие неточности, в пару сантиметров, легко выравниваются самими профлистами.

Завершив работы по сборке каркаса, приступайте к монтажу профилированных листов. Крепятся они саморезами с резиновыми прокладками. Если производится монтаж поперечных профилей, позаботьтесь про их установочные размеры – они должны быть удобными для монтажа профилированных листов.

Монтаж профилированных листов на сборные стеновые конструкции

Монтаж профнастила на возведенную стену

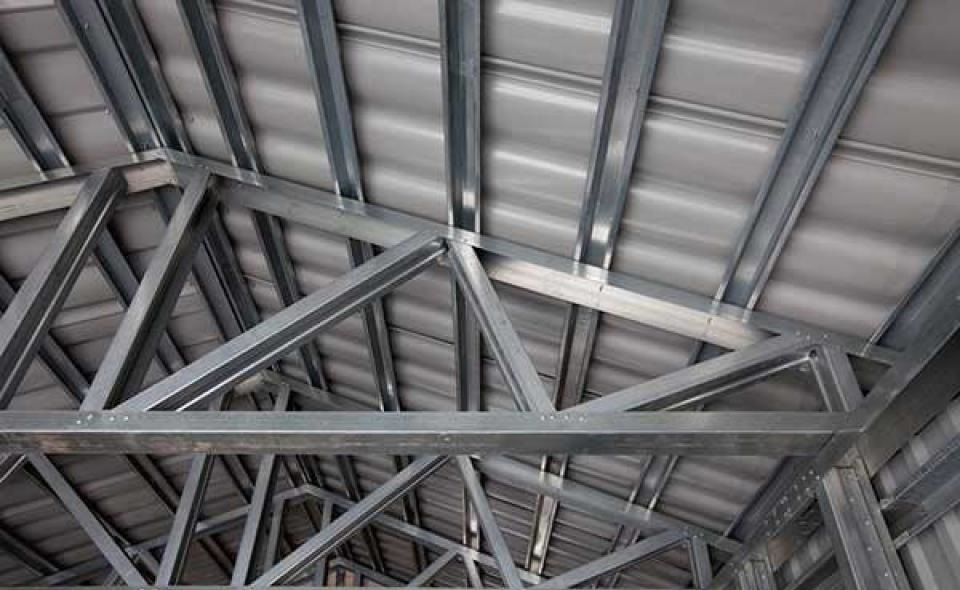

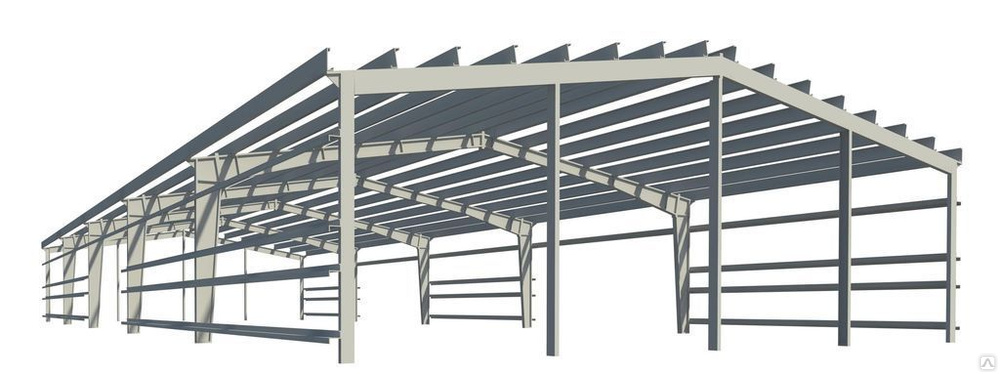

Этот вид монтажа профнастила применим для каркасного строительства. Каркасом выступает профиль из металла, он же служит основой перекрытия. Прежде, чем установить профнастил в этом случае, следует гидроизолировать фундамент. Делается это при помощи установки на верхнюю поверхность фундамента двух слоев рубероида. Далее происходит укладка профиля на фундамент и закрепление его при помощи универсальных саморезов. Таким образом происходит образование каркаса панелями.

Далее внутрь панелей укладывается пароизоляция, ее крепление происходит саморезами с потайными головками. Сверху настилается утеплитель и по внешним сторонам закрывается противоветровой пленкой. Перед установкой профилированного листа следует поставить шляпный профиль по всей стеновой длине. На этом шляпном профиле и будет крепиться профнастил. Монтаж производится саморезами с широкими шляпками и пластиковыми шайбами. На стыках профнастил закрепляют заклепками. После чего останется только придать облик здании. Это можно сделать при помощи дополнительных элементов, они производятся также из оцинкованной стали, после установки их можно окрасить в любой цвет.

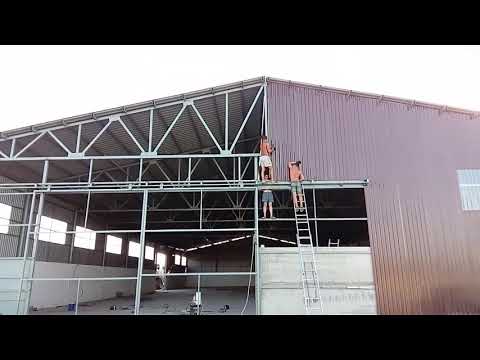

Монтаж профлиста, выполняющего роль стены

Один из самых простых видов монтажа на стене, весь процесс достаточно прост и не требует приложения дополнительных усилий. Профнастил крепится также, как при установке забора. Однако такая стена требует обустройства более сложного каркаса, нежели для забора. Еще одно отличие – в способе и частоте крепления. В монтаже применяются саморезы с широкими шляпками и пластиковыми шайбами. Их крепят по нижним частям волн через один профиль – не слишком часто. На стыках применяются заклепки с разбежным шагом 30 сантиметров.

Выводы

Как видим, все вышеперечисленные варианты (их три), которыми могут быть установлены профилированные листы на стены – точная технологическая карта по монтажу профилированных листов, используемая при строительстве промышленных объектов. Это не удивительно. Сегодня многие технологии, которые ранее применялись только в промышленном строительстве, перешли и в строительство частное, нашли широкое применение в нем. Строительство загородных домов не стало исключением. Благодаря этому можно намного качественнее возводить частные дома – они будут прочными, надежными, прослужат не один десяток лет.

Кроме того, на эксплуатационные качества материала очень влияют его характеристики. Посему следует подойти с особой ответственностью к вопросу выбора профилированных листов: изучите все предложенные марки, определитесь с условиями, в которых будет эксплуатироваться материал. Предпочтение лучше отдавать профилированным листам с полимерным покрытием – это гарантия длительного срока службы.

варианты отделки снаружи и внутри, обзор материалов

Не можете выбрать, чем обшить каркасный дом: металлическим сайдингом или профнастилом? Эта статья поможет вам определиться. В ней мы расскажем об основных критериях выбора и сравним по ним оба материала. Но сначала — кратко о том, что такое профнастил и стальной сайдинг, и чем они друг от друга отличаются.

Кратко о материалах

Профнастил — это стальной лист с продавленными в нем гофрами («волнами») трапециевидной формы. Ширина листа около метра, длина от 0,5 до 12 метров.

Толщина профнастила обычно 0,5-0,7 мм, но может быть и до 1,2 мм. Гофры придают листу из тонкой стали жесткость, причем, чем больше их глубина, тем более жестким становится материал. Например, несущий профнастил может выдерживать распределенную нагрузку в сотни килограмм на метр площади.

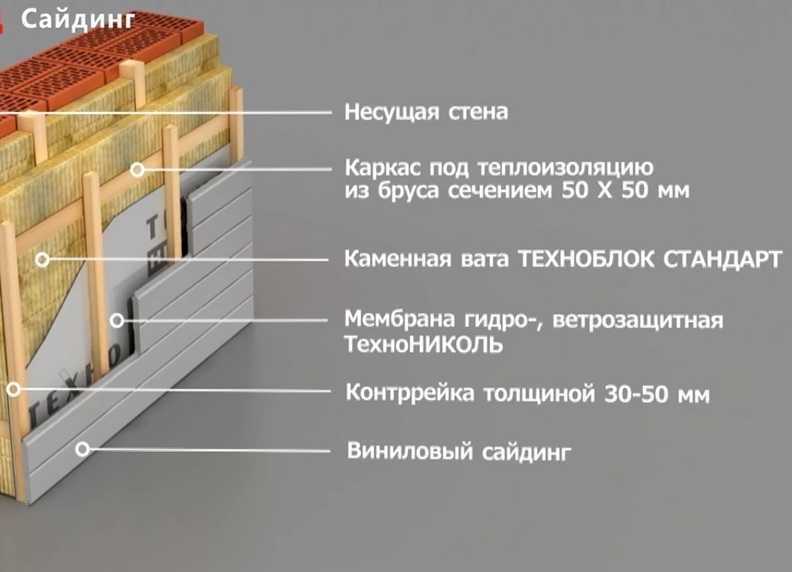

Металлический сайдинг — это специальные панели для облицовки. Они тоже профилированные, но так, чтобы придать им схожесть с традиционными облицовочными материалами: доской, бревном или брусом.

Сверху у панелей сайдинга — перфорированная полоса для крепления к основанию, а соединяются вместе они с помощью замкового соединения.

Очевидно, что это принципиально разные материалы. Так чем лучше обшить каркасный дом? Разбираемся.

Выбираем материал: 4 критерия

Сразу оговоримся, что мы будем сравнивать не сами материалы, а именно обшивку из них. Так разница между ними становится очевиднее, поэтому легче выбрать, чем лучше обшивать стены каркасного дома именно в вашем случае. Для этого мы выделили четыре основных критерия:

срок службы;
цена;
внешний вид;
легкость монтажа и перевозки.

Сравним материалы по каждому из них по порядку.

Срок службы обшивки

И металлический сайдинг, и профнастил делаются из одного и того же сырья: тонколистовой стали с полимерным защитным покрытием. Это оцинкованный металлический лист, на который с одной стороны нанесена полимерная композиция. В итоге срок службы материалов зависит от:

Толщины металла. Здесь все просто: чем больше толщина металла, тем дольше прослужит материал.
Вида полимерного покрытия. Гарантия на материал с покрытием Valori^® доходит до 30 лет. А на материалы с покрытием Purman^® — до 50 лет. Подробные гарантийные условия читайте здесь.

С точки зрения срока службы, разницы между металлическим сайдингом и профнастилом быть не должно. Поэтому и на выбор, чем обшить каркасный дом снаружи, этот критерий влиять не должен. Но эта разница может быть. Причина — особенности крепления материалов.

Профнастил крепится к стенам саморезами со специальной прокладкой. При правильном креплении листов она герметично закрывает монтажное отверстие, защищая его от влаги. Но только при правильном креплении. В теории в этом нет ничего сложного: нужно просто выставить такое усилие на шуруповерте, которое позволяет плотно прижимать прокладку, но при этом не передавливать ее. Ну и следить, чтобы саморезы заходили в каркас строго перпендикулярно.

К сожалению, не все строители знают, как правильно обшить каркасный дом профнастилом. Или просто не хотят делать работу качественно. Поэтому саморез, закрученный почти заподлицо с листом и выдавленная впечатляющим валиком по контуру шайбы прокладка — это обычное дело. В этом случае она будет обеспечивать герметичность недолго — со временем под воздействием ультрафиолета прокладка растрескается, и к отверстию начнет проникать влага. А вместе с ней начнется коррозия.

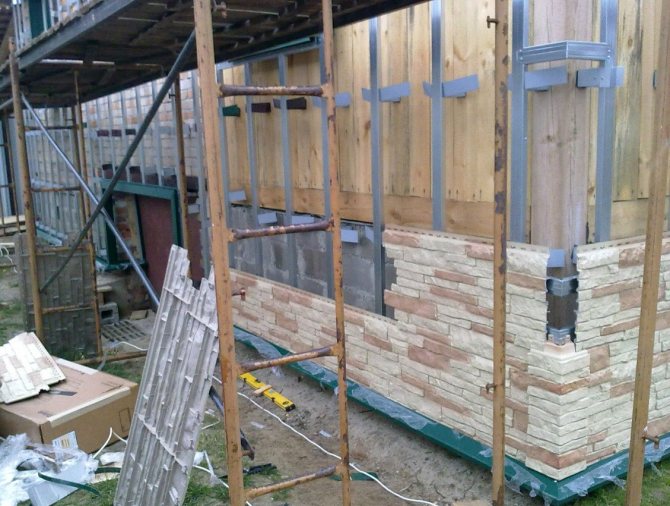

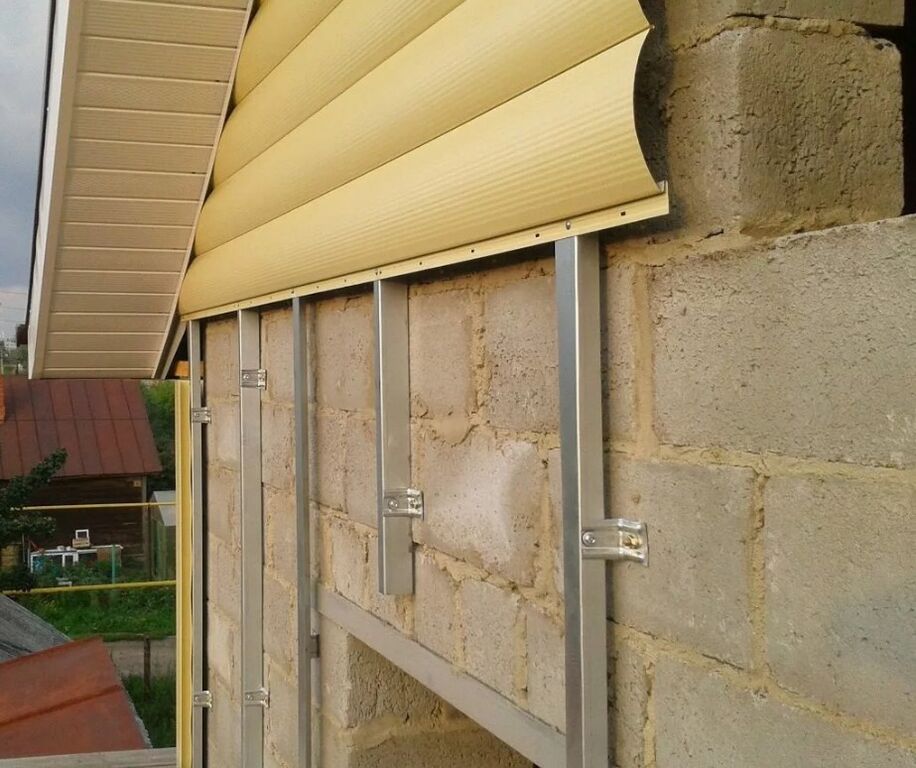

У металлического сайдинга точки крепления скрыты под соседними панелями. К тому же крепятся они в заранее сделанную перфорированную полосу без повреждения листа на месте. Поэтому в целом надежнее обшить каркасный дом снаружи сайдингом, чем профнастилом.

Итог: срок службы сайдинга и профнастила, если материалы сделаны из одинакового сырья, теоретически не отличается. На практике профнастил более чувствителен к качеству монтажа, и из-за ошибок крепления может прослужить меньше ожидаемого.

Стоимость облицовки

Чем дешевле обшить каркасный дом? Ответ на этот вопрос более-менее однозначный: профнастилом. Для облицовки стен, как правило, используют профлист с небольшой высотой волны: С-8, С-10, С-18, С-20. Расход металла на него меньше, поэтому и стоимость ниже.

Ниже и цена работы при монтаже профнастила, поскольку он занимает меньше времени. Но эта разница несущественна, поскольку прежде чем обшить стены в каркасном доме, и под сайдинг, и под профнастил нужно сделать вентилируемый фасад. И его устройство — большая часть стоимости работ.

Кроме того, чем больше глубина профилирования, тем меньшей становится разница в цене. Например, при использовании профлиста С-20 разница становится настолько несущественной, что ее практически не имеет смысла учитывать при выборе.

Итог: если вы ищете, чем обшить каркасный дом снаружи дешево, и это ваш главный критерий, то выбирайте стеновой профнастил с небольшой высотой волны: С8 или С10.

Эстетика внешнего вида

Металлический сайдинг был специально создан для облицовки домов. Поэтому неудивительно, что смотрится он лучше профнастила.

Во-первых, сайдинг профилируется не просто для увеличения жесткости листа, но для придания ему формы, которая имитирует тот или иной отделочный материал. В частности, есть сайдинг:

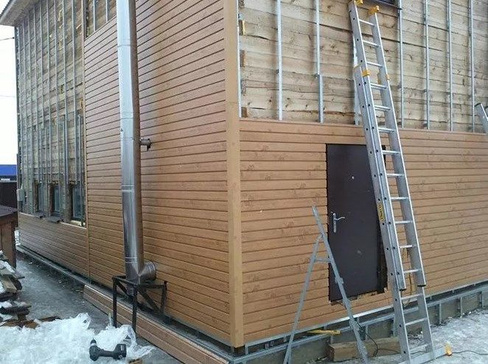

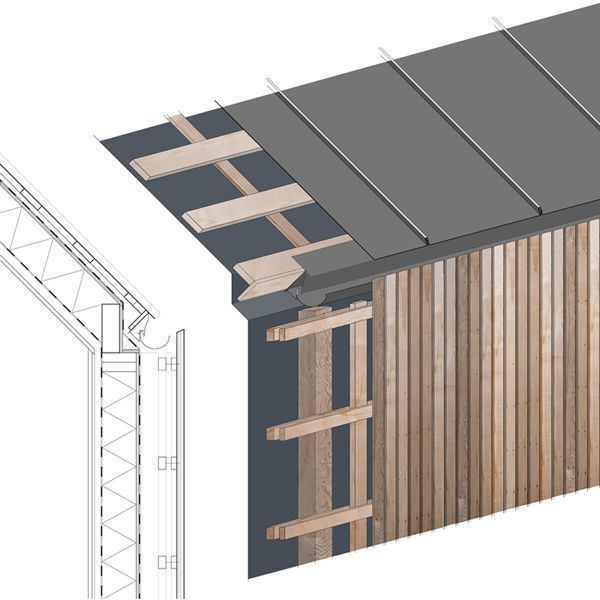

под доску, который имитирует классическую облицовку деревом со скошенной верхней кромкой;
под брус, который имитирует стены дома из бруса;
под оцилиндрованное бревно для имитации сруба.

И сайдинг, и профнастил могут быть сделаны из стали с декоративным покрытием под дерево — Ecosteel^®. Только в случае сайдинга такое покрытие смотрится эффектнее.

Итог: если важна эстетика, лучше обшить каркасный дом сайдингом. Он смотрится на стенах органичнее профнастила и отлично имитирует природные материалы.

Легкость монтажа и транспортировки

А вот по этому критерию однозначного ответа, чем лучше обшить каркасный дом снаружи, нет.

Металлический сайдинг проще в перевозке — банально размеры панелей меньше. В легковой машине, даже универсале, его, конечно, не привезешь, но в фургоне вполне. Это и снижает стоимость доставки, и упрощает ее: малотоннажные грузовики способны проехать там, где машина с длинным кузовом просто застрянет.

Зато профнастил легче и быстрее в креплении: листы шире, длиннее, не нужно заводить панели в замок. Закручивание саморезов с пережатием прокладки, о котором мы уже писали выше, это нарушение технологии, а не проблема самого материала.

Но с металлическим сайдингом проще работать в одиночку. Перед тем как обшивать каркасный дом профнастилом, особенно если листы достаточно длинные для закрытия всей или половины стены, нужно найти двух помощников. Максимальная длина сайдинга — 6 м, а его ширина около 0,5 м, поэтому его можно удерживать и крепить одновременно.

Итого: сайдинг легко перевозить и его удобнее крепить в одиночку, зато профнастил в целом проще и быстрее в монтаже, если есть помощники.

Подведем итоги

Итак, чем обшить стены каркасного дома снаружи:

По сроку службы сами материалы одинаковы, но при обшивке профнастилом часто допускают ошибку, которая приводит к ускоренной коррозии в местах креплений.
Облицовка профнастилом дешевле, чем сайдингом. Но только если профнастил не сильно рельефный.
Металлический сайдинг эстетичнее профлиста. Но это исключительно дело вкуса.
Сайдинг удобнее крепить самостоятельно и перевозить, но профнастил проще и быстрее в монтаже, хотя нужны помощники.

Итого: ни у сайдинга, ни у профнастила нет решающих преимуществ в общем зачете. Они одинаково хорошо служат. Их просто монтировать. А внешний вид — это индивидуальный выбор каждого. Поэтому выбор материала — скорее, дело вкуса, чем вопрос характеристик.
