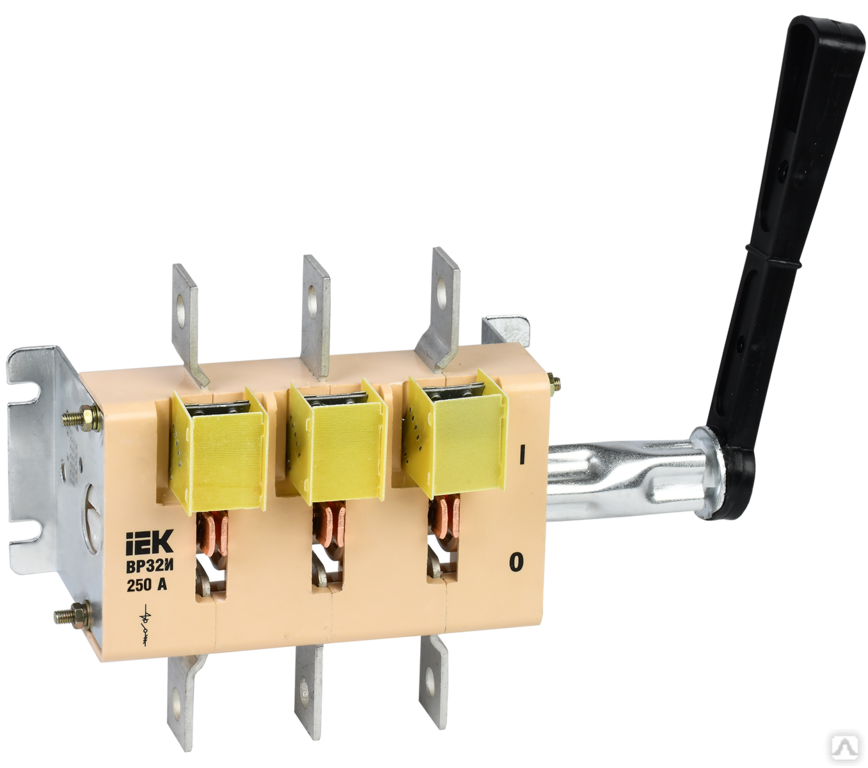

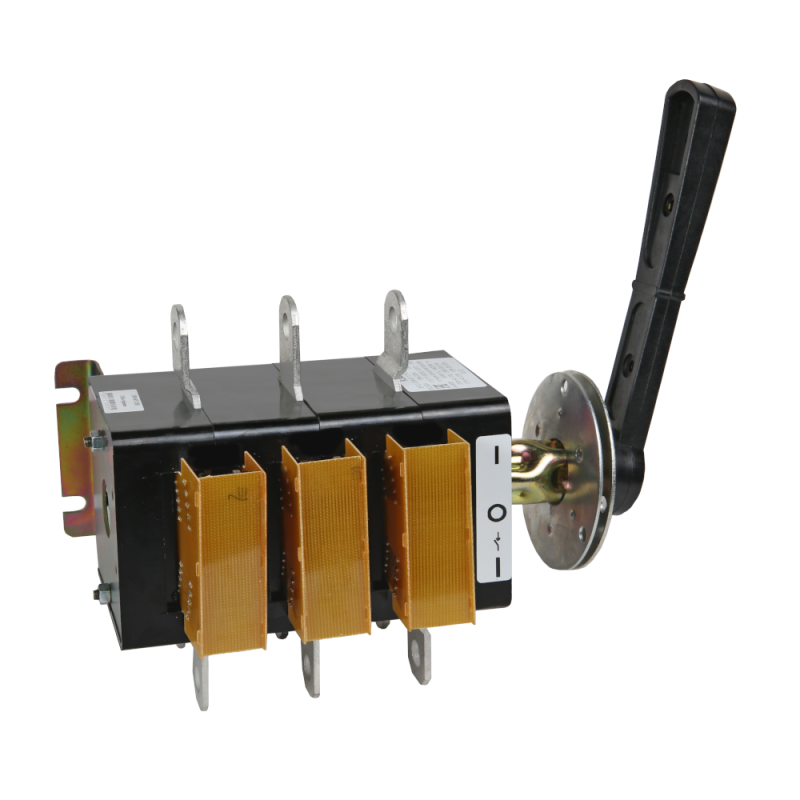

Рубильники ВР32 (ВР 32), выключатели-резъединители серии ВР32-31, ВР32-35, ВР32-37, ВР32-39

Выключатели-разъединители (рубильники) серии ВР32-31, ВР32-35, ВР32-37, ВР32-39 предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440 В в устройствах распределения электрической энергии.

Условия эксплуатации:

Температура окружающей среды от -60 до +40°С.
Высота установки над уровнем моря не более 2000 м.
Степень загрязнения окружающей среды – 3.
Режим работы – продолжительный.

Структура условного обозначения выключателя-разъединителя ВР32:

ВР32- ХХ Х Х Х Х Х Х – ХХ ХХХХ

ВР – вид аппарата;
32 – номер серии;
ХХ

– номинальный ток:

       31 -100 А,
       35 – 250 А,
       37 – 400 А,
       39 – 630 А.
Х – условное обозначение съемности рукоятки:
     А – несъемная,
     В – съемная.
Х – число полюсов и число направлений:
     1 – однополюсный выключатель-разъединитель на одно направление,
     2 – двухполюсный выключатель-разъединитель на одно направление,
     3 – трехполюсный выключатель-разъединитель на одно направление,
     5 – однополюсный выключатель-разъединитель на два направления,
     6 – двухполюсный выключатель-разъединитель на два направления,
     7 – трехполюсный выключатель-разъединитель на два направления.
Х – наличие или отсутствие дугогасительных камер:
     0 – отсутствие дугогасительных камер,
     1 – наличие дугогасительных камер.

Х – расположение плоскости присоединения внешних зажимов контактных выводов:
     1 – параллельно плоскости монтажа,
     2 – перпендикулярно плоскости монтажа,
     3 – комбинированное: ввод параллельно, вывод перпендикулярно плоскости монтажа,
     4 – комбинированное: ввод перпендикулярно, вывод параллельно плоскости монтажа.
Х – вид рукоятки ручного привода:
     0 – без рукоятки,
     2 – боковая рукоятка,
     4 – передняя смещенная рукоятка,
     5 – боковая смещенная рукоятка.
Х – наличие или отсутствие вспомогательных контактов:
     0- без вспомогательных контактов,
     1 – со вспомогательными контактами.
ХХ – степень защиты рукоятки со стороны привода:

00 – IР00,
32 – IР32.
Х3 – климатическое исполнение (УХЛ, Т) и категория размещения (3) по ГОСТ 15150.

Пример обозначения рубильника ВР32:

Выключатели-разъединители ВР32 имеют следующие технические характеристики:

ХАРАКТЕРИСТИКИ	ВР-32
Номинальные рабочие напряжения для главной цепи: переменного тока: постоянного тока:	380, 660 В 220, 440 В
Условный тепловой ток на открытом воздухе (Jth)	100, 250, 400 и 630 А
Условный тепловой ток в оболочке (Jth)	80, 200, 315 и 500 А
Номинальная частота переменного тока	50 и 60 Гц
Механическая износостойкость на токи 100 и 250 А: на токи 400 и 630 А:	25000 циклов “ВО” 16000 циклов “ВО”
Мощность, потребляемая аппаратом на один полюс ВР32-31 ВР32-35 ВР32-37 ВР32-39	3 Вт 15 Вт 35 Вт 60 Вт

Габаритные, установочные, присоединительные размеры и масса трехполюсных аппаратов ВР-32:

Типо-исполнение	РАЗМЕРЫ, мм
Типо-исполнение	А	А1	А2	В	В1	L1	L	в	в1
рубильник ВР32-31А 31220-00	160,5	50	37,5	117	240	176	174,5	75	15
рубильник ВР32-35А 31220-00	172	50	44	164	240	190	186	82,5	25
рубильник ВР32-37А 31220-00	200	50	50	178	240	215	212	99,5	26
рубильник ВР32-39А 31220-00	236	100	65	220	313	250,5	252	119	35
рубильник ВР32-31А 71220-00	145,5	50	37,5	120	240	168	157,5	65	15
рубильник ВР32-35А 71220-00	160	50	44	162	240	183	172	80,5	25
рубильник ВР32-37А 71220-00	200	50	50	164	240	215	212	89,5	26
рубильник ВР32-39А 71220-00	236	100	65	208	313	251	252	105,5	35

Типо-исполнение	РАЗМЕРЫ, мм							Масса, кг
Типо-исполнение	в2	Н	Н1	l	h	d	R	Масса, кг
рубильник ВР32-31А 31220-00	7,5	72,5	175	42,75	55	7	160	0,86
рубильник ВР32-35А 31220-00	12,5	79	180	42,1	58	7	160	1,64
рубильник ВР32-37А 31220-00	13	94,5	191	49,1	70,5	7	160	2,08
рубильник ВР32-39А 31220-00	17,5	110,5	240	52,7	83,5	9	210	3,30
рубильник ВР32-31А 71220-00	7,5	107,5	231,5	35,25	71,5	7	160	1,05
рубильник ВР32-35А 71220-00	12,5	123,5	238,5	36,1	78,5	7	160	2,73
рубильник ВР32-37А 71220-00	13	149	259,6	49,1	99,5	7	160	2,35
рубильник ВР32-39А 71220-00	17,5	180,5	330,5	52,7	120,5	9	210	4,88

Оформить заказ Вы можете любым удобным способом:

в офисе нашей компании по адресу: г. Москва, ул. Полярная, д. 31Б, стр.16

по телефонам: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17

по e-mail: [email protected]

Рубильники ВР32 (ВР 32), выключатели-резъединители серии ВР32-31, ВР32-35, ВР32-37, ВР32-39
© 2007 ЗАО Компания ТЕХНОЛОГ | Создание сайта и поддержка.

Canadian Shunt Industries – Шунты амперметра постоянного тока – Силовые разъединители с предохранителями для телекоммуникаций

Canadian Shunt Industries – Шунты амперметра постоянного тока – Разъединители с плавкими предохранителями для телекоммуникаций – Ножевые разъединители

Ножевые выключатели — до 3000 А переменного/постоянного тока — одобрено CSA

Для просмотра следующих PDF-файлов необходимо иметь
Adobe Acrobat Reader установлен как подключаемый модуль

Тип A – Одноходовой, с передним подключением

  Тип A — 30, 60, 100, 200, 300 и 400 А

  Тип A – 600 и 800 А

  Тип A – 1 200 А

  Тип A – 1 600 А

Тип B — соединение с одним возвратом назад

  Тип B – 30 и 60 А

  Тип B – 100, 200, 300 и 400 А

  Тип B – 600 и 800 А

и 2 А Тип B0 -0 1,
0 1

Тип A — двухходовой, с передним подключением

  Тип A – 30, 60, 100, 200, 300 и 400 А

  Тип A – 600 и 800 А

  Тип A – 1 200 А ,
А 6 9

Тип B — соединение с двойным возвратом назад

  Тип B — 30 и 60 А

  Тип B – 100, 200, 300 и 400 А

  Тип B – 600 и 800 А

  Тип B – 1 200 и 1 600 А

Тип A и B — Ножевые выключатели для тяжелых условий эксплуатации

Информация, порядок заказа и дополнительные функции

  Тип A и B — Ножевые выключатели для тяжелых условий эксплуатации

  Тип A и B — Как заказать

  Тип A и B — дополнительные функции

  Тип A и B — примеры дополнительных функций

Ножевые выключатели свыше 1600 А

Пожалуйста, свяжитесь с инженерным отделом CSI

Марк Мэтьюз – Менеджер по проектированию и контролю качества

Copyright 1995-2022 Canadian Shunt Industries Incorporated Все права защищены.

CSI
Этот веб-сайт HTML-совместим со следующими браузерами

Последнее обновление 21 июня 2022 г.

Рубильники Filnor

При просмотре линейки продуктов нажмите «Получить предложение», чтобы получить предложение, отправленное на указанный вами адрес электронной почты. В некоторых ситуациях может потребоваться, чтобы мы связались с вами по поводу вашего запроса предложения.

Рубильник
Рубильник Каталог

PRIVATE FILNOR LOGIN

Получайте электронные новости от Filnor

Политика конфиденциальности Условия эксплуатации [email protected]

227 Н. Свобода Альянс, Огайо 44601, США Телефон: 330-821-7667 Факс: 330-829-3175 [email protected]

[email protected]

Filnor предлагает более 700 стандартных ножевых выключателей. Электрические характеристики переключателей варьируются от 30 ампер при 250 вольт переменного/постоянного тока до 6000 ампер при 600 вольт переменного/постоянного тока. Все эти стандартные переключатели находятся в списке Underwriters Laboratories.

A-1109 P2GE
400 А, 250 В, двухполюсный, однопозиционный переключатель с навесным замком, упором на 90 градусов и лопаточной рукояткой

НОВИНКА! Каталог рубильников

Загрузите новый каталог ножевых выключателей Filnor в формате PDF. Мы удобно разделили каталог на разделы A – F, либо вы можете скачать весь каталог одним файлом.

Каталог рубильников Полный 9 МБ
Раздел A — Ножевые переключатели с передним подключением типа A 3,4 МБ
Раздел B — Ножевые переключатели с задним подключением типа D 3,5 МБ
Раздел C — рубильники с задним подключением типа L 3,1 МБ
Раздел D — Блоки предохранителей 1. 1 MB
Раздел E — Размеры 3,9 МБ
Раздел F — Техническое обслуживание 1,9 МБ

Ножевые выключатели A-6716
600 А, однополюсные, однонаправленные, без предохранителей

A-1142 Ножевые переключатели P2GE
30 А, 250 В, двухполюсный, однопозиционный переключатель с навесным замком, 9 шт.Ручка Stop & Spade 0 градусов, плавкий предохранитель

Ножевые переключатели A-1203
60 А, трехполюсный, однопозиционный переключатель, без предохранителя

Ножевые выключатели A-2011
600 А, однополюсный, двухпозиционный, неплавкий

ЗАДНЕЕ ПОДКЛЮЧЕНИЕ ТИП L ЗАДНЕЕ ПОДКЛЮЧЕНИЕ ТИП D >

Поиск в базе данных рубильников

Секция A — Тип A, передние рубильники 3,4 MB

СИЛЬНЫЕ РУЛЕВЫЕ ПЕРЕКЛЮЧАТЕЛИ

СЕКЦИЯ A, класс 9850, передние рубильники

антикоррозийное покрытие, монтируются на основаниях ГПО-3, имеют высокие клипсы и шарниры. Высокие зажимы и петли упрощают соединения передней части платы. Доступно от 30 до 2000 ампер.

Рубильники с плавкими предохранителями типа А снабжены держателями предохранителей, в которые можно вставлять стандартные предохранители National Electric Code. При монтаже на панели однопозиционный выключатель имеет плавкий предохранитель внизу. Доступны от 30 до 600 ампер при 250, 480 или 600 вольт.

Номинальные параметры: Номинальные амперные нагрузки типа А, неплавких рубильников основаны на превышении температуры не более чем на 30°С над температурой окружающей среды не более чем на 40°С при установке на открытом воздухе. Номинальные параметры закрытых основаны на том, что коммутаторы установлены в корпусах с достаточной вентиляцией и с шиной или кабелем соответствующего размера.

СПЕЦИАЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ
Доступны специальные переключатели. Возможно, у нас уже есть проект того, что вам нужно, если нет, наш инженерный отдел проведет расследование и сообщит вам, можем ли мы его построить.

Пожалуйста, свяжитесь с нами для получения информации о ваших особых требованиях к переключателям.

ЗАПАСНЫЕ ЧАСТИ
Запасные части доступны для всех рубильников и предохранителей. Аксессуары также доступны для добавления к рубильникам.

Рубильники открытые применяются в качестве разъединителей, устанавливаемых на распределительных щитах, распределительных щитах и щитах управления. Рубильники широко используются в тяжелой промышленности и лабораториях, для контрольных и испытательных панелей, где требуются видимые разъединения.

Рубильники однонаправленные неплавкие типа А имеют антикоррозионное покрытие, устанавливаются на основаниях ГПО-3, имеют высокие зажимы и петли. Высокие зажимы и петли упрощают соединение передней части платы.

ТИП A ПЕРЕДНЕГО ПОДСОЕДИНЕНИЯ, МОЩНЫЕ РУЛЕВЫЕ ВЫКЛЮЧАТЕЛИ
Двухпозиционные, неплавкие
Тип A, двухпозиционные, неплавкие рубильники аналогичны по конструкции однопозиционной версии. Для приложений, где необходимо вручную переключаться между двумя источниками питания или двумя нагрузками, особенно хорошо подходят двухпозиционные выключатели.

МОЩНЫЕ НОЖЕВЫЕ ВЫКЛЮЧАТЕЛИ ТИПА A С ПЕРЕДНИМ ПОДКЛЮЧЕНИЕМ
Однонаправленные, плавкие
Рубильники с плавким предохранителем Тип A оснащен держателями предохранителей, которые подходят для стандартных предохранителей National Electric Code. При монтаже на панели однопозиционный выключатель имеет плавкий предохранитель внизу.

МОЩНЫЕ РУЛЕВЫЕ ПЕРЕКЛЮЧАТЕЛИ ТИПА А С ПЕРЕДНИМ ПОДКЛЮЧЕНИЕМ
Двухпозиционные, плавкие
Предохранительные, двухпозиционные рубильники типа А имеют плавкие предохранители в обоих положениях. Чтобы обеспечить зазор между рукояткой и предохранителями, эти выключатели имеют низкие петли и высокие зажимы.

ТИПА А ПЕРЕДНЕГО ПОДСОЕДИНЕНИЯ, МОЩНЫЕ НОЖЕВЫЕ ПЕРЕКЛЮЧАТЕЛИ
Одно- или двухпозиционные, неплавкие, полевые разрядные переключатели
Полевые разрядные переключатели используются для преодоления высокого индуктивного тока, вызванного внезапным открытием поля генератора. При размыкании цепи генератора переключатель полевого разряда замыкает поле на резисторе, позволяя постепенно затухать индуктивному разряду, что в противном случае могло бы привести к пробою изоляции возбуждения.

При открытии этих двухполюсных переключателей разгрузочная пластина, являющаяся смещенным продолжением одной из основных лопастей, соприкасается с высоким зажимом. Высокий зажим, который соединен с резистором, расположен между шарнирами двух лопастей. Еще одной особенностью выключателя является то, что каждый полюс оснащен быстроразъемными контактами. Разгрузочные лопасти и быстроразъемные лопасти объединяются, чтобы обеспечить операцию сборки перед разборкой. При размыкании ключа цепь сопротивления замыкается до разрыва цепи фаза-поле, ограничивая напряжение полевого разряда. При замыкании переключателя разрядная пластина разрывает цепь сопротивления до того, как основные ножи соприкоснутся.

ПЕРЕКЛЮЧАТЕЛИ РЕВЕРСИВНОЙ ПОЛЯРНОСТИ
Другая версия ножевого переключателя типа А — переключатель реверсивной полярности.
