Катодная защита автомобиля от коррозии своими руками: Антикоррозийная – катодная защита авто – Поделки для авто

alexxlab | 14.06.2021 | 0 | Разное

Содержание

Антикоррозийная – катодная защита авто – Поделки для авто

Большинству автолюбителей известно, что появление даже небольшой царапины может привести к стремительному распространению ржавчины по кузову. И борьба с этой проблемой заключает в себе массу сложностей. Всевозможные виды покрытий, антикоров, мастик – чем только не пытаются защитить машину автомобилисты.

Вот только для качественной обработки всех мест, наиболее подверженных поражениям ржавчиной, автомобиль иногда приходится разбирать почти полностью. На это дело может уйти масса времени.

Помимо этого, во время эксплуатации автомобиля все покрытия постепенно разрушаются. Вибрация в движении приводит к появлению микротрещин, а удары песчинок и камней появляются сколы на краске. И всё это делает вполне понятным желание каждого автомобилиста найти волшебный прибор, в который придётся вложиться один раз и потом забыть о проблеме ржавчины на кузове навсегда.

Применение прибора в различных сферах

Уже на протяжении долгого времени самые разнообразные объекты защищаются от коррозии катодным методом.

К примеру, на судах практикуется установка специальных протекторов, растворение которых в морской воде обеспечивает защищенность всего корпуса судна. А если говорить о подземных коммуникациях – трубы до укладки обрабатываются антикорами, а затем обматываются лентами из специального материала.

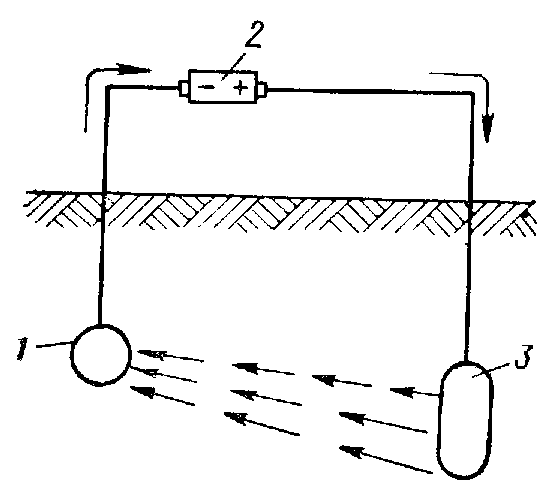

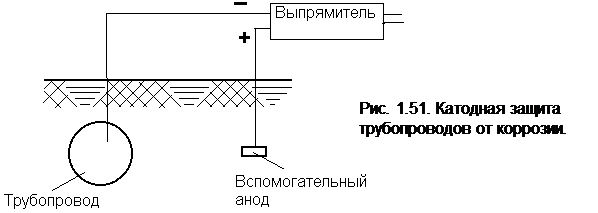

На некотором удалении от труб в землю укладывается анод (электрод) – металлическая болванка, на которую накинут «плюс» от постоянного тока. На саму трубу накидывается «минус». Разность потенциалов защищаемого металла и электрода в цепи электролита проходит ток. На аноде высвобождаются электроны (окислительная реакция) и за счет этого прекращается саморастворение катода (1,2)

Принцип катодной защиты

Необходимо, чтобы в процессе катодной поляризации металлу сообщался отрицательный потенциал, делающий термодинамически маловероятным его окисление. Потенциал в 0,1 – 0,2 В даёт железу и его сплавам полную защиту от коррозии.

Любой сдвиг потенциала может отразиться на степени защиты. По плотности защитный ток должен быть в районе  от 10 до 30 мА/м2. Помимо этого, с течением времени из-за концентрационной поляризации (по кислороду) на металле потенциал смещается дополнительно в минус. Это даёт возможность время от времени отключать прибор (зарядка аккумулятора, ремонт автомобиля и т. д.). (3)

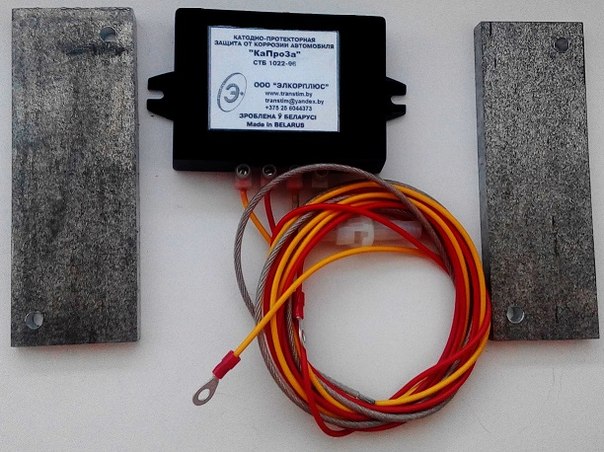

Прибор, защищающий кузов от коррозии включает в себя электронный блок и защитные электроды. На корпусе блока размещается световая индикация процесс работы. Устройство обеспечивает поддержку значения потенциала на влажных участках поверхности на том уровне, который необходим для полного прекращения процессов коррозии.

Это происходит за счет того, что защитные электроды разрушаются.В качестве анодов (защитных электродов) могут использоваться материалы и разрушающиеся (алюминий, нерж. Сталь) и неразрушающиеся. Если говорить о неразрушающихся – это могут быть магнетит, платина, графит, карбоксил. По виду электроды изготавливаются как прямоугольные или круглые пластины с площадью от 4 до 9 см2.

Рисунок показывает схему довольно простого устройства для антикоррозийной защиты, которое отлично справится с проблемой. Конечно, самый примитивный вариант подобного устройства может содержать в себе только провода, подключаемые к «плюсу» аккумулятора и защитные электроды. Но в таком случае будет отсутствовать возможность контроля возникновений коротких замыканий электродов и кузова автомобиля, и слежения за работой самого устройства.

Поэтому здесь в цепи делителя напряжения (R1, R2 и R3) встроен светодиод (VD1), ровно светящийся в рабочем режиме. От аккумулятора ток он потребляет в незначительном количестве, всего где-то 2мА. В случае, если происходит замыкание одного из электродов на кузов машины, диод погасает. Тогда вам нужно обнаружить и устранить проблему. Светодиод может немного изменяться в свечении, если влажность кузова повышена – так работает катодная защита. Стоит отметить, что прибор надежен, потому что во время короткого замыкания выхода на кузов даёт ток перегрузки не больше, чем 25-30 мА.

Что необходимо помнить при монтаже и сборке устройства

  • Один электрод способен обеспечить защиту площади, радиус которой равен примерно 0,25-0,35 м.
  • Устанавливать электроды можно только на участки, которые защищены лакокрасочным покрытием.
  • Может использоваться шпаклевка на основе эпоксидного клея или сам клей.
  • Наружная сторона электродов не должна покрываться электроизоляционными покрытиями (краски, клеи, мастики и т. д.).

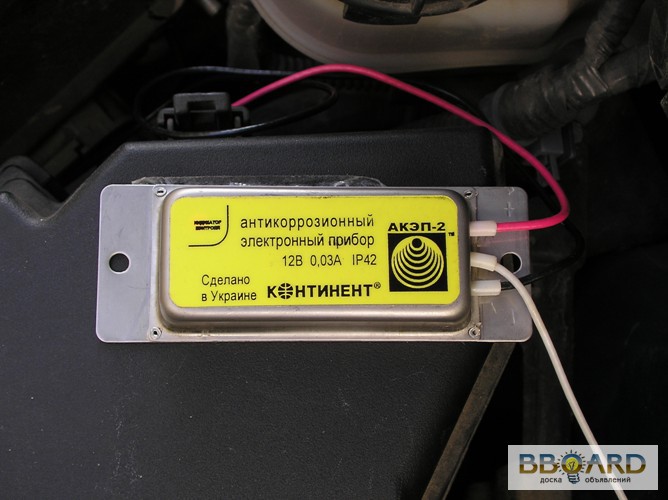

  • Установка электронного блока осуществляется в любом удобном месте автомобиля, подсоединять его нужно в общую схему электрооборудования.
  • Электронный блок должен постоянно находиться во включенном состоянии, даже если отключено всё электрооборудование автомобиля.

Затрачивание ресурсов батареи прибором не превышает того, что потребляется автомобильными часами. Даже если аккумулятор будет сильно разряжен, работа прибора будет по-прежнему эффективной.

Еще один вид электрической схемы несложного устройства приведен на рис. 2

Здесь содержится делитель напряжения, выполненный с двумя резисторами, сопротивлениекоторыхR1 и R2. Вывод от резистора R1 (верхний на схеме) соединяется с плюсовым выводом аккумулятора. Вывод отR2 (нижний на схеме) соединяется с «минусом» аккумулятора. Такое соединение резисторов на точке Б даёт на металл кузова потенциал V1, определяемый в выражении U = ExR2 (R1 + R2), где Е – это напряжение аккумулятора (12 В).

Необходимо, чтобы потенциал U равнялся потенциалу защитному, во время которого останавливаются коррозийные процессы. Последовательное соединение резисторов обеспечивает течение тока, равного I = E/(R1 + R2). Сила тока (это от 01 до 100 мА)определяется тем условием, что обычная влажность даёт одному аноду возможность надежной защиты около 4-10 дм2 поверхности. R2 = V/I; R1 = (E/I) – R2.

В случае необходимости внесения изменений в значения потенциала (защитного) и в силу тока, значения для сопротивлений резисторов можно определить исходя из соотношений, приведённых выше. К точке делителя №1 припаиваются изолированные провода, с противоположного конца которых должны быть  припаяны стальные пластины анодов.

Анод – это пластина, сделанная из стали с низким содержанием углерода, размером 2х2 см. В качестве защиты могут использоваться аноды и внешние, это будет описано ниже. Применение прибора заставляет корпус автомобиля брать на себя функцию катода, восстанавливающегося во время эксплуатации из-за окисления анодов. Конструкция может быть произвольной.

Вот так будет выглядеть в собранном виде с использованием заглушки кнопки

Рис. 3. Электроды, установленные в этих точках будут наиболее эффективны:

1 – коробчатые усилители брызговиков, 2 – места крепления подфарников и  фар, 3 – нижняя часть передней панели, 4 – полости за щитками усилителями передних крыльев, 5 – внутренние поверхности дверей и порогов, 6, 7 – передние нижние части заднего крыла и арка колеса по cтыку с крылом, 8 – фартуки задней панели.

Катодная (электрохимическая) защита кузова автомобиля от коррозии

Возникновение коррозии — одна из самых распространённых причин выхода автомобиля из строя. Под действием ржавчины поверхность кузова машины очень быстро приходит в негодность и разрушается. Поэтому защита кузова от коррозии — одна из самых важных и обязательных задач, стоящих перед каждым владельцем автомобиля.

Перед тем как говорить о том, каким образом может быть организована защита кузова автомобиля от ржавчины, давайте рассмотрим, что собой представляет процесс коррозии и каковы причины его возникновения.

Коррозия капота автомобиля

По сути, процесс коррозии — это окисление металла, которое ведёт к дальнейшему его разрушению. От появления ржавчины большую часть кузова автомобиля защищает лакокрасочное покрытие. Нарушение этого покрытия создаёт незащищённые участки на поверхности кузова автомобиля. Туда попадает влага с различными химически активными добавками. Слой грязи способствует тому, что влага задерживается в трещинках и микроповреждениях лакокрасочного слоя, что приводит к появлению ржавчины. Можно выделить следующие участки автомобиля, где повышена опасность возникновения очагов коррозии:

  • элементы, расположенные в непосредственной близости к поверхности дороги;
  • швы после неграмотно выполненной сварки после ремонта автомобиля;
  • незащищённые участки с плохой вентиляцией, где проблематично быстрое высыхание влаги.

Очень важно помнить, что своевременное удаление ржавчины — необходимый пункт автомобильного сервиса. Периодически осматривайте свою машину и в случае обнаружения очагов окисления обеспечьте их немедленное удаление. Игнорирование очагов ржавчины или несвоевременное устранение приведут к разрушению структуры металла.

Ржавчина на дверях авто

Катодная (электрохимическая) защита: принцип функционирования

Защита кузова автомобиля от коррозии может осуществляться разными путями. Одним из интересных вариантов решения проблемы является катодная (электрохимическая) защита, носящая название «нержавейка».

Это активный способ защиты, он препятствует возникновению причин для развития коррозии. Он использует особенности окислительно-восстановительных химических реакций. Мы при помощи отрицательного электрического заряда воздействуем на тот участок, которому требуется защита от ржавчины.

Потенциал на аноде

Принцип этого метода заключается в том, что между металлом кузова и средой вокруг машины проходит электрический ток, вызванный разницей потенциалов. При этом более активный материал окисляется, а менее активный — восстанавливается.

Поэтому пластины из негативно заряженных металлов принято называть жертвенными анодами. Однако здесь нужно соблюдать определённую осторожность: если сдвиг потенциала слишком велик, может выделяться водород, меняться структура при электродного слоя, наблюдаться «деградация» материала, а не его защита.  Катодом в данной схеме выступает поверхность кузова, а положительным зарядом назначаются любые объекты из окружающей среды. Это могут быть части автомобиля, влажная поверхность дороги и т.п. Следует помнить, что для анода нужен активный материал: магний, алюминий, цинк или хром. Эффективность работы такой схемы напрямую зависит от размера анода.

Катодная защита кузова от коррозии — цинковый анод

Катодная защита от коррозии своими руками для авто в гараже

Для автомобиля, который неподвижно хранится в гараже, организовать своими руками электрохимический заслон очень просто. Как уже говорилось выше, в качестве катода выступает сама машина. Анодом может быть назначено само здание гаража, если он сделан из металла. Либо это может быть заземляющий контур, если гараж неметаллический, или машина стоит на стоянке.

Металлический пол или открытые участки из металла снизу будут препятствовать появлению ржавчины на днище машины.

Заземляющий контур создаётся таким образом — вокруг машины забиваем в землю 4 металлических штыря. Их длина должна быть не менее 1 метра. Натягиваем вокруг этих штырей металлическую проволоку. Контур готов — в отличие от металлического здания он будет взаимодействовать только с днищем вашего авто.

Подключение контура или гаража выполняем через резистор — коммутируем его с положительным разъёмом автомобильного аккумулятора.

Подключаем контур через резистор к аккумулятору

Катодная защита от коррозии для движущегося автомобиля

Теперь давайте разберём, как своими руками защитить таким способом от коррозии движущуюся машину. Как и в описанном выше способе, авто выступает в роли катода. В качестве анода мы можем использовать заземляющийся«хвост» из резины или защитные электроды.

«Хвост» — это самый простой метод профилактики возникновения ржавчины. Это полоска резины с прикреплёнными металлизированными элементами. Он крепится на задней части транспортного средства таким образом, чтобы свисать и создавать разницу потенциалов между машиной и мокрым покрытием дороги.

С увеличением влажности автоматически возрастает эффективность защиты от окисления. На него попадают брызги из-под колёс машины, что служит на пользу для протекания электрохимического процесса. Дополнительным плюсом «хвоста» является удаление статического напряжения. Например, транспорт с огнеопасным грузом использует даже такое средство, как металлические цепи, которые волочатся по дороге — таким образом происходит удаление статического заряда, по причине которого может возникнуть искра и спровоцировать возгорание.

Заземляющий «хвост» из резины

Использование защитных электродов годится как для движущихся машин, так и для неподвижного транспорта. Для создания эффективной системы нужно поставить на авто около 15—20 элементов. Это круглые или квадратные пластинки размером от 4 до 10 квадратных сантиметров. Для их изготовления годятся алюминий, нержавейка, магнетит, графит, платина. Алюминий и нержавейка со временем разрушаются — их нужно будет менять через каждые 4 года.

Такие элементы имеют следующие свойства:

  • действуют в радиусе до 0,35 м;
  • ставятся лишь на окрашенные участки машины;
  • крепятся при помощи эпоксидного клея или шпатлёвки;
  • перед монтажом необходима зачистка;
  • наружная сторона не покрывается никакими изолирующими материалами;
  • необходима изоляция электродов от отрицательно заряженного кузова авто

Заключение

Каждый владелец авто должен уделять должное внимание профилактике возникновения коррозии на кузове авто. Для этого следует периодически проводить осмотр и удаление очагов ржавчины, контролировать целостность лакокрасочного покрытия и пользоваться антикоррозионными мастиками для незащищённых участков.

Очень эффективным средством профилактики процессов окисления является катодная защита кузова машины. Такая схема выглядит довольно несложно и может быть реализована без особых проблем своими руками.

Чтобы такая система работала эффективно, хорошо изучите принцип действия электрохимического метода и придерживайтесь всех рекомендаций в процессе работы. Если вы будете точно следовать всем пунктам инструкции, ваше авто получит надёжный щит, который будет препятствовать возникновению ржавчины на любых участках.

[democracy]

[democracy]

Защищаем кузов своего автомобиля от коррозии. Описание методик и практические советы.

Рано или поздно каждый автовладелец сталкивается с необходимостью защиты своего автомобиля от коррозии. Последствия ДТП, сколы на краске от камней, царапины, нанесенные случайно или умышленно, конденсат в полостях труднодоступных деталей — все это создает очаги коррозии.

Нельзя исключать и такой немаловажный факт, как заводской брак или то, что браком в общем случае почему-то не считается: использование недостаточно стойких к этому процессу материалов для деталей, очевидно подвергающихся агрессивным внешним воздействиям. Представляется вполне обоснованным, чтобы защита автомобиля от коррозии начиналась с работы над проектом будущей модели, благо, риски уже давно изучены, статистика накоплена, свойства тех или иных материалов известны… Единственная причина, по которой это не делается, лежит на поверхности: производителю невыгодно, чтобы потребитель ездил на машине долго. Производителю выгодно чтобы потребитель регулярно покупал новую машину за все большие деньги.

Понятно, что потребитель преследует совершенно иные цели, и поэтому защита кузова автомобиля от коррозии ложится на его плечи. Почему в первую очередь кузова — тоже вполне очевидно: в отличие от других деталей, изготовленных из не подверженных коррозии сплавов (как, например, алюминиевый «колокол» АКПП), кузов делается, во-первых, из стали, а во-вторых, сталь эта достаточно тонкая, то есть последствия коррозии для деталей корпуса значительно серьезнее, чем, например, для толстенной трубы карданного вала.

Однако было бы несправедливо совсем отказывать производителям в желании сделать качественную вещь. В конце концов, прежде чем машина попадет к потребителю, на ее долю неизбежно выпадет некоторое количество внешних воздействий, которые она должна перенести без утраты ценности. Поэтому многие автопроизводители, заботясь о своей репутации, принимают меры по антикоррозийной защите кузова.

Какие же существуют методы и средства борьбы с таким «разрушением» кузова?

Содержание статьи

При всем многообразии методов, основываются они на двух принципах: создание барьера, непроницаемого для агрессивных сред, и создание покрытия, которое будет взаимодействовать с агрессивной средой вместо основного металла.

К первому типу относятся лакокрасочные покрытия, ламинирование и прочие способы, создающие на поверхности прочную защитную пленку. Отдельно надо отметить процедуру грунтования: сама по себе грунтовка, как правило, не защищает основной металл, но создает лучшие условия для сцепления с ним защитного покрытия. Правда, есть метод фосфатирования, смысл которого состоит в нанесении специальной грунтовки, образующей на поверхности фосфатную пленку. Эта пленка несет двоякую функцию: и улучшает сцепление краски с деталью, и до некоторой степени защищает деталь сама.

Ко второму типу относятся методы, которые можно объединить под общим названием «электрохимические», и самый частый из них, применяемый на заводах-производителях — оцинковка кузова. Деталь корпуса погружают в расплавленный цинк, который покрывает ее поверхность сплошным слоем толщиной 1-2 мкм. Цинк, как более электроотрицательный металл, чем железо, «принимает на себя» основной удар стихии. Однако в силу наличия в таком покрытии микропор, доступных для влаги, срок службы его редко превышает 1 год, так что для машин почтенного возраста произведенная на заводе оцинковка, вопреки устоявшемуся мнению, не является панацеей. Впрочем, сейчас существует (и некоторыми производителями уже успешно применяется) технология катафорезного нанесения, позволяющая увеличить толщину цинкового покрытия до 6-9 мкм, а срок его службы — до 10-12 лет.

Неким слабым кустарным подобием этого способа является так называемая катодная защита. В роли катода здесь выступает стальной корпус автомобиля, а в роли так называемого «жертвенного анода» — пластина из металла-протектора, более активного, чем сталь. Это может быть хром, магний, алюминий, но самый распространенный — опять же цинк. Пластину из металла-протектора крепят на кузов и при попадании влаги он «перехватывает» ее, защищая собой основной металл. Недостаток способа в том, что для крепления защитной пластины надо сверлить лишнее отверстие, а также в том, что крайне сложно подобрать цинковую пластину, закрывающую все подверженные коррозии детали.

Второй способ организации катодной защиты состоит в использовании внешнего источника постоянного тока (станции катодной защиты), и все способы, называемые в просторечии «электрическими» и «электронными» базируются именно на этом принципе. Недостаток способа в возможном возникновении эффекта перезащиты, в ходе которого выделяется водород, изменяется состав приэлектродного слоя и происходят другие процессы, ускоряющие коррозию защищаемого объекта или внешних объектов, контактирующих с ним. Но в целом способ неплохо подходит для защиты труднодоступных мест — в том числе по низу корпуса.

Как же выбрать наиболее подходящий способ защиты?

Начать надо с определения защищаемой области.

Барьерные методы

Для наружных поверхностей — двери, крылья, крыша, капот — подходят нанесение лакокрасочных покрытий (ЛКП) поверх заводской краски. Сейчас помимо лакировки поверхности применяются и другие способы защиты, например, ламинирование. Процедура до крайности похожа на одноименное действие, которому подвергают, например, водительские удостоверения. Суть его состоит в нанесении на поверхность прозрачного полимерного покрытия в виде пленки. И если в случае лакирования пленка образуется прямо на поверхности в процессе нанесения лака, то при ламинировании используются готовые пленки. Такая пленка незаметна на поверхности, хорошо противостоит истиранию, воздействию агрессивных веществ, и даже пригодна для маскировки мелких дефектов окраски. Кроме того, она имеет отличное сцепление с основанием, и не ухудшает своих свойств ни при пониженных, ни при повышенных температурах. Недостатки у такого покрытия тоже есть: оно не наносится на загрязненные поверхности, не прекращает уже начавшийся под ним процесс коррозии и обходится достаточно недешево. Впрочем, если подходить к вопросу с позиций сохранения товарного вида автомобиля с целью его перепродажи в обозримом будущем, то ламинирование — идеальный вариант для наружных, видимых поверхностей. Здесь надо отметить, что существуют пленки, применение которых создает эффект матовой поверхности, пленки, позволяющие несколько изменить цвет исходной краски и прочие изыски, направленные на повышение эстетической привлекательности.

Для порогов, подножек и прочих деталей с повышенным контактным износом часто  применяются пластиковые накладки. Конечно, они защищают основную часть поверхности детали, но для их крепления необходимо сверлить отверстия, которые требуют отдельной защиты — с помощью мастик или подобных препаратов. Минус пластиковых накладок в том, что они не рассчитаны на постоянные снятие/установку для контроля наличия очагов коррозии под накладкой. Это взгляду туда проникнуть затруднительно, а вода, как известно, дырочку всегда найдет…

Впрочем, есть очень ответственная область, где накладки, безусловно, оправданы. Применяются они исключительно в комплекте с мастиками или иными способами — уж очень место подверженное самым разным внешним воздействиям. Речь идет о колесных арках, куда летят камешки из-под колес, абразивная грязь, зимой — снежная каша с агрессивным противогололедным реагентом. В этих местах поверх мастичного покрытия устанавливаются (зачастую еще на заводе) пластиковые подкрылки, которые существенно снижают повреждение металла корпуса.

Для труднодоступных полостей (например, поверхности внутри двери) подходят жидкие затекающие препараты, которые, прекрасно дополняя заводскую оцинковку, надолго избавляют вас от головной боли по поводу коррозии этих деталей из-за образования в полости конденсата. Средства эти могут называться по-разному, но у них есть общие свойства: они все обладают антикоррозионным эффектом и имеют консистенцию при нанесении гораздо более жидкую, чем привычные мастики.

Электрохимические методы

Все это, как можно заметить, были барьерные методы защиты. А что же по поводу электрохимических? А в общем, ничего особо неожиданного: вполне очевидно, что они прекрасно сочетаются со всем вышеизложенным. Какой из них выбрать, зависит только от ваших предпочтений, планируемой суммы и энергичности того или иного продавца. Отдельно надо отметить, что уже появившуюся ржавчину не устраняют никакие способы защиты — необходимо сначала механически зачистить деталь от нестойкого покрытия, рыхлой ржавчины, в идеале — до чистого металла. И только после этого применять катодную защиту или барьерные методы.

Обрабатываем днище вашего авто


Внешность, скрытые полости, поверхности, подверженные контактному истиранию… Осталось поговорить о защите днища. Оно находится ближе всего к дороге, и на него действует полный набор негативных факторов: ударные воздействия от отлетающих из-под колес предметов, механическое истирание вращающихся частей из-за проникновения тонких абразивных песчаных фракций, химическое воздействие со стороны противогололедных реагентов и банальное ржавление от постоянного контакта с водой.

Под дном также проходит выхлопная труба, имеющая особенность то нагреваться, то остывать, генерируя конденсат, что увеличивает риск появления ржавчины. Учитывая, что в автомобилях с несущим кузовом помимо перечисленного днище является ответственным элементом конструкции, имеющим к тому же сложную геометрию, его защита становится делом едва ли не более важным, чем сохранение пригодного к продаже экстерьера.

Плюс к тому, применительно к защите автомобилей от коррозии, известную истину по поводу двух исконных бед России можно сформулировать несколько иначе: сейчас у автомобилистов самая главная беда — это когда первая российская беда ремонтирует вторую.

Речь идет о столь милых нашему сердцу дорожных неровностях — естественных, а местами и искусственных, созданных нетвердой рукой неквалифицированного персонала, и зачастую имеющих вместо положенных по стандарту параметров те, которые получились. В итоге нередко при проезде по таким «лежачим полицейским» их цепляют днищем даже джипы с просветом 20-21 см. То есть появляются участки, подверженные и такому воздействию…

Наиболее оправданным в данном случае выглядит использование мастик. В самом деле, поверхность с одной стороны открытая, а с другой — не на виду. Поэтому эстетическое совершенство покрытия здесь роли не играет, важнее именно его защитные свойства. И тут идеально подходят мастики — составы на основе каучуковых или битумных смол. Они имеют великолепное сцепление с основанием, покрывают его толстым слоем, очень стойким к агрессивным средам, и в силу своей упругости после застывания, отлично отражают удары вылетающих из-под колес камешков.

Наносится мастика также на подготовленную поверхность, очищенную от грязи, пыли, масла и ржавчины. Зачищенная поверхность предварительно обрабатывается жидким антикоррозионным средством для повышения срока службы защищаемых деталей и затем  просушивается.

Есть у мастик и недостатки — поскольку их основа достаточно густая, они плохо растекаются, поэтому очень слабо пригодны для защиты труднодоступных полостей. Помимо смолы в состав мастики входят обычно волокнистый наполнитель, повышающий прочность покрытия, графит и масла, препятствующие смачиванию деталей водой, и, соответственно, повышающие коррозионную стойкость всего комплекса покрытия.

Вот вкратце и весь обзор способов антикоррозийной защиты автомобиля. За кадром остался процесс подбора конкретного способа нанесения покрытия и используемых материалов, вопросы стоимости покрытия и работ по его нанесению и гарантии на него. Однако зная, «как» и «зачем», выбрать «что именно» уже значительно проще.

Катодная защита автомобиля от коррозии » Полезные самоделки

Метод катодной защиты от коррозии уже давно применяется на самых разнообразных объектах. Например, на кораблях устанавливают специальные протекторы, которые, растворяясь в морской воде, обеспечивают защиту корпуса судна. Подземные трубопроводы перед укладкой обрабатывают антикоррозийными составами и обматывают специальной лентой. На определенном расстоянии от трубопровода закапывают анод (электрод) - металлическую болванку, к которой подключают "плюс" источника постоянного тока, а к самой трубе - "минус". Благодаря разности потенциалов между электродом и защищаемым металлом в цепи образующегося электролита (влага, соль и т.п.) проходит ток. На аноде происходит освобождение электронов - реакция окисления, и саморастворение катода прекращается [1, 2].

При катодной поляризации металлу нужно сообщить такой отрицательный потенциал, при котором его окисление становится термодинамически маловероятным.Для железа и его сплавов полная защита от коррозии достигается при потенциале 0,1...0,2 В. Дальнейший сдвиг потенциала мало влияет на степень защиты. Плотность защитного тока должна быть в пределах 10. ..30 мА/м2.
Кроме того, со временем на металле за счет концентрационной поляризации по кислороду наблюдается дополнительное смещение потенциала в отрицательную сторону, что позволяет периодически выключать устройство (при ремонте автомобиля, зарядке аккумулятора и т.п.)[3].


Устройство защиты от коррозии состоит из электронного блока и защитных электродов. На корпусе электронного блока размещают световую индикацию работы устройства.

Устройство позволяет поддерживать значение потенциала влажных участков поверхности кузова на уровне, необходимом для полной остановки и прекращения коррозийных процессов за счет разрушения защитных электродов.

В качестве защитных электродов (анодов) могут использоваться как разрушающиеся материалы (нержавеющая сталь, алюминий), требующие замены через 4...5 лет, так и неразрушающиеся. В качестве неразрушающихся электродов можно применять карбоксил, магнетит, графит или платину. Защитные электроды выполняются в виде прямоугольных либо круглых пластин площадью 4. ..9 см2.




На рисунке приведена схема простого антикоррозийного устройства, которое может успешно справляться с явлениями коррозии. Конечно, в простейшем виде устройство катодной защиты может состоять из защитных электродов и проводов, подключаемых непосредственно на "плюсовую" клемму аккумулятора. Однако здесь трудно контролировать возможное короткое замыкание электродов с кузовом автомобиля и его работу в целом. Для этого в устройстве в цепь делителя напряжения R1, R2, R3 включен светодиод VD1, который в рабочем режиме светится ровным светом, потребляя незначительный ток от аккумулятора (около 2 мА).
Если вдруг один из защитных электродов замыкается на кузов автомобиля, светодиод VD1 прекращает светиться. В этом случае необходимо найти-и устранить замыкание. При повышенной влажности кузова светодиод VD1 может в небольших пределах изменять свое свечение, что указывает на работу катодной защиты. Кроме того, данное устройство имеет высокую надежность, поскольку дает при коротком замыкании выхода с кузовом ток перегрузки не более 25. ..30мА.


При установке и монтаже устройства следует помнить, что:


- один защитный электрод защищает площадь с радиусом около 0,25...0,35 м;
- защитные электроды устанавливаются только на места, защищенные лакокрасочным покрытием;
- использовать можно только эпоксидный клей или шпатлевку на его основе;
- наружную сторону защитных электродов (где нет пайки) нельзя покрывать мастикой, краской, клеем или другим электроизоляционным покрытием.
Электронный блок устанавливается в любом месте автомобиля и присоединяется к общей схеме электрооборудования автомобиля. При этом необходимо, чтобы электронный блок оставался включенным даже при отключенном общем электрооборудовании автомобиля.

В целом устройство потребляет не больше чем часы автомобиля и гарантирует длительную эффективную работу даже при сильно разряженном аккумуляторе.

Еще одна Электрическая схема простейшего устройства приведена на рис. 2




Устройство содержит делитель напряжения, выполненный на двух резисторах сопротивлением R1 и R2 соответственно. Верхний по схеме вывод резистора R1 соединен с положительным выводом аккумулятора, нижний по схеме вывод резистора R2 соединен с отрицательным выводом. При таком соединении резисторов в точке Б относительно метала кузова автомобиля будет потенциал V1, который определяется из выражения
U = Е х R2/(R1 + R2)
где Е -напряжение аккумулятора 12 В.


Потенциал U должен быть равен защитному потенциалу, при котором прекращается процесс коррозии. При последовательном соединении резисторов через них течет ток, равный I = E/(R1 + R2)
Сила тока (01-100 мА) выбирается из условия, что при обычной влажности один анод надежно защищает примерно 4-10 дм2 площади. R2 = V/I; R1 = (E/I) - R2

Если по каким-либо причинам необходимо изменить значения защитного потенциала или силу тока, соответствующие значения сопротивлений резисторов могут быть определены из приведенных соотношений. К точке 1 делителя необходимо припаять длинные провода (в изоляции), к другим концам которых припаять стальные пластины - аноды.

Каждый анод представляет собой пластину из низкоуглеродистой стали прямоугольной формы размерами примерно 2х2 см. Для защиты можно использовать и внешние аноды, о чем будет сказано далее. Предлагаемое устройство превращает корпус автомобиля в катод, который в процессе эксплуатации будет восстанавливаться за счет окисления анодов. Конструкция устройства произвольная.




А вот так вот устройство реализовано в реале, использлована заглушка кнопки.




Рис. 3. Установка электродов в этих точках наиболее эффективна:

1 - коробчатые усилители брызговиков, 2 - места крепления фар и подфарников, 3 - нижняя часть передней панели, 4 - полости за щитками усилителями передних крыльев, 5 - внутренние поверхности дверей и порогов, 6, 7 - передняя нижняя часть заднего крыла и арка колеса по стыку с крылом, 8 - фартук задней панели.

Защита автомобиля от коррозии навсегда

Автомобиль, проехавший по дороге, посыпанной реагентом, становится жертвой коррозии. И чем больше автомобиль будет забрызган грязью с дорожного полотна, тем активнее будет коррозия кузова. Реагент, находящийся на поверхности кузова, даже в сухом гараже притягивает к себе молекулы воды из воздуха, как любая соль. И чем выше влажность воздуха, тем активнее пагубное воздействие реагента. Соль делает своё коварное дело в любых условиях, разница лишь в скорости коррозии металла. Хорошо, если металл окрашен, а если имеется хотя бы небольшая царапина, то ржавчина сразу туда проникает. И не везде помогут антикоррозийные покрытия, или мастики. Ведь мелкую царапину изначально трудно заметить, а когда она превратится в сквозную коррозию, будет уже поздно. Да и необходимо постоянно следить за кузовом, чтобы своевременно закрасить краской, или замазать антикорозийкой появившийся скол краски от удара камня.
Думаю Вы замечали, отечественные автомобили ржавеют очень быстро, европейские немного медленнее, а японские автомобили – наиболее стойкие к коррозии. Для уменьшения коррозии, ещё на этапе производства автомобиля применяют различные способы защиты кузова. Например, японцы, живущие на островах, в условиях влажного морского климата применяют специальную обработку кузова автомобиля высокими частотами. Один из способов защиты от коррозии – оцинковка поверхности металла. Замечено, что после ремонта автомобиля, сварные швы наиболее подвержены коррозии. Ускорение коррозии происходит из-за высокотемпературного «ослабления» металла.
Наиболее простым и действенным способом защиты кузова автомобиля от коррозии является – катодная защита. Это вид активной – электрохимической защиты.
Изучая эту тему в Интернете, я столкнулся с тем, что она описывается не совсем «специалистами». Статьи либо пишутся автолюбителями, мало соображающими в электронике, либо электронщиками, мало понимающими в электрохимических процессах и плохо представляющими принцип катодной защиты на автомобилях. Поэтому, в основном у них получается экспериментальный, не оптимальный и малоэффективный вариант устройств защиты. В этой статье, мы рассмотрим принцип и способы реализации катодной защиты от коррозии и разработаем оптимальный её вариант.
Принцип действия катодной защиты состоит в следующем:
В качестве катода (минуса) используется корпус автомобиля, а в качестве анода (плюса) – металлические сооружения, различные пластины и другие окружающие поверхности, проводящие ток, в том числе и влажное дорожное покрытие. Из-за разности потенциалов между защищаемой поверхностью металла и поверхностью «анода» по цепи, образующейся через влажный воздух, проходит слабый ток. На аноде происходит реакция окисления — освобождение электронов. Анод, постепенно окисляясь, разрушается, а разрушение катода наоборот прекращается.
В некоторых статьях Интернета по теме катодной защиты приводится разность потенциалов между катодом и анодом: Для железа и его сплавов полная защита от коррозии достигается при потенциале 0,1…0,2 В. Дальнейший сдвиг потенциала в сторону увеличения мало влияет на степень защиты. Плотность защитного тока должна быть в пределах 10…30 мА/м2.
На самом деле эти цифры кем-то «надуманы» для тех, кто не знает, что такое электрический ток. Но мы то с Вами знаем. Анод и катод можно расположить на расстоянии одного сантиметра друг от друга, а можно и на расстоянии нескольких сантиметров и даже метров. По законам электрохимии, для эффективности, чем дальше электроды находятся друг от друга, тем больше должна быть разница потенциалов. Поэтому говорить о конкретном значении в 0,1…0,2 вольта – неправильно. Кроме того, воздух, который используется в качестве электролита, проводит электрический ток только с большой разницей потенциалов – порядка киловольт, а маленькое напряжение ему «как слону дробина». Поэтому, по закону Ома, о наличии защитного тока, как и о его плотности в пределах 10…30 мА/м2 говорить также нелепо. Этого тока просто не будет!
Другое дело, если мы будем рассуждать не об электрическом токе, а о разности зарядов (или потенциалов). Тогда можно будет говорить о концентрационной поляризации по кислороду, при котором молекулы воды, попадая на поверхность металла, ориентируются на поверхностях электродов так, что на аноде происходит освобождение электронов — реакция окисления, а на катоде наоборот, окисление прекращается. Так как электрический ток отсутствует, то освобождение электронов происходит очень медленно. Этот процесс безопасен и не заметен для глаз. Учитывая эффект поляризации молекул воды, наблюдается дополнительное смещение потенциала кузова автомобиля в отрицательную сторону, что позволяет периодически выключать устройство защиты от коррозии (при ремонте автомобиля, зарядке аккумулятора и т.п.). Особо необходимо отметить важный момент, чем больше площадь анода (анодов), тем эффективнее защита.
В качестве защищаемого катода, как было описано ранее, используется корпус автомобиля. Нам необходимо выбрать, что мы будем использовать в качестве анода.
Ещё раз повторюсь, для работы схемы защиты нам не требуется ток, протекающий между электродами. Если он будет, то это будет «побочный» ток, который может возникнуть в результате намокания анодов, колёс автомобиля и т.д. Это ток разряжающий аккумулятор и не более того. Поэтому автомобильную бортовую сеть + 12 вольт достаточно подключить к аноду (нескольким анодам) через добавочный резистор. Основное назначение резистора – ограничение тока разряда аккумуляторной батареи в случае замыкания анода на катод, которое может произойти по причинам «неудачной установки», повреждения анода, его химического разложения в результате окисления и т.д.
Варианты анодов, применяемых на автомобиле, находящемся на стоянке (гараже): металлическое сооружение, находящееся в непосредственной близости от автомобиля, например металлический гараж, в котором хранится автомобиль; контур заземления, используемый при отсутствии металлического гаража, в том числе на открытой стоянке. Другие варианты анодов, применяемых на движущемся, или находящемся на стоянке (гараже) автомобиле: металлизированный резиновый заземляющий «хвост»; защитные электроды (протекторы) на кузове автомобиля.
Рассмотрим все перечисленные варианты
1. Использование металлического гаража в качестве анода является наиболее простым способом защиты главным образом внешних металлических поверхностей облицовки автомобиля. Если пол в гараже также железный, или содержит открытые участки металлической арматуры, то тогда защищается и поверхность днища автомобиля. Летом, как правило, в металлическом гараже – парниковый эффект, который при катодной защите не разрушает, а наоборот сохраняет и очищает кузов автомобиля от коррозии. Для создания такой защиты достаточно корпус гаража подключить к плюсу аккумуляторной батареи, установленной в автомобиле через обыкновенный добавочный резистор и монтажный провод. В качестве плюса, можно использовать прикуриватель, при условии, что в нём есть напряжение в режиме стоянки при отключенном замке зажигания (не у всех автомобилей при отключенном зажигании работает прикуриватель).
2. Использование контура заземления в качестве анода подобно использованию металлического гаража. Разница состоит лишь в том, что главным образом от коррозии защищается днище автомобиля. Для создания лучшего контура заземления, по периметру автомобиля необходимо забить в грунт четыре металлических кола (стержня) длиной не менее одного метра. Колы, электрически соединяются друг с другом с помощью проволоки. Контур подключается к автомобилю точно так же, как и корпус гаража – через добавочный резистор.
3. Металлизированный резиновый заземляющий «хвост» — простой и эффективный способ защиты движущегося автомобиля. В условиях влажного воздуха – дождя, мокрого дорожного покрытия, создается разность потенциалов между кузовом автомобиля и дорожным покрытием. Влажный воздух и мокрое дорожное полотно усиливает коррозию кузова автомобиля, но в данном случае наблюдается обратное — чем больше влажность, тем эффективнее антикоррозийная работа заземляющего хвоста. Хвост устанавливается сзади автомобиля так, чтобы в сырую погоду, при движении автомобиля, на хвост летели брызги воды от заднего колеса. Это улучшает эффективность антикоррозийной защиты.
Вторая функция заземляющего хвоста – он выполняет функцию антистатического приспособления. Я думаю, вы замечали, на бензовозах всегда волочится и гремит металлическая цепь, предназначенная для исключения накопления статического заряда на корпусе автомобиля и как следствие – исключения возникновения электрической искры, опасной для перевозимого груза. В некоторых статьях Интернета пишут, что цепь, волочащаяся за бензовозом – это антикоррозийное приспособление. К таким наблюдениям можно отнестись только с улыбкой.
Хвост должен быть изолирован от корпуса автомобиля по постоянному току и наоборот «закорочен» на корпус по переменному току. Достигается это RC-цепочкой, представляющей собой элементарный частотный фильтр.
4. Использование в качестве анодов защитных электродов — протекторов, практически отдельная тема. Элементарные металлические пластинки — «защитные протекторы» прикрепляются в наиболее уязвимых для коррозии местах — под крыльями, на днище кузова, на порогах. Они отвлекают на себя ржавчину за счёт того же эффекта, что и все предыдущие варианты анодов. Достоинство такого способа – постоянное наличие анода, стоит машина или едет. Такая локальная защита, говорят, дает хорошие результаты. Правда, анодов надо установить штук 15-20. Это трудоемко, но думаю «овчинка выделки стоит».
В качестве защитных электродов (анодов) могут использоваться как разрушающиеся материалы (нержавеющая сталь, алюминий), требующие замены через 4…5 лет, так и неразрушающиеся. В качестве неразрушающихся электродов можно применять карбоксил, магнетит, графит или платину. Защитные электроды выполняются в виде прямоугольных либо круглых пластин площадью 4…10 см2.
При установке и монтаже электродов следует помнить, что:
— один защитный электрод защищает площадь с радиусом около 0,25…0,35 м;
— защитные электроды устанавливаются только на места, защищенные лакокрасочным покрытием;
— для крепления электродов рекомендуется использовать только эпоксидный клей или шпатлевку на его основе, предварительно зачистив глянец (эпоксидный клей на глянец не прилипает), но думаю, что это не догма;
— наружную сторону защитных электродов (где нет пайки) нельзя покрывать мастикой, краской, клеем или другим электроизоляционным покрытием.
Пластины-протекторы — это положительные пластины конденсатора, которые должны быть изолированы от отрицательной пластины — кузова автомобиля. Но расстояние между пластинами должно быть небольшим, чтобы ёмкость этого конденсатора была достаточной — на большом расстоянии между пластинами электрическое поле будет стремиться к нулю. Лакокрасочное покрытие автомобиля и эпоксидный клей, находящиеся в промежутке между кузовом и пластинами — это диэлектрическая прокладка конденсатора.
Установка электродов в этих точках наиболее эффективна:
1 — коробчатые усилители брызговиков; 2 — места крепления фар и подфарников; 3 — нижняя часть передней панели; 4 — полости за щитками-усилителями передних крыльев; 5 — внутренние поверхности дверей и порогов; 6, 7 — передняя нижняя часть заднего крыла и арка колеса по стыку с крылом; 8 — фартук задней панели.
Провода к протекторным пластинам подключаются через проколы в резиновых заглушках, закрывающих отверстия в днище автомобиля, которые предусмотрены его конструкцией.
Другой вариант использования меньшего количества электродов, но с большей площадью самих пластин:
Выглядит вполне логично, зачем устанавливать много электродов малой площади, если можно установить мало электродов, но большего размера. Главное, установить их в местах наиболее подверженных коррозии, или вблизи этих мест. Кроме того, в связи с тем, что в качестве «электролита» выступает влажный воздух, пластины должны располагаться обращёнными не внутрь (внутри короба, куда не проникает влага), а наружу – навстречу агрессивной среде, например брызгам от колеса.
Кузов автомобиля током бить не может, так как токи антикоррозийной защиты очень слабые. Даже если вы положите голую пластину под обнажённое «седалище», вы почувствуете только твёрдый металл этой пластины, не более. В антикоррозийной защите используется слабый постоянный ток, который создает слабое электрическое поле, а по альтернативной теории электрического тока — магнитное поле, только в промежутках между кузовом и местом установки протекторов. Поэтому электромагнитное поле обыкновенного сотового телефона более, чем в 100 раз сильнее, поля создаваемого катодной защитой.
Думаю, что элементарных теоретических понятий достаточно, поэтому перейдём к разработке устройства антикоррозийной защиты.
Учитывая особенности и специфику использования различных вариантов анодов, конечно лучшим вариантом является одновременное использование всех перечисленных ранее способов.
Схема устройства простейшая. Самое сложное – изготовление «заземляющего хвоста» и установка «протекторных пластин».
Изучая вопрос протекторной защиты в Интернете, я не встретил ни одной схемы, которая оптимально выполняет задачу защиты от ржавчины. Вернёмся к тому, что в некоторых статьях пишут, что полная защита от коррозии достигается при потенциале 0,1…0,2 В. Дальнейший сдвиг потенциала в сторону увеличения мало влияет на степень защиты. Мы не будем оспаривать этого предлагаемого значения. Защитного тока фактически не существует, он возникает только в случае «появления» проводника, образующегося за счёт проводимости воды, попадающей на пластины протекторов, или на покрышки колёс. Исходя из этого, можно сделать вывод: Если мы будем стремиться к значению 0,1…0,2 вольта, тогда придется ставить делитель напряжения, а это — лишний – паразитный разряд аккумулятора впустую. Если увеличение потенциала, не ухудшает степень защиты, тогда проще подать на аноды все 12 вольт, которые будут сами по себе «падать» в зависимости от влажности пластин. Достигается это обыкновенным добавочным резистором. Необходимо рассчитать его на такой ток, при котором в случае замыкания протекторных пластин на корпус автомобиля, происходит «безопасный» разряд аккумуляторной батареи. Абсолютно все, встречающиеся в Интернете схемы катодной защиты либо имеют фиксировано малую разницу потенциалов между анодом и катодом (до 1,8 вольта), либо имеют большую разницу потенциалов (до 8…11 вольт), но авторы этих схем описывают их, как «выдающие» 0,1…0,2 вольта. Разница этих схем – в максимальном токе, определяемом добавочным резистором. Непонятно, они или сами не умеют рассчитать простейший делитель напряжения, или пытаются обмануть Вас?
Из руководства по эксплуатации автомобиля, автомобилисты знают, что устойчивый пуск двигателя с помощью стартера возможен, если емкость аккумулятора составляет не менее 60% номинальной. Если использовать одно из устройств, публикуемых авторами разных статей с током потребления 5 мА, то время, в течение которого аккумулятор можно не подзаряжать составит 40 дней. С учетом саморазряда аккумулятора это время будет еще меньше. При постоянном использовании автомобиля это не опасно, но если Вы собрались в отпуск, или длительную командировку, то такое устройство следует отключить от аккумулятора автомобиля.
Приведу популярную схему катодной защиты, даже с рисунками протекторов:
На рисунке, вывод «Вых.» подсоединяется на пластины-протекторы. Против таких протекторов я ничего не имею, поскольку их геометрия мало влияет на степень защиты (можете вырезать хоть звездочку), а влияет лишь площадь пластин.
Определим, какое же напряжение подается на пластины, и какой ток потребляет устройство?
На кристалле светодиода HL1 типа АЛ307БМ падение постоянного прямого напряжения равно 2 В (из справочника).
Остальные 10 В падают на резисторах.
Общее сопротивление R1+R2+R3 будет равно 4855 Ом (R1+R2 в параллель и R3 последовательно).
Ток делителя будет равен Iдел = U / Rобщ. = 10/4855 = 2,1 mA.
Отсюда: Напряжение на выходе Uвых = Iдел * R3 + UHL1 = 2,26 * 4300 + 1 = 10,8 B.
Где же заявляемые 0,1…0,2 вольта? Мало того, в этой схеме, проходящий через светодиод ток 2,1 mA его толком и не зажжёт, у светодиода номинальный ток 10 mA.
Кроме того, на лицо «паразитный» ток разряда аккумуляторной батареи – через делитель. Вывод: схема придумана малограмотным экспериментатором.
Подобная схема с «паразитным» разрядом аккумуляторной батареи приводится в схеме с заземляющим хвостом:

В соответствии с описанием этой схемы, на кузов автомобиля, относительно земли, подаётся отрицательный потенциал, напряжением около 1,9 вольт. При наличии в воздухе даже небольшой влажности поверхность колёс (за счёт наличия солей) становится электропроводящей и электрическая цепь замыкается.
В схеме существует важный недочёт — цепь уже и так замкнута по пути: «+» аккумуляторной батареи, резистор R1, стабистор V1, «-» аккумуляторной батареи.
Паразитный ток разряда аккумуляторной батареи, протекающий через стабистор приблизительно составляет: I = UR1 / R1 = 10,1 / 240 = 42 mA, это довольно много. Защитный ток, использующий влажность воздуха такой схемы будет на порядок меньше «паразитного». Получается, что эта схема ещё хуже предыдущей.
Встречались и другие статьи, в которых по плотности тока на протекторах вычислялись значения резисторов делителей напряжения – что является заблуждением.
________________________________________
Закончим критику, и приступим к делу. Как я и писал ранее, нет смысла стремиться к уменьшению разности напряжений между анодом и катодом. Все предлагаемые схемы катодной защиты, построенные на делителях напряжения способны принести не только пользу, но и вред. Особенно активно вы будете лить слёзы в случае осыпания пластин аккумуляторной батареи, когда произойдёт случайное замыкание протектора на корпус, а Вы этого не заметите. Если напряжение катодной защиты будет больше, то хуже от этого не будет, а даже наоборот – лучше. В то же время, ток ограниченный добавочным резистором делает такое напряжение безопасным.
Предлагаю оптимальное устройство катодной защиты, использующее все варианты анодов, которое фактически не разряжает аккумулятор, что особенно важно при длительном хранении автомобиля. Время использования может составлять до бесконечности, пока сам аккумулятор не умрёт своей смертью, даже если регулярно четвероногий друг будет мочиться на протекторы.
За шаблон, на котором мы изобразим схему, мы возьмём предыдущее схематичное изображение автомобиля, доработав его простой, но «толковой» схемой защиты.
Устройство позволяет поддерживать значение потенциала влажных участков поверхности кузова на уровне, необходимом для полной остановки и прекращения коррозийных процессов за счет разрушения защитных электродов, в качестве которых выступают стенки металлического гаража, защитные протекторы. Кроме того, во время осадков в качестве защитного анода используется и мокрая поверхность дорожного полотна.

В схеме имеется три цепи защиты:
Первая цепь катодной защиты – цепь «стационарной» защиты с использованием контура заземления, или корпуса металлического гаража (ракушки). Является самым эффективным способом защиты автомобиля от коррозии в условиях «парника» металлического гаража. Применяется с дополнительным проводом, подключаемым одним концом в гнездо Гн1, другим соединяется с соответствующим анодом. Гнездо Гн1 можно расположить в любом удобном для Вас месте автомобиля. Удобнее всего – в салоне, у водительского места. В состав первой «стационарной» цепи защиты входят светодиод VD1, резистор R1, гнездо Гн1 и многожильный монтажный изолированный провод. Если у Вас нет условий для использования этого вида защиты, не переживайте, значит у Вас и нет металлического гаража, а так же есть остальные цепи защиты.
Вторая цепь катодной защиты – цепь «мобильной» защиты с использованием заземляющего «хвоста». Это наиболее эффективная защита от коррозии во время дождя, тумана, мокрого дорожного полотна. Электрод-хвост располагается сзади автомобиля, на одной линии с колесом, для того, чтобы брызги воды от колеса попадали на хвост. В состав второй «мобильной» цепи защиты входят светодиод VD2, резистор R2, изолятор (на рисунке — коричневый), заземляющий электрод — хвост Э1. Дополнительно в состав второй цепи входят элементы R3 и С1, которые совместно с Э1 выполняют функцию защиты кузова автомобиля от статического напряжения. Обратите внимание, что хвост прицепляется не непосредственно к металлическому кузову автомобиля, а через изоляционный материал. В качестве хвоста используйте тонкую металлизированную резиновую ленту. Как вариант, можно использовать тонкостенный резиновый шланг с продетым в него тонким металлическим тросиком, выглядывающим на конце.
Третья цепь катодной защиты – цепь «постоянной» защиты от коррозии с использованием протекторных пластин. Эта защита от коррозии действует постоянно, как на стоянке, так и в движении, как во время дождя, так и в сухую погоду. Её эффективность зависит от количества, размеров и мест расположения пластин-электродов. Чем суммарная площадь электродов больше, тем лучше. Но учтите, что электроды должны быть распределены по кузову автомобиля в наиболее уязвимых для коррозии местах. О самих протекторах было написано выше. Наиболее приемлемый не дорогой материал для протекторов – нержавеющая сталь. В состав третьей «постоянной» цепи защиты входят светодиод VD3, резистор R4 и протекторы (на рисунке — синие). Пластины крепят на клей, но думаю, что конструкция на болтах будет работать не хуже и при умелом соединении, безусловно, будет надёжнее.
Номиналы резисторов R1, R2, R4 схемы защиты выбраны такими, чтобы в случае замыкания протекторов, хвоста, или гаражной конструкции на кузов автомобиля максимальный ток был ограничен номинальным значением тока светодиодов – 10mA. Другими словами, в условиях сухого воздуха (сухого кузова автомобиля) светодиоды не должны гореть. Если в сырую погоду, светодиоды загораются, то это свидетельствует о работе катодной защиты. Чем больше влажности, тем ярче будут гореть светодиоды. Если один из светодиодов горит максимально ярко на «сухом» автомобиле, то это означает, что имеет место неисправность – замыкание элементов защиты от коррозии на корпус автомобиля. Тогда необходимо, не позднее чем в течение недели после загорания светодиода определить место замыкания и устранить его. Основное назначение светодиодов – контроль исправности цепей катодной защиты. В условиях минимального воздействия влаги они не должны ярко светиться. Слабое свечение допускается.
Проверку исправности цепей защиты на обрыв проводят приблизительно 1 раз в месяц путем замыкания на корпус автомобиля: первую цепь проверяют замыканием провода, который должен крепиться к стенке металлического гаража; вторую – замыканием заземляющего хвоста; третью – замыканием одного из протекторов. При замыкании, соответствующий светодиод должен загореться. Для удобства, можно использовать дополнительный монтажный провод. Неплохо, при проверке исправности схемы катодной защиты ещё и осмотреть защитные протекторы.
Само нехитрое устройство можно разместить в любом удобном для Вас месте. Нет необходимости размещать его на панели приборов, перед глазами водителя. Там оно будет только отвлекать. Устройство защиты, размещённое в моторном отсеке, не позволит своевременно отреагировать на замыкание анодов на корпус автомобиля, потому как многие не заглядывают под капот своего коня от одной, до другой смены масла в двигателе. Поэтому, по моему мнению, оптимальное место расположения устройства – под приборной панелью, в нише, на 10-20 сантиметров выше педалей управления. Перед выходом из машины, водитель обычно опускает глаза для изъятия ключа из замка зажигания, поэтому светодиоды устройства защиты окажутся в поле его зрения. А красный горящий светодиод обязательно привлечёт внимание.
Необходимо, чтобы устройство оставалось подключенным к аккумулятору даже при отключенном общем электрооборудовании автомобиля (выключенном зажигании). В простейшем случае устройство можно расположить на небольшой изоляционной пластине (гетинакс, текстолит, пластмасса). Лучший вариант, если устройство поместить в какую-либо изолированную коробочку, или залить эпоксидной смолой.

Катодная защита кузова автомобиля

Автомобили ВАЗ классических моделей до сих пор вызывают интерес автолюбителей. Тюнинг ВАЗ-2104, ВАЗ-2101, ВАЗ-2106 до сих пор интересен их почитателям, хотя время этих машин прошло. Главная проблема любителей этих машин то, что они больше не выпускаются и надо сберечь те, которые есть.


Известно, что коррозия усиливается, если есть повышенная влажность, соль и контакт различных металлов. Раствор соли и два разных металла образуют гальванический элемент. Очень часто, замкнутый накоротко. Электрический ток усиливает разрушительное действие. Причем в паре пострадает тот металл, который химически более активен. В паре меди и железа, это будет железо.


Возможных способов защиты стальных конструкций несколько. Металл изолируют от атмосферы с помощью лакокрасочного покрытия. В конструкцию добавляют более активный металл, чем сталь: в виде цинкового покрытия или отдельного анода.


Но есть дугой способ: к стальной конструкции, которую нужно защитить подводят отрицательный потенциал от источника тока. В результате к детали притягиваются положительные ионы водорода, а отрицательные — кислорода, оказываются на катоде. Последний можно сделать из любого материала, например, дешевой углеродистой стали.


Есть немало конструкций катодной защиты, промышленного производства и самодельных. К сожалению, их авторы не всегда понимают, что требуется получить.

Взгляните на схему, на первом рисунке. Я видел ее на нескольких сайтах, именно в таком виде. Её недостатки:
 1. Резисторы R1 и R2 подключены параллельно. Нет смысла ставить два резистора, можно один, на 450 Ом.
 2. Схема делителя напряжения изображена не совсем удачно. На мой взгляд, ее стоит показать как на          рисунке 2.
 3. Светодиод не может работать вообще. Его назначение — указать факт замыкания катода на кузов. Но  попробуйте на этой схеме, соединить накоротко выход и минус. Что получится? Получится, что тока через  светодиод не будет вовсе. А при нормальной работе схемы ток недостаточен для его зажигания.
 4. На рисунке 2 я изложил эту же схему более понятно. Я определил напряжение на выходе при заданных  значениях сопротивлений. Получается, что делитель напряжения здесь вообще не особенно нужен.


Посмотрите рисунок 3. Проще придумать невозможно и не нужно. При замыкании накоротко ток составит 0,027А. Это может произойти, если нарушена изоляция между кузовом и катодом или если днище мокрое после лужи. Что приведет к разрядке аккумулятора через 2062 часа=86 дней. При этом всё напряжение будет падать на резистере. Если катод катод и кузов сухие и чистые напряжение между ними 12 вольт, но тока нет. Что мы боимся ограничивая напряжение? Водородного охрупчивания металла? Но для мягкой штамповочной  стали 08кп это не критично. Ей никогда не стать хрупкой.



Как можно реализовать анодную защиту на практике? Сигнальный светодиод нужен вам на приборной панели. Например, в заглушке. Там же логично расположить резистор. Питание можно взять от замка зажигания или блока предохранителей. Питание нужно подключить независимо от зажигания, но пожалуй, оно будет отключаться при снятии клемы. Протянуть провод наружу мимо рукоятки коробки передач. Далее надо протянуть провод ко всем катодам. Но так, чтобы исключить возможность обрыва провода и надежно закрепить.

Анод представляет собой пластинку из стали (черной, нержавеющей, оцинкованной - любой) приклеенную на кузов эпоксидной смолой, шпатлёвкой на ее основе или клеем холодная сварка. Я намерен на катоды распилить детали неисправного домкрата.

Вот занимательное видео о защите от коррозии

Электрохимическая защита от коррозии


ЗАЗ Sens Лунная Дорога › Бортжурнал › Устройство катодной защиты кузова автомобиля от коррозии

Нашел я статью в сети, про катодную защиту она меня очень заинтриговала …чуть ниже привожу ее …

ниже статьи будут фото того что я сделал и установил на машинку
---------------------------------------------------------------------------------------
Статья найдена в сети

. Автомобиль, проехавший по дороге, посыпанной реагентом, становится жертвой коррозии. И чем больше автомобиль будет забрызган грязью с дорожного полотна, тем активнее будет коррозия кузова. Реагент, находящийся на поверхности кузова, даже в сухом гараже притягивает к себе молекулы воды из воздуха, как любая соль. И чем выше влажность воздуха, тем активнее пагубное воздействие реагента.Соль делает своё коварное дело в любых условиях, разница лишь в скорости коррозии металла. Хорошо, если металл окрашен, а если имеется хотя бы небольшая царапина, то ржавчина сразу туда проникает. И не везде помогут антикоррозийные покрытия, или мастики. Ведь мелкую царапину изначально трудно заметить, а когда она превратится в сквозную коррозию, будет уже поздно. Да и необходимо постоянно следить за кузовом, чтобы своевременно закрасить краской, или замазать антикорозийкой появившийся скол краски от удара камня.
Думаю Вы замечали, отечественные автомобили ржавеют очень быстро, европейские немного медленнее, а японские автомобили – наиболее стойкие к коррозии. Для уменьшения коррозии, ещё на этапе производства автомобиля применяют различные способы защиты кузова. Например, японцы, живущие на островах, в условиях влажного морского климата применяют специальную обработку кузова автомобиля высокими частотами. Один из способов защиты от коррозии – оцинковка поверхности металла. Замечено, что после ремонта автомобиля, сварные швы наиболее подвержены коррозии. Ускорение коррозии происходит из-за высокотемпературного "ослабления" металла.
Наиболее простым и действенным способом защиты кузова автомобиля от коррозии является – катодная защита. Это вид активной – электрохимической защиты.
Изучая эту тему в Интернете, я столкнулся с тем, что она описывается не совсем "специалистами". Статьи либо пишутся автолюбителями, мало соображающими в электронике, либо электронщиками, мало понимающими в электрохимических процессах и плохо представляющими принцип катодной защиты на автомобилях. Поэтому, в основном у них получается экспериментальный, не оптимальный и малоэффективный вариант устройств защиты. В этой статье, мы рассмотрим принцип и способы реализации катодной защиты от коррозии и разработаем оптимальный её вариант.
Принцип действия катодной защиты состоит в следующем:
В качестве катода (минуса) используется корпус автомобиля, а в качестве анода (плюса) – металлические сооружения, различные пластины и другие окружающие поверхности, проводящие ток, в том числе и влажное дорожное покрытие. Из-за разности потенциалов между защищаемой поверхностью металла и поверхностью "анода" по цепи, образующейся через влажный воздух, проходит слабый ток. На аноде происходит реакция окисления — освобождение электронов. Анод, постепенно окисляясь, разрушается, а разрушение катода наоборот прекращается.
В некоторых статьях Интернета по теме катодной защиты приводится разность потенциалов между катодом и анодом: Для железа и его сплавов полная защита от коррозии достигается при потенциале 0,1…0,2 В. Дальнейший сдвиг потенциала в сторону увеличения мало влияет на степень защиты. Плотность защитного тока должна быть в пределах 10…30 мА/м2.
На самом деле эти цифры кем-то "надуманы" для тех, кто не знает, что такое электрический ток. Но мы то с Вами знаем. Анод и катод можно расположить на расстоянии одного сантиметра друг от друга, а можно и на расстоянии нескольких сантиметров и даже метров. По законам электрохимии, для эффективности, чем дальше электроды находятся друг от друга, тем больше должна быть разница потенциалов. Поэтому говорить о конкретном значении в 0,1…0,2 вольта – неправильно. Кроме того, воздух, который используется в качестве электролита, проводит электрический ток только с большой разницей потенциалов – порядка киловольт, а маленькое напряжение ему "как слону дробина". Поэтому, по закону Ома, о наличии защитного тока, как и о его плотности в пределах 10…30 мА/м2 говорить также нелепо. Этого тока просто не будет!
Другое дело, если мы будем рассуждать не об электрическом токе, а о разности зарядов (или потенциалов). Тогда можно будет говорить о концентрационной поляризации по кислороду, при котором молекулы воды, попадая на поверхность металла, ориентируются на поверхностях электродов так, что на аноде происходит освобождение электронов — реакция окисления, а на катоде наоборот, окисление прекращается. Так как электрический ток отсутствует, то освобождение электронов происходит очень медленно. Этот процесс безопасен и не заметен для глаз. Учитывая эффект поляризации молекул воды, наблюдается дополнительное смещение потенциала кузова автомобиля в отрицательную сторону, что позволяет периодически выключать устройство защиты от коррозии (при ремонте автомобиля, зарядке аккумулятора и т.п.). Особо необходимо отметить важный момент, чем больше площадь анода (анодов), тем эффективнее защита.
В качестве защищаемого катода, как было описано ранее, используется корпус автомобиля. Нам необходимо выбрать, что мы будем использовать в качестве анода.
Ещё раз повторюсь, для работы схемы защиты нам не требуется ток, протекающий между электродами. Если он будет, то это будет "побочный" ток, который может возникнуть в результате намокания анодов, колёс автомобиля и т.д. Это ток разряжающий аккумулятор и не более того. Поэтому автомобильную бортовую сеть + 12 вольт достаточно подключить к аноду (нескольким анодам) через добавочный резистор. Основное назначение резистора – ограничение тока разряда аккумуляторной батареи в случае замыкания анода на катод, которое может произойти по причинам "неудачной установки", повреждения анода, его химического разложения в результате окисления и т.д.
Варианты анодов, применяемых на автомобиле, находящемся на стоянке (гараже): металлическое сооружение, находящееся в непосредственной близости от автомобиля, например металлический гараж, в котором хранится автомобиль; контур заземления, используемый при отсутствии металлического гаража, в том числе на открытой стоянке. Другие варианты анодов, применяемых на движущемся, или находящемся на стоянке (гараже) автомобиле: металлизированный резиновый заземляющий "хвост"; защитные электроды (протекторы) на кузове автомобиля.
Рассмотрим все перечисленные варианты
1. Использование металлического гаража в качестве анода является наиболее простым способом защиты главным образом внешних металлических поверхностей облицовки автомобиля. Если пол в гараже также железный, или содержит открытые участки металлической арматуры, то тогда защищается и поверхность днища автомобиля. Летом, как правило, в металлическом гараже – парниковый эффект, который при катодной защите не разрушает, а наоборот сохраняет и очищает кузов автомобиля от коррозии. Для создания такой защиты достаточно корпус гаража подключить к плюсу аккумуляторной батареи, установленной в автомобиле через обыкновенный добавочный резистор и монтажный провод. В качестве плюса, можно использовать прикуриватель, при условии, что в нём есть напряжение в режиме стоянки при отключенном замке зажигания (не у всех автомобилей при отключенном зажигании работает прикуриватель).
2. Использование контура заземления в качестве анода подобно использованию металлического гаража. Разница состоит лишь в том, что главным образом от коррозии защищается днище автомобиля. Для создания лучшего контура заземления, по периметру автомобиля необходимо забить в грунт четыре металлических кола (стержня) длиной не менее одного метра. Колы, электрически соединяются друг с другом с помощью проволоки. Контур подключается к автомобилю точно так же, как и корпус гаража – через добавочный резистор.
3. Металлизированный резиновый заземляющий "хвост" — простой и эффективный способ защиты движущегося автомобиля. В условиях влажного воздуха – дождя, мокрого дорожного покрытия, создается разность потенциалов между кузовом автомобиля и дорожным покрытием. Влажный воздух и мокрое дорожное полотно усиливает коррозию кузова автомобиля, но в данном случае наблюдается обратное — чем больше влажность, тем эффективнее антикоррозийная работа заземляющего хвоста. Хвост устанавливается сзади автомобиля так, чтобы в сырую погоду, при движении автомобиля, на хвост летели брызги воды от заднего колеса. Это улучшает эффективность антикоррозийной защиты.
Вторая функция заземляющего хвоста – он выполняет функцию антистатического приспособления. Я думаю, вы замечали, на бензовозах всегда волочится и гремит металлическая цепь, предназначенная для исключения накопления статического заряда на корпусе автомобиля и как следствие – исключения возникновения электрической искры, опасной для перевозимого груза. В некоторых статьях Интернета пишут, что цепь, волочащаяся за бензовозом – это антикоррозийное приспособление. К таким наблюдениям можно отнестись только с улыбкой.
Хвост должен быть изолирован от корпуса автомобиля по постоянному току и наоборот "закорочен" на корпус по переменному току. Достигается это RC-цепочкой, представляющей собой элементарный частотный фильтр.
4. Использование в качестве анодов защитных электродов — протекторов, практически отдельная тема. Элементарные металлические пластинки — "защитные протекторы" прикрепляются в наиболее уязвимых для коррозии местах — под крыльями, на днище кузова, на порогах. Они отвлекают на себя ржавчину за счёт того же эффекта, что и все предыдущие варианты анодов. Достоинство такого способа – постоянное наличие анода, стоит машина или едет. Такая локальная защита, говорят, дает хорошие результаты. Правда, анодов надо установить штук 15-20. Это трудоемко, но думаю "овчинка выделки стоит".
В качестве защитных электродов (анодов) могут использоваться как разрушающиеся материалы (нержавеющая сталь, алюминий), требующие замены через 4…5 лет, так и неразрушающиеся. В качестве неразрушающихся электродов можно применять карбоксил, магнетит, графит или платину. Защитные электроды выполняются в виде прямоугольных либо круглых пластин площадью 4…10 см2.
При установке и монтаже электродов следует помнить, что:
— один защитный электрод защищает площадь с радиусом около 0,25…0,35 м;
— защитные электроды устанавливаются только на места, защищенные лакокрасочным покрытием;
— для крепления электродов рекомендуется использовать только эпоксидный клей или шпатлевку на его основе, предварительно зачистив глянец (эпоксидный клей на глянец не прилипает), но думаю, что это не догма;
— наружную сторону защитных электродов (где нет пайки) нельзя покрывать мастикой, краской, клеем или другим электроизоляционным покрытием.
Пластины-протекторы — это положительные пластины

www.drive2.ru

Катодная защита — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 15 июля 2018; проверки требуют 14 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 15 июля 2018; проверки требуют 14 правок. Катодная защита днища судна с использованием жертвенных анодов

Катодная защита — это электрохимическая защита от коррозии, основанная на наложении отрицательного потенциала на защищаемую деталь[1][2]. Катодную защиту, как правило, совмещают с нанесением защитных покрытий.

Сдвиг потенциала защищаемого металлического объекта осуществляется с помощью внешнего источника постоянного тока (станции катодной защиты) или же соединением с протекторным анодом, изготовленным из металла, более электроотрицательного относительно объекта. При этом поверхность защищаемого образца (детали конструкции) становится эквипотенциальной и на всех её участках протекает только катодный процесс. Обусловливающий коррозию анодный процесс перенесён на вспомогательные электроды. Отсюда названия — жертвенный анод, жертвенный электрод. Если, однако, сдвиг потенциала в отрицательную сторону превысит определённое значение, возможна так называемая перезащита, связанная с выделением водорода, изменением состава приэлектродного слоя и другими явлениями, что может привести к деградации защитного (изоляционного) покрытия и протеканию процесса стресс-коррозии катодно защищаемого объекта.

Катодная защита была впервые описана сэром Гемфри Дэви в серии докладов, представленных Лондонскому королевскому обществу[3] по развитию знаний о природе в 1824 году. После продолжительных испытаний впервые катодную защиту применили в 1824 г. на судне HMS Samarang[4]. Анодные протекторы из железа были установлены на медную обшивку корпуса судна ниже ватерлинии, что значительно снизило скорость корродирования меди. Медь, корродируя, высвобождает ионы меди, которые обладают антиобрастающим эффектом. В связи с чрезмерным обрастанием корпуса и снижением эффективности корабля Королевский военно-морской флот Великобритании принял решение отказаться от протекторной защиты, чтобы получить преимущества от антифоулингового эффекта вследствие корродирования меди.

Катодная защита широко применяется для защиты от коррозии наружной поверхности:

  • больших металлоемких объектов энергетического комплекса, таких как подземные и наземные магистральные и промысловые трубопроводы нефти, газа и нефтепродуктов, тепловые сети, крупные резервуары и т. д. В случае невозможности или нецелесообразности применения катодной защиты для защиты от коррозии небольших объектов может применяться протекторная защита.
  • металлических свайных фундаментов в грунте.
  • морских причалов, оснований нефтегазовых платформ, опор мостов или любых других металлических конструкций в морской воде, причём для разных зон контакта сооружения с морской водой (зона переменного смачивания, зона полного погружения и зона погружения в морской грунт) необходимо применять разные технические решения по катодной защите.
  • судов от коррозии в морской воде (преимущественно протекторная защита).
  • стальной арматуры в железобетоне для свай, фундаментов, дорожных сооружений (в том числе горизонтальных покрытий) и зданий.

Не очень известным, но очень эффективным способом электрохимической защиты от коррозии является катодная защита внутренней поверхности трубопроводов и резервуаров (сосудов) любой ёмкости и назначения, имеющих контакт с агрессивным водным электролитом (промышленными сточными водами или просто водой с высоким содержанием минеральных солей и кислорода). В этом случае применение катодной защиты позволяет продлить срок безремонтной эксплуатации объекта в несколько раз.

Основным вредным последствием работы систем катодной защиты подземных сооружений (преимущественно трубопроводов), возникающим вследствие ошибок при проектировании и строительстве подобных систем, может быть ускоренная электрокоррозия (коррозия блуждающими токами) соседних с защищаемым металлических объектов. Для ее предотвращения обычно используется дренажная защита при помощи устройств с источником наложенного (принудительного) тока и устройств без источника тока (поляризованный дренаж).

  • DNV-RP-B401 — Cathodic Protection Design — Det Norske Veritas
  • EN 12068:1999 — Cathodic protection. External organic coatings for the corrosion protection of buried or immersed steel pipelines used in conjunction with cathodic protection. Tapes and shrinkable materials
  • EN 12473:2000 — General principles of cathodic protection in sea water
  • EN 12474:2001 — Cathodic protection for submarine pipelines
  • EN 12495:2000 — Cathodic protection for fixed steel offshore structures
  • EN 12499:2003 — Internal cathodic protection of metallic structures
  • EN 12696:2000 — Cathodic protection of steel in concrete
  • EN 12954:2001 — Cathodic protection of buried or immersed metallic structures. General principles and application for pipelines
  • EN 13173:2001 — Cathodic protection for steel offshore floating structures
  • EN 13174:2001 — Cathodic protection for harbour installations
  • EN 13509:2003 — Cathodic protection measurement techniques
  • EN 13636:2004 — Cathodic protection of buried metallic tanks and related piping
  • EN 14505:2005 — Cathodic protection of complex structures
  • EN 15112:2006 — External cathodic protection of well casing
  • EN 50162:2004 — Protection against corrosion by stray current from direct current systems
  • BS 7361-1:1991 — Cathodic Protection
  • NACE SP0169:2007 — Control of External Corrosion on Underground or Submerged Metallic Piping Systems
  • NACE TM 0497 — Measurement Techniques Related to Criteria for Cathodic Protection on Underground or Submerged Metallic Piping Systems
  • ГОСТ 26251-84 — Протекторы для защиты от коррозии. Технические условия
  • ГОСТ 9.056-75 — Единая система защиты от коррозии и старения. Стальные корпуса кораблей и судов. Общие требования к электрохимической защите при долговременном стояночном режиме
  • ГОСТ Р 51164-98 — Трубопроводы стальные магистральные. Общие требования к защите от коррозии
  • ГОСТ 9.602-2016 — Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
  1. ↑ Защита металлов от коррозии (ГРИГОРЬЕВ В. П., 1999), ХИМИЯ
  2. ↑ Электрохимическая защита
  3. ↑ Davy, H., Phil. Trans. Roy. Soc., 114,151,242 and 328 (1824)
  4. ↑ Ashworth V., Corrosion Vol. 2, 3rd Ed., 1994, 10:3

ru.wikipedia.org

Электрохимическая защита — основные понятия, принцип работы

Электрохимическая коррозия — распространенный вид коррозионного процесса, возникающий при взаимодействии металлоконструкции с окружающей средой. Явление вызвано термодинамической неустойчивостью металлов в окружающих их средах и наличия в них блуждающих токов.

Блуждающие токи, появляющиеся в грунте при его использовании как токопроводящей среды, несут с собой опасность для трубопроводов из металла. Под их воздействием трубы разъедает ржавчина, возникает течь — в результате металлические сооружения разрушаются и приходят в негодность.

Продлить период службы трубопроводов и прочих подземных металлических сооружений позволяет строительство электрохимзащиты. Это один из самых надежных способов предохранения металлоконструкций от электрохимической коррозии.

Понятие электрохимической защиты

Электрохимическая защита оборудования и сооружений из металлов — комплекс мероприятий, предпринимаемых с целью предотвращения коррозионных процессов, поддержания работоспособности защищаемых объектов в период эксплуатации. Основной результат от использования средств ЭХЗ — охрана инженерных коммуникаций от воздействия коррозии, влекущей огромные экономические потери из-за преждевременного износа оборудования.

Суть ЭХЗ состоит в управлении токами коррозии, всегда образующимися при контакте металлоконструкции и электролита. Посредством электрохимзащиты анодная разрушающаяся зона переходит с защищаемого объекта на анодное заземление или стороннее изделие из более активного металла. В результате смещения электродного потенциала металла распространение коррозии останавливается.

Главное при устройстве электрохимзащиты — обеспечить обязательный контакт защищаемого сооружения и внешнего анода с помощью металлического кабеля или контакта и электролита. Электрическая цепь, в которую входит защищаемый объект, кабель ЭХЗ, анод и электролит, должна замкнуться — в противном случае защитного тока в системе не возникнет.

Типы ЭХЗ

Различают 2 вида ЭХЗ от коррозии:

  • анодная;
  • катодная и ее разновидность — протекторная.
Анодная

При анодной защите потенциал металла смещается в положительную сторону. Ее эффективность зависит от свойств металла и электролита. Методика используется для конструкций из углеродистых, высоколегированных и нержавеющих сталей, титановых сплавов и различных пассивирующихся металлов. Такая ЭХЗ отлично решает поставленные задачи в средах, хорошо проводящих ток.

Анодная электрохимзащита применяется реже, чем катодная, поскольку к защищаемому объекту выдвигается немало строгих требований. Однако у нее есть свои преимущества: значительное замедление скорости коррозионного процесса, исключение возможности попадания продуктов коррозии в среду или производимую продукцию. Оборудование ЭХЗ этого типа выбирают на основе малорастворимых элементов: платины, нержавеющих высоколегированных сплавов, никеля, свинца.

Анодная защита реализуется различными способами: смещением потенциала в положительную сторону посредством источника внешнего тока или введением окислителей в коррозионную среду.

Катодная

Катодная электрохимзащита используется в случаях, когда металлу не присуща склонность переходить в пассивное состояние. Ее суть заключается в приложении к металлоизделию внешнего тока от отрицательного полюса, поляризующего катодные участки, тем самым приближая показатель потенциала к анодным. Положительный полюс, который имеет источник тока, присоединяется к аноду, за счет чего коррозия защищаемого объекта минимизируется. При этом анод постепенно разрушается, требуя замены.

Катодная защита может быть реализована различными способами:

  • поляризация от внешнего источника электротока;
  • снижение скорости протекания катодного процесса;
  • контакт с металлом, потенциал коррозии у которого в этой среде более электроотрицательный.

Поляризация от источника электротока, расположенного снаружи, часто используется при защите конструкций, находящихся в воде или почве. Этот вид системы ЭХЗ применяется для олова, алюминия, цинка, углеродистых и легированных сталей. В качестве внешнего источника тока выступают станции катодной защиты.

Протекторная

Строительство ЭХЗ протекторного типа подразумевает применение протектора. В этом случае к защищаемому сооружению присоединяют металл, имеющий более электроотрицательный потенциал. В результате разрушается не металлический объект, а протектор, который постепенно корродирует и требует замены на новый.

Данный тип электрохимзащиты эффективен в тех случаях, когда переходное сопротивление между окружающей средой и протектором небольшое. У каждого протектора есть свой радиус действия — это максимальное расстояние, на которое его можно удалить, не рискуя потерять защитный эффект.

Протекторная ЭХЗ применяется для предохранения от коррозионного разрушения сооружений, находящихся в нейтральных средах: в воздухе, почве, морской или речной воде. Протекторы для электрохимической защиты трубопроводов изготавливают из магния, цинка, алюминия, железа с дополнительным введением легирующих компонентов.

Для обеспечения высокого уровня протекторной защиты нужно правильно выбрать тип протектора в зависимости от объекта ЭХЗ (корпуса судов, резервуары с нефтепродуктами и пожарной водой, нефте газопроводы и другие металлоконструкции), а также важна среда где будет установлена протекторная группа (грунт, морская или речная вода, подтоварная вода). Данное условие является необходимым для обеспечения безопасности эксплуатации объекта ЭХЗ и увеличит эффективность протекторной защиты.

О станциях катодной защиты

Эффективное оборудование для ЭХЗ трубопроводов, расположенных под землей, — комплекс станции катодной защиты (СКЗ), состоит из следующих элементов:

  • станция катодной защиты;
  • анодные заземлители;
  • кабельные линии
  • пункт контроля и измерения;

Станции подключают к сети электроснабжения или автономным устройствам. Выходное напряжение на СКЗ может регулироваться вручную или в автоматическом режиме — по току защиты или потенциалу защищаемого объекта.

Строительство электрохимзащиты требует использования надежных составляющих системы. Наша компания предлагает широкий выбор качественного оборудования для защиты разных объектов. Оставьте заявку на сайте: мы вышлем вам прайс по оборудованию ЭХЗ и подробно проконсультируем по возникшим вопросам.

moscow.ehz.center

катодный, анодный методы борьбы с ржавчиной

Коррозия – наиболее распространенная причина разрушения металлических поверхностей вашего автомобиля. Продукт коррозионного процесса – это ржавчина – оксид железа. Коррозия металла не останавливается ни на секунду – она начинается в момент рождения автомобиля и распространяется по кузову, днищу, что неизменно приведет в негодность автомобиль, если ничего с этим не делать. Электрохимическая защита автомобиля от коррозии – один из лучших вариантов уберечь свою машину от ржавения.

Причины коррозии

Зачастую виновниками появления коррозии выступают вода и дорожные реагенты, используемые дорожными службами в холодный период. Таким образом, железо в сочетании с соленым раствором, который создается в результате, подвергается разрушительному влиянию коррозии. Осевшая грязь выполняет роль губки, притягивая молекулы воды из воздуха. Колебания температуры, вибрация, состояние лакокрасочного покрытия – все это влияет на скорость коррозии.

Как защитить автомобиль

Есть три эффективных способа электрохимической защиты от коррозии:

  1. Пассивные методы борьбы. Принцип базируется на изоляции автомобиля от губительного воздействия агрессивной среды.
  2. Метод активной защиты. Это комплекс работ по защите металлических поверхностей автомобиля.
  3. Преобразующий метод. Направлен на борьбу с уже возникшей ржавчиной: удаление, выжигание, модификация ржавчины.

Наиболее действенный способ – активный, а самой перспективной считают электрохимическую защиту кузова от коррозии. Методов защиты от электрохимической коррозии есть два:

  • катодный метод;
  • анодный метод.

Катодная электрохимическая защита

Самым популярным методом является катодная защита – это метод подразумевает сдвиг потенциала корпуса в отрицательную сторону.

Принцип катодной защиты заключается в прохождении тока, вызванного разницей потенциалов между металлом кузовных деталей машины и средой вокруг нее. Более активный материал при этом окисляется, менее активный — восстанавливается.

Электрозащита выполняется с помощью прибора, подключенного к источнику постоянного тока, – этот тип принято называть электронной защитой.

Для этого нужен электронный модуль, который можно приобрести либо изготовить самостоятельно. Он монтируется в салоне автомобиля и подсоединяется к бортовой сети.

Защитный прибор временами следует отключать, так как слишком сильное смещение потенциала может спровоцировать растрескивание металла – этот нюанс можно назвать единственным недостатком катодной защиты от коррозии.

Гаражное хранение – отличный способ защиты

Обезопасить автомашины от ржавения, которые находятся в неподвижном состоянии, можно в гараже, поскольку он предохраняет автомобиль от негативного воздействия. Достаточно подключить кузов к одной из металлических стен. Использование металлического гаража в качестве анода – самый простой и доступный метод электрохимической защиты. Если гаража нет, можно также использовать контур заземления на открытой стоянке.

Если в гараже пол выполнен из металла или есть открытые участки с железной арматурой, то днище машины тоже будет защищено. Летом металлические гаражи создают парниковый эффект, но если выполнить электрохимическую защиту, то он не будет разрушать металлические поверхности, а, наоборот, будет защищать кузов от коррозии.

Есть смысл обеспечить оградить свою технику от коррозии, чтобы не подвергать ее действиям ржавчины и в будущем не плакать над изможденным кузовом.

Для эффективной работы любой из систем, изучите принцип действия электрохимической защиты, придерживайтесь рекомендаций, следуйте инструкциям и тогда ваш автомобиль получит хороший щит, который обеспечит внешний вид машине и отличное настроение ее владельцу.

Катодная защита от коррозии для движущегося автомобиля

Как своими руками защитить движущуюся машину? Автомобиль в этом случае выступает в качестве катода, а в роли анода водители используют заземление, как защиту автомобиля – резиновый «хвост» или защитные электроды.

«Хвост» — простейший метод профилактики коррозии. С виду это резиновая полоска с вставленными металлизированными элементами. Как правило, ее крепят к задней части машины таким образом, чтобы она свисала и создавала разницу потенциалов между кузовом автомобиля и покрытием дороги.

Огромный плюс «хвоста» — контроль над статическим напряжением. К примеру, на транспортных средствах, перевозящих огнеопасные грузы, применяют в качестве анодов-«хвостов» металлические цепи, которые контактируют с дорогой – так удаляется статика, по причине которой может возникнуть возгорание.

Применение анодной методики

Принцип анодной защиты от коррозии – это принцип некой жертвенности. Пластины, выполненные из цинка, алюминия или меди, устанавливаются в местах, где коррозионные процессы наиболее активны, и перетягивают губительный процесс окисления на себя – в данном случае корпус автомобиля является анодом. Протекторы зачастую устанавливают в зоне крепления брызговиков, на внутренних поверхностях порожков и т.п.

Защитить кузов автомобиля от коррозии можно своими руками, изготовив подобные защитные протекторы. Металл, из которого выполнены защитные электроды, может быть разным. Существует два варианта:

Разрушающиеся протекторы. Такие электроды недолговечны – их нужно менять раз в четыре года. Это алюминиевые протекторы, магниевые протекторы, нержавейка, цинковые протекторы.
Неразрушающиеся. Служат намного дольше, однако, и стоимость их гораздо выше. Платина, графит, магнетит – все эти металлы используют в качестве протекторов.
Необходимо знать правила инсталляции таких анодов:

  • форма протектора прямоугольная или круглая. Площадь колеблется от 4 до 10 кв. см.;
  • один элемент способен обезопасить до 35 см площади автомобиля;
  • устанавливать электрод можно на лакокрасочное покрытие при помощи эпоксидного клея, но в некоторых случаях пластины нужно присверливать к корпусу – это уже определенный недостаток, которым располагает протекторная защита автомобиля;
  • пластину следует устанавливать навстречу брызгам.

Оцинковка кузова

Оцинковку кузова выполняет завод-изготовитель. Как правило, кузовные элементы будущей машины погружаются в емкость с расплавленным цинком. Толщина металла, который осядет на поверхности, не больше 2 мкм. Здесь действует принцип, основанный на электрохимических процессах, а именно цинк отбирает окислительные процессы на себя.

Вообще, оцинковка может выполняться тремя способами:

  1. Термический, о котором говорилось выше.
  2. Гальванический способ. Деталь погружают в электролит и цинк налипает на деталь.
  3. Холодный способ. Деталь окрашивают цинкосодержащим составом.

Цинковое покрытие имеет один недостаток – все дело в микропорах, которые есть в цинке.

Буквально через год оцинковка перестает работать должным образом. Большую эффективность предоставляет современный метод катафорез, который предусматривает нанесение 7-9 мкм. цинка. Таким образом срок эксплуатации покрытия возрастает до 10 лет.

Защита машины – процесс обязательный и автовладелец должен это понимать. Все перечисленные способы хороши и действенны, но катодный способ все же намного лучше остальных.

infokuzov.ru

Электрохимическая защита автомобиля от коррозии: катодный, анодный методы борьбы с ржавчиной

Коррозия – наиболее распространенная причина разрушения металлических поверхностей вашего автомобиля. Продукт коррозионного процесса – это ржавчина – оксид железа. Коррозия металла не останавливается ни на секунду – она начинается в момент рождения автомобиля и распространяется по кузову, днищу, что неизменно приведет в негодность автомобиль, если ничего с этим не делать. Электрохимическая защита автомобиля от коррозии – один из лучших вариантов уберечь свою машину от ржавения.

Как защитить автомобиль

Есть три эффективных способа электрохимической защиты от коррозии:

  1. Пассивные методы борьбы. Принцип базируется на изоляции автомобиля от губительного воздействия агрессивной среды.
  2. Метод активной защиты. Это комплекс работ по защите металлических поверхностей автомобиля.
  3. Преобразующий метод. Направлен на борьбу с уже возникшей ржавчиной: удаление, выжигание, модификация ржавчины.

Наиболее действенный способ – активный, а самой перспективной считают электрохимическую защиту кузова от коррозии. Методов защиты от электрохимической коррозии есть два:

  • катодный метод,
  • анодный метод.

Катодная электрохимическая защита

Самым популярным методом является катодная защита – это метод подразумевает сдвиг потенциала корпуса в отрицательную сторону.

Принцип катодной защиты заключается в прохождении тока, вызванного разницей потенциалов между металлом кузовных деталей машины и средой вокруг нее. Более активный материал при этом окисляется, менее активный — восстанавливается.


Электрозащита выполняется с помощью прибора, подключенного к источнику постоянного тока, – этот тип принято называть электронной защитой.

Для этого нужен электронный модуль, который можно приобрести либо изготовить самостоятельно. Он монтируется в салоне автомобиля и подсоединяется к бортовой сети.

Защитный прибор временами следует отключать, так как слишком сильное смещение потенциала может спровоцировать растрескивание металла – этот нюанс можно назвать единственным недостатком катодной защиты от коррозии.

Гаражное хранение – отличный способ защиты

Обезопасить автомашины от ржавения, которые находятся в неподвижном состоянии, можно в гараже, поскольку он предохраняет автомобиль от негативного воздействия. Достаточно подключить кузов к одной из металлических стен. Использование металлического гаража в качестве анода – самый простой и доступный метод электрохимической защиты. Если гаража нет, можно также использовать контур заземления на открытой стоянке.

Читайте также: Как помыть и высушить фары изнутри при этом не разбирая их

Если в гараже пол выполнен из металла или есть открытые участки с железной арматурой, то днище машины тоже будет защищено. Летом металлические гаражи создают парниковый эффект, но если выполнить электрохимическую защиту, то он не будет разрушать металлические поверхности, а, наоборот, будет защищать кузов от коррозии.

Есть смысл обеспечить оградить свою технику от коррозии, чтобы не подвергать ее действиям ржавчины и в будущем не плакать над изможденным кузовом.

Для эффективной работы любой из систем, изучите принцип действия электрохимической защиты, придерживайтесь рекомендаций, следуйте инструкциям и тогда ваш автомобиль получит хороший щит, который обеспечит внешний вид машине и отличное настроение ее владельцу.

Катодная защита от коррозии для движущегося автомобиля

Как своими руками защитить движущуюся машину? Автомобиль в этом случае выступает в качестве катода, а в роли анода водители используют заземление, как защиту автомобиля – резиновый «хвост» или защитные электроды.

«Хвост» — простейший метод профилактики коррозии. С виду это резиновая полоска с вставленными металлизированными элементами. Как правило, ее крепят к задней части машины таким образом, чтобы она свисала и создавала разницу потенциалов между кузовом автомобиля и покрытием дороги.

Огромный плюс «хвоста» — контроль над статическим напряжением. К примеру, на транспортных средствах, перевозящих огнеопасные грузы, применяют в качестве анодов-«хвостов» металлические цепи, которые контактируют с дорогой – так удаляется статика, по причине которой может возникнуть возгорание.

Применение анодной методики

Принцип анодной защиты от коррозии – это принцип некой жертвенности. Пластины, выполненные из цинка, алюминия или меди, устанавливаются в местах, где коррозионные процессы наиболее активны, и перетягивают губительный процесс окисления на себя – в данном случае корпус автомобиля является анодом. Протекторы зачастую устанавливают в зоне крепления брызговиков, на внутренних поверхностях порожков и т.п.

Читайте также: 7 секретов и особенностей полировки автомобильного кузова

Защитить кузов автомобиля от коррозии можно своими руками, изготовив подобные защитные протекторы. Металл, из которого выполнены защитные электроды, может быть разным. Существует два варианта:

Разрушающиеся протекторы. Такие электроды недолговечны – их нужно менять раз в четыре года. Это алюминиевые протекторы, магниевые протекторы, нержавейка, цинковые протекторы.
Неразрушающиеся. Служат намного дольше, однако, и стоимость их гораздо выше. Платина, графит, магнетит – все эти металлы используют в качестве протекторов.
Необходимо знать правила инсталляции таких анодов:

  • форма протектора прямоугольная или круглая. Площадь колеблется от 4 до 10 кв. см.,
  • один элемент способен обезопасить до 35 см площади автомобиля,
  • устанавливать электрод можно на лакокрасочное покрытие при помощи эпоксидного клея, но в некоторых случаях пластины нужно присверливать к корпусу – это уже определенный недостаток, которым располагает протекторная защита автомобиля,
  • пластину следует устанавливать навстречу брызгам.

Оцинковка кузова

Оцинковку кузова выполняет завод-изготовитель. Как правило, кузовные элементы будущей машины погружаются в емкость с расплавленным цинком. Толщина металла, который осядет на поверхности, не больше 2 мкм. Здесь действует принцип, основанный на электрохимических процессах, а именно цинк отбирает окислительные процессы на себя.

Вообще, оцинковка может выполняться тремя способами:

  1. Термический, о котором говорилось выше.
  2. Гальванический способ. Деталь погружают в электролит и цинк налипает на деталь.
  3. Холодный способ. Деталь окрашивают цинкосодержащим составом.

Цинковое покрытие имеет один недостаток – все дело в микропорах, которые есть в цинке.

Буквально через год оцинковка перестает работать должным образом. Большую эффективность предоставляет современный метод катафорез, который предусматривает нанесение 7-9 мкм. цинка. Таким образом срок эксплуатации покрытия возрастает до 10 лет.

Защита машины – процесс обязательный и автовладелец должен это понимать. Все перечисленные способы хороши и действенны, но катодный способ все же намного лучше остальных.

Загрузка...

dorpex.ru

технология, виды и средства защиты труб и трубопроводов от коррозии


Трубопроводные магистрали сегодня являются наиболее распространенным средством для осуществления доставки носителей энергии. К сожалению, у них есть существенный недостаток – они подвержены образованию ржавчины. Чтобы избежать появления коррозии на магистральных трубопроводах, выполняют катодную защиту. В чем же заключается ее принцип действия?

В наши дни существует много способов защиты водопроводов от коррозии. Суть их проста: металл, из которого изготовлены трубы, вступает в реакцию с определенными растворами и веществами. Результатом процесса становится образование небольшой защитной пенки.

Специалистами выделяются следующие методы защиты трубопроводов от коррозии:

Электрохимическая защита

Достаточно результативный способ защиты металлоконструкций от электрохимической коррозии. Иногда воссоздать лакокрасочную оболочку или защитное оберточное покрытие просто невозможно. Вот в таких случаях и уместно применение электрохимической защиты.

Восстановление покрытия трубопровода, расположенного под землей, или днища морского судна – процесс достаточно трудоемкий и дорогой, а в некоторых случаях и невозможный. Благодаря электрохимической защите изделие будет надежно защищено от коррозии: покрытия подземных трубопроводов, днищ судов, всевозможных резервуаров не будут разрушаться.


  • Используется метод в ситуациях, когда потенциал свободной коррозии пребывает в области усиленного распада основного металла или перепассивации. То есть, когда металлоконструкция интенсивно разрушается.
  • При электрохимической защите к изделию из металла подключают постоянный электрический ток. Благодаря ему на поверхности металлической конструкции образуется катодная поляризация электродов микрогальванических пар и анодные области становятся катодными. А вследствие негативного влияния коррозии разрушается не металл, а анод.
  • Электрохимическая защита может быть анодной или катодной: это будет зависеть от того, в какую сторону сдвинется потенциал металла (в положительную или в отрицательную).

Катодная защита

Метод, достаточно часто используемый для защиты металлоконструкций от коррозии. Применяется в тех случаях, когда металл не имеет склонности к пассивации. Суть метода проста: к изделию подается внешний электроток от отрицательного полюса, который обеспечивает поляризацию катодных участков коррозионных составляющих и поднимает значение потенциала до анодных. После прикрепления положительного полюса источника тока к аноду коррозия защищаемого изделия становится почти нулевой.


Анод требует периодической замены, так как со временем происходит его разрушение.

  • Способы катодной защиты: поляризация от внешнего источника электротока, торможение развития катодного процесса, связь с металлом, имеющим более электроотрицательный потенциал свободной коррозии в определенной среде (протекторная защита).
  • С помощью поляризации от внешнего источника электротока защищают конструкции, находящиеся в почве и в воде, цинк, олово, алюминий и его сплавы, титан, медь и ее сплавы, свинец, высокохромистые, углеродистые, низколегированные и высоколегированные стали.
  • Роль внешнего источника электротока выполняют станции катодной защиты. Их главные составляющие - выпрямитель, токоподвод к защищаемому объекту, анодные заземлители, электрод сравнения и анодный кабель.
  • Катодная защита может быть использована в качестве самостоятельного или дополнительного способа коррозионной защиты.

Основной показатель результативности метода – защитный потенциал. Защитным называют тот потенциал, при котором быстрота коррозионного процесса металлического изделия становится минимальной.

Однако катодная защита обладает определенными недостатками. Один из них – опасность перезащиты. Такой эффект может наблюдаться в случае большого смещения потенциала защищаемого изделия в отрицательную сторону. Вследствие этого разрушаются защитные оболочки, начинается водородное охрупчивание металла, коррозионное растрескивание.

Протекторная защита

Вид катодной защиты, в процессе которого к защищаемому объекту подсоединяют металл с более высоким электроотрицательным потенциалом. При этом разрушается не металлоконструкция, а протектор. Через определенный промежуток времени протектор корродирует и его потребуется заменить на новый.


  • Эффект от протекторной защиты будет заметен только в том случае, если переходное сопротивление между протектором и окружающей средой незначительно.
  • У каждого протектора есть свой радиус защитного действия – предельно возможное расстояние, на которое можно удалить протектор без утраты защитного эффекта. Протекторную защиту применяют, когда ток к объекту подвести трудно, дорого или просто невозможно.
  • С помощью протекторов защищают объекты, находящиеся в нейтральных средах (море, реке, воздухе, почве и т.д.).
  • Материалом для изготовления протекторов служит магний, цинк, железо, алюминий. Металлы в чистом виде не смогут стать эффективной защитой для конструкций, поэтому, изготавливая протекторы, их дополнительно легируют.

Для изготовления железных протекторов используют углеродистые стали или чистое железо.

Анодная защита

Используется для титановых конструкций, объектов из низколегированных нержавеющих, углеродистых сталей, железистых высоколегированных сплавов, разнородных пассивирующихся металлов. Метод применяют в хорошо электропроводной коррозионной среде.


При анодной защите происходит сдвиг потенциала защищаемого металла в более положительную сторону. Смещение будет длиться до тех пор, пока не достигнется инертное устойчивое состояние системы. К преимуществам анодной электрохимической защиты можно отнести не только существенное торможение скорости коррозии, но и то, что продукты коррозии не оказываются в производимом продукте и среде.

  • Существует несколько способов реализации анодной защиты: можно сдвинуть потенциал в положительную сторону с помощью источника внешнего электротока или ввести в коррозионную среду окислители, которые способны повысить эффективность катодного процесса на металлической поверхности.
  • Анодная защита с применением окислителей по защитному механизму имеет много общего с анодной поляризацией.
  • При использовании пассивирующих ингибиторов с окисляющими характеристиками (бихроматов, нитратов и т.д.), защищаемая металлическая поверхность под воздействием возникшего тока становится пассивной. Однако эти вещества способны сильно загрязнять технологическую среду.
  • Если ввести в сплав добавки, реакция восстановления деполяризаторов, которая происходит на катоде, пройдет не с таким большим перенапряжением, как на защищаемом металле.
  • При прохождении электротока через защищаемую конструкцию потенциал сдвигается в положительную сторону.
  • В состав установки для анодной электрохимической защиты входит источник внешнего электротока, электрод сравнения, катод и защищаемая конструкция.

Для эффективности метода в той или иной среде используют легкопассивируемые металлы и сплавы. Кроме этого требуется высокое качество выполнения соединительных элементов и постоянное нахождение электрода сравнения и катода в растворе.

Подход к проектированию схемы расположения катодов должен быть индивидуальным для каждого случая.

Электрохимическую анодную защиту нержавеющих сталей используют для хранилищ серной кислоты, аммиачных растворов, минеральных удобрений, различных сборников, цистерн, мерников.

Анодную защиту используют, чтобы предотвратить коррозию ванн химического никелирования и теплообменных установок в изготовлении искусственного волокна и серной кислоты.

Электродренажная защита

Это способ защиты трубопроводов от разрушения с помощью блуждающих токов. Метод предусматривает их дренаж (отвод) с защищаемой конструкции на источник блуждающих токов или специальное заземление.


  • Дренаж бывает прямым, поляризованным и усиленным. Прямой электрический дренаж - это дренажное устройство, имеющее двустороннюю проводимость. При величине тока, превышающей допустимую величину, выйдет из строя плавкий предохранитель. Электрический ток пойдет по обмотке реле, оно включится, после чего произойдет включение звука или света.
  • Прямой электрический дренаж используют для тех трубопроводов, чей потенциал всегда выше потенциала рельсовой сети, служащей для отвода блуждающих токов. Иначе отвод станет каналом для натекания блуждающих токов на трубопровод.
  • Поляризованный электрический дренаж является дренажным устройством, имеющим одностороннюю проходимость. Отличие поляризованного дренажа от прямого заключается в присутствии у первого элемента односторонней проводимости ВЭ. В случае поляризованного дренажа ток течет только в одном направлении - от трубопровода к рельсу. Это не позволяет блуждающим токам натекать на трубопровод по дренажному проводу.
  • Усиленный дренаж используется тогда, когда требуется не только отвести блуждающие токи с трубопровода, но и создать на нем определенную величину защитного потенциала. Усиленный дренаж – это обычная катодная станция. Ее отрицательный полюс подсоединяют к защищаемой конструкции, а положительный - к рельсам электрифицированного транспорта, а не к анодному заземлению.
  • Как только трубопровод введут в эксплуатацию, регулируют работу системы его защиты от коррозии. Если возникает необходимость, осуществляют подключение станций катодной и дренажной защиты и протекторных установок.

Использование какой-либо из технологий защиты промысловых, стальных и прочих видов трубопроводов от коррозии – обязательная составляющая их эксплуатации. Все методы антикоррозийной защиты требуется реализовывать в строгом соответствии с ГОСТом.

www.kzit.ru

Катодная (электрохимическая) защита кузова автомобиля от коррозии

Возникновение коррозии — одна из самых распространённых причин выхода автомобиля из строя. Под действием ржавчины поверхность кузова машины очень быстро приходит в негодность и разрушается. Поэтому защита кузова от коррозии — одна из самых важных и обязательных задач, стоящих перед каждым владельцем автомобиля. Перед тем как говорить о том, каким образом может быть организована защита кузова автомобиля от ржавчины, давайте рассмотрим, что собой представляет процесс коррозии и каковы причины его возникновения.

Коррозия капота автомобиля

По сути, процесс коррозии — это окисление металла, которое ведёт к дальнейшему его разрушению. От появления ржавчины большую часть кузова автомобиля защищает лакокрасочное покрытие. Нарушение этого покрытия создаёт незащищённые участки на поверхности кузова автомобиля. Туда попадает влага с различными химически активными добавками. Слой грязи способствует тому, что влага задерживается в трещинках и микроповреждениях лакокрасочного слоя, что приводит к появлению ржавчины. Можно выделить следующие участки автомобиля, где повышена опасность возникновения очагов коррозии:

  • элементы, расположенные в непосредственной близости к поверхности дороги;
  • швы после неграмотно выполненной сварки после ремонта автомобиля;
  • незащищённые участки с плохой вентиляцией, где проблематично быстрое высыхание влаги.

Очень важно помнить, что своевременное удаление ржавчины — необходимый пункт автомобильного сервиса. Периодически осматривайте свою машину и в случае обнаружения очагов окисления обеспечьте их немедленное удаление. Игнорирование очагов ржавчины или несвоевременное устранение приведут к разрушению структуры металла.

Ржавчина на дверях авто

Катодная (электрохимическая) защита: принцип функционирования

Защита кузова автомобиля от коррозии может осуществляться разными путями. Одним из интересных вариантов решения проблемы является катодная (электрохимическая) защита, носящая название «нержавейка».

Это активный способ защиты, он препятствует возникновению причин для развития коррозии. Он использует особенности окислительно-восстановительных химических реакций. Мы при помощи отрицательного электрического заряда воздействуем на тот участок, которому требуется защита от ржавчины.

Потенциал на аноде

Принцип этого метода заключается в том, что между металлом кузова и средой вокруг машины проходит электрический ток, вызванный разницей потенциалов. При этом более активный материал окисляется, а менее активный — восстанавливается.

Поэтому пластины из негативно заряженных металлов принято называть жертвенными анодами. Однако здесь нужно соблюдать определённую осторожность: если сдвиг потенциала слишком велик, может выделяться водород, меняться структура при электродного слоя, наблюдаться «деградация» материала, а не его защита. Катодом в данной схеме выступает поверхность кузова, а положительным зарядом назначаются любые объекты из окружающей среды. Это могут быть части автомобиля, влажная поверхность дороги и т.п. Следует помнить, что для анода нужен активный материал: магний, алюминий, цинк или хром. Эффективность работы такой схемы напрямую зависит от размера анода.

Катодная защита кузова от коррозии — цинковый анод

Катодная защита от коррозии своими руками для авто в гараже

Для автомобиля, который неподвижно хранится в гараже, организовать своими руками электрохимический заслон очень просто. Как уже говорилось выше, в качестве катода выступает сама машина. Анодом может быть назначено само здание гаража, если он сделан из металла. Либо это может быть заземляющий контур, если гараж неметаллический, или машина стоит на стоянке. Металлический пол или открытые участки из металла снизу будут препятствовать появлению ржавчины на днище машины.

Заземляющий контур создаётся таким образом — вокруг машины забиваем в землю 4 металлических штыря. Их длина должна быть не менее 1 метра. Натягиваем вокруг этих штырей металлическую проволоку. Контур готов — в отличие от металлического здания он будет взаимодействовать только с днищем вашего авто.

Подключение контура или гаража выполняем через резистор — коммутируем его с положительным разъёмом автомобильного аккумулятора.

Подключаем контур через резистор к аккумулятору

Катодная защита от коррозии для движущегося автомобиля

Теперь давайте разберём, как своими руками защитить таким способом от коррозии движущуюся машину. Как и в описанном выше способе, авто выступает в роли катода. В качестве анода мы можем использовать заземляющийся«хвост» из резины или защитные электроды.

«Хвост» — это самый простой метод профилактики возникновения ржавчины. Это полоска резины с прикреплёнными металлизированными элементами. Он крепится на задней части транспортного средства таким образом, чтобы свисать и создавать разницу потенциалов между машиной и мокрым покрытием дороги.

С увеличением влажности автоматически возрастает эффективность защиты от окисления. На него попадают брызги из-под колёс машины, что служит на пользу для протекания электрохимического процесса. Дополнительным плюсом «хвоста» является удаление статического напряжения. Например, транспорт с огнеопасным грузом использует даже такое средство, как металлические цепи, которые волочатся по дороге — таким образом происходит удаление статического заряда, по причине которого может возникнуть искра и спровоцировать возгорание.

Заземляющий «хвост» из резины

Использование защитных электродов годится как для движущихся машин, так и для неподвижного транспорта. Для создания эффективной системы нужно поставить на авто около 15—20 элементов. Это круглые или квадратные пластинки размером от 4 до 10 квадратных сантиметров. Для их изготовления годятся алюминий, нержавейка, магнетит, графит, платина. Алюминий и нержавейка со временем разрушаются — их нужно будет менять через каждые 4 года.

Такие элементы имеют следующие свойства:

  • действуют в радиусе до 0,35 м;
  • ставятся лишь на окрашенные участки машины;
  • крепятся при помощи эпоксидного клея или шпатлёвки;
  • перед монтажом необходима зачистка;
  • наружная сторона не покрывается никакими изолирующими материалами;
  • необходима изоляция электродов от отрицательно заряженного кузова авто

Заключение

Каждый владелец авто должен уделять должное внимание профилактике возникновения коррозии на кузове авто. Для этого следует периодически проводить осмотр и удаление очагов ржавчины, контролировать целостность лакокрасочного покрытия и пользоваться антикоррозионными мастиками для незащищённых участков.

Очень эффективным средством профилактики процессов окисления является катодная защита кузова машины. Такая схема выглядит довольно несложно и может быть реализована без особых проблем своими руками.

Чтобы такая система работала эффективно, хорошо изучите принцип действия электрохимического метода и придерживайтесь всех рекомендаций в процессе работы. Если вы будете точно следовать всем пунктам инструкции, ваше авто получит надёжный щит, который будет препятствовать возникновению ржавчины на любых участках.

[democracy]

[democracy]

okuzove.ru

Электрохимическая защита от коррозии - это... Что такое Электрохимическая защита от коррозии?


Электрохимическая защита от коррозии

Электрохимическая защита от коррозии

Электрохимическая защита от коррозии — бывает анодная и катодная.

Катодная защита

При катодной защите защищаемый объект соединяют с отрицательным электродом источника ЭДС — он становится катодом.

Анодная защита

При анодной защите, соответственно, наоборот — защищаемый объект становится анодом. Анодная защита основана на явлении пассивации и может быть применена не во всех случаях.

Wikimedia Foundation. 2010.

  • Шереметев, Иван Петрович
  • Янов, Юрий Николаевич
Смотреть что такое "Электрохимическая защита от коррозии" в других словарях:
  • Электрохимическая защита от коррозии — Электрохимическая защита защита металла от коррозии, осуществляемая поляризацией от внешнего источника тока или путем соединения с металлом (протектором), имеющим более отрицательный потенциал, чем у защищаемого металла... Источник: ИНСТРУКЦИЯ ПО …   Официальная терминология

  • ЭЛЕКТРОХИМИЧЕСКАЯ ЗАЩИТА от коррозии — воздействие непосредственно на электрохимическую кинетику коррозионных процессов в морской воде путем катодной поляризации смещения потенциала в отрицательную сторону до определения значений электрического тока, при которых вся защищаемая… …   Морской энциклопедический справочник

  • Электрохимическая защита — защита металлов от коррозии, осуществляемая поляризацией от внешнего источника тока или путем соединения с металлом (протектором), имеющим более отрицательный потенциал, чем у защищаемого металла. Источник: snip id 5429: Руководство по… …   Словарь-справочник терминов нормативно-технической документации

  • Защита от коррозии — (анти­коррозионная защита) – способы и средства, предотвращающие или уменьша­ющие коррозию бетонных или железобетонных конст­рукций, арматуры. [Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство» НИИЖБ им. А. А.… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • электрохимическая защита — Защита металла от коррозии, осуществляемая поляризацией от внешнего источника тока или путем соединения с металлом (протектором), имеющим более отрицательный или более положительный потенциал, чем у защищаемого металла. Примечание В зависимости… …   Справочник технического переводчика

  • Электрохимическая защита трубопроводов —         (a. electrochemical protection of pipeline; н. elektrochemischer Schutz von Rohrleitungen; ф. protection electrochimique des tuyauteries, traitement electrochimique des conduites; и. proteccion electroquimica de tuberia) анодная или… …   Геологическая энциклопедия

  • Защита от коррозии первич­ная — – электрохимическая защита стальной арматуры, осуще­ствляемая от внешнего источника тока или путем со­единения с металлом, имеющим более отрицательный потенциал, чем у стальной арматуры в бетоне. [Терминологический словарь по бетону и… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • электрохимическая защита поверхности — (напр. от коррозии) [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN coating electrochemical protection …   Справочник технического переводчика

  • ЗАЩИТА ОТ КОРРОЗИИ — конструкционных материалов в агрессивных средах основана на: 1) повышении коррозионной стойкости самого материала; 2) снижении агрессивности среды; 3) предотвращении контакта материала со средой с помощью изолирующего покрытия; 4) регулировании… …   Химическая энциклопедия

  • электрохимическая защита — [sacrificial protection] защита от коррозии регулированием поляризации корродирующей поверхности внешним электронным током, который подводится от вспомогательного электрода. В зависимости от направления поляризующего тока различают анодную и… …   Энциклопедический словарь по металлургии


dic.academic.ru

Электрохимическая защита трубопроводов от коррозии — электронный каталог продукции,разработка мобильных приложений,АОС,автоматизированные обучающие системы,семинары по нефтегазовой тематике,разработка СТУ,СТУ

Электрохимическая защита от коррозии состоит из катодной и дренажной защиты. Катодная защита трубопроводов осуществляется двумя основными методами: применением металлических анодов-протекторов (гальванический протекторный метод) и применением внешних источников постоянного тока, минус которых соединяется с трубой, а плюс - с анодным заземлением (электрический метод).

Рис. 1. Принцип работы катодной защиты

Гальваническая протекторная защита от коррозии

Наиболее очевидным способом осуществления электрохимической защиты металлического сооружения, имеющего непосредственный контакт с электролитической средой, является метод гальванической защиты, в основу которого положен тот факт, что различные металлы в электролите имеют различные электродные потенциалы. Таким образом, если образовать гальванопару из двух металлов и поместить их в электролит, то металл с более отрицательным потенциалом станет анодом-протектором и будет разрушаться, защищая металл с менее отрицательным потенциалом. Протекторы, по существу, служат портативными источниками электроэнергии.

В качестве основных материалов для изготовления протекторов используются магний, алюминий и цинк. Из сопоставления свойств магния, алюминия и цинка видно, что из рассматриваемых элементов магний обладает наибольшей электродвижущей силой. В то же время одной из наиболее важных практических характеристик протекторов является коэффициент полезного действия, показывающий долю массы протектора, использованной на получение полезной электрической энергии в цепи. К.П.Д. протекторов, изготовленных из магния и магниевых сплавов, редко превышают 50 % в, в отличие от протекторов на основе Zn и Al с К.П.Д. 90 % и более.



Рис. 2. Примеры магниевых протекторов



Обычно протекторные установки применяются для катодной защиты трубопроводов, не имеющих электрических контактов со смежными протяженными коммуникациями, отдельных участков трубопроводов, а также резервуаров, стальных защитных кожухов (патронов), подземных резервуаров и емкостей, стальных опор и свай, и других сосредоточенных объектов.

В то же время протекторные установки очень чувствительны к ошибкам в их размещении и комплектации. Неправильный выбор или размещение протекторных установок приводит к резкому снижению их эффективности.

Катодная защита от коррозии

Наиболее распространенный метод электрохимической защиты от коррозии подземных металлических сооружений - это катодная защита, осуществляемая путем катодной поляризации защищаемой металлической поверхности. На практике это реализуется путем подключения защищаемого трубопровода к отрицательному полюсу внешнего источника постоянного тока, называемого станцией катодной защиты. Положительный полюс источника соединяют кабелем с внешним дополнительным электродом, сделанным из металла, графита или проводящей резины. Этот внешний электрод размещается в той же коррозионной среде, что и защищаемый объект, в случае подземных промысловых трубопроводов, в почве. Таким образом, образуется замкнутая электрическая цепь: дополнительный внешний электрод - почвенный электролит - трубопровод - катодный кабель - источник постоянного тока - анодный кабель. В составе данной электрической цепи трубопровод является катодом, а дополнительный внешний электрод, присоединенный к положительному полюсу источника постоянного тока, становится анодом. Данный электрод называется анодным заземлением. Отрицательно заряженный полюс источника тока, присоединенный к трубопроводу, при наличии внешнего анодного заземления катодно поляризует трубопровод, при этом потенциал анодных и катодных участков практически выравнивается.

Таким образом, система катодной защиты состоит из защищаемого сооружения, источника постоянного тока (станции катодной защиты), анодного заземления, соединительных анодной и катодной линий, окружающей их электропроводной среды (почвы), а также элементов системы мониторинга - контрольно-измерительных пунктов.

Дренажная защита от коррозии

Дренажная защита трубопроводов от коррозии блуждающими токами  осуществляется путем направленного отвода этих токов к источнику или в землю. Установка дренажной защиты может быть нескольких видов: земляной, прямой, поляризованный и усиленный дренажи.

Рис. 3. Станция дренажной защиты

Земляной дренаж осуществляется заземлением трубопроводов дополнительными электродами в местах их анодных зон, прямой дренаж - созданием электрической перемычки между трубопроводом и отрицательным полюсом источника блуждающих токов, например рельсовой сетью электрифицированной железной дороги. Поляризованный дренаж в отличие от прямого обладает только односторонней проводимостью, поэтому при появлении положительного потенциала на рельсах дренаж автоматически отключается. В усиленном дренаже дополнительно в цепь включается преобразователь тока, позволяющий увеличивать дренажный ток.

P.S. Обзор технических решений по ЭХЗ других металлических конструкций и сооружений можно прочитать здесь.

Хотите узнать больше о коррозии металлических конструкций и методах противокоррозионной защиты?
Скачайте наше специализированное учебно-справочное приложение «Защита от коррозии»

transenergostroy.ru

Катодная защита трубопроводов от коррозии: принцип действия

Трубопроводные магистрали – это на сегодняшний день наиболее распространенное средство для осуществления транспортировки носителей энергии. Очевидный их недостаток – подверженность образованию ржавчины. Для этого выполняется катодная защита магистральных трубопроводов от коррозии. В чем же ее принцип действия?

Причины коррозии

Сети трубопроводов систем жизнеобеспечения распространены по всей территории России. С их помощью эффективно транспортируется газ, вода, нефтепродукты и нефть. Не так давно был проложен трубопроводов для транспортировки аммиака. Большинство видов трубопроводов выполнены из металла, а главный их враг – это коррозия, видов которой имеется много.

Причины образования ржавчины на металлических поверхностях основаны на свойствах окружающей среды, как наружной, так и внутренней коррозии трубопроводов. Опасность образования коррозии для внутренних поверхностей основана на:

  1. Взаимодействии с водой.
  2. Наличии в воде щелочей, солей или кислот.

Такие обстоятельства могут сложиться на магистральных водопроводах, системах горячего водоснабжения (ГВС), пара и отопления. Не менее важным фактором является способ прокладки трубопровода: наземный или подземный. Первый проще обслуживать и устранять причины образования ржавчины, по сравнению со вторым.

При способе прокладывания “труба в другую трубу” риск возникновения коррозии находится на невысоком уровне. При непосредственном выполнении монтажа трубопровода на открытом воздухе возможно образование ржавчины от взаимодействия с атмосферой, что тоже приводит к изменению конструкции.

Трубопроводы, расположенные под землей, в том числе пара и горячей воды наиболее уязвимы к коррозии. Возникает вопрос о подверженности к коррозии труб, расположенных на дне водоисточников, но лишь небольшая часть магистралей расположена в этих местах.

Согласно предназначению трубопроводы с риском возникновения коррозии подразделяются на:

  • магистральные;
  • промысловые;
  • для систем отопления и жизнеобеспечения населения;
  • для сточной воды от промышленных предприятий.

Подверженность коррозии магистральных трубопроводных сетей

Коррозия трубопроводов данного типа наиболее хорошо изучена, и их защита от воздействия внешних факторов определена стандартными требованиями. В нормативных документах рассматриваются способы защиты, а не причины, исходя из которых происходит образование ржавчины.

Не менее важно учитывать, что при этом рассматривается только наружная коррозия, которой подвержен внешний участок трубопровода, так как внутри магистрали проходят инертные газы. Не столь опасно в этом случае контактирование металла с атмосферой.

Для защищенности от коррозии по ГОСТ рассматриваются для нескольких участок трубопровода: повышенной и высокой опасности, а также коррозионно-опасных.

Воздействие негативных  факторов из атмосферы для участков повышенной опасности или виды коррозии:

  1. От источников постоянного тока возникновение блуждающих токов.
  2. Воздействие микроорганизмов.
  3. Созданное напряжение провоцирует растрескивание металла.
  4. Хранение отходов.
  5. Соленые почвы.
  6. Температура транспортируемого вещества выше 300 °С.
  7. Углекислотная коррозия нефтепровода.

Монтер по защите подземных трубопроводов от коррозии должен знать конструкцию трубопровода и требования СНиП.

Электрохимическая коррозия от грунта

Вследствие разности напряжений, образовавшихся на отдельных участках трубопроводов, возникает поток электронов. Процесс образования ржавчины происходит по электрохимическому принципу. На основании этого эффекта часть металла в анодных зонах растрескивается и перетекает в основание почвы. После взаимодействия с электролитом образовывается коррозия.

Одним из значимых критериев для обеспечения защиты от негативных проявлений является длина магистрали. На пути попадаются почвы с разным составом и характеристикой. Все это способствует возникновению разности напряжений между частями проложенных трубопроводов. Магистрали обладают хорошей проводимостью, поэтому происходит образование гальванопар с достаточно большой протяженностью.

Увеличение скорости коррозии трубопровода провоцирует высокая плотность потока электронов. Не меньшее значение играет и глубина расположения магистралей, так как на ней сохраняется существенный процент влажности, и температуры, которая ниже отметки “0” не отпускается. На поверхности труб также остается прокатная окалина после обработки, а это влияет на появление ржавчины.

Путем проведения исследовательских работ установлена прямая зависимость между глубиной и площадью образованной ржавчины на металле. Это основано на том, что металл с большей площадью поверхности наиболее уязвим к внешним негативным проявлениям. К частным случаям можно отнести проявление на стальных сооружениях значительно меньших количеств разрушений под действием электрохимического процесса.

Агрессивность грунтов к металлу, прежде всего, определяется их собственной структурной составляющей, влажностью, сопротивлением, насыщенностью щелочами, воздушной проницаемостью и иными факторами. Монтер по защите подземных трубопроводов от коррозии должен быть ознакомлен с проектом на строительство магистрали.

Коррозия под влиянием блуждающих токов

Ржавчина может возникать от переменного и постоянного потока электронов:

  • Образование ржавчины под воздействием тока постоянных величин. Блуждающими токами называются токи, находящиеся в почве и в конструктивных элементах, расположенных под землей. Их происхождение антропогенное. Они возникают в результате эксплуатации технических устройств постоянного тока, распространяющегося от зданий или сооружений. Ими могут быть сварочные инверторы, систем защиты от катодов и иные устройства. Ток стремится пройти по пути наименьшего показателя сопротивления, в результате, при имеющихся в наличии трубопроводах в земле, току будет гораздо легче пройти через металл. Анодом является участок трубопровода, из которого блуждающий ток выходит на поверхность почвы. Часть трубопровода, в который попадает ток, играет роль катода. На описанных анодных поверхностях токи имеют повышенную плотность, поэтому именно в этих местах образовываются значительные коррозионные места. Скорость коррозии не ограничивается и может быть до 20 мм в год.
  • Образование ржавчины под воздействием переменного тока. При расположении около магистралей линий электропередач с напряжением сети свыше 110 кВ, а также параллельном расположении трубопроводов под влиянием переменных токов образовывается коррозия, в том числе коррозия под изоляцией трубопроводов.

Коррозионное растрескивание под влиянием напряжения

Если на металлическую поверхность одновременно воздействуют внешние негативные факторы и высокое напряжение от ЛЭП, создающее растягивающие усилия, то происходит образование ржавчины. Согласно проведенным исследованиям получила свое место водородно-коррозионная новая теория.

Трещины небольшого размера образовываются при насыщении трубы водородом, которое после обеспечивает увеличение давления изнутри до показателей, выше положенного эквивалента связи атомов и кристаллов.

Под влиянием диффузии протонов производится наводораживание поверхностного слоя под влияние гидролиза при повышенных уровнях катодной защищенности и одновременного воздействия неорганических соединений.

После того как трещина раскроется, происходит ускорение процесса ржавление металла, которое обеспечивается грунтовым электролитом. В итоге под влиянием механических воздействий металл подвергается медленному разрушению.

Коррозия под влиянием микроорганизмов

Микробиологической коррозией называется процесс образования ржавчины на трубопроводе под влиянием живых микроорганизмов. Это могут быть водоросли, грибки, бактерии, в их числе простейшие организмы. Установлено, что размножение бактерий наиболее существенно влияет на этот процесс. Для поддержания жизнедеятельности микроорганизмов необходимо создание условий, а именно нужен азот, влажность, воды и соли. Также условия такие, как:

  1. Температурно-влажностные показатели.
  2. Давление.
  3. Наличие освещенности.
  4. Кислород.

При выделении кислотной среды организмы также могут вызвать коррозию. Под их влиянием на поверхности проявляются каверны, имеющие черный цвет и неприятный запах сероводорода. Бактерии, содержащие сульфаты присутствуют практические во всех почвах, но скорость коррозии увеличивается при увеличении их количества.

Что такое электрохимическая защита

Электрохимическая защита трубопроводов от коррозии – это комплекс мер, направленных на недопущение развития коррозии под воздействием электрического поля. Для преобразования постоянного тока применяются специализированные выпрямители.

Защита от коррозии производится созданием электромагнитного поля, в результате чего приобретается отрицательный потенциал или участок исполняет роль катода. То есть отрезок стальных трубопроводов, огражденный от образования ржавчины, приобретает отрицательный заряд, а заземление – положительный.

Катодная защита трубопроводов от коррозии сопровождает электролитической защищенностью с достаточной проводимостью среды. Такую функцию выполняет грунт, при прокладывании металлических подземных магистралей. Контактирование электродов осуществляется через токопроводящие элементы.

Индикатор для определения показателей коррозии – это высоковольтный вольтметр или датчик коррозии. С помощью этого прибора контролируется показатель между электролитом и грунтом, конкретно для этого случая.

Как классифицируется электрохимическая защита

Коррозия и защита магистральных трубопроводов и резервуаров от нее контролируются двумя способами:

  • К металлической поверхности подводиться источник от тока. Этот участок приобретает отрицательный заряд, то есть исполняет роль катода. Аноды – это инертные электроды, которые никакого отношения к конструктивному исполнению не имеют. Этот способ считается наиболее распространенным, и электрохимическая коррозия не возникает. Такая методика направлена на недопущение следующих разновидностей коррозий: питтинговой, по причине присутствия блуждающих токов, кристаллического типа нержавеющей стали, а также растрескиванию элементов из латуни.
  • Гальванический способ. Защита магистральных трубопроводов или протекторная защита осуществляется металлическими пластинами с большими показателями отрицательных зарядов, изготовленными из алюминия, цинка, магния либо их сплавов. Аноды – это два элемента, так называемые ингибиторы, при этом медленное разрушение протектора способствует поддержанию в изделии катодного тока. Протекторная защита используется крайне редко. ЭХЗ выполняется на изоляционное покрытие трубопроводов.

Об особенностях электрохимической защиты

Основной причиной разрушения трубопроводов является следствие коррозии металлических поверхностей. После образования ржавчины образовывают трещины, разрывы, каверны, которые постепенно увеличиваются в размерах и способствуют разрыву трубопровода. Это явление чаще происходит у магистралей, проложенных под землей, или соприкасающихся с грунтовыми водами.

В принципе действия катодной защиты заложено создание разности напряжений и действия двумя вышеописанными методами. После проведенных измерительных операций непосредственно на местности расположения трубопровода выяснено, что нужный потенциал, способствующий замедлению процесса разрушения должен составлять 0,85В, а у подземных элементов это значение равно 0,55В.

Для замедления скорости коррозии следует снизить катодное напряжение на 0,3В. При таком раскладе, скорость коррозии не будет более 10 мкм/год, а это существенно продлить срок службы технических устройств.

Одна из значимых проблем – это наличие блуждающих токов в грунте. Такие токи возникают от заземлений зданий, сооружений, рельсовых путей и иных устройств. Тем более невозможно провести точную оценку, в каком месте они могут проявиться.

Для создания разрушающего воздействия достаточно заряда стальных трубопроводов положительным потенциалом по отношению к электролитическому окружению, к ним относятся магистрали, проложенные в грунте.

Для того чтобы обеспечить контур током необходимо подвести внешнее напряжение, параметры которого будут достаточными для пробивания сопротивления грунтового основания.

Как правило, подобные источники – это линии электропередач с показателями мощностей от 6 до 10 кВт. Если электрический ток невозможно подвести, то можно использовать дизельные или газовые генераторы. Монтер по защите подземных трубопроводов от коррозии перед выполнением работ должен быть ознакомлен с проектными решениями.

Катодная защита

Чтобы снизился процент возникновения ржавчины на поверхности труб, используются станции электродной защиты:

  1. Анодная, выполненная в виде заземляющих проводников.
  2. Преобразователи постоянных потоков электронов.
  3. Оборудование пункта управления процессом и контроля за этим процессом.
  4. Кабельные и проводные соединения.

Станции катодных защит достаточно результативны, при непосредственном соединении с линией электропередачи или генератору, они обеспечивают ингибирующее действие токов. При этом обеспечивается защита одновременно нескольких участков трубопровода. Регулировка параметров производиться вручную или автоматически. В первом случае используются обмотки трансформаторов, а во втором – тиристоры.

Наиболее распространенной на территории России является высокотехнологичная установка – Миневра -3000. Ее мощности предостаточно для осуществления защиты 30000 м магистралей.

Достоинства технического устройства:

  • высокие характеристики мощности;
  • обновление режима работы после перегрузок через четверть минуты;
  • с помощью цифрового регулирования осуществляется контроль за рабочими параметрами;
  • герметичность высокоответственных соединений;
  • подключение устройства к дистанционному контролю за процессом.

Также применяются АСКГ-ТМ, хотя они их мощность невелика, их оснащение телеметрическим комплексом или дистанционным управлением позволяет им быть не менее популярными.

Схема изоляционной магистрали водопровода или газопровода должна быть на месте проведения работ.

Видео: катодная защита от коррозии – какой бывает и как выполняется?

Защита от коррозии обустройством дренажа

Монтер по защите подземных трубопроводов от коррозии должен быть ознакомлен с устройством дренажа. Такая защита от образования ржавчины трубопроводов от блуждающих токов производится устройством дренажа, необходимым для отвода этих токов в другой участок земли. Всего существует несколько вариантов дренажей.

Разновидности исполнения:

  1. Выполненный под землей.
  2. Прямой.
  3. С полярностями.
  4. Усиленный.

При осуществлении  земляного дренажа производят установку электродов к анодные зоны. Для обеспечения прямой дренажной линии выполняется электрическая перемычка, соединяющая трубопровод с отрицательным полюсом от источников токов, к примеру, заземлению от жилого дома.

Поляризованный дренаж имеет одностороннюю проводимость, то есть при появлении положительного заряда на заземляющем контуре он автоматически отключается. Усиленный дренаж функционирует от преобразователя тока, дополнительно подключенному в электрическую схему, а это улучшает отвод блуждающих токов от магистрали.

Прибавка на коррозию трубопроводов проводится расчетным путем, согласно РД.

Кроме всего, применяется ингибиторная защита, то есть на трубах используется специальный состав для защиты от агрессивных сред. Стояночная коррозия возникает при простое котельного оборудования продолжительное время, чтобы этого не происходило, необходимо техническое обслуживание оборудования.

Монтер по защите подземных трубопроводов от коррозии должен обладать знаниями и навыками, обучен Правилам и периодически проходить медосмотр, и сдавать экзамены в присутствии инспектора Ростехнадзора.

metmastanki.ru

Мир современных материалов - Электрохимическая защита от коррозии

1.     Изменение скорости коррозии под действием внешней ЭДС

Даже если омическое сопротивление пренебрежимо мало, существует предельное значение скорости коррозии, соответствующей току коррозии Iкорр. Этот предел определяется несколькими факторами. В частности, разностью потенциалов катода и анода, а также природой коррозионной среды. При очень большом омическом сопротивлении проблемы коррозии чаше всего не возникает. В этом случае никакой особой защиты не требуется. Однако, когда омическое сопротивление невелико, как это чаше всего и бывает, сильнее всего значение Iкорр определяется наклонами прямых Тафеля катода и анода, соответствующими их поляризационным сопротивлениям Rp.

 Электрохимическая природа коррозии позволяет предложить способы сделать её быстрее, медленнее, и даже остановить почти полностью. По определению, в процессе коррозии происходит потеря электронов анодом, который при этом приобретает некоторый потенциал. Если повысить потенциал анода, наложив внешнюю ЭДС с помощью вспомогательного катода, помещенного в одну проводящую среду с анодом, как показано на рис. 1(a), следует ожидать, что скорость коррозии возрастет. Предложенный метод обычно используется при выполнении ускоренных коррозионных испытаний. При полном подавлении высвобождения электронов коррозия прекращается. Этот факт лежит в основе метода электрохимической катодной защиты.



Рис. 1. Влияние внешней ЭДС на скорость коррозии:

(а) ускоренная коррозия; б) катодная зашита

1 - испытываемый образец;  2 - изолирующее покрытие;  3 - пористое покрытие анода; 4 - коррозионная среда; 5 - вспомогательный катод.



Ясно, что и в том, и в другом случае необходим противоэлектрод (его ещё называют вспомогательным электродом), который замыкал бы электрическую цепь. Кроме того, для применения катодной зашиты, т е для образования электрохимической ячейки необходимо, чтобы среда, в которой металл подвергается коррозии, обладала хорошей электрической проводимостью. Поскольку при отсутствии проводимости нанесение изолирующего покрытия обеспечивает надлежащий уровень защиты, катодная защита рассматривается только в случае пребывания металла в проводящей среде. Примерами попадания металла в проводящую среду могут служить морские суда, морские платформы и буровые установки. В этих случаях применение катодной защиты оправдано. Метод, в котором используется вспомогательный анод, а ток возникает под действием внешней ЭДС, называется катодной зашитой с внешним наложенным током (англ. ICCP). Примерами применения этого метода могут служить системы ICCP транспортных трубопроводов, проложенных глубоко под землёй или пересекающих болотистую местность.

2. Растворимый анод.

Данный способ электрохимической защиты подразумевает наличие вспомогательного анода и внешнего источника ЭДС. Иногда использование внешнего источника затруднено. Например, в случае зашиты подвижных частей установки или корпуса морского судна. Тем не менее, катодная защита может быть достигнута и 6ез внешнего источника ЭДС. Для этого необходимо взять анод из материала, который стоит ниже защищаемого металла в ряду электрохимических напряжений. В этом случае растворение анода вызывает появление потенциала, которого может оказаться достаточно для подавления высвобождения электронов с поверхности защищаемой конструкции. Важно, чтобы и катод, и анод в гальваническом элементе, частью которого является защищаемый металл, были закреплены на движущейся конструкции. Так как анод в процессе такой зашиты постепенно растворяется, метол получил название коррозионной зашиты с растворимым анодом.

Хотя анод в подобных системах и находится в активном состоянии, существует естественный предел напряжения, которое способен развивать элемент. Предельной разности потенциалов в гальваническом элементе должно хватать, чтобы преодолеть омическое сопротивление электролита и поляризационное сопротивление электродов. Все это накладывает определённые рамки на протекающий через металлический провод, замыкающий элемент накоротко, ток. По этой причине системы катодной защиты с растворимым анодом оказываются предпочтительными в средах с высокой электрической проводимостью, например в морской воде.

В случае электрохимической защиты стали или других сплавов на основе железа растворимые аноды могут быть изготовлены из цинка, алюминия или магния.

Стандартный электродный потенциал цинка равен -0,760 В. Считая ионные активности цинка и железа одинаковыми, получаем 0,3 В для осуществления зашиты. Цинковые аноды не проявляют пассивности, поэтому можно использовать высокие плотности тока. Анодный выход по току в случае цинка высок. Распределение тока вдоль защищаемой конструкции такое же, как и в случае наложенного тока. Следовательно, из-за небольшой разности потенциалов и омического сопротивления электролита необходимо размещать аноды как можно ближе друг к другу. Применение цинковых анодов может оказаться неприемлемым в средах с высоким удельным сопротивлением, например в сухом грунте.

Стандартный потенциал алюминия составляет -0,85 В, что делает его более подходящим для анодной защиты металлом, чем цинк. Но поскольку оксидная пленка алюминия крайне пассивна, то алюминий довольно стоек к растворению. Для устранения этой проблемы алюминий легируют цинком, кадмием, оловом или индием. Кроме этого, малые добавки этих элементов снижают потенциал алюминия до -1,0 В.

Наиболее отрицательным стандартным потенциалом обладает магний, что делает его наиболее подходящим кандидатом для растворимых анодов. Чтобы избежать риска его пассивации при высокой плотности тока, его легируют, например, цинком.

3. Требования к напряжению.

Почти все катодные системы предназначены для коррозии конструкций из стали или других материалов на  основе железа. Основным продуктом коррозии в этом случае является гидроксид железа (II). Принято считать, что для полной защиты железа необходим катодный потенциал 0,52 В.

Диаграммы коррозии показывают, что в катодно-контролируемых системах для защиты требуется более слабый ток. Это позволяет сэкономить мощность. Прикладываемое напряжение должно преодолевать поляризационное сопротивление электродов и омическое сопротивление среды. Площадь поверхности катода должна быть меньше площади анода. Катодные системы представляют собой хорошую защиту от тех видов коррозии, в которых площадь поверхности анодных центров невелика. Для примера можно назвать коррозионное растрескивание под напряжением и питтинг-коррозию.

Ток, необходимый для полной защиты конструкции, можно уменьшить нанесением антикоррозийного покрытия.

Подробности о роли защитных покрытий, расположении анодов и значениях тока, необходимого для электрохимической защиты стали в различных средах приведены в статье «Защита конструкций от коррозии».

4. Защитные покрытия

Площадь поверхности конструкции, которую необходимо защитить от коррозии, можно уменьшить, нанеся на неё антикоррозийное покрытие. Хотя нанесение антикоррозийного покрытия повышает плотность тока, общий ток, необходимый для защиты от коррозии, уменьшается. В случае нанесения покрытий воздействию коррозии подвергается только неокрашенная часть поверхности и пропуски. Прикладываемое напряжение защищает именно эти участки. Производство высококачественного покрытия без пропусков сопряжено с огромным повышением его стоимости. С другой стороны, катодная защита абсолютно незащищённой поверхности также экономически нецелесообразна. Таким образом, существует оптимальное сочетание обоих видов защиты от коррозии.

Со временем, по мере износа покрытия необходимо повышать значение тока для поддержания его защитных функций на необходимом уровне. Когда степень износа достигает предельной величины и повышение тока невозможно, то покрытие необходимо нанести заново.



Рис. 2. Возрастание тока при наличии покрытия, необходимого для электрохимической защиты, с течением времени.

В конце статьи приведем таблицу сравнения методов электрохимической защиты, их достоинства и недостатки.

Таблица 1. Сравнение методов электрохимической защиты [1].

Системы с растворимым анодом

Системы с внешним источником тока

Преимущества

Нет необходимости в источнике тока

Одна и та же система может быть использована дли защиты конструкций разных размеров

Отсутствует риск «перезащиты», а с ним и водородного охрупчивания

Можно использовать в средах с высокой удельной проводимостью

Легко устанавливаются

Легче управлять

Недостатки

Бесполезны в средах с высоким удельным сопротивлением

Риск «перезащиты», как следствие водородное растрескивание и ослабление адгезии покрытий

Фиксированный потенциал электрода вынуждает контролировать правильность размещения анодов

Могут вызывать коррозию от блуждающих токов

Требуются меры, направленные на смягчение процесса растворения. Может потребоваться добавление тех или иных легирующих элементов

Стоимость содержания высока, хотя капитальные затраты относительно
невелики

В море аппаратура может препятствовать движению судна, корпус которого она защищает от коррозии

Системы требуют тщательного контроля. Контроль необходимо усиливать при смене времён года и условий внешней среды

Капитальные затраты высоки, хотя стоимость содержания низкая





Литература:

Р. Ангал. Коррозия и защита от коррозии. Изд-во «Интеллект», 2013. – 344 с.

Вас также может заинтересовать:

worldofmaterials.ru

Вся правда об электронной защите от ржавчины

Если вы учитесь в колледже продаж автомобилей и думаете о карьере по продаже автомобилей и автомобильных запчастей, вы наверняка слышали много дискуссий о защите от ржавчины и о том, действительно ли это необходимо. Чтобы понять суть этого обсуждения, автосалон должен понимать, откуда берется ржавчина. Ржавчина - это результат электрохимической реакции.Когда кислород и вода контактируют с металлической поверхностью автомобиля, начинается окисление, которое в конечном итоге вызывает коррозию. Дорожная соль, которую зимой разбрасывают на дороги для обеспечения тяги, ускоряет образование ржавчины, поскольку увеличивает количество растворенных электролитов в воде, вызывая коррозию металла еще быстрее. Автовладельцы, живущие в зимнем климате, постоянно беспокоятся об очистке дорожной соли со своих автомобилей в конце дня, чтобы предотвратить образование ржавчины.Такие продукты, как электронная защита от ржавчины, утверждают, что останавливают этот химический процесс коррозии, но многие в отрасли оспаривают законность этих продуктов.

Что такое электронная защита от ржавчины?

Несмотря на то, что в наши дни автомобили служат все дольше и дольше, специалист по обслуживанию автомобилей заметит, что люди часто перепродают свою машину примерно через пять лет, чтобы купить новую модель. Чтобы получить хорошую цену за свой автомобиль, владелец принимает осторожные меры для обеспечения его долговечности, например, защищает от коррозии из-за ржавчины.Несмотря на то, что в наши дни многие автомобили производятся с защитой от коррозии, существует ряд комплектов для вторичного рынка для защиты автомобиля от ржавчины, когда продукция заводского производства ослабла. Одним из таких устройств является электронная система защиты от ржавчины. Это маленькое устройство может быть легко установлено механиком, и оно работает, создавая слабый электрический ток по всему металлу транспортного средства. Этот ток мешает заряду между металлом и кислородом, предотвращая образование ржавчины. Эти устройства часто предлагаются дилерами или могут быть куплены в автомобильном розничном магазине.

Это работает?

Электронная защита от ржавчины получила неоднозначные отзывы клиентов. Хотя многие будут в восторге от его возможностей, похоже, есть такой же (если не больший) сегмент, который заявляет, что процесс завышен и неэффективен. Хотя защита вашего автомобиля от ржавчины, безусловно, приветствуется, спреи и воски часто являются более рекомендуемыми вариантами, которые доказали свою эффективность на протяжении многих лет. Эксперты, занимающиеся автомобильной карьерой , не верят, что есть существенные доказательства эффективности электронной системы защиты от ржавчины или того, что она работает лучше, чем другие варианты, такие как воски.

Сама технология основана на моделях, используемых на днище лодок. В дополнение к другим аргументам многие говорят, что электронная защита от ржавчины для автомобилей действительно работает только при полном погружении в воду. На сегодняшний день нет официальных отчетов, свидетельствующих о том, что автомобили с электронной защитой от ржавчины имеют меньше коррозии, чем без устройства.

Что вы думаете о продуктах и ​​устройствах для защиты от ржавчины? Некоторые из них более эффективны, чем другие?

Категории: Новости УВД, Монреаль
Теги: автомобильный колледж, автомобильная карьера, техник по обслуживанию автомобилей

Стоит ли электронная защита от ржавчины? - ЛИНИЯ-X Южно-Центрального PA

Возможно, когда-то вам предлагали сделку, которая могла бы решить все проблемы с ржавчиной вашего автомобиля.За один простой платеж, независимо от того, был ли он (или будет) дилеру или третьему лицу, ваш автомобиль может быть защищен на долгие годы, возможно, даже на весь срок службы автомобиля. Звучит хорошо, не правда ли? Для многих это так, и они пошли дальше. Что это? Это катодная защита (CP) или более известная как электронная защита от ржавчины, и мы здесь, чтобы сказать вам, что она не работает с вашим автомобилем.

Как работает катодная защита?

Он работает по простой концепции: если электроны проходят через металл, ржавчина не возникает.Благодаря этому постоянному отрицательному заряду (поставляемому устройством, установленным в автомобиле) ржавчина не может образовываться. Этот процесс работает и может широко использоваться для защиты мостов и судов от ржавчины. Это служит доказательством того, что процесс работает и что он может работать и с вашим автомобилем.

Почему не работает катодная защита

Эти устройства зависят от замыкаемой цепи. Для мостов влажная почва замыкает цепь. Для судов соленая вода замыкает цепь.Воздух вокруг вашего автомобиля не замыкает цепь для вашего автомобиля. Если вы не едете постоянно в воде или не припаркуете свой автомобиль на земле (или в соленой воде), вы не сможете завершить круг, и, следовательно, CP бесполезен, когда дело доходит до защиты вашего автомобиля.

Катодная защита использует коробку, которая устанавливается на автомобиле, соединенная с металлом анодами. Он получает заряд от аккумулятора вашего автомобиля. Эти устройства обычно стоят до 150 долларов, хотя их можно найти гораздо дешевле в Интернете, и, конечно, дилеры, как правило, повышают цену в некоторых случаях до 600%.Очевидно, это изрядная сумма, но предполагается, что это единовременный платеж, который решит проблему на десятилетие. Вам не нужно будет каждый год платить деньги и тратить время на то, чтобы применять средства защиты от ржавчины, такие как Krown, и повторно применять их, как они утверждают. Это звучит хорошо, и многие люди их поддержали.

Почему Krown лучше

Когда дилер продает Cathodic Protection, он обычно продает его с новым автомобилем, и у них есть аудитория (вы). К этому моменту покупатель уже выложил тысячи долларов, так что же тогда будет еще одной тысячей, верно? Когда покупатель возражает и говорит, что он заинтересован в другом продукте для защиты от ржавчины, таком как Krown, вместо этого он говорит им, что Krown аннулирует гарантию на его новый автомобиль.Мы подробно говорили об этом несколько недель назад, не поддавайтесь на это!

Ржавчины не возникает, если металл влажный или сухой. Бывает там, где встречаются мокрый и сухой металл. Это происходит во всех укромных уголках автомобиля, о которых вы, вероятно, даже не подозреваете, и о которых вы определенно не можете добраться. В этом Krown выделяется, и именно поэтому необходимо просверливать отверстия в кузове автомобиля.

Krown может выглядеть неаккуратно, но за счет возможности проникнуть в каждый укромный уголок и трещину на транспортном средстве, оно будет лучше защищено.Просверленные отверстия небольшие с помощью специального сверла, которые заполняются после завершения. После завершения ваш автомобиль защищен от ржавчины на следующий год!

Выбор прост

Электронная защита от ржавчины может показаться неплохой. Это может звучать слишком хорошо, чтобы быть правдой. Конечно, есть люди, которые будут им клясться, но в конце концов это не работает. Если вам предложили систему электронной защиты от ржавчины, изучите ее самостоятельно, прежде чем приступать к ней. Если продавец говорит, что это разовое предложение, он просто пытается получить ваши деньги, создавая ощущение срочности.Они не хотят, чтобы вы проводили какие-либо исследования, потому что, если вы это сделаете, вы обнаружите, что потребители чаще предпочитают такие услуги, как Krown.

Также следует знать, что многие варианты электронной защиты от ржавчины были запрещены в некоторых частях США в Канаде, потому что они не работают. Если вы ищете превосходную защиту от ржавчины, обратите внимание на Krown!

О компании LINE-X и Krown of South Central Pennsylvania

LINE-X и Krown из Южно-Центральной Пенсильвании является лидером в области защиты грунтовки транспортных средств с использованием продукции Krown и облицовки кузова грузовиков с использованием спрея LINE-X.Мы обслуживаем округ Йорк, чтобы помочь сохранить и продлить срок службы автомобилей. Если вы находитесь в Ганновере или Халламе, Якобусе или Джефферсоне, Стюартстауне или Шайло или в любом другом месте между ними, остановитесь в нашем офисе на Фогельсонг-роуд, чтобы узнать, что мы можем сделать для защиты вашего автомобиля. Никто не знает защиты лучше, чем LINE-X, его превосходные характеристики и исключительная ценность.

Как лучше всего бороться с зимней ржавчиной?

Для тех, кто стремится быть точным в своих сообщениях, всегда есть несколько терминов, которые заставляют их нервничать.Автолюбителям на ум приходит фраза «тюнинг двигателя», потому что прошли десятилетия с тех пор, как любой автопроизводитель выпустил продукт, который можно было бы «настроить» или отрегулировать для лучшей работы; в наши дни это просто вопрос замены деталей и ремонта цепей.

Антикоррозионная защита - это еще один термин, который всегда использовался в помойках, потому что, если вы водите автомобиль в этой стране круглый год, вы ничего не сможете сделать, чтобы защитить его от коррозии. О самом лучшем, что вы можете сделать, это замедлит процесс до такой степени, что , надеюсь, позволит вашему автомобилю пережить свои платежи.

Антикоррозионная защита - извините, замедляющая коррозию - может быть разделена на две категории: электронные модули и обработка распылением. Из последних их можно разделить на разовые применения и годовые обработки. Электронные модули продвигаются, чтобы быть способными работать над жертвенной катодной защитой анода; теория; эта защита создается за счет использования металлического сплава (обычно с цинковым покрытием) с более отрицательным электрохимическим потенциалом, чем у другого металла, для защиты которого он будет использоваться.Жертвенный анод сгорит вместо металла, который он защищает, поэтому его называют «жертвенным» анодом. На эту тему уже были написаны тома, и стоит ли этого типа замедления коррозии.

СВЯЗАННЫЙ

Если вы действительно хотите узнать секрет замедления коррозии, осмотритесь во время регулярных поездок на работу и выберите самый старый автомобиль, который вы можете увидеть, с наименьшим количеством ржавчины. Затем взгляните на нижнюю часть дверей этого редкого зверя, и вы неизбежно увидите скопление грязи в этих местах, а также в других низких местах на теле.

Не беспокойтесь о том, что вам придется спрашивать владельца, какое лечение он использует. Ответ всегда будет один и тот же: ежегодные ингибиторы опрыскивания от независимого магазина или более крупной сети. Это меньшее пятно из-за налипания дорожной крошки на пленку излишнего напыления. И кроме того, что вы оставите машину внутри, чтобы погрузиться в спячку, это лучший способ замедлить коррозию. Если вы хотите свести к минимуму скопление брызг на подъездной дорожке, проводите ежегодную обработку в более прохладные дни осени или ранней весны.Одноразовые процедуры, независимо от того, насколько хорошо они сделаны изначально или насколько хорош спрей, не обеспечат такой же защиты, как ежегодные применения.

Но нельзя ли просто смыть причины коррозии? Если вы не можете направить струю воды под высоким давлением в каждый укромный уголок, щель и шов на теле, нет - вы не сможете просто смыть свои проблемы. Нельзя сказать, что хорошая мойка машины в более приятные дни зимой не повредит, но и не заменит антикоррозийную обработку. Если вы используете автоматическую мойку - лучше всего бесконтактную - воспользуйтесь функцией продувки ходовой части.И если вы собираетесь продлить срок действия гарантии на коррозию, обработайте ее.

Электронная защита от ржавчины: работает ли она?

Срабатывает электронная защита ЕСЛИ вы въезжаете в воду, чтобы заземлить машину. На дороге с резиновыми шинами ваш автомобиль не заземлен, поэтому он может ржаветь.

Электронная защита от ржавчины

Электронная защита от ржавчины (также известная как катодная защита или CP) часто предлагается дилерами по продаже новых автомобилей в качестве «дополнительной» опции защиты от ржавчины, особенно для новых и гибридных автомобилей.Сами автомобили частично электрические, поэтому электронная защита от ржавчины кажется еще более целесообразной. Или нет?

Продавцы новых автомобилей не являются специалистами по коррозии. Исследования коррозии показали, что катодная защита может замедлить образование ржавчины… , но на лодках , НЕ МАШИНЫ . Вот почему эксперты по коррозии говорят «Берегитесь покупателя»! Для работы электронной защиты от ржавчины вам потребуется замкнутая цепь защитных электронов. На кораблях морская вода замыкает кругооборот.На мостах влажная почва замыкает цепь. На автомобилях схема неполная. «Единственный способ замкнуть цепь на цельнометаллическом автомобиле в вашем автомобиле - это заехать в морскую воду или оказаться закопанным в почве!» (Corrosion-doctors.org). Вот почему не доказано, что катодная защита работает для автомобилей.

Фактически, инженеры по коррозии предупреждают потребителей, чтобы они не исключали поддельных устройств, таких как катодная защита автомобилей * (журнал Национальной ассоциации инженеров-коррозионистов, посвященный характеристикам материалов).Чтобы остановить продажу этих «псевдонаучных» устройств в прошлом, в Канаде и США были изданы судебные постановления. Но эти недоказанные электронные штуковины очень прибыльны. Компоненты стоят менее 10 долларов, а в розницу они стоят от 300 до 1000 долларов. Так что они возвращаются под новыми именами.

Для получения дополнительной информации см. Доктора коррозии - Электронная защита от ржавчины

Обновление

: микросхемы Globe and Mail Car Expert в…

Globe and Mail сообщает, что «Электронные средства защиты от ржавчины проедают дыру в вашем бумажнике и, вероятно, не защитят ваш автомобиль больше, чем он уже защищен». в этой статье Globe and Mail Article March 2012.В этой статье предполагается, что у продавцов электронной защиты от ржавчины наценка более 500%! Вы платите за дорогостоящую антикоррозийную защиту, эффективность которой не доказана. Какая трата денег! В статье также объясняется, почему иногда их «тесты» могут вводить в заблуждение.

Интересно, что Чад Херд из Hyundai Canada придерживается мнения, что вторичная электронная защита от ржавчины не нужна. См. Его комментарии ниже:

«Представитель Hyundai Canada Чад Херд говорит, что дилеры Hyundai являются независимыми предприятиями и могут« предлагать своим клиентам дополнительные услуги ».”

Но, добавляет Херд, «автомобили Hyundai поставляются с завода с антикоррозийным покрытием, и дополнительная электронная защита от ржавчины на вторичном рынке не требуется» ».

Так что сами автопроизводители могут не рекомендовать дилерам электронные средства защиты от ржавчины на вторичном рынке!

Обновление

: Потребитель C.T.V.

«Торговая площадка» о масляном спрее для проверки ржавчины и электронике. Щелкните ссылку ниже, чтобы узнать, что было обнаружено в ходе расследования Marketplace:

CTV Проверка ржавчины

Обновление

: Прямо из уст лошади!

Мошенничество

4 декабря 2012 г.

«Не работает.Я работаю в автомастерской, и мы все время видим эти вещи. Машины с ними, которые имеют ржавчину во всех типичных областях. Защита от ржавчины на масляной основе - ваш лучший вариант. Ремонт поврежденных автомобилей мы видим воочию. Автомобили с защитой от ржавчины разбираются намного проще. Швы, трещины, укромные уголки и трещины обычно в хорошем состоянии. Автомобили, не прошедшие защиту от ржавчины или имеющие на себе эту мошенническую электронную штуку, разобрать не так просто. Болты заржавели, швы имеют признаки ржавчины и т. Д. «

Убивает вашу батарею

19 октября 2012 г.

«Купил эту штуку и новый аккумулятор для подготовки к зиме.Я не вожу свой грузовик каждый день, иногда больше недели не за рулем. Что ж, у меня разрядился аккумулятор совсем скоро. Я надеялся, что, возможно, батарея просто плохая и заменил ее. Что ж, это случилось снова. С тех пор я отключил противодействие, и с тех пор у меня не было проблем с аккумулятором ».

Дилерское антикоррозионное устройство заржавело!


29 сентября 2013 г.

«Я не покупал это в Canadian Tire, поэтому я не собираюсь их покупать !!! Очевидно, команда Chrysler установила это на машину моей жены около 7 лет назад, когда она была новой, вместе с прокладкой днища.Теперь днище машины отличное, но это в большей степени за счет антикоррозионного покрытия.

Это устройство я нашел совсем недавно и не знал, что это такое, после извлечения батареи, чтобы проверить, что это за мигающий красный свет, я засмеялся.

Фактический разъем был заржавел, один провод отломился, а провод был зеленым с зеленоватым оттенком (медная ржавчина), какое-то антикоррозийное устройство, если оно не может защитить даже свои собственные части, как оно защитит что-нибудь еще? ?

Имеется 5-летняя гарантия, так что это хорошо, это устройство - чистое змеиное масло.

Не тратьте зря деньги, приобретите новую сургучную прокладку под кузовом и немедленно отремонтируйте ЛЮБУЮ и ВСЕ сколы.

На рисунке показано, что устройство установлено, и в силовом соединении отсутствует синий провод, который оборвался из-за ржавчины! »

Почему Rust Check Belleville не продает электронные средства защиты от ржавчины?

Если бы электронная защита сработала, мы были бы счастливы продать ее и получить прибыль. Но защита от коррозии - это наша единственная задача, и мы хотим делать это правильно.Вот почему мы не продаем электронику, и поэтому вам не следует ее покупать. Это может быть большой тратой ваших денег и в конечном итоге вас разочаровать. (Примечание: если в вашем новом автомобиле или подержанном автомобиле уже установлен электронный модуль, научно доказанная защита от ржавчины Rust Check может обеспечить вам эффективную защиту, не затрагивая модуль.)

Позвоните по телефону Rust Check Belleville по телефону 613-966-2330 и закажите процедуру Rust Check как можно скорее.

В Rust Check Belleville мы специализируемся на коррозии.Мы продаем только антикоррозийную защиту, которая работает и доказала свою эффективность. И мы приводим доказательства! См. Ниже фото Camaro 1981 года выпуска Rust Check, которому 23 года, и он все еще как новый! Ознакомьтесь с отзывами наших клиентов, которые уже 30 лет работают с реальными автомобилями и грузовиками. Просто нажмите «Что говорят наши клиенты» здесь, на нашем веб-сайте.

1981 Camaro, 29 лет Rust Check, сентябрь 2013 года. Теперь классика, благодаря Rust Check!

5 удивительных фактов о ржавчине на автомобиле, которые вы могли не знать

Ржавчина - проклятие многих водителей, особенно если у вас есть классические автомобили.Это похоже на гигантский знак на твоей машине, который кричит «старая». Ржавчина часто является признаком того, что вашей машине может потребоваться немного внимания, но знаете ли вы, что делать, если вы видите это на своем автомобиле? Вот пять фактов о ржавчине, которые помогут вам предотвратить и лечить ее.

Следует ли защитить мою машину от ржавчины?

Согласно Hot Cars, ваш автомобиль должен быть защищен от ржавчины. Тогда возникает вопрос, когда и как часто. Если все сделано правильно, защита от ржавчины должна длиться не менее двух лет. Вам не нужно ждать определенного сезона, чтобы получить защиту от ржавчины.Хотя перед первым снегопадом неплохо натереть машину воском, ждать до весны не обречено.

Если вы собираетесь купить новый автомобиль, не позволяйте торговому представителю убедить вас потратить дополнительные средства на защиту от ржавчины. Согласно Consumer Reports, «все современные автомобили проходят заводскую обработку для защиты от ржавчины, и дополнительное грунтование может принести больше вреда, чем пользы». Позже вашему автомобилю потребуется еще одна обработка для защиты от ржавчины, но новый автомобиль будет защищен от пятен ржавчины.

Поможет ли хранить мою машину в гараже ржавчину?

К сожалению, нет.Чтобы понять, как это происходит, нужно немного знать о том, как развивается ржавчина. How Stuff Works утверждает: «Поскольку для образования ржавчины нужны только анод, катод и электролит, автомобили восприимчивы к этому. Металл в вашем автомобиле может действовать как анод и катод. Вода - это электролит ».

Хотя вода не будет касаться вашего автомобиля, когда он надежно укрыт в вашем гараже, при езде под дождем он, очевидно, намокнет. Он также не защищен от непогоды, когда вы паркуетесь в зоне, где нет гаража.Если вы живете в регионе, подверженном сильным дождям, и паркуетесь на открытом воздухе, ваш автомобиль может регулярно подвергаться атмосферным воздействиям.

Могу ли я защитить свой автомобиль от ржавчины после того, как обнаружил ржавчину?

Хотя может быть много скептиков, ваш автомобиль не подлежит выкупу, если на нем есть пятно ржавчины. Hot Cars заявляет, что пятно ржавчины можно исправить. Возможно, вам захочется, чтобы на это взглянул профессионал, так как варианты обработки зависят от серьезности ржавчины. Главное - не ждать. Как и любой ремонт автомобилей, в долгосрочной перспективе он будет стоить вам дороже.

Не вызывает ли слишком частая мойка ржавчину?

Hot Cars сообщает, что слишком частая мойка машины - это миф. Ваш автомобиль собирает много грязи и сажи с дорог, особенно зимой, когда дороги засолены. Согласно DMV, «дорожная соль, хотя и полезна для более безопасного вождения, может вызвать ржавчину и коррозию на вашем автомобиле. Поскольку ходовая часть вашего автомобиля полностью обнажена, это область, наиболее подверженная износу из-за дорожной соли.”

Часто мойте машину зимой, чтобы удалить соль. Любые остатки воды, скорее всего, высохнут, прежде чем успеют застыть и вызвать ржавчину.

Можно сам?

Да. Профессионалы, очевидно, скажут вам, что они единственные, кто может сделать это должным образом, но любой может защитить автомобиль от ржавчины. DetailXPerts сообщает: «Практически для каждой марки, модели и размера автомобиля, о котором вы только можете подумать, существует набор для защиты от ржавчины своими руками. Покупка правильного пакета гарантирует, что у вас будет достаточно, чтобы обработать весь автомобиль в достаточной степени.”

Если у вас нет времени на то, чтобы самостоятельно защитить его от ржавчины, или вы предпочитаете потратить дополнительные деньги на то, чтобы это сделал специалист, это тоже вариант.

НЕ УБИВАЙТЕ ВАШУ МАШИНУ! - Проверка на ржавчину | Автомобили | Фургоны

Подумайте об этом, Канада, пожалуй, самая суровая среда в развитом мире для автомобилей. Морозные зимы, влажное лето, плохие дороги и склонность полагаться на коррозионные химические противообледенительные химикаты серьезно сокращают срок службы среднего нового автомобиля.

Защищать автомобиль от ржавчины или нет - верный способ вызвать споры в автомобильном сообществе. Удивительно, что все еще есть отраслевые «эксперты», которые осуждают всю защиту от ржавчины как пустую трату денег, поскольку автомобили лучше сделаны и защищены. Их самый смехотворный совет: простое мытье машины под каждой пружиной предотвратит появление ржавчины.

Если вам посчастливилось зимовать весь сезон во Флориде (внутри страны) или обменивать автомобили каждые три года, вы можете перейти к следующей странице, хотя следующий владелец вашего автомобиля пожелает, чтобы вы дочитали эту статью.

В Онтарио, Квебеке и Приморье дорожные департаменты широко используют хлорид кальция и хлорид магния. Рассол прилипает к металлу при намокании, а при высыхании превращается в порошок, который проникает в каждый уголок вашего автомобиля. Даже сухие оба хлорида притягивают влагу, начиная цикл ржавчины снова и снова. Простая мойка автомобиля не удалит остатки рассола, а лучшие меры предосторожности, принятые на заводе, не предотвратят ржавчину ваших автомобилей.

• Сколько вам стоит «высокосоленая» диета:

Вид на дорожную обстановку в центре Торонто

Не говоря уже об экологическом и инфраструктурном ущербе, наносимом дорожной солью, стоимость для автомобильного потребителя огромна.По данным J.D. Power and Associates, в среднем стоимость новой машины в Канаде составляет 30 000 долларов в течение 62 месяцев. Период финансирования неуклонно растет, поскольку потребители стремятся сделать оплату за автомобиль доступной в экономике, связанной с рецессией.

К тому времени, когда типичный новый автовладелец окупился за поездку, это ti

.

меня для замены, исследование DesRosiers показало, что около восьмидесяти процентов необработанных автомобилей проявляли некоторые признаки ржавчины через шесть-семь лет.

Регулярная защита от ржавчины может продлить целостность кузова транспортного средства далеко за пределы среднего срока владения новым автомобилем, который, по данным исследовательской компании R.Л. Полк, достиг рекордных шести лет.

Защищенный от ржавчины автомобиль в сочетании с улучшенной долговечностью трансмиссии современных автомобилей означает, что срок их службы превысит 13-летнюю отметку. По сути, это удвоение срока службы нового автомобиля и экономия потребителю более 30 000 долларов.

• Делайте это ежегодно:

Самая популярная форма защиты от ржавчины в Канаде - это материал на основе светлого масла, который ежегодно распыляется для защиты вашего автомобиля. Масла содержат ингибитор ржавчины, смазку и капиллярный агент, который позволяет антикоррозийному составу проникать во все участки кузова, покрывать листовой металл и выводить влагу.Rust Check и Krown - лидеры отрасли, у каждой компании есть свои собственные формулы.

Среди новых участников рынка - компании Corrosion Free и Canadian Tire, в которых используется продукт, не подверженный коррозии. Rust Check также предлагает более тяжелый масляный спрей, который предназначен для нанесения на днище кузова и не смывается даже после пары сезонов солевого спрея.

Канадская автомобильная ассоциация (CAA) и Автомобильная ассоциация защиты (APA) рекомендуют метод распыления масла и не рекомендуют использовать альтернативы на основе парафина и электронные компоненты.Даже Zeibart, хорошо известная своей одноразовой защитой от ржавчины, теперь предлагает формулу на масляной основе для ежегодного применения.

Дилерские и послепродажные средства защиты от ржавчины на основе воска могут высыхать и задерживать влагу на листах и ​​сварных швах. Электронные черные ящики, которые продаются за сотни долларов и утверждают, что предотвращают ржавчину на основе науки о катодной защите, являются высокотехнологичным змеиным маслом, и судебные иски подтверждают это.

• Современные автомобили не обладают иммунитетом:

Распространенное заблуждение состоит в том, что современные автомобили не ржавеют или, скорее, не ржавеют, как более ранние автомобили, поскольку они лучше сделаны и получают лучшую защиту от коррозии на заводе.Было сделано множество отзывов и предупреждений о ржавой подвеске, рамах и электронных компонентах поздних моделей автомобилей азиатского и североамериканского производства. Количество отзывов исчисляется миллионами, и почти всегда они нацелены на Штаты «пояса ржавчины» и Канаду.

Пожалуй, наиболее вопиющим примером является отзыв и выкуп пикапов Toyota Tacoma, которые подверглись ужасной коррозии рамы, которая могла буквально привести к поломке автомобиля пополам.

Действительно, здесь шире используются сплавы и оцинкованный металл, однако они также могут быть столь же восприимчивы к воздействию солевых растворов.Алюминий не ржавеет, но соль и другие противообледенительные аэрозоли вызывают окисление и коррозию. Алюминий в автомобилях часто контактирует с различными металлами, вызывая гальваническую коррозию. Наименее благородный металл в комбинации, т.е. алюминий, становится анодом и корродирует. В служебных ящиках алюминиевые компоненты буквально рассыпаются в пыль.

Оцинкованная сталь имеет тонкое цинковое покрытие толщиной всего несколько тысячных дюйма, которое защищает ее от ржавчины. Цинк жертвен и сначала разъедает, защищая сталь.Срок службы оцинкованной стали значительно сокращается из-за каменной крошки на неровных дорогах и воздействия агрессивных хлоридов или сульфидов.

Это еще и незаметная ржавчина, которая убивает вашу машину. Широкое использование пластиковых бамперов, крыльев и облицовки кузова позволяет скрыть коррозию в точках крепления крыльев, приваренных дверях, багажниках и капотах. Возвращаясь к нашему ужасному климату, в циклах замораживания и оттаивания влага замерзает, увеличивая пространство между точечными сварными швами, создавая идеальные места для роста ржавчины. Так же, как на той 71 Vega, на которой вы ездили в средней школе, подрамники, поддоны и другие компоненты днища современные автомобили так же подвержены воздействию ржавчины.Если у вас нет привычки менять собственное масло, ржавчина на днище кузова обнаружится, когда ваши ноги промокнут во время следующего ливня.

• Проповедь хору:

Я владел и реставрировал несколько старинных автомобилей с пятидесятых по семидесятые годы и воочию убедился в том, какой ужасный ущерб может нанести дорожная соль. Однажды я вытащил кусок соли для софтбола из рокера Riviera GS, который пережил не одну канадскую зиму. Из-за сильной перфорации ржавчины пришлось заменить весь пол и поддон багажника.

Пожалуй, лучший пример эффективности защиты от ржавчины, который я могу привести, - это мой многострадальный ежедневный водитель. Lincoln Mark IV 1976 года находится в моем парке почти два десятилетия и опрыскивается каждый сезон. Линкольн живет на улице и ездит на нем в зимние месяцы.
Под слоями липкой черной грунтовки - первозданная рама. Болты и крепежные детали легко откручиваются, и в автомобиле сохранились оригинальные топливопровод и тормозная магистраль. У Lincoln есть патина легкой ржавчины на поверхности, хотя это связано с тем, что оригинальная краска выцвела много лет назад.

В прошлом году Oddball Kustoms закрыл капот жалюзи, металлические детали остались незавершенными и сохранились без ржавчины с немногим большим, чем покрытие антикоррозийным покрытием. Я также защищаю проволочные колеса послепродажного обслуживания автомобиля выстрелом из аэрозольного баллона. Смытые весной изящные, тонко хромированные колеса не оставляют следов.

Вождение автомобиля зимой без защиты от ржавчины - верный способ отправить его в раннюю могилу. Возможно, вам стоит спросить себя, как дорожные подрядчики предотвращают превращение своего парка разбрасывателей соли в оксид железа… это верно, ежегодная защита от ржавчины на масляной основе.

Как часто нужно защищать автомобиль от ржавчины?

Есть много способов защитить ваш автомобиль от повреждений. Что касается двигателя, вы должны соблюдать график профилактического обслуживания вашего производителя. Вы также можете наносить автомобильный воск каждые три месяца, чтобы гарантировать защиту краски. Но как насчет защиты от ржавчины ?

Новые автомобили прошли защиту от ржавчины перед тем, как покинуть автосалон. Но антикоррозийная защита не прослужит долгие годы.

Когда

Защитить от ржавчины Ваш автомобиль снова?

Рекомендуем применять раз в год.Это предотвратит появление ржавчины. Если вы еще не начали защищать свой автомобиль от ржавчины, то сейчас самое время это сделать.

Возможно, вы не заметите ржавчины в своей машине. Это потому, что он может образовываться в нижней части вашего автомобиля. Эта часть вашего автомобиля известна как ходовая часть, и это также наиболее часто игнорируемая часть вашего автомобиля.

Если вы готовы инвестировать в этот продукт, возможно, вы захотите узнать, когда это лучше всего сделать. Вы должны сделать это как можно скорее, если раньше не защищали его от ржавчины.Если да, то нужно делать это раз в год. Самое предпочтительное время - весна.

Есть много продуктов, которые обещают защитить ваш автомобиль от ржавчины. Однако не все из них могут эффективно защитить ваш автомобиль от ржавчины. Вот почему вы должны использовать только тот продукт, которому доверяет даже производитель вашего автомобиля.

Многие производители автомобилей используют ноксудол до того, как их автомобили покидают станцию. Несмотря на это, вам все равно нужно наносить его повторно один раз в год, потому что герметик стирается.

Однако этот продукт не уязвим для автомоек. Это значит, что даже если нанести мыло и воду, герметик не удалится. Однако со временем это стирается. Вот почему повторное нанесение жизненно важно для сохранения его защитной силы.

Что делать, если оставить машину в гараже?

Ржавчина может развиваться, даже если вы держите машину в гараже. Это потому, что для образования ржавчины требуется электролит, анод и катод. Металл автомобиля может действовать как катод и анод.Электролит - вода.

Действительно, вода не будет касаться вашей машины, когда вы храните ее в гараже. Дождь намочит вашу машину, если вы не едете под дождем.

Ваш автомобиль подвергается высокому риску образования ржавчины, если вы припаркуете его на открытом воздухе. Причина этого в том, что ваш автомобиль подвергается воздействию элементов, вызывающих ржавчину.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
