КАТОДНАЯ ЗАЩИТА. Принцип действия катодной защиты

При контакте металла с грунтами, относящимися к электролитическим средам, происходит коррозионный процесс, сопровождаемый образованием электрического тока, и устанавливается определенный электродный потенциал. Величину электродного потенциала трубопровода можно определить по разности потенциалов между двумя электродами: трубопроводом и неполяризующимся медно-сульфатным элементом. Таким образом, значение потенциала трубопровода представляет собой разность его электродного потенциала и потенциала электрода сравнения по отношению к грунту. На поверхности трубопровода протекают электродные процессы определенного направления и стационарные по характеру изменения во времени.



Стационарный потенциал принято называть естественным потенциалом, подразумевая при этом отсутствие на трубопроводе блуждающих и других наведенных токов.

Взаимодействие корродирующего металла с электролитом разделяется на два процесса: анодный и катодный, которые проходят одновременно на различных участках поверхности раздела металла и электролита.

При защите от коррозии используют территориальное разделение анодного и катодного процессов. К трубопроводу подключают источник тока с дополнительным электродом-заземлителем, с помощью которого накладывают на трубопровод внешний постоянный ток. В этом случае анодный процесс происходит на дополнительном электроде-заземлителе.

Катодная поляризация подземных трубопроводов осуществляется с помощью наложения электрического поля от внешнего источника постоянного тока. Отрицательный полюс источника постоянного тока подключается к защищаемой конструкции, при этом трубопровод является катодом по отношению к грунту, искусственно созданный анод-заземлитель - к положительному полюсу.

Принципиальная схема катодной защиты показана на рис. 3.1. При катодной защите отрицательный полюс источника тока 2 подключен к трубопроводу 1, а положительный - к искусственно созданному аноду-заземлителю 3. При включении источника тока от его полюса через анодное заземление поступает в грунт и через поврежденные участки изоляции 6 на трубу. Далее через точку дренажа 4 по соединительному проводу 5 ток возвращается снова к минусу источника питания. При этом на оголенных участках трубопровода начинается процесс катодной поляризации.

Поскольку напряжение внешнего тока, приложенного между электродом-заземлителем и трубопроводом, значительно превышает разность потенциалов между электродами коррозионных макропар трубопровода, стационарный потенциал анодного заземления не играет определяющей роли.

С включением электрохимической защиты (j0a доп) нарушается распределение токов коррозионных макропар, сближаются значения разности потенциалов «труба–земля» катодных участков (j) с разностью потенциалов анодных участков (j), обеспечиваются условия для поляризации.

Катодная защита регулируется путем поддержания необходимого защитного потенциала. Если наложением внешнего тока трубопровод заполяризован до равновесного потенциала (j = j) растворения металла (рис. 3.2, а), то анодный ток прекращается и коррозия приостанавливается. Дальнейшее повышение защитного тока нецелесообразно. При более положительных значениях потенциала наступает явление неполной защиты (рис. 3.2, б). Оно может возникнуть при катодной защите трубопровода, находящегося в зоне сильного влияния блуждающих токов или при использовании протекторов, не имеющих достаточно отрицательного электродного потенциала (цинковые протекторы).

Критериями защиты металла от коррозии являются защитная плотность тока и защитный потенциал.

Катодная поляризация неизолированной металлической конструкции до величины защитного потенциала требует значительных токов. Наиболее вероятные величины плотностей токов, необходимых для поляризации стали в различных средах до минимального защитного потенциала
(- 0,85 В) по отношению к медно-сульфатному электроду сравнения, приведены в табл. 3.1.

Таблица 3.1

Плотность тока, необходимая для катодной защиты

неизолированной стальной поверхности в различных средах

Среда (почва)

Плотность тока,

необходимая для катодной защиты, мА/м2

Стерильная нейтральная

4,3 ... 16,1

Хорошо аэрируемая нейтральная

21,5 ... 32,3

Сухая, хорошо аэрируемая

5,4 ... 16,1

Влажная

16,9 ... 64,6

Высококислая

53,8 ... 161,4

Поддерживающая активность сульфатновосстанавливающих бактерий

451,9



Обычно катодная защита используется совместно с изоляционными покрытиями, нанесенными на наружную поверхность трубопровода. Поверхностное покрытие уменьшает необходимый ток на несколько порядков. Так, для катодной защиты стали с хорошим покрытием в почве требуется всего 0,01 ... 0,2 мА/м2.

Защитная плотность тока для изолированных магистральных трубопроводов не может стать надежным критерием защиты вследствие неизвестного распределения поврежденной изоляции трубопровода, определяющую фактическую площадь контакта металла с грунтом. Даже для неизолированной трубы (патрон на подземном переходе через железные и шоссейные дороги) защитная плотность тока определяется по геометрическим размерам сооружения и является фиктивной, так как остается неизвестной доля поверхности патрона, покрытая постоянно присутствующими пассивными защитными слоями (окалиной и др.) и не участвующая в процессе деполяризации. Поэтому защитная плотность тока как критерий защиты применяется при некоторых лабораторных исследованиях, выполняемых на образцах металла.

В качестве критерия защищенности по ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» принят защитный потенциал (табл. 3.2).

Таблица 3.2

Минимальные защитные потенциалы

Условия прокладки и эксплуатации трубопровода

Минимальный защитный потенциал относительно насыщенного медно-сульфатного электрода сравнения, В

поляризационный

с омической

составляющей

Грунты с предельным электрическим сопротивлением не менее             10 Ом×м или содержанием водорастворимых солей не более 1 г на 1 кг грунта или при температуре транспортируемого продукта не более 293 К (200С)

- 0,85

- 0,90

Грунты с предельным электрическим сопротивлением менее           10 Ом×м или содержанием водорастворимых солей более 1 г на           1 кг грунта, или опасном влиянии блуждающих токов промышленной частоты (50 Гц) и постоянных токов, или при возможной микробиологической коррозии, или при температуре транспортируемого продукта более 293 К (200С)

- 0,95

- 1,05

Примечания:

1. Для трубопроводов, температура транспортируемого продукта которых не более 278 К (50С), минимальный поляризационный защитный потенциал равен минус  0,80 В относительно насыщенного медно-сульфатного электрода сравнения.

2. Минимальный защитный потенциал с омической составляющей при температуре транспортируемого продукта от 323 К (500С) до 343 К (700С) - минус 1,10 В, от
343 К (700С) до 373 К (1000С) - минус 1,15 В.

3. Для грунтов с высоким удельным сопротивлением (более 100 Ом×м) значения минимального потенциала с омической составляющей должны быть определены экспериментально или расчетным путем в соответствии с НД.



Смещение разности потенциалов «труба-земля» в отрицательную сторону относительно минимально защитного, с точки зрения защиты от коррозии, бесполезно и вызывает повышение расхода тока. Однако, такое смещение разности потенциалов необходимо в местах подключений станций катодной защиты (СКЗ) к трубопроводу, чтобы обеспечить минимальную защитную разность потенциалов на участках трубопровода, удаленных от СКЗ. Как только разность потенциалов «труба-земля» достигнет величин, отрицательнее - 1,10 В, на трубопроводе (катоде) катодный процесс будет протекать с интенсивным выделением водорода, что может нарушить прилипаемость изоляции трубопровода. Поэтому для изолированных трубопроводов максимально допустимая разность поляризационных потенциалов принята равной - 1,10 В (табл.3.3).



Наблюдениями установлено, что в определенных условиях изолирующее покрытие сохраняет прилипаемость к трубе и при более отрицательных разностях потенциалов. Это относится, прежде всего, к участкам, уложенным в хорошо аэрируемых грунтах с добросовестно выполненным покрытием. На участках трубопровода, где при строительстве изоляция выполнена небрежно со слабой прилипаемостью, наблюдается отрыв ее от трубы в условиях перезащиты.

Таблица 3.3

Максимальные защитные потенциалы

Условия прокладки и эксплуатации

трубопровода

Максимальный защитный потенциал относительно насыщенного медно-сульфатного электрода сравнения, В

поляризационный

с омической

составляющей

При прокладке трубопровода с температурой транспортируемого продукта выше           333 К (600С) в грунтах с удельным электрическим сопротивлением менее 10 Ом×м или при подводной прокладке трубопровода с температурой транспортируемого продукта выше 333 К (600С)

- 1,10

- 1,50

При других условиях прокладки трубопроводов:

- с битумной изоляцией

- с полимерной изоляцией





- 1,15

- 1,15





- 2,50

- 3,50

Примечания:

1. Для трубопроводов из упрочненных сталей с пределом прочности 0,6 МПа
(6 кг/см2) и более не допускаются поляризационные потенциалы более отрицательные, чем минус 1,10 В.

2. В грунтах с высоким удельным сопротивлением (более 100 Ом×м) допускаются более отрицательные потенциалы с омической составляющей, установленные экспериментально или расчетным путем в соответствии с НД.

Проведены исследования почвенных условий, в которых эксплуатируются трубопроводы, в частности, влияние влажности грунтов и давления их на покрытие. Изучено поведение таких новых видов изоляционных материалов, как полимерные материалы и стеклоэмали в условиях катодной поляризации. Экспериментальными исследованиями установлена принципиальная возможность применения на подземных стальных трубопроводах катодной защиты с повышенным против нормы защитным потенциалом в тех случаях, когда трубопровод не находится в постоянном контакте с грунтовыми водами. Положительные результаты получены при повышении защитного потенциала в точке дренажа катодных станций при битумной изоляции до - 2,5 В, при полимерной пленочной и силикатных эмалях - до - 3,5 В. Такое повышение защитного потенциала обеспечивает увеличение экономической эффективности катодной защиты магистральных трубопроводов за счет сокращения числа катодных станций в 3 - 4 раза.

Для неизолированных стальных труб, не имеющих сближений и пересечений с другими металлическими сооружениями, смещение разности потенциалов в отрицательную сторону не ограничивается.

Потенциал подземного трубопровода со временем становится более отрицательным или более положительным. Это зависит от конкретных условий. На магистральном трубопроводе непрерывно развиваются два процесса:

1. Разрушение изолирующего покрытия и включение в коррозионный процесс все новых активных электрохимических участников стального трубопровода. При этом стационарный потенциал смещается в отрицательную сторону. В том же направлении действует увеличение влажности и естественное уплотнение грунта в траншее.

2. Образование продуктов коррозии и их отложения на металлической поверхности снижают ее электрохимическую активность и смещают стационарный потенциал в положительную сторону. Этому способствует также высыхание грунта и дренирование грунтовых вод с трассы трубопровода.

В зависимости от того, какой из этих процессов является доминирующим в условиях данного трубопровода, и будет определяться характер сдвига потенциала.

zaschitatruboprovodov.ru

48. Катодная защита

При катодной защите трубопровода положительный полюс источника постоянного тока (анод) подключается к специальному анодному заземлителю, а отрицательный (катод) – к защищаемому сооружению (рис. 2.24).

Рис. 2.24. Схема катодной защиты трубопровода

1- линия электропередачи;

2 - трансформаторный пункт;

3 - станция катодной защиты;

4 - трубопровод;

5 - анодное заземление;

6 - кабель

Принцип действия катодной защиты аналогичен электролизу. Под воздействием электрического поля начинается движение электронов от анодного заземлителя к защищаемому сооружению. Теряя электроны, атомы металла анодного заземлителя переходят в виде ионов в раствор почвенного электролита, то есть анодный заземлитель разрушается. На катоде (трубопроводе) наблюдается избыток свободных электронов (восстановление металла защищаемого сооружения).

49. Протекторная защита

При прокладке трубопроводов в труднодоступных районах, удаленных от источников электроэнергии, применяется протекторная защита (рис. 2.25).

1 - трубопровод;

2 - протектор;

3 - проводник;

4 - контрольно-измерительная колонка

Рис. 2.25. Схема протекторной защиты

Принцип действия протекторной защиты аналогичен гальванической паре. Два электрода – трубопровод и протектор (изготовленный из более электроотрицательного металла, чем сталь) соединяются проводником. При этом возникает разность потенциалов, под действием которой происходит направленное движение электронов от протектора-анода к трубопроводу-катоду. Таким образом, разрушается протектор, а не трубопровод.

Материал протектора должен отвечать следующим требованиям:

  • Обеспечивать наибольшую разность потенциалов металла протектора и стали;

  • Ток при растворении единицы массы протектора должен быть максимальным;

  • Отношение массы протектора, израсходованной на создание защитного потенциала, к общей массе протектора должно быть наибольшим.

Предъявляемым требованиям в наибольшей степени отвечают магний, цинк и алюминий. Эти металлы обеспечивают практически равную эффективность защиты. Поэтому на практике применяют их сплавы с применением улучшающих добавок (марганца, повышающего токоотдачу и индия – увеличивающего активность протектора).

50. Электродренажная защита

Электродренажная защита предназначена для защиты трубопровода от блуждающих токов. Источником блуждающих токов является электротранспорт, работающий по схеме «провод–земля». Ток от положительной шины тяговой подстанции (контактный провод) движется к двигателю, а затем через колеса к рельсам. Рельсы соединяются с отрицательной шиной тяговой подстанции. Из-за низкого переходного сопротивления «рельсы–грунт» и нарушения перемычек между рельсами часть тока стекает в землю.

Если поблизости находится трубопровод с нарушенной изоляцией, ток проходит по трубопроводу до тех пор, пока не будет благоприятных условий для возвращения к минусовой шине тяговой подстанции. В месте выхода тока трубопровод разрушается. Разрушение происходит за короткое время, поскольку блуждающий ток стекает с небольшой поверхности.

Электродренажной защитой называется отведение блуждающих токов от трубопровода на источник блуждающих токов или специальное заземление (рис. 2.26).

Рис. 2.26. Схема электродренажной защиты

1 - трубопровод; 2 - дренажный кабель; 3 - амперметр; 4 - реостат; 5 - рубильник; 6 - вентильный элемент; 7 - плавкий предохранитель; 8 – сигнальное реле ; 9 – рельс

studfiles.net

Катодная защита: применение и стандарты

Коррозия - это химическая и электрохимическая реакция металла с окружающей средой, вызывающая его повреждение. Она протекает с разной скоростью, которую можно уменьшить. С практической точки зрения интерес представляет антикоррозионная катодная защита металлических сооружений, контактирующих с землей, с водой и с транспортируемыми средами. Особенно повреждаются наружные поверхности труб от влияния грунта и блуждающих токов.

Внутри коррозия зависит от свойств среды. Если это газ, он должен быть тщательно очищен от влаги и агрессивных веществ: сероводорода, кислорода и др.

Принцип работы

Объектами процесса электрохимической коррозии являются среда, металл и границы раздела между ними. Среда, которой обычно является влажный грунт или вода, обладает хорошей электропроводностью. На границе раздела между ней и металлической конструкцией происходит электрохимическая реакция. Если ток положительный (анодный электрод), ионы железа переходят в окружающий раствор, что приводит к потере массы металла. Реакция вызывает коррозию. При отрицательном токе (катодный электрод) этих потерь нет, поскольку в раствор переходят электроны. Способ используется в гальванотехнике для нанесения на сталь покрытий из цветных металлов.

Катодная защита от коррозии осуществляется, когда к объекту из железа подводят отрицательный потенциал.

Для этого в грунте размещают анодный электрод и подключают к нему положительный потенциал от источника питания. Минус подается на защищаемый объект. Катодно-анодная защита приводит к активному разрушению от коррозии только анодного электрода. Поэтому его следует периодически менять.

Негативное действие электрохимической коррозии

Коррозия конструкций может происходить от действия блуждающих токов, попадающих из других систем. Они полезны для целевых объектов, но наносят существенный вред близкорасположенным сооружениям. Блуждающие токи могут распространяться от рельсов электрифицированного транспорта. Они проходят по направлению к подстанции и попадают на трубопроводы. При выходе из них образуются анодные участки, вызывающие интенсивную коррозию. Для защиты применяют электродренаж - специальный отвод токов от трубопровода к их источнику. Здесь также возможна катодная защита трубопроводов от коррозии. Для этого необходимо знать величину блуждающих токов, которую измеряют специальными приборами.

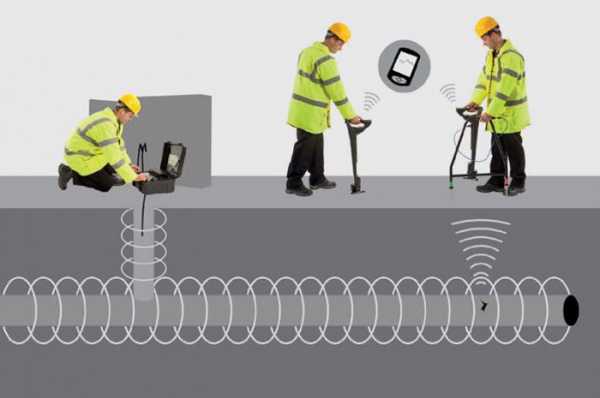

По результатам электрических измерений выбирается способ защиты газопровода. Универсальным средством является пассивный способ изоляции труб от контакта с грунтом с помощью изолирующих покрытий. Катодная защита газопровода относится к активному способу.

Защита трубопроводов

Конструкции в земле защищают от коррозии, если подключить к ним минус источника постоянного тока, а плюс - к анодным электродам, закопанным рядом в грунт. Ток пойдет к конструкции, защищая ее от коррозии. Таким образом производится катодная защита трубопроводов, резервуаров или трубопроводов, находящихся в грунте.

Анодный электрод будет разрушаться, и его следует периодически менять. Для бака, заполненного водой, электроды размещают внутри. При этом жидкость будет электролитом, через которую ток пойдет от анодов к поверхности емкости. Электроды хорошо контролируются, и их легко заменить. В грунте это делать сложней.

Источник питания

Возле нефте- и газопроводов, в сетях отопления и водоснабжения, для которых необходима катодная защита, устанавливают станции, от которых подается напряжение на объекты. Если они размещаются на открытом воздухе, степень их защиты должна быть не ниже IP34. Для сухих помещений подходит любая.

Станции катодной защиты газопроводов и других крупных сооружений имеют мощность от 1 до 10 кВт.

Их энергетические параметры прежде всего зависят от следующих факторов:

  • сопротивление между почвой и анодом;
  • электропроводность грунта;
  • длина защитной зоны;
  • изолирующее действие покрытия.

Традиционно преобразователь катодной защиты представляет собой трансформаторную установку. Сейчас на смену ей приходит инверторная, обладающая меньшими габаритами, лучшей стабильностью тока и большей экономичностью. На важных участках устанавливают контроллеры, обладающие функциями регулирования тока и напряжения, выравнивания защитных потенциалов и др.

Оборудование представлено на рынке в различных вариантах. Для конкретных нужд применяется индивидуальное проектирование, обеспечивающее лучшие условия эксплуатации.

Параметры источника тока

Для защиты от коррозии для железа защитный потенциал составляет 0,44 В. На практике он должен быть больше из-за влияния включений и состояния поверхности металла. Максимальная величина составляет 1 В. При наличии покрытий на металле ток между электродами составляет 0,05 мА/м2. Если изоляция нарушится, он возрастает до 10 мА/м2.

Катодная защита эффективна в комплексе с другими способами, поскольку меньше расходуется электроэнергии. Если на поверхности конструкции есть лакокрасочное покрытие, электрохимическим способом защищаются только места, где оно нарушено.

Особенности катодной защиты

  1. Источниками питания служат станции или мобильные генераторы.
  2. Расположение анодных заземлителей зависит от специфики трубопроводов. Способ расстановки может быть распределенным или сосредоточенным, а также располагаться на разной глубине.
  3. Материал анода выбирается с низкой растворимостью, чтобы его хватило на 15 лет.
  4. Потенциал защитного поля для каждого трубопровода рассчитывается. Он не регламентируется, если на конструкциях отсутствуют защитные покрытия.

Стандартные требования "Газпрома" к катодной защите

  • Действие в течение всего срока эксплуатации средств защиты.
  • Защита от атмосферных перенапряжений.
  • Размещение станции в блок-боксах или в отдельно стоящей в антивандальном исполнении.
  • Анодное заземление выбирается на участках с минимальным электрическим сопротивлением грунта.
  • Характеристики преобразователя выбираются с учетом старения защитного покрытия трубопровода.

Протекторная защита

Способ представляет собой вид катодной защиты с подключением электродов из более электроотрицательного металла через электропроводную среду. Отличие заключается в отсутствии источника энергии. Протектор берет коррозию на себя, растворяясь в электропроводной окружающей среде.

Через несколько лет анод следует заменить, поскольку он вырабатывается.

Эффект от анода увеличивается со снижением у него переходного сопротивления со средой. Со временем он может покрываться коррозионным слоем. Это приводит к нарушению электрического контакта. Если поместить анод в смесь солей, обеспечивающую растворение продуктов коррозии, эффективность повышается.

Влияние протектора ограничено. Радиус действия определяется электрическим сопротивлением среды и разностью потенциалов между анодом и катодом.

Протекторная защита применяется при отсутствии источников энергии или когда их использование экономически нецелесообразно. Она также невыгодна при применении в кислых средах из-за высокой скорости растворения анодов. Протекторы устанавливают в воде, в грунте или в нейтральной среде. Аноды из чистых металлов обычно не делают. Растворение цинка происходит неравномерно, магний корродирует слишком быстро, а на алюминии образуется прочная пленка окислов.

Материалы протекторов

Чтобы протекторы обладали необходимыми эксплуатационными свойствами, их изготавливают из сплавов со следующими легирующими добавками.

  • Zn + 0,025-0,15 % Cd+ 0,1-0,5 % Al - защита оборудования, находящегося в морской воде.
  • Al + 8 % Zn +5 % Mg + Cd, In, Gl, Hg, Tl, Mn, Si (доли процента) - эксплуатация сооружений в проточной морской воде.
  • Mg + 5-7 % Al +2-5 % Zn - защита небольших конструкций в грунте или в воде с низкой концентрацией солей.

Неправильное применение некоторых видов протекторов приводит к негативным последствиям. Аноды из магния могут быть причиной растрескивания оборудования из-за развития водородного охрупчивания.

Совместная протекторная катодная защита с антикоррозионными покрытиями повышает ее эффективность.

Распределение защитного тока улучшается, а анодов требуется значительно меньше. Один магниевый анод защищает покрытый битумом трубопровод на длину 8 км, а без покрытия - всего на 30 м.

Защита кузовов автомобилей от коррозии

При нарушении покрытия толщина кузова автомобиля может уменьшиться за 5 лет до 1 мм, т. е. проржаветь насквозь. Восстановление защитного слоя важно, но кроме него есть способ полного прекращения процесса коррозии с помощью катодно-протекторной защиты. Если превратить кузов в катод, коррозия металла прекращается. Анодами могут быть любые токопроводящие поверхности, расположенные рядом: металлические пластины, контур заземления, корпус гаража, влажное дорожное покрытие. При этом эффективность защиты возрастает с ростом площади анодов. Если анодом является дорожное покрытие, для контакта с ним применяется "хвост" из металлизованной резины. Его помещают напротив колес, чтобы лучше попадали брызги. "Хвост" изолируется от корпуса.

К аноду подключается плюс аккумуляторной батареи через резистор 1 кОм и последовательно соединенный с ним светодиод. При замыкании цепи через анод, когда минус соединен с кузовом, в нормальном режиме светодиод еле заметно светится. Если он ярко горит, значит, в цепи произошло короткое замыкание. Причину надо найти и устранить.

Для защиты последовательно в цепи нужно установить предохранитель.

При нахождении автомобиля в гараже его подключают к заземляющему аноду. Во время движения подключение происходит через "хвост".

Заключение

Катодная защита является способом повышения эксплуатационной надежности подземных трубопроводов и других сооружений. При этом следует учитывать ее негативное воздействие на соседние трубопроводы от влияния блуждающих токов.

fb.ru

Катодная защита магистральных газопроводов

Катодную защиту применяют для предотвращения разрушения газопровода от почвенной коррозии, а также от блуждающих токов при нецелесообразности использования электродренажной защиты. Сущность катодной защиты заключается в катодной поляризации посторонним источником постоянного тока поверх­ности газопровода, соприкасающегося с землей, с защитной разностью потенциалов «газо­провод - земля». Поляризация осуществляется током, входя­щим в трубу из грунта. Труба при этом является катодом по отношению к грунту.

При катодной защите отри­цательный полюс источника по­стоянного тока - 2 подключают к газопроводу - 1, а положитель­ный - к искусственно создан­ному аноду - заземлению - 4 (рис. 3.3.). При включении источника тока, ток от его плюса через анодное заземление поступает в почву и через поврежденные участки изоляции на трубу. Далее через точку дренажа Д по соединительному проводу - 3 ток возвра­щается снова к минусу источника питания. При этом на оголенных участках газопровода начнется процесс катодной поляризации.

Рис. 3.3. Принципиальная схема катод­ной защиты газопровода



Общим, или защитным, потенциалом газопровода называют потенциал, измеренный по отношению к земле («газопровод - земля»), при котором ток коррозии практически равен нулю. Минимальный защитный потенциал стальных газопроводов в нашей стране в любой среде принят равным -0,85 В по медно-сульфатному электроду сравнения. При наличии анаэробной биокоррозии защитный потенциал должен быть более отрицатель­ным и равным -0,95 В.

При электрохимической защите газопровода на всем его протяжении нельзя создать одинаковые значения защитного потенциала.

На наиболее удаленных участках от точки дренажа значения защитного потенциала будут меньше, чем в точке дренажа, вслед­ствие сопротивления материала трубы и утечек тока через покры­тие в грунт. Чтобы значение защитного потенциала в конце защитной зоны соответствовало по величине минимальному защитному потенциалу, в точке дренажа создают потенциал, значительно выше минимально защитного. При этом на близле­жащих к СКЗ участках значения защитного потенциала всегда выше, чем на конечных. Если не ограничивать величину защитного потенциала в точке дренажа, то это приводит к ускорению разру­шения и отслаиванию покрытия от металла трубы. Поэтому значения максимальных защитных потенциалов должны быть ограничены. В частности, для стальных газопроводов с защитным покрытием значение потенциала не должно превышать - 1,1 В по медно-сульфатному электроду сравнения.

Одним из основных элементов установки катодной защиты является катодная станция, включающая в себя источник посто­янного тока (преобразователь), контрольно-измерительные, за­щитные, коммутирующие и регулирующие приборы и устрой­ства.

Там, где имеются электросети, для защиты газопроводов применяют сетевые катодные станции, при отсутствии их - катод­ные станции, электропитание которых осуществляется от электро­генераторов с приводом от ветровых двигателей и двигателей внутреннего сгорания, от термоэлектрогенераторов, преобразую­щих тепловую энергию в электрическую. Можно применять и химические источники электропитания (аккумуляторы) на тех участках газопровода, где по условиям работы СКЗ требуются незначительные мощности. Так как магистральный газопровод имеет большую протяженность, то для его защиты устанавливают большое число СКЗ. Поэтому при прочих равных условиях необхо­димо учитывать их взаимное влияние, вызывающее повышение разности потенциала «газопровод - земля» и позволяющее увеличить защитную зону от каждой установки.

Протяженность защитной зоны СКЗ определяется длиной участка газопровода, на границах которого обеспечивается минимальный защитный потенциал. При неизменном значении наложенной разности потенциалов «газопровод - земля» в точке дренажа протяженность защитной зоны СКЗ зависит в основном от диаметра и толщины стенки газопровода, качества изоляции его, расстояния между газопроводом и анодом, удельного сопро­тивления грунта, окружающего газопровод.

Для увеличения защитной зоны СКЗ применяют катодные установки с экранными заземлениями. Они отличаются от обычных СКЗ наличием экранных заземлений, подключаемых к защищае­мому газопроводу или непосредственно к минусу катодной станции. Кроме того, защитную зону. СКЗ можно увеличить, установив дополнительные катодные заземления с автономным источником постоянного тока. Эффект применения их такой же, как и экранных заземлений. Катодные заземления располагают в районе точки дренажа на расстоянии 15 м от газопровода с любой стороны. Для параллельно проложенных ниток газопроводов катодную защиту осуществляют совместно, путем устройства перемычек между ними, оборудования общего анодного заземления и уста­новки общей СКЗ.

Для обеспечения более высокой надежности работы СКЗ проводят большие работы по их модернизации и автоматизации. Созданы высоковольтные и низковольтные блочно-комплектные установки (УКЗВ и УКЗН), обладающие высокой технологич­ностью монтажа, запасом по мощности и обеспеченные терморегу­ляцией. В настоящее время создаются автономные источники питания станций катодной защиты, особенно для районов Севера и Западной Сибири. ВНПО «Союзгазавтоматика» разработало автоматизированную электростанцию с термоэлектрогенератором АЭС-ТЭГ мощностью 1,28 кВт и электростанцию термогенератор­ную комплектную ЭТК УГМ-200 мощностью 0,8 кВт. ВНИИГаз разработал автономную установку катодной защиты УКЗА мощностью 1,8 кВт на базе моторгенераторов с устройством телеконтроля и передачей информации по телу трубы.

Анодное заземление - один из основных элементов катодной установки, от которого зависит эффективность ее работы. Оно служит для соединения положительного полюса катодной станции с землей. Анодное заземление должно удовлетворять следующим требованиям:

· иметь минимальное переходное сопротивление растеканию тока;

· обладать стабильным переходным сопротивлением в течение года;

· иметь наименьшие размеры;

· изготавливаться из наиболее долговечных и недифицитных материалов;

· быть простыми по устройству;

· иметь длительный срок службы при минимальных восстанови­тельных работах;

· иметь минимальную стоимость монтажа и эксплуатации.

Анодные заземления делятся на следующие типы:

· по материалу электрода - стальные, железокремниевые и графитовые;

· по форме профиля электродов - трубчатые, угловые и стержневые;

· по характеру засыпки - с засыпкой грунтом, коксом, углем, графитом;

· по расположению рабочих электродов - вертикальные, горизонтальные, комбинированные;

· по глубине установки - глу­бинные, поверхностные;

· по расстоянию от газопровода - удален­ные и приближенные.

По своей конструкции анодные заземлители различны. Но все они состоят из электрода, на поверхность которого нанесено специ­альное покрытие, или же помещенного в коксовую засыпку.

Сооружение анодного заземления связано со значительными затратами, поэтому при выборе типа анодного заземления необхо­димо учитывать технико-экономические показатели, а также удельное сопротивление грунта, глубину промерзания, располо­жение соседних сооружений, местные условия. Анодное заземление обычно устанавливают в местах с наименьшим удельным сопротив­лением грунта и не пригодных для сельскохозяйственных и других работ.

Конструктивно анодное заземление состоит из одного или нескольких заземлителей, соединенных между собой кабелем (при графитированных электродах) или изолированной стальной шиной (при стальных электродах), которые подключаются к соединитель­ным проводам источника питания. Перед засыпкой тщательно осматривают анодное заземление и измеряют его переходное сопротивление.



Протекторная защита

Протекторная защита по принципу действия аналогична катодной защите. Иногда ее называют катодной защитой гальваническими анодами. Различие между этими двумя видами защиты заключа­ется в том, что при протекторной защите необходимый для защиты ток создается крупным гальваническим элементом, в котором роль катода играет металлическая поверхность защищаемого сооружения, а роль анода – более электроотрицательный металл (протектор) (рис. 3.4.).

Из-за разности потенциалов «протектор - газо­провод» в цепи протекторной установки возникает электрический ток, который, притекая на газопровод, создает на нем потенциал более отрицательный, чем до подключения протекторной установки.



Рис.3.4. Схема установки протектора в засыпке: 1-засыпка; 2-протектор; 3-узел присоединения; 4-соединительный кабель; 5 - газопровод

При защитной разности потенциалов «газопровод - земля», равной - 0,85 В (по медно-сульфатному электроду), на газопроводе практически прекращаются коррозионные процессы. Протектор же под действием стекающих с него токов растворяется.

Протекторную защиту на магистральных газопроводах приме­няют на участках, удаленных от источников электроснабжения, где нецелесообразно устанавливать СКЗ, в местах неполной защиты газопровода от действия СКЗ, на участках с блуждаю­щими токами небольшой интенсивности, а также для защиты от почвенной коррозии защитных кожухов на переходах газопро­водов через шоссейные и железные дороги. Вопрос о целесообраз­ности применения протекторной защиты для конкретного участка газопровода должен решаться с учетом местных особенностей и технико-экономических показателей.

В соответствии со СНИП-45-75 допускается применять протекторы для электрохимической защиты газопроводов только в групповых установках и грунтах с удельным электрическим сопротивлением не более 50 Оm-m. В качестве протекторов можно использовать все металлы, расположенные в электрохимическом ряду напряжений выше железа, т. е. имеющие более электро­отрицательный потенциал.

Для защиты магистральных газопроводов используют промыш­ленные протекторы из магниевых сплавов - ПМ5, ПМ10, ПМ20, ПМ5У, ПМ20У, МГА-13В и МГА-138-ПА.

В зависимости от назначения протекторы могут иметь самую различную конфигурацию (конструкцию). Протектор в виде троса из алюминиевых и цинковых проволок благодаря высокой пластич­ности и большой рабочей поверхности применяют для защиты от коррозии стальных труб в пресной воде, а также в почвах с высоким удельным сопротивлением. Сегментный протектор (рис.3.3.), состоящий из нескольких сегментов, применяют для защиты от коррозии стальных трубопроводов различного назначения.

Для повышения эффективности действия протектора его погружают в специальную смесь солей, называемую активатором. Активатор выполняет следующие функции: снижает собственную коррозию и сопротивление тока с протектора; уменьшает анодную поляризуемость;

устраняет причины, способствующие образованию плотных слоев продуктов коррозии на поверх­ности протектора. При ис­пользовании активатора обе­спечивается также стабиль­ный во времени ток в цепи «протектор — газопровод» и более длительный срок служ­бы протектора.

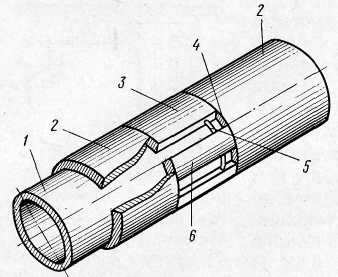

Рис.3.5. Сегментный протектор:1-газопровод; 2-покрытие из бетона; 3- сег-




infopedia.su

Трубопроводы катодная защита - Справочник химика 21

    Катодная и анодная защита. Катодное покрытие трубопроводов и других подземных сооружений применяется, как правило, совместно с каким-либо неметаллическим покрытием с целью предотвращения коррозии там, где в покрытии имеются или образуются во время эксплуатации дефекты и повреждения. В зависимости от характера покрываемого предмета может быть использована катодная защита с применением тока от внешнего источника или протекторная защита. При катодной защите можно избежать загрязнения раствора путем применения нерастворимых анодов. Материалами для изготовления катодов служат пластифицированная медь или бронза [281—283]. [c.228]
    В присутствии воды интенсивность коррозии усиливается. Поэтому необходимо применять осушку газа. Для транспортирования газов, вызывающих усиленную коррозию, следует применять трубопроводы из специальных сталей, а также использовать антикоррозионные покрытия. При подземной прокладке газопроводов основным видом защиты от почвенной коррозии являются изоляционные покрытия (битумные и др.). На особо опасных участках почвы для защиты газопроводов от коррозии, вызываемой блуждающими токами, применяют катодную защиту, а также электрический дренаж. [c.192]     Стальные трубопроводы для транспортировки нефти, химических продуктов и газов под давлением более 0,4 МПа должны иметь катодную защиту [1—4], Для повышения эксплуатационной надежности необходимо предусматривать катодную защиту также и трубопроводов низкого давления и водопроводов. Способ катодной защиты может быть с успехом применен и на существующих трубопроводах с высокой вероятностью поражения коррозией. При обычном сроке службы трубопровода катодная защита от коррозии позволяет экономично сохранить его сто- [c.244]

    Источниками блуждающих постоянных токов обычно являются пути электропоездов, заземления линий постоянного тока, установки для электросварки, системы катодной защиты и установки для нанесения гальванических покрытий. Источники блуждающих переменных токов — это обычно заземления линий переменного тока или токи, индуцированные в трубопроводах проложенными рядом электрическими кабелями. Пример возникновения блуждающего постоянного тока от трамвайной линии, где стальные рельсы используются для возвращения тока к генераторной станции, показан на рис. 11.1. Вследствие плохого контакта рельсов на стыках и недостаточной изоляции их от земли часть тока выходит в почву и находит пути с низким сопротивлением, например подземные газо- и водопроводы. В точке А труба попадает под воздействие катодной защиты и не подвергается коррозии, а в точке В, напротив, сильно корродирует, так как по отношению к рельсам является анодом. Если в точке В труба защищена неметаллическим покрытием, это усугубляет коррозионные разрушения, так как в этом случае все блуждающие токи выходят через дефекты в покрытии трубы, что вызывает увеличение плот-, ности тока на ограниченных участках поверхности и ускоряет разрушение трубы. [c.210]

    Для предупреждения процесса коррозии под действием блуждающих токов трубопровод снабжают катодной защитой. Эффективность действия этой защиты должна проверяться не менее 1 раза в год. Применяемый для катодной защиты свинцовый кабель должен быть соединен так, чтобы обеспечивался надежный контакт с трубопроводом и одновременно надежная изоляция от почвенных воздействий. [c.36]

    В пристройках к насосным зданиям разрешается располагать трансформаторные подстанции до 10 кВ, электрораспределительные устройства, станции катодной защиты трубопроводов, вентиляционные камеры, ремонтные мастерские, бытовые помещения для обслуживающего персонала. Все эти помещения должны разделяться между собой несгораемыми стенами огнестойкости не менее 1 ч и иметь самостоятельные выходы наружу. [c.179]

    ЖЕРТВЕННЫЕ АНОДЫ. Если вспомогательный анод изготовлен из металла более активного (в соответствии с электрохимическим рядом напряжений), чем защищаемый, то в гальваническом элементе протекает ток — от электрода к защищаемому объекту. Источник приложенного тока (выпрямитель) можно не использовать, а электрод в этом случае называют протектором (рис. 12.2). В качестве протекторов для катодной защиты используют сплавы на основе магния или алюминия, реже — цинка. Протекторы, по существу, служат портативными источниками электроэнергии. Они особенно полезны, когда имеются трудности с подачей электроэнергии или когда сооружать специальную линию электропередачи нецелесообразно или неэкономично. Разность потенциалов разомкнутой цепи магния и стали составляет примерно 1 В (в морской воде магний имеет Е = —1,3 В), так что одним анодом может быть защищен только ограниченный участок трубопровода, особенно в грунтах с высоким удельным сопротивлением. Столь небольшая разность потенциалов иногда [c.218]

    Для выяснения причин коррозии и мер ее предотвращения коррозионисты-исследователи изучают механизмы коррозионных процессов. Инженеры-коррозионисты используют накопленные наукой знания с учетом эксплуатационных данных и экономических факторов. Например, инженер-коррозионист осуществляет катодную защиту подземных трубопроводов или испытывает и разрабатывает новые краски, рекомендует добавки ингибиторов коррозии или металлическое покрытие. Ученый-коррозионист для этога разработал оптимальные варианты катодной защиты, определил молекулярную структуру химических составов с лучшими ингибирующими свойствами, создал коррозионностойкие сплавы и определил режим их термической обработки. Как науч- [c.16]

    ВНИИСТ проведены исследования почвенных условий, в которых эксплуатируются трубопроводы, в частности, влияние влажнос

www.chem21.info

Установки катодной защиты трубопроводов от коррозии

Для защиты подземных трубопроводов от коррозии по трассе их залегания сооружаются станции катодной защиты (СКЗ). В состав СКЗ входят источник постоянного тока (защитная установка), анодное заземление, контрольно-измерительный пункт, соединительные провода и кабели.

В зависимости от условий защитные установки могут питаться от сети переменного тока 0,4; 6 или 10кВ или от автономных источников (рис. 2.5).



Рис.2.5. Типичное конструктивное
исполнениестанции катодной защиты.

1 – вдольтрассовая воздушная линия 10 кВ,
2 – понижающий трансформатор,
3 – преобразователь,
4 – контрольно-измерительный пункт,
5 – кабельная катодная линия,
6 – воздушная анодная линия,
7 – анодное заземление,
8 – трубопровод.



При защите многониточных трубопроводов, проложенных в одном коридоре, на СКЗ может быть смонтировано несколько установок и сооружено несколько анодных заземлений.

В целях экономии защиту нескольких ниток трубопровода можно осуществлять и от одной установки. Однако, учитывая то, что при перерывах в работе системы защиты, из-за разности естественных потенциалов соединенных глухой перемычкой труб, образуются мощные гальванопары, приводящие к интенсивной коррозии, соединение труб с установкой должно осуществляться через специальные блоки совместной защиты. Эти блоки не только разъединяют трубы между собой, но и позволяют устанавливать оптимальный потенциал на каждой трубе.

В качестве источников постоянного тока для катодной защиты на СКЗ в основном используются преобразователи, которые питаются от сети 220 В промышленной частоты. Регулировка выходного напряжения преобразователя осуществляется вручную, путем переключения отводов обмотки трансформатора, или автоматически, с помощью управляемых вентилей (тиристоров.). Выпрямление переменного тока осуществляется мостовыми схемами или схемами со средней точкой вторичной обмотки трансформа-тора. Эти схемы имеют, к.п.д. от 60 до 75% и остаточную пульсацию выпрямленного тока до 48% при частоте 100 Гц.

Преобразователи с ручным регулированием выходного напряжения используются в системах ЭХЗ, в которых сопротивление в цепи тока и требуемый защитный ток остаются неизменными продолжительное время.

Если установки катодной защиты работают в условиях, изменяющихся во времени, которые могут обусловливаться воздействием блуждающих токов, изменением удельного сопротивления грунта или другими факторами, то целесообразно предусматривать преобразователи с автоматическим регулированием выходного напряжения.

Автоматическое регулирование может осуществляться по потенциалу защищаемого сооружения (преобразователи потенциостаты) или по току защиты (преобразователи гальваностаты).

Бесплатная консультация Если вам требуется консультация специалиста, мы вам поможем!

8 (846) 200-12-44
8 (846) 200-08-92

elhz.ru

Катодная защита подземных трубопроводов от коррозии

    Катодная и анодная защита. Катодное покрытие трубопроводов и других подземных сооружений применяется, как правило, совместно с каким-либо неметаллическим покрытием с целью предотвращения коррозии там, где в покрытии имеются или образуются во время эксплуатации дефекты и повреждения. В зависимости от характера покрываемого предмета может быть использована катодная защита с применением тока от внешнего источника или протекторная защита. При катодной защите можно избежать загрязнения раствора путем применения нерастворимых анодов. Материалами для изготовления катодов служат пластифицированная медь или бронза [281—283]. [c.228]
    В присутствии воды интенсивность коррозии усиливается. Поэтому необходимо применять осушку газа. Для транспортирования газов, вызывающих усиленную коррозию, следует применять трубопроводы из специальных сталей, а также использовать антикоррозионные покрытия. При подземной прокладке газопроводов основным видом защиты от почвенной коррозии являются изоляционные покрытия (битумные и др.). На особо опасных участках почвы для защиты газопроводов от коррозии, вызываемой блуждающими токами, применяют катодную защиту, а также электрический дренаж. [c.192]

    Совместная катодная защита от почвенной коррозии (защита нескольких подземных металлических трубопроводов общими катодными установками) надежна и рациональна, она исключает вредное влияние катодных установок одного трубопровода на другой. Схема атого способа защиты проста и требует меньшего числа катодных установок, чем при раздельной защите каждого из сооружений в отдельности. [c.177]

    Катодная защита подземных трубопроводов отличается значительно меньшей стоимостью по сравнению с любым из других способов, обеспечивающим такую же эффективность их защиты от коррозии. Например, уверенность в том, что в катодно защищаемых подземных трубопроводах не возникнет сквозных разрушений, делает экономически целесообразной транспортировку по ним нефти и природного газа под высоким давлением на большие расстояния. [c.183]

    Для выяснения причин коррозии и мер ее предотвращения коррозионисты-исследователи изучают механизмы коррозионных процессов. Инженеры-коррозионисты используют накопленные наукой знания с учетом эксплуатационных данных и экономических факторов. Например, инженер-коррозионист осуществляет катодную защиту подземных трубопроводов или испытывает и разрабатывает новые краски, рекомендует добавки ингибиторов коррозии или металлическое покрытие. Ученый-коррозионист для этога разработал оптимальные варианты катодной защиты, определил молекулярную структуру химических составов с лучшими ингибирующими свойствами, создал коррозионностойкие сплавы и определил режим их термической обработки. Как науч- [c.16]

    Применять методы электрохимической защиты от коррозии начали в первую очередь в химической промышленности около 15 лет назад вначале нерешительно, как это было и с применением катодной защиты подземных трубопроводов около 30 лет назад. Препятствие к более щирокому применению заключалось главным образом в том, что внутренняя защита должна в большей мере выполняться по индивидуальным проектам, чем простая наружная защита подземных сооружений. В связи с возросшей важностью обеспечения повышенной надежности производственных установок, с ужесточением требований к коррозионной стойкости и укрупнением деталей и узлов установок начал проявляться интерес к электрохимической внутренней защите. Хотя на вопрос об экономичности защиты нельзя дать общего ответа (см. раздел 22.4), все же очевидно, что расходы на электрохимическую защиту будут меньше расходов на высококачественную и надежную футеровку (на покрытия) или на коррозионностойкие материалы. При этом анализе нельзя не отметить, что наде кная эксплуатация очень крупных выпарных аппаратов для щелочных растворов вообще стала возможной только благодаря применению внутренней анодной защиты, поскольку достаточно эффективный отжиг для снятия внутренних напряжений крупных резервуаров практически неосуществим, а конструктивные и эксплуатационные напряжения вообще не могут быть устранены. [c.400]

    Влияние катодных установок защищаемого трубопровода на соседние трубопроводы или близлежащие кабели считается вредным, когда уменьшение (по абсолютной величине) минимального или увеличение (по абсолютной величине) максимально допустимого защитного потенциала на соседних металлических сооружениях, имеющих катодную поляризацию, составляет более 0,1 В или когда появляется опасность коррозии на соседних подземных металлических сооружениях, ранее не требовавших защиты. [c.175]

    Для подземных трубопроводов стоимость катодной защиты намного ниже, чем при использовании любых других способов, обеспечивающих аналогичную степень защиты. Гарантия того, что в катодно защищенных подземных трубопроводах не происходит сквозных разрушений вследствие коррозии со стороны грунта, сделала экономически оправданным и применение высокого давления для транспортировки нефти и газа на большие расстояния, например через американский континент. [c.228]

    Источниками блуждающих постоянных токов обычно являются пути электропоездов, заземления линий постоянного тока, установки для электросварки, системы катодной защиты и установки для нанесения гальванических покрытий. Источники блуждающих переменных токов — это обычно заземления линий переменного тока или токи, индуцированные в трубопроводах проложенными рядом электрическими кабелями. Пример возникновения блуждающего постоянного тока от трамвайной линии, где стальные рельсы используются для возвращения тока к генераторной станции, показан на рис. 11.1. Вследствие плохого контакта рельсов на стыках и недостаточной изоляции их от земли часть тока выходит в почву и находит пути с низким сопротивлением, например подземные газо- и водопроводы. В точке А труба попадает под воздействие катодной защиты и не подвергается коррозии, а в точке В, напротив, сильно корродирует, так как по отношению к рельсам является анодом. Если в точке В труба защищена неметаллическим покрытием, это усугубляет коррозионные разрушения, так как в этом случае все блуждающие токи выходят через дефекты в покрытии трубы, что вызывает увеличение плот-, ности тока на ограниченных участках поверхности и ускоряет разрушение трубы. [c.210]

    Современные средства катодной защиты подземных трубопроводов от почвенной коррозии. Автоматические выпрямители [c.58]

    При проектировании защиты подземных трубопроводов от электрохимической коррозии на стадии "Проект" разрешается проводить расчеты сметной стоимости по укрупненным показателям. В случае расчета лишь катодной защиты используется стоимость одной катодной установки, что позволяет значительно упростить расчеты. Методика упрощенного расчета, впервые предложенная нами, приводится ниже. [c.22]

    Катодные установки применяют в следующих случаях при наличии остаточных положительных потенциа лов на трубопроводе после ввода в эксплуатацию электродренажных установок этим обеспечивается более надежная защита подземного трубопровода от коррозии поляризованные электродренажи включаются только в момент появления анодной зоны на трубопроводе, в остальное время трубопровод электрохимически не защищается  [c.170]

    Основным методом электрохимической защиты от подземной (почвенной) коррозии металлических сооружений из углеродистых сталей является катодная зашита магистральных и промысловых нефтегазопроВ уктопроводов, городских подземных трубопроводов и коммуникаций, нефтехранилищ и нефтебаз,

www.chem21.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
