Изготовление катушки для импульсного металлоискателя своими руками - Мир искателей

Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек. При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками.

Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др.).

  1. Катушка для импульсного металлоискателя из витой пары

Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будет иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т.д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на любом рынке и компьютерном магазине). Провод состоит из 4 свитых пар провода без экрана!

Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара:

  • Отрезаем 2,7 метра провода.
  • Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки.
  • Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой.

  • Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обеих сторон, и следим, чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится:

  • Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем вовнутрь.
  • Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности:

  • Места спайки изолируем при помощи термотрубок или изоленты.

  • Для вывода катушки, берем провод 2*0.5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем.
  • Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т.д.
  • Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное:

  • Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится!
  • Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно.

  • Ко второму концу провода подпаиваем разъем, и наша катушка готова к применению.

При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные:

  • Ворота железные – 190 см
  • Каска – 85 см
  • Монета 5 кос СССР – 30 см.
  1. Большая катушка для импульсного металлоискателя своими руками.

Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.

Итак, процесс изготовления катушки для импульсных металлоискателей:

  • Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1.

  • При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
  • Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
  • Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
  • Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.

  • После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.

  • Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».

  • Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
  • Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
  • Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
  • С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.

Катушка для металлоискателя Пират и Clone Pi | Лучшие самоделки

Мы ранее рассказывали, как сделать металлоискатель Пират своими руками, при его изготовлении многие задаются вопросом как и из чего к нему сделать катушку, чтобы она и выглядела хорошо и была не сложной в изготовлении. Сегодня я покажу как сделать такую катушку, которая подойдёт как для Пирата так и для подобных импульсных МД, например, Clone Pi.

Для создания катушки нам понадобится:

  • Эпоксидная смола;
  • Красящий чёрный пигмент для эпоксидки, у меня это будет просто активированный уголь;
  • Плотный пенополистирол 20 мм;
  • Гайки, болты и шайбы;
  • Обмоточный провод.

Как сделать катушку для металлоискателя Пират, инструкция:

Для начала сделаем намотку катушки, для этого нужно начертить циркулем форму будущей катушки и перегородку по средине с утолщением под крепление. Затем нужно разметить контур по которому будем наматывать саму катушку, я обычно располагаю его на 1 см от внешнего контура. Далее ставим точки по этому кругу, в этих местах будем сверлить отверстия под зубочистки.

Катушка для металлоискателя Пират и Clone Pi

Итак шаблон сделали, накладываем его на фанеру или ДСП и продавливаем чем-то острым точки под сверление (я сейчас показываю на примере немного другого типа катушки но смысл такой же). Далее просверливаем в ДСП отверстия сверлом диаметром 1,5 мм и вставляем в них разломанные пополам зубочистки, острым концом в отверстия и наматываем на них обмоточным проводом обмотку датчика, количество витков зависит от диаметра катушки, в прошлой статье мы писали, как рассчитать их.

Катушка для металлоискателя Пират и Clone Pi

Катушка для металлоискателя Пират и Clone Pi

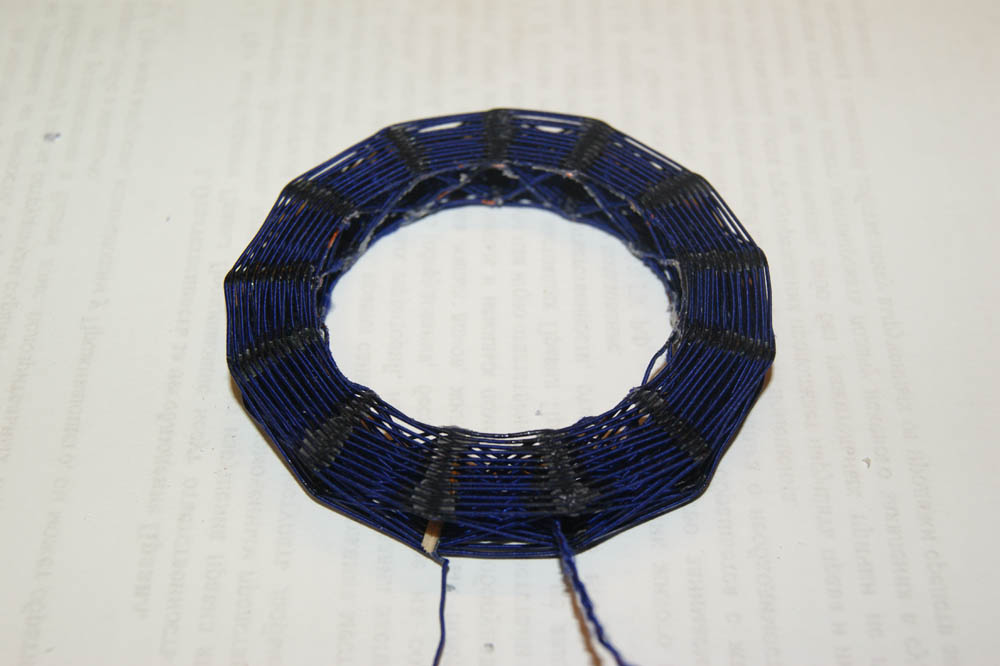

Я буду делать катушку диаметром 20 см. После намотки скрепляем витки скотчем или обвязываем ниткой и затем припаиваем кабель.

Катушка для металлоискателя Пират и Clone Pi

По средине я добавил палочку для суши для жёсткости, а далее можно катушку обмотать стеклотканью но так как я её не нашёл то обмотаю хлопковой лентой от петли размагничивания кинескопного телевизора.

Катушка для металлоискателя Пират и Clone Pi

Ушки для крепления штанги я выпилил из стеклотекстолита.

Катушка для металлоискателя Пират и Clone Pi

Дальше буду делать форму для заливки катушки, её буду делать многоразовой, разборной, чтобы в будущем ещё можно её использовать для создания катушек.

Вырезаем по шаблону в пенополистироле круг и внутренние части, э это сделал лобзиком и затем зашлифовал наждачной бумагой. Закрепляем их на ещё одном сплошном куске пенополистирола с помощью болтов с гайками и шайбами.

Катушка для металлоискателя Пират и Clone Pi

С внутренней стороны формы куда будет заливаться эпоксидный клей я всё обклеил хорошенько скотчем и затем смазал льняным маслом, чтобы эпоксидная смола хорошо отходила после застывания.

Для закрашивания эпоксидки растворил 10 таблеток активированного угля (лучше использовать побольше 15-20 штук) в 280 мл эпоксидного клея, перед этим нужно их растолочь, затем заливаем отвердитель для смолы.

Катушка для металлоискателя Пират и Clone Pi

Готовую эпоксидку заливаем в форму и оставляем на время которое указано на упаковке к клею, обычно это 1-2 суток. Толщина самой катушки получилась 11-12 см и её вес составил 300 грамм.

Катушка для металлоискателя Пират и Clone Pi

Катушка для металлоискателя Пират и Clone Pi

Форма, части которой были обклеены скотчем разобралась отлично, эпоксидный клей к ней не приклеился, в отличии от ранее мной сделанной формы которая была обклеена синей изолентой.

Катушка для металлоискателя Пират и Clone Pi

Грани катушки получились острые но их можно обрезать ножом и обработать дремелем.

Катушка для металлоискателя Пират и Clone Pi

Катушка для металлоискателя Пират и Clone Pi

Далее нужно катушку обезжирить, я это сделал с помощью бензина «Калоша» и покрасил чёрной краской из баллончика, сделал это из-за того, что катушка у меня получилась немного прозрачной, надо в следующий раз добавлять больше активированного угля.

Катушка для металлоискателя Пират и Clone Pi

Вот так выглядит готовая самодельная катушка для металлоискателя Пират, Clone Pi и других импульсных МД.

Катушка для металлоискателя Пират и Clone Pi

Поисковая катушка для металлоискателя своими руками

Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек. При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками.

Катушки, изготовленные описанными ниже способами изготовления,

подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др.).

Катушка для импульсного металлоискателя из витой пары

Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будет иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т.д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на любом рынке и компьютерном магазине). Провод состоит из 4 свитых пар провода без экрана!

Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара:

  • Отрезаем 2,7 метра провода.
  • Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки.
  • Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой.

  • Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обеих сторон, и следим, чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится:

  • Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем вовнутрь.
  • Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности:

  • Места спайки изолируем при помощи термотрубок или изоленты.

  • Для вывода катушки, берем провод 2*0.5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем.
  • Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т.д.
  • Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное:

  • Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится!
  • Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно.

  • Ко второму концу провода подпаиваем разъем, и наша катушка готова к применению.

При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные:

  • Ворота железные – 190 см
  • Каска – 85 см
  • Монета 5 кос СССР – 30 см.

    Большая катушка для импульсного металлоискателя своими руками.

    Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.

    Итак, процесс изготовления катушки для импульсных металлоискателей:

    • Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1.

    • При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
    • Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
    • Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
    • Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.

    • После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.

    • Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».

    • Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
    • Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
    • Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
    • С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.

    Изготовление катушки для импульсного металлоискателя своими руками: 97 комментариев

    Доброй ночи коллега. Будьте добры, дайте мне пожалуйста детально фото что к каким проводам соединять…..а то я малость запутался.

    Если вы о катушке с витой пары то вот фото:
    А вообще удобнее смотреть по таблице выше в статье — где О (оранжевое) — оранжевый провод, ОБ (белый с оранжевой полосой) и т.д.

    Привет. Есть такой вопрос. Хочу сделать глубинку на пират размером 60 на 60, какой провод нужно взять, и сколько витков? Спасибо.

    Здраствуйте.скажыте пожалуйста! А можна ли с помощью катушки из витой пары найти золото,серебро,медь?

    Здравствуйте. Да можно. Но учтите, что все импульсные металлоискатели не очень хорошо видят цепочки. А с монетами, кольцами другими цельнымиизделиями проблем не будит!

    Здравствуйте!
    Хочу сделать глубинную катушку на металлоискатель Астра-250… Чтобы глубина обнаружения в грунте была не менее 2,5 метров… Подскажите пожалуйста, какой диаметр самой катушки должен быть? Диаметр проволоки? И сколько витков мне нужно делать? Спасибо!

    Здравствуйте!
    Мне нужно сделать глубинную катушку на металлоискатель Астра-250… Чтобы глубина обнаружения металла в грунте была не менее 2,5 метров… Подскажите пожалуйста… Какой диаметр катушки должен быть? Какой диаметр проволоки? И какое количество витков? Спасибо!

    Добрый день. Скажите ,эту огромную катушку можно использовать на гаретт асе, количество витков останется таким же?

    Добрый день. Нет, такие катушки могут работать с импульсными металлоискателя (Клон, Tracker, Кощей, Пулсстар и т.д.) и с Кощеем 25к в нем есть отдельно импульсный режим. Аська 250 такого не умеет. Так что к Гаррет АСЕ она не пойдет!

    Доброе утро. Подскажите подойдут ли данные катушки для металоискателей ТЕРМИНАТОР ? Спасибо.

    Нет, такая катушка для Терминатора не подайдет!

    Привет. Могу я подсоединть этого большой катушку Гаррет ACE 250. Спосибо

    Здравствуйте. Если я не ошибаюсь ,то Терминатор это фирма Фрагма. они импульсные. Я сам владелец метало искателя Фрагма рам 5, так что не смотря на то что они говорят что их металлоискатели работают только с ихнеми катушками , я думаю что он должен работать и с этой катушкой.

    Вы ошибаетесь, Терминатор это не их проект, они могут или просто повторять этот металлоискатель или под его названием выпускать чтото свое!

    а вот допустим датчик для маленьких предметов .Допустим переделать кощей 5и в подводник .Типа снайперки .диаметр 10-12 см .Какие параметры чтоб цепочку найти пусть в ущерб глубине и настроить в приборе ? заранее спасибо за труды .

    С цепочками у импульсников у всех проблемы, независимо от размера катушки. Такие маленькие как 10-12 см. катушки не пробывал. А так лучший результат для поиска небольших целей показывала катушка Печатный Датчик. Она наиболее чувствительна к мелким монеткам и ювелирным украшениям, может если зделать маленькую карзинку см 10-15 результат будит еще лучше но намоточных данных для такой катушки я не встречал.

    Спасибо за схему намотки , только у меня один вопрос остался скажите пожалуйста у Кощея четыре провода на разъеме , 2 на вход 2 на выход, а как быть вашей схемой у вас два провода? как соединить?

    У кощея 5и, 2 провода на катушку и два для определения типа датчика. Эту корзинку можно подключить или вообще не соединяя контакты на определение типа датчика (Контакты2-3 в стандартном 5 пиновом разъеме) или впаяв туда резистор 30кОм и так и так работать будит нормально!

    Доброго. Подскажите а к Тесоро Тежон (импульсник 17.3 кГц) можна сделать или заказать катушку (рамку 1мх1м) для глубины, а то нужно найти на глубине свыше 3 метров медные шайбы, там их оч.много. А заявленая глубина Тежона до 2метров. Или прийдёться покупать глубинник или магнитометр. Спс

    Рамка к вашему металлоискателю работать не будит. И магнитометр вам не поможет, он видит феромагнитные металлы (т.е. черные) а медь он не увидит.
    Вам нужен глубинник, например Кощей 5И, с вот такой рамкой http://detectori.com.ua/shop/127/desc/metalloiskatel-glubinnyj-koshhej-5ig-s-glubinnoj-ramkoj-1-2-1-2-metra

    Доброго времени суток iskatel !Можете сбросить свой адрес почтового ящика ? Заинтересовался Кщеем-5ИМ, а он оказывается снят с призводства. А корзинка для Кощея может быть исполнена не из эмальпровода ,а из многожильного медного такого же сечения в ПВХ изоляции ?
    Заранее благодарен .Петрович

    Написал вам на Имеил!

    можно изготовити катух на МД Сенатор.

    у меня схема на базе 3к561ле5, очень простая,3 кандера,3 сопротивления ,одно переменное и1транз.кт315б.катуха диам.30см. Досталась по случаю.,(один чел выбросил после «ремонта» ),я подобрал,дал питание-труп . Всю распаял ,монтаж был на куске нефольг.гетин. Малость покумекав,решил задачу из этого материала.нарисовал ,спаял,дал 9в.-работает.очень стабильно.но чуйка слабовата,кусок железа с 1кг видет см на30,ведро -60см.,а на мелочь типа болт с ук.палец,шайба диам.2-3см не пикнет,алюм,медь -аж завывает до свиста. Нужда заставляет рыть землю,мой единственный заработок в нашей глуши.по молодости малость конструировал,но по звукотехнике,а вот с ми не сталкивался. я благодарен тем,кто нашел время и уделил внимание моему «роману»,но суть в другом… Железа много,но мой ми плохо видет глубже 30см,помогите увеличить чутье.
    Заранее низкий поклон! Иван .54года.

    То есть сам провод должен быть НЕ экранированым? И как себя даная катушка ведёт на Traker PI 2?

    Нормально себя ведет! а вы видели импульсные металлоискатели с экранированными проводами.

    Не пойму. А почему моё соо не отсылается?

    Первое сообщение от пользователя, должно пройти модерацию… Дальше все сообщения будут добавлятся нормально..

    Обращаюсь ко всем понимающих толк в конструировании, в частности МД и катушек к ним. Особо имею желание пообщаться с ИСКАТЕЛЕМ. Есть много вопросов и некоторые соображения. Может я от Вас чего — то возьму, а быть может и Вам кой — чего пригодится. Если ДА, то плиз координаты в личку: мыло, а еще лучше Скайп.

    Доброго времени суток какую катушку посоветуете на мд. фортуна?

    Доброго времени суток, подскажите пожалуйста какой провод, сколько витков и какой должен быть диаметр глубиной катушки на металлоискатель фантом, для поиска крупных предметов, что бы не сробатывала на гвозди, болты и так далее.
    Заранее спасибо за ответ.

    Что можете сказать о таких характеристиках катушки Пирата

    Диаметр — 30 см…
    3 витка витой пары с последовательной распайкой..
    сопротивление — 5.5 Ом

    Возможно, кто-то имел опыт за катушкою из витой пары ?

    Ребята намотал катушку для кощей5и по инструкции 1.2*1.2метра нету тех показателей кто может подскажите пожалуйста как можно исправить

    А ваш металлоискатель увидел ее как глубинную? вы установили перемычку, или переключатель для определения типа датчика?

    Подойтет первая катушка на пирата?

    хотелось бы поинтересовать возможно ли из fit детектора 3 в 1 сделать металоискатель для монет либо чего по более?Заранее спасибо!

    Имею военный прибор ИМП 1971 года, неисправна катушка кто знает как сделать на этот прибор самодельную катушку?

    Доброго времени суток, подскажите пожалуйста сколько витков проволки и какой должен быть диаметр глубиной катушки на металлоискатель пират, для поиска крупных предметов на большой глубене?
    Заранее спасибо за ответ.

    Доброго времени суток, подскажите ,пожалуйста, какой провод, сколько витков и какой должен быть диаметр глубинной катушки на металлоискатель «Геосканер М45» для обнаружения объекта на глубине до 8 метров.
    Заранее спасибо за ответ.

    При изготовлении металлоискателя можно убедиться, что основным элементом такой конструкции является катушка. Как правило, эта деталь состоит из медного провода. С помощью специальных импульсов, исходящих катушки, в грунте различной плотности можно идентифицировать металлические предметы.

    Катушка металлоискателя представляет собой довольно простой элемент, поэтому сделать ее намотку самостоятельно будет не сложно. В качестве основы для работы можно взять детектор металлов «Малыш FM2». Катушка этого прибора должна быть намотана довольно точно. Опытные люди смогут сделать подобную работу самостоятельно. Новичку же лучше воспользоваться специализированным программным обеспечением. Для этого необходимо скачать, размещенный в конце статьи, файл программы Coil32.

    Индуктивность катушки металлоискателя измеряется в единицах микрогенри. По схеме детектора это значение должно составлять 2290 mkH. Существует и инструкция по подбору толщины провода в зависимости от диаметра элемента.

    В случае, если в наличии есть только провод с определенным сечением, а размер катушки нужен больше (или меньше), тогда на помощь приходит специальная программа. При запуске Coil32 должно появиться окно, которое показано на следующем рисунке:

    В окне запущенной программы нужно нажать кнопку «PLUGINS», в открывшемся меню выбирают параметр «Multi loop». В этом подразделе должны отображаться необходимые для работы катушки. Если все выполнено последовательно, то на экране компьютера должно появиться окно:

    В этом окне подробно изложено, какой диаметр провода подходит для определенного каркаса. Тут также можно найти значения параметра «Индуктивность».

    Перед началом работ нужно выставить в ячейках необходимые параметры:

    • индуктивность – 2290 mkH;
    • толщина провода – 0,4 мм;
    • оправа катушки – 111 мм.

    После ввода этих параметров в окне программы потребуется нажать соответствующую кнопку для вычислений. Нужная информация появится справа, и будет иметь вид как на следующем рисунке:

    Самостоятельный расчет параметров для намотки катушки металлоискателя с помощью соответствующего программного обеспечения покажется довольно легко. Программа сама определит для каждого диаметра и значений индуктивности оптимально подходящие сечение провода. Программа Coil32 доступна для скачивания в архивном файле.

    Подошла очередь к самой кропотливой детали металлоискателя «Шанс» – поисковой катушки. Хотя, по многочисленным отзывам в Интернете, «Шанс» может работать с катушками любых импульсных металлоискателей, но для правильной обработки дискриминации и селекции, нужно изготовить катушку как можно ближе к параметрам катушки автора. В результате должна получиться катушка с малой паразитной ёмкостью, со следующими параметрами: L = 400 uH, R = 1,7 Ohm.

    В авторском варианте каркас катушки изготавливался из оргстекла, толщиной 4 мм, у меня будет использоваться 5 мм гетинакс.

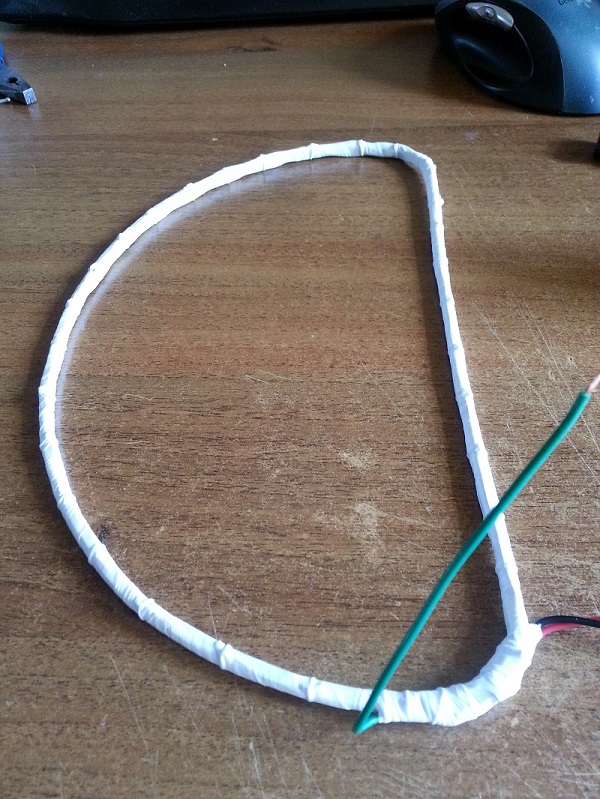

    Вот так выглядит готовая поисковая катушка. Она состоит из 2-х частей, по 24 и 18 витков.

    Для намотки катушки необходимо расчертить каркас и сделать в нём запилы. Легче всего будет распечатать и вырезать данный шаблон, приложить его к будущему каркасу и сделать заметки для запилов.
    Синим и красным цветом обозначил размеры частей катушки, зелёным — запилы.

    В итоге должен получится вот такой каркас.

    Вот мой каркас (я немного переусердствовал с запилами, пришлось исправлять спичками).

    Для намотки катушки использовал эмалированный провод диаметром 0,8 мм.

    В начале начинаем мотать часть катушки с 24 витками.

    Что бы был понятен принцип намотки, посмотрите на рисунок, так выглядит один виток. Коричневым с красными стрелками обозначена часть витка, которая нам видна, пунктиром обозначена часть витка, которая находиться на обратной стороне каркаса.

    Вот так будет мотаться виток, если посмотреть на катушку с торца каркаса. Здесь коричневым обозначен каркас с запилами, чёрным — виток провода. Витки мотаются «змейкой».

    Вот так выглядит первый виток на моём каркасе.

    Далее продолжаем так же мотать 2-й виток.

    А это со стороны торца каркаса, чёрным обозначен первый виток, красным — второй.

    И так далее, пока не будет намотано 24 витка.

    В итоге должно выглядеть вот так. Поскольку витки мотаются «змейкой», с одной стороны каркаса мы сможем увидеть только половину витков (12 шт.), вторая половина будет на обратной стороне.
    Намотав первую часть катушки, переходим ко второй, содержащей 18 витков. Продолжаем мотать по такому же принципу, только на других запилах (у меня подложены спички, поскольку переусердствовал с запилами). В итоге на каждой стороне каркаса должно быть по 9 витков.

    Вот так я вывел 2-й конец катушки.

    Вот так в конечном итоге будет выглядеть поисковая катушка.

    Измерить индуктивность у меня пока нет возможности, но сопротивление такое же как и у катушки автора – 1,7 Ом.

    На этом всё, следующая часть про изготовление штанги для металлоискателя.

    Катушка для пирата своими руками

    Описание сборки металлодетектора Пират своими руками, 3 вида подходящих плат, ответы на популярные вопросы о правильной пайке. 3 нюанса о спайке плат +ТЕСТ для сомо проверки.

    1. Какие схемы наиболее подходят для использовании на металлоискателе?

    а) Транзисторная или NE555.

    б) КР 1006 ВИ1, NE555 или Am2504.

    1. Какую схему предпочтительнее всего использовать для установки на Пират и почему?

    а) Транзисторную — она увеличит радиус действия прибора.

    б) NE555, поскольку она обеспечит лучшую стабильность при работе.

    1. Какой источник питания подключают к плате для работы металлоискателя?

    а) Одну батарейку типа Крона.

    б) Четыре батарейки Крона, что соединены параллельно.

    в) Один аккумулятор.

    1. При сборке аппарата на транзисторе, что обозначает резистор R1?

    а) Частота генерации.

    б) Длительность импульса.

    Ответы:

    1. а) Для сборки металлоискателя своими руками желательно использовать транзисторную плату или NE555.
    2. б) Для установки на детектор желательнее использовать плату NE555. Так значительно стабилизируется работа оборудования.
    3. б), в) Для нормального функционирования металлодетектора применяют источник питания в виде четырех батареек Крона, соединённых между собой или одного аккумулятора. Оба источника подходящие, но для простоты ставят аккумулятор и не тратят времени на соединение батареек.
    4. а) R1 на транзисторе означает частоту генерации. Длина импульса обозначается, как R2.

    Определение: Металлоискатель Пират (МП) – прибор импульсного типа, с понятной для самостоятельной сборки схемой. Металлодетектор состоит из небольшого количества элементов и катушки.

    Если использовать катушку в 280 мм, тогда монеты находятся на расстоянии до 20 см, а крупный металл – до 1,5 метра.

    Название металлоискатель получил от изготовителей схемы – PI, что означает импульсные действие. RAT — это «Радио скот» — вебсайт изготовителей.

    Многих искателей интересует, как настроить Металлоискатель Пират на монеты. Самостоятельно собранный аппарат не различает металлы и монеты на расстоянии, но с помощью него учатся разыскивать металлические детали. Для новичков это хороший опыт. Также большое преимущество модели Пират — простота сборки и то, что все компоненты просто найти. К тому же детали стоят недорого, и продаются в любом радиомагазине.

    Также на Пират необязательно устанавливать различные программируемые элементы, а это очень сильно упростит жизнь радиолюбителям. Даже если человек крайне поверхностно знаком с процессом сборки электрического оборудования, для него не составит особого труда своими руками собрать металлоискатель.

    Как сделать Металлоискатель Пират своими руками? Проходим тест и следуем инструкциям.

    Список деталей для металлоискателя Пират для схемы NE555

    Этот набор радиодеталей для сборки Металлоискателя Пирата подойдет для схемы NE555.

    Радиодетали очень просто найти в старой электронике. А если не хватает – есть много специализированных магазинов.

    Также для сборки нужно найти дополнительные детали и инструмент:

    1. Провод, что будет наматываться на катушку. Подойдет ПЭВ 0,5.
    2. Микросхема NE555. На ней будет устанавливаться узел для передачи.
    3. Пластиковый материал для изготовления корпуса.
    4. Скотч или изолента.
    5. Маленький паяльный аппарат.

    Найдя все необходимое просто собрать Металлоискатель Пират своими руками в домашних условиях.

    2 подробные схемы для сборки МП своими руками

    Чтобы собрать металлоискатель Пират, используют 2 схемы. Для первого варианта нужно найти микросхему NE555 — ее использовали в советские времена и она являлась аналогом КР 1006 ВИ1.

    NE555

    Но если не получается найти NE, тогда используют схему на транзисторах. Желательно всё-таки попробовать раздобыть NE555, поскольку стабильность техники значительно увеличится.

    Транзистор

    Если есть желание собрать аппарат на транзисторе, тогда придется подобрать также длительность и частоту. Такие транзисторы имеют разнообразные параметры. Нужно применять осциллограф. Резистор R1 — частота генерации. R2 — дальность импульса.

    2 печатные платы металлоискателя Пират: разбираем по полочкам

    Плата для NE555 Плата на транзисторах

    После спайки платы, нужно подсоединить питание.

    Если есть желание, можно применить Кроны, подсоединенные друг к другу. Достаточно 4 штук для нормального функционирования. Но проще подключить один аккумулятор (9Вольт).

    В варианте использования батарейки нужно учитывать, что одной будет недостаточно, поскольку напряжение станет часто падать, а это вызовет сбой настройки.

    Если изучить спаяную готовую плату, то необходимо посмотреть на конденсаторы, расположенные с левой стороны. Они пленочные, имеющие большую термостабильность. Если установить их, то это положительным образом повлияет на стабильность аппарата.

    Еще варианты плат:

    1. Печатная плата на МП на tl072.
    2. Печатная плата на МП sprint layout.
    3. МП и микросхема с гуном.
    4. К157уд2. Иногда люди интересуются, чем заменить к157уд2 в МП. Подойдет плата КР1434УД1А.

    3 нюанса изготовления катушки корзины для МП своими руками

    Катушку для МП своими руками изготовить не сложно. Большая точность сборки катушки не играет большой роли, если используется она на импульсном оборудовании. Не все знают, как намотать катушку на МП – просто наматывается на двухсотмиллиметровую оправку или немного меньше. Необходимо использовать 25 витков эмальпровода с диметром в 0,5 мм.

    1. Витки потребуется обработать при помощи изоленты.
    2. Для увеличения глубины поиска металлов, наматывают катушку 270 мм — 22 витка этим же проводком.
    3. Чтобы рассчитать катушку, желательно изучить таблицу параметров для разных размеров. Лучше использовать провод, имеющий диаметр в 0,5-0,6 мм. Но если их найти не удалось, тогда подойдет и 0,4 мм. В таблице указаны диаметры датчика, количество витков, диаметр сечения/проводка, индуктивность и сопротивление.

    Схема параметров

    Посмотрите на картинке – 5 нюансов изготовления корпуса

    Чтобы работа Металлоискателя Пирата происходила без перебоев, катушку закрепляем в корпусе, что не содержит никакого металла. На изображении автор работы использовал полипропиленовую рубку. Это очень хороший вариант без использования металла внутри. В таком вопросе мастерам предоставляется полная свобода творчества – главное, чтобы не было никакого металла.

    Корпус из полипропилена Изолента

    Применяют любой корпус, изготовленный из пластикового материала. Также некоторые люди, чтобы сэкономить время, обматывают изделие изолентой или скотчем. Но такой вариант смотрится не слишком эстетично, а потому желательнее все же взять за основу пластиковую трубку – выбор очень широкий и найти подходящую не составит труда в ближайшем магазине для сантехники.

    Корпус

    Изготавливая пластиковое обрамление, полностью исключаем удары о грунт и траву на месте поиска металлических деталей. Корпус для катушки МП можно найти в сети. Многие эстеты заказывают изделия, применяемые на заводских агрегатах и ставят на свою самоделку – таким образом добиваясь эстетической красоты изделия.

    Без металла

    При сборке катушек нужно избегать применения металла – он помешает работе над поисками и своей цели добиться не выйдет. Это крайне негативно скажется на оборудовании. Выводы от катушки необходимо падпаять к проводу с несколькими жилами. Он должен иметь диаметр сечения в 0,5 мм или чуть больше. В идеале это должны быть несколько проводов, свитых между собой.

    Самодельная катушка для МП готова. Собрать Металлоискатель Пират своими руками не так сложно, как может показаться. И не стоит забывать, что в первую очередь металлодетектор изготавливается для конкретной цели – поиска металла. И потому выбирать некое особое оформление катушки – лишнее. Над этим следует задумываться только эстетам и перфекционистам. Обмотанная скотчем катушка даст такой же результат, как и деталь в заводском корпусе.

    Металлоискатель «Пират» своими руками

    2 нюанса о настройке и работе с оборудованием

    Если металлоискатель собран без ошибок, то настраивать его практически не нужно. Многие задаются вопросом, как увеличить чувствительность Металлоискателя Пират. Этого можно добиться, когда в колонке начнут звучать небольшие щелчки. Когда случается в крайних точках резистора, то значение R12 изменяем в среднее положение. Повысить чувствительность МП можно только так.

    Осциллограф контролируют: частоту генератора, длительность импульса. Импульс равняется 130-150 мкс, а идеальная частота – 120-150 Гц.

    Работа с металлоискателем

    Включаем. Потребуется выждать полминуты для стабилизации, после этого резистор R13 необходимо настроить. После всех манипуляций, начинаем поиск металла.

    Как избежать 4 ошибок

    Металлодетектор Пират — простой прибор, а потому у него не может возникнуть много неисправностей и они быстро устраняются.

    1. Когда возникает перегрев или некорректная работа прибора, необходимо сразу же удостовериться в правильности номиналов всех деталей, сборки.
    2. Бывают ситуации, когда звук от прибора исходит, но на металлы он не реагирует. Причина в Т1, или диоде D1. Чтобы устранить неисправность, то детали придется заменить на исправные.
    3. Происходит нагрев IRF740. Нужно осмотреть резистор R6. Если на нем верный номинал, то понижаем его. К примеру, когда был 150ом, то ставим на 100ом. Чтобы более качественно решить проблему, используем переменный резистор с показателем в 200ом. Далее следует выбрать такое сопротивление, чтобы IRF740 перестал нагреваться. После нужного подбора сопротивления, производим запайку.
    4. Нагревается Т3, или же сгорел. Такая неприятность случается из-за того, что мастер выбрал неверный динамик. Сопротивление хорошего динамика должно составлять 8ом, мощность – о,5 w.

    Применение подобных советов в большинстве случаев помогает справиться со всеми проблемами.

    Еще важно знать 3 нюанса о спайке плат

    Чтобы спаять провода и платы, нужно знать о нескольких важных нюансах работы:

    1. Перед началом операции, обязательно нужно подобрать подходящий паяльник. Диапазон оборудование для пайки плат составляет 15-30 Ватт. Выше использовать нельзя, иначе плата сгорит. Идеально для работы подойдет акустический агрегат из-за своих малых размеров и низкой степени нагрева.
    2. Чтобы качественно спаять плату, ее нужно очень хорошо очистить. Так добиваются прочного соединения. Для обработки готовится мыльный раствор, а после вся поверхность протирается салфеткой. Металл после обработки качественно вытирается от мыла. Иногда на платах заметны плотные отложения – их убирают специальным составом, продающимся в магазине для электриков. Участок нужно очень хорошо зачистить, пока не появится блеск.
    3. Контакты на плате нужно правильно располагать. Сначала присоединяются мелкие резисторы, а затем переходим на большие детали.

    ТОП-3 паяльника для плат

    Для качественной обработки платы, следует применять паяльный аппарат. Лучшие фирмы изготовители:

    1. Ersa — немецкая фирма. Пальники дорогие и приобретать нужно для профессионального использования.
    2. Китайские аппараты Quick не уступают по качеству, но цены гораздо ниже.
    3. Бюджетный вариант Luckey. Идеально подходит для новичков.

    Ответы на 5 часто задаваемых вопросов о пайке плат

    1. Сколько времени нужно держать паяльник для надежной фиксации? – 3-4 секунд достаточно.
    2. Припоя много нужно добавлять? – Главное – покрыть им полностью контакт. Если капля это сделает, то такого количества хватит.
    3. Каким цветом должна быть пайка – блестящая или матовая? – Ближе к первому варианту.
    4. Нужно применять средства защиты? – Обязательно надеваем очки, чтобы горячая деталь не попала в глаз.
    5. Какую температуру выдерживает микросхема? – Не больше 230 градусов.

    Все детали для Металлоискателя Пират своими руками собрать легко, если следовать инструкции. Отзывы и характеристика на МП по большей части положительные.

    Если остались неясности по изготовлению Металлоискателя Пират своими руками, то подробная видео инструкция в интернете ответит на оставшиеся вопросы.

    Самодельный МП, сделанный своими руками, отлично подойдет для новичка.

    В этой подробной статье поговорим о том, как сделать металлоискателе пират самому и своими руками, мы разберем все по полочкам, все аспекты его сборки. Начиная от принципа действия, до перечня популярных неисправностей.

    Для начала немного истории, от куда взялся этот прибор, каковы отзывы копателей и посмотрим на его характеристики.

    Pirat – это вовсе не завоеватель морских далей, а такое сокращение. PI – означает что этот металлодетектор импульсный, а rat – сайт автора данного мд, radioscot. Что касаемо отзывов, то пират завоевал славу простого и не дорогого прибора, обычно начинающие создатели детекторов начинают с его. Надежность зависит от автора и качества его сборки. После сборки, он сразу готов к работе, в настройке не нуждается.

    Характеристики металлоискателя пират:

    Здесь так же много зависит от создателя этого прибора, использованных деталей и диаметра катушки. Приведем, в качестве примера, заявленный автором значения:

    • Напряжение питания 9 – 12 вольт.
    • Потребляемый ток 30-40 мА.
    • Глубина обнаружения монеты(25мм) – 20 см.
    • Глубина обнаружения крупных металлов – 150 см.

    Список нужных деталей, для металлоискателя пират ,приложен в виде изображения ниже. Все эти радиодетали достать не трудно, за исключением микросхемы компаратора, она относительно редкая, но в магазинах ее найти можно, достаточно их и в старой советской технике. Теперь вопрос какие нужны детали отпал, поехали дальше.

    Схема металлоискателя пират

    Классическая принципиальная схема пирата состоит на микросхеме ne555, вот ее рисунок.

    Схема металлоискателя пират на NE555

    Эта электросхема состоит из 2-ух блоков — генератора импульсов и компаратора. Вкратце, принцип работы таков: генератор импульсов посылает свои импульсы на один вход компаратора, а на второй вход компаратора подается импульс с катушки. Если на двух входах компаратора есть сигналы, то и на его выходе он тоже есть, сигнал с выхода идет на динамик, и он оповещает нас – металл тут. Кроме того, в интернете есть схемы, мд пират с использованием микросхем tl072 и к561ла7. Конкретной информации по к561ла7 найдено не было, поэтому если есть что сказать по этому поводу, ждем в комментарии, обязательно добавим к статье.

    Схема металлоискателя пират на транзисторах

    Это второй вариант схемы от разработчика. В качестве генератора тут используется не микросхема, а транзисторы, в оригинальном варианте советские KT-361 и KT-361. Но никто не запрещает эксперименты, иные транзисторы, похожие по параметрам, хорошо подойдут.

    Схемы микроконтроллерных версий: пират 2, пират 3, пират 4, прилагаться не будут. Что касаемо схемы на золото, то тут не нужно каких-то отдельных манипуляций. Достаточно собрать обычный пират и испытать его, он должен реагировать на любые металлы. Некоторым нужно скачать схемы для печати, вы можете кликнуть на изображение и сохранить себе на компьютер. Если вы сделали переделку схемы своими руками, то будем рады добавить ваш вариант в статью.

    Вот мы подробно и поговорили о схеме металлоискателя пират.

    Плата металлоискателя пират

    Раз от автора есть два варианта схемы, следовательно, есть и два варианта печатной платы. Вот изображение платы на ne555:

    Плата на транзисторах

    Вот, кстати, плата на tl072, если кому это интересно. На SMD деталях.

    • На транзисторах — 30×76.
    • На NE555 — 30×80.
    • SMD на TL072 — 26×35.

    Катушка для металлоискателя пират

    Теперь поговорим о том, как сделать катушку для металлоискателя пират своими руками.

    Есть много вариаций намотки катушки. Классический вариант – это взять провод ПЭВ 0.5 и намотать 25 витков на какой-нибудь оправе, радиусом 19-20 см. Запаивать рекомендуется напрямую, а как вся схема заработает, начинать экспериментировать с различными штекерами и переходниками. Если вы любите скрутки – их быть не должно, от этого очень зависит чувствительность.

    Некоторые, делают катушку для металлоискателя пират, из витой пары. Это очень хороший вариант катушки. Чтобы сделать ее, нам нужно примерно 2.5 – 2.7 провода витой пары. Находим средину и делаем отметку, после делаем кольцо и тоже отмечаем как на рисунке ниже. Все это дело фиксируем и начинаем огибать кольцо концами с двух стороны. Делать это нужно плотно, без зазоров. Должно получиться около 3ех витков.

    Распиновка проводов для катушки из витой пары

    Глубинная катушка для металлоискателя пират.

    Для повышения глубины и чувствительности металлоискателя пират, нужно грамотно сделать катушку. Методика такова:

    1. Наматываем 25 витков.
    2. Тестируем, отматывая по одному витку и отрезая их, чувствительность будет повышаться.
    3. Находим тот момент, когда чувствительность начнет не возрастать, а понижаться.
    4. Высчитываем число витков и наматываем новую катушку с этим количеством витков + 1 или 2 витка.
    5. Максимальная чувствительность достигнута.

    Так и повышается чувствительность пирата. Очень много так же зависит и от качества дорожек. Еще можно поиграться с резистором R7.

    Параметры при которых была достигнута максимальная глубина:

    • Количество витков — 10.
    • Сопротивление катушки – 2 Ома.
    • Толщина проволоки – 0.45.
    • Диаметр – 20 см.
    • Резистор R7 – 75 Ом.

    Настройка металлоискателя пират

    Не нуждается в спец настройке. Достаточно собрать плату и включить его. После 5-10 сек он начинает издавать звуки. Переменными резисторами настраиваем этот звук до щелчков — готово, это максимальная чувствительность, лопату в руки и вперед.

    Металлоискатель пират не работает

    Разберем перечень неисправностей, их причины и способы их устранения.

    Неисправность: После сборки не издает признаков жизни.

    Устранение: если вы паяли паяльными пастами или какими-либо кислотами, настоятельно рекомендуется протереть плату спиртом и просушить. Если это не помогает, то нужно проверять каждую деталь на исправность, это основные причины.

    Неисправность: Греется NE555 или другая деталь.

    Устранение: проверяем дорожки на наличие замыканий, проверяем номиналы и исправность всех деталей. Посмотрите советы из первой неисправности, пройдитесь по ним.

    Металлоискатель пират с дискриминацией металлов

    Мд пират, в оригинальной схеме от автора, никогда не сможет быть с дискриминацией. Т.к он является импульсным, то дискриминацию тут прикрутить некуда. Можно сделать на микросхемах и контроллерах – но будет ли это пират? Я думаю, что нет.

    Металлоискатель пират подводный

    Обычно собранный пират, уже готов к подводной охоте. Главное хорошо изолировать корпус и катушку — всю электронную часть. Ну и нужно придумать что-нибудь с индикацией. Если вы конечно не будут нырять с ним — то все можно оставить как есть, но вот под водой, звука вы не услышите. Обычно, для таких целей, делают световую индикацию.

    Модернизация металлоискателя пират

    Т.к пират очень прост, на него очень легко можно наслаивать различные примочки и улучшение. Некоторые из них, мы сейчас рассмотрим.

    На пирата очень просто прикрутить тональный звук, схему и печатную плату вы увидите ниже.

    Схема контроля разряда аккумулятора

    Вот несколько улучшений, используй на здоровье.

    Заключение: вот мы и разобрались как сделать самому металлоискатель пират. Статья достаточно полная, но, как и все – несовершенна. Если у вас есть дополнения к ней, то ждем в комментариях ниже.

    Жми «Нравится» и получай только лучшие посты в Facebook ↓

    Металлоискатель Пират – один из лучших металлоискателей для новичка. Он прост и параметры удивляют. Однако всегда хочется добиться от устройства большего, как-то его улучшить. Вот я для данного металлоискателя сделал катушку 2 в 1. Просто пробовал, даже не думал, что характеристики улучшатся.

    Когда сделал, то параметры поиска получились такие: 5 руб чистая чувствительность на 20 см, монетка из под водки (серебрянная) диаметром 12 мм чистая чувствительность на 15см (с щелчками 17-18 см). То есть цветные металлы (типа серебра и золота) данный металлоискатель видит лучше, чем, например, никель. И ещё, важной характеристикой данной катушки (кроме усиленной чувствительности)-вся катушка равномерно видит металлы, по сравнению, с обыкновенной (по ободу видит лучше, а в центре хуже, и не такая чуйка).

    Параметры катушки: большая катушка: оправа 20 см, намотано 20 витков;Меньшая катушка: оправа 9 см 5 витков. И обе катушки намотаны проводом 0,6 мм и подключены последовательно, получается одна катушка. И для крепкости я обе катушки плотно замотал нитками и полил их секундным клеем, но можно и лаком. Вот фото:

    Далее я сделал форму из пенопласта. В начале мы должны наметить контур и по этому контуру отковырять пенопласт примерно так:

    Потом я бор машинкой выравнивал эти горы, образовавшиеся при отдирании пенопласта, правда получилось не совсем ровно, но ничего после заливки катушка обработается.

    Потом я вырезал из текстолита "уши" и сделал в них отверстия под пластиковый болт, а потом залил эпоксидной смолой.

    Только используйте ОБЫЧНУЮ ЭПОКСИДКУ! Если будете использовать быстро отвердевающюю, то она пока вы ее мешаете встанет за пол минуты, и нагреется очень сильно! У меня обычная нагрелась, пенопласт просел, но катушка успела схватиться поэтому она не поменяла форму. Дальше вытаскиваем засохшую катушку из пенопласта и обрабатываем бор машинкой и болгаркой. Получилась вот такая конфетка:

    Дальше я решил разъём для отсоединения катушки от провода залить в катушку. Обычное гнездо и разъём, на 2 контакта. Для разъема паз я выточил бор машинкой.

    Далее подключаем проводники от катушки к разъёму и заливаем их эпоксидкой. Тут можно применять быстросохнущую

    Далее мы должны сделать канавку между "ушами" чтобы там свободно ходил пластиковый тройник из пластиковой сантехнической трубы, который я заранее обработал под нужный размер.

    Теперь снимаем тройник, заляпываем скотчем разъём и красим черной краской из болончика.

    На мой взгляд катушка получилась очень хорошей как в действии так и и с виду. Надеюсь, эта статья многим поможет модернизировать своего Пирата.

    Изготовление катушки для импульсного металлоискателя своими руками. Как проверить катушку зажигания (бобину) на автомобиле Выводы катушки из

    Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек . При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками.

    Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др.).

    1. Катушка для импульсного металлоискателя из витой пары

    Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будет иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т.д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на любом рынке и компьютерном магазине). Провод состоит из 4 свитых пар провода без экрана!

    Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара:

    • Отрезаем 2,7 метра провода.
    • Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки.
    • Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой.
    • Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обеих сторон, и следим, чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится:

    • Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем вовнутрь.
    • Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности:

    • Места спайки изолируем при помощи термотрубок или изоленты.

    • Для вывода катушки, берем провод 2*0.5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем.
    • Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т.д.
    • Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное:

    • Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится!
    • Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно.

    • Ко второму концу провода подпаиваем разъем, и наша катушка готова к применению.

    При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные:

    • Ворота железные – 190 см
    • Каска – 85 см
    • Монета 5 кос СССР – 30 см.
    1. Большая катушка для импульсного металлоискателя своими руками.

    Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей . Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.

    Итак, процесс изготовления катушки для импульсных металлоискателей:

    • Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1.

    • При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
    • Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
    • Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
    • Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.

    • После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.

    • Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».

    • Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
    • Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
    • Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
    • С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.

    Стандартная конструкция катушки индуктивности состоит из изолированного провода с одной или несколькими жилами, намотанными в виде спирали на каркас из диэлектрика, имеющего прямоугольную, цилиндрическую или форму. Иногда, конструкции катушек бывают бескаркасными. Наматывание провода производится в один или несколько слоев.

    Для того, чтобы увеличить индуктивность, используются сердечники из ферромагнитов. Они же позволяют изменять индуктивность в определенных пределах. Не всем до конца понятно, для чего нужна катушка индуктивности. Ее используют в электрических цепях, как хороший проводник постоянного тока. Однако, при возникновении самоиндукции, возникает сопротивление, препятствующее прохождению переменного тока.

    Разновидности катушек индуктивности

    Существует несколько вариантов конструкций катушек индуктивности, свойства которых определяют и сферу их использования. Например, применение контурных катушек индуктивности вместе с конденсаторами, позволяют получать резонансные контуры. Они отличаются высокой стабильностью, качеством и точностью.

    Катушки связи обеспечивают индуктивную связь отдельных цепей и каскадов. Таким образом, становится возможным деление базы и цепей по постоянному току. Здесь не требуется высокой точностью, поэтому, для этих катушек используется тонкий провод, наматываемый в две небольшие обмотки. Параметры данных приборов определяются в соответствии с индуктивностью и коэффициентом связи.

    Некоторые катушки используются в качестве вариометров. Во время эксплуатации их индуктивность может изменяться, что позволяет успешно перестраивать колебательные контуры. Весь прибор включает в себя две последовательно соединенных катушки. Подвижная катушка вращается внутри неподвижной катушки, тем самым, создавая изменение индуктивности. Фактически, они являются статором и ротором. Если их положение изменится, то поменяется и значение самоиндукции. В результате, индуктивность прибора может измениться в 4-5 раз.

    В виде дросселей используются те приборы, у которых при переменном токе отмечается высокое сопротивление, а при постоянном - очень низкое. Благодаря этому свойству, они используются в радиотехнических устройствах в качестве фильтрующих элементов. При частоте 50-60 герц для изготовления их сердечников применяется трансформаторная сталь. Если частота имеет более высокое значение, то сердечники изготавливаются из феррита или пермаллоя. Отдельные разновидности дросселей можно наблюдать в виде так называемых бочонков, подавляющих помехи на проводах.

    Где применяются катушки индуктивности

    Сфера применения каждого такого прибора, тесно связана с особенностями его конструкции. Поэтому нужно обязательно учитывать ее индивидуальные свойства и технические характеристики.

    Совместно с резисторами или , катушки задействованы в различных цепях, имеющих частотно-зависимые свойства. Прежде всего, это фильтры, колебательные контуры, цепи обратной связи и прочее. Все виды этих приборов способствуют накоплению энергии, преобразованию уровней напряжения в импульсном стабилизаторе.

    При индуктивной связи между собой двух и более катушек, происходит образование трансформатора. Эти приборы могут использоваться, как электромагниты, а также, как источник энергии, возбуждающий индуктивно связанную плазму.

    Индуктивные катушки успешно используются в радиотехнике, в качестве излучателя и приемника в конструкциях кольцевых и , работающих с электромагнитными волнами.

    При изготовлении металлоискателей любых типов особое внимание следует уделять качеству поисковой катушки (катушек) и точной ее настройке на рабочую частоту поиска. От этого сильно зависит дальность обнаружения и стабильность частоты генерации. Часто случается, что при правильной и вполне работоспособной схеме частота «плавает», что может, конечно, объясняться и температурной нестабильностью применяемых элементов (в основном конденсаторов). Я лично собрал не один десяток разных металлоискателей и на практике температурная стабильность пассивных элементов все же не обеспечивает гарантированной стабильности частоты если сама поисковая катушка сделана небрежно и не обеспечена ее точная настройка на рабочую частоту. Далее будут даны практические рекомендации по изготовлению качественных катушек-датчиков и их настройке для однокатушечных металлоискателей.

    Изготовление хорошей катушки

    Обычно катушки металлоискателей мотают «внавал» на какой-либо оправке – кастрюле, банке и т.д. подходящего диаметра. Затем обматывают изолентой, экранирующей фольгой и снова изолентой. Такие катушки не обладают необходимой жесткостью конструкции и стабильностью, очень чувствительны к малейшей деформации и сильно меняют частоту даже при простом сдавливании пальцами! Металлоискатель с такой катушкой придется то и дело подстраивать и от ручки-регулятора ваши пальцы будут постоянно в больших болючих мозолях:). Часто рекомендуют такую катушку «залить эпоксидкой», но куда ее, эпоксидку, заливать, если катушка бескаркасная?.. Могу предложить простой и легкий способ изготовления качественной катушки, герметичной и стойкой ко всякого рода внешним воздействиям, обладающей достаточной жесткостью конструкции и, к тому же, обеспечивающей простое крепление к палке-штанге без всяких кронштейнов.

    Для каркаса катушки можно сделать, используя пластиковой короб (кабель-канал) подходящего сечения. Например, для 80 – 100 витков провода сечением 0,3…0,5 мм вполне подойдет короб сечением 15 Х 10 и меньше, в зависимости от сечения вашего конкретного провода для намотки. В качестве намоточного провода подойдет одножильный медный провод для слаботочных электрических цепей, продается в бухтах, типа CQR, КСПВ и т.д. Это медный нелуженый провод в полихлорвиниловой изоляции. Кабель может содержать от 2-х и более одножильных проводов сечением 0,3 … 0,5 мм в изоляции разных цветов. Снимаем внешнюю оболочку кабеля и получаем несколько нужных проводов. Такой провод удобен тем, что исключает возможность короткого замыкания витков при некачественной изоляции (как в случае провода с лаковой изоляцией марок ПЭЛ или ПЭВ, где мелкие ее повреждения на глаз не видны). Чтобы определить, какой длины должен быть провод для намотки катушки, нужно длину окружности катушки умножить на количество ее витков и оставить небольшой запас для выводов. Если нет отрезка провода нужной длины, можно сделать намотку из нескольких отрезков проводов, концы которых хорошо пропаять друг с другом и тщательно заизолировать изолентой или при помощи термоусадочной трубки.

    Снимаем крышку с кабельного канала и надрезаем боковые стенки острым ножом через 1 … 2 см:


    После этого кабель-канал легко может обогнуть цилиндрическую поверхность нужного диаметра (банку, кастрюли и др.), соответственно диаметру катушки металлоискателя. Концы каб.-канала склеиваются при этом между собой и получается цилиндрический каркас с бортиками. На такой каркас нетрудно намотать нужное количество витков провода и промазать их, например, лаком, эпоксидкой, или залить все герметиком.

    Сверху каркас с проводом закрывается крышкой каб.-канала. Если бортики этой крышки невысокие (это зависит от размера и типа короба), то боковые надрезы на ней можно не делать, потому что она итак достаточно хорошо гнется. Выходные концы катушки выводятся наружу рядом друг с другом.


    Таким образом получается герметичная катушка с хорошей жесткостью конструкции. Все острые края, выступы и неровности каб.-канала следует выровнять при помощи наждачной бумаги или же обмотать слоем изоленты.


    После проверки катушки на работоспособность (это можно сделать, подключив катушку даже без экрана к вашему металлоискателю по наличию генерации), заливки ее клеем или герметиком и механической обработки неровностей, следует сделать экран. Для этого берется фольга от электролитических конденсаторов или пищевая фольга из магазина, которая нарезается на полосы шириной 1,5 … 2 см. Фольга наматывается вокруг катушки плотно, без зазоров, внахлест. Между концами фольги в месте выводов катушки нужно оставить зазор 1 ... 1,5 см , иначе образуется короткозамкнутый виток и катушка работать не будет. Концы фольги следует закрепить клеем. Затем сверху фольга обматывается по всей длине любым луженым проводом (без изоляции) по спирали, с шагом около 1 см. Провод обязательно должен быть луженым, иначе может иметь место несовместимый контакт металлов (алюминий-медь). Один из концов этого провода будет являться общим проводом катушки (GND).

    Потом вся катушка обматывается двумя-тремя слоями изоленты для защиты фольги-экрана от механических повреждений.

    Настройка катушки на нужную частоту заключается в подборе конденсаторов, которые вместе с катушкой образуют колебательный контур:

    Реальная индуктивность катушки, как правило, не соответствует ее расчетному значению, поэтому добиться нужной частоты контура можно подбором соответствующих конденсаторов. Для облегчения подбора этих конденсаторов удобно сделать так называемый «магазин емкостей». Для этого можно взять подходящий переключатель, например типа П2К на 5 … 10 кнопок (или несколько таких переключателей с меньшим количеством кнопок), с зависимой или независимой фиксацией (все равно, главное, чтобы была возможность включать несколько кнопок одновременно). Чем больше будет кнопок на вашем переключателе, тем, соответственно, большее количество емкостей можно включить в «магазин». Схема простая и приведена ниже. Весь монтаж навесной, конденсаторы паяются прямо к выводам кнопок.

    Здесь приведен пример для подбора конденсаторов последовательного колебательного контура (два конденсатора + катушка) с емкостями около 5600 пФ. Переключая кнопки можно задействовать разные емкости, указанные на соответствующей кнопке. Кроме того, включая одновременно несколько кнопок, можно получить суммарные емкости. Например если одновременном нажать кнопки 3 и 4 получим суммарные емкости 5610 пФ (5100 + 510), а при нажатии 3 и 5 – 5950 пФ (5100 + 850). Таким образом можно создать необходимый набор емкостей для точного подбора нужной частоты настройки контура. Выбирать емкости конденсаторов в «магазине емкостей» нужно исходя из тех значений, которые даны в вашей схеме металлоискателя. На примере, который здесь дан, емкости конденсаторов по схеме указаны 5600пФ. Поэтому в «магазин» первым делом включены, конечно, эти емкости. Ну а далее берите емкости с меньшими номиналами (4700, 4300, 3900 пФ например), и совсем небольшими (100, 300, 470, 1000 пФ) для более точного подбора. Таким образом вы сможете простым переключением кнопок и их комбинацией получить очень широкий диапазон емкостей и настроить катушку на требуемую частоту. Ну а затем останется только подобрать конденсаторы с емкостью, равной той, какая получилась у вас в результате на «магазине емкостей». Конденсаторы с такой емкостью и следует ставить в рабочую схему. Следует иметь в виду, что при подборе емкостей сам «магазин» нужно подключать к металлоискателю именно тем проводом/кабелем, который и будет в дальнейшем использоваться, а провода подключения «магазина» к катушке нужно сделать как можно короче ! Потому что все провода имеют еще и свою емкость.

    Для параллельного контура (один конденсатор + катушка) достаточно будет использовать в «магазине», соответственно, и по одному конденсатору на каждый номинал. Конденсаторы после их подбора лучше припаять прямо на выводы катушки, для чего удобно сделать небольшую монтажную пластинку из фольгированного текстолита и закрепить ее на штанге рядом с катушкой либо на самой катушке:


    Обсудить статью МЕТАЛЛОИСКАТЕЛИ: О КАТУШКАХ

    Ребят,не сдам эти задания еданственная 3-ка выйдет!помогайте) 1.Каково сопротивление 1м провода из константана диаметром 0,8 мм? 2.При

    намотке катушки из медного провода ее масса возросла на 17,8 г,а сопротивление оказалось равным 34 Ом.Оцените по этим данным длину и площадь поперечного сечения провода?

    3.К источнику тока с внут.сопротивлением 1 Ом подключили последовательно амперметр и резистор с сопротивлением 2 Ом.При этом амперметр показывал1 А.Что покажет амперметр,если использовать резистор сопротивлением 3Ом?

    4.В цепи вольтметр показывает 3В,а амперметр 0,5 А.При силе тока 1А вольтметр показывает 2,5 В.Каковы ЭДС и внут.сопротивление источника?

    5.на заряд 3Кл в электростатич.поле действует сила 6Н.Чему равна напряженность поля?

    а.18 н/кл б.0,5 н/кл в.2н/кл г 24 н/кл д.среди ответов нет правильного

    6.как изменится напряженность эл.поля точечного заряда,перенесенного из вакуума в среду с диелектрической проницаемостью,равной 81?

    а.увеличится в 9 раз б.уменьшится в 9 раз в.увеличится в 81 г.уменьшится в 81 раз д.не изменится

    10.При перемещении эл.заряда между точками с разностью потенциалов 8 В силы,действующие на заряд со стороны эл.поля,совершили работу 4 Дж.Чему равна величина заряда?

    а.4кл б.32 кл в.0,5 кл г.2 кл д.нет правильного

    11.заряд 2кл перемещается из точки с потенциалом 10 В в точку с потенциалом 15 В.Какую работу совершает при этом эл.поле?

    а.10 дж б.-10 дж в.0,4 дж г.2,5 дж д.нет правильных

    12.при перемещении заряда 3 кл из 1 точки в другую эл.поле совершает работу 6 дж.чему равна разность потенциалов между этими точками?

    а.18 В б.2В в.0,5В г.9 В д.нет правильных

    13.как изменится электроемкость конденсатора при удалении из него диэлектрика с диэлектрической проницаемостью равной 2?

    1) Определите сопротивление нагревательного элемента электрической печи,выполненного из константановой проволоки с площадью поперечного сечения 1 мм в

    квадрате и длиной 24.2м. 2)Удлинитель длиной 20 м сделан из медного провода диаметром 1.2. Каково ее сопротивление?Какого сечение необходимо выбрать

    Стать о том, как сделать самостоятельно катушку для металлоискателя


    Так же советуем читать статью о том как выбрать металлоискатель >>

    Намотать катушку металлоискателя на самом деле не так уж сложно. Сначала вам придется найти провод, медный, с диаметром сечения от 0,5 мм до 0,8 мм. Тонкий провод использовать не стоит, а толстый сделает катушку тяжелее.

    Например, можно взять провод от ненужного стабилизатора напряжения, со средним диаметром 0,7 мм. После этого нужно выяснить, какой тип датчика необходимо сделать. Начать стоит с самого обычного.


    Когда все готово, понадобится ведро без выступов снизу, с диаметром дна 17-20 см.




    Некоторые специалисты советуют наматывать катушку по вбитым по кругу в доску гвоздям. Но на ведро как-то проще. Когда ведро найдено, намотать на него нужно 32 витка проволоки. По завершении намотки провод нужно осторожно снять с ведра и капроновыми нитками связать в нескольких местах, чтобы провод хорошо держался. После этого катушку для изоляции следует обмотать слоем изоленты, а выходы катушки припаять к проводу на металлоискатель. В наборе можно купить и корпус под катушку, но можно сделать все самостоятельно.




    Следующий датчик, который можно уже наматывать – это корзиночный датчик. Чтобы изготовить его, нужен будет медный провод с такими же параметрами, а также доска или ДСП, на которой поместится окружность диаметром 18 см, гвозди 40-70 мм в количестве 42 штуки.




    На гвозди нужно надеть изоляцию, которая позволит не повредить при намотке проволоку. В качестве изоляции можно использовать витую пару (от сетевого кабеля). Ее преимущество в том, что она быстро освобождается от проводов. Изоляции нужно около двух метров.


    После изоляции гвоздей необходимо начертить две окружности. Диаметр первой должен составлять 11 см, диаметр второй – 18 см. Причем меньшая окружность должна находиться внутри большей.




    Где найти инструкции по самостоятельной сборке металлоискателя
    Делаем  металлоискатель с частотой 4,6 КГц
    Как собрать металлоискатель
    Металлоискатель «Бабочка»: собираем вручную
    Металлоискатель своими руками:  часть 1.   Изготавливаем плату для металлоискателя дома.
    Металлоискатель своими руками:  часть 2.  Соединяем детали металлоискателя.
    Металлоискатель своими руками:  часть 3.  Мастерим поисковую катушку
    Металлоискатель своими руками:  часть 4.  Собираем устройство
    Самодельный металлоискатель на любой случай
    Собираем металлоискатель на микросхеме К176ЛЕ5

    схемы, катушки, сборка деталей самостоятельно и инструкции

    Металлодетекторы используются для поиска металла в почве на определенной глубине. Данное устройство можно собрать самостоятельно в домашних условиях, имея хотя бы минимальный опыт в этом деле или же следуя четким указаниям инструкции. Главное — желание и наличие необходимых инструментов.

    Подробная инструкция металлоискателя терминатор 3 своими руками

    Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна.

    Для начал следует подготовить необходимое оборудование, а именно:

    • мультиметр, который измеряет скорость.
    • LC метр.
    • Осциллограф.

    Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы. Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:

    1. Включить питание.
    2. Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
    3. Коснуться пальцами разъема датчика.
    4. При включении должен мигнуть, а затем погаснуть светодиод.

    Если все действия произошли, то все сделано правильно. Теперь можно делать катушку. Необходимо подготовить обмоточный эмальпровод 0,4 мм диаметром, который надо сложить вдвое. На листе фанеры рисуется круг, имеющий диаметр 200 мм и 100 мм. Теперь по кругу надо вбить гвозди, расстояние между ними должно быть 1 см.

    Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 — 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно. А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.

    На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.

    Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.

    Список деталей для металлоискателя терминатор 3

    В качестве деталей для металлоискателя трио понадобятся:

    • Конденсаторы металлоплёночные;
    • SMD резисторы;
    • Микросхемы;
    • Транзисторы;
    • Диоды.

    При наличии данных деталей можно собирать металлодетектор терминатор про самостоятельно.

    Схема металлоискателя с дискриминацией металлов

    Металлоискатель с дискриминацией металлов своими руками можно сделать, воспользовавшись схемой для импульсного прибора Шанс. Процесс изготовления катушки довольно прост.

    Саму схему можно найти в интернете. Но все же опыт в сборке таких устройств будет нелишним. Сборку металлоискателя следует начать с платы.

    После того как плата будет изготовлена, предстоит прошить микроконтроллер. И по окончании работы подключаем к питанию устройство по обнаружению металла.

    Однако, для того чтобы оборудование работало, требуется катушка. Лучше всего, если она будет с низкой паразитной емкостью. Обмоточный эмальпровод наматывают на катушку. И затем ее можно подключить и проверить работоспособность металлоискателя. Обязательно для него надо изготовить корпус и штангу. И можно приступать к работе.

    Металлоискатель своими руками без микросхем

    Самодельное оборудование можно изготовить и без сложных микросхем, а использовав простой транзисторный генератор. Металлоискатель будет без дискриминации. Предметы он будет обнаруживать в грунте на 20 сантиметров в глубину, а в сухом песке — на 30 сантиметров. В данном аппарате передающая и приемная катушки работают одновременно.

    Катушка для металлоискателя терминатор 3

    Для начала следует взять эмаль обмоточный, имеющий диаметр 0,4 мм. Сложить его так, чтобы было два конца и два начала. Далее стоит мотать с двух катушек в раз.

    Теперь надо сделать передающую и принимающую катушки, для этого на фанерном листе чертится два круга 200 мм и 100 мм. По данным окружностям вбиваются гвоздики, расстояния между ними должны быть 1 см. На большую оправку наматываются 30 витков эмальпроводом. Затем следует нанести на катушку лак и умотать ниткой, затем сняв с обмотки, спаять серединку. Так получаются провода один средний и крайних два.

    Полученную катушку стоит обмотать изолентой и наложить поверх кусок фольги, и сверху еще раз фольгу. Концы обмоток должны выходить наружу.

    Теперь стоит перейти к приемной катушке. Здесь уже наматываются 48 витков. Для запуска генератора надо подключить передающую катушку к плате. Средний провод подключается к минусу. А у приемной катушки средний вывод не используется. Для передающей катушки нужна компенсирующая, на которую мотается 20 витков.

    Осциллограф к плате подключаем так: щуп с минусом на минус платы, а плюсовой щуп — к катушке. Обязательно следует замерить частоту катушек и записать ее.

    После подключения катушек по схеме, их надо поместить в специальную емкость и залить смолой. Теперь на осциллографе устанавливается время деления (10 мс и 1 вольт на клетку). Теперь следует уменьшить амплитуду до нулевого значения. Сматываем витки, пока значение вольт не достигнет нуля. Делаем компенсирующую петлю у катушки, которая будет снаружи.

    Форму наполовину следует пролить смолой. Когда все застынет, надо подключить осциллограф и загнуть петлю внутрь. Далее крутить ее, пока значение амплитуды не станет минимальным. После петлю надо приклеить, проверить баланс, и теперь можно залить смолой вторую половину емкости. Катушка готова к работе.

    Ремонт катушки металлоискателя

    Перед тем как приступить к ремонту, следует подготовить следующие инструменты:

    • Нож канцелярский;
    • Лампа накаливания;
    • Емкость для клея, желательно плоская;
    • Специальная или эпоксидная смола;
    • Средний и мелкий наждак;
    • Небольшой шпатель.

    В первую очередь надо просушить катушку с помощью лампы накаливания. И при помощи канцелярского ножа расширить трещины на ней. Клей выдавить на плоскую поверхность и смешать шпателем. Нанести данное вещество на катушку. В местах трещин можно накладывать побольше смолы. Теперь стоит подождать, пока все это тщательно застынет. И затем обработать наждаком, используя сначала средний, а затем мелкий. Такая процедура поможет сгладить все неровности. Таким довольно несложным способом можно реанимировать самую старую катушку от устройства для поиска металла.

    Печатная плата для устройства терминатор 3

    Печатную плату для такого вида оборудования можно изготовить и произвести настройку самостоятельно. Схема платы для терминатора 3 есть в интернете. После того как она будет найдена, можно приступить к изготовлению печатной платы. После этого в нее впаиваются перемычки, смд резисторы и панели под микросхемы. Конденсаторы в плате обязательно должны обладать высокой термостабильностью.

    Далее печатную плату промывают спиртом. Обязательно просушивают, и при наличии дефектов устраняют их. Простая и надежная плата готова.

    Датчик для металлодетектора своими руками

    Перед началом работы необходимо подготовить прибор, который будет точно мерить емкость и индуксивность. Теперь следует взять корпус для катушки и сделать вставки из текстолита в ушки. Для уплотнения используются куски ткани. Верхнюю поверхность ушек следует отшкурить. Ткань необходимо пропитать эпоксидной смолой. Когда все высохнет, следует все отшлифовать и вставить гермоввод, сделав таким образом заземление. Далее надо нанести специальный лак Дракон.

    Теперь делаются обмотки, которые увязываются нитками. Все обмотки кладут в катушку и приклеивают конденсаторы. Можно все соединять и настраивать. Для заливки необходим корпус. Обязательно: металла рядом быть не должно. После заливки эпоксидку следует отшлифовать и тщательно просушить. Датчик подойдет для металлодетектора терминатор 3 и терминатор 4, которые являются самыми популярными моделями приборов.

    Металлоискатель терминатор 3: отзывы

    Многие считают данную модель аппарата популярной. В качестве положительных качеств выделяют:

    • Нахождение объектов из цветного металла.
    • Отстутствие ложных срабатываний.

    А в качестве отрицательных черт выделяют:

    • Ржавое железо определяет довольно плохо.
    • Можно потерять часть находок.

    Глубина поиска у прибора выше, чем у других похожих моделей. В основном это 30 сантиметров на примере монеты.

    Металлоискатель Соха 3: схема и описание

    Металлодетектор имеет от 5 до 17 кГц рабочую частоту. Питание его составляет 12 Вольт. Баланс грунта у него ручной.

    Схема данного прибора не совсем проста, так как она содержит два микроконтроллера. Схему можно найти в интернете. Сам прибор имеет неплохие характеристики. Однако из- за отсутствия подробной информации по сборке могут возникнуть трудности при изготовлении аппарата.

    Информация о поиске драгоценных камней, золотых и серебряных руд

    .


    .

    Энциклопедия разведки Криса, Ваш лучший источник информация о: золотые самородки, промывка золота, как спроектировать и построить свой собственный горное оборудование, поиск самородков, дноуглубительные работы на золото, поисковые книги, Калифорнийская разведка, 49ers, скальные гончие, инвестирование, акции горнодобывающих компаний, материнская жила, сульфиды, бирюза, украшения, серебро, золото, драгоценные камни, золотые хлопья, поисковые приключения, добыча собственного золота, наша геологоразведочная энциклопедия, самодельные шлюзовые ящики, самодельные земснаряды, поиск золота в Неваде, самодельные моечные машины и многое другое.я недавно опубликовал книгу "Fists Full Of Gold", посвященную поиску этого охватывает все, что вам нужно знать о поиске золота.

    Базовая добыча россыпи
    Вы когда-нибудь мечтали найти свои собственные золотые самородки? Проверять здесь, чтобы узнать об основах добычи россыпей - и о том, как вы можете найти свой собственная россыпь золота. Будь то очистка, промывка, обнаружение металлов, дноуглубительные работы или сухая мойка - вот целая серия страниц, которые составляют базовое руководство о том, как работает добыча золота, и как вы можете принять участие.

    Места на проспекте золота
    Золото трудно найти, и вам нужно найти правильное место для поиска, если вы собираетесь успешно в поисках золота. Вот обширная информация о местах, где вы можете ищите россыпное золото, в том числе отличные места для кемпинга с семьей в Калифорнии, Аляске, Неваде и Аризоне и в другом месте.

    All About Placer Mining
    Самородки россыпи - цель многих старателей. Этот раздел содержит массу информации, в том числе информацию об исторических методы добычи россыпи, крупные самородки, как образуются самородки, знаменитая россыпь районы и многое другое.

    Горняки Справочные страницы
    Золотодобыча может немного технических вопросов, и это, кажется, вызывает много вопросов.Хотите узнать, как добыть золото из черного песка? Интересно узнать о сульфидах, теллуридах и другие минералы, содержащие золото или серебро? Вся эта информация и гораздо больше находится здесь.

    Соберите собственное горное оборудование
    C
    действительно не можете позволить себе дорогое оборудование для поиска золотых самородков? Находятся Вы упорный энтузиаст DIY, заинтересованный в создании собственного самодельного горнодобывающего оборудования? Проверьте здесь бесплатные планы и другая информация о конструкции по созданию собственного геологоразведочного оборудования и улучшению того, что у вас уже есть.Я сделал это, и Я дам вам прямую и честную информацию.

    Криса Поисковые приключения
    Вот мой опыт поиска золота, серебра и драгоценные камни. Я бываю по всему западу США и использую разнообразное оборудование, в том числе металлоискатели, земснаряд и другие геологоразведочные инструменты.

    Сборщики минералов Страница
    Хотите узнать больше о минералах? На этих страницах есть куча отличных фото и другой информации обо всем разном минералы, которые так важны в нашей жизни. Твердость, цвета, где они на этих веб-страницах можно найти и другие важные данные.

    Уголок рокхаунда
    Многие золотоискатели также интересуются охотой и коллекционированием драгоценных камней. и минералы - в нас есть немного камней.Здесь можно найти интересующую информацию горные собаки и коллекционеры минералов. Эти страницы содержат комбинацию драгоценных камней ссылки, мой опыт и места для охоты за драгоценными камнями.

    Золотая лихорадка История и азарт
    История золотой лихорадки - это история рост и заселение планеты.В поисках богатства гнал молодых и крепких мужчин через опасные и трудные условия. Только некоторые стали богатыми, но все узнали о пионерском духе. Читайте о волнение от этой истории и их переживаний, в основном их собственными словами.

    Драгоценный камень Криса, Серебро и золотые рудники
    Владение собственным заявлением на добычу полезных ископаемых - одна из последних оставшихся прекрасных возможностей американцам.Зайдите сюда, чтобы совершить виртуальный тур по шахтам Криса и заявкам на золото, серебро и драгоценные камни. Посмотрите, что это такое в отдаленных уголках великой Америки. Запад.

    Рекомендуется
    Металлоискатели
    Для поиска золота:
    Библиотека и книжный магазин
    Там всегда есть чему поучиться.Вот большой список книг, которые я рекомендую на сайте Prospecting для коллекционирование золота, горных пород и минералов, геология, изготовление ювелирных изделий и т. д. Каждый выбор есть ссылка, по которой вы можете купить эти книги прямо на Amazon, если вы желание. Привет, если вы ищете отличную книгу по поиску золота, Проверить: Кулаки, полные золота, Крис Ральф

    Кварц и Hard Rock Mining
    Горняки трудились, чтобы вырыть золото из твердой твердой породы кварцевые жилы и другие месторождения золота и серебра.Эти веб-страницы рассказывают, как они делали это в былые времена и как развивалась технология.

    Поиск золота с помощью MXT
    MXT - интересный многоцелевой металлоискатель, подходящий для различных сред, включая как разведку, так и общая охота за монетами и охота за сокровищами.

    Инвестирование в золото и Добыча металлов
    Находить и добывать собственное золото - это весело, но задумывались ли вы об этом? инвестировать в золото и серебро? Вот обсуждение инструментов инвестирования в золото и обсуждение инвестирования в акции золотых и серебряных рудников.Акции горнодобывающих компаний - это возможность с высоким риском, но с высокой прибылью. До тебя начните с некоторых вещей, которые вам следует знать.

    Основы поиска золота и серебра
    Ищущий пытается найти золото и серебро (или другие ценные материалы) и знания - это то, что вам нужно, чтобы помочь вам в ваш квест. На этих страницах представлена ​​основная информация, необходимая для поиска ваше собственное золото и серебро.

    Всемирно известные месторождения золота
    Вот основная информация и история некоторые из крупнейших и наиболее продуктивных золотых регионов мира. Узнать о геология, история золотой лихорадки и другие основы величайшего золота несущие регионы на планете.

    Страницы образцов руды и самородков
    Заинтересованы в том, чтобы увидеть что-нибудь хорошее фото, как выглядят разные виды руды? На страницах у меня есть изображения самородного золота и платины плюс множество различных руд для получения золота, серебро и медь, а также информация об этих рудах и их местонахождении.

    отметка Поисковые приключения Твена
    Молодой Сэм Клеменс (позже известный как Марк Твен) приехал в Неваду и заболел очень тяжелым делом "Золото и Серебро". Лихорадка ». Он стал старателем и разъезжал по Неваде и Калифорнии. поиск драгоценных металлов. К счастью, он писал лучше, чем в поисках золота.

    Энциклопедия драгоценных камней
    На этих страницах даны ответы на часто задаваемые вопросы о драгоценных камнях. Есть страницы и фотографии для всех типов отдельных драгоценных камней с изображением самые популярные камни, а также некоторые менее известные особые камни.

    Сделайте свои собственные украшения
    Некоторые старатели и горные собаки заинтересованы в переработке золота. и камни они находят в украшениях.Это специализированный вид искусства, но многие люди сделали все возможное, чтобы людям было проще попробовать. Взгляните и посмотрите, в чем дело.

    Ознакомьтесь с моим последним поиском статей при подписке на:

    Отличная разведка приключенческие видео и демонстрации продукции по адресу:

    Хотите узнать немного больше о сумасшествии старатель, стоящий за этим сайтом? Что ж, вот еще немного обо мне и о том, как я попал в разведку: Крис ' Разведывательная история

    Простой чувствительный металлоискатель своими руками

    Это модифицированная версия известного российского импульсного индукционного металлоискателя «ПИРАТ», на этот раз сделанного с помощью Arduino Nano, что значительно упрощает его изготовление.

    Обнаруживает металлическую монету на расстоянии 15 см и более крупный металлический объект на расстоянии 40 см и более.Это относительно хороший результат, учитывая его простоту.

    Импульсно-индукционный металлоискатель использует одну катушку как передатчик, так и приемник. Эта технология посылает мощные короткие импульсы тока через катушку с проводом. Каждый импульс создает короткое магнитное поле. Когда импульс заканчивается, магнитное поле меняет полярность и очень внезапно схлопывается, что приводит к резкому электрическому всплеску. Этот всплеск длится несколько микросекунд и вызывает прохождение другого тока через катушку.Этот ток называется отраженным импульсом и очень короткий, длится всего около 30 микросекунд. Затем отправляется еще один импульс, и процесс повторяется. Если кусок металла попадает в зону действия силовых линий магнитного поля, приемная катушка может обнаружить изменение как амплитуды, так и фазы принятого сигнала. Величина изменения амплитуды и изменения фазы является показателем размера и расстояния до металла, а также может использоваться для различения черных и цветных металлов.

    Устройство очень простое в изготовлении и содержит несколько компонентов:

    - микроконтроллер Arduino Nano

    - силовой полевой транзистор

    - операционный усилитель

    - несколько резисторов и конденсаторов

    - поисковую катушку

    - и светодиоды. и зуммер для индикации

    В одном из своих предыдущих видео я представил похожий металлоискатель, но в нем в качестве индикатора использовался смартфон, и его нужно было очень часто калибровать.В отличие от него, это автономное устройство, которое самокалибруется путем перезагрузки Arduino. Для питания устройства используются две последовательно соединенные литий-ионные батареи. На этот раз с детектором намного проще работать, так как он содержит световую и звуковую индикацию. Приближение к объекту увеличивает частоту и яркость светодиода. Поисковая катушка имеет диаметр 20 см и содержит 25 витков изолированного медного провода сечением 0,3-0,5 кв. Мм.

    Скручивание катушек своими руками? - ПРОЕКТЫ СДЕЛКИ

    Хорошо, вот история.Я построил Surf Master PI из набора. У меня была оригинальная катушка Surf Master Coil, которую я планировал использовать. Это отстой. Я построил простую моно катушку, и она удвоила обнаружение всех целей.
    Этот детектор был бы чем-то большим, чем отличные пляжи для охоты или участки для ToT, если вы не возражаете против Dig It All. НЕТ. Были похожи на золотую машину. Я подарил его ребенку.

    Затем я построил Mini Pulse Plus. Этот детектор может работать с задержкой 10 мкс или ниже. В этом есть потенциал наполовину машины для изготовления самородков Azz.Для этого мне нужна была Faster Coil. Более быстрое значение от импульса передачи до времени выборки. Время, необходимое катушке для отмены напряжения обратного хода, меньше времени.
    Я не хочу вдаваться в подробности здесь. Я просто хочу знать, заинтересованы ли некоторые из вас в создании собственных простых PI Coil.
    Я не пытаюсь создать здесь шахтную лабораторную машину, просто супер простой ИП, который ДОЗЫ может найти относительно небольшое золото. ДЕШЕВО, я говорил тебе, что я дешевый скейт?
    Я использую GMT в качестве основной золотой машины.Я тоже хочу поиграть с PI.


    Сначала я начал играть с катушками Super Simple Mono. Некоторые из них вышли жалко. Некоторые не так уж и плохи. Некоторые чертовски хорошие.
    Затем, чтобы ускорить катушки, я узнал о катушках Basket. Думал, что у меня все получилось, пока я не потерпел третий отказ. Все еще работаю над некоторыми, но, похоже, я просто не могу произвести такую ​​хорошую катушку.
    Я возился с формами катушек High Dollar и придумал то, чего я никогда не видел. Катушка с наборной корзиной.


    Идея корзиночной катушки состоит в том, чтобы снизить собственную емкость катушек, которая увеличивает обратное напряжение и заставляет катушку дольше успокаиваться после окончания Tx Pulse. Катушка корзины дозирует это, увеличивая расстояние / пространство между обмотками катушки, снижая емкость. Предыдущие катушки корзины используют излучаемый спиральный ветер. Начиная изнутри, постепенно расширяясь наружу. Это лучше всего работает с уменьшением емкости, но также немного снижает индуктивность.Катушка с более высокой индуктивностью лучше при обнаружении сигнала цели, но также вносит свой вклад в обратное напряжение. Эта составная корзина катушки делает то же самое, снижая емкость таким же образом. Хранение Обмотки отдельно. Похоже, что у нее есть преимущество перед спиральной ветровой корзиной в том, что обмотка производит более четкий целевой сигнал из-за формирования формы катушки. Спиральный тип перемещает обмотку наружу, что снижает концентрацию сигнала цели.В отличие от Spiral, Stacked сохраняет всю обмотку перпендикулярно направлению сигнала цели. Больше Winding подвергается сигналу и получает возможность собирать больше того же самого. Катушка видит целевой сигнал примерно так же, как моно, но без добавленной емкости, которая не позволяет моно катушке работать быстро.


    Эта геометрия катушки имеет еще одно полезное качество. Генерируемое поле сосредоточено на вертикальной равнине. Как бы то ни было, он обнаруживает больше ниже и выше катушек, чем Mono.ГЛУБЖЕ ! Поскольку большее количество целевого сигнала той же силы подвергается большему количеству обмоток в той же вертикальной плоскости, я не понимаю, как это не может быть преобразовано в больший целевой сигнал. У меня есть новый осциллограф, с помощью которого мне нужно это проверить. Мой старый DIY Kit DSO 138 Scope не справлялся с этой задачей.


    Rant Over LOL


    Мои текущие ресурсы:


    Бесплатный провод. Спасаю весь свой провод от Старых телеков. Катушка дегазации является первичным источником. Они есть во всех старых телевизорах с кинокамерой.Более полезный провод можно получить от катушек ярма на конце трубки. Одна катушка дегазации обеспечивает достаточно провода для создания как минимум трех или четырех катушек или более. В некоторых новых телевизорах для дегазации катушек использовался алюминиевый провод. Он тоже отлично работает, если вы хотите использовать этот материал. Я сделал из него несколько приличных катушек. Вам просто нужно использовать Mechanical Spices, понимая, что вы не можете паять материал. Не проблема.


    Проволочные формы. Я начал строить свою собственную и нашел это королевской болью.Пришлось создать новую форму для каждого типа катушки, который я хотел. Злая Ванда Чудо-жена решила это за меня. Совершенно неожиданно она сказала: эааааа! Что в этом плохого?


    https://www.walmart.com/ip/Darice-Easy-Knitting-Loom-Round-4pc-Neon/10727494


    Она оставила свой набор делу.
    У меня ткацкий станок 5 дюймов, 7 дюймов, 9 дюймов и 11 дюймов.
    Вы можете делать моно катушки, катушки DD и да, сложенные корзины.

    Испытательное оборудование: У меня под рукой довольно много приличного оборудования.Что касается катушек, я полагаюсь на одну из самых недорогих под рукой. Тест за 7,00 долларов на все о Matic!


    Эти вещи дешевы по грязи. Я сказал тебе, что я дешевый скейт?
    Эта штука расскажет вам все, что вам нужно о катушке.
    Он может определить индуктивность и сопротивление за один тест.


    https://www.banggood.com/LCR-T3-Transistor-Tester-Resistance-Capacitance-Diode-ESR-SCR-Inductance-Meter-p-987971.html?rmmds=search


    Корпуса катушек.


    Есть несколько людей, которые их производят. Мой любимый мистер Хейс закрыл магазин.

    Парень по имени Д.Бауэрс делает несколько хороших по разумной цене.


    По большей части я импровизирую. Используйте кожух салазок катушки в качестве кожуха, старые катушки рассечены. Ведро заканчивает лот. Ограничено только вашим воображением.

    Экранирование. Я использую старую добрую медную ленту на всех моно катушках. Дешево и отлично работает. Я упоминал, что я дешевый скейт?

    https: // www.banggood.com/10mm-X-20m-EMI-Copper-Foil-Shielding-Tape-Conductive-Self-Adhesive-Tape-p-1107008.html?rmmds=search

    Для всех остальных я использую спрей Graphite. Вы не можете оборачивать штабелированные или корзиночные катушки.

    Вот несколько дрянных фотографий моего беспорядка и некоторая основная информация для размышлений.

    У меня есть все необходимое, чтобы сделать самодельную катушку для моего GMT, и я думаю, что займусь этим зимой.


    Основы D-катушек.pdf

    D-FastCoil.pdf

    Отредактировано автор: homefire

    Корпус катушки для металлоискателя своими руками сборка

    После использования моего surf pi 1.2, которое я построил из набора какое-то время, я решил, что мне нужен корпус катушки, который был бы более прочным и менее громоздким, чем использование двух пластиковых пластин, которые я использовал изначально. Немного поискав, я нашел человека, который на самом деле делает свои собственные оболочки катушек из термоформованного пластика.Его веб-сайт в некотором роде дрянный (но все же очень функциональный!), И его было нелегко найти, но я решил попробовать, так как его продукты выглядели довольно мило.

    Парень, который их делает, - Дон Бауэрс, и с ним здорово работать. Он сделал несколько гильз нестандартного размера только для катушек, о которых я писал на своем сайте. Он сделал мне несколько раскладушек диаметром 9 дюймов и толщиной 5/8 дюймов, и они выглядят и ощущаются очень красиво. Его цены также чрезвычайно разумны (9 долларов за гильзы типа DD и 15 долларов за гильзы типа «раскладушка»).Посетите его веб-сайт и ресурсы по металлоискателям здесь (сообщите ему, что вы нашли его через мой сайт): Don Bowers Coil Shells

    Он также прислал мне документ, в котором подробно описывалось использование графитового распылителя для защиты катушек. Вы можете проверить это здесь: Создание катушек Concentric Coplaner (прокрутите страницу 12, чтобы получить информацию об экранировании).

    В любом случае, приступим к сборке.

    Откройте коробку

    Я получил кожухи катушки типа раковины моллюска с заглушками кабельных вводов PG7.

    Кожухи термоформованных змеевиков

    Просто быстрый тест, чтобы увидеть, как подходит оригинальная катушка. Идеально!

    Дон упомянул, что я могу смазать пустые пустоты эпоксидной смолой или заполнить их ненужным материалом. Я решил заполнить пустоты эпоксидной смолой, так как это обеспечит довольно хорошее водонепроницаемое уплотнение. Однако он предупредил, что при использовании эпоксидной смолы нужно быть осторожным с теплом, которое она выделяет при отверждении, поскольку это может потенциально расплавить пластик! Поскольку я предпочитаю дешево и не покупаю медленно отверждаемый материал, я просто купил немного эпоксидной смолы в домашних условиях и решил позже разобраться с проблемой нагрева.

    Сходи в Домашний склад и купи все это сразу. Не ходи в Лоус, иначе тебе придется поехать на домашний склад, чтобы купить графитовый спрей, как я.

    Пора покупать вещи

    Купите следующее дома на складе или, если вам лень, перейдите по ссылкам Amazon ниже:

    1. Blaster DRY Графитовая смазка-спрей
    2. 5-минутная эпоксидная смола (купите достаточно, чтобы заполнить пустоты)
    3. Auto RTV Герметик
    4. Клей для проволоки

    Если вы заметили на моей фотографии, я купил контактный цемент.В документе Дона об экранировании, на который я ссылался выше, ему посчастливилось смешать графит и контактный цемент, чтобы получить проводящий клей. Мне не повезло, и я не смог заставить его работать, потому что я просто подумал, что могу распылить немного графитового сухого спрея на цемент. Это было грязно и совсем не сработало, в итоге я купил немного проволочного клея, который подействовал!

    Эпоксидное время!

    Пришло время смазать пустоты эпоксидной смолой и укрепить область, где нижний вал металлоискателя будет соединяться с корпусом катушки.Важно сделать это правильно и ТЩАТЕЛЬНО СМЕШАТЬ. Когда я говорю о тщательном перемешивании, это означает перемешивание, перемешивание, перемешивание и перемешивание каждой маленькой области эпоксидной смолы. Это означает, что даже та часть, которая отваливается в стороны, когда вы смешиваете среднюю область. Если вы этого не сделаете (как я узнал с моей первой попыткой оболочки катушки), вы получите эпоксидную смолу, которая не полностью застывает на участках, соприкасающихся с пластиком. Все остальное посередине застынет, но не та часть, которая приклеивает эпоксидную смолу к пластиковым стенкам. Если вы боитесь, что эпоксидная смола будет повсюду, вы можете замаскировать малярным скотчем участки, на которые эпоксидная смола не должна попадать.Это позволит вам перемешать разбавленную эпоксидную смолу, которая растеклась по краям.

    Смешайте и заполните пустоты эпоксидной смолой. Если вы этого не сделаете, то извинитесь!

    И помните, ТЩАТЕЛЬНО СМЕШАЙТЕ, не говорите, что я вас тоже не предупреждал. Видите влажные края эпоксидной смолы в корпусе катушки металлоискателя выше? Эта часть не полностью вылечила правильно, потому что я не перемешивал ее тщательно, опасаясь, что все это станет некрасивым.

    Все дело в жаре, в жаре, ничего страшного ...

    Хорошо, а как насчет проблемы с нагревом? Что ж, я обнаружил, что когда эпоксидная смола начала застывать (примерно через 7-10 минут), пластик, сразу же касающийся эпоксидной смолы, действительно стал очень горячим.Поэтому я просто наполнил небольшую емкость водой до самого верха и поместил оболочку катушки с ушками в воду. Это прекрасно сработало, чтобы снизить температуру…

    Теперь просто подождите, пока эпоксидная смола полностью затвердеет. 1 час или около того для моего бренда…

    Подождите, пока он застынет - моя эпоксидная смола сказала 1 час.

    * если вы заметили, у меня есть фотографии с установленным кабельным сальником и без него. Это потому, что я сделал это 2 раза, и поэтому фотографии были сделаны после того, как я выяснил, как лучше всего оптимизировать процесс создания этих оболочек.

    Танцуй с кабельным вводом!

    На моем металлоискателе я использовал коаксиальный кабель RG6 для подключения схемы металлоискателя к катушке. Из-за этого я обнаружил, что поставляемый кабельный ввод PG7 слишком мал для коаксиального кабеля. Мне нужно было использовать заглушки для кабельных сальников PG9, что означало высверливание углубления PG7 на верхнем корпусе катушки больше, чем предполагалось (поскольку он использовал разъем размера PG7 для формирования корпуса катушки). Я понял, что для поддержки требуется больше прочности, и также заполнил пустоту эпоксидной смолой.Я рекомендую сначала нанести эпоксидную смолу на проушины главного вала, а затем, когда она застынет, смазать участок кабельного ввода эпоксидной смолой, чтобы выровняли корпус, чтобы смола застыла.

    Мой PG9 слева, PG7 справа.

    Время для липких вещей

    Дождавшись застывания эпоксидной смолы, я перешел к подготовке ленты, которая будет удерживать катушку в неподвижном состоянии. У меня был наложен двухсторонний скотч с изображением гориллы, и я использовал его на нижней части корпуса моллюска. Я оставил подложку, чтобы можно было распылить графит прямо поверх нее, а потом просто снять.Теперь займитесь чем-нибудь другим, так как вам нужно дождаться полного высыхания эпоксидной смолы.

    Sticky-Schmicky, время для просверливания отверстий '

    Теперь, когда эпоксидная смола полностью затвердела, просверлим отверстие для прямого болта вала. Мочки ушей для нижнего стержня соответствуют размерам нижних стержней tesoro. Возьмитесь за нижнюю штангу и перемещайте ее между лепестками. Посмотрите на него, и вы увидите, где находятся пределы движения и какое расстояние вам понадобится для плавного беспрепятственного вращения. Отметьте это измерение на внешней стороне лепестка, а затем поместите стержень снаружи (не внутри двух лепестков, а только напротив одной из них).Возьмите сверло диаметром 1/4 дюйма, вставьте его в нижнее отверстие вала и поверните рукой вверх против выступа, обращенного наружу, чтобы сделать отметку пилотного отверстия. Здесь вы должны просверлить пилотное отверстие.

    Просверлите пилотное отверстие сверлом меньшего диаметра, а затем используйте 1/4 дюйма, чтобы полностью пройти через оба выступа. По-медленнее.

    Устали от узких дыр? Давай смазываем!

    Сначала возьмите нижнюю половину раскладушки и замаскируйте внутренний, внешний край.На этой части не должно быть графитового спрея, так как герметик RTV будет нанесен на этот край, который при соединении будет прилипать к внешнему краю верхней половины корпуса змеевика.

    Это было взято из моей первой попытки построить корпус катушки. Вам не нужно маскировать верхний внутренний край, как я.

    В документе Дона об экранировании он замаскировал линию по радиусу корпуса, чтобы остановить вихревые токи в экране. Я все равно сделал это, хотя он не нашел разницы в этом и без этого в своих проектах ... он также сказал, что это лучшая практика.

    Теперь слегка нанесите спрей и равномерно покройте все. Немногое имеет большое значение с этим материалом. Наденьте перчатки и держитесь подальше от одежды. Это их обесцветит!

    после распыления и нанесения токопроводящего клея и заземляющих проводов

    Присоедините провод заземления

    После высыхания графитового распылителя пора вырвать клей из проволоки и приклеить тонкую прядь проволоки к обеим половинам корпуса катушки. Я взял провод динамика и снял изоляцию.Это дало мне очень тонкий многожильный провод. Мне просто понадобились две нити (на самом деле потребовалось 4 после того, как я понял, что мой трюк с распылителем контактного цемента и графита не работает).

    Теперь неплохо было бы выполнить сухую установку и посмотреть, где лучше всего будет приклеивать провод к корпусу, так как вам нужно, чтобы провод шел к отверстию кабельного сальника (для обеих половин), чтобы прикрепить его. к кабелю, идущему от металлоискателя (в моем случае экран RG6).

    Просто нанесите небольшое количество клея для проволоки и воткните проволоку.Дайте высохнуть и проверьте, получаете ли вы показания в Ом с помощью мультиметра, прикоснувшись проводом к проводу, а другим - к любой части корпуса с графитовым напылением. Если вы получили показания Ома, все готово!

    Просто закрепите провода малярной лентой или другой лентой, которая у вас есть (но убедитесь, что заземляющие провода проложены к тому месту, где будут проводиться выводы катушки).

    Ой, какая у тебя милая катушка

    Дождавшись высыхания клея для проволоки, я приклеил картон к верхней и нижней части катушки горячим клеем, чтобы укрепить и увеличить жесткость катушки, которая будет использоваться внутри корпуса катушки.Вы хотите, чтобы катушка была как можно более жесткой и жесткой, иначе существует риск перемещения внутри корпуса катушки, вызывающего ложные срабатывания. Не забудьте сделать картон похожим на Pacman, чтобы на нем было достаточно места для нижней части кабельного ввода и кабеля, идущего от металлоискателя. Это также поможет вам установить и прикрепить заземляющий провод экранирования корпуса катушки.

    Вырежьте часть из верхней части картона, чтобы разместить кабельный ввод и кабель, входящий в корпус от металлоискателя.

    Пришло время удалить двустороннюю ленточную основу и наклеить катушку на нижнюю половину корпуса катушки. Помните, где должен проходить заземляющий провод, чтобы он проходил как можно ближе к выводам катушки. Это поможет спаять их вместе.

    Время пайки

    У меня нет фотографий этой части, но пришло время вставить части кабельного ввода в кабель (сначала крышка, затем резиновая втулка), затем вставить кабель в кабельный ввод и через него и вниз через верх половина корпуса змеевика.

    Чтобы подключить катушку к детектору, подсоедините внутренние выводы катушки к «+», а внешние выводы провода катушки к «-» на печатной плате. Не беспокойтесь, если один из проводов перекрывает поверхность катушки. Припаяйте экранирующие заземляющие провода к «-» проводу (в моем случае это был экран RG6).

    Проведите тестирование, покачивайтесь-покачивайтесь

    Осторожно соедините две половинки раковины моллюска и заклейте их скотчем. Пройдите тест на пляже со своим металлоискателем (вдали от электрических помех) и убедитесь, что все работает, как задумано.Если это так, просто очистите и осторожно разделите две половины и нанесите RTV на нижнюю половину внутри, обращенную к внешнему краю, затем вставьте верхнюю половину в нижнюю половину. Дайте высохнуть, и все готово.

    Вот и все! Теперь у вас есть прочный корпус катушки для вашего металлоискателя. Хорошей охоты!

    индуктивность - Как именно обнулить катушки металлоискателя?

    Я наконец начал работу над своим проектом металлоискателя, и после хорошего старта я немного застрял.

    Схема почти полностью основана на схеме VLF пирата, которую можно найти здесь. Я внес некоторые изменения, я повысил напряжение до 9 В и внес необходимые корректировки, чтобы учесть это. Я также увеличил диаметр катушки до 20 см (оригинал был 11 см), но сохранил индуктивности более или менее одинаковыми (мои катушки измеряют 2,9 мГн, тогда как оригинал был где-то в районе 2,3 мГн). Создав схему Tx и Rx (на макетной плате - да, я знаю, что она не лучшая, но я пока не хотел совершать полную сборку) и генератор Tx, я попытался обнулить катушку Rx .Я, должно быть, потратил часы, пытаясь приблизиться к тому месту, где, как я думал, должен быть (уровень милливольт), без особого успеха.

    На скриншотах ниже я установил напряжение p-p Tx около 40 В путем подстройки R6. Это значительно меньше ожидаемого выходного сигнала исходной схемы (80 В на моем моделировании), и тем не менее, катушка Rx показывает чуть более 2 В размах (1,8 В среднеквадратического значения), что, безусловно, далеко от уровня в милливольтах, который я ожидал.

    Недостаток в том, что в исходной схеме усиление предусилителя установлено примерно на 10.Когда я попробовал такое усиление, мой сигнал сильно ухудшился, поэтому я уменьшил усиление до 5, но оно все еще отсекается.

    Итак, мой первый вопрос: именно то, что я должен ожидать, когда я "обнуляю" свои катушки и мои результаты выглядят нормально?

    Во-вторых, я не ожидал идеального индуцированного сигнала, но на катушке Rx есть эти раздражающие шляпы ведьм , которые появляются на удвоенной рабочей частоте . Если вы внимательно посмотрите на сигнал Tx, вы можете просто различить сбой, который может быть связан с катушкой Rx, но я не уверен. Что может быть причиной этого? Следует отметить, что «шляпы» перемещаются вокруг сигнала, когда я сжимаю катушки, чтобы попытаться обнулить их. Это действительно портит мой сигнал Rx.

    Я знаю, что здесь есть чем заняться, и если вам понадобится дополнительная информация, я опубликую это.

    ОБНОВЛЕНИЕ: Между прочим, для тех, кто хотел бы узнать больше о Tx Oscillator, см. Этот пост

    Насколько глубоко может зайти металлоискатель? (Обновлено 2021 г.) - Металлоискатели метро

    Вам интересно узнать об обнаружении металлов и узнать, на какую глубину может заходить металлоискатель?

    Большинство металлоискателей могут обнаруживать объекты глубиной около 4–8ʺ (10–20 см).В идеальных условиях металлоискатель среднего радиуса действия может достигать глубины 12–18ʺ (30–45 см) под землей. Некоторые специализированные детекторы могут работать на глубине до 65 футов (20 м).

    Конкретная глубина зависит от типа детектора, который вы используете, и типа объекта, который вы пытаетесь обнаружить. И другие факторы, например, минералы в почве.

    В этой статье мы расскажем, насколько глубоко может обнаружить металлоискатель. По теме много противоречивой информации и неясных объяснений. Мы здесь, чтобы помочь во всем этом разобраться.

    Сначала мы объясним, как размер, форма и ориентация предмета, который вы ищете, влияют на то, насколько глубоко вы можете его обнаружить. Далее мы рассмотрим различные типы доступных металлоискателей. Мы расскажем все, что вам нужно знать, от частот до поисковых катушек. Наконец, мы рассмотрим, как минералы в земле могут влиять на глубину поиска. Давайте копаться.

    Металлический объект: ваша цель

    Металлоискатели могут обнаруживать только металлические предметы. Если вы ищете бриллианты или дерево, вам не повезло.На языке металлоискателей любой металлический объект, который вы ищете, является целью.

    Не путать с универмагом, такой целью может быть потерянное кольцо или связка ключей. Это может быть клад, знаки собственности или крышка отстойника. Как бы то ни было, это металлическая вещь, которую вы хотите найти.

    Чем больше вы знаете о своей цели, тем лучше вы подготовитесь к ее поиску. Металлический состав, размер, форма и ориентация цели влияют на глубину погружения металлоискателя.

    Размер цели
    Металлоискатель может обнаруживать большие цели на большей глубине, чем меньшие. Это связано с тем, что более крупные объекты имеют большую площадь поверхности, что создает большее нарушение электромагнитного (ЭМ) поля, создаваемого металлоискателем.

    Форма цели
    Круглые цели, такие как монеты или кольца, и плоские прямоугольные объекты, такие как металлические коробки или сундуки, легче обнаружить на большей глубине из-за большей обнаруживаемой площади поверхности. Длинные или тонкие формы, такие как гвозди или проволока, труднее обнаружить в глубине почвы.

    Ориентация цели
    Плоскую (горизонтальную) цель легче обнаружить на глубине, чем вертикальную цель. Это связано с тем, что существует большая площадь поверхности, которая может нарушить электромагнитное поле детектора. Вертикальная цель обеспечивает меньшую площадь поверхности для работы, поэтому ее труднее обнаружить.

    Состав объекта
    Тип металла, который вы ищете, влияет на то, насколько глубоко вы его найдете. Вы можете обнаружить металлы с высокой проводимостью электричества (например, серебро) на большей глубине, чем металлы с меньшей проводимостью, такие как золото, свинец или нержавеющая сталь.

    Далее мы обсудим различные типы доступных металлоискателей и то, на какую глубину они могут заходить.

    Металлоискатели стандартные

    Гарретт ACE Apex
    • Частота:
      Multi-Flex (от 5 кГц до 20 кГц)
    • Поисковая катушка:
      11ʺ x 6ʺ (Double-D)
    • Глубина:
      4-8ʺ (10 см - 20 см)
    Garrett AT Pro
    • Частота:
      Одиночный (15 кГц)
    • Поисковая катушка:
      11ʺ x 8.5ʺ Двойной-D
    • Глубина:
      6-10ʺ (15 см - 25 см)
    Минелаб Ванкуиш 540
    • Частота:
      Multi-IQ (от 5 кГц до 40 кГц)
    • Поисковая катушка:
      12ʺ x 9ʺ Double-D
    • Глубина:
      4-8ʺ (10 см - 20 см)
    Minelab Equinox 800
    • Частота:
      Multi-IQ (от 5 кГц до 40 кГц)
    • Поисковая катушка:
      11ʺ (Double-D)
    • Глубина:
      6-10ʺ (15 см - 25 см)

    Так что же отличает эти металлоискатели друг от друга по глубине? Три вещи: частота, на которой они работают, программное обеспечение, которое они используют, а также размер и форма поисковой катушки детектора.

    Частоты

    Первое различие между металлоискателями - это частота, на которой они работают. Но что это значит?

    Рабочая частота металлоискателя - это количество проникающих через землю электромагнитных (ЭМ) волн, которые он может передавать в секунду. Мы измеряем эти частоты в килогерцах (кГц). Например, частота 7 кГц может передавать 7000 электромагнитных волн в секунду. С другой стороны, частота 40 кГц может передавать 40 000 волн в секунду.

    Большинство металлоискателей работают на частоте от 7 кГц до 25 кГц.Существует два основных типа частотных технологий: одночастотные и многочастотные.

    Одночастотный

    В большинстве металлоискателей начального уровня используется одночастотная технология, называемая VLF. VLF означает очень низкая частота. Он непрерывно передает одночастотную электромагнитную волну в землю.

    Низкие частоты (менее 8 кГц) лучше всего подходят для глубоких, больших или высокопроводящих целей, таких как серебро и медь. Высокие частоты (около 40 кГц) чувствительны к мелким золотым самородкам и другим менее проводящим металлам.Но они не реагируют на более проводящие металлы, которые можно легко обнаружить на низких частотах.

    Некоторые низкие частоты подвержены помехам от электроники и линий электропередач. Это, как мы упоминали ранее, электромагнитные помехи или EMI.

    Многочастотный

    В металлоискателях высшего класса используется многочастотная система передачи. Многочастотная технология позволяет одновременно передавать несколько частот по спектру. Это делает металлоискатель чувствительным как к малым, так и к большим или глубоким целям одновременно.

    Garrett Multi-Flex - это многочастотная система передачи и обработки сигналов, используемая в ее детекторе ACE Apex. Он использует частотный диапазон от 5 кГц до 20 кГц.

    Система передачи и обработки Minelab Multi-IQ широко признана лучшей в отрасли. Multi-IQ работает в диапазоне частот от 5 кГц до 40 кГц. Он отличается тем, как программное обеспечение детектора обрабатывает получаемые сигналы.

    Программные функции

    Помимо частоты, есть программные функции, которые влияют на глубину обнаружения металлоискателем.

    Балансировка грунта - это функция, доступная на многих металлоискателях. Он работает, чтобы свести к минимуму влияние минералов в земле. Мы подробно рассмотрим минерализацию грунта позже в этой статье, но давайте кратко рассмотрим его.

    Минерализация грунта может давать ложные сигналы. Это когда металлоискатель издает звуковой сигнал, как будто цель находится в земле, но он просто обнаруживает частицы железа или соли в почве.

    Чтобы смягчить это, функции балансировки грунта отключают сигналы, получаемые от минералов в земле.Это оставляет только сигналы от реальных целей.

    Влияет ли балансировка грунта на глубину?

    Эффекты минерализации грунта могут маскировать небольшие цели под поверхностью. Используя балансировку грунта, вы можете обнаруживать драгоценности или монеты, спрятанные в высокоминерализованной почве.

    Дискриминация относится к способности металлоискателя точно различать металлические предметы. Это основано на их электропроводности и / или магнитных свойствах.

    Некоторые металлы, например серебро, обладают высокой проводимостью электричества.Их можно разделить на основе их проводимости по сравнению с менее проводящими металлами, такими как золото или сталь. Другие металлы, такие как железо, являются магнитными и могут быть идентифицированы таким образом.

    Влияет ли дискриминация на глубину?

    Когда вы обнаруживаете нежелательные цели, такие как гвозди или винты, вы можете обнаружить более глубокие цели, такие как монеты, спрятанные под другими.

    Поисковые катушки

    Поисковая катушка - это круглый предмет на конце стержня металлоискателя.Судя по названию, он состоит из двух наборов спиральных проводов. Один комплект, передающая катушка, генерирует электромагнитное (ЭМ) поле. Другой набор, приемная катушка, обнаруживает нарушения в этом поле.

    Эти нарушения указывают на то, что металлический предмет может быть в земле. Есть много размеров, форм и конфигураций поисковых катушек. Каждый предназначен для разных целей, областей поиска и уровней минерализации.

    Размеры поисковой катушки

    Как правило, глубина обнаружения поисковой катушки равна ее диаметру.Чем больше катушка, тем глубже она может обнаружить цель. Но есть момент, когда генерируемое электромагнитное поле настолько велико, что детектор не может обнаруживать мелкие объекты. Для монет и колец этот порог представляет собой поисковую катушку диаметром более 14-15ʺ (35-38 см).

    Маленькие поисковые катушки (также называемые снайперскими катушками) имеют размер 4–7ʺ (10–18 см) и могут обнаруживать почти такую ​​же глубину, как и стандартные катушки 9–10ʺ (22–25 см). Как мы отмечали в предыдущем разделе, это от 6 до 8ʺ (15–20 см) в глубину.

    Эти маленькие катушки полезны в «замусоренных местах», таких как приусадебные участки и засыпанные мусором парки. Они генерируют концентрированные электромагнитные поля и лучше всего подходят для обнаружения крошечных объектов, таких как серьги или золотые самородки. А небольшие катушки менее восприимчивы к электромагнитным помехам (EMI) от линий электропередач, сотовых телефонов, микроволн и другой электроники.

    Поисковые катушки среднего размера входят в стандартную комплектацию большинства металлоискателей. Обычно они имеют диаметр 9–10 дюймов (22–25 см) и создают поле поиска шириной и глубиной около 8 дюймов (20 см).

    Поисковые катушки среднего размера хорошо работают в различных областях поиска. Они подходят для обычных целей, таких как монеты, кольца и другие украшения.

    Большие поисковые катушки имеют диаметр 10–15ʺ (25–38 см) и обеспечивают максимальную глубину обнаружения и зону охвата.

    Они идеально подходят для поиска реликвий или разведки в отдаленных районах. Но есть компромиссы. В частности, они затрудняют обнаружение небольших целей. Большое электромагнитное поле, создаваемое этими катушками, может сделать металлоискатель «слепым» для серег, крошечных золотых самородков и тонких украшений.И они более восприимчивы к электромагнитным помехам, чем катушки других размеров.

    Формы поисковой катушки

    Поисковые катушки металлоискателя бывают двух основных форм: кругов и эллипсов.

    Круглые поисковые катушки являются наиболее распространенной формой.

    Они обеспечивают баланс стабильности, площади покрытия и точности на различных типах почв. Круглые катушки могут обнаруживать немного глубже, чем эллиптические катушки.

    Эллиптические поисковые катушки узкие и легче маневрируют в ограниченном пространстве.

    Их более длинная форма обеспечивает такую ​​же зону покрытия, как и круглые катушки, но они не могут обнаруживать на такой глубине.

    Конфигурации поисковой катушки

    Наиболее распространенными типами поисковых катушек являются концентрические катушки, катушки с двойным d и моноконтурные катушки.

    Концентрические катушки состоят из большей внешней катушки, которая генерирует электромагнитное поле (передающая катушка), и меньшей внутренней катушки, которая принимает сигналы (приемная катушка).

    В сочетании эти катушки проникают в землю с конусообразным полем поиска.Концентрические поисковые катушки являются наиболее точными, но они более восприимчивы к электромагнитным помехам и минералам в земле.

    Двойные D-образные катушки имеют передающую и приемную катушки, расположенные в перекрывающейся D-образной форме.

    Эта конфигурация обеспечивает стабильность сигнала, снижает помехи от электромагнитных помех и минерализации грунта, а также возможность обнаружения на больших глубинах, чем концентрические катушки.

    Катушки

    Double-D генерируют два поля поиска для компенсации минерализации грунта. Первое - это узкое и глубокое поле обнаружения положительных результатов.Во-вторых, широкое отрицательное поле обнаружения, которое работает, чтобы подавить большую часть помех от земли.

    Катушки Monoloop похожи на концентрические поисковые катушки. Вместо нескольких намоток проводов у них есть одна намотка, которая передает и принимает сигналы. Эта конфигурация проникает в землю глубже, чем большинство концентрических катушек. Однако компромисс за эту увеличенную глубину заключается в большем вмешательстве со стороны минерализованных почв.

    Специализированные металлоискатели

    Помимо стандартных металлоискателей, существуют другие типы специализированных металлоискателей для промышленного и профессионального использования.

    Магнитный локатор

    Магнитный локатор - это тип металлоискателя, который обнаруживает только железо и сталь. Их используют для нахождения указателей, чугунных труб, крышек водяных клапанов, крышек септиков и других закопанных железных предметов.

    Насколько глубоко он может обнаруживать?

    Магнитные локаторы могут обнаруживать железные объекты глубиной от 4ʺ (10 см) до 16ʹ (4,8 м), в зависимости от размера объекта.

    Schonstedt GA-92xtd - универсальный портативный магнитный локатор.

    Детектор с двумя коробками

    В отличие от металлоискателя с одной поисковой катушкой, двухкамерные детекторы используют пару прямоугольных поисковых катушек. Эта установка может обнаруживать большие и глубокие цели, такие как тайники и реликвии. Компромисс такой глубины заключается в том, что они не могут обнаруживать объекты меньше 3ʺ (7,5 см).

    Насколько глубоко он может обнаруживать?

    Детекторы с двумя ящиками могут работать на глубине до 20ʹ (6,1 м). Это зависит от размера цели поиска и минералов в почве.

    Двухкорпусный металлоискатель Fisher Gemini-3.

    3D наземный сканер

    3D сканер грунта - это особый тип металлоискателя с глубоким поиском. Он может обнаруживать захороненные туннели, артефакты, сокровища и подземные аномалии.

    Археологи исследуют исторические поселения, руины и поля сражений, не трогая землю. Золотоискатели используют эти сканеры для поиска залежей полезных ископаемых перед копанием. Охотники за сокровищами ищут артефакты из золота, серебра, бронзы и других металлов. И другие люди используют их, чтобы найти туннели, фундаменты и скрытые камеры.

    Насколько глубоко он может обнаруживать?

    Трехмерный наземный сканер, такой как OKM eXP 6000, может обнаруживать объекты на глубине до 65ʹ (20 м) под поверхностью.

    OKM eXp 6000 3D сканер грунта.

    Радиочастотные локаторы

    Радиочастотный локатор - это инструмент, используемый для поиска подземных пластиковых труб. Как для полива или водопровода. Автономный радиопередатчик, называемый зондом, прикрепляется к концу рыбной ленты и вводится в трубу. Зонд передает определенную частоту, которую принимает локатор, позволяя проследить трубу.

    Насколько глубоко он может обнаруживать?

    В зависимости от типа используемого зонда радиолокатор может обнаруживать зонд на глубине до 9ʹ (2,75 м) от поверхности.

    Радиочастотный локатор.

    Минерализация грунта

    Эта карта минерализации грунта, адаптированная из отчета Геологической службы США, упомянутого ниже, показывает уровни концентрации минералов в различных почвах на территории Соединенных Штатов.

    Мы уже несколько раз снижали минерализацию грунта, но что это такое?

    Начнем с почвы.Почва состоит из песка, животных и растений и микроэлементов, таких как цинк, магний и железо. Высокий уровень этих микроэлементов в почве известен как минерализация почвы.

    Почвы с высоким уровнем минерализации мешают электромагнитному полю, создаваемому металлоискателем. Это вмешательство влияет на то, насколько глубоко вы можете дотянуться.

    По мере увеличения уровня минерализации глубина, на которой вы можете обнаружить металлический объект, уменьшается. Металлоискатели без функций балансировки грунта и дискриминации для уменьшения минерализации грунта мало пригодны в наиболее минерализованных областях.

    И более минерализованный грунт увеличивает вероятность ложных сигналов. Это когда детектор издает звуковой сигнал, как будто там есть металлический предмет, но он просто улавливает следы минералов в почве.

    Что вызывает минерализацию грунта?

    Минерализация грунта - естественный процесс. Новые почвы, например, в парках и садах, имеют низкий уровень минеральных веществ. Со временем из-за дождя железо и другие минеральные частицы глубоко в почве мигрируют на поверхность. Они накапливаются, обеспечивая более высокий уровень минерализации почвы.

    Насколько минерализована земля, где я живу?

    Состав почвы сильно различается от места к месту. Но вы можете оценить уровни минерализации почвы в том месте, где вы живете, посмотрев на ее цвет. От пурпурно-красного до красновато-коричневого, богатая железом земля встречается по всему миру.

    На юго-востоке и юго-западе США это почва называется красной глиной. Он встречается в южной и восточной Индии, Австралии, Южной Америке, а также в центральной и южной Африке.В 2007 году Геологическая служба США (USGS) опубликовала отчет о концентрациях микроэлементов в почвах на прилегающих территориях Соединенных Штатов. Отчет включает карты, которые иллюстрируют поверхностные концентрации многих из этих минералов.

    Давайте рассмотрим

    Большинство металлоискателей могут достигать в среднем глубины 6–8ʺ (15–20 см). Некоторые специальные металлоискатели могут достигать глубины 65ʹ (20 м). Но конкретная глубина, которую вы можете достичь, зависит от других факторов, таких как перечисленные ниже.

    • Частота, на которой работает ваш металлоискатель.
    • Такие функции, как дискриминация и балансировка грунта.
    • Размер, форма и конфигурация поисковой катушки вашего детектора.
    • Размер, форма, ориентация и металлический состав мишени.
    • Уровни минерализации вашей почвы.

    Насколько глубоко вы освоили свой металлоискатель? Расскажите об этом в комментариях ниже.

    Технология поисковой катушки | Detech USA

    Поисковая катушка - самая важная часть детектора для любителей / старателя.Это устройство, прикрепленное к корпусу управления, которое «соединяет» металлоискатель с землей под ним. Поисковая катушка содержит передатчик и приемник, которые позволяют детектору извлекать и интерпретировать информацию об обнаруженной цели.

    Поисковые катушки доступны в нескольких формах и размерах для удовлетворения разнообразных потребностей "охоты". Вообще говоря, маленькие поисковые катушки предназначены для обнаружения мелких неглубоких объектов, в то время как большие поисковые катушки используются для поиска крупных и глубоко закопанных объектов.Универсальный детектор обычно оснащен поисковой катушкой диаметром восемь или девять дюймов, которая удобна для сканирования парков, детских площадок, пляжей и других популярных мест охоты за монетами.

    Замена поисковой катушки на металлоискателе - лучшее решение после покупки совершенно новой машины! Большинство металлоискателей поставляются со стандартной поисковой катушкой, которая подходит для общего использования - обнаружение самого широкого диапазона целей в самом широком диапазоне условий окружающей среды. Но поисковые катушки бывают всех форм и размеров, и вполне возможно, что простая замена катушки на вашем детекторе приведет вас к множеству новых целей в этой ранее «выслеживаемой» области.

    Три наиболее распространенных типа обмоток катушек - концентрические, двойные и монопетельные. Разница между этими типами катушек заключается в том, как проволока наматывается внутри поисковой катушки.

    Концентрические катушки имеют проволочную обмотку внутреннего и внешнего круга. Его схема поиска имеет форму конуса и может быть полезна для точного определения цели. Концентрические змеевики имеют тенденцию быть более шумными в сильно минерализованном грунте и требуют большего перекрытия прохода для тщательного покрытия грунта.

    Двойные D-катушки являются предпочтительными катушками для большинства обнаружений. Они подают сигнал в форме лезвия или долота, который покрывает землю более равномерно, и как только оператор привыкает к этому сигналу, определение местоположения может быть очень точным. Катушки Double-D также предпочтительны из-за их превосходной способности балансировать грунт.

    Катушки типа Monoloop имеют одну обмотку провода по окружности катушки, которая используется как для передачи, так и для приема.Форма сигнала катушки Monoloop имеет форму конуса, что требует большего перекрытия. В чрезвычайно сильно минерализованных грунтах иногда бывает труднее сбалансировать грунт, однако они, как правило, обеспечивают немного большую глубину, чем катушки Double-D.

    Обычно катушка большего размера обнаруживает цели, спрятанные глубже в земле, но они могут быть менее чувствительны к меньшим целям. Катушка меньшего размера обычно более чувствительна к мелким целям, но не проникает так глубоко, как катушка большего размера.Катушка Monoloop часто будет иметь лучшие характеристики по сравнению с катушкой Double D, но может быть более трудной для балансировки грунта и, следовательно, более шумной. Змеевик Double D часто более стабилен в сильно минерализованных областях.

    Катушки большего размера требуют более открытого грунта, тогда как катушки меньшего размера легче направлять в узких кустах или пересеченной местности. Очевидно, что катушка меньшего размера также легче, чем катушка большего размера.

    В областях, где требуется дискриминация, двойная D-катушка обеспечит более точный идентификатор.При высокой концентрации мусора предпочтительнее использовать змеевик меньшего размера.

    На самом деле существует только один способ найти большие золотые самородки и глубоко захороненные сокровища, и для этого вам нужно сделать одну очень важную вещь: вы ДОЛЖНЫ использовать поисковые катушки большого диаметра с вашим металлоискателем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
