Электродвигатель КД 180-4/56РК однофазный конденсаторный. Схема и размеры асинхронных электрических двигателей КД 180-4/56РК.

Описание серии двигателей КД 180-4/56РК

Электродвигатели асинхронные конденсаторные могут использоваться в качестве приводов активаторов бытовых стиральных машин, в приводах бытовых центрифуг, купюросчетных машинах, кухонных комбайнах и другой бытовой технике.

Электродвигатели КД 180-4/56РК – бытовые двигатели. Применяются для привода бытовых электроприборов, в том числе малогабаритных стиральных машинах и центрифугах, соковыжималках, электромясорубках, и бытовом электроинструменте.

Конструктивное исполнение КД 180-4/56РК

КД 180-4/56РК является двигателем открытого типа с естественным охлаждением. Возможно применение фланцевого крепления, крепление на лапе с одним или двумя вылетами вала.

Характеристики и режимы работы КД 180-4/56РК

• Номинальный режим работы – продолжительный (допускается режим работы повторно-кратковременый)
• Напряжение питания – 220 В
• Частота тока – 50 Гц
• Средняя наработка на отказ – 2500 час.
• Средний срок службы – 15 лет

Характеристики	КД 60-4/56Р	КД 90-4/56 РТ, РТК	КД 120-4/56Р	КД 120-4/56 РМ6	КД 160-4/56 Р	КД 180-4/56 РК, РКА, РКС, РКАС	КД 180-4/56 Р, Р1М, РКАМ
Номинальная мощность, Вт	60	90	120	120	160	180	180
Частота вращения, об/мин	1350	1380	1380	1380	1350	1370	1370
Номинальный ток, А	0,8	0,97	1,15	1,15	1,4	1,7	1,7
Уровень звука, дБа	50	50	48	48	50	50	50
Отношение начального пускового момента к номинальному	1	0,65	0,55	0,55	0,55	0,65	0,65
Габаритные размеры корпуса, мм	101 х 101 х 105	101 х 101 х 108	101 х 101 х 121	101 х 101 х 127	101 х 101 х 110	101 х 116 х 133	101 х 101 х 115
Диаметр вала, мм	12	12	12	12	12	12	12
Отношение макс. вращающего момента к номинальному	1,7	1,75	1,7	1,7	1,45	1,75	1,75
Емкость рабочего конденсатора, мкФ	3,9	15	6	6	8	8	8
Рабочее напряжение конденсатора, В	500	250	500	500	500	500	500
Масса, кг	2,8	3,3	3,85	3,85	3,75	4,8	3,95

Схема и габаритные размеры КД 180-4/56РК

Варианты исполнения, подбор, конструирование и производство двигателей:

• Ремонт и модернизация асинхронных электрических двигателей производства российских и зарубежных производителей;
• Подбор, конструирование и разработка асинхронных электрических двигателей по техническому заданию Заказчика;
• Производство асинхронных электродвигателей и их комплектующих в соответствии с конструкторской документацией Заказчика;
• Осуществление гарантийного и постгарантийного обслуживания асинхронных электродвигателей.

xakadyq схема подключения електродвигателя кд 120 4 56р

Ссылка:

http://uxaqihiz.bemosa.ru/6/66/shema-podklyucheniya-elektrodvigatelya-kd-120-4-56r


схема подключения електродвигателя кд 120 4 56р Особо стоит отметить двухскоростной двигатель ДМ-2, который в зависимости от схемы включения может изменять Технические данные электродвигателей переменного тока.

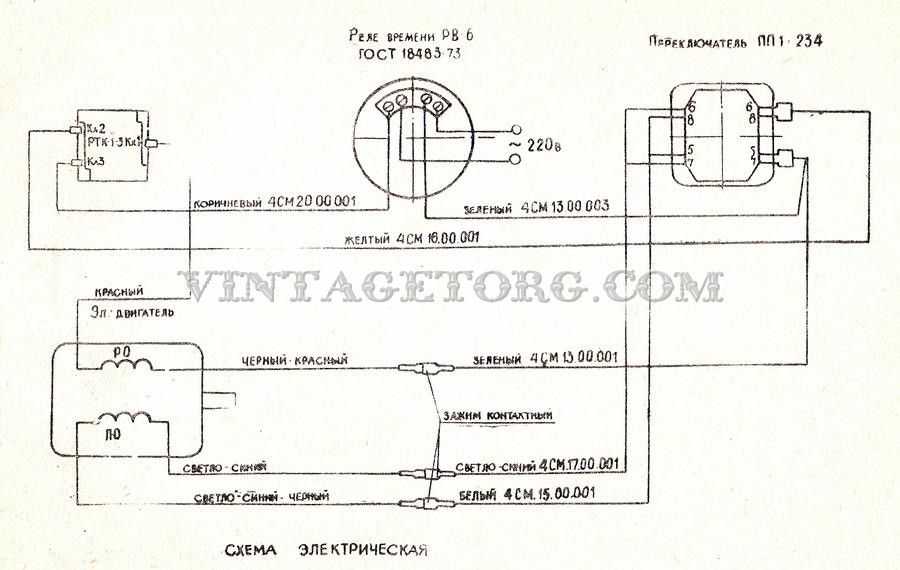

Тип электродвигателя. 510 1,3 87(диам.)х77,5 – 1 88х66х56 – 1,7 100х80х78 – –270 1,1 65х65х77. Для КД 120 -4 /56РМ6 фазосдвигающий конденсатор 8 мкФ. Их характерная особенность, что ротор вращается медленнее, чем магнитное поле в статоре (асинхронно) Вы изобразили схему подключения наиболее распространённых трёхфазных асинхронных эл двигателей. А внешний внд; б —схема; в — принципиальная электрическая схема; / — . Электродвигатель КД-120-4/56Р УХЛЧ включается через реле времени РВ-6. .. 2—подключение шланка; 3 — ручка управления временем стирки; 4 . Для всех электродвигателей типа КД при использовании их в качестве привода осевых вентиляторов бытового и промышленного назначения имеется. КД60-4/56Р-. Заметки электрика Электрооборудование Электродвигатели Схема подключения однофазного двигателя КД-25 и его реверс. Схема и габаритные размеры КД 120-4/56Р. Варианты исполнения, подбор, конструирование и производство двигателей:. 4. Как изменяется ток статора двигателя при повышении напряжения и неизменной .
