Кд242 характеристики: Д242А, Выпрямительный диод большой мощности, СЗТП

alexxlab | 07.12.1986 | 0 | Разное

Содержание

Характеристики диодов 1n4007, д242, д226, кд202в

Выбрать подходящий полупроводник для того или иного механизма порой бывает весьма затруднительно. Чтобы лучше ориентироваться в названиях диодов и легче их запоминать, необходимо знать, что любое название является составным и включает в себя 4 части.

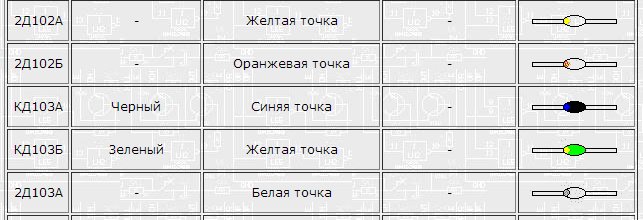

Первая часть — число, либо литера, обозначающая использованный при изготовлении материал:

1 (Г) — соединения с включениями германия.

2 (К) — соединения с включениями кремния.

3 (А) — арсенид галлия, а также другие соединения с включениями галлия.

Вторая часть — указание на подклассовую принадлежность прибора:

Д — диоды;

А — сверхвысокочастотные диоды;

И — диоды туннельные и обращённые.

Третья часть — число, демонстрирующее назначение и качества конструкции.

Четвёртая часть — номер приведённой модели.

Конечно данные расшифровки актуальны только в отношении продукции отечественного производителя, однако общий смысл построения названий диодов в зарубежной практике может быть схож.

Далее будут представлены на рассмотрения по 2 диода средней и малой мощности.

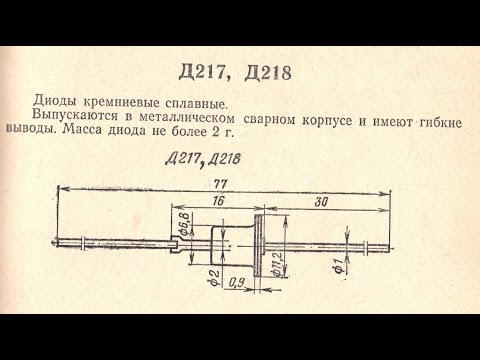

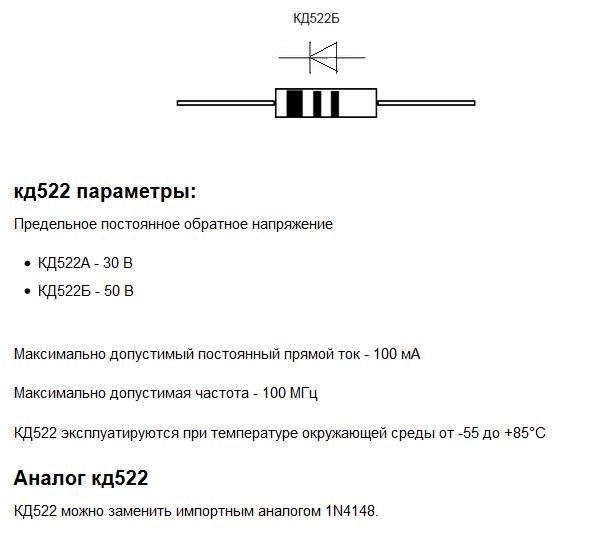

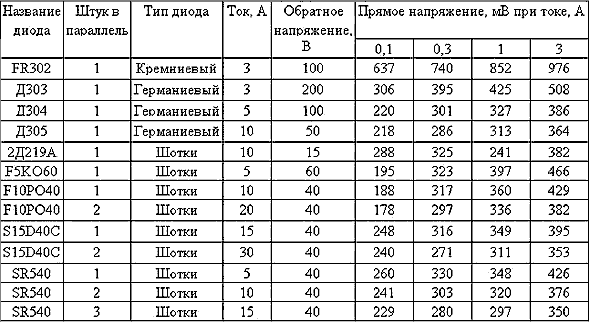

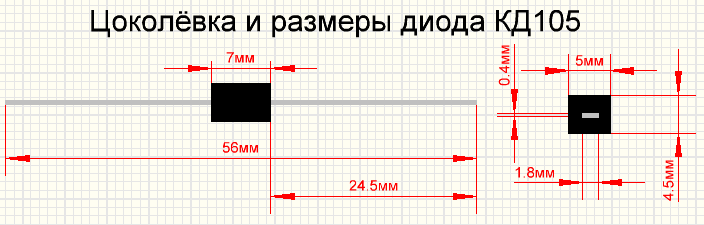

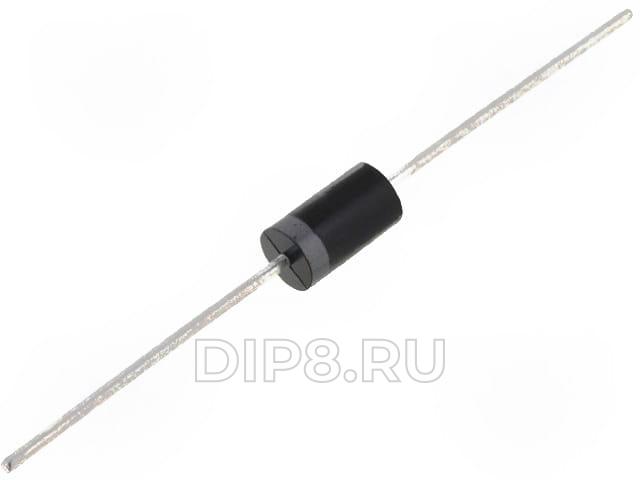

Диод N4007

Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.

Весьма часто применяется, чтобы сформировать блок питания (как компонент выпрямителя, включающего в себя 4 диода). Как и прочие модели, предназначен для преобразования характера напряжения (был переменным, становится постоянным). Выпускаются диоды подобного образца преимущественно в Тайване компаниями DIODES и RECTRON SEMICONDACTOR. В иных зарубежных странах изготовители тоже есть, но объём поставок от них невелик.

Массово применяется в телефонах, смартфонах, планшетных компьютерах.

Для самых недорогих маломощных (до 1 Ватта) устройств достаточно всего одного такого диода (вместо моста из 4-х). Чтобы легче ориентироваться при установке, на покрытии имеется выделенное цветном кольцо, обозначающее расположение катодного вывода.

Длина вывода на каждой стороне диода достаточна как для горизонтального расположения, так и для вертикальной установки. Имеет низкую себестоимость. Почти все полупроводники серии 1N4001 — 1N4007 возможно заменить на 1N4007 при необходимости. Мажет применяться в радиоаппаратуре вместо варикапа.

Постоянное обратное напряжение (max.) — 1000 В

Постоянный ток (max.) — 1 А (при 75°C)

Прямое напряжение (max.) — 1,1 В

Рабочая температура — -65…+175°C

Вес — 0,33 г

Аналоги

Российские:
КД243ж;
КД258д.
Зарубежные:
HEPR0056RT;
BYW43;
1N2070, 1N3549;

BY156, BYW27.

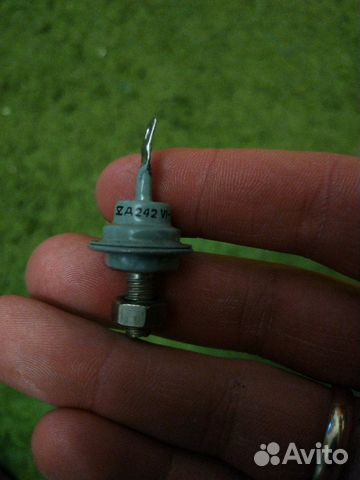

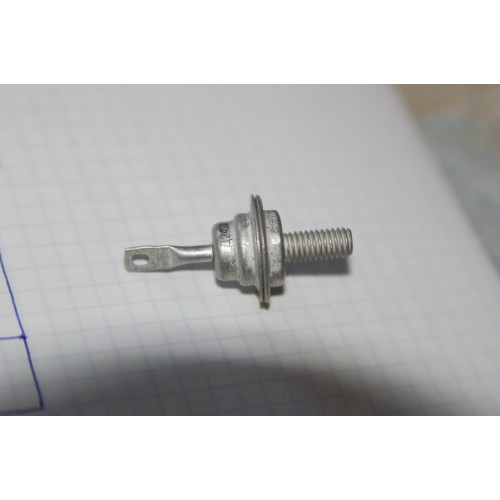

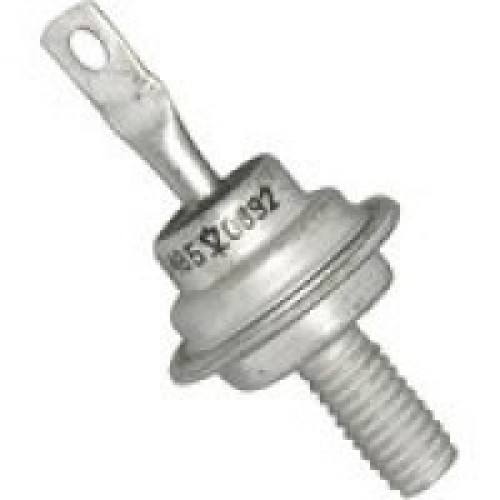

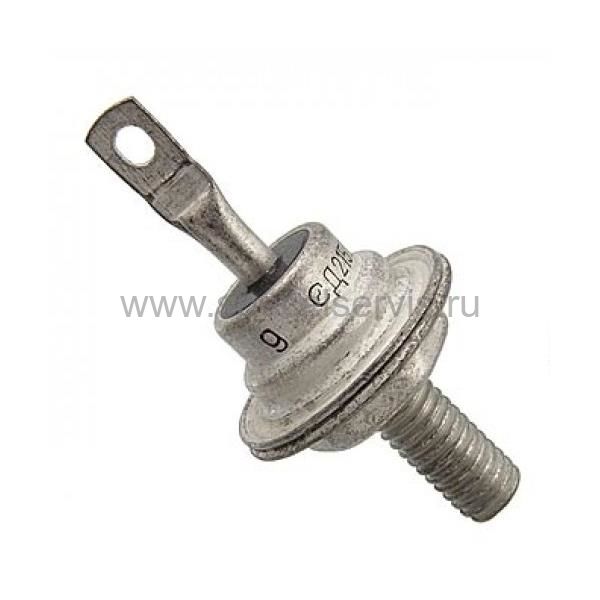

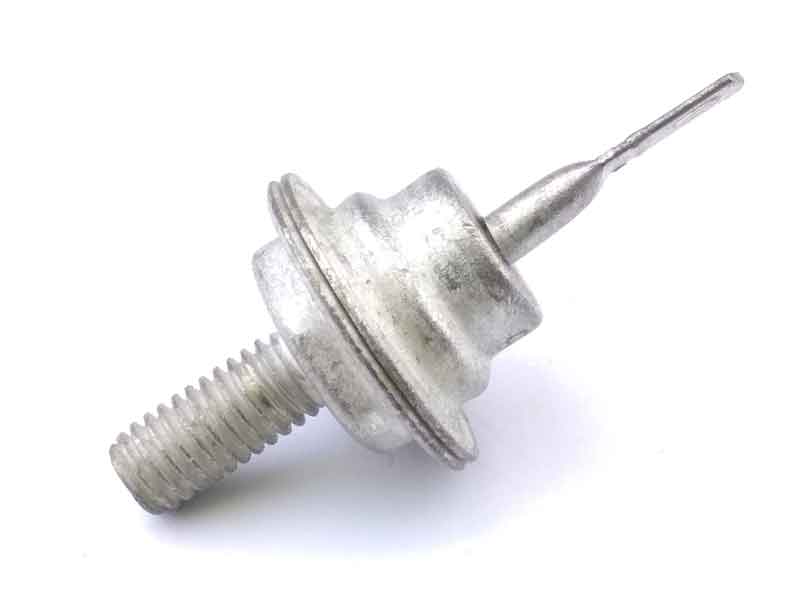

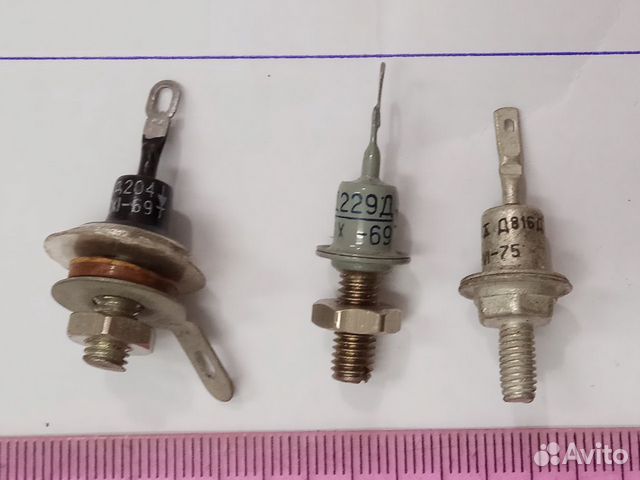

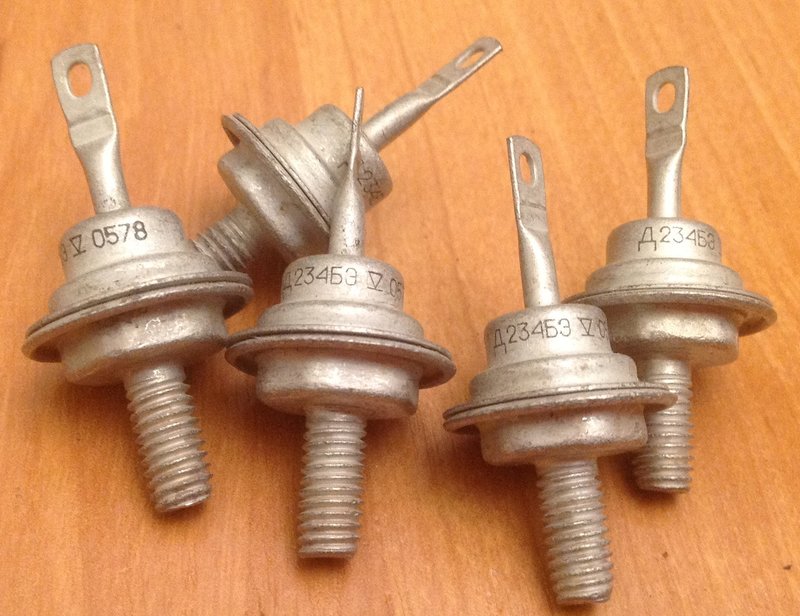

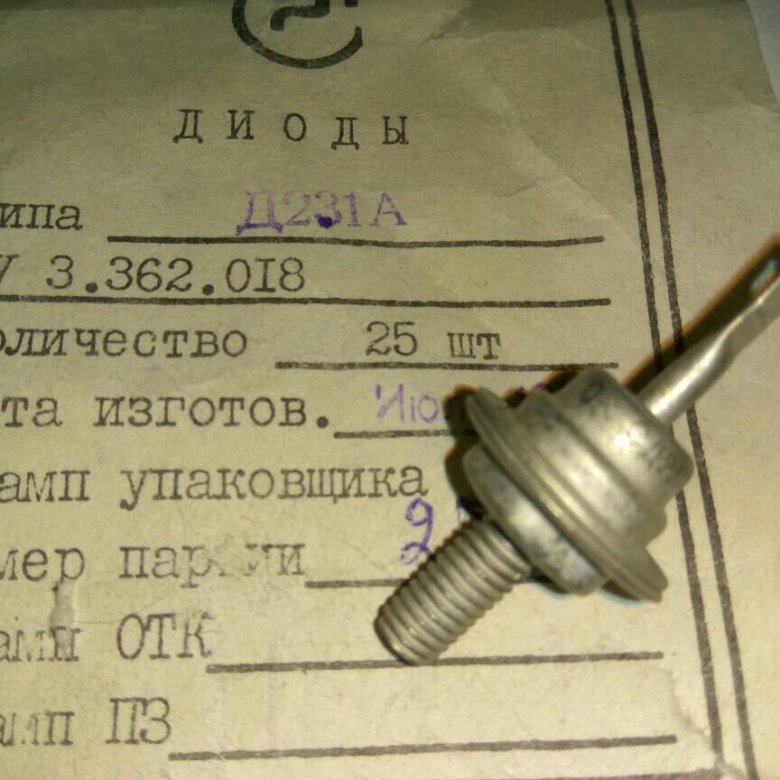

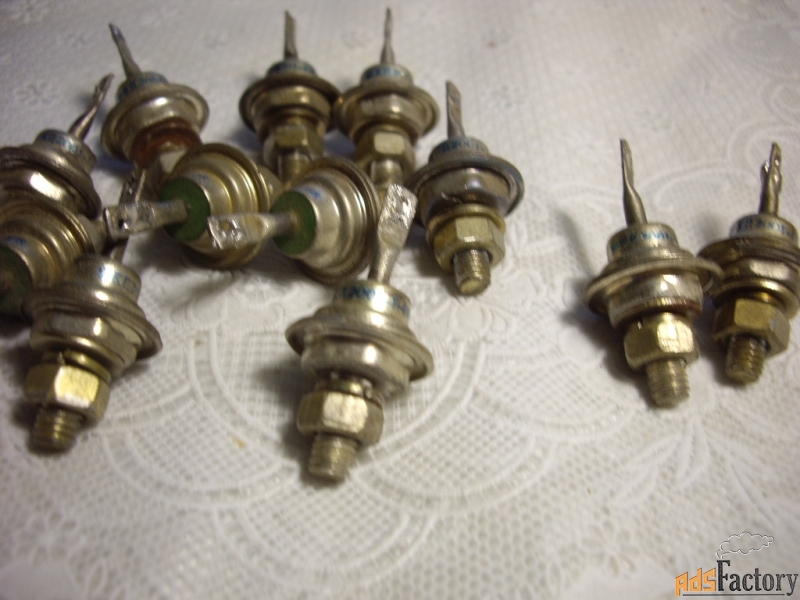

Диод Д242

Диффузионный полупроводник. Изготовлен из кремния и «упакован» в металлостекляный корпус. Выводы жёсткие. На поверхности обозначены тип и цоколевка (отображение взаиморасположения электродов и выводов). Д242 относится к числу выпрямительных среднемощных диодов, то есть он рассчитан на выпрямление тока от 300mA до 10А. Применяется в различных сферах радиоэлектронной промышленности.

Постоянное обратное напряжение (max.) — 100 В

Постоянный прямой ток (max.) — 10 А

Прямое напряжение (mid.) — 1,25 В

Рабочая температура — -65…+130°C

Обратный ток (mid.) — не более 3 mA

Граничная частота — 1 кГц

Вес (со всеми дополняющими)

— 18 г

Вес (только диод) — 12 г

Модификации: Д242а, Д242б

Аналоги: Д243, Д245, Д246

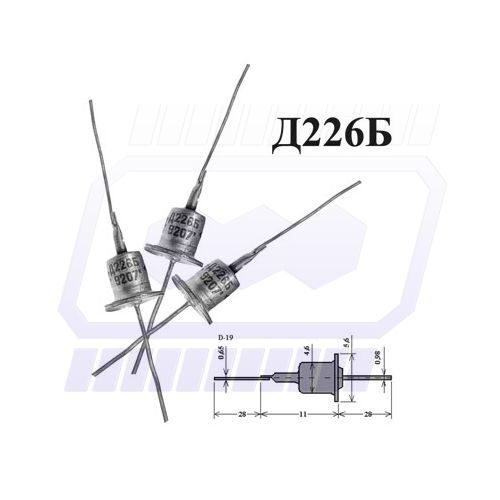

Диод Д226

Маломощный диод. Вся серия (Д226, Д226а — Д226е) представляет собой кремниевые устройства в корпусе из стекла и металла. Обладают гибкими выводами, а на корпусе имеется цоколевка. Выход для катода (1мм) немного толще выхода для анода (0,8мм). Может применяться для снижения напряжения в лампах накаливания. В кодировке может быть замена Д (сплавные) на МД (диффузионные).

Обратное импульсное напряжение (max.) — 400 В

Прямой ток (max.) — 300 mA

Прямое напряжение (max.) — 1 В

Обратный ток — 100 mkA

Рабочая частота (max.)

— 1кГц

Рабочая температура (max.) — 80°C

Корпус: Д-7

Аналоги: любые модели из родной серии.

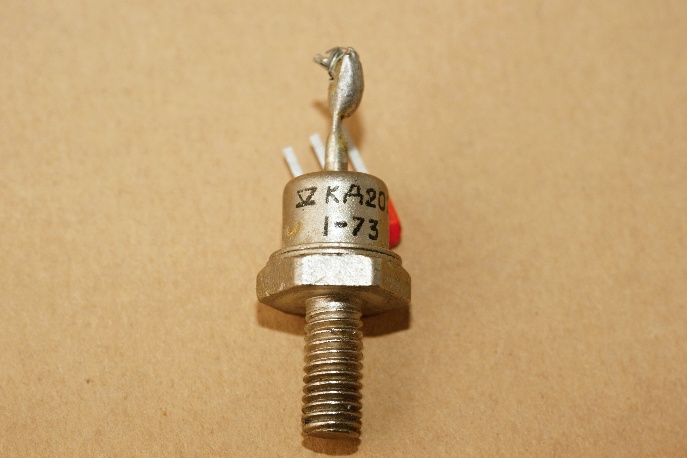

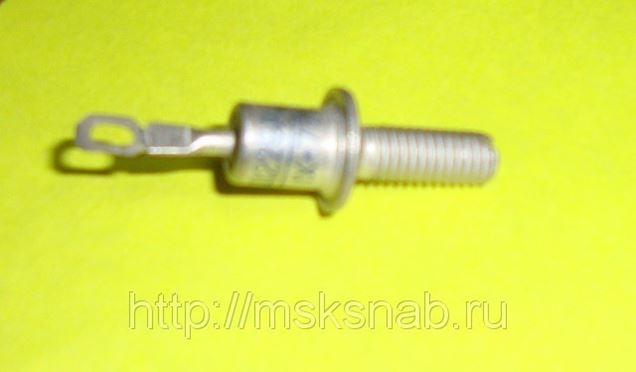

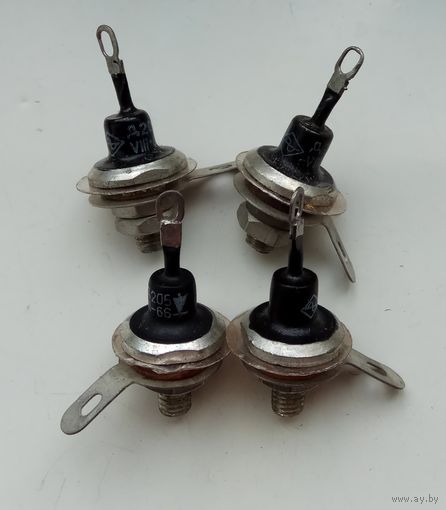

Диод КД202в

Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.

Содержит золото — 0,00053 грамм.

Допустимое обратное напряжение (max.)

— 70 В

Импульсное напряжение (max.) — 100 В

Обратный ток — 5 А

Импульсный ток — 9 А

Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)

Рабочая частота диода (max.) — 1,2 кГц

t° корпуса диода — 75°C

Вес — 4,62 г

Аналоги: 1N4724
Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Трансформаторы ОСХ-ПУ-0,315 – расшифровка, содержание драгметаллов, характеристики, справочник, схема, габариты, чертеж

Трансформатор с подзарядным устройством для хозяйственных помещений ОСХ-ПУ-0,315 У2 устанавливается в помещениях повышенной опасности и особо опасных в отношении поражения электрическим током (гаражи, сараи, подвалы), а также в капитальных помещениях: с целью понижения сетевого напряжения ~220 В до безопасного; для подзарядки аккумуляторов легковых автомобилей.

Трансформатор состоит из корпуса и основания с закрепленными на нем блоком сердечника с катушкой, кронштейнами с блоком диодов и панелью розеток.
Корпус трансформатора изготовлен методом контактной сварки деталей, штампованных из листовой стали. На корпусе методом штамповки нанесены предупреждающие надписи и выполнена маркировка технических характеристик трансформатора. На передней, боковых и нижней частях корпуса выполнены вентиляционные жалюзи для охлаждения трансформатора. Основной узел, сердечник с катушкой изолируется от металлического основания специальными пластмассовыми втулками. Стяжка магнитопровода выполнена при помощи гибкой ленты. Блок диодов и панель розеток фиксируются на кронштейнах. На левом кронштейне установлен балластный проволочный резистор. В основании, в местах крепления трансформатора имеются выпуклости.
На основании устанавливаются проходные изоляционные втулки, обеспечивающие электробезопасность подведения напряжения 220 В и вывода сети напряжением 12 или 36 В. На панели розеток имеются гнезда для подключения аккумуляторной батареи и нагрузок 12 или 36 В (переносные лампы, паяльники, электродрели и т. п.).
Рабочее положение — на вертикальной плоскости с нижним расположением отверстия для вывода вторичного напряжения. Схема электрическая принципиальная включает в себя понижающий трансформатор и подзарядное устройство, выполненное по схеме двухполупериодного выпрямителя со средним выводом. Выпрямленное напряжение через балластный резистор подается на розетку для подзарядки аккумулятора. Индикаторная лампа горит только во время подзарядки аккумулятора.

Расшифровка ОСХ-ПУ-0,315

ОСХ-ПУ-0,315 У2:

О — однофазный;
С — сухой;
Х — для хозяйственных помещений;
ПУ — с подзарядным устройством;
0,315 — номинальная мощность на зажимах вторичной обмотки, кВ·А;
У2 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Технические характеристики трансформатора ОСХ-ПУ-0,315

Назначение, область применения	понижение сетевого напряжения в бытовых помещениях повышенной опасности (гаражи, сараи, подвалы и т.п.) и подзарядка аккумуляторных батарей легковых автомобилей
Форма предоставления информации	—
Количество каналов	—
Входные параметры	220В
Выходные параметры	12, 24, 36В
Номинальный ток нагрузки	—
Ток, напряжение срабатывания защиты	—
Мощность	315ВА
Погрешность	—
Технические характеристики	ёмкость заряжаемой аккумуляторной батареи: 60Ач
Длина линии связи	—
Исполнение	взрывозащищенное; климатическое: У2
Условия эксплуатации	—
Конструкция	—
Габаритные размеры, мм	180х180х245
Масса, кг	7,6
Срок службы	—
ГОСТ, ТУ	ТУ 16-739. 341-83
№ ГОСРЕЕСТРА, сертификата	—

Габаритные и установочные размеры трансформатора ОСХ-ПУ-0,315

1 — лампа индикаторная; 2 — корпус; 3 — панель розеток.

Схема электрическая принципиальная трансформатора ОСХ-ПУ-0,315

Буквенное обозначение	Наименование
DV1; DV2	Диоды КД242А аАО.336.206 ТУ
ЕL	Лампа КМ6-50 ТУ 16–88 ИКАВ.675250.001 ТУ
R	Балластный резистор (шунт)
ТV	Сердечник с катушкой
X1; Х2	Колодки выводов
Х3	Панель розеток
Х4	Шнур аккумуляторный

Характеристика трансформатора ТСМ

Усилитель мощности на TDA2051

Многие радиолюбители знакомы с микросхемами

типа К174УН19, А2030, TDA2030, представляющими собой усилители мощности звуковой частоты класса АВ с выходной мощностью 15…18 Вт. Однако существует аналогичная им микросхема одноканального УМЗЧ TDA2051, имеющая выходную мощность 40 Вт. Эта микросхема также выпускается в корпусе ТО-220 с пятью выводами и на ней можно строить усилители по тем же самым типовым схемам включения, что и для микросхемы TDA2030 и её аналогов. Эти микросхемы имеют встроенную защиту от короткого замыкания в цепи нагрузки и защиту от перегрева.

Принципиальная схема одного из каналов усилителя мощности, построенного на микросхеме TDA 2051H, приводится на

Рис.1. Сигнал звуковой частоты поступает на вход микросхемы DA1 через истоковый повторитель, собранный на полевом транзисторе VT1. Истоковый повторитель установлен для повышения входного сопротивления усилителя. Дело в том, что с целью уменьшения смещения нулевого напряжения на выходе микросхемы ( вывод 4 ), резистор R4 следует устанавливать с относительно небольшим сопротивлением. Истоковый повторитель питается напряжением около 14 В, которое формируется простейшими параметрическими стабилизаторами на стабилитронах VD1, VD2 элементах С3, С4, R5, R6.

Микросхема включена по типовой схеме включения с двухполярным питанием. Коэффициент усиления по напряжению определяется соотношением резисторов R7/R8. Диоды VD3, VD4 защищают выходные транзисторы микросхемы от бросков обратного напряжения, индуцированного холостым обратным ходом катушки громкоговорителя. Конденсаторы С7…С10 – блокировочные по цепям питания микросхемы, с целью устранения возможного самовозбуждения микросхемы, устанавливаются возможно ближе к её выводам 3 и 5.
На рисунке Рис.1 показан также узел мощного двухполярного блока питания, рассчитанного на питание двух каналов такого усилителя.

Детали устройства. Все резисторы типа МЛТ, С1-4, С2-23 соответствующей мощности. Оксидные конденсаторы К50-35, К50-24 или другие подобные. Конденсатор С6 предпочтительнее взять неполярный, например типа К50-51. Конденсатор С18 полиэтилентерефталатный типа К73-17, К73-24 или К73-11 на напряжение не ниже 400 В. Конденсаторы фильтра выпрямленного напряжения типа К50-18. Если позволяют габариты корпуса, то количество таких или аналогичных конденсаторов можно удвоить. Конденсатор С2 можно взять как типа оксидный К50-51, так и серии К73. Остальные конденсаторы – К10-17, КМ-5, КМ-6. Стабилитроны КС168А можно заменить на стабилитроны серий КС162, КС 170, 2С164, КС166 или КС405А. Диоды КД247Г можно заменить на любые из серий КД247, КД242, КД226, 1N4001 – 1N4007, рассчитанные на обратное напряжение не мене 50 В. Диодный мост КВРС801 необходимо устанавливать на небольшой теплоотвод. Его можно заменить выпрямительными мостами KBU8B…KBU8M, RS802…RS807, KBPS802…KBPS810 и другими аналогичными, рассчитанными на ток не менее 6..8 А. Полевой транзистор VT1 можно заменить любым из серий КП303, КП302, КП307. Вместо микросхемы TDA2051H можно использовать отличающуюся формовкой выводов TDA2051V. Используя в качестве источника информации табл.1, в которой приводятся основные характеристики взаимозаменяемых микросхем, можно по приведённой схеме построить аналогичный усилитель с другими параметрами. Все микросхемы, приведённые в табл.1 имеют одинаковый корпус, цоколёвку и схему включения. Микросхему TDA2051 необходимо устанавливать на дюралюминиевый радиатор площадью не менее 900 см2.
Понижающий трансформатор Т1 изготовлен из старого трансформатора ТС-180 от блока питания чёрно-белого телевизора. Все вторичные обмотки трансформатора удалены, а вместо них проводом ПЭВ-2 – 1,3 намотаны две одинаковые обмотки на напряжение 18 В. Такой же трансформатор можно изготовить и самостоятельно на стальном магнитопроводе с площадью сердечника 17 см2, проводом 0,51 мм наматывается первичная обмотка – 640 витков. Каждая секция вторичной обмотки содержит 57 витков провода ПЭВ-2 диаметром 1,3 мм.
При монтаже устройства следует уделить особое внимание разводке силовых и сигнальных цепей.

источник: ” РАДИОКОНСТРУКТОР “, 11 – 2004, стр. 22-23

Автор Андрей МаркеловОпубликовано 06.11.201920.10.2021Рубрики Схемы усилителей звуковой частоты (НЧ)Метки усилители ЗЧ

Соединители коаксиальные тип SMA

Cоединители приборные

Розетки приборные прямые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание	Чертеж
SMA-KYD31A	AE99147399	12,4 ГГц	≤1,51	розетка приборная прямая
SMA-KYD2	182A-2802	18 ГГц	≤1,32	розетка приборная прямая

Соединители для гибкого кабеля

Вилки кабельные прямые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание
SMA-J2	181A-7501	6 ГГц	≤1,36	вилка кабельная прямая	RG-178U, RG-196U	–
SMA-J2. 5D	181A-7503	12,4 ГГц	≤1,43	вилка кабельная прямая	RG-316DT	–
SMA-J5D	181A-7505	12,4 ГГц	≤1,42	вилка кабельная прямая	RG-55U, RG-142B/U, RG-223U, RG-400U	A=3,1 L=19,0
SMA-J3	181A-7502	12,4 ГГц	≤1,43	вилка кабельная прямая	RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1	A=5,2 L=23,0
SMA-J5	181A-7504	12,4 ГГц	≤1,42	вилка кабельная прямая	RG58U,RG-303U	–
SMA-J4	181A-7506	12,4 ГГц	≤1,45	вилка кабельная прямая	PK50-2-22	–
SMA-J7. 5A	181A-7508	12,4 ГГц	≤1,45	вилка кабельная прямая	5D-FB	–
SMA-J7.5DN	181A-7509	12,4 ГГц	≤1,45	вилка кабельная прямая	5D-FB	–
SMA-J240	181A-7510	6 ГГц	≤1,29	вилка кабельная прямая	LMR240
SMA-J300	181A-7511	12,4 ГГц	≤1,40	вилка кабельная прямая	LMR300	–
SMA-J400	181A-7512	12,4 ГГц	≤1,43	вилка кабельная прямая	LMR400	–

Вилки кабельные угловые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание
SMA-JW2	183A-7501	8 ГГц	≤1,5	вилка кабельная угловая	RG-178U, RG-196U	RG178/196/обжим
SMA-JW2. 5D	183A-7503	8 ГГц	≤1,5	вилка кабельная угловая	RG-316DT	A=3,4 L=16,3
SMA-JW3	183A-7502	8 ГГц	≤1,5	вилка кабельная угловая	RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1	A=5,2 L=19,3
SMA-JW5	183A-7504	8 ГГц	≤1,5	вилка кабельная угловая	RG58U,RG-303U	–
SMA-JW5D	183A-7505	8 ГГц	≤1,5	вилка кабельная угловая	RG-55U, RG-142B/U, RG-223U, RG-400U	A=3,1 L=15,3
SMA-JW4	183A-7506	8 ГГц	≤1,5	вилка кабельная угловая	РК50-2-22/11/13/16/обжим	–
SMA-JW200L		12,4 ГГц	≤1,40	вилка кабельная угловая	LMR200, РК50-3-38

Розетки кабельные прямые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание
SMA-K2. 5D	182A-7502	12,4 ГГц	≤1,41	розетка кабельная прямая	RG-316DT	A=3,4 L=19,5
SMA-K3	182A-7501	12,4 ГГц	≤1,41	розетка кабельная прямая	RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1	A=3,1 L=18,5
SMA-K5	182A-7503	12,4 ГГц	≤1,41	розетка кабельная прямая	RG58U,RG-303U	A=5,2 L=22,5
SMA-K5D	182A-7504	12,4 ГГц	≤1,41	розетка кабельная прямая	RG-55U, RG-142B/U, RG-223U, RG-400U	A=5,7 L=24,0
SMA-K4	182A-7506	12,4 ГГц	≤1,41	розетка кабельная прямая		РК50-2-22/11/13/16/обжим

Розетки приборно-кабельные

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание
SMA-KY2. 5D	182A-2502	12,4 ГГц	≤1,41	розетка приборно-кабельная	RG-316DT	A=3,4 L=22,7
SMA-KY3	182A-2501	12,4 ГГц	≤1,41	розетка приборно-кабельная	RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1	A=3,1 L=21,7
SMA-KY5	182A-2503	12,4 ГГц	≤1,41	розетка приборно-кабельная	RG58U,RG-303U	A=5,2 L=25,7
SMA-KY5D	182A-2504	12,4 ГГц	≤1,41	розетка приборно-кабельная	RG-55U, RG-142B/U, RG-223U, RG-400U	A=5,7 L=27,2
SMA-KY4	182A-2506	12,4 ГГц	≤1,41	розетка приборно-кабельная	РК50-2-22/11/13/16/обжим

Розетки приборно-кабельные фланцевые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание
SMA-KF2. 5D	182A-1502	12,4 ГГц	≤1,41	розетка кабельная фланцевая	RG-316DT	–
SMA-KF3	182A-1501	12,4 ГГц	≤1,41	розетка кабельная фланцевая	RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1	A=3,1 L=19,0
SMA-KF5	182A-1503	12,4 ГГц	≤1,41	розетка кабельная фланцевая	RG58U,RG-303U	A=5,2 L=23,0
SMA-KF5D	182A-1504	12,4 ГГц	≤1,41	розетка кабельная фланцевая	RG-55U, RG-142B/U, RG-223U, RG-400U	A=5,7 L=24,5
SMA-KF4	182A-1506	12,4 ГГц	≤1,41	розетка кабельная фланцевая	РК50-2-22/11/13/16/обжим

Соединители для жесткого кабеля

Розетки приборно-кабельные с гайкой

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание	Чертеж
SMA-KYB1	182A-2664	12,4 ГГц	≤1,36	розетка приборно-кабельная	SR047

Соединители для запрессовки

Розетки прямые для запрессовки

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание	Чертеж
SMA-KD242	182A-3801	18 ГГц	≤1,5

Соединители для печатных плат

Вилки на плату прямые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание	Чертеж
SMA-JHD	181A-4801	18 ГГц	≤1,23	вилка прямая на плату	–	–
SMA-JHC5A	181A-5805	18 ГГц	≤1,41	вилка краевая

Вилки на плату угловые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание	Чертеж
SMA-JWHD	183A-4801	6 ГГц	≤1,38	вилка угловая на плату	–	–

Розетки на плату прямые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание
SMA-KHD	182A-4801	18 ГГц	≤1,5	розетка прямая на плату	–	–
SMA-KHDC	182A-5801	18 ГГц	≤1,41	розетка прямая на плату	–	–
SMA-KHDC8006	AE99147279	26,5 ГГц	≤1,43	розетка краевая на плату	–	А=0. 6 мм, F=26.5 GHz
SMA-KHDC8008	AE99147280	26,5 ГГц	≤1,43	розетка краевая на плату	–	А=0.8 мм, F=26.5 GHz
SMA-KHDC8010	AE99147281	26,5 ГГц	≤1,43	розетка краевая на плату	–	А=1.0 мм, F=26.5 GHz
SMA-KHDC8011	AE99147282	26,5 ГГц	≤1,43	розетка краевая на плату	–	А=1. 10 мм, F=26.5 GHz
SMA-KHDC8012	AE99147283	26,5 ГГц	≤1,43	розетка краевая на плату	–	А=1.20 мм, F=26.5 GHz
SMA-KHDC8013	AE99147284	26,5 ГГц	≤1,43	розетка краевая на плату	–	А=1.30 мм, F=26.5 GHz
SMA-KHDC8015	AE99147285	26,5 ГГц	≤1,43	розетка краевая на плату	–	А=1. 50 мм, F=26.5 GHz
SMA-KHDC8016	AE99147286	26,5 ГГц	≤1,43	розетка краевая на плату	–	А=1.60 мм, F=26.5 GHz
SMA-KHDC8017	AE99147287	26,5 ГГц	≤1,43	розетка краевая на плату	–	А=1.73 мм, F=26.5 GHz
SMA-KHDC8021	AE99147288	26,5 ГГц	≤1,43	розетка краевая на плату	–	А=2. 10 мм, F=26.5 GHz
SMA-KHDC8022	AE99147289	26,5 ГГц	≤1,43	розетка краевая на плату	–	А=2.25 мм, F=26.5 GHz
SMA-KHDC8036	AE99147290	26,5 ГГц	≤1,43	розетка краевая на плату	–	А=3.60 мм, F=26.5 GHz
SMA-KHC19A	182A-5819	18 ГГц	≤1,41	розетка краевая на плату		L1=1,35 (под полосок 0,25х0,5)
SMA-KHD19A	182A-5820	18 ГГц	≤1,41	розетка краевая на плату		L=1 (под полосок 0,5х0,2)
SMA-KHD9	182A-5809	18 ГГц	≤1,41	розетка краевая на плату		L=1,6 (под полосок 0,5х0,2)

Розетки на плату угловые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание	Чертеж
SMA-KWHD	184A-4801	6 ГГц	≤1,38	розетка угловая на плату	–	–

Розетки прямые на плату, крепление гайкой

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание	Чертеж
SMA-KYHDC	182A-C801	18 ГГц	≤1,23	розетка краевая на плату		L=1,7

Розетки угловые на плату, крепление гайкой

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание	Чертеж
SMA-KYWHD2	184A-B802	6 ГГц	≤1,38	розетка угловая на плату
SMA-KYWHD	184A-B801	6 ГГц	≤1,38	розетка угловая на плату

Соединители для полужесткого кабеля

Вилки кабельные прямые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание
SMA-JB0. 7	181A-7661	18 ГГц	≤1,30	вилка кабельная прямая	EZ34	–
SMA-JB1	181A-7662	18 ГГц	≤1,30	вилка кабельная прямая	EZ47	–
SMA-JB2	181A-7663	18 ГГц	≤1,30	вилка кабельная прямая	RG-405U	–
SMA-JB2G	181D-7661	18 ГГц	≤1,30	вилка кабельная прямая	RG-405U	A=2,2
SMA-JB3	181A-7664	18 ГГц	≤1,30	вилка кабельная прямая	RG-402U	A=3,6
SMA-JB3G	181D-7662	18 ГГц	≤1,30	вилка кабельная прямая	RG-402U	–
SMA-JB6	181A-7665	18 ГГц	≤1,14		RG-401U	–

Вилки кабельные угловые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание
SMA-JWB1	183A-7661	11 ГГц	≤1,48	вилка кабельная угловая	SR-047	A=1,3
SMA-JWB2	183A-7662	11 ГГц	≤1,43	вилка кабельная угловая	RG-405U	–
SMA-JWB3	183A-7663	11 ГГц	≤1,43	вилка кабельная угловая	RG-402U	A=3,6
SMA-JWB6	183А-7664	18 ГГц	≤1,15	вилка кабельная угловая	RG-401U	–

Розетки кабельные прямые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание
SMA-KB0. 7	182A-7661	18 ГГц	≤1,30	розетка кабельная прямая	EZ34	A=1,3
SMA-KB1	182A-7662	18 ГГц	≤1,30	розетка кабельная прямая	EZ47	–
SMA-KB2	182A-7663	18 ГГц	≤1,30	розетка кабельная прямая	RG-405U	A=2,2
SMA-KB3	182A-7664	18 ГГц	≤1,30	розетка кабельная прямая	RG-402U	A=3,6

Розетки кабельные фланцевые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание
SMA-KFB1	182A-1661	18 ГГц	≤1,30	розетка кабельная фланцевая	EZ47	–
SMA-KFB1A	182A-1664	18 ГГц	≤1,30	розетка кабельная фланцевая	EZ47	–
SMA-KFB2	182A-1662	18 ГГц	≤1,30	розетка кабельная фланцевая	RG-405U	A=2,2
SMA-KFB2A	182A-1665	18 ГГц	≤1,30	розетка кабельная фланцевая	RG-405U	A=2,2
SMA-KFB3	182A-1663	18 ГГц	≤1,30	розетка кабельная фланцевая	RG-402U	A=3,4
SMA-KFB3A	182A-1666	18 ГГц	≤1,30	розетка кабельная фланцевая	RG-402U	A=3,6

Розетки приборно-кабельные, крепление гайкой

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание	Чертеж
SMA-KYB2M	182A-2661	18 ГГц	≤1,32	розетка приборно-кабельная	UT086, RG-405
SMA-KYB3M	182A-2662	18 ГГц	≤1,32	розетка приборно-кабельная	RG-402U	A=3,6

Соединители приборные фланцевые

Вилки приборные фланцевые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание
SMA-JFD	181A-0001	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=8,6 L2=4,0 A=1,3
SMA-JFD1	181A-0004	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=2,4
SMA-JFD10	181A-0026	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=4,0 A=1,3
SMA-JFD11	181A-0016	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=2,4 L2=4,0 A=1,3
SMA-JFD12	181A-0017	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=8,4 L2=2,0 A=1,3
SMA-JFD13	181A-0018	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=8,4 L2=4,0 A=1,3
SMA-JFD14	181A-0019	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=4,0 L2=0,6 A=0,4
SMA-JFD15	181A-0014	18 ГГц	≤1,23	вилка приборная фланцевая	–	h=0,2
SMA-JFD16	181A-0015	18 ГГц	≤1,23	вилка приборная фланцевая	–	h=0,4
SMA-JFD17	181A-0022	18 ГГц	≤1,23	вилка приборная фланцевая	–	–
SMA-JFD18	181A-0023	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=3,2 L2=3,0
SMA-JFD19	181A-0024	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=4,0 L2=2,5
SMA-JFD2	181A-0005	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=3,2
SMA-JFD20	181A-0025	18 ГГц	≤1,23	вилка приборная фланцевая	–	–
SMA-JFD21	181A-0013	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=2,4
SMA-JFD23	181A-0002	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=2,0 L2=4,0 A=1,3
SMA-JFD24	181A-0027	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=1,6 A=0,9
SMA-JFD25	181A-0028	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=1,2 A=0,8
SMA-JFD25А	181A-0029	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=0,9 A=0,5
SMA-JFD27	181A-0030	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=2,4 L2=2,5 A=1,0
SMA-JFD28	181A-0031	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=5,2 L2=3,0 A=0,8
SMA-JFD3	181A-0006	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=4,8
SMA-JFD33	181A-0032	18 ГГц	≤1,23	вилка приборная фланцевая	–	–
SMA-JFD35	181A-0020	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=5,0 L2=4,5 A=1,3
SMA-JFD37	181A-0021	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=7,5 L2=2,0 A=1,3
SMA-JFD4	181A-0007	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=4,0
SMA-JFD5	181A-0008	18 ГГц	≤1,23	вилка приборная фланцевая	–	h=0,5
SMA-JFD6	181A-0010	18 ГГц	≤1,23	вилка приборная фланцевая	–	–
SMA-JFD7	181A-0011	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=3,2
SMA-JFD8	181A-0012	18 ГГц	≤1,23	вилка приборная фланцевая	–	L1=4,0
SMA-JFD9	181A-0009	18 ГГц	≤1,23	вилка приборная фланцевая	–	h=0,2
SMA-JFD22	181A-0003			вилка приборная фланцевая	–	–
SMA-JFD200	FD005457			вилка приборная фланцевая
SMA-JFD95G	181D-0095	18 ГГц	≤1,41	вилка приборная фланцевая		фланец 9. 5х9.5, сменный Pin/нержавейка

Розетки приборные фланцевые прямые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Применяемый кабель	Примечание
SMA-KFD	182A-0001	18 ГГц	≤1,23	розетка приборная фланцевая	–	A=3,0 L=14,7
SMA-KFD1	182A-0003	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=8,0 L2=1,4 h=0,6
SMA-KFD10	182A-0038	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD102	182A-0015	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=5,0 L2=3,0 A=1,3
SMA-KFD103	182A-0030	18 ГГц	≤1,30	розетка приборная фланцевая	–	–
SMA-KFD11	182A-0039	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=4,8
SMA-KFD113	182A-0080	18 ГГц	≤1,23	розетка приборная фланцевая	–	A=0,4
SMA-KFD12	182A-0040	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD13	182A-0042	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD14	182A-0043	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD143	182A-0016	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=12,2 L2=4,0 A=1,3
SMA-KFD147G	182A-0002	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=3,2 L2=2,0 A=1,3
SMA-KFD15	182A-0045	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=2,0 L2=2,0 h=0,4
SMA-KFD157	182A-0017	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD17	182A-0047	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD177	182A-0031	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=8,0 L2=3,0 A=1,3
SMA-KFD178	182A-0032	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=5,0 L2=4,2 A=1,3
SMA-KFD18	182A-0005	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=2,5 L2=1,6 h=0,2
SMA-KFD189	182A-0018	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=6,0 L2=2,0 A=1,3
SMA-KFD19	182A-0048	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=4,0 L2=2,0 A=1,3
SMA-KFD30	182A-0059	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=4,0 L2=3,0 h=0,4
SMA-KFD191	182A-0078	18 ГГц	≤1,23	розетка приборная фланцевая	–	A=0,8
SMA-KFD197	182A-0033	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD19AG	182D-0003	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD2	182A-0004	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=2,4 L2=1,6 h=0,6
SMA-KFD2. 5	182A-0053	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=2,5 L2=2,5 A=1,3
SMA-KFD20	182A-0054	18 ГГц	≤1,23	розетка приборная фланцевая	–	L=4,0
SMA-KFD201	182A-0034	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=9,0 L2=5,5 A=0,4
SMA-KFD203	182A-0019	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=4,0 L2=8,0 A=1,3
SMA-KFD205	182A-0020	18 ГГц	≤1,32	розетка приборная фланцевая	–	L1=62,0 L2=9,5 A=1,3
SMA-KFD21	182A-0011	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD23	182A-0025	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=4,0 L2=0,6 A=0,4
SMA-KFD24	182A-0056	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD26	182A-0057	18 ГГц	≤1,23	розетка приборная фланцевая	–	h=0,2
SMA-KFD27	182A-0058	18 ГГц	≤1,23	розетка приборная фланцевая	–	h=0,4
SMA-KFD28	182A-0046	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=3,0 L2=2,5 h=0,2
SMA-KFD29	182A-0049	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=3,2 L2=3,0 A=1,3
SMA-KFD34	182A-0060	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=1,0 L2=1,0 h=0,4
SMA-KFD3	182A-0008	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD31	182A-0062	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD32	182A-0063	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=2,5
SMA-KFD33	182A-0064	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=1,4
SMA-KFD35	182A-0006	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=1,0 L2=1,0 h=0,4
SMA-KFD36	182A-0007	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=1,0 L2=1,0 h=0,2
SMA-KFD38	182A-0065	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD39	182A-0066	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD40	182A-0067	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=4,0 L2=3,0
SMA-KFD42	182A-0069	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD43	182A-0026	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD44	182A-0036	18 ГГц	≤1,23	розетка приборная фланцевая	–	A=0,6
SMA-KFD45	182A-0044	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=2,4
SMA-KFD46	182A-0012	18 ГГц	≤1,27	розетка приборная фланцевая	–	L1=4,0 L2=3,0 A=1,3
SMA-KFD5	182A-0022	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD51	182A-0055	18 ГГц	≤1,23	розетка приборная фланцевая	–	L=2,5
SMA-KFD53	182A-0070	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=2,6
SMA-KFD54	182A-0050	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=2,4 L2=2,5 A=1,0
SMA-KFD55	182A-0072	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD56	182A-0075	18 ГГц	≤1,23	розетка приборная фланцевая	–	A=0,6
SMA-KFD57	182A-0013	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD5A	182A-0009	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD6	182A-0023	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=9,0 L2=2,0 A=1,3
SMA-KFD69	182A-0073	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=2,5 L2=5,5 h=0,62
SMA-KFD65	182A-0002	18 ГГц	≤1,23	розетка приборная фланцевая	–	A=5,2 L=12,5
SMA-KFD7	182A-0021	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD72	182A-0076	18 ГГц	≤1,23	розетка приборная фланцевая	–	A=0,4
SMA-KFD72G	182D-0005	18 ГГц	≤1,23	розетка приборная фланцевая	–	A=0,4
SMA-KFD73	182A-0074	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=4,0 L2=5,6 h=0,55
SMA-KFD75	182A-0077	18 ГГц	≤1,23	розетка приборная фланцевая	–	A=0,6
SMA-KFD75AG	182D-0006	18 ГГц	≤1,23	розетка приборная фланцевая	–	A=0,6
SMA-KFD76	182A-0051	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=3,0 L2=1,5 A=0,7
SMA-KFD76AG	182D-0004	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=3,0 L2=1,5 A=0,7
SMA-KFD8	182A-0035	18 ГГц	≤1,23	розетка приборная фланцевая	–	A=1,0
SMA-KFD80	182A-0068	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=5,2 L2=2,8
SMA-KFD83	182A-0027	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=2,4 L2=2,5 A=1,3
SMA-KFD84	182A-0014	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD84G	182D-0001	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=3,0 L2=3,0 A=1,3
SMA-KFD85	182A-0028	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD86	182A-0082	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD87	182A-0041	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=3,0
SMA-KFD9	182A-0037	18 ГГц	≤1,23	розетка приборная фланцевая	–	–
SMA-KFD90	182A-0083	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=3,0 L2=2,5
SMA-KFD90G	182D-0008	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=3,0 L2=2,5
SMA-KFD91	182A-0029	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=1,6 L2=13,1 A=1,3
SMA-KFD92	182A-0079	18 ГГц	≤1,23	розетка приборная фланцевая	–	A=0,9
SMA-KFD93	182A-0071	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=2,8
SMA-KFD95	182A-0052	18 ГГц	≤1,23	розетка приборная фланцевая	–	L1=4,0 L2=1,5 A=0,8
SMA-KFDA4010A	182A-0061	18 ГГц	≤1,40	розетка приборная фланцевая	–	–
SMA-KFD135	182A-0135	18 ГГц	≤1,5	розетка приборная фланцевая	–	–
SMA-KFD135A	182A-0135A	18 ГГц	≤1,5	розетка приборная фланцевая	–	–
SMA-KFD127N	182B-0127	18 ГГц	≤1,41	розетка приборная фланцевая		фланец 12. 7х12.7, сменный Pin, корпус никель
SMA-KFD129	182A-0129	18 ГГц	≤1,30	розетка приборная фланцевая		фланец 12.7х12.7, L1=15.0, L2=2.9х1.3
SMA-KFD136	182A-0136	18 ГГц	≤1,20	розетка приборная фланцевая		фланец 12.7х12.7, L1=5.0, L2=4.0х1.27
SMA-KFD47	182A-0447	18 ГГц	≤1,30	розетка приборная фланцевая		фланец 5. 7х16
SMA-KFD95A	182A-0095			розетка приборная фланцевая		фланец 9.5х9.5, сменный Pin
SMA-KFD95N	182B-0095	18 ГГц	≤1,41	розетка приборная фланцевая		фланец 9.5х9.5, сменный Pin

Розетки приборные фланцевые угловые

Наименование	Код заказа	Рабочая частота	КСВН	Вид соединителя	Примечание
SMA-KWFD	184A-0001	6 ГГц	≤1,38	розетка приборная фланцевая	фланец 12,7х12,7
SMA-KWFD2-L	AE99146727	18 ГГц	≤1,60	розетка приборная фланцевая угловая	фланец 12,7х12,7, L1=4, L2=2х1,27
SMA-KWFD3	184A-0003	6 ГГц	≤1,38	розетка приборная фланцевая	фланец 12,7х12,7, L1=5, L2=3х1,27

#173.

Массовые увольнения должны быть экологичными

Говорили про это уже не раз, что все крупные производители PC заблокировали обновления. Но хочу напомнить, используйте VPN. Всё никак не мог понять, почему на ноутбук не прилетает уведомление про обновление на Windows 11, да и нового драйвера нет с исправлением ошибки, хотя обещали. Подключение к серверам через VPN из Британии, и voilà! Сразу и Windows 11, и все драйвера.

Ровно та же мысль, что и про Apple с тихим отключением Apple Pay. Если уходите, то имейте мужество и уважение высказать свою позицию. Так компьютер просто сообщает, что новых обновлений нет. Пусть говорит как есть: «Да, вы наш клиент, но мы лишаем технической поддержки, потому что вот так вот решили». Но никто так не делает, потому что вдруг появится возможность вернуться.

Реклама Hyundai IONIQ 5
Экологичное увольнение сотрудников
Каким будет Galaxy Fold 4
Что будет после смартфонов
Роботы вокруг нас
Заключение: беды ближайшего будущего

Реклама Hyundai IONIQ 5

Случайно увидел прошлогоднюю рекламу электрокара Hyundai IONIQ 5. По сюжету герой приезжает на пикник, но вместо типичных костров и шашлыков привозит с собой всю бытовую технику, которую включает в розетки, встроенные в автомобиль.

Понимаю, что мысль банальная до простоты. Но меня прямо-таки поразила идея, что можно приехать на природу с кучей бытовой техники. Кажется, что это прямо какая-то дикость. Ведь на природу обычно едут как раз для того, чтобы на костре готовить, или для чего вообще ездят на природу?

Но чувствую, что лет через 10–15 только так в мире и будет. Уже сейчас, когда приезжаешь на то же побережье Финского залива, раздражают разбросанные мангалы и кучки углей. А так приехал на природу с электрошашлычницей, и как бы всё то же самое. Главное — не переусердствовать, а то потом батарейки до дома доехать не хватит.

Но до перехода на электрокары нам ещё далеко. На днях вышла занятная статистика про рынок автомобилей США. А это, напомню, самый платежеспособный массовый рынок в мире. Средний возраст американского автомобиля составил 12,2 года. С другой стороны, так, наверно, и должно быть. Хорошие дороги и несколько более мягкий климат с отсутствием реагентов позволяют дольше сохранять машины в хорошем виде, избегая коррозии и других проблем.

Экологичное увольнение сотрудников

Шеф в «Бирюлях» затронул тему потенциальных массовых сокращений в стане IT-компаний. Компании уже сокращают количество открытых вакансий и реструктурируют отделы. Мне же на почту упало занятное письмо, в котором рассказывается, что TalentTech создал платформу для экологичного увольнения сотрудников.

Давайте вместе попробуем разобраться, что же это такое. Итак, TalentTech создал мобильное приложение, которое «поддержит ваш HR-бренд при массовом увольнении персонала». Интересно, а массовое — это сколько человек?

Вероятно, экологичным увольнение называется по той причине, что отпускаемый сотрудник меньше коптит атмосферу, позволяя оставить HR-бренд компании чистым и сверкающим. Подразумевается, что экологичное увольнение позволяет смягчить негатив и сохранить хорошие отношения. Также экологичное увольнение предполагает аутплейсмент. Аутплейсмент – это помощь сотруднику в поиске новой работы.

В приложении сотрудник проходит шесть уровней, каждый из которых содержит, как утверждает TalentTech, важную практическую информацию:

1 уровень — переосмысление карьерного пути, составление списка интересных должностей и компаний, инструменты поиска вакансий;
2 уровень — составление резюме, обучение адаптации резюме под разные должности и компании, советы по описанию опыта работы, hard и soft skills, составление сопроводительного письма и портфолио;
3 уровень — советы по прохождению телефонного интервью, обучение технике речи и самопрезентации;
4 уровень — подготовка к собеседованию (онлайн и офлайн), навыки ведения small talk;
5 уровень — содержание компенсационного пакета, обучение сравнению условий и тактике ведения переговоров;
6 уровень — структура оффера, обсуждение предложенных условий, тест на закрепление полученных знаний.

И вот в конце уволенный Витя получает 790 электронных баллов, которые, видимо, сможет продемонстрировать в банке в качестве мотивации на отсрочку платежей по ипотеке.

Когда в почту начинают приходить подобные пресс-релизы, понимаешь, что ждут нас непростые времена.

В комментариях приветствуются истории про экологичные увольнения. У меня, к сожалению, таких нет.

Каким будет Galaxy Fold 4

В сеть утекли все технические характеристики Samsung Galaxy Z Fold4.

Внутренний экран: 7.6 дюйма QXGA+ AMOLED, 120Hz
Внешний экран: 6.2 дюйма HD+ AMOLED, 120Hz
Snapdragon 8 Gen 1 Plus
12/16 ГБ RAM
256/512 ГБ накопитель
Основная камера: 50 МП + 12 МП (ультраширокоугольная) + 12 МП (оптическое увеличение 3x)
Внутренняя камера под экраном: 4 или 16 МП (UD)
Внешняя фронтальная камера: 10 МП
Android 12, OneUI
4,400 мА*ч, зарядка 25 Вт
Wi-Fi 6E, Bluetooth 5.2, NFC
поддержка S-Pen
IPX8 защита от воды

Пожалуй, самое любопытное, что наконец-то Samsung использует топовые чипсеты. Так, в смартфоне будет свежий Snapdragon Plus. Раньше компания экономила, предпочитая использовать базовые версии.

Впрочем, характеристики в современном мире — это дело десятое. Не нужно быть пророком, чтобы угадать, какая начинка будет в топовом флагмане. Для меня наибольший интерес представляет фронтальная камера под экраном. Тут, кстати, утечки спорят – 4 или 16 МП. Впрочем, возможно, это будут 16 МП, схлопнутые до 4, как в Fold3.

В прошлый раз Samsung, мягко говоря, дала пользователям сырую технологию: камера заметна, даёт мутную картинку. Посмотрим, какие изменения произошли через год. При этом обратите внимание, что за прошедший год подэкранные камеры так и не стали трендом. И это намекает на то, что и новая камера в Samsung будет тем, что называют технологиями ради технологий.

Что будет после смартфонов

В Давосе завершился Всемирный экономический форум, который как бы не по нашей теме, но там выступал Пекка Лундмарк, глава Nokia (не путать с китайцами, делающими смартфоны под одноименной торговой маркой), который поделился своим видением будущего.

К слову, желающие, обладающие знанием языка английского, могут посмотреть всю сессию целиком тут.

Итак, Лундмарк ожидает, что в 2030 году произойдет смена эпох, когда устареют наши текущие представления о мире.

Во-первых, по его мнению, к 2030 году по миру не только расползутся метавселенные, но и будут окончательно стандартизированы. У каждого из нас появится цифровой двойник, обладающий ровно теми же правами, что и реальный человек. А весь мир будет оптимизирован так, чтобы иметь два интерфейса: реальный и виртуальный. В данном случае Лундмарк в качестве примера приводил завод, говоря, что и реальный сотрудник, и использующий виртуальный аватар смогут, условно говоря, нажать какой-то переключатель.

Во-вторых, кучи метавселенных и 100% цифровизация мира приведут к немыслимому росту количества данных, с которыми текущие компьютеры будут не справляться. Тут дискуссия свернула в сторону квантовых компьютеров. В принципе, можно согласиться, что к 2030 году могут появиться специализированные квантовые машины, заточенные на обработку конкретных действий. Так как данных будет чересчур много, исчезнут громадные суперкомпьютеры, пытающиеся посчитать всё и сразу. Компьютерные дата-центра станут узкоспециализированными, то есть будут выполнять свою часть работы и состыковывать её с результатами других дата-центров.

В-третьих, тут господин Лундмарк, почувствовал себя в родной стихии, так как возрастет количество данных, то понадобятся и другие скорости при работе с ними, которые превышают текущие скорости «в сотни раз». А это значит, здравствуй, 6G (оборудование как раз можно будет у Nokia купить).

Ну и в самом конце сессии господин Лундмарк развил свою мысль в том ключе, что смартфоны перестанут отвечать требованиям времени. С их помощью будет чересчур сложно управлять всем количеством данных, которые понадобятся обычному человеку для комфортной жизни. Понятно, что останутся ретрограды, которые будут разворачивать свои Galaxy Fold’ы и тыкать в них пальцами.

Однако нужны будут устройства, которыми человек сможет управлять быстрее. В качестве примера Лундмарк привел очки дополненной реальности. Но, как я понимаю, Лундмарк имел в виду в целом устройства, управлять которыми можно будет силой мысли. Ну или в случае с очками в ход пойдет считывание движения зрачков, направление взгляда и мощная предсказательная аналитика. На смартфонах, безусловно, уже сейчас есть вкладки «быстрых» приложений, которые ранжируются на основе ИИ. Но в случае с очками, в которых рабочий стол всегда перед глазами, можно будет добиться гораздо большей четкости.

В принципе, уже сейчас есть AR-очки, которые похожи на гаджет будущего. Это Nreal AR Glasses.

Это как бы очки 2-в-1. И от солнца, и для умных дел. Ну и благодаря темному фону проецируемая картинка выглядит гораздо лучше.

У пользователя создаётся ощущение, что он смотрит на экран размером 201 дюйм.

Вот так выглядит интерфейс. Управление происходит взглядом. Пользователь может открывать приложения, перетаскивать окна. Беда очков в том, что для них нужен смартфон. Скажу больше, очки должны быть подключены по проводу к смартфону, что, конечно, напрочь убивает сценарии применения. Точнее, минимизирует их до стационарного потребления, типа сел в поезд и смотришь фильм в очках, но при этом смартфон всё равно должен быть в руках.

Чтобы технология стала беспроводной, нужен 5G / Wi-Fi 6E, но с поправкой на то, что смартфон может всё-таки лежать в кармане штанов, держа сигнал. Другой ограничивающий момент – это технологии батарей. Очевидно, что если в очках появится встроенный 5G-модем, то разряжаться они будут очень быстро.

Разумеется, можно надеяться, что в ближайшем будущем наконец-то произойдет скачок технологий, после которого батареи будут работать сутками. Но вряд ли. Все производители электрокаров, включая Tesla, пока что вкладываются в производство классических батарей. Это подразумевает, что ближайшие 10-15 лет кардинальных изменений в батареестроении не ожидается.

Гораздо более перспективной на этом фоне выглядит технология беспроводной воздушной зарядки. Такие зарядки нам уже показывали Xiaomi и Motorola. На рисунке ниже — блок питания Motorola, который заряжает смартфоны перед ним.

Соответственно, в данном случае я подразумеваю концепцию пространств, где техника пользователей будет автоматически заряжаться. Подобное может быть в условном метро, поезде, автомобиле, которые в движении и так вырабатывают электричество. Логично, что появятся кафе, магазины, торговые центры, способные подзаряжать устройства своих посетителей.

Создание инфраструктуры может стать ответом на проблему батарей. Впрочем, чтобы прийти к этому, человечеству надо решить проблему добычи энергии. Желательно, чтобы это была зеленая энергия.

Ну а в целом я, конечно, с господином Лундмарком согласен. Смартфоны уже выглядят устаревшими гаджетами, не соответствующими представлениям о комфорте. Громоздкие, тяжелые, с дурно работающей системой аутентификации, с острыми гранями и так далее. Очевидно, что мы идем к носимым технологиям, которые будут у нас перед глазами, – очки, линзы, имплантация в мозг, киберпанк.

Роботы вокруг нас

Раз уж заговорили про будущее, то не могу не поделиться новостями про Сингапур. Сингапур – это экономически преуспевающий город-государство. И, как любое зажиточное государство, Сингапур сильно полагался на мигрантов как на источник дешевой рабочей силы.

Пандемия коронавируса привела к тому, что всех мигрантов выселили. Однако коронавирус не смог переубедить граждан страны пересмотреть своё отношение к труду. Работать на низкооплачиваемых работах никто не захотел.

И тут началось самое интересное. Сингапур начал внедрять роботов. Согласно статистике, на каждые 10 000 работающего населения приходится 605 роботов.

Чем сейчас занимаются роботы?

Широко известные собаки Boston Dynamics используются на стройке, а также для мониторинга городской инфраструктуры. Используя лазерные сканеры, они оценивают состояние асфальта, конструкций и отправляют это на подтверждение в центральный офис.

В Национальной библиотеке теперь катаются вот такие роботы, которые запоминают, где какие книги стоят. Как говорят, это очень полезная вещь, так как не все книги возвращают на положенные места.

Также роботы заменили разнорабочих. Например, для покраски домов применяются вот такие бандуры. Они умеют чистить и красить стены.

Также в рамках пандемии решено было отказаться от сотрудников фастфуда. На 30 станциях метро уже начали устанавливать вот такие роботизированные руки, которые должны уметь делать кофе и бутерброды. Рука может сделать до 200 чашек кофе в час, что, как я понимаю, превышает скорость среднестатистического бариста.

Моя позиция относительно роботов всегда заключалась в том, что их успех невозможен без стандартизированной инфраструктуры. Условно говоря, чтобы робот-дворецкий успешно функционировал, у каждой двери, включая холодильник, должна быть универсальная ручка. Также и ступеньки должны быть одинаковой высоты, чтобы робот-курьер принес посылку. Или одинаковые посадочные зоны для доставки товаров дронами.

Сингапурцы же пошли по простому пути. Они делают роботов, которые должны уметь обращаться с человеческим оборудованием. Так, механизированная рука после обучения в теории должна справляться с любой кофемашиной. Да и механическая собака-курьер худо-бедно взберется на любую горку. Главная беда таких роботов – это их чудовищная цена, так что пока что это всё блажь богатых людей.

Заключение: беды ближайшего будущего

Бродя по интернету, случайно наткнулся на сайт ожидающих пришествия инопланетян. Верующие ожидают прилёта в самое ближайшее время. Мне очень понравилась логика. Хочу поделиться с вами. Никто не ожидал пандемии, а она случилась. Никто не был готов к военным действиям в Европе, а они случились. Значит, сразу после окончания военных действий должны прилететь инопланетяне, потому что к их прилету мы тоже не готовы!

Что я хочу вам сказать, всё может быть. Есть подозрение, что с пришельцами мы поделать ничего не сможем, так как они будут обладать гораздо более прогрессивными технологиями (ведь долетели же они как-то до нас).

Хотя, вероятнее всего, столкнемся мы все с другой проблемой – энергетический кризис. Все эти великолепные технологии будущего, обладающие гигантскими вычислительными мощностями, основываются на предположении, что в мире будет избыток энергии. Правильнее даже сказать, что сейчас при создании каких-то новых технологий стоимость энергии рассчитывается, как считают стоимость воды на заводах по производству воды (считается, что чтобы производство было успешным, вода должна ничего не стоить).

Стоимость энергии растет. Например, в британской прессе вышла занятная статья, что цены на электричество на быстрых зарядных станциях для электромобилей растут быстрее, чем цены на бензин. Так, цена выросла с 17,5 до 26 фунтов для зарядки с 0 до 80%. Берется 80%, так как это отсечка, до которой батарею можно зарядить, используя технологии супербыстрой зарядки, дальше скорость заряда замедляется. С одной стороны, это по-прежнему на 48 фунтов выгоднее, чем залить 55-литровый бак на 80%. Но на бензине уедешь дальше, чем на батарейке, правда?

Тут, конечно, можно сказать, что Россию все эти беды не касаются (в Великобритании вообще планируют, что, возможно, зимой придется временно отключать 6 млн домов от электричества для сбалансированного распределения ресурсов). И у нас в стране избыток дешевой энергии. Одна беда, не хватает высокотехнологичных производств и инфраструктуры, чтобы можно было в полной мере радоваться электробусам по всей стране, а не только в Москве.

Расчет обратноходового импульсного трансформатора: формулы, схемы, особенности

UTC предназначен для создания DRSSTC. В этом аппноуте я приведу пример своей конструкции, которую можно считать референсной. Она далеко не идеальна, но работает и является примером того, чего легко можно добиться, используя UTC.

Блок-схема моей DRSSTC:

1. Трансформатор 220->24 2. Трансформатор управления затворами 3. Трансформатор защиты по току 4. Трансформатор обратной связи 5. ММС

Подвод 220В и заземления

Заземление теслы обязательно!

Так как моя тесла относительно слабенькая (потребляемая мощность порядка 1кВт), в качестве заземления я использую защитное зануление (зануление – это третий, чаще зелено-желтый провод в розетке).

Это, конечно, не очень правильно, но лучшего решения у меня не было. Как показала практика, все работает прекрасно, смертей электронной аппаратуры рядом с теслой не отмечалось, хотя рядом работало много разных устройств – LCD телевизор, ноутбук, компьютер. Я не призываю использовать зануление для теслы, вы делаете это на свой страх и риск.

Бывает так, что установлена розетка с тремя контактами, а зануление не подключено. В этом случае возможно повреждение теслы и, даже, электропроводки. Проверить наличие зануления можно таким образом:

1. Возьмите лампу, рассчитанную на 220В и подключите ее между силовыми контактами, лампа должна загореться.

2. Ту-же лампу, подключите между контактом зануления и одним из силовых.

Если лампа загорелась, или сработало УЗО, то заземление есть. Если этого не произошло, попробуйте с другим силовым контактом. Если и так ничего не произошло, то заземления нет.

Питание и земля к тесле подводится обыкновенным “компьютерным” силовым проводом длинной 3м:

Обратная трансформация

При этом, во избежание обратной трансформации в силовом трансформаторе, последний отключается от фазовых проводов. [17]

Если схема построена так, что возможна обратная трансформация напряжения , что бывает, например, при параллельной работе трансформаторов, то разъединители устанавливаются по обе стороны выключателей. [19]

Вторая трудность с алгоритмом Петрика состоит в росте числа возможных последовательностей обратных трансформаций , которые могут быть применены к заданному поверхностному дереву. Хотя многие из трансформаций, когда они применяются в прямом направлении, являются обязательными, так что только одно возможное действие может быть проделано, почти все обратные трансформации факультативны. Поэтому, когда какая-то обратная трансформация может быть применена, должны быть опробованы обе альтернативы: как применение обратной трансформации, так и неприменение ее. С ростом числа применяемых трансформаций число возможных активных путей может расти экспоненциально. [20]

Если при автоматическом отключении выключателя в РП оперативная бригада обнаружит на отключившейся линии напряжение от обратной трансформации , то необходимо найти кабель напряжением до 1 кв, связывающий разные линии, и отключить его с одной стороны. [21]

Это необходимо для того, чтобы не было случайной подачи на шины РУ высокого напряжения вследствие обратной трансформации . [22]

Применение постоянного тока небольшого напряжения ( 6 — 12 в) к тому же исключает возможность обратной трансформации . [23]

Это значит, что, в го время как большинство последовательностей прямых трансформаций ведут к правильным поверхностным структурам, многие последовательности обратных трансформаций не ведут к допустимым глубинным структурам, и много напрасных усилий тратится на тупики. Анализ Митре преодолевает недетерминированность обратного трансформационного процесса путем построения ad hoc для той или иной частной грамматики детерминированных множеств обратных трансформационных правил. Этот метод, однако, не гарантирует получения всех допустимых глубинных структур, и не существует формальной процедуры для построения необходимого множества обратных трансформаций. [24]

Силовые и измерительные трансформаторы необходимо отключать как со стороны первичных, так и со стороны вторичных обмоток, что обеспечивает невозможность обратной трансформации напряжения . [25]

При работах во вторичных устройствах и цепях трансформаторов напряжения с подачей напряжения от постороннего источника должны быть приняты меры, исключающие возможность обратной трансформации . [26]

Трансформаторы напряжения и силовые трансформаторы, связанные с выделенным для работ участком электроустановки, должны быть отключены также и со стороны напряжения до 1000 В для исключения возможности обратной трансформации . [27]

Наложения заземления не требуется при работе на оборудовании, если от него со всех сторон отсоединены шины, провода и кабели, по которым может быть подано напряжение путем обратной трансформации или от постороннего источника и при условии, что на этом оборудовании не наводится напряжение. Концы отсоединенного кабеля при этом должны быть замкнуты накоротко и заземлены. [28]

Фильтр

Фильтр предназначен для того, чтобы не дать помехам от переключения силовых транзисторов проникнуть в сеть. Также, фильтр обеспечивает плавный заряд силовых конденсаторов.

У меня фильтр довольно номинальный. Я его особо не рассчитывал и делал из того, что было под рукой.

NTC сопротивление предназначено для мягкого заряда конденсаторов. Диаметр NTC – 13.5мм. В UTC есть функция управления реле мягкого заряда. но тут она не используется просто потому, что когда это все делалось, UTC еще не было.

Фотография фильтра:

Технические характеристики

Важной характеристикой являются коэффициенты трансформации. Они показывают зависимость выходного напряжения от соотношения витков в обмотках. Коэффициент трансформации является базовым параметром при расчете.

Другая важная характеристика трансформатора – его КПД. В некоторых аппаратах этот показатель составляет 0,9 – 0,98, что характеризует незначительные потери магнитных полей рассеяния. Мощность P зависит от площади S сечения магнитопровода. По значению S, при расчетах параметров трансформатора, определяют количество витков в катушках: W = 50 / S.

На практике мощность выбирают исходя из предполагаемой нагрузки, с учетом потерь в сердечнике. Мощность вторичной обмотки P н= U н× I н, а мощность первичной катушки P с= U с× I с. В идеале P н = P с (если пренебречь потерями в сердечнике). Тогда k = U с / U н = I с / I н , то есть, токи в каждой из обмоток имеют обратно пропорциональную зависимость от их напряжений, следовательно, и от количества витков.

Силовая часть

Силовая часть выполнена на транзисторах IRG4PC50U. В силовой части стоят совсем слабенькие диоды. Дело в том, что в DRSSTC они практически не работают и нужны, скорее для защиты. От “иголок” транзисторы защищены супрессорами.

Для замедления включения транзисторов используется RD цепочка, от иголок на затворе также защищает супрессор. Очень важно поставить этот супрессор. так как на выходе GDT часто получаются выбросы из-за самоиндукции.

Вот что получается у меня до и после добавления супрессоров. Красное – это выброс без супрессоров. Как видно, он превышает максимальные для транзисторов 20В.

Фильтрующие конденсаторы составлены из электролитических и пленочных конденсаторов. Электролитические обеспечивают сглаживание пульсаций, а пленочные отдают ток в стример. Очень важно поставить как можно больше пленочных конденсаторов близко к транзисторам, так как они не только отдают ток, но и защищают транзисторы от выброса, который формируется на индуктивности подводящих проводов питания.

В качестве пленочных используются конденсаторы CBB21 (аналог К73-17).

Радиатор был выбран исключительно из-за его геометрических размеров – на него умещались все транзисторы. Радиатор совершенно не греется.

Внешне электронный трансформатор представляет собой небольшой металлический, как правило, алюминиевый корпус, половинки которого скреплены всего двумя заклепками. Впрочем, некоторые фирмы выпускают подобные устройства и в пластиковых корпусах.

Чтобы посмотреть, что же там внутри, эти заклепки можно просто высверлить. Такую же операцию предстоит проделать, если намечается переделка или ремонт самого устройства. Хотя при его низкой цене куда проще пойти и купить другое, чем ремонтировать старое. И все же нашлось немало энтузиастов, которые не только сумели разобраться в устройстве прибора, но и разработать на его основе несколько импульсных блоков питания.

Принципиальная схема к устройству не прилагается, как и ко всем нынешним электронным устройствам. Но схема достаточно проста, содержит малое количество деталей и поэтому принципиальную схему электронного трансформатора можно срисовать с печатной платы.

На рисунке 1 показана снятая подобным образом схема трансформатора фирмы Taschibra. Очень похожую схему имеют преобразователи, выпускаемые фирмой Feron. Отличие лишь в конструкции печатных плат и типах используемых деталей, в основном трансформаторов: в преобразователях Feron выходной трансформатор выполнен на кольце, в то время как в преобразователях Taschibra на Ш-образном сердечнике.

В обоих случаях сердечники выполнены из феррита. Следует сразу отметить, что кольцеобразные трансформаторы при различных доработках прибора лучше поддаются перемотке, чем Ш – образные. Поэтому, если электронный трансформатор приобретается для опытов и переделок, лучше купить прибор фирмы Feron.

При использовании электронного трансформатора лишь для питания галогенных ламп название фирмы – изготовителя значения не имеет. Единственное, на что следует обратить внимание, это на мощность: электронные трансформаторы выпускаются мощностью 60 — 250 Вт.

Рисунок 1. Схема электронного трансформатора фирмы Taschibra

Краткое описание схемы электронного трансформатора, ее достоинства и недостатки

Как видно из рисунка, устройство представляет собой двухтактный автогенератор, выполненный по полумостовой схеме. Два плеча моста выполнены на транзисторах Q1 и Q2, а два других плеча содержат конденсаторы C1 и C2, поэтому такой мост называется полумостом.

В одну из его диагоналей подается сетевое напряжение, выпрямленное диодным мостом, а в другую включена нагрузка. В данном случае это первичная обмотка выходного трансформатора. По очень похожей схеме выполнены электронные балласты для энергосберегающих ламп, но в них вместо трансформатора включен дроссель, конденсаторы и нити накала люминесцентных ламп.

Для управления работой транзисторов в их базовые цепи включены обмотки I и II трансформатора обратной связи Т1. Обмотка III это обратная связь по току, через нее подключена первичная обмотка выходного трансформатора.

Управляющий трансформатор Т1 намотан на ферритовом кольце с внешним диаметром 8 мм. Базовые обмотки I и II содержат по 3..4 витка, а обмотка обратной связи III – всего один виток. Все три обмотки выполнены проводами в разноцветной пластиковой изоляции, что немаловажно при экспериментах с устройством.

На элементах R2, R3, C4, D5, D6 собрана цепь запуска автогенератора в момент включения всего устройства в сеть. Выпрямленное входным диодным мостом напряжение сети через резистор R2 заряжает конденсатор C4. Когда напряжение на нем превысит порог срабатывания динистора D6, последний открывается и на базе транзистора Q2 формируется импульс тока, который запускает преобразователь.

Дальнейшая работа осуществляется без участия цепи запуска. Следует заметить, что динистор D6 двухсторонний, может работать в цепях переменного тока, в случае постоянного тока полярность включения значения не имеет. В интернете его также называют «диак».

Сетевой выпрямитель выполнен на четырех диодах типа 1N4007, резистор R1 с сопротивлением 1Ом и мощностью 0, 125Вт используется в качестве предохранителя.

Схема преобразователя в том виде, как она есть, достаточно проста и не содержит никаких «излишеств». После выпрямительного моста не предусмотрено даже просто конденсатора для сглаживания пульсаций выпрямленного сетевого напряжения.

Выходное напряжение прямо с выходной обмотки трансформатора также безо всяких фильтров подается прямо на нагрузку. Отсутствуют цепи стабилизации выходного напряжения и защиты, поэтому при коротком замыкании в цепи нагрузки сгорают сразу несколько элементов, как правило, это транзисторы Q1, Q2, резисторы R4, R5, R1. Ну, может и не все сразу, но хотя бы один транзистор точно.

И несмотря на такое, казалось бы, несовершенство схема себя вполне оправдывает при использовании его в штатном режиме, т.е. для питания галогенных ламп. Простота схемы обуславливает ее дешевизну и широкую распространенность устройства в целом.

Исследование работы электронных трансформаторов

Если к электронному трансформатору подключить нагрузку, например, галогенную лампу 12В х 50Вт, а к этой нагрузке подключить осциллограф, то на его экране можно будет увидеть картинку, показанную на рисунке 2.

Рисунок 2. Осциллограмма выходного напряжения электронного трансформатора Taschibra 12Vх50W

Выходное напряжение представляет собой высокочастотные колебания частотой 40КГц, модулированные на 100% частотой 100ГЦ, полученной после выпрямления сетевого напряжения частотой 50ГЦ, что вполне подходит для питания галогенных ламп. В точности такая же картинка будет получена для преобразователей другой мощности или другой фирмы, ведь схемы практически не отличаются друг от друга.

Если к выходу выпрямительного моста подключить электролитический конденсатор C4 47uFх400V, как показано пунктирной линией на рисунке 4, то напряжение на нагрузке примет вид, показанный на рисунке 4.

Рисунок 3. Подключение конденсатора к выходу выпрямительного моста

Рисунок 4. Напряжение на выходе преобразователя после подключения конденсатора C5

Однако, не следует забывать о том, что ток зарядки дополнительно подключенного конденсатора C4 приведет к перегоранию, причем достаточно шумному, резистора R1, который используется в качестве предохранителя. Поэтому этот резистор следует заменить более мощным резистором с номиналами 22Омх2Вт, назначение которого просто ограничить ток зарядки конденсатора С4. В качестве же предохранителя следует использовать обычный плавкий предохранитель на 0,5А.

Нетрудно заметить, что модуляция с частотой 100Гц прекратилась, остались лишь высокочастотные колебания с частотой около 40КГц. Даже если при этом исследовании и нет возможности воспользоваться осциллографом, то этот неоспоримый факт можно заметить по некоторому увеличению яркости лампочки.

Это говорит о том, что электронный трансформатор вполне пригоден для создания несложных импульсных блоков питания. Тут возможно несколько вариантов: использование преобразователя без разборки, только за счет добавления наружных элементов и с небольшими изменениями схемы, совсем небольшими, но придающими преобразователю совсем иные свойства. Но об этом более подробно мы поговорим в следующей статье.

Как сделать блок питания из электронного трансформатора?

После всего сказанного в предыдущей статье (смотрите Как устроен электронный трансформатор?), кажется, что сделать импульсный блок питания из электронного трансформатора достаточно просто: поставить на выход выпрямительный мост, сглаживающий конденсатор, при необходимости стабилизатор напряжения и подключить нагрузку. Однако это не совсем так.

Дело в том, что преобразователь не запускается без нагрузки или нагрузка не достаточна: если к выходу выпрямителя подключить светодиод, разумеется, с ограничительным резистором, то удастся увидеть, лишь только одну вспышку светодиода при включении.

Чтобы увидеть еще одну вспышку, потребуется выключить и включить преобразователь в сеть. Чтобы вспышка превратилась в постоянное свечение надо подключить к выпрямителю дополнительную нагрузку, которая будет просто отбирать полезную мощность, превращая ее в тепло. Поэтому такая схема применяется в том случае, когда нагрузка постоянна, например, двигатель постоянного тока или электромагнит, управление которыми будет возможно только по первичной цепи.

Если для нагрузки необходимо напряжение более, чем 12В, которое выдают электронные трансформаторы потребуется перемотка выходного трансформатора, хотя есть и менее трудоемкий вариант.

Вариант изготовления импульсного блока питания без разборки электронного трансформатора

Схема такого блока питания показана на рисунке 1.

Рисунок 1. Двухполярный блок питания для усилителя

Блок питания изготовлен на основе электронного трансформатора мощностью 105Вт. Для изготовления такого блока питания понадобится изготовить несколько дополнительных элементов: сетевой фильтр, согласующий трансформатор Т1, выходной дроссель L2, выпрямительный мост VD1-VD4.

Блок питания в течение нескольких лет эксплуатируется с УНЧ мощностью 2х20Вт без нареканий. При номинальном напряжении сети 220В и токе нагрузки 0,1А выходное напряжение блока 2х25В, а при увеличении тока до 2А напряжение падает до 2х20В, что вполне достаточно для нормальной работы усилителя.

Согласующий трансформатор Т1 выполнен на кольце К30х18х7 из феррита марки М2000НМ. Первичная обмотка содержит 10 витков провода ПЭВ-2 диаметром 0,8мм, сложенного вдвое и свитого жгутом. Вторичная обмотка содержит 2х22 витка со средней точкой, тем же проводом, также сложенным вдвое. Чтобы обмотка получилась симметричной, мотать следует сразу в два провода – жгута. После обмотки для получения средней точки соединить начало одной обмотки с концом другой.

Также самостоятельно придется изготовить дроссель L2 для его изготовления понадобится такое же ферритовое кольцо, как и для трансформатора Т1. Обе обмотки намотаны проводом ПЭВ-2 диаметром 0,8мм и содержат по 10 витков.

Выпрямительный мост собран на диодах КД213, можно применить также КД2997 или импортные, важно лишь, чтобы диоды были рассчитаны на рабочую частоту не менее 100КГц. Если вместо них поставить, например, КД242, то они будут только греться, а требуемого напряжения получить от них не удастся. Диоды следует установить на радиатор площадью не менее 60 — 70см2, используя при этом изолирующие слюдяные прокладки.

Электролитические конденсаторы C4, C5 составлены из трех параллельно соединенных конденсаторов емкостью по 2200 микрофарад каждый. Обычно так делается во всех импульсных источниках питания для того, чтобы снизить общую индуктивность электролитических конденсаторов. Кроме этого полезно также параллельно им установить керамические конденсаторы емкостью 0.33 — 0,5мкФ, которые будут сглаживать высокочастотные колебания.

На входе блока питания полезно установить входной сетевой фильтр, хотя будет работать и без него. В качестве дросселя входного фильтра использован готовый дроссель ДФ50ГЦ, применявшийся в телевизорах 3УСЦТ.

Все узлы блока монтируют на плате из изоляционного материала навесным монтажом, используя для этого выводы деталей. Всю конструкцию следует поместить в экранирующий корпус из латуни или жести, предусмотрев в нем отверстия для охлаждения.

Правильно собранный источник питания в наладке не нуждается, начинает работать сразу. Хотя, прежде чем ставить блок в готовую конструкцию следует его проверить. Для этого на выход блока подключается нагрузка – резисторы сопротивлением 240Ом, мощностью не менее 5Вт. Включать блок без нагрузки не рекомендуется.

Еще один способ доработки электронного трансформатора

Случаются ситуации, что хочется применить подобный импульсный блок питания, но нагрузка оказывается очень «вредной». Потребление тока либо очень мало, либо меняется в широких пределах, и блок питания не запускается.

Подобная ситуация возникла, когда попытались в светильник или люстру со встроенными электронными трансформаторами, вместо галогенных ламп поставить светодиодные. Люстра просто отказалась с ними работать. Что же делать в таком случае, как заставить все это работать?

Чтобы разобраться с этим вопросом давайте, посмотрим на рисунок 2, на котором показана упрощенная схема электронного трансформатора.

Рисунок 2. Упрощенная схема электронного трансформатора

Обратим внимание на обмотку управляющего трансформатора Т1, подчеркнутую красной полосой. Эта обмотка обеспечивает обратную связь по току: если тока через нагрузку нет, или он просто мал, то трансформатор просто не заводится. Некоторые граждане, купившие это устройство, подключают к нему лампочку мощностью 2,5Вт, а потом несут обратно в магазин, мол, не работает.

И все же достаточно простым способом можно не только заставить работать устройство практически без нагрузки, да еще и сделать в нем защиту от короткого замыкания. Способ подобной доработки показан на рисунке 3.

Рисунок 3. Доработка электронного трансформатора. Упрощенная схема.

Для того, чтобы электронный трансформатор мог работать без нагрузки или с минимальной нагрузкой следует обратную связь по току заменить обратной связью по напряжению. Для этого следует убрать обмотку обратной связи по току (подчеркнутую красным на рисунке 2), а вместо нее запаять в плату проволочную перемычку, естественно, помимо ферритового кольца.

Далее на управляющий трансформатор Тр1, это тот, который на маленьком кольце, наматывается обмотка из 2 — 3 витков. А на выходной трансформатор один виток, и далее получившиеся дополнительные обмотки соединяется, как указано на схеме. Если преобразователь не заведется, то надо поменять фазировку одной из обмоток.

Резистор в цепи обратной связи подбирается в пределах 3 — 10Ом, мощностью не менее 1Вт. Он определяет глубину обратной связи, которая определяет ток, при котором произойдет срыв генерации. Собственно это и есть ток срабатывания защиты от КЗ. Чем больше сопротивление этого резистора, тем при меньшем токе нагрузки будет происходить срыв генерации, т.е. срабатывание защиты от КЗ.

Из всех приведенных доработок, эта, пожалуй, самая лучшая. Но это не помешает дополнить ее еще одним трансформатором как в схеме по рисунку 1.

Борис Аладышкин, https://electrik.info/

ММС (5)

ММЦ сделана из конденсаторов K78-2 (22нФ/1600в). Конфигурация – 14*2:

Суммарная емкость: 154нФ. Конденсаторы К78-2 отличаются низким углом диэлектрических потерь. поэтому из отечественных конденсаторов я рекомендую именно их. Плата обмотана изолентой, для того, чтобы она не касалась низковольтных проводов, которые проходят рядом (ведь напряжение после MMC может составлять до 3х киловольт!)

Трансформатор простыми словами

Мы привыкли к тому, что напряжение в розетке всегда 220 В. Возможно не все читатели подозревают, что прежде чем поступить к потребителю, выполнялись преобразования электрической энергии. Перед поступлением на провода ЛЭП, напряжение переменного тока увеличивали до десятков, а то и сотен киловольт, а на выходе – понижали, до привычных нам 220 В. Эти преобразования выполнили силовые трансформаторы. В данной статье я расскажу вам, что такое трансформатор простыми словами.

Потребность в преобразования переменного напряжения возникает практически на каждом шагу. Чаще всего мы испытываем необходимость в понижении напряжения, так как большинство узлов современных электронных устройств работает при низких напряжениях. 2) в шелковой оплетке. Этот провод был выбран за то, что не портиться при нагревании и достаточно жесток, чтобы держать форму обмотки.

GDT намотан “витой тройкой”, хотя и слабо витой.

Расчет трансформатора

Зная, как вычислить максимальный ток обмотки и коэффициент трансформации, количество витков проводится расчет трансформатора. Расчет тс позволяет вычислить оптимальный показатель диаметра проводов обмотки первичной и вторичной, чтоб соблюдались необходимые условия.

Для упрощения работы создают табличную форму, куда вписывают данные об обмотках и допустимой их плотности. Опираясь на данные подбирают толщину и наименование. На этом этапе потери тс в целом принимаются равными потерям обмоток.

Выбираем транзистор VT1

Путем опытных расчетов и выявления максимум напряжения для стандартного случая используют КП809Б1 с показателями 500 В, 25 А. Потери в нем равны сумме общих — не более 6,7 Вт.

Выбор выпрямительного диода VD9

Принимаем во внимание, что I VD9 = I 2 = 10,8 А. U обр. макс=3,5 кВ, соединяются последовательным образом. Падание напряжения 1В.

Выбор элементов узла управления

Напряжение запуска — 16 В, R7=67 кОм, R 9= 2,2 кОм, R 12=22 Ом. Мощность вычисляется по номиналу и выходному току схемы.

Расчет демпфирующей цепи

Ls принимаем 1,5 мкГн. Выбрав ОМБГ-1 с емкостью 0,5 мкф, то сопротивление резистора составит 140 В. Резистор подбирается по формуле E LS(энергия индуктивности) =E CД (поглощения цепи) =Е С13.

Расхождения в характеристиках сигма-сайтов в центральной нервной системе мышей

. 1995 г., 16 октября; 285 (2): 127–34.

doi: 10.1016/0014-2999(95)00383-v.

К. Дж. Ковач ¹ , А. А. Ларсон

принадлежность

¹ Кафедра ветеринарной патобиологии, Миннесотский университет, Сент-Пол 55108, США.

PMID: 8566130
DOI: 10.1016/0014-2999(95)00383-в

К. Дж. Ковач и соавт. Евр Дж Фармакол. 1995 .

. 1995 г., 16 октября; 285 (2): 127–34.

дои: 10.1016/0014-2999(95)00383-в.

Авторы

К. Дж. Ковач ¹ , А А Ларсон

принадлежность

¹ Кафедра ветеринарной патобиологии, Миннесотский университет, Сент-Пол 55108, США.

PMID: 8566130
DOI: 10.1016/0014-2999(95)00383-в

Абстрактный

Характеристики связывания [3H](+)-пентазоцина и [3H]1,3-ди(2-толил)гуанидина (DTG) с мембранами всего головного мозга, коры, мозжечка и спинного мозга мышей исследовали в анализе радиорецепторов. [3H](+)-пентазоцин связывается с одним сайтом с высокой аффинностью (Kd = 1,2–1,6 нМ) с увеличением плотности вдоль нервной оси от коры (Bmax = 543 фмоль/мг белка) до спинного мозга (Bmax = 886). фмоль/мг белка). Исследования насыщения в горячем состоянии выявили наличие одного сайта связывания для [3H]DTG, показывая отсутствие тканевых изменений с точки зрения плотности (Bmax = 1075–1264 фмоль/мг белка) или аффинности (Kd = 16,6–22,3 нМ). Инкубация со 100 нМ (+)-пентазоцина выявила два класса высокоаффинных сайтов связывания, меченных [3H]DTG, соответствующих подтипам сигма 1 и сигма 2. Выявлено преобладание сайтов сигма 2 во всех исследованных тканях. Различные фармакологические профили были продемонстрированы для участков сигма 2 в цельном бассейне мыши по сравнению со спинным мозгом мыши. Тем не менее, конкурентные исследования показали, что сайты связывания сигма-1, меченные [3H](+)-пентазоцином всего головного и спинного мозга, проявляли сходные фармакологические свойства. Было обнаружено, что плотность популяции сигма-1, меченной [3H](+)-пентазоцином, не соответствует плотности популяции сигма-1, меченной [3H]DTG, во всей центральной нервной системе мыши. Наличие низкоаффинных меченных [3H]DTG сайтов было продемонстрировано в экспериментах по холодовому насыщению. Данные равновесного связывания для низкоаффинного сайта связывания [3H]DTG привели к увеличению плотности (Bmax = 1973-11 369 фмоль/мг белка) с уменьшающейся аффинностью (Kd = 242-943 нМ) в коре головного мозга мыши через спинной мозг.

Цитируется

Опасности использования протоколов маскирования при проведении анализов связывания лигандов: уроки рецепторов сигма-1 и сигма-2.

Abbas H, Borde P, Willars GB, Ferry DR, Safrany ST. Аббас Х. и др. Фронт Фармакол. 2020 13 мар;11:309. doi: 10.3389/fphar.2020.00309. Электронная коллекция 2020. Фронт Фармакол. 2020. PMID: 32231573 Бесплатная статья ЧВК.
Структурная основа распознавания лиганда рецептора σ ₁.

Schmidt HR, Betz RM, Dror RO, Kruse AC. Шмидт Х.Р. и др. Nat Struct Mol Biol. 2018 Октябрь; 25 (10): 981-987. doi: 10.1038/s41594-018-0137-2. Epub 2018 5 октября. Nat Struct Mol Biol. 2018. PMID: 30291362 Бесплатная статья ЧВК.
Занятость кокаином рецепторов сигма1 и переносчиков дофамина у мышей.

Рычаг Дж. Р., Фергасон-Кантрелл Э. А., Уоткинсон Л. Д., Кармак Т. Л., Лорд С. А., Сюй Р., Миллер Д. К., Рычаг С. З. Левер Дж. Р. и др. Синапс. 2016 март; 70(3):98-111. doi: 10.1002/син.21877. Epub 2015 24 декабря. Синапс. 2016. PMID: 26618331 Бесплатная статья ЧВК.
Характеристика легочных сигма-рецепторов путем связывания радиолиганда.

Lever JR, Litton TP, Fergason-Cantrell EA. Левер Дж. Р. и др. Евр Дж Фармакол. 2015 5 сентября; 762: 118-26. doi: 10.1016/j.ejphar.2015.05.026. Epub 2015 22 мая. Евр Дж Фармакол. 2015. PMID: 26004528 Бесплатная статья ЧВК.
Взаимосвязь между занятостью церебральных сигма-1 рецепторов и ослаблением двигательных стимулирующих эффектов кокаина у мышей с помощью PD144418.

Lever JR, Miller DK, Fergason-Cantrell EA, Green CL, Watkinson LD, Carmack TL, Lever SZ. Левер Дж. Р. и др. J Pharmacol Exp Ther. 2014 г., октябрь; 351 (1): 153–63. doi: 10.1124/jpet.114.216671. Epub 2014 6 августа. J Pharmacol Exp Ther. 2014. PMID: 25100754 Бесплатная статья ЧВК.

Просмотреть все статьи “Цитируется по”

Типы публикаций

термины MeSH

вещества

Грантовая поддержка

DA 04090/DA/NIDA NIH HHS/США

ПРАЙМ PubMed | Тетразол VT-1161 является мощным ингибитором Trichophyton rubrum за счет ингибирования T.

rubrum CYP51

Abstract

Перед характеристикой противогрибковых ингибиторов, нацеленных на CYP51, Trichophyton rubrum CYP51 был экспрессирован в Escherichia coli, очищен и охарактеризован. T. rubrum CYP51 связывал ланостерол, обтусифолиол и эбурикол с аналогичным сродством (значения константы диссоциации [Kd ] 22,7, 20,3 и 20,9 мкМ соответственно), но демонстрировал субстратную специфичность, поскольку только эбурикол был деметилирован в анализах восстановления CYP51 (число оборотов). , 1,55 мин-1, значение Km, 2 мкМ). Исследуемый агент VT-1161 прочно связывался с CYP51 T. rubrum (Kd = 242 нМ) с аффинностью, аналогичной аффинности клотримазола, флуконазола, кетоконазола и вориконазола (значения Kd, 179 нМ)., 173, 312 и 304 нМ соответственно) и с более низкой аффинностью, чем у итраконазола (Kd = 53 нМ). Определение 50% ингибирующих концентраций (IC50) с использованием 0,5 мкМ CYP51 показало, что VT-1161 является прочно связывающимся ингибитором активности CYP51 T. rubrum, что дает IC50 0,14 мкМ, тогда как итраконазол, флуконазол и кетоконазол имели IC50 0,26. 0,4 и 0,6 мкМ соответственно. При тестировании активности VT-1161 в отношении 34 клинических изолятов оказалось, что VT-1161 является мощным ингибитором роста T. rubrum с МИК50, МИК9.0 и средние геометрические значения МИК ≤0,03, 0,06 и 0,033 мкг/мл соответственно. Благодаря уже установленной селективности по отношению к CYP51 человека и цитохромам P450, метаболизирующим лекарственные средства, VT-1161 должен оказаться безопасным и эффективным в борьбе с инфекциями, вызванными T. rubrum, у пациентов.

Authors+Show Affiliations

Warrilow AGS

Центр биоразнообразия цитохрома P450, Институт наук о жизни, Медицинская школа Университета Суонси, Суонси, Уэльс, Соединенное Королевство.

Parker JE

Price CL

Garvey EP

Viamet Pharmaceuticals, Inc., Дарем, Северная Каролина, США.

Hoekstra WJ

Viamet Pharmaceuticals, Inc., Дарем, Северная Каролина, США.

Schotzinger RJ

Viamet Pharmaceuticals, Inc., Дарем, Северная Каролина, США.

Wiederhold NP

Лаборатория по исследованию грибков, отделение патологии, и справочные лаборатории Южного Техаса, Центр медицинских наук Техасского университета в Сан-Антонио, Сан-Антонио, Техас, США.

Nes WD

Факультет химии и биохимии, Техасский технический университет, Лаббок, Техас, США.

Kelly DE

Kelly SL

Центр биоразнообразия цитохрома P450, Институт наук о жизни, Медицинская школа Университета Суонси, Суонси, Уэльс, Соединенное Королевство s. [email protected].

MeSH

Antifungal AgentsAzolesCandida albicansClotrimazoleDrug Resistance, FungalFluconazoleFungal ProteinsItraconazoleKetoconazoleMicrobial Sensitivity TestsPyridinesSterol 14-DemethylaseSubstrate SpecificityTetrazolesTrichophytonVoriconazole

Pub Type(s)

Journal Article

Language

eng

PubMed ID

28483956

Citation

Warrilow, Andrew GS., et al. «Тетразол VT-1161 является мощным ингибитором Trichophyton Rubrum благодаря ингибированию T. Rubrum CYP51». Антимикробные агенты и химиотерапия, vol. 61, нет. 7, 2017.

Warrilow AGS, Parker JE, Price CL, et al. Тетразол VT-1161 является мощным ингибитором Trichophyton rubrum за счет ингибирования CYP51 T. rubrum. Антимикробные агенты Chemother . 2017;61(7).

Warrilow, A.G.S., Parker, J.E., Price, C.L., Garvey, E.P., Hoekstra, WJ, Schotzinger, R.J., Wiederhold, N.P., Nes, W.D., Kelly, D.E., & Kelly, S. L. (2017). Тетразол VT-1161 является мощным ингибитором Trichophyton rubrum за счет ингибирования CYP51 T. rubrum. Антимикробные препараты и химиотерапия , 61 (7). https://doi.org/10.1128/AAC.00333-17

Warrilow AGS, et al. Тетразол VT-1161 является мощным ингибитором Trichophyton Rubrum за счет ингибирования T. Rubrum CYP51. Противомикробные агенты Chemother. 2017;61(7) PubMed PMID: 28483956.

* Названия статей в формате цитирования AMA должны быть в регистре предложений

MLAAMAAPAVANCOUVER

TY – JOUR T1 – Тетразол VT-1161 является мощным ингибитором Trichophyton rubrum за счет ингибирования T. rubrum CYP51. AU – Уоррилоу, Эндрю Г. С., AU – Паркер, Джози Э., AU – Прайс, Клэр Л, AU – Гарви, Эдвард П., AU – Hoekstra, William J, AU – Шотцингер, Роберт Дж, AU – Видерхольд, Натан П., AU – Нес, В. Дэвид, AU – Келли, Дайан Э, AU – Келли, Стивен Л, Y1 – 27.06.2017/ ПЯ – 20.02.2017/получил PY – 28.04.2017/принято PY – 10. 05.2017/опубликовано КГ – 2018/4/4/медлайн PY – 2017/5/10/антрез кВт – CYP51 KW – Трихофитон красный кВт – ВТ-1161 KW – устойчивость к азолам KW – субстратная специфичность JF – Антимикробные препараты и химиотерапия JO – Антимикробные агенты Chemother ВЛ – 61 ИС – 7 N2 — перед характеристикой противогрибковых ингибиторов, нацеленных на CYP51, CYP51 Trichophyton rubrum экспрессировали в Escherichia coli, очищали и охарактеризовали. T. rubrum CYP51 связывал ланостерол, обтусифолиол и эбурикол с аналогичным сродством (значения константы диссоциации [Kd] 22,7, 20,3 и 20,9).мкМ соответственно), но демонстрировал субстратную специфичность, поскольку только эбурикол был деметилирован в анализах восстановления CYP51 (число оборотов, 1,55 мин-1; значение Km, 2 мкМ). Исследуемый агент VT-1161 прочно связывался с CYP51 T. rubrum (Kd = 242 нМ) с аффинностью, аналогичной аффинности клотримазола, флуконазола, кетоконазола и вориконазола (значения Kd 179, 173, 312 и 304 нМ соответственно). и с аффинностью ниже, чем у итраконазола (Kd = 53 нМ). Определение 50% ингибирующих концентраций (IC50) с использованием 0,5 мкМ CYP51 показало, что VT-1161 является прочно связывающимся ингибитором активности CYP51 T. rubrum, что дает IC50 0,14 мкМ, тогда как итраконазол, флуконазол и кетоконазол имели IC50 0,26. 0,4 и 0,6 мкМ соответственно. При тестировании активности VT-1161 в отношении 34 клинических изолятов оказалось, что VT-1161 является мощным ингибитором роста T. rubrum с МИК50, МИК9.0 и средние геометрические значения МИК ≤0,03, 0,06 и 0,033 мкг/мл соответственно. Благодаря уже установленной селективности по отношению к CYP51 человека и цитохромам P450, метаболизирующим лекарственные средства, VT-1161 должен оказаться безопасным и эффективным в борьбе с инфекциями, вызванными T. rubrum, у пациентов. СН – 1098-6596 УР – https://brain.unboundmedicine.com/medline/citation/28483956/the_tetraazole_vt_1161_is_a_potent_inhibitor_of_trichophyton_rubrum_through_its_inhibition_of_t__rubrum_cyp51_ L2 — http://aac.asm.org/cgi/pmidlookup?view=long&pmid=28483956 ДБ – ПРАЙМ ДП – Свободная медицина ER –

Pagina non trovata – Goto Murano

Sembra che non sia stato trovato nulla in questa posizione.

Управление согласием

Италия – 5 рабочих дней

х 1 € 6,50
х 2 € 8,00
х 6 БЕСПЛАТНО
х 1 БЕСПЛАТНО
х 6 + х 1 БЕСПЛАТНО

ЕС – 6 рабочих дней

х 1 € 12,50
х 2 € 16,00
х 6 БЕСПЛАТНО
х 1 БЕСПЛАТНО
х 6 + х 1 БЕСПЛАТНО

Северная Америка – 7 рабочих дней

х 1 € 17,00
х 2 € 19,00
х 6 € 24,00
х 1 € 19,00
х 6 + х 1 БЕСПЛАТНО

Южная Америка – 8 рабочих дней

х 1 € 26,00
х 2 € 27,00
х 6 € 28,00
х 1 € 27,00
х 6 + х 1 БЕСПЛАТНО

Остальной мир – 9 рабочих дней

х 1 € 29,00
х 2 € 31,00
х 6 € 35,00
х 1 € 31,00
х 6 + х 1 БЕСПЛАТНО

Италия – 5 г лавративи

х 1 € 6,50
х 2 € 8,00
х 6 БЕСПЛАТНО
х 1 БЕСПЛАТНО
х 6 + х 1 БЕСПЛАТНО

УП – 6 г лавр.

х 1 € 12,50
х 2 € 16,00
х 6 БЕСПЛАТНО
х 1 БЕСПЛАТНО
х 6 + х 1 БЕСПЛАТНО

Северная Америка – 7 г лавративи

х 1 € 17,00
х 2 € 19,00
х 6 € 24,00
х 1 € 19,00
х 6 + х 1 БЕСПЛАТНО

Sud America – 8 г лавративи

х 1 € 26,00
х 2 € 27,00
х 6 € 28,00
х 1 € 27,00
х 6 + х 1 БЕСПЛАТНО

Resto del mondo – 9 gg lavorativi

х 1 € 29,00
х 2 € 31,00
х 6 € 35,00
х 1 € 31,00
х 6 + х 1 БЕСПЛАТНО

Catalina Script Bold Italic | Fonts.

com

Перейти к основному содержанию

Товары
Попытайся
Водопад
Карта персонажей
OpenType
Технические подробности

Рабочий стол Веб-шрифт

Попробуйте этот шрифт прямо сейчас! Используйте элементы управления ниже, чтобы настроить текстовую строку и ее внешний вид.

Выбрать шрифт

Catalina Script Bold ItalicCatalina Script Bold Italic

Образец текста Быстрая коричневая лиса прыгает через ленивую собаку. Быстрая коричневая лиса прыгает через ленивую собаку.

Размер шрифта:

1213141618243248647296

Цвет текста:

Фон:

Попробуйте этот веб-шрифт прямо сейчас! Просто отредактируйте образец текста ниже или измените цвет и размер.

Размер шрифта:

1213141618243248647296

Цвет текста:

Фон:

Быстрая коричневая лиса перепрыгивает через ленивую собаку. Быстрая коричневая лиса прыгает через ленивую собаку.

@font-face{font-family:”Catalina Script W05 Bold Italic”;src:url(“//fast.fonts.net/dv2/14/d4775188-9d4f-491f-88aa-7482ce997100.woff2?d44f19a684109620e484147fa790e81859e92aaaea3d337f84586d5df8888fe5455f55e0f83ed0be044ddfaa95e824a4b1318d5b552aaa24a44025e9&projectid=74f39a9d-a5dc-405f-9690-1c1fd4590ae4”) format(“woff2”),url(“//fast.fonts.net/dv2/3/c216eb0c-9286-477c -9b0d-9ae59acf77f7.woff?d44f19a684109620e484147fa790e81859e92aaaea3d337f84586d5df8888fe5455f55e0f83ed0be044ddfaa95e824a4b1318d5b552aaa24a44025e9&projectid=74f39a9d-a5dc-405f-9690-1c1fd4590ae4”) format(“woff”)}

@font-face{font-family:”Catalina Script W05 Bold Itali”;src:url(“//fast.fonts.net/dv2/14/e7796614-b770-4725-9a3d-cc16c4fea280.woff2?d44f19a684109620e484147fa790e81859e92aaaea3d337f84586d5df8888fe5455f55e0f83ed0be044ddfaa95e824a4b1318d5b552aaa24a44025e9&projectid= 74f39a9d-a5dc-405f-9690-1c1fd4590ae4”) format(“woff2”),url(“//fast. fonts.net/dv2/3/182f7131-ca84-4741-9d33-113214188a24.woff?d44f19a684109620e484147fa790e81859e92aaaea3d337f84586d5df8888fe5455f55e0f83ed0be044ddfaa95e824a4b1318d5b552aaa24a44025e9Формат &projectid=74f39a9d-a5dc-405f-9690-1c1fd4590ae4″)(“woff”)}

Рабочий стол Веб-шрифт

Выбрать шрифт

Catalina Script Bold ItalicCatalina Script Bold Italic

Попробуйте этот веб-шрифт прямо сейчас! Введите текст и нажмите кнопку «Изменить образец текста».

72 Быстрая коричневая лиса прыгает через ленивую собаку. Быстрая коричневая лиса прыгает через ленивую собаку.

60 Быстрая коричневая лиса прыгает через ленивую собаку. Быстрая коричневая лиса прыгает через ленивую собаку.

48 Быстрая коричневая лиса прыгает через ленивую собаку. Быстрая коричневая лиса прыгает через ленивую собаку.

36 Быстрая коричневая лиса прыгает через ленивую собаку. Быстрая коричневая лиса прыгает через ленивую собаку.

24 Быстрая коричневая лиса прыгает через ленивую собаку. Быстрая коричневая лиса прыгает через ленивую собаку.

18 Быстрая коричневая лиса прыгает через ленивую собаку. Быстрая коричневая лиса прыгает через ленивую собаку.

14 Быстрая коричневая лиса прыгает через ленивую собаку. Быстрая коричневая лиса прыгает через ленивую собаку.

12 Быстрая коричневая лиса прыгает через ленивую собаку. Быстрая коричневая лиса прыгает через ленивую собаку.

10 Быстрая коричневая лиса прыгает через ленивую собаку. Быстрая коричневая лиса прыгает через ленивую собаку.

8 Быстрая коричневая лиса прыгает через ленивую собаку. Быстрая коричневая лиса прыгает через ленивую собаку.

Рабочий стол Веб-шрифт

Загрузка…

Рабочий стол Веб-шрифт

Технические характеристики текущего продукта

Формат:	OpenType Std (CFF)
Количество символов:	502
Product ID:	KD242
Material Number:	167453401
Technical Name(s):
File Name(s):	Catalina_Script_Bold-Italic. otf, Catalina_Script_Bold-Italic.ttf
Название(я) меню окна:

Технические подробности других продуктов

Формат:	OpenType Std (TTF)
Character Count:	503
Product ID:	KD242
Material Number:	168453401
Technical Name(s):
File Name(s ):	Catalina_Script_Bold-Italic. ttf
Название(я) меню окна:

Технические характеристики текущего продукта

Формат0652
Character Count:	503
CSS Name:	Catalina Script W05 Bold Itali

Available Web Font Formats

Format:	WOFF
File Size:	131,21 KB
Браузерс:

Формат:	WOFF2
.0657
Браузеры:

Seite wurde nicht gefunden. – консолют

Основные (1)

Основные файлы cookie обеспечивают выполнение основных функций и необходимы для правильной работы веб-сайта.

Показать информацию о файлах cookie Скрыть информацию о файлах cookie

Имя	Печенье Борлабс
Провайдер	Владелец этого сайта, Выходные данные
Назначение	Сохраняет настройки посетителей, выбранные в окне файлов cookie Borlabs Cookie.
Имя файла cookie	borlabs-cookie
Срок действия файла cookie	1 год

Статистика (1)

Статистика

Статистические файлы cookie собирают информацию анонимно. Эта информация помогает нам понять, как наши посетители используют наш веб-сайт.

Показать информацию о файлах cookie Скрыть информацию о файлах cookie

Принять	Гугл Аналитика
Имя	Гугл Аналитика
Провайдер	Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия
Назначение	Файл cookie Google, используемый для аналитики веб-сайта. Генерирует статистические данные о том, как посетитель использует веб-сайт.
Политика конфиденциальности	https://policies.google.com/privacy?hl=en
Имя файла cookie	_ga,_gat,_gid
Срок действия файла cookie	2 года

Маркетинг (2)

Маркетинг

Маркетинговые файлы cookie используются сторонними рекламодателями или издателями для отображения персонализированной рекламы. Они делают это, отслеживая посетителей на веб-сайтах.

Показать информацию о файлах cookie Скрыть информацию о файлах cookie

Принять	Пиксель Facebook
Имя	Пиксель Facebook
Провайдер	Meta Platforms Ireland Limited, 4 Grand Canal Square, Dublin 2, Ирландия
Назначение	Файл cookie Facebook, используемый для аналитики веб-сайта, таргетинга рекламы и измерения рекламы.
Политика конфиденциальности	https://www.facebook.com/policies/cookies
Имя файла cookie	_fbp,act,c_user,datr,fr,m_pixel_ration,pl,presence,sb,spin,wd,xs
Срок действия файла cookie	Сессия / 1 год

Принять	Тег статистики LinkedIn
Имя	Тег статистики LinkedIn
Провайдер	Компания LinkedIn в Ирландии без ограничений
Назначение	Тег LinkedIn Insight позволяет собирать информацию о посещениях этого веб-сайта. LinkedIn не передает никакой личной информации владельцу этого веб-сайта, а только предоставляет сводные отчеты об аудитории веб-сайта и эффективности рекламы.
Политика конфиденциальности	https://www.linkedin.com/legal/privacy-policy
Хост(ы)	px.ads.linkedin.com, snap.licdn.com, www.linkedin.com
Имя файла cookie	_га, _гат; _lipt, bcookie, lang, lidc,
Срок действия файла cookie	90

Внешние носители (3)

Внешние носители

Контент с видеоплатформ и социальных сетей по умолчанию заблокирован. Если файлы cookie внешних носителей принимаются, доступ к этому содержимому больше не требует ручного согласия.

Показать информацию о файлах cookie Скрыть информацию о файлах cookie

Принять	Фейсбук
Имя	Фейсбук
Провайдер	Meta Platforms Ireland Limited, 4 Grand Canal Square, Dublin 2, Ирландия
Назначение	Используется для разблокировки контента Facebook.
Политика конфиденциальности	https://www.facebook.com/privacy/explanation
Хост(ы)	.facebook.com

Принять	Карты Гугл
Имя	Карты Гугл
Провайдер	Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия
Назначение	Используется для разблокировки контента Google Maps.
Политика конфиденциальности	https://policies.google.com/privacy?hl=en&gl=en
Хост(ы)	.google.com
Имя файла cookie	НИД
Срок действия файла cookie	6 месяцев

Принять	YouTube
Имя	YouTube
Провайдер	Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия
Назначение	Используется для разблокировки контента YouTube. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное 2019 © Все права защищены. Карта сайта
