КЕ2330 Пресс однокривошипный простого действия открытый наклоняемый. Схемы, описание, характеристики
Сведения о производителе однокривошипного пресса КЕ2330
Производитель однокривошипного пресса КЕ2330 – Воронежский завод кузнечно-прессового оборудования им. М.И. Калинина, основанный в 1899 году.
Воронежский завод КПО начал свою деятельность в 1899 году. Предприятие производит кузнечно-прессовое оборудование (в том числе и средства механизации к нему), осуществляет капитальный ремонт и модернизацию ранее выпущенного оборудования, а также изготавливает запчасти, быстроизнашивающиеся детали и сборочные узлы, резинотехнические изделия, обеспечивает замену вышедших из строя деталей и устройств гидро-, пневмооборудования, подшипников и т.д..
Модели выпускавшихся на заводе однокрипошипных открытых прессов: К2330, КД2330, КЕ2330, ПЕДР12, ПЕДР16, ПЕДН63, К2126Р, КЕ2130Б, КЕ2330.04, К2330Р/180, ПЕДФ100, КБ2030.01, ПЕДРУГ250.
В настоящее время пресс КЕ2330 производят:
- Долина, ПАО Кувандыкский завод КПО г.
Кувандык Оренбургская обл.
КЕ2330 Пресс однокривошипный простого действия открытый наклоняемый. Назначение, область применения
Пресс однокривошипный КЕ2330 простого действия, открытый наклоняемый усилием 1000 кН предназначен для выполнения различных операций холодной штамповки: вырубки, гибки, пробивки, обрезки, вытяжки, формовки и др. преимущественно в составе переналаживаемых автоматических линий.
Благодаря своей универсальности пресс КЕ2330 применяется на предприятиях машиностроительной, автомобильной, авиационной, радиотехнической промышленности и других отраслей народного хозяйства.
Принцип работы и особенности конструкции станка
Станина чугунная открытого типа (С – образной формы), наклоняемая, отлитая заодно со столом. В стойках станины предусмотрены окна, а также специальные места для установки подающих и съемных устройств и их приводов.
Ползун литой, чугунный, коробчатой формы перемещается в регулируемых направляющих станины, с эксцентриковым валом соединен с помощью разъемного шатуна. Регулирование межштампового пространства и хода ползуна производится вручную. Специальный зажимной сухарь в ползуне упрощает крепление верхней части штампа. Для удаления изделий из верхней половины штампа в ползуне установлены жесткие выталкиватели. Для уравновешивания веса ползуна предусмотрены пневматические уравновешиватели.
Ползун ориентируется в станине двумя клиновыми направляющими. Для выталкивания из верхней половины штампа ползун снабжен выталкивателем (планкой).
Привод к ползуну осуществляется от электродвигателя через клиноременную передачу, маховик с вмонтированной в него жесткосблокированной муфтой-тормозом на эксцентриковый вал пресса.
Для выборки люфта в системе «ползун-шатун-вал», а также для снижения расхода электроэнергии и предохранения ползуна от падения в аварийных случаях предусмотрен пневматический уравновешиватель ползуна.
Муфта-тормоз жесткосблокированная, фрикционная, многодисковая с электропневматическим управлением.
Увеличенные размеры стола, ползуна и вылета пресса позволяют штамповать детали больших габаритов и применять многопозиционные штампы.
Однокривошипный пресс КЕ2330 оснащен подвижным ограждением штамповой зоны, предохранителем по усилию в виде срезывающейся шайбы, совковым сбрасывателем, указателем положения эксцентрикового вала и величины регулировки хода ползуна, устройством контроля тормозного пути, системой электрических блокировок, запрещающих работу при возникновении неполадок и при отсутствии электроэнергии или сжатого воздуха.
Пресс КЕ2330 выполнен с верхним расположением привода.
Привод двухступенчатый от отдельного электродвигателя. Движение от электродвигателя передается через клиноременную передачу на маховик, установленный на промежуточном валу, затем через зубчатую передачу и муфту включения на эксцентриковый вал кривошипно-ползунного механизма.
Система электрического управления прессом обеспечивает следующие режимы работы:
- Наладка (толчок)
- Ручной проворот
- Одиночный ход
- Автоматический ход
Управление кнопочное и от ножной педали.
Смазка комбинированная: централизованная от ручного насоса густой смазки, шприцем через масленку, заливкой масла из ручной масленки, закладкой густой смазки.
Пресс оснащен следующими механизмами:
- Механизм регулировки штампового пространства
- Устройство наклона станины
- Предохранительное устройство по крутящему моменту — муфта
- Предохранительное устройство по усилию — ломкий (срезной) предохранитель в ползуне
- Указатель верхнего положения ползуна
Для привода рабочих органов пресса используется:
- очищенный сжатый воздух давлением не менее 0,5 МПа
- переменный трехфазный ток напряжением 380 В, частотой 50 Гц (по согласованию с заказчиком напряжение и частота тока могут быть изменены)
Комплектация и особенности конструкции пресса
КЕ2330 открытого однокривошипного простого действия:- Чугунная литая станина
- Переносной пульт
- Двухступенчатый привод с расположением валов перпендикулярно фронту пресса
- Жесткосбалансированная муфта-тормоз с безасбестовыми фрикционными накладками
- Пневмоуправление муфтой и тормозом – двухканальное с контролем сопровождения рук
- Двуручное управление от кнопок, расположенных на стационарном или переносном пульте, а также от педали
- Ступенчатая регулировка хода ползуна с ручным переключением
- Ползун с четырьмя удлиненными направляющими планками
- Два пневматических уравновешивателя
- Регулировка расстояния от стола до ползуна при помощи отдельного электродвигателя
- Предохранитель от перегрузки в ползуне – срезаемая шайба
- Механический выталкиватель в ползуне
- Смазка комбинированная: централизованная от ручного насоса густой смазки, шприцем через масленку, заливкой масла из ручной масленки, закладкой густой смазки.
- Регулировка штампового пространства по высоте на прессе КЕ2330 дополнительно осуществляется перемещением подвижного стола с помощью отдельного электродвигателя
Дополнительное оснащение пресса
- Пневмоподушка усилием 8 т.
- Валковая или клещевая подача и правильно-разматывающее устройство для штамповки из ленты
- Оптическая система защиты
Категория качества высшая.
Пресс соответствует требованиям ГОСТ 7600— 86, ГОСТ 12.2.017—86 (СТ СЭВ 4849—84), ГОСТ 12.2.113—86 (СТ СЭВ 4850—84).
Пресс устанавливается на фундаменте.
Вид климатического исполнения — УХЛ4 и 04 по ГОСТ 15150—69.
Поставляется потребителю железнодорожным транспортом на открытом подвижном составе в частично разобранном виде в деревянном ящике типа У по ГОСТ 10198—78 (кроме электрооборудования и пневмооборудования, тара которого соответствует требованиям ГОСТ 9.014—78).
Категория условий транспортирования в части воздействия механических факторов С по ГОСТ 23170—78, климатических факторов 8 по ГОСТ 15150—69.
Категория условий хранения 5 по ГОСТ 15150—69.
Консервация пресса соответствует условиям ГОСТ 9.014—78.
Пресс поставляется по ТУ2-041-333—83.
Однокривошипный пресс простого действия. Общие сведения
Кинематическая схема однокривошипного пресса простого действия:
- ползун
- тормоз
- маховик
- клиноремённая передача
- электродвигатель
- передаточный вал
- зубчатая передача
- муфта
- кривошипный вал
- шатун
- плита для крепления матрицы штампа
Кривошипный пресс – машина с кривошипно-шатунным механизмом, предназначенная для штамповки различных деталей.
Рабочей частью (инструментом) пресса является штамп, неподвижную часть которого крепят к столу, подвижную — к ползуну пресса. Ползун перемещается кривошипно-шатунным механизмом. За один оборот кривошипа шатун совершает полный ход, во время которого при движении ползуна вперёд происходит штамповка.
Усилие пресса создаётся за счёт крутящего момента, передаваемого кривошипному валу электроприводом. Привод однокривошипного пресса простого действия состоит из электродвигателя, маховика, муфты включения, тормоза и понижающей зубчатой передачи, от которой вращение передаётся кривошипному валу. Электродвигатель вращает маховик, за счёт силы инерции которого на кривошипном валу возникает крутящий момент. Пресс может работать в режиме одиночных ходов, т. е. с выключением муфты после каждого полного хода, или в автоматическом режиме, когда муфта включена постоянно.
Важнейшие характеристики пресса, определяющие его технологические возможности:
- размеры стола
- ход ползуна
- номинальное усилие
- число ходов ползуна в минуту в автоматическом режиме
Кривошипные прессы различных конструкций используют для объёмной и листовой штамповки, вырубки, гибки, пробивки, обрезки, вытяжки, формовки.
По конструкции прессы имеют три основных исполнения:
- наклоняемые
- ненаклоняемые
- ненаклоняемые с передвижным столом и рогом для обработки деталей, имеющих большую закрытую высоту штампов, а также снабжаются специальным столом (рогом) для обработки деталей с замкнутым контуром.
Прессы наклоняемые позволяют использовать наклон станины для съема штампуемых изделий или удаления отходов под их собственным весом в просвет между стойками пресса.
Прессы с передвижным столом и рогом позволяют производить штамповку деталей, имеющих увеличенный размер по высоте, а также применять штампы различной высоты.
При замене стола рогом пресс может быть использован для обработки деталей с замкнутым контуром.
Конструкция наклоняемых и ненаклоняемых прессов с неподвижным столом предусматривает возможность установки механизмов автоматической подачи металла и пневматических подушек, а также встраивать их в автоматизированные поточные линии.
Обозначение кривошипных прессов
Значения первых двух цифр в обозначениях кривошипных прессов:
- К14 – пресс открытый (С – типа), однокривошипный, простого действия, одностоечный, с подвижным столом
- К21 – пресс открытый (С – типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом
- К23 – пресс открытый (С – типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом, наклоняемый
- К30, К31 – пресс открытый (С – типа), двухкривошипный, простого действия
- К25.
- К55 – пресс закрытый (Н – типа), однокривошипный, двойного действия
- К35..К37 – пресс закрытый (Н – типа), двухкривошипный, простого действия
- К60..К65 – пресс закрытый (Н – типа), двухкривошипный, двойного действия
- К40..К45 – пресс закрытый (Н – типа), четырехкривошипный, простого действия
- К70..К75 – пресс закрытый (Н – типа), четырехкривошипный, двойного действия
- К19 – пресс дыропробивной
- К01 – пресс координатно-револьверный
- И13 – пресс листогибочный
За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.
Значения основного параметра (номинальное усилие пресса) в обозначениях прессов:
Таблица 1.
Обозначение основного параметра пресса
| Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН |
|---|---|---|---|---|---|---|---|
| 14 | 25 кН | 20 | 100 кН | 30 | 1000 кН | 40 | 10000 кН |
| 15 | 31,5 кН | 21 | 125 кН | 31 | 1250 кН | 41 | 12500 кН |
| 16 | 40 кН | 22 | 160 кН | 32 | 1600 кН | 42 | 16000 кН |
| 18 | 63 кН | 23 | 200 кН | 33 | 2000 кН | 43 | 20000 кН |
| 24 | 250 кН | 34 | 2500 кН | 44 | 25000 кН | ||
| 25 | 315 кН | 35 | 3150 кН | 45 | 31500 кН | ||
| 26 | 400 кН | 36 | 4000 кН | 46 | 40000 кН | ||
| 28 | 630 кН | 38 | 6300 кН | 48 | 63000 кН |
Пример обозначения механических прессов:
- КД1424, КД1426, КД1428 – прессы однокривошипные простого действия открытые двухстоечные ненаклоняемые с передвижным столом и рогом
- КД2120, КД2122, КД2126, КД2128 – прессы однокривошипные простого действия открытые двухстоечные с неподвижным столом ненаклоняемые
- КД2320, КД2322, КД2324, КД2326, КД2328 – прессы однокривошипные простого действия открытые двухстоечные с неподвижным столом наклоняемые
- КД2122 – 160 кН, пресс однокривошипный открытый (С – типа), простого действия
- КД2124 – 250 кН, пресс однокривошипный открытый (С – типа), простого действия
- КД2126 – 400 кН, пресс однокривошипный открытый (С – типа), простого действия
- КД2128 – 630 кН, пресс однокривошипный открытый (С – типа), простого действия
- К2130 – 1000 кН, пресс однокривошипный открытый (С – типа), простого действия
Габаритные размеры однокривошипного пресса КЕ2330
Габаритные размеры однокривошипного пресса КЕ2330
Эскиз крепления инструмента на прессе КЕ2330
Эскиз крепления инструмента на прессе КЕ2330
Подштамповая плита пресса КЕ2330
Подштамповая плита пресса КЕ2330
Общий вид однокривошипного пресса КЕ2330

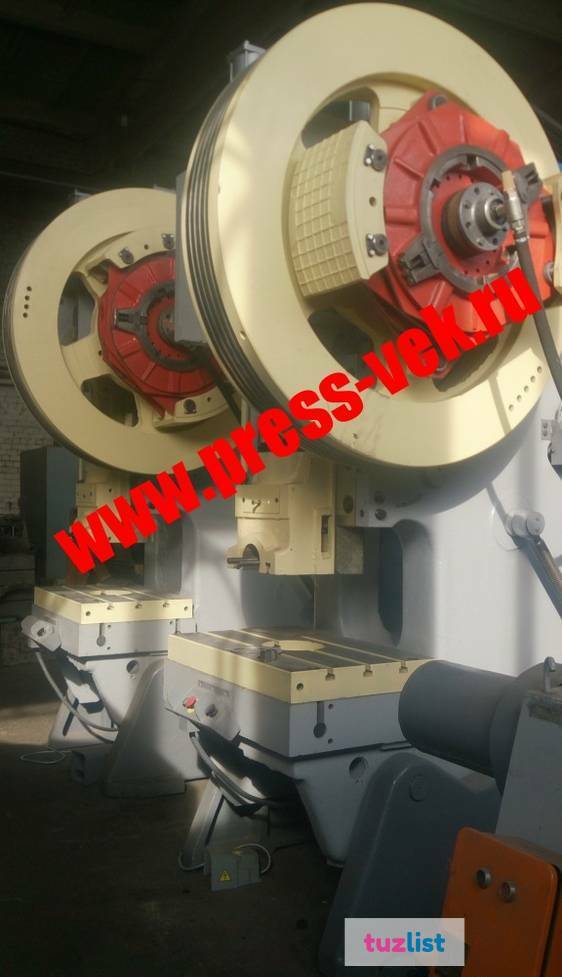

Фото однокривошипного пресса КЕ2330
Перечень кнопок управления однокривошипным наклоняемым прессом КЕ-2330
- Двурукое включение муфты “Ход”
- Пуск двигателя главного привода
- Кнопка выключения двигателя главного привода “Общий стоп”
- Стоп непрерывного хода “Стоп автомат”
Режимы работы пресса КЕ 2330
- Непрерывные ходы – включается обеими кнопками “Ход” – Разрешается пользоваться только при наличии автоматизации подачи заготовок в штамп и удалении деталей за пределы опасной зоны.
- Одиночные ходы – включается обеими кнопками “Ход” Разрешается пользоваться только при штамповке из штучных заготовок.
- Одиночные ходы – включается при нажатии педали. Разрешается производить штамповку из листа, полосы или крупногабаритных заготовок, которые, в процессе опускания ползуна, необходимо удерживать руками и только при наличии неподвижного ограждения штампового пространства.
- Ручной проворот – разрешается применять только при наладке штампов при отключенном двигателе, путем вращения маховика вручную, ползун можно опустить или поднять.
Штамповка штучных заготовок разрешается только при наличии защитного устройства, исключающего нахождение рук в опасной зоне в период опускания ползуна. Ползун останавливается одновременно с прекращением нажима на кнопки и педаль.
Читайте также: Производители кузнечно-прессового оборудования в России
КЕ2130 Пресс однокривошипный простого действия открытый ненаклоняемый.
Видеоролик.Технические характеристики пресса КЕ2330
| Наименование параметра | КЕ2130 | КЕ2330 |
|---|---|---|
| Основные параметры | ||
| Номинальное усилие пресса, кН (т) | 1000 (100) | 1000 (100) |
| Наибольший ход ползуна (штока), мм | 10..130 | 10..130 |
| Частота ходов ползуна непрерывных, 1/мин | 100 | 100 |
| Частота ходов ползуна одиночных от кнопки, 1/мин | 45 | 55 |
| Размеры стола, мм | 850 х 560 | 950 х 630 |
| Размеры отверстия в столе, мм | 420 х 280 | 420 х 280 |
| Диаметр отверстия в столе, мм | 360 | 360 |
| Наибольшее расстояние между столом и ползуном в его нижнем положении – закрытая высота пресса, мм | 400 | 400 |
| Расстояние от оси штока до станины (вылет), мм | 340 | 340 |
| Величина регулировки расстояния между столом и ползуном, мм | 100 | 100 |
| Расстояние между стойками станины в свету, мм | 400 | 400 |
| Расстояние между подштамповой плитой и ползуном при максимальном ходе в НМТ при верхнем регулировании ползуна, мм | – | 300 |
| Толщина подштамповой плиты, мм | 100 | 100 |
| Величина рабочего хода ползуна до крайнего нижнего положения, на котором пресс развивает номинальное усилие при непрерывных ходах (Расстояние недохода ползуна до НМТ), мм | 2,5 | 2,5 |
| Величина рабочего хода ползуна до крайнего нижнего положения, на котором пресс развивает номинальное усилие при одиночных ходах (Расстояние недохода ползуна до НМТ), мм | 5,0 | 5,0 |
| Высота стола над уровнем пола, мм | 700 | 700 |
| Наибольший ход выталкивателя в ползуне, мм | 40 | 40 |
| Давление воздуха в сети пресса, минимальное-максимальное, МП | 0,45. .1,0 | 0,45..1,0 |
| Расход сжатого воздуха (в режиме одиночный ход), литр/цикл | 2,1 | 4,5 |
| Технологическая работа, при непрерывных ходах, Дж | 2200 | 1600 |
| Технологическая работа, при одиночных ходах, Дж | 4500 | 3350 |
| Электрооборудование | ||
| Количество электродвигателей | 2 | 1 |
| Электродвигатель главного привода, кВт | 11,8 | 10 |
| Электродвигатель насоса смазки, кВт | 0,9 | – |
| Электродвигатель регулировки штампового пространства, кВт | – | – |
| Суммарная мощность электродвигателей, кВт | ||
| Габариты и масса пресса | ||
| Габариты пресса (длина ширина высота), мм | 2040 х 960 х 2275 | 1745 х 2360 х 3180 |
| Масса пресса, кг | 9735 | 9015 |
- Банкетов А. Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970
- Бочаров Ю.А., Прокофьев В, Н. Гидропривод кузнечно-прессовых машин, 1969
- Белов А.Ф., Розанов Б. В., Линц В. П. Объемная штамповка на гидравлических прессах, 1971
- Живов Л.И. Кузнечно-штамповочное оборудование, 2006
- Кузьминцев В.Н. Ковка на молотах и прессах, 1979
- Розанов Б.В. Гидравлические прессы, 1959
- Титов Ю.А. Оборудование кузнечно-прессовых цехов, 2001
- Щеглов В.Ф. Кузнечно-прессовые машины, 1989
- Берлет Разработка чертежей поковок, 2001
- Рудман Л.И. Справочник по оборудованию для листовой штамповки, 1989
- Романовский В.П. Справочник по холодной штамповке, 1965
- Охрименко Я.М. Технология кузнечно-штамповочного производства, 1966
- Кузьминцев В. Н. Ковка на молотах и прессах, 1979
- Мещерин В.Т. Листовая штамповка. Атлас схем, 1975
Список литературы:
Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970
Н. Ковка на молотах и прессах, 1979Связанные ссылки. Дополнительная информация
Прессы кривошипно-шатунные : Пресс однокривошипный КЕ2330
Вернуться к: Прессы кривошипно-шатунные
Номинальное усилие: 1000 кН; размеры стола: 950 х 630 мм
Задать вопрос по товару
Воронежский завод КПО им. М.И. Калинина
Описание
Пресс однокривошипный КЕ2330 простого действия, открытый наклоняемый усилием 1000 кН предназначен для выполнения различных операций холодной штамповки: вырубки, гибки, пробивки, обрезки, вытяжки, формовки и др. преимущественно в составе переналаживаемых автоматических линий.
Благодаря своей универсальности пресс однокривошипный КЕ2330 применяется на предприятиях машиностроительной, автомобильной, авиационной, радиотехнической промышленности и других отраслей народного хозяйства.
Станина чугунная открытого типа (С – образной формы), наклоняемая, отлитая заодно со столом. В стойках станины предусмотрены окна, а также специальные места для установки подающих и съемных устройств и их приводов.
| Наименование параметра | КЕ2330 |
|---|---|
| Основные параметры | |
| Номинальное усилие пресса, кН (т) | 1000 (100) |
| Наибольший ход ползуна (штока), мм | 10..130 |
| Частота ходов ползуна непрерывных, 1/мин | 100 |
| Частота ходов ползуна одиночных от кнопки, 1/мин | 55 |
| Размеры стола, мм | 950 х 630 |
| Размеры отверстия в столе, мм | 420 х 280 |
| Диаметр отверстия в столе, мм | 360 |
| Наибольшее расстояние между столом и ползуном в его нижнем положении – закрытая высота пресса, мм | 400 |
| Расстояние от оси штока до станины (вылет), мм | 340 |
| Величина регулировки расстояния между столом и ползуном, мм | 100 |
| Расстояние между стойками станины в свету, мм | 400 |
| Расстояние между подштамповой плитой и ползуном при максимальном ходе в НМТ при верхнем регулировании ползуна, мм | 300 |
| Толщина подштамповой плиты, мм | 100 |
| Величина рабочего хода ползуна до крайнего нижнего положения, на котором пресс развивает номинальное усилие при непрерывных ходах (Расстояние недохода ползуна до НМТ), мм | 2,5 |
| Величина рабочего хода ползуна до крайнего нижнего положения, на котором пресс развивает номинальное усилие при одиночных ходах (Расстояние недохода ползуна до НМТ), мм | 5,0 |
| Высота стола над уровнем пола, мм | 700 |
| Наибольший ход выталкивателя в ползуне, мм | 40 |
| Давление воздуха в сети пресса, минимальное-максимальное, МП | 0,45. .1,0 |
| Расход сжатого воздуха (в режиме одиночный ход), литр/цикл | 4,5 |
| Технологическая работа, при непрерывных ходах, Дж | 1600 |
| Технологическая работа, при одиночных ходах, Дж | 3350 |
| Электрооборудование | |
| Количество электродвигателей | 1 |
| Электродвигатель главного привода, кВт | 10 |
| Электродвигатель насоса смазки, кВт | – |
| Электродвигатель регулировки штампового пространства, кВт | – |
| Суммарная мощность электродвигателей, кВт | |
| Габариты и масса пресса | |
| Габариты пресса (длина ширина высота), мм | 1745 х 2360 х 3180 |
| Масса пресса, кг | 9015 |
2012 ТВР МД-1
Автор Алина Мур
Еще в апреле мы сообщали, что TVR->ke89 готовит новую модель с двигателем Corvette, и похоже, что с тех пор они потихоньку над ней работают. Теперь, когда модель обретает форму, Николай Смоленский, владелец британской компании по производству спортивных автомобилей, снова появляется в новостях, рассказывая подробности о своем автомобиле-камбэке.
Новая модель под названием MD-1 будет основана на Tuscan->ke2330 кабриолет и будет оснащаться 6,2-литровым двигателем V8 производства Corvette мощностью 638 л.с. У Tuscan MD-1 позаимствует тканевый капот и лобовое стекло, но все остальные элементы автомобиля будут изменены, чтобы сделать «явный отход от прошлого TVR».
“Производство будет передано на аутсорсинг. Мы получили предложения от Jimmy Prize в Южной Африке и многих других из Англии. Я, естественно, предпочел бы работать с такими фирмами, как Caterham или Lotus, но маловероятно, что первая сможет это сделать. это, а последнее не будет хорошим соотношением цены и качества.
Но также возможно, что я вообще не вернусь в Великобританию, а смогу устроиться где-нибудь в Германии», — сказал Смоленский.
Помимо MD-1, TVR также готовит трехместный MD-2, который будет представлен через несколько лет. MD-3 также может находиться в разработке и, по словам Смоленского, будет «совершенно другим и более внушительным».
MD-1 поступит в продажу весной 2012 года и будет выпущен ограниченным тиражом 250 единиц в год.
Технические характеристики
- Марка: Твр
- Модель: 2012 ТВР МД-1
- [не использовать] Модель автомобиля:
- м2 d-100032
.
Похожие темы
- Автомобили
- Твр
- спортивные автомобили
- родстер
Об авторе
Алина всю свою жизнь увлекалась автомобилями, и даже с раннего возраста ей не терпелось сесть за руль.
В старшей школе и колледже ее можно было найти за чтением любых автомобильных журналов, которые она могла достать, и ее любовь ко всему, что имеет четыре колеса, росла с каждым днем. За годы работы у Алины Алина накопила столько знаний об обычных и малоизвестных автомобилях, что всегда способна удивить людей интересными фактами и информацией. В настоящее время она работает на Topspeed.com, читает последние новости и информацию, а иногда ищет труднодоступную информацию — то, что ей нравится и чем она увлечена.
друзей по перепискеСейчас! — Ошибка: страница не найдена
Друзей по переписке сейчас! — Ошибка: страница не найдена
|
|
| |
|
