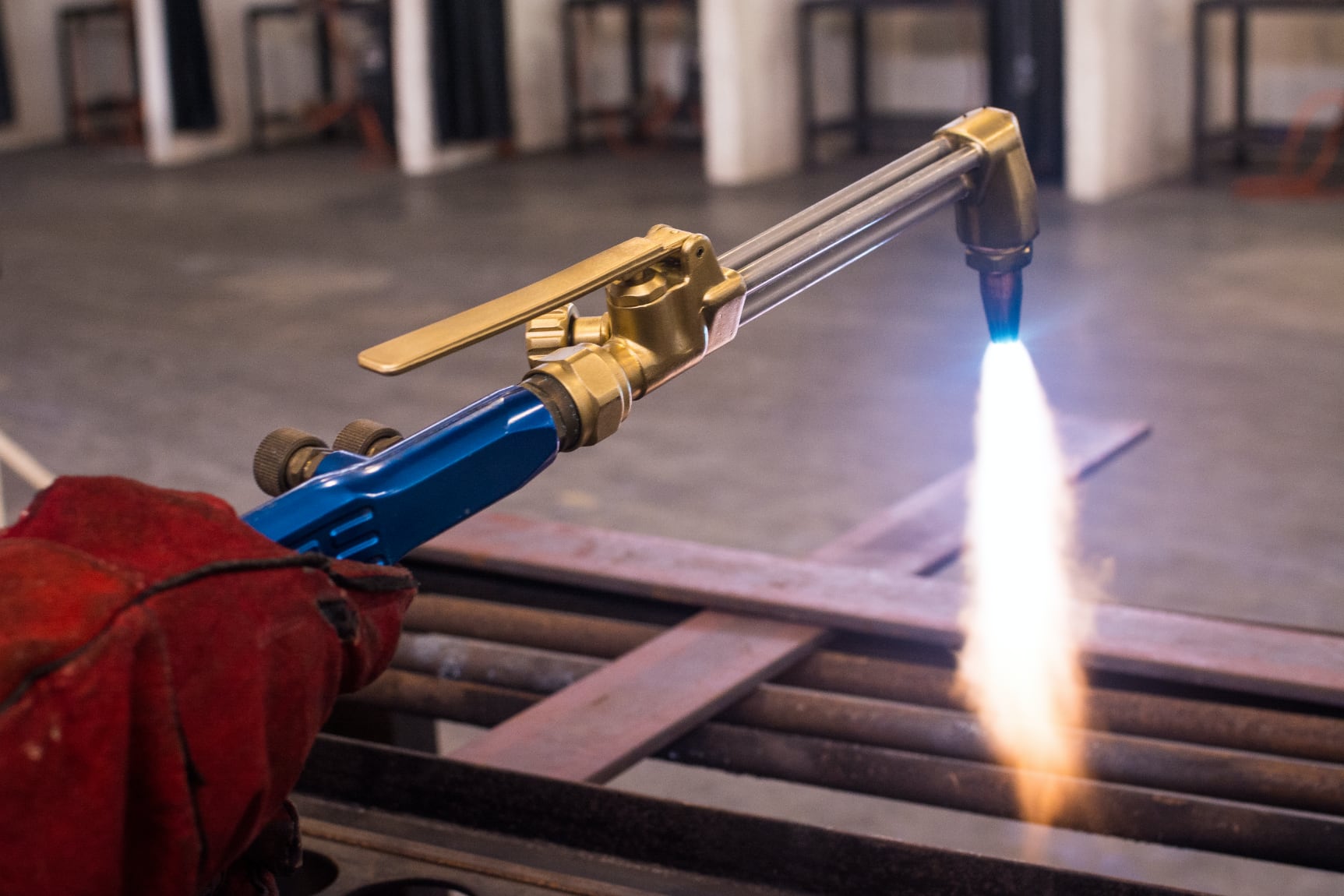

Пропановый резак: принцип действия и особенности

Резаки, работающие от баллонов с кислородом и пропаном, по праву считаются одним из самых простых и экономически целесообразных способов раскройки металлических заготовок и проведения демонтажных работ. По принципу функционирования данные приборы стали называть автогенами.

Как работает автоген

Для нормального осуществления газовой резки материал должен соответствовать одному важному критерию. Температура горения обязана превышать температуру плавления, в противном случае при взаимодействии с направленной кислородной струей металл будет разбрызгиваться, а не выжигаться. Из чёрной металлургии это требование выполняется в низколегированных и низкоуглеродистых сталях.

Процесс резки можно разложить на компоненты:

1. Разогрев рабочей зоны. Осуществляется путём выдачи в обрабатываемый сегмент заготовки высокотемпературного пламени. Нужные кондиции достигаются путём смешения пропана и технического кислорода.
2. Сгорание металла. Газовая струя 02 выжигает разогретый металл, одновременно удаляя продукты горения из зоны реза.

Особенности пропановых резаков

Газовые резаки «Донмет», Redius, «Маяк» и другие отличаются простым устройством, лёгким весом, удобными для работы размерами и стойкостью к коррозии. Технические требования к инструментам данного вида перечисляется в  ГОСТ 5191-79. Допускается эксплуатация при температуре окружающего воздуха приблизительно от -15º до +45º C.

В зависимости от конкретной выбранной модели может осуществляться резка стальных деталей толщиной до 300 мм.

По принципу смешения кислорода с пропаном приборы делятся на:

• инжекторные;
• безинжекторные.

Стоимость вторых несколько выше, они сложнее в освоении, но зато исключаются риски, связанные с обратным ударом.

По назначению выделяют газовые резаки для:

• толстых изделий;
• подводных работ;
• прожигания отверстий;
• всего спектра задач, универсальные.

Чтобы не ошибиться с выбором нужной модели при совершении покупки, стоит обратить внимание на такие параметры, как разновидность горючего газа, мощность прибора и конструкция сопла, также поинтересоваться идут ли в комплекте необходимые мундштуки.

Плюсы газовой резки

Технология резки металлических изделий с помощью сжигания материала в кислородной струе имеет несколько неоспоримых преимуществ перед другими способами обработки:

• удобство при получении криволинейных отверстий;
• минимум шума;
• компактность прибора;
• высокое качество реза.

К недостаткам относится заточенность данного метода под низкоуглеродистую сталь, которая хоть и является одним из основных конструкционных материалов, тем не менее, отнюдь не универсальна.

Похожие статьи

• Условия для применения донных клапанов
• Особенности плазменной порезки металла
• Технология сжижения природного газа. Разница между СПГ и СУГ

расход кислорода и пропана, технология

Наиболее распространенный способ для осуществления резки металла сегодня – автогенный, его еще называют газовый или кислородный. Его суть сводится к тому, что под воздействием пламени газа, металл нагревается и начинает плавиться, а под воздействием струи кислорода происходит его сгорание, делая узкий паз.

В качестве подогревателя используют ацетилен, пропан-бутан, природный, коксовый газ.

Резка металла может классифицироваться в зависимости от необходимого конечного результата:

Поверхностная газовая резка применяется в случаях, когда необходимо удаление слоев металла, чтобы образовались шлицы, канавки и другие конструктивные элементы.

Разделительный вид предусматривает выполнения сквозного реза, для получения необходимого количества металлических элементов, частей. Прожиг металла для получения глубоких или сквозных отверстий называется резкой копьем.

В независимости от видов резки, технология выполнения данного процесса будет одинаковой. Горение газа обеспечивает температуру от 1000 до 1300 ^оС, ее достаточно, чтобы расплавить прочную сталь. Во время этого подается сильная струя кислорода, который вступает в реакцию с расплавленными молекулами металла, окисляя их.

Таблица толщин реза и расхода газа для мундштуков типа NX

В результате этого получается разрез. Кислород подается под большим давлением, Часто оно достигает 12 атмосфер, такая струя даже без подачи огня может разрезать кожу.

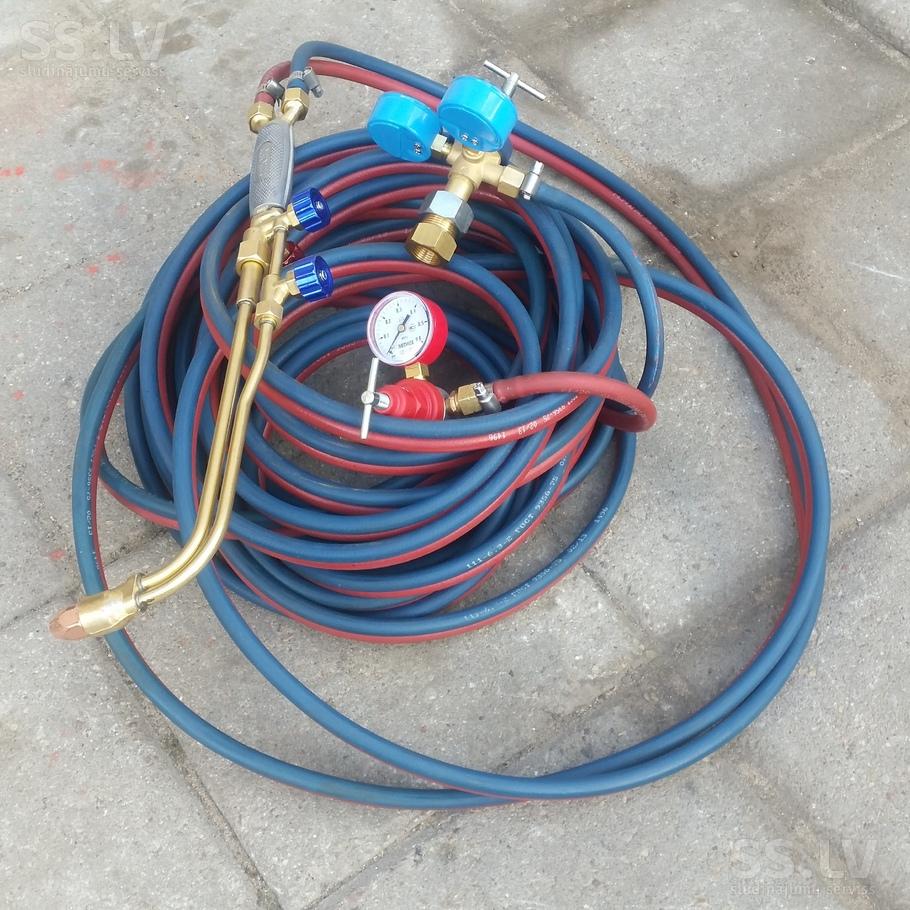

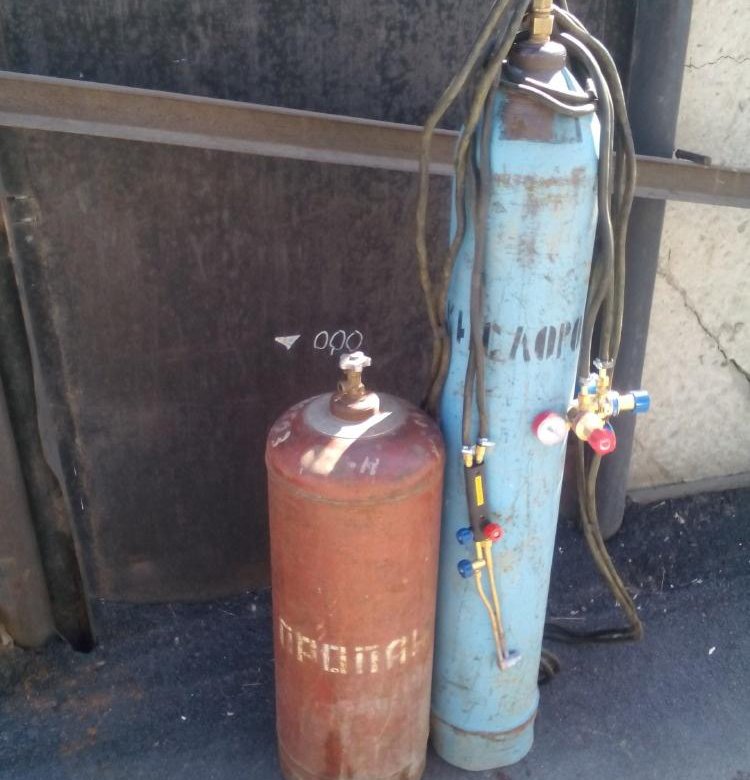

Строение режущего аппарата сконструировано таким образом:

• газовая горелка;
• два баллона;
• смеситель;
• регулятор давления;
• шланги.

Газовая горелка состоит из головки с несколькими соплами, в основном достаточно трех. Через два боковых подается горючее вещество, через третий, который размещается посредине, подается кислород. Баллоны предназначены непосредственно для газа и кислорода, в зависимости от объемов предполагаемой работы подбираются соответствующие по вместительности баллоны.

Газовая горелка

Для обеспечения одного часа непрерывной работы будет расходоваться в среднем 0,7 м³ ацетилена (1 м³ пропана) и 10 м³ кислорода. В целом необходимое количество исходного сырья будет зависеть от плотности металла и необходимой температуры для его нагрева. Сократить расход пропана можно за счет специальных насадок на сопла, которые фиксируют подачу газа в определенном направлении, чем ближе будет подача к кислородной струе, тем возрастет расход топлива.

Шланги необходимы для подачи кислорода и горючего вещества из баллонов в смеситель, их еще называют рукавами. Материал, из которого сделаны шланги – двухслойная резина, между слоями каркас, выполненный из хлопчатобумажной нити. Диаметр – до 12 мм, возможность эксплуатации при температуре воздуха не ниже -35 ^оС.

Регулятор давления необходим для обеспечения разных режимов и скоростей резки. Подавая меньшее количество топлива можно обеспечить низкую температуру, которая необходима для тонкой стали или металла невысокой прочности, а также сократить расход сырья.

Еще одной важной функцией редуктора является поддержание равномерного уровня давления. Если в процессе резки будет прервана подача газа, металл быстро охладеет и дальнейшая обработка станет невозможной.

Необходимое оборудование

Резак Р101

Самым первым резаком было устройство Р1-01, его сконструировали еще в СССР, затем появились более модернизированные модели – Р2 и Р3. Отличаются аппараты размерами сопел и мощностью редуктора. Более современные ручные установки:

• Смена;
• Quicky;
• Орбита;
• Secator.

Они отличаются набором дополнительных функций и производительностью.

Quicky-Е может осуществлять фигурную резку, по заданным чертежам, скорость работы достигает 1000 мм в минуту, максимально допустимая толщина металла до 100 мм. Устройство имеет набор съемных сопел для обеспечения обработки металлических листов или труб различной толщины.

Машинка автогенной резки Messer

Этот аппарат может работать, используя различные виды горючего газа, в отличие от прототипа Р1-01,который работает только на ацетилене.

Ручной резак Secator имеет более улучшенные характеристики по сравнению с аналогами.

Резак Р2-01

С его помощью можно обрабатывать металл толщиной до 300 мм, это обеспечивают дополнительные насадки, входящие в комплект, они съемные и их можно приобрести дополнительно, по мере износа. Secator может производить следующие виды резки:

• фигурную;
• прямую;
• кольцевую;
• под скосом.

Скорость может регулироваться в диапазоне от 100 1200 мм в минуту, а с помощью встроенной муфты свободного хода обеспечивается плавное перемещение машины по листу металла. Редуктор с воздушным охлаждением обеспечивает более чистую работу и сокращает расход горючего вещества.

Вышеперечисленные модели относятся к ручным, то есть они компактные, управляются с помощью рук мастера. Но для больших объемов обрабатываемого металла работать с такими

Стационарная режущая установка

установками неудобно и не эффективно. Для промышленного производства применяются стационарные режущие установки — это, по сути, та же технология.

Они представляют собой станок со столешницей, в которую встроен режущий механизм. Работу его обеспечивает электрический

компрессор, для которого необходима электросеть с не менее 380 В и трехфазными розетками. Технология работы моделей стационарных режущих установок ничем, но отличается от ручных. Разница лишь в производительности, максимальной температуре нагрева, и способности обрабатывать металл, толщиной более 300 мм.

Условия для резки металла газом

Газовая резка металла будет эффективна только в том случае, когда температура воспламенения металла будет меньшей, чем температура плавления. Такие пропорции соблюдаются в низкоуглеродистых сплавах, они плавятся при 1500 ^оС, а процесс воспламенения наступает при 1300 ^оС.

Для качественной работы установки необходимо обеспечить постоянную подачу газа, поскольку кислороду необходимо постоянное количество теплоты, которая поддерживается в основном (на 70%) за счет сгорания металла и лишь 30% обеспечивает пламя газа. Если его прекратить, металл перестанет вырабатывать тепло и кислород не сможет выполнять возложенные на него функции.

Максимальная температура ручных газовых резаков достигает 1300 ^оС, это достаточная величина для обработки большинства видов металла, однако, есть и такие, которые начинают плавиться при особо высоких температурах, например, окисел алюминия – 2050 ^оС (это почти в три раза больше чем температура плавления чистого алюминия), сталь с содержанием хрома – 2000 ^оС, никеля – 1985 ^оС.

Если металл достаточно не разогрет и не начат процесс плавления, кислород не сможет вытеснить тугоплавкие окислы. Обратная этой ситуация, когда металл имеет низкую температуру плавления, под воздействием горящего газа он может просто расплавиться, так, нельзя применять данный способ резки для чугуна.

Техника безопасности

Осуществление резки металла с помощью газовой установки лучше доверить опытному специалисту, поскольку при неаккуратном обращении последствия могут быть достаточно печальными.

Техника безопасности предполагает выполнения следующих условий:

Устройство газовой горелки

• хорошая вентиляция в помещении, где будут осуществляться работы;
• на расстоянии 5 метров не должно быть баллонов с газом и прочими горючими веществами;
• работы должны вестись в защитной маске или специальных очках, а также в огнеупорной одежде;
• направлять пламя необходимо в противоположную сторону от источника газа;
• шланги в процессе эксплуатации прибора нельзя перегибать, наступать на них, зажимать ногами;
• если делается перерыв, то следует полностью погасить пламя у горелки и закрутить газовые вентили баллонов.

Соблюдение этих простых условий обеспечит безопасную и эффективную работу по резке металла газовой установкой.

Видео: Работа резака, обучение резки металла

Похожие статьи

Сравнение пропана и ацетилена для резки металла — Baker’s Gas & Welding Supplies, Inc.

перейти к содержанию

Эд Цижевски

Каждой сварочной мастерской нужен эффективный способ резки металла, и простая установка для резки с помощью горелки является идеальным вариантом для многих. Комплекты горелок более доступны по цене, чем плазменный резак, а также предоставляют возможность предварительного нагрева металла перед началом сварочного проекта, что особенно важно при работе с толстым металлом.

Существует два популярных вида топлива для газовой резки: ацетилен и пропан. У них обоих есть репутация, которая может не соответствовать действительности, особенно при определенных обстоятельствах. Давайте кратко рассмотрим сравнение между этими двумя широко используемыми видами топлива для резки.

Сравнение эффективности сокращающих видов топлива

Как и в случае любого сравнения, существуют очень разные опыты и мнения, но в случае сравнения ацетилена и пропана в качестве сокращающих видов топлива нельзя отрицать, что оба могут эффективно сократить количество металл разной толщины. Если вы потратите время на то, чтобы подобрать правильное оборудование для пропановой установки и резать краем пламени (а не по направлению к центру, что характерно для ацетилена), вы сможете резать без каких-либо проблем.

Когда вы поговорите со слесарями и сварщиками, вы обнаружите, что многие магазины и свалки используют пропан в дополнение ко многим сварщикам-любителям и слесарям. Изучив несколько иную технику и подобрав правильные наконечники, шланги и обычные патроны, вы сможете начать резку без особой разницы по сравнению с ацетиленом.

Это правда, что ацетилен горит горячее и может быстрее предварительно нагреть металл. Но с правильными наконечниками и техникой вы обнаружите, что пропан может гореть довольно жарко. Некоторые пользователи горелок даже обнаружили, что при определенных условиях они могут соперничать по теплоотдаче с ацетиленом. Если вы хотите иметь возможность сварки с настроенной горелкой, вам следует рассмотреть возможность установки ацетилена.

Сравнение оборудования для резки топлива

Пропан и ацетилен имеют разные наконечники горелки, которые изменяют концентрацию пламени. На самом деле, если вы встретите слесаря, который убежден, что пропан неэффективен, возможно, стоит спросить, использовал ли он пропановый наконечник при настройке горелки!

Вам также понадобится шланг марки Т для работы с пропаном, тогда как шланг марки Р для ацетилена испортится намного быстрее, если через него пропустить пропан. Не забудьте также позаботиться о правильном топливном регуляторе пропана.

Присадки к топливу для резки

HGX — это добавка к пропану, которая помогает увеличить температуру резки до надежных 5400 градусов по Фаренгейту. HGX, связанный с пропаном, использует значительно меньше кислорода, чем ацетилен, что делает его высокоэффективным и экономичным вариантом резка металла, который не горит гораздо горячее, чем ацетилен.

Сравнение стоимости топлива для резки

В то время как рабочие, которые экономно режут металл, не обязательно должны слишком беспокоиться о том, какую установку резака они используют, многие мастерские и хобби-металлисты клянутся пропаном в качестве топлива для резки. Пропан легко найти в любом хозяйственном магазине, и обычно он стоит намного дешевле, чем ацетилен.

Большинству сварщиков и рабочих по металлу не нужен дополнительный толчок, который дает ацетилен, и как только они привыкнут к правильной технике резки пропаном, они могут даже предпочесть его.

Сравнение безопасности резки топлива

Ацетилен часто появлялся в новостях из-за взрывов в мастерских и на производственных предприятиях. Не секрет, что все виды топлива для резки требуют безопасного обращения, но ацетилен особенно летуч. Если вам нужна режущая установка для вашего дома, и вы уже привыкли хранить баллон с пропаном для своего гриля, вы можете использовать пропан на всякий случай.
