принцип работы, назначение и преимущества оборудования для стабилизации давления воды в трубопроводе
Организация водоснабжения в жилом доме, особенно если строение многоквартирное, требует соблюдения множества правил и норм. Часто к поломкам оборудования, появлению протечек, выходу из строя бытового оборудования, подключенного к водопроводу – стиральных и посудомоечных машин, водонагревателей приводит неравномерное давление воды в трубопроводе и резкие его перепады. Помочь с решением этого вопроса поможет регулирующий клапан давления воды.
Какие функции выполняет клапан водяной для регулировки давления
Функции, которые выполняет клапан водяной, состоят в следующем:
- Многие разновидности бытового сантехнического оборудования настроены на работу не выше 3 атм. Система водоснабжения существенно перегружается при повышении этого значения, соединительные переходники и прокладки утрачивают свою надежность, функциональные узлы стиральных и посудомоечных машин выходят из строя. Устройства для регулировки предупреждают поступление воды под высоким давлением, своевременно понижая его до оптимального значения.
- Резкий скачек давления чреват гидравлическим ударом, который влечет за собой прорыв трубы и выход из строя агрегатов на котельных. Большой скачок давления может привести не только к поломке, но даже взрыву накопительного водонагревателя. Регулятор давления защитит от подобных неприятностей.
- За счет регулировки давления воды в трубопроводе приходит ее экономичное потребление до 25 % при уменьшении напора до 3 атм.
- При использовании клапанов регулировки давления снижается шум от работы сантехнического оборудования – кранов и смесителей.
- Уменьшение напора воды приводит к тому, что при образовании протечки, потери от затопления будут сокращены, так как устройство снижает подачу воды при падении давления в трубе.

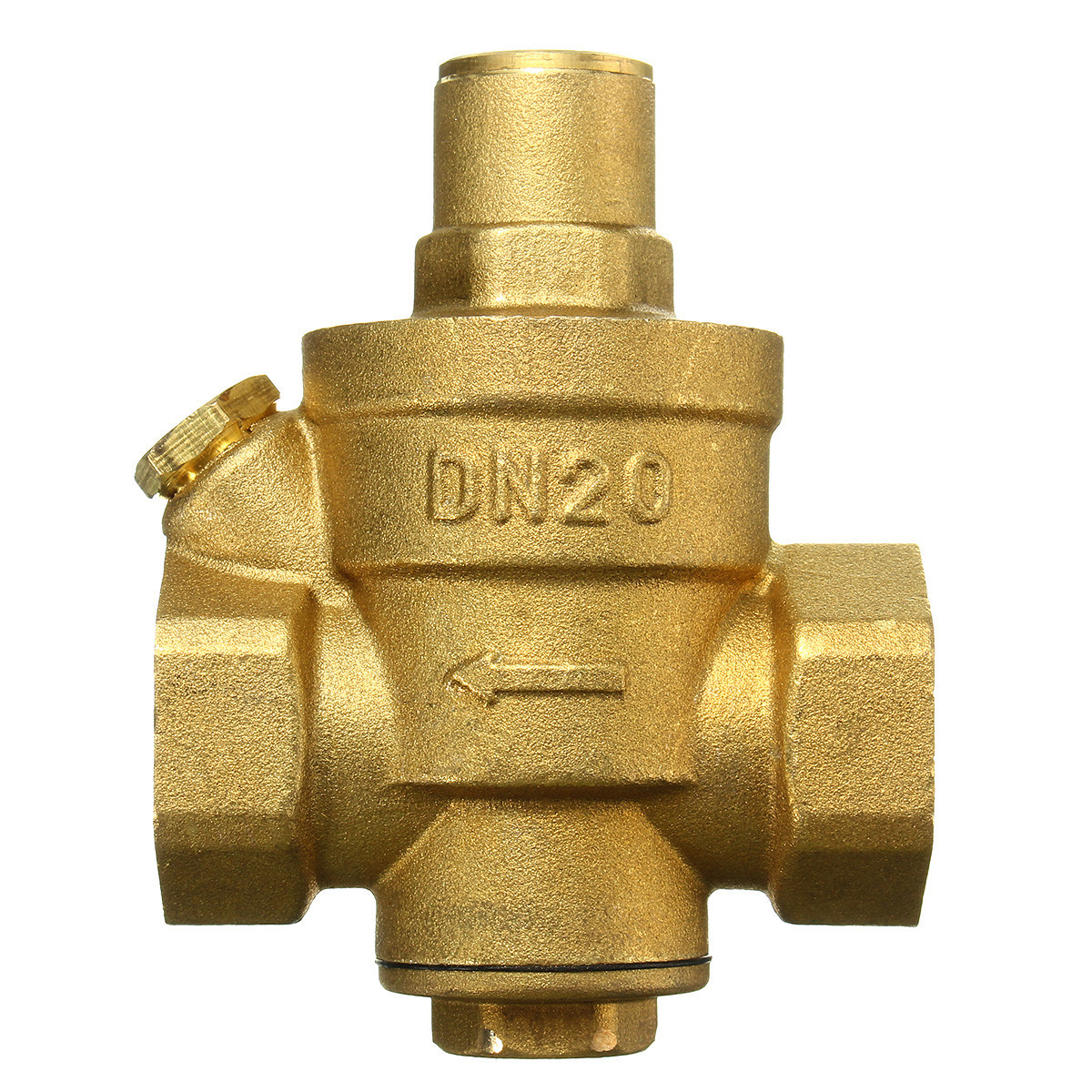

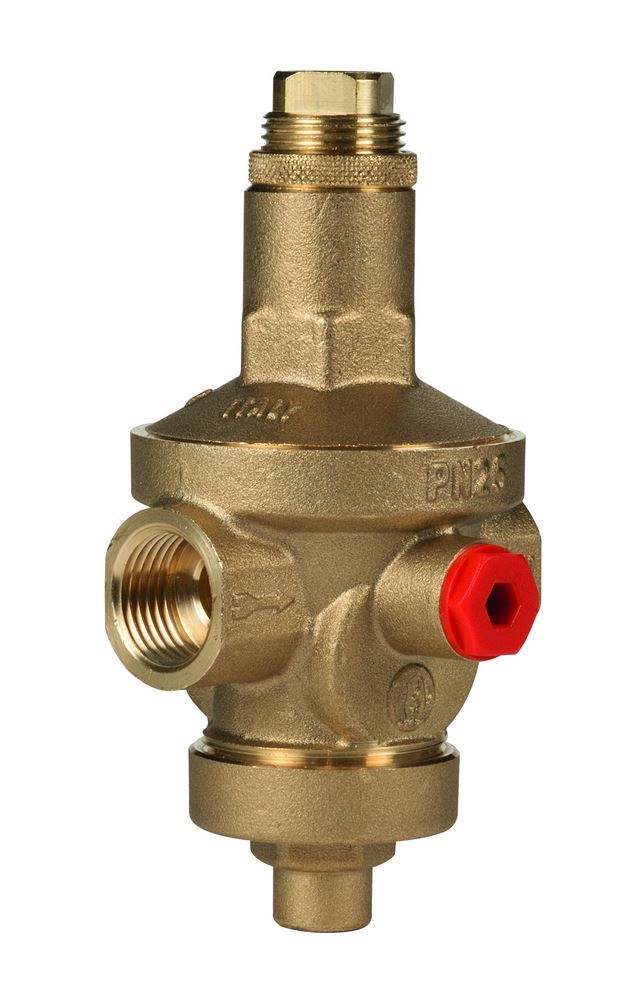

Какими особенностями обладает регулятор давления «после себя» и «от себя»
В зависимости от места расположения регулятора давления в системе, выделяют две основные группы: регулятор давления «после себя» и «до себя».
Конструкция РДВ содержит поршень (клапан), пружину «мембрану» и чугунный, латунный или стальной корпус. Дополнительно прибор может иметь манометр, очищающий фильтр, воздушный клапан, шаровой кран.
По долговечности и практичности лидируют мембранные модели. Поршневые более уязвимы перед качеством воды.
Пропускная способность устройств бывает разной. В связи с этим они бывают бытовыми, коммерческими и промышленными.
Как правильно выбирать регулирующие клапаны воды
Выбирая регулирующие клапаны воды, обратить внимание рекомендуется на материал изготовления устройства. Это должен быть прочный металл и сплавы (сталь, латунь, бронза). Широкий ассортимент, предлагаемый множеством специализированных магазинов, состоит не только из достойных товаров этой категории, но и из изделий сомнительного качества. Чтобы правильно выбрать клапан давления, стоит обратить внимание на его стоимость – он не должна быть низкой, и вес – качественное изделие не может быть слишком легким.
Специалисты рекомендуют приобретать модели, оснащенные манометрами, благодаря которым настройка оборудования и контроль рабочих параметров будет производиться проще.
Клапаны bermad: преимущества
Клапаны «bermad» широко представлены на российском рынке и более чем за 10 лет зарекомендовали себя, как качественная и долговечная продукция. Являясь собственной разработкой компании Bermad, изделия отвечают всем международным стандартам, сертификатам качества, в том числе ISO 900, требованиям и нормам эксплуатации.
Для изготовления клапанов регулировки давления марки «Bermad» применяется высокотехнологичное оборудование и материалы. Это позволяет получать на выходе функциональные устройства, для которых не принципиально качество и состав воды – изделия работают на высоком уровне в течение многих лет.
Назначение и эксплуатационные условия позволяют приобрести клапаны многоцелевого или специализированного использования.
Применяемый тип оборудования
Основные типы регуляторов давления |
||||||||
| Мембранные редукционные клапаны с пилотным управлением (Астима, Россия) | ||||||||
|
||||||||
|
||||||||
| Мембранно-плунжерные редукционные клапаны с пилотным управлением (Астима, Россия) | ||||||||
|
||||||||
| Редукционные клапаны (Астима, Россия) | ||||||||
|
||||||||
| Редукционные клапаны для систем теплоснабжения (Астима, Россия) | ||||||||
|
||||||||
| Редукционные клапаны из нержавеющей стали (Астима, Россия) | ||||||||
|
||||||||
| Редукционные клапаны для систем водоснабжения (CSA, Италия) | ||||||||
|
||||||||
|
||||||||
| Редукционные клапаны для пара (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для пара (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для пара из нержавеющей стали (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для пара из нержавеющей стали (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Пилотные редукционные клапаны (Valsteam ADCA, Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для жидкостей (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для газов (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Поршневые редукционные клапаны для малых расходов (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Mембранные редукционные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Mембранные редукционные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Высокоточные редукционные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Высокоточные редукционные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Поршневые редукционные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Поршневые редукционные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для стерильных сред с корпусом на хомутах (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для стерильных сред (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
|
||||||||
|
||||||||
| Мембранные перепускные клапаны с пилотным управлением (Астима, Россия) | ||||||||
|
||||||||
| Мембранно-плунжерные перепускные клапаны с пилотным управлением (Астима, Россия) | ||||||||
|
||||||||
| Перепускные клапаны для систем водоснабжения (CSA, Италия) | ||||||||
|
||||||||
| Перепускные клапаны для пара (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Поршневые перепускные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Мембранные перепускные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Мембранные перепускные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Пилотные перепускные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Регуляторы перепада давления (Астима, Россия) | ||||||||
|
||||||||
| Редукционные клапаны для систем бланкетирования (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для систем бланкетирования (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для систем бланкетирования для чистого пара (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Перепускные клапаны для систем бланкетирования для чистого пара (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
.. 1/2”Для чего нужен клапан минимального давления?
Клапан минимального давления (КМД) можно найти на винтовых компрессорах.
Этот клапан расположен на верхней части сепаратора (маленький резервуар сжатого воздуха внутри вашего компрессора).
Этот клапан минимального давления имеет две функции. На самом деле, это два клапана в одном:
- Это клапан минимального давления — он открывается при определенном минимальном давлении
- Это обратный клапан — воздух может проходить только одним способом (вне компрессора).
Зачем нам минимальное давление?
Нам нужно минимальное давление для циркуляции масла. Циркуляция масла имеет решающее значение для охлаждения вращающихся винтов и для смазки подшипников.
Винтовой компрессор не имеет масляного насоса. Масло прокачивается через систему из-за разности давлений внутри компрессора.
Когда компрессор только что запустился, нам нужно как можно скорее создать давление по вышеуказанным причинам.
Если компрессор соединен с пустым воздухоприемником или системой трубопроводов, создание давления займет очень много времени. Поэтому клапан минимального давления остается закрытым до тех пор, пока в воздушном компрессоре не будет достигнуто минимальное давление. Это минимальное давление обычно составляет примерно 4 бара.
Функции обратного клапана
Как было обозначено ранее, клапан минимального давления также действует как обратный клапан. Это делается для того, чтобы воздух не попадал обратно в воздушный компрессор.
Это может произойти, например, когда компрессор остановлен или работает без нагрузки.
Некоторые считают, что необходимо устанавливать обратный клапан после винтового компрессора. Это не тот случай. Обратный клапан уже существует, это и есть клапан минимального давления.
Унос масла
Если в Вашем компрессоре наблюдается слишком большой унос масла (масло в сжатом воздухе), это может быть из-за износа клапана минимального давления.
Если Вам кажется, что было проверено все: маслоотделитель, уровень масла, линия сброса давления, температура, но все еще наблюдается унос масла, проверьте клапан минимального давления.
Если клапан минимального давления неисправен, при запуске будет продуваться сжатый воздух. Элемент сепаратора не будет функционировать должным образом при этих высоких расходах и низком давлении.
В результате каждый раз, когда компрессор запускается, масло вдувается в систему сжатого воздуха.
Обслуживание
Минимальный клапан давления не требует никакого технического обслуживания. Рекомендуется менять уплотнения каждые несколько тысяч часов работы.
Если клапан работает не так, как надо, замена уплотнений обычно решает проблему.
Наша компания предлагает приобрести качественные и надежные клапаны минимального давления для Вашего компрессорного оборудования!
Клапаны контроля давления
Перепускной предохранительный клапан прямого действия
- Артикул: CR
- Масса: 0,16 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 50 л/мин
- Диапазон вязкостей жидкости: 10…400 сСТ
- Максимальное рабочее давление: 350 бар
Клапан серии CR представляет собой встраиваемый перепускной предохранительный клапан прямого действия, используемый в блоках или панелях с седлом типа D-10B
Перепускной предохранительный клапан с пилотным управлением
- Артикул: CRQ
- Масса: 0,16 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Диапазон вязкостей жидкости: 10…400 сСт
- Максимальное рабочее давление: 350 бар
Клапан серии CRQ представляет собой встраиваемый перепускной предохранительный клапан с пилотным управлением, используемый в блоках или панелях с седлом типа D-10С
Перепускной предохранительный клапан прямого действия
- Артикул: DBV
- Масса: 0,25 кг
- Диапазон температуры окружающей среды: -20.
..+50 С - Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 120 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Максимальное рабочее давление: 380 бар
..+50 СКлапан серии DBV представляет собой встраиваемый перепускной предохранительный клапан прямого действия, используемый в блоках или панелях с седлом типа D-10E.
2-х и 3-х линейный компенасатор давления с фиксированной или регулируемой настройкой
- Артикул: PCK06
- Масса: 0,2 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Максимальный расход: 40 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Максимальное рабочее давление: 350 бар
Клапан серии PCK06 представляет собой 2-х или 3-х линейный компенсатор давления встраиваемого типа для установки в
блоке или плите
Перепускной предохранительный клапан прямого действия
- Артикул: CD1-W
- Масса: 1,2 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 3 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Максимальное рабочее давление: 350 бар
Клапан серии CD1-W представляет собой перепускной предохранительный клапан прямого действия с резьбовыми присоединительными отверстиями для фланцевого крепления
Перепускной предохранительный клапан
- Артикул: RM*-W
- Масса: 0,9 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 50. ..75 л/мин
- Максимальное рабочее давление: 350 бар
- Размеры присоединительных отверстий (BSP): 3/8″ и 1/2″
..75 л/минКлапаны серии RM*-W представляют собой перепускные предохранительные клапаны с резьбовыми присоединительными отверстиями для панельного монтажа с креплением кольцевой гайкой
Перепускной предохранительный клапан
- Артикул: RQ*-W
- Масса: 4,1…8 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 250…400 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Максимальное рабочее давление: 350 бар
Клапаны серии RQ*-W представляют собой перепускной предохранительный клапан с пилотным управлением с резьбовыми
присоединениями, выполненный в 2-х номинальных размерах для расхода до 400 л/мин
Перепускной предохранительный клапан с электрическим управлением и с возможностью разгрузки и выбора давления
- Артикул: RQM*-W
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Диапазон вязкостей жидкости: 10…400 сСт
- Максимальное рабочее давление: 350 бар
Клапаны серии RQM*-W представляют собой перепускной предохранительный клапан с пилотным управлением с резьбовыми присоединительными отверстиями BSP, поставляемый в двух номинальных типоразмерах с расходом до 400 л/мин
Перепускной предохранительный клапан
- Артикул: RQ*-P
- Масса: 3,5…6,5 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 200. ..500 л/мин
- Диапазон вязкостей жидкости: 10…400 сСТ
- Максимальное рабочее давление: 350 бар
- Стандарт: RQ3-P ISO 6264-06 (CETOP R06), RQ5-P ISO 6264-08 (CETOP R08), RQ7-P ISO 6264-10 (CETOP R10)
..500 л/минПерепускной предохранительный клапан с пилотным управлением; главная ступень имеет клапан с коническим уплотнением
Перепускной предохранительный клапан с электрическим управлением и с возможностью разгрузки и выбора давления
- Артикул: RQM*-P
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Максимальный расход: 200…500 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Максимальное рабочее давление: 350 бар
- Стандарт: RQM3-P ISO 6264-06 (CETOP R06), RQM5-P ISO 6264-08 (CETOP R08), RQM7-P ISO 6264-10 (CETOP R10)
Клапаны серий RQM*-P представляют собой перепускные предохранительные клапаны, выполненные в трех номинальных размерах и предназначенные для расхода до 500 л/мин
Разгрузочный клапан (для контуров с гидроаккумулятором)
- Артикул: MRQA
- Масса: 3,3…4,2 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 40 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Рекомендуемая фильтрация: 25 мкм
- Максимальное рабочее давление: 350 бар
- Стандарт: ISO 4401-03 (CETOP 03)
Клапан типа MRQA представляет собой перепускной предохранительный клапан с функцией автоматической разгрузки. При достижении давления настройки клапан осуществляет безнапорную разгрузку насоса и снова нагружает насос, когда давление в контуре снижается до 68% (или 78%) от заданного значения. Для обеспечения этого действия необходимо использовать гидроаккумулятор (см.
гидравлическую схему), гарантирующий поддержание давления в контуре. Обратный клапан, имеющийся в моделе MRQA/C, предотвращает падение давления в гидроаккумуляторе через открытый разгрузочный клапан. Система поддерживает давление в гидравлическом контуре, предотвращая нагрев масла и снижая потребление электроэнергии. Рекомендуется располагать гидроаккумулятор как можно ближе к клапану MRQA, не уменьшая при этом проходные сечения трубопроводов
Разгрузочный клапан (для контуров с гидроаккумулятором) RQR*-P – Для дистанционного управления, RQA*-P – Со встроенным обратным клапаном
- Артикул: RQ**-P (RQR*-P, RQA*-P)
- Масса: 3,5…19 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 200…500 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Рекомендуемая фильтрация: 25 мкм
- Максимальное рабочее давление: 320…350 бар
Клапаны серий RQR*-P и RQA*-P обладают не только стандартными функциями перепускных или предохранительных клапанов, но также и характеристиками безнапорной разгрузки насоса при достижении давления настройки. Для обеспечения данного условия требуется использование гидроаккумулятора, гарантирующего наличие давления в контуре. Использование обратного клапана предотвращает сброс давления из гидроаккумулятора через клапан в открытом положении
Разгрузочный клапан с автоматическим или электромагнитным управлением сбросом давления (для контуров с гидроаккумулятором) RQRM*-P – Для дистанционного управления, RQAM*-P – Со встроенным обратным клапаном
- Артикул: RQ*M*-P (RQRM*-P, RQAM*-P)
- Масса: 5…20,5 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 200. ..500 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Рекомендуемая фильтрация: 25 мкм
- Максимальное рабочее давление: 320…350 бар
..500 л/минКлапаны серии RQ*M*-P обладают не только стандартными функциями перепускных или предохранительных клапанов, но также и характеристиками безнапорной разгрузки насоса как при достижении установленного значения давления, так и при отключении питания электромагнитного клапана. Для обеспечения данного условия требуется использование гидроаккумулятора, гарантирующего наличие давления в контуре. Использование обратного клапана предотвращает сброс из гидроаккумулятора через клапан в открытом положении
Взрывозащищенная версия. Перепускной предохранительный клапан с электрическим управлением и с функциями разгрузки и выбора давления
- Артикул: RQM*K-P
- Диапазон температуры окружающей среды: -20…+40 С
- Диапазон температуры рабочей жидкости: -20…+60 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 200…500 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Степень загрязнения жидкости: класс 20/18/15 по ISO 4406:1999
- Максимальное рабочее давление: 350 бар
Клапаны серий RQM*K-P представляют собой взрывозащищенные перепускные предохранительные клапаны, выполненные в трех номинальных размерах и предназначенные для расхода до 500 л/мин
Редукционный клапан давления
- Артикул: Z*-P
- Масса: 3,9…6,1 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 40…110 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Максимальное рабочее давление: 250 бар
- Стандарт: Z3-P ISO 5781-06 (CETOP 06), Z5-P ISO 5781-08 (CETOP 08)
Клапаны типа Z*-P используются, когда в каком-либо контуре гидравлической системы требуется более низкое давление, чем в главной магистрали.
В нормально открытом положении клапаны пропускают поток масла до момента, пока давление на выходе ниже установленного на клапане; при достижении давления настройки происходит закрытие клапана с поддержанием постоянной величины давления на выходе. Колебания давления на входе для значений, превышающих установленную величину, не влияют на пониженное давление на выходе, более того, особая конструкция данного клапана позволяет предотвращать превышение установленного давления даже в переходных состояниях. Сток через дренаж, соединенный непосредственно с баком, составляет около 0,8 л/мин. По требованию заказчика возможна поставка клапана с пониженным расходом дренажа (0,4 л/мин)
Разргрузочный, подпорный и балансировочный клапаны. Клапан последовательности
- Артикул: SUTX-P
- Масса: 5,8…6,7 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 60…150 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Степень загрязнения жидкости: класс 20/18/15 по ISO 4406:1999
- Максимальное рабочее давление: 250…320 бар
Клапаны серий S, U, T и X используются для регулировки давления. Они представляют собой нормально закрытые клапаны прямого действия
Балансировочный клапан
- Артикул: ZC2
- Масса: 1,3 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 25 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Степень загрязнения жидкости: класс 20/18/15 по ISO 4406:1999
- Рекомендуемая фильтрация: 25 мкм
- Максимальное рабочее давление: 350 бар
Балансировочные клапаны типа ZC2 выполняют функцию редукционных клапанов, что наряду с понижением давления от линии Р до потребителя А дает возможность возврата потока от потребителя А к сливному отверстию Т в том случае, когда в отводящем контуре (потребитель А) создается давление выше установленного значения (типичный случай гидравлического противовеса или выравнивания нагрузки)
Балансировочные клапаны
- Артикул: DZC*
- Масса: 6,5. ..15 кг
- Диапазон температуры окружающей среды: -20…+50 С
- Диапазон температуры рабочей жидкости: -20…+80 С
- Рекомендуемая вязкость: 25 сСт
- Максимальный расход: 150…500 л/мин
- Диапазон вязкостей жидкости: 10…400 сСт
- Степень загрязнения жидкости: класс 20/18/15 по ISO 4406:1999
- Рекомендуемая фильтрация: 25 мкм
- Максимальное рабочее давление: 350 бар
- Стандарт: DZC5 CETOP P05, DZC5R ISO 4401-05 (CETOP R05), DZC7 ISO 4401-07 (CETOP 07), DZC8 ISO 4401-08 (CETOP 08)
..15 кгБалансировочные клапаны типа DZC* выполняют функцию редукционных клапанов, что наряду с понижением давления от линии Р до потребителя А дает возможность возврата потока от потребителя А к сливному отверстию Т в том случае, когда в отводящем контуре (потребитель А) создается давление выше установленного значения (типичный случай гидравлического противовеса или выравнивания нагрузки)
Клапан соленоидный высокого давления для жидкостей и газов Ру75, Ду15-25, SB5572 в наличии. Доставка по России
Серия соленоидных вентилей SMART SB5572 – это двухходовые нормально-закрытые (“НЗ”) электромагнитные клапаны из латуни и нержавеющей стали высокого давления (до 75 атмосфер).
На клапане установлен металлических поршень с уплотнением TEFLON, данные клапаны не предназначены для высокотемпературного использования, температура рабочей среды проходящей через клапан от 0 до 110 градусов: вода, воздух, газ, топливо, гликоль и другие теплоносители и рабочие среды, совместимые с материалом корпуса.
Клапаны комплектуются катушками серии “EU” 220В, 110В 24В переменного тока или 12В, 24В постоянного тока. Класс защиты катушек IP65. Так же на клапаны могут быть установлены взрывозащищенные катушки 220В или 24В.
Соленоидные клапаны SB5572 являются запорной арматурой пилотного (непрямого) действия, это означает, что для работы требуется перепад давления на клапане (подпор рабочей среды, избыточное давление) минимум 1 бара (атмосферы), при самотёке рабочей среды клапаны работать не будут.
Максимальное давление на корпус до 75 бар атмосфер, максимальный рабочий перепад давления от 1 до 75 бар избыточного давления.
В данной серии находятся клапаны с трубной цилиндрической резьбой G 3/8″, G 1/2″, G 3/4″, G 1″. При увеличении диаметра вентиля уменьшается максимальное давление на корпусе и максимальный перепад давления на клапане.
Принцип работы нормально закрытого электромагнитного клапана пилотного действия: поршень (запорный механизм) клапана прижат пружиной с усилием 1 бара, а рабочая среда находится в надпоршневом пространстве. При подаче тока на электромагнитную катушку идёт открытие пилотного канала, в результате чего идёт слив рабочей среды из надпоршневого пространства, поршень из-за возникшей разницы давлений поднимается вверх и клапан открывается, рабочая среда проходит далее по трубопроводу. Клапан находится в открытом положении до того момента, пока не будет убрано напряжение с катушки, после чего он снова закроется.
Из-за того, что данный вид соленоидных клапанов является пилотным, то монтаж на трубопроводе строго горизонтально (катушкой вверх), при несоблюдении данного условия клапан может не открыться или не закрыться.
Монтаж на трубопроводе – строго по направлению стрелки на корпусе клапане, при отсутствии стрелки ориентироваться на надпись IN (вход) и OUT (выход), написанных на корпусе клапана.
К соленоидным клапанам данной серии всегда есть в наличии таймеры, для автоматизации процессов открытия-закрытия, запасные катушки.
Клапан выравнивания давления. Причины и необходимость использования
Чем выше герметичность — тем больше опасность! Высокий IP корпуса светильника может серьезно навредить, если не позаботиться о влагоотведении и вентиляции, сохраняя высокую степень защиты. Эти задачи решает клапан выравнивания давления.
Почему высокая герметичность корпуса — не всегда хорошо
Герметичные корпуса защищают от пыли и влаги снаружи, но не могут препятствовать образованию конденсата внутри изделия.
Происходит это из-за перепада температур: В процессе нагрева давление внутри корпуса увеличивается, и горячий воздух накапливается внутри коробки. Когда она остывает — давление понижается и воздух начинает всасываться снаружи. По достижении «точки росы» появляется конденсат, который способствует окислению внутренних деталей. Кроме того, из-за резких перепадов температуры в стенках появляются микротрещины. Что только усугубляет положение.
Разница температур в корпусе и на улице приводит к негативным перепадам давления | Последствия конденсата в распределительной коробке |
Окисляются контактные дорожки печатной платы, места припоя проводников и компонентов светильника. Как результат — жизненный цикл сокращается, тратятся ресурсы и время на дополнительное обслуживание изделия. Просверлить отверстие для вентиляции – не лучший выход, ведь увеличится угроза попадания воды и пыли – например из-за дождя или сильного ветра.
Как работает клапан выравнивания давления
| Клапан выравнивания давления в светильнике | |
Этот порочный круг может разорвать клапан выравнивания давления. Сравнительно недавно появившийся конструктив, главная особенность которого — Гидрофобная-олеофобная мембрана особого состава. Она пропускает молекулы газа, но полностью блокирует пыль и воду.
Клапан выравнивания давления в разрезе |
При этом клапан выравнивания давления имеет степень защиты IP68. Он устанавливается в корпус изделия и надежно защищает от попадания внутрь ненужных элементов. Одновременно — обеспечивает циркуляцию воздуха, сохраняя при этом герметичность. Давление выравнивается и негативный эффект в виде конденсата не наступает.
Особенно это актуально в северных районах, где зимой стрелка термометра может опускаться до – 50 o
| Клапан выравнивания давления в действии |
Метал или пластик
Стандартный материал клапана — полиамид PA-6 (разновидность пластика, которая, к слову, обладает огнеупорными свойствами). Но в некоторых случаях требуется более прочный состав. Поэтому используется также никелированная латунь и нержавеющая сталь. Независимые испытания показали, что клапан выравнивания давления способен выдержать перегрузки до 5 Бар при сильном напоре воды.
Технические характеристики | ||||||
Материал корпуса | Полиамид PA6 -V2 / V0 | Никелированная латунь ( MS58) | Нержавеющая сталь (1.4305/AISI 303) (1.4404/AISI316 L) | |||
Материал мембраны | Акриловый CO-полимер c нейлоном | |||||
Характеристики мембраны | Гидрофобная-олеофобная | |||||
Материал уплотнителя | NBR / EPDM | |||||
Класс защиты от проникновения | IP 68 | |||||
Диапазон рабочей температуры | -20°C to + 100°C | |||||
Усилие закручивания | 0,5 -1,0 Nm | |||||
Среднее значение воздушного потока l/h | S | M | H | UH | ||
16 | 25 | 133 | 300 | |||
Давление проникновения воды | S | M | H | UH | ||
0,9 Bar | 0,5 Bar | 0,2 Bar | 0,1 Bar | |||
Получить техническую документацию от производителя клапанов выравнивания давления — «ORTAC» вы можете у наших специалистов.
Компания «Альтаир Груп»
Для чего необходим предохранительный клапан
Предохранительный клапан, входящий в комплект поставки любого накопительного водонагревателя, является неотъемлемым элементом группы безопасности данного прибора. Эксплуатировать водонагреватель без него запрещено производителем, да и попросту небезопасно. У любого водонагревателя есть рабочее давление воды, имеющее как минимальный порог (минимально необходимое давление для нормальной работы прибора), так и максимальный порог (превышение которого может повредить прибор). Максимальный порог, в свою очередь, складывается из двух величин:
- Давление в магистрали водоснабжения. Это давление, с которым подается вода в прибор.
- Давление, возникающее в емкости водонагревателя при нагреве воды.
Предохранительный клапан рассчитан на давление не большее, чем максимальное рабочее давление водонагревателя. Монтаж клапана осуществляется в соответствии с руководством по эксплуатации на конкретную модель водонагревателя. У большинства моделей водонагревателей он монтируется на патрубок подачи холодной воды и выполняет следующие функции:
- предотвращает самопроизвольный слив воды из водонагревателя при отключении подачи холодной воды в магистральной сети;
- сбрасывает избыточное давление во внутреннем баке водонагревателя;
- может использоваться для слива воды из прибора;
Теперь разберемся в данных функциях поподробней:
На рисунке выше представлен предохранительный клапан в разрезе. Одним из его элементов является механизм обратного клапана. Именно он отвечает за удержание воды в емкости ЭВН и не допускает ее обратного хода в систему водоснабжения. Соответственно при установке клапана важно не допустить повреждения этого механизма, поэтому производители рекомендуют производить закрутку на 3-3,5 оборота резьбы.
В клапанах, предлагаемых нашей компанией, данная проблема решена системно, посредством ограничительной металлической площадки, дальше которой нельзя будет накрутить клапан, а значит и невозможно повредить механизм обратного клапана.
Следующим элементом по списку, но не по важности, идет механизм предохранительного клапана. Как уже было сказано ранее, для любого ЭВН есть максимальный порог давления воды, который складывается из двух показателей: давление в системе водоснабжения и давление, возникающее при расширении воды при нагреве. Когда суммарное давление начинает превышать значение максимального порога – шток начинает сжимать пружину предохранительного клапана и таким образом открывает отверстие штуцера для слива воды. Происходит сброс давления и водонагреватель продолжает работать в нормальном режиме.
Отсюда есть несколько важных моментов, на которых бы хотелось заострить Ваше внимание:
- Важно знать давление в своей системе водоснабжения, при высоком его значении вероятность постоянного срабатывания предохранительного клапана существенно возрастает. В этом случае рекомендуется установить редуктор для понижения магистрального давления в сети. Редуктор не входит в комплект поставки ЭВН и приобретается отдельно.
- Категорически запрещается ограничивать движение рукоятки принудительного сброса давления, жестко фиксируя ее в штатном положении, так как это приводит к невозможности движения штока предохранительного механизма и таким образом не позволяет сбросить избыточное давление.
Еще одна функция предохранительного клапана – слив воды из прибора. В силу своей времязатратности (это не самый быстрый процесс, особенно для больших объемов), этот способ актуален в основном в тех случаях, когда при монтаже прибора не была предусмотрена возможность быстрого слива воды.
Для этого необходимо: отключить ЭВН от сети, перекрыть подачу в него холодной воды и открыть кран горячей воды на точке водозабора(смесителе). После этого, поднять рукоятку принудительного сброса воды и произвести слив через штуцер.
ВНИМАНИЕ!!! Предохранительный клапан не предназначен для защиты прибора от резких скачков давления в водопроводной сети. Для решения данной проблемы в систему устанавливается специальный прибор – гаситель гидроударов.
Запрещается использование накопительного водонагревателя без предохранительного клапана, или же с клапаном, давление которого превышает максимально установленное для данного прибора. В случае указанных выше нарушений, гарантийные обязательства потребителя на водонагреватель не распространяются.
Для приобретения клапана перейдите по ссылке (ссылка на www.thermex-service.ru/product/klapany/)
Что такое обратный клапан (или регулятор)?
Клапан обратного давления – это тип регулирующего клапана, который удерживает давление в производственных сосудах, таких как сепараторы, устройства для очистки и пробивки для свободной воды, и сбрасывает давление на входе при достижении заданной уставки.
Изобретение клапана обратного давления
Обратный клапан Kimray был нашим оригинальным клапаном и остается самым популярным. Основатель Kimray Гарман О. Киммелл создал этот продукт в 1948 году.
До этого момента добытчики нефти и газа должны были контролировать свои скважины и вручную регулировать противодавление, чтобы добыча продолжалась.Новое изобретение Гармана изолировало работу клапана от точки измерения давления на входе или выходе.
Это означало, что производители могли более точно контролировать свое давление в различных потоках с помощью регулятора.
Как работают клапаны обратного давления?
Клапан обратного давления является «встроенным» клапаном, потому что пилот – ключ для открытия и закрытия клапана – соединен с клапаном и выходит как единое целое.
Клапан контролирует давление на входе.Чтобы отрегулировать заданное значение, поверните регулировочный болт сверху.
Пружина давит на узел диафрагмы, который позиционирует пилотную пробку. Затем пилотная заглушка позволяет газу, находящемуся выше по потоку, давить на диафрагму.
Поток через этот клапан идет снизу плунжера. Поток толкает плунжер вверх по мере того, как газ толкает диафрагму вниз.
Поскольку диафрагма имеет большую площадь поверхности, чем плунжер, то же давление может удерживать клапан в закрытом положении.
Устанавливает постоянное противодавление, и клапан начинает регулировать давление.
Если давление превышает заданное значение, давление на входе толкает мембрану вверх, закрывая пилотную пробку. Затем газ выходит через верхнюю часть диафрагмы, и клапан регулирует давление на входе.
Какие варианты доступны?
- клапаны от 1 до 6 дюймов
- без вентиляции
- варианты эластомеров
- Трим клапана из нержавеющей стали
Применения для клапана обратного давления
- Сепараторы
- Очистители
- Выход газа на заглушках для свободной воды
- Компрессорные станции
- Системы сбора газа
Как найти и устранить неисправность клапана обратного давления
Вот четыре вещи, которые нужно проверить, если ваш регулятор обратного давления работает неправильно:
1.Снимите заглушку с заглушки сапуна
.Если ваш регулятор обратного давления застрял в положении ВКЛ., Маленькая красная пробка может все еще находиться в сапуне.
Мы вставляем эту пробку в сапун, чтобы масло не проливалось во время транспортировки. Его можно снять вручную, чтобы убедиться, что ваша сапун не заблокирован воздухом.
2. Проверка на влажный или грязный газ
Если ваш регулятор обратного давления постоянно вентилирует, вероятная причина – влажный или грязный газ в вашем трубопроводе.Чтобы исправить это, вы хотите снять капот и корпус пилота, чтобы получить доступ к пробке пилота . Чтобы исправить, снимите, очистите и высушите пилотную пробку, а затем установите ее на место.
Регуляторы противодавленияпредназначены только для газа, поэтому, если проблема не исчезнет, вы можете подумать о подаче сухого газа в регулятор.
3. Затяните седло пилотной заглушки
.Если ваш регулятор не открывается, вероятная причина в том, что седло пилотной заглушки ослаблено.Чтобы решить эту проблему, снимите крышку и корпус пилотной заглушки, чтобы получить доступ к седлу пилотной заглушки . С помощью гаечного ключа убедитесь, что седло пилотной заглушки плотно прилегает.
4. Затяните (но не перетягивайте) гайку седла
Если ваш регулятор обратного давления протекает ниже по потоку, возможно, кто-то чрезмерно затянул седло во время ремонта.
Убедитесь, что гайка затянута, но не вызывает вздутия седла. Если сиденье выпукло, откручивайте гайку на четверть оборота, пока сиденье не станет ровным.
Что считается регулятором противодавления высокого давления?
Наш оригинальный регулятор обратного давления является отраслевым стандартом для удержания противодавления 300 фунтов на квадратный дюйм или меньше. Однако, если вам нужно удерживать давление выше 300 фунтов на квадратный дюйм, вы также можете использовать наш регулирующий клапан высокого давления в этом приложении.
Этот клапан может использоваться вместе с пилотом давления для обеспечения контроля давления до 4000 фунтов на квадратный дюйм.
Прочие ресурсы
Для получения дополнительной информации о регуляторе обратного давления Kimray посмотрите эти видео:
Как работает регулятор давления воды
Регулятор давления воды (иногда называемый редукционным клапаном , или PRV) – это специальный водопроводный клапан, который снижает давление воды, поступающей в дом через основной водопровод.
Этот клапан снижает давление до безопасного уровня до того, как вода достигнет любой водопроводной арматуры в доме. Слишком большое давление воды может вызвать множество проблем с водопроводом, поэтому очень важно держать давление воды под контролем. Хотя это не обязательно для каждой водопроводной установки, регулятор давления воды может быть необходим в ситуациях, когда городская вода поступает в дом под очень высоким давлением или когда давление воды нерегулярно.
Большинство домашних сантехнических приборов рассчитаны на оптимальную работу при давлении около 50 фунтов на квадратный дюйм (фунтов на квадратный дюйм), но нередко городские водопроводные сети попадают в дом с давлением до 150 или 200 фунтов на квадратный дюйм.Если такое высокое давление присутствует на регулярной основе, напряжение в конечном итоге может привести к выходу из строя соединений, утечкам кранов и других приспособлений, а также к поломке приборов. Стиральные машины, посудомоечные машины и некоторые другие бытовые приборы имеют встроенные регуляторы давления, но регулятор давления воды в доме по-прежнему обеспечивает защиту этих приборов, а также защищает все трубы и арматуру по всему дому.
Как работает регулятор давления воды
Регулятор давления воды представляет собой латунный фитинг куполообразной формы, который обычно находится сразу за главным запорным клапаном, где основной водопровод входит в дом.Обычно наверху есть регулировочный винт. Внутри регулятора давления воды имеется регулируемая подпружиненная диафрагма, которая автоматически расширяется и сужается в зависимости от величины давления воды, поступающей в клапан.
Когда вода поступает в регулятор под высоким давлением, внутренний механизм сужает диафрагму, чтобы сузить поток воды. Это может снизить давление до диапазона от 50 до 80 фунтов на квадратный дюйм, что значительно снизит нагрузку на трубы и арматуру, установленную за клапаном. И наоборот, когда давление поступающей воды падает, диаграмма открывается шире, позволяя большему количеству воды проходить через клапан.
Регулировочный винт в верхней части регулятора можно затянуть, чтобы увеличить натяжение внутренней пружины (тем самым снизив давление воды на выходе из клапана), или ослабить, чтобы вода могла течь более свободно через клапан (тем самым увеличивая давление исходящей воды).
Когда система защищена регулятором давления воды, это снижает нагрузку на внутренние клапаны приборов, краны и запорные клапаны с меньшей вероятностью протекают, а колебания давления воды сглаживаются.
Нужен ли он мне?
Чтобы определить, нужен ли вам регулятор давления воды, проверьте давление воды в основной водопроводной сети вашего дома. Вы можете купить простой и эффективный манометр в местном хозяйственном магазине или магазине товаров для дома. Навинтите манометр на любой нагрудник для шланга или кран стиральной машины и откройте кран холодной воды, чтобы измерить давление воды. Если давление обычно составляет от 40 до 60 фунтов на квадратный дюйм, тогда все должно быть в порядке, но давление воды, которое часто превышает 80 фунтов на квадратный дюйм, вероятно, вызывает чрезмерную нагрузку на трубы, фитинги и приспособления.Давление воды в городе может значительно колебаться, часто повышаясь ночью, когда общая нагрузка снижается, поэтому обязательно проводите тестирование в разное время дня. И во время теста убедитесь, что вода не используется больше нигде в доме, например, в садовых кранах или в бытовых приборах.
Вы также можете спросить свою местную компанию по водоснабжению, которая, вероятно, сможет сказать вам, рекомендуется ли регулятор давления в вашем районе.
Смотреть сейчас: Как проверить давление воды в вашем доме
Советы по установке
Если вам нужен регулятор давления воды, то лучше всего установить сразу после основного запорного клапана, управляющего ватерлинией, поступающей в ваш дом.Это положение позволяет регулятору защитить все трубы в вашем доме, а также позволяет легко быстро закрыть главный водяной клапан, если вам нужно заменить или отремонтировать регулятор.
Если у вас уже есть существующий регулятор давления, обычно довольно легко заменить его на ту же марку и модель. Большинство производителей не меняют форму или размер своих регуляторов, поэтому новый регулятор той же марки должен точно соответствовать старому. Это может быть так же просто, как перекрыть воду, отсоединить один или два штуцера, а затем заменить регулятор на новый, установленный таким же образом.
С другой стороны, новая установка более сложна, потому что потребует некоторых работ на главном водопроводе. Если вы не достаточно опытные в слесарных работах, это может быть лучше, чтобы позвонить в водопроводчике, так как установка может потребовать репозиционирование основной воды запорного клапана, чтобы создать необходимое пространство для регулятора давления воды.
После установки проверьте давление воды и при необходимости отрегулируйте регулятор. Для регулировки ослабьте контргайку на регулировочном винте, затем поворачивайте винт вверх или вниз, пока давление воды не достигнет желаемого уровня, измеряемого манометром, прикрепленным к шлангу с резьбой где-нибудь в доме.
Техническое обслуживание
Как и вся сантехника и клапаны, регуляторы давления воды со временем стареют и выходят из строя. Если вы замечаете гидроудары любого типа или испытываете колебания или нестабильность давления воды, это может быть признаком того, что регулятор давления воды больше не работает должным образом. Всегда рекомендуется проверять давление воды не реже одного раза в год или всякий раз, когда у вас есть вопросы об эффективности регулятора. Если регулировочный винт регулятора больше не влияет на изменение давления воды, клапан подлежит замене.
Помните, что слишком большое давление воды создаст дополнительную нагрузку на водопроводные системы дома и может вызвать работу туалетов, капание из кранов, гидроудар по стенам, а в крайних случаях это может даже вызвать разрыв труб, который может затопить ваш дом. . По этим причинам неисправный регулятор давления воды следует заменить как можно скорее.
Клапаны сброса давления – усиливающие насосы и оборудование
Основные сведения о предохранительном клапане
Предохранительный клапан, иногда называемый предохранительным клапаном, – это клапан, который используется для контроля или ограничения давления в любой данной системе, чтобы предотвратить его накопление и повреждение оборудования или создание более серьезных опасностей.Клапаны позволяют среде вытекать из вспомогательного канала и выходить из системы при достижении определенного давления, будь то максимальный или минимальный уровень. Затем клапан откроется, чтобы сбросить давление и защитить систему. Когда давление возвращается к нормальному уровню, клапан закрывается.
Типы предохранительных клапанов
Клапаны сброса давления можно разделить на две категории:
- Клапаны сброса давления с пилотным управлением – Эти клапаны приводятся в действие вручную и часто открываются с помощью колеса, рукоятки или аналогичного устройства.Оператор часто открывает клапан, когда он считывает показания манометра или другие показания в системе, указывающие, что давление находится на недопустимом уровне. Они открывают клапан для сброса давления, а затем закрывают его вручную.
- Клапаны сброса давления прямого действия – Эти клапаны запрограммированы на открытие, когда давление достигает неприемлемого уровня, обычно с помощью пружинного механизма. Им можно управлять с помощью пульта дистанционного управления, компьютерной программы, панели управления и многими другими средствами. Клапаны также часто запрограммированы на автоматическое закрытие при сбросе давления.
К другим типам предохранительных клапанов относятся:
- Предохранительный клапан низкого давления – Эти клапаны используют статическое давление газа для сброса давления в системе, когда давление сброса низкое и близко к атмосферному.
- Предохранительный клапан давления – Основное различие между ними и предохранительным клапаном заключается в том, что они управляются ручным рычагом для активации клапана в случае возникновения чрезвычайной ситуации.
- Предохранительный клапан – они работают по тому же принципу, что и стандартные предохранительные клапаны, используют полный подъем или защелкивание и обычно используются в газовой промышленности.
- Вакуумный предохранительный клапан – это прямой предохранительный клапан, который также использует статическое давление газа, когда давление небольшое, отрицательное, а также близкое к атмосферному.
Применение предохранительного клапана
Клапаны сброса давления используются в широком диапазоне спецификаций, где уровни давления критичны для бесперебойной работы, например, в нефтегазовой, нефтехимической и энергетической отраслях с использованием пара, воздуха, газа или жидкости. Они также используются в многофазных системах нефтепереработки и химической обработки.
Плюсы и минусы предохранительных клапанов
Основным преимуществом предохранительного клапана является предотвращение неправильного функционирования системы при пониженном давлении. Фактически, предохранительные клапаны были изобретены в результате взрыва котлов при отсутствии должного контроля. Клапаны сброса давления необходимы при обслуживании системы, чтобы избежать опасных ситуаций, а также для поддержания постоянного потока среды и продления срока службы оборудования.Этот тип клапана не нужен в системах, где высокое или низкое давление не имеет значения.
Достижения в области предохранительных клапанов
Низкопрофильный предохранительный клапан– Midland Manufacturing разработала новый предохранительный клапан, который помогает снизить вероятность срезания клапана во время опрокидывания железнодорожной цистерны. Он был построен в ответ на отзывы клиентов и спрос на клапан, который может обрабатывать транспортировку оксида этилена, опасного вещества.
Клапаны обратного давления Griffco Unibody – это последнее нововведение гарантирует герметичность соединений и операций с возможностью изменения типов соединений.
Клапаны также упрощают обслуживание и помогают устранить дополнительные компоненты системы, что экономит время и деньги.
Конференция Американской ассоциации водоснабжения и водоснабжения – узнайте больше о последних разработках предохранительных клапанов и других подобных технологиях на одной из многочисленных конференций AWWA.
Дополнительная информация о предохранительных клапанах
Клапан сброса давления в резервуаре для воды– ключевой компонент безопасности – прочтите ответ эксперта на вопрос читателя о клапанах сброса давления, используемых в резервуарах для воды, в Daily Herald.
Использование разрывных дисков в сочетании с предохранительными клапанами – загрузите этот технический документ от Fike, чтобы узнать все о том, как эти два компонента работают вместе, чтобы быть первой линией защиты во многих типах сценариев.
Исследование управления предохранительными клапанами. Авторы Чи-Хуэй Чиен, Чун-Хун Чен и Йи-Шен Лин изучают роль предохранительных клапанов в защите системы от давления, включая то, как клапаны могут выйти из строя в неправильной системе.
Пример использования предохранительного клапана– Process Engineering Associates предоставляет полный спектр услуг, связанных с определением размеров, проверкой и моделированием предохранительных клапанов давления.Вы можете точно увидеть, как они это делают, прочитав это бесплатное тематическое исследование «Сценарий возгорания внешнего бассейна для оценки предохранительного клапана неустойчивого состояния».
Редукционный клапан: как определить неисправность
Не знаете, как диагностировать и отремонтировать или заменить редукционный клапан давления воды?
В этой статье местные специалисты по сантехнике объяснят симптомы неисправного редукционного клапана, который, возможно, необходимо заменить.
Что такое PRV?
Клапан понижения давления (PRV) защищает ваш дом от давления воды, превышающего то, на которое рассчитана сантехника в вашем доме.
Согласно нормативам, давление воды внутри вашего дома должно быть в пределах 40-80 фунтов на квадратный дюйм (psi). Если давление воды, подаваемое вашим поставщиком воды, выше, чем это давление, на главной водопроводной линии, обслуживающей дом, устанавливается редукционный клапан, чтобы снизить его до необходимого уровня.
Однако PRV не будет длиться вечно. Они сделаны из резиновых деталей и пружин, которые со временем изнашиваются или забиваются частицами в воде. Обычно PRV постепенно выходят из строя.Вам может потребоваться некоторое время, чтобы заметить проблему, особенно если ваши привычки использования не очень требовательны.
Когда PRV начинают изнашиваться, они могут вызывать множество странных проблем с давлением воды в вашем доме. Проходя через эти разные симптомы, важно знать, что они обычно возникают по всему дому одновременно, когда они вызваны неисправным PRV. Если у вас есть какие-либо из этих проблем только с одним приспособлением в вашем доме, то, вероятно, проблема не в PRV.
Итак, вот пять симптомов, которые могут указывать на то, что ваш редукционный клапан выходит из строя.
1. Низкое или колеблющееся давление воды
Если давление воды у вас уже не такое сильное, как было раньше, или вы заметили значительную потерю давления при одновременном использовании нескольких приспособлений, ваш редукционный клапан может быть неисправен. Если вы обычно не пользуетесь разными ваннами и душевыми одновременно, вы можете сначала заметить эту проблему, когда к вам приходят гости и спрос на них выше обычного.
2. Нет давления воды
Хотя проблемы с PRV обычно возникают медленно, иногда проблемы могут возникать в одночасье. Если у вас нет давления воды во всем доме как на горячую, так и на холодную, ваш PRV может быть плохим. Убедитесь, что вы проверяете как горячую, так и холодную воду. Если давление хорошее на холоде, а не на горячем, проблема может быть в водонагревателе или самом приспособлении.
3.
Стук или вибрацияПовторяющиеся стуки или постоянные гудящие шумы, которые, кажется, исходят от стен при включении различных приспособлений, часто вызваны неисправностью PRV.
Эти шумы также могут быть вызваны и другими причинами, такими как неисправный расширительный бак, быстро закрывающиеся электромагнитные клапаны на новых приборах, плохие вакуумные прерыватели, неисправные клапаны с незакрепленными шайбами, изношенные заправочные клапаны туалетов, неправильно закрепленные трубы и т. Д.
Иногда это может быть комбинация этих факторов. Чтобы получить дополнительное подтверждение того, что звук вызван PRV, перейдите туда, где он находится, и прислушайтесь. Рядом с PRV должно быть заметно громче.
4.Утечка в вашей клумбе
Зона обслуживанияLegacy Plumbing находится на северной стороне Dallas Metroplex. Большинство PRV здесь расположены на главном водопроводе прямо там, где он подходит под периметр дома на переднем цветнике.
В домах, построенных после 2010 года, их чаще можно найти в других местах. Загляните в гараж на предмет стеновой панели с сантехническими трубами внутри. Мы также разместили их в стенах под лестницей, в шкафах и в прачечных.
Иногда лопается сам клапан и начинает течь.Возможно, причина в том, что у вас на клумбе появилось грязное или затопленное пятно.
5. Высокое давление воды
Если ваши смесители, туалеты или приборы нуждаются в частом ремонте, это может быть признаком высокого давления воды. Большинство приспособлений рассчитаны на максимальное рабочее давление 80 фунтов на квадратный дюйм. Если давление постоянно выше этого значения, детали изнашиваются и ломаются быстрее.
Иногда можно отрегулировать давление в PRV, чтобы понизить его.Однако, если PRV старше нескольких лет, это часто бывает рискованно. Пытаясь отрегулировать его, он может вообще перестать работать или даже начать протекать.
Вопросы?
Если вы заметили какой-либо из этих симптомов, свяжитесь с нами, чтобы запланировать обслуживание.
Надеюсь, эта информация вам поможет. Если у вас есть какие-либо вопросы, позвоните в Legacy Plumbing. Мы рады помочь любым возможным способом.
Неисправен ли предохранительный клапан вашего водонагревателя?
Ваш водонагреватель делает жизнь удобной.Горячие ванны и душ, теплая вода для посуды и стирка белья – все это для многих стало частью повседневной жизни. Однако неисправная система горячего водоснабжения – это не только разочарование, но и опасность, когда речь идет о резервуарах с высоким давлением. При поиске и устранении неисправностей водонагревателя вы можете обнаружить, что проблема связана с предохранительным клапаном водонагревателя. К счастью, это довольно распространенная проблема, и ее, как правило, довольно легко определить, если вы знаете правильные признаки, на которые нужно следить.
Что делает этот клапан
Как следует из названия, эта деталь помогает уменьшить давление в резервуаре для воды, когда это необходимо. Когда вода охлаждается и нагревается, она сжимается и расширяется снова и снова, временами оказывая большое давление на внутреннюю часть резервуара для горячей воды. В большинстве водонагревателей лишняя вода будет возвращаться обратно в водоприемник холодной воды и обратно в систему водоснабжения дома. Однако в домах с обратными клапанами или односторонними клапанами и регуляторами давления это невозможно, то есть вода остается в баке, а давление продолжает расти.Клапан сброса давления позволяет при необходимости вытечь небольшую часть этой воды, чтобы поддерживать давление внутри бака на безопасном уровне.
Расположение клапана
Прежде чем вы сможете проверить свой клапан на наличие повреждений, вы должны его найти. Рассматриваемый клапан представляет собой небольшую трубу, идущую от резервуара вниз.
Признаки неисправности клапана давления
Поскольку это довольно простая и понятная деталь, проблемы с предохранительным клапаном обычно легко обнаружить.
Есть пять явных признаков, на которые следует обратить внимание, если у вас возникли проблемы с водонагревателем:
- Затопление : Вода никогда не должна бить из клапана. Если это произойдет, немедленно отключите подачу воды и обратитесь к своему сантехнику для надлежащей оценки и устранения неисправности.
- Чрезмерный шум : Если ваш водонагреватель дребезжит или издает пронзительный свист, скорее всего, это звук пара, пытающегося выйти из резервуара, что является признаком слишком сильного давления на внутренние стенки.Это означает, что предохранительный клапан не выполняет свою работу и может нуждаться в замене.
- Мусор в воде : Если вы обнаружите, что слишком много мусора или дребезжание продолжается после того, как вы выключили воду и попытались очистить клапан, возможно, вы столкнулись со значительной коррозией. Деталь, возможно, потребуется заменить, и следует вызвать сантехника для полной оценки вашего бака.
- Утечка : Клапан давления должен протекать при выполнении своей работы, но при этом не должно происходить утечки значительного количества воды и не должно происходить часто.Если кажется, что клапан не перестает протекать, вы, вероятно, имеете дело с проблемой. Это может означать, что ваш водонагреватель очень часто перегревается или что ваш клапан просто не держит давление так, как должно.
- Разорванный резервуар : Вода не должна вытекать из самого резервуара. Если вы обнаружили, что вода течет из швов водонагревателя, возможно, вы имеете дело с разрывом бака. Это происходит после того, как повышение давления оставалось без лечения в течение длительного времени, и является прямым признаком того, что клапан не может должным образом отводить избыток воды.
Если вы столкнулись с какой-либо из этих проблем, то да, вероятно, ваш предохранительный клапан неисправен. К счастью, исправить это несложно, особенно если на вашей стороне группа знающих профессионалов.
Однако на этом работа не заканчивается. Чтобы убедиться, что ваш водонагреватель по-прежнему находится в хорошем рабочем состоянии и готов справиться с ежедневными потребностями в горячей воде, свяжитесь с Whipple Service Champions. Запланируйте встречу, чтобы проверить и заменить ваш клапан, и быстро верните ваш водонагреватель в нормальное состояние.
Как отрегулировать редукционный клапан: простой способ
Знание того, как отрегулировать понижение давления Клапан – важная часть инструментария любого мастера. В этой статье мы начнем с нуля и проведут вас через весь процесс. Мы вам все расскажем вам нужно знать о редукционных клапанах и почему вам может понадобиться отрегулируйте свое в первую очередь.
Как работают редукционные клапаны Работа?
Как следует из названия, снижение давления клапаны регулируют поток воды в ваш дом.Без понижения давления клапана, эта вода будет проходить через ваш водопровод со скоростью, непригодной для жилое использование.
Водонагреватели в Phoenix обычно способны выдерживать давление ниже 80 фунтов на квадратный дюйм. Между тем, городские власти считают допустимым давление в диапазоне от 40 до 100 фунтов на квадратный дюйм. Если давление воды, поступающей в ваш дом, достигнет верхнего предела этого диапазона, это повредит не только ваш водонагреватель, но и другие приборы и трубы.
Вот тут и пригодится регулятор давления воды в жилых помещениях (другое название «редукционный клапан»).
Хорошо, но
Как работают редукционные клапаны?Хорошо, если вас не устраивает общее объяснение, которое мы предоставили выше, вот более техническое.
Редукционный клапан обычно закрыт к вашей воды запорным клапаном. Вы будете знать, что смотрите на клапан, потому что он рядом будет датчик.
Внутри клапана находится пружина и
диафрагма. Эти два элемента взаимодействуют с напором поступающей воды либо
сокращение или увеличение отверстия, через которое в конечном итоге проходит вода.
Когда вода поступает в клапан под давлением больше, чем было установлено, диафрагма и пружина будут сожмите и уменьшите поток. Однако верно и обратное. Если вода входит в клапан при слишком низком давлении, пружина и диафрагма расширятся и позвольте воде выйти через большее отверстие.
Настройка редукционного клапана определить, что он считает приемлемым как для верхнего, так и для нижнего пределов его диапазон.
Если это не имеет для вас полного смысла, не волноваться.Точная механика и физика процесса сбивают с толку даже некоторых. опытные сантехники. Что все знают, так это то, что процесс работает.
Как отрегулировать давление Редукционный клапан
Вам понадобится гаечный ключ подходящего размера. для выполнения регулировки.
Теперь, когда вы хорошо понимаете, как редукционные клапаны работают, вы должны иметь представление о том, что происходит, когда вы делаете корректировки.
Прежде всего: следует ли вам Отрегулировать давление?
Если вы испытываете повышенное или пониженное давление воды из-за сбоя в работе вашего муниципального водопровода, регулировка клапана может вывести из строя, когда система вернется в обычный.
По этой причине вам будет разумно связаться с вашим водный отдел, чтобы узнать, не в них ли проблема. В противном случае возможно, что ваш клапан каким-то образом вышел из строя и требует регулировки.
Также обратите внимание, что регулировка настройки редукционного клапана без полного понимания того, что вы делаете, может привести к проблемам. Установка слишком высокого давления приводит к потере воды и может нанести вред вашей технике. В крайнем случае ваш водонагреватель может взорваться. Такие приборы, как смягчители воды, также могут быть повреждены.
Другими словами, если вы не знаете, что
вы делаете, свяжитесь с профессионалами, такими как наши технические специалисты в American Home Water
и Воздух.
Шаг № 1: Найдите клапан
Редукционный клапан обычно похож на колокол или купол. Как упоминалось ранее, вы обычно видите его рядом с датчиком. Это может быть встроен прямо в ваш водомер. Однако в большинстве случаев вы обнаружите клапан в виде отдельного устройства, которое находится на после счетчика в системе водоснабжения вашего дома.
Шаг № 3: Определите корректировку Метод
Многие клапаны имеют гайку, винт или ручку. прикреплены к ним, что позволяет вам выполнять фактическую настройку. Поворачивая винт или ручка по часовой стрелке обычно увеличивает давление воды при ее повороте против часовой стрелки снижает давление.
Это может показаться нелогичным, поскольку это противоположно тому, как работают краны, поэтому убедитесь, что вы знаете, в каком направлении повернуть чтобы получить желаемое давление.
Шаг № 4: Используйте водомер для Проверьте свое давление
Прежде чем вносить какие-либо изменения в Редукционный клапан, необходимо понимать существующие обстоятельства.Хотя вы можете знать, что ваше давление слишком высокое из-за таких симптомов, как капание смесители, вы хотите получить точные показания давления.
Есть несколько мест, где можно прикрепить датчик, чтобы получить хорошее чтение. Пока приспособление находится за клапаном, это не имеет особого значения. Многие люди прикрепляют манометр к воде сливной кран отопителя или просто кран.
Шаг № 5: Разберитесь, являетесь ли вы Иметь закрытую или открытую систему
Проще говоря, открытая система водонагревателя позволяет избыточное давление воды, чтобы вернуться в линию подачи холодной воды и в конечном итоге в городское водоснабжение.Закрытая система не позволяет избыточное давление, чтобы вернуть его в муниципальное водоснабжение.
Когда происходит тепловое расширение, это может быть опасно. Чтобы избежать этой опасности, вам нужно будет согласовать давление вашего регулятора с давлением вашего расширительного бачка.
Это не ракетостроение, но полезно знать, прежде чем начинать вносить коррективы.
Шаг № 6: Отрегулируйте давление Редукционный клапан
Большинство клапанов имеют стопорную гайку. Однажды ты открутив эту гайку, вы сможете повернуть регулировочный винт, ручку или болт.Отрегулируйте его, пока давление, показываемое на вашем манометре, не достигнет желаемого уровня. Для в большинстве жилых помещений, что означает давление ниже 80 фунтов на квадратный дюйм.
Не делайте сразу огромных корректировок. Сделать нет более четверти оборота каждый раз, прежде чем взглянуть на датчик, чтобы увидеть какой эффект вы производите.
Также обратите внимание на корректировки, которые вы делаете, чтобы что вы можете отменить их, если зайдете слишком далеко.
Шаг № 7: При необходимости отрегулируйте Давление в вашем расширительном баке
Если у вас закрытая система водонагревателя, вы также потребуется отрегулировать давление в расширительном бачке.Делать это правильно, вам понадобится манометр для проверки существующего давления расширительного бачка. Присоедините клапан непосредственно к впускному воздушному клапану на бак.
После определения давления используйте ручной насос, чтобы поднять его до давления, равного давлению воды в вашем доме. Не используйте воздушный компрессор; это может привести к повреждению.
Шаг № 8: Отсоедините датчик уровня воды и зафиксируйте регулировочную гайку
Убедитесь, что вы заблокировали регулировочную гайку на вашем редукционный клапан давления.Это предотвратит легкое вращение винта, что отменит ваши настройки.
Когда заменить давление Редукционный клапан
Рекомендуется проверить воду давление не реже одного раза в год, чтобы поддерживать его на желаемом уровне. Как и в случае с большинство механических устройств, однако, ваш редукционный клапан может начать неправильно функционируют со временем.
Вы знаете, что это тот случай, когда корректировки
к вашему клапану, не приведет к изменению вашего давления воды.
Давление может
быть стабильно высоким независимо от ваших усилий, и вы, вероятно, заметите проблемы
например, гидравлические удары и капающие из кранов.
Если вы думаете, что вам нужно заменить давление редукционный клапан, было бы разумно обратиться к профессионалу, который выполнит эту работу. Может запутать неопытных домашних мастеров, так как требует пайки, сантехнические работы и, возможно, установка другого оборудования для смягчения последствий любые проблемы, с которыми вы сталкиваетесь.
После установки клапана профессионально настроить его самостоятельно довольно просто, если предположить, что у вас есть четкое представление о шагах, описанных выше.
Заключение
Редукционный клапан – важная деталь вашей жилищной системы водоснабжения. Позволяет регулировать напор воды прибытие в ваш дом до уровня, подходящего для вашей техники.
Прежде чем приступить к регулировке давления, свяжитесь с вашим муниципалитетом, чтобы убедиться, что аномальное давление не просто временная проблема с их системами.
Если вы решите, что проблема в вашем клапан, отрегулируйте его, как описано выше.
Если вы не знаете, что делаете, и живете в районе Феникса, позвоните нам в American Home Water and Air. Мы ремонтируем бытовые системы водоснабжения и отопления, вентиляции и кондиционирования воздуха более 30 лет и будем рады помочь вам.
Все, что вам нужно знать о редукционных клапанах – Flo от Moen
Гениальность редукционных клапанов заключается в том, что они настроены на регулирование расхода воды до определенного давления. Это означает, что если в вашем районе произойдет внезапный скачок давления воды в городском водопроводе, пружина и диафрагма клапана затянутся, и в вашем доме все равно будет постоянное давление.
Некоторые муниципальные водопроводные сети перекачивают воду под очень высоким давлением – иногда намного выше 100 фунтов на квадратный дюйм. Местные компании водоснабжения часто повышают давление, чтобы доставить воду в труднодоступные места, такие как высотные дома или высокогорные районы.
Но давление воды выше 80 фунтов на квадратный дюйм может со временем вызвать значительный износ ваших труб, приспособлений и приборов.
Дома, построенные после 1980-х годов, обычно уже имеют установленный редукционный клапан. Однако они не длятся вечно.Если у вас есть редукционный клапан, которому больше десяти лет, вы можете подумать о его замене.
Сколько стоит редукционный клапан?
Редукционные клапаны начинаются с 50 долларов. Установка нового редукционного клапана профессиональным сантехником обойдется вам примерно в 350 долларов. Если у вас больше опыта, вы можете купить дом и установить его самостоятельно. Тем не менее, это довольно сложный проект, и часто требуется вырезать часть вашего основного водопровода и припаять клапан.
Как проверить давление воды в доме
Если вы думаете, что у вас проблемы с давлением дома, вы можете использовать манометр, чтобы получить точные показания давления воды. Использовать манометр очень просто – он прикручивается к одному из внешних патрубков. Открыв кран, вы мгновенно оцените давление воды в доме. Датчики можно купить в большинстве хозяйственных магазинов и магазинов товаров для дома.
Умные системы водной безопасности, такие как Flo от Moen, используют датчики для отслеживания давления воды в вашем доме в режиме реального времени, обнаруживая даже самые незначительные колебания давления с помощью ежедневных автоматических тестов здоровья.Smart Water Shutoff может даже обнаруживать утечки размером до капли в минуту, что дает вам возможность предотвратить превращение небольших капель в огромные бедствия. Сантехника вашего дома также контролируется на предмет использования воды, что чрезвычайно полезно для определения наличия и источника утечки.
Почему имеет значение давление
Все приспособления, устройства и трубы в вашем доме были сконструированы таким образом, чтобы выдерживать определенный уровень давления воды, обычно от 60 до 80 фунтов на квадратный дюйм.
Душевые лейки, унитазы, смесители, приборы, водонагреватели и соединения труб могут начать изнашиваться и в конечном итоге выйти из строя, если они постоянно подвергаются воздействию высокого давления.
В нижней строке? Высокое давление – дорогое удовольствие. Вам не только придется чаще беспокоиться о замене приспособлений и приборов, но и рискуете образоваться небольшие утечки в труднодоступных местах. Эти небольшие утечки могут привести к повреждению конструкции водой и появлению черной плесени.
С другой стороны, вы можете столкнуться с внезапной серьезной утечкой, если лопнет труба или разорвется шланг стиральной машины. Представьте себе что-то подобное вскоре после того, как вы уйдете на работу или пока вы уезжаете на выходные.
Не считая катастрофических событий, высокое давление воды стоит всего , как правило, дорого . Постоянно высокое давление воды означает, что больше воды используется для повседневной работы, связанной с водой в вашем доме. Каждый душ, который вы принимаете, и каждый смыв унитаза расходует больше воды, чем необходимо, что увеличивает ваш счет за воду и наносит ущерб окружающей среде.
Посмотрите, как высокое давление воды влияет на различные области вашего дома:
Водонагреватели
Когда вода нагревается, она расширяется.Водонагреватель, работающий в нормальных условиях, оборудован для борьбы с этим расширением. У большинства водонагревателей даже есть расширительный бак , который принимает на себя бремя расширяющейся воды во время нагрева.
Но если давление воды слишком велико, возможно, в баке слишком много воды. Как только эта вода начнет нагреваться и расширяться, и ей некуда будет уходить – я уверен, вы догадались, что произойдет дальше.
Вы можете получить протечку или, что еще хуже, лопнувший резервуар для воды.Прорыв резервуара для воды в вашем подвале может означать тысяч долларов на ремонт повреждений водой , не говоря уже о стоимости замены сломанного резервуара.
Стиральные машины и другая техника
Самым уязвимым местом в этих устройствах являются наливные шланги. Слишком большое давление может привести к растрескиванию шлангов, внезапному отделению от устройства, что приведет к утечкам и наводнениям.
Высокое давление воды также приводит к дополнительному износу стиральной и посудомоечной машины.Даже если вам повезло, что у вас не разорвался шланг, ваши приборы не прослужат так долго, если они будут находиться в постоянном стрессе. Большинство бытовых приборов, использующих воду, выдерживают давление воды не выше 80 фунтов на квадратный дюйм.
Туалеты и оборудование
Как и ваша техника, ваши туалеты и другая сантехника рассчитаны на давление около 80 фунтов на квадратный дюйм.
Высокое давление воды может привести к тому, что ваш туалет будет работать постоянно, что приведет к потере тысяч галлонов воды в течение года.Это также может привести к повреждению компонентов смыва в бачке унитаза.
Такие приспособления, как смесители и насадки для душа, могут начать протекать под определенным давлением. Это потому, что картриджи внутри этих приспособлений не были рассчитаны на работу с высоким давлением воды. Утечки, плевки и стук (гидравлический удар) при выключении светильников – все это симптомы высокого давления воды.
Утечки и разрывы труб
Трубы отлично подходят для того, чтобы сообщить нам, если у нас слишком высокое давление воды.Вы когда-нибудь слышали громкий стук в трубах, когда закрываете кран? Этот шум называется гидроудар, – это звук быстро движущейся воды, внезапно останавливающейся в вашей водопроводной системе. При более разумном давлении гидроудара просто не существует.
Постоянное напряжение высокого давления, протекающее по вашим трубам, особенно серьезно сказывается на трубных соединениях . У вас может получиться крошечная утечка в трубе, которая долгое время остается незамеченной. Эти небольшие невидимые протечки на самом деле довольно опасны, поскольку ставят под угрозу структурную целостность вашего дома и способствуют росту токсичной черной плесени.
