Содержание

устройство и принцип работы воздухоспускной системы

Появление воздушных пробок — это отличительная черта отопительных водяных систем. В открытых отапливаемых контурах такая проблема легко решается, поскольку воздух выходит естественным способом. А для закрытых систем, например, централизованного отопления, необходимо использовать специальные устройства, чтобы вывести воздух из тепловых магистралей. Этими устройствами являются ручные и автоматические воздушные клапаны.

Основные виды

Воздушные пузырьки, которые содержатся в теплоносителе, начинают скапливаться на определенных участках системы отопления и в батареях. Появившийся пузырь продолжает дополняться новыми порциями воздуха и образует пробку, которая блокирует передвижение теплоносителя в этом месте. Вследствие этого близлежащие радиаторы отопления остывают. Для вывода воздуха используется 2 типа спусковых вентилей:

  • автоматический клапан сброса воздуха;
  • ручной кран Маевского.

Вентили выбираются с учетом удобства эксплуатации, а также принципа работы. Устанавливают клапаны на тех участках, где существует максимальный риск образования пробок — в наивысшую точку отопительной системы и на верхний коллектор всех радиаторов.

Эффективное устройство для вывода воздуха

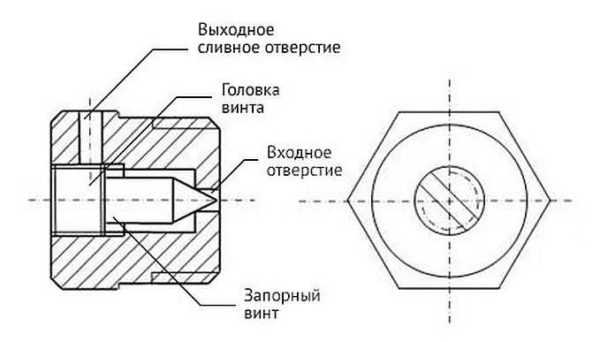

Ручной кран Маевского

Устройство вентиля Маевского понять очень просто. На окончаниях корпуса с внешним резьбовым присоединением ½″ или ¾″ находится отверстие диаметром 2 мм. Это сечение перекрыто винтом с наконечником в виде конуса. Сбоку крана находится небольшое отверстие, которое предназначено для выпуска воздуха.

Модернизированный клапан для выпуска воздуха имеет поворотную пластиковую втулку, внутри которой находится канал для отвода. Удобство заключается в том, что положение отверстия для сброса можно отрегулировать с помощью разворота пластиковой втулки. Механический клапан для спуска воздуха из системы отопления работает по такому принципу:

  1. При работающем отоплении запорный винт вкручен, а конус надежно закрывает отверстие.
  2. Если необходимо избавиться от воздушной пробки, винт выкручивается на несколько оборотов. Под давлением находящейся воды в тепловой системе пробка выходит через отверстие, далее переходит в спускной канал и передвигается по нему наружу.
  3. Сначала выходит чистый воздух, затем — вместе с теплоносителем. Винт закручивается, когда из канала начинает выходить чистая вода.

Механический клапан — это безотказное устройство для спуска воздуха из системы. Секрет этой безотказности состоит в отсутствии подвижных элементов, которые могут заржаветь, износиться или забиться. Выкручивание винта у механических клапанов может осуществляться с помощью ключа, отвертки или стальной рукояти.

В этом видео вы узнаете плюсы и минусы воздушного клапана (воздухоотводчика):

Автоматический воздухоотводчик

Несложно понять, что этот клапан работает без участия человека. Устройство имеет вид вертикального латунного бочонка с резьбовым соединением G ½″, где размещен пластиковый поплавок, который соединен с подпружиненным клапаном для вывода воздушной пробки. Принцип работы автоматического воздушного клапана для отопления следующий:

  1. При работающей системе отопления камера в корпусе наполнена водой, поднимающей поплавок вверх. Подпружиненный клапан находится в закрытом состоянии.
  2. С учетом скопления воздуха в верхней части клапана уровень воды уменьшается, и поплавок опускается.
  3. Когда уровень снизится до максимальных показателей, масса поплавка полностью сожмет пружину, открывая тем самым клапан. В результате начинается выброс воздуха.
  4. За счет чрезмерного давления в тепловой системе теплоноситель вытеснит воздух из клапана, вода займет это место и заново приведет поплавок рабочее состояние.
Помимо ручных клапанов существуют автоматические

По своему исполнению автоматические клапаны для сброса воздуха из системы отопления могут быть с угловым и прямым соединением. Одни изготовители делают отверстие сброса сверху, другие — в сторону. Для потребителя эти отличия значительной роли не играют, но вот опытному сантехнику они о многом могут рассказать. Как показала практика, оборудование с боковым сбросом надежней в эксплуатации, чем клапаны с верхним выводом.

Устройство автоматических клапанов все время совершенствуется. Ведущие изготовители наделяют эти элементы различными функциями:

  1. Защита от гидравлических ударов при помощи специальной пластины (устанавливается на входе в камеру).
  2. Установка мини-клапана в заглушку радиатора.
  3. Возможность выкрутить сбрасыватель воздуха для ремонта, не опорожняя при этом отопительную систему. Достигается это благодаря наличию автоматического отсекающего подпружиненного вентиля, установленного на входном штуцере. Если сантехник откручивает элемент, то пружина выравнивается, а уплотнительная шайба перекрывает проход.

Автоматический воздухоотводчик – принцип работы, обзор:

Места установки клапана

В каждой схеме водяной отопительной системы находятся участки, в которых установка отводчиков воздуха является обязательной. Если рассматривать вентили Маевского, то их необходимо устанавливать на все радиаторы, чтобы выводить скапливающийся воздух. Делать это нужно в пробке верхней части угла, отдаленного от места соединения подающей магистрали с батареей. Воздушные пузырьки собираются именно здесь. Автоматические воздухосбрасыватели нужно устанавливать строго вертикально в таких местах отопительной системы:

  • на всех коллекторах при устройстве системы «теплый пол»;
  • в групповой части безопасности котельного оборудования, которая присоединяется к закрытой системе;
  • на водонагреватель косвенного нагрева и буферную емкость, если это допускает конструкция;
  • если наивысшей высокой точкой выступает трубопровод, а не батарея, то на нее устанавливается поплавковый отводчик воздуха;
  • на гидрострелку;
  • на распределительную гребенку;
  • на участки подключения полотенцесушителя.
Если вам не хочется постоянно бегать и крутить клапан – установите автоматический

Также сбрасыватели воздуха устанавливаются в проблемных зонах отопительной системы, где в силу определенных причин укладка трубопровода имеет повернутые вверх П-образные петли (к примеру, трубопровод обходит сверху лестничный марш либо проем двери, а затем заново опускается). В этих компенсаторах воздух собирается с гарантией 100%, потому здесь необходим автоматический воздухоспускной клапан.

Никогда не нужно врезать кран Маевского непосредственно в трубопровод отопления, так как воздушные пузырьки пройдут мимо него одновременно с передвижением теплоносителя. Кран в этом случае будет просто бесполезен. Для правильной работы механическому спускному клапану необходима камера для сбора воздуха (у автоматических систем есть своя). Лучше всего сделать врезку в магистраль вертикальной трубой, которая и будет служить камерой для сбора воздуха, а затем сверху врезать кран.

Если у человека во время наполнения системы отопления водой нет желания бегать между батареями с отверткой, ему нужно установить вместо кранов Маевского угловые автоматические сбрасыватели воздуха. Этот вариант подходит и для квартир, которые обогреваются централизованно: в чугунных радиаторах очень часто появляются воздушные пробки, а убрать их просто нет возможности.

Чтобы колба сбрасывателя воздуха не находилась на виду и не цеплялась за занавески, можно использовать мини-модель этого устройства, которая встраивается в крышку радиатора.

Качественный недорогой автоматический клапан воздушного компрессора

Способы удаления воздуха

Воздушная пробка не может находиться в легкодоступном месте постоянно. Во время ошибок при укладке или проектировании воздух скапливается в трубах. Удалить его оттуда довольно сложно. Для этого сначала нужно выявить месторасположение пробки. На участке ее появления трубы становятся холодными, также можно услышать внутри них журчание. Если не отмечается явных признаков, то можно проверить трубы по звуку с помощью простукивания. В зоне скопления воздушной пробки звук более громкий и звонкий.

После этого воздух необходимо выгнать. Если рассматривать отопительную систему частного дома, то для этого нужно поднять давление или температуру. Чтобы увеличить давление, необходимо открутить подпиточный вентиль и ближайший клапан выпуска воздуха. В контур отопления начнет поступать вода, увеличивая давление, что вынуждает воздух передвигаться вперед. Пробка выйдет после того, как попадёт в спускной клапан. Когда все воздушные массы полностью выйдут, воздухосбрасыватель перестанет шипеть.

Перед удалением воздуха, внимательно прочитайте нюансы этого действия

Но не все воздушные пробки можно удалить таким способом. В определенных случаях необходимо одновременно увеличивать и давление, и температуру. Эти показатели нужно поднять до значений, которые близки к критичным, но превышать их нельзя. Если после проведенной процедуры воздух не вышел, можно попробовать открыть дополнительно спускной и подпиточный кран. Возможно, так получится сдвинуть воздушную пробку.

Если проблема появляется регулярно на одном участке, значит, виной всему неправильная разводка труб или ошибка в проекте. Чтобы не мучаться все время в сезон отопления, в проблемную зону врезают спусковой клапан. В трубопровод можно установить тройник и на свободный вход поставить вентиль. В этом случае проблема в дальнейшем решается очень просто.

Автоматический клапан приточной вентиляции AERECO:

Рекомендации специалистов

Первая и самая важная рекомендация — не приобретать автоматические воздушные клапаны китайского изготовления. Последствия этой экономии отлично известны опытным сантехникам:

  • внутренности устройства очень быстро ломаются под давлением теплоносителя;
  • некачественный отводчик воздуха может заклинить, в результате чего он не будет работать;
  • одновременно с воздушным потоком клапан пропускает теплоноситель, от этого на радиаторе и полу появляются потеки, а в отопительной системе снижается давление.
Существуют несколько советов при выборе клапана, например, если семья большая – механический вентиль ваш вариант

С краном Маевского все намного проще — в этом устройстве нечему ломаться. При этом вентиль не является сложным отопительным устройством и его стоимость доступна даже у знаменитых брендов. К примеру, изготовители Valtec, Caleffi и Icma предлагают отличные бюджетные изделия. Также хорошо себя зарекомендовали вентили от компании Spirotech. Советы по выбору воздухоотводчиков:

  1. Кран Маевского желательно выбирать с рукояткой, чтобы не мучаться с ключами. Пользоваться рукоятью удобно и в труднодоступных местах, если батарея отопления находится в нише.
  2. Приветствуются дополнительные функции, которые улучшают работу отопительной системы. Если средства позволяют, желательно установить воздухоотводчик, улавливающий мелкие пузыри.
  3. Анодированное покрытие спускового механизма большой роли во время эксплуатации не играет. Покрытие только защищает металл от коррозии.
  4. Нельзя забывать, что поплавковые изделия сброса воздуха рассчитаны на срабатывание при определенных температурах воды и давлении.
  5. Лучше всего выбирать автоматический вентиль с отсекающим краном. Это даст возможность в любое время выкрутить деталь для ремонта.
  6. Если в доме есть маленькие дети, то лучше всего установить механический вентиль под отвертку. Ребенок может случайно провернуть ручку, открыть кран и обжечься теплоносителем.

На рынке существуют комбинированные устройства, которые оборудованы клапаном сброса. Это различные краны, балансировочные вентили и циркуляционные насосы. На таких изделиях не нужно заострять внимание, лучше все детали схемы установить по отдельности.

Такое простое, но довольно важное устройство, как воздухоотводчик, выбрать несложно, особенно если он находится в комплекте с остальным оборудованием: радиатором отопления, коллектором или группой безопасности. Если же необходимо выбирать это устройство отдельно, то необходимо помнить о качестве материала, из которого оно сделано. Следует остерегаться разных силуминовых подделок, которые имитируют латунные изделия.

'; blockSettingArray[0]["setting_type"] = 1; blockSettingArray[0]["element"] = "h2"; blockSettingArray[0]["elementPosition"] = 1; blockSettingArray[0]["elementPlace"] = 1; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["setting_type"] = 5; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = '

'; blockSettingArray[9]["setting_type"] = 6; blockSettingArray[9]["elementPlace"] = 90; var jsInputerLaunch = 15;

kaminguru.com

Воздух в системе отопления: причины появления, клапаны

Нормально работающее отопление зимой — жизненная необходимость. Без подогрева в нашем климате не выжить. Но периодически ранее нормально работающая система начинает сбоить — не греются или плохо греются радиаторы, появляется посторонний шум (бульканье). Все это признаки того, что появился воздух в системе отопления. Ситуация далеко не редкая, но приносящая дискомфорт.

Чем грозит воздух в системе отопления

Содержание статьи

Все, наверное, не раз встречались с тем, что отопление включено, а какой-то радиатор или целая группа нагреваются плохо или вообще стоят холодные. Причина этому — воздух в системе отопления. Он обычно скапливается в самой высокой точке, вытесняя из этого места теплоноситель. Если его скапливается достаточно много, циркуляция теплоносителя вообще может остановиться. Тогда говорят о том, что в системе отопления образовалась воздушная пробка. Профессионалы в таком случае говорят, что система завоздушилась.

Чтобы возобновить нормальную работу отопления необходимо скопившийся воздух удалить. Для этого есть два варианта. Первый чаще используется в системах централизованного отопления. На крайних радиаторах в ветке устанавливают краны. Они называются спускными. Это обычный вентильный кран. После заполнения системы теплоносителем его открывают, держат открытым до тех пор, пока не пойдет ровная струйка воды без воздушных пузырей (тогда вода льется рывками). Если говорить о многоэтажных домах, то во время запуска системы сначала должны открываться воздухосбросники на стояках, а остатки уже можно выводить по квартирам.

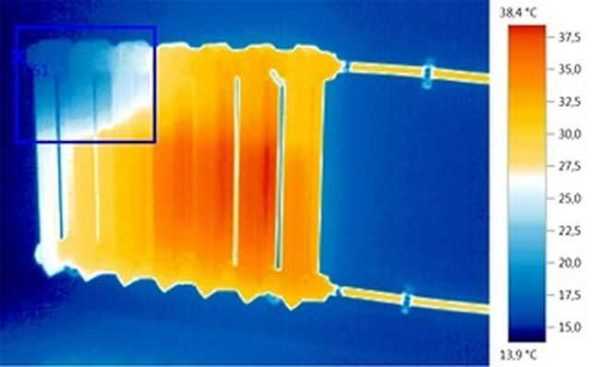

Воздух в радиаторе отопления мешает нормальной циркуляции теплоносителя. Это приводит к тому, что батарея плохо греется

В частных системах или после замены радиаторов в квартирах, для стравливания воздуха ставят не обычные краны,  а специальные воздушные клапаны. Они бывают ручными и автоматическими. Ставятся они в верхний свободный коллектор на каждый радиатор (желательно) и/или в самой высокой точке системы.

Чем еще грозит воздух в системе отопления? Он способствует более быстрому разрушению компонентов системы отопления. Хоть сегодня все больше используются полимеры, металлических частей все еще достаточно. Наличие кислорода способствует активизации окисления (черный металл ржавеет).

Причины появления

Воздух в системе отопления может появиться по разным причинам. Если это проблема разовая — можно просто удалить его и не заниматься поисками источника. Если развоздушивание требуется несколько раз за сезон, придется искать причину. Вот наиболее распространенные:

  • Ремонт, модернизация системы отопления. При ремонтных работах воздух в трубопровод попадает практически всегда. Это естественно.
  • Заполнение системы теплоносителем. Если заливать воду в систему медленно, воздуха она с собой несет немного, попутно вытесняя тот, который имеется в трубах и радиаторах. Это тоже процесс понятный, особых мер тоже не требует.
  • Разгерметизация стыков и сварных швов. Этот дефект требует устранения, так как завоздушивание будет происходить постоянно. В индивидуальных системах отопления данное явление (негерметичные соединения) сопровождается также падением давления. И это — еще одна причина искать неисправности. Наиболее вероятное место — соединения труб и радиаторов. Они могут быть негерметичны. Искать их очень сложно, так как внешне они далеко не всегда проявляются. Если вы заметили, что какое-то из соединения «подкапываеет» все намного проще — устраняете капель. Но если внешне все нормально, а воздух все время скапливается, приходится обмазывать стыки и швы мыльной пеной и наблюдать — появятся ли новые пузыри. После нахождения каждого «подозрительного» соединения их подтягивают, обмазывают герметиком или перепаковывают (способ зависит от типа соединений).

    Скапливаться воздух может в изгибах труб

  • Если в системе отопления уже стоят воздухоотводчики (клапана для сброса воздуха) и в ней начали появляться пробки, надо проверить исправность клапанов, а также герметичность соединений.
  • Появление воздуха в системе отопления может быть связано с разрывом мембраны расширительного бака. В этом случае придется менять мембрану, а для этого надо останавливать всю систему.

Это наиболее распространенные места и способы, какими воздух попадает в радиаторы и батареи. Выгонять его оттуда надо время от времени, но при осеннем пуске отопления  — обязательно.

Устанавливаем клапана для сброса воздуха

Для отвода воздуха из отопления на радиаторах ставят воздухоотводчики — ручные и автоматические воздушные клапана. Их называют по-разному: спускник, воздухосбросник, спускной или воздушный клапан, воздушник и т.п. Суть от этого не меняется.

Воздушный клапан Маевского

Это небольшое устройство для стравливания воздуха из радиаторов отопления вручную.  Устанавливается оно в верхний свободный коллектор радиатора. Есть разных диаметров под разное сечение коллектора.

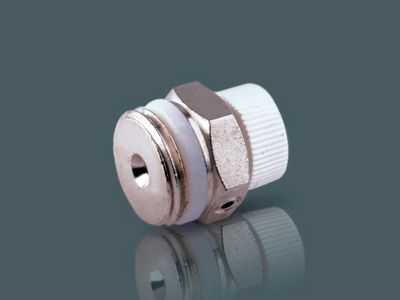

Ручной воздухоотводчик — кран Маевского

Представляет собой металлический диск со сквозным отверстием конической формы. Это отверстие закрывается винтом конусообразной формы. Выкручивая винт на несколько оборотов, предоставляем возможность воздуху выйти из радиатора.

Устройство для отвода воздуха из радиаторов

Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.

При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.

Автоматический клапан сброса воздуха

Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

Принцип работы автоматического спускника такой:

  • В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
  • При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
  • Он давит выступом-флажком на жиклер, отжимая его.

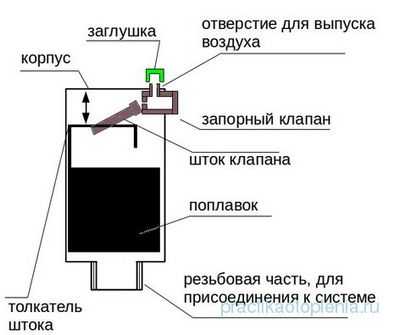

    Принцип работы автоматического клапана для спуска воздуха

  • Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
  • По мере выхода воды корпус воздухоотводчика заполняется водой.
  • Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.

По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.

Автоматический воздушный клапан для отвода воздуха

Чистка от солей

Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.

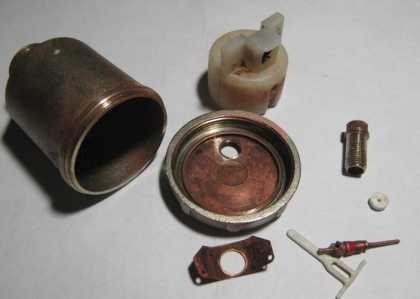

Автоматический воздухоотоводчик в разобранном виде

Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет —  спускной клапан перестанет шипеть.

Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

stroychik.ru

Клапан сброса воздуха из системы отопления | Отопление



клапан сброса воздуха из системы отопления

Воздухоотводчики для систем отопления

Каждый городской житель не понаслышке знает о главном враге системы отопления. Всякий раз с началом отопительного сезона только и слышатся разговоры о том, что надо спускать воздух. Хорошо, когда об этом озаботились ещё на этапе монтажа, и были заранее установлены воздухоотводчики для систем отопления.

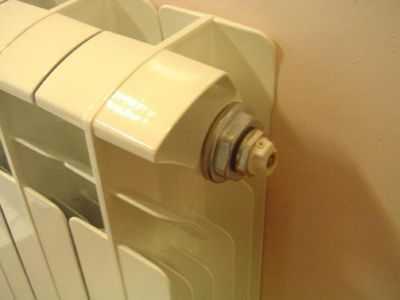

Воздухоотводчик на радиаторе отопления

Откуда воздух в системе?

Источников попадания воздуха в систему может быть множество – при первичном заполнении водой, из-за подсоса через некачественные уплотнения, из-за подпитки водой и т.д. Один из основных его поставщиков – сама вода. В ней содержится много растворенного кислорода, а при нагреве, снижении скорости движения и уменьшении давления его растворимость падает, и он выделяется в атмосферу, из-за чего обязательно надо проводить удаление воздуха из системы отопления.

Выделяющийся воздух поднимается вверх и скапливается в местах, где затруднено его прохождение, образуя воздушные пробки и препятствуя нормальной циркуляции воды.

Вот для уничтожения таких пробок и производится установка воздухоотводчиков, для системы отопления они обычно ставятся в определенных местах, как показано на рисунке.

Установка воздухоотводчиков в системе отопления

О типах воздухоотводчиков

Как подобрать воздушный клапан

Содержание:

За нормальное функционирование системы водяного отопления отвечает множество различных элементов, являющихся неотъемлемой частью схемы любой сложности. Один из таких элементов — воздушный клапан для отопления, представляющий собой небольшую, но очень важную деталь простой конструкции. В данной статье будет рассмотрено, как правильно выбрать этот элемент в зависимости от места установки.

Назначение и виды воздухоотводчиков

О назначении устройства нетрудно догадаться по его названию. Элемент применяется в схеме с целью удаления воздуха из системы или отдельных приборов и агрегатов, который там появляется при таких обстоятельствах:

  • во время заполнения всей сети трубопроводов или отдельных ветвей системы водой
  • в результате подсоса из атмосферы вследствие различных неисправностей
  • в процессе эксплуатации, когда растворенный в воде кислород постепенно переходит в свободное состояние.

Для справки. В промышленных котельных подпиточная вода перед попаданием в котел проходит стадию деаэрации (удаление растворенного воздуха). В результате водопроводная вода, изначально содержащая до 30 г кислорода на 1 м3, становится пригодной к эксплуатации с показателем менее 1 г / м3. Однако подобные технологии достаточно дороги и не применяются в частном домостроении.

Задачей воздухоотводчика является спуск воздуха из системы отопления во избежание образования воздушных пробок. Последние серьезно препятствуют свободной циркуляции жидкости, из-за чего одни участки системы могут перегреваться, а другие наоборот остывать. Кроме воздуха в трубопроводах могут скапливаться и другие газы. Например, при высоком содержании растворенного кислорода в теплоносителе процесс коррозии стальных труб и деталей котла значительно ускоряется. Происходит химическая реакция с выделением свободного водорода.

В нынешних схемах домовых систем отопления применяется 2 вида воздушников, отличающихся по конструкции:

  • ручные (краны Маевского)
  • автоматические (поплавковые).

Каждый из этих видов устанавливается в различных местах, где есть опасность возникновения воздушной пробки. Краны Маевского имеют традиционное и радиаторное исполнение, а конфигурация автовоздушников бывает прямой и угловой.

Рекомендации по выбору воздушного клапана

Теоретически во всех необходимых местах можно ставить автоматический клапан для выпуска воздуха. Но на практике сфера применения автоматов ограничена по многим соображениям. Например, устройство крана Маевского проще и не имеет движущихся частей, поэтому он надежнее. Ручной кран представляет собой цилиндрический корпус из водопроводной латуни с наружной резьбой. Внутри корпуса проделано сквозное отверстие, проход в котором перекрывает винт с коническим окончанием.

От основного отверстия, расположенного по центру, отходит круглый калиброванный канал. При выкручивании винта между этими двумя каналами появляется сообщение, благодаря чему воздух покидает систему. Во время эксплуатации винт полностью закручен, а чтобы сбросить газы из системы, достаточно открутить его на пару оборотов отверткой или даже рукой.

В свою очередь, автоматический воздушный клапан – это полый цилиндр, внутри которого находится пластмассовый поплавок. Рабочее положение устройства – вертикальное, внутренняя камера заполнена теплоносителем, поступающим через нижнее отверстие под воздействием давления в системе. Поплавок механически прикреплен к игольчатому выпускному клапану посредством рычага. Газы, поступающие из трубопроводов, постепенно вытесняют воду из камеры и поплавок начинает опускаться. Как только жидкость будет полностью вытеснена, рычаг откроет клапан и весь воздух быстро покинет камеру. Последняя тут же снова наполнится теплоносителем.

Внутренние движущиеся части автоматического воздухосбрасывателя постепенно покрываются накипью, а рабочие отверстия заиливаются. Вследствие этого механизм заедает, а газы выходят медленно, через узел с иглой начинает протекать вода. Такой воздуховыпускной клапан проще заменить, чем отремонтировать. Отсюда вывод: автовоздушники ставятся только в тех местах, где без них никак не обойтись. Они подбираются для:

  • группы безопасности котла, где температура теплоносителя наиболее высокая
  • высших точек вертикальных стояков, куда поднимаются все газы
  • распределительного коллектора теплых полов, где скапливается воздух из всех греющих контуров
  • петель П-образных компенсаторов из полимерных труб, повернутых кверху.

При выборе устройства следует обратить внимание на 2 параметра: максимальная рабочая температура и давление. Если речь идет о схеме обогрева частного дома высотой до 2 этажей, то в принципе подойдет любой автоматический клапан для спуска воздуха. Минимальные параметры воздушников, предлагающихся на рынке, следующие: рабочая температура до 110 ºС, диапазон давлений, в котором прибор работает эффективно – от 0.5 до 7 Бар.

В коттеджах повышенной этажности циркуляционные насосы могут развивать более высокое давление, так что при подборе нужно ориентироваться на их показатели. Что касается температуры, то в сетях частных жилищ она редко превышает 95 ºС.

Совет. Специалисты – практики рекомендуют приобретать автовоздушники с выхлопным патрубком, направленным вверх. По отзывам аппарат с боковым выходом начинает протекать гораздо чаще. Кроме того, при установке необходимо строго соблюдать вертикальное положение корпуса.

Ручные воздухоотводчики систем отопления (краны Маевского) наиболее часто принимаются для монтажа на радиаторы. Более того, многие производители секционных и панельных приборов комплектуют свои изделия кранами для удаления газов. При этом воздушники бывают 3 видов по способу откручивания винта:

  • традиционные, со шлицами под отвертку
  • со штоком в виде четырехгранника или другой формы под специальный ключ
  • с рукояткой для ручного откручивания без всякого инструмента.

Совет. Третий тип изделий не стоит приобретать для дома, где живут дети дошкольного возраста. Случайное открывание ими крана может привести к серьезным ожогам от горячего теплоносителя.

Заключение

Такой простой, но очень важный прибор, как воздушный клапан на отопление, подобрать нетрудно. Особенно когда он идет в комплекте с другим оборудованием: группой безопасности, коллектором для теплого пола или отопительным радиатором. Если же приходится подбирать воздушник отдельно, то помимо выданных выше рекомендаций, не забывайте о качестве материала, из которого выполнен прибор. Остерегайтесь различных силуминовых подделок, имитирующих латунные изделия.

Как устроен воздухоотводчик

Подробности Категория: Отопление

Так как замкнутая система отопления работает при избыточном давлении в трубопроводе, то присутствие воздуха в различных ее частях, резко снижает эффективность работы. Если отсутствует возможность удалить воздух из системы, то он может перекрыть или резко уменьшить сечение трубопровода для прохода жидкости, что сказывается на тепловом потоке и приводит к неработоспособности некоторых тепловых приборов или, даже, в целом отопительной системы.

Для выпуска воздуха из замкнутых систем применяют ручные или автоматические клапана. Ручной клапан или, иначе, кран Маевского, предусматривает принудительное открытие крана, для сброса воздуха. Автоматическим клапаном, автовоздушником или воздухоотводчиком, называют устройство для автоматического удаления воздуха из циркулирующей жидкости в трубопроводах и емкостях, работающих в замкнутых системах и его работа не требует вмешательства человека (за исключением аварийных ситуаций).

Сам автовоздушник представляет собой небольшую емкость, в которой расположен поплавок, связанный с запорным клапаном. При отсутствии жидкости в поплавковой камере, поплавок опущен вниз, открывая запорный клапан через шток. В этом состоянии воздух беспрепятственно выходит через сбросное отверстие в атмосферу — со скоростью до 13 л/мин. Нужно не забывать, что в рабочем состоянии, верхняя заглушка должна быть приоткрыта — при закрытой заглушке устройство работать не будет.

При наполнении камеры жидкостью, поплавок всплывает вверх, толкает шток и закрывает клапан. При поступлении порции воздуха из системы, уровень жидкости падает и цикл работы повторяется.

В некоторых случаях, после монтажа и заполнении водой отопительной системы, попадает случайный мусор из труб в поплавковую камеру, что приводит к зависанию поплавка в определенном положении. А это, в свою очередь, отражается на неправильной работе автовоздушника: он может стравливать воду. Для устранения этого, нужно отсоединить его от системы и раскрутив корпус, удалить мусор.

Так как система отопления находится под избыточным давлением, то демонтаж автоматического клапана приведет к резкому сбросу воды и уменьшению давления до нулевого значения. Для предотвращения этого и удобства при демонтаже-монтаже, применяют шаровые монтажные краны, которые устанавливаются между трубопроводом и воздухоотводчиком.

Так же, для упрощения монтажа, на резьбовой части предусмотрено резиновое уплотнительное кольцо, что позволяет не применять дополнительные герметики для резьбы.

Источники: http://otoplenie-doma.org/vozduxootvodchiki-dlya-sistem-otopleniya.html, http://cotlix.com/kak-podobrat-vozdushnyj-klapan, http://www.practikaotoplenia.ru/kak-ustroen-vozdukhootvodchik

Комментариев пока нет!

postrojkin.ru

устройство и какой выбрать для сброса воздуха и избыточного давления

Доброе время суток, дорогой читатель! Многим жителям многоквартирных домов уже доставили массу неудобств воздушные пробки в системе теплоснабжения. Казалось бы, уже начался отопительный сезон, система водой заполнена, а батареи в некоторых комнатах остаются холодными полностью или частично. Поможет в этом случае, только своевременный сброс скопившегося воздуха из обогревающих приборов. Быстро это можно сделать через воздушный клапан для отопления, который предусмотрительно должен быть установлен в систему ещё во время сборки системы.

Причины и последствия пробок в открытой системе отопления с естественной циркуляцией

Ситуации, когда некоторые радиаторы не прогреваются совсем или прогреваются  частично происходит из-за воздуха, скопившегося в приборе. Он является препятствием для полного заполнения всех секций батареи теплоносителем.

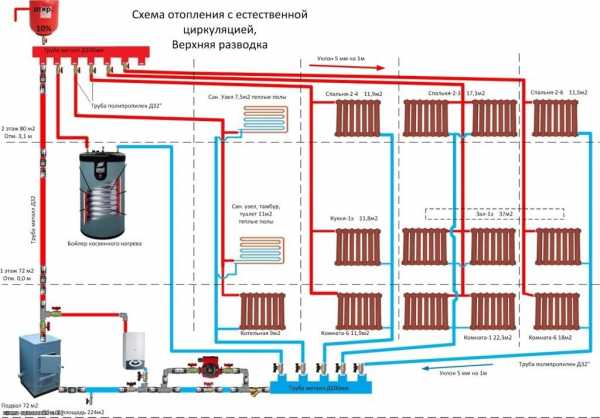

Если система отопления открытого типа с естественной циркуляцией, то причинами появления воздушных пробок в ней могут стать:

  • несоблюдение уклонов труб во время монтажа;
  • заполнение контура водой с использованием расширительного бака;
  • мероприятия по ремонту системы и слив из неё воды;
  • слишком быстрое заполнение контура водой при пуске системы;
  • подача воды при заполнении системы осуществлялась из её верхней точки;
  • плохая работа воздухоотводчиков или их отсутствие;
  • постепенное выделение пузырьков воздуха из воды при нагреве, что относится к естественным физическим явлениям.

Негативными последствиями завоздушивания системы отопления могут стать:

  • плохая циркуляция теплоносителя или её полная остановка;
  • снижение эффективности обогрева помещения;
  • коррозийное разрушение металла изнутри приборов под воздействием кислорода;
  • появление громких звуков в виде булькания и журчания, что нарушает комфортную акустику в жилище.

Причины и последствия пробок в закрытой системе с принудительной циркуляцией

Кроме тех же причин, которые приводят к завоздушиванию открытый контур, на возникновение пробок в закрытой системе отопления могут повлиять и другие причины:

  • недостаточный уровень внутреннего давления;
  • недостаток мощности циркуляционного насоса;
  • проникновение воздуха в систему через разболтанное место крепления крыльчатки насоса.

Последствия завоздушивания систем с циркуляцией принудительного типа могут быть более опасными, например:

  • может прогореть корпус теплообменника газового котла;
  • произойти разрушение целостности контура в местах стыковки элементов;
  • треснут от размораживания радиаторы, в которые не поступает горячая вода.

Как избавиться от пробки

Выбор способа сброса воздуха из контура отопительной системы зависит от её конфигурации и особенностей организации циркуляции теплоносителя — естественная или принудительная.

При естественной циркуляции сброс воздуха осуществляется через расширительный бачок, установленный в самом высоком месте. Это возможно, только при условии свободного перемещения воздуха по трубам к месту размещения расширительного бачка. Для этого, в системе обязательно предусмотрен уклон трубопроводов, а на выходе из теплообменника котла монтируется шариковый или электромагнитный обратный клапан.

Системы с режимом принудительной циркуляции и наличием нижней разводки оборудуются воздухосборником в самом высоком месте. Подъём теплоносителя происходит в подающей магистрали в направлении его движения.

Обратный трубопровод в том же направлении имеет уклон, что даёт возможность быстро спустить жидкость при ремонтных работах и после окончания отопительного сезона.

Кроме того, такие системы укомплектовывают кранами — воздухоотводчиками (воздушными клапанами), которые устанавливают в точках, где существует наибольшая опасность образования воздушных пробок.

Для спуска воздуха из батарей, оборудованных ручным клапаном, необходимо:

  • выполнить поворот винта запорного узла на пол оборота, до появления шипящего звука;
  • оставить кран открытым до момента прекращения шипения и появления из сливного отверстия равномерной струи теплоносителя;
  • завернуть запорный винт в первоначальное положение.

При необходимости процедуру повторяют ещё раз, сливая 200 — 500 мл воды.

Что касается алюминиевых радиаторов, то бороться с завоздушиванием в них немного сложнее. Воздух в них появляется намного чаще из-за свойств этого материала усиливать газообразование и требует регулярного спуска.

Виды клапанов

Воздушный клапан — сантехническое устройство, предназначенное для стравливания воздуха из отопительного контура путём отвода их наружу. Выпускается в двух вариантах управления: ручного и автоматического типа.

Автоматический воздухоотводчик

Воздушный клапан автоматического действия состоит из металлического или пластикового корпуса, имеющий форму цилиндра или конуса. В его полости находится поплавок из пластика, который связан через флажок со штоком с затвором игольчатого типа. Для подключения клапана к элементам системы отопления его корпус снабжён резьбовым соединением с уплотнительной прокладкой.

Работа воздушного клапана происходит следующим образом:

  • Воздух, попадая в корпус устройства, скапливается в его верхней зоне и постепенно вытесняет жидкость. При этом происходит опускание поплавка.
  • При перемещении вниз поплавок приводит в движение шток, а тот в свою очередь увлекает за собой затворный орган. Клапан открывается и начинает стравливать воздух наружу.
  • После удаления воздуха вода снова заполняет камеру корпуса прибора, заставляя поплавок переместиться вверх и закрыть сбросное отверстие. До следующего процесса удаления воздуха устройство находится в режиме ожидания.

В комплект некоторых моделей автоматических воздухоотводчиков входит переходник с внутренним подпружиненным клапаном. Его закрытие при демонтаже прибора происходит автоматически.

По конструктивному исполнению автоматические воздушники бывают 3-х видов:

  • трубные прямые — для установки на вертикальные стояки;
  • трубные угловые — монтируются на горизонтальных участках труб;
  • радиаторные — для алюминиевых и биметаллических батарей.

Где ставят клапаны и как монтируют

Для эффективного удаления воздушных пробок клапаны устанавливаться в местах наибольшей вероятности их скопления, а именно в:

  • самых высоких точках системы, в которые устремляется более лёгкий воздух;
  • на прямом подающем трубопроводе;
  • сепараторах, гребёнках;
  • в распределительных коллекторах систем «тёплый пол»;
  • теплообменнике отопительного котла;
  • на каждой линии подачи воды в коллектор;
  • перед расширительным бачком;
  • на линиях, образующих П — образные петли.

Устанавливается автоматический воздухоотводчик ниппелем вверх, иначе поплавок не будет работать.

Для присоединения к трубе используют клапан — отсекатель. Для ввинчивания воздухоотводчика применяют обычный рожковый ключ, так как корпус снизу имеет форму шестигранника.

Неисправности клапанов и способы устранения

Из-за низкого качества теплоносителя на игле клапана может скапливаться жёсткий налёт соли, который препятствует плотному перекрытию выпускного отверстия и клапан начинает подтекать. Чтобы это исправить необходимо:

  • открутить крышку корпуса:
  • зачистить запорную деталь и другие элементы узла;
  • собрать конструкцию прибора снова.

Ещё одной неисправностью может стать разрушение уплотнительной прокладки между крышкой и корпусом прибора. Вода в этом случае тоже сочится, но уже из-под крышки. Устраняется эта неисправность заменой кольца или дополнительной намоткой ленты — фум на резьбовую часть в корпусе.

Воздушный клапан ручного управления

Ручным воздушным клапаном является кран Маевского. Он представляет собой латунный корпус цилиндрической формы с наружной резьбой и сквозным отверстием, перекрытие которого осуществляется посредством винта с конусообразным концом. Проходное отверстие расположено в центре корпуса, а от него отходит калиброванный канал круглого сечения. При выкручивании винта происходит освобождение прохода в боковой канал, через который скопившийся воздух продвигается к выходному отверстию. После сброса газов винт закручивается в первоначальное положение.

Краны Маевского имеют различия по способу откручивания винта:

  • поворачивая головку штока специальным ключом;
  • несъёмной рукояткой;
  • шлицевой отвёрткой при наличии прямого паза (шлица) на головке штока.

Где правильно поставить и как смонтировать

Кран Маевского устанавливается с торца радиатора, в его верхней точке. Для этих целей батарея перекрывается кранами системы отопления, если таковых не имеется, вода сливается со всего контура. Затем из радиатора откручивается глухая пробка. На её место вкручивается пробка с резьбовым отверстием, а уже в неё вкручивается кран. При этом нужно соблюсти следующие условия:

  • спускное отверстие крана должно быть отвёрнуто от стены:
  • отводящий канал должен быть немного наклонён вниз, что позволит подставлять ёмкости для слива части воды.

Неисправности и способы устранения

Загрязнённость теплоносителя может привести к непроходимости спускного отверстия. Очистить его можно с помощью обычной иглы, освободив проход от засора.

Если из крана появляется течь, то его лучше сразу заменить.

Не способны держать давление только бракованные изделия или с повреждённой резьбой твёрдыми частицами. В обоих случаях лучшим выходом будет замена крана.

Как правильно выбрать клапан

При выборе модели автоматического воздушного клапана определяют соответствие его рабочих параметров (максимально допустимого уровня температуры и давления) характеристикам отопительной системы. Например, для системы обогрева частного дома высотой до 2 этажей подойдёт воздушник с рабочей температурой до 110ºС и давлением до 7 Бар.

Так же обращают внимание на материал, из которого изготовлен клапан. Желательно, чтобы это была именно латунь, а не дешёвое изделие из силумина, внешне похожего на латунный прибор, но быстро выходящее из строя.

Кран Маевского рекомендуется приобретать от известных производителей, гарантирующих отсутствие брака и как следствие аварийных ситуаций. Самая удобная и безопасная модель, та у которой винт имеет шлицу и откручивается отвёрткой, так как не всегда есть под рукой разводной ключ, а ручку могут повернуть оставшиеся без присмотра дети младшего возраста, что неизбежно приведёт к ожогам.

Своевременный сброс воздуха из системы теплоснабжения продлит срок службы отопительных приборов и поможет обеспечить комфортную температуру в квартире. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Загрузка...

vseotrube.ru

Клапан сброса воздуха из системы отопления


Сбросник воздуха

В статье показаны виды автоматических сбросников воздуха, разновидности клапанов системы отопления и разобран принцип работы сбросника.

Виды автоматических сбросников воздуха

Всего существует три разновидности этих приспособлений – невзирая на это, работа автоматического воздухоотводчика, а вернее ее принцип, остается неизменным. Во всех случаях применяется все тот же игольчатый клапан и все тот же поплавок, открывающий и закрывающий его – разница только в положении корпуса относительно присоединительного патрубка, т.е. резьбового соединения.

Прямой автоматический воздушный клапан для отопления. Наиболее распространенное приспособление для автоматического удаления воздуха. Он предназначен только для вертикальной установки – в смысле того, что если вы вдруг надумаете использовать его для батареи, то дополнительно понадобится уголок под 90 градусов. Оптимальная область их применения – это трубопроводы, а вернее их верхние точки, куда по всем законам физики устремляется образовывающийся в отоплении воздух. Если бы не подобные приборы, то сбрасывать воздух в самых верхних точках отопительных систем было бы очень неудобно. Кроме того, автоматическими сбросниками с прямыми присоединительными патрубками оснащается и некоторое оборудование систем отопления. К примеру, автоматический воздушный клапан является неотъемлемым элементом группы безопасности котла, в которую также входит манометр и взрывной клапан. Воздушниками еще оборудуются бойлеры косвенного нагрева и прочее оборудование, вверху которого возникает вероятность образования скоплений воздуха.

Читайте также:

    Виды автоматических сбросников воздуха
Угловой сбросник воздуха

Угловой сбросник воздуха. Если говорить коротко, то используются угловые воздушные автоматы там, где отсутствует возможность установить его прямого собрата – он может либо не помещаться в нужном месте, либо оборудование иметь боковой отвод с резьбой. В общем, ситуаций различных много, и перечислять их все не имеет никакого смысла, тем более что суть и принцип работы остаются без изменений – меняется только расположение выходного присоединительного патрубка с резьбой и, как результат, внешний вид автоматического крана Маевского. Очень важным условием правильного функционирования углового автомата для сброса воздуха является строго вертикальная установка его корпуса. Горизонтально и даже под наклоном с небольшим углом автомат не сможет работать адекватно – поплавок будет застревать и, как результат, удаление воздуха будет несвоевременным или оно вообще не будет производиться.

Автоматический воздухоотводчик для радиаторов. По сути, это разновидность углового автомата для удаления воздуха, хотя с виду этого и не скажешь – все эти нюансы спрятаны внутри корпуса. Наружная часть воздушника для батарей создается исходя из эстетических соображений. Кроме того, эти приспособления отличаются и диаметром присоединительного патрубка – на современные радиаторы они устанавливаются прямиком в батарею, без использования футорных гаек. На старые батареи они монтируются через футорку с проходным резьбовым отверстием, а для стальных конвекторов применяются специальные автоматы с полудюймовым патрубком.

Это и все разновидности, которыми может похвастаться автоматический воздушный клапан для систем отопления. В принципе, большего и не нужно, так как невзирая на различные условия установки, какой-нибудь из них все равно подойдет.

к содержанию ↑

Клапан на батарее отопления для сброса воздуха

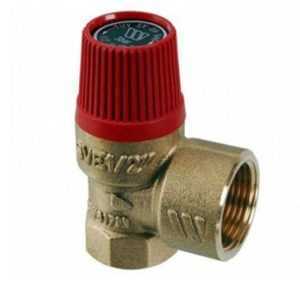

Предохранительный клапан

В большинстве моделей современных котлоагрегатов производители предусматривают систему безопасности, «ключевой фигурой» которой является предохранительная арматура, включенная прямо в теплообменник котла или в его обвязку.

Назначение предохранительного клапана в системе отопления заключается в предотвращении повышения давления в системе выше допустимого, которое может привести: к разрушению труб и их соединений; протечкам; взрыву котельного оборудования Конструкция данного рода арматуры проста и незатейлива.

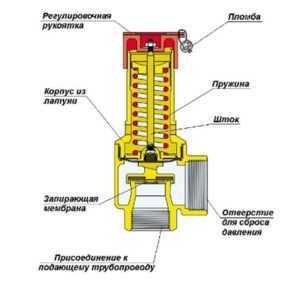

Прибор состоит из латунного корпуса, в котором размещена подпружиненная запирающая мембрана, соединенная со штоком. Упругость пружины является главным фактором, который

удерживает мембрану в запертом положении. Регулировочной рукояткой производится настройка силы сжатия пружины.

При давлении на мембрану выше установленного, пружина сжимается, она открывается и происходит сброс давления через боковое отверстие. Когда давление в системе не сможет преодолевать упругость пружины, мембрана займет исходное положение.

Совет: Приобретайте предохранительное устройство с регулировкой давления от 1, 5 до 3,5 Бар. В это диапазон попадает большинство моделей твердотопливного котельного оборудования.

к содержанию ↑
Воздухоотводчик

Воздушные пробки. Как правило, у их появления есть несколько причин:

  • закипание теплоносителя;
  • большое содержание воздуха в теплоносителе, автоматически добавляющегося напрямую из водопровода;
  • В результате подсоса воздуха через негерметичные соединения.

Результатом воздушных пробок является неравномерный прогрев радиаторов и окисление внутренних поверхностей металлических элементов СО. Клапан сброса воздуха из системы отопления предназначен для отвода воздуха из системы в автоматическом режиме.

Конструктивно, воздухоотводчик представляет собой полый цилиндр, выполненный из цветного металла, в котором расположен поплавок, соединенный рычагом с игольчатым клапаном, который в открытом положении соединяет камеру воздушника с атмосферой.

В рабочем состоянии внутренняя камера устройства заполнена теплоносителем, поплавок поднят, а игольчатый клапан перекрыт. При попадании воздуха, который поднимается в верхнюю точку устройства, теплоноситель не может подняться в камере до номинального уровня, а следовательно, поплавок опущен, прибор работает в выпускном режиме. После выхода воздуха, теплоноситель поднимается в камере данного рода арматуры до номинального уровня, а поплавок занимает штатное место.

к содержанию ↑

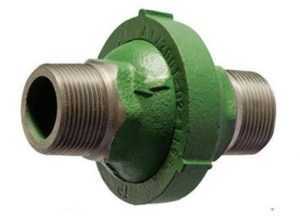

Обратный клапан

В самотечный СО есть условия, при которых теплоноситель может поменять направление движения. Это грозит повреждением теплообменника теплогенератора вследствие его перегрева. То же может случиться и в достаточно сложных СО с принудительным перемещением теплоносителя, когда вода, через обходную трубу насосного узла попадает обратно в котел. Механизм действия обратного клапана в системе отопления достаточно прост: он пропускает теплоноситель только в одну сторону, блокируя его при движении обратно.

Существует несколько типов данного рода арматуры, которая классифицируется по конструкции запирающего устройства:

  1. тарельчатый;
  2. шаровый;
  3. лепестковый;
  4. двустворчатый.

Как уже понятно из названия, в первом типе в качестве запирающего устройства выступает стальной подпружиненн

www.teplo-ltd.ru

Автоматический воздухоотводчик, - как работает, почему течет

Еще не появились автоматические воздухоотводчики, которые бы не подтекали периодически. Что в общем-то не сложно устранить на время. Почему текут, как с этим бороться, а также зачем нужны такие устройства в отоплении, и как их использовать правильно…

Зачем нужен воздухоотводчик

В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один — автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.

Это обеспечивает работоспособность системы, предотвращает завоздушивание. В завоздушенной системе теплоноситель нормально не движется, оборудование работает не стабильно, слышны шумы, хлопки — маленькие гидроудары. Оборудование, насосы быстрее изнашиваются.

Или воздушная пробка остановит движение теплоносителя полностью.
Без небольшого устройства – автоматического воздухоотводчика, — система не будет нормально работать — произойдет завоздушивание.

Откуда в отоплении воздух и как он удаляется

Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.

Чтобы удалить воздух нужно во многих характерных местах системы поставить воздухоотводчики, а в самых важных точках, где вероятно скапливание воздуха, — автоматические. Чтобы оперативно, постоянно стравливать газ.

Делают и сепараторы — участки трубы со значительной разницей в диаметре. На участке, где давление понижается (движение жидкости ускоряется) выделяются пузырьки воздуха, затем они скапливаются на расширении — где и отводятся описываемым устройством.

Конструкция автоматического воздухоотводчика

В основе устройства — корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, — выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна — всегда строго вертикальная установка, только в таком положении работает устройство.

Возможна и уголковая конструкция — т.н. радиаторный автоматический воздушный стравливатель, который вкручивается в торец конструкции, обычно вместо пробки радиатора.

В каких местах находятся

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.

Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, — ручными устройствами для стравливания воздуха.
Они устанавливаются в торце каждого радиатора.

Где располагать — точки автоматического стравливания воздуха

В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

  • На гидрострелке.
  • На каждом коллекторе, в том числе и теплого пола.
  • На высоких, П-образных нестандартных отводах, например, на обводе двери.
  • В верхней точке магистрали каждого этажа в многоэтажных здания.

Оборудование радиаторов кранами Маевского

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского.
При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух.
В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

Почему течет

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.

Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления.
Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук.

Как устанавливать

В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана — строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы — 1/2 дюйма.

В полипропиленовых трубопроводах впаивается свой тройник с металлической резьбой.
Гребенка группы безопасности предусматривает свой отвод.
Но воздухоотводчик течет, — как же его разбирать, не спуская теплоноситель с системы?

Применение отсечных клапанов

Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.

Достаточно установить под прибор отсечной клапан.
Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.
Рекомендуется не экономить и применять отсечные клапана.

teplodom1.ru

Клапан для спуска воздуха из системы отопления


Клапан сброса воздуха из системы отопления

Каждый городской житель не понаслышке знает о главном враге системы отопления. Всякий раз с началом отопительного сезона только и слышатся разговоры о том, что надо спускать воздух. Хорошо, когда об этом озаботились ещё на этапе монтажа, и были заранее установлены воздухоотводчики для систем отопления.

Воздухоотводчик на радиаторе отопления

Откуда воздух в системе?

Источников попадания воздуха в систему может быть множество – при первичном заполнении водой, из-за подсоса через некачественные уплотнения, из-за подпитки водой и т.д. Один из основных его поставщиков – сама вода. В ней содержится много растворенного кислорода, а при нагреве, снижении скорости движения и уменьшении давления его растворимость падает, и он выделяется в атмосферу, из-за чего обязательно надо проводить удаление воздуха из системы отопления.

Выделяющийся воздух поднимается вверх и скапливается в местах, где затруднено его прохождение, образуя воздушные пробки и препятствуя нормальной циркуляции воды.

Вот для уничтожения таких пробок и производится установка воздухоотводчиков, для системы отопления они обычно ставятся в определенных местах, как показано на рисунке.

Установка воздухоотводчиков в системе отопления

О типах воздухоотводчиков

Как подобрать воздушный клапан

Содержание:

За нормальное функционирование системы водяного отопления отвечает множество различных элементов, являющихся неотъемлемой частью схемы любой сложности. Один из таких элементов — воздушный клапан для отопления, представляющий собой небольшую, но очень важную деталь простой конструкции. В данной статье будет рассмотрено, как правильно выбрать этот элемент в зависимости от места установки.

Назначение и виды воздухоотводчиков

О назначении устройства нетрудно догадаться по его названию. Элемент применяется в схеме с целью удаления воздуха из системы или отдельных приборов и агрегатов, который там появляется при таких обстоятельствах:

  • во время заполнения всей сети трубопроводов или отдельных ветвей системы водой
  • в результате подсоса из атмосферы вследствие различных неисправностей
  • в процессе эксплуатации, когда растворенный в воде кислород постепенно переходит в свободное состояние.

Для справки. В промышленных котельных подпиточная вода перед попаданием в котел проходит стадию деаэрации (удаление растворенного воздуха). В результате водопроводная вода, изначально содержащая до 30 г кислорода на 1 м3, становится пригодной к эксплуатации с показателем менее 1 г / м3. Однако подобные технологии достаточно дороги и не применяются в частном домостроении.

Задачей воздухоотводчика является спуск воздуха из системы отопления во избежание образования воздушных пробок. Последние серьезно препятствуют свободной циркуляции жидкости, из-за чего одни участки системы могут перегреваться, а другие наоборот остывать. Кроме воздуха в трубопроводах могут скапливаться и другие газы. Например, при высоком содержании растворенного кислорода в теплоносителе процесс коррозии стальных труб и деталей котла значительно ускоряется. Происходит химическая реакция с выделением свободного водорода.

В нынешних схемах домовых систем отопления применяется 2 вида воздушников, отличающихся по конструкции:

  • ручные (краны Маевского)
  • автоматические (поплавковые).

Каждый из этих видов устанавливается в различных местах, где есть опасность возникновения воздушной пробки. Краны Маевского имеют традиционное и радиаторное исполнение, а конфигурация автовоздушников бывает прямой и угловой.

Рекомендации по выбору воздушного клапана

Теоретически во всех необходимых местах можно ставить автоматический клапан для выпуска воздуха. Но на практике сфера применения автоматов ограничена по многим соображениям. Например, устройство крана Маевского проще и не имеет движущихся частей, поэтому он надежнее. Ручной кран представляет собой цилиндрический корпус из водопроводной латуни с наружной резьбой. Внутри корпуса проделано сквозное отверстие, проход в котором перекрывает винт с коническим окончанием.

От основного отверстия, расположенного по центру, отходит круглый калиброванный канал. При выкручивании винта между этими двумя каналами появляется сообщение, благодаря чему воздух покидает систему. Во время эксплуатации винт полностью закручен, а чтобы сбросить газы из системы, достаточно открутить его на пару оборотов отверткой или даже рукой.

В свою очередь, автоматический воздушный клапан – это полый цилиндр, внутри которого находится пластмассовый поплавок. Рабочее положение устройства – вертикальное, внутренняя камера заполнена теплоносителем, поступающим через нижнее отверстие под воздействием давления в системе. Поплавок механически прикреплен к игольчатому выпускному клапану посредством рычага. Газы, поступающие из трубопроводов, постепенно вытесняют воду из камеры и поплавок начинает опускаться. Как только жидкость будет полностью вытеснена, рычаг откроет клапан и весь воздух быстро покинет камеру. Последняя тут же снова наполнится теплоносителем.

Внутренние движущиеся части автоматического воздухосбрасывателя постепенно покрываются накипью, а рабочие отверстия заиливаются. Вследствие этого механизм заедает, а газы выходят медленно, через узел с иглой начинает протекать вода. Такой воздуховыпускной клапан проще заменить, чем отремонтировать. Отсюда вывод: автовоздушники ставятся только в тех местах, где без них никак не обойтись. Они подбираются для:

  • группы безопасности котла, где температура теплоносителя наиболее высокая
  • высших точек вертикальных стояков, куда поднимаются все газы
  • распределительного коллектора теплых полов, где скапливается воздух из всех греющих контуров
  • петель П-образных компенсаторов из полимерных труб, повернутых кверху.

При выборе устройства следует обратить внимание на 2 параметра: максимальная рабочая температура и давление. Если речь идет о схеме обогрева частного дома высотой до 2 этажей, то в принципе подойдет любой автоматический клапан для спуска воздуха. Минимальные параметры воздушников, предлагающихся на рынке, следующие: рабочая температура до 110 ºС, диапазон давлений, в котором прибор работает эффективно – от 0.5 до 7 Бар.

В коттеджах повышенной этажности циркуляционные насосы могут развивать более высокое давление, так что при подборе нужно ориентироваться на их показатели. Что касается температуры, то в сетях частных жилищ она редко превышает 95 ºС.

Совет. Специалисты – практики рекомендуют приобретать автовоздушники с выхлопным патрубком, направленным вверх. По отзывам аппарат с боковым выходом начинает протекать гораздо чаще.

www.teplo-ltd.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
