Клапан избыточного давления: виды, устройство, принцип работы и монтаж аварийного клапана для воды

alexxlab | 04.04.2019 | 0 | Разное

Содержание

принцип работы, виды, особенности выбора

На чтение 5 мин.

Клапаны сброса избыточного давления применяются в системах отопления для их защиты от повреждений в критических режимах работы. Позволяют предотвратить дорогой ремонт оборудования за счёт сброса из системы циркуляции избыточного давления. Отличаются повышенной надёжностью, неприхотливы в эксплуатации, просты в монтаже.

Клапан сброса давленияКлапан сброса давленияКлапан сброса избыточного давления

Что такое клапан сброса избыточного давления?

При проектировании отопительных систем важно устанавливать клапаны для сброса избыточного давления воды. Оборудование и все элементы рассчитаны на определённые механические нагрузки. В случае превышения номинальной величины контролируемого параметра они работают на предельных режимах, что негативно сказывается на сроке их эксплуатации. Обеспечивают оптимальные условия эксплуатации систем.

Устройство аварийного сброса может использоваться для следующих целей:

  • удаления из системы избыточного количества теплоносителя, повышаемого в результате его чрезмерного нагрева;
  • контроля давления — среднего или предельного.

Принцип работы

Принцип работы механизма основан на детектировании гидродинамического давления механическим способом и его сбросе до заданных параметров. Конструктивно это реализуется так: в металлическом корпусе расположен шток с мембранным клапаном, закреплённый в определённом положении пружиной.

При повышении давления пружина сжимается, мембрана приподнимается и часть теплоносителя сбрасывается. После нормализации параметров теплоносителя пружина разжимается и перекрывает патрубок для сброса.

Контроль может быть реализован механическим или автоматическим способом. Для правильной работы устройства важно исключить установку запорной арматуры или другого оборудования на контрольном участке трубы.

Технические характеристики

Имеют следующие технические параметры:

  • площадь проходного сечения — от 600 до 1800 см2;
  • погрешность контроля — от заданной величины на ±0,2 кПа;
  • рабочая среда — газовая, жидкая;
  • материал корпуса — сталь, латунь, бронза, заслонки — сталь или текстолит, уплотнителя — силикон, подшипника заслонки — фторопласт;
  • положение клапана — горизонтальное, вертикальное с отверстием вверх или вниз;
  • масса — от 6,4 до 16,8 кг.

Виды и конструкция

Аварийные клапаны сброса давления состоят из следующих конструктивных элементов:

  • литого металлического корпуса;
  • пружины;
  • запорного тарельчатого элемента;
  • рычага управления тарелью;
  • предохранительного рычага блокировки;
  • регулятора сжатия пружины;
  • опциональных деталей — счётчиков, кнопок управления, барометров, цифровых датчиков.

По способу подключения к трубам бывают следующих видов:

  • резьбовые — на патрубках нарезана наружная резьба стандартных размеров;
  • фланцевые с болтовым соединением — применяются для установки на промышленном оборудование;
  • приварные — обеспечивают максимальную герметичность стыковочных швов, несъёмные.

Типы предохранительных устройств по принципу работы:

  • прямого действия — теплоноситель напрямую контактирует с пружинным механизмом;
  • непрямого — применяется промежуточный элемент, оказывающий давление на пружину.

По способу нагрузки на мембрану:

  • пружинные;
  • рычажно-грузовые;
  • магнитно-грузовые.

Пружинные

Конструкция пружинной модели — литой корпус, внутри которого закреплён шток с пружиной, запорной мембраной и регулировочным винтом. Мембрана, контактирующая с агрессивными средами, дополнительно покрывается полимерным слоем.

Пружинный клапан Пружинный клапан Пружинный клапан сброса давления

Рычажно-грузовые

Вместо пружины в данной конструкции используется противовес с грузом. Когда давление на мембрану смещает равновесное положение рычага, срабатывает клапан. Обладает большей надёжностью, чем пружинная конструкция, регулировка нагрузки менее точная.

Высокую герметичность удаётся получить при использовании в конструкции двух сёдел и больших по величине грузов. Внутри корпуса расположено 2 затвора, работающих параллельно. Скорость срабатывания при этом увеличивается, а длина рычагов уменьшается.

Преимущества и недостатки

Сбросной клапан обладает рядом следующих преимуществ:

  • исключает гидроудары, скачки давления;
  • не допускают появление воздушных пробок в системе транспортировки жидких сред;
  • простая конструкция, которую легко обслуживать и ремонтировать;
  • относительно невысокая стоимость;
  • возможность автоматического контроля и сброса давления;
  • простая технология установки;
  • неприхотливость к условиям эксплуатации;
  • не требуют частого обслуживания.

Недостатки:

  • наличие погрешности срабатывания;
  • повышенный износ ответственных деталей;
  • ограниченный срок эксплуатации.
Простая конструкцияПростая конструкцияПростая конструкция клапана

Как выбрать арматуру

Выбор клапана основан на технических параметрах подключённого оборудования, рабочего давления системы, требований проектной документации.

Вентили экстренного сброса давления выбирают на основе следующих критериев:

  • сечения трубопровода;
  • типа и свойств перекачиваемого вещества;
  • температуры транспортируемой среды;
  • номинального и предельного давления;
  • максимальной высоты, на которую способен подниматься шток клапана.

По давлению выбор нужно осуществлять следующим образом:

  • в системах с низким рабочим давлением до 1 бара следует подключать клапаны 1,5 бар;
  • к котлам газовым и твердотопливным 1–2 бара — защитное устройство, рассчитанное на 3 бара;
  • водяное нагревательное оборудование до 4 бар необходимо оснащать клапанами на 6 бар;
  • на котлы до 8 бар нужно монтировать устройства на 10 бар.

Нижний предел срабатывания клапана наступает в случае превышения рабочего давления на 10% от номинального, а закрытие — при понижении на 20%. Поэтому рекомендуется приобретать конструкции с оптимальным запасом по предельному давлению 20–25%.

Правила монтажа и эксплуатации прибора

Для максимальной защиты системы от избыточного давления необходимо соблюдать правила по установке и эксплуатации сбросного клапана:

  • подключение выполняют на выходном патрубке отопительного оборудования;
  • для монтажа выбирают максимально высокую точку трубопровода;
  • сбрасывающий патрубок обязательно соединяют с отводящим каналом, подключённым к системе канализации;
  • диаметр пропускного отверстия клапана должен по площади соответствовать внутреннему диаметру трубы;
  • расположение устройства контроля располагают в доступном для обслуживания месте;
  • рекомендуется использовать быстросъёмные соединения;
  • если нужно соединить трубы после установленных клапанов, то диаметр выходной части должен быть равным или превышать площадь их сечений;
  • при монтаже двух устройств сброса давления сечение трубы суммарно на 25% должно превышать площади пропускных отверстий;
  • между котлом и клапаном запрещается устанавливать врезки и ответвления коммуникаций;
  • после монтажных работ нужно убедиться в открытии клапана при заданных параметрах;
  • обслуживание следует проводить строго в соответствии с требованиями производителя.

При длительной эксплуатации на внутренних поверхностях образуются засоры, которые могут негативно влиять на время срабатывания клапана. Важно использовать специальные растворы для их очистки. Подойдут спиртовые или уксусные растворы для этих целей.

Если были замечены подтёки на корпусе, то устанавливать заглушки категорически запрещено, так как это может привести к аварийным последствиям. Нужно выполнить оперативную замену устройства, подобрав правильные параметры.

Для контроля состояния, настройки и проверки работоспособности клапана нужно пользоваться показаниями манометров, датчиков температуры и других приборов. Это позволит не привлекать специалистов, а решать все необходимые задачи самостоятельно.

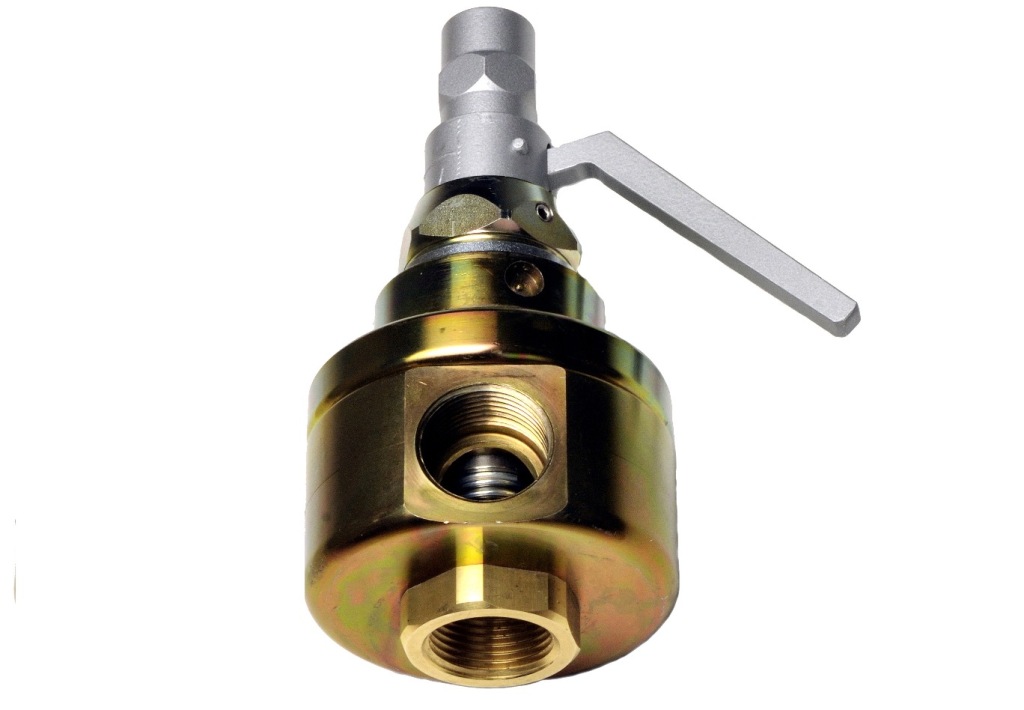

Клапан сброса избыточного давления, пожаротушения : устройство

autorAnna date25.11.2019 Клапан сброса избыточного давления, пожаротушения
картинка

Здравствуйте, дорогие мои читатели.

Сегодня мы с вами узнаем, зачем нужен и где применяется клапан сброса избыточного давления.

Когда мы должны использовать это изделие в пожаротушении, и как выбрать подходящий клапан.

Поговорим о принципе работы устройства.

Содержание статьи

Клапан сброса избыточного давления

Из названия прибора понимаем, что он используется для регулирования уровня давления в трубопроводной сети.

Но давайте начнем с определения и выясним, что такое клапан избыточного давления.

Это предохранительная арматура, которая монтируется на участке трубопровода для защиты трубопроводной магистрали от повышенного давления.

Ведь если давление чрезмерно высокое, то оно провоцирует выход из строя оборудования – протечки,

разрушение пластиковых элементов и даже взрыв теплообменника.

Клапан сброса избыточного давления, пожаротушения

Все это аварийные ситуации, поэтому такой клапан еще называют аварийным, а также подрывным, спускным, защитным, сбросным.

Сокращенная аббревиатура у названия – КСИД.

Так, пока рабочие параметры системы в норме, такой клапан отдыхает.

Как только давление повышается до критической отметки – он немедленно приводится в действие.

Клапан сброса избыточного давления, пожаротушения

А давление повышается в основном по двум причинам:

  1. резкий скачок температуры или парообразование;
  2. сбой в работе автоматического устройства регулирования давления.

Где применяются

Наш прибор успешно применяется для предотвращения повышения давления в трубопроводных магистралях различного назначения.

  • Вентиляция. Заставляет воздушные потоки двигаться только в определенном направлении.
  • Водоснабжение. Препятствует образованию в трубах гидравлического удара.
  • Системы отопления. При тепловом расширении выводит из нагревательного прибора излишний объем теплоносителя, предотвращая протечки.
  • Газоснабжение, пожаротушение, подача сжатого воздуха и прочие виды трубопроводной магистрали.

То есть, устройство в аварийной ситуации выпускает часть жидкости или газа из трубы для стабилизации давления.

Клапан сброса избыточного давления, пожаротушения

Например, клапан сброса избыточного давления в пожаротушении

выбрасывает избыток огнетушащего газа при срабатывании газовой АУПТ.

Избыточная часть ГОТВ для тушения огня уходит из трубопровода, и давление снова приходит в норму.

В системе отопления, например, образование лужи под самим клапаном

свидетельствует о чрезмерном скачке давления и факте срабатывания устройства.Клапан сброса избыточного давления, пожаротушения Кроме удаления избыточного количества воды, ОТВ либо другого компонента,

это оборудование также используют для контроля предельного или среднего давления в системе.

Из чего состоят

Для чего клапан избыточного давления используется, и где он нужен, мы с Вами поняли.

Давайте выясним, из каких конструктивных элементов состоит наш прибор.

  • Пружина.
  • Рычаг управления тарелью.
  • Регулятор сжатия пружины.
  • Предохранительный рычаг блокировки.
  • Тарельчатый запорный элемент.
  • Металлический литой корпус.
  • Опциональные компоненты – барометры, управляющие кнопки, цифровые датчики, счетчики.

Клапан сброса избыточного давления, пожаротушения

Как работают

Принцип работы у нашего аппарата очень простой.

Клапан избыточного давления работает по принципу определения гидродинамического показателя давления и его сброса до заданного значения.

Клапан сброса избыточного давления, пожаротушения Это можно описать так.

  1. Шток с мембраной, расположенный в металлическом корпусе, закреплен пружиной в определенном положении.
  2. Когда давление повышается, сжимается пружина.
  3. Поднимается мембрана, и порция ГОТВ выходит из трубы.
  4. После того, как давление нормализуется, пружина разжимается.
  5. Мембрана опускается вниз, закрывая сбросный патрубок.
  6. Контроль избыточного огнетушащего состава в трубопроводе может быть автоматическим или механическим.

Важно! Для работоспособности КСИД не устанавливайте запорную арматуру или другие узлы на контрольном участке трубопровода.

Клапан сброса избыточного давления, пожаротушения

Рабочие параметры

Это технические параметры прибора и среды.

Клапан сброса избыточного давления КСИД имеет следующие рабочие показатели.

  • Корпус – бронзовый, стальной, латунный, пластиковый, заслонка – стальная или из текстолита, подшипник заслонки – из фторопласта, уплотнитель – силиконовый.
  • Погрешность контроля – от заданного значения на ±0,2 кПа.
  • Проходное сечение – 600-1800 см2.
  • Рабочая среда – жидкость, газ.
  • Масса – 6,4-16,8 кг.
  • Положение клапана – вертикальное с нижним или верхним отверстием, горизонтальное.

Клапан сброса избыточного давления, пожаротушения

Какими они бывают

Здесь мы выделим несколько классификаций.

Во-первых, разберем их по принципу работы.

  1. Клапаны непрямого действия. Рабочая среда давит на пружину через промежуточный конструктивный элемент.
  2. Клапаны прямого действия. Огнетушащее вещество контактирует с пружиной напрямую.

Клапан сброса избыточного давления, пожаротушенияВо-вторых, предохранительные устройства КСИД различаются по способу крепления к участку трубопровода.

  1. Приварные. Это несъемные элементы, герметичность стыковочных швов здесь самая высокая. Довольно сложны в установке.
  2. Фланцевые. Имеют болтовое соединение, монтируются на промышленном оборудовании.
  3. Резьбовые. Крепятся к патрубкам, которые имеют наружную резьбу стандартного размера.

Клапан сброса избыточного давления, пожаротушенияНаконец, выделим предохранительные клапаны по приводу,

то есть по методу прижимания запорного механизма к седлу прибора.

  1. Пружинные. Здесь запор удерживается в закрытом положении пружиной. Ее выбирают так, чтобы избыточный напор смог отжать запорный механизм от седла. Со временем пружина немного ослабевает, поэтому порог срабатывания может изменяться.
  2. Рычажно-грузовые. Груз подвешивается на конце специального рычага. Под воздействие силы притяжения он просто прижимается вниз. Достоинство клапана — стабильность пороговой величины сброса в течение длительного времени. Часто используются в стационарных компрессорах большой мощности.
  3. Электромагнитные. Здесь в качестве привода применяется соленоид. Он прижимает запорный механизм к седлу. Датчик давления в этом случае можно расположить рядом с затвором или на большом удалении от него. Такие клапаны работают в составе АУПТ и часто дополнительно оснащаются пружиной. Если отсутствует подача электричества или потеряна связь с прибором управления, то прибор работает как пружинный механизм.

Клапан сброса избыточного давления, пожаротушенияКСИД может быть в составе группы безопасности (воздухоотводчик, манометр) или монтироваться на трубу отдельно.

Но не всегда, дорогой читатель, мы сможем найти пружинный или рычажно-грузовой клапан с нужным значением срабатывания.Клапан сброса избыточного давления, пожаротушения В этом случае допускается применять прибор с близкими параметрами,

либо приобрести регулируемый клапан избыточного давления, к примеру, на 1,5 Бар.

Для регулировки пружинного механизма применяется регулировочный винт,

а рычажно-грузового устройства – передвижение груза к корпусу или к концу рычага.

Где поставить КСИД

Как любой прибор, сбросной клапан имеет свои правила монтажа.

Клапан сброса избыточного давления, пожаротушения Приводим их ниже.

  • Чтобы удалить остатки жидкого ОТВ, на выходном патрубке клапана предусматривается сливная трубка. Можно использовать соединение с канализационной системой или обратной трубой. Сброс избыточного газового давления должен происходить в атмосферу, либо в помещение или коридор, где нет постоянного персонала.
  • До КСИД запрещено монтировать краны, задвижки и прочую запорную арматуру.
  • Клапан должен располагаться в самой верхней точке замкнутой трубопроводной сети.
  • Для газового пожаротушения необходимо точно знать суммарную минимальную площадь всех открытых проемов помещения.

Что касается систем дымоудаления и вентиляции, то здесь также возможна установка сбросных клапанов.

В системе дымоудаления клапан избыточного давления служит для естественного притока воздуха в охраняемое помещение.

Клапан сброса избыточного давления, пожаротушения Согласно п. 8.8 СП 7.13130.2013, применять КСИД можно в противопожарном исполнении с необходимым пределом огнестойкости.

В системах вентиляции предусматриваются шахты с клапанами дистанционного или автоматического пуска.

При реализации газо-дымоудаления после тушения пожара руководствуйтесь СП 5.13130.2009 и СП 7.13130.2009.

Клапанами КСИД рекомендуется управлять от управляющего прибора газовой АУПТ.Клапан сброса избыточного давления, пожаротушенияОбязательно периодически проверяйте состояние механизма у пружинного клапана.

Нередки случаи спайки стенок корпуса с тарелкой, что влечет за собой несвоевременное срабатывание устройства.

Если клапан срабатывает часто (около 7-ми раз) рекомендована его плановая замена.

Помимо этого, при монтаже клапана учтем следующие особенности.

  • Правильное соединение.
  • Соответствие эксплуатационных и технических характеристик.
  • Используйте традиционную паклю для труб (уплотнитель ФУМ может не выдержать повышенной температуры).

На заметку. Если клапан протекает, монтировать на него заглушку не допускается! В этом случае необходимо заменить КСИД.

Клапан сброса избыточного давления, пожаротушения

Расчет избыточного давления

Что это такое и зачем это нужно?

Расчет пропускной способности клапана избыточного давления производится согласно Приложению З СП 5.

Он предполагает расчет минимальной суммарной площади отрытых проемов для помещений с установленной газовой АУПТ. Клапан сброса избыточного давления, пожаротушенияПриложение З как раз и приводит нам методику расчета.

Эта методика дает нам ответ, нужен монтаж КСИД или нет.

Для примера приводим расчеты минимальной площади открытых проемов помещений разных объемов при использовании сжиженного газа.

Во всех этих случаях установка КСИД не требуется.Клапан сброса избыточного давления, пожаротушенияИз таблицы мы видим, что для избежания монтажа КСИД нам нужна большая величина негерметичности помещения.

Что запомнить

Традиционно, дорогие читатели, запишем главные тезисы нашего обзора клапана сброса избыточного давления.

  • Устройство монтируется на трубопроводе и предохраняет систему от избыточного давления.
  • Используется в системах отопления, вентиляции, пожаротушения и других трубопроводных сетях.
  • Различают пружинный, рычажно-грузовой и электромагнитный клапан.
  • Необходимость монтажа КСИД в составе газовой АУПТ определяется методикой из Приложения З СП 5.13130.2009.
  • Запрещается установка запорной арматуры рядом с КСИД на контрольном участке трубы.
  • Может применяться в системах дымоудаления после тушения пожара.
  • Основные технические свойства, устройство и принцип работы содержит паспорт клапана избыточного давления.

Для правильного выбора, установки и использования КСИД руководствуйтесь, уважаемые читатели, приведенными советами.

До встречи в следующей статье!

Понравилась статья ? Поделитесь с друзьями!

Клапан сброса избыточного давления в противопожарном исполнении

КПВ.01(02,03) КИД — клапан избыточного давления в противопожарном исполнении, предназначен для открытия проемов в ограждающих конструкциях тамбур-шлюзов и других помещений с целью контролируемого сброса давления, принятого избыточным в обслуживаемой этим клапаном зоне, а также для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией.

Применение клапанов регламентируется Сводом Правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».

Предел огнестойкости клапанов:
  • КПВ.01 КИД - EI 60;
  • КПВ.02 КИД - EI 90;
  • КПВ.03 КИД - EI 120;

Клапаны КПВ.01(02,03) КИД выпускаются в общепромышленном и морозостойком исполнении:
  • «стенового» типа с одним присоединительным фланцем
  • «канального» типа с двумя присоединительными фланцами
Клапаны КПВ.01(02,03) КИД изготавливаются из оцинкованной стали и только прямоугольного сечения.
Заслонка клапана КИД заполняется термоизоляционным материалом. Внутри корпуса установлен пружинный механизм настройки давления начала открытия клапана, регулировка данного механизма осуществляется во время пусконаладки противодымной вентиляции.

Клапаны КПВ.01(02,03) КИД сохраняют работоспособность только при их вертикальной установке (проходящий поток – горизонтальный), при этом оси вращения лопаток должны быть параллельны полу, а пружинный механизм должен находиться ниже осей вращения лопаток.

Работоспособность клапанов КПВ.01(02;03) КИД в морозостойком исполнении обеспечивается специальными мерами, которые препятствуют обледенению периметра соприкосновения створки и корпуса, в том числе и в осевых узлах.

Рабочее давление клапанов КПВ.01(02;03) КИД от 20 до 150 Па.

Вид климатического исполнения клапанов КПВ.01(02;03) КИД:
  • в общепромышленном исполнении – У3 по ГОСТ 15150-69.;
  • в морозостойком исполнении – УХЛ2 по ГОСТ 15150-69;


Скачать: Клапан избыточного давления КПВ.01(02;03)КИД

Клапан избыточного давления КИД - Каталог

Уникальная гарантия на все противопожарные клапаны - 5 лет!

Клапан избыточного давления КИД является нормально закрытым.

Клапан избыточного давления КИД

Клапан противопожарный избыточного давления КИД предназначен для поддержания требуемого избыточного давления от 20 до 150 Па в помещениях тамбур-шлюзов, лестничных клеток, лифтовых шахт и др., а также для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией, согласно требованиям СП 7.13130.2013.

Вид климатического исполнения и категория размещения УХЛ4 по    ГОСТ 15150. Предельные значения рабочей температуры окружающего воздуха от +1°С до +35°С при условии отсутствия прямого воздействия атмосферных осадков.

Клапан выпускается прямоугольного сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.

Клапан работоспособен только в вертикальном положении, при этом сторона B должна располагаться параллельно полу.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности, местных отсосах взрывопожароопасных смесей.

Клапан изготовлен из оцинкованной стали.

Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции №1 и секции №2 корпуса, заслонок (клапан многостворчатый)и пружинного привода. Перепад давления на закрытой двери тамбур-шлюза, а также возврат заслонок в закрытое положение при падении давления настраивается на клапане непосредственно при испытаниях противодымной системы при помощи регулировки пружин.



Клапан избыточного давления (OPV) - Coffeetime

Клапан избыточного давления (OPV), также известный как расширительный клапан, часто игнорируется, но является очень важной частью вашей машины. Вибрационные насосы производят нерегулируемое давление около 15-18 бар, в зависимости от типа. Это слишком много для наилучшей экстракции эспрессо. К сожалению, слишком много машин имеют полностью нерегулируемые насосы (они, как правило, находятся в более дешевом сегменте рынка). Однако некоторые из более дорогих и популярных моделей также не имеют реальной возможности регулировать давление или фиксированного OPV, который нельзя регулировать.

Это важно, так как при чтении этой статьи вы должны понимать, что, хотя некоторые клапаны OPV лучше других, это не означает, что эти производители производят машины, которые являются «неисправными» или «некачественными», если они содержат OPV, который не является возможно, не хуже других. Если OPV выполняет свою работу и регулирует давление в соответствии с тем, что производитель устанавливает на заводе… тогда он соответствует опубликованным спецификациям. Если вам нужна машина, которая может регулироваться до 9-10 бар, вам необходимо понимать ограничения некоторых клапанов OPV, устанавливаемых на различные машины.

Я написал небольшую статью (щелкните изображение файла .pdf) с фотографиями для тех, кто хочет больше узнать об этой важной области вашей машины.

Я получил несколько умных и хорошо продуманных отзывов о статье об ОПВ и решил, что должен включить их ниже. В нем есть ряд веских аргументов, и его стоит рассмотреть в сочетании с любым оборудованием, установленным на вашей машине.

Я только что перечитал вашу статью про ОПВ.Замечательная работа, к которой я направил нескольких своих друзей. Ваши комментарии относительно качества и отсутствия возможности регулировки в отношении Fluidotech OPV вызвали у меня беспокойство, поскольку мой новый Dalla Corte mini поставлялся как с насосом Fluidotech, так и с OPV. Однако, вопреки ожиданиям, у меня не было проблем с его корректировкой. На самом деле, чтобы получить 9 бар (10 при использовании манометра pf), мне пришлось немного повернуть его.

После некоторого размышления я думаю, что нашел объяснение как проблем Fluidotech при установке на машины Brewtus, так и того, почему он, кажется, работает на Dalla Corte.Посмотрите на прилагаемые профили давления заваривания насосов Fluidotech и Ulka соответственно. В то время как Ulka max составляет около 15-16 бар, а затем имеет довольно прямую кривую вниз примерно под 45 градусов, Fluidotech оказывает максимальное давление 12 бар и имеет гораздо более крутую кривую вниз.

Таким образом, OPV, используемый в сочетании с насосом ULKA, который используется в Brewtus, должен будет сбрасывать гораздо больше воды, чем тот, который используется в сочетании с насосом Fluidotech. Таким образом, проблема не обязательно в том, что Fluidotech OPV не может его разрезать, а в том, что они никогда не предназначались для использования с насосами ULKA компании CEME.Исходя из моей первоначальной серии измерений с помощью манометра, максимальное давление кажется одинаковым каждый раз, с устойчивым нарастанием и без дрожания. Однако покажет, выдержит ли он испытание временем….

,

% PDF-1.5 % 47 0 объект > endobj Xref 47 131 0000000016 00000 н. 0000003650 00000 н. 0000003808 00000 п. 0000003842 00000 н. 0000004466 00000 н. 0000004596 00000 н. 0000004730 00000 н. 0000004865 00000 н. 0000004997 00000 н. 0000005131 00000 п. 0000005263 00000 п. 0000005397 00000 н. 0000005532 00000 н. 0000005665 00000 н. 0000005800 00000 н. 0000005933 00000 н. 0000006068 00000 н. 0000006203 00000 н. 0000006338 00000 п. 0000006474 00000 н. 0000006608 00000 н. 0000006743 00000 н. 0000006997 00000 н. 0000007288 00000 н. 0000007557 00000 н. 0000008162 00000 п. 0000008594 00000 п. 0000009190 00000 п. 0000009301 00000 п. 0000009348 00000 п. 0000009384 00000 п. 0000009863 00000 н. 0000010380 00000 п. 0000010519 00000 п. 0000010545 00000 п. 0000010798 00000 п. 0000011305 00000 п. 0000011919 00000 п. 0000012179 00000 п. 0000012292 00000 п. 0000012889 00000 п. 0000013300 00000 п. 0000013942 00000 п. 0000014217 00000 п. 0000014620 00000 п. 0000015027 00000 н. 0000015653 00000 п. 0000015971 00000 п. 0000016462 00000 п. 0000016552 00000 п. 0000016850 00000 п. 0000017353 00000 п. 0000017740 00000 п. 0000018002 00000 п. 0000018396 00000 п. 0000018957 00000 п. 0000019488 00000 п. 0000019772 00000 п. 0000035111 00000 п. 0000045780 00000 п. 0000045878 00000 п. 0000045948 00000 п. 0000063806 00000 п. 0000453640 00000 н. 0000476530 00000 н. 0000494766 00000 н. 0000495685 00000 н. 0000496075 00000 н. 0000497176 00000 н. 0000497213 00000 н. 0000498032 00000 н. 0000498067 00000 н. 0000498141 00000 п. 0000498446 00000 н. 0000498774 00000 п. 0000498840 00000 н. 0000498957 00000 н. 0000498992 00000 н. 0000499066 00000 н. 0000499376 00000 н. 0000499706 00000 н. 0000499772 00000 н. 0000499889 00000 н. 0000499924 00000 н. 0000499998 00000 н. 0000500327 00000 н. 0000500393 00000 п. 0000500510 00000 н. 0000500545 00000 н. 0000500619 00000 н. 0000501378 00000 н. 0000501707 00000 н. 0000501773 00000 н. 0000501890 00000 н. 0000501925 00000 н. 0000501999 00000 н. 0000502735 00000 н. 0000503065 00000 н. 0000503131 00000 п. 0000503248 00000 н. 0000504330 00000 н. 0000504615 00000 н. 0000504949 00000 н. 0000505086 00000 н. 0000506513 00000 н. 0000506830 00000 н. 0000514765 00000 н. 0000515049 00000 н. 0000515376 00000 н. 0000527386 00000 н. 0000527665 00000 н. 0000528069 00000 н. 0000530385 00000 н. 0000534833 00000 н. 0000534906 00000 н. 0000534979 00000 п. 0000535052 00000 н. 0000535125 00000 н. 0000535198 00000 п. 0000535271 00000 н. 0000535344 00000 п. 0000535417 00000 н. 0000535490 00000 н. 0000535563 00000 н. 0000535636 00000 н. 0000535709 00000 н. 0000535782 00000 н. 0000535856 00000 н. 0000535930 00000 н. 0000536004 00000 н. 0000002916 00000 н. прицеп ] / Назад 614945 >> startxref 0 %% EOF 177 0 объект > поток ч ތ SKkQLieJ2 $ ѾK6IDPD) EK EJE.zӦ4MH, pU + g (\ ƅʥf, T | 9

.

предохранительный клапан - это ... Что такое предохранительный клапан?

  • Предохранительный клапан наддува кабины - Комбинированный клапан давления и вакуума, предназначенный для предотвращения превышения наддува кабины безопасных пределов. Клапан обычно сочетает в себе функции клапана сброса избыточного давления, клапана сброса вакуума и клапана сброса. Клапан сброса избыточного давления…… Авиационный словарь

  • Клапан сброса давления - Клапан сброса давления - это предохранительное устройство, которое сбрасывает давление в случае избыточного давления в резервуаре или трубопроводе.Общий термин - или предохранительный клапан (PRV) или предохранительный клапан (PSV). Основные типы предохранительных клапанов включают: * Предохранительный клапан…… Wikipedia

  • Регулятор для дайвинга - и Octopus Другие названия Использование клапана по требованию Снижает сжатый дыхательный газ до давления окружающей среды и доставляет его водолазу. Изобретатель Мануэль Теодор Гийоме (1838), Бенуа Рукейрол (1860)… Википедия

  • Flugzeugklimaanlage - schematische Darstellung der Klimaanlage einer Boeing 737 300 Eine Klimaanlage in Flugzeugen (англ.система экологического контроля, ECS, deutsch auch Umweltkontrollsystem) umfasst die drei Systemkomponenten Luftaustausch, Druck, sowie…… Deutsch Wikipedia

  • Klimaanlage im Flugzeug - schematische Darstellung der Klimaanlage einer Boeing 737 300 Eine Klimaanlage in Flugzeugen (англ. Система экологического контроля, ECS, deutsch auch Umweltkontrollsystem, sischuchuch Umweltkontrollsystem, sschweltkontrollsystem) umch6e

  • Packs - schematische Darstellung der Klimaanlage einer Boeing 737 300 Eine Klimaanlage in Flugzeugen (англ.система экологического контроля, ECS, deutsch auch Umweltkontrollsystem) umfasst die drei Systemkomponenten Luftaustausch, Druck, sowie…… Deutsch Wikipedia

  • Druckkapsel - Выпускной клапан и клапан сброса избыточного давления einer B737 800 Панели управления давлением и стравливанием воздуха в кабине einer B737 800 Unter einer Druckkabine versteht man in der Luft und… Deutsch Wikipedia

  • Давление на грунт - Выпускной клапан и предохранительный клапан einer B737 800 Панели управления давлением и стравливанием воздуха в кабине einer B737 800 Unter einer Druckkabine versteht man in der Luft und… Deutsch Wikipedia

  • Hermetisierter Kabine - Выпускной клапан и предохранительный клапан einer B737 800 Панели управления давлением и стравливанием воздуха в кабине einer B737 800 Unter einer Druckkabine versteht man in der Luft und… Deutsch Wikipedia

  • Kabinendruck - Выпускной клапан и клапан сброса избыточного давления einer B737 800 Панели управления давлением и стравливанием воздуха в кабине einer B737 800 Unter einer Druckkabine versteht man in der Luft und… Deutsch Wikipedia

  • Unterdruckkabine - Выпускной клапан и предохранительный клапан einer B737 800 Панели управления давлением и стравливанием воздуха в кабине einer B737 800 Unter einer Druckkabine versteht man in der Luft und… Deutsch Wikipedia

  • ,

    клапан избыточного давления - определение - английский

    Примеры предложений с «клапаном избыточного давления», память переводов

    патент-wipoКаждый клапан сброса давления содержит пружинный клапан избыточного давления, сконфигурированный так, чтобы открывать вход к выходу избыточного давления в условиях избыточного давления; и клапан с ручным управлением, имеющий первое положение, сконфигурированное для гидравлического соединения входа с выходом, не влияя на работу клапана избыточного давления, и второе положение, сконфигурированное для гидравлического соединения входа с выходом избыточного давления при открытии клапана избыточного давления.Изобретение относится к гидравлическому зажимному устройству, имеющему поршень (2), расположенный в корпусе цилиндра (1), на который действует гидравлически, причем клапан избыточного давления (4) интегрирован в указанный поршень для защиты от перегрузки, так что избыточное давление Клапан (4) состоит из клапанной части (6), вставленной в цилиндрическую верхнюю выемку (5), причем указанная часть фиксируется запрессованным в ней втулочным элементом (7). патентов-wipo Настоящее изобретение относится к способу защиты самовентилирующейся упаковки (1) для продуктов длительного хранения, которые будут подвергаться процессу термической обработки в автоклаве, причем указанная упаковка (1) содержит клапан избыточного давления ( 4), причем указанный способ включает этапы поддержания клапана избыточного давления закрытым с помощью средств защиты (11) во время процесса термообработки. патент-wipo Клапан избыточного давления (11), охватывающий пластинчатый клапан (21), интегрирован в поршень (3), при этом нажимная пружина (8) поршня (3) окружает корпус (12) клапана избыточного давления. (11) снаружи. патентов-wipo Пленочная упаковка для пищевых продуктов, снабженная клапаном избыточного давления патентов-wipo Изобретение относится к расширительному бачку (1), который предназначен для создания части системы охлаждения автомобиля и содержит - внешний кожух ( 2), - камеру расширения (3), заключенную в кожух, для размещения хладагента, и - клапан избыточного давления (10), расположенный в кожухе, для ограничения давления в камере расширения. патент-wipo Изобретение относится к пленочной упаковке для пищевых продуктов, снабженной клапаном избыточного давления, образованным слабым участком, который автоматически открывается, когда внутри преобладает определенное давление. патент-wipo Клапан избыточного давления включает в себя по меньшей мере один воздуховод (128; 228; 328; 428; 528), проходящий из камеры через корпус, чтобы обеспечить проход в окружающую атмосферу. патент-wipoSaid Клапан избыточного давления (10) имеет относительно простую конструкцию и может быть произведен по невысокой цене. Common crawl Компания BFA marine (*) выявила несколько отказов клапанов избыточного давления (**) на используемых спасательных плотах (***), которые могут привести к полному спусканию воздуха из отсека в случае поломки. патент-wipo Устройство содержит газонепроницаемую камеру обработки, которая содержит по меньшей мере одно отверстие для ввода древесины в камеру обработки, по меньшей мере одно герметичное отверстие для подачи или выпуска газов, источник тепла с регулятором температуры и клапан избыточного давления , патентов-wipo В соответствии с изобретением, для дальнейшего развития такого насоса, с помощью которого варианты насоса, содержащие клапан избыточного давления или плунжер для приведения в действие электрического переключающего элемента, могут быть сконструированы простым способом, выступом (44 ) формируется на основном корпусе (26), причем выступ включает первую секцию выступа (45), которая определяет первую ось (47), пересекающуюся с линией давления (32), и вторую секцию выступа (46), которая определяет вторую ось (48) пересекающийся с камерой под давлением (40), отличающееся тем, что первая ось (47) и вторая ось (48) пересекается в точке пересечения (49), расположенной за пределами линии давления (32) и напорной камеры (40).Клапан избыточного давления (10) по настоящему изобретению содержит опорную пластину (12), мембрану (13) и сборочный элемент (14). патент-wipo Гидравлический зажимной блок со встроенным клапаном избыточного давления патент-wipo Клапан избыточного давления в корпусе выпускает воздух, когда давление воздуха в камере превышает заданный пороговый уровень. патент-wipo Изобретение относится к клапану избыточного давления (1), который используется, в частности, в системах гидравлического натяжения тяговых приводов. патенты-wipoHydraulic жидкость может вытекать из камеры давления (5) в зависимости от направления приведения в действие поршня (3) через предохранительный клапан (11), образуя демпфирующее устройство (22) и связанный с поршнем (3) или может поступать через односторонний клапан (7) корпуса (2) в напорную камеру (5). Обычное ползание Обратите внимание, что большинство зажигалок имеют клапан избыточного давления. патент-wipoTensioner для тягового средства, имеющего клапан избыточного давления, который содержит герметизирующую клетку, и привод тягового средства, имеющий такой натяжитель для тягового средства патент-wipoDual направленный скважинный клапан избыточного давления (1), содержащий корпус (2) клапана, и где первый корпус клапана (4) прижимается с первой силой к первому седлу (8) клапана, а второй корпус (6) клапана прижимается ко второму седлу (26) клапана, расположенному в первом корпусе (4) клапана с силой, меньшей, чем первая сила, первая сила и вторая сила действуют в противоположных направлениях. патент-wipo Клапан избыточного давления с ограничением хода Обычный обход В качестве превентивной меры BFA marine настоятельно призывает своих владельцев без промедления вернуть свой спасательный плот на ближайшую утвержденную BFA станцию ​​обслуживания, чтобы проверить и, возможно, заменить эти клапаны избыточного давления , Обычный обход В случае поломки обоих предохранительных клапанов двух независимых отсеков спасательный плот перестанет работать и станет бесполезным. патент-wipo Трубка (19) с клапаном избыточного давления (16) прикреплена к другому концу теплообменника (3), соединяющего устройство сбора энергии (21) с теплообменником (3).Изобретение относится к клапану избыточного давления (10) для содержимого упаковки, который расположен на внутренней поверхности упаковочного материала (2) указанного содержимого упаковки.

    Показаны страницы 1. Найдено 239 предложения с фразой overpressure valve.Найдено за 8 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
