Клапан ксид: клапан сброса избыточного давления

alexxlab | 22.06.1985 | 0 | Разное

Содержание

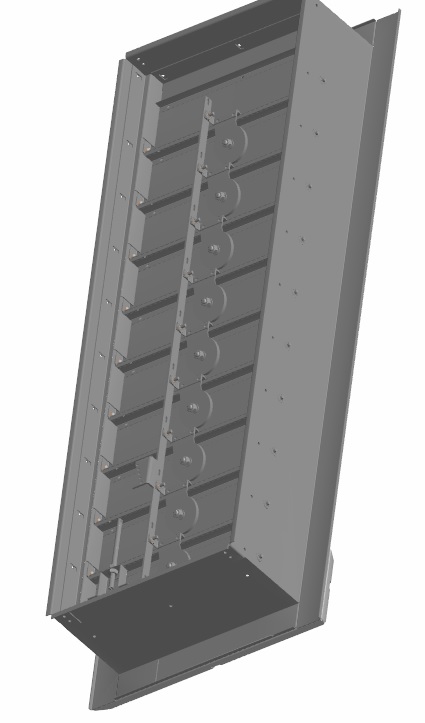

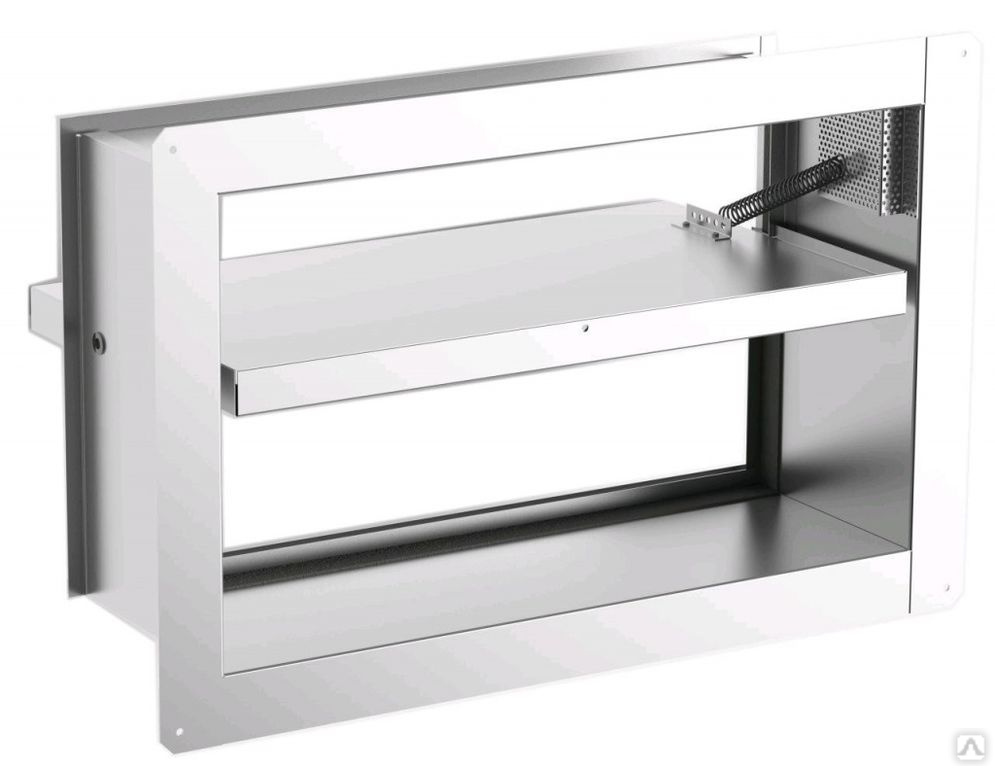

Клапан сброса избыточного давления КСИД

КСИД клапаны

Клапан КСИД – паспорт и руководство эксплуатации (550КБ)

КСИД – клапан сброса избыточного давления предназначен для защиты помещений и оборудования от избыточного давления газа, образующегося во время выпуска в помещение газового огнетушащего вещества (ГОТВ) из сосудов (баллонов) установки газового пожаротушения.

Необходимость применения КСИД в составе оборудования установки газового пожаротушения определяется по «Методике расчета площади проёма для сброса избыточного давления в помещениях, защищаемых установками газового пожаротушения», приведенной в приложении 3 Свода правил СП 5.13130.2009.

Преимущества

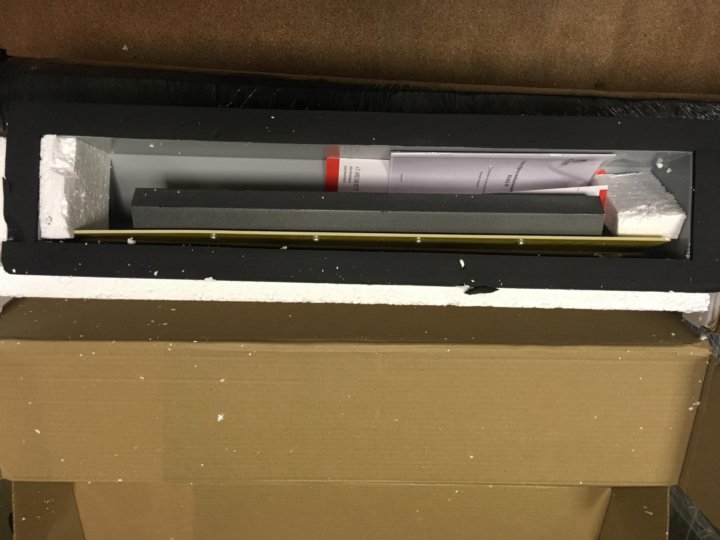

Наш КСИД поставляется, уже с прокладкой, на плоскости установки клапана к стене, что скрадывает все неровности стены. Корпус КСИД имеет повышенную жесткость благодаря дополнительным конструктивными элементами. Покраска выполнена полимерными порошковыми материалами, что обеспечивает качественную долгую защиту от внешних воздействий. Возможно поставка в комплекте с внешними защитными решетками и выбор цвета заказчиком. КСИД выпускается различных модификаций по размеру выходного сечения.

Клапан сброса избыточного давления тепло защищенного исполнения – КСИД (Т)

КСИД (Т) производства ООО «ПожСоюз» имеет сертифицированное негорючее утепляющее покрытие корпуса толщиной 8 мм. Сам корпус клапана выполнен из стали с полимерным порошковым покрытием. Заслонка клапана – качественный стеклотекстолит с силиконовым уплотнителем обработанную специальным составом.

Это позволяет быть устойчивым к внешним климатическим изменениям (температуре, влаге) и биологическим паразитам. Тем самым обеспечивается работоспособность клапана в широком диапазоне +80…-60°С.

Технические характеристики

Наименование параметраКСИД- П-0,5- 600КСИД- П-0,5- 600 (Т)КСИД- П-1,2- 600КСИД- П-1,2- 600 (Т)КСИД- П-0,5- 1200КСИД- П-0,5- 1200 (Т)КСИД- П-1,2- 1200КСИД- П-1,2- 1200(Т)КСИД- П-0,5- 1800КСИД- П-0,5- 1800 (Т)
Тип рабочей средыХладоны, двуокись углерода, инертные газы, воздух
Герметичность затворакласс «С» по ГОСТ 9544-2005. Пробное вещество – «вода»
Климатическое исполнениеУХЛ, категория размещения 2 по ГОСТ 15150, но для температуры от минус 60 до плюс 80 С
Давление открытия клапана*, кПа0,5 ± 0,20,5 ± 0,21,2 10,21,2 ± 0,20,5 ± 0,20,5 ± 0,21,2 ± 0,21,2 ± 0,20,5 ± 0,20,5 ± 0,2
Площадь проходного сечения (проема) клапана при полностью открытой заслонке, см2600600600600120012001200120018001800
Давление закрытия клапана**, кПа, не более 0,30,3110,30,3110,30,3
Положение клапана на ограждающих конструкцияхвнутри защищаемого помещения, горизонтальное, входным отверстием вниз
Вид присоединения к ограждающим конструкциям помещенияФланцевое
Материал основных элементов клапана: – корпусСтальСталь с теплоизол ирующим покрытиемСтальСталь с теплоизол ирующим покрытиемСтальСталь с теплоизол ирующим покрытиемСтальСталь с теплоизол ирующим покрытиемСтальСталь с теплоизол ирующим покрытием
– затворСтальТекстолитСтальТекстолитСтальТекстолитСтальТекстолитСтальТекстолит
– уплотнительСиликон (профиль «D»)
– подшипник заслонкиЛатунь
Габаритные размеры, мм, не более: -длина;662662662662760760760760858858
– высота;160160160160225225225225290290
– ширина150150150150240240240240300300
Масса, кг, не более6,47,79,510,813,513,715,315,517,818,3
Давление открытия КСИД-П определяется из условия сохранения прочности строительных конструкций защищаемого помещения или размещенного в нем оборудования.

Примечание: * Давление открытия – избыточное давление газа перед клапаном, при котором начинается подъем запорного органа над седлом.

** Давление закрытия – избыточное давления газа клапаном, при котором после сброса среды происходит посадка запорного органа на седло с обеспечением заданной герметичности.

Решетки КСИД

Технические характеристики

наименованиеиндексразмер
РД-600ПМСА.632733.001600х100
РД-1200ПМСА.632733.001-01700х170
РД-1800ПМСА.632733.001-02800х240
