Пропускает клапан на лодке ПВХ: что с этим делать?

А вы знаете, что ПВХ-лодка может грустить? Вот начинает она «дряблеть», будто бы очень устала от жизни. А всё дело в том, что пропускает клапан на лодке ПВХ. Надо срочно укрепить своего плавучего друга, ведь такая «лодочная депрессия» испортит настроение даже в самом злачном рыбном месте! Устранить проблему вы сможете сами: мы расскажем, как это сделать. А если вы захотите обновить свою лодку, добро пожаловать в наш магазин!

Содержание

1 Какие клапаны бывают в лодке ПВХ?
- 1.1 Виды воздушных клапанов
2 Как проверить клапан в ПВХ лодке на неисправность?
3 Меняем клапан на ПВХ лодке самостоятельно: пошаговая инструкция
- 3.1 Материалы и инструменты
- 3.2 Пошаговая инструкция
- 3.3 Вопрос — ответ

Какие клапаны бывают в лодке ПВХ?

Вы знаете, какой клапан у вас стоит? Есть разные конструкции, официальные и самодельные, но основных вида три:

Воздушный клапан сохраняет воздух в лодке. Современные модели позволяют самостоятельно выпускать часть воздуха, чтобы баллон не лопнул, если сильно накачан или долгое время находится под солнцем.
Сливной. Позволяет легко убирать воду, которая попала в лодку.
Заслонка — обычный резиновый клапан, используемый производителями недорогих лодок низшего и среднего уровня. Быстро изнашивается. Если внутрь попадёт хотя бы немного песка, может заклинить и начать спускать.

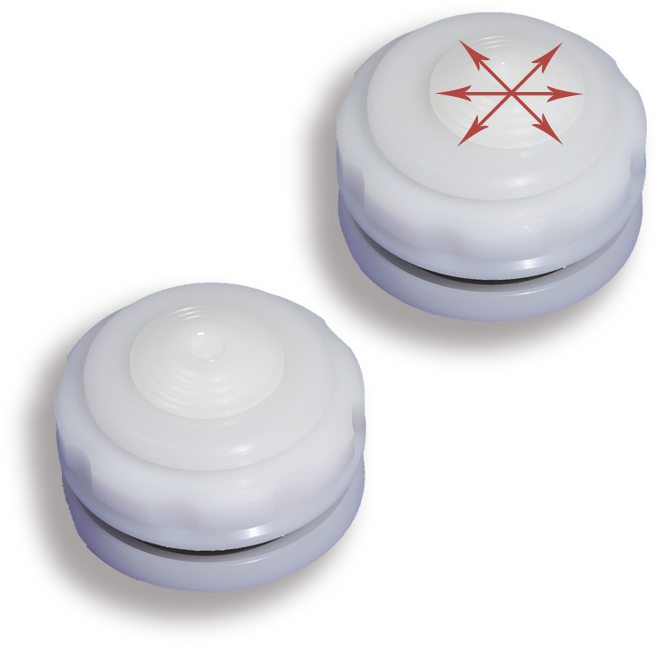

На фото воздушный клапан:

Сливной:

В современных ПВХ-лодках в основном используются воздушные клапаны, в более дорогих моделях стоят и сливные. У нас есть модели, в которых один из воздушных клапанов находится на носу лодки, что экономит время сборки-разборки плавсредства. Пример такой лодки здесь.

Виды воздушных клапанов

По типу конструкций наиболее распространены следующие воздушные клапаны:

Стравливающий клапан. У него есть штырь на пружине, обеспечивающий автоматический сброс излишков воздуха. Это очень нужная конструкция: перекаченные баллоны опасны, так как грозят взрывом лодки (из-за очень высокой t снаружи газовая смесь внутри расширяется).
Лепестковый: внутри ответной области находятся круглые мембраны, которые поделены на сектора. Накачивающийся напор воздуха отжимает их — так происходит открытие входного отверстия. Затем мембраны из-за давления поджимаются кверху, поэтому воздух не может выйти обратно. Такая конструкция популярна среди обладателей двухтактных двигателей плавсредств.
Клапан Голубева объединяет в себе преимущества первых двух конструкций. Есть мембрана для удерживания воздуха и нажимная кнопка для его стравливания. Такой клапан не может случайно открыться, потому что предусмотрен дополнительный поворот механизма после закрытия.

Стравливающий:

Лепестковый:

Голубева:

Мы советуем использовать стравливающий клапан (Голубева, в том числе). Он надёжен, износоустойчив и, как следствие, долговечен. Но стоить он может очень дорого, поэтому часто выбирают другие варианты. Если вам предстоит выбрать новый клапан, помните, что он должен быть максимально надёжным и защищённым от механических повреждений.

Но даже с самым хорошим клапаном возникают проблемы и несчастные случаи: во время транспортировки он может сдвинуться, открутиться. Или же во время присоединения или отсоединения насоса можно сдвинуть клапан, если приложить слишком много усилий (а рыбаки, как известно, люди сильные мышцами и духом). После этого можно заметить, как лодка начнёт «грустнеть» или «худеть». Понять, пропускает клапан на лодке ПВХ или нет, помогут несколько простых шагов.

Как проверить клапан в ПВХ лодке на неисправность?

Главным помощником в проверке на неисправность является мыльный раствор. Что нужно сделать:

Растворить мыло в воде и добавить немного масла.
Хорошо обмазать входное клапанное отверстие и область вокруг него.
Запереть механизм.
Внимательно смотреть на всё, что натворили.

Если образовались пузырьки, значит механизм пропускает газовую смесь.

Можно использовать другой метод:

Частично заполнить ПВХ-лодку воздухом.
Запереть клапан.
Опустить в воду.
И снова внимательно смотреть за происходящим.

Если пропускает, то вы сразу увидите выходящую газовую смесь.

Такие проверки нужно проводить регулярно, чтобы вовремя увидеть малейшие пропуски воздуха.

Меняем клапан на ПВХ лодке самостоятельно: пошаговая инструкция

Если во время проверки клапана вы выяснили, что он пропускает, нужно действовать! Сначала проверяем, есть ли под рукой всё необходимое.

Обратите внимание! Клапан может пропускать из-за пыли и грязи, которой может быть внутри «тьма-тьмущая». Это решается промывкой, продуванием механизма и смазыванием клапанной пружины солидолом.

Материалы и инструменты

Для полной замены понадобится:

Ацетон, мыло.
Фен для сушки.
ПВХ прокладка.
Клапанный комплект, ключ.
Двухкомпонентный полиуретановый клей и кисточка для его нанесения.

И не забудьте о хорошем настроении!

Клапанные ключи продаются в сервисном центре, а ещё лучше покупать их вместе с клапаном, то есть в комплекте.

Использование вместо ключа ножа или плоской отвёртки, чтобы поддеть подвижную часть, крайне не рекомендуется! Так легко повредить резьбу на стакане и ответную часть.

Пошаговая инструкция

Спускаем из лодки воздух.
Нащупываем клапанную основу (стакан) и фиксируем в ладони.
Устанавливаем ключ в эту основу и неспешными движениями поворачиваем его против часовой стрелки.
Чтобы извлечь стакан, возможно, придётся сделать пару надрезов опорного кольца (до 1 см). Чтобы отклеить прокладку, это место нужно нагреть феном.
Теперь можно достать стакан (фланец).
Заталкиваем новый фланец внутрь баллона и отодвигаем в сторону.
Готовим клей (по инструкции).
Наносим на заплатку и туда, куда она будет приклеиваться.
Ждём, когда высохнет (время указывается на инструкции, обычно это 10-15минут).
Нагреваем феном части, которые будем склеивать, до 80°.
Прижимаем эти поверхности.
Прикатываем заплатку.
Достаём фланец, устанавливаем его в рабочее положение перед отверстием и закручиваем в него верхний фланец.
Ждём сутки.
На суше проверяем результат.
Если всё хорошо, едем со спокойной душой на рыбалку!

Этот процесс показан на видео:

Замена клапана в надувной лодке ПВХ

Полезные советы:

При нежелании клапана откручиваться (встречаются и такие упрямые механизмы), советуем использовать специальную смазку.
Пожалуйста, работайте с клеем в хорошо проветриваемом помещении! Это важно для вашего здоровья!
Перед тем как установить новый клапан, место работы обезжирьте. До и после монтажа полезно также пропитать место установки смазкой для герметичности.
Избегайте механических повреждений клапана. Для этого нужно правильно хранить и эксплуатировать лодку. Например, перед раскладыванием и надуванием убедитесь, что на поверхности нет острых предметов.
Закрывайте клапан крышкой после накачивания, чтобы внутрь не проникала грязь.

Помните, что покупать комплектующие важно в проверенных магазинах! Загляните к нам в каталог и обязательно найдёте не только нужную деталь отличного качества, но и классную ПВХ-лодку, в которой нигде ничего не пропускает!

Если клапан на лодке ПВХ пропускает — это не конец вселенной. Убедитесь, что клапан вышел из строя окончательно и замените его, используя наши простые инструкции.

Желаем вам безопасной рыбалки и богатого улова!

Вопрос — ответ

Вопрос: Пропускает воздушный клапан на лодке ПВХ: что нужно делать?

Имя: Кирилл

Ответ: Один из вариантов — заменить клапан. Перед этим из лодки спускается воздух. Затем специальным ключом извлекается стакан. После этого заталкивается новый фланец внутрь баллона. Теперь нужно сделать заплатку, установить стакан, подождать сутки и проверить результат.

Вопрос: Чем можно смазать клапана на надувной лодке ПВХ?

Имя: Тимофей

Ответ: Солидолом, если клапан пропускает из-за грязи. Но перед этим нужно подготовить место обработки. Также есть специальная смазка, которая используется, к примеру, если не получается открутить клапан.

Вопрос: Почему сильно спускают клапана на надувной лодке?

Имя: Никита

Ответ: Например, если внутри клапана скопилось много пыли, грязи. Кроме того, конструкция может сдвинуться, открутиться или просто быть плохо закрученной.

Поделиться ссылкой:

Клапан на кровать Bestway 62087

Оценок: 2

Сравнить к списку

Код товара: 258318

Описание
Вопросы экспертам (11)
Отзывы (2) ^{+500 подарочных баллов за отзыв!}

Тип	Клапан
Бренд	Bestway
Страна производитель	Китай
Артикул	62087

Товар может иметь небольшие отличия от представленного на фотографии.

Клапан на кровать Bestway 62087 — купить онлайн

Вы можете купить Клапан на кровать Bestway 62087 в интернет-магазине «Чемпион» по приемлемой цене с оплатой онлайн. Клапан на кровать Bestway 62087 подробное описание с фото, характеристиками, отзывами о товаре

19 июня 2015, 12:25 Подойдет ли на надувной матрас?

Добрый день! Нет, подходит только на надувные кровати .

01 дек. 2016, 19:22 на 67457 подойдёт?

Добрый день.
Данный клапан подходит на все кровати Bestway.

06 марта 2017, 12:26 Сколько стоит доставка в Челябинск?

Здравствуйте.
Стоимость доставки считается автоматически при оформлении заказа. Более подробную информацию Вы сможете по получить позвонив на телефон горячей линии (звонок бесплатный):
8 800 100-555-0
С 6:00 до 19:00
по московскому времени

13 апр. 2017, 09:19 Здравствуйте! Подойдет к лодке bestway voyager 500?

Добрый день.
Производитель не уточняет данную информацию.

06 июля 2017, 17:56 День добрый! Подойдет ли к надувной кровати bestway артикул 67000?

Добрый день.
Данный клапан подходит на все кровати Bestway.

07 авг. 2017, 15:55 Подскажите подойдет к матрасу Bestwai артикул 67374?

Добрый день.
Данный клапан подходит на все кровати Bestway

19 марта 2018, 11:27 Какой диаметр у клапана? У меня матрас Nordway с внутренним диаметром – 3см

Добрый день. Данный клапан подходит на все кровати Bestway. С кроватями Nordway мы не работаем.

27 июля 2018, 09:46 Как купить клапан?

Здравствуйте.
Возникли сложности с оформлением заказа? Для получения консультации Вы можете позвонить на телефон горячей линии: 8 800 100-555-0
7:00—19:00 по МСК (звонок бесплатный)

13 сент. 2018, 17:17 А с Казахстаном работаете?

Добрый день.

К сожалению, нет.

05 авг. 2020, 16:59 Здравствуйте! Если клапан не подойдёт, можно вернуть?

Здравствуйте.
Да, можно.

04 июля 2022, 12:36 У клапана 62087 какой наружный диаметр мне нужен 43мм увас есть?

Добрый день.
Данный клапан подходит на все кровати Bestway.

У вас есть вопросы по товару?

Контактная информация

При необходимости вы можете оставить контактные данные, чтобы мы могли с вами связаться (оставленные данные будут использоваться только для связи с вами).

19.12.2016 Андрей

Достоинства:

Подходит ко всем матрасам марки BestWay и Outventory, а также к некоторым китайским Noname.

Недостатки:

Не обнаружил

Комментарий:

Купил на замену потерявшемуся клапану от матраса BestWay. Ничем не отличается от заводского, что идет в комплекте с матрасом. Через некоторое время заметил, что к другому матрасу, Outventory тоже подходит)) Клапан универсальный, подходит ко всем моделям. Не подходит к матрасам Intex, у них другие клапана!!!

Согласны с отзывом? Да 0 Нет 0

16.12.2016 Андрей

Достоинства:

Подходит к матрасам BestWay и Outventory
всех моделей

Недостатки:

Продаются почему-то в упаковке по 2 шт

Комментарий:

Покупался на замену утерянному клапану для матраса BestWay. Подошёл идеально. У кого потерялся или травит клапан в матрасе рекомендую. Один в один с тем, что идёт в комплекте с матрасом.

Согласны с отзывом? Да 0 Нет 0

Оставьте свой отзыв

к списку

ракетка для н/т Start Up Hobby (**)

290 ₽

410 ₽

к списку

Носки AS4 A3 — 557 410 серые

к списку

Носки уплотнённые AS4 A4 – 458 209 черные

к списку

Носки уплотнённые AS4 серые

Как выбрать приточный клапан для пластиковых окон и зачем ставить оконные клапаны

Я уже писал о том, что такое оконный приточный клапан и действительно ли без него «не дышится» в квартире. Эта статья отвечает на вопросы читателей к первому материалу. Можно ли врезать клапан в пластиковое окно, которое установлено в квартире много лет назад? Почему многие оконные фирмы отговаривают от клапанов? А не станет ли холоднее в квартире? Как относиться к возможному обмерзанию клапанов?

ПО ТЕМЕ…
Оконные клапаны: Мифы и домыслы вокруг вентиляции

Архитектурная студия АВТОР

1. Зачем ставить приточные клапаны на окна?
«Пластиковые окна НЕ дышат, они абсолютно герметичны», — до сих пор читаю я на форумах. Однако нужно понять одно: герметичными будут любые (!) новые окна со стеклопакетами. И виноват совершенно не пластик: такой же спертый воздух вы гарантированно получите в помещении с дерево-алюминиевыми окнами. Тут мы приходим к необходимости как-то организовать приток свежего воздуха в помещение.

Казалось бы, проветрить помещение можно и с помощью открывания форточек, фрамуг и створок. Чем для этого лучше специальные оконные клапаны?

Клапаны тише форточки. При любом открывании окна резко падает величина его звукоизоляции. Для тех, чьи окна выходят на железнодорожную станцию, даже приоткрытое окно — проблема. При поступлении свежего воздуха через клапан звукоизоляция практически не снижается (или снижается незначительно).

Можете поставить сигнализацию. Через приоткрытое для проветривания окно можно проникнуть в квартиру. В такой ситуации клапаны гораздо безопаснее, вор через них не пролезет.

А еще сигнализация не работает в паре с открытыми окнами. Это значит, что проветривать вы можете только пока сами физически находитесь дома — возвращаться придется «в духоту». Клапан же работает круглосуточно, доставляет свежий воздух без вашего участия (необходимости открывать форточку).

Клапаны «умнее» форточки. В отличие от форточки или створки окна, в клапане могут быть полезные опции: воздушные фильтры, сетки против насекомых (в окне, правда, тоже), шумогасящие вставки, автоматические регуляторы притока по влажности воздуха, наружной температуре и ветровому напору.

Борис Бутцев

Не будет сквозняков
При любом открывании окна зимой около него неизбежно появляется сквозняк. При работе оконного клапана окно закрыто, а струя холодного воздуха направляется под потолок и там быстро тормозится и перемешивается с тёплым внутренним воздухом. То есть при установке оконного клапана у потолка около окна тепло и достаточно комфортно.

На фото: распределение температур около окна с клапаном зимой

Alexey Trofimov Photography

2. А не станет ли холодно в помещении, ведь через клапан зимой постоянно идет холодный воздух?
Да, немного холоднее станет. Но это не должно стать причиной дискомфорта — речь о понижении температуры буквально на один градус. Мощность системы отопления многоквартирного дома учитывает необходимость подогрева приточного холодного воздуха. Обычно из расчёта 3 куб.м/кв.м/час жилой площади. То есть у вас есть возможность впустить зимой 60 куб. м воздуха в час в комнату площадью 20 кв.м без снижения температуры воздуха ниже нормативной по СНиПу.

Yuri Grishko

Представим, что жилой дом спроектирован, построен и отапливается по всем нормам. Если окна в нем будут постоянно закрыты, то температура воздуха всегда будет выше нормы — это может быть и 24, и 25 градусов. Если в такой квартире на каждое окно установить приточные клапаны с производительностью около 30 куб.м/час, температура воздуха снизится на 1–2 градуса. Это нормально, это в рамках СНиПов.

Хуже ситуация в доме, который недотапливается. Может оказаться, что при закрытых пластиковых окнах у вас всего 18 градусов. Тогда, конечно, снижение температуры на 1–2 градуса радости не вызовет. Но и дышать тоже ведь надо. Что делать? Как минимум — определить причину пониженной температуры приборов отопления. Сделать это обязана управляющая компания. Могут быть изношенные тепловые сети, недотоп по техническим причинам. Надо добиваться, чтобы был сделан ремонт.

Запомните: вам обязаны обеспечить нормативную температуру воздуха не в полностью закупоренной квартире, а в режиме нормативной вентиляции (на уровне 100–140 куб.м/час). Ведь нельзя исключить и шайбу на магистрали сетей отопления, которая [возможно] стоит в подвале вашего многоквартирного дома, и кто-то из управляющей компании замешен в воровстве тепловой энергии — такие сюжеты регулярно появляются по ТВ.

Вывод: Прежде чем думать об установке клапана, убедитесь, что помещение качественно отапливается.

N©R©V™

3. Сколько клапанов проветривания нужно на квартиру (одного ведь хватит)?
Одного хватит только в том случае, если квартира однокомнатная. Оконные клапаны ставятся во все жилые комнаты — спальни, детские, гостиные. Минимум — один клапан на комнату (не на всю квартиру).

Кстати: Если окно жилой комнаты выходит на открытый балкон — ставьте клапан. А вот если лоджия остеклена, придется ставить два — собственно на окно жилой комнаты и еще один на окно лоджии.

ОБ ЭТОМ…
Утепление лоджии: Классические ошибки новоселов

4. Посоветуйте конкретную модель клапана притока воздуха для ПВХ-окна
Какого-то «идеального клапана лучше всех» в природе не существует. Для характеристики пропускной способности клапанов производители обычно указывают объём воздуха, который может пройти через полностью открытый клапан при перепаде давлений 10 Па. 10 Па — это «точка сравнения» клапанов по производительности. В Европе часто в документации приводится производительность клапанов при 2, 4, 8 Па. Связано это с тем, что зимы там мягкие, перепады давлений маленькие, а частные дома низкие, гравитационная тяга в них меньше.

Для справки: Если, например, при перепаде давлений 10 Па клапан пропускает 30 куб.м/час, то при перепаде 40 Па — 60 куб.м/час, а при 90 Па — 90 куб.м/час (зависимость «корень квадратный»).

На фото: автоматический приточный клапан ЕНА2 фирмы «АЭРЭКО»

5. Как понять, какой клапан на пластиковое окно нужен в моем случае
Клапаны — не тот прибор, который «чем больше, тем лучше». Есть варианты с производительностью и 150 куб.м/час (для спортивных залов — уместно, а в небольшой спальне с одним ребёнком вряд ли такой нужен).

Логика расчетов такая: по санитарным нормам на одного взрослого человека необходим приток свежего воздуха не менее 30 куб.м/час. Поэтому в спальню одного человека нужно поставить один клапан на 30 куб.м/час. Если вы решите поставить клапаны с производительностью 5 куб.м/час, то их придётся поставить шесть штук. На цене маленьких клапанов вы ничего не сэкономите.

Если в спальне два человека, нужно поставить или клапан с производительностью до 60 куб.м/час, или два клапана с производительностью 30 куб.м/час.

Кстати: Часто величина пропускной способности специально замалчивается продавцами. Хорошая новость: ее можно оценить «на глазок». Надо узнать величину щели или отверстия, которое продавец рекомендует сделать для поступления воздуха. При перепаде давлений 10 Па один квадратный сантиметр «дырки» в окне пропускает около одного кубометра воздуха в час.

На фото: приточный клапан в оконной ручке с очень низкой производительностью. Фото с сайта mojdominfo.ru

6. На какой высоте устанавливают вентклапаны на окна?
Обычно — в верхнюю горизонталь рамы. Клапан на высоте 2,5–3 метра направляет холодный воздух под потолок, где он довольно быстро перемешивается с теплым. Как результат, пользователь вблизи от окна совершенно не ощущает сквозняка.

Если потолки и окна очень высокие, для управления заслонкой удобнее пользоваться клапанами с дистанционным управлением (шнурки, штанги). Клапаны с элементами автоматики (по температуре, влажности воздуха, ветровому напору) обычно не требуют ручной корректировки.

Борис Бутцев

На фото: модель простого оконного клапана с ручным управлением. Фото с сайта azaoknom.ru

Борис Бутцев

На фото: пример оконного клапана, монтируемого между торцом стеклопакета и профилем. Если окна уже стоят, то при установке такого клапана придётся заменить стеклопакет. Ручное управление с помощью шнурка. Фото с сайта superdom.ua

7. Приточный клапан на окно всегда белый, верно?
Нет, это не так. На рынке есть совсем простенькие дешёвые клапаны малой производительности, обычно только белого цвета. А окна-то могут быть дорогие деревянные — из красного дерева или тонированного дуба. Конечно, белое «пятно» клапана будет резать глаз. Серьёзные производители оконных клапанов предлагают клапаны разных цветов, иногда с условным названием «дуб», «тик», «анодированный алюминий» и т.д. Иногда на дорогих коттеджах они готовы красить клапаны в нестандартные цвета по желанию архитекторов. Все возможно.

8. Как найти самый «тихий» клапан на пластиковое окно — на какие цифры ориентироваться?
У клапанов, кроме производительности, обычно указывается величина звукоизоляции в открытом состоянии в единицах Dn, e, w в дБ. Величины 40–45 дБ — клапан с очень хорошей звукоизоляцией. Такие клапаны в полностью открытом положении практически не снижают звукоизоляцию закрытого окна с двухкамерным стеклопакетом. Такая звукоизоляция достигается путём установки в клапаны и наружные козырьки специальных звукопоглощающих вставок.

Борис Бутцев

На фото: электростатический фильтр в приточном оконном клапане AR60 фирмы «РЕНСОН». Есть также автоматический ограничитель притока воздуха при сильном ветре

9. А какой оконный клапан прилично очищает воздух?
Нужно понимать: любой фильтр — это преграда для входящего воздуха. Чем тоньше очистка воздуха, тем меньше его поступает. Поэтому не ждите чудес от дешёвых клапанов с простейшими фильтрами класса G2–G4. Одновременно высокую производительность и тонкую очистку обеспечивают в клапанах только специальные электростатические фильтры, в которых пылинки не столько застревают между волокнами фильтра, сколько прилипают к ним.

10. Что такое автоматические блокираторы порывов ветра?
В сильный ветер, на берегу реки, на высоких этажах и т.д. напор воздуха может стать очень сильным. Как следствие, из клапана будет поступать слишком много холодного воздуха. Для ограничения этого потока в достаточно сложных клапанах есть специальные подвижные шторки, которые автоматически уменьшают приток.

Дарья Ельникова

11. Окна обмерзают, на клапанах иней — что делать?
Советы по борьбе с конденсатом на окнах универсальны — что для вентклапанов, что без них.

а. В квартире должна быть работоспособная вытяжка (вентканал на кухне, в ванной и туалете). О частых ошибках я уже рассказывал в статье «Как своими руками создать проблемы с вентиляцией в собственном жилье».

б. Одного притока свежего воздуха с улицы — недостаточно. Воздух должен свободно перемещаться («перетекать») из жилых комнат к вытяжным каналам на кухне и в санузле. То есть отработанный — отводиться через общедомовую систему вентиляции. Перетока в наших квартирах обычно тоже нет: преграду воздуху создают избыточно герметичные межкомнатные двери. Подробнее об этом я писал в статье «Шум или духота: Как мы вредим себе звукоизоляцией дверей».

в. В квартире должно быть нормальное отопление. Если ваша квартира будет недотапливаться, и температура воздуха сильно упадёт, конечно, вы закроете клапаны. Выделяемая жильцами влага (дыхание, душ, стирка, приготовление пищи…) останется в квартире и превратится в конденсат на окнах, плесень на откосах.

Архитектурная мастерская za bor

Факт: Под «нормальным» отоплением понимаем не просто достаточную температуру воздуха в помещении, но и радиатор в правильном месте (под окном), правильного размера (по ширине окна) и не закрытый подоконником или экраном — теплый воздух беспрепятственно поступает к окну, как в интерьере на фото выше.

Geometrium – Студия дизайна интерьеров

Почему оконные компании не предлагают, а часто и отговаривают от установки клапанов?
Потому что они торгуют окнами. Главный девиз этой торговли — «Тепло, тихо, не дует!» А из любого клапана поступает свежий воздух, значит, «дует».

К счастью, в последние годы ситуация развивается в правильном направлении. На оконном рынке появился новый тренд «дышащие окна». Принимаются различные нормативы и документы, прямо обязывающие строителей устанавливать оконные или стеновые клапаны.

Появились и оконные фирмы, активно предлагающие оконные клапаны своим заказчикам одновременно с установкой нового окна. Дело в том, что себестоимость установки клапана при производстве окна на порядок дешевле, чем установка тех же клапанов по месту, в существующие окна. Получается, для производителей окон это возможность неплохо заработать — установить сначала окна, а потом через какое-то время — клапаны.

Если вы готовы, это довольно быстрая операция: установка клапанов в двухкомнатной квартире занимает примерно полтора часа. Купите пленку, чтобы прикрыть мебель от мелкой пыли, пока будут сверлить профиль.

ВАША ОЧЕРЕДЬ…
Остались вопросы? — Буду рад ответить в комментариях

Как работают клапаны | Типы клапанов

Как работают клапаны | Типы клапанов – Объясните это

Вы здесь: Домашняя страница > Инжиниринг > Клапаны

Дом
индекс А-Я
Случайная статья
Хронология
Учебное пособие
О нас
Конфиденциальность и файлы cookie

Криса Вудфорда. Последнее обновление: 29 ноября 2020 г.

Какой самый любимый вид транспорта в мире? Машина? велосипед? Реактивный самолет? Если бы мне пришлось рискнуть предположить, я бы не выбрал ни одного из этих вещей. Вместо этого я бы выбрал скромный конвейер. Ты можешь не замечаю трубы, но они транспортируют огромное количество жидкости (жидкости и газа) по всему миру тихо и эффективно, изо дня в день выходной. Для эффективной работы трубам нужен способ регулирования через них может проходить жидкость; им также нужен способ переключения стекать полностью. это работа клапаны делать: клапана похожи механические выключатели, которые могут включать и выключать трубы, поднимать или опускать их количество жидкости, протекающей через них. Давайте подробнее рассмотрим как они работают!

Фото: Этот запорный клапан управляется вручную: вы открываете и закрываете его, поворачивая колесо. Колесо, подобное этому, облегчает открытие клапана, потому что оно увеличивает усилие, которое вы прикладываете к ободу. производят большую и более полезную силу в центре. Если вы не уверены, почему, взгляните на нашу статью об инструментах и машинах. Фото Брайана Слоана любезно предоставлено

Содержание

Что такое клапаны?
Как изготавливаются клапаны?
Типы клапанов
Как работают предохранительные клапаны?
Узнать больше

Что такое клапаны?

Фото: Клапаны бывают всех размеров. Некоторые из них крошечные, как этот тарельчатый клапан, который скользит вверх и вниз по верхней части бутылки с напитками, чтобы впускать и выливать воду, когда вы тянете или толкаете его зубами.

Клапан представляет собой механическое устройство, перекрывающее либо полностью изменить количество жидкости, проходящей через него. Когда вы включаете кран (кран), чтобы почистить зубы, вы открываете клапан, который позволяет воде под давлением выходить из трубы. Сходным образом, когда вы спускаете воду в унитазе, вы открываете два клапана: один (сифон) пропускает воду чтобы сбежать, чтобы опорожнить поддон и еще один (называемый шаровым краном или шаровой кран), который пропускает больше воды в резервуар, готовый к следующему румянец.

Клапаны регулируют как газы, так и жидкости. Если у вас включена газовая плита (плита) В вашей плите органы управления, которые включают или выключают газ, представляют собой клапаны. Когда вы увеличиваете температуру, вы открываете клапан, который позволяет большему количеству газ поступает по трубе. Больше газа горит большим пламенем так вы получите больше тепла.

Клапаны практически гарантированно есть в любой машине, использующей жидкости или газы. В вашей стиральной машине есть клапан, который поворачивается подача воды включается или выключается каждый раз, когда барабан ополаскивается. Есть также клапаны в цилиндрах двигателя вашего автомобиля, открытие и закрытие несколько раз в секунду впустить воздух и топливо и дать сгоревшим выхлопные газы для выхода.

Клапаны используются не только в машинах. У твоего тела есть красивые важные клапаны внутри вашего сердца, которые позволяют ему перекачивать кровь в ваши легкие (где он поглощает кислород), а затем по всему телу.

Фото: Клапаны большие и малые. 1) Этот дроссельный клапан диаметром 7,3 м (24 фута) из аэродинамической трубы затмевает человека, стоящего рядом с ним! Фото любезно предоставлено НАСА на сайте Commons. 2) Этот гораздо меньший дроссельный клапан работает точно так же, открываясь в центре, чтобы пропустить воздух через трубу.

Фото предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Рекламные ссылки

Как изготавливаются клапаны?

Фото Перекрытие воды запорным клапаном. Поворот этого рычага на девяносто градусов закрывает шаровой кран в середине трубы, перекрывая протекающую через нее воду. В большинстве домов есть такие клапаны на входе холодной воды и на трубах, ведущих в резервуары для воды и выходящих из них. Запорные клапаны очень полезны во время чрезвычайной ситуации (например, при прорыве водопроводной трубы) или для проведения планового технического обслуживания. Как только клапан закрыт, вы можете безопасно выполнять ремонт без выливания всей жидкости.

Клапаны обычно изготавливаются из металла или пластмассы и имеют несколько различные части. Внешняя часть называется седлом и часто имеет цельнометаллический внешний корпус и мягкое внутреннее резиновое или пластиковое уплотнение, поэтому клапан делает закрытие абсолютно герметичным. Внутренняя часть клапан, который открывается и закрывается, называется корпус и вписывается в седло, когда клапан закрыт. Также существует некоторая форма механизм для открытия и закрытия клапана — либо ручной рычаг, либо колесо (как в кране или запорном кране) или автоматический механизм (как в в автомобильном или паровом двигателе).

Для клапанов, которые отключены, часто крайне важно не допустить абсолютной утечки жидкость или газ по трубе, чтобы избежать несчастных случаев, взрывов, загрязнения или потери ценных химических веществ (даже капающий кран может быть дорогим, если у вас вода по счетчику). Вот почему уплотнение на клапане должно быть абсолютно надежным, а закрытый клапан должен быть плотно закрыт. Отключение потока жидкости или газа под высоким давлением путем его перекрытия с клапаном — физически тяжелая работа: иными словами, нужно приложить много силы, чтобы сделай это. Вот почему некоторые клапаны управляются рычагами (например, тот, что изображен здесь, но некоторые могут быть намного длиннее, чтобы дать вам больше силы поворота) или большие колеса (как на верхнем фото в этой статье). Если действительно большие клапаны требуют слишком большой силы для подачи человеком, они приводятся в действие гидроцилиндрами.

Правильный выбор материала

Не все клапаны большие, мощные, промышленно прочные, изготовленные из металла. Внимательно осмотрите контейнеры для пищевых продуктов на своей кухне, и вы обнаружите у многих есть клапаны. Бутылки с водой (например, та, что я изобразил выше) часто имеют тарельчатые клапаны вместо клапанов. винтовые колпачки. Крышка банки с едой, которую я сфотографировал ниже, является еще одним действительно оригинальным примером клапана, сделанного из упругий эластомер (на практике эластичный, синтетический, силиконовый каучук). Он запечатывает банку для раздачи еды, которая обычно стоит вверх дном, поэтому теоретически еда может просто вылиться на стол внизу! Этот хитроумный клапан останавливает его. В резиновом материале есть четыре прорези, чтобы пропускать пищу, но он также довольно твердый, поэтому открывается только тогда, когда вы сжимаете банку. Давление, которое вы оказываете при сжатии, проталкивает пищу через четыре прорези, которые открываются. Когда вы сбросите давление, эластичность клапана заставляет прорези снова опускаться вниз, и банка снова закрывается. Это так просто и обыденно что вы, вероятно, никогда этого не замечали, но это гениальная инженерная разработка, основанная на очень тщательном подбор именно подходящего материала.

Фото: Эластомерный пищевой клапан. Слева: вид снизу на закрытый клапан. Посередине: вид сверху на тот же герметичный клапан. Справа: взгляд сверху с поднятым пальцем, чтобы показать, как работает механизм самоуплотняющейся щели. (Если вам интересно, я полагаю, что это щелевой клапан SimpliSqueeze® производства Aptar, и вы можете прочитать все технические детали того, как это работает в их US10287066B2: Раздаточный клапан.)

И выбор материалов для клапанов — это не просто вопрос о том, как они будут функционировать в течение срока службы, но и что с ними происходит после этого. Например, при упаковке пищевых продуктов переработка становится все более важным фактором. Возьмите маленькие клапаны, которые вы найдете на кофейных пакетах. После того, как кофе обжарен и расфасован по пакетам, он может лежать на полке магазина до года, в течение которого он продолжает выделять углекислый газ. Без клапана на пакете он может раздуться и потенциально лопнуть в магазине (или на вашей кухне), разбрасывая кофе повсюду. Итак, на кофейных пакетах есть эти оригинальные односторонние «дегазационные» клапаны, сделанные из мембран, которые открываются, когда внутри повышается давление. Вот почему вы можете «проснуться и почувствовать запах кофе», фактически не открывая пакет. Когда воздух пытается проникнуть снаружи, он сплющивает мембрану и плотно запечатывает мешок. Пока все хорошо, но как насчет переработки? Если вы начнете ставить на пакеты сложные пластиковые клапаны, сумки гораздо труднее перерабатывать. Какой ответ? В настоящее время производители изготавливают кофейные пакеты и клапаны полностью из компостируемые биопластики для устранения проблемы утилизации отходов.

Фото: Принцип работы кофейных клапанов. Верхний ряд: Слева: типичный клапан на внутренней стороне пакетика с кофе. Посередине: этот компостируемый клапан из биопластика (производства швейцарской компании Wipf) имеет фиксированное внешнее седло (черное) и внутренний корпус (красный) с газовым клапаном. Справа: разберите его, и вы обнаружите, что внутри него тоже есть пластиковая мембрана. (синий). На рисунке ниже показано, как эти три части работают вместе. Мембрана изгибается, позволяя CO2 выходит наружу, а затем сглаживается, чтобы предотвратить попадание воздуха и водяного пара.

Типы клапанов

Иллюстрация: восемь распространенных типов клапанов, значительно упрощенных. Цветовой ключ: серая часть — это труба, по которой течет жидкость; красная часть – клапан и его ручка или регулятор; синие стрелки показывают, как клапан движется или поворачивается; а желтая линия показывает, в каком направлении движется жидкость, когда клапан открыт.

Различные типы клапанов имеют разные названия. наиболее распространенными являются бабочка, кран или пробка, ворота, глобус, игла, тарелка и катушка:

Шар : Полая сфера (шар) плотно сидит в шаровом кране. внутри трубы, полностью блокируя поток жидкости. Когда вы поворачиваете ручку, она заставляет шар поворачиваться на девяносто градусов, позволяя жидкости течь через его середину.
Дроссельная заслонка : Дроссельная заслонка представляет собой диск, который находится в середина трубы и поворачивается вбок (для впуска жидкости) или вертикально (чтобы полностью перекрыть поток).
Кран или пробка : В кране или пробке поток блокируется конусообразной заглушкой, которая отодвигается при повороте колеса или справиться.
Задвижка или шлюз : Задвижки открывают и закрывают трубы опуская через них металлические ворота. Большинство клапанов этого типа быть полностью открытым или полностью закрытым и не может работают должным образом, когда они открыты только наполовину. В водопроводных трубах используются такие клапаны.
Глобус : Водопроводные краны (краны) являются примерами глобуса клапаны. Когда вы поворачиваете ручку, вы закручиваете клапан вверх или вниз, и это позволяет воде под давлением течь вверх по трубе и выходить через носик ниже. В отличие от затвора или шлюза, такой клапан можно настроить так, чтобы через него проходило больше или меньше жидкости.
Игла : Игольчатый клапан использует длинную скользящую иглу для точно регулировать поток жидкости в машинах, таких как карбюраторы автомобильных двигателей и системы центрального отопления.

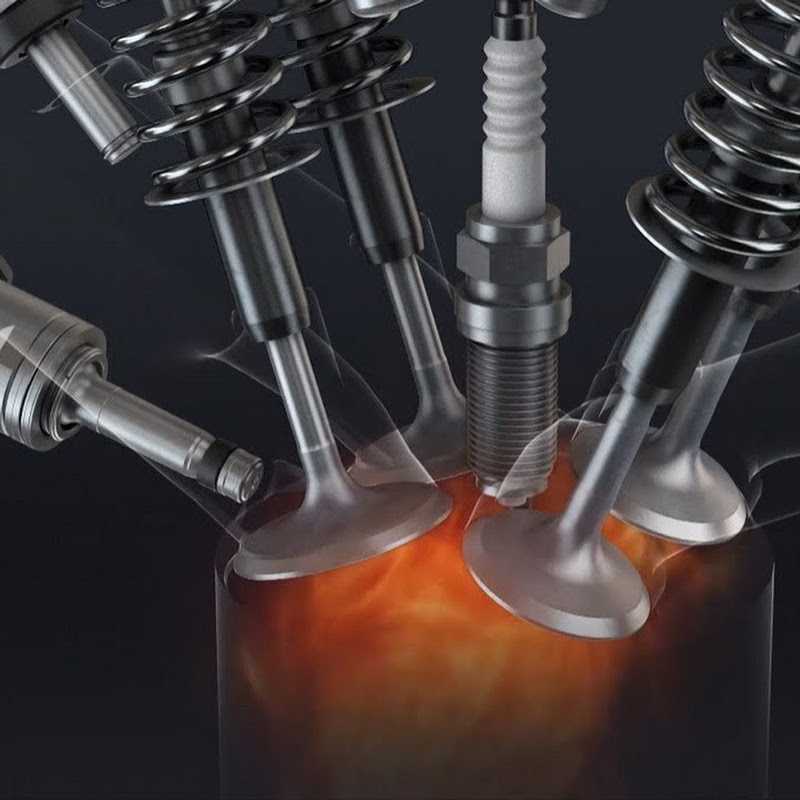

Тарельчатый клапан : Клапаны в цилиндрах автомобильных двигателей представляют собой тарельчатые клапаны. Этот Тип клапана похож на крышку, сидящую на верхней части трубы. Время от времени крышка поднимается, чтобы выпустить или впустить жидкость или газ.
Золотник : Золотниковые клапаны регулируют поток жидкости в гидравлические системы. Подобные клапаны скользят назад и вперед, чтобы сделать поток жидкости в том или ином направлении по контуру трубы.

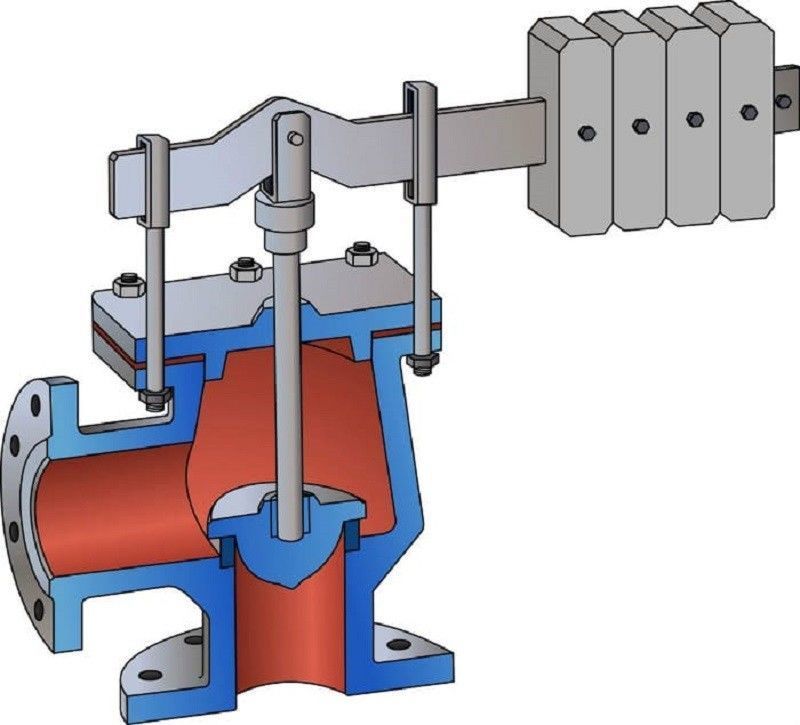

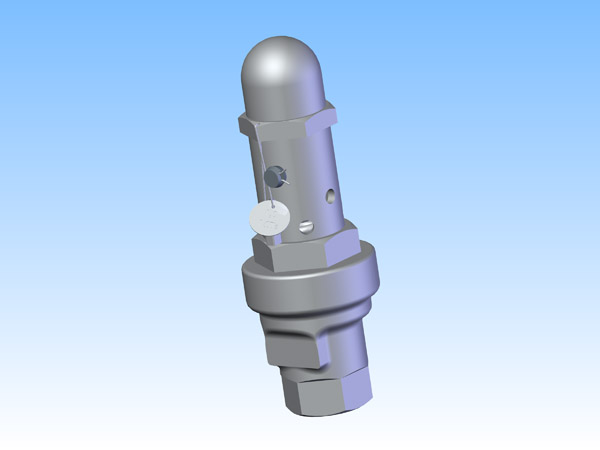

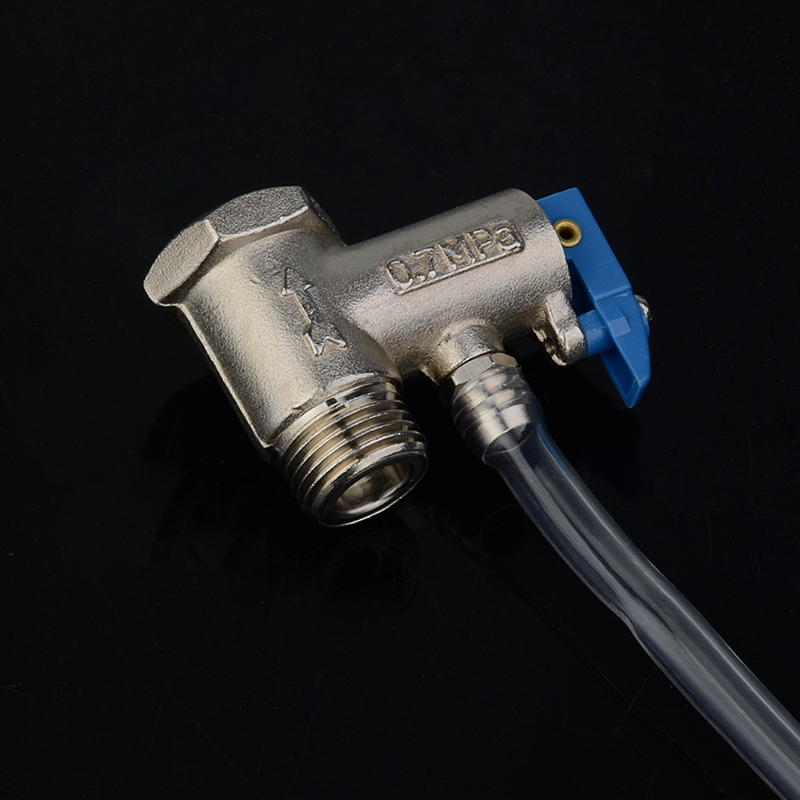

Как работают предохранительные клапаны?

Клапаны часто используются для хранения опасных жидкостей или газов, например, токсичных химикатов, горючей нефти, пара высокого давления, или сжатый воздух — ни в коем случае нельзя допускать утечки. по идее клапан должен быть совершенно безопасным и после закрытия не должен пропускать жидкость или газ. На практике это не совсем так. Иногда лучше, чтобы клапан вышел из строя намеренно, чтобы защитить какую-то другую часть системы или машины. Например, если у вас есть паровой двигатель, работающий от водяного котла, в котором пар накапливается, но давление внезапно становится слишком высоким, вам нужен клапан, который можно открыть, дать пару выйти и безопасно сбросить давление до того, как все кончится. котел катастрофически взрывается. Клапаны, которые работают таким образом, называются предохранительными клапанами. Они предназначены для автоматического открытия, когда жидкость или газ, которые они содержат, достигают определенного давления (хотя многие системы и машины имеют предохранительные клапаны, которые можно открыть вручную для той же цели).

Работа: Пример предохранительного клапана в обычном кране горячей воды.

В обычном кране вы поворачиваете оранжевую ручку вверху по часовой стрелке или против часовой стрелки, чтобы поднять или опустить клапан. Это позволяет воде течь слева направо по горизонтальной трубе, вокруг изгиба (через щель, где был клапан) и выходить через вертикальную трубу справа.

Вы можете повернуть ручку на разную величину, чтобы открыть клапан на разную высоту, пропуская разное количество воды.

В этой конструкции Пола Вессона, запатентованной в 1923 году, внизу есть дополнительный предохранительный клапан зеленого цвета. Он имеет коническую форму и обычно плотно удерживается на месте желтой пружиной, обвитой вокруг него. Однако, если давление воды становится слишком большим, она давит на конус, открывает клапан, и вода уходит вниз, сбрасывая давление.

Изображение из патента США: 1,449,472: Предохранительный кран Пола Б. Вессона и компании Hampden Brass, любезно предоставлено Управлением по патентам и товарным знакам США.

Подробнее

На этом сайте

Оси и колеса
Твердые вещества, жидкости и газы
Шестерни
Гидравлика
Пневматика
Инструменты и простые механизмы

Книги

Справочник по клапанам, автор Филип Л. Скоузен. McGraw-Hill Education, 2011 г. Подробное руководство по различным типам клапанов, их выбору, размерам и проблемам, которые могут возникнуть при их использовании.
Справочник по клапанам и приводам Брайана Несбитта. Баттерворт-Хайнеманн, 2007/2011. Практическое руководство по выбору и использованию клапанов, включая руководство покупателя.
Т. Кристофера Дикенсона. Elsevier, 1999. Подробный технический справочник. Много информации о различных типах клапанов и о том, как выбрать клапаны для конкретного применения.

Статьи

Создание лучшего клапана. Джина Колата. Нью-Йорк Таймс. 20 июня 2015 г. Новый тип операции на сердечном клапане (транскатетерная замена аортального клапана) снижает риск хирургического вмешательства для пациентов.
Британец получает искусственное пластиковое сердце: NHS Choices, 3 августа 2011 г. Описывает структуру искусственного сердца, в котором используются пластиковые клапаны.
Предохранительные клапаны снижают риск ожогов: BBC News, 5 сентября 2005 г. Отчет о разработке термостатических клапанов для кранов для защиты пожилых людей.

Патенты

Патенты дают глубокое понимание технических тонкостей того, как все работает на самом деле. Существуют тысячи различных типов клапанов; вот небольшой и довольно случайный выбор для начала:

US3425439: Клапан-бабочка Дона В. Даффи. Duriron Co. Inc., 4 февраля 1969 г.
US3394915: Шаровой кран с кольцевым уплотнением производства Жана Гашо. Duriron Co. Inc., 4 февраля 1969 г.
US20030159737A1: Шаровой клапан большой пропускной способности, разработанный Джеймсом Старесом. ООО “Дрессер”, 30 августа 2005 г.
US20030159737A1: Тарельчатый клапан и способ его изготовления Чарльза Питера де Клера. Colder Products Co., 16 марта 2004 г.
US10287066B2: Раздаточный клапан Джейсона Хаттона и др., AsparGroup. 14 мая 2019 г.. Техническое описание желтого самоуплотняющегося пищевого клапана, сфотографированного выше.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты.

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

SimpliSqueeze является зарегистрированным товарным знаком AptarGroup, Inc.

Подпишитесь на нас

Оцените эту страницу

Пожалуйста, оцените эту страницу или оставьте отзыв, и я сделаю пожертвование WaterAid.

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис. (2008/2020) Клапаны. Получено с https://www.explainthatstuff.com/valves.html. [Доступ (вставьте дату здесь)]

Подробнее на нашем веб-сайте…

Связь
Компьютеры
Электричество и электроника
Энергия
Машиностроение
Окружающая среда

Гаджеты
Домашняя жизнь
Материалы
Наука
Инструменты и приборы
Транспорт

↑ Вернуться к началу
