для чего нужен, виды, установка

Главная » Вентиляция » Вентиляционный обратный клапан: назначение, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

Содержание статьи

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

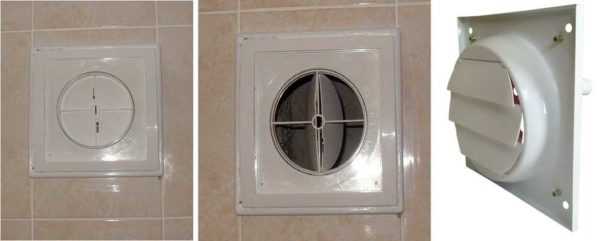

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

  • Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
  • Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
  • Это самый тихий клапан — эластичная мембрана, но не слишком надежный



  • Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
  • Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

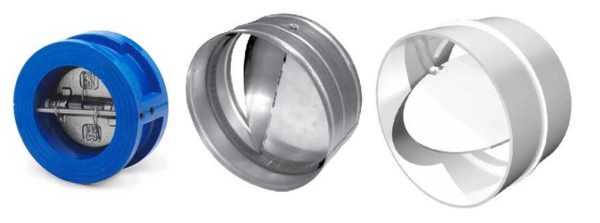

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

  • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
  • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
  • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

  • С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

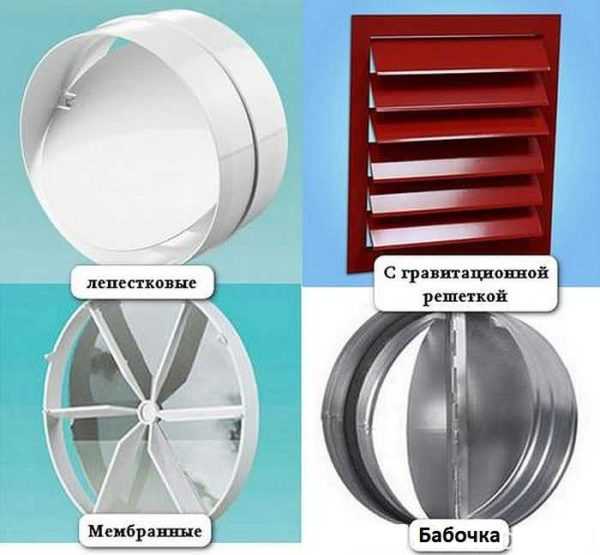

    Виды заслонок на обратном клапане для вентиляции

  • С заслонкой из двух частей (бабочка). Этот вариант встречается только в круглых клапанах. Также имеется ось. На ней закреплены два полудиска, которые удерживаются в закрытом положении при помощи пружин. Пружины слабые, их может открыть даже не слишком сильный поток. Но при слабом дуновении естественной вентиляции может не сработать.

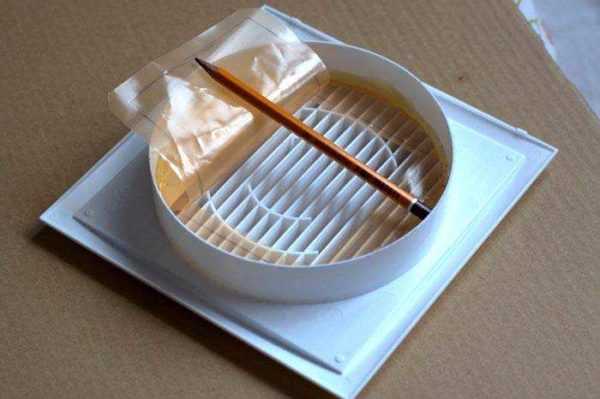

  • Мембранные. В качестве заслонки используется гибкий пластик. Этот вариант кажется наиболее предпочтительным — мембрана должна легче открываться. На деле же мембранные клапана работают хуже других. Сначала они действительно могут реагировать даже на небольшое движение воздуха. По мере накопления пыли и копоти, становятся все тяжелее и, через некоторое время, залипают.

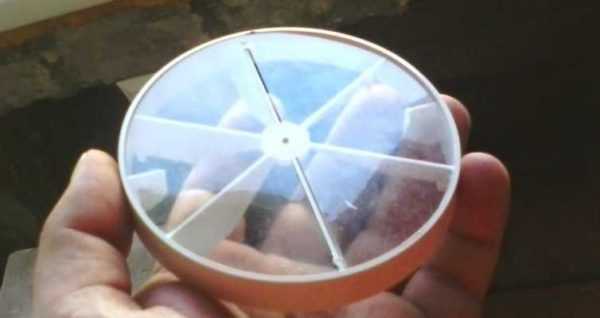

    Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

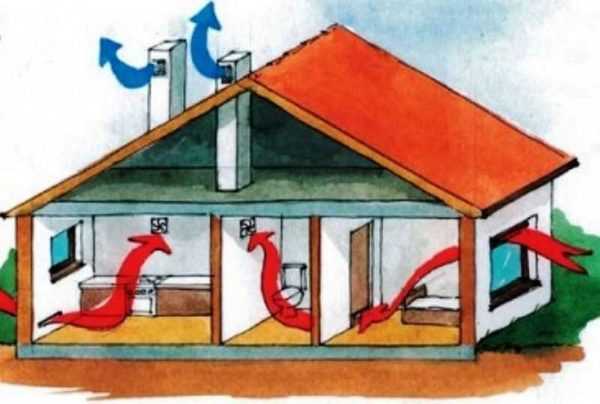

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

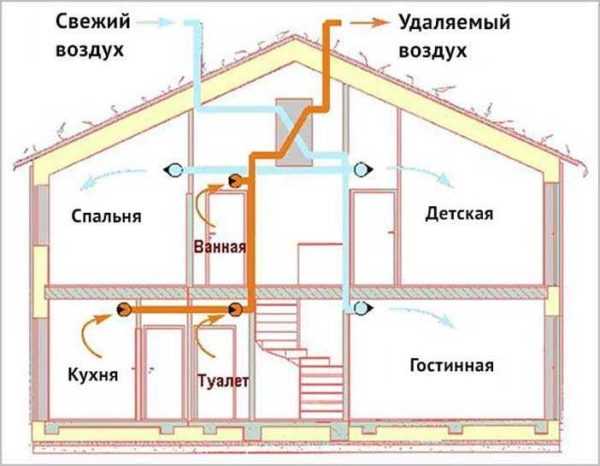

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

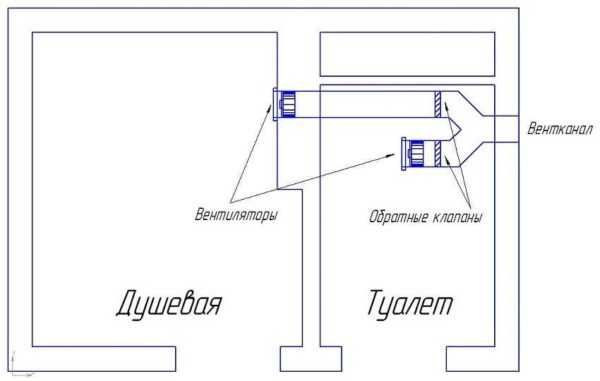

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

stroychik.ru

Клапаны

Каталог трубопроводной арматуры АРМАТЭК

Слово «клапан» пришло в русский язык из немецкого языка не так давно ─ в XVIII веке. В нем Klappe означает крышка. И действительно, словно крышка клапан способен открывать и закрывать проход для чего-либо.

Клапаны окружают человека повсюду. Они ─ часть его самого. Регулирующие движение крови сердечные клапаны есть у всех живых существ, в груди которых бьется сердце.

Клапаны закрывают карманы пиджаков, пальто, сумок. Клапаны используются в типографии (клапан обложки книги). Они не чужды искусству ─ с помощью клапанов духовых инструментов выдыхаемый из легких воздух превращается в звуки музыки.

Клапаны широко применяются в технике: клапан двигателя, клапан насоса, клапан компрессора. Каждому автолюбителю известно, что такое регулировка клапанов или замена клапанов. И, наконец,

Клапан ─ один из типов трубопроводной арматуры

Кто первым применил клапан в этом качестве, установить доподлинно уже никогда не удастся, но прообразы современных клапанов использовались много веков назад в акведуках Древнего Рима.

В трубопроводной арматуре клапаном называют один из ее типов наряду с задвижкой, краном и дисковым затвором. Отличительный признак клапана ─ запирающий или регулирующий элемент, перемещающийся параллельно оси потока рабочей среды.

Существует большое число разновидностей клапанов. В качестве основного узла они входят в конструкцию большинства регуляторов, воздухоотводчиков и немалой части конденсатоотводчиков.

Главные свойства клапанов:

  • малая строительная высота;
  • быстрое срабатывание;
  • высокая герметичность;
  • наличие противодавления рабочей среды;
  • большое гидравлическое сопротивление;
  • значительное усилие на привод затвора;
  • большая строительная длина.

Первые три позиции в этом списке относятся к безусловным достоинствам клапанов. Три последних ─ к его не самым сильным сторонам.

Клапаны одновременно «родственники» и в чем-то антиподы другого типа арматуры ─ задвижек. У тех, и других перемещение запорного или регулирующего элемента ─ линейное, в отличие от кранов и дисковых затворов, у которых оно вращательное. И в то же время многие из перечисленных в предыдущем абзаце свойств у клапанов и задвижек разнонаправлены. У последних большая строительная высота, малая строительная длина, незначительное гидравлическое сопротивление, медленное срабатывание. Запорные клапаны открывают и закрывают проход быстрее, чем задвижки, что востребовано при частых переключениях. Но, в отличие от задвижек, при проходе запорного клапана потоку приходится изменять направление движения.

Клапан и виды трубопроводной арматуры

Фактически любой вид арматуры нашел свое конструктивное воплощение в клапанах. Клапаны присутствуют во всех разновидностях арматуры по назначению и области применения: общепромышленной, санитарно-технической, редукционной, контрольной, энергетической и других. Выполненная в виде клапана предохранительная арматура носит название предохранительный клапан, обратная ─ обратный клапан, регулирующая ─ клапан регулирующий и т. д.

Есть клапаны запорные, смесительные, распределительные, разделительные, отсечные, отключающие. Клапаны ─ составная часть конструкции значительной части технических устройств ─ представителей фазоразделительной арматуры.

Предохранительный клапан служит для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды. Обратный клапан ─ для автоматического предотвращения обратного потока рабочей среды. Регулирующий клапан ─ для регулирования ее параметров путем изменения расхода или проходного сечения.

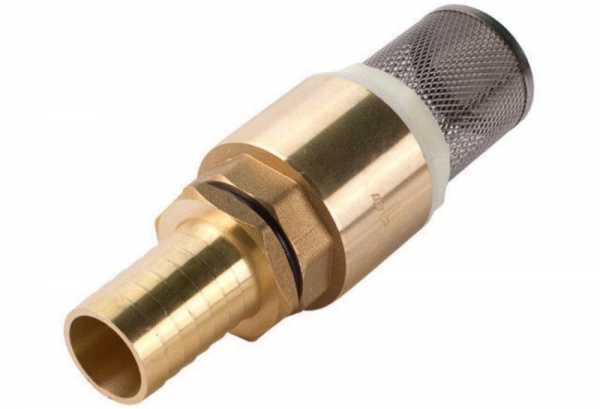

Пример обратного клапана─ приемный клапан, устанавливаемый на конце трубопровода перед насосом.

Разновидность регулирующей арматуры ─ дыхательный клапан (другие названия ─ впускной или выпускной клапан), предназначенный для герметизации емкостей, в которых содержатся газ, воздух или пар. Также составной частью регулирующей арматуры является перепускной клапан, служащий для периодического снижения давления в трубопроводе и оборудовании «до себя» в случае превышения им установленного значения.

Корпус клапана

В зависимости от способа формообразования корпуса клапаны бывают кованые, литые, сварные, штампованные или комбинированные: литосварные (в них изготовленные методом литья корпусные детали соединены сваркой), штампосварные (сваркой соединены корпусные детали, полученные методами штамповки, ковки или вальцовки), литоштампосварные.

По типу конфигурации присоединительных патрубков различаются клапаны угловые и проходные. У угловых клапанов оси входного и выходного патрубков расположены перпендикулярно или хотя бы непараллельны друг другу. У проходных они взаимно параллельны. Проходя угловой клапан, поток делает один поворот, поэтому падение давления в нем меньше, чем в прямоточном (проходном) клапане.

Клапаны могут иметь не только два патрубка ─ входной и выходной, но и быть многоходовыми. «Много-» ─ это, как правило, три (трехходовой клапан) или четыре (четырехходовой клапан) патрубка.

Как и другие типы трубопроводной арматуры, клапаны бывают полнопроходными и неполнопроходными. В первом случае диаметр седла составляет не менее 9/10 диаметра отверстия входного патрубка, во втором ─ площадь сечения проточной части меньше этой величины.

Конструкции клапанов

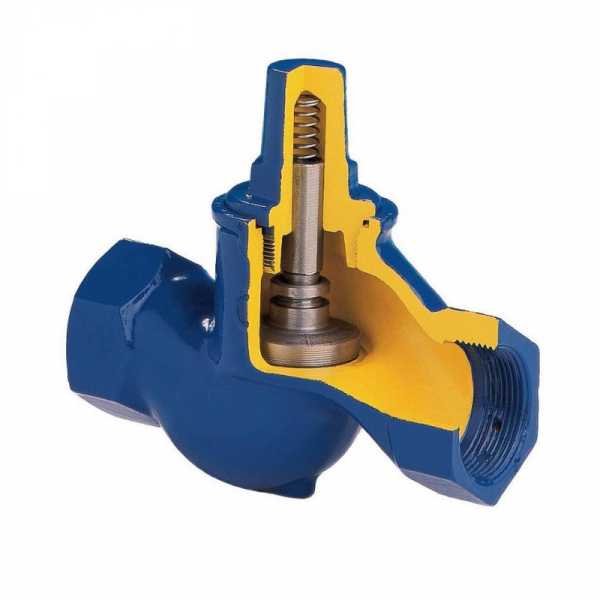

Общий принцип устройства клапанов одинаков ─ перемещение подвижных частей затвора относительно неподвижных приводит к изменению проходного сечения, а, значит, изменению пропускной способности. Но устройство затвора клапана бывает различным.

Например, подвижный элемент затвора ─ золотник ─может быть игольчатым (в виде узкого конуса), поршневым (цилиндрическим), сферическим, тарельчатым.

Иногда ссылка на тип подвижного элемента затвора оказывается в названии клапана. Например, игольчатый клапан или поршневой клапан.

Игольчатый клапан отличается высокими эксплуатационными характеристиками и обеспечивает эффективное регулирование потока.

В предохранительном поршневом клапане поршень является чувствительным элементом, воспринимающим воздействие давления рабочей среды.

В регулирующем клеточном клапане затвор представляет собой неподвижную деталь, называемую клеткой из-за большого количества профилированных отверстий, служащих для пропуска рабочей среды. Перемещающийся внутри клетки плунжер, изменяя площадь их открытых сечений, регулирует пропускную способность клапана.

По количеству седел различают клапаны односедельные и двухседельные, когда два седла находятся на одной оси.

Если проходное сечение клапана образовано двумя или более затворами, расположенными последовательно, он носит название многоступенчатого клапана.

По типу уплотнения, обеспечивающего требуемую герметичность соединений арматуры относительно внешней среды, можно отметить сальниковые и сильфонные клапаны. В предохранительном сильфонном клапане сильфон служит не только для герметизации штока, но и является чувствительным или силовым элементом. Сильфонные уплотнения используются во многих клапанах: запорных, регулирующих, предохранительных.

По способу действия клапаны могут быть нормально-закрытыми (клапан НЗ) и нормально-открытыми (клапан НО). Клапаны НЗ при отсутствии или прекращении подачи энергии, создающей усилие для перемещения запирающего (регулирующего) элемента, автоматически обеспечивают положение «закрыто», а клапаны НО при тех же условиях ─ положение «открыто».

Присоединение клапана к трубопроводу

От качества монтажа клапанов во многом зависит эффективность и продолжительность их работы в составе трубопроводной системы. При присоединении клапанов к трубопроводу используются все известные технологии.

Муфтовые соединения, когда присоединительные патрубки имеют внутреннюю резьбу, особенно широко применяются для клапанов, корпус которых изготовлен из сплавов цветных металлов.

Для присоединения клапанов небольших размеров используются штуцерное и цапковое соединения ─ присоединительные патрубки с наружной резьбой, а в цапковом ─ с наружной резьбой и буртиком.

Фланцевые соединения обеспечивают удобный монтаж-демонтаж, но требуют более тщательного контроля затяжки скрепляющих болтов, ослабление которой грозит потерей герметичности. Для усиления герметичности служат уплотнительные прокладки, устанавливаемые между поверхностями фланцев. Слабая сторона фланцевых соединений ─ возможность деформации фланцев. Лучше других материалов ей противостоят фланцы из чугуна.

Сварные соединения являются неразъемными, поэтому их демонтаж сопряжен с трудностями. Зато они широко применяются для стальных клапанов в трубопроводных системах, транспортирующих взрывоопасные, радиоактивные, токсичные жидкости и газы. Сварные соединения, сделанные «раз и навсегда», не требуют ухода и подтяжки в отличие, например, от фланцевых. Это актуально для тянущихся на сотни и тысячи километров магистральных трубопроводов, выполнять техническое обслуживание которых не так просто. Сварные соединения не приводят к увеличению массы трубопроводной арматуры, а, значит, и трубопроводов в целом. Главное, чтобы место сварки не стало слабым местом трубопроводной системы в части механических свойств.

Приводы для управления клапанами

Для управления клапанами ─ перемещения запирающего или регулирующего элемента ─ применяют разнообразные приводы: ручной, электрический, электромагнитный, гидравлический, пневматический или их комбинации.

Примеры комбинированного привода ─ пневмогидропривод, использующий энергию сжатого газа и гидравлическую энергию, и электрогидравлический привод.

Передача поступательного усилия от привода к запирающему или регулирующему элементу осуществляется посредством штока (шпинделя).

Электрические приводы широко используются для управления регулирующими клапанами в системах теплоснабжения, вентиляции и кондиционирования воздуха. Современный электропривод представляет собой сложное техническое устройство, включающее систему управления, электродвигатель и редуктор.

Если в электрическом приводе электрическая энергия используется «напрямую», то в электромагнитном ее преобразование в механическую происходит в результате взаимодействия электромагнитного поля и сердечника, выполненного из ферромагнитного материала.

Электромагнитный клапан, оснащенный встроенным или выносным электромагнитным приводом, ─ распространенная конструкция.

Электромагнитные клапаны могут работать от переменного тока централизованных электрических сетей или от постоянного тока автономных источников ─ батарей или генераторов постоянного тока.

Электромагнитные клапаны широко используются в контрольно-измерительной арматуре; для управления процессами дозирования, отключения, смешивания, сброса, распределения потоков рабочих сред.

Уже много лет для управления арматурой служат пневматические приводы, применимые почти ко всем размерам клапанов, кроме самых больших, где на помощь им приходит способный обеспечить высокий крутящий момент гидропривод.

Использование приводов позволяет автоматизировать работу клапанов. Требования, предъявляемые к приводам клапанов: гарантия требуемых значений рабочего диапазона (выходной крутящий момент), износостойкость, герметичность, соответствие требованиям безопасности, коррозионная устойчивость.

Материалы для изготовления клапанов

При изготовлении клапанов задействован весь арсенал современных технологий. Корпуса клапанов могут быть сделаны из черных и цветных металлов и их сплавов, а также из неметаллических материалов. Черные металлы ─ это чугун (серый, ковкий) и сталь ─ углеродистая, низколегированная, высоколегированная, включая жаропрочную и нержавеющую. Цветные металлы ─ сплавы меди, никеля, тантала, титана, ниобия, алюминия (например, алюминиевый унифицированный воздушный клапанУВК). Неметаллические материалы ─ пластмассы, керамика (фарфор) и проч.

Седла клапанов, работающих при небольших перепадах давления, изготавливают из чугуна или алюминиевых сплавов, при более высоких нагрузках делают стальными.

Интересно, что в описании материалов, используемых для изготовления клапанов, более чем столетней давности упоминаются как хорошо знакомые чугун, медь, бронза и резина, так и менее известные в этом качестве свинец, кожа, стекло и дерево.

Появление новых и более полное использование возможностей «старых» материалов ─ один из важных резервов увеличения потенциала современных клапанов.

В разные периоды истории развития арматуростроения на его передний край выходили разные типы арматуры. Один из ведущих российских специалистов, эксперт НПАА (Научно-Промышленной Ассоциации Арматуростроителей), к. т. н. О.Н. Шпаков пиком лидерства клапанов называет десятилетия, наступившие после изобретения паровой машины. Затем его бремя перешло к задвижкам. Цифры объемов продаж различных типов арматуры скорее подтверждают, чем опровергают это мнение.

Но в чем другим типам арматуры сложно соперничать с клапанами, так это в разнообразии. Чтобы описать его для клапанов, терминов требуется в несколько раз больше, чем, например, для задвижек. О чем убедительно свидетельствует Алфавитный указатель терминов на русском языке «ГОСТ 24856-2014. Арматура трубопроводная. Термины и определения».

armatek.ru

80 фото и описание устрйотсва

Обратным клапаном называется разновидность запорной арматуры, основная задача которой сводится к тому, чтобы пропускать жидкость лишь в одном направлении. Благодаря указанному свойству их с успехом применяют при организации системы водоснабжения. Например, обратный клапан для насоса не допускает возвращения в скважину или колодец уже поднятой по трубе воды.

Еще одним плюсом устройства оказывается способность поддержания должного уровня воды в системе ее подачи. При открытии крана отсутствует необходимость ждать вытеснения воздуха, вода подается моментально. Подробнее об этом техническом элементе пойдет речь ниже.

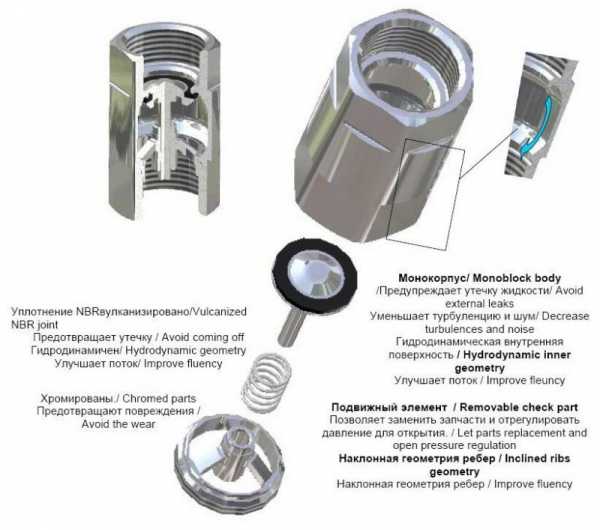

Устройство и принцип работы

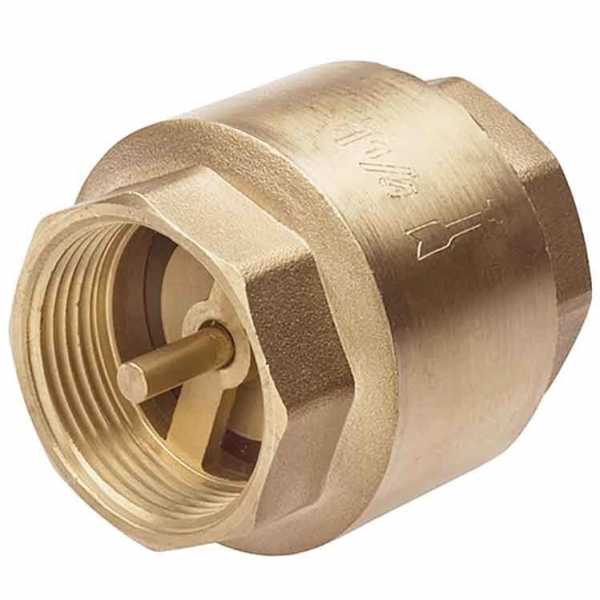

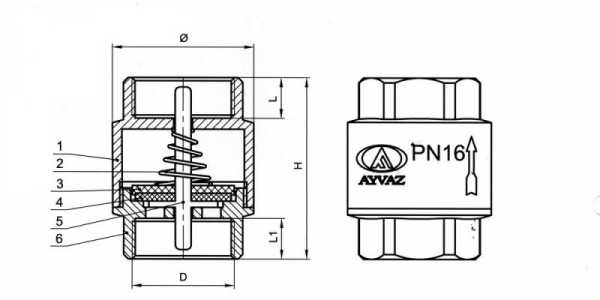

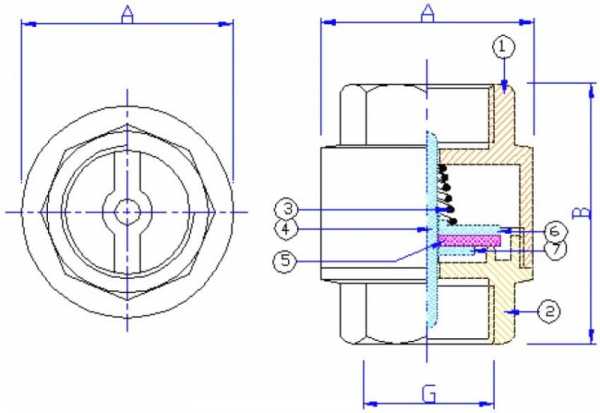

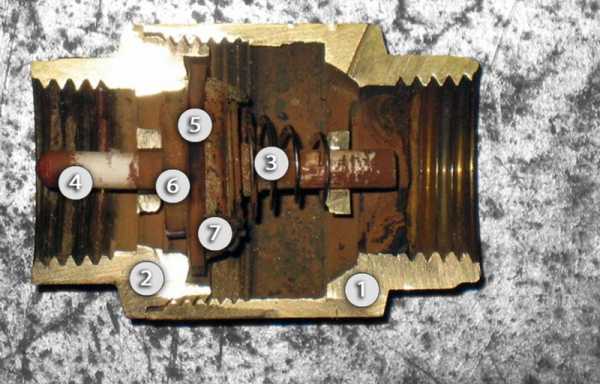

Изделие имеет металлический корпус, его можно разобрать на две части, снабженные резьбовой нарезкой. Помимо этого, имеется затвор, выполненный из пластика или металла. Он снабжен резиновой прокладкой и пружиной, которая его подпирает.

Принцип работы достаточно прост. При движении жидкости по трубопроводу, на котором установлен клапан, ее напора оказывается достаточно для того, чтобы отжать пружину, открыв тем самым затвор. Когда подача приостанавливается, напор в системе существенно падает, и пружина возвращает затвор на место, предотвращая обратный ток.

На затвор давит и жидкость, находящаяся в системе после клапана. Таким образом осуществляется полный ход работы.


Разновидности

Оснований, по которым можно классифицировать все клапаны, несколько. А именно: конструкционные особенности, материал, из которого они изготовлены, способ установки и размер.

Конструкционные особенности

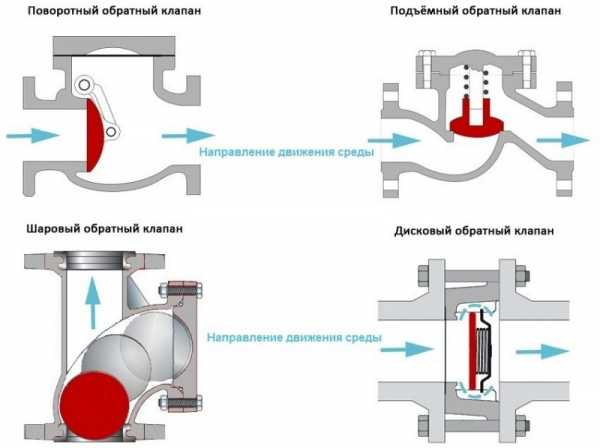

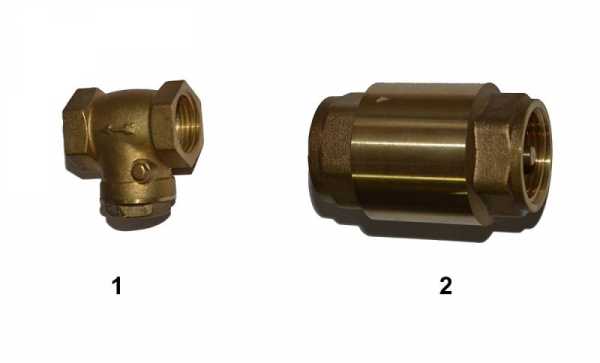

Запирающий элемент может быть шарового, подъемного, поворотного и межфланцевого типа. В первом затвор представлен шаром, который подперт пружиной и сдвигается только под давлением жидкости, к примеру, воды. В подъемном устройстве затвор двигается вверх и вниз под действием напора.

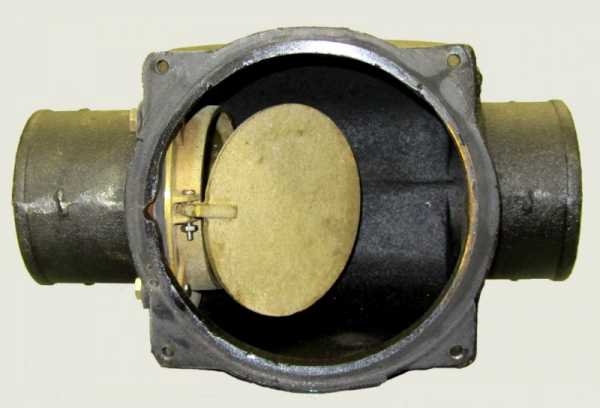

По сути устройство с подъемным затвором являет собой клапан обратного давления воды. Ее столб придавливает шток с закрывающей тарелкой, не допуская тем самым возвращения уже прокаченной воды.

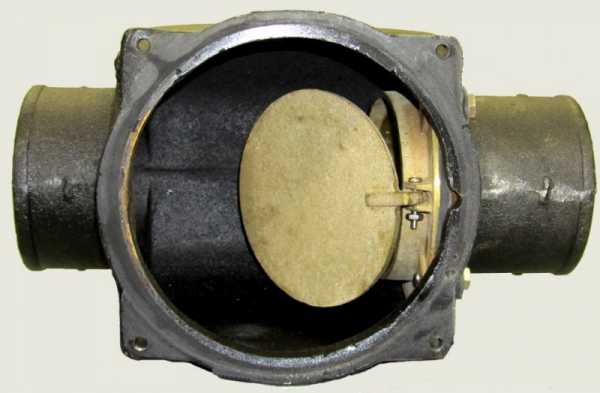

Поворотный затвор работает как створка, открывающаяся при движении жидкости и возвращающаяся в исходное положение пружиной, когда давление жидкости в системе ослабевает.

Межфланцевые модели в свою очередь могут быть дисковыми и двустворчатыми. У последнего, судя по названию, затвор представлен двумя створками, которые складываются при прохождении жидкости по системе и сходятся вместе при прекращении подачи.


Дисковый затвор двигается вдоль собственной оси при напоре и возвращается на место, перекрывая подачу, при его отсутствии.

Материал изготовления

Латунные изделия считаются надежными, устойчивыми к долгому воздействию жесткой воды и коррозии. Они пользуются большим спросом. Чугунные модели применяют крайне редко, в основном, для трубопроводов с большим диаметром, поскольку материал подвержен коррозии.

Клапаны из нержавеющей стали практически не имеют нареканий, однако их стоимость достаточно высока. Возможен вариант, когда разные части устройства изготовлены из разных материалов. Прежде чем приобрести требуемый товар, имеет смысл разузнать у продавца информацию по поводу материала.

Способ установки

Крепятся устройства при помощи муфт – переходников с резьбовым соединением. Диаметры обратных клапанов для воды могут быть различны: от 15 до 200 мм, поэтому размеры муфт подбираются с учетом конкретных условий.

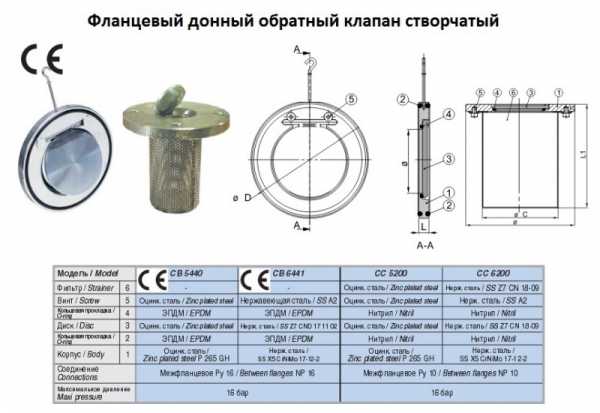

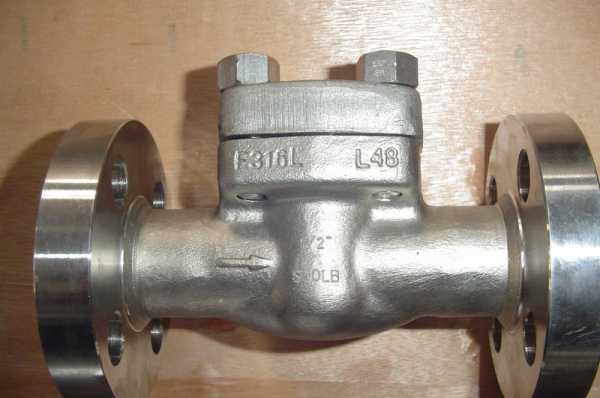

Еще один вид крепления – при помощи фланца. Такой вариант применяют преимущественно для чугунных запирающих арматур, устанавливаемых на крупные трубопроводы.

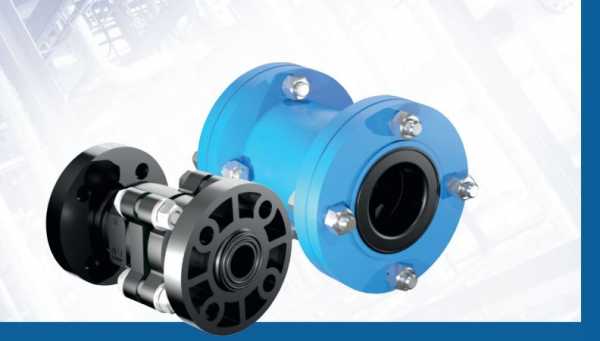

Межфланцевое крепление подразумевает размещение устройства между двумя скрепляющимися друг с другом болтами фланцами.

Размер

Выделяют стандартные, миниатюрные и большие модели. Стандартные считаются самыми ходовыми, используют их для большинства трубопроводов. Миниатюрные устройства идут в ход, когда нет возможности установить стандартную модель.

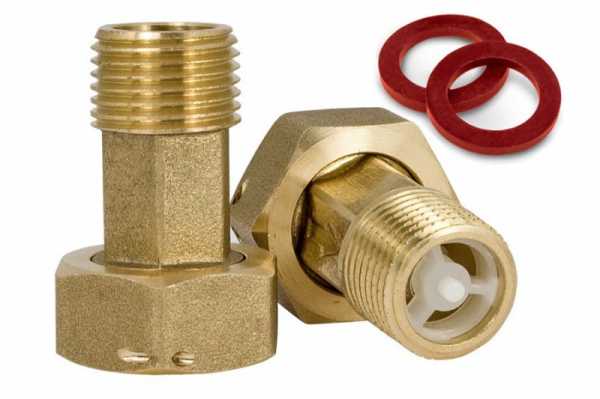

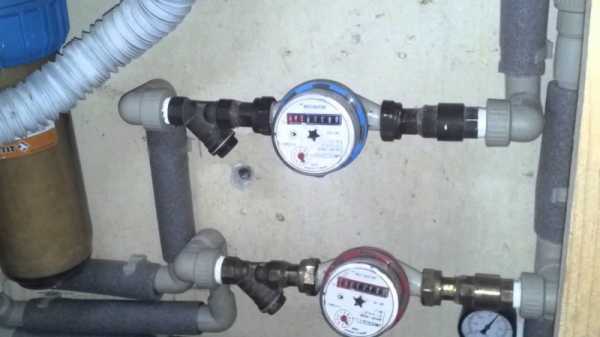

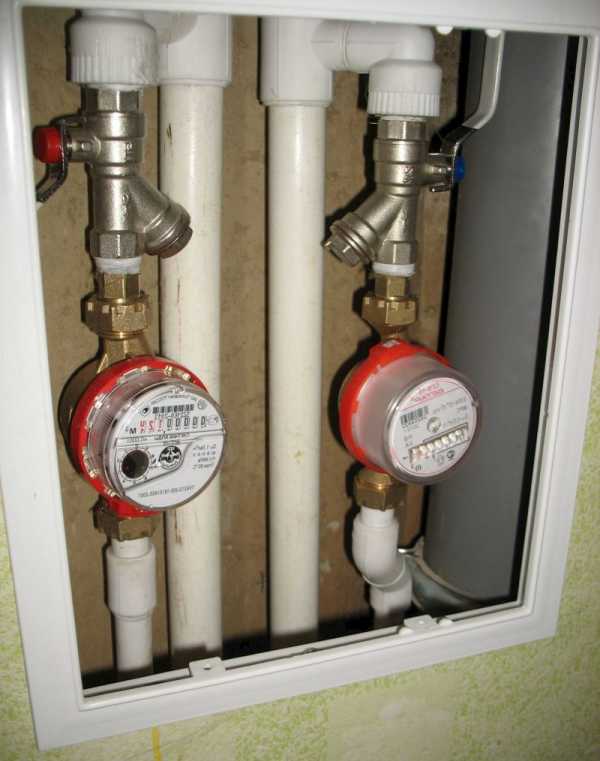

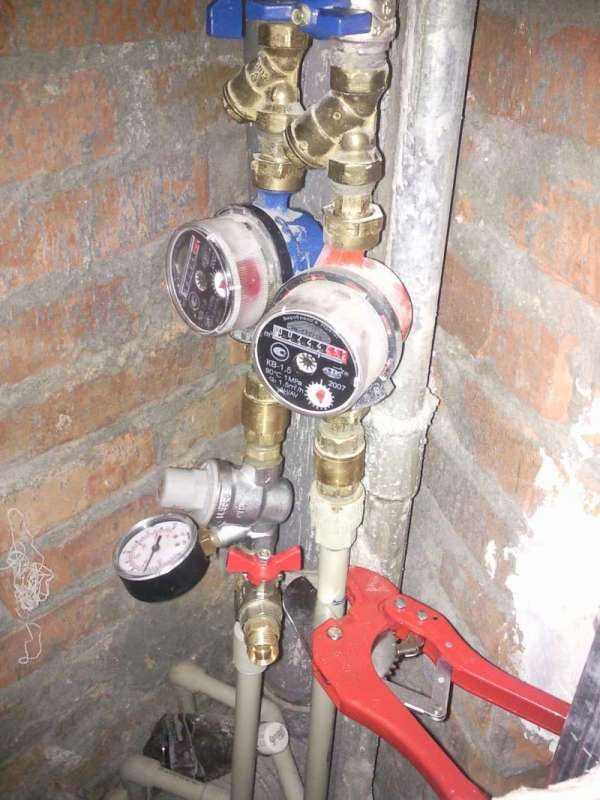

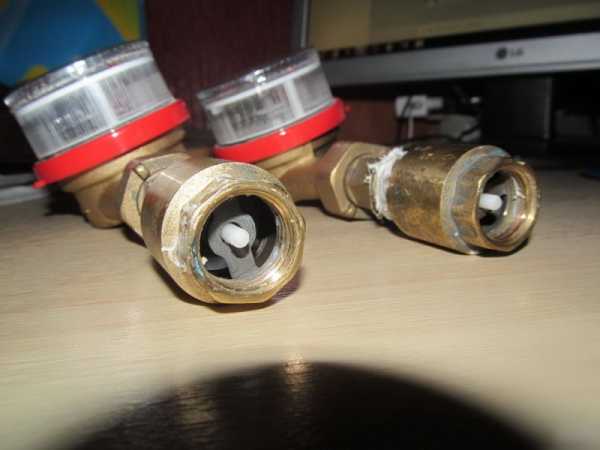

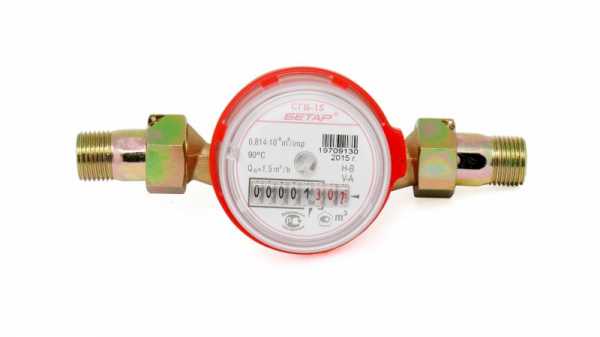

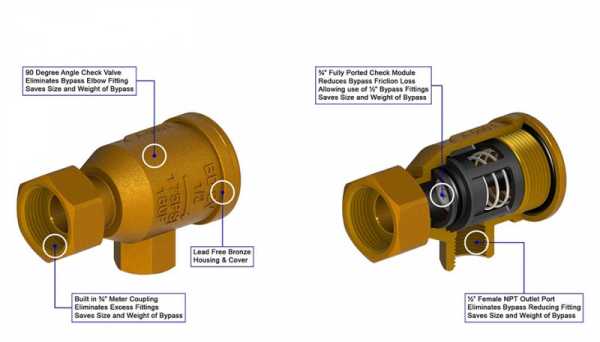

Преимущественно это обратные клапаны для счетчика воды, устанавливаемые на выходе. Основное их предназначение – не допустить движения воды через счетчик в противоположном направлении. Большие клапаны ставят там, где трубопроводы имеют общественное или промышленное назначение.

Место установки

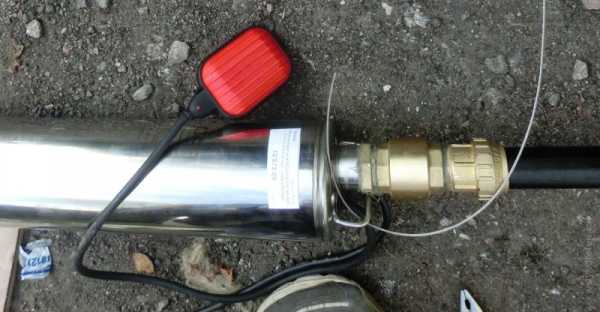

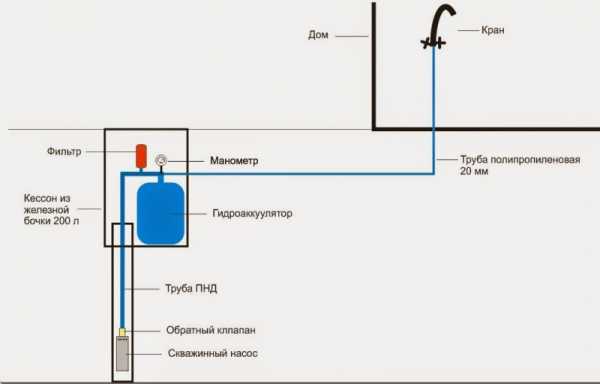

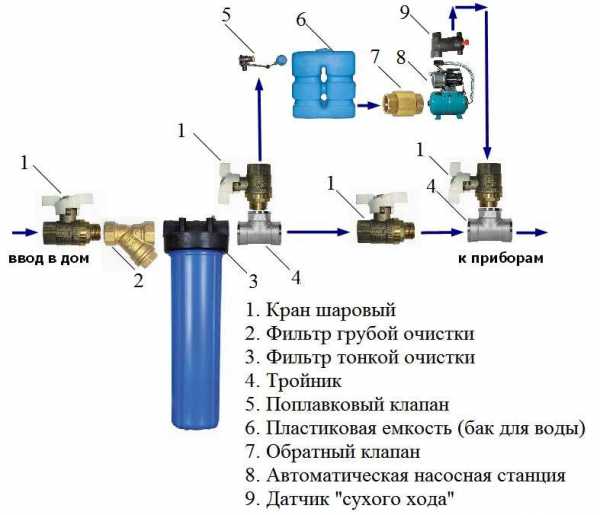

Чтобы ответить на вопрос о том, как правильно установить обратный клапан, сначала нужно выяснить его будущее месторасположение. Одним из них является выход из погружного насоса, который размещен в скважине.

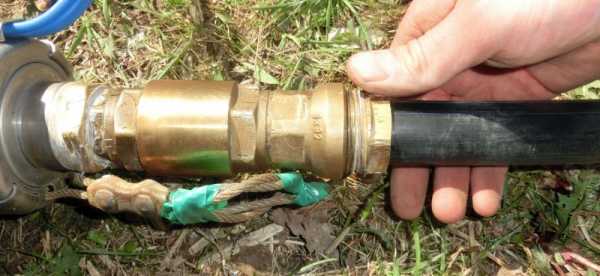

При отключении насоса, установленная деталь не позволит воде стекать через него обратно в скважину. Другой вариант – на конце водозаборной трубы поверхностного насоса или станции.

Помимо насосов установку производят на трубе подачи воды в нагревательный бойлер. Также необходим монтаж обратных клапанов в контурах системы отопления дома, особенно если их несколько и давление теплоносителя в них разное.

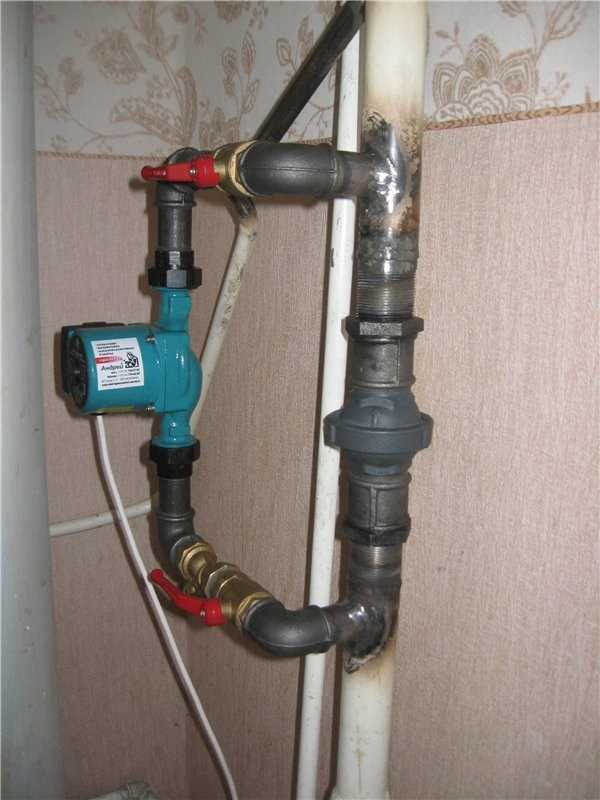

Кроме того, при различии показателей мощности у насосов более сильный способен продавить теплоноситель из одного контура в другой, где стоит устройство меньшей мощности.

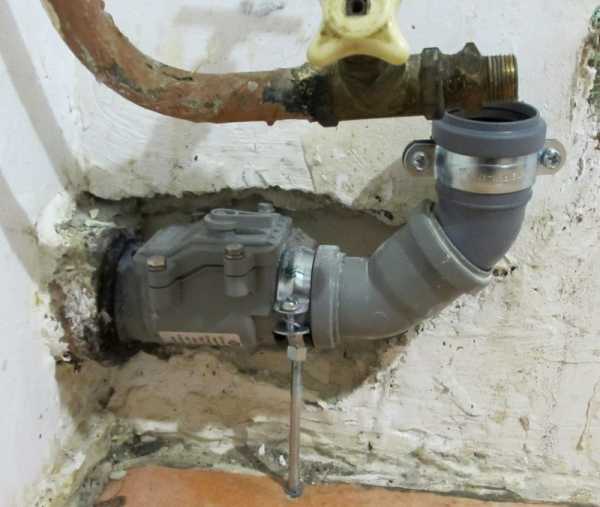

Система канализации также требует установки рассматриваемого элемента, чтобы предотвратить обратное движение стоков. При наличии инструмента и элементарных сантехнических навыков смонтировать клапан не составит труда. Главное правило – соблюсти направление движения жидкости через клапан, которое указывается на его корпусе в виде стрелки.

Применение обратного клапана оказывается необходимым тогда, когда идет речь о предотвращении опасной аварийной ситуации. Системы отопления и водоснабжения в частном доме относятся к числу тех систем, которые как раз и нуждаются в монтаже этого полезного элемента.

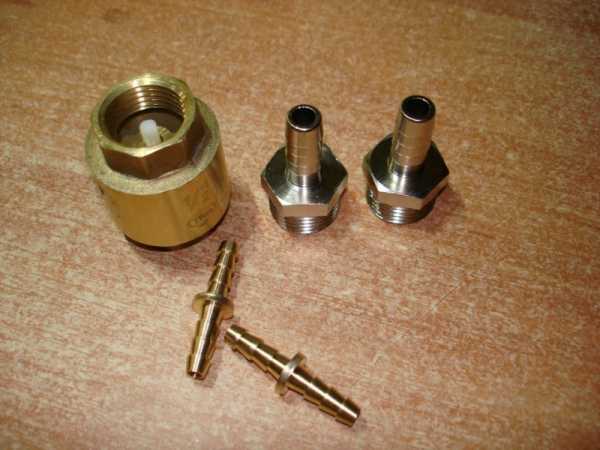

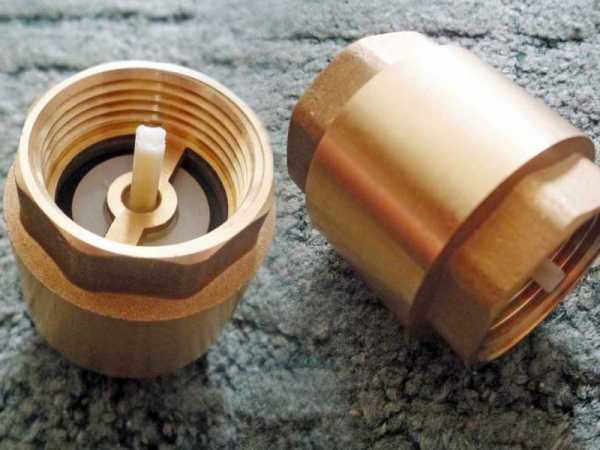

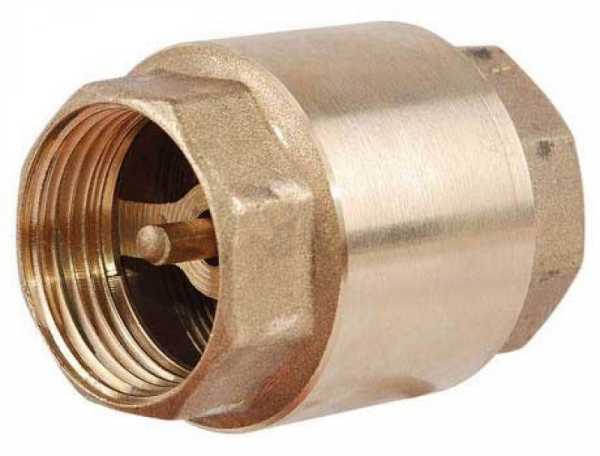

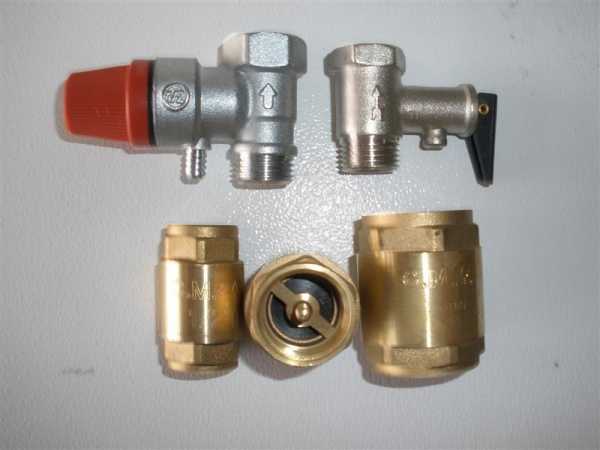

Фото обратных клапанов на воду


Также рекомендуем посетить:

mojdominfo.ru

📌 КЛАПАН - это... 🎓 Что такое КЛАПАН?

  • КЛАПАН — (нем. Klappe). 1) небольшая пластинка, закрывающая отверстия духовых инструментов, трубок и пр. 2) лоскут материи, которым прикрывается карман. 3) всякая заслонка, задвижка, делаемая в виде дверец или отворяющейся крышки. Словарь иностранных слов …   Словарь иностранных слов русского языка

  • КЛАПАН — КЛАПАН, в бензиновом или дизельном двигателе устройство, регулярно открывающее и закрывающее впускную и выпускную части камеры сгорания или цилиндра двигателя. Состоит из диска, прикрепленного к стержню, который удерживается пружиной напротив… …   Научно-технический энциклопедический словарь

  • КЛАПАН — КЛАПАН, клапана, муж. (нем. Klappe). 1. Род крышки на небольшом отверстии в каком нибудь механизме, открывающей и закрывающей это отверстие во время действия механизма. (тех.). Клапан нагнетательного насоса. Предохранительный клапан (клапан в… …   Толковый словарь Ушакова

  • КЛАПАН — (Palm) полоса парусины, пришитая у места соединения двух частей тента или чехла. Служит для прикрытия просвета в месте шнуровки, образующегося при соединении этих частей. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское… …   Морской словарь

  • клапан — вентиль, поршень, заслонка, створка; вантуз, рот, кингстон, клапанок, детандер, пистон, клинкет, сапун, дроссель, нашивка, суфлер, гульфик, снорт Словарь русских синонимов. клапан сущ., кол во синонимов: 25 • автоклапан (1) …   Словарь синонимов

  • КЛАПАН — (от нем. Klappe крышка заслонка), в технике деталь или устройство для управления расходом газа или жидкости изменением площади проходного сечения (напр., дроссельные, предохранительные, регулировочные) …   Большой Энциклопедический словарь

  • КЛАПАН — КЛАПАН, а, муж. 1. Деталь или устройство, род регулирующего затвора в механизме, инструментах. Регулировочный, предохранительный, всасывающий к. К. трубопровода. К. музыкального инструмента. 2. Нашивка из куска материи, прикрывающая отверстие… …   Толковый словарь Ожегова

  • КЛАПАН — муж., нем. закрышка, покрышка, заставка; в насосах: замычка, глотник, вздошник, запирка, зажимка, затулка, затворка; в муз. духовых орудиях: затулка над дырочкой, для перебору пальцами; в сердце и в чернокровных сосудах: затулка, затворка,… …   Толковый словарь Даля

  • КЛАПАН — деталь самых разнообразных форм, служащая для открытия или закрытия отверстий. То и другое осуществляется либо путем отодвигания и придвигания К. вдоль осевой линии отверстия (осевые или обыкновенные К.), либо путем поворота К. вокруг оси,… …   Технический железнодорожный словарь

  • клапан — КЛАПАН, а, м. (мн. а, ов). 1. Рот Чего клапана то пооткрывали? 2. Дурак, недоумок …   Словарь русского арго

  • клапан — клапан, мн. клапаны, род. клапанов и в профессиональной речи клапана, клапанов …   Словарь трудностей произношения и ударения в современном русском языке

  • dic.academic.ru

    Предохранительный клапан для водонагревателя: зачем нужен, как ставить

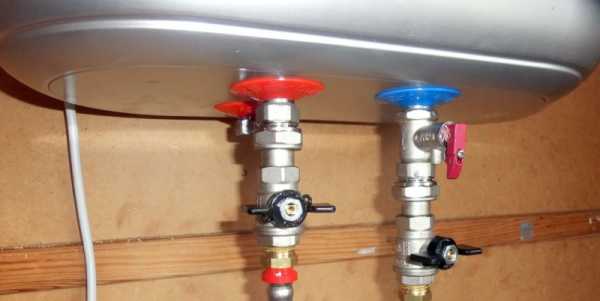

    От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок работы оборудования, но и безопасность жильцов. Именно так серьезно обстоят дела. А правильная его обвязка — это предохранительный клапан для водонагревателя на подаче холодной воды.

    Для чего нужен

    Содержание статьи

    Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

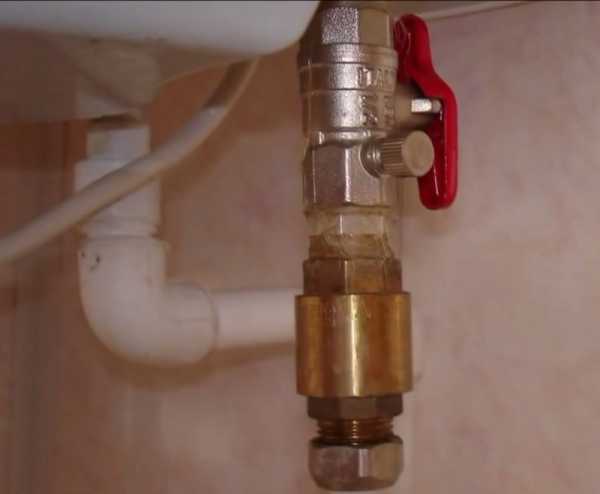

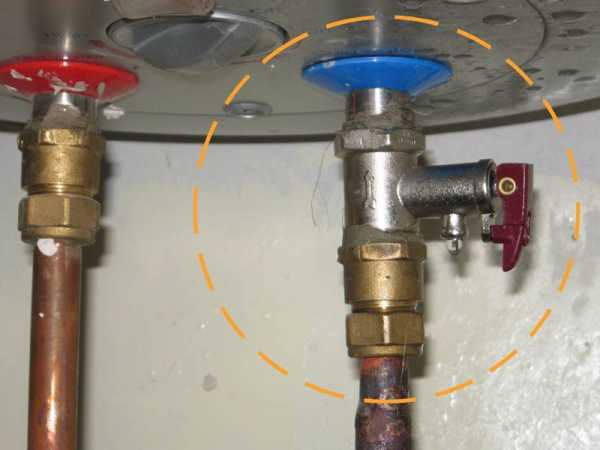

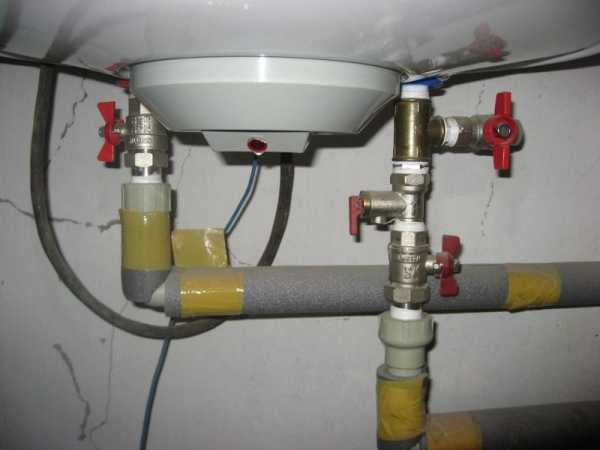

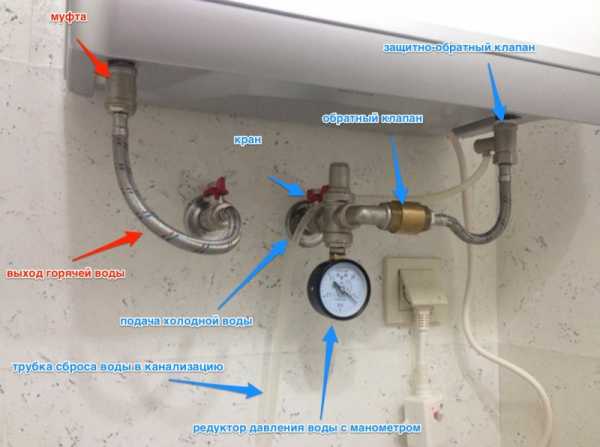

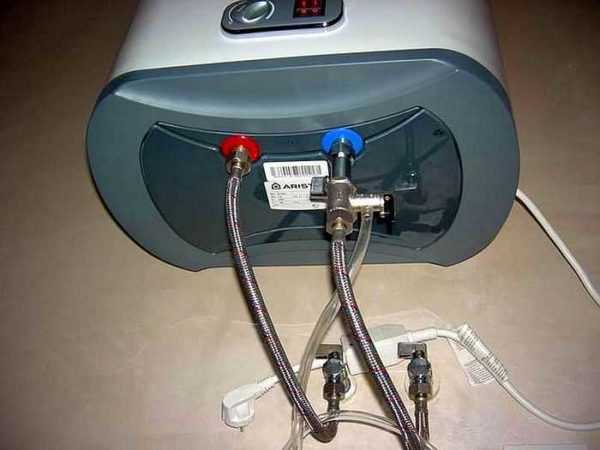

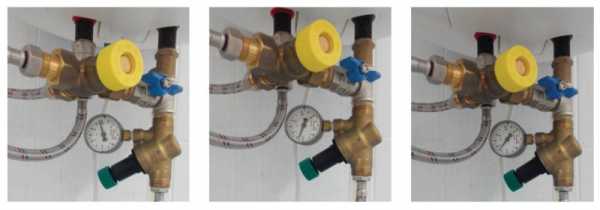

    Так выглядит установленный клапан для сброса давления в водонагревателе

    Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

    Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

    Как работает

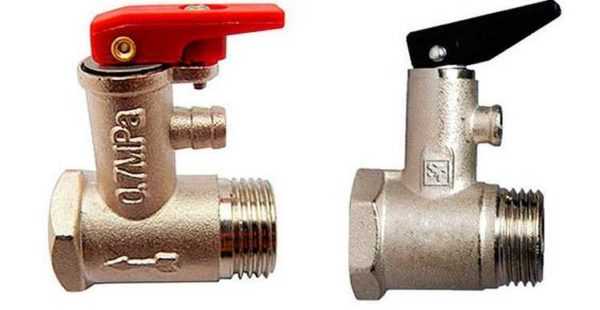

    Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

    Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

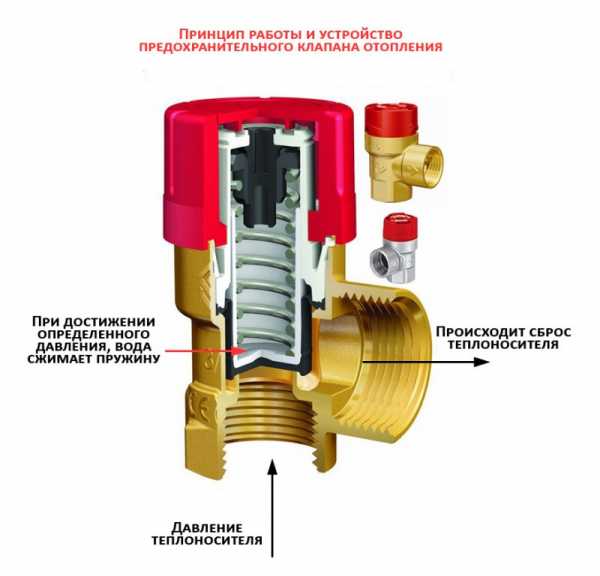

    Устройство предохранительного клапана для бойлера

    Механизм работы следующий:

    • Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
    • При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
    • При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

    По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

    Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.



    Виды и разновидности

    Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

    Предохранительный клапан для бойлера с возможностью принудительного сброса давления

    На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

    Особенности конструкции

    Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

    Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

    Предохранительные клапана — обслуживаемый и нет

    Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

    На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

    Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

    Для бойлеров большого объема

    Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

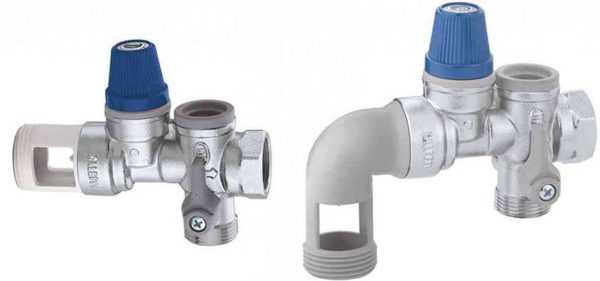

    Для бойлеров до 200 литров

    Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

    С манометром и оригинальный

    Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

    Можно ли ставить другие клапана

    Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

    Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

    Как выбрать и установить

    Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

    Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.

    Пример установки

    Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.

    Схема установки предохранительного клапана для бойлера

    На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.

    Установка предохранительного клапана после тройника

    Собственно, это все нормальные варианты.

    Поломки, причины, устранение

    В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

    В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

    Обвязка бойлера с предохранительным клапаном и редуктором

    Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

    Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

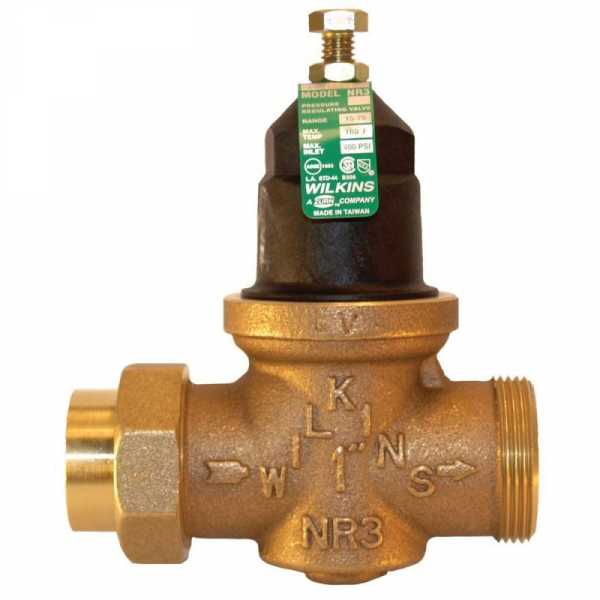

    Так выглядит редуктор — для стабилизации давления на бойлере

    Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

    stroychik.ru

    какие бывают и как выбрать, замена и установка своими руками, ключ к клапану, видео

    Надувная лодка из ПВХ — решение многих вопросов. Отпадает проблема хранения, решается задача с транспортировкой. Надувные суда исключительно универсальны. Большинство современных крупных кораблей неслучайно оснащены именно ими. Помимо этого лодки ПВХ безопасны в пользовании, устойчивы на воде. Что еще немаловажно, их небольшой вес не требует сверхмощных моторов.

    Несмотря на такую полезность этого оборудования оно тоже нуждается в уходе и ремонте. В данной статье поговорим о клапанах.



    Клапан: базовая информация

    Это немаловажная деталь. Ее основная функция: удерживать воздух и поддерживать внутреннее давление.

    Общее устройство:

    • Жесткие прокладки (внутренние, внешние)
    • «Стакан» — удерживающая часть.
    • Механизм регулировки /подачи.
    • Заглушка.

    Как работает приспособление?

    Воздух поступает по отводной трубке в баллон. Во время подсоединения задействуется «внутренняя кнопка» и он попадает внутрь, а во время отсоединения процесс идет в обратном порядке.

    Следует помнить, что одним из общих «недостатков» надувных лодок является их относительная «непрочность» (проколы, разрывы, неисправность клапана). Неисправность клапана это утечка воздуха и как следствие — нерабочее состояние судна.

    Совет:
    • В случае повреждения начинайте осмотр с зоны расположения клапанов.
    • Остерегайтесь механических повреждений.
    • Обеспечьте правильные условия хранения судна.

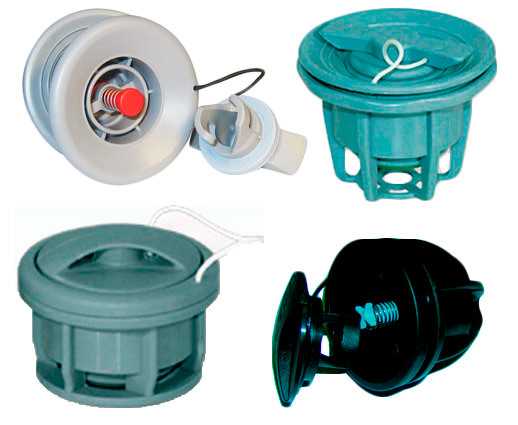

    Разнообразие клапанов для лодки ПВХ

    При всем их многообразии лучшими считаются:

    Воздушный Лепестковый Резиновый
    • Воздушный. Его отличительная черта — простота. В закрытом состоянии определенное положение штыря не позволяет пропускать воздух. Но при нажатии клапан стравливает — лодка освобождается от воздуха. Эти приспособления встречаются наиболее часто на изделиях как отечественного, так и зарубежного производства.
    • Лепестковый. Назван так по внешнему виду, тарелка с «лепестками», под давлением изгибающимися в нужном направлении: при наполнении — вниз, при спускании — вверх. Такие механизмы встречаются на надувных суднах компании «Sillinger» (Франция).
    • Резиновый («заслонка»). Иногда называется эластичным. Главное достоинство — невысокая стоимость. Часто используется производителями недорогих лодок. Оборотная сторона медали: быстрая изнашиваемость и непрактичность. При попадании даже небольшого количества песка внутрь может произойти частичное спускание.

    Как увеличить улов рыбы?

    За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

    1. Активатор клева. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба».
    2. Повышение чувствительности снасти. Читайте соответствующие руководства по конкретному типу снасти.
    3. Приманки на основе феромонов.

    Критерии выбора

    От надежности и качества воздухопропускного механизма зачастую зависит жизнь человека. В этом плане современные, безусловно, «дадут фору» изделиям, установленным на лодках из прорезиненной ткани. Они намного лучше сохраняют нужное давление, имеют дополнительную систему безопасности.

    Недостатком старых клапанов была необходимость в постоянном откручивании-закручивании, из-за чего повреждалась резьба, и, в конечном итоге, нарушалась герметичность. В результате все заканчивалось очередной заменой резьбового соединения.

    Новые — не нуждаются в постоянном закручивании. Конструкция позволяет проводить стравливание одним нажатием кнопки. Откручивают такой клапан только при необходимости его замены.

    • Воздушные — надежные. Не пропускают воздух, доступны для самостоятельного ремонта.
    • Лепестковые. Быстрее изнашиваются и ломаются. Их преимущество — цена.

    Выбирайте любой, но помните — механизм должен соответствовать определенным критериям:
    1. Надежность. Покупая, обязательно обратите внимание на материал, из которого он изготовлен. Правильный материал: каучук, ПВХ.
    2. Соответствие цены и качества. Дороже необязательно лучше. Пусть ориентиром в этом случае послужит качество.
    3. Устойчивость к внешнему воздействию в различных средах, в том числе и в агрессивной. Особое внимание стоит обратить на влияние солнечных лучей, резкие перепады температур.

    Причин несколько:

    • Механические повреждения («отслоение» в месте крепления).
    • Разрушение, под воздействием внешних факторов (мороз, влага).

    Как вовремя обнаружить неисправность?

    Неисправный клапан на «большой воде» — дело совсем нешуточное. Недосмотр и легкомыслие в этом вопросе нередко приводят к серьезным, а иногда к трагическим последствиям. Хорошо если такое приключение обернется лишь испорченным настроением.

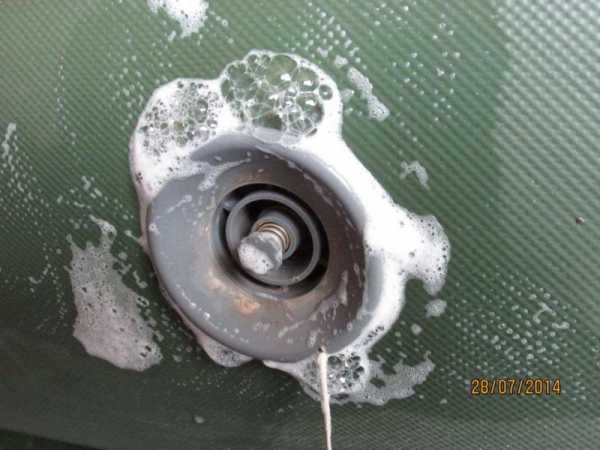

    Проверка при помощи мыльного раствора

    Проконтролировать исправность на самом деле несложно:

    • Способ №1. Проверка при помощи мыльного раствора. Приготовьте раствор: вода, мыло, масло. Нанесите его на участок соприкосновения механизма и лодки и на сам клапан. При появлении пузырьков станет понятно — он неисправен.
    • Способ №2. Частично накачайте лодку и окуните ее в воду до погружения места с клапаном. Аналогично предыдущему способу — появление пузырьков укажет на поломку.

    Чтобы механизм служил дольше:

    • Регулярно проводите проверку на герметичность.
    • Проверьте место «раскладки» перед накачиванием и убедитесь в отсутствии «колющих-режущих» неожиданностей.
    • В обязательном порядке, до накачивания, закройте клапан. Так вы убережете его от попадания песка и прочих посторонних предметов.

    Как ликвидировать неисправность?

    Для начала избавьтесь от воздуха в баллонах. С помощью специального ключа выверните наружную часть механизма, удерживая внутреннюю (стакан) в состоянии покоя. Движения — против часовой стрелки.

    Замененная деталь ввинчивается по часовой стрелке и закрывается пробкой от попадания мусора.

    Совет: ключ для извлечения клапанов вещь достаточно хрупкая. Особенно часто ломаются зубья. Постарайтесь не остаться без нужного инструмента в полевых условиях.

    Замена своими руками

    Перед началом работы не помешает убедиться в необходимости столь радикальных действий. Возможно, достаточно просто промыть, продуть механизм, а пружину клапана смазать солидолом. Если же реанимировать не удалось, приступайте к его полной замене.

    Процесс полной замены потребует определенных знаний и некоторых инструментов:

    • Клапанный комплект.
    • 2 прокладки (ПВХ).
    • Полиуретановый клей (двухкомпонентный).
    • Специальный фен для сушки.
    • Валик.
    • Ацетон.
    • Вода, мыло, ветошь.

    Пошаговая инструкция:

    • Прижмите стакан к земле, и, удерживая его, вставьте ключ в пазы.
    • Движение ключа — против часовой стрелки.
    • Для извлечения стакана потребуется два надреза опорного кольца (до 10 мм).
    • В процессе нагрева феном участка с прокладкой, она должна отклеиться. После этого достаньте ненужный атрибут через отверстие.
    • Приготовьте клей строго следуя инструкции. При помощи кисточки нанесите его на внутреннюю поверхность баллона и на основание стакана.
    • Дайте клею просохнуть (до 15 мин) после этого нагрейте феном склеиваемые части примерно до 80°С и прижмите их.
    • Надрезанные части заклейте при помощи прокладок. Нанесите клей на склеиваемые поверхности. Через тридцать минут, дождавшись полного высыхания, процедуру необходимо повторить. Затем разогреть феном склеиваемые поверхности до 80°С и сильно сжать.
    • Закручивать ответную часть в стакан следует не раньше чем через сутки.
    • Собрав механизм при помощи ключа, проверьте результат работы (желательно на суше).

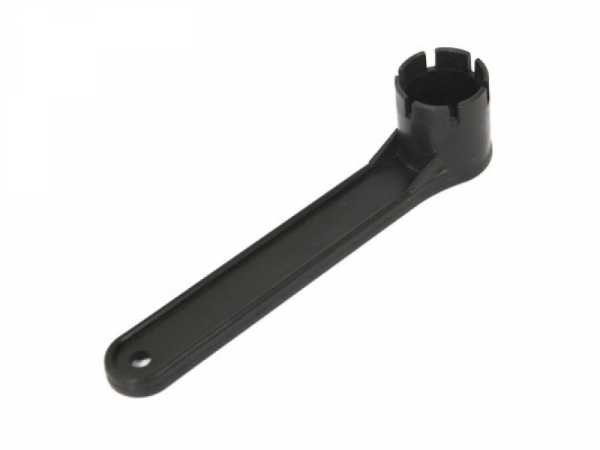

    С ключом и без него

    Большинство владельцев лодок ПВХ пользуются «клапанными» ключами, приобретенными в сервисных центрах. И это совершенно правильно.

    Есть только одно но: ключ может потеряться, поломаться. Что делать? Для того чтобы не оказаться беспомощным в непростой ситуации, приобретите или найдите металлическую (твердый пластик) трубку диаметром 10-20 мм. Держите ее на всякий случай при себе.

    Если магазинный ключ потерян или сломан, воспользуйтесь «трубкой», предварительно вырезав зубья для контакта с внутренней поверхностью клапана. Сверху сделайте отверстие для «воротка».

    Какой клей лучше?

    Ситуация: клей из «ремкомплекта» засох, пришел в негодность. Необходимо приобрести новый.

    Какими принципами руководствоваться при покупке?

    Основные требования:

    • Термо и влагостойкость.
    • Эластичность.
    • «Терпимость» к механическим нагрузкам.

    Особенно важен первый пункт. Проблемы, связанные с ним, чаще всего возникают летом, при склеивании поверхностей, подвергающихся сильному нагреву.

    Рекомендуется к клею, входящему в ремонтный комплект и не обладающему высокой термостойкостью, добавлять специальные термостабилизирующие присадки (5-7% от общего объема).

    Клей «Момент» используйте в крайнем случае, при возникновении необходимости в срочном ремонте в походных условиях.

    Рекомендации

    • Работы, связанные с клеем, лучше проводить в хорошо проветриваемом помещении.
    • Защитите свои руки резиновыми перчатками.
    • При отсутствии всех необходимых компонентов для ремонта не начинайте его.
    • Если клапан не откручивается, необходимо воспользоваться специальной смазкой.
    • Если возникли проблемы с кнопкой стравливания — продуйте место ее основания компрессором. Скорее всего, причина в попавшем внутрь песке или грязи.
    • Бывают ситуации, при которых «стакан» невозможно вынуть. Приходится резать дно, а затем клеить латки. Во избежание подобных ситуаций в процессе замены крепко держите «стакан» прижимая его к основанию.

    Следите за своим надувным судном, периодически проводите профилактический осмотр. Соблюдайте правила хранения, и оно прослужит долго. При возникновении необходимости в ремонте — не спешите, проводите его поэтапно. Переделка зачастую сложнее основного процесса. Отнеситесь к ремонту со всей серьезностью — на кону ваша безопасность.

    poklevok.net

    ru:статьи:клапан [ЮниТех]

    Определение

    Клапан — запорно-регулирующая трубопроводная арматура, механическое устройство для пропускания, перекрытия или регулирования потока жидкости, пара или газа в трубопроводах. По существу, такое устройство представляет собой временное препятствие в трубе1) (или газосодержащей конструкции, как в случае с автомобильной шиной).
    Подробнее см. ГОСТ Р 52720-2007. Арматура трубопроводная. Термины и определения.

    Назначение

    Клапаны имеют большое число разновидностей. В зависимости от назначения они подразделяются на запорные, регулирующие, предохранительные, перепускные, отсечные, обратные и др.

    • Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном. С помощью обратной арматуры защищается различное оборудование, трубопроводы, насосы и сосуды под давлением, а также возможно существенно ограничить течь рабочей среды из системы при разрушении её участка.2)
    • Запорные клапаны применяются для полного перекрытия своего проходного сечения, а следовательно потока рабочей среды.3)
    • Предохранительные клапаны применяются для защиты технологической системы и трубопроводов от недопустимого превышения давления рабочей среды за счет ее частичного выпуска из защищаемой системы

    • Регулирующие клапаны применяются для регулирования давления или расхода жидкости.

    • Смесительные клапаны предназначены для смешивания потоков жидкостей в различных системах водоснабжения.4)
    • Перепускной клапан предназначен для поддержания давления среды на требуемом уровне путём перепуска её через ответвление трубопровода.5)
    • Отсечной клапан предназначен для быстрого отключения трубопровода или его части при аварийной ситуации или по технологическим требованиям.6)
    • Электромагнитный (соленоидный) клапан применяется в качестве регулирующего и запорного устройства при осуществлении быстрого дистанционного управления (отключения или включения) потоками жидкости, пара, воздуха или газа любой трубопроводной системы.7)

    Конструкция клапанов и их принцип действия

    Обратный клапан

    Запорный орган в обратных клапанах открывается прямым потоком среды, а закрывается обратным потоком.8)
    Наиболее популярные виды обратных клапанов - это подъемные и поворотные обратные клапаны.

    Подъемный обратный клапан по своей конструкции напоминает вентиль без маховика и с укороченным штоком, не выходящим за пределы корпуса клапана. В подъемном клапане в качестве запорного органа выступает затвор, который перекрывает поток теплоносителя за счет посадки на седло. При движении потока под затвор, он открывается, тем самым пропуская поток. При движении же в обратном направлении поток прижимает затвор к седлу, не давая ему открыться и пропустить теплоноситель.9)
    На рисунке: 1 - корпус; 2 - крышка; 3 - запорный орган; 4 - седло; 5 - шток; 6 - уплотнение; 7 - пружина

    В поворотном обратном клапане запорным элементом служит диск, закреплённый на оси, находящейся вне проходного сечения. Конструкция поворотного обратного клапана наиболее популярна особенно для диаметров трубопровода более 50 мм.10)

    Запорный клапан

    Запорные клапаны предназначены для полного перекрытия потока среды и снабжены запорным органом. Запорные клапаны всегда односедельные.11)
    Запорный клапан может быть выполнен с резьбовым шпинделем (передающим крутящий момент от привода), и с гладким штоком (передающим поступательное усилие от привода). Клапаны первого типа управляются вручную или электроприводом, а клапаны с гладким штоком — гидро-, пневмо- или электромагнитным приводом, а также механическим приводом от других устройств.12)

    Шпиндель передаёт крутящий момент от маховика или механического привода через неподвижную ходовую гайку золотнику (затвору), преобразуя его в поступательное движение золотника. В крайнем нижнем положении золотник садится в седло и поток среды перекрывается.

    Предохранительный клапан

    Обязательными компонентами конструкции предохранительного клапана прямого действия являются запорный орган и задатчик, обеспечивающий силовое воздействие на чувствительный элемент, связанный с запорным органом клапана. Запорный орган состоит из затвора и седла. В простейшем случае затвором является золотник, а задатчиком выступает пружина. С помощью задатчика клапан настраивается таким образом, чтобы усилие на золотнике обеспечивало его прижатие к седлу запорного органа и препятствовало пропуску рабочей среды.
    С возникновением в системе возмущений, вызывающих повышение давления свыше рабочего, уменьшается величина силы прижатия золотника к седлу. В тот момент, когда эта сила станет равной нулю, наступает равновесие активных сил от воздействия давления в системе и задатчика на чувствительный элемент клапана. Запорный орган начинает открываться, если давление в системе не перестанет возрастать, происходит сброс рабочей среды через клапан.
    С понижением давления в защищаемой системе, вызываемом сбросом среды, исчезают возмущающие воздействия. Запорный орган клапана под действием усилия от задатчика закрывается.13)

    Перепускной клапан

    Конструктивно перепускной и предохранительный клапаны могут не отличаться друг от друга. Перепускной клапан поддерживает давление в системе путём непрерывного отвода жидкости (газа), чем он отличается от предохранительного клапана, который ограничивает повышение давления в системе сверх заданного путём однократного или периодического отвода жидкости (газа) из системы.14)

    Регулирующий клапан

    Регулирующий клапан состоит из регулирующего органа (собственно клапана), который изменяет сечение потока, и исполнительного механизма — пневматического привода, который получает командную информацию от автоматического регулятора или прибора с дистанционным управлением и передаёт её регулирующему органу.
    По конструктивным признакам они отличаются большим разнообразием: одно- и двухседельные, диафрагмовые, проходные, угловые, трёхходовые и т.п. Наиболее распространены двухседельные регулирующие клапаны с мембранно-пружинным исполнительным механизмом (см. Видео).15)

    Смесительный клапан

    Смесительные клапаны относят к регулирующей арматуре. Они бывают двухходовыми и трехходовыми. Рассмотрим принцип работы трехходового термостатического смесительного клапана для системы «теплый пол».
    В его конструкции главным элементом регулирования величины объема потоков служит специальная заслонка. В зависимости от ее положения изменяется пропорция смешивания. Для регулировки положения заслонки необходим специальный термостат с сервомеханизмом плавного хода.16)

    Отсечной клапан

    Главным достоинством отсечных клапанов является быстродействие, мгновенное срабатывание пружины при закрытии клапана. Пружина взводится пневмо- или электроприводом. Отсечные клапаны бывают с мембранным и поршневым пневмоприводом.17)
    Такие клапаны действуют не непосредственно от среды, а с использованием внешних источников энергии по команде от специальных датчиков, а также могут быть дистанционно открыты и закрыты персоналом.

    Электромагнитный клапан

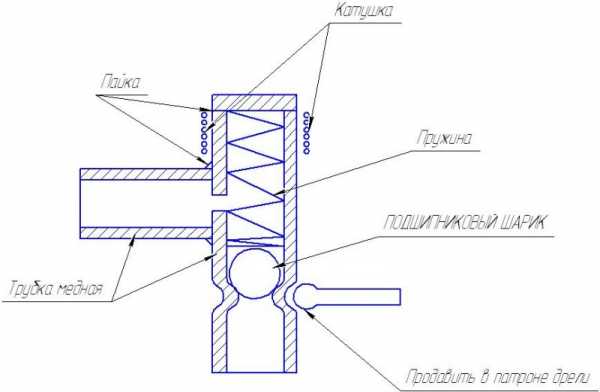

    Устройство электромагнитного клапана подобно устройству обычного запорного клапана, однако открытие либо закрытие электромагнитного клапана осуществляется без механических усилий — посредством электромагнитной катушки (соленоида) путем подачи на неё электрического напряжения.
    На электромагнитную катушку клапана подается электрическое напряжение, после чего магнитный сердечник втягивается в соленоид, что приводит к открытию либо закрытию клапана. Сердечник помещен внутри закрытой трубки катушки соленоида — это необходимо для герметичности электромагнитного клапана.18)

    Применение

    Обратный клапан

    • Обратные клапаны устанавливают в коммуникационных системах для предотвращения движения потока рабочей среды в обратном направлении. Такая ситуация чаще всего возникает из-за отключения насоса и выхода из строя трубопровода.

    • Обратный клапан устанавливается на водонагревателях, чтобы отсекать поток воды во избежание обратного хода. Если такая проблема существует, горячая вода вытекает обратно в систему водоснабжения.

    • Воздушный обратный клапан в автомобильной и велосипедной шине позволяет ее накачивать и в то же время не дает воздуху выходить обратно (подобным образом действует и обратный клапан в надувных матрасах, мячах).

    Запорный клапан

    Предохранительный клапан

    • Компрессор (регулятор давления компрессора совмещен с редуктором, манометрами, предохранительным клапаном)

    Регулирующий клапан

    Регулирующий клапан устанавливается на трубопроводе, подводящем теплоноситель к отопительному прибору. Клапан меняет количество теплоносителя, проходящего через прибор отопления, под воздействием установленного в нем привода.

    Смесительный клапан

    Смесительный клапан применяется в различных системах отопления, системах горячего водоснабжения (для защиты от ожогов).

    Отсечной клапан

    • Отсечные клапаны устанавливаются как главные элементы защиты реактора АЭС в случаях возникновения аварии с неуправляемыми течями из парогенератора или разрывом основного паропровода

    Электромагнитный клапан

    • Электромагнитные клапаны устанавливают на стиральных, посудомоечных машинах (входной шланг подачи воды присоединяется к клапану, который программно управляется центральным процессором машины, пропуская от водопровода воду в рабочую камеру и к нагревательному элементу).

    Техническое обслуживание

    • При внешнем осмотре проверяются: состояние и плотность материалов и сварных швов арматуры, плавность перемещения всех подвижных частей арматуры и электропривода, исправность электропривода, герметичность арматуры по отношению к внешней среде, в том числе герметичность прокладочных уплотнений.

    • Мелкий ремонт может включать чистку наружных поверхностей, устранение подтеков масла и т.д.

    • При капитальном ремонте производятся все операции текущего ремонта, а также: полная разборка всех деталей и узлов, их восстановление или замена пришедших в негодность в результате коррозии, чрезмерного механического износа узлов и базовых деталей запорной арматуры.

    • После капитального ремонта арматура подвергается испытаниям на прочность и плотность материалов и сварных швов, герметичность по отношению к внешней среде, герметичность затвора и работоспособность в соответствии с требованиями ГОСТ 5762-74.19)
    • Износу наиболее подвержены уплотнители поверхностей и шпиндели. Шпиндель нужно как следует зачистить от старой набивки, коррозии и грязи, а затем промыть керосином или бензиновой смесью.20)

    Дополнительная информация о запорно-регулирующей арматуре

    Шаровой кран
    1 - корпус крана
    2 - сёдла в виде уплотнительных колец
    3 - затвор в виде шаровой пробки
    4 - рукоятка для ручного управления
    5 - шпиндель крана, передающий усилие от рукоятки затвору\\21)

    Задвижка22)23) (Gate valve) — запорный орган перемещается перпендикулярно потоку.

    Поворотная заслонка24) (Butterfly valve) — имеет запирающий или регулирующий элемент в форме диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

    ru/статьи/клапан.txt · Последние изменения: 15.10.2015 09:42 — maria

    wiki.unitechbase.com

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
