Все, что вам нужно знать о обратном клапане

Обратные клапаны также называются обратными клапанами, обратными клапанами, удерживающими клапанами или односторонними клапанами. Этот тип промышленного клапана автоматически открывается и закрывается под действием силы, создаваемой потоком самой среды в трубопроводе, которая может быть отнесена к категории автоматических клапанов. Обратные клапаны используются в трубопроводных системах, их основными функциями являются предотвращение обратного потока среды, предотвращение реверсирования насоса и его приводного двигателя, а также обратного потока среды из контейнера. Обратный клапан также может использоваться для пополнения вспомогательной системы, где давление может подняться выше давления в основной системе.

Содержание

1. Типы обратных клапанов

2. Структура и принцип работы обратного клапана

3. Особенности обратных клапанов

4. Стандарт проектирования

5. Применение обратного клапана

6. Общее обслуживание

7. Руководство по устранению неисправностей

1. Типы обратных клапанов

Основано на корпусе, внутренних компонентах, конфигурации сиденья

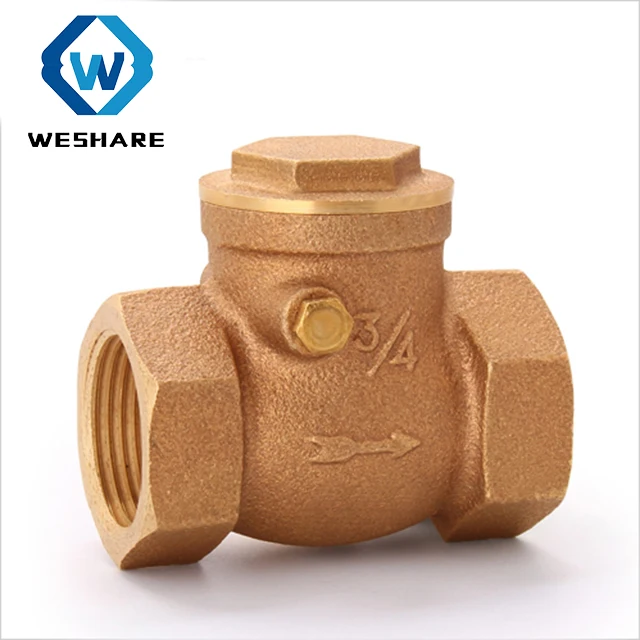

Поворотный обратный клапан

Заслонка, подвижная часть для блокировки потока, поворачивается на шарнире, либо на седло для блокировки обратного потока, либо на седло для обеспечения потока вперед. На следующем рисунке показан наиболее распространенный одиночный обратный клапан заслонки. Номинальный размер обычно составляет DN50~DN500. Обратный клапан с поворотным механизмом является одним из наиболее часто используемых обратных клапанов.

Поворотный обратный клапан

Подъемный обратный клапан

Диск клапана подъемного обратного клапана работает автоматически. Как правило, конический диск клапана прижимается к металлическому седлу клапана. Пружина может быть предварительно нагружена на заслонку. Когда жидкость течет в прямом направлении, под действием давления жидкости заслонка конического клапана отсоединяется от широкого седла, и клапан открывается. Во время обратного потока заслонка клапана падает обратно на седло клапана под действием собственного веса, силы пружины (если обеспечивается предварительное натяжение пружины) и возвратного давления жидкости, и клапан закрывается.

Подъемный обратный клапан

Основным преимуществом подъемного обратного клапана является его простая конструкция. Так как коническая заслонка является единственной движущейся частью, клапан прочный и долговечный, требующий минимального технического обслуживания. Поскольку это металлическое седло, оно изнашивается очень мало. Ограничением подъемного обратного клапана является то, что он должен быть установлен на горизонтальном трубопроводе.

Обратный клапан с двойной пластиной

Обратный клапан с двойной пластиной имеет два подпружиненных дисковых заслонки, которые размещены на ребристом валу, проходящем через отверстие клапана. Расстояние между центром тяжести заслонки клапана небольшое. По сравнению с аналогичным размером однодискового поворотного обратного клапана, двухдисковый обратный клапан на 50% легче. Благодаря подпружиненной пружине реакция на обратный поток очень быстрая.

Обратный клапан с двойной пластиной

Обратный клапан медленного закрытия

В некоторых особых случаях, например, при частых изменениях давления в трубопроводе, или при особых требованиях, обратный клапан с двойной пластиной, поворотный обратный клапан и подъемный обратный клапан снабжены буферными устройствами для формирования медленно закрывающегося типа Обратный клапан. Этот клапан подходит для систем с очень сильным обратным потоком, он может уменьшить давление водяного молота.

Обратный клапан медленного закрытия

Обратный клапан без зазора

Движение заслонки обратного клапана без заслонки происходит туда и обратно по центральной линии клапана, размер заслонки и ход заслонки малы. Конфигурация уплотнения: Стандартное резиновое кольцо и уплотнительное кольцо встроены в седло заслонки. Когда заслонка клапана закрыта, поверхность конуса седла клапана соприкасается с резиновым кольцом, и резиновое кольцо сжимается, образуя эластичное уплотнение. Затем поверхность конуса седла клапана соприкасается с поверхностью конуса седла клапана, и конус образует вторичное металлическое уплотнение. Когда заслонка клапана открывается, резиновое кольцо восстанавливает свою первоначальную форму. Такая конфигурация предотвращает повреждение резинового кольца из-за чрезмерного сжатия, которое приведет к утечке. Даже если резиновое кольцо изношено и поцарапано примесями, эластичное уплотнение выходит из строя, металлическое уплотнение может гарантировать, что клапан не протекает и не влияет на нормальную работу системы. Комбинация этих двух уплотнений увеличивает срок службы клапана и снижает затраты на техническое обслуживание.

Обратный клапан без зазора

Обратный клапан с уплотнением

Обратный клапан с напорным уплотнением представляет собой конструкцию с верхним входом, в условиях высокого давления и большого диаметра уменьшает болтовое соединение корпуса клапана, что повышает надежность и преодолевает весовые воздействия системы на нормальную работу клапана.

Чем выше давление среды в корпусе клапана, тем лучше характеристики уплотнения.

2. Структура и принцип работы обратного клапана

Подъемный обратный клапан

Структура подъемного обратного клапана, как правило, похожа на шаровой клапан, а заслонка клапана поднимается по центральной линии траектории потока. Принцип уплотнения заключается в том, что при закрытии клапан зависит от его собственного веса. Как только заслонка клапана закрыта, давление среды, когда поток меняется на противоположный и подается на заслонку клапана, чтобы сформировать давление уплотнения. Чем выше давление, тем плотнее уплотнение. И наоборот, чем ниже давление среды, тем ниже отношение давления уплотнения между заслонкой клапана и уплотнительной поверхностью седла и тем меньше уплотнение.

Поворотный обратный клапан

Заслонка поворотного обратного клапана вращается вокруг вращающегося вала в корпусе клапана.

Ось вращающегося вала должна быть в той же плоскости, что и поверхность уплотнения в корпусе клапана, чтобы уплотнение было достигнуто в закрытом состоянии. Обратные поворотные клапаны могут устанавливаться только на горизонтальных трубопроводах.

Двухпластинчатый обратный клапан

Структура обратного клапана с двойной заслонкой аналогична дроссельной заслонке, а его принцип уплотнения аналогичен дроссельной заслонке. Он открывается давлением при движении среды вперед, а закрывается крутильным моментом, создаваемым крутильной пружиной. Затем он герметизируется под действием удельного давления, создаваемого давлением, когда среда движется назад.

3. Особенности обратных клапанов

Заслонка обратного клапана с двойной пластиной вращается вокруг штифта в седле клапана. Конструкция проста, но плохая герметичность и может быть установлена только на горизонтальных трубопроводах.

Диск обратного клапана трубопровода скользит вдоль центральной линии корпуса клапана. Обратный клапан для трубопровода имеет малые габариты.
Заслонка подъемного обратного клапана скользит по средней линии корпуса клапана и может быть установлена только на горизонтальных трубопроводах, имеет большой коэффициент гидравлического сопротивления.
Диск поворотного обратного клапана вращается вокруг штифта снаружи седла клапана.

4. Стандарт проектирования

Нет	Введите	Стандарты проектирования
a	Подъемный обратный клапан	BS5352/ BS1868
b	Двухпластинчатый обратный клапан	API594
c	Качающийся обратный клапан	API6D
d	Обратный клапан без зазора	ASME B16.34
e	Запорный обратный клапан	BS1873

5. Применение обратного клапана

1） Двухпластинчатый обратный клапан подходит для системы водоснабжения высотных зданий, системы химически агрессивных сред, трубопровода с ограниченным монтажным пространством, а также для системы канализации.
2） Обратный шламовой клапан подходит для систем водоснабжения и канализации, трубопроводов высотных зданий, может быть установлен на выходе насоса. С небольшой модификацией может использоваться в качестве всасывающего клапана, но не подходит для канализационных трубопроводов.
3） Обратный клапан с резиновой футеровкой пригоден для бытовых водопроводных сетей; но не для сточных вод с большим количеством осадков.

4） Однодисковый поворотный обратный клапан подходит для систем водоснабжения, нефтяной, химической промышленности, металлургии и других отраслей промышленности. В случае ограниченного пространства для установки, это хороший выбор.

6. Общее обслуживание

1）Check клапан должен храниться в сухом и вентилируемом помещении, наружное хранение не допускается. Оба конца должны быть закрыты торцевыми заглушками, чтобы предотвратить попадание мусора в клапан.

2）Check Клапаны для длительного хранения следует регулярно проверять на предмет удаления грязи из внутренней полости, а обработанные поверхности следует смазывать.

3）The Обратный клапан, установленный и эксплуатируемый на трубопроводе, должен регулярно проверяться на предмет его нормальной работы. При обнаружении небольших дефектов их следует своевременно устранять. При обнаружении крупных неисправностей их следует устранять для технического обслуживания. Обратный клапан после ремонта и сборки следует повторно протестировать. Должны вестись записи об устранении неисправностей и техническом обслуживании.

4）Welding и ремонт под давлением запрещен, а также не разбирайте и не заменяйте детали клапана без обращения к производителю обратного клапана.

7. Руководство по устранению неисправностей

1）Broken Диск или мухобойка и место

Равновесие давления в трубопроводе может привести к тому, что заслонка будет непрерывно закрываться на седле клапана, а также к тому, что диск/заслонка/сиденье будет сломано или обломано, если заслонка сделана из хрупких материалов (таких как чугун, латунь и т.д.).

Более жесткий материал должен быть выбран во время покупки.

2）Medium Обратный поток

Средний обратный поток/проход вызван повреждением уплотнительной поверхности или застрявшим между заслонкой и сиденьем обломком. Ремонт/замена уплотнительной поверхности или очистка уплотнительной поверхности.

Конец:

Клапан NTGD профессиональный обратный клапан изготовление, не стесняйтесь связаться мы если вы имеете любое дознание

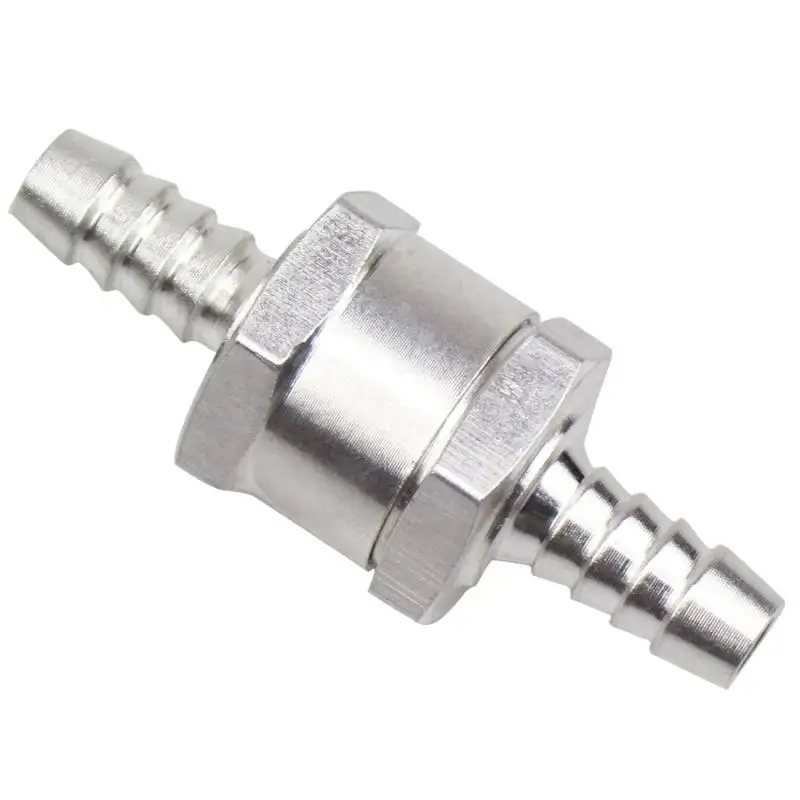

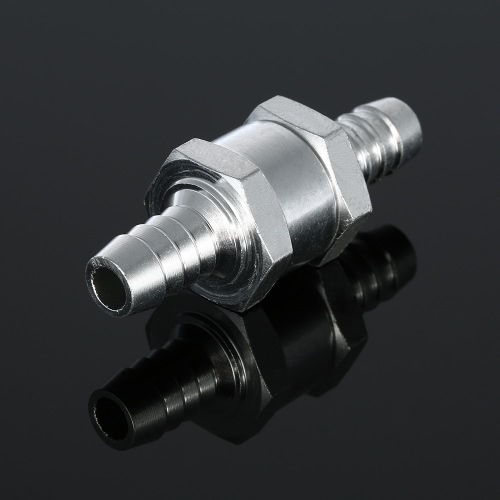

Функция обратного клапана

30.06.2001

Давайте спросим себя: – А как часто при ремонте или диагностике машины мы обращаем внимание на так называемый «обратный клапан», каким способом мы проверяем его и проверяем ли вообще?. Надо сказать, что из всего многообразия авторемонтных мастерских в нашем городе только в нескольких обращают на это внимание, и только в двух-трех есть кое-какое оборудование (самодельное, конечно) для проведения «топливных тестов». А в остальных поступают «испытанным дедовским методом»: «топливный тест» там заключается (в лучшем случае) в пережимании «обратки» или в ее отсоединении и визуальном наблюдении за струей топлива, льющейся в бутылочку. Но, согласитесь, данный «способ» был применим раньше, когда и ВАЗ’ы нам были в диковинку. И что можно таким «тестом» узнать? Только то, что топливный насос «качает». А вот какое давление он создает? «На глаз, на нюх, на слух» совершенно невозможно провести «топливный тест», тем более на современных машинах. И совершенно невозможно определить «по толщине струи топлива» ее давление. В лучшем случае можно определить что-то, когда из «обратки» топливо вообще не поступает или еле-еле «капает».

Здесь уже есть «определенность».
А мы сейчас поговорим о «обратном клапане».

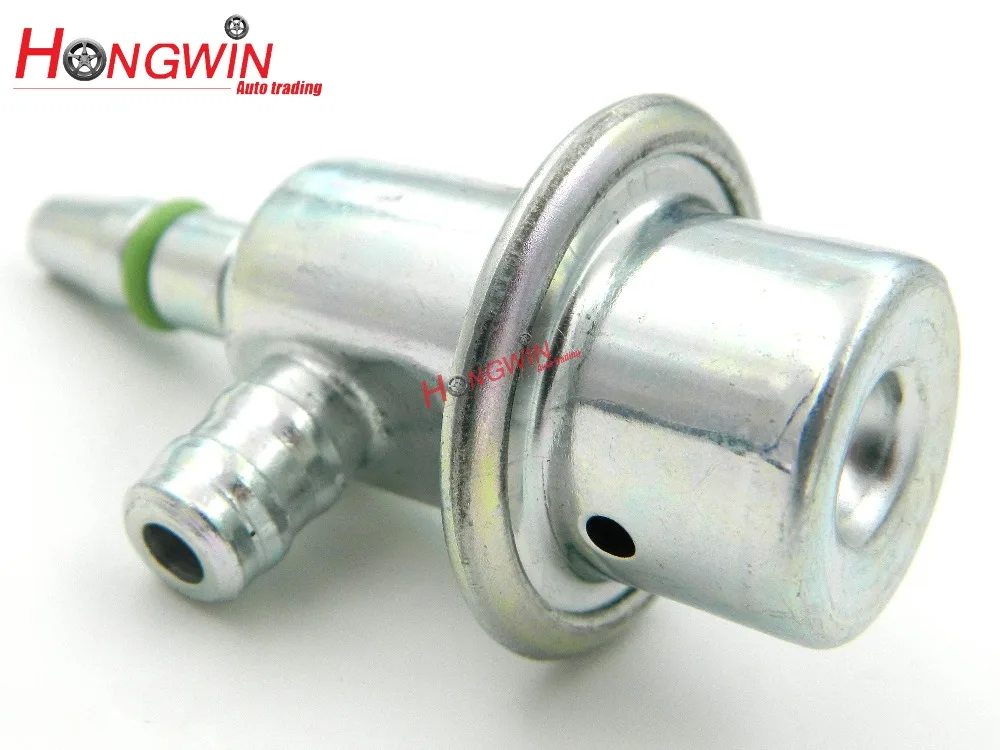

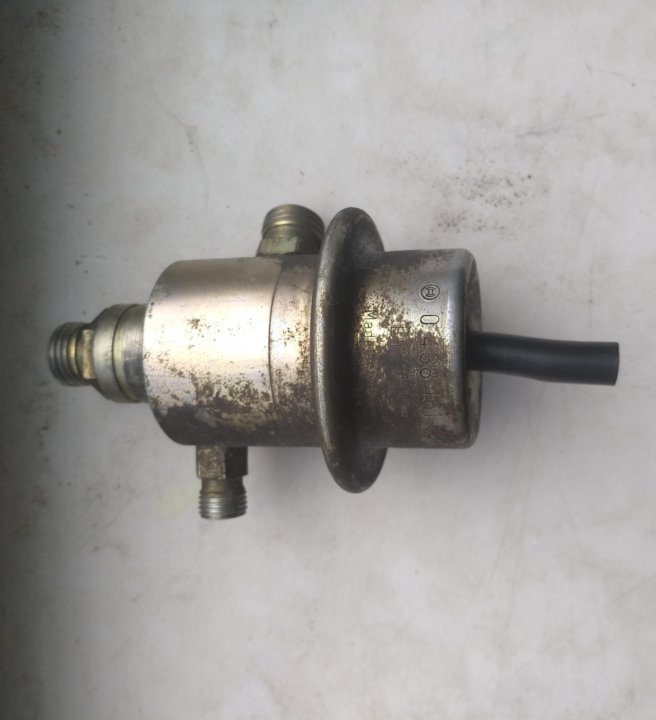

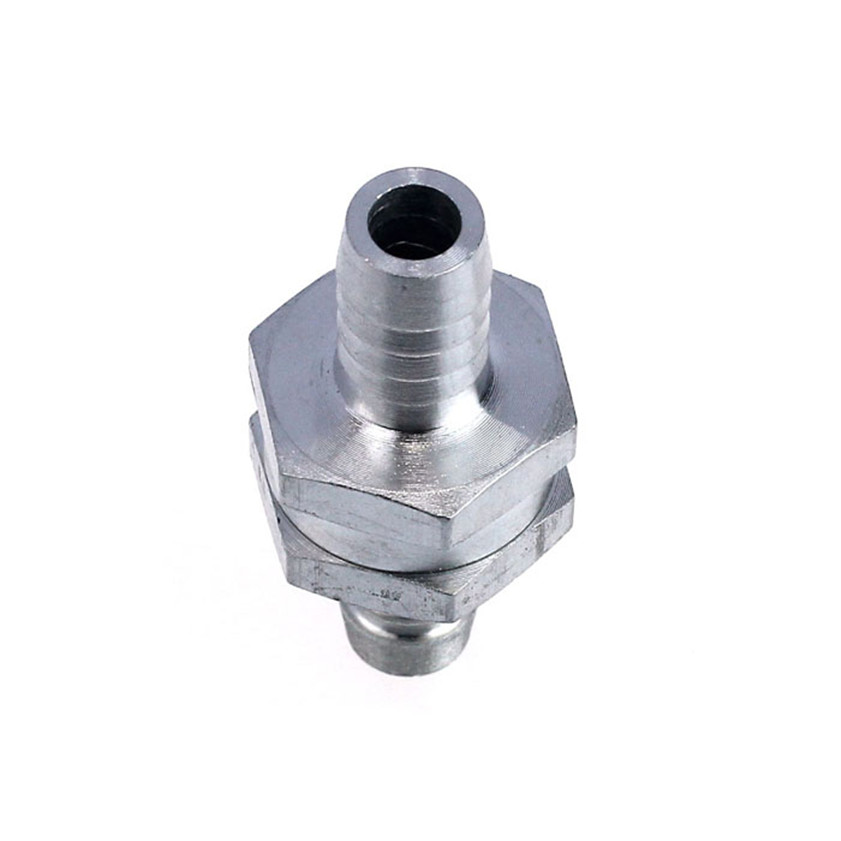

Регулятор давления топлива (в обыденной жизни мы все, наверное, называем его «обратный клапан» или «перепускной клапан», потому что он перепускает топливо обратно в бак, в количестве зависящем от режима работы двигателя), установлен на топливной «рейке» и предназначен для поддержания постоянного давления топлива на входе в форсунки при различных режимах работы двигателя и при разном разрежении во впускном коллекторе. Регулятор представляет собой мембранный клапан. С одной стороны на мембрану действует давление топлива, а с другой – усилие пружины и давление воздуха из впускного коллектора, с которым регулятор соединен шлангом. Чем больше абсолютное давление (т.е. чем меньше разрежение) воздуха во впускном коллекторе (т.е. чем больше нагрузка на двигатель), тем больше давление топлива. При уменьшении нагрузки на двигатель, когда давление топлива превышает суммарное усилие от пружины и от давления воздуха, клапан регулятора открывается на большую величину и избыток топлива по сливной магистрали возвращается в топливный бак.
Говоря образно, «обратный клапан» служит только для того, что бы поддерживать одну и туже разницу давлений, прикладываемых к форсунке со стороны впускного коллектора и со стороны топливной магистрали.
ECU.

«Не держит», что означает его полную «открытость», то есть топливо, закачиваемое топливным насосом, проходит через клапан и топливную рейку свободно, почти нигде и ничем не задерживаясь, и спокойно по магистрали «обратки» сливается в топливный бак.

Это состояние вызывает пониженное давление в топливной системе.
«Клинит», «подклинивает» – в этом случае клапан работает «пьяным швейцаром в ресторане»: «хочу пущу, а захочу – и не пущу!». В этом случае топливо, попавшее в топливную рейку, «утыкается» в клапан, и так как ему деваться некуда (а насос сзади продолжает создавать давление), то оно начинает искать выход,…

А иногда, когда клапану «захочется»- оно резво струится в бак по совершенно открытой магистрали и никто не может предугадать, когда все это случится.
« Мертвый» – понятно, означает: клапан в этом состоянии подобен бронированным дверям в банке – стоит на пути топлива и совсем не пропускает его в бак, ни при каких условиях. Как следствие, при описанной неисправности давление в топливной системе значительно возрастает.
Когда клапан «не держит», топливо, закачанное топливным насосом почти свободно циркулирует по машине. Топливный насос – топливный фильтр – топливная рейка – и обратно в бак.

Представим происходящее: в топливной рейке пониженное давление топлива, не смотря на то, что топливный насос работает исправно.
Во время ускорения машины, когда, обратный клапан должен чуть-чуть «подзакрыться» из-за того, что произошло увеличение объема воздушного потока и, следовательно, произошло уменьшение разряжения во впускном коллекторе, – клапан не повышает давление топлива. А при ускорении двигателю «хочется» топлива больше, но он его не получает.
Что в итоге? Только то, что при этом состоянии клапана и во время ускорения машина «начинает тянуть хуже». Но и это не все. Когда «клапан не держит», то он еще «делает нам подлянку» после того, как мы заглушили машину и пытаемся ее завести через, например два часа. Что происходит в этом случае? При нормально работающей топливной системе и всех ее элементах давление топлива в топливной системе после остановки двигателя должно оставаться неизменным в течение довольно длительного времени, скажем, всю ночь. Но это при нормально работающей системе! А у нас клапан «не держит».

Что произойдет? А то, что после остановки двигателя и прекращения работы топливного насоса у нас просто-напросто давление в топливной системе не сохранится. То есть в топливной рейке, через некоторое время после остановки топливного насоса, давления не будет. И когда мы через час-два начнем снова заводить двигатель, то будем долго-долго его «гонять», пока он начнет «схватывать» и только потом заведется. Кроме этого, «пониженное давление в системе выражается в неустойчивой работе двигателя при ХХ.
А теперь суммируем, на что может влиять клапан, который «не держит»:

плохая «приемистость», «дергание» автомобиля при разгоне;

неустойчивый ХХ;

после остановки двигателя и заведении через некоторое время – двигатель заводится с трудом, его приходится долго «гонять», что бы завести.

Разберем состояние «мертвого» клапана, который не пропускает топливо. Что получается в этом случае? Топливный насос «гонит» топливо, а оно «утыкается» в этот клапан и далее не идет.

В «топливной рейке» возникает избыточное давление топлива, не 2.5 кг/см², а 3…5 и более. Электромагнитные форсунки получают импульсы и открываются на определенное время. Топливо, находящееся под давлением в топливной «рейке» «впрыскивается» в цилиндры. Но объем «впрыснутого» топлива при давлении 4 кг/см² будет больше, чем объем топлива «впрыснутого» при давлении 2.5 кг/см². Что получается? В мануалах пишется, что для нормальной работы двигателя требуется смесь, состоящая из одной части топлива и 14.7 частей воздуха. А здесь получается, что при неизменном количество поступающего воздуха, в цилиндрах двигателя топлива оказывается значительно больше, чем положено для нормальной работы. И оно не может воспламениться и сгореть все полностью. Из выхлопной трубы мы увидим черный дым – то топливо, которое не сгорело. Безусловно, ECU, анализируя выходное напряжение датчика кислорода, пытается уменьшить время открывания форсунок, но его возможности не бесконечны!

Информацию по обслуживанию и ремонту автомобилей вы найдете в книге (книгах):

Книга Acura MDX 2001-2006, Honda Pilot 2003-2008, Ridgeline с 2006 бензин, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Профессионал. Легион-Aвтодата.

Книга Mercedes Atego с 1998 дизель. Руководство по ремонту грузового автомобиля. Терция

MotorData полный доступ, 1 месяц, 1 рабочее место

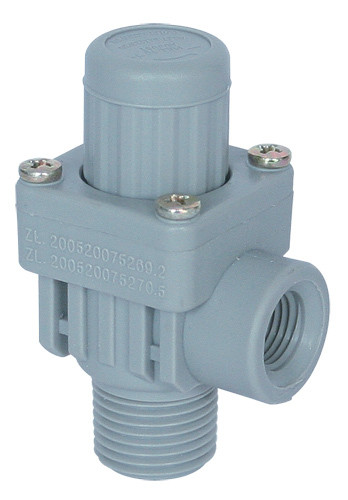

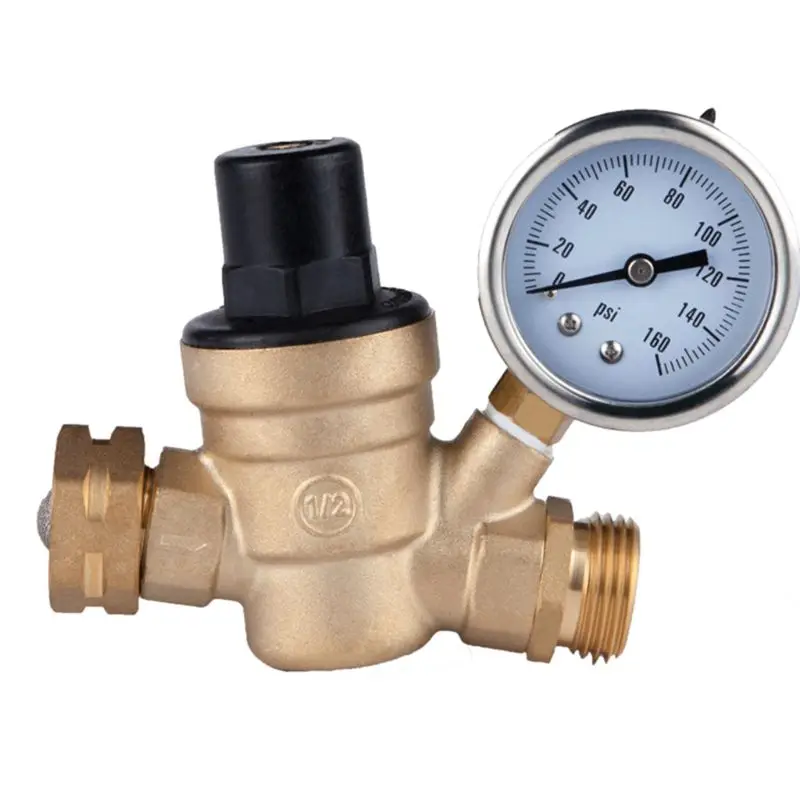

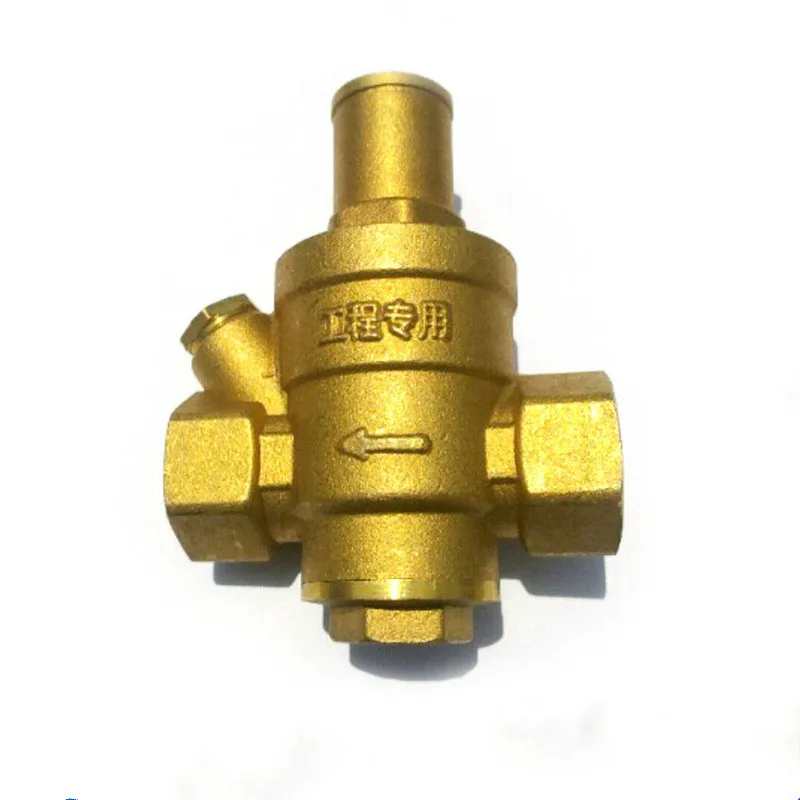

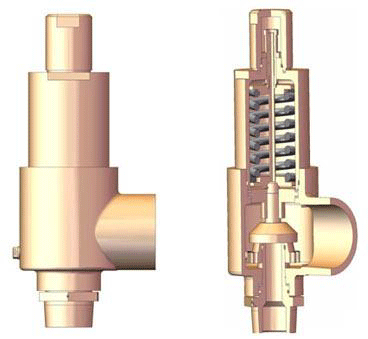

РУКОВОДСТВО ДЛЯ ОБРАТНОГО КЛАПАНА СБРОСА ДАВЛЕНИЯ : ТЕХНИЧЕСКАЯ : Valfon Valve

ВЕРНУТЬСЯ НА СТРАНИЦУ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

a. Пилотный Клапан, Снижающий Давление
b. Шаровые Краны
c. Встроенный Фильтр
d. Манометр
e. Болт Регулировки

Описание продукта:

Регулирующие клапаны снижения давления представляют собой гидравлические регулирующие клапаны, которые уменьшают высокое значение входного давления до более низкого требуемого значения давления с помощью установленных на нем клапанов снижения давления. Регулятор давления редуктора постоянно контролирует значение выходного давления, которое необходимо отрегулировать, не влияя на значения расхода и входного давления. Когда в системе нет потока, клапан автоматически закрывается полностью. Когда значение давления на входе клапана в системе опускается ниже заданного значения выходного давления, клапан открывается полностью. Клапан может использоваться в горизонтальном или вертикальном положении в системе.

Монтаж:

Номинальный диаметр клапана должен быть таким же, как диаметр линии, или иметь меньший номинальный диаметр.
Установите горизонтально в направлении стрелки, показанной на клапане.
При установке клапана рекомендуется использовать запорные клапаны (бабочка или золотниковый клапан и т. д.), воздушный выпускной клапан, предохранительный клапан быстрого действия и фильтры
Риск кавитации при перепаде давления опасен для корпуса клапана. Установите значение давления на выходе, которое вы хотите настроить, просмотрев график калибровки или обратитесь к вашему техническому персоналу.

Настройка:

Запустите насос или откройте главный клапан в сети, чтобы подавать воду в систему.
Откройте шаровой клапан на входе клапана, обозначенный буквой «b1», закройте шаровой клапан, который находится на выходе клапана и показан «b2».
Подождите некоторое время, пока вода не достигнет контрольной камеры клапана. Когда вода достигнет контрольного бака, манометр покажет определенное значение давления.
Установите требуемое давление на выходе, взглянув на манометр с помощью регулировочного винта, обозначенного буквой «e» на контрольном клапане, обозначенном «a».
Значение выходного давления будет увеличиваться, когда вы поворачиваете регулировочный винт по часовой стрелке, в то время как значение выходного давления будет уменьшаться, когда вы поворачиваете регулировочный винт в противном случае.
После установки требуемого значения выходного давления затяните контргайку под регулировочным винтом. Откройте шаровой клапан, обозначенный буквой «b2», и отпустите воду в систему. После открытия клапана «b2» манометр будет показывать нулевое значение.
Регулярно проверяйте давление на выходе. Если ваш клапан не регулируется, обратитесь в нашу компанию.

Техобслуживание:

Проверьте и очистите фильтр, обозначенный буквой «c» в соответствии с качеством воды.
Не очищайте фильтр более одного раза в течение нескольких месяцев, если вода не загрязнена.
Выгрузите воду в приводе и контрольные клапаны клапанов, которые не используются в зимний период.

Поиск и устранение неисправностей:

НЕИСПРАВНОСТЬ	ПРИЧИНА	УСТРАНЕНИЕНЕИСПРАВНОСТИ / РЕМОНТ
Клапан не открывается	1- Шаровые краны на входе и выходе клапана могут быть закрыты. 2- Входное давление клапана может быть слишком низким. 3 -Регулировочный болт пилотного клапана может быть слишком рыхлым.	1- Проверить шаровые краны. Если он закрыт, откройте его. 2- Проверьте свою систему. 3- Установите установочный винт на требуемое значение и затяните контргайку.
Клапан не закрывается	1- Мембрана может быть разорвана. 2- В корпусе мембраны могут быть посторонние вещества. 3- Соединения пилотного клапана могут быть забиты посторонними веществами. 4- Фильтр фильтра может быть забит.	1- Проверьте мембрану, замените ее новой, если она порвана. 2- Проверьте корпус мембраны, очистите посторонние предметы, если они есть 3- Проверьте соединения и очистите. 4 Очистите, если засорились.
Нерегулярнаярегуляция	1- Движущиеся части пилотного клапана могут быть забиты из-за кальцификации. 2- Игла клапан или отверстие на входе в пилотный клапан могут быть забиты. 3- Манометр может быть неисправен.	1- Заменить новым 2- Очистите его. 3-Замените новый.

Обратные клапана высокого давления для автомоек

org/Product”>
Быстрый просмотр

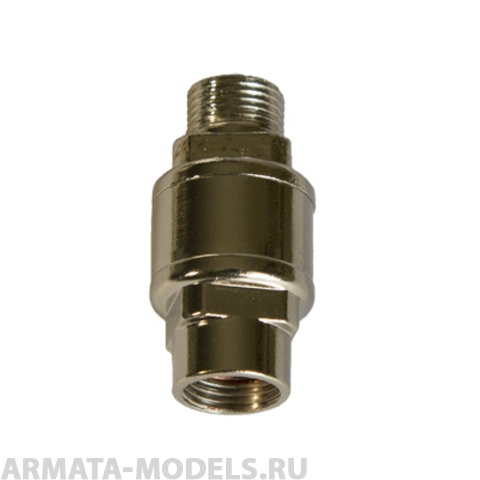

Обратный клапан CV5

1 253,08 ₽
Добавлен в корзину
Добавить в избранное
Добавить к сравнению

org/Product”>
Быстрый просмотр

Обратный клапан MTM CKX600

1 615,50 ₽
Добавить в избранное
Добавить к сравнению

Быстрый просмотр

1 859 ₽
Добавить в избранное
Добавить к сравнению

org/Product”>
Быстрый просмотр

Обратный вентиль ST-264

2 117,09 ₽
Добавить в избранное
Добавить к сравнению

Быстрый просмотр

2 233,58 ₽
Добавить в избранное
Добавить к сравнению

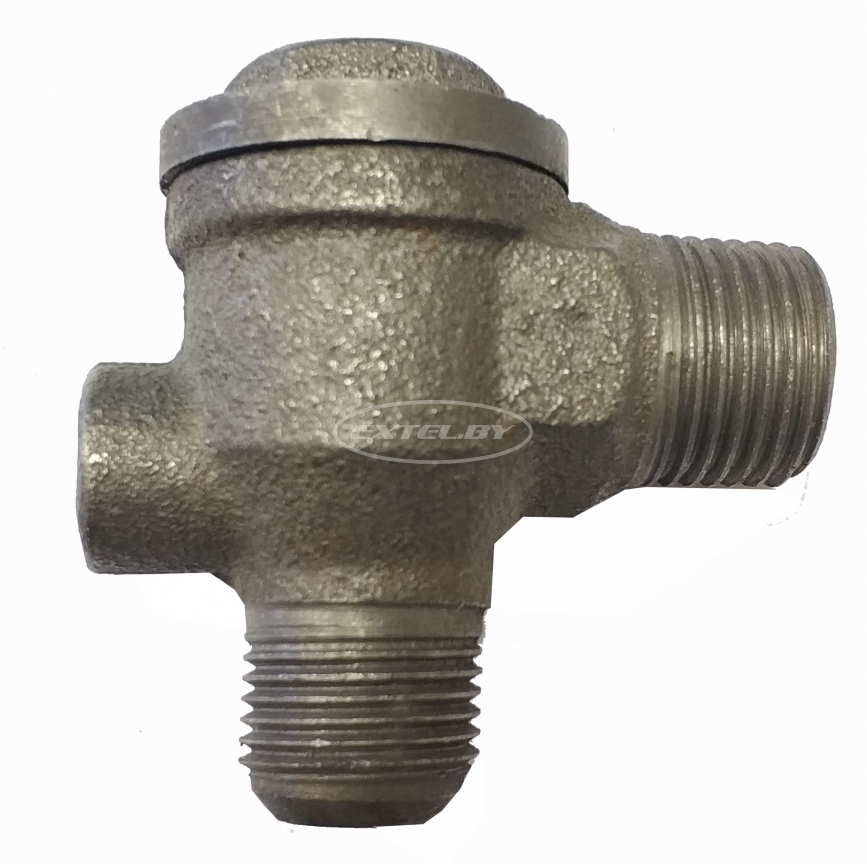

Обратный клапан — механизм прямого действия, который обеспечивает циркуляцию воды только в одну сторону. Запорная арматура работает благодаря передвижению жидкости и не нуждается в подключения дополнительных источников питания. Устройство поддерживает стабильную работу водяной и тепловой системы, а также защищает водопровод от выхода из строя при появлении аварийных ситуаций.

Стабилизирует давление. В домах холодное и горячее водоснабжение проходит по разным трубам и из-за разницы давления холодная вода может не выдавливаться в смеситель. Это препятствует нормальной регулировке температуры. Обратный возвратный клапан стабилизирует высокое давление, позволяя настраивать температурный режим.

Контур автономной отопительной системы. Помещения, где находятся радиаторы отопления или теплый пол, кардинально отличаются по гидравлическим и напорным показателям, поэтому нуждаются в установке автоматической запорной арматуры. Устройство врезается перед котлом и позволяет сбалансировать технические показатели.
Погружные помпы. Если система подвода воды соединена с колодцем или скважиной, важно сделать монтаж погружной помпы. Ее основная задача — подъем водных масс с глубины и транспортировка под давлением в дом. При отключении электричества подкачанная вода естественным путем стекает в напорный бак. Чтобы избежать этого, требуется установка запорного клапана перед насосом.
Перед счетчиком контроля расхода воды. Все учетные устройства, в частности, бытовой счетчик воды, особо чувствительны к нарушениям и изменениям водоснабжения. Гидравлический удар негативно действует на прибор, вплоть до выхода его из строя. Также запорное устройство не позволяет турбине проворачиваться в обратную сторону.

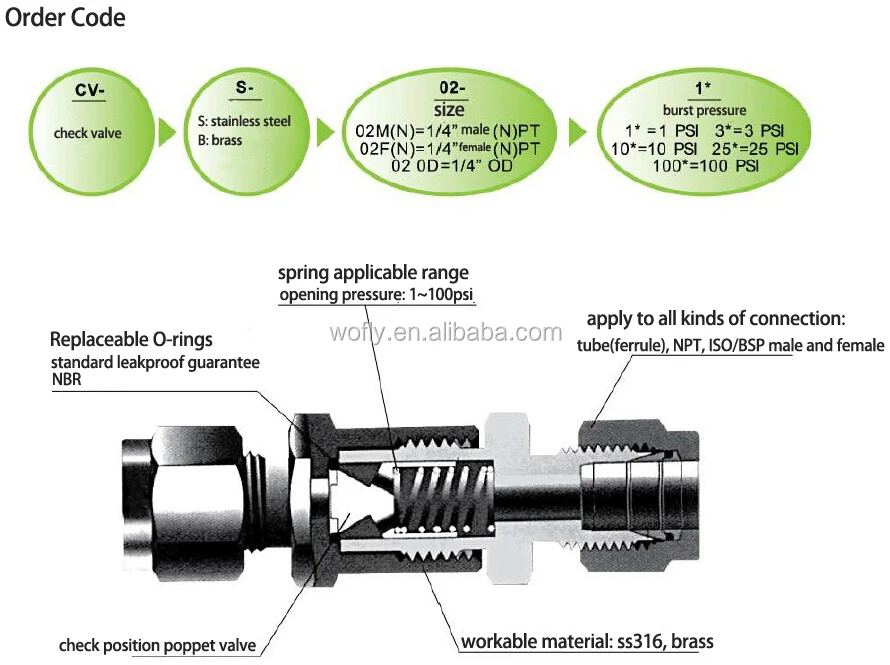

В основе работы — элементарные законы гидродинамики и физики. Когда жидкость перестает попадать в трубопровод, пружина полностью закрывает затвор. При появлении напора и давления на клапан пружинка ослабевает, открывая доступ для прохода воды. После отключения насоса и снижения напора затворный механизм заново срабатывает. Сопротивление пружины повышается под воздействием непосредственно давления. Это не допускает открытие клапана.

Предохранительная конструкция в канализационной системе имеет другой принцип работы. Сам клапан конструктивно состоит из круглой пластины с уплотнителем, пружинистого рычага и корпуса. Когда вода поступает в мойку, рычаг открывается. При падении давления запорный механизм закрывается и предотвращает обратный проход канализационных вод.

Дисковый или пружинный клапан. Внутри находится пружинка с запирающим элементом. Когда жидкость циркулирует в правильную сторону, пружина сжимается и дает проход воде. Во время обратного потока пружинка разжимается, закрывая затвор. Эти клапаны недорого стоят и не нуждаются в техобслуживании. Но со временем внутри появляются минеральные отложения. В этом случае устройство нужно полностью менять.
Шаровой запорный механизм сделан в форме шара, покрытого износостойким герметиком. Шарик приподнимается, когда жидкость циркулирует в нужном направлении, и опускается, закрывая проход воде при передвижении потока в другую сторону. Устройства этого типа не обязательно заменять после износа. Они легко ремонтируются. При этом поломки бывают довольно редко, так как элементы не трутся внутри конструкции. Из недостатков — требуется большое пространство, чтобы установить подъем клапана.
Двустворчатый механизм является разновидностью поворотного клапана. Имеет два лепестка, которые открываются от прямого направления воды. У этих конструкций высокое гидравлическое сопротивление, то есть скорость циркуляции жидкости снижена. Чаще всего их используют в сложной рабочей среде (грязная вода, нефть), так как в этом случае можно подобрать подходящий уплотнитель.
Поворотный или лепестковый клапан представляет собой конструкцию из пластин-лепестков, установленных на шарнирах, открывающихся во время прямого потока жидкости и закрывающихся при обратном направлении. В этом случае нет пружин, собирающих минеральные отложения.

Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.

Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.

Технология выбирается с учетом целей эксплуатации запорного клапана. Также нужно не забывать, что предохранительный механизм можно установить горизонтально или вертикально: это зависит от вида системы, куда он монтируется.

Чтобы обратный защитный клапан исправно работал, необходимо не только грамотно подобрать конструкцию с учетом сечения водопроводных труб, материала изготовления и способа установки, но и со всей ответственностью подойти к его монтажу. Есть несколько рекомендаций, которые помогут в установке запорной арматуры:

Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.

Современные частные дома, дачные постройки, а также многие квартиры уже трудно представить без системы автономной подачи воды. Она предусматривает наличие резервуара, в котором накапливается вода и создается давление до необходимого значения. Одним из главных элементов такой системы и является водяной клапан. Это небольшой проходной канал, монтируемый в контур трубы.

Он используется в системах со скважинным насосом. Его вкручивают непосредственно в насос, который опускается на определенную глубину. В случае отсутствия обратного клапана, вода, которая находится в шланге, а также в гидроаккумуляторе котельной дома, при каждом подключении насоса просто сливалась бы обратно в скважину. Вопрос установки клапана решает эту проблему, при небольших денежных вложениях. Кроме того, он позволяет поддерживать давление в контуре, что лишний раз дает возможность не включать насос (за счет работы гидроаккумулятора).

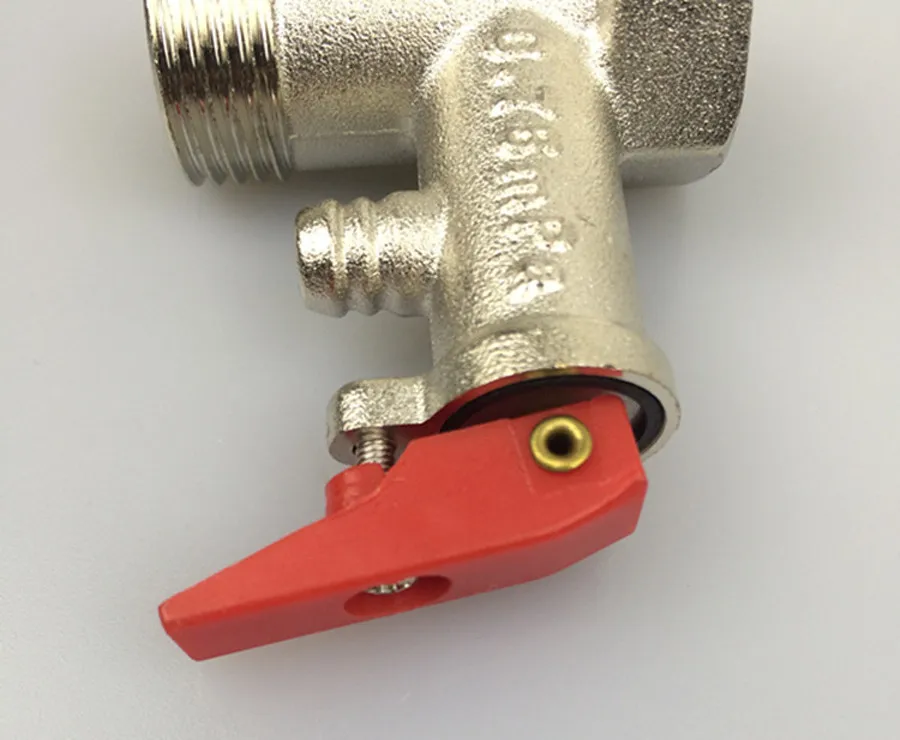

Клапан обратного давления воды устанавливается в системах горячего водоснабжения частных домов. Например, с любым водонагревательным бойлером на входе устройства. Здесь он служит для защиты жидкости внутри бака, на случай отключения центральной подачи воды, либо отсутствия воды в гидроаккумуляторе.

Если детально рассмотреть клапан для воды, можно заметить, что его конструкция похожа на автомобильный ниппель. Задача приспособления заключается в том, чтобы пропускать воду только в одном направлении. То есть, как только создается давление насосом, перегородка открывается и пропускает через себя в воду. Когда давление уравновешено, либо после обратного клапана давление больше, система уже не сработает.

Корпус изготавливается из латуни, чугуна или нержавайки. Внутри находится пружина, которая давит на захлопку за счет собственного усилия и обратного давления воды в контуре. Когда давление на потоке усиливается, вода поднимает захлопку вверх и дает клапану возможность пропустить через себя жидкость. Т.е в нормальном положении контур всегда закрыт. Как только давление снаружи становится больше давления внутри, захлопка открывается, и контур за обратным клапаном наполняется.

Как уже упоминалось, назначение приспособления — ограничивать проход воды в обратную сторону. Т.е. вода поступает в систему, но обратно уже не стекает. Создается полностью замкнутый контур, в который можно только добавлять жидкость. Для слива можно установить отдельный кран (в самой нижней точке контура).

Такой клапан применяется в сфере холодного и горячего водоснабжения, а также в системах отопления. Как мы и говорили ранее, в системах холодного водоснабжения обратный клапан применяется для подачи воды из скважины в гидроаккумулятор. В случае горячего водоснабжения клапан обеспечивает бесперебойную работу электрических и газовых водонагревателей. Что касается систем отопления, то клапан для воды здесь устанавливается «на входе». Очевидно, в любой системе отопления должна быть возможность подачи воды, чтобы наполнить контур. Подача осуществляется именно через обратный клапан. То есть, туда мы воду подаем, обратно она не вытекает ни при каких условиях, даже если вода кончилась везде: в гидроаккумуляторе, центральном водоснабжении, в скважине и др.

Современные технологии производства позволяет выпускать на рынок огромное количество разновидностей обратного клапана. Например, устройство обратного клапана для воды может отличаться по материалу корпуса, где выделяют латунные, чугунные изделия и клапаны из нержавейки. Наиболее часто приходится работать с латунными вариантами, поскольку они износостойкие и надежные, идеально подходят для бытового использования. Что касается чугуна, то такие модели недорогие, но могут подвергаться воздействию ржавчины, что быстро выводит их из строя. Нержавейка зарекомендовала себя как самый надежный, но и самый дорогостоящий в этом сегменте рынка материал.

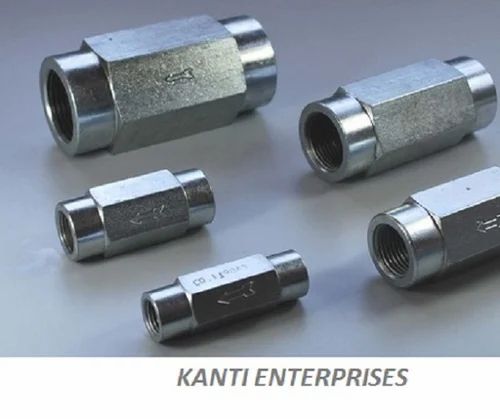

Изделия отличают по способу установки в систему. Например, выделяют муфтовый клапан, который представляет собой проходной вариант, включенный в участок трубы при помощи резьбовой муфты с двух сторон. Он часто используется в быту. Фланцевый вариант, напротив, применяется в промышленности, где используют чугунную трубу большого диаметра. Также распространен межфланцевый запорный механизм.

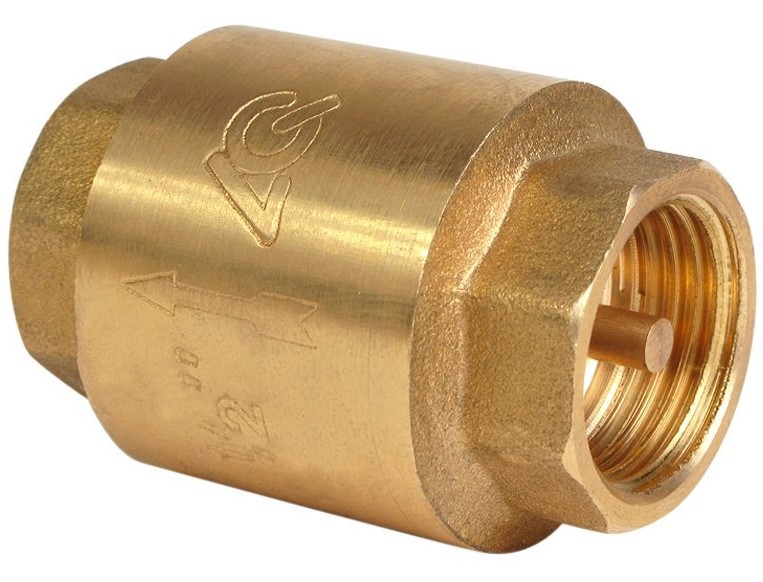

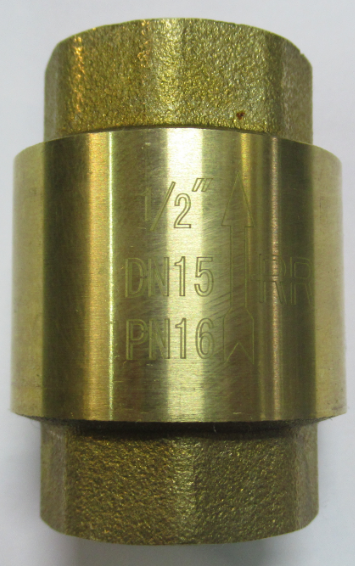

Как и у любого вида обратного клапана, пружинный муфтовый вариант имеет внутри себя запорный механизм. В основном его корпус изготавливается из латуни. При этом стержень также изготовлен из латуни, в дешевых моделях из пластика. Пружина изготавливается из нержавеющей стали, что позволяет ей функционировать долгое время. Муфтовый вариант облегчает процесс подключения, занимает мало места, накручивается при помощи гаечного ключа соответствующего номера. Такой клапан имеет бытовое назначение. Выделяют варианты клапана с внутренней и наружной резьбой разного диаметра. Рекомендовано во время монтажа использовать сантехнический лен, а также герметик для наилучшего результата.

Принцип работы такого устройства носит классический характер. С одной стороны вода давит на пластиковую заслонку, в результате чего натяжение пружины ослабевает, заслонка открывается, вода проходит. Во время, когда давления на заслонку не давит, заслонка герметично прилегает к уплотнителю, запрещая обратный отток воды.

Чтобы обратный клапан открыл канал для прохода воды, необходимо давление извне, которое создается любым из предназначенных для этого устройств. Это может быть циркуляционный насос в системе отопления, а может быть насос из скважины. Если же система идет самотеком, то использовать классический вариант обратных клапанов нельзя, поскольку они не откроются из-за одинакового давления с двух сторон.

Именно здесь и применяют поворотный лепестковый обратный клапан, в конструкции которого нет пружины. Вместо пружины запорного механизма здесь находится круглый лепесток, который открывается только в одну из сторон. То есть, если вода движется в нужном направлении, лепестки открыты и ничего не мешает проходу. Как только направление воды меняется, клапан закрывается, и жидкость не проходит. Современные модели оснащены ручным затвором, который управляет дополнительной мембраной в конструкции клапана.
Конструктивно такой клапан отличается от многих представленных моделей. Он больше чем габариты самой трубы, а в его конструкции обязательно находится крышка. Крышка используется для очистки от мусора, поскольку сам клапан предполагает сужение канала для прохода воды, что может вызвать образование затора.

Такой обратный клапан внешне отличается от других разновидностей. В его конструкции обязательно присутствует запорный элемент в виде металлического шара. В случае если обратный клапан не пропускает через себя жидкую среду извне, например, воду, то шар закрывает проход для движения. То есть, устройство является нормально закрытым. В случае, когда давление извне возрастает, шар смещается в сторону и открывает проход для движения жидкости в нужном направлении. В случае отключения принудительной части системы водоснабжения, шар становится на свое место и не дает выпускать воду обратно. Подобный механизм используется не только в контурах водоснабжения, но и при газовой подаче.

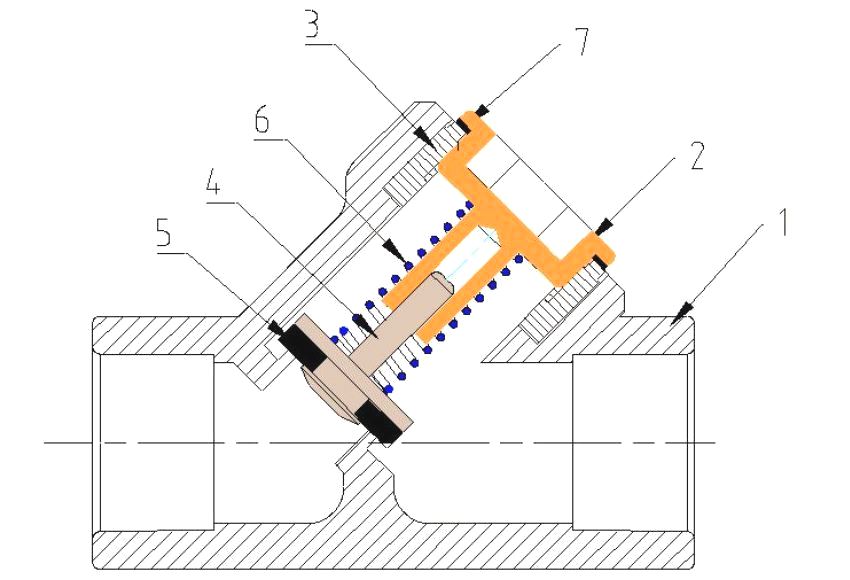

Изделие подъемного типа представляет собой обратный клапан, который должен располагаться строго в вертикальном положении, иначе он не работает. Именно поэтому его применяют для бытовых систем водоснабжения и отопления, которые располагаются строго горизонтально. У такого обратного клапана, в конструкции предусмотрен золотник, который под действием напора воды поднимается и не препятствует прохождению. Как только напор ослабевает, золотник опускается на посадочное место и препятствует прохождению воды. В конструкции такого устройства предусмотрена съемная крышка, которая предполагает очистку системы, без демонтажа. При помощи нее можно произвести ремонт.

Говоря о размерах обратного клапана, прежде всего, выделяют условный проход и условное давление устройства. Условный проход фиксирован значениями от 10 до 400 мм, включительно. Есть модели 15, 20, 25, 65, 80 мм, и с другими диаметрами прохода. Под условным давлением понимают величину давления воды в контуре, при которой обратный клапан открывается. Здесь выделяют значения от 0,25 МПа, до 2580 МПа. Среди промежуточных значений, выделяют: 6.3 (МПа), 10 (МПа), 16 (МПа). Стоит отметить, что обратные клапаны различаются по диапазону рабочих температур, среди которых встречаются модели, способные эксплуатироваться с жидкостью от -60, до 600 градусов по Цельсию.

На входе в квартиру. Здесь стоит поставить обратный клапан на системе водоснабжения, если вы используете автономный гидроаккумулятор. Это позволит воде из гидроаккумулятора не сливаться обратно в систему, когда воду в очередной раз отключат без предупреждения.

Если ваша система предполагает наличие пластиковых труб, но есть необходимость поставить обратный клапан, не переживайте, это можно сделать довольно легко. В таком случае, в пластиковую трубу устанавливается переход с пластика на металл, зачастую с окончанием наружной резьбы. Далее, используют фум-ленту или лен с герметиком, чтобы добиться максимальной герметичности. Накрутив лен по ходу накручивания следующего участка цепи, устанавливают обратный клапан, который затягивают до предельных значений, используя сантехнический ключ. С другой стороны обратного клапана проделывают аналогичные действия, после чего дают герметику немного подсохнуть и проверяют работу системы.

Имейте в виду, что на обратном клапане есть стрелка, которая как раз и указывает направление движения воды. Проверить, в каком положении открывается клапан довольно просто. Достаточно подуть в направлении стрелки, если воздух пройдет, значит, клапан открылся. Если подуть с обратной стороны и воздух тоже прошел, значит, система неисправна. Подобный клапан не стоит устанавливать.

Нередко в системе присутствуют паразитные потоки жидкости. Именно они предполагают установку устройства с высоким гидравлическим сопротивлением, каким является лепестковый обратный клапан. Лепестковый клапан должен монтироваться строго горизонтально, иначе его затвор не будет работать, что способствует оттоку воды в обратную сторону.

Для изготовления нам потребуется тройник с внутренней резьбой, муфта, на корпусе которой нарезана наружная резьба, шарик размером чуть меньше диаметра проходного отверстия муфты. Также потребуется пружина, которая будет свободно входить в корпус тройника, и заглушка, с возможностью вкручиваться в тройник.

В момент сборки берут тройник, вкручивают в него муфту, с другой стороны вставляют шарик, затем пружину, после чего устанавливают заглушку. Все резьбовые соединения желательно герметизировать при помощи фум ленты. Важным этапом такой сборки и подбора комплектующих, является правильный выбор пружины, которая должна соответствовать требованиям водопроводной системы. То есть, она не должна быть сильно тугой, иначе давление воды в контуре будет недостаточным для открытия обратного клапана.


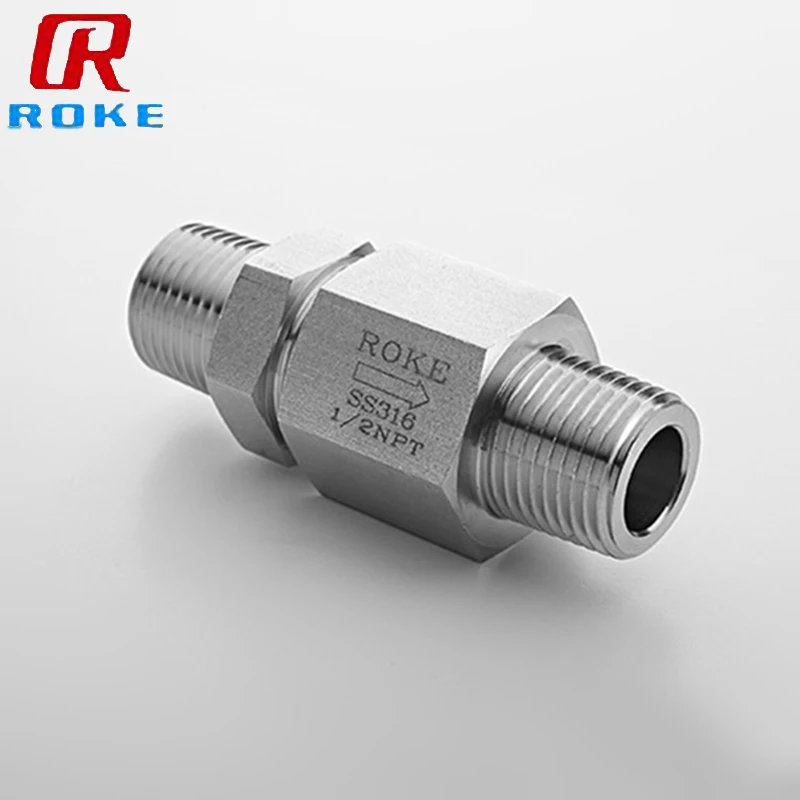

	Серия R	10691 Серия	Серия 3040
РАЗМЕРЫ	1/2″ – 3″	1/2″ – 1″	1/2″ – 2″
СОЕДИНЕНИЕ	NPT	NPT	NPT, 125 и 250 FLG
ДИАПАЗОН ДАВЛЕНИЯ	3–300 фунтов на кв. дюйм, ман.	3–300 фунтов на кв. дюйм, ман.	5–250 фунтов на кв. дюйм, ман.
ПРИЛОЖЕНИЯ & ВМЕСТИМОСТЬ	Жидкость — 16 галлонов в минуту.	Жидкость — 16 галлонов в минуту.	Жидкость – 278 галлонов в минуту. Газы – 2704 станд. куб. футов в минуту.
РЕКОМЕНДУЕМЫЕ ПРИМЕНЕНИЯ	Низкая емкость Экономичный	Низкая емкость Отсечка класса IV	Производительность от средней до высокой Быстрый ответ

Размер (номинальный)	Номер детали ГБИ №
1-3/4” Макс. наружный диаметр – 1,775” (1,00-8UN BOX THD)	А1275
2 дюйма Slimline, макс. внешний диаметр – 2,020 дюйма	А1278
2 дюйма Макс. внешний диаметр – 2,020 дюйма	А1280
2-1/2″ Макс. внешний диаметр – 2,485″	А1285
3 дюйма Макс. внешний диаметр – 3,030 дюйма	А1290
3-1/2″ Макс. внешний диаметр – 3,530″	А1292
4 дюйма Макс. внешний диаметр – 3,980 дюйма	А1295
4-3/32 дюйма Макс. внешний диаметр — 4,085 дюйма	А1300
4-1/4” Макс. внешний диаметр – 4,250”	А1294
4-3/8” Макс. внешний диаметр – 4,370”	А1288
4-3/4” Макс. внешний диаметр – 4,730”	А1324
5 дюймов Макс. внешний диаметр – 4,980 дюйма	А1334
5 дюймов Макс. внешний диаметр – 5,010 дюйма	А1405
6 дюймов (4 TPI) Макс. внешний диаметр — 5,980 дюймов	А1368
6-5/32” (4 TPI) Макс. внешний диаметр — 6,135”	А1395
6-1/16” (2 TPI) Макс. внешний диаметр — 6,0575”	А1370
6-1/8” (2 TPI) Макс. внешний диаметр — 6,1205”	А1375
6-5/16” (2 TPI) Макс. внешний диаметр — 6,3075”	А1380

Размер	Номер детали ГБИ №
1-3/4”	Р1275
Тонкий 2 дюйма	Р1278
2 дюйма	Р1280
2-1/2”	Р1285
3 дюйма	Р1290
3-1/2”	Р1292
4 дюйма	Р1295
4-3/32”	Р1300
4-1/4”	Р1294
4-3/8 дюйма	Р1288
4-3/4”	Р1324
5 дюймов Макс. внешний диаметр 4,980 дюйма	Р1334
5 дюймов Макс. внешний диаметр 5,010 дюйма	Р1405
6 дюймов (4 шага на дюйм)	Р1368
6-5/32” (4 шага на дюйм)	Р1395
6-1/16” (2 шага на дюйм)	Р1370
6-1/8” (2 шага на дюйм)	Р1375
6-5/16” (2 шага на дюйм)	Р1380

Размер (номинальный)	Номер детали ГБИ №
1-3/4″ Макс. наружный диаметр – 1,775″ (1,00-8UN BOX THD)	А1275-1
2 дюйма Slimline, макс. внешний диаметр – 2,020 дюйма	А1278-1
2 дюйма Макс. внешний диаметр – 2,020 дюйма	А1280-1
2-1/2″ Макс. внешний диаметр – 2,485″	А1285-1
3 дюйма Макс. внешний диаметр – 3,030 дюйма	А1290-1
3-1/2″ Макс. внешний диаметр – 3,530″	А1292-1
4 дюйма Макс. внешний диаметр – 3,980 дюйма	А1295-1
4-3/32 дюйма Макс. внешний диаметр — 4,085 дюйма	А1300-1
4-1/4” Макс. внешний диаметр – 4,250”	А1294-1
4-3/8” Макс. внешний диаметр – 4,370”	А1288-1
4-3/4” Макс. внешний диаметр – 4,730”	А1324-1
5 дюймов Макс. внешний диаметр – 4,980 дюйма	А1334-1
5 дюймов Макс. внешний диаметр – 5,010 дюйма	А1405-1
6 дюймов (4 TPI) Макс. внешний диаметр — 5,980 дюймов	А1368-1
6-5/32” (4 TPI) Макс. внешний диаметр — 6,135”	А1395-1
6-1/16” (2 TPI) Макс. внешний диаметр — 6,0575”	А1370-1
6-1/8” (2 TPI) Макс. внешний диаметр — 6,1205”	А1375-1
6-5/16” (2 TPI) Макс. внешний диаметр — 6,3075”	А1380-1

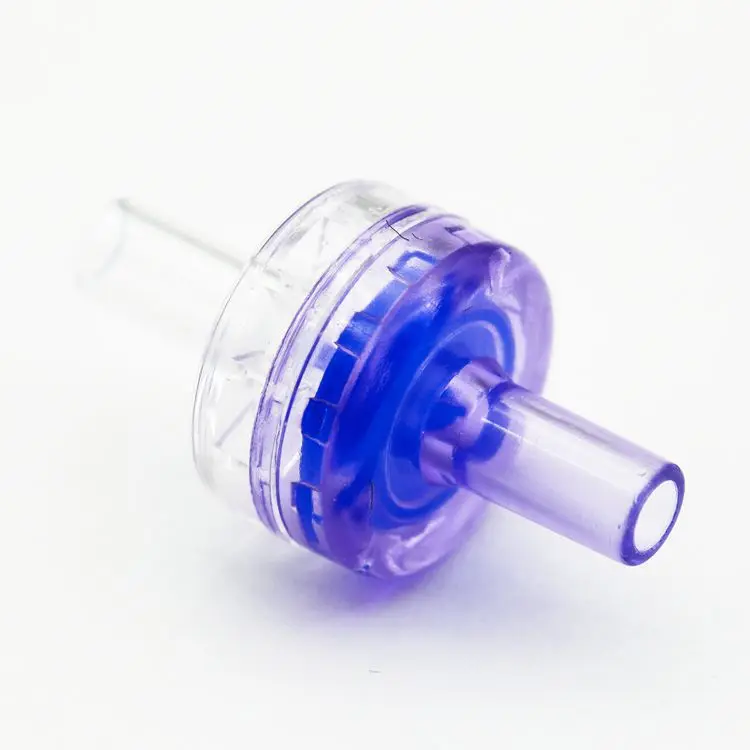

Valve body	PVDF
Diaphragm	PTFE-coated
Seal	FKM and EPDM (loose)
