Монтаж обратного клапана поворотного типа

Не секрет, что для бесперебойной работы и многолетней службы любого агрегата необходима его правильная установка. От этого зависит не только его надежность, но и срок службы всей системы.

Говоря про обратный клапан как часть трубопровода, его монтаж с соблюдением необходимых правил и мер предосторожности увеличит и продолжительность бесперебойной работы всей магистрали.

Поскольку наш завод выпускает обратные клапаны поворотные, то и речь пойдет об их установке.

Особенности монтажа обратного поворотного клапана

Монтаж обратных поворотных клапанов, выпускаемых нашим предприятием, производится фланцевым соединением. По краям (в местах присоединения к трубопроводу) устройство содержит присоединительные фланцы с необходимым количеством отверстий для гаек. При помощи гаек фланец прижимается к другому элементу трубопровода или трубе.

Для соединения фланцевого обратного поворотного клапана с трубой или другим элементом трубопровода необходимо установить на них ответные фланцы. Комплекты ответных фланцев воротниковых и плоских вы также можете найти в нашем каталоге.

Особенность конструкции обратного поворотного клапана с захлопкой в том, что последняя открывается под давлением потока, закрывается под собственным весом при отсутствии потока, закрывается под давлением обратного потока. Учитывая это, клапан можно устанавливать горизонтально крышкой вверх или вертикально входным патрубком вниз.

Установка поворотного обратного клапана

Правильная установка обратного поворотного клапана обеспечивает отсутствие отклонений в эксплуатации (например таких как вибрация, неплотное примыкание к проходу) и позволяет избежать более серьезных последствий, таких как авария и разрыв магистрали трубопровода.

Итак, основные правила установки обратных поворотных клапанов:

1. должны осуществлять только специалисты, прошедшие специальное обучение и допуск к монтажу.
2. перед монтажом подача рабочей среды на участке работ должна быть прекращена или перекрыта для отсутствия давления на линии
3. оборудование должно соответствовать тем климатическим условиям, в которых оно устанавливается (умеренный или холодный климат)
4. фланцы клапана и присоединяемой детали должны быть строго параллельны друг другу во избежание образования зазоров
5. необходимо выполнить пробную проверку оборудования, корпус клапана должен быть неподвижным, а диск затвора (захлопка) устойчивым по отношению к потоку

Возможные неисправности в работе обратного поворотного клапана

При правильном подборе оборудования по диаметру трубопровода, давлению рабочей среды, климатическим условиям, правильно произведенном монтаже перебои в работе возникают исключительно редко:

• попадание твердых инородных тел в подвижные части агрегата с транспортируемым потоком или при монтаже (диск захлопки примыкает неплотно или открывается затрудненно)
• частое изменение пограничного давления
• изначальный дефект производителя (идеального ничего не существует, заявлять, что мы работаем идеально, было бы обманом; при выявлении заводского дефекта мы обеспечиваем оперативную замену).

Заказать звонок

Даю согласие на обработку персональных данных

Запросить прайс

Даю согласие на обработку персональных данных

Сделать заказ

Даю согласие на обработку персональных данных

Сделать заказ

Даю согласие на обработку персональных данных

Оставить заявку

Даю согласие на обработку персональных данных

ЗАКАЗАТЬ ЗВОНОК

Введите код с картинки:

Даю согласие на обработку персональных данных

СПАСИБО ЗА ОСТАВЛЕННУЮ ЗАЯВКУ

Мы получили Вашу заявку, в ближайшее время менеджер Вам перезвонит

Мы признаем важность конфиденциальности информации. В этом документе описывается, какую личную информацию мы получаем и собираем, когда Вы пользуетесь сайтом . Мы надеемся, что эти сведения помогут Вам принимать осознанные решения в отношении предоставляемой нам личной информации.

Общедоступная информация и идентификация посетителей

На нашем сайте не предусмотрена система регистрации, поэтому если Вы просто просматриваете наш сайт, информация о Вас не публикуется нигде на сайте.

Телефонный номер, электронная почта и имя

Номер телефона, почта и имя, указываемые Вами при отправке заявки и заказе обратного звонка, не показываются другим посетителям сайта. Мы можем сохранять полученные данные и другие письма, отправленные Вами, чтобы обрабатывать Ваши заявки, отвечать на запросы клиентов и совершенствовать уровень обслуживания.

Цели сбора и обработки персональной информации пользователей

На сайте есть возможность заказа обратного звонка, отправки электронной почты и возможность оставить заявку на услуги. Ваше добровольное согласие на заказ обратного звонка и (или) отправку электронной почты и (или) оставление заявки на услуги подтверждается путем ввода Вашего Имени и Номера Телефона или Электронной Почты в форму заявки, форму отправки письма и в форму заказа обратного звонка. Ваше Имя используется для личного обращения к Вам, а Номер Телефона и/или Электронная Почта — для связи с Вами нашими сотрудниками для предложения наших услуг, ответа на Ваши вопросы и для других видов обработки Вашего обращения. Пользователь предоставляет свои данные добровольно, только после этого, в дальнейшем, с ним связывается наш сотрудник. Данные хранятся в архиве до тех пор, пока существует наша компания.

Условия обработки и её передачи третьим лицам

Ваши Имя и Номер телефона никогда и ни при каких условиях не будут переданы третьим лицам, исключая случаи, которые связаны с исполнением законодательства Российской Федерации.

Протоколирование

При каждом посещении сайта наши серверы автоматически записывают информацию, которую Ваш браузер передает при посещении веб-страниц. Как правило, эта информация включает запрашиваемую веб-страницу, IP-адрес компьютера, тип браузера, языковые настройки браузера, дату и время запроса, а также один или несколько файлов cookie, которые позволяют точно идентифицировать Ваш браузер.

Куки (cookie)

На сайте используются куки (Cookies), происходит сбор данных о посетителях с помощью сервисов Яндекс Метрика и Google Analitycs. Эти данные служат для сбора информации о действиях посетителей на сайте, для улучшения качества его содержания, возможностей и удобства использования. В любое время Вы можете изменить параметры в настройках Вашего браузера таким образом, чтобы браузер перестал передавать (сохранять) все файлы cookie, а также оповещал об их отправке. При этом следует учесть, что в этом случае некоторые сервисы и функции могут перестать работать.

Изменение политики конфиденциальности

На этой странице Вы сможете узнать о любых изменениях данной политики конфиденциальности. В особых случаях Вам будет выслана информация на Ваш телефон.

Затраты на доступ

Вы должны обеспечить за свой счет оборудование и подключение к Интернет, необходимые Вам для получения доступа к Сайту и его использования. Вы несете единоличную ответственность за любые затраты на доступ к Сайту через беспроводную связь или иные.

Алтай (Алтайский край)

Астрахань

Забайкальский край

Архангельск

Екатеринбург (Свердл. обл.)

Волгоград

Иркутск

Белгород

Кемерово

Ижевск (Удмуртия)

Красноярск

Владимир

Курган

Кабардино-Балкария

Приморский край

Воронеж

Новосибирск

Киров

Татарстан

Иваново

Омск

Краснодар

Хабаровск

Калининград

Пермь

МарииЭл

Якутск (Саха-Якутия)

Калуга

Томск

ННовгород

Уфа (Башкирия)

Карелия

Тюмень

Оренбург

Курск

Пенза

Липецк

ХМАО

Ростов

Москва (и область)

Челябинск

Самара

Мурманск

Ямало-Ненецкий АО

Саратов

Новгородская обл. (не путать с Н.Новгородом!)

Ставрополь

Орел

Ульяновск

Рязань

Чебоксары

Санкт-Петербург (и область)

Смоленск

Тамбов

Тверь

Тула

Ярославль

Для улучшения работы сайта и его взаимодействия с пользователями мы используем файлы cookie. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

Установка обратного клапана на насос. Основные особенности обратных клапанов и их установка

Важно знать, что обратный клапан для насоса – это невероятно важная вещь. Зачастую он устанавливается в трубопроводных системах с целью обеспечения движения среды (жидкость, пар, газ). Все это происходит в одном направлении. «Обратный» в названии означает, что клапан не допускает движения жидкости, газа или пара в направлении, противоположному существующему. Установка обратного клапана для насоса в различные системы производится в том случае, если существуют определенные факторы, создающие противодействие движению среды.

Содержание

• Особенности использования обратных клапанов
• Важные аспекты установки обратных клапанов
• Основные особенности клапана для канализационных систем и его установка
• Особенности установки обратных клапанов на отопление





Чаще всего обратные клапаны применяются в следующих системах:

• в канализациях;
• в отоплении;
• в водопроводах;
• в скважинах и различных колодках, а также в других источниках воды;
• в водомерах;
• в водонагревателях.



Обратный клапан для водяного насоса является важнейшей деталью в системах водоснабжения. Он поддерживает давление воды, а также обеспечивает непрерывную её подачу. Выглядит обратный клапан как цилиндр из латуни. Внутри присутствует встроенная пружина, которая удерживает круглую перекрывающую пластину. Зачастую приспособление устанавливается на самом насосе либо перед насосной станцией. Все зависит от того, какие установка имеет характеристики и особенности конструкции.

Под действием пружины пластина перекрывает движение жидкости назад, к насосу, и удерживает необходимое давление внутри трубопровода. Такой принцип работы позволяет значительно сэкономить средства, так как в этих условиях установке не приходится нагнетать воду и создавать необходимое давление каждый раз, мгновенно обеспечивая все необходимые параметры подачи воды.

Важной особенностью использования такого клапана является снижение мощности насоса. В среднем это значение уменьшается на половину атмосферы. Необходимая мощность тратится на сопротивление пружины, присутствующей в клапане. Также серьезным требованием к клапану является необходимый диаметр, который должен соответствовать диаметру трубы.

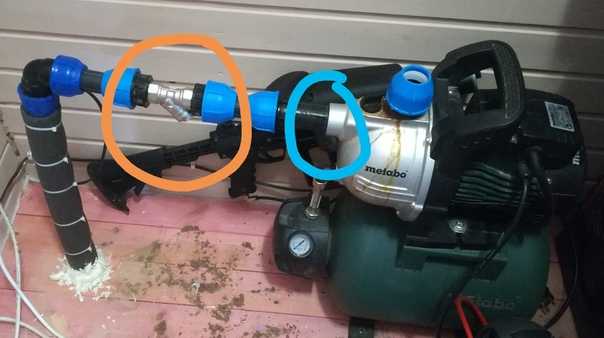

В том случае, если в системе задействована насосная станция, клапан должен находиться перед насосной станцией либо после храповика на основной всасывающей трубе. Именно второй вариант используется чаще всего, ведь другие способы могут значительно ограничивать количество воды, которое необходимо для процесса слива во всасывающую трубу и последующих операций. Также важно знать, что насос вместе с жидкостью может захватывать воздух, который заполняет всасывающую трубу после процесса слива воды. Такой процесс может повлиять на создание сильного шума работы установки. В том случае, если насос имеет вибрационный принцип действия, обратный клапан следует устанавливать до ресивера. Лучше всего это делать в любом месте нагнетающего трубопровода, учитывая удобство для работы обслуживающего персонала.

Способ установки заключается в следующем: устройство присоединяется непосредственно перед станцией в случае необходимой замены. Если принято решение присоединить клапан сразу после храповика, где подводится всасывающая труба, сгон не требуется.

Если ранее система уже функционировала, следует устанавливать обратный клапан между насосной станцией и самим насосом. Вместо первого может быть ресивер. Создается разрыв трубопровода и устанавливается клапан на одну его часть. При помощи сгона соединяется одна составляющая с другой. Если же конкретный водопровод предназначен для использования его в пределах высоких температур, то нижнюю его часть следует обустроить тройником и присоединить краник для слива воды в прохладные времена года.



Установка обратного клапана для погружного насоса в канализационных системах необходима для предотвращения возвратного оттока разнообразных фекальных масс. Именно данное устройство не позволяет унитазу переполняться, а общей системе канализаций забиваться отходами жизнедеятельности. Устройство такого клапана довольно простое. Здесь мы снова имеет специальную пластину, которая крепится на пружинистом рычаге. Под пластиной находится резиновая прокладка, плотно закрывающая выводное отверстие. Под натиском напора воды пластина поднимается в горизонтальное положение, а после ослабления возвращается на исходную позицию.

Изготавливают обратные клапаны для канализаций из чугуна, бронзы, нержавеющей стали, а также из полипропилена. Диаметр отверстия клапана может достигать 100 мм. Зачастую корпус устройства оборудован специальной крышкой, при открытии которой появляется возможность удалять различные загрязнения.

Установка клапана происходит после насоса и может располагаться как в вертикальном положении, так и в горизонтальном. Монтаж устройства уже в действующую систему происходит в месте состыковки труб необходимого диаметра, в этом случае обратный клапан устанавливается перед насосом, но иногда возможные и другие варианты. Если же материалы труб и клапана разные, следует приобрести специальные переходники (к примеру, с чугуна к пластику и наоборот). Самым важным аспектом при установке клапана является место монтажа. Оно должно быть доступным для удобного технического обслуживания.



Большинство отопительных систем оборудованы специальными насосами и обратными клапанами, которые положительно влияют на отопительный процесс.

Свободная циркуляция воды в отопительных системах означает хаотичное движение воды. В подобных случаях не предусмотрено ни установки насосов, ни клапанов. Байпас – устройство, которое и обеспечивает параллельную подачу воды. Это помогает расширить пределы возможностей отопительной системы, а также сэкономить значительное количество ресурсов. Для работы такой установки обойтись без насоса и обратного клапана не получится.

Такое отопление называют принудительным, и оно имеет множество положительных экономических факторов. Свободная циркуляция подразумевает дополнительные расходы воды, обеспечивающие движение жидкости.

В нашем случае циркуляция производится при помощи электродвигателя, который значительно сокращает расход топлива. Благодаря небольшой разнице температур между трубами, значительно возрастает эффективность процесса обогрева помещения. Также появляется возможность контролировать показатели температуры.

При использовании байпаса обратный клапан для центробежного насоса является необходимым элементом системы. С его помощью происходит перекрывание циркуляция жидкости по малому кругу при работе электронасоса. Монтаж устройства происходит между нагнетающей и всасывающей трубами насоса. В процессе работы двигателя резиновый шар обратного клапана производит перекрытие отверстия обратной трубы. Такое действие вынуждает жидкость проходить через насос.

Если насос не функционирует, либо отсутствует электричество, отверстие открывается под действием силы воды, что автоматически возобновляет свободное движение жидкости, как при классическом режиме отопления. Однако нужно помнить, что для этого также необходимо перекрыть движение воды через насос. Диаметр двух труб должен быть меньше значения диаметра отопительной трубы.

Для тех, кто решил перейти на автономное отопление, обратный клапан для водяного и центробежного насоса позволит избавиться от проблем, а также сэкономить немалое количество средств, которые зачастую в больших количествах тратятся во время отопительного сезона.

Пособия и учебные пособия по ирригации — узел двойного обратного клапана (DCVA)

Двойной обратный клапан в сборе: встроенная (подземная) установка Перед началом установки проложите основную линию подачи орошения от запорного клапана к клапанной коробке DCVA. Временно закройте конец трубы, чтобы не допустить попадания грязи и мусора. Начните с установки прямоугольного ирригационного бокса в соответствии с местными нормами. Как правило, скважина глубиной не менее 30 дюймов и на 3 дюйма больше при глубине 18 дюймов, чем размеры клапанной коробки, расположенная по центру траншеи, заполняется достаточным количеством дренажной породы, чтобы обеспечить плоскую поверхность на 18 дюймов ниже уровня земли. Перед установкой прямоугольной клапанной коробки необходимо накрыть садовой сеткой и зафиксировать ее набивкой грунта с двух сторон от входного и выходного отверстий, оставшиеся две стороны утрамбовать после установки узла.0008 При необходимости прорежьте входные и выходные отверстия в клапанной коробке там, где это необходимо. Диаметр отверстия должен быть не более чем на 1/4 дюйма больше диаметра трубы. Осмотрите узел двойного обратного клапана, чтобы определить, какой конец впускной, а какой выпускной. Он должен быть отмечен стрелками. Не продолжайте, пока не убедитесь. Найдите зазор от внутренней части клапанной коробки до первого фитинга. Сухая сборка узла, штуцеров, тройника с накидкой для шланга и всей соединительной трубы. Измерьте внутреннюю длину клапанной коробки между впускным и выпускным отверстиями. Вычтите длину сборки из внутренней длины и разделите результат пополам. Это расстояние от внутренней входной стороны клапанной коробки до первого фитинга. Поместите смонтированную насухую сборку в коробку, чтобы убедиться, что имеется достаточный зазор для ручек шарового крана в открытом и закрытом положениях. При необходимости отрегулируйте расстояние со стороны клапанной коробки. Проведите линию подачи в коробку и обрежьте ее до длины, указанной выше. Если узел двойного обратного клапана имеет встроенные соединения между запорными клапанами и внутренним корпусом: Откройте запорный клапан, чтобы тщательно промыть основную линию подачи. Закройте запорный клапан и высушите конец трубы. Используя резьбовой герметик, затяните переходник Slip X MIP во впускной запорный клапан узла двойного обратного клапана. Приклейте или припаяйте переходник к линии подачи так, чтобы контрольные краны находились сверху. Закрепите второй переходник Slip X MIP на выпускном запорном клапане. Приклейте или припаяйте соединительный элемент, тройник с выходом на 1/2 дюйма, повернутым вверх, и другой отрезок трубы (достаточно длинный, чтобы выйти из коробки) на линии. Приклейте или припаяйте короткий стояк к тройнику и установите насадку для шланга поверх стояка так, чтобы воздушный шланг можно было легко подсоединить к резьбе шланга. Пропустите следующие инструкции по установке соединений. Если узел двойного обратного клапана не имеет встроенных соединений между запорными клапанами и внутренним корпусом: В этой установке необходимо сделать секции труб как можно короче, чтобы все поместилось в клапанной коробке. Просто помните, что самая короткая длина трубы должна быть в два раза больше длины втулки фитинга плюс полдюйма, чтобы после завершения соединения часть трубы была видна. Приклейте или припаяйте первый штуцер к главному источнику внутри клапанной коробки, стараясь удалить любой резьбовой герметик с внутренней стороны трубы и фитинга. Откройте запорный клапан, чтобы тщательно промыть основную линию подачи. Закройте запорный клапан и высушите конец соединения. Затяните оба адаптера Slip X MIP во впускном и выпускном запорных клапанах. Вытрите излишки состава внутри фитинга или клапана. Разделить союз. Нанесите состав на резьбу и снова затяните вручную. Приклейте или припаяйте короткий кусок трубы между штуцером и узлом. Дать высохнуть или остыть. Приклейте или припаяйте короткий отрезок трубы к переходнику на выпускном запорном клапане, а затем второй штуцер к концу трубы. Разъедините соединение, нанесите состав и затяните вручную. Приклейте или припаяйте соединительный элемент, тройник с центральным выходом 1/2 дюйма, повернутым вверх, и другой отрезок трубы (достаточной длины для выхода из коробки) в линию. Приклейте или припаяйте короткий стояк к тройнику и установите насадку для шланга поверх стояка так, чтобы воздушный шланг можно было легко подсоединить к резьбе шланга. Когда вся сборка выровнена по прямой линии и контрольные краны правильно расположены сверху, затяните соединения гаечным ключом. Защитите открытый конец подачи временным колпачком или заглушкой. Заклейте все отверстия в клапанной коробке снаружи клейкой лентой, чтобы предотвратить попадание грязи, и утрамбуйте почву вокруг клапанной коробки молотком. Следуя инструкциям производителя, проверьте узел на наличие утечек. Затем вызывайте для осмотра, если это необходимо. Наконец, поместите все письменные материалы, прилагаемые к узлу двойного обратного клапана, в безопасное место для использования в будущем. Узел двойного обратного клапана: надземная установка Действия по установке узла двойного обратного клапана над головой во внутреннем пространстве такие же, как и при встроенной (подземной) установке, за исключением того, что доступ обеспечивается по-другому. Это — никакой мебели, штабелей ящиков, транспортных средств и т. д. Человек должен иметь возможность войти в помещение или пространство и закрыть запорную арматуру в течение нескольких секунд, не останавливаясь, чтобы что-либо передвинуть или найти лестницу. Кроме того, если устройство предотвращения обратного потока находится внутри жилища, рекомендуется проконсультироваться с местным инспектором относительно стандартов доступности для американцев с ограниченными возможностями. Для установки узла двойного обратного клапана над землей на открытом воздухе: Проведите ПВХ от запорного клапана к месту сборки двойного обратного клапана, указанному на плане участка. Откройте запорный клапан и тщательно промойте линию. Приклейте колено, обращенное вверх, к линии подачи. Дайте растворяющему цементу высохнуть. Отмерьте, отрежьте и склейте отрезок ПВХ, достаточно длинный, чтобы простираться от колена на линии подачи до не менее двенадцати дюймов над уровнем земли. Вертикальная труба должна быть отвесной. Подготовьте узел двойного обратного клапана. Затяните адаптеры Slip X MIP в каждом запорном клапане, используя резьбовой герметик. Приклейте трехдюймовые отрезки трубы из ПВХ, а затем уголки, повернутые вниз, в каждый переходник. Краны с текстом сборки должны быть сверху, когда изгибы направлены вниз. Перед приклеиванием оставшуюся часть петли установите насухо. Соедините колено на переднем (входном) конце узла со стояком на линии подачи. Отрежьте, измерьте и соберите отрезок трубы, протянувшийся от нижнего конца сборки до дна траншеи, оставив достаточно места для колена на дне. Добавьте последнее колено и шестидюймовый отрезок трубы, чтобы продолжить линию подачи на выходной стороне узла двойного обратного клапана. Когда все выровнено и отвесно, разберите, а затем снова соберите с помощью клея. Если узел двойного обратного клапана не имеет встроенных штуцерных соединений, обрежьте вертикальные трубы на входе и выходе примерно на четыре дюйма ниже узла. Разъедините штуцеры, нанесите резьбовой герметик и затяните вручную. Снова подсоедините узел двойного обратного клапана к контуру, приклеив штуцеры на место. Когда все выровнено должным образом, затяните соединения ключом. Теперь, когда оба штуцера и узел установлены, следующим шагом будет установка нагрудника для шланга. Приклейте шестидюймовый отрезок трубы, а затем тройник стояка с полудюймовым выходом (обычно тройник 1 X 1 X 1/2) на подающую линию. Отмерьте, отрежьте и приклейте отрезок трубы, достаточной для того, чтобы он поднимался на четыре дюйма над землей до центрального отверстия тройника, а затем приклейте сверху почтовый переходник. Используя резьбовой герметик, затяните накидку шланга FIP на стояке. Этот нагрудник понадобится для слива воды из системы при подготовке к зиме или ремонте. Эту установку можно выполнить с использованием медных труб и фитингов, если у домовладельца есть паяльное оборудование и навыки. В противном случае ПВХ, установленный, как описано выше, является законным и приемлемым в большинстве юрисдикций. Если используются медные трубы и фитинги, переходите на пластик после насадки шланга. Медь не дает никаких преимуществ после нагрудника шланга. Следуя инструкциям производителя, проверьте узел на наличие утечек, затем при необходимости вызовите проверку обратного потока. ПРИМЕЧАНИЕ: При установке на открытом воздухе узел двойного обратного клапана должен быть закрыт. Съемные чехлы обычно допустимы. Последним шагом в процедуре установки является размещение всех печатных материалов в безопасном легко запоминающемся месте вместе с другой литературой по ирригации. Он понадобится в будущем. Двойной обратный клапан в сборе: обслуживание В рамках ежегодной подготовки к зиме и технического обслуживания клапанов подземной оросительной системы после закрытия запорного клапана оросительной системы и продувки трубопроводов откройте все клапаны на узле двойного обратного клапана наполовину и очистите весь мусор из клапанная коробка или корпус. Если узел двойного обратного клапана находится в помещении, убедитесь, что доступ по-прежнему свободен, когда система снова активируется весной. Проверить и проверить узел в соответствии с местными нормами. Планирование проверок непосредственно перед возобновлением работы системы весной обеспечит хорошее начало сезона. Каждые пять лет заменяйте внутренние неметаллические детали и проверяйте внутренние металлические детали на предмет возможной замены. SprinklerWarehouse.com предлагает запасные части для двойных обратных клапанов всех основных марок. Двойной обратный клапан в сборе: ремонт Каждый узел двойного обратного клапана поставляется с подробными инструкциями по техническому обслуживанию и ремонту. Резиновые компоненты проверяют модули, а уплотнения могут быть заменены квалифицированным домовладельцем или сантехником (если это разрешено местным законодательством). Во многих юрисдикциях требуется, чтобы каждый раз, когда крышка доступа открывается по какой-либо причине или узел отсоединяется от системы, он должен быть проверен сертифицированным государством инспектором узла обратного потока перед повторным вводом в эксплуатацию. Замена требуется редко. Замена всего узла двойного обратного клапана на новый — довольно простой процесс. Отсоедините секцию сборки от штуцеров и продублируйте секцию, используя новый узел двойного обратного клапана, трубу и фитинги. Затем снова подсоедините, проверьте на наличие утечек и при необходимости вызовите инспекцию. Следует отметить, однако, что в последнее время юрисдикции по всей стране запрещают сборку двойного обратного клапана или специальные конфигурации установки. Как только весь оригинальный узел двойного обратного клапана выбрасывается, любая «дедовская» защита, вероятно, теряется. Если узлы двойного обратного клапана были запрещены на месте с момента его установки, возможно, его придется заменить новым вакуумным прерывателем давления или узлом пониженного давления. Проконсультируйтесь с местными властями перед покупкой сменного узла двойного обратного клапана. Нажмите здесь, чтобы купить

Инструкции по установке пружинных обратных клапанов

Последнее обновление

29 апреля 2021 г.

Компания Flowflex оставляет за собой право изменять ассортимент и технические характеристики своей продукции без предварительного уведомления

Для применений, где требуется поток только в одном направлении, доступны пружинные обратные клапаны Flowflex. Наш дисковый обратный клапан разработан для плавного хода; добавление центральной направляющей обеспечивает еще большую надежность по сравнению с традиционными дисковыми обратными клапанами без направляющих.

Преимущество наших обратных клапанов с латунной пружиной состоит в том, что они могут быть установлены как в горизонтальном, так и в вертикальном положении. Когда давление вверх по течению увеличивается, подпружиненный диск принудительно открывается, поднимая диск со своего седла, чтобы позволить потоку проходить через клапан.

Приложения

• Внутренний
• Коммерческий
• Промышленный

Предварительная подготовка

Распакуйте и проверьте, подходит ли клапан для предполагаемого использования. Клапан должен быть совместим с конструкцией системы, требованиями к давлению и температуре, а также должен подходить для жидкостей, которые он предназначен перекачивать. Убедитесь, что пути потока чисты и на резьбе нет мусора. Для обеспечения простоты эксплуатации, технического обслуживания и ремонта расположение клапана должно быть определено на этапе проектирования системы. Клапаны должны иметь соответствующую опору, чтобы предотвратить нагрузку на клапан и трубопровод.

Equipment

Materials

• Copper Pipe
• Spring Check Valve

Tools

• Adjustable Spanner
• Pipe Cutting Tool
• Internal & External Pipe Deburring Tool

Installation

Check Valve и трубка

Пружинные обратные клапаны могут быть установлены как вертикально, так и горизонтально, и клапан должен быть закрыт во время установки

Важно, чтобы ваша труба была правильного размера и длины. Несоблюдение этого требования может повлиять на качество соединения.

Подготовка трубной резьбы

Убедитесь, что рядом с клапаном и с обеих сторон используются подходящие опоры для труб, чтобы избежать изгиба клапана и снять любые чрезмерные напряжения. Убедитесь, что трубная резьба имеет правильную длину для клапана, слишком короткая может привести к утечке, слишком длинная – к повреждению клапана.

Убедитесь, что любой состав или лента из ПТФЭ используются экономно и наносятся только на наружную резьбу, а не на внутреннюю резьбу.

Соединение

При подсоединении трубы убедитесь, что труба находится на правильной перпендикулярной оси и что резьба правильно входит в зацепление при затягивании клапана. Клапан следует удерживать на месте с помощью гаечного ключа или гаечного ключа, пока ввинчиваются соединительные трубы. Убедитесь, что гаечный ключ или гаечный ключ установлены на торце корпуса, на шестигранных/восьмигранных плоскостях клапана рядом с соединением.

Не перетягивайте при соединении.

Прочие соображения

Руководство по затяжке пружинных обратных клапанов

Параметры крутящего момента

Размер	Крутящий момент
1/2 дюйма	75 Н·м
3/4″	100 Н·м
1″	125 Н·м
1 1/4″	160 Н·м
1 1/2 дюйма	200 Н·м
2 дюйма	250 Н·м
2 1/2 дюйма	300 Н·м
3 дюйма	370 Н·м
4 дюйма	465 Н·м

Тестирование

Мы рекомендуем, чтобы все системы были тщательно протестированы после завершения. Всякий раз, когда это возможно, завершенные системы также следует промывать для удаления мусора.

Техническое обслуживание

Регулярное техническое обслуживание является наиболее эффективным методом обеспечения долгосрочной бесперебойной работы.
