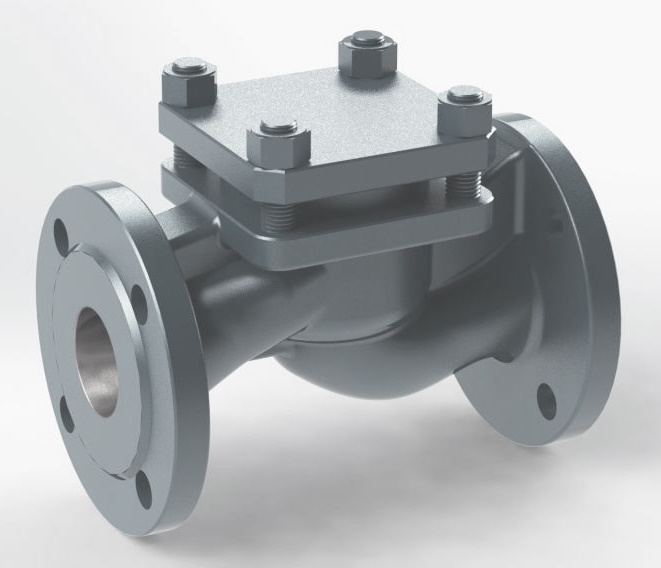

Клапан обратный подъемный FAF 2250 Ду40 Ру16 чугунный фланцевый в г. Москва
0 товаров (0 шт) 0 ₽
Корзина
Сумма 0 ₽ с НДС
В корзину Оформить заказ
Свернуть
О товаре
Производитель: FAF, Турция
Тип присоединения: фланцевый
Диаметр: Ду40
Корпус: Чугун EN-GJL-250
Артикул: D100-01245
Давление номинальное: 16 бар
Среды: воздух, пар, вода техническая
Температура: 200 ℃
Тип действия: подъемный
Уплотнение: Графит
Все характеристики
Низкая цена
10 288 на 31.03.2023 ₽ $ €
6 Апреля
Доставка в г. Москва 7 Апреля ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Все размеры:
Ду15 3 822₽Ду20 4 703₽Ду25 5 291₽Ду32 8 378₽Ду40 10 288₽Ду50 14 257₽Ду65 19 687₽Ду80 26 999₽Ду100 35 156₽Ду125 51 187₽Ду150 68 061₽Ду200 105 748₽Ду250 139 156₽
Для монтажа
шт.
необходимо
x Прокладка ПОН-Б Ду40 Ру10-40 исп. А фл. ГОСТ 15180-86 – 6 ₽
x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) – 13 ₽
x Болт стальной М16х60 ГОСТ 7798-70 – 38 ₽
x Фланец ст. плоский LD Ду40 Ру16 тип 01 ряд 1 исп.В ГОСТ 33259-2015 – 441 ₽
Итого за комплект
1 301 ₽
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики
| ||||||||||||||||||||||||
Паспорта и сертификаты
Декларация о соответствии FAF и FAF VANA
Паспорт FAF 2250
Экспертное заключение на продукцию FAF
График сравнения цен аналогичных клапанов обратных*.
При клике на точку графика получите развернутую информацию.
*Клапаны обратные подобраны по следующим параметрам: Ду40, Ру16, тип присоединения – фланцевый, тип клапана – подъемный, класс материала корпуса – чугун
Клапаны обратные по выборке: Ду40, Ру16, тип присоединения – фланцевый, тип клапана – подъемный, строительная длина – 200 мм, класс материала корпуса – чугун, класс материала запорного органа – чугун
3 937 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
4 650 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
9 134 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
10 288 ₽ $ €
Перейти к избранным Убрать из избранных
ДОСТАВКА
Клапан обратный подъемный Zetkama 287A Ду50 Ру16 фланцевый в г.
Москва0 товаров (0 шт) 0 ₽
Корзина
Сумма 0 ₽ с НДС
В корзину Оформить заказ
Свернуть
О товаре
Производитель: Zetkama, Польша
Тип присоединения: фланцевый
Диаметр: Ду50
Корпус: Чугун EN-GJL-250
Артикул: D100-01261
Давление номинальное: 16 бар
Среды: топливо
Температура: 300 ℃
Тип действия: подъемный
Уплотнение: Klingerit
Все характеристики
Низкая цена
11 555 на 31.03.2023 ₽ $ €
4 Апреля
Доставка в г. Москва 5 Апреля ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Все размеры:
Ду15 5 268₽Ду20 5 779₽Ду25 7 268₽Ду32 8 759₽Ду40 9 134₽Ду50 11 555₽Ду65 19 569₽Ду80 22 476₽Ду100 33 211₽Ду125 46 296₽Ду150 57 534₽Ду200 166 594₽Ду250 256 402₽Ду300 429 507₽
Для монтажа
шт.
необходимо
x Прокладка ПОН-Б Ду50 Ру10-40 плоская ГОСТ 15180-86 – 9 ₽
x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) – 13 ₽
x Болт стальной М16х65 ГОСТ 7798-70 – 41 ₽
x Фланец ст. плоский Промдеталь Ду50 Ру16 тип 01 ряд 1 исп.В ГОСТ 33259-2015 – 573 ₽
Итого за комплект
1 589 ₽
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики
| |||||||||||||||||||
Паспорта и сертификаты
Сертификат соответствия на продукцию Zetkama
Паспорт Zetkama 287
График сравнения цен аналогичных клапанов обратных*.
При клике на точку графика получите развернутую информацию.
*Клапаны обратные подобраны по следующим параметрам: Ду50, Ру16, тип присоединения – фланцевый, тип клапана – подъемный, класс материала корпуса – чугун
Клапаны обратные по выборке: Ду50, Ру16, тип присоединения – фланцевый, тип клапана – подъемный, строительная длина – 230 мм, класс материала корпуса – чугун, класс материала запорного органа – чугун
5 377 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
6 364 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
8 994 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
11 555 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
14 257 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
ДОСТАВКА
Что такое подъемный обратный клапан? | Детали подъемного обратного клапана
от Editorial Staff
Обратные клапаны предназначены для предотвращения реверсирования потока в системе трубопроводов.
Эти клапаны активируются потоком материала в трубопроводе.
Давление жидкости, проходящей через систему, открывает клапан, а любое изменение направления потока закрывает клапан. Закрытие осуществляется за счет веса запорного механизма, обратного давления, пружины или комбинации этих средств. Общие типы обратных клапанов: поворотные, с наклонным диском, поршневые, дроссельные и стопорные.
Подъемный обратный клапан обычно используется в трубопроводных системах, в которых шаровые клапаны используются в качестве регулирующего клапана. У них такое же расположение посадок, как у шаровых клапанов.
Подъемные обратные клапаны подходят для установки в горизонтальных или вертикальных линиях с восходящим потоком.
Рекомендуются для использования с паром, воздухом, газом, водой и на паропроводах с высокими скоростями потока.
Эти клапаны доступны в трех вариантах корпуса:
- по горизонтали,
- по углу и
- по вертикали.

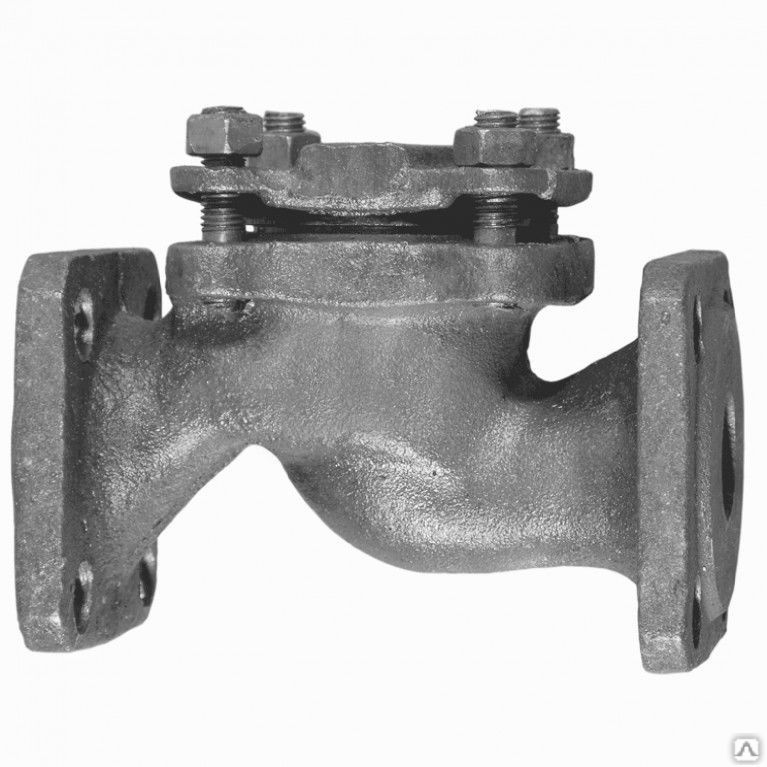

Рис. : Обратный клапан подъема
Обратные клапаны потока для подъема всегда должны входить под седло. Когда поток входит, диск или шар поднимаются в направляющих от седла под давлением восходящего потока.
Когда поток останавливается или реверсируется, диск или шар прижимаются к седлу клапана под действием как обратного потока, так и силы тяжести.
Некоторые типы подъемных обратных клапанов могут устанавливаться горизонтально. В этой конструкции шар подвешен на системе направляющих ребер. Этот тип конструкции обратного клапана обычно используется в пластиковых обратных клапанах.
Изображение предоставлено: Tecofi
Седла металлических обратных клапанов подъема кузова либо составляют единое целое с корпусом, либо содержат заменяемые седловые кольца.
Конструкция диска аналогична конструкции диска шаровых клапанов с металлическими или композитными дисками.
Металлические дисковые и седельные клапаны могут быть перешлифованы с использованием тех же методов, что и для шаровых клапанов.
Области применения
Подъемный обратный клапан — это клапан, который предотвращает работу всасывающей линии вхолостую, например. г. после остановки насоса. Таким образом, заливка насоса перед повторным пуском больше не требуется. 9№ 0003
Подпружиненные обратные клапаны могут быть установлены на трубопроводе практически в любом монтажном положении. По сравнению с поворотными обратными клапанами потери напора у них выше, так как отклонение потока гораздо значительнее.
Подъемные обратные клапаны предпочтительны, когда требуются меньшие номинальные диаметры.
Статьи, которые могут вам понравиться:
Установка регулирующего клапана
Что такое пневматический привод
Типы обвязки регулирующего клапана
Советы и рекомендации по регулирующему клапану
Дыхательный клапан Принцип
Будьте первым, кто получит эксклюзивный контент прямо на вашу электронную почту.
Обещаем не спамить. Вы можете отписаться в любое время.
Неверный адрес электронной почты
Категории Регулирующие клапаны2023 © Воспроизведение без явного разрешения запрещено. – Курсы PLC SCADA – Сообщество инженеров
Подъемный обратный клапан модели 65SC/65SCA
Подъемный обратный клапан модели 65SC/65SCA
Клапан 65SC/65SCA представляет собой полнопроходной клапан, оснащенный встроенной функцией обратного подъема для предотвращения обратного потока. При оснащении различными пилотами и аксессуарами клапан выполняет широкий диапазон автоматического управления потоком, быстро закрываясь при реверсировании давления для предотвращения обратного потока.
ХАРАКТЕРИСТИКИ МОДЕЛИ:
- Работает автоматически при отсутствии давления в линии
- Прочная армированная нейлоном диафрагма изолирует рабочее давление в верхней камере от линейного давления в нижней камере
- Мягкое седло прямоугольной формы обеспечивает герметичность класса VI
- Мембрана в сборе направляется сверху и снизу
- Фиксатор седла дросселя для стабильности потока и давления
- Легко обслуживается без снятия с линии
- Замена диафрагмы без снятия внутреннего узла штока
- Сменное седло
- Центрирующие штифты обеспечивают правильную повторную сборку после технического обслуживания
- Крышка с резьбой по центру облегчает установку индикатора положения или клапанных переключателей
- Клапаны из ковкого чугуна и стали имеют эпоксидное покрытие внутри и снаружи для максимальной защиты от коррозии
- Клапаны проходят заводские испытания
- Клапаны имеют серийные номера и зарегистрированы для облегчения замены деталей и поддержки на заводе
- Позволяет клапану мгновенно закрываться при реверсировании давления, устраняя обратный поток
- Раздельная конструкция катушки
- Проверку подъема можно добавить в качестве функции к существующим клапанам, заменив узел золотника .
- Клапан должен быть установлен со штоком в вертикальном положении
| Модельный лист | Модельный лист (метрическая система) | Технические характеристики | Анимация | Руководство по эксплуатации |
|---|
