Клапан обратный пружинный: Обратный клапан пружинный латунный NRV EF ду20

alexxlab | 29.06.2021 | 0 | Разное

Содержание

Клапан обратный пружинный с металлическим затвоpом, UNI-FITT

Клапан обратный пружинный с металлическим затвоpом UNI-FITT

Клапан обратный пружинный муфтовый с металлическим затвором предназначен для предотвращения обратного тока жидкости или газов. Фильтр-сетка предназначена для предварительной очистки жидкости при использовании обратного клапана в качестве заборного устройства. Фильтр-сетка устанавливается непосредственно на клапан обратный.

  • Максимальная рабочая температура: 100°С
  • Резьба ISO228
  • Материал корпуса латунь: CW617N
  • Давление открытия: 0,02 бар

Область применения: неагрессивные жидкости, масло, сжатый воздух.



 Приобрести оборудование UNI-FITT в интернет-магазине G-SCM.ru с доставкой по РФ

  • Размещение заказа: [email protected] | личный кабинет
     | online-консультант | купить в 1 клик
  • Техническая поддержка
  • Система скидок
  • Доставка автотранспортом интернет-магазина G-SCM. ru; доставка транспортными компаниями


      Нажмите на логотип для расчета ориентировочной стоимости

Производитель:

UNI-FITT

Страна:

Италия

Категория:

Пружинный

Рабочее давление:

PN35, PN25

Материал корпуса:

Латунь

Материал запорного устройства:

Латунь

MAX рабочая температура:

+95°C

Назначение использования:

Неагрессивные жидкости, масло, сжатый воздух

Присоединение:

Резьбовое

Резьба:

ВР / ВР

Технический паспорт (unifitt_pas_klapan_obr.

pdf, 291 Kb) [Скачать]

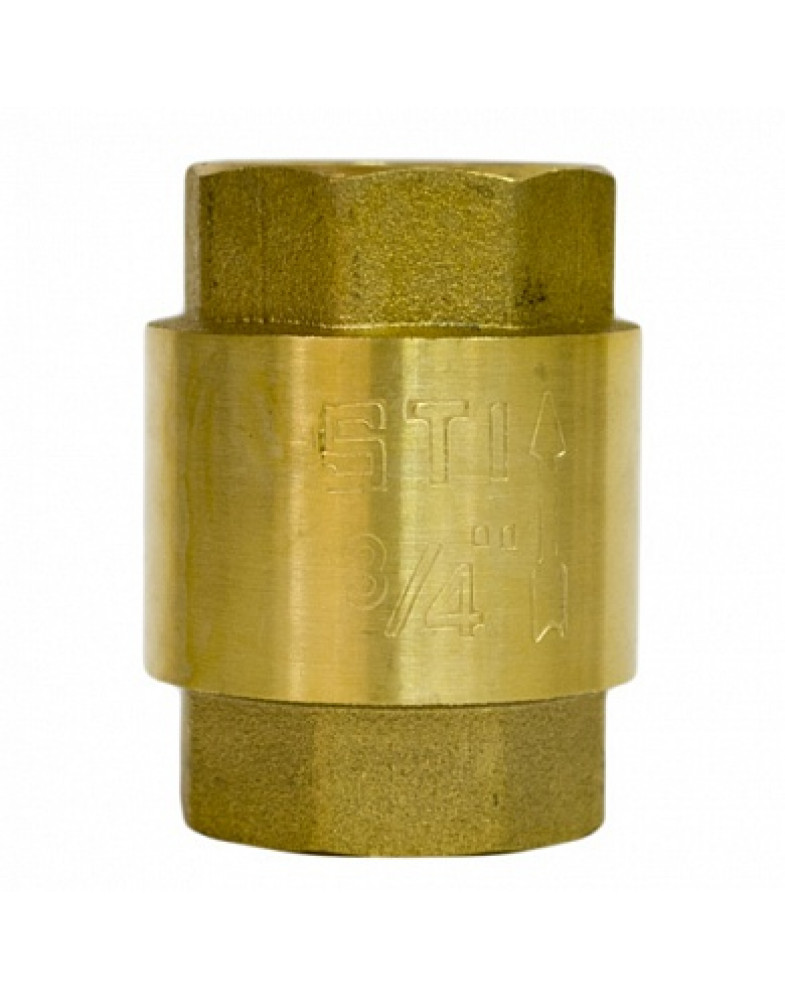

Клапан обратный пружинный

Назначение: клапан обратный пружинный латунный муфтовый предназначен для предотвращения обратного потока рабочей среды в трубопроводных системах.
Рабочая среда: вода, воздух, другие инертные газы и жидкости.
Температура рабочей среды: до 90ºС.
Номинальное давление: 1,0 (10) МПа (кгс/см²).
Присоединение к трубопроводу: резьбовое (муфта/муфта).
Материалы основных деталей:
Корпус — латунь.
Пружина — сталь.
Прокладка золотника — резина.
Производитель: Китай

Установочное положение клапана обратного пружинного на трубопроводе — любое, клапан может устанавливаться как на горизонтальных, так и на вертикальных участках трубопровода.

Клапан обратный пружинный должен устанавливаться на трубопроводе в местах доступных для осмотра и обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Правила монтажа клапана обратного латунного муфтового на трубопровод предусматривают применения стандартных мер безопасности, таких как перекрытие потока среды, использование предписанного инструмента (рожковых ключей) и надежного герметизирующего материала резьбовых трубопроводных соединений.

Рабочая среда не должна содержать механических примесей.

Конструкция клапана представляет собой латунный цилиндр с двумя муфтовыми присоединительными концами и механическим тарельчатым пружинным затвором внутри корпуса клапана. Наличие пружины обеспечивает надежное срабатывание клапана, предотвращает обратный поток рабочей среды, сглаживает возможные гидроудары при аварийных отключениях и подачах воды в систему.

Клапан срабатывает на изменения потока среды автоматически:
при наличии прямого потока проходное отверстие клапана открыто, золотник отходит от седла, пружина сжата;
при отсутствии рабочей среды или наличии обратного потока рабочей среды пружина поджимает золотник, который закрывает проходное отверстие клапана.

Danfoss NVD 812 DN32 (065B7533) Обратный клапан пружинный

Описание товара

   Danfoss NVD 812 DN32 (065B7533) Обратный клапан пружинный  Межфланцевые клапана обратные 802/812 – это пружинные тарельчатые обратные клапаны серии NVD производства компании Danfoss (Дания). Данные клапана являются пружинными и оборудованы одностворчатым затвором тарельчатого (дискового) типа. Они предназначены для полного перекрытия движения транспортируемой среды в трубопроводной сети, в случае возникновения её обратного течения. Пружинный обратный клапан NVD 802 имеет межфланцевое соединение с трубопроводом и производится из высокопрочного чугуна или латуни. Тарельчатый  клапан обратный 802 Danfoss выпускается с условными диаметрами (Ду) от 32 мм до 200 мм, имеет рабочее давление (PN) 16 бар, и рабочие температуры от –10 до +200 С
0
. Пружинный обратный клапан NVD 812 имеет межфланцевое соединение с трубопроводом и производится из высококачественной нержавеющей стали. Тарельчатый  клапан обратный 812 Danfoss выпускается с условными диаметрами (Ду) от 15 мм до 200 мм,имеет рабочее давление (PN) 40 бар, и рабочие температуры от –10 до +350 С0.

Межфланцевые обратные клапаны 802/812 Danfoss применяются в системах отопления и теплоснабжения бытового и промышленного назначения, а также в трубопроводных системах  по распределению воды. Их монтаж осуществляется между фланцами по ГОСТ 12820-80 и ГОСТ 12821-80, при этом диаметры фланцев и их условное давление должны соответствовать соединяемым клапанам. Установка устройства может проводиться в любом монтажном положении.

Преимущества и отличительные характеристики
•    Работают бесшумно и в любом монтажном положении.
•    Не провоцируют гидравлического удара.
•    Низкое гидравлическое сопротивление.
•    Класс герметичности по ГОСТ Р 54808-2011: Класс Е.

Гарантия


 Изготовитель/продавец  гарантирует  соответствие  клапанов  обратных  типов  NVD    812 техническим  требованиям  при  соблюдении  потребителем  условий  транспортировки,  хранения  и  эксплуатации.

Гарантийный  срок  эксплуатации  и  хранения  составляет  – 12  месяцев  с  даты  продажи,  указанной в транспортных документ ах, или 18 месяцев с даты производства . Срок службы  клапанов обратных  типов  NVD 812 при соблюдении рабочих диапазонов согласно  паспорту/инструкции по эксплуатации и  проведении необходимых сервисных работ  – 10 лет  с даты  продажи, указанной в транспортных документах .

Клапан обратный пружинный с металлическим седлом В 1 1/4″

Типовые решения

  • Водяные системы подогрева площадок можно применять как для устройства газонов и футбольных полей, так и для устройства систем антиобледенения кровли.


    Обогрев площадок
  • С развитием производства новых материалов и технологий совершенствуются и системы отопления. Теперь вы можете создать комфортные условия в доме или квартире как самостоятельно, так и с помощью наших специалистов.


    Отопление
  • Представить свое жилье без водопровода сегодня невозможно. Правильно организованная система водоснабжения обеспечит эффективную эксплуатацию на долгие годы.


    Водоснабжение
  • Наиболее популярная сегодня система отопления зданий и помещений, обеспечивающая комфорт и эстетичность.


    Теплый пол
  • От особенностей устройства системы полива или орошения зависит и ваш будущий урожай на дачном участке, и красота ландшафтного дизайна вашего коттеджа.


    Полив
  • Водяные системы подогрева площадок можно применять как для устройства газонов и футбольных полей, так и для устройства систем антиобледенения кровли.


    Обогрев площадок
  • С развитием производства новых материалов и технологий совершенствуются и системы отопления. Теперь вы можете создать комфортные условия в доме или квартире как самостоятельно, так и с помощью наших специалистов.


    Отопление
  • Представить свое жилье без водопровода сегодня невозможно. Правильно организованная система водоснабжения обеспечит эффективную эксплуатацию на долгие годы.


    Водоснабжение
  • Наиболее популярная сегодня система отопления зданий и помещений, обеспечивающая комфорт и эстетичность.


    Теплый пол
  • От особенностей устройства системы полива или орошения зависит и ваш будущий урожай на дачном участке, и красота ландшафтного дизайна вашего коттеджа.


    Полив

Клапан обратный муфтовый,пружинный, латунный, подъёмный.

Торгово-строительная компания «Аглант» предлагает Вашему вниманию надежные и компактные модели элементов запорной арматуры Российского и зарубежного производства – среди прочего ассортимента в наличии клапан обратный муфтовый различных диаметров и модификаций. Мы готовы поставить необходимый заказ в оперативные сроки, со склада, расположенного в г. Москва, на выгодных условиях!

Общие технические характеристики.

Данный тип изделий относится к предохранительным и предназначен для запирания в автоматическом режиме обратного хода транспортируемых потоков в трубопроводах и иных бытовых и промышленных сетях. Обширный модельный ряд этих запорных механизмов принято подразделять по типам материалов их корпусных деталей, монтажу и виду запорного органа. Муфтовый монтаж осуществляется при помощи внутренней резьбы на присоединительных концах элемента, что является наиболее экономным, доступным и, в тоже время надежным способом, требующим меньше места для установки и дополнительных ресурсов или оборудования– снаружи муфта выполнена в виде гайки под обычный ключ, для удобства закрутки. Диаметры присоединительных размеров клапанов обратных муфтовых находятся в диапазоне от ½” до 2” дюймов (от 15 до 50 мм), а корпус и детали выполняются из бронзы, никелированной латуни, чугуна ковкого и жаростойкого или сплавов нержавеющих сталей, например AISI. Условное давление рабочей среды, в среднем не должно превышать 25 бар для самых мелких размеров и до 16 бар с повышением диаметров до 50 мм и больше. На территории РФ данные устройства производятся согласно ГОСТ 3326-86, за рубежом по местным стандатрам, практически аналогичным, таким как DIN, ASME и тд.

Область применения.

В качестве рабочей среды, транспортируемой через клапан может быть сжатый воздух, холодная и горячая вода, газ природный, нефтепродукты, масла, кислотные среды и прочие жидкости, не агрессивные к его материалу. Муфтовые модели сравнительно компактны и имеют небольшую строительную массу, таким образом целесообразно их применение в бытовых и коммунальных средах, однако и в большой промышленности им найдется место, сложно представить крупную газовую сеть, или, скажем отопительный узел, без установленного там клапана обратного муфтового, ведь сварка осуществима не везде и всегда, нужно учесть ряд условий, а фланцевые их типы охватывают значительно большие присоединительные диаметры трубопроводов.

Как приобрести арматуру и изделия в «Аглант».

Вы можете связаться с нами любым из представленных способов – телефон, электронная почта или просто заполнив форму обратной связи на нашем сайте и менеджеры по продажам обязательно свяжутся с Вами и подробно проконсультируют по подбору нужной продукции! Мы готовы сделать Вам наиболее выгодное предложение, доставка по Москве и области производится бесплатно, а также мы отправляем заказы в терминалы транспортных компаний других городов России и СНГ, среди которых: Екатеринбург, Уфа, Нижний Новгород, Самара, Краснодарский край, Республику Крым, Ростов-на-Дону, Челябинск, Казань, Пенза, Омск и Дальний Восток.



виды, устройство двухстворчатого, поворотного и пружинного варианта, какой выбрать

Защитная трубопроводная арматура в нашей жизни встречается повсеместно. В любом доме, на любом заводе, бензоколонке, нефтяной скважине, ферме, котельной и даже на вводе воды в квартиру – везде применяются обратные клапаны, служащие для защиты системы и оборудования от обратного тока воды, газа, топлива и многих других текучих сред.

Приветствуем нашего читателя и предлагаем его вниманию статью о разновидности защитной арматуры для трубопроводов.

Клапан обратный межфланцевый – компактный и эффективный затвор, защищающий сети и оборудование.

Что это такое и для чего он нужен

Обратный клапан – защитная трубопроводная арматура, пропускающая поток среды в одном направлении и блокирующая движение среды в противоположном направлении. Он является арматурой прямого действия, срабатывает автоматически при возвратном движении рабочей среды.

По конструкции обратные клапаны подразделяются:

  • на шаровые или приемные;
  • обратные затворы;
  • межфланцевые;
  • комбинированные (совмещенные с запорной арматурой).

Межфланцевые изделия характеризуются компактными размерами и способом установки – во фланцевых разрывах трубопроводов.

Назначение и сферы применения

С помощью обратной арматуры защищают системы трубопроводов, оборудование, насосы, отопительные котлы, автоматику от гидравлических ударов; при нарушении герметичности или разрушении части системы они уменьшают утечку.

В технологических схемах обратные клапаны используются:

  • в замкнутых системах для подпитки;
  • после установки счетчиков и другой контрольно-измерительной аппаратуры;
  • в системах с несколькими насосами;
  • в системах отопления на перемычке между подающим и обратном трубопроводами;
  • во всевозможных подающих трубопроводах, где требуется движение среды в одном направлении;
  • в системах вентиляции;
  • в фильтрующих системах, очистных сооружениях – для обеспечения движения жидкости через фильтр или только в одном направлении;
  • в быту — в скважинах совместно с глубинным погружным насосом, в быстроразъемных муфтах поливных систем, в термостатической арматуре систем отопления в частных домах.

Сферы применения защитной арматуры – во всех областях промышленности, добывающей промышленности, в быту, сельском хозяйстве, транспорте, газотранспортной системе.

Обратные клапаны используются в системах и с жидкими, и с газообразными средами.

Управление и технические характеристики

Тип подключения

Межфланцевые обратные клапаны могут устанавливаться в трубопровод и в вертикальном, и в горизонтальном положении.

Конструктивной особенностью подключения таких клапанов является то, что у них нет фланцев для установки в трубопровод – они зажимаются между фланцами трубопровода.

Устройство

Межфланцевые конструкции характеризуются  отсутствием фланцев. В корпусе у них находится рабочий орган – диск, створки, которые  при изменении тока среды на обратный перекрывают проход и не допускают обратного тока газов и жидкостей.

Принцип действия

Принцип действия обратной арматуры основан на том, что при отсутствии потока среды рабочий орган (диск, золотник, шарик) под действием собственного веса и дополнительных устройств перемещается в положение «закрыто» (садится в седло корпуса).

При возникновении потока затвор под его давлением перемещается в положение «открыто» и открывает проход через седло. Если поток жидкости или газа меняет положение на противоположное, он останавливается, затвор перемещается в закрытое положение, затем давление жидкости или газа  дополнительно прижимает золотник, шарик или диск – проход надежно перекрыт.

Обратный клапан срабатывает под действием перемещаемой среды автоматически, без дополнительного управления и регулирования.

Виды и конструкции

Конструктивно межфланцевые обратные клапаны бывают двухстворчатые и пружинные дисковые.

Пружинные дисковые модели (их иногда называют одностворчатыми) имеют затвор в виде плоского диска, который в закрытом положении прижимается к седлу корпуса пружиной.

Тонкий диск занимает в корпусе немного места, что очень значительно уменьшает вес и строительную длину механизма. Использование пружины и малый вес диска дает возможность устанавливать арматуру и в вертикальном, и в горизонтальном положении.

Такие модели устанавливаются на трубопроводы с рабочим диаметром 15-200 мм.

Двухстворчатые модели надежнее дисковых и применяются в более сложных и крупных системах с рабочими диаметрами от 50 до 700 мм.

В двухстворчатом обратном клапане  затворные элементы представляют собой две створки (сегменты или лепестки), закрепленные на оси. Ось проходит по центру прохода, на ней крепятся и пружины.

В больших гидравлических или пневматических системах  нередко возникают опасные гидравлические удары (при аварийных ситуациях, отключении насосов и т.д.). В таких случаях применяют клапаны с амортизаторами, демпфирующие резкие скачки давления в гидросистеме.

Обратные клапаны по материалу, из которого они  изготовлены, бывают:

  • из конструкционной легированной стали;
  • из нержавеющей стали;
  • из латуни и бронзы;
  • из чугуна;
  • из титана;
  • из алюминия;
  • из бронзы;
  • комбинированные.

В маркировке на втором месте стоят буквы, которые обозначают материал.

Отличия фланцевого клапана от межфланцевого

Фланцевые модели отличаются от межфланцевых:

  • наличием фланцев;
  • строительной длиной – у фланцевых моделей она может быть в 6-8 раз больше, чем у межфланцевых;
  • масса фланцевых моделей может быть больше в 5 раз;
  • по методу монтажа: фланцевые монтируются в трубопровод при помощи фланцев;
  • межфланцевые зажимаются между фланцами трубопровода.

Преимущества и недостатки

Преимущества:

  • малые габариты, в том числе строительная длина;
  • малый вес;
  • доступная цена;
  • возможность установки и на вертикальных, и на горизонтальных участках трубопровода;
  • простая конструкция;
  • надежность;
  • не требует техобслуживания;
  • хорошая ремонтопригодность.

Существенным недостатком межфланцевых изделий является значительная потеря давления на клапане (т.к. в проходе находится рабочий орган – створки с осью, диск). При монтаже в крупные гидросистемы необходимо учитывать потерю давления в расчетах параметров системы. Дисковые модели сильнее тормозят ток среды, чем створчатые. Дисковые модели плохо работают в условиях, когда в жидкости имеются примеси, например, песок.

Следует иметь в виду, что обратные клапаны не заменяют собой обычные запорные вентили и задвижки.

Советы по выбору

Практически в быту мы можем столкнуться с установкой муфтового обратного клапана (муфтового затвора) после водяного счетчика и на вводе системы отопления. Выбор затвора для счетчика практически смысла не имеет – они продаются везде и выпускаются в каждом регионе. технология и конструкция также везде одинаковые. Материал – латунь. Главное, купить в магазине, с чеком, гарантией и осмотреть визуально. Самое главное – чтоб условный диаметр совпадал с диаметром водяного счетчика!

Работы на вводе системы отопления  должны выполняться специалистами коммунальных служб. Но вполне вероятно, что при определенных условиях жильцам дома все-таки придется покупать и выбирать комплектующие для узла ввода. Самое главное – покупка в строительном гипермаркете, с гарантией, нужного условного диаметра. Очень важен выбор материалов: идеальным, но дорогим вариантом является нержавейка или латунь.

Оптимальный по соотношению цена/качество вариант – конструкционная сталь с рабочим органом из нержавейки — также неплохо и долго работает.

Правила монтажа и эксплуатации прибора

Необходимые инструменты и материалы

Для установки обратного клапана за счетчиком воды необходимы: сам клапан, прокладки нужного диаметра (лучше из силикона), два разводных ключа, лента ФУМ.

Схема подключения

Клапан устанавливается сразу за счетчиком.

При установке необходимо проследить, чтобы направление тока воды совпадало со стрелкой на корпусе прибора.

Ход работ

Порядок установки:

  • патрубок водомера с накидной гайкой отсоединяют от водомера;
  • резьбу трубы внутриквартирной или внутридомовой сети и патрубка водомера тщательно обматывают лентой ФУМ;
  • вкручивают патрубок в клапан;
  • накручивают клапан на резьбу внутренней сети, стрелка направления тока воды должна быть направлена от счетчика;
  • в накидную гайку устанавливают прокладку;
  • накручивают гайку на подсоединительный патрубок счетчика;
  • пускают воду и испытывают подсоединение, при наличии течи затянуть соединения.

Установку обратного клапана на водяной счетчик  предлагаем посмотреть на видео:

Частые ошибки и проблемы при установке

Практически  ошибка может быть одна: установка не по ходу движения воды. И еще могут быть протечки.

При установке клапана в обратном направлении вода не будет поступать в счетчик и квартиру – придется его выкручивать и монтировать заново. При протечках следует затянуть соединения.

Советы специалистов

При установке узла учета воды, особенно в стальную систему водопровода, может быть неудобно производить монтаж – не будет хватать места для накручивания в последний момент накидной гайки. В таком случае стоит дополнить узел учета еще одной накидной гайкой – «американкой» со стороны клапана (типа «гайка-штуцер»).

Не бойтесь браться за установку обратного клапана на узле учета своими руками. Это вполне доступно для начинающего домашнего мастера.

Заключение

Мы надеемся, что информация из этой статьи пригодится нашему читателю при выполнении ремонта системы водоснабжения дома. Подписывайтесь на нашу рассылку и привлекайте к нам своих друзей, делитесь полезной информацией в соцсетях.

Желаем Вам удачи в решении Ваших ремонтных вопросов!

Обратный пружинный клапан | Инструмент для строительства и ремонта

Для того, чтобы защитить трубопроводные системы от повреждений, связанных с возникновением различных непредвиденных ситуаций, используют предназначенную для этого трубопроводную арматуру, к которой относится и обратный клапан. Данный механизм признан одним из самых надежных и эффективных. Причиной этому является принцип работы обратного клапана, который мгновенно прерывает поток движущейся по трубопроводу среды, как только она меняет направление своего рабочего движения.

Характеристика обратных клапанов по видам

По принципу работы затворного механизма, обратные клапаны подразделяются на следующие виды:

  • Простой обратный клапан.
  • Безударный обратный клапан.

Оба механизма по принципу своего действия схожи. Активизация рабочего элемента клапанов происходит в момент, когда направление движения среды в трубопроводе изменяется. В то же время рабочий элемент перекрывает поток, тем самым выполняя свою основную функцию. Если обратный клапан простой, то в этом случае затворный элемент опускается на седло под действием рабочей среды трубопровода и под собственным весом. Закрытие обеспечивает требуемую герметичность. К основному недостатку простого клапана относится ударный принцип закрытия, что может повлиять на целостность конструкции.

Безударный обратный клапан опускает затворный элемент на седло плавно, что возможно благодаря специальным демпферам и грузам. Таким образом исключается возможность его механического повреждения. Демпфера и грузы выполняют свои непосредственные функции только в том случае, если устройство располагается горизонтально.

Где используются обратные клапана

Обратные клапана получили широкое распространение в трубопроводных конструкциях, предназначением которых является транспортировка различных веществ под давлением. Следует учитывать материал изготовления.

Пружинный обратный клапан с внутренней резьбой

К арматуре, применяемой для защиты трубопроводов, относится пружинный обратный клапан с внутренней резьбой (муфта-муфта). Он применяется для недопущения движения рабочих веществ в трубе при незапланированной перемене направления продвижения. Его функцией является пропуск рабочих компонентов по трубопроводу в заданном направлении и автоматическое перекрытие трубы в случае непредвиденного изменения движения (аварийного). Материалом для корпуса данного изделия является латунь марки CW617N, тарелка золотниковая изготовлена из нейлона. Нержавеющая сталь марки AISI 304 является материалом для изготовления пружины и сетки. Пружинный обратный клапан предлагается диаметром в приделах 15 – 50 мм, а резьба может быть с обеих сторон.

Где используется обратный клапан с внутренней резьбой

Данный обратный клапан с внутренней резьбой используется в системах подачи холодной и горячей воды, в отопительных системах, в газоснабжении, при устройстве систем пожаротушения и центрального кондиционирования, при обустройстве пароконденсатных систем. Также клапаны этого вида монтируются в технических трубопроводах, предназначенных для транспортировки различных жидкостей, масел и других текучих неагрессивных веществ, а также воздуха. Данная модель клапана может быть использована как приемник для забора воды насосом, но в данном случае следует применять концевую сетку. Рекомендуемая температура для работы механизма располагается в границах от -20 до +95 градусов. Для того, чтобы клапан открылся, обязательно давление 0,05 Бар.

Пружинный обратный клапан с внутренней резьбой монтируется на трубу в любом из положений: по горизонтали, по вертикали, наклонно. Обязательным условием при установке клапана является совпадение движения рабочих компонентов в трубопроводе с указанием стрелки, расположенной на корпусе механизма. Желательно перед клапаном смонтировать фильтр для механической задержки нежелательных частиц.

Обратные клапаны с пружинной нагрузкой – Обратные клапаны, часть III

Подпружиненные обратные клапаны также широко используются.
Первый пост в этой серии описывал обратные клапаны как клапаны, которые пропускают жидкость или газ только в одном направлении. Подобно пластиковым обратным клапанам с диафрагмой, подпружиненные обратные клапаны предотвращают обратный поток. Миниатюрные линейные подпружиненные обратные клапаны обладают особыми качествами, которые делают их подходящими для использования в некоторых системах управления потоками воздуха, газа и жидкости.В этом посте я рассмотрю некоторые основы конструкции и работы миниатюрных линейных подпружиненных обратных клапанов, а также немного расскажу, почему подпружиненные обратные клапаны так полезны и как они используются.


Краткий обзор основ обратных клапанов
Обратные клапаны – это двухходовые клапаны с двумя отверстиями в корпусе клапана. Одно отверстие предназначено для входа воздуха, газа или жидкости (среды) в клапан, входное отверстие. Другое отверстие в клапане предназначено для выхода среды из клапана, выходное отверстие.Как и все обратные клапаны, подпружиненные обратные клапаны не требуют внешнего управления для работы. За исключением пружины, подпружиненные обратные клапаны имеют те же основные элементы конструкции, что и все другие обратные клапаны.


Использование и характеристики пружинного обратного клапана:

  • Защитить оборудование от повреждений, вызванных обратным потоком
  • Обеспечьте сброс давления для безопасности системы
  • Предотвратить загрязнение из-за обратного потока
  • Для работы не требуется вмешательства человека
  • Приводится в действие потоком и перепадом давления с помощью давления пружины

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень.Комбинируйте британские и метрические соединения. Посмотреть видео.

Подпружиненный или подпружиненный
Подпружиненный по сравнению с отсутствием пружины представляет собой очень основное разделение для типов обратных клапанов. Подпружиненный означает в значительной степени то, что вы думаете. Ключевым преимуществом встраивания пружины в механизм обратного клапана является то, что она в значительной степени устраняет влияние силы тяжести на работу обратного клапана. Без пружины сила тяжести и, следовательно, вертикальная ориентация клапана могут стать решающим фактором для правильной работы обратного клапана.

Производители производят подпружиненные обратные клапаны с большим разнообразием типов соединений, давлений открытия и материалов. Что еще более важно, ISM находится в уникальном положении, так как может добавить функцию подпружиненного обратного клапана почти к каждому предлагаемому нами фитингу. Металлические пружины в подпружиненных обратных клапанах изготовлены из нержавеющей стали или другого высококоррозионно-стойкого стального сплава. Важно отметить, что этот тип обратного клапана обычно рассчитан на нормально закрытый.


Преимущества подпружиненного обратного клапана

  • Обеспечивает быстрое прерывание потока
  • Обеспечивает надежное уплотнение при давлениях ниже давления открытия клапана
  • Не требует силы тяжести или обратного давления для работы или срабатывания
  • Обеспечивает принудительное закрытие клапана независимо от вертикальной ориентации
  • Предотвращает обратный поток жидкости или газа в системе во время планового обслуживания
  • Пружины могут работать в очень широком диапазоне температур


Напоминание о давлении открытия
Давление открытия – это минимальное давление на входе, когда нормально закрытый обратный клапан начинает открываться и начинается поток.Можно спроектировать очень точное давление пружины, и поэтому обычно можно найти миниатюрные подпружиненные обратные клапаны, изготовленные с определенным давлением открытия, чтобы соответствовать конкретным критериям применения.


Очень упрощенная и идеализированная конструкция и работа подпружиненного обратного клапана
Миниатюрный подпружиненный обратный клапан обычно устанавливается на линии технологического трубопровода. Корпус клапана полый. Этот корпус имеет элемент поперечного сечения, седло, с проходом или отверстием в нем.Этот проход ориентирован поперек потока через клапан.

Седло обратного клапана разделяет клапан на входную (входную) и выходную (выходную) стороны. Внутри клапана находится стопор увеличенного размера, который может перемещаться так, что одна из его поверхностей, уплотнительная поверхность, может упираться в седло клапана. Положение пружины создает постоянное давление, удерживающее уплотняемые поверхности клапана вместе.

Рисунок 8 – подпружиненный обратный клапан Тарельчатый поршень с кольцевым уплотнением

Обратный клапан «стопор» или «плунжер» обычно имеет форму шара, диска, поршня или тарелки (см. Рисунок 8 выше).На этом рисунке показан типовой подпружиненный тарельчатый клапан обратного клапана. Он также имеет уплотнительную поверхность с улучшенным уплотнительным кольцом.

Поток жидкости или газа в правильном направлении и при правильном давлении (давление на выходе) преодолевает силу пружины и отталкивает уплотнительную поверхность плунжера от седла. Это позволяет течению иметь место. Когда давление на входе падает достаточно низко, пружина прижимает уплотнительную поверхность стопора к уплотнительной поверхности седла клапана, что закрывает клапан и предотвращает обратный поток.


Напоминание об установке обратного клапана

Поскольку обратные клапаны обеспечивают односторонний поток, важно установить их в правильной линейной ориентации. Стрелка или символ любого типа обратного клапана (символ гидравлической / пневматической логики) на внешней стороне корпуса указывает направление потока. На этом изображении поток идет сверху вниз. Некоторые обратные клапаны будут иметь как логический символ, так и стрелку, указывающую на правильную ориентацию.


Технические характеристики пружинных обратных клапанов

  • Материалы (химическая совместимость)
  • Минимальное давление открытия
  • Как быстро закрывается обратный клапан
  • Варианты торцевых соединений
  • Падение давления на клапане при полном открытии


Прочие соображения

  • Условия эксплуатации
  • Рабочие температуры
  • Тип используемых газов или жидкостей (сред)
  • Вязкость среды
  • Условия потока, такие как низкий расход или низкое давление


Заключение
Это описание подпружиненных обратных клапанов дает некоторые причины того, почему они так широко используются.Их можно выбирать, не беспокоясь об эффектах вертикальной ориентации из-за их пружин. Точно спроектированные усилия пружины обеспечивают диапазон давлений срабатывания обратного клапана, что полезно при их согласовании с техническими условиями применения. Они также закрываются до того, как поток полностью остановится, вместо того, чтобы полностью закрыться под давлением обратного потока.

Ищите нашу следующую статью в блоге, в которой мы рассмотрим некоторые из основных конструктивных особенностей прецизионных отверстий и почему они так полезны:

Введение в диафрагмы и их применение


Были ли у вас проблемы с выбором подходящего подпружиненного обратного клапана для одного из ваших проектов? Вызваны ли проблемы при низком расходе или низком давлении? Как насчет коррозионной стойкости или температуры среды? Помогите нам, рассказав другим о том, что вы узнали.

Есть вопросы о характеристиках или функциях обратного клапана? Если да, напишите мне по электронной почте – [email protected] Вы также можете задать вопросы, используя раздел комментариев ниже.


Вы также можете ознакомиться с нашими предыдущими публикациями о обратных клапанах:

Об авторе

Стивен К.Уильямс, BS, является техническим писателем и специалистом по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщику миниатюрных компонентов пневматических, вакуумных и гидравлических цепей для OEM-производителей и дистрибьюторов по всему миру, соответствующего стандарту ISO 9001-2015. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.


«Вернуться на главную страницу блога

Клапаны

101: пружинные обратные клапаны по сравнению с поворотными обратными клапанами

Обратные клапаны с поворотным механизмом являются наиболее распространенными обратными клапанами в любой отрасли.Они часто являются недорогим решением и в большинстве случаев эффективны; однако важно понимать разницу между поворотным обратным клапаном и пружинным обратным клапаном. Не запутайтесь! В этой статье мы рассмотрим некоторые основные различия между этими двумя типами встроенных обратных клапанов, а также некоторые преимущества использования пружинного обратного клапана по сравнению с поворотным обратным клапаном.

  1. Разница между поворотными обратными клапанами и пружинными обратными клапанами . Заслонка в поворотном обратном клапане «откидывается» от седла, чтобы позволить прямой поток, а затем поворачивается обратно на седло, когда поток останавливается.Напротив, подпружиненный обратный клапан включает в себя пружину, которая помогает закрывать обратный клапан.

Узнайте больше о пружинных обратных клапанах!

  1. Поворотные обратные клапаны ограничены в ориентации, в которой они могут быть установлены. Обратные клапаны можно устанавливать только в приложениях с горизонтальным потоком, что значительно ограничивает ориентацию установки. Хотя поворотные обратные клапаны действительно обеспечивают большую пропускную способность (большее значение CV при условии, что клапан полностью открыт), они не всегда подходят для существующих конфигураций трубопроводов.С другой стороны, подпружиненные обратные клапаны могут быть установлены в любом направлении потока с правильным выбором пружины. Поэтому, если у вас есть система скольжения, труднопроходимое пространство со сложными размерами или даже уникальное направление трубопровода, выбор пружинного обратного клапана с правильной настройкой пружины (также известный как давление срабатывания пружины) создает больше возможностей для поиска правильного решения для вашей конкретной насосной системы. .
  1. Подпружиненный обратный клапан поможет свести к минимуму воздействие гидроудара, а поворотный обратный клапан может усугубить проблему .Любые гидроудары, присутствующие в системе трубопроводов, потенциально могут быть усилены поворотным обратным клапаном. Давайте рассмотрим этот базовый пример, чтобы объяснить концепцию гидроудара: допустим, у вас есть линия с водой и обратный клапан. После этого обратного клапана у вас есть шаровой клапан на четверть оборота (это один из наиболее часто используемых типов регулирующих клапанов, используемых для трубопроводов меньшего диаметра). Допустим, течет вода, и кто-то резко закрывает шаровой кран на четверть оборота. Это может вызвать волну давления, протекающую по трубопроводу – это так называемый гидравлический удар.В частности, с поворотным обратным клапаном заслонка на этом клапане будет открыта до тех пор, пока волна давления не вернется обратно к поворотному клапану. Волна давления вызывает захлопывание заслонки, что очень слышно, и вызывает чрезмерный износ поворотного обратного клапана и других компонентов системы трубопроводов. И наоборот, подпружиненный обратный клапан поможет свести к минимуму, а в некоторых случаях исключить последствия гидроудара. Как? Когда мы думаем о той же самой волне давления, которая закрывала поворотный обратный клапан, пружина в пружинном обратном клапане закрывается до того, как волна давления попадает туда.Пружинные обратные клапаны считаются «бесшумными обратными клапанами», поскольку в них используется пружина, которая помогает тарельчатому клапану закрывать обратный клапан до реверсирования потока жидкости.

Мы надеемся, что это устранит любую путаницу, которая может возникнуть у вас по поводу различий между поворотными обратными клапанами и пружинными обратными клапанами, и что вы узнали о преимуществах, предлагаемых пружинными обратными клапанами. Все клапаны производства Check-All Valve представляют собой линейные подпружиненные обратные клапаны поршневого / тарельчатого типа, и мы можем ответить на любые ваши вопросы.Используйте комментарии, чтобы задавать вопросы или отмечать нас в социальных сетях. Следите за нашей следующей статьей!

Обратные клапаны, Шаровые обратные клапаны

Обратные клапаны – это механические устройства, которые позволяют жидкостям и газам течь только в одном направлении, предотвращая реверсирование потока. Они классифицируются как односторонние направляющие клапаны, что означает, что у них есть два отверстия в корпусе: одно для входа жидкости, а другое – для выхода жидкости. Поток жидкости в желаемом направлении открывает клапан, в то время как обратный поток заставляет клапан закрыться.

Механика работы обратного клапана проста и работает автоматически, чтобы остановить поток жидкости в неправильном направлении. Flomatic ® предлагает множество типов обратных клапанов для широкого диапазона конфигураций, типов функций, размеров и материалов для жилых, коммерческих, перерабатывающих отраслей и коммунальных служб.

Обратные клапаны имеют расчетное давление открытия, которое представляет собой минимальное давление на входе, необходимое для открытия или работы. Заказчики могут тщательно согласовывать требования к применению с помощью различных типов клапанов.

Большинство обратных клапанов Flomatic ® обычно рассчитаны на рабочее давление менее 1 фунт / кв.

Шаровые обратные клапаны

Шаровые обратные клапаны содержат шар, который сидит на седле и имеет только одно сквозное отверстие. Диаметр шара немного больше диаметра сквозного отверстия (седла). Когда давление за седлом превышает давление над шаром, жидкость может проходить через клапан.Но как только давление над шаром превышает давление под седлом, шар возвращается в седло, образуя уплотнение, предотвращающее обратный поток. Шар перемещается вверх и вниз внутри клапана в зависимости от потока и уплотняется относительно обработанного седла, когда поток отсутствует или обратный поток не происходит, и уплотняется против седла, чтобы остановить обратный поток. Flomatic ® предлагает шаровые обратные клапаны со стандартным шаром, футерованным Buna-N, и с устойчивыми к коррозии фенольными шариками для абразивных сред. Шаровые обратные клапаны обычно предпочтительны для использования на насосных станциях, поскольку они самоочищаются, поскольку шар вращается во время работы, и не требуют обслуживания в вертикальном направлении.Если шаровой чек издает шум, это обычно происходит из-за недостаточной производительности насоса или гидравлического удара.

Обратный клапан из неэтилированной бронзы

80E
Enviro Check – одобрено NSF 61 и 372 – Сертифицировано без содержания свинца
Размер (ы): 1/4 – 4 дюйма (8 мм – 100 мм) 100E
Обратные клапаны Enviro
Размер (ы): 1–1 1/4 дюйма (25–32 мм) 80ME
Обратные клапаны Enviro
Размер (и): от 1 до 2 дюймов. (От 25 до 50 мм) 100ME
Enviro Check Valves
Размер (ы): 1-2 дюйма (25-50 мм) 100DPE
Обратные клапаны Enviro
Размер (ы): 1 1/4 дюйма (32 мм) 100XLE
Обратные клапаны Enviro
Размер (ы): 1 – 1 1/4 дюйма (25 мм – 32 мм) 80AE / 80AEVFD
Обратные клапаны Enviro – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 3/4 – 4 дюйма (20 мм – 100 мм) 80XBEVFD
Обратные клапаны Enviro – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1-2 дюйма (25-50 мм) 80BE и 80BEVFD
Обратные клапаны Enviro – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1 – 4 дюйма (25 мм-100 мм) 80XBE
Обратные клапаны Enviro
Размеры: 1–2 дюйма (25–50 мм) 80CE и 80CEVFD
Обратные клапаны Enviro – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1-2 1/2 дюйма (25 мм – 65 мм) 80HTE
Enviro Check Valves
Размер (ы): 3/4 – 4 дюйма (20 мм – 100 мм) 80EVFD / 100EVFD
VFD – Обратные клапаны Enviro – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1 – 4 дюйма (25 мм – 100 мм) 100MEVFD
Обратные клапаны Enviro – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (а): 1 – 1 1/2 дюйма (25-40 мм)

Обратный клапан из ковкого чугуна

80DI
Обратные клапаны из высокопрочного чугуна
Размер (ы): 1 – 8 дюймов (25 – 200 мм) 80DIX
Обратные клапаны из высокопрочного чугуна
Размер (ы): 3–12 дюймов (80–300 мм) 80DI Turbo
Обратные клапаны из ковкого чугуна
Размер (ы): 10 дюймов (250 мм) 80DICLVFD / 80DIMCLVFD
Обратные клапаны из ковкого чугуна – стандартные системы или регулируемый расход (насосы с частотно-регулируемым приводом)
Размер (и): 2-8 дюймов (50 мм – 200 мм) 100MDI
Обратные клапаны из высокопрочного чугуна
Размер (ы): 1 1/4 – 2 дюйма (32 мм – 50 мм) 80DIVFD
Обратные клапаны из высокопрочного чугуна – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1–10 дюймов (25–250 мм) 80MDIVFD
Обратные клапаны из высокопрочного чугуна – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1-6 дюймов (50 мм – 150 мм) 82DP
Обратные клапаны из ковкого чугуна
Размер (ы): 2 1/2 – 6 дюймов (65 мм – 150 мм) 82DI-VFD
Обратные клапаны из высокопрочного чугуна – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2-8 дюймов (50 мм – 200 мм) 80MDW-VFD
Обратные клапаны из углеродистой стали – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2 3/8 – 9 5/8 дюйма 80DI8R-VFD – 8 круглых резьб
Обратные клапаны из высокопрочного чугуна – стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (ы): 3–8 дюймов (80 мм – 200 мм) 8 круглых резьб НЕ сертифицированы API.

Обратный клапан из нержавеющей стали

80SS / 100SS
Обратные клапаны из нержавеющей стали
Размер (ы): 1-2 дюйма (25-50 мм) 100SSVFD
Обратные клапаны из нержавеющей стали – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (а): 1–1 1/2 дюйма (25–40 мм) 100MSS
Обратные клапаны из нержавеющей стали
Размер (ы): 3/4 – 1 1/4 дюйма (20 мм – 32 мм) 100XLSS
Обратные клапаны из нержавеющей стали
Размер (ы): 1–1 1/4 дюйма (25–32 мм) 80SSAVFD
Обратные клапаны из нержавеющей стали – Стандартные системы или переменный расход (насосы с ЧРП)
Размер (и): 1-2 дюйма (25-50 мм) 100MSSVFD
Обратные клапаны из нержавеющей стали – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (а): 1–1 1/2 дюйма (25–40 мм) 80SSXBVFD
Обратные клапаны из нержавеющей стали – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1–1 1/2 дюйма (25–65 мм) 80S6
Обратные клапаны из нержавеющей стали
Размер (ы): 1–10 дюймов (25–250 мм) 80S6VFD
Обратные клапаны из нержавеющей стали – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1–8 дюймов (25–200 мм) 80MS6VFD
Обратные клапаны из нержавеющей стали – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2-6 дюймов (50 мм – 150 мм) 80S6MCLVFD
Обратные клапаны из нержавеющей стали – Стандартные системы или переменный расход (насосы с ЧРП)
Размер (и): 2-8 дюймов (50 мм – 200 мм) 80S6CLVFD
Обратные клапаны из нержавеющей стали – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2–8 дюймов (50–200 мм) 82S6VFD
Обратные клапаны из нержавеющей стали – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2-8 дюймов (50 мм – 200 мм) 402S6 / 402S6R
Обратные клапаны
Размер (ы): 2 – 12 дюймов (50 мм – 300 мм) 816
Обратные клапаны палаты
Размер (ы): 1/4 – 2 дюйма (8 мм – 50 мм) 816FL
Обратные клапаны Ward
Размер (ы): 1/4 – 2 дюйма (8 мм – 50 мм) 816HS
Обратные клапаны палаты
Размер (и): 1 дюйм (25 мм) 812X
Обратные клапаны вафельного типа
Размер (ы): 1/2 – 8 дюймов (15 мм – 200 мм) 812XT
Межфланцевые обратные клапаны
Размер (ы): 1/2 – 8 дюймов (15 мм – 200 мм) CV80S6
Обратные клапаны
Размер (ы): 1/4 – 1/2 дюйма (8 мм – 15 мм) 80SSCVFD
Обратные клапаны из нержавеющей стали – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1–1 1/4 дюйма (25–32 мм) 80SSBVFD
Обратные клапаны из нержавеющей стали – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1-2 дюйма (25-50 мм)

Шаровой обратный клапан

408S6
Шаровые обратные клапаны
Размер (ы): 4 и 6 дюймов (100 мм – 150 мм) 208 Шаровые обратные клапаны

Размер (и): 1 1/4 – 2 дюйма (32 мм – 50 мм) 208B
Шаровые обратные клапаны
Размеры: от 1 1/4 до 2 дюймов(От 32 до 50 мм) 208T / S
Шаровые обратные клапаны
Размер (ы): 1 1/4 – 2 дюйма (32 мм – 50 мм) 408 и 408 2
Шаровые обратные клапаны
Размер (ы): 3–14 дюймов (80–350 мм) 508
Шаровые обратные клапаны
Размер (и): 1–4 дюйма (25–100 мм) 508S6
Шаровые обратные клапаны
Размер (ы): 1-2 дюйма (25-50 мм)

Бесшумный обратный клапан Globe Style

402BT / 402BTR
Обратные клапаны
Размер (ы): 2 – 24 дюйма (50 мм – 600 мм) 402BTR2
Обратные клапаны
Размер (ы): 2 1/2 – 12 дюймов (65 мм – 300 мм) 402S6 / 402S6R
Обратные клапаны
Размер (ы): 2 – 12 дюймов (50 мм – 300 мм)

Гидравлический обратный клапан

Поворотный обратный клапан

745ASC
Поворотные обратные клапаны
Размер (ы): 3-4 дюйма (80 мм – 100 мм) 745
Поворотные обратные клапаны
Размер (и): 2 – 24 дюйма (50 – 600 мм) 78
Поворотные обратные клапаны
Размер (ы): 2 1/2 – 8 дюймов (65 мм – 200 мм) 78A
Обратные клапаны с поворотным механизмом
Размер (ы): 3–12 дюймов (80–300 мм) 90CS / 92CS
Поворотные обратные клапаны
Размер (и): 2-30 дюймов 90LW / 92LW
Обратные клапаны с поворотным механизмом
Размер (и): 2-30 дюймов 90LS / 92LS
Поворотные обратные клапаны
Размер (и): 2-30 дюймов 93LW
Поворотные обратные клапаны
Размер (ы): 2–12 дюймов (50–300 мм)

Межфланцевый обратный клапан

888 / 888R
Обратные клапаны
Размер (ы): 2-10 дюймов (50 мм – 250 мм) 888VFD
Обратный клапан бесфланцевого типа – стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2–10 дюймов (50–250 мм) 812X
Обратные клапаны вафельного типа
Размер (ы): 1/2 – 8 дюймов (15 мм – 200 мм) 888S6VFD
Обратный клапан межфланцевого типа – Стандартные системы или переменный расход (насосы с ЧРП)
Размер (и): 2-10 дюймов (50 мм – 250 мм)

Пластиковый обратный клапан

297D / 290P
Пластиковые обратные клапаны
Размер (ы): 3/8 – 3/4 дюйма (10 мм – 20 мм) 901
Пластиковые обратные клапаны
Размер (ы): 3/8 – 1 дюйм (10 мм – 25 мм) 100MP
Пластиковые обратные клапаны
Размер (и): 1–1 1/4 дюйма (25–32 мм)

Автоматический сливной клапан

Запорный клапан

816
Обратные клапаны палаты
Размер (ы): 1/4 – 2 дюйма (8 мм – 50 мм) 816FL
Обратные клапаны Ward
Размер (ы): 1/4 – 2 дюйма (8 мм – 50 мм) 816HS
Обратные клапаны палаты
Размер (и): 1 дюйм (25 мм)

Обратный клапан из углеродистой стали

80 Slim Line
Обратные клапаны из углеродистой стали
Размер (ы): 2-8 дюймов (50 мм – 200 мм) 80MDW-VFD
Обратные клапаны из углеродистой стали – Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2 3/8 – 9 5/8 дюйма

Обратные клапаны

Шаровые обратные клапаны
  • Шаровой обратный клапан

    Максимальное давление: 150 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Шаровой обратный клапан модели 408 с бесконтактным переключателем.Корпус из чугуна с эпоксидным покрытием и отверстием для доступа, фланцевое соединение ANSI 125. Металлический шар, покрытый нитрилом (Buna-N). «Тонущий тип», крепеж из нержавеющей стали. Также доступен с «плавающим шаром» для защиты от наводнений или вентиляционным отверстием, добавив FB к номеру детали и 35% к прейскуранту. «Стандарт индустрии сточных вод». Размер (ы): от 3 до 14 дюймов (от 80 до 350 мм)

    Производитель: Flomatic Corporation

    Модель: 408PRX

  • Шаровой обратный клапан

    Максимальное давление: 150 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Шаровой обратный клапан модели 408 с бесконтактным переключателем.Корпус из чугуна с эпоксидным покрытием и отверстием для доступа, фланцевое соединение ANSI 125. Металлический шар, покрытый нитрилом (Buna-N). «Тонущий тип», крепеж из нержавеющей стали. Также доступен с «плавающим шаром» для защиты от наводнений или вентиляционным отверстием, добавив FB к номеру детали и 35% к прейскуранту. «Стандарт индустрии сточных вод». Размер (ы): от 3 до 14 дюймов (от 80 до 350 мм)

    Производитель: Flomatic Corporation

    Модель: 408 2 PRX

  • Шаровой обратный клапан

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Этот 1 клапан доступен из бронзы, нержавеющей стали и ПВХ.Все внутренние детали изготовлены из композитного материала, с диском из нержавеющей стали и упругим седлом. Используется для предотвращения гидравлического удара в клапанах сточных вод.

    77 Авто-пылесос

    Производитель: Flomatic Corporation

    Модель: Вакуумный выключатель

  • Шаровой обратный клапан

    Максимальное давление: 150 фунтов на квадратный дюйм Максимальная температура: 180F (80C) То же, что и модель 208, с выступами для облегчения монтажа. Корпус из чугуна с эпоксидным покрытием и отверстием для очистки.Резьбовое соединение “мама” x “мама”. Особенности: НИТРИЛОВЫЙ (Buna-N) тонущий шар. Размер (ы): от 1 1/4 до 2 дюймов (от 32 до 50 мм)

    Производитель: Flomatic Corporation

    Артикул: 208B

  • Шаровой обратный клапан

    Максимальное давление: 100 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Коррозионностойкий корпус из ПВХ. Резьбовое соединение “мама” x “мама”. NITRILE (Buna-N) самоочищающийся шар E-Z порт доступа с НИТРИЛОВЫМ (Buna-N) уплотнением. Также доступен с заменой номера детали под сварку муфтой с T на S по той же цене.Размер (ы): от 1 1/4 до 2 дюймов (от 32 до 50 мм)

    Производитель: Flomatic Corporation

    Артикул: 208T

  • Шаровой обратный клапан

    Максимальное давление: 150 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус из чугуна с эпоксидным покрытием и отверстием для очистки. Резьбовое соединение “мама” x “мама”. Особенности: НИТРИЛОВЫЙ (Buna-N) тонущий шар. Размер (ы): от 1 1/4 до 2 дюймов (от 32 до 50 мм)

    Производитель: Flomatic Corporation

    Артикул: 208

  • Шаровой обратный клапан

    Максимальное давление: 150 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Новый шаровой обратный клапан из ковкого чугуна, соответствующий требованиям AWWA C508, с фланцевым соединением на длину укладки фланца, корпус с эпоксидным покрытием и порт доступа, фланцевые соединения ANSI # 125) Размер (ы): 3 и 4 дюйма.(80 и 100 мм)

    Производитель: Flomatic Corporation

    Артикул: 408 2

  • Шаровой обратный клапан

    Максимальное давление: 150 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус из чугуна с эпоксидным покрытием и отверстием для доступа, фланцевое соединение ANSI 125. Металлический шар, покрытый нитрилом (Buna-N). «Тонущий тип», крепеж из нержавеющей стали. Также доступен с «плавающим шаром» для защиты от наводнений или вентиляционным отверстием, добавив FB к номеру детали и 35% к прейскуранту.«Стандарт индустрии сточных вод») Размер (ы): от 3 до 14 дюймов (от 80 до 350 мм)

    Производитель: Flomatic Corporation

    Артикул: 408

  • Шаровой обратный клапан

    Максимальное давление: 150 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Чугунный корпус с эпоксидным покрытием. Резьбовое соединение “мама” x “мама”. Коррозионно-стойкая фенольная заглушка с двумя болтами. Также доступен с плавающим шаром для защиты от наводнений или вентиляционным отверстием. Добавьте FB к номеру детали и 35% к прейскуранту.Размер (ы): от 1 до 4 дюймов (от 25 до 100 мм)

    Производитель: Flomatic Corporation

    Артикул: 508

  • Бесшумный обратный клапан Globe Style

    Максимальное давление: 400 фунтов на квадратный дюйм: 2–12 дюймов, 300 фунтов на квадратный дюйм: 14–16 дюймов Максимальная температура: 180F (80C) Чугунный корпус с эпоксидным покрытием. Фланцевое соединение ANSI B126.1, класс 250. Посадка металл-металл с пружиной из нержавеющей стали. Примечание: уплотнение Viton 2-12, 14-16 NITRILE (Buna-N). Для модели 402BTR добавьте R в конце номера детали и 10% к прейскуранту.Размер (-а): от 2 до 16 дюймов

    Производитель: Flomatic Corporation

    Артикул: 402BT2

Бесшумные обратные клапаны Globe Style
  • Бесшумный обратный клапан Globe Style

    Максимальное давление: 400 фунтов на квадратный дюйм: 2–12 дюймов, 300 фунтов на квадратный дюйм: 14–16 дюймов Максимальная температура: 180F (80C) Чугунный корпус с эпоксидным покрытием. Фланцевое соединение ANSI B126.1, класс 250. Посадка металл-металл с пружиной из нержавеющей стали. Примечание: уплотнение Viton 2-12, 14-16 NITRILE (Buna-N).Для модели 402BTR добавьте R в конце номера детали и 10% к прейскуранту. Размер (-а): от 2 до 16 дюймов

    Производитель: Flomatic Corporation

    Артикул: 402BTR2

  • Бесшумный обратный клапан Globe Style

    Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–18 дюймов Максимальная температура: 180F (80C) Корпус из нержавеющей стали. Фланцевое соединение ANSI B16.1, класс 125. Посадка металл-металл с пружиной из нержавеющей стали. Размер (ы): от 2 до 18 дюймов (от 150 до 450 мм)

    Производитель: Flomatic Corporation

    Артикул: 402S6

  • Бесшумный обратный клапан Globe Style

    Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–18 дюймов Максимальная температура: 180F (80C) Корпус из нержавеющей стали.Фланцевое соединение ANSI B16.1, класс 125. Посадка металл-металл с пружиной из нержавеющей стали. Размер (ы): от 2 до 18 дюймов (от 150 до 450 мм)

    Производитель: Flomatic Corporation

    Артикул: 402S6R

  • Бесшумный обратный клапан Globe Style

    Макс. Давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–24 дюйма Максимальная температура: 180F (80C) Чугунный корпус с эпоксидным покрытием. Фланцевое соединение ANSI 125. Посадка металл к металлу с пружиной из нержавеющей стали.Примечание: уплотнение EPDM 2-12 ‘. Для модели 402BTR добавьте R в конце номера детали и 10% к прейскуранту. ТОЛЬКО ДЛЯ УТВЕРЖДЕНИЯ NSF 61 и 372 2–12 дюймов. Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)

    Производитель: Flomatic Corporation

    Идентификатор продукта: 402BT

  • Бесшумный обратный клапан Globe Style

    Макс. Давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–24 дюйма Максимальная температура: 180F (80C) Чугунный корпус с эпоксидным покрытием. Фланцевое соединение ANSI 125.Седло металл по металлу с пружиной из нержавеющей стали. Примечание: уплотнение EPDM 2-12 ‘. Для модели 402BTR добавьте R в конце номера детали и 10% к прейскуранту. ТОЛЬКО ДЛЯ УТВЕРЖДЕНИЯ NSF 61 и 372 2–12 дюймов. Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)

    Производитель: Flomatic Corporation

    Артикул: 402BTR

Гидравлические обратные клапаны
  • Гидравлический обратный клапан

    ГИДРАВЛИЧЕСКИЙ ОБРАТНЫЙ КЛАПАН – Конструкция аналогична модели C000 / CF000.Закрывается, чтобы предотвратить реверсирование потока. Регулируемые регуляторы скорости открытия и закрытия. КОНСУЛЬТИРУЙТЕСЬ С ЗАВОДОМ для получения прейскуранта регулирующих клапанов для конкретных опций. Размер (ы): от 1 1/4 до 36 дюймов (от 40 до 900 мм)

    Производитель: Flomatic Corporation

    Идентификатор продукта: C1001

  • Гидравлический обратный клапан

    ГИДРАВЛИЧЕСКИЙ ОБРАТНЫЙ КЛАПАН – Конструкция аналогична модели C000 / CF000. Закрывается, чтобы предотвратить реверсирование потока. Регулируемые регуляторы скорости открытия и закрытия.КОНСУЛЬТИРУЙТЕСЬ С ЗАВОДОМ для получения прейскуранта регулирующих клапанов для конкретных опций. Размер (ы): от 1 1/4 до 36 дюймов (от 40 до 900 мм)

    Производитель: Flomatic Corporation

    Идентификатор продукта: CF1001

Обратные клапаны из неэтилированной бронзы
  • Обратный клапан из неэтилированной бронзы

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус Enviro Check отлит из неэтилированного сплава. Этот клапан имеет шестигранную форму, облегчающую заворачивание, имеет нескользящую ацеталевую тарелку, нитрильное уплотнение (Buna-N) и пружину из нержавеющей стали.С очень длинными нитками. Размер (ы): от 1 до 1-1 / 4 дюйма (от 25 до 32 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Артикул: 100XLE

  • Обратный клапан из неэтилированной бронзы

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус Enviro Check отлит из неэтилированного сплава. Этот клапан имеет шестигранную форму, облегчающую заворачивание, имеет нескользящую ацеталевую тарелку, нитрильное уплотнение (Buna-N) и пружину из нержавеющей стали.Размер (ы): от 1 до 1 1/2 дюйма (от 25 до 40 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Артикул: 100ME

  • Обратный клапан из неэтилированной бронзы

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Enviro Check body. Обратный клапан двойного назначения, пружина из нержавеющей стали и не вращающаяся тарелка из ацеталя. На обоих концах – мужская и внутренняя резьба. НИТРИЛ (Buna-N) печать. Размер (ы): 1 X 1 1/4 дюйма (25 x 32 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Артикул: 100DPE

  • Обратный клапан из неэтилированной бронзы

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус Enviro Check отлит из неэтилированного сплава.Этот клапан имеет шестигранную форму для облегчения завинчивания, имеет невращающуюся тарелку из ацеталя, НИТРИЛОВОЕ (Buna-N) уплотнение и пружину из нержавеющей стали. Размер (ы): от 3/4 до 1 1/4 дюйма (от 20 до 32 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Артикул: 100E

  • Обратный клапан из неэтилированной бронзы

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус Enviro Check отлит из неэтилированного сплава с двумя резьбовыми отверстиями 1/4 дюйма на выходной стороне для реле давления и манометра.Этот клапан оснащен не вращающейся тарелкой из ацетала, НИТРИЛОВЫМ (Buna-N) уплотнением и пружиной из нержавеющей стали. Для мембранных баков. Размер (ы): от 1 до 2 дюймов (от 25 до 50 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Артикул: 80XBE

  • Обратный клапан из неэтилированной бронзы

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус Enviro Check отлит из неэтилированного сплава. Этот клапан оснащен не вращающейся тарелкой из ацетала, НИТРИЛОВЫМ (Buna-N) уплотнением и пружиной из нержавеющей стали.Размер (ы): от 1 до 2 дюймов (от 25 до 50 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Артикул: 80ME

  • Обратный клапан из неэтилированной бронзы

    Максимальное давление: 100 фунтов на квадратный дюйм Максимальная температура: 400F (200C) Корпус Enviro Check с резьбовыми соединениями типа «мама» x «мама». Имеет тарелку из высокотемпературной нержавеющей стали и уплотнение VITON с пружиной из нержавеющей стали. Идеально подходит для горячего водоснабжения. Размер (ы): от 1/4 до 4 дюймов.(От 8 до 100 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Артикул: 80HTE

  • Обратный клапан из неэтилированной бронзы

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус Enviro Check отлит из неэтилированного сплава. Центр управления погружными насосными установками с четырьмя отводами; одна сторона впуска 1/8 дюйма, две стороны выпуска 1/4 дюйма, одна сторона выпуска 1/8 дюйма с латунной заглушкой. В этом клапане используется не вращающийся ацеталь (1/2 – 2 дюйма), НИТРИЛ (бутадиен-нитрильный каучук) ) уплотнение и пружина из нержавеющей стали.Размер (ы): от 1 до 2 дюймов (от 25 до 100 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Идентификатор продукта: 80CE

  • Обратный клапан из неэтилированной бронзы

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус Enviro Check отлит из неэтилированного сплава с двумя просверленными и резьбовыми отверстиями; Сторона входа 1/8 дюйма и сторона выхода 1/4 дюйма. Этот клапан имеет тарельчатый клапан из неэтилированного ацетала (1/2 “- 2”) или неэтилированной бронзы (21/2 “- 4”), НИТРИЛОВОЕ (Buna-N) уплотнение и пружину из нержавеющей стали.Размер (ы): от 3/4 до 4 дюймов (от 20 до 100 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Артикул: 80BE

  • Обратный клапан из неэтилированной бронзы

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус Enviro Check отлит из неэтилированного сплава. Этот клапан оснащен тарельчатым клапаном из невращающегося ацетала (1/2 “- 2”) или неэтилированной бронзы (21/2 “- 4″), НИТРИЛОВЫМ (Buna-N) уплотнением и пружиной из нержавеющей стали с просверленным отверстием 1/8 ” резьбовое отверстие на входе.Размер (ы): от 3/4 до 4 дюймов (от 20 до 100 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Идентификатор продукта: 80AE

  • Обратный клапан из неэтилированной бронзы

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус Enviro Check отлит из неэтилированного сплава с резьбовым соединением “внутренняя x внутренняя”. Этот клапан имеет тарельчатый клапан из неэтилированного ацетала (1/2 “- 2”) или неэтилированной бронзы (21/2 “- 4”), НИТРИЛОВОЕ (Buna-N) уплотнение и пружину из нержавеющей стали.Размер (ы): от 1/4 до 4 дюймов (от 8 до 100 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Артикул: 80E

  • Обратный клапан из неэтилированной бронзы

    VFD – обратные клапаны Enviro – для использования с регулируемым расходом (насосы с регулируемым VFD) Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус отлит из неэтилированного сплава с резьбовым соединением “внутренняя x внутренняя”. Клапан имеет высокопрочную направляющую, тарелку и пружину с НИТРИЛОВЫМ (Buna-N) уплотнением.Размер (ы): от 1 до 4 дюймов (от 25 до 100 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Артикул: 80EVFD

  • Обратный клапан из неэтилированной бронзы

    VFD – обратные клапаны Enviro – для использования с регулируемым расходом (насосы с регулируемым VFD) Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус отлит из неэтилированного сплава с резьбовым соединением “внутренняя x внутренняя”. Клапан имеет высокопрочную направляющую, тарелку и пружину с НИТРИЛОВЫМ (Buna-N) уплотнением.Размер (ы): от 1 до 4 дюймов (от 25 до 100 мм)

    Enviro Check

    Производитель: Flomatic Corporation

    Артикул: 100EVFD

Обратные клапаны из ковкого чугуна
  • Обратный клапан из ковкого чугуна

    Обратные клапаны из ковкого чугуна – для использования с регулируемым расходом (насосы с ЧРП) Максимальное давление: 400 фунтов на квадратный дюйм: 3 дюйма 600 фунтов на квадратный дюйм: 4-8 дюймов Максимальная температура: 180F (80C) Корпус, диск и толкатель из высокопрочного высокопрочного чугуна с эпоксидным покрытием и круглым соединением “мама-мама” 8.Включает нитрильное уплотнение (Buna-N), пружинные фиксаторы из нержавеющей стали и тарелку из ковкого чугуна. Разработан для вертикального применения. Чтобы заказать с разрывной заглушкой (3 “-8”), добавьте “plg” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «pplg» в конец номера детали за 75 долларов США к прейскуранту. Размер (ы): от 3 до 8 дюймов (от 80 до 200 мм) 8 круглых резьб (короткие) НЕ сертифицированы API.

    Производитель: Flomatic Corporation

    Идентификатор продукта: 80DI8R-VFD

  • Обратный клапан из ковкого чугуна

    Обратные клапаны из ковкого чугуна – для использования с регулируемым расходом (насосы с ЧРП) Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Клапан из высокопрочного ковкого чугуна с эпоксидным покрытием имеет вход с наружной резьбой и выход с внутренней резьбой.Идеально подходит для погружных насосов. Для заказа с разрывной пробкой добавьте «plg» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «pplg» в конец номера детали за 75 долларов США к прейскуранту. Проконсультируйтесь с заводом по вопросам наличия. Размер (ы): от 2 до 6 дюймов (от 50 до 150 мм)

    Производитель: Flomatic Corporation

    Идентификационный номер продукта: 80MDI-VFD

  • Обратный клапан из ковкого чугуна

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Компактный обратный клапан из ковкого чугуна двойного назначения с уменьшенными отверстиями и внутренней и наружной резьбой на обоих концах.Корпус и тарелка из высокопрочного чугуна с шаровидным графитом, пружина и застежки из нержавеющей стали. Предназначен для установки в плотно прилегающие колодцы. Размер (ы): от 2 1/2 до 6 дюймов (от 65 до 150 мм)

    Производитель: Flomatic Corporation

    Артикул: 82DP

  • Обратный клапан из ковкого чугуна

    Обратные клапаны из ковкого чугуна – для использования с регулируемым расходом (насосы с ЧРП) Максимальное давление: 600 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус из высокопрочного ковкого чугуна с эпоксидным покрытием, тарелка и направляющая из нержавеющей стали с резьбовым соединением «папа х наружная».Включает нитрильное уплотнение (Buna-N), вал из нержавеющей стали и тарелку из ковкого чугуна. Предназначен для вертикального или горизонтального применения. Редукторный клапан. Размер (ы): от 3 до 8 дюймов (от 80 до 200 мм)

    Производитель: Flomatic Corporation

    Артикул: 82DI-VFD

  • Обратный клапан из ковкого чугуна

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Клапан из высокопрочного ковкого чугуна с эпоксидным покрытием имеет вход с наружной резьбой и выход с внутренней резьбой.Идеально подходит для погружных насосов. Размер (ы): от 1 до 1 1/4 дюйма (от 25 до 32 мм)

    Производитель: Flomatic Corporation

    Идентификатор продукта: 100MDI

  • Обратный клапан из ковкого чугуна

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Клапан из высокопрочного ковкого чугуна с эпоксидным покрытием имеет вход с наружной резьбой и выход с внутренней резьбой. Идеально подходит для погружных насосов. Примечание: ОГРАНИЧЕННЫЙ ПОТОК 80MDI НА ОДИН РАЗМЕР МЕНЬШЕ Чтобы заказать с разорванной вилкой, добавьте «plg» к номеру детали и добавьте 100 долларов США.00 по прейскуранту на клапан. Для композитных заглушек добавьте «pplg» в конец номера детали за 75 долларов США к прейскуранту. Размер (ы): от 3 до 5 дюймов (от 75 до 125 мм)

    Производитель: Flomatic Corporation

    Идентификатор продукта: 80MDI

  • Обратный клапан из ковкого чугуна

    Обратные клапаны из ковкого чугуна – для использования с регулируемым расходом (насосы с ЧРП) Максимальное давление: 600 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус из высокопрочного ковкого чугуна с эпоксидным покрытием и внутренними компонентами, устойчивыми к коррозии.Имеет нитрильное (Buna-N) уплотнение, пружину из нержавеющей стали, шток и тарелку / направляющую для пара из ковкого чугуна. Предназначен для вертикального или горизонтального применения. Запатентованная пружинная тарельчатая система является революционной для индустрии водяных скважин и насосов с ЧРП. Размер (ы): от 1 до 8 дюймов (от 25 до 200 мм)

    Производитель: Flomatic Corporation

    Артикул: 80DIVFD

  • Обратный клапан из ковкого чугуна

    Максимальное давление: 400 фунтов на кв. Дюйм: 3 дюйма 600 фунтов на квадратный дюйм: 4-8 дюймов Максимальная температура: 180F (80C) Корпус, диск и толкатель из высокопрочного высокопрочного чугуна с эпоксидным покрытием и круглым соединением “мама-мама” 8.Включает нитрильное уплотнение (Buna-N), пружинные фиксаторы из нержавеющей стали и тарелку из ковкого чугуна. Разработан для вертикального применения. Чтобы заказать с разрывной заглушкой (3 “-8”), добавьте “plg” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «pplg» в конец номера детали за 75 долларов США к прейскуранту. Размер (ы): от 3 до 8 дюймов (от 80 до 200 мм) 8 круглых резьб (короткие) НЕ сертифицированы API.

    Производитель: Flomatic Corporation

    Артикул: 80DI8R

  • Обратный клапан из ковкого чугуна

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус из высокопрочного ковкого чугуна с эпоксидным покрытием имеет двухстороннюю тарелку из ковкого чугуна.Предназначен для вертикального и горизонтального применения. Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “plg” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «pplg» в конец номера детали за 75 долларов США к прейскуранту. Размер (ы): от 3 до 12 дюймов (от 80 до 300 мм)

    Производитель: Flomatic Corporation

    Артикул: 80DIX

  • Обратный клапан из ковкого чугуна

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Запатентованный высокоэффективный обратный клапан из ковкого чугуна.Резьбовое соединение “мама” x “мама”. Корпус и тарелка из высокопрочного чугуна с шаровидным графитом, пружина и винты из нержавеющей стали, вал из нержавеющей стали и уплотнительный диск из нитрила (Buna-N). (Без уплотнительных колец) Размер (и): 10 дюймов (250 мм)

    Производитель: Flomatic Corporation

    Артикул: 80DI Turbo

  • Обратный клапан из ковкого чугуна

    Обратные клапаны из ковкого чугуна – для использования с регулируемым расходом (насосы с ЧРП) Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из ковкого чугуна включает в себя запатентованные Certainteeds трубные соединения с замком с канавкой, называемые Certa-Lok.Этот клапан с эпоксидным покрытием изнутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочного ковкого чугуна с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N). Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту. Размер (ы): от 2 до 8 дюймов (от 50 до 150 мм)

    Производитель: Flomatic Corporation

    Артикул: 80DICLVFD

  • Обратный клапан из ковкого чугуна

    Обратные клапаны из ковкого чугуна – для использования с регулируемым расходом (насосы с ЧРП) Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из ковкого чугуна включает в себя запатентованные Certainteeds трубные соединения с замком с канавкой, называемые Certa-Lok.Этот клапан с эпоксидным покрытием изнутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочного ковкого чугуна с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N). Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту. Размер (ы): от 2 до 8 дюймов (от 50 до 150 мм)

    Производитель: Flomatic Corporation

    Артикул: 80DIMCLVFD

  • Обратный клапан из ковкого чугуна

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Стандартный высокопрочный корпус из ковкого чугуна с эпоксидным покрытием с резьбовым отверстием 1/8 дюйма на входной стороне и 1/4 дюйма на выходной стороне.Размер (ы): от 1 до 4 дюймов (от 25 до 100 мм)

    Производитель: Flomatic Corporation

    Идентификатор продукта: 80DIB

  • Обратный клапан из ковкого чугуна

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Стандартный высокопрочный корпус из ковкого чугуна с эпоксидным покрытием и резьбовым отверстием 1/8 дюйма на входной стороне. Примечание: от 1 до 1-1 / 2 дюйма с тарельчатым клапаном из ацеталя.) Размер (ы): от 1 до 4 дюймов (от 25 до 100 мм)

    Производитель: Flomatic Corporation

    Код продукта: 80DIA

  • Обратный клапан из ковкого чугуна

    Максимальное давление: 400 фунтов на квадратный дюйм: 1-1 1/2 дюйма 600 фунтов на квадратный дюйм: 2-8 дюймов Максимальная температура: 180F (80C) Корпус, диск и толкатель из высокопрочного ковкого чугуна с эпоксидным покрытием и резьбовым соединением «мама» x «мама».Включает нитрильное уплотнение (Buna-N), пружинные фиксаторы из нержавеющей стали и тарелку из ковкого чугуна. Разработан для вертикального применения. Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “plg” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «pplg» в конец номера детали за 75 долларов США к прейскуранту. Размер (ы): от 1 до 8 дюймов (от 25 до 200 мм)

    Производитель: Flomatic Corporation

    Идентификатор продукта: 80DI

  • Обратный клапан из ковкого чугуна

    Обратные клапаны из углеродистой стали

    – для использования с регулируемым расходом (насосы с ЧРП) Максимальное давление корпуса: 4400 фунтов на квадратный дюйм (трубопровод API J55) Максимальная температура: 180F Короткое входное отверстие с наружной резьбой из углеродистой стали x длинное выходное отверстие с внутренней резьбойСедло металл по металлу с пружиной из нержавеющей стали и штоком с 8-ми или 8-ми круглыми короткими резьбами. Размер (-а): 2 3/8

    Производитель: Flomatic Corporation

    Код продукта: 80MDW-VFD

Поворотные обратные клапаны
  • Поворотный обратный клапан

    Максимальное давление: 250 фунтов на квадратный дюйм Максимальная температура: 140F (60C) 45 Седло Flo-Flex, поворотный обратный клапан Корпус из ковкого чугуна с эпоксидным покрытием, ANSI B16.1, класс 125, ANSI / AWWA C508, диск с покрытием Buna-N.Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)

    Производитель: Flomatic Corporation

    Модель: 745LS

    Код продукта: 745 С КОНЕЧНЫМ ВЫКЛЮЧАТЕЛЕМ (SPDT)

  • Поворотный обратный клапан

    Максимальное давление: 250 фунтов на квадратный дюйм Максимальная температура: 140F (60C) 45 Седло Flo-Flex, поворотный обратный клапан Корпус из ковкого чугуна с эпоксидным покрытием, фланец 125 #, ANSI / AWWA C508, стальной диск с покрытием Buna-N. Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)

    Производитель: Flomatic Corporation

    Модель: 745BFPI

    Код продукта: 745 с индикатором положения и устройством обратной промывки

  • Поворотный обратный клапан

    Максимальное давление: 250 фунтов на квадратный дюйм Максимальная температура: 140F (60C) 45 Седло Flo-Flex, поворотный обратный клапан Корпус из ковкого чугуна с эпоксидным покрытием, фланец 125 #, ANSI / AWWA C508, стальной диск с покрытием Buna-N.Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)

    Производитель: Flomatic Corporation

    Модель: 745PI

    Код продукта: 745 с индикатором положения

  • Поворотный обратный клапан

    Максимальное давление: 175 фунтов на квадратный дюйм: 3–12 дюймов, 250 фунтов на квадратный дюйм: 14–24 дюйма Максимальная температура: 140F (60C) 45 Седло Flo-Flex, поворотный обратный клапан Корпус из ковкого чугуна с эпоксидным покрытием, фланец 125 #, ANSI / AWWA C508, стальной диск с покрытием Buna-N. Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)

    Производитель: Flomatic Corporation

    Модель: 745BF

    Код продукта: 745 с обратной промывкой

  • Поворотный обратный клапан

    Максимальное давление: 250 фунтов на квадратный дюйм Максимальная температура: 140F (60C) 45 Седло Flo-Flex, поворотный обратный клапан Корпус из ковкого чугуна с эпоксидным покрытием, фланец 125 #, ANSI / AWWA C508, стальной диск с покрытием Buna-N.Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)

    Производитель: Flomatic Corporation

    Модель: 745

  • Поворотный обратный клапан

    745 ПРЕДУПРЕЖДАЮЩИЙ СТОПОР С РЕГУЛИРУЕМОЙ ПРУЖИНОЙ 45? Седло Flo-Flex, поворотный обратный клапан Корпус из ковкого чугуна с эпоксидным покрытием, ANSI B16.1, класс 125, ANSI / AWWA C508, с диском с покрытием Buna-N. Ограничитель перенапряжения разработан для длинных трубопроводов с высоким напором и регулируемым пружинным закрытием. Размер (ы): от 3 до 24 дюймов.(От 75 до 600 мм)

    Производитель: Flomatic Corporation

    Модель: 745ASC

  • Поворотный обратный клапан

    Максимальное давление: 175 фунтов на квадратный дюйм: 3–12 дюймов, 150 фунтов на квадратный дюйм: 14 дюймов Максимальная температура: 140F (60C) Чугунный корпус с эпоксидным покрытием. Фланцевое соединение ANSI 125. Диск в неопреновом корпусе с уплотнительным кольцом круглого сечения. В рабочем состоянии исправен. Размер (ы): от 2 1/2 до 14 дюймов (от 65 до 350 мм)

    Производитель: Flomatic Corporation

    Модель: 78

  • Поворотный обратный клапан

    Максимальное давление: 175 фунтов на квадратный дюйм: 3–12 дюймов, 150 фунтов на квадратный дюйм: 14 дюймов Максимальная температура: 140F (60C) Уголок из ковкого чугуна с эпоксидным покрытием.Фланцевое соединение ANSI 125. Диск в неопреновом корпусе с уплотнительным кольцом круглого сечения. Возможность обслуживания на линии, как колено ANSI 90 (фланцевые фитинги по ASME / ANSI B16.1, класс 125 – таблица 6) Размер (ы): от 3 до 14 дюймов (от 80 до 350 мм)

    Производитель: Flomatic Corporation

    Модель: 78A

  • Поворотный обратный клапан

    Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–30 дюймов Максимальная температура: 180F (80C) Такая же конструкция, как у 90/92. Имеет внешний рычаг и груз, а также герметичную систему закрытия с подушкой для регулировки скорости закрытия клапана.Размер (ы): от 2 до 30 дюймов (от 50 до 750 мм)

    Производитель: Flomatic Corporation

    Модель: 90CS

  • Поворотный обратный клапан

    Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–30 дюймов Максимальная температура: 180F (80C) Такая же конструкция, как у 90/92. Имеет внешний рычаг и груз, а также герметичную систему закрытия с подушкой для регулировки скорости закрытия клапана. Размер (ы): от 2 до 30 дюймов (от 50 до 750 мм)

    Производитель: Flomatic Corporation

    Модель: 92CS

  • Поворотный обратный клапан

    Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–30 дюймов Максимальная температура: 180F (80C) Чугунный корпус с эпоксидной грунтовкой.Соответствует спецификациям AWWA C508. Фланцевое соединение ANSI 125. Накладка из бронзы с валом из нержавеющей стали. Уплотнение металл по металлу или НИТРИЛ (Buna-N) (указать). Размер (ы): от 2 до 30 дюймов (от 50 до 750 мм)

    Производитель: Flomatic Corporation

    Модель: 90

  • Поворотный обратный клапан

    Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–30 дюймов Максимальная температура: 180F (80C) Чугунный корпус с эпоксидной грунтовкой. Соответствует спецификациям AWWA C508.Фланцевое соединение ANSI 125. Накладка из бронзы с валом из нержавеющей стали. Уплотнение металл по металлу или НИТРИЛ (Buna-N) (указать). Размер (ы): от 2 до 30 дюймов (от 50 до 750 мм)

    Производитель: Flomatic Corporation

    Модель: 92

  • Поворотный обратный клапан

    Максимальное давление: 200 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Поворотный обратный клапан с внешним рычагом и грузом. Корпус из чугуна с эпоксидным покрытием. Соответствует спецификациям AWWA C508.Фланцевое соединение ANSI B16.1, класс 125. Накладка из бронзы с валом из нержавеющей стали. Стандарт сидений металл по металлу. Не для питьевой воды. Размер (ы): от 2 до 12 дюймов (от 50 до 300 мм)

    Производитель: Flomatic Corporation

    Модель: 93LW

Межфланцевые обратные клапаны
  • Межфланцевый обратный клапан

    Максимальное давление: 200 фунтов на квадратный дюйм: ANSI 125, 400 фунтов на квадратный дюйм: ANSI 250 Максимальная температура: 180F (80C) Новый запатентованный дизайн.Чугунный корпус с эпоксидным покрытием. Межфланцевое соединение ANSI 125/250. Седло металл по металлу с пружиной из нержавеющей стали. Примечание: Витоновое уплотнение 2-10 Для модели 888R добавьте R в конце номера детали и 10%. Размер (ы): от 2 до 10 дюймов (от 50 до 250 мм)

    Производитель: Flomatic Corporation

    Модель: 888

  • Межфланцевый обратный клапан

    Максимальное давление: 200 фунтов на квадратный дюйм: ANSI 125, 400 фунтов на квадратный дюйм: ANSI 250 Максимальная температура: 180F (80C) Новый запатентованный дизайн.Чугунный корпус с эпоксидным покрытием. Межфланцевое соединение ANSI 125/250. Седло металл по металлу с пружиной из нержавеющей стали. Примечание: Витоновое уплотнение 2-10 Для модели 888R добавьте R в конце номера детали и 10%. Размер (ы): от 2 до 10 дюймов (от 50 до 250 мм)

    Производитель: Flomatic Corporation

    Модель: 888R

  • Межфланцевый обратный клапан

    Максимальное давление: 200 фунтов на квадратный дюйм: ANSI 125, 400 фунтов на квадратный дюйм: ANSI 250 Максимальная температура: 180F (80C) Новый запатентованный дизайн.Корпус из нержавеющей стали 316. Межфланцевое соединение ANSI 125/250. Посадка металл к металлу. Примечание: резиновое уплотнение Для модели 888S6 добавьте R в конце номера детали и 10%.) Размер (ы): от 2 до 8 дюймов (от 50 до 200 мм)

    Производитель: Flomatic Corporation

    Модель: 888S6

  • Межфланцевый обратный клапан

    Максимальное давление: 200 фунтов на квадратный дюйм: ANSI 125, 400 фунтов на квадратный дюйм: ANSI 250 Максимальная температура: 180F (80C) Новый запатентованный дизайн. Корпус из нержавеющей стали 316.Межфланцевое соединение ANSI 125/250. Посадка металл к металлу. Примечание: резиновое уплотнение Для модели 888S6 добавьте R в конце номера детали и 10%.) Размер (ы): от 2 до 8 дюймов (от 50 до 200 мм)

    Производитель: Flomatic Corporation

    Модель: 888S6R

  • Межфланцевый обратный клапан

    Макс.давление: только посадка металл к металлу Temp Max: только посадка металл к металлу 812X: 580 фунтов на квадратный дюйм / 40 бар 812X: 660F / 350C ОБРАТНЫЙ КЛАПАН В СТАЛЬНОМ СТИЛЕ – вся нержавеющая сталь 316, межфланцевое соединение ANSI 150/300.Посадка металл к металлу. 1 1/2 “-8” доступны с сиденьем NITRILE (Buna-N) или VITON, добавьте 10% к прейскуранту. Размер (ы): от 1/2 до 8 дюймов (от 15 до 200 мм)

    Производитель: Flomatic Corporation

    Модель: 812X

  • Межфланцевый обратный клапан

    Максимальное давление: 200 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Чугунный корпус с эпоксидным покрытием и разъемным диском. Диск из нержавеющей стали с межфланцевым соединением Фланец ANSI 125 2 “-24” EPDM, подшипник PTFE.Пружинный шарнирный палец из нержавеющей стали. Подъемное кольцо стд. более 4 дюймов. Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)

    РАЗДЕЛЕНИЕ ДИСКА

    Производитель: Flomatic Corporation

    Модель: РАЗДЕЛИТЕЛЬНЫЙ ДИСК

Обратные клапаны из нержавеющей стали
  • Обратный клапан палаты

    Максимальное давление: 600 фунтов на квадратный дюйм Максимальная температура: 450F (230C) Фланцевый обратный клапан Y-типа из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS.Размер (ы): от 1 до 2 дюймов (от 25 до 100 мм)

    Производитель: Flomatic Corporation

    Модель: 816FL

  • Бесшумный обратный клапан Globe Style

    Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–18 дюймов Максимальная температура: 180F (80C) Корпус из нержавеющей стали. Фланцевое соединение ANSI B16.1, класс 125. Посадка металл-металл с пружиной из нержавеющей стали. Размер (ы): от 2 до 18 дюймов (от 150 до 450 мм)

    Производитель: Flomatic Corporation

    Модель: 402S6

  • Бесшумный обратный клапан Globe Style

    Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–18 дюймов Максимальная температура: 180F (80C) Корпус из нержавеющей стали.Фланцевое соединение ANSI B16.1, класс 125. Посадка металл-металл с пружиной из нержавеющей стали. Размер (ы): от 2 до 18 дюймов (от 150 до 450 мм)

    Производитель: Flomatic Corporation

    Модель: 402S6R

  • Межфланцевый обратный клапан

    Максимальное давление: 300 фунтов на квадратный дюйм Макс.темп: металлическое сиденье 400F (200C) Все из нержавеющей стали 316, трехкомпонентный обратный клапан с резьбой и корпус. Седло металл по металлу, уплотнительное кольцо из тефлона. 1 1/2 “-8” доступны с уплотнениями NITRILE (Buna-N) или VITON, добавьте 20% к прейскуранту.2 “-6” доступны с соединением под приварку, добавьте 25% к прейскуранту. Примечание. Добавьте «V» для Viton или «R» для Buna-N в конце номера детали. Размер (ы): от 1/2 до 8 дюймов (от 15 до 200 мм)

    Производитель: Flomatic Corporation

    Модель: 812XT

  • Обратный клапан из нержавеющей стали

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Цельный корпус из нержавеющей стали марки 303. Пружина из нержавеющей стали и уплотнение из Buna-N.Резьбовое соединение “мама” x “мама”. Размер (ы): от 1 до 2 дюймов (от 25 до 50 мм)

    Производитель: Flomatic Corporation

    Модель: 80

  • Обратный клапан из нержавеющей стали

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Цельный корпус из нержавеющей стали марки 303. Пружина из нержавеющей стали и уплотнение из Buna-N. Резьбовое соединение “мама” x “мама”. Размер (ы): от 1 до 2 дюймов (от 25 до 50 мм)

    Производитель: Flomatic Corporation

    Модель: 100SS

  • Обратный клапан из нержавеющей стали

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус – цельный корпус из нержавеющей стали 303 с двумя просверленными и резьбовыми отверстиями; Сторона входа 1/8 дюйма и сторона выхода 1/4 дюйма.Размер (ы): от 1 до 2 дюймов (от 25 до 50 мм)

    Производитель: Flomatic Corporation

    Модель: 80SSB

  • Обратный клапан из нержавеющей стали

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Все 303 корпуса из нержавеющей стали. Центр управления погружными насосными установками с четырьмя отводами; одна сторона входа 1/8 дюйма, две стороны выхода 1/4 дюйма, одна сторона выхода 1/8 дюйма с заглушкой.) Размер (ы): от 1 до 1 1/4 дюйма (25-32 мм)

    Производитель: Flomatic Corporation

    Модель: 80SSC

  • Обратный клапан из нержавеющей стали

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус представляет собой цельный корпус из нержавеющей стали 303 с двумя резьбовыми отверстиями 1/4 дюйма на выходной стороне для реле давления и манометра.Этот клапан оснащен не вращающейся тарелкой из ацетала, НИТРИЛОВЫМ (Buna-N) уплотнением и пружиной из нержавеющей стали. Для мембранных баков. Размер (ы): от 1 до 1 1/4 дюйма (от 25 до 32 мм)

    Производитель: Flomatic Corporation

    Модель: 80SSXB

  • Обратный клапан из нержавеющей стали

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Все 303 корпуса из нержавеющей стали. Состоит из высокопрочной тарелки из ацеталя, пружины из нержавеющей стали и нитрильного (Buna-N) уплотнения.Размер (ы): от 1/2 до 1 1/4 дюйма (от 15 до 32 мм)

    Производитель: Flomatic Corporation

    Модель: 100MSS

  • Обратный клапан палаты

    Максимальное давление: 600 фунтов на квадратный дюйм * Максимальная температура: 450F (230C) * Все обратные клапаны FNPT Y-типа с резьбой из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS. Размер (ы): от 1/4 до 2 дюймов (от 8 до 50 мм)

    Производитель: Flomatic Corporation

    Модель: 816

  • Обратный клапан из нержавеющей стали

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 400F (200C) Корпус обратного клапана с наружной резьбой и наружной резьбой 316 из нержавеющей стали.Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N). Размер (-а): 3

    Производитель: Flomatic Corporation

    Модель: 82S6VFD

  • Обратный клапан палаты

    Максимальное давление: 600 фунтов на квадратный дюйм Максимальная температура: 450F (230C) То же, что и 816, с регулируемой пружиной по выбору. Все обратные клапаны FNPT Y-типа с резьбой из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS.Размер (ы): от 1/4 до 2 дюймов (от 8 до 50 мм)

    Производитель: Flomatic Corporation

    Модель: 816FC

  • Обратный клапан палаты

    Максимальное давление: 600 фунтов на квадратный дюйм Максимальная температура: 450F (230C) Тот же корпус, что и у модели 816, с тяжелой пружиной для более высокого давления срабатывания. Все обратные клапаны типа Y с резьбой FNPT из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS.Размер (ы): 1 дюйм (от 8 до 50 мм)

    Производитель: Flomatic Corporation

    Модель: 816HS

  • Обратный клапан из нержавеющей стали

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 400F (200C) Корпус обратного клапана с резьбой из нержавеющей стали 316. Пружина из нержавеющей стали, тарелка и уплотнение VITON. Чтобы заказать с разрывной заглушкой, добавьте «plg» в конец номера детали для 3 «-10» и добавьте 100 долларов США к прейскурантной цене клапана.Чтобы заказать композитную разрывную заглушку, добавьте «pplg» в конце номера детали и 75,00 долларов США к прейскурантной цене клапана. Размер (ы): от 1 до 10 дюймов (от 25 до 250 мм)

    Производитель: Flomatic Corporation

    Модель: 80S6

  • Обратный клапан из нержавеющей стали

    Обратные клапаны из нержавеющей стали

    – для использования с регулируемым расходом (насосы с ЧРП) Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком с канавкой, называемые Certa-Lok.Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N). Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту. Размер (ы): от 2 до 8 дюймов (от 50 до 200 мм)

    Производитель: Flomatic Corporation

    Модель: 80S6CLVFD

  • Обратный клапан из нержавеющей стали

    Обратные клапаны из нержавеющей стали – для использования с регулируемым расходом (насосы с ЧРП) Размер (-а): от 2 до 8 дюймов.(От 50 до 200 мм) Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 400F (200C) Корпус из высокопрочной нержавеющей стали 316 с внутренними компонентами, устойчивыми к коррозии. Включает НИТРИЛОВОЕ (Buna-N) уплотнение, пружину из нержавеющей стали, тарелку. Предназначен для вертикального или горизонтального применения. Запатентованная пружинная тарельчатая система является революционной для индустрии водяных скважин и насосов с ЧРП.

    Производитель: Flomatic Corporation

    Модель: 80S6VFD

  • Обратный клапан из нержавеющей стали

    Обратные клапаны из нержавеющей стали

    – для использования с регулируемым расходом (насосы с ЧРП) Размер (ы): от 2 до 6 дюймов.Максимальное давление: 400 фунтов на квадратный дюйм: Максимальная температура: 400F Корпус из высокопрочной нержавеющей стали 316 с внутренними компонентами, устойчивыми к коррозии. Имеет нитрильное (Buna-N) уплотнение, пружину из нержавеющей стали, шток и тарелку / направляющую для пара из ковкого чугуна. Предназначен для вертикального или горизонтального применения. Запатентованная пружинная тарельчатая система является революционной для индустрии водяных скважин и насосов с ЧРП. Проконсультируйтесь с заводом по вопросам наличия.

    Производитель: Flomatic Corporation

    Модель: 80MS6VFD

  • Обратный клапан из нержавеющей стали

    Обратные клапаны из нержавеющей стали

    – для использования с регулируемым расходом (насосы с ЧРП) Размер (-а): от 2 до 8 дюймов.(От 50 до 200 мм) Описание: Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком канавки на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N).Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту.

    Производитель: Flomatic Corporation

    Модель: 80S6MCLVFD

  • Обратный клапан из нержавеющей стали

    Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Корпус из нержавеющей стали отлит из нержавеющей стали 303. Этот клапан имеет шестигранную форму для облегчения завинчивания, имеет невращающуюся тарелку из ацеталя, НИТРИЛОВОЕ (Buna-N) уплотнение и пружину из нержавеющей стали.Имеет сверхдлинную резьбу для специальных труб из ПВХ с раструбом. Размер (ы): от 1 до 1 1/4 дюйма (от 25 до 32 мм) Описание: Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком канавки на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N).Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту.

    Производитель: Flomatic Corporation

    Модель: 100XLSS

  • Обратный клапан из нержавеющей стали

    Максимальное давление: 200 фунтов на квадратный дюйм: ANSI 125, 400 фунтов на квадратный дюйм: ANSI 250 Максимальная температура: 180F (80C) Новый запатентованный дизайн. Корпус из нержавеющей стали 316.Межфланцевое соединение ANSI 125/250. Посадка металл к металлу. Примечание: резиновое уплотнение Для модели 888S6 добавьте R в конце номера детали и 10%. Размер (ы): от 2 до 8 дюймов (от 50 до 200 мм) Описание: Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком канавки на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца.Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N). Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту.

    Производитель: Flomatic Corporation

    Модель: 888S6

  • Обратный клапан из нержавеющей стали

    Максимальное давление: 200 фунтов на квадратный дюйм: ANSI 125, 400 фунтов на квадратный дюйм: ANSI 250 Максимальная температура: 180F (80C) Новый запатентованный дизайн.Корпус из нержавеющей стали 316. Межфланцевое соединение ANSI 125/250. Посадка металл к металлу. Примечание: резиновое уплотнение Для модели 888S6 добавьте R в конце номера детали и 10%. Размер (ы): от 2 до 8 дюймов (от 50 до 200 мм) Описание: Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком канавки на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца.Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N). Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту.

    Производитель: Flomatic Corporation

    Модель: 888S6R

  • Межфланцевый обратный клапан

    Макс.давление: только посадка металл к металлу Temp Max: только посадка металл к металлу 812X: 580 фунтов на квадратный дюйм / 40 бар 812X: 660F / 350C ОБРАТНЫЙ КЛАПАН В СТАЛЬНОМ СТИЛЕ – вся нержавеющая сталь 316, межфланцевое соединение ANSI 150/300.Посадка металл к металлу. 1 1/2 “-8” доступны с сиденьем NITRILE (Buna-N) или VITON, добавьте 10% к прейскуранту. Размер (ы): от 1/2 до 8 дюймов (от 15 до 200 мм) Описание: Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком канавки на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца.Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N). Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту.

    Производитель: Flomatic Corporation

    Модель: 812X

  • Регулирующий клапан

    Корпус из стали 316SS с тарельчатым клапаном из делрина и уплотнением из бутадиен-нитрильного каучука. Резьбовое соединение “мама” x “мама”.Максимальная температура: 180 F (82 C) Максимальное давление: 400 фунтов на квадратный дюйм Размер (ы): от 3/8 до 1/2 дюйма (от 10 до 15 мм) Описание: Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком канавки на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N).Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту.

    Производитель: Flomatic Corporation

    Модель: CV80SS

Пластиковые обратные клапаны
  • Пластиковый обратный клапан

    Максимальное давление: 150 фунтов на квадратный дюйм Максимальная температура: 200F (90C) Модель 297D представляет собой корпус из ацеталя.Конструкция с резьбой “мама-мама”. Включает уплотнение VITON, тарелку из нейлона 11 и пружину из нержавеющей стали. Модель 290P представляет собой корпус и тарелку из полипропилена с пружиной из нержавеющей стали и уплотнением VITON. Размер (ы): от 3/8 до 3/4 дюйма (от 10 до 20 мм) Описание: Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком канавки на выпускном конце и резьбу с наружной резьбой для входного соединения.Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N). Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту.

    Производитель: Flomatic Corporation

    Модель: 297D

  • Пластиковый обратный клапан

    Максимальное давление: 150 фунтов на квадратный дюйм Максимальная температура: 200F (90C) Модель 297D представляет собой корпус из ацеталя.Конструкция с резьбой “мама-мама”. Включает уплотнение VITON, тарелку из нейлона 11 и пружину из нержавеющей стали. Модель 290P представляет собой корпус и тарелку из полипропилена с пружиной из нержавеющей стали и уплотнением VITON. Размер (ы): от 3/8 до 3/4 дюйма (от 10 до 20 мм) Описание: Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком канавки на выпускном конце и резьбу с наружной резьбой для входного соединения.Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N). Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту.

    Производитель: Flomatic Corporation

    Модель: 290P

  • Пластиковый обратный клапан

    Максимальное давление: 150 фунтов на квадратный дюйм Максимальная температура: 150F (80C) Корпус и направляющая из неагрессивного ацеталя.Вставьте соединение. Имеет уплотнение из нитрила (Buna-N) и пружину из нержавеющей стали. Размер (-а): от 3/8 до 1 Описание: Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком канавки на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N).Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту.

    Производитель: Flomatic Corporation

    Модель: 901

  • Пластиковый обратный клапан

    Максимальное давление: 300 фунтов на квадратный дюйм Максимальная температура: 150F (51C) Высокопрочный корпус Noryl GTX 830 с НИТРИЛОВЫМ (Buna-N) уплотнением и полипропиленовой втулкой.Резьбовое соединение “папа” x “мама”. Размер (-а): от 1 до 1 1/4 Описание: Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком канавки на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N).Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту.

    Производитель: Flomatic Corporation

    Модель: 100MP

Автоматические сливные клапаны
  • Автоматический сливной клапан

    Максимальное давление: 27 бар (400 фунтов на кв. Дюйм) Максимальная температура: 180F (80C) Этот 1 клапан доступен из нержавеющей стали и ПВХ.Все внутренние детали изготовлены из композитного материала, с диском из нержавеющей стали и упругим седлом. Примечание: стандартная пружина 10 фунтов на квадратный дюйм, опция 5 фунтов на квадратный дюйм. Добавьте «X» в конце номера детали для этой опции. Описание: Запатентованные и другие патенты находятся на рассмотрении Максимальное давление: 400 фунтов на квадратный дюйм Максимальная температура: 180F (80C) Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком канавки на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца.Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N). Чтобы заказать с разрывной заглушкой (2 “-8”), добавьте “PLG” к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конец номера детали за 75 долларов США к прейскуранту.

    Производитель: Flomatic Corporation

    Модель: 70 Auto Drain

Запорные клапаны
  • Защитный клапан

    * Максимальная температура: 800F (400C) * Максимальное давление: 600 фунтов на квадратный дюйм 16 ФИЛЬТР – Корпус из нержавеющей стали 316, резьбовой фильтр FNPT Y-типа.Стандартные сменные сита с размером ячеек 20 ячеек, дополнительные сита с ячейками 40, 60, 80 и 100 ячеек (подходят для ячеек 20 ячеек) Класс ASME 600. Стандартная сетка 20, если опция – 40, 60, 80 или 100, добавьте в конец номера детали: 40 меш = 040 до конца номера детали 60 Mesh = 060 до конца номера детали 80 Mesh = 080 до конца номера детали 100 меш = 100 до конца номера детали X в части № ниже 1 для нержавеющей стали и 2 для углерода Размер (ы): от 1/4 до 2 дюймов (от 8 до 50 мм)

    Производитель: Flomatic Corporation

    Модель

    : сетчатые фильтры из нержавеющей стали с резьбой 16

  • Защитный клапан

    * Максимальная температура: 800F (400C) * Максимальное давление: 600 фунтов на квадратный дюйм 16FL ФИЛЬТР – Корпус из нержавеющей стали 316, фланцевый с внутренним сетчатым фильтром 316SS.Стандартные сменные сита с размером ячеек 20 ячеек, дополнительные сита с ячейками 40, 60, 80 и 100 ячеек (подходят внутрь сита с ячейками 20). Класс ASME 150. Стандартная сетка 20, если опция – 40, 60, 80 или 100, добавьте в конец номера детали: 40 меш = 040 до конца номера детали 60 Mesh = 060 до конца номера детали 80 Mesh = 080 до конца номера детали 100 меш = 100 до конца номера детали X в части № ниже 1 для нержавеющей стали и 2 для углерода Размер (ы): от 1 до 2 дюймов

    Производитель: Flomatic Corporation

    Модель: Фланцевые сетчатые фильтры из нержавеющей стали 16FL

  • Защитный клапан

    Максимальное давление: 600 фунтов на квадратный дюйм Максимальная температура: 450F (230C) Тот же корпус, что и у модели 816, с тяжелой пружиной для более высокого давления срабатывания.Все обратные клапаны типа Y с резьбой FNPT из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS. Размер (ы): 1 дюйм (от 8 до 50 мм)

    Производитель: Flomatic Corporation

    Модель: 816HS

  • Обратный клапан палаты

    Максимальное давление: 600 фунтов на квадратный дюйм Максимальная температура: 450F (230C) То же, что и 816, с регулируемой пружиной по выбору. Все обратные клапаны FNPT Y-типа с резьбой из нержавеющей стали 316.Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS. Размер (ы): от 1/4 до 2 дюймов (от 8 до 50 мм)

    Производитель: Flomatic Corporation

    Модель: 816FC

  • Обратный клапан палаты

    Максимальное давление: 600 фунтов на квадратный дюйм Максимальная температура: 450F (230C) Фланцевый обратный клапан Y-типа из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS.Размер (ы): от 1 до 2 дюймов (от 25 до 100 мм)

    Производитель: Flomatic Corporation

    Модель: 816FL

  • Обратный клапан палаты

    Максимальное давление: 600 фунтов на квадратный дюйм * Максимальная температура: 450F (230C) * Все обратные клапаны FNPT Y-типа с резьбой из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS. Размер (ы): от 1/4 до 2 дюймов (от 8 до 50 мм)

    Производитель: Flomatic Corporation

    Модель: 816

Обратные клапаны из углеродистой стали
  • Обратный клапан из углеродистой стали

    Максимальное давление: 450 фунтов на квадратный дюйм Максимальная температура: 200F Корпус клапана с резьбой из углеродистой стали (с эпоксидным покрытием NSF 61) и все внутренние детали из нержавеющей стали 316.Нитрил-нейлоновое уплотнение имеет небольшой наружный диаметр корпуса. Размер (-а): от 2 до 8

    Производитель: Flomatic Corporation

    Модель: 80SL

  • Обратный клапан из углеродистой стали

    Обратные клапаны из углеродистой стали – для использования с регулируемым расходом (насосы с ЧРП) Размер (-а): 2 3/8 Максимальное давление корпуса: 4400 фунтов на квадратный дюйм (трубопровод API J55) Максимальная температура: 180F Короткое входное отверстие с наружной резьбой из углеродистой стали x длинное выходное отверстие с внутренней резьбойСедло металл по металлу с пружиной из нержавеющей стали и штоком с 8-ми или 8-ми круглыми короткими резьбами.

    Производитель: Flomatic Corporation

    Модель: 80MDW-VFD

пружинный обратный клапан – бесшумный обратный клапан

Обратные клапаны с поворотным механизмом являются наиболее распространенными обратными клапанами в любой отрасли. Они часто являются недорогим решением и могут работать во многих приложениях с горизонтальным потоком. Однако важно понимать разницу между поворотным обратным клапаном и пружинным обратным клапаном.В этой статье мы рассмотрим некоторые основные различия между этими двумя типами встроенных обратных клапанов. Мы также обсудим некоторые преимущества использования пружинного обратного клапана по сравнению с поворотным обратным клапаном.

1. Одно различие между этими типами обратных клапанов состоит в том, что они позволяют и предотвращают поток. В поворотном обратном клапане используется заслонка, которая «откидывается» от седла, чтобы позволить прямой поток, а затем поворачивается обратно на седло, когда поток останавливается. Напротив, подпружиненный обратный клапан включает в себя пружину, которая помогает закрывать клапан.Узнайте больше о пружинных обратных клапанах!

2. Поворотные обратные клапаны ограничены в ориентации, в которой они могут быть установлены. Поворотные обратные клапаны можно устанавливать только в приложениях с горизонтальным потоком, что значительно ограничивает ориентацию установки. Хотя поворотные обратные клапаны действительно обеспечивают большую пропускную способность, они не всегда подходят для существующих конфигураций трубопроводов. С другой стороны, подпружиненные обратные клапаны могут быть установлены в любом направлении потока с правильным выбором пружины. Поэтому, если у вас технологический блок, сложное пространство со сложными размерами или даже уникальное направление трубопровода, выберите клапан с правильной настройкой пружины (a.k. давление срабатывания пружины). Этот тип обратного клапана открывает больше возможностей для поиска правильного решения для вашего конкретного приложения управления потоком.

3. Подпружиненный обратный клапан поможет свести к минимуму воздействие гидроудара, а поворотный обратный клапан может усугубить проблему. Любые гидроудары, присутствующие в системе трубопроводов, потенциально могут быть усилены поворотным обратным клапаном. Пружинные обратные клапаны считаются «бесшумными обратными клапанами», поскольку в них используется пружина, которая помогает тарельчатому клапану закрывать обратный клапан до реверсирования потока жидкости.Ниже приведен базовый пример, объясняющий концепцию гидроудара.

В приложении, где у вас есть линия с водой и обратный клапан. За этим обратным клапаном находится шаровой клапан на четверть оборота с рычажной ручкой. Допустим, течет вода, и кто-то резко закрывает шаровой кран на четверть оборота. Это может вызвать волну давления, протекающую по трубопроводу – это так называемый гидравлический удар. В частности, с поворотным обратным клапаном заслонка на этом клапане будет открыта до тех пор, пока волна давления не вернется обратно к поворотному клапану.Волна давления может вызвать захлопывание заслонки и вызвать чрезмерный износ поворотного обратного клапана и других компонентов системы трубопроводов. И наоборот, подпружиненный обратный клапан поможет свести к минимуму, а в некоторых случаях исключить последствия гидроудара, потому что пружина в пружинном обратном клапане закрывается до того, как туда попадет волна давления.

Мы надеемся, что это устранит любую путаницу, которая может возникнуть у вас по поводу различий между этими разными типами обратных клапанов, и что вы узнали о преимуществах, предлагаемых пружинными обратными клапанами.Все клапаны, производимые компанией Check-All Valve, представляют собой линейные подпружиненные обратные клапаны тарельчатого типа. Наши опытные сотрудники ответят на любые ваши вопросы. Используйте комментарии, чтобы задавать вопросы или отмечать нас в социальных сетях. Следите за нашей следующей статьей!

Подпружиненные обратные клапаны, бесшумные обратные клапаны

Главная » Что такое подпружиненный обратный клапан?

Подпружиненный обратный клапан включает в себя пружину, которая помогает закрывать обратный клапан. Они предназначены для закрытия до реверсирования потока жидкости.Предотвращение обратного потока исключает гидравлический удар, также известный как гидравлический удар. Гидравлический удар является результатом внезапной остановки потока жидкости в технологической системе. Все клапаны производства Check-All представляют собой встроенные обратные клапаны. Мы предлагаем различные материалы седла и давление срабатывания пружины, чтобы удовлетворить все ваши потребности.

Пожалуйста, обратитесь к списку ниже, чтобы найти желаемый стиль.

Вафля

Санитарный

Сварка

Резьбовой

Трубка

Вставлять

Размещен

Мини

Обычай

Вафля

Тип F1, F6, FP

Обратный клапан с фланцевой вставкой может быть установлен в любое фланцевое соединение ANSI класса 150, 300 или 600 в системе, горизонтально или вертикально, без необходимости изменения существующей трубы.Просто раздвиньте фланцевое соединение, вставьте клапан и затяните болты. Подробнее

Style WV

Обратный клапан с бесфланцевой вставкой имеет «вставной» корпус, который помещается внутри круга болтов между двумя сопрягаемыми фланцами ANSI. Быстрая и простая установка и снятие жестких трубопроводов. Многие клапаны этой серии соответствуют требованиям API 594. Просмотреть больше

LP

Обратный клапан с футерованной трубной вставкой предназначен для установки между двумя фланцами в большинстве систем с футеровкой труб.Никаких прокладок не требуется, просто раздвиньте фланцы, отцентрируйте клапан и закрепите фланец болтами. Посмотреть больше

Санитарный

Style SC

Обратный клапан с санитарным картриджем – это обратный клапан из нержавеющей стали 316, предназначенный для использования в новых или существующих санитарных системах.Конструкция SCV обеспечивает уплотнение внутреннего диаметра санитарных втулок со сменными уплотнениями для пищевых продуктов. Подробнее

Style 3S

Санитарный обратный клапан 3-A представляет собой обратный клапан из нержавеющей стали 316 / 316L для использования в новых или существующих санитарных системах. Компактная конструкция 3S помещается внутри одного набора манжет из материалов, указанных в спецификации 3-A (стандарт – EPDM), и не требует дополнительного места в линии. Клапан легко разбирается, запасные части доступны.Подробнее


Стиль CB, TC

Санитарный вставной обратный клапан представляет собой полностью фторполимерный (PTFE / FEP / PFA) обратный клапан с пружиной из нержавеющей стали 316 (которая может быть инкапсулирована FEP) для использования в новых или существующих санитарных системах. Клапан предназначен для установки в фитинги с концевым зажимом с канавками и заменяет прокладку, обычно используемую с этими фитингами. Посмотреть больше

Сварка

Style US Универсальный обратный клапан для сварки внахлест

Универсальный обратный клапан для сварки внахлест разработан для использования там, где требуются сварные соединения.Корпус UN-SW обеспечивает минимальный перепад давления при использовании легкой пружины. Подробнее


Тип B4

Обратный клапан для стыковой сварки разработан для использования там, где требуются сварные соединения. Он изготовлен из прутка с концами под приварку в соответствии с ASME / ANSI B16.25 для труб сортамента 40. Просмотреть еще

Резьбовой

Стили U3 и U1

Универсальный обратный клапан низкого (до 3000 фунтов на кв. Дюйм) и высокого (до 10000 фунтов на кв. Дюйм) давления имеет цельную конструкцию корпуса, изготовленную из пруткового материала.Эти экономичные клапаны рассчитаны на максимальный расход при минимальном падении давления. Просмотреть еще U3 или Просмотреть еще U1.

Тип CN

Обратный клапан соединителя разработан для использования там, где требуется наружная трубная резьба. Конструкция корпуса шестигранного ниппеля или соединителя упрощает установку в качестве обратного клапана, вакуумного прерывателя или предохранительного клапана низкого давления. Подробнее

Тип BU

Обратный клапан с втулкой компактно размещен в обычной переходной муфте.Его размер позволяет использовать его в качестве прерывателя вакуума или предохранительного клапана низкого давления. Подробнее

Типы M1 – M8 Клапан M3 003

Мини-обратный клапан представляет собой обратный клапан, состоящий из трех частей. MCV разработан для работы с небольшими трубами и / или насосно-компрессорными трубами. Его трехкомпонентная конструкция позволяет использовать множество различных торцевых соединений с NPT на обоих концах или с NPT на одном конце и трубкой на другом. Посмотреть больше

Трубка

Style TV

Обратный клапан для трубок представляет собой трехкомпонентный обратный клапан, предназначенный для использования с прямой металлической трубкой.TCV поставляется в комплекте с обжимными кольцами и гайками для соединений компрессионных труб. Корпус TCV обеспечивает минимальное падение давления при использовании легкой настройки пружины. Подробнее

Style TF

Обратный клапан с развальцовкой трубок представляет собой трехкомпонентный обратный клапан с развальцованными концами 37 o , которые соответствуют гидравлическим стандартам J. I. C. и SAE. Конструкция корпуса позволяет минимизировать падение давления при использовании легкой пружины.Посмотреть больше

Вставлять

Стиль 3S

Санитарный обратный клапан 3-A представляет собой обратный клапан из нержавеющей стали 316 / 316L для использования в новых или существующих санитарных системах. Компактная конструкция 3S помещается внутри одного набора манжет из материалов, указанных в спецификации 3-A (стандарт – EPDM), и не требует дополнительного места в линии.Клапан легко разбирается, запасные части доступны. Подробнее

Тип F1, F6, FP


Фланцевый обратный клапан может быть установлен с любым фланцем ANSI класса 150, 300 или 600 соединение в системе, горизонтальное или вертикальное, без необходимости изменения существующей трубы. Просто раздвиньте фланцевое соединение, вставьте клапан и затяните болты.Подробнее

Style SC

Обратный клапан с санитарным картриджем – это обратный клапан из нержавеющей стали 316 для использования в новых или существующих санитарных системах. Конструкция SCV обеспечивает уплотнение внутреннего диаметра санитарных втулок со сменными уплотнениями для пищевых продуктов. Подробнее

Style UV

Вставной обратный клапан Union разработан для установки в большинство соединений с заземляющими соединениями.Это самый простой и экономичный способ установки обратного клапана в систему. Подробнее

Стиль SI

Прямой вставной обратный клапан – это обратный клапан без резьбы, предназначенный для использования в любой полости, где требуется обратный клапан. темы не желательны. Подробнее

Стиль WV

Бесфланцевый обратный клапан имеет «вставной» корпус, который помещается внутри круга болтов между двумя сопрягаемыми фланцами ANSI.Быстрая и простая установка и снятие жестких трубопроводов. Многие клапаны этой серии соответствуют требованиям API 594. Подробнее

LP

Обратный клапан со вставной трубкой с футеровкой предназначен для установки между двумя фланцами на большинстве систем труб с футеровкой. Никаких прокладок не требуется, просто раздвиньте фланцы, отцентрируйте клапан и закрепите фланцы болтами. Посмотреть больше

Размещен

Style B4

Обратный клапан для стыковой сварки разработан для использования там, где требуются сварные соединения.Он изготовлен из прутка с концами под приварку в соответствии с ASME / ANSI B16.25 для труб сортамента 40. Подробнее

Style HV

Горизонтальный / вертикальный фланцевый и просверленный клапан представляет собой цельный клапан с литым корпусом класса ANSI / ASME B16.5 150 фланцевых концов. Он доступен только в ANSI 150. Эти клапаны предназначены для использования с сопряженными фланцами ANSI класса 150 для обеспечения максимального расхода при минимальном падении давления.Подробнее

Тип HT

Горизонтальный / вертикальный обратный клапан с фланцевым и просверленным фторполимерным покрытием (ПТФЭ) представляет собой цельный клапан с литым корпусом с ANSI / ASME B16.5 Фланцевые концы класса 150. Он имеет сплошную цельную футеровку из ПТФЭ, которая выступает над выступом на поверхности фланца и служит прокладкой. Все смачиваемые части изготовлены из фторполимера (PTFE / FEP / PFA), включая пружину из нержавеющей стали, заключенную в оболочку из FEP.Подробнее

Стиль US

Универсальный обратный клапан для сварки внахлест разработан для использования там, где требуются сварные соединения. Корпус UN-SW обеспечивает минимальный перепад давления при использовании легкой пружины. Подробнее

Стили U3 и U1

Универсальные обратные клапаны низкого (до 3000 фунтов на кв. Дюйм) и высокого (до 10000 фунтов на кв. Дюйм) имеют цельную конструкцию корпуса, изготовленную из Пруток.Эти экономичные клапаны рассчитаны на максимальный расход при минимальном падении давления. Просмотреть еще U3 или Просмотреть еще U1.

Мини

Типы M1 – M8

Клапан M3 003

Мини-обратный клапан представляет собой обратный клапан, состоящий из трех частей.MCV разработан для работы с небольшими трубами и / или насосно-компрессорными трубами. Его трехкомпонентная конструкция позволяет использовать множество различных торцевых соединений с NPT на обоих концах или с NPT на одном конце и трубкой на другом. Посмотреть еще

Обычай

Тип CAV

Обратные клапаны серии CAV не входят в каталог, а, скорее, спроектированы по индивидуальному заказу и адаптированы к конкретным соединениям или конфигурациям клапана.Если у вас есть обратный клапан, в котором элементы нашего стандартного каталога не совсем соответствуют тому, что вы ищете, свяжитесь с нашим отделом продаж, чтобы обсудить ваши конкретные потребности. Посмотреть больше

Spears PVC Spring Обратный клапан 3 “S1580-30 Гнездо # SPRS158030

Spears Utility Swing Check и вспомогательная пружинная проверка с помощью пружины Клапаны представляют собой компактный высокопроизводительный обратный клапан для ландшафта. И ирригация, бассейн и спа, аквакультура, OEM и многие другие целевые приложения.Эти не требующие обслуживания герметичные агрегаты имеют Долговечные седла из эластомера EPDM с утяжеленным диском для полного потока с минимальное ограничение и принудительное отключение. С помощью пружины «Весна» Модель Check »включает в себя пружину избыточного давления для облегчения закрытие клапана без захлопывания. Изготовлен из белого ПВХ или прозрачного ПВХ Материал с концевыми соединениями типа Socket, Threaded или SR. Имеется в наличии в IPS размерах от 1/2 до 8 дюймов для поворотных обратных клапанов и От 1/2 до 4 дюймов для пружинных обратных клапанов.

Поворотные обратные клапаны предназначены для горизонтальной установки, но могут быть установлен только в вертикальном положении с восходящим потоком. Обратные клапаны ДОЛЖНЫ быть установлен так, чтобы стрелка ПОТОКА клапана была направлена ​​в направлении поток. Не устанавливайте клапан вверх дном. Скорость потока не должна превышать 5 футов / сек. Минимальное давление открытия менее 0,5 фунтов на кв. Дюйм.

Особенности белого поворотного обратного клапана Spears из ПВХ

  • Вариант модели с подпружиненной пружиной для принудительного закрытия.
  • Химический и коррозионно-стойкий ПВХ белый.
  • Отсутствие металлических частей на поворотной проверке.
  • Необслуживаемый герметичный блок в компактной конструкции, экономящей место.
  • Разработан для максимального расхода, быстрого реагирования и принудительной отсечки.
  • Долговечное седло из высококачественного EPDM с утяжеленным диском.
  • Размеры 1/2 “-8” Номинальное давление до 150 фунтов на кв. Дюйм при 73 ° F при полном потоке (открытом) и 75 фунтов на квадратный дюйм
  • Подходит для горизонтальной или вертикальной установки с восходящим потоком и Вакуумный сервис.
  • Сертификат NSF для использования с питьевой водой.
  • Сборка без силикона.
Не для использования со сжатым воздухом или газом

ВНИМАНИЕ: Рак и вред репродуктивной системе – www.P65Warnings.ca.gov

Обратные клапаны: как они работают и какие бывают основные типы?

Для обеспечения потока среды в одном направлении используются обратные клапаны.У них есть одно входное отверстие и одно выходное отверстие, и для правильной работы их необходимо использовать в правильной ориентации. Поскольку они пропускают поток только в одном направлении, их также называют «обратными» или «односторонними» клапанами.

Поскольку они пропускают поток только в одном направлении, они предотвращают обратный поток за счет использования пружины или противодавления для закрытия клапана, поэтому они не требуют участия пользователя. Они часто используются в приложениях, в которых не может быть обратного потока из-за возможности повреждения оборудования обратным потоком или загрязнения восходящего потока мультимедиа.

Функциональность

Обратным клапанам для правильной работы требуется перепад давления. Поток движется от высокого давления к низкому. Следовательно, если высокое давление находится на впускной стороне обратного клапана, оно будет проходить через обратный клапан должным образом.

Рис. 1. Прямой обратный клапан. Изображение предоставлено: tameson.co.uk

Перепад давления должен быть достаточно высоким для открытия клапана, что называется «давлением открытия». Это давление зависит от размера и конструкции обратного клапана.Когда давление на входе больше не превышает давление на выходе (противодавление) или давление открытия, клапан закрывается.

В зависимости от конструкции клапана для закрытия отверстия используются разные методы, заключающиеся в использовании пружин, конической формы с шаром или просто использования давления обратного потока. Ориентация для установки имеет решающее значение, поскольку они являются односторонними клапанами. Обычно стрелка указывает на правильную ориентацию потока.

Общие типы обратных клапанов

Конструкция обратного клапана влияет на то, как он открывается и закрывается.Самый распространенный обратный клапан – это подпружиненный прямой обратный клапан. Другими распространенными типами являются Y-образный обратный клапан, шаровой обратный клапан, поворотный обратный клапан, а также специальные конструкции, такие как обратный клапан. Существуют дополнительные специально разработанные обратные клапаны, такие как гибкие диафрагмы, утконос, обратный клапан и т. Д., Но они используются для определенных приложений.

Пружинный обратный клапан на линии

На рис. 1 показан пример подпружиненного обратного клапана в линию. Их легко понять и установить, и они широко используются благодаря своей долговечности и надежности.Когда давление на входе выше давления открытия, клапан открывает клапан, толкая диск назад и преодолевая силу пружины.

Когда давление на входе падает ниже давления открытия или возникает обратный поток, пружина заставляет диск закрывать отверстие. Единственный недостаток заключается в том, что если клапан требует осмотра или технического обслуживания, клапан необходимо полностью снимать с линии.

Y-обратный клапан

Рисунок 2: Y-образный обратный клапан.Изображение предоставлено: tameson.co.uk

Обратный клапан Y обычно также подпружинен. Однако, как вы можете видеть на рисунке 2, они имеют форму буквы «y». Они работают так же, как подпружиненный обратный клапан, но пружина и отверстие расположены под углом. Это позволяет пользователю проверять и обслуживать движущиеся компоненты клапана, не снимая его полностью с линии. Однако они занимают дополнительное место для установки.

Шаровой обратный клапан

Шаровой обратный клапан имеет внутреннюю коническую коническую форму для уплотнительного седла и шара.Мяч может быть подпружиненным или свободно плавающим.

Применяется та же концепция встроенного обратного клапана, поскольку, когда давление на входе выше давления открытия, клапан открывает. Он отталкивает шар от седла уплотнения и позволяет среде протекать через него. Когда возникает противодавление, он перемещает шар обратно к уплотнению седла (с помощью пружины, если она предусмотрена).

Поворотный обратный клапан

В поворотном обратном клапане не используется пружина, вместо этого диск находится на шарнире (подобно двери).По мере того, как среда течет из впускного отверстия, она толкает шарнир диска, позволяя среде протекать через него. Противодавление закрывает петлю. Ориентация установки имеет решающее значение из-за того, как сила тяжести может повлиять на диск на шарнире.

Рисунок 3: Приемный клапан с сетчатым фильтром на входе. Изображение предоставлено: tameson.co.uk

Нижний клапан

Обратный клапан – это обратный клапан, который обычно устанавливается в нижней части всасывающей линии насоса. Используя их с линией всасывания насоса, они служат двум основным целям.

Во-первых, он поддерживает заливку насоса, не позволяя давлению (среде) выходить обратно через клапан.

Во-вторых, он предотвращает перекачку среды обратно из более высокого положения в более низкий резервуар. В донных клапанах часто используется входной сетчатый фильтр, предотвращающий попадание мусора.

Критерии выбора

Обратные клапаны очень часто используются, и их легко настроить. Если обратный поток повредит оборудование или вызовет загрязнение, обратный клапан – отличное решение.Основные критерии отбора:

1. Тип конструкции: В зависимости от среды и области применения определенные типы обратных клапанов имеют преимущества благодаря своей конструкции.

2. Подключение: Убедитесь, что обратный клапан имеет правильный размер для установки.

3. Размер: Размер влияет на давление и расход, с которыми может справиться клапан, поэтому убедитесь, что он соответствует техническим характеристикам вашего приложения.

Добавить комментарий

Ваш адрес email не будет опубликован.
