Tecofi Клапан обратный шаровой фланцевый, корпус нержавеющая сталь, витон (FPM), PN10 DN 100

Главная страница Каталог Запорно-регулирующая арматура&nbsp(583) Промышленная запорно-регулирующая арматура&nbsp(854) Клапаны и Фильтры&nbsp(554) Шаровые обратные клапаны&nbsp(31)

Описание

Артикул: CBL6240-0100

371 291. 68₽

цена за штуку

Быстрый заказ

Наличие на складах:
Офис — Краснодар	Под заказ
Склад в Видном	Под заказ
Склад в Мытищах	Под заказ

Возможен самовывоз

Доставка

Бренд:

Серия товара:

Шаровые обратные клапаны

Родина бренда:

Франция

Описание

Клапан обратный CBL6240 Tecofi – трубопроводная арматура предназначенная для предотвращения обратного течения среды в системе. При изменении направления потока клапан герметично перекрывает трубопровод. Стрелка на корпусе клапана указывает направление движения среды.

Фланцевый клапан CBL6240 Tecofi шарового типа (запорным элементом является шар) закрывается под действием силы тяжести. Данные клапаны имеют горизонтальное и вертикальное рабочее положение при восходящем потоке и только вертикальное при нисходящем. Клапан надежен, бесшумен, не создаёт сопротивления и гидравлического удара.

Корпус CBL6240 выполнен из нержавеющей стали. Клапан поставляется диаметров присоединения от 50 до 350 мм. Предназначен для использования в насосных, водораспределительных системах и системах водоснабжения и канализации, а также с вязкими средами при температуре не выше 90°С. Максимальное рабочее давление клапана зависит от диаметра и может достигать 10 или 16 бар.

Основные преимущества обратных клапанов CBL6240 Tecofi
Широкий диапазон диаметров;
Большой спектр применения;
Высокая антикоррозийная стойкость;
Простота монтажа и эксплуатации;
100% герметичность;
Оптимальное соотношение цена/качество.

Технические характеристики

Наружный блок

Тип

шаровый

Материал корпуса

нержавеющая сталь

Тип присоединения

фланец

Макс. давление, бар

10, 16

Материал уплотнения

нитрил

Диаметры присоединения

50, 65, 80, 100, 125, 150, 200, 250, 300, 350

Макс. рабочая температура, °C

80

Мин. рабочая температура, °C

-10

Описание и фото товара, технические характеристики носят справочный характер и основываются на последних доступных сведениях от производителя. Предложение не является публичной офертой.

Tecofi Клапан обратный шаровой фланцевый, корпус нержавеющая сталь, витон (FPM), PN10 DN 100

Обратные клапаны для систем отопления и водоснабжения

Клапан обратный один из простейших типов запорно-регулирующей арматуры и спектр его применения достаточно широк(обратный клапан для канализации, обратный клапан для воды, клапан обратный канализационный и др. ). В зависимости от конструктивного выполнения обратный клапан относят и к защитному типу трубопроводной арматуры. Обратный клапан представляет собой запорный клапан, который устанавливается на трубопровод для исключения движения потока рабочей среды в номинальному направлении. Необходимо отметить то, что обратный поток среды возникает, обычно, при выключении насоса либо протечке системы трубопроводов. Обратные клапаны по типу конструктивного исполнения разделяются на несколько типов: поворотные, плунжерные, подъемные, шаровые, подъемные и др. По способу крепления клапаны обратные можно разделить на 2 типа: клапан обратный межфланцевый и клапан обратный муфтовый.

Большая часть обратных клапанов может монтироваться на трубопровод в вертикальном и горизонтальном положении, но обязательно с учетом направления потока рабочей среды (направление указывается на клапане стрелкой).

Обратные клапаны могут быть изготовлены из разных материалов: углеродистая сталь, нержавеющая сталь, бронза, чугун и т. д. Цена на обратный клапан любого исполнения представлена в разделе клапан обратный прайс, так что вы можете без труда позвонить и купить обратный клапан в нашей компании по конкурентной цене.

Клапан обратный шаровой фланцевый

 Клапан обратный шаровый используют для защиты трубопровода от обратного потока рабочей среды (в большей степени шаровой клапан используют для предотвращения обратного оттока воды в канализации отсюда и название клапан обратный канализационный). Ограничителем обратного потока в клапане служит шар из стали на который нанесен защитный слой. Клапан обратный шаровой употребляется в системах тепло и водоснабжения, хим и остальных областях производства. Обратный клапан фланцевый шарового типа устанавливается как в вертикальном положении, так и в горизонтальном. При вертикальном положении поток может иметь направление только снизу-вверх. Установка к трубопроводу осуществляется с помощью фланцев. Для четкой работы клапана обратного шарового направление движения среды должно совпадать со стрелкой на корпусе шарового клапана.

Обратный клапан подъемный

Обратны й клапан подъемный – один из разновидностей автоматически срабатывающих предохранительных устр ойств, созданных для предотвр ащения обратного потока среды в системе трубопроводов при снижении давления в них ниже заданного значения. Обратные клапаны имеют в своей конструкции затвор, совершающий возвратно-поступательное движение перпендикулярно направл ению перемещения рабочей среды в системе трубопроводов. Необходимо подчеркнуть то, что подъемные обратные кл апаны, имеющие защитную сеточку на входе и созданные для установки в начале всасывающего трубопровода, именуются приемными клапанами. По способу крепления клапаны обратные подъемные делятся на 2 типа: обратный клапан подъемный резьбовой и обратный клапан подъемный фланцевый.

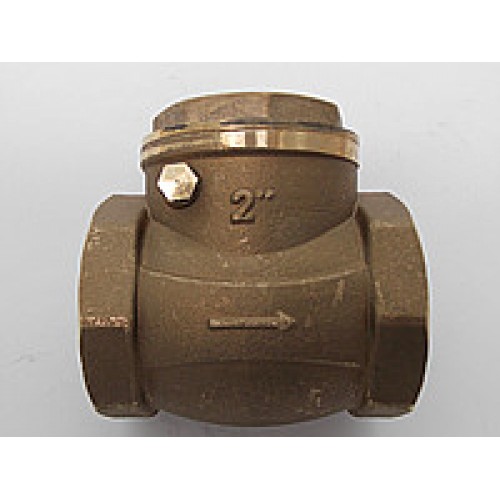

Клапан обратный поворотный фланцевый

Клапаны обратные поворотные имеют в своей конструкции затвор, поворачивающийся вокруг горизонтальной оси, которая располагается выше сердцевины седла клапана. Клапаны обратные поворотные делятся на обыкновенные и безударные. В обычных поворотных клапанах ось вращения диска вынесена за границы проходного отверстия, а в безударных поворотных клапанах – ось пересекает проходное отверстие и размещена немного выше его центра. Клапан обратный поворотный монтируется на трубопроводах лишь в одном положении, совпадающим с направлением движения рабочей среды – со стороны седла корпуса. Клапан применяется в основном для канализации.



Обратный клапан межфланцевый створчатый

Клапан двухстворчатый обратный межфланцевый создан для предотвращения обратного потока рабочей среды в трубопроводе, в прочем для тех же целей служит и одностворчатый, но при этом имеет некоторые отличия в конструкции. Обратный клапан межфланцевый применяется в системах тепло и водоснабжения, пищевой и остальных областях производства. Клапан зажимается между фланцами в системе трубопроводов, а наличие уплотнений на корпусе к лапана позволяет выполнять установку обратного клапана без использования прокладок.



Клапан обратный пружинный

Основное достоинство обратных пружинных клапанов в отличии от подъемных и поворотных состоит в том, что их можно монтировать на трубопроводе в любом положении. И что не маловажно, их гидравлические характеристики от этого совсем не изменяются. Клапан обратный пружинный не имеет трущихся поверхностей, которые подвержены износу, потому он гораздо долговечнее и практичнее поворотных клапанов.



Шаровые обратные клапаны | Tameson.com

Рисунок 1: Обратный клапан

Обратные клапаны представляют собой однонаправленные клапаны, обеспечивающие движение среды только в одном направлении. Существует несколько типов обратных клапанов, которые обеспечивают однонаправленный поток среды, например шаровой, поршневой или дисковый. Шаровой обратный клапан может предотвратить обратный поток различных сред, таких как газ, воздух, пар, пар или линии воды с высокими скоростями потока. В этой статье обсуждаются основные функции обратного клапана с акцентом на работу и установку шарового обратного клапана.

Содержание

• Что такое обратный клапан?
• Как работает обратный клапан?
• Что такое шаровой обратный клапан?
• Материалы
• Технические характеристики шарового обратного клапана
• Как установить шаровой обратный клапан
• Устранение неисправностей шаровых обратных клапанов
• Преимущества шарового обратного клапана
• Области применения шаровых обратных клапанов
• Часто задаваемые вопросы

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ

Что такое обратный клапан?

Обратный клапан — это устройство, которое пропускает поток жидкости только в одном направлении. Они имеют два порта, вход и выход. Поскольку они пропускают среду только в одном направлении, их обычно называют «односторонними клапанами» или «обратными клапанами». Основная цель обратного клапана — предотвратить обратный поток в системе.

Работа обратного клапана зависит от перепада давления. Для открытия требуется более высокое давление на входной стороне клапана, чем на выходной стороне. Клапан закроется, когда давление на стороне выхода выше (или давление на стороне входа недостаточно велико, чтобы держать клапан открытым). В зависимости от типа клапана механизм закрытия отличается. В отличие от других клапанов, для их работы не требуется рукоятка, рычаг, привод или человек.

Как работает обратный клапан?

Чтобы среда проходила через обратный клапан, давление перед ним должно превышать давление срабатывания клапана. Когда давление на входе падает ниже давления открытия, клапан закрывается. Закрытие также может произойти, если давление на входе падает ниже противодавления (поток пытается перейти от выхода к входу).

То, как этот клапан открывается и закрывается, требует, чтобы клапан был ориентирован в правильном направлении при его установке. Если на корпусе клапана нет стрелки, указывающей непосредственно на поток, внимательно осмотрите клапан, чтобы убедиться в правильной установке для предполагаемого направления потока. Узнайте больше, прочитав нашу статью об обратных клапанах!

Что такое шаровой обратный клапан?

В шаровом обратном клапане используется подпружиненный или свободно плавающий шар, который опирается на седло уплотнения для закрытия отверстия клапана. Подпружиненный шаровой обратный клапан показан на рис. 2. Уплотнительное седло имеет коническую форму, чтобы направить шар в седло и создать надежное уплотнение, тем самым останавливая обратный поток. Когда давление жидкости на стороне впуска превышает давление срабатывания, шар смещается со своего места, позволяя жидкости течь (рис. 2, обозначено буквой А). Когда входное давление не превышает давление открытия (давление, необходимое для преодоления усилия пружины) или противодавление, шар закрывается за счет противодавления или пружины, эффективно закрывая отверстие (рис. 2, обозначенное буквой B). Обратный клапан со свободно плавающим шаром разработан без пружины и требует обратного потока или силы тяжести для перемещения шара к седлу для уплотнения.

Рис. 2: Подпружиненный шаровой обратный клапан в открытом положении, пропускающем поток (A), и в закрытом положении, препятствующем обратному потоку (B).

Шаровые обратные клапаны обычно используются в сантехнической промышленности, и эти клапаны предназначены для предотвращения обратного течения воды через системы трубопроводов, водоотливные насосы и водонагреватели. Шаровые обратные клапаны могут быть изготовлены из ПВХ, латуни или нержавеющей стали и других материалов. Шар внутри клапана обычно изготавливается из металла, хотя для увеличения срока службы конструкции могут быть выбраны и другие материалы. Как правило, шаровые краны имеют простые и недорогие металлические детали, хотя также доступны специальные шаровые обратные клапаны. Например, синтетический рубин, который представляет собой твердый и химически стойкий материал, используется для изготовления шара, который можно использовать в насосах высокого давления в области аналитической химии.

Материалы

Шаровые обратные клапаны изготавливаются из различных металлических и неметаллических материалов. Большинство шаровых обратных клапанов имеют шар с резиновым покрытием и металлическим сердечником. При выборе материала учитывайте следующие факторы:

• Рабочая среда: При выборе материалов корпуса следует учитывать теплоту окружающей среды при работе клапана. Латунь является отличным материалом для изготовления корпуса клапана при высоких температурах.
• Срок службы (техническое обслуживание): Учитывайте средний срок службы, предназначенный для клапана, что помогает при анализе объема необходимого обслуживания. Шаровые обратные клапаны из нержавеющей стали обладают высокой устойчивостью к износу, температуре и давлению.
• Среда: Шаровые обратные клапаны из ПВХ являются отличным выбором, если рабочей средой является газ или агрессивная жидкость. Однако эти клапаны имеют более низкое номинальное давление, чем клапаны из латуни и стали. Прочтите нашу статью о химической стойкости материалов для получения дополнительной информации о совместимости материалов клапана с различными используемыми средами.

Характеристики шарового обратного клапана

При выборе шарового обратного клапана учитывайте следующие факторы:

• Падение давления: При выборе шарового обратного клапана важно знать падение давления в системе управления потоком. Изменения давления в системе управляют расходом и, следовательно, работой шарового обратного клапана. Плотность, с которой клапан перекрывается при обратном течении, зависит от обратного перепада давления, когда давление на выходе превышает давление на входе. Для шарового обратного клапана требуется минимальная разница давлений между его входным и выходным портами. Выберите клапан, который соответствует этой потребности, и при выборе клапана учитывайте требования к максимальному давлению.
• Метод управления: В шаровом обратном клапане жидкость течет вперед, но предотвращается обратное течение. Противоток предотвращается за счет веса шара, обратного давления, пружины, а иногда и комбинации этих механизмов. В идеале шаровой обратный клапан должен обеспечивать нулевое сопротивление в прямом направлении и полное сопротивление потоку в обратном направлении.
• Типы соединений : Шаровые обратные клапаны могут иметь различные типы соединений, как описано ниже:
• Фланцевые шаровые обратные клапаны: Эти клапаны имеют фланцы на впускном и выпускном патрубках. Фланец имеет размеры и отверстия в соответствии со стандартами, такими как EN 1092-2. Фланцевые шаровые обратные клапаны используются в сантехнике, пожаротушении, системах отопления, вентиляции и кондиционирования, а также в системах очистки воды и сточных вод.
• Шаровые обратные клапаны с резьбой: Эти клапаны имеют внутреннюю или внешнюю резьбу для впускных и выпускных соединений.
• Шаровые обратные клапаны с компрессионными фитингами: Эти клапаны имеют герметичное трубное соединение без пайки или резьбы.
• Шаровые обратные клапаны со сваркой встык: Эти клапаны имеют соединение под сварку встык для впускных и выпускных отверстий.
• Припаянные шаровые обратные клапаны: Концы этих клапанов припаяны к трубным фитингам. Подробнее читайте в нашей статье о пайке шаровых кранов.

Как установить шаровой обратный клапан

Шаровой обратный клапан можно установить как горизонтально, так и вертикально в трубопроводной системе.

• Проверьте внутреннюю часть клапана и удалите все посторонние частицы.
• Убедитесь, что шар свободно перемещается, оттолкнув его от посадочной поверхности.
• Осмотрите концы клапана и убедитесь, что на них нет выступающих заусенцев или краев, которые могут препятствовать герметизации клапана во время работы.
• Установите клапан в соответствии с направлением потока. Стрелка на клапане указывает направление потока жидкости через клапан.

Поиск и устранение неисправностей шаровых обратных клапанов

Шумная работа шаровых обратных клапанов

Проверьте трубопровод системы на наличие захваченного воздуха, если клапан шумит во время работы. Кроме того, частично открытый клапан может быть очень шумным; в этом случае замените мяч на более легкий.

Шаровые обратные клапаны не обеспечивают требуемый расход

Проверьте клапан на наличие посторонних материалов внутри и тщательно очистите клапан.

Шаровой обратный клапан, обратная утечка

Шаровой обратный клапан должен предотвращать обратный поток жидкости. Если возникает обратный поток, разберите детали клапана и проверьте седло клапана и шар на предмет возможных повреждений.

Преимущества шарового обратного клапана

• Малый размер
• Простота использования
• Недорогой
• Может устанавливаться в линиях как с горизонтальным, так и с вертикальным потоком.
• Выдерживает высокое давление и большие объемы жидкости с различными средами, такими как газ, воздух, пар, пар или вода
• Вращение шара обеспечивает самоочистку клапана
• Доступны сменные кольца седла

Шаровые обратные клапаны

• Спринклерные и трубопроводные системы
• Шаровые обратные клапаны используются для предотвращения обратного потока и предотвращения повторного попадания потенциально загрязненной воды в водопроводные сети.
Шаровые обратные клапаны
• используются в обычных бытовых устройствах, таких как диспенсеры с жидкостными насосами, распылители и дозирующие шприцы.
• Используется в процессе литья под давлением, чтобы проталкивать пластик вперед и не позволять ему соскальзывать назад.

Часто задаваемые вопросы

Какова функция шарового обратного клапана?

Шаровой обратный клапан используется для пропускания жидкости только в одном направлении и предотвращает поток в обратном направлении.

Какие существуют типы обратных клапанов?

Обратные клапаны могут иметь различные механизмы, такие как шар, диафрагма, подъем или поворот для предотвращения обратного потока.

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ

Шаровые обратные клапаны Альфа Лаваль 45BYMP с Y-образным корпусом

Central States Industrial (CSI) предлагает оригинальный санитарный обратный клапан с Y-образным корпусом — шаровой обратный клапан 45BYMP Альфа Лаваль. Этот клапан предотвращает обратный поток для технологических линий из нержавеющей стали. Простая и надежная конструкция обеспечивает долгие годы надежной службы.

Благодаря гигиеничной конструкции и низкому перепаду давления насос 45BYMP уже много лет пользуется доверием. Клапан соответствует санитарным нормам 3-A и может устанавливаться как вертикально, так и горизонтально.

45BYMP имеет право использовать символ 3-A.

Альфа Лаваль является ведущим мировым поставщиком продуктов и решений в ключевых технологических областях теплопередачи, разделения и обработки жидкостей.

45BYMP Шаровой обратный клапан с Y-образным корпусом Купить сейчас

ПРИМЕНЕНИЕ

Шаровой обратный клапан 45BYMP работает в широком диапазоне давлений и расходов. Поскольку уплотняющий обратный шар полностью выходит из технологического потока в открытом состоянии, клапан обеспечивает низкое снижение давления и легко справляется с вязкими жидкостями или жидкостями, содержащими твердые частицы. Модель 45BYMP Альфа Лаваль имеет право носить символ 3-A.

ПРИНЦИП РАБОТЫ

Когда жидкость под нормальным давлением поступает на вход обратного клапана 45BYMP, эластомерный шарик проталкивается вверх в Y-ветвь (зона более низкого давления) клапана. Когда поток жидкости прекращается, давление внутри клапана выравнивается, и шарик возвращается из Y-образного ответвления клапана и упирается в меньший диаметр клапана возле его входа. Если возникает ситуация обратного потока, противодействующее давление жидкости плотно прижимает шар к входному отверстию клапана, предотвращая обратный поток. Клапан работает как в вертикальном, так и в горизонтальном положении.

СТАНДАРТНАЯ КОНСТРУКЦИЯ

Клапан состоит из цельного корпуса из нержавеющей стали с эластомерным шаром (варианты см. в таблице материалов). Y-образная ветвь клапана поддерживает соединение Tri-Clamp® вместе с соответствующим Tri-Clamp, торцевой крышкой и прокладкой NBR. Клапан отполирован внутри и снаружи, чтобы соответствовать санитарным стандартам 3-A или превосходить их.

МАТЕРИАЛЫ

Стальные детали, смачиваемые продуктом	316L
Other Steel Parts	304
Ball	Buna, EPDM, SFY, Nylon (max 140°F)
Gasket	NBR (standard)
Finish	32 Ra (standard)

TECHNICAL DATA

Size	1 1/2 – 3 inch
Connections	Tri-Clamp, weld
Max Product Pressure	200 psi
Min Product Pressure	1 psi
Temperature Range	Based on elastomer choice

DIMENSIONS

45BY-Size-02-Ball, Replacement Balls

Pressure Drop Curves

All Кривые являются испытанными кривыми падения давления, не сертифицированы и должны применяться только в справочных целях.
