Универсальный обратный клапан для бетонных колодцев

Конструкция устройства позволяет монтировать его в существующих бетонных колодцах.

• применяется для монтажа в выпускном отверстии трубы в существующем колодце
• применяется в обслуживаемых и инспекционных колодцах
• возможность поднятия обратного клапана на поверхность грунта без необходимости опускаться в колодец
• эффективно защищает от обратного течения, выступающего в канализационных сетях
• возможность монтажа на забетонированном выпуске трубы ливневой канализации в реку
• хромоникелевый кожух крышки, уплотнения и рычаг делают невозможным миграцию грызунов

Универсальный обратный клапан 110 для бетонных колодцев (с извлекаемой крышкой) UZBBW110 (в комплектации рычаг длиной 140 cm)

возможность извлечения обратного клапана на поверхность грунта без необходимости влезать в колодец

возможность монтажа на забетонированном выпуске трубы ливневой канализации в реку или в накопитель

Универсальный обратный клапан 110 для бетонных колодцев UZBB 110

применяется для монтажа в выпускном отверстии трубы в существующем бетонном колодце

специальное, запатентованное фирмой Karmat листовое уплотнение дает возможность точного уплотнения клапана, вставленного внутрь трубы 110

тщательно запроектированное листовое уплотнение идеально прилегает к внутренней поверхности трубы 110 независимо от толщины стенки – что позволяет стокам не встречать на своем пути никаких перепадов

Универсальный обратный клапан для монтажа в кинетах разных производителей

Это устройство дает возможность его монтажа в существующих колодцах из искусственных материалов. Обратный клапан эффективно защищает здания от обратного течения стоков, которое иногда выступает в канализационных сетях.

• возможность поднятия клапана на поверхность без необходимости влезать в колодец
• возможность удлинить рычаг до нескольких метров
• хромоникелевый кожух крышки, уплотнение и рычаг делают невозможным миграцию грызунов
• низкие расходы и простая установка

Универсальный обратный клапан 110 для колодцев из искусственных материалов (с вынимаемой крышкой) UZBKW110 (в комплектации рычаг длиной 140 см.)

Схема монтажа клапана в колодце из искусственных материалов

Надёжное крепление клапана в раструбе кинеты с помощью фасонного изделия с резьбой.

Специальное фасонное изделие с резьбой и дополнительное уплотнение.

Пример монтажа клапана в кинетах разных производителей.

Пример монтажа клапана в кинетах разных производителей.

Пример монтажа клапана в кинетах разных производителей.

Пример монтажа клапана в кинетах разных производителей.

• ВИДЫ КЛАПАНОВ
• ТЕХНИЧЕСКИЕ РИСУНКИ

ВИДЫ КЛАПАНОВ

вес: 0,49 кг

вес: 1,29 кг

вес: 1,51 кг

Обратный канализационный клапан ø 50 для вертикального монтажа

Устройства против подтопления защищают помещения от подтопления возвратным течением сточных вод. Обратный клапан ø 50 является идеальным решением, если в здании нет возможности установить ливневую задвижку в сети санитарной канализации, например в многоквартирных домах.

• обратный клапан ø 50 в в версии Р монтируется в вертикальном ряду сточных труб ø 50, приклепленных к стене с помощью крепежных зажимов
• обратный клапан может предохранять одновременно несколько устройств, если они присоединены к одной и той же установке.

Клапан ø 50 в

Клапан ø 50 в версии А устанавливается в горизонтальном ряду сточных труб ø 50 приклепленных к стене с помощью крепежных зажимов.

Установленный таким образом обратный клапан может предохранять одновременно несколько устройств если они присоединены к одной и той же инсталяции.

Версия А решает проблему защиты труднодоступных мест напр. сифонов для ванн и душевых поддонов.

для канализационных труб ø 50 вес: 0,15 кг

Клапан в

Клапан в версии В присоединяется к классическому раструбу ø 50 детали вмонтированной в стене.

Специальная эстетическая маскировочная розетка позволяет прикрепить клапан к стене с помощью двух шурупов.

Это предохраняет систему от автоматического разъединения при наличии давления в канализации вызванного обратным течением сточных вод.

К закрепленному устройству присоединяем сифон, напр. умывальника, с помощью специальной муфты с гайкой.

для канализационных труб ø 50 вес: 0,17 кг

Обратный клапан в

Обратный клапан в версии С рекомендируется для новых или ремонтируемых систем.

Его приклепляем к стене с помощью инновационного колена ø 50, которое соединяется с клапаном специальной гайкой, которая одновременно является маскировочной розетой.

Колено позволяет также уставить сток под любым углом влево или вправо, а также предохраняет систему от автоматического разъединения при наличии давления в канализации.

для канализационных труб ø 50 вес: 0,22 кг

15 продуктов Фирмы Karmat защищено в патентном ведомстве Республики Польша.

Способ монтажа обратных клапанов ø 50

С целью облегчения монтажа обратные клапаны ø 50 производятся в трёх версиях А, B и С, а также в вертикальной версии. Их монтируют при всех устройствах связанных с канализацией в частности при умывальниках, раковинах, душевых поддонах, стиральных машинах и посудомойках.

• Они выпускается в разных версиях, что дает возможность устанавливать их в любого рода установках.
• их устанавливают внутри дома или квартиры
• они эстетически тщательно доработаны

Способ соединения сифона с обратными клапанами в версии В и С

Сифон легко и плотно соединяем с клапаном гайкой и конической прокладкой.

Правильный монтаж обратного клапана в версии С

Во время монтажа специального колена клапана, в стене надо оставить снаружи от 11 до 13,5 мм резьбы. Приклепление к нему клапана становиться простым благодаря гайке и специальной прокладке.

Удобное ручное закрытие клапана

Обратный клапан ø 50 версия С

Эффективная защита от грызунов

• форма кожуха защищающего крышку и прокладку предохраняет от повреждения прокладки грызунами и её перемещения во время протекания сточных вод.
• согласное норме безопасное расстояние крышки клапана от дна корпуса гарантирует правильную работу
• гладкая и соответственно профилированная внутренняя поверхность не позволяет накапливаться осаждениям, делает возможным самоочищение клапана и обеспечивает свободное течение сточных вод

Все клапаны ø 50 оснащены удобным в применении рычагом ручного затвора. Краткое движение рычага эффективно и быстро перекрывает течение. Ручной рычаг защищает помещения от неприятных запахов в случае длительного перерыва в эксплуатации домашней канализационной установки.

Технические рисунки

ZB 50-A

ZB 50-B

ZB 50-C

ZB 50-P

Обратный клапан для вертикального монтажа

Karmat предлагает исключительный на рынке продукт – обратный канализационный клапан для монтажа на вертикальных участках канализации.

• Обратный клапан для вертикального монтажа работает автоматически и надёжно.
• обеспечает здание от подтопления во время протекания сточных вод
• клапан успешно прошел серию исследований нормы PN-EN 13564 и получил знак СЕ.

• ОБРАТНЫЙ КЛАПАН ДЛЯ ВЕРТИКАЛЬНОГО МОНТАЖА
• ТЕХНИЧЕСКИЕ РИСУНКИ

ОБРАТНЫЙ КЛАПАН ДЛЯ ВЕРТИКАЛЬНОГО МОНТАЖА

Лёгкий контроль правильности действия клапана

Конструкция ручного затвора позволяет использовать его и в вертикальной позиции. Это также гарантирует возможность проверки правильности действия клапана без снятия крышки.

Обратный клапан для вертикального монтажа работает автоматически и надёжно.

Лёгкий контроль правильности действия клапана. Перемещение рычага из положения А ОТКРЫТО в положение В ЗАКРЫТО приводит к полному прекращению обратного течения стоков

Обратный канализационный клапан для монтажа на вертикальной трубе

это удобная, дешёвая и часто единственная возможность обеспечить здание от подтопления.

ВОЗМОЖНОСТЬ МОНТАЖА НА ВЕРТИКАЛЬНОЙ ТРУБЕ – ЭТО ОТСУТСТВИЕ ПЕРЕДЕЛОК И СНИЖЕНИЕ ИЗДЕРЖЕК

Комфорт и безопасность

Возможность монтажа устройства на вертикальной трубе это часто отсутсвие в зданиях обременительных переделок.

• предохранение от грызунов
• кожух крышки а также болты, гайки, подкладки изготовлены из нержавеющей хромоникелевой стали
• обратные клапаны KARMAT оборудованные рычагом ручного затвора
• перемещение рычага из положения ОТКРЫТО в положение ЗАКРЫТО вызывает полную задержку обратного течения стоков

предохранение от грызунов

кожух крышки изготовлен из нержавеющей хромоникелевой стали

обратные клапаны KARMATоборудованные рычагом ручного затвора

болты, гайки, подкладки изготовлены из нержавеющей хромоникелевой стали

Выпускные канализационные обратные клапаны KARMAT

Клапаны эффективно защищают инсталяцию от проникновения крыс внутрь здания.

• Изготовлены из материала со стабилизатором, который повышает устойчивость к воздействию солнечных лучей и других атмосферных факторов
• Новостью на рынке является специально сконструированный дренажный обратный клапан, который предохраняет дренажные системы от регрессивного заливания и загрязнения системы в случае поднятия уровня воды выше уровня отлива
• Монтируется непосредственно на конце дренажной трубы отводящей собранную воду в мелиоративную канаву или сборный колодец

• ВИДЫ ВЫПУСКНЫХ КЛАПАНОВ
• ТЕХНИЧЕСКИЕ РИСУНКИ

ВИДЫ ВЫПУСКНЫХ КЛАПАНОВ

Надёжное и эффективное соединение

Выпускные клапаны и клапаны для дренажа изготовлены из высококачественного полипропилена со стабилизатором, который повышает устойчивость к воздействию солнечных лучей и других атмосферных факторов. Полипропилен безвредный для среды, устойчив к воздействию высокой температуры (до 95 ºС) и агрессивных химических веществ находящихся напр. в средствах охраны растений.

Клапан для дренажа имеет универсальную систему соединения известную благодаря популярным дренажным муфтам КАRМАТ, которая позволяет монтировать его на дренажных или рифлёных трубах без отверстий диаметром от ø72mm до ø100mm.

Все выпускные клапаны имеют хромоникелевую заслонку A защищающую крышку и прокладку. Дополнительно рычаг B покрывается хромоникилевым кожухом. Они защищают от проникновения грызунов, от влияния атмосферных факторов и окружающей среды (напр. волны реки).

Пример монтажа

• Выпускные клапаны устанавливаются на концах канализационных труб выходящих в сборные колодцы, выгребнные ямы и на трубах, которые отводят ливневую воду в канавы или реки.

Выпускной клапан ø 110 в колодце ø 315

Пример монтажа выпускного клапана и выпускного клапана для дренажа отводящих воду в мелиоративную канаву

Karmat уже много лет занимается производством широкого ассортимента, проверенных в работе, устройств против подтопления, применяемых для защиты любого объекта, независимо от вида установленной в нем канализационной системы.

Обратные клапаны

Обратный клапан для вертикального монтажа

Двойные обратные клапаны

Выпускные клапаны

Универсальный обратный клапан

Обратные канализационные клапаны ø 50

Еще статьи…

1. Обратные клапаны jednoklapowe
2. Двойные обратные клапаны

Установка обратного клапана на насосную станцию для колодца

Обратный клапан для колодца является важным элементом в оснащении автономных насосных станций, который направляет движение жидкости. При возникновении нештатной ситуации деталь препятствует протеканию жидкости в обратном направлении. Клапан стабилизирует давление в системе водоснабжения, предотвращает утечку воды либо неожиданную остановку насоса. Чтобы устройство работало правильно, нужно подобрать и установить его с учетом ряда особенностей.

Содержание

• 1 Конструкция и принцип работы обратного клапана
• 2 Выбор запорной арматуры
• 3 Где может устанавливаться защитное устройство?
• 4 Как установить обратный клапан?

Конструкция и принцип работы обратного клапана

Конструктивно деталь состоит из двух цилиндров, перпендикулярно расположенных друг к другу и соединенных таким образом, что формируется единая полость. Один из цилиндров имеет резьбу и используется для монтажа клапана к насосу в колодце, скважине, водопроводу в доме или квартире. Второй является заглушенным. В полости устройства располагается механизм, который обеспечивает прохождение жидкости в одном направлении. Рабочее положение элемента позволяет жидкости проходить беспрепятственно.

Если давление будет недостаточным, подача воды прекращается, что обусловлено срабатыванием механизма. В этом случае труба перекрывается поперек сечения. Клапан работает аналогичным образом при движении воды в обратном направлении: механизм перекрывает проход, препятствуя этому. В основном деталь монтируют в системе водопровода на насосном оборудовании. Применение устройства препятствует сливу воды в скважину или колодец при остановке насоса, предотвращая выход оборудования из строя. В противном случае поток воды будет раскручивать насос в обратном направлении, что приведет к его поломке.

Наличие защитного элемента в системе сохраняет заполнение труб, повышая эффективность насосов. Кроме этого, нет необходимости ждать, пока оборудование снова заполнит водопровод. Если используется погружной насос, то клапан устанавливают после него. При монтаже насосной станции сам агрегат располагается на поверхности, а устройство защиты устанавливается на конце трубы. Если станция эксплуатируется только в теплое время года, перед тем, как убрать ее на хранение в течение зимы, например, в сарай или гараж, нужно слить всю воду с оборудования и водопровода. Возможна ситуация, что небольшое количество воды все же останется и придется что-то разморозить, но с самой станцией ничего случится.

Нужна помощь в продвижении в интернете? Пишите!!! [Нажмите на этот текст или кликните на картинку ниже]

Выбор запорной арматуры

Какой обратный клапан выбрать, на какие характеристики обращать внимание? Чтобы ответить на эти вопросы, нужно рассмотреть классификацию детали и факторы, которые должны учитываться при ее монтаже. Выбирая запорную арматуру, нужно принимать во внимание следующее:

• номинальное давление, при котором запорная арматура будет работать безопасно;
• место монтажа;
• способ крепления к системе водопровода;
• степень загрязнения окружающей среды.

Кроме этого, обратные клапаны классифицируют по способу крепления:

• монтаж при помощи сварного оборудования к полипропиленовым трубам;
• крепление через фланцы;
• монтаж с помощью резьбовых муфт;
• межфланцевый монтаж.

Нужно учесть, что рассматриваемая запорная арматура делится на обратные затворы и клапаны. Отличие заключается в том, что у клапана внутренняя перегородка представляет собой золотник, а у затвора — круглый диск. Затвор может быть выполнен из различных материалов: чугун, сталь, титан, бронза, неметаллические материалы. Исходя из способа исполнения затвора, защитное устройство разделяют на подъемные, шаровые и поворотные. В межфланцевом обратном клапане затворка — это диск либо створок, которые препятствуют обратному оттоку воды при отключении насосного оборудования.

Межфланцевый обратный клапан наделен такими преимуществами, как небольшой размер и малый вес. Их монтаж возможен практически в любом положении. Довольно часто такое устройство монтируется с пластиковыми трубами. Установка должна осуществляться в соответствии с направлением потока воды. Чтобы избежать гидроудара при остановке насосного оборудования, используют двухстворчатые клапаны. Конструктивно такая деталь имеет створки, которые складываются при обратном движении воды. Как правило, для таких клапанов характерен диаметр 500-700 мм. Если же говорить об обычных элементах, то их диаметр не более 400 мм. Поворотные клапаны применяются в воздушных и гидросистемах больших размеров. Шаровые устройства используют в основном в сантехнике.

Чтобы не пришлось размораживать трубы в зимний период в случае аварийной ситуации, рекомендуется установить электромагнитный обратный клапан. Устройство представляет собой шаровый кран с электроприводом. В исходном состоянии деталь является открытой, а при подаче питания закрывается. В случае отключения электричества и замерзании дома, клапан сработает, что приведет к сливу воды из системы.

Где может устанавливаться защитное устройство?

Запорная арматура рассматриваемого типа применяется довольно широко. В частном домовладении это, как правило, погружные насосы либо насосные станции для скважин или колодцев. Но помимо такого оборудования обратные клапаны применяются для предотвращения оттока воды из бойлера. Деталь устанавливается на выходе холодного трубопровода в случае отсутствия жидкости. Кроме этого, защитное устройство может монтироваться на различные виды трубопроводов, особенно при одновременном использовании горячего и холодного трубопроводов. Из-за того, что в трубах давление разное, возможно продавливание горячей воды в трубу с холодной через смеситель. Если установить клапан на каждом трубопроводе, то обратный отток жидкости будет невозможен.

Широко используется запорная арматура в отопительных системах, когда конструкция состоит из нескольких контуров с разным давлением теплоносителя. В этом случае на каждый контур устанавливается насос. Может случиться так, что при монтаже более мощного насоса возможно продавливание теплоносителя в соседний контур с менее мощным оборудованием. Такая ситуация недопустима, поэтому установка клапана является обязательной в такой системе отопления. Нередко осуществляется монтаж обратного клапана в канализации, чтобы предотвратить обратный поток стоков.

Как установить обратный клапан?

Чтобы эксплуатация защитного устройства не доставляла проблем, установка должна быть выполнена правильно. В первую очередь во избежание отложений на мембране и пружине, монтировать деталь нужно в вертикальном положении. В противном случае пружина попросту не будет удерживать воду. Где устанавливать запорную арматуру — вверху или внизу, зависит от вида колодца или скважины, особенностей трубопровода. Сверху клапан располагают в том случае, если осуществляется бурение скважины на небольшую глубину (до 8 м). В этом случае, если расположить клапан внизу, отследить сток воды при попадании в водоносный слой можно будет, только задействовав ножной или ручной насос.

Основное назначение обратного клапана при установке на скважинные механизмы — предотвратить постоянный возврат воды в скважину. Таким образом будет экономиться время на подачу воды в краны. Это говорит о том, что запорная арматура устанавливается на выходе из насосного оборудования. Если погружной насос располагается на небольшой глубине и расстояние до дома небольшое, можно установить только один клапан. При больших значениях (глубина, расстояние) потребуется установка двух клапанов — после насоса и на входе в дом либо перед гидроаккумулятором. Если используется насосная станция, то обратный клапан нужно монтировать в скважине (колодце) либо перед входом в насосное оборудование. К слову, второй вариант является предпочтительнее.

Производители защитной арматуры не стоят на месте и позаботились об установке обратного клапана на насосное оборудование:

• перед запорной арматурой для насоса рекомендуется установить фильтр грубой механической очистки;
• современный погружной насос оснащается обратным клапаном прямого действия еще в процессе разработки оборудования;
• в большей степени защита необходима обратному клапану на скважинном насосе, который монтируется на всасывании из скважины либо колодца, для чего используют перфорированную либо сетчатую обойму.

Чтобы установить рассматриваемую деталь своими руками, минимальных сантехнических навыков и необходимых инструментов будет вполне достаточно. Главное, о чем следует помнить при монтаже клапана, — установить его в нужном направлении, о чем свидетельствует стрелка на корпусе устройства.

назначение, критерии выбора и установка

В состав автономной системы водоснабжения загородных домов входят не только насосы и трубные разводки. Дополнительно водопровод комплектуется защитной трубопроводной арматурой, ярким представителем которой является обратный клапан для насосной станции.

Содержание

1. Виды и назначение обратного клапана
2. Донный клапан
3. Магистральный
4. Материал изготовления
5. Особенности монтажа

Виды и назначение обратного клапана

Основное назначение клапана – поддерживать давление внутри водопроводной сети в оптимальном режиме. В частности его задача – не дать воде, которую насос закачал в трубопровод, вылиться обратно.

Этот тип запорной арматуры делится на два вида:

• Донный клапан. Устанавливают перед насосом, который качает воду из скважины или колодца. Прибор располагается в воде.
• Магистральный. Врезают трубу водопровода перед или после насоса.

Существует классификация клапанов, в основе которых лежат чисто конструктивные особенности приспособления. Основное отличие – форма и принцип работы рабочего органа.

Донный клапан

Донные клапаны на рынке представлены двумя модификациями. Пружинный вариант — цилиндрической формы прибор, внутри которого установлен диск. Он сверху подпирается пружиной. С обратной стороны диск упирается в седло – отверстие, образованное выпирающей кромкой, расположенной по внутреннему диаметру устройства.

При закачке воды повышается ее давление, которое снизу давит на диск. Пружина сжимается, диск открывает зазор между собой и седлом. Как только давление снижается, то есть насос перестает качать воду, пружина разжимается и придавливает диск к кромкам седла.

Вторая модификация – створчатая. Внутри дисковидного прибора располагается одна или две створки. Они открываются под давлением воды, поступающей снизу, и закрываются, когда давление падает до нуля. Сами створки крепятся к внутренней поверхности клапана устройствами, которые напоминают дверные петли. При этом створки точно подгоняют под размеры седла, чтобы избежать утечки жидкости из трубы.

По способу крепления оба донных клапана разделяются на две группы, в основе которых лежит способ крепления прибора к трубе или насосу. Соединение производится по резьбе или с помощью фланцев. В бытовых насосных установках используют резьбовое соединение.

Перед донным клапаном обязательно устанавливают сетчатый фильтр. Сам прибор монтируют по направлению, которое указывает стрелка, нанесенная на корпус устройства. Расстояние от обратного клапана до дна колодца или скважины не должно быть меньше 0,5 м, до зеркала воды не меньше 0,3 м.

Говоря о месте установки обратного клапана на погружном насосе, необходимо обозначить, что на рынке есть насосные установки, внутри которых уже установлен сетчатый фильтр. Поэтому перед клапаном фильтрующий элемент не монтируют. Трубопроводную арматуру нередко устанавливают после насоса.

Магистральный

В этой категории несколько разновидностей обратных клапанов, которые друг от друга отличаются запирающим устройством и принципом его работы. Но назначение у приборов одно – обеспечить перемещения жидкости в одном направлении и не дать сформироваться обратному току. Рабочий орган (запирающее устройство) открывается под действием перемещающейся воды и закрывается чаще под действием собственного веса или пружины.

Запорный элемент в конструкции обратного клапана может перемещаться горизонтально (по оси перемещения воды), вертикально (перпендикулярно водному потоку) или под углом. Проводя монтаж устройства, необходимо следить не только за правильным расположением стрелки на корпусе, но и расположением крышки. Производители предлагают четыре вида обратных клапанов, отличающихся работой запорного элемента.

Пружинный прибор представляет собой вентильную конструкцию, в которой клапан перемещается вертикально. При этом он подпружинен сверху, поэтому работает, как пружинный донный элемент.

Поворотная модель – это конструкция, в которой запирающее устройство перемещается по направлению движения воды. Это диск, расположенный вертикально и прикрепленный к кромке седла петлями. При этом диск открывается вверх и опускается под действием собственного веса.

Дисковый вариант — цилиндрической формы прибор, внутри которого установлен вертикальный диск. С одной стороны он подпружинен. Двигается запорное устройство по направлению перемещения воды.

Шаровая модель – это конструкция углового типа, которую устанавливают только на вертикальный трубопровод. Такой обратный клапан похож на тройник, отвод которого наглухо закрыт. Именно в нем и перемешается шар. Когда насос не работает, шарик располагается в нижней части конструкции. Давление начинает увеличиваться, вода давит снизу на шар, и тот перемещается в отвод прибора, открывая главную магистраль. Как только давление падает, шарик по наклонной плоскости отвода закатывается обратно на свое место, перекрывая сечение водопроводной магистрали.

В конструкции маломощных автономных водопроводов, которые чаще всего организуют на загородных участках, обычно используют шаровую или поворотную модель. Они имеют небольшие габаритные размеры из-за отсутствия пружины и длинного хода запирающего устройства.

Магистральные обратные клапаны к трубам автономной водопроводной сети могут крепиться четырьмя способами. У каждого свои преимущества и недостатки.

• Муфтовые — приборы с внутренней резьбой с каждой стороны.
• Фланцевые — на патрубках имеют фланцы, которые соединяются с ответными элементами, приваренными к трубе водопровода.
• Межфланцевые — дискового типа модели, которые монтируют между фланцами трубопровода и крепят к ним четырьмя шпильками, то есть клапан зажимается фланцами.
• Наварные — с помощью электросварки крепятся напрямую к трубам водопроводной сети.

В бытовых автономных водопроводах в основном используют обратные клапаны муфтового типа. Их легче монтировать и демонтировать. Ремонт этого прибора достаточно прост.

Материал изготовления

Рынок водопроводной арматуры предлагает достаточно широкий выбор обратных клапанов в плане материала, из которого они изготавливаются. Основное требование – высокая прочность и коррозионная стойкость:

• чугун;
• нержавеющая сталь;
• бронза;
• латунь;
• пластмасса.

Идеальный вариант – нержавейка. Но изделия из нее стоят дорого. Чугунные модели самые громоздкие. В бытовых сетях их практически не применяют. Самые популярные – латунные. Эти клапаны не коррозируют под действием воды, цена приемлемая. Пластмасса также не подвергается коррозии, но специалисты рекомендуют их устанавливать на напорных трубопроводах с низким давлением.

Запорные устройства изготавливаются из нержавейки, пластика или алюминия. В клапанах пружинного типа самый уязвимый узел – пружина. Она чаще всего выходит из строя, поэтому практически во всех приборах устанавливается деталь из нержавеющей стали.

Сегодня многие производители стараются удешевить свою продукцию, чтобы сделать ее конкурентоспособной. Поэтому на рынке можно встретить комбинированные модели. К примеру, латунный клапан с запорным устройством из нержавейки или пластика. Вся запорная арматура проходит испытание и тестирование на предмет герметичности конструкции, что подтверждается сертификатами, поэтому комбинированные модификации соответствуют нормам и требованием ГОСТ.

Особенности монтажа

Условия установки обратных клапанов такие же, как и для других видов запорной арматуры. Основное требование – правильно провести монтаж, чтобы стрелка на корпусе прибора располагалась по направлению водяного потока. Другие условия:

• свободный доступ к клапану для проведения обслуживания и ремонта;
• строго следить за тем, чтобы устройства были установлены горизонтально или вертикально;
• обратный клапан для скважины должен обязательно комплектоваться фильтром.

Клапан в системе автономной водопроводной сети играет важную роль. С его помощью насос все время остается наполненным, нет надобности заполнять его при пуске. Это увеличивает удобство пользования водопроводной сетью.

Как выбрать обратный клапан — Полезно знать — скайпром

Чтобы обеспечить безопасную работу любого трубопровода, необходимо контролировать направление тока воды. Для этого устанавливают обратные клапаны, которые открываются водой только в одну сторону. То есть они направляют поток в определенную сторону, также пиратствуя его перенаправлению в обратную, путем давления жидкости на поворотную заглушку.

Назначение обратного клапана

Механизмы этой группы выполняют сразу две роли. Основная – контроль потока жидкости, перемещаемой по трубопроводу. Они не дают воде течь в каком-либо ином направлении, кроме запланированного. Когда жидкость течет правильно, поворотная заглушка автоматически переводится в открытое состояние. Если поток сменяет направление, заглушка перекрывает ток. Вторая роль – защита от гидроудара. Это явление может вывести весь трубопровод из строя, а также с большой вероятностью повредит узлы соединений, в особенности в угловых локациях.

Установка обратного клапана – это прежде всего необходимость, диктуемая мерами безопасности по эксплуатации трубопроводов любого типа. Устанавливается механизм в канализационные сегменты, отопительные седи и водопроводные системы гражданских строений. Ряд необходимых правил при монтаже состоит из следующих пунктов:

• В сетях, где используется насос, обратный клапан монтируется в колодец, за насосом или за храповиком в случае монтажа на всасываемую линию;
• На водопроводах клана ставится только за водомером;
• В случаях монтажа в канализационном сегменте или водоподготовительных секциях запорный механизм устанавливается перед каждый счетчиком жидкости;
• При установке запорного клапана в отопительных системах его ставят внутри контура в каждом узле, где есть перепад давления.

Разновидности изделий

Рынок этой сферы предлагает довольной большой выбор изделий. Если вести речь касательно запорных механизмов, то из группы клапанов выделяют 5 основных разновидностей:

• Дисковые запорные модели – самое маленькое по размерам корпуса изделие из всей группы данных клапанов. Внутри клапана находится диск, который открывается давлением воды. Это обеспечивает правильный поток жидкости. Как только давление снижается, жесткая пружина перемещает диск в закрытое положение, что не дает жидкости произвести гидроудар.
• Шаровые модели – конструкционно отличаются от вышеописанных типов. Внутри корпуса располагается шарообразный клапан – шаровый. Удобен тем, что может монтироваться в системы с разным давлением воды. Принцип работы прост: жидкость под давлением приподнимает шар в верхнее положение, таким образов осуществляется направление определенного потока. Снижение давления ведет к опусканию шара в исходное положение, что перекрывает воду и не дает произойти гидроудару или перенаправлению потока.
• Лепестковые модели – как понятно из названия, имеют жесткие направляющие лепесткового типа. При давлении потока воды они приоткрываются похожим на бутон цветка образом. При снижении давления они переводятся в зарытое положение, препятствуя обратному току воды.
• Подъемные модели –устанавливаются только горизонтально. Принцип работы поход на шаровые аналоги. Давление воды приподнимает золотник, тем самым давая доступ потоку воды в одном направлении. Как только давление падает, золотник опускается, перекрывая потоку обратное направление.
• 2ух-лопастные модели – устанавливаются на больших водопроводных магистралях с мощными насосами. Способны выдерживать большое давление воды. Монтируются в тех сегментах, где предположительно могут отказать насосы, и вода хлынет в обратном направлении. Принцип действия следующий: когда вода течет в правильно направлении, одна лопасть находится в верхнем положении, а вторая приподнимается давлением к первой. Как только давление падает, и вода меняет направление, две лопасти встают в вертикальное положение, обеспечивая тем самым надежный затвор, препятствующий гидроудару.

Группировка по типу соединения

Клапаны обратного давления делятся не только по принципам действия. Они также классифицируются по методике соединения. Всего выделяют 4 группы изделий, каждая из которых обладает своими индивидуальными качествами и свойствами:

• Межфланцевый клапан обратного типа;
• Фланцевое крепление;
• Монтаж с помощью сварного шва;
• Соединение с помощью муфты.

У первой группы есть и достаточно серьезные недостатки. В таких соединениях очень часто ослабляются крепежные шпильки. К тому же, межфланцевый метод крепления не удастся применить в некоторых системах водовода.

Фланцевое соединение

Выбор такого клапана несет следующие плюсы:

• Приемлемая стоимость всего комплекта;
• Достаточно простое обслуживание;
• Не особо сложный монтаж;
• Работа с любым давлением воды.

Изготавливается из чугуна, стали разных марок. Диаметр варьируется от 15 до 1000 мм. Из негативных сторон выделяют достаточно большой размер и вес. Также крепления могут ослабнуть при длительном использовании без технического обслуживания.

Приварное соединение

Изготавливаются из нержавеющей и тугоплавкой сталей. Диаметр доступен такой же, как в вышеописанных моделях. Из плюсов выделяют:

• Скорость, простоту и герметичность крепления;
• Надёжность всего механизма;
• Небольшая длина и вес изделия.

К минусам можно отнести отсутствие возможности обслуживания сегмента, а также сложность в его замене, так как приходится резать шов полностью.

Муфтовое соединение

Идеально подойдет для небольших сетей. Крепление осуществляется резьбовым соединением. Диаметр деталей варьируется от 10 до 100 мм. Из плюсов выделяют:

• Небольшой вес;
• Компактный размер;
• Простоту крепления;
• Дешевизну всего сегмента.

Из минусов выделяют малый диаметр изделий, а также необходимость в постоянном обслуживании, так как такой узел часто забивается мусором и окалиной, которая образовывается в водопроводе.

Выбор изделия

Выбирать клапаны нужно опираясь на технические характеристики самого водопровода. К основным параметрам выбора относят:

• Давление воды;
• Диаметр труб;
• Техническая необходимость выбора определенного типа клапана.

Если речь идет о металлических трубах, например, в отопительном сегменте, то отличным вариантом будет приобретение и установка поворотного клапана обратного давления муфтового соединения. Он небольшой, вполне держит давление и эксплуатируется долгий срок.

Если требуется приобрести клапан и интегрировать в крупную водопроводную сеть, при этом в ней будет большое давление, которое может нагнетаться насосами, отлично подойдет 2ух-лепестковый вид изделия креплением на фланцах с уплотнителями из полимеров или приварные разновидности для полной герметизации узла.

Меры предосторожности

Какой бы тип изделия ни был выбран, какое бы соединение они не имел, в процессе его покупки необходимо тщательно осмотреть его со всех сторон, особенно внутренние запорные части. Их повреждение и последующая установка такого клапана повлечет за собой печальные последствия, вплоть до разрушения всего водопровода. А это колоссальные денежные потери даже для крупного объекта.

Обратный клапан на насосную станцию — установка обратного клапана до или после насоса

24 Марта 2022

Просмотров:  2856877529

Время чтения:  16 минут

Содержание

Целевое назначение обратного клапана насоса

Основные виды обратных клапанов

Основные правила установки

Обратный клапан идет до или после насоса?

Как узнать, работает ли обратный клапан?

Часто задаваемые вопросы

Ключевые правила выбора обратного клапана для насоса

Коротко о главном

Ключевым правилом корректного функционирования насосных систем является правильный подбор обратного клапана для помпы. При выборе клапана для своего оборудования следует обратить внимание на виды клапанов и сферы их применения.

Вариант обратного клапана

Целевое назначение обратного клапана насоса

Основное назначение клапана – автоматическое открывание для создания и поддержания ровного напора и автоматическое возвращение в положение закрытия, что служит для предотвращения обратного потока при выключенной помпе. Также существует дополнительная функция, которая обычно не упоминается – минимизация потребления энергии. Также важный момент: защита клапаном насосной системы и трубопровода от возможных резких перепадов давления, которые могут быть вызваны внезапным закрытием.

Каждый проектировщик насосной станции, скорее всего, встречался с проблематикой захлопывания клапана, вызванного внезапной остановкой обратного потока через закрывающий обратный клапан для насосной станции. Чтобы избежать подобного неожиданного закрытия, клапан должен обеспечивать очень быстрое закрытие либо медленно закрываться с помощью устройств масляного бачка. Существует три основные категории этой детали: обратные клапаны с подъемным механизмом, поворотные обратные клапаны и обратные клапаны с помощью дроссельной заслонки.

Соединение труб

Основные виды обратных клапанов

Оптимальным решением для использования с насосами, как правило, выступает клапан, который имеет минимальные потери на трение. Потери на трение представляют собой снижение напора воды, что бывает обусловлено эффектом вязкости в трубопроводе. Монтажники в большинстве случаев рекомендуют использовать элементы, которые обеспечивают минимизацию трения в трубопроводе и, как следствие, не оказывают негативного влияния на напор воды.

Еще одним популярным выбором выступают краны шарового типа и задвижки. Шаровые или дисковые краны представляют собой клапаны, основной составляющей которых является сферический диск с отверстием (как правило, посередине). Они способствуют контролю над силой напора, проходящего через насос. Они могут обеспечить идеальное перекрытие потока.

Шаровой клапан чугунный

Задвижки – это комплектующие, механизм открытия которых связан с использованием защелки или клина, которые поднимаются или опускаются, пропуская напор воды или перекрывая его. Они не рекомендованы для использования с целью обеспечения регулирования потока.

Задвижка, фланцевый тип

Еще один вид – соленоидные (электромеханические устройства, которые управляются электрическим током с использованием соленоида или спиральной катушки). Данный тип комплектующих может представлять опасность для работоспособности и целостности насосов, изготовленных из пластика. Это связано с высокой скоростью их закрытия. Высока вероятность того, что они могут спровоцировать гидравлический удар. Гидравлический удар представляет собой скачок давления, возникающий при необходимости жидкости резко остановиться или внезапно сменить направление. В результате может произойти поломка задней части насосного аппарата. Рекомендация при использовании электромагнитного клапана: необходимо увеличить промежуток времени, который необходим для его закрытия. Таким образом будет минимизирована возможность возникновения гидроудара и последующих повреждений оборудования.

Соленоидный вид

Клапаны обеспечивают поддержку и регулировку функционирования помпы. Обязательно необходимо правильно подобрать оборудование, делая акцент на условиях эксплуатации.

Процесс организации системы отопления и/или водоснабжения/водоотведения требует обратного клапана насосной станции, однако нужно понять, какой именно необходимо установить. Каждая его разновидность направлена на достижение определенных целей. Среди типов выделяют подъемный и поворотный.

Конструкция обратного клапана

Подъемный тип

Они, как правило, целесообразны для установки в многоквартирных домах, на промышленных объектах (в частности, электростанциях) и в системах водоснабжения/водоотведения. У них отсутствуют внешние движущиеся части. Данный тип отличается низкой стоимостью и высокой надежностью. При длительном использовании на протяжении нескольких лет клапаны тратят больше энергии, что связано с постоянным нахождением диска в водном потоке, что в свою очередь обуславливает его износ и снижение первоначальных эксплуатационных характеристик.

Популярными являются бесшумные типы. Бесшумный обратный клапан имеет важное отличие – тихое закрытие. Напор сдвигает диск, в результате создается ровное движение жидкости. При остановке насоса пружина сдвигает диск в седло, прежде чем напор станет противоположным. Данный механизм действия и обеспечивает бесшумное закрытие. Этот тип комплектующих обычно применяется в системах с очищенной водой, которая подается под высоким напором. Еще один вариант – обратные клапаны сопла, которые похожи на предыдущий вариант. Широко распространены для применения в системах с высоким давлением. В бытовых условиях использование нецелесообразно. Они нужны для промышленного и коммерческого использования (в частности, в сфере энергетики).

Клапан обратный подъемный фленцевый

Поворотный тип

Их, как правило, целесообразно использовать в системах водоснабжения/водоотведения. Отличаются простотой использования, компактностью и экономичностью. Данные устройства укомплектованы шариком с резиновым покрытием. Данный шарик входит/выходит из седла в зависимости от перемещения потока воды в одну или другую сторону.

Шар проходит относительно продолжительный путь, когда насос отключается. В связи с этим у данных комплектующих прослеживается высокая тенденция к захлопыванию, если напор достаточно высокий. Существует несколько разновидностей данного типа.

• Обратные клапаны поворотного типа – одни из наиболее распространенных комплектующих данной категории при использовании в системах для перекачки как очищенных, так и сточных вод. Они являются автоматическими, для функционирования не предполагается наличие внешнего источника питания, работа зависит от направления потока жидкости.

Клапан обратный шаровой

• Клапаны с двойным диском. Отличается вафельной конструкцией с двумя дисками, которые имеют D-образную форму. Диски поворачиваются в сторону при движении потока воды через клапан. Обладает отличными противозадирными показателями, однако он не рекомендуется для использования со сточными водами. Из недостатков: подверженность вибрации и преждевременному износу с потерей первоначальных эксплуатационных характеристик.

Клапан обратный межфланцевый

• Традиционный обратный клапан качели – самый часто встречающийся. Используется как в системах водоснабжения, так и канализации. Отличительные особенности: металлические либо упругие седла имеют угол поворота 60-90 градусов. К недостатку можно отнести: тенденция хлопать, обусловленная большим ходом, трением в набивке и инерцией диска. В отдельных случаях применяются воздушные подушки, позволяющие значительно снизить звуковые эффекты. Хотя некоторые считают, что рычаг и пружина – лучший аксессуар, поскольку они позволяют клапану закрываться быстрее.
• С наклонным диском. По конструкции практически схож с традиционным за одним отличием: возможность потока жидкости курсировать по обе стороны диска. Данное обстоятельство способствует тому, что у системы практически полностью отсутствуют потери напора при работе. Не рекомендуется к использованию со сточными водами, так как штифты могут собирать мусор. Подходит для эксплуатации с чистой водой или очищенными сточными водами.

Основные правила установки

Обратные клапаны предотвращают отток воды в противоположном направлении и способствуют защите оборудования и прочих составляющих системы водоснабжения/водоотведения/отопления: трубопроводов, насосов и компрессоров. Однако для адекватного функционирования нужно обеспечить правильный монтаж комплектующих. Если установка была проведена с ошибками и недочетами, в системе могут появиться утечки, что приведет к нарушению целостности всей системы.

Вариант установки

Поворотные клапаны, двухдисковые, бесшумные подпружиненные – регулируют поток жидкости, но имеют разный механизм этой регулировки. Поворотные работают благодарю диску, поворачивающемуся внутрь/наружу относительно напора жидкости. Двухстворчатые функционируют за счет пружины, закрывающей две «двери» для остановки потока. Подпружиненные с осевым потоком отличаются комплексной конструкцией диска и штока, дополнительно используются пружины сжатия, закрывающие клапан до изменения направления напора на противоположное. Последнее важно, так как данная конструкция при быстром закрытии в то же время снижает возможность возникновения гидравлического удара – критическая неисправность, которая может произойти при внезапном отключении насоса или резком закрытии клапана.

Схема насосной станции

Установка этой детали рекомендуется, если есть вероятность возникновения обратного потока жидкости, которая транспортируется по трубопроводу, что может спровоцировать повреждение системы. Иногда высокое скопление конденсата может вызвать гидроудар. Монтаж обратных клапанов на трубопроводах, собирающих конденсат, предотвращает поломки благодаря автоматическому предотвращению обратного потока.

Важно! Правильно подобранный и установленный обратный клапан защищает всю гидросистему.

Гидравлический удар

Чтобы воспользоваться всеми достоинствами элемента, необходимо следовать правилам монтажа. Даже небольшая ошибка способна значительно снизить эффективность всей системы, а порой вызвать повреждения, ведущие к сложному и дорогостоящему ремонту. Важно обращать внимание на следующее:

• Правильный выбор детали. Если установленный клапан не подходит по размеру к трубопроводу, не совместим с материалом или ориентацией трубы, не соответствует направлению движения жидкости и скорости напора, весь процесс водоснабжения/водоотведения будет неэффективен. Также появится риск преждевременного износа и отказа от работы его составляющих.
• Место установки относительно насоса. Это один из наиболее важных моментов. Не все комплектующие способны функционировать в вертикальной гидросистеме. Также стоит учитывать, чтобы клапан был расположен на расстоянии, которое не меньше 5 диаметров трубы от следующих элементов: колена, тройники, фитинги, иные клапаны. Это может спровоцировать турбулентность.
• Деталь должна быть правильно сориентирована. Для этого нужно проверить направление стрелки потока (она может быть нарисована на самой детали или сопровождающей бирке; также можно узнать в инструкции). Эта стрелка определяет нужное положение детали относительно направления движения жидкости в трубопроводе.

Обратный клапан для канализации

Обратный клапан идет до или после насоса?

На насосах с крыльчаткой обычно устанавливаются внешние обратные клапаны, чтобы предотвратить потерю воды или ненужное давление напора на крыльчатке. На всасывающей стороне насоса должны быть установлены сетчатые фильтры, чтобы предотвратить попадание мусора в насос.

Насос должен быть спроектирован таким образом, чтобы он мог преодолевать энергию, необходимую для полного открытия обратного клапана.

Обратный клапан до насоса

Чаще всего такой клапан используется для удержания воды в насосе при отключении двигателя. По существу, он обычно располагается на входящей всасывающей трубе перед фильтрующим насосом.

Он может быть установлен на горизонтальных или вертикальных участках трубопровода с направлением потока вверх. Монтаж для вертикальной установки имеет решающее значение.

Принцип работы

Как узнать, работает ли обратный клапан?

Для этого следует положить руку на него и приложить ухо к нему, если температура жидкости позволяет сделать это. Любой звук текущей жидкости указывает на утечку. Правильно работающий клапан издает только негромкий щелчок. Это указывает на то, что деталь закрывается и препятствует течению воды в обратном направлении.

Клапаны обеспечивают регулировку потока воды через помпу. Они поддерживают правильное давление в системе, что является превентивной мерой от возможной поломки. Для правильного функционирования системы к насосу любого типа рекомендуется подсоединить два клапана. Один из них монтируется на входе (всасывании), а второй располагается на выходе (зона нагнетания).

Важно соблюдать рекомендованные расстояния до насоса, что позволит обеспечить длительный срок службы системы. Это можно определить, используя в качестве меры ширину каждого клапана. Например, если помпа имеет входное отверстие диаметром 2,5 сантиметров и выходное 1,25 сантиметров, то клапан целесообразно установить на расстоянии не менее 25 сантиметров со стороны всасывания и 12,5 сантиметров в зоне нагнетания.

Вариант установки двух обратных клапанов: до и после насоса

Чтобы контролировать напор в насосной системе, всегда нужно регулировать течение жидкости с помощью клапана, который расположен на стороне выпуска. Если для решения данного вопроса пользователь будет использовать клапан, который расположен на всасывающей стороне, подобные манипуляции могут значительно увеличить вероятность того, что оборудование выйдет из строя. Данное обстоятельство будет связано с тем, что уровень воды, которая поступает в насос, по объему меньше, чем количество вытесняемой жидкости. Таким образом, оборудование начинает частично работать всухую. Максимально опасна такая работа для оборудования, которое имеет магнитный привод.

Клапан на стороне всасывания следует закрывать только при выключенном насосе. При запуске клапан на выходе не должен быть полностью открыт, он должен быть частично закрыт для создания дополнительного противодавления.

Часто задаваемые вопросы

Какой тип клапанов лучше всего подходит для использования в водных системах? Рекомендуются подпружиненные обратные клапаны. Но все зависит от индивидуальных особенностей системы.

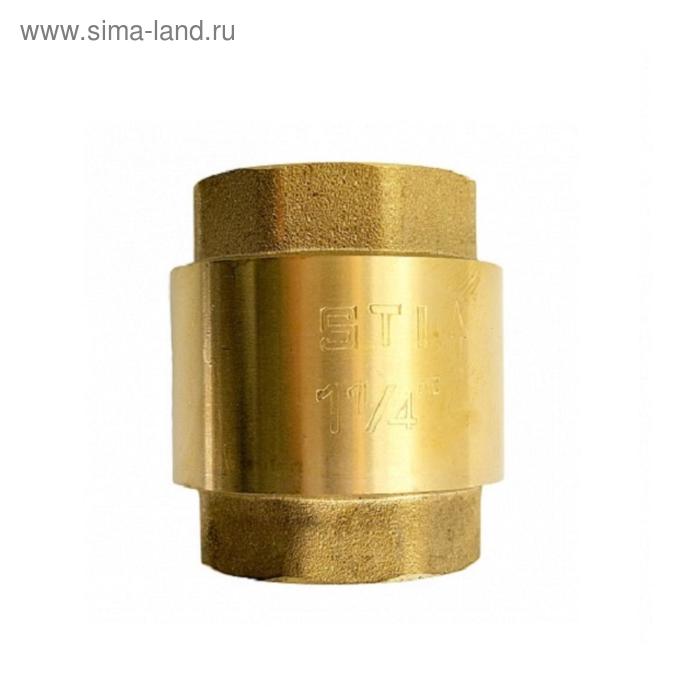

К примеру обратный клапан пружинный Comap 1270.

Пружинный вариант

Где следует разместить обратный клапан в системах водоснабжения и колодцев?

Некоторые эксперты рекомендуют несколько обратных клапанов, в то время как другие приводят разумные аргументы в пользу установки только одного клапана в водных системах. Но некоторая путаница, вероятно, возникает из-за того, что не все водопроводчики или установщики колодцев говорят об одних и тех же условиях установки. Если мы говорим об одном и том же устройстве и ситуации, и если скважинный насос сам по себе не имеет внутреннего обратного клапана, обычное место для него находится над землей. Обратный клапан устанавливается на трубопроводе на дне скважины во всех установках для неглубоких скважин, в установках струйных насосов для глубоких скважин и в некоторых установках для погружных насосов для глубоких скважин.

Дополнительные обратные клапаны могут быть установлены на трубопроводе скважины внутри нее в пределах 7,5 м от дна скважины и под водой, то есть ниже верхней границы уровня статического напора воды в скважине. Часто он устанавливается рядом с концом входящего трубопровода скважины прямо перед однолинейным струйным насосом над землей, особенно если струйный насос не имеет собственного рабочего внутреннего обратного клапана (как многие из них).

Схема установки

В каком направлении должен быть установлен обратный клапан? Что указывает стрелка на нем?

Стрелка на корпусе указывает направление потока воды через него. Так, например, если клапан установлен на трубе из колодца между ним и напорным баком для воды или водяным насосом, стрелка будет указывать на напорный бак или насос.

Вариант расположения стрелки

Обратный клапан должен быть горизонтальным или вертикальным?

Подпружиненные будут работать либо в горизонтальном, либо в вертикальном положении. Клапан полагается на давление пружины, чтобы закрыть клапан, а не на силу тяжести. Если используется обратный клапан гравитационного типа или поворотного типа, его также можно установить вертикально или горизонтально. Обратный клапан самотечного или поворотного типа, установленный вертикально, предполагает, что вода течет вверх по трубопроводу, и стрелка на корпусе должна указывать вверх.

Горизонтальный и вертикальный монтаж

Ключевые правила выбора обратного клапана для насоса

Чтобы обратный клапан соответствовал конкретному применению, необходимо определить несколько рабочих параметров. Эти критерии играют роль в процессе выбора:

• Начальные затраты. Затраты на приобретение клапана могут сильно различаться и также должны включать отчисления на установку. Первоначальная стоимость должна учитывать длину прокладки необходимого трубопровода, а также стоимость установки и опор.
• Расходы на техническое обслуживание. Обычно можно с уверенностью сказать, что чем больше движущихся частей в клапане, тем больше потребность в обслуживании. Рекомендуемый производителем план технического обслуживания следует пересмотреть и учесть в стоимости срока службы детали.
• Траты на электроэнергию. Стоимость энергии, затраченной некоторыми клапанами, может быть намного выше их первоначальной цены.
• Невзрывные характеристики. Важно, чтобы характеристика закрытия клапана соответствовала динамике насосной системы.

Пример установки

• Совместимость с жидкостями, потому что линейная среда имеет решающее значение для выбора. Чем выше концентрация взвешенных твердых частиц, тем больше внимания требуется при выборе.

Коротко о главном

При выборе и установке обратного клапана важно учитывать индивидуальные особенности насосной системы. Рекомендуется обратиться к сертифицированному проектировщику, чтобы достичь оптимальной производительности системы и минимизировать затраты. В большинстве случаев наиболее целесообразно использовать два клапана: до и после насоса. При наличии этой детали в самом насосе можно обойтись одним обратным клапаном. Выбирая вариант установки с одним клапаном, наиболее целесообразно делать акцент на его монтаже на всасывающей трубе до насоса. При этом следует соблюдать рекомендуемое расстояние до насосного оборудования.

Выбрать комплектующие для насоса Вы можете тут

Какое количество клапанов выбрали вы при установке их в систему? Где вы их расположили – до или после насоса?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Клапан обратный поворотный 19ч01бр DN-50

Главная Каталог Запорная арматура Клапаны обратные поворотные Клапан обратный поворотный 19ч01бр DN-50

← Предыдущий товарСледующий товар →

• Описание
• Характеристики
• Доставка
• Отзывы

Обратный поворотный клапан (обратный затвор) предназначен для установки на производственных и хозяйственных трубопроводах, либо на насосных станциях. Клапан предотвращает движение рабочей среды в направлении, обратном заданному. Рабочими средами обратных поворотных клапанов нашего производства заявлены вода и пар под давлением до 1,6 МПа и температуре до +225^оС. Нормы герметичности конкретного вида клапана указаны в таблице.

Всегда следует помнить, что работы по устранению дефектов клапанов запрещены при наличии давления рабочей среды в трубопроводе.

Приведенная модель клапана аналогична аналог19ч21бр (16 кгс/см2), и производится в соответствии с ТУ 3721-002-08832266-2011

Артикул

КОПDN50

Ширина гидр. сечения

50

Вес

2,4 кг

Материал

СЧ-20

Вы можете воспользоваться услугой доставки или забрать заказ со склада в Подольске. Возможна разгрузка товара с помощью манипулятора.

Чтобы рассчитать стоимость и согласовать время поставки, позвоните нашему менеджеру по телефону 8 (800) 250-95-69 или отправьте письмо на e-mail [email protected].

Заказы отправляются только после 100%-й предоплаты. Возможна оплата путем перечисления денежных средств на расчетный счет поставщика или наличными в кассе банка.

Отзывы

Центральная площадь г. Калуга

Благоустройство Плотникова переулка

Благоустройство 4-го Полевого переулка

Станция метро Проспект Вернадского

г. Москва, Денежный переулок

г. Москва, Глазовский переулок

Тренировочный комплекс ЦСКА

г. Москва, ул. Херсоновская

г. Москва, ул. Намёткина

Нажимая на кнопку, вы соглашаетесь на обработку персональных данных.

Ваше сообщение отправлено!

Обновить форму

© 2022 ООО «ЛИТЛИДЕР»
ОГРН 5167746502578
ИНН 7733312003

Карта сайта

Политика конфиденциальности

Товар:

Ваше имя:

Телефон: *

Примечание:

Нажимая на кнопку, вы соглашаетесь
на обработку персональных данных.

Ваше имя:

E-mail: *

Сообщение: *

Нажимая на кнопку, вы соглашаетесь
на обработку персональных данных.

Ваше имя:

Телефон: *

Нажимая на кнопку, вы соглашаетесь на обработку персональных данных.

Оформить заказ Продолжить покупки

— обратные клапаны водяных скважин для насосных систем

U.S. Valve’s Techno Check ^™ Глубокие обратные клапаны для тяжелых условий эксплуатации — это хорошее решение для преодоления гидравлических ударов и устранения проблем с обратным клапаном ваших погружных насосных систем. Исключительная реакция обратного клапана Techno Deep Well на быстрый запуск водяных насосов и исключительно низкий перепад давления отличают его как превосходный клапан для обслуживания водяных скважин.

Стандартные обратные клапаны Techno с внутренней резьбой, специально разработанные для применения в глубоких скважинах, рассчитаны на рабочее давление 450 фунтов на кв. дюйм или глубину 1000 футов. Также доступны обратные клапаны Techno с наружной резьбой и полнофланцевые обратные клапаны Techno. Неотъемлемые особенности включают большую свободную площадь с результирующим низкая потеря давления, высокая герметичность за счет непрерывной конструкции уплотнения, сниженный уровень шума и износа за счет исключения вращающихся частей с металлическим контактом, а также стабильная работа в более широком диапазоне скоростей потока.

1. Полнопроходной – Обеспечивает повышенный расход при снижении потерь давления
2. Пластины клапанов — с опорой металл-металл и уменьшенным ходом
3. Уплотнительный элемент – Обеспечивает герметичность и увеличенный срок службы
4. Шарнирная стойка — прецизионная конструкция воздушной фольги обеспечивает обтекаемый поток
5. Пружина

Полнопроходные, самый низкий перепад давления

Полнопроходные обратные клапаны обеспечивают больший расход и меньшие перепады давления, чем обычные обратные клапаны. Наша конструкция обратного клапана с шарниром из эластомера выводит производительность на совершенно новый уровень за счет устранения ограничительного седла клапана и значительного увеличения площади открытия клапана и коэффициента расхода (Cv). Наши полнопроходные шаровые краны предлагают открытые пути потока, что снижает турбулентность и шум. Они идеально подходят для применения в вакуумных насосах, системах сжатого воздуха и газа, а также в системах водоснабжения, где желательны низкая потеря напора и устранение гидравлического удара.

Запросить цену

Особенности и преимущества

Наши клапаны предлагают ряд впечатляющих преимуществ по сравнению с конкурирующими конструкциями.

• Самый низкий перепад давления в отрасли
• Доступен из нержавеющей стали 316, углеродистой стали, чугуна, латуни, алюминия
• Большинство клапанов из углеродистой стали имеют покрытие из дихромата цинка
• Наружная и внутренняя резьба NPT, бесфланцевая, рифленая и гладкая, API и т. д.
• Простота установки, бесшумная работа
• Содержимое США, соответствует требованиям ARRA
• Наши обратные клапаны уменьшают гидравлический удар
• Каждый клапан тестируется перед отправкой

Быстрая доставка

Мы поддерживаем обширный ассортимент клапанов, деталей и компонентов из самых разных материалов, чтобы мы могли быстро реагировать на ваши потребности. Клапаны обычно собираются и испытываются в течение 1-2 дней после получения заказа.

Сертифицированные обратные клапаны NSF

США Компания Valve с гордостью предлагает для вашего удобства ряд обратных клапанов, сертифицированных NSF. Чтобы соответствовать требованиям NSF 61 и NSF 371, наша команда теперь предлагает бессвинцовые обратные клапаны, безопасные для использования в питьевой воде и других скважинных применениях.

Чтобы узнать больше о нашем ассортименте бессвинцовых обратных клапанов, сертифицированных NSF, нажмите здесь.

Технические данные

Технические данные, включая доступные материалы, размеры, покомпонентное изображение, номера деталей и описания, стандартные модели, Cv клапана, кривые потери давления и другую информацию можно найти в наших брошюрах. Посетите наши страницы продуктов по ссылкам ниже.

• Обратные клапаны
• Шаровые краны
• Материалы

Сравнение коэффициентов расхода обратного клапана (Cv) — галлонов воды в минуту при 60°F и перепаде давления 1 фунт/кв. дюйм

Нажмите здесь, чтобы запросить предложение или позвоните нам по телефону 1-410-789-0999

Запросите предложение или позвоните нам по телефону 1-410-789-0999

Engineering of Water Systems – Water Well Journal

Часть 17(d) – Механическое проектирование, клапаны, часть 4

Автор Ed Butts, PE, CPI

оборудование, используемое в крупных системах водоснабжения, с обзором типов трубопроводов, конструкции и методов защиты труб, а также запорной и дроссельной арматуры. В этом месяце мы обсудим обратные клапаны и воздушные/вакуумные выпускные клапаны. Наша серия завершится обзором регулирующих клапанов в июле.

Обратные клапаны

Обратные клапаны представляют собой механические клапаны одностороннего действия, используемые в большинстве насосных установок. Их использование заключается в ограничении потока жидкости в системе только в одном направлении, и в принципе они представляют собой простые в эксплуатации клапаны.

Они классифицируются как односторонние распределители, т. е. имеют два отверстия в корпусе: одно для входа жидкости, а другое для выхода жидкости. Поток жидкости в нужном направлении открывает клапан, в то время как нулевой перепад давления и/или изменение направления потока заставляют клапан закрыться.

Они используют давление на входе или выше по потоку, чтобы открыть клапан, а затем автоматически закрываются, когда поток либо прекращает движение вперед, либо давление выравнивается с обеих сторон клапана, либо результирующая сила на выходе, благодаря подпружиненному закрытию от 1 до На 5 фунтов выше, чем сила вверх по потоку, предотвращает реверсирование потока через клапан.

Обратные клапаны обычно не требуют питания для работы, а также не требуют регулярного внимания или технического обслуживания. Они являются обязательным клапаном в большинстве систем водоснабжения и водоотведения, а также в большинстве промышленных и ирригационных систем.

Без обратных клапанов жидкость, перекачиваемая на большую высоту, возвращалась бы к источнику всасывания или воды, как только насос отключался. В некоторых случаях это реверсирование потока может привести к обратному вращению насоса и привода и привести к повреждению обоих, если устройство перезапустится во время обратного вращения.

Проблемы с обратными клапанами и потенциальные проблемы начинаются с нормального износа диска и седла клапана, вплоть до ненормального износа и выхода из строя, вызванных чрезмерной скоростью, песком, ударами или экстремальными циклами.

Наиболее распространенными аномалиями с обратным клапаном являются захлопывание клапана при пуске или остановке насоса, неполное или частичное открытие при включенном насосе и неполное или частичное закрытие при выключенном насосе.

Типичный обратный клапан полностью закрывается за счет силы тяжести, силы пружины и обратного потока.

Во время остановки насоса часто возникает возможность захлопывания обратного клапана. Когда насос останавливается, сила тяжести и обратный поток могут захлопнуть обратный клапан. Поскольку жидкость несжимаема, она создает давление или ударную волну, более известную как гидравлический удар.

Жидкость продолжает течь вперед и назад до тех пор, пока потери на трение не рассеют волну давления и давление не упадет до статического уровня. Захлопывание обратных клапанов может вызвать серьезные скачки давления в системе, от незначительных неудобств, вызывающих дребезжание труб, до серьезных состояний, которые могут привести к повреждению оборудования и разрыву труб.

Многие считают, что именно так работают обратные клапаны, поскольку «что бы мы ни делали, они захлопнутся». Обычно это не так. Настоящая причина проблем с захлопыванием обратного клапана связана с неправильным размером и выбором, а не с типом клапана.

Типы обратных клапанов

Различные типы и типы обратных клапанов демонстрируют различные значения обратного ускорения и безударных характеристик. Выбор обратного клапана на линии системы не должен осуществляться путем простого выбора клапана без захлопывания в качестве обратного клапана по умолчанию, а путем адаптации обратного клапана к динамике водной системы.

Например, глубинная насосная установка, использующая вертикальный турбинный насос (ВТН) без обратного стояка или обратного клапана, будет демонстрировать гораздо более высокую тенденцию к обратному потоку и ускорению, как только насос будет отключен. Это приведет к откачке воды из колонны насоса и опорожнению колонны через чаши насоса, а не через ту же скважину с погружным скважинным насосом, оснащенным обратным клапаном стояка, который закрывается сразу после отключения насоса и удерживает воду внутри стояка. колонна.

Этот тип системного несоответствия демонстрирует, что, хотя обычный поворотный обратный клапан может удовлетворительно работать в установке с погружным насосом, вероятность обратного потока в установке VTP значительно увеличивает вероятность гидравлического удара.

Наиболее распространенные типы встроенных обратных клапанов, используемых в скважинных или бустерных насосах, показаны на рисунке 1. Степень обратной скорости и графическое воздействие на систему водоснабжения от динамических характеристик различных типов обратных клапанов показаны на рисунке 2 (Баллун 1997).

Даже с обратным клапаном надлежащего типа многие случаи гидравлического удара могут возникать из-за внезапного отказа насоса во время мгновенного отключения питания или нормальной работы насоса без метода перехода потока, когда вся скорость потока от одного насоса или объекта изменяется в течение дело всего нескольких секунд.

Наиболее серьезным примером гидравлического удара во время сбоя питания часто является результат заклинивания обратного клапана или реверсирования потока.

В случае реверсирования потока во время нормальной работы жидкость в трубопроводе приобрела поступательный импульс в результате передачи энергии насосом жидкости (рис. 3а). Когда происходит внезапный сбой питания, перекачиваемая жидкость сохраняет ту же тенденцию к продолжению неослабевающего движения вперед благодаря импульсу, сообщаемому ее кинетической энергией.

Этот импульс может привести к ситуации, когда прекращение подачи энергии насосом может привести к тому, что внутри трубопровода образуется область или зона отрицательного или пониженного давления, непосредственно примыкающая к насосу и ниже по потоку из-за физического разделения молекулы жидкости или сдвигающее действие жидкости внутри трубопровода (рис. 3b).

Жидкость в конечном итоге больше не может поддерживать свой поступательный импульс из-за комбинированного эффекта от сопротивления, создаваемого силами гравитации, и потери энергии, развиваемой насосом. Жидкость быстро меняет направление обратно к насосу, чтобы уменьшить зону пониженного давления, образовавшуюся в результате отделения жидкости (рис. 3с).

Часто из-за более высокого давления, существующего на напорной стороне насоса, в сочетании с вакуумным эффектом этого пониженного давления, жидкость может развить чрезвычайно высокую составляющую обратной скорости, необходимую для устранения этой пустоты менее чем за секунду. Когда обратный поток сталкивается с границей, такой как диск обратного клапана, сила, создаваемая этой внезапной остановкой потока, приводит к знакомому шуму захлопывания, который может привести к разрушительным силам вплоть до разрыва труб или фитингов (рис. 3г).

Это мгновенное изменение энергии — от кинетического состояния до энергии давления — приводит к одной из причин знакомого явления, известного как гидравлический удар. Этот внезапный всплеск высокого давления продолжается взад и вперед внутри трубы, поскольку волна давления колеблется внутри трубы до тех пор, пока упругие свойства внутренней стенки трубы не начнут уменьшаться, а силы трения в конечном итоге рассеивают оставшуюся энергию (рис. 3e).

Наилучший способ предотвратить проблемы такого типа — адекватная профилактика с использованием безотказных или бесшумных обратных клапанов. Этот тип обратного клапана, популярный при обслуживании скважинных насосов, имеет относительно короткое расстояние хода, которое не зависит от силы тяжести для закрытия. Это, наряду с запасенной силой от пружины сжатия, заставит клапан полностью закрыться при небольшом перепаде давления, возникающем на каждой стороне клапана, прежде чем реверсирование потока может начаться при перепаде менее 0,5 фунта на кв. глава).

В других типах систем иногда желательно обеспечить обратный поток через клапан перед полным закрытием. В этих случаях клапан часто оснащается и амортизируется демпфером, устройством с воздушной или масляной амортизацией, которое обеспечивает начальное быстрое закрытие примерно до 75–90% полного закрытия с последующим медленным и упорядоченным закрытием оставшегося хода. чековой заслонки. Это также предотвращает захлопывание внутренних компонентов клапана, обеспечивая контролируемую скорость закрытия.

При использовании обратного клапана с поворотным или наклонным диском часто требуется внешний доступ к диску обратного клапана, поэтому клапан может быть оснащен утяжеленным внешним рычагом или пружиной для быстрого закрытия клапана.

Любой из этих методов может значительно уменьшить степень развивающегося гидроудара за счет предотвращения любого ускорения перекачиваемой жидкости в обратном направлении.

Еще один тип обратного клапана, который используется в некоторых бустерных насосах или самотечных системах, работает противоположным образом. Клапан остается полностью открытым после выключения насоса. Это позволяет потоку продолжать свое движение вниз по течению вместе с добавлением жидкости из напора, поступающего из источника через неработающий насос для предотвращения разделения колонны, а затем с помощью внешнего управления, которое медленно закрывает главный клапан, так что время закрытия расширен.

Этот тип применения может использоваться со многими системами подкачивающих насосов в качестве байпаса вокруг насоса для обеспечения маршрута воды с низкими потерями напора или на нагнетании насоса.

Размер и выбор

Необходимо выбрать наиболее подходящий размер и тип обратного клапана, чтобы обеспечить наилучшие рабочие характеристики и срок службы. Клапан меньшего размера вызовет более высокие потери давления и создаст чрезмерный шум и вибрацию. Слишком большой размер клапана может привести к преждевременному износу и выходу из строя внутренних компонентов клапана.

Выбор наилучшего клапана обеспечит надлежащий поток, оптимизирует общую эффективность и повысит целостность и долговечность любой системы обработки жидкостей.

Обратные клапаны часто выбираются исключительно исходя из размера трубы и максимально возможной скорости потока.

Хотя вы можете захотеть пропустить через клапан как можно больше жидкости, это не всегда является лучшим или наиболее желательным. Фактически, условия потока должны определять внутреннюю работу обратного клапана, потому что диск расположен непосредственно на пути потока.

Если потока недостаточно, чтобы держать диск клапана полностью открытым, диск будет трепетать и двигаться вверх-вниз или по кругу в потоке, что приведет к преждевременному износу внутренних компонентов, возможности быстрого выхода из строя и более высокому давлению уронить. При выборе универсального обратного клапана необходимо учитывать следующие элементы:

• Размер трубопровода (использование размера линии, полный или уменьшенный порт?)
• Данные по применению (характеристики жидкости, включая вязкость, наличие абразивов и температуру)
• Высокие, расчетные (оптимальные) и низкие скорости потока с соответствующими перепадами давления (в футах напора или фунтов на квадратный дюйм)
• Потенциал кавитации и сопротивление при высоких скоростях или перепадах давления
• Тип материала сиденья (трима) (резина, бронза, нержавеющая сталь, стальной сплав и т. д.)
• Допустимая ориентация установки (горизонтальная или вертикальная)
• Торцевые соединения (фланцевые, резьбовые, с пазами, межфланцевые, плоские, под приварку и т. д.)
• Номинальное давление (чаще всего 125 или 250 фунтов)
• Химическая совместимость материала с жидкостью (чугун, сталь, ПВХ и т. д.)
• Возможность гидравлического удара и предотвращение (короткий ход диска, закрытие с помощью пружины, амортизация и т. д.)
• Допуск на герметичность/утечку.

Чтобы правильно подобрать размер обратного клапана, необходимо либо учитывать значение K клапана относительно скорости через клапан в уравнении Дарси, либо значение коэффициента расхода (Cv) (определяемое как расход в галлонах США воды в минуту при 60°F, который будет проходить через клапан с результирующим перепадом давления 1 фунт/кв. дюйм), чтобы можно было настроить обратный клапан в соответствии с применением.

Это включает изменение расстояния, на которое диск проходит от закрытого до полностью открытого положения. Эти значения показаны для типовых обратных клапанов в Таблице 1. Когда диск клапана стабилен и полностью открыт или закрыт относительно седла, обычно не возникает никаких колебаний, вибрации или чрезмерной вибрации.

Опять же, простые проблемы с обратным клапаном, если их игнорировать, могут привести к более серьезным проблемам с системой, если их не устранить в ближайшее время. Две наиболее очевидные из этих проблем — захлопывание и неполное открытие или закрытие.

Диагностика захлопывания обратного клапана, как правило, вызванного гидравлическим ударом из-за слишком быстрого изменения скорости трубопровода, обычно проводится не более чем прослушиванием клапана и наблюдением за колебаниями давления ниже по потоку во время запуска или остановки насоса. Неполное закрытие или открытие обнаруживается путем наблюдения за клапаном и системой во время работы насоса.

В любом случае причина часто связана с чрезмерным износом компонентов внутри самого клапана. Захлопывание обратного клапана обычно является результатом того, что жидкость частично или полностью меняет направление прохождения через клапан перед его закрытием. Когда клапан, наконец, закрывается, скорость этого обратного потока может быть достаточно высокой, чтобы привести к знакомому и громкому хлопку, когда диск клапана в конечном счете входит в зацепление с седлом.

Это событие может привести к серьезным, если не катастрофическим, последствиям для насоса или системы в зависимости от расположения клапана и величины повышения давления. В некоторых случаях повышение давления в результате такого внезапного закрытия может привести к разрыву трубопровода или корпуса насоса.

В других случаях реверсирование потока через насос может быть достаточным, чтобы вызвать реверсивное вращение насоса и двигателя на низкой скорости. Если агрегат перезапустится в этом обратном состоянии, результирующая нагрузка на насос и двигатель, скорее всего, приведет к полному отказу агрегата.

Решение этой проблемы, как правило, простое — остановить обратный поток жидкости до того, как он начнется. Это часто делается с помощью подпружиненного клапана с коротким ходом диска. Пружина предназначена для полного закрытия клапана при нулевой скорости, предотвращая реверс потока, до он может запуститься.

Этот тип клапана называется бесшумным обратным клапаном и обычно используется в системах водоснабжения.

Большинство поворотных обратных клапанов (рис. 1B) особенно подвержены этой проблеме. Однако это часто можно исправить, добавив внешнюю пружину или противовес на рычаг внешнего клапана.

Неполное открытие или закрытие обратного клапана почти всегда требует снятия, осмотра и ремонта внутренних компонентов клапана. Неполное открытие обратного клапана может привести к уменьшению потока в системе.

Обратные клапаны имеют расчетное давление срабатывания, которое представляет собой минимальное давление на входе, необходимое для открытия или срабатывания. Клиенты могут точно соответствовать требованиям применения благодаря множеству различных типов клапанов. Проверка этого выполняется путем установки манометров сразу с обеих сторон клапана. В большинстве случаев перепад давления между двумя сторонами обратного клапана должен быть менее
2 фунта на кв. дюйм и менее 5 фунтов на кв. дюйм практически в каждом случае и скорости потока.

Затем можно сравнить давление на входе с данными кривой насоса, чтобы определить разницу с фактическим напором насоса. Значительная разница в давлении является поводом для исследования и подтверждения перед подозрением на сам насос.

В то время как неполное открытие клапана, как правило, не является причиной для немедленной тревоги, в случае неполного закрытия клапана верно обратное. Эта ситуация может привести к полному отказу клапана за короткое время, что приведет к полному выходу из строя насосной установки из-за проблем с реверсированием полного потока, как описано ранее.

Несмотря на то, что обратные клапаны бесшумного типа (рис. 1G) обеспечивают значительные преимущества в большинстве применений для перекачки воды, предотвращая (или, по крайней мере, уменьшая) захлопывание или гидравлический удар, компоненты клапана являются внутренними и, к сожалению, их нелегко проверить на предмет износа.

Малый ход диска, хотя и является преимуществом при гидравлическом ударе, может привести к износу вдоль направляющих поверхностей штока, которые не видны при внешнем осмотре. Этот износ, если он станет чрезмерным, может привести к смещению диска, вызывая флаттер и/или неполное закрытие.

Периодическая проверка внутренних компонентов клапана, которые требуют вывода из эксплуатации, рекомендуется на критических установках с высоким давлением или расходом, чтобы избежать этого.

Обратные клапаны для погружных скважинных насосов

Обратные клапаны, используемые в скважинах в качестве обратных клапанов стояка, требуют выбора и конструктивных соображений, отличающихся от наземных клапанов. Чтобы обеспечить достаточную прочность и давление, многие обратные клапаны стояка используют стандартные тарельчатые устройства и изготавливаются из корпусов из ковкого чугуна и внутренних компонентов из стали, как показано на рис. 4а.

Другим уникальным фактором является физический размер клапана, особенно для погружных насосных установок. Обратные клапаны, используемые в скважинах фиксированного диаметра, должны иметь возможность физически помещаться в скважину, в то же время вмещая отводной кабель и любую другую скважинную трубу или устройства. Это может быть сложной задачей, когда необходимо обеспечить высокие дебиты из небольших скважин.

Например, рассмотрим 1000 галлонов в минуту из 12-дюймовой скважины, где используется 8-дюймовый обратный клапан из углеродистой стали и внутренние детали заслонки (см. рис. 4b).

Вторым важным фактором является сила. Обратные клапаны, используемые в водяных скважинах, часто должны выдерживать внутреннее давление до 1000 фунтов на квадратный дюйм, а также должны выдерживать значительный вес насоса, двигателя, отводной трубы, воды и кабеля, установленного под клапаном. Это означает, что клапан должен обладать достаточной прочностью как по конструкции корпуса, так и по прочности резьбы. Обычно это ограничивает выбор конструкцией из ковкого чугуна или стали, хотя термопласты способны выдерживать ограниченный вес.

Далее идет тип потоков. Обратные клапаны, используемые для обслуживания глубоководных погружных насосов, должны быть способны выдерживать вес насоса, двигателя, отводной трубы и кабеля, а также воды под клапаном, сопротивляясь крутящему моменту во время запуска и ускорения двигателя без отвинчивания или ослабления.

При прямолинейном пуске с двигателями большой мощности этот крутящий момент может создавать крутящий момент в несколько сотен футо-фунтов.

Как правило, при условии достаточной глубины резьбы и зацепления, коническая резьба с конусностью 3/4 дюйма на фут с восемью резьбами на дюйм при номинальных размерах 2,5 дюйма и более используется для обеспечения осевой прочности конструкции и устойчивости к возможному отвинчиванию.

В некоторых случаях для труб диаметром более 12 дюймов используется прямая резьба со штифтовым или прихваточным швом для обеспечения эквивалентного сопротивления.

Наконец, различные условия, связанные с переменным потоком. Когда погружная насосная система спроектирована и рассчитана на определенный расход, но будет работать с переменным расходом и использует частотно-регулируемый привод, регулирующий клапан или другие средства для обеспечения условий переменного расхода, внутренние детали клапана, особенно диск, могут испытывать встроенный флаттер из-за неполного открытия.

В зависимости от клапана это может привести к вибрации, износу внутренних направляющих на диске и корпусе и преждевременному выходу из строя. В этих случаях, особенно если ожидаемая скорость низкого расхода составляет менее 50 % расчетного расхода, может потребоваться использование специального дискового стабилизатора или буфера, или клапан/седло с V-образным отверстием.

На рис. 4c показан пример обратного клапана стояка, предназначенного для обслуживания глубоководных погружных насосов с частотно-регулируемым приводом, вместе с отламывающейся заглушкой, позволяющей опорожнить отводную трубу перед подъемом устройства. Это может существенно снизить вес установки и уменьшить воздействие и потенциальный ущерб от воды из труб, заполненных водой.

Воздушные и вакуумные выпускные клапаны

Двухфазный поток (воздух и вода) под давлением в гидравлической системе может быть сложным состоянием, которым трудно управлять. При объединении в поток жидкости присущее воде отсутствие сжимаемости в сочетании с сжимаемостью вовлеченного воздуха создают решение с непредсказуемыми состояниями, которые могут повлиять на гидравлическую насосную или транспортную систему.

Это требует отделения и удаления воздуха из системы, когда это возможно. В трубопроводе или насосной системе есть три основных источника воздуха.

Первый источник возникает при запуске. Трубопровод содержит воздух, который необходимо транспортировать и откачивать во время заполнения. По мере заполнения трубопровода большая часть воздуха будет выталкиваться вниз по течению и выпускаться через гидранты, продувочные устройства и другие механические устройства.

Однако значительный объем этого воздуха будет скапливаться в высоких или закрытых точках системы. Захваченный воздух может иметь серьезные последствия для работы и эффективности системы. Поскольку воздушные карманы собираются в высоких точках, возникает ограничение потока, что приводит к ненужным потерям напора и потреблению энергии.

Как показано на рисунке 5, захваченный воздух образует длинный карман вдоль спуска трубы с постоянной глубиной (d). Поскольку воздух находится под одинаковым давлением вдоль воздушного кармана, можно показать, что потеря напора равна вертикальной высоте кармана или размеру (H). Трубопровод с большим количеством воздушных карманов может создать достаточное ограничение, чтобы остановить весь поток.

Кроме того, из-за движения воздушных карманов могут возникать внезапные изменения скорости. При прохождении через ограничение на линии, такое как регулирующий клапан, смещенный воздушный карман может вызвать скачки напряжения или гидравлический удар. Гидравлический удар может повредить оборудование или ослабить фитинги и вызвать утечку.

Наконец, коррозия материала трубы ускоряется при воздействии на нее воздушной полости, что может привести к преждевременному выходу из строя трубопровода.

Второй источник имеет дело с естественно растворенным в жидкости воздухом. Вода обычно содержит около 2% воздуха по объему, исходя из нормальной растворимости воздуха в воде. Этот растворенный воздух обычно отделяется от воды при повышении температуры или падении давления жидкости, что происходит в высоких точках из-за увеличения высоты.

Во время работы возникает третий источник воздуха. Воздух может попасть в систему через такое оборудование, как насосы, фитинги и клапаны, особенно при наличии вакуума.

Захваченный воздух в трубопроводе может иметь серьезные последствия для работы и эффективности системы. Поскольку воздушные карманы собираются в высоких точках, возникает ограничение потока, что приводит к ненужным и более высоким потерям напора. Трубопровод с многочисленными воздушными карманами может создать достаточное ограничение, чтобы остановить весь поток. Быстрые изменения скорости также могут происходить из-за внезапного движения воздушных карманов. При прохождении ограничения в
линии, такой как регулирующий клапан, смещенный воздушный карман может вызвать скачки напряжения или гидравлический удар, которые могут повредить оборудование, ослабить фитинги и вызвать утечку.

Наконец, коррозия материала трубы ускоряется при воздействии на нее воздушной полости, что может привести к преждевременному выходу из строя трубопровода.

Здесь описаны четыре основных типа воздушных клапанов, три из которых определены в стандарте C512 Американской ассоциации водопроводных сооружений (AWWA) для использования в системах водоснабжения и водоотведения. Четыре основных типа воздушных клапанов включают в себя:

• Воздушно-вакуумный клапан (стандарт AWWA C512)
• Автоматический клапан выпуска воздуха (стандарт AWWA C512)
• Комбинированный клапан (стандарт AWWA C512)
• Кинетические клапаны выпуска воздуха (в основном используются в ирригационных системах и системах с низким напором).

Воздушные клапаны AWWA, соответствующие стандарту C512, изготовлены из железа или нержавеющей стали с коррозионностойкой отделкой для водоснабжения и водоотведения. Воздушные клапаны для орошения часто изготавливаются из алюминия, ПВХ или нейлона.

Важным моментом является то, что воздушные клапаны имеют другое название и функцию, чем клапаны сброса давления и сброса давления, которые устанавливаются в системах водоснабжения и резервуарах для хранения жидкости для обеспечения защиты от избыточного давления. Предохранительные клапаны включают пилотные устройства с уставками, предназначенными для обеспечения защиты от избыточного давления и/или перенапряжения. (Более подробно это будет обсуждаться в следующем выпуске The Water Works). по размеру отверстия: маленькое и большое.

Воздушные/вакуумные выпускные клапаны (рис. 6a для размеров 2 дюйма и меньше и рис. 6b для размеров 3 дюйма и больше) также используются для быстрого сброса больших объемов воздуха во время заполнения или запуска трубопровода, поэтому они также оснащен большим отверстием. Однако в этом случае они также допускают поступление воздуха обратно в трубопровод во время опорожнения трубы. Таким образом, этот тип клапана часто рассматривается как двухходовой клапан. Это важно, потому что некоторые материалы труб, особенно большого диаметра, тонкостенная сталь или ПВХ, могут легко разрушаться под действием отрицательного давления.

Воздушно-вакуумный клапан имеет полноразмерное отверстие от ½ до 20 дюймов. Благодаря этому клапаны могут выпускать большие объемы воздуха. Клапаны также пропускают большие объемы воздуха, чтобы предотвратить возникновение вакуума в трубопроводе и обеспечить возможность разрыва или опорожнения трубы.

Воздушно-вакуумные клапаны имеют нормально открытую конструкцию, и поплавок в клапане поднимается вместе с уровнем воды, закрывая большое отверстие после выпуска воздуха. И наоборот, когда давление в системе падает ниже атмосферного значения из-за слива, разрыва линии или разделения колонны, поплавок опускается и позволяет атмосферному воздуху снова попасть в трубопровод.

Важно отметить, что при нормальной работе поплавок удерживается в закрытом состоянии за счет давления в трубопроводе и не выпускает скопившийся воздух.

Эти клапаны не имеют механического соединения и из-за отверстия большого диаметра не могут открываться, когда система находится под давлением. Следовательно, необходим автоматический клапан выпуска воздуха, чтобы стравливать любой захваченный воздух во время работы системы.

Другим распространенным применением воздушно-вакуумных клапанов является выпуск вертикальных турбинных или погружных насосов без обратных клапанов. Это необходимо для того, чтобы трубопровод между насосом и обратным клапаном наполнился воздухом и сбросил вакуум при отключении насоса.

При запуске насоса он быстро поднимает столб воды и заполняет стояк насоса. Воздушно-вакуумный клапан выпускает этот захваченный воздух до того, как вода достигает и открывает обратный клапан.

Воздушно-вакуумный клапан подходит для этого применения, поскольку он может быстро вытеснять большие объемы воздуха и закрываться, когда жидкость заполняет клапан. Воздушно-вакуумный клапан размещается в верхней части насосной колонны или стояка, так что при запуске насоса воздух, попавший в трубу, выбрасывается через воздушно-вакуумный клапан.

Клапан в этом случае оснащен дросселирующим устройством, которое представляет собой регулируемое устройство, установленное на выходе воздушного клапана для регулирования расхода выхлопных газов. Поскольку насос может достичь полной скорости за несколько секунд, используется дроссельное устройство для замедления выброса воздуха, предотвращая слишком быстрый подъем воды, попадание в обратный клапан ниже по потоку и вызывая гидравлический удар в колонне насоса.

Еще одним дополнительным устройством для воздушно-вакуумного клапана является медленно закрывающееся устройство. Это устройство обычно используется для трубопроводов, где может произойти разделение колонн. Одной из целей этого устройства является закрытие, когда может возникнуть высокая скорость выхлопа. Он также используется для регулирования скорости выпуска воздушного клапана, чтобы столб воды не ударялся о воздушный клапан и не вызывал гидравлический удар или повреждение воздушного клапана.

Медленно закрывающееся устройство может быть установлено на входе клапанов чистой воды и на выходе клапанов сточных вод, когда может возникнуть разделение колонны или условия вакуума.

Воздух, захваченный или скопившийся в трубопроводе, естественным образом поднимается и собирается в высоких точках системы. Этот захваченный воздух может вызвать отказ насоса, коррозию, проблемы с потоком, гидравлический удар и скачки давления. Ненужный воздух в трубопроводе также заставляет насос работать с более высоким напором, что приводит к дополнительному потреблению энергии.

Автоматический клапан выпуска воздуха постоянно выпускает лишний воздух из системы, обеспечивая плавный и эффективный поток и работу насоса. Этот тип клапана выпуска воздуха работает либо с помощью простого рычажного действия (рис. 6c), либо с помощью составного рычажного действия для более высоких давлений (рис. 6d).

В обоих случаях размер отверстия мал по сравнению с диаметром поплавка. Эта разница в размерах в сочетании с рычагом, обеспечиваемым рычагом, позволяет прижимать игольчатый клапан к седлу при высоких давлениях.

После установки автоматического клапана выпуска воздуха он постоянно работает автоматически для выпуска скопившегося воздуха. Клапаны выпуска воздуха устанавливаются в самых высоких точках напорного трубопровода, где естественным образом скапливается воздух. Пузырьки воздуха медленно мигрируют к клапану, входят в него и вытесняют жидкость внутри, снижая уровень жидкости в корпусе клапана.

Когда уровень падает до уровня, при котором он больше не поддерживает внутренний поплавок, поплавок падает. Это движение оттягивает седло от отверстия, используя преимущество рычага, приводя к открытию клапана и выпуску скопившегося воздуха в атмосферу. По мере выпуска воздуха жидкость снова поступает в клапан, снова поднимая поплавок, поднимая его до тех пор, пока седло не прижмется к отверстию, закрывая и герметизируя клапан. Этот цикл автоматически повторяется столько раз, сколько необходимо для поддержания системы без воздуха.

Третий тип воздушного клапана — это комбинированный выпускной клапан (рис. 6e), который сочетает в себе функции воздухо-вакуумного клапана и автоматического выпуска воздуха. Комбинированный воздушный клапан может быть либо однокорпусным, когда один корпус содержит компоненты автоматического выпуска воздуха и воздуха/вакуума, либо двухкорпусным или вентильным, когда автоматический воздуховыпускной клапан соединен трубопроводом параллельно с воздушный/вакуумный клапан.

Две разные конфигурации выполняют одни и те же функции в тандеме. Однако однокорпусная конструкция может быть более экономичной, тогда как двухкорпусная конструкция может обеспечить большую гибкость конструкции при выборе размеров отверстий.

Некоторые проектировщики трубопроводов используют на трубопроводе только комбинированные воздушные клапаны, поскольку все функции воздушного клапана выполняются одним клапаном. Другие области применения комбинированных воздушных клапанов включают выпускные коллекторы насоса и использование перед устройствами измерения расхода, поскольку комбинированный воздушный клапан автоматически выпускает воздух для повышения точности устройства измерения расхода.

Методы установки воздушных клапанов всех типов важны для обеспечения их надлежащего функционирования. Наилучшие результаты достигаются, когда воздушный клапан монтируется непосредственно в верхнюю часть трубы.

К сожалению, некоторые трубопроводы расположены под проезжей частью, что требует установки воздушного клапана в отдельном своде и на расстоянии от трубопровода. В этих случаях важно, чтобы размер соединительной трубы соответствовал условиям потока и был направлен вверх к воздушному клапану.

Кроме того, трубопровод с удлиненным (со смещением) воздушным клапаном может иметь функцию задержки выпуска воздуха, поэтому для оценки этой конфигурации трубопровода может потребоваться анализ переходных процессов.

В целях технического обслуживания все установки должны иметь запорный клапан, расположенный под воздушным клапаном на соединении с трубопроводом. Кроме того, для облегчения сбора любого воздуха, который может перемещаться по трубопроводу, рекомендуется использовать стояк, по крайней мере, на один-два номинальных размера больше, чем размер входного отверстия воздушного клапана. Это поможет направить воздушный карман в клапан, а также компенсировать смещение соединения.

Спускной клапан, установленный на той же высоте, что и воздушный клапан, также следует использовать для сброса давления в узле и раз в полгода проверять работу воздушного клапана. Если дренажный клапан выпускает воздух, часть автоматического выпуска воздуха воздушного клапана может потребовать обслуживания или ремонта. В противном случае следует наблюдать за воздушным клапаном во время нормальной работы, чтобы убедиться, что он выпускает воздух и закрывается без чрезмерных утечек.

Необходимо соблюдать осторожность при осмотре или обслуживании воздушного клапана. Это связано с тем, что во время работы системы воздушный клапан может выпускать большое количество воздуха под давлением или впускать большое количество воздуха в условиях вакуума.

Оба потенциально могут нанести телесные повреждения. Любое техническое обслуживание воздушного клапана требует закрытия запорного клапана под воздушным клапаном. Но даже при закрытом запорном клапане в воздушном клапане может остаться карман сжатого воздуха. По этой причине необходимо соблюдать осторожность при выпуске воздуха через дренажный клапан или трубную заглушку перед снятием воздушного клапана или его крышки.

Воздушные клапаны обычно устанавливаются на трубопроводе для выпуска и впуска воздуха, чтобы предотвратить условия вакуума и связанные с воздухом выбросы. В Руководстве по стальным трубам A WWA рекомендуются воздушные клапаны в следующих точках вдоль трубопровода:

1. Верхние точки: Используйте комбинированный воздушный клапан.
2. Длинные горизонтальные участки: Используйте автоматический выпуск воздуха или комбинированный клапан на расстоянии от 1250 до 2500 футов.
3. Длинные спуски: Используйте комбинированный воздушный клапан на интервалах от 1250 до 2500 футов.
4. Длинные подъемы: Используйте воздушный/вакуумный клапан на интервалах от 1250 до 2500 футов.
5. Уменьшение подъема: Используйте воздушный/вакуумный клапан.
6. Увеличение наклона вниз: Используйте комбинированный воздушный клапан.

Для длинных горизонтальных участков вдоль трубопровода также следует попеременно использовать автоматический выпуск воздуха и комбинированные воздушные клапаны. Следует отметить, что комбинированные клапаны можно использовать в любом месте вместо автоматических воздухоотводных или воздухо-вакуумных клапанов, чтобы обеспечить дополнительную пропускную способность трубопровода. При использовании тонкостенных стальных, пластиковых или любых потенциально деформируемых труб важно определить, существует ли риск обрушения трубопровода из-за образования отрицательного давления (вакуума) внутри трубы.

Эти общие положения клапанов выпуска воздуха показаны для типичного трубопровода на рис. 7. В большинстве случаев размер клапана выпуска воздуха является оценочным решением, основанным в основном на опыте. Содержание воздуха от 1,2% до 6% может варьироваться и зависит от возможности захвата воздуха из источника воды.

Впускной патрубок клапана выпуска воздуха должен быть как можно большего размера, чтобы максимизировать обмен воздуха и воды внутри клапана. Клапаны меньшего размера могут быть сгруппированы вместе в параллельные клапанные устройства, чтобы обеспечить эквивалентный размер для удовлетворения избыточного требования к выпуску воздуха, особенно при более высоких давлениях.

Для ирригационных систем кинетические клапаны выпуска воздуха/вакуума (рис. 8) помогают защитить систему трубопроводов и поддерживать ее эффективность. В качестве недорогих дополнений эти клапаны часто используют плавающие шары для облегчения вентиляции и используются для быстрого выпуска больших объемов воздуха во время заполнения или запуска, поскольку они оснащены большим отверстием.

Кинетические воздушные клапаны по существу представляют собой двунаправленные клапаны и предназначены для высокопроизводительного сброса воздуха из трубопроводов при первоначальном заполнении и сброса вакуума при опорожнении. Поскольку они предназначены для высокоскоростной вентиляции, этот тип клапана более открыт и подвержен внезапному закрытию из-за силы стремительного воздуха. Поэтому они часто оснащены дросселирующими или медленно закрывающимися устройствами для контроля скорости потока наполнения с противодавлением не более 1–2 фунтов на квадратный дюйм на источниках, скорость наполнения которых нельзя легко контролировать.

Они не функционируют как автоматические клапаны выпуска воздуха и остаются закрытыми после подачи давления. Этот тип воздушного клапана используется во многих ирригационных системах и устройствах на ровной поверхности, где выпуск вакуума и доступ воздуха не являются критическими факторами конструкции.

Размер этих клапанов часто определяется с помощью анализа скорости наполнения, основанного на максимальной скорости наполнения. Следует отметить, что применение этого стиля основано на нулевом противодавлении и отражает максимальную скорость заполнения. Таким образом, любое противодавление, приложенное к клапану, снизит эту скорость. Правильно проведенный анализ скорости заполнения оценивает скорость заполнения линии внутренней (внутренней) областью трубы.

После этого размер клапана определяется на основе типичной или максимальной скорости заполнения данной площади трубы путем применения этих двух значений для получения объема в кубических футах для определения скорости выпуска воздуха.

____________________

На этом мы завершаем этот выпуск The Water Works. Мы вернемся в июле с обсуждением регулирующих клапанов, их применения и конструктивных параметров.

А пока продолжайте качать!

Ссылка

Баллун, Джон. 1997. Методика прогнозирования срабатывания обратного клапана. Журнал AWWA Март.

Эд Баттс, PE, CPI , главный инженер компании 4B Engineering & Consulting, Салем, Орегон. Он имеет более чем 40-летний опыт работы в сфере бурения скважин, специализируясь на проектировании и управлении бизнесом. С ним можно связаться по адресу epbpe@juno. com.

Два способа определения места установки обратного клапана

Сегодня давайте обсудим положение установки обратного клапана. Как определить место установки обратного клапана? В чем разница между обратным клапаном, установленным перед насосом, и обратным клапаном, установленным за насосом? Где применяется обратный клапан, установленный перед насосом? Обратные клапаны обычно используются вместе с другими клапанами. Где должны быть установлены обратные клапаны, когда они используются вместе с другими клапанами? Далее мы познакомим вас с конкретными методами.

Обратный клапан, также известный как обратный обратный клапан, представляет собой автоматический клапан. Он зависит от давления протекающей среды в трубопроводе, которое толкает диск клапана, закрывая и открывая клапан. Когда среда перестает течь и диск обратного клапана закрывается, он может эффективно предотвратить обратный поток среды в трубопроводе, что играет большую роль в обеспечении безопасности трубопровода.

1. Обратные клапаны классифицируются по конструкциям

В отличие от латунных шаровых кранов для воды, обратные клапаны можно разделить на подъемный обратный клапан, поворотный обратный клапан и дроссельный обратный клапан. Подъемные обратные клапаны можно разделить на вертикальные и прямоточные. Поворотные обратные клапаны делятся на одинарные, двойные и многоклапанные. Дроссельные обратные клапаны делятся на двустворчатые и одностворчатые. Вышеуказанные обратные клапаны можно разделить на резьбовое соединение, фланцевое соединение, сварку и межфланцевое соединение.

2. Два способа определения положения установки обратного обратного клапана

Обратный клапан устанавливается для обеспечения направления потока воды внутри водяного насоса, чтобы обеспечить нормальную работу водяного насоса. Поэтому положение установки обратного клапана можно разделить на две ситуации: до или после водяного насоса.

Один устанавливается на конце вертикальной всасывающей трубы перед водяным насосом, также известный как донный клапан. Цель состоит в том, чтобы заполнить насос первичной водой, не перекачивая первичную воду. Когда в насосе нет воды, а всасывающая труба перед насосом, насос может работать только на холостом ходу и не может перекачивать воду, поэтому насос должен быть заполнен водой, чтобы перекачивать воду.

Установка этого обратного обратного клапана осуществляется над уровнем жидкости, также известным как метод отрицательного давления. Другой установлен за водяным насосом. Такой способ установки удобен, когда уровень жидкости выше водяного насоса. При запуске и остановке водяного насоса нет необходимости закрывать выпускной клапан водяного насоса, особенно для системы водяного насоса магистральной трубы, чтобы предотвратить обратный поток.

Еще одна инструкция от производителей редукционных клапанов из бронзы заключается в том, что обратный клапан должен быть установлен на выходе из насоса и перед выпускным регулирующим клапаном для обслуживания. Как правило, первым выходом насоса является мягкое соединение (амортизатор), следующим является обратный клапан, а затем запорный клапан.

(1) Сначала установите обратный клапан, а затем задвижку или дисковый затвор

Преимущества: он может защитить обратный клапан, особенно в параллельных насосах. Когда один насос не запускается, его выпускной клапан закрыт, а другой насос запускается, сила удара воспринимается задвижкой или дроссельной заслонкой. В случае выхода из строя обратного клапана система изоляции впускного и выпускного клапанов может быть закрыта для ремонта.

(2) Установите задвижку или дисковый затвор перед обратным клапаном

Преимущества: может защитить дроссельную заслонку или задвижку, а сила удара воспринимается обратным клапаном.

Вообще говоря, из-за частого открывания и закрывания обратного клапана внутренние соединительные и уплотнительные детали легко повредить. Чтобы облегчить ремонт и предотвратить отключение всей системы из-за отказа обратного клапана, обратный клапан будет установлен перед выпускной задвижкой или дроссельной заслонкой.

Связанные новости и блог

Что такое клапаны? Как они работают?

Самая основная функция клапанов — контролировать, регулировать или направлять поток в системе или процессе. Каждый из них имеет ряд характеристик, позволяющих подобрать наиболее подходящее оборудование. Функции клапанов В…

Особенности пробковых клапанов

Пробковые клапаны представляют собой поворотные клапаны с запирающими частями в форме плунжера, которые соединяются или отделяются от порта на корпусе клапана путем вращения 90 градусов, чтобы порт на вилке можно было открыть или…

Строим будущее с Codelco

По случаю Asia Cooper Week 2018, Corporación Nacional del Cobre, Chile – Inicio (Codelco) праздновала свою ежегодную коктейльную вечеринку 14 ноября 2018 года в Шанхае. Weidouli Company w…

Проблемы с колодцами? 7 предупреждающих знаков о воде в колодце Как устранить неполадки

Научитесь быстро устранять проблемы с водой!

Типичный современный жилой колодец является удивительным ресурсом и может много лет давать превосходную воду при минимальном обслуживании. Большинство скважин могут работать в течение многих лет без обслуживания.

Тем не менее, домовладельцы иногда не осознают, что их колодец требует обслуживания и текущего ремонта, пока не становится слишком поздно.

Общие вопросы, которые мы получаем о проблемах с водой из колодца, включают в себя такие вещи, как симптомы плохого давления в баке, как я могу это исправить? Почему бурлит вода в колодце? Мне нужна помощь в устранении неполадок резервуара высокого давления.

Хорошей новостью является то, что есть некоторые контрольные признаки, которые предупредят вас о проблемах с водой в колодцах и резервуарах высокого давления. Есть простые шаги, которые вы можете предпринять, чтобы устранить проблемы с водой.

Как работает типичная скважинная насосная система

Типичный колодец для воды в жилом доме обычно имеет погружной насос, который подает воду прямо в дом.

В некоторых скважинах есть насосы, называемые «струйными насосами», расположенные на поверхности или в верхней части скважины. Большинство скважинных насосов используются в сочетании с напорным резервуаром.

Целью насосной системы скважинной воды является поддержание постоянной подачи воды под давлением в дом и систему трубопроводов. Для поддержания давления воды скважинный насос включается и выключается реле давления.

Обычно это означает, что насос включается, когда реле давления определяет, что давление находится в нижней точке («точка включения»), и выключается в заданной точке высокого давления («точка отключения»). . В некоторых системах нет простого переключателя давления включения и выключения. В этих системах есть датчик давления, который работает с контроллером, позволяя насосу более или менее качать по постепенному методу, называемому системой «постоянного давления».

В этой системе используется насос с регулируемой скоростью, который позволяет двигателю насоса вращаться быстрее или медленнее и перекачивать воду быстрее или медленнее в зависимости от датчика давления. Они становятся все более популярными, но наиболее распространенной является простая система включения и выключения насоса, в которой используется простое реле давления.

7 предупреждающих знаков, связанных с проблемами с водой:

1. Скважина качает воздух, дебит скважины снижен

2. Скважина выкачивает песок или большое количество наносов

3. Низкое давление воды (симптомы гидробака)

4. Счета за электроэнергию взлетели до небес

5. Качество воды изменилось

6. Растворенные газы или пузырьки и воздух в колодезной воде

7. Реле давления и насос постоянно включаются и выключаются

1. Скважина качает воздух

Определенные проблемы с колодцем проявляются через несколько лет. Хорошим примером является ситуация, когда вы включаете кухонный кран и выбрасываете смесь воздуха и воды. В худшем случае уровень грунтовых вод упал до уровня скважинного насоса или ниже него, и насос всасывает воздух в какой-то момент во время цикла насоса.

Другой причиной является поломка отводной трубы колодезного насоса (труба, соединяющая насос с верхней частью колодца и системой водоснабжения). Капельные трубы изготавливаются либо из железной трубы, либо из пластикового ПВХ, либо из полипропиленовой трубы. Они могут сломаться/корродировать и образовать трещины или даже, в некоторых случаях, развалиться, что приведет к всасыванию воздуха. Проблемы такого рода должны быть рассмотрены и устранены квалифицированной скважинной или насосной компанией.

2. Скважина выкачивает песок или большое количество наносов

Если из вашей скважины внезапно начинает выкачиваться песок, это часто является признаком того, что скважина заилена или заполнена песком и илом. Как правило, скважинный насос устанавливается так, чтобы он находился не менее чем в 10-20 футах от дна скважины.

При включении насоса уровень воды в колодце может опускаться ниже отметки. Если насос находится на дне колодца, песок и осадок могут быть засосаны.

Другими причинами появления песка в воде могут быть разрушение экрана колодца и попадание песка или отложений из гравийной набивки вокруг экрана колодца.

Песок может быстро изнашивать клапаны насоса и заполнять дно скважины песком. В любом случае внезапное появление песка не является хорошим признаком, и требуется устранение неполадок.

Песок можно удалить из воды перед напорным резервуаром или резервуаром для хранения с помощью уловителя песка и осадка или сетчатого фильтра 60 меш с автоматическим продувочным клапаном.

3. Низкое давление воды

Отсутствие воды в колодце может быть вызвано многими причинами низкого давления воды, в том числе отказом скважинного насоса, заеданием обратного клапана, частично закрытым или неисправным затвором/шаровым клапаном и протечкой/неисправностью гидробака. В некоторых случаях железобактерии забивают ниппель трубы, ведущий к реле давления, в результате чего реле давления неправильно измеряет давление.

Если в скважинной воде обнаружено высокое содержание железобактерий, ваш насос и/или фильтр скважины могут засориться железобактериями. Очистка скважины специальным раствором, предназначенным для удаления железобактерий, шлама и накипи, часто может восстановить скважину до лучшего состояния.

В некоторых скважинных системах давление часто устанавливается таким образом, чтобы оно включалось при 30 фунтов на квадратный дюйм и отключалось при 50 фунтах на квадратный дюйм. Для современных домов и бытовой техники это давление может быть слишком низким. Часто можно поднять давление, поэтому насос включается при давлении от 40 до 50 фунтов на квадратный дюйм и выключается при давлении от 60 до 70 фунтов на квадратный дюйм, обеспечивая адекватное давление воды в доме.

Реле давления часто можно отрегулировать, чтобы приспособиться к этому более высокому давлению, предполагая, что скважинный насос и скважина могут без проблем работать при более высоком давлении. Давление воздуха внутри гидробака необходимо отрегулировать, если реле давления отрегулировано.

4. Счета за электроэнергию взлетели до небес

Когда насос изнашивается или забивается песком, илом или железосодержащими бактериями, он должен работать намного усерднее, чем если бы он был в хорошем состоянии.

Это переутомление может привести к увеличению затрат на электроэнергию. Еще одна распространенная причина высоких счетов за электроэнергию — неисправность обратного клапана в скважине. Это позволяет воде из напорного резервуара стекать обратно в колодец. Это позволяет воде из напорного резервуара стекать обратно в колодец, снижая давление и сигнализируя реле давления, чтобы снова включить насос и создать давление в напорном резервуаре. Это включение и выключение может происходить каждые несколько минут и, по существу, позволяет скважинному насосу работать практически 24 часа в сутки, вызывая высокие счета за электроэнергию.

5. Качество воды изменилось

Если вы заметили резкое изменение качества воды, это может указывать на то, что что-то случилось с шахтой колодца, корпусом, насосом или отводной трубой. Внезапные проблемы, такие как большое количество песка, осадка, запаха или цвета, также могут указывать на то, что поверхностная вода проникла или просочилась в ваш колодец.

Лучшее, что можно сделать, если качество воды в вашем колодце резко изменится в течение нескольких дней, – это сдать воду на анализ. Если вы заметили сильное падение давления воды или увидели большое количество песка или песка, вам следует обратиться к специалисту по колодезной воде, например, к местному бурильщику скважин или лицензированному подрядчику по ремонту насосов.

Если у вас нет местного подрядчика по строительству колодцев, можно начать с www.wellowner.org, службы Национальной ассоциации подземных вод.

6. Растворенные газы или пузырьки в воде

Воздух растворен в воде или выплескивается из крана большими хлопьями?

Эти проблемы с водяными скважинами должны быть исследованы и устранены профессиональным подрядчиком по скважинам или насосам.

Уровень воды в некоторых случаях в норме, нет трещин на трубах и фитингах. Некоторые грунтовые воды содержат различные типы газа. Эти газы могут быть растворены в воде, но позже они выходят из раствора и вызывают выброс воды из крана.

Эти типы газов могут быть двуокисью углерода, метаном, сероводородом или другими газами. Такие газы могут быть вредными и вызывать серьезные проблемы с безопасностью и здоровьем. Если это постоянная проблема, скважину обычно можно обработать для удаления этих газов с помощью систем аэрации и дегазации.

7. Реле давления и насос непрерывно включаются и выключаются

Утечка в доме может вызвать эту проблему с водой, поэтому скважинный насос работает постоянно. Это также может быть связано с коррозией корпуса водяной скважины, вкладыша или экрана, что приводит к образованию отверстий. Отверстия могут пропускать воду нежелательного качества в колодец. Ищите протекающие клапаны смыва унитаза, системы обратного осмоса, железные фильтры и другие системы фильтров обратной промывки, которые могут выйти из строя.

Распространенной причиной является неисправный обратный клапан. Обратный клапан или обратный клапан предотвращает попадание воды из напорного резервуара обратно в скважину после того, как в ней создается давление воды.

Если клапан выходит из строя, вода течет обратно в колодец, а реле давления снова включает насос. Это включение и выключение может происходить каждые несколько минут и, по существу, позволяет скважинному насосу работать практически 24 часа в сутки, вызывая высокие счета за электроэнергию. Замените обратный клапан, и проблема решена.

Другой очень распространенной проблемой является потеря давления воздуха в гидробаке. Это легко проверить. Отключите питание скважинного насоса и пропустите воду после напорного бака или в дом, пока не останется давления воды. С помощью манометра проверьте клапан Шредера в верхней части ресивера. Оно должно быть на 2 фунта на квадратный дюйм меньше, чем давление включения или более низкого давления. Если ваш колодец включается при 30 и выключается при 50 PSI, в нем должно быть 28 PSI.

Что проверить:

• Изменение качества воды, часто сопровождающееся внезапным появлением в воде осадка.
• Разрушение уплотнения кольцевого пространства или обсадной колонны
• Железобактерии или сульфатредуцирующие бактерии (биологическое обрастание)
• Изменение качества воды, например, цвета, запаха (например, тухлого яйца) или вкуса. Проверьте внутреннюю часть бачка унитаза на предмет скопления слизи и осмотрите насос.
• Загрязнение из искусственных источников
• Изменения качества воды по цвету, запаху или вкусу. Сравните результаты регулярных анализов воды на наличие изменений.
• Ограниченная протяженность водоносного горизонта/Уменьшенное пополнение водоносного горизонта
• Повышение содержания таких компонентов, как жесткость, железо, марганец и сульфат. Сравните результаты исходных анализов воды на наличие изменений. Также может произойти изменение вкуса и цвета воды.

Как исправить предупреждающие знаки о воде из колодца:

• Проконсультируйтесь с лицензированным буровым подрядчиком о возможном ремонте. Могут потребоваться альтернативные строительные материалы.
• Рассчитайте индекс насыщения Ланжелье, чтобы определить коррозионный потенциал воды.
• Определите и удалите источник загрязнения.
• Сделать анализ воды, чтобы убедиться, что ее можно пить
• Установка систем очистки для удаления песка либо в скважине, либо перед напорным резервуаром.
• Для удаления избыточных газов в воде установить систему аэрации и дегазации.
• Шоковая хлорированная вода и трубопроводная система.

Как выполнить поиск и устранение неисправностей резервуара высокого давления?

1. Отключите питание скважинного насоса.
2. Сбросьте давление в трубах, открыв нагрудник или кран.
3. Проверьте давление воздуха в ресивере с помощью манометра на воздушном клапане ресивера.
4. Добавляйте воздух в гидробак до тех пор, пока давление воздуха не станет на 2 фунта на квадратный дюйм меньше, чем давление включения или более низкое давление на реле давления.
5. Включите скважинный насос.
6. Откройте кран или нагрудник и пустите воду, пока она не станет чистой.

Каковы некоторые симптомы плохого давления в баке?

1. Если вы проверяете давление воздуха на воздушном клапане в верхней части напорного бака, и вода выходит (плохая камера напорного бака)
2. Реле давления быстро включается и выключается, указывая на то, что ресивер нуждается в воздухе или неисправен.
3. Ваш напорный бак имеет чрезмерную ржавчину или коррозию снаружи.
4. Ваш гидробак протекает.

Почему в моем гидробаке теряется давление?

1. Если у вас есть стандартный напорный бак с пневматической камерой, это почти всегда указывает на то, что камера внутри бака разорвалась. Как правило, они не подлежат обслуживанию, и гидробак необходимо заменить.
2. В некоторых случаях воздушный клапан в верхней части бака может протекать и нуждается в обслуживании.

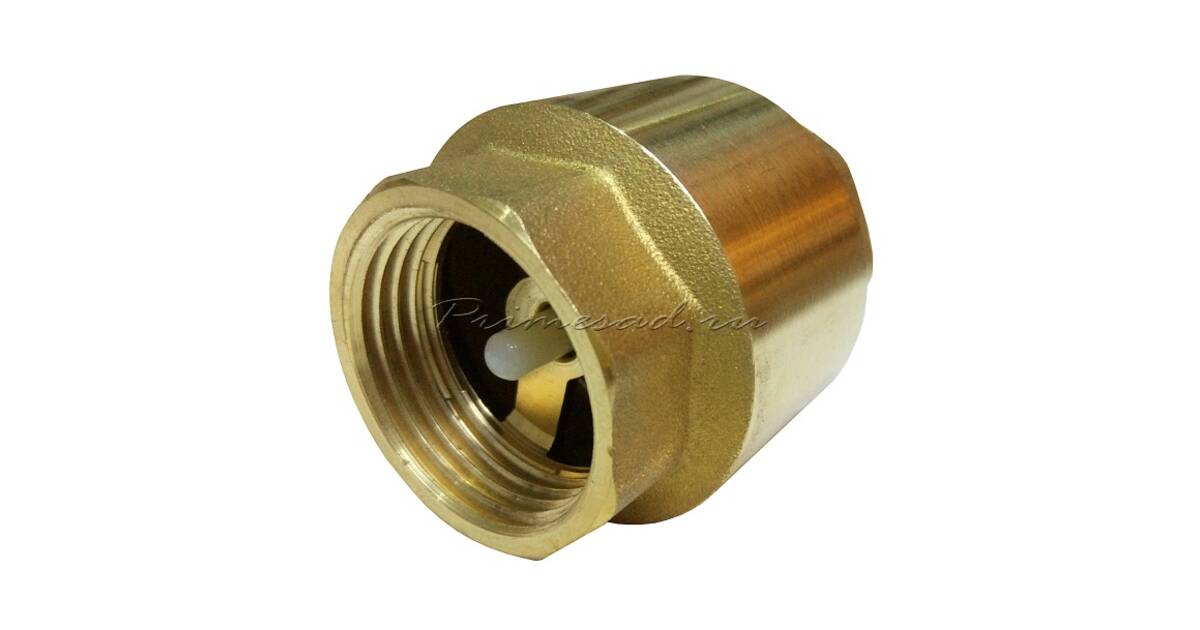

Неисправный обратный клапан Симптомы: 8 причин отказа обратного клапана

Типичные обратные клапаны пропускают жидкости только в одном заданном направлении. А если они выйдут из строя, у вас будут проблемы, потому что жидкость или газ потекут не туда, куда положено.

Существует множество причин отказа обратного клапана. Ниже приведены некоторые из них:

1. Изношенные уплотнения седел клапанов
2. Debris within the pipeline
3. Low flow
4. High temperatures
5. Poor installation techniques
6. Poor maintenance
7. Reverse flow
8. Water hammer

It Крайне важно понять, как работает обратный клапан, чтобы помочь вам диагностировать симптомы, указывающие на то, что что-то не так. Только после этого можно приступать к решению проблемы в вашей бытовой технике.

В этой статье обсуждаются все эти вопросы и руководства по всем вопросам, касающимся обратных клапанов.

Почему важны проверки дома

Включите JavaScript

Почему важны проверки дома

Причины, по которым обратный клапан выходит из строя

В зависимости от устройства или дренажной системы обратные клапаны выходят из строя по разным причинам. Ниже приведены некоторые из них. направление. Седла клапанов обычно окружены уплотнениями, такими как кольца из эластомера, чтобы сделать их герметичными.

Со временем из-за старения и трения эти уплотнения седла клапана изнашиваются. И в конечном итоге они пропускают некоторые жидкости, что в конечном итоге влияет на их целостность. В результате этого износа обратный клапан выходит из строя. И он может пропускать жидкости частично или полностью, когда не должен.

2. Мусор внутри трубопровода

Мусор внутри трубопровода означает все, что не должно находиться в нем вместе с жидкостями, протекающими через обратный клапан.

Любой незакрепленный материал, попавший в трубопровод, может повредить его внутренний механизм. И как только это произойдет, весь клапан может выйти из строя, или его части могут сместиться и вытечь без вашего ведома, пока не станет слишком поздно.

Обломки трубопровода также могут застрять в отверстии или выходе клапана. Это, в свою очередь, может заставить клапан либо оставаться полностью открытым, либо закрытым и, таким образом, не функционировать должным образом для регулирования потока воды или газа.

3. Низкое давление жидкости

Перепад давления имеет решающее значение для работы одностороннего клапана. Существует минимальный предел, выше которого клапан не может функционировать.

Низкий расход может быть причиной плохой работы клапана. В ситуациях, когда поток воды имеет низкое давление, возможно, ведущий к нему трубопровод слишком широк или засорен.

Например, если трубопровод засорен, давление воды может не достичь давления срабатывания, необходимого для открытия клапана, поскольку оно замедляется. Таким образом, в таких приборах, как стиральная машина, обратный клапан уменьшит скорость заполнения.

Низкое давление жидкости может также заставить диафрагму клапана оставаться более расслабленной. Со временем жидкости, проходящие через клапан, будут подвергать его избыточному давлению, а компоненты будут подвергаться сильному износу и выходить из строя.

4. Высокие температуры

Чрезмерно высокие температуры также могут привести к выходу из строя обратного клапана. Высокие температуры, как правило, вызывают расширение компонентов клапана, снижение давления жидкости и нарушение внутренней работы.

Кроме того, высокая температура может привести к более быстрому износу компонентов клапана, что поставит под угрозу их герметичность. Это, в свою очередь, отрицательно повлияет на скорость прохождения воды или газа через клапан.

5. Неправильные методы установки

Специалист, которого вы наймете для установки обратного клапана, определит, насколько хорошо он работает. Как правило, обратные клапаны различаются по размеру и типу. Они также различаются в зависимости от того, какие жидкости они вмещают и насколько хорошо они работают при разных температурах.

Специалист, выполняющий установку, должен знать пропускную способность клапана, идеальную ориентацию и место установки клапана. Этот специалист также должен выбрать односторонний клапан высокого качества, чтобы он лучше выдерживал износ.

Неправильный выбор, сборка и установка обратного клапана вызовет проблемы в будущем.

Например, на корпусе этих клапанов указано направление потока. Если сантехник не заметит это направление и установит обратный клапан не в ту сторону, жидкость может даже не течь через него. Это потому, что в первую очередь не будет достаточного давления, чтобы заставить клапан открыться.

В качестве альтернативы ваш подрядчик может установить обратный клапан горизонтального подъема в вертикальном положении. Тем не менее, они предназначены для горизонтальной ориентации, поскольку их седло расположено параллельно потоку. Плохо установив его, ваш подрядчик приведет к выходу из строя совершенно нового обратного клапана. И вы можете получить взрыв, которого не ожидали.

6. Плохое техническое обслуживание

Обратные клапаны требуют регулярного технического обслуживания для обеспечения оптимальной работы. Для начала вы можете наблюдать за признаками износа внутри клапана. Если компоненты клапана изношены, определите, нужно ли их заменить или отремонтировать. Иногда решение может быть таким же простым, как покупка новых уплотнений седла взамен изношенных.

Также обратите внимание на обломки трубопровода. Если вы заметили какие-либо признаки плавающих предметов в резервуаре для жидкости или резервуаре назначения, это может быть признаком того, что в клапан попал мусор. Простая очистка может решить проблему. Однако может потребоваться замена одностороннего клапана.

Вам также может понадобиться смазать компоненты клапана. А другим клапанам может потребоваться некоторая изоляция, чтобы продолжать нормально работать.

Общее практическое правило заключается в том, чтобы проверять обратные клапаны два раза в год, в зависимости от рекомендаций производителя. Это гарантирует, что вы обнаружите любые проблемы достаточно рано, чтобы исправить их.

Также помните, что полная замена также является частью регулярного технического обслуживания. В среднем обратный клапан служит от пяти до семи лет. Но в зависимости от других условий, таких как коррозия и засорение трубопровода, вам может потребоваться заменить клапаны раньше, если они повреждены.

7. Обратный поток

Обратный поток возникает, когда насос выходит из строя, в результате чего вода теряет давление и меняет свое направление.

В результате водяные волны обрушиваются на трубопровод и могут серьезно повредить обратные клапаны, которые могут не закрыться или со временем подвергнуться эрозии своих компонентов.

8. Гидравлический удар

В случае гидравлического удара жидкости имеют тенденцию внезапно останавливаться или менять направление во время движения. Такие события могут происходить при отказе насосов.

Когда это происходит, возникает скачок давления, который распространяется по всей системе трубопроводов и в конечном итоге сталкивается с обратными клапанами. Это давление может быть настолько велико, что может повредить обратные клапаны, стенки труб и другие соединения в системе.

Признаки неисправности обратного клапана

https://www.youtube.com/watch?v=aYZf6kWJwZwВидео не может быть загружено, поскольку JavaScript отключен: как диагностировать и заменить неисправный обратный клапан (https://www. youtube. .com/watch?v=aYZf6kWJwZw)

Если у вас возникла проблема с неисправными обратными клапанами, вы заметите несколько симптомов. Однако признаки будут зависеть от того, почему клапан вышел из строя.

1. Признаки плохого потока жидкости

Если у вас возникла проблема с установкой, вы можете заметить, что жидкость вообще не течет. Это может произойти, если подрядчик установит неправильный клапан или разместит его в неправильном положении. В качестве альтернативы вы можете обнаружить, что количество воды или пара, протекающих через клапан, не соответствует норме. Может быть меньше или больше.

Вы также можете заметить снижение скорости потока, если у вас проблемы с низким давлением. Эти знаки могли проявляться по-разному. Например, для заполнения стиральной машины может потребоваться больше времени. И поток воды в ваших кранах может уменьшиться до струйки.

Кроме того, если вы используете обратный клапан для контроля попадания воды в накопительный бак, вы можете заметить, что для заполнения требуется гораздо больше времени. В противном случае вода может вообще не поступать в бак.

2. Признаки шума

Проблемы с гидравлическим ударом обнаружить относительно легко, поскольку они издают стук при работе насосов. Это может быть результатом того, что диск клапана постоянно открывается и закрывается, когда через него проходит вода.

Всякий раз, когда вы слышите звуки и чувствуете вибрацию в трубопроводе, когда течет вода, это может быть признаком того, что ваши обратные клапаны вышли из строя или находятся в процессе умирания. Итак, вам нужно присмотреться повнимательнее.

3. Симптомы неприятного запаха

Если вы чувствуете запах грязной воды, это может быть признаком неисправности обратного клапана.

Когда обратные клапаны в вашей дренажной системе выходят из строя, вода скапливается и появляется в вашей раковине, унитазе, ванне или посудомоечной машине. И именно эти сточные воды почувствует ваш нос.

Если речь идет о котле, вы можете почувствовать запах тухлых яиц, что указывает на утечку сернистого газа. Вы также можете заметить металлический запах, указывающий на образование отложений где-то в системе котла, возможно, даже в клапанах.

4. Симптомы нагрева и энергии

Если ваши счета за электроэнергию слишком высоки и этому нет объяснения, это может указывать на неисправность ваших обратных клапанов. Это могут быть клапаны водонагревателя и котла.

Например, если обратные клапаны вашего котла вышли из строя, ваша система может циркулировать по дому, даже если ваш термостат не настроен на отправку таких инструкций. Может быть проблема с давлением, которую должны исправить клапаны, но они этого не делают. В результате ваши счета за электроэнергию могут значительно возрасти. И ваш дом может оказаться теплее, чем вы чувствуете себя комфортно.

5.   Видимые симптомы

При осмотре ваших клапанов вы заметили, что они заедают, что означает наличие проблемы, требующей устранения. Иногда решение может быть таким же простым, как смазка компонентов клапана. Вам также может потребоваться удалить часть мусора, чтобы клапан снова работал правильно. Но прилипание также может указывать на старение или коррозию.

Другим признаком, который вы можете заметить, является видимый износ таких компонентов, как уплотнения седла. В таких случаях вам необходимо заменить эти компоненты. Однако, если весь клапан выглядит изношенным, вам, вероятно, придется его заменить.

Кроме того, если вы видите такие вещи, плавающие в воде, вы должны предположить, что некоторые части могут в конечном итоге мешать работе клапана. И если вы уже заметили другие проблемы, такие как более медленный поток воды, обратный клапан, скорее всего, не работает должным образом.

Другие видимые симптомы включают конденсацию там, где ее быть не должно, скопление воды на полу и затопление.

6. Признаки негерметичности

Если вы заметите течь из соединений, стенок труб и других соединений, это означает, что проблема может быть серьезной. Такие проблемы могут быть вызваны как гидравлическим ударом, так и обратным потоком.

Утечки, как правило, сигнализируют о затянувшейся проблеме с давлением жидкости, которую необходимо решить как можно скорее, потому что она существует достаточно долго, чтобы нарушить целостность вашей сантехники.

7. Отказ оборудования

Если по какой-либо причине ваши клапаны откажут, это может привести к отказу оборудования.

В этом случае вы можете столкнуться с отказом насоса или взрывом бойлера или водонагревателя. Ваши трубы также могут разорваться и вызвать наводнение.

Когда оборудование выходит из строя из-за неисправного одностороннего клапана, вы должны заплатить тысячи долларов за устранение проблемы.

Как работает обратный клапан?

https://www.youtube.com/watch?v=tO_dkn69mCYВидео не может быть загружено, так как отключен JavaScript: как работают обратные клапаны? | Спец. Sense (https://www.youtube.com/watch?v=tO_dkn69mCY)

Обычный обратный клапан имеет один вход и один выход. Эти две точки обеспечивают вход и выход жидкостей, которые могут быть водой или газом, из-за разницы давлений между ними. Как правило, люди иногда называют их односторонними или обратными клапанами, потому что они заставляют жидкости течь в одном направлении.

Давление на входе должно быть выше, чтобы через него проходила жидкость. Минимальный уровень давления, при котором клапан активируется и открывается, называется давлением открытия. Но в тот момент, когда давление на выходе превышает заданное значение, клапан закрывается.

Обратные клапаны можно найти везде, где возникает проблема с обратным потоком.

Какие бытовые приборы и системы содержат обратные клапаны?

Многие бытовые приборы и системы выигрывают от использования обратных клапанов. К ним относятся следующие:

• Washing machines
• Dishwashers
• Fish tanks
• Refrigerators
• Boilers
• Water heaters
• Lawn sprinklers
• Building drain systems

Что происходит, когда обратный клапан выходит из строя?

Учитывая широкое использование обратных клапанов в вашем доме, вы должны сделать все возможное, чтобы как можно скорее устранить любые неисправности.

Помните, отказ обратного клапана может привести к катастрофическим последствиям, в зависимости от его расположения.

Например, если обратные клапаны вашей дренажной системы выходят из строя, у вас может возникнуть обратный поток загрязненной воды, которая в конечном итоге может смешаться с вашей чистой водой. И если вы будете употреблять эту воду, вы скоро начнете бороться с болезнями, передающимися через воду.

Обратные клапаны также предотвращают попадание сточных вод обратно в дренажную систему и затопление таких помещений, как подвал. Если это произойдет, вы должны ожидать платят в среднем от 3000 до 10 000 долларов , чтобы навести порядок. И это при условии, что в будущем у вас не будет проблем с фундаментом или плесенью.

Было бы полезно, если бы вы также беспокоились о выходе из строя обратного клапана в любом котле в вашем доме. Как правило, эти клапаны помогают предотвратить попадание пара обратно в котел. Они также важны для обеспечения того, чтобы котловая вода не возвращалась в накопительный бак, когда питательные насосы перестают работать. Кроме того, обратные клапаны помогают регулировать поток пара и конденсата внутри котла.

При выходе из строя обратных клапанов может произойти взрыв котла. Также стоит отметить, что неисправные или неисправные обратные клапаны также могут стать причиной взрыва водонагревателей.

В посудомоечных машинах обратные клапаны предотвращают попадание грязной воды обратно в машину и загрязнение посуды, что может привести к заболеванию.

А в вашей стиральной машине отказ обратного клапана может повлиять на то, как вода наполняет машину , если вообще. Это также может повлиять на горячую и холодную воду и на то, смешиваются ли они в конечном итоге. Кроме того, вы можете столкнуться с проблемами затопления.

Можно с уверенностью сказать, что последнее, что вам нужно, это отказ обратного клапана. По этой причине было бы разумно узнать, почему ваши клапаны выходят из строя, чтобы вы могли знать, на что обращать внимание.

Заключительные мысли

Обратные клапаны представляют собой небольшие элементы оборудования. Может возникнуть соблазн их игнорировать. Но эти мелочи определяют, насколько хорошо работает более крупное оборудование или машины. Таким образом, их игнорирование может вызвать у вас много головной боли и тысячи долларов финансовых потерь.

По этой причине вам следует регулярно проверять и обслуживать обратные клапаны. При необходимости отремонтируйте или замените компоненты или весь клапан. Деньги, которые вы тратите на техническое обслуживание и замену, являются достойным вложением, которое может спасти вам жизнь. 100022

Обратный клапан из нержавеющей стали 304, 1 дюйм

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Меню

• Товары
  • Насосы, резервуары и компоненты скважин
    • Погружные скважинные насосы от Goulds & Grundfos
      • Погружные 4-дюймовые скважинные насосы Goulds — серия GS из нержавеющей стали
      • Погружные 4-дюймовые скважинные насосы Goulds — серия HS Composite
      • Серия Grundfos SQ, 3-дюймовые погружные скважинные насосы из нержавеющей стали
    • Системы постоянного давления Goulds
    • Ограничители цикла постоянного давления и коллекторы
    • Защита насоса от Symcom, Coyote и Franklin
    • Контроллеры насосов с регулируемой скоростью
    • Провод погружного скважинного насоса и прямой провод для захоронения
    • Полиэтиленовая скважинная труба
    • Колодцы и уплотнения
    • Аксессуары для скважин
      • Манометры
    • Бустерные насосы от Grundfos, Davey & Dab
    • Струйные насосы от Goulds и Shakti
      • Струйные насосы от Goulds
      • Струйные насосы от Shakti
    • Блоки управления насосами от Goulds и Franklin
    • Резервуары под давлением Amtrol Well-X-Trol
    • Напорные баки Zilmet Hydro-Plus
    • Напорные баки Goulds HydroPro
    • Напорные баки Wellmate из стекловолокна
    • Резервуары высокого давления Zilmet из нержавеющей стали
    • Комплекты тройников для установки резервуара под давлением
    • Заимствуйте наши инструменты
    • Резервуары для хранения воды из стекловолокна Wellmate
    • Бессвинцовая латунь, нержавеющая сталь, пластик и быстроразъемные фитинги
      • Латунные фитинги и компоненты без содержания свинца
      • Фитинги из нержавеющей стали
      • Пластиковые фитинги
      • Вставные фитинги и компоненты
    • Фитинги PEX
      • Пекс из нержавеющей стали
      • Без свинцовой латуни Pex
      • Поли Пекс
  • Струйные насосы и бустерные насосы
    • Струйные насосы Goulds от 535 долларов США
    • Насосы Shakti Jet от 349 долларов
    • Бустерные насосы Davey от $851
    • Бустерные насосы Grundfos от 689 долларов США
    • Бустерный насос Dab
  • Системы фильтрации и очистки воды
    • Умягчители воды
      • 32000 зерна
      • 48000 Зерно
      • 64000 Зерно
      • Двойной спрос
    • Фильтрация воды гранулированным активированным углем (удаление запаха и вкуса)
    • Centaur Carbon Water Filtration (удаление вкуса, запаха и сероводорода)
    • Каталитическая угольная фильтрация воды Jacobi (удаление вкуса, запаха и сероводорода)
    • Нейтрализаторы pH (нейтрализующие кислоту)
    • Фильтрация воды Birm (удаление железа и марганца)
    • Фильтрация воды GreensandPlus (удаление железа, марганца и сероводорода)
    • Katalox Light Water Filtration (удаление цвета, запаха, железа, марганца и сероводорода)
    • Фильтрация Pyrolox Advantage (удаление железа, марганца, сероводорода и мышьяка)
    • Filter-Ag Plus Water Filtration (Фильтрация осадков)
    • Системы кислородных камер (AIO) (удаление сероводорода, железа и марганца)
    • Фильтрация воды против образования накипи (без соли)
    • Система фильтрации воды Aqua Science City
    • Системы подачи химикатов и компоненты
    • Системы хлорирования скважинной воды
    • Системы снижения содержания радоновой воды в колодцах
    • Клапаны управления Fleck (умягчение воды и обратная промывка)
    • Минеральные резервуары из стекловолокна
    • Наборы для тестирования воды своими руками
    • Запасные части, инструменты и аксессуары для фильтрации воды
  • Медиа и химикаты
    • Химикаты для кондиционирования воды
    • Средства фильтрации воды
  • Картриджные фильтры и корпуса, обратный осмос и УФ-стерилизация
    • Корпуса фильтров для всего дома
    • Сменные фильтрующие картриджи для воды
      • Фильтры для воды всего дома
      • Фильтры системы питьевой воды
    • УФ (ультрафиолетовые) стерилизаторы воды для уничтожения бактерий
      • Aqua Science UV (ультрафиолетовая) система очистки воды
      • Системы очистки воды Aqua Pure UV (ультрафиолетовые)
      • Системы очистки воды Viqua UV (ультрафиолетовые)
    • Сменные УФ (ультрафиолетовые) лампы и кварцевые гильзы
    • Системы обратного осмоса и ультрафильтрации питьевой воды
  • Торговый центр Aqua Science
    • Распродажи, Открытая коробка, Царапины и вмятины
• Обслуживание и установка
• Часто задаваемые вопросы
• Водные стандарты
• Информация о продукте
• Тестирование воды
• Блог

• Дом
• О нас
• Контакт
• Товары
  • Насосы, резервуары и компоненты скважин
    • Погружные скважинные насосы от Goulds & Grundfos
      • Погружные 4-дюймовые скважинные насосы Goulds — серия GS из нержавеющей стали
      • Погружные 4-дюймовые скважинные насосы Goulds — серия HS Composite
      • Серия Grundfos SQ, 3-дюймовые погружные скважинные насосы из нержавеющей стали
    • Системы постоянного давления Goulds
    • Ограничители цикла постоянного давления и коллекторы
    • Защита насоса от Symcom, Coyote и Franklin
    • Контроллеры насосов с регулируемой скоростью
    • Провод погружного скважинного насоса и прямой провод для захоронения
    • Полиэтиленовая скважинная труба
    • Колодцы и уплотнения
    • Аксессуары для скважин
      • Манометры
    • Бустерные насосы от Grundfos, Davey & Dab
    • Струйные насосы от Goulds и Shakti
      • Струйные насосы от Goulds
      • Струйные насосы от Shakti
    • Блоки управления насосами от Goulds и Franklin
    • Резервуары под давлением Amtrol Well-X-Trol
    • Напорные баки Zilmet Hydro-Plus
    • Напорные баки Goulds HydroPro
    • Напорные баки Wellmate из стекловолокна
    • Резервуары высокого давления Zilmet из нержавеющей стали
    • Комплекты тройников для установки резервуара под давлением
    • Заимствуйте наши инструменты
    • Резервуары для хранения воды из стекловолокна Wellmate
    • Бессвинцовая латунь, нержавеющая сталь, пластик и быстроразъемные фитинги
      • Латунные фитинги и компоненты без содержания свинца
      • Фитинги из нержавеющей стали
      • Пластиковые фитинги
      • Вставные фитинги и компоненты
    • Фитинги PEX
      • Пекс из нержавеющей стали
      • Без свинцовой латуни Pex
      • Поли Пекс
  • Струйные насосы и бустерные насосы
    • Струйные насосы Goulds от 535 долларов США
    • Насосы Shakti Jet от 349 долларов
    • Бустерные насосы Davey от $851
    • Бустерные насосы Grundfos от 689 долларов США
    • Бустерный насос Dab
  • Системы фильтрации и очистки воды
    • Умягчители воды
      • 32000 зерна
      • 48000 Зерно
      • 64000 Зерно
      • Двойной спрос
    • Фильтрация воды гранулированным активированным углем (удаление запаха и вкуса)
    • Centaur Carbon Water Filtration (удаление вкуса, запаха и сероводорода)
    • Каталитическая угольная фильтрация воды Jacobi (удаление вкуса, запаха и сероводорода)
    • Нейтрализаторы pH (нейтрализующие кислоту)
    • Фильтрация воды Birm (удаление железа и марганца)
    • Фильтрация воды GreensandPlus (удаление железа, марганца и сероводорода)
    • Katalox Light Water Filtration (удаление цвета, запаха, железа, марганца и сероводорода)
    • Фильтрация Pyrolox Advantage (удаление железа, марганца, сероводорода и мышьяка)
    • Filter-Ag Plus Water Filtration (Фильтрация осадков)
    • Системы кислородных камер (AIO) (удаление сероводорода, железа и марганца)
    • Фильтрация воды против образования накипи (без соли)
    • Система фильтрации воды Aqua Science City
    • Системы подачи химикатов и компоненты
    • Системы хлорирования скважинной воды
    • Системы снижения содержания радоновой воды в колодцах
    • Клапаны управления Fleck (умягчение воды и обратная промывка)
    • Минеральные резервуары из стекловолокна
    • Наборы для тестирования воды своими руками
    • Запасные части, инструменты и аксессуары для фильтрации воды
  • Медиа и химикаты
    • Химикаты для кондиционирования воды
    • Средства фильтрации воды
  • Картриджные фильтры и корпуса, обратный осмос и УФ-стерилизация
    • Корпуса фильтров для всего дома
    • Сменные фильтрующие картриджи для воды
      • Фильтры для воды всего дома
      • Фильтры системы питьевой воды
    • УФ (ультрафиолетовые) стерилизаторы воды для уничтожения бактерий
      • Aqua Science UV (ультрафиолетовая) система очистки воды
      • Системы очистки воды Aqua Pure UV (ультрафиолетовые)
      • Системы очистки воды Viqua UV (ультрафиолетовые)
    • Сменные УФ (ультрафиолетовые) лампы и кварцевые гильзы
    • Системы обратного осмоса и ультрафильтрации питьевой воды
  • Торговый центр Aqua Science
    • Распродажи, Открытая коробка, Царапины и вмятины
• Обслуживание и установка
• Часто задаваемые вопросы
• Водные стандарты
• Информация о продукте
• Тестирование воды
• Блог

Наличие: В наличии

Aqua Science Цена 28,20 $

​

Артикул: 17CVSS-100 | Модель: 17CVSS-100 | СКП: 777808078660

• Описание
• Технические характеристики
• Литература по продукту

Описание

Детали

• Макс. темп. 180°F (80°C)
• Максимальное давление 200 фунтов на квадратный дюйм
• 1-дюймовый ОБРАТНЫЙ КЛАПАН ИЗ НЕРЖ. СТ. #304

Технические характеристики

Дополнительная информация

Литература по продуктам

О компании Aqua Science

История компании
