8с-3-3
Главная / Арматура общепромышленная / Энергетика / 8с-3-3
Назначение клапана 8с-3-3 | Купить клапан 8с-3-3 | Цена и наличие: по запросу |
Клапан 8с-3-3 |
Тип: клапан импульсный пружинный.
Клапан 8с-3-3 предназначен для защиты сосудов и систем от повышения давления пара свыше допустимо, предусмотренного технологическим процессом.
Клапан предохранительный работает в системе импульсно-предохранительного устройства следующим образом: при повышении в защищаемом сосуде или системе давления выше допустимой величины открывается импульсный клапан 8с-3-3.
Клапан 8с-3-3 открывается при превышении усилия под золотник от действия давления пара над усилием, создаваемым пружиной импульсного клапана.
Пар из импульсного клапана через соединительный трубопровод попадает в над поршневое пространство сервопривода главного предохранительного клапана.
При снижении давления в защищаемом сосуде или системе до заданной величины, определяемой настройкой импульсного клапана, последний под действием пружины закрывается. Давление над поршнем сервопривода ШПК падает, и под действием давления пара на тарелку и пружины последний также закрывается.
При образовании вакуума в защищаемом объекте герметичность затвора обеспечивается усилием пружины.
Допускаемое абсолютное давление под тарелкой главного предохранительного клапана при сохранении герметичности затвора – 0,02 МПа (0,2 ата).
Исправность импульсного-предохранительного устройства проверяется принудительным кратковременным «подрывом» импульсного клапана.
Поворотом вниз рукоятки 7 усилие передается на шток 6, обеспечивая тем самым подъем золотника 1 и продувку импульсно-предохранительного устройства.
Регулировка и настройка импульсно-предохранительного устройства на срабатывание производится:
– после окончания монтажа перед включением в эксплуатацию;
– после ремонта, если производилась замена клапанов или их капитальный ремонт (полная разборка, проточка уплотнительных поверхностей).
Импульсно-предохранительное устройство регулируется на рабочем месте установки клапанов.
Регулировка и настройка импульсно-предохранительного устройства производятся в следующем порядке:
Установить клапаны на рабочем месте импульсно-предохранительного устройства, обеспечив отвод среды от клапанов в безопасное место.
Установить в защищаемом объекте давление, равное давлению настройки.
Сжать пружину 8 импульсного клапана при помощи болта 10 на максимально возможную величину.
Вращением болта 10 ослабить сжатие пружины до открытия клапана 8с-3-3, обеспечивающего срабатыванием главного предохранительного клапана.
Давление, при котором главный предохранительный клапан закрывается, должно быть не менее 0,8 раб.
Вновь поднять давление в сосуде до величины, при которой откроется главный клапан.
В случае необходимости скорректировать величину сжатия пружины провести повторную проверку правильности срабатывания клапана.
Зафиксировать положение болта 10.
Закрыть регулировочный болт 10 колпаком 11 и опломбировать крепление к корпусу импульсного клапана.
Основные технические данные и характеристики клапана 8с-3-3
Обозначение | 8с-3-3 |
Среда рабочая | Водяной пар |
Проход условный, DN, мм | 20 |
давление условное, DN, МПа (кгс/см2) | 4,0 (40) |
Температура рабочей среды максимальная, оС | 450 |
Давление настройки, Pн, МПа (кгс/см2) | 2,2:2,8 (22:28) |
Масса, кг | 6 |
Примечание: Давление обратной посадки 0,8 Р раб.

Сведения об основных деталях и крепеже клапана 8с-3-3
Наименование | Марка материала |
Корпус | Сталь 25Л ОСТ 108.961.03-79 Наплавка ЦН-6Л ГОСТ 10051-75 |
Крышка | Сталь 25Л ОСТ 108.961.03-79 Наплавка ЦН-6Л ГОСТ 10051-75 |
Шпилька | Сталь 30ХМА ГОСТ 1050-88 |
Гайка | Сталь 30ХМА ГОСТ 1050-88 |

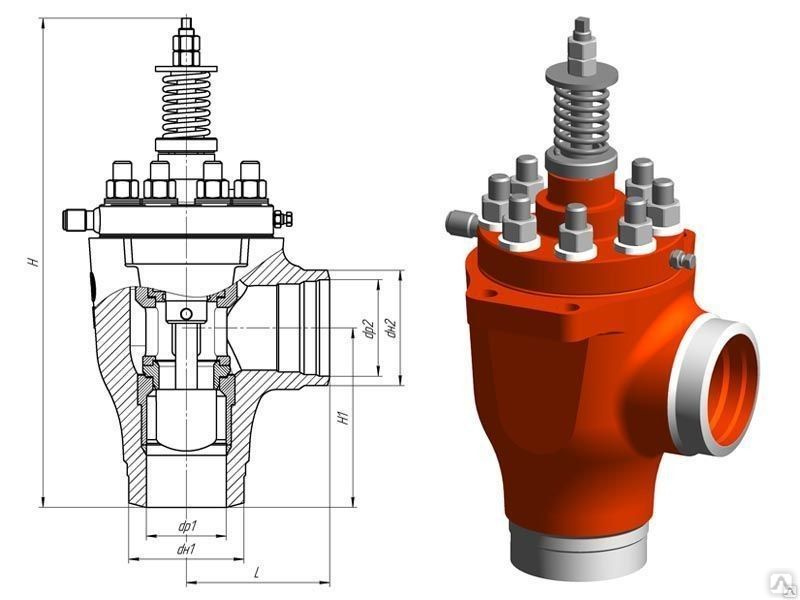

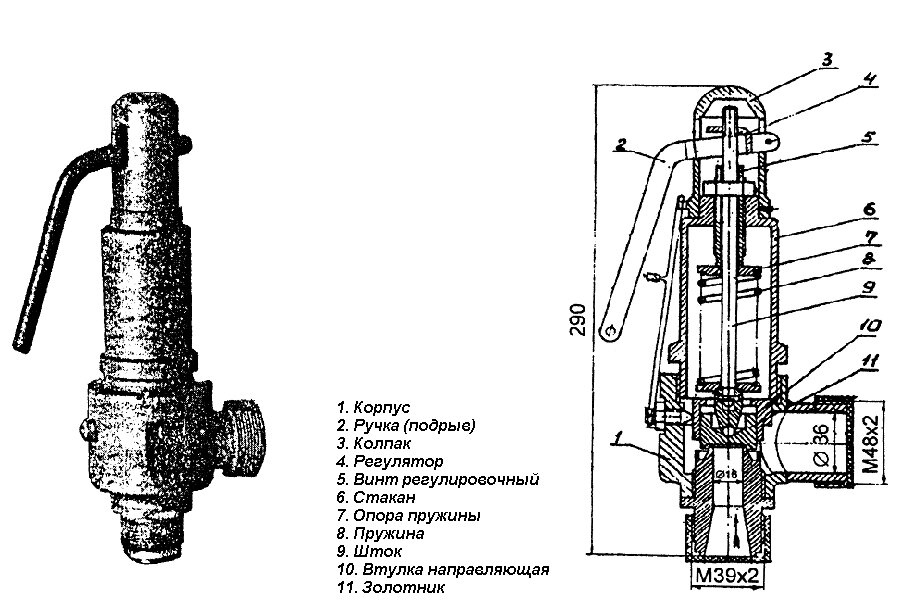

Состав, габаритные присоединительные размеры клапана 8с-3-3
Клапан 8с-3-3 состав и размеры |
1-золотник, 2 – седло, 3 – гайка специальная, 4 – патрубок, 5 – корпус, 6 – шпиндель, 7 – рукоятка, 8 – пружина, 9 – гайка, 10 – болт специальный, 11 – колпак, 12 – пломба |
Импульсно-предохранительное устройство состоит из главного предохранительного клапана и импульсного клапана, соединенных между собой трубопроводом.
Импульсно-предохранительное устройство |
1 – клапан предохранительный, 2 – клапан импульсный, 3 – защищаемый объект, 4 – трубопровод выхлопа, 5 – дренажная линия, 6 – импульсная линия |
Гарантийные обязательства
Изготовитель гарантирует соответствие клапана 8с-3-3 требованиям ТУ при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заказчику.
Характерные неисправности клапана 8с-3-3 и методы их устранения
Характер неисправности | Вероятная причина | Методы устранения |
Пропуск среды через затвор клапана. | Нарушение плотности уплотнительной поверхности пары “седло-золотник”.![]() | Разобрать клапан, выявить характер неисправности и устранить методом притирки пары или очисткой от загрязнений. |
Тугой ход затвора клапана. | Нарушение сопряжения в паре “золотник-втулка направляющая”. | Разобрать клапан, выявить характер неисправности и устранить методом механической обработки или замены пары. |
Монтаж и эксплуатация клапана 8с-3-3
Импульсно-предохранительные устройства должны эксплуатироваться в закрытых помещениях с параметрами окружающей среды:
– температура 5:50о С;
– относительная влажность до 95% при температуре до 50о С.
Главный и импульсный клапаны устанавливаются только на горизонтальных участках трубопроводов в строго вертикальном положении в местах, удобных для обслуживания и ремонта.
Ремонт клапанов 8с-3-3 должен производится в местах, удобных для обслуживания и ремонта. Ремонт импульсного клапана должен производится без вырезки из трубопровода. Главный предохранительный клапан для ремонта могут сниматься с трубопровода.
Перед монтажом импульсно-предохранительного устройства необходимо: Удалить заглушки патрубков главного и импульсного клапана, разобрать их и очистить все детали от консервационной смазки и загрязнений. Собрать клапаны, проверить плавность хода затворов – они должны возвращаться в исходное положение под действием усилия пружины.
Провести испытание клапанов на герметичность затвора рабочим давлением, при этом давление настройки импульсного клапана должно быть 1,1 Р раб.
При испытании должны быть обеспечены нормы герметичности:
пропуск среды, см2/мин, не более: 1,0 для DN 20 0,3 для DN 150 0,45 для DN 200 0,65 для DN 250. Если протечки превышают нормы, необходимо повторно произвести притирку уплотнительных поверхностей.
Соединение главного и импульсного клапана осуществляется трубопроводом с внутренним диаметром 20 мм. Общая длина импульсной линии не более 2500 мм. При этом установка импульсного клапана от главного предохранительного клапана должна быть на расстоянии не менее 600: 800 мм.
Присоединение главного предохранительного клапана к трубопроводу с помощью фланцев, присоединение импульсного – с помощью сварки.
Техническое обслуживание клапана 8с-3-3
К эксплуатации, ремонту и обслуживанию импульсно-предохранительного устройства допускается персонал, знакомый с его устройством, правилами техники безопасности и требованиями руководства по эксплуатации, аттестованный на право проведения работе по обслуживанию предохранительной арматуры.
Для обеспечения безопасности работы по обслуживанию импульсно-предохранительного устройства категорически запрещается:
– эксплуатировать импульсно-предохранительные устройства на параметрах, выше указанных в тех. Документации;
– производить работы по устранению дефектов при наличии давления в трубопроводе;
– установка запорных органов между защищаемым объектом и КПУ, а также на линиях дренажа. Выброс среды при срабатывании импульсно-предохранительного устройства должен осуществляться в дренажную камеры или атмосферу.
Условия транспортирования и хранения должны обеспечивать их сохранность от воздействия факторов внешней среды и механических воздействий в соответствии с ГОСТ 15150-69:
– условия хранения 6;
Хранение должно производиться при соблюдении следующих условий: главный и импульсный клапаны должны храниться в вертикальном положении на подкладках в сухом закрытом помещении. Патрубки должны быть закрыты заглушками.
Консервация поверхностей должна производится в соответствии с требованиями ГОСТ 9.014-78 (группа 1-2, вариант защиты В3-1, вариант внутренней упаковки ВУ-9). При длительном хранении изделия необходимо периодически осматривать, заменять по мере необходимости противокоррозионную смазку и удалять грязь и ржавчину.
Срок переконсервации 2 года. Условия транспортирования должны обеспечивать сохранность изделий, тары, упаковки. Условия транспортирования в части воздействия механических факторов должны соответствовать условиям Ж ГОСТ 23170-78.
Транспортирование изделий допускается производить любым видом транспорта в открытых и закрытых транспортных средствах.
В комплект поставка импульсно-предохранительного устройства входит:
клапан предохранительный, клапан импульсный 8с-3-3, паспорт на клапан предохранительный, паспорт на клапан импульсный руководство по эксплуатации – 2 экз. на партию изделий, отправляемых в один адрес.
Примечание: под партией понимается группа изделий одного типа в количестве до 200 штук одинакового условного прохода и одинаковых рабочих параметров.

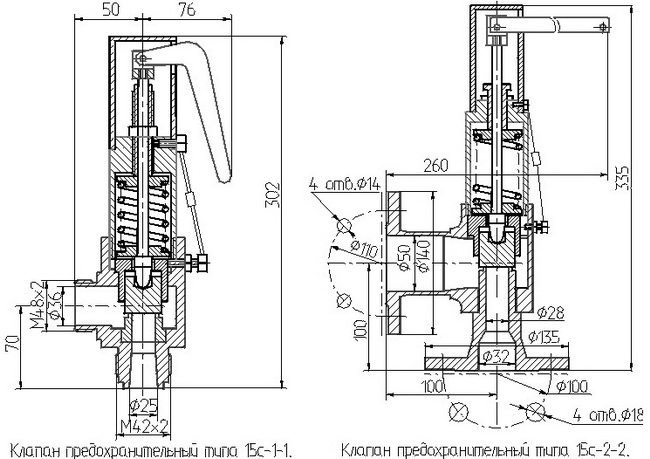

Клапаны предохранительные (в составе ИПУ)
Предыдущая страница 1 2 … Следующая
К предохранительным устройствам относятся импульсно-предохранительные устройства (ИПУ) в состав которых входит клапан предохранительный и клапан импульсный. Предохранительные устройства предназначены для обеспечения безопасной работы оборудования и систем электростанций путем зашиты от превышения давления рабочей среды (газа 2-ой группы -насыщенного или перегретого водяного пара) выше допустимой величины. Предохранительные устройства срабатывают автоматически и, открываясь, сбрасывают избыток рабочей среды из защищаемого сосуда или системы в атмосферу. Клапаны должны устанавливаться вертикально в наиболее высокой части защищаемого объекта.
Главным отличием ИПУ высокого давления серий 1202, 1203, 875, 392, 530 является оснащение импульсным клапаном DN20 серии 586 cэлектромагнитным приводом и дублирующим рычажно-грузовым (обеспечивающим срабатывание при отключении электропитания). Такой электромагнитный привод имеет в своей основе два электромагнита или один электромагнит двухстороннего действия, которые обеспечивают высокую точность и своевременность открытия и закрытия главного предохранительного клапана в соответствии с давлениями установленными на электроконтактном ианометре. Настройка импульсного клапана в дублирующем режиме на давление срабатывания производится только путем подбора места установки груза на рычаге.

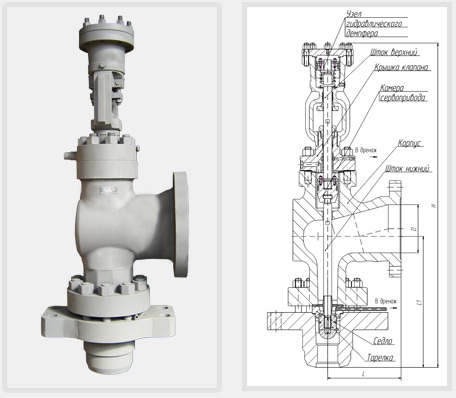

Главные предохранительные клапаны среднего и низкого давления серий 7с, 111, 694 предназначены для установки на трубопроводах редуцированного пара, сосудах и котлах. ГПК серии 7с комплектуется импульсным клапаном серии 8с и имеет высокоэффективную проточную часть (Патент «БКЗ» №2413111), позволяющую получать требуемые расходы при значительно меньших массогабаритных характеристиках и соответственно почти вдвое меньшей стоимости, кроме того он может по требованию заказчика оснащаться специальной демпфирующей системой, позволяющей изменять скорость закрывания клапана для предохранения от динамических нагрузок в подшипниках турбин при установке клапанов в турбинном цехе (Патент «БКЗ» №2285181). ГПК серии 111, 694 применяются с импульсными клапанами серий 586 и 112 в зависимости от требуемых параметров среды.
Выбор того или иного ИПУ из номенклатуры, приведенной в данном каталоге, осуществляется в зависимости от параметров рабочей среды в защищаемом сосуде или системе, а также от необходимой пропускной способности, т.е. расхода пара через клапан в единицу времени. Количество предохранительных клапанов и их пропускная способность для энергоустановок общего назначения должны быть выбраны по расчету в соответствии с НТД согласованной с Ростехнадзором РФ.
Климатическое исполнение – У, УХЛ, ХЛ, Т по ГОСТ 15150-69
Категория размещения – 2, 3 по ГОСТ 15150-69
Изделия рассчитанные на предельное давление PN10 МПа, в соответствии с ГОСТ 356-80 допускают применение их на рабочих параметрах в диапазоне от 10МПа, 200оС до 3,6МПа, 455 оС; на PN25МПа – от 25МПа, 200 оС до 9МПа, 455 оС, на PN6,3МПа – от 6,3МПа, 200оС до 2,3МПа, 455 оС.
Предохранительный клапан – Принцип работы

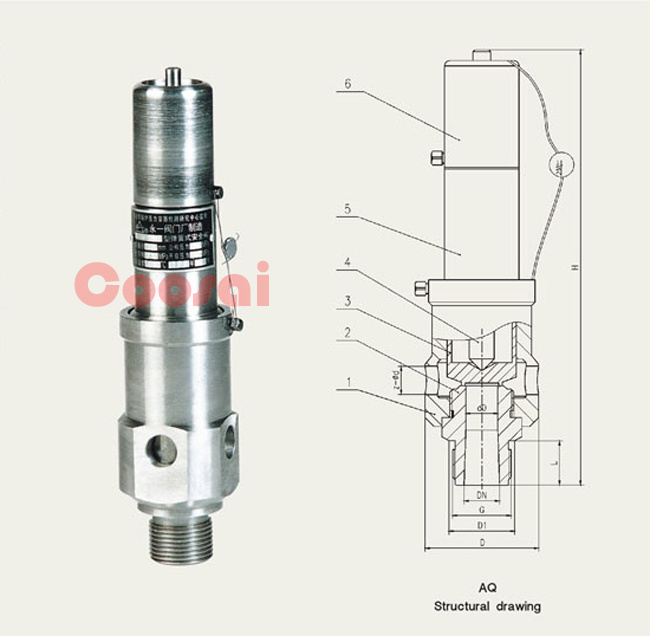

Рисунок 1: Предохранительный клапан
Предохранительный клапан защищает систему от избыточного давления. Избыточное давление возникает, когда давление в системе превышает максимально допустимое рабочее давление (MWAP) или давление, на которое рассчитана система. Предохранительные клапаны могут открываться очень быстро по сравнению с предохранительными клапанами. Предохранительный клапан открывается при заданном давлении; клапан сначала приоткрывается, затем открывается полностью, чтобы как можно быстрее удалить нежелательное давление из системы.
Предохранительные клапаны предотвращают повышение давления, которое может привести к неисправностям, пожароопасности или взрывам. Среда системы полностью приводит в действие предохранительный клапан, поддерживая его работу в случае сбоя питания. Предохранительные клапаны имеют только механические части, которые срабатывают при выходе из строя электронных или пневматических устройств безопасности.
Содержание
- Важная терминология
- Предохранительный клапан Тип
- Критерии выбора
- Приложения
- Предохранительный клапан символ
- Сертификация предохранительного клапана
- Часто задаваемые вопросы
регулируемый предохранительный клапан
нерегулируемый предохранительный клапан
Важная терминология
- Избыточное давление: Превышение давления над установленным давлением предохранительного клапана.
- Рабочее давление: Давление, при котором система работает в нормальных условиях эксплуатации.
- Установленное давление: Давление, при котором диск предохранительного клапана начинает подниматься и открываться.
- Подъем: Расстояние, на которое диск перемещается из закрытого положения в положение, необходимое для разгрузки.
- Противодавление: Давление на выходе предохранительного клапана во время потока. Противодавление = избыточное противодавление + избыточное противодавление.
- Накопленное противодавление: Давление на выходе при открытии предохранительного клапана.
- Наложенное противодавление: Давление на выходе закрытого предохранительного клапана.
- Максимально допустимое рабочее давление (MAWP): Максимально допустимое давление при заданной температуре в нормальных условиях эксплуатации.
MAWP — это максимальное давление, которое может выдержать самый слабый компонент системы.
- Продувка: Разница между давлением, при котором диск поднимается, и давлением, при котором клапан закрывается. Продувка обычно выражается в процентах.
- Пропускная способность: Скорость, с которой предохранительный клапан может сбросить избыточное давление.
Типы предохранительных клапанов
Существуют различные типы предохранительных клапанов: клапаны с пружинным механизмом, клапаны с уравновешенным сильфоном и предохранительные клапаны с пилотным управлением. Каждый тип имеет преимущество в конкретной ситуации.

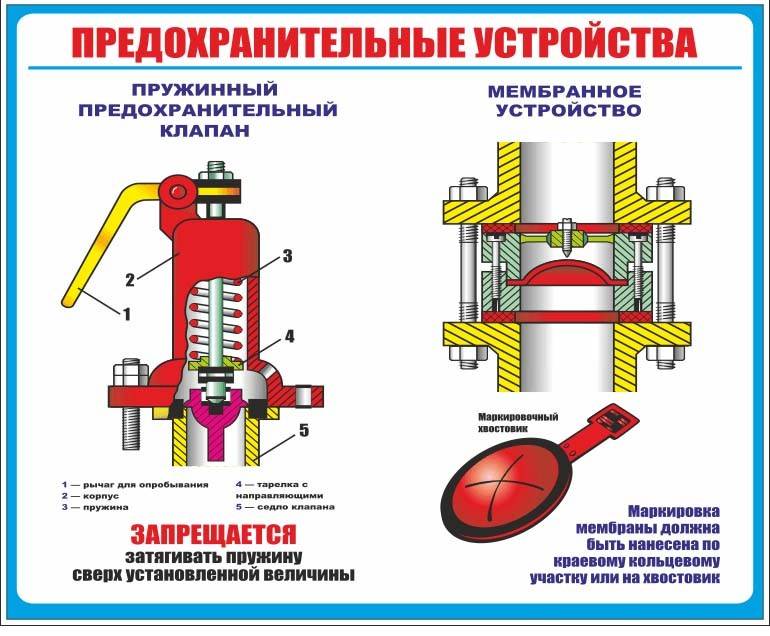

Пружинный механизм
Наиболее распространенным предохранительным клапаном является подпружиненный предохранительный клапан или предохранительный клапан прямого действия. Преимуществом этого типа является то, что он доступен для диапазонов давления приблизительно от 1 до 1400 бар. Механизм состоит из следующих компонентов:
- Расширительная камера: Расширительная камера (рис. 2, обозначенная буквой A) увеличивает площадь поверхности, на которую упирается среда системы, чтобы открыть предохранительный клапан. Это позволяет предохранительному клапану быстро открыться.
- Пружина: Жесткость пружины (рисунок 2, обозначенная B) определяет, при каком давлении среда системы может начать открывать клапан.
- Диск: Диск (рис. 2, обозначенный буквой C) устанавливается на сопло и перемещается вверх и вниз, пропуская или предотвращая поток через предохранительный клапан.
- Кольцо сопла: Кольцо сопла (рис. 2, обозначено D) влияет на давление, при котором диск снова сядет на место. Высокое значение может привести к слишком поздней переустановке диска. Низкое значение может привести к случайному открытию и закрытию диска, когда он не должен.
- Форсунка: Форсунка (рис.
2, обозначенная буквой E) контролирует площадь поверхности диска, с которой среда взаимодействует до открытия клапана. Это приводит к тому, что при открытии клапана среда воздействует на большую площадь поверхности, увеличивая силу, действующую на диск, и быстро открывая диск.
Рис. 2: Предохранительный клапан с пружинным механизмом: расширительная камера (A), пружина (B), диск (C), кольцо сопла (D) и сопло (E).
Баланс между усилием пружины предохранительного клапана и входным усилием управляет открытием и закрытием клапана. Входное давление и площадь поверхности диска, с которой взаимодействует среда, определяют входную силу. По закону Паскаля сила равна произведению давления на площадь. Следовательно, по мере увеличения площади диска, с которой взаимодействует носитель, увеличивается и сила.
Важнейшей характеристикой предохранительных клапанов является то, что они полностью открываются за короткий промежуток времени, обеспечивая максимальную пропускную способность за минимальное время. Это возможно, потому что диск клапана имеет больший диаметр, чем сопло. Как только входное давление становится достаточно высоким, диск поднимается. В этот момент поверхность диска, на которую может попасть среда, становится больше. Это приводит к входному усилию, намного превышающему усилие пружины, и клапан полностью открывается.
Существуют специальные версии предохранительных клапанов для несжимаемых и сжимаемых сред и газов/паров. Предохранительные клапаны для газов и паров часто открываются до достижения установленного давления и открываются как минимум на 50 % подъема при давлении срабатывания (см. рис. 3 9).0003
Рисунок 3: Механизм предохранительного клапана для газов и паров (слева): кольцо сопла (A) и схема потока (B). Пропускная характеристика предохранительного клапана для газов и паров (справа): давление срабатывания (1) и подъем (2).
Предохранительные клапаны этого типа имеют существенный недостаток: они очень чувствительны к противодавлению. Противодавление может отрицательно сказаться на безопасности клапана.
Уравновешенный сильфон
Рис. 4: Предохранительный клапан с уравновешенным сильфоном: направляющая (A), металлический сильфон (B), держатель тарелки (C).
Предохранительные клапаны с разгрузочным сильфоном не подвержены отрицательному воздействию противодавления. Сильфоны (рис. 4, обозначенные B) над диском обеспечивают равномерное распределение противодавления над и под диском. Кроме того, пружина не соприкасается со средой, что предотвращает нежелательное воздействие среды на пружину. Недостатком уравновешенных сильфонных предохранительных клапанов является то, что их МДРД ниже, чем у предохранительных клапанов прямого действия. Они работают до максимального давления 15,9 бар.
Пилотный предохранительный клапан
В пилотном предохранительном клапане давление, необходимое для открытия диска, намного ближе к рабочему давлению системы. Это устраняет ненужное повышение давления сверх рабочего давления. Следующие компоненты работают вместе, чтобы сделать это возможным:
- Пружина пилота: Пружина пилота (рис.
5, обозначенная буквой A) определяет, при каком давлении открывается тарелка пилота.
- Пилотный клапан: Пилотный клапан (рис. 5, обозначенный B) открывается при установленном давлении, что приводит к перепаду давления, который позволяет открыть главный клапан.
- Основная пружина: Основная пружина (рис. 5, обозначенная буквой C) удерживает главный клапан закрытым до тех пор, пока не откроется управляющий клапан.
- Главный клапан: Главный клапан (рис. 5, обозначенный буквой D) открывается, пропуская поток от входа к выходу.
- Регулировочная рукоятка: Регулировочная рукоятка на управляющем клапане (рис. 5, обозначенная E) позволяет регулировать заданное давление.
Пока входное давление ниже установленного давления, клапан остается закрытым (рис. 5 слева). Как только входное давление становится выше давления срабатывания, пилотный клапан перемещается в открытое положение, позволяя потоку проходить через пилотное отверстие и выходить из клапана (Рисунок 5 в середине). Это вызывает перепад давления на главном клапане, заставляя его двигаться вверх, позволяя оставшейся среде свободно течь к выпускному отверстию (Рисунок 5 справа). Клапан закрывается, когда давление на входе снова падает ниже давления срабатывания.
Рис. 5: Клапан сброса давления с направляющим управлением (слева): управляющая пружина (A), управляющий клапан (B), основная пружина (C), главный клапан (D) и регулировочная ручка (E). Пилотный клапан открывается в ответ на достаточно высокое давление на входе, позволяя потоку проходить через пилотное отверстие и выходить из клапана (посередине). Главный клапан в открытом положении (справа).
Грузовой предохранительный клапан
Грузовой предохранительный клапан является простейшим типом предохранительного клапана. Он состоит из клапана из бронзы на верхней части вертикальной паровой трубы котла. Когда давление в котле поднимается достаточно, пар поднимает клапан до тех пор, пока оно не уменьшится настолько, чтобы клапан вернулся на свое место. Этот тип клапана подходит только для стационарного применения.
Критерии выбора
Для защиты вашей системы от избыточного давления необходимо понимать пять критериев выбора, указанных ниже. Пожалуйста, прочитайте нашу техническую статью о выборе предохранительных клапанов, чтобы лучше понять эти критерии.
- Уставка давления
- Противодавление
- Разрядная емкость
- Рабочие температуры
- Клапан и уплотнительный материал
Применение
Предохранительные клапаны в основном используются в промышленности для защиты от избыточного давления, которое может привести к опасным ситуациям, таким как пожар или взрыв. Предохранительные клапаны часто встречаются в:
- Нефтяная, газовая и нефтяная промышленность: Например, подземные предохранительные клапаны или скважинные предохранительные клапаны широко распространены на морских нефтяных скважинах. В случае неисправности оборудования предохранительный клапан может быстро отключиться, чтобы предотвратить вытекание нефти и газа вверх по скважине в небезопасных условиях.
- Энергия: Предохранительные клапаны на электростанциях обычно используются для сжимаемых газов, таких как пар и воздух.
- Санитарный: Предохранительные клапаны из нержавеющей стали идеально подходят для отраслей промышленности, где требуются санитарные условия. Например, пищевая промышленность, производство напитков и фармацевтическая промышленность.
- HVAC: Предохранительные клапаны сбрасывают давление в случае блокировки нагнетания, теплового расширения или внешнего тепла, которое может повредить компоненты.
Символ предохранительного клапана
Рисунок 6: Различные символы предохранительного клапана
Сертификаты предохранительного клапана
Предохранительные клапаны должны соответствовать различным национальным и международным стандартам безопасности и качества. Чтобы убедиться, что продукт соответствует требованиям, ознакомьтесь с местными стандартами.
ТЮФ
Сертификация TÜV оценивает безопасность продукта и подтверждает его соответствие минимальным требованиям Директивы по оборудованию, работающему под давлением (PED) 2014/68/EU. В PED изложены стандарты проектирования и производства оборудования, работающего под давлением, такого как устройства сброса давления, паровые котлы, трубопроводы и сосуды под давлением, работающие при максимально допустимом давлении более 0,5 бар.
ASME
ASME (Американское общество инженеров-механиков) обеспечивает спецификацию и сертификацию сосудов высокого давления, котлов и устройств сброса давления.
ISO 4126
Стандарт ISO 4126 представляет собой общую спецификацию для предохранительных клапанов, независимо от рабочей среды.
Часто задаваемые вопросы
Что делает предохранительный клапан?
Предохранительный клапан быстро снижает давление в системе в случае повышения указанного давления до небезопасного уровня. Предохранительный клапан продолжает работать до тех пор, пока давление в системе не вернется к безопасному уровню.
В чем разница между предохранительным клапаном и предохранительным клапаном?
Предохранительный клапан не остановит немедленно работу компонентов, расположенных ниже по потоку, в отличие от предохранительного клапана.
Какие бывают типы предохранительных клапанов?
Распространенными типами предохранительных клапанов являются клапаны прямого действия, непрямого действия и сбалансированные сильфонные клапаны.
Что такое предохранительный клапан ASME?
Предохранительный клапан ASME соответствует требованиям Раздела I норм ASME для сосудов под давлением. Эти клапаны должны иметь большой постоянный расход при избыточном давлении не более 10 %.
регулируемый предохранительный клапан
нерегулируемый предохранительный клапан
Размеры и технические характеристики предохранительных и предохранительных клапанов
Опубликовано 7 апреля 2015 г. автором admin
Предохранительные и предохранительные клапаны имеют решающее значение по одной главной причине: безопасность. Это означает безопасность установки и оборудования, а также безопасность персонала установки и окружающей среды.
Предохранительные клапаны и клапаны сброса давления защищают сосуды, системы трубопроводов и оборудование от избыточного давления, которое, если его не остановить, может не только повредить систему, но и привести к взрыву. Поскольку эти клапаны играют такую важную роль, абсолютно необходимо каждый раз использовать правильный клапан.
Ниже приведены шесть факторов, которые необходимо учитывать при выборе и расчете предохранительных клапанов или клапанов сброса давления.
1. Размер и тип соединения
Размер клапана должен соответствовать размеру входного и выходного трубопровода. Национальный совет указывает, что размер впускного и выпускного трубопроводов, подсоединенных к клапану, должен быть не меньше входного/выходного отверстия самого клапана.
Типы соединений также важны. Например, связь мужская или женская? Фланцевый? Все эти факторы помогают определить, какой клапан использовать.
2. Давление срабатывания (PSIG)
Давление срабатывания, измеряемое в фунтах на квадратный дюйм (PSIG), представляет собой давление, при котором открывается предохранительный или предохранительный клапан.
Давление срабатывания клапана не должно превышать максимально допустимое рабочее давление (МДРД) котла или другого сосуда. Это означает, что клапан должен открываться на уровне или ниже МДРД оборудования . В свою очередь, МДРД оборудования должно быть не менее чем на 10 % больше, чем максимальное ожидаемое рабочее давление при нормальных условиях.
3. Температура
Температура влияет на объем и вязкость газа или жидкости, протекающих через систему. Температура также помогает определить идеальный материал конструкции клапана. Например, стальные клапаны могут выдерживать более высокие рабочие температуры, чем клапаны из бронзы или железа. Необходимо учитывать как рабочую температуру, так и температуру сброса.
4. Противодавление
Противодавление, которое может быть постоянным или переменным, представляет собой давление на выпускной стороне предохранительного клапана в результате давления в системе нагнетания. Это может повлиять на заданное давление клапана выше по потоку и привести к его многократному открыванию, что может привести к повреждению клапана.
Для установок с переменным обратным давлением клапаны следует выбирать так, чтобы обратное давление не превышало 10 % давления срабатывания клапана. Для установок с высоким уровнем постоянного противодавления может потребоваться клапан с сильфонным уплотнением или клапан с пилотным управлением.
5. Обслуживание
Для различных видов обслуживания (пар, воздух, газ и т. д.) требуются разные клапаны. Кроме того, материал конструкции клапана должен соответствовать условиям эксплуатации. Например, для агрессивных сред предпочтительнее использовать клапаны из нержавеющей стали.
6. Требуемая пропускная способность
Предохранительные и предохранительные клапаны должны обеспечивать сброс давления при определенной производительности. Требуемая производительность определяется несколькими факторами, в том числе геометрией клапана, температурой среды и площадью сброса.
