Клапан редукционный это – Редукционный клапан – зачем нужен, принцип работы редуктора воды

alexxlab | 18.04.2020 | 0 | Разное

Содержание

Редукционный клапан — Википедия. Что такое Редукционный клапан

Материал из Википедии — свободной энциклопедии Рис. 1. Конструктивная схема простейшего редукционного клапана Рис. 2. Условное графическое обозначение редукционного клапана Каждый масляный фильтр имеет редукционный клапан, предназначенный для пропуска неочищенного масла в магистраль в обход фильтра. Дело в том, что при очень сильном загрязнении фильтрующего элемента или зимой, когда вязкость холодного масла очень сильно увеличивается, значительно возрастает гидравлическое сопротивление и двигатель будет испытывать масляное голодание, разумеется, может быстро выйти из строя.

Редукционный клапан — это автоматически действующий пневматический или гидравлический дроссель, предназначенный для поддержания на постоянном уровне давления на выходе. Сопротивление редукционного клапана в каждый момент пропорционально разности между переменным давлением на входе и постоянным (редуцированным) давлением на выходе.

Виды редукционных клапанов:

  • Редукционный клапан прямого действия (не требует внешнего источника питания).
  • Клапаны, управляемые пневмо- или электроприводом.

Область применения

Эти клапаны применяются в гидроприводе в том случае, когда от одного источника гидравлической энергии (насоса) необходимо запитать несколько потребителей гидравлической энергии (гидродвигателей), работающих одновременно и имеющих разный характер нагрузки. Необходимость применения редукционного клапана обусловлена тем, что включение в работу одного из гидродвигателей приводит (при отсутствии данного редукционного клапана) к изменению давления на входе в остальные гидродвигатели, а следовательно, и к падению усилий на выходных звеньях гидродвигателей. Если гидродвигатели включаются в работу не одновременно или имеют одинаковые нагрузочные характеристики, то использование редукционных клапанов, как правило, не является обязательным. Например, отвал бульдозера приводится в движение обычно двумя гидроцилиндрами. Но поскольку оба гидроцилиндра приводят в движение один и тот же рабочий орган (то есть, отвал), то их характер нагрузки является одинаковым, и в гидросистемах бульдозеров редукционные клапаны, как правило, не применяются.

В пневмоприводах применение редукционных клапанов является обязательным, поскольку, вследствие сжимаемости воздуха, пневмосистемы склонны к значительным колебаниям давления.

Принцип действия

На рис. 1 показана конструктивная схема простейшего редукционного клапана. При увеличении входного давления Рн возрастает давление в полости Б, а также давление в полости В (редуцированное давление Рред). Под действием возросшего редуцированного давления плунжер смещается влево, тем самым уменьшая размер дроссельной щели у. При этом возрастает сопротивление потоку жидкости при прохождении её через дроссельную щель, а значит, возрастают и потери давления. Как следствие уменьшается значение редуцированного (выходного) давления Рред. Таким образом обеспечивается устойчивость значения выходного давления при изменении входного давления. Следует отметить, что в описанном процессе возросшее давление в полости Б не мешает перемещению плунжеров влево, так как это возросшее давление действует не только на дросселирующую конусную головку, но и на уравновешивающий поршень, и эти силовые воздействия уравновешивают друг друга.

См. также

Литература

  • Башта Т.М. Гидропривод и гидропневмоавтоматика. — Москва: Машиностроение, 1972. — С. 320.
  • Схиртладзе А. Г., Иванов В. И., Кареев В. Н. Гидравлические и пневматические системы. — Издание 2-е, дополненное. М.: ИЦ МГТУ «Станкин», «Янус-К», 2003 г. — 544 с.

wiki.sc

Редукционный клапан прямого действия:назначение,устройство,схема

Назначение редукционного клапана прямого действия

Редукционный клапан давления предназначен для поддержания в некоторой части гидросистемы пониженного давления относительно давления в основной нагнетательной магистрали и независящего от него.Так же, как и предохранительные клапаны, редукционные клапаны подразделяются на клапаны прямого и непрямого действия, а по количеству линий присоединений клапана – на двухлинейные и трехлинейные.

Устройство двухлинейного редукционного клапана прямого действия

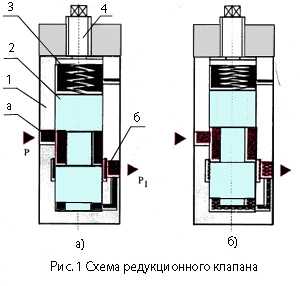

Схема двухлинейного редукционного клапана прямого действия приведена на рис.1. В корпусе 1 размещается регулирующий золотник 2, который под действием пружины 3 стремится занять крайнее нижнее положение и находится в нем до тех пор, пока давление Р

1 в канале “б”, действующее на нижний торец золотника, не в состоянии преодолеть усилие пружины редукционного клапана (рис.1 а). На котором показано состояние клапана, когда усилие от давления Р1 из-за малой величины давления на входе в клапан, в канале “а” меньше усилия пружины.



Принцип работы двухлинейного редукционного клапана прямого действия

Принцип работы двухлинейного редукционного клапана заключается в следующем, по мере роста давления Р наступает момент , когда усилие от давления Р , превысит начальное усилие пружины, регулируемое с помощью винта 4 и золотника 2 начнет смещаться вверх, частично перекрывая канал “б” на выходе клапана. С этого момента давление на выходе клапана будет поддерживаться постоянным, независимо от дальнейшего нарастания давления на входе в клапана в канале “а”.

Принцип работы трехлинейного редукционного клапана прямого действия

Принцип работы трехлинейного редукционного клапана давления прямого действия отличается от двухлинейного тем, что у него, помимо, канала “а” подводящего жидкость и отводящего канала “б”, имеется и канал “в” сообщенный со сливной магистралью. На рис.2 показана схема такого клапана, в котором, в отличие от описанного ранее, поддержание редуцированного давления достигается путем частичного перекрытия подводящего канала “а”, что не принципиально. Благодаря наличию сливного канала “в”, редуцированное давление в канале “б” будет поддерживаться постоянным даже в том случае, когда полностью перекрытом канале “а” давление на выходе клапана будет стремиться возрастать по какой-либо причине, например из-за обратного тока жидкости из системы. На рис.2 а показан клапан в режиме нормального редуцирования, а на рис.2 б – в режиме перелива жидкости из-за обратного тока в канал “б”.

Устройство трехлинейного редукционного клапана прямого действия

Устройство трехлинейного редукционного клапана давления модульного исполнения приведена на рис. 3. В корпусе 1 установлена втулка 3 с каналами “а” и “б”, связанными магистралями подвода жидкости Р и редуцированного давления Р!. Канал “в”, в свою очередь, связан с каналом “б” и установленным в нем демпфером , с помощью которого жидкость подводиться в полость, образованную втулкой 3 и пробкой 4. В расточке втулки размещен золотник 2, который пружинами 5 и 6 в исходном состоянии прижат к пробке 4, так что каналы “а” и “в”, а значит и магистрали Р и Р

1оказываются сообщенными друг с другом.

При возникновении усилия от давления Р1, действующего на торец золотника 2, большего суммарного усилия двух пружин, определяемого положением регулировочного винта 8 относительно резьбового стакана 7, золотник 2 начинает смещаться влево, частично перекрывая канал “а”. Тем самым поддерживается постоянное давление Р1 в канале “в”. Если почему-либо давление Р1будет стремиться возрастать, золотник 2 еще больше сместиться влево так, что его первый поясок выйдет в полость “с” и через канавки на втором пояске жидкость из канала “в” начнет поступать на слив через сверление из полости “с” в магистраль “Т”.



www.metalstanki.com.ua

Редукционный клапан

В любых грамотно спроектированных изделиях, всегда применяются определенные защитные меры, от их разрушения при каких-то неблагоприятных обстоятельствах, возникающих во время работы. Не является исключением и автомобиль. Его конструкция предусматривает применение систем, использующих в работе повышенное давление.

Примером могут служить такие из них, как:

  • топливная;
  • смазки;
  • ГУР и другие.

Для защиты от его превышения они имеют специальные устройства, например, в дизеле такую роль выполняет редукционный клапан ТНВД.

Редукционный клапан, принцип работы

Если вспомнить определение, то назначение редукционного клапана заключается в поддержании на постоянном уровне давления, создаваемого во время работы конкретного устройства. Его превышение чревато либо повреждением самой системы, либо разрушением каких-то ее элементов. Понять принцип работы редукционного клапана поможет приведенный рисунок:

Основными элементами подобного устройства являются шарик 1, пружина 2 и шайба 3. При работе насоса, подающего жидкость или любые масла в пределах системы, происходит увеличение внутри нее давления. Когда оно превышает определенную величину, под действием возникающей силы шарик 1 отжимает пружину 2 и смещается, открывая дополнительный канал, по которому избыток жидкости или масла удаляется из системы.

Такой принцип – сброс масла или другой жидкости обратно в исходный резервуар при превышении давления – используется довольно-таки часто. Подобный принцип может быть реализован по-разному, но неизменным остается суть, описанная выше. Для примера можно рассмотреть несколько конкретных его воплощений.

Редукционный клапан масляного насоса

Система смазки присутствует на любом автомобиле, будь то ВАЗ 2114 или Мерседес. И в любой системе обязательно наличие масляного редукционного клапана независимо от его изготовителя – Bosch, Тойота или Фольксваген. Если в системе смазки нет подобного масляного клапана, то при работе масляного насоса неизбежной становится ситуация, когда давление масла превысит установленные нормы. Из-за этого начнут протекать сальники или возможен разрыв масляного фильтра.

Как работает такая защита, поможет понять приведенный рисунок:

Здесь реализован тот же подход, что и описан выше. Когда давление превышает установленный безопасный предел, шарик 2 клапана открывает дополнительный канал для масляного потока и излишки масла сбрасываются в поддон картера двигателя. Где находится редукционный клапан? На ВАЗ 2114 он располагается в канале между камерой сжатия и всасывания, как показано на фото

Редукционный клапан топливной системы

Другим, не менее важным, применением является использование подобной защиты для топливной системы. В первую очередь это относится к дизельным двигателям, ТНВД можно назвать основой всей системы питания. Его назначение – дозированная подача солярки к форсункам.

Топливный насос осуществляет подачу горючего из бака на вход ТНВД, а редукционный клапан ТНВД гарантирует стабильную величину давления.

Дело в том, что работа обычного насоса низкого давления обеспечивает подачу топлива в большем объеме, чем требуется. Поэтому редукционный клапан ТНВД его излишки, через дренажный штуцер, возвращает в топливный бак. Существует несколько различных типов ТНВД, созданных на основе разных конструктивных решений. Хотя это не имеет отношения к настоящей теме, но надо отметить, что одним из основных производителей ТНВД является Bosch, в изделиях этой фирмы реализован свой подход, ее продукция пользуется заслуженным качеством и отличается продолжительным сроком службы.

Однако, как и сам дизель, ТНВД критичен к качеству топлива, и даже использование изделий такой знаменитой фирмы, как Bosch, не позволяет применять низкокачественную солярку.

Редукционный клапан насоса ГУР

ГУР можно считать обязательным элементом оснащения современного автомобиля, в том числе семейства ВАЗ, например таких, как 2114, 2170, Приора. Его конструкция отрабатывалась достаточно долго и доказала свою эффективность. Функциональное устройство ГУР приведено на рисунке

Такое устройство при работе насоса создает повышенное давление, которое через гидроцилиндр и систему рычагов поворачивает колеса в зависимости от изменения положения руля. Это реализует любой ГУР, и установленный на ВАЗ 2114 тоже. Однако существует некоторое ограничение, которое необходимо учитывать. ГУР рассчитан на работу при определенном давлении, и его максимальное значение не должно превышать установленной величины. Для каждого автомобиля она своя, для ВАЗ 2114 это будет шестьдесят-сто атмосфер.

Вот для исключения превышения заданной величины и используется редукционный клапан. Особенно это актуально, когда руль встает на упор, и если не принять защитных мер, ГУР может быть разрушен. Поэтому изготовителями автомобилей с ГУР не рекомендуется держать руль в крайних положениях. В тех случаях, когда необходимо найти, где находится редукционный клапан, искать его надо в насосе, именно там обеспечивается необходимая величина давления на выходе.

Такой элемент, как редукционный клапан, является обязательной частью многих систем и обеспечивает их защиту при работе в самых разных условиях. Его назначение – избежать превышения давления в системе и благодаря этому предохранить ее от разрушения или повреждения.

znanieavto.ru

Что такое редукционный клапан? | Промышленная группа Империя Промышленная группа Империя

Редукционный клапан-это устройство, которое пропускает газ или жидкость из полости высокого давления в полость более низкого, поддерживая постоянное давление. Представляет собой автоматически действующий дроссель, сопротивление которого равно в каждый данный момент разности между переменным давлением на входе в клапан с постоянным давлением на выходе из него.
В промышленных системах в качестве регулирующих органов наиболее часто применяют регуляторы давления, регулирующие клапаны и дроссельные регулирующие заслонки,
Регуляторы давления позволяют регулировать давление после регулятора после себя) или до регулятора (до себя), В основном регуляторы прямого действия применяются в качестве регуляторов давления (после себя) при условиях, когда давление после себя меньше половины рабочего давления на входе. Такие регуляторы прямого действия называются редукционными клапанами.
Регуляторы прямого действия управляются непосредственно средой, транспортируемой по данному трубопроводу) с помощью перемещения регулирующего органа перестановочной силой, возникающей в результате изменения контролируемого параметра. Широкому применению в судовых системах регуляторов прямого действия в качестве регулирующих клапанов давления способствовала автономность судовых систем, их строгая специализация и отсутствие взаимозависимых параметров, а также отсутствие (по условиям эксплуатации) требований высокой точности регулирования.
Регулятор состоит из трех основных элементов: задающего элемента — пружины;
элемента сравнения — мембраны; регулирующего органа — тарелок. При проектировании регуляторов правильный выбор элементов привода, уплотнений и регулирующих органов предопределяет чувствительность клапанов и их нормальную работу в системе. Однако чувствительность регуляторов — прямого действия снижается из—за выполнения чувствительным элементом двойных функций: чувствительного элемента и привода.
Принцип действия редукционного клапана основан на дросселировании среды, проходящей из полости высокого давления в полость низкого давления через щель образованную седлом и тарелкой клапана, при автоматическом поддержании площади проходного сечения с помощью уравновешивания регулируемого упругого элемента (пружины) редуцированным давлением, воздействующим через чувствительный элемент (мембрану, поршень).
Редукционные клапаны для судовых систем, как правило, имеют моноблочную конструкцию со встроенным чувствительным элементом: приводом (мембраной или поршнем) и элементом настройки — задатчиком (пружиной). В качестве
чувствительного элеменiз чаще всего применяются мягкие мембраны из резины с одной или двумя тканевыми прокладками, реже поршень с уплотнением манжетами или резиновыми кольцами круглого сечения. В качестве запорного органа служат резинометаллические Тарелки с вулканизированной резиной (в более ранних конструкциях рассчитанных на низкие давления, — тарелки со вставкой из листовой резины) или с металлическим уплотнением, а в случае применения тарелки — с закрытием походу рабочей среды (клапаны обратного хода).
По конструктивному признаку редукционные клапаны разделяются на клапаны прямого и обратного хода. На трубопроводах специальных систем применяются регуляторы прямого действия (редукционные клапаны) на среды: морская и пресная вода, воздух, водород, азот.
В судовых системах для морской воды применяются редукционные клапаны с ОI 15—50 мм со штуцерными и фланцевыми соединениями на редуцированное давление 1—4 кгс/см2.
Основные детали выполнены из бронзы или ‚планов; пружины, как правило, защищены от непосредственного воздействия рабочей среды и выполнены из пружинной
стали, мембраны — из резины с бульбообразной заделкой и одной тканевой прокладкой. Тарелки плунжера плоские, с завулканизированным резиновым уплотнительным кольцом, уплотнение плунжеров и тарелок выполнено резиновыми кольцами круглого сечения. Клапаны рассчитаны на работу в интервале температур проводимой среды до +32 С. для возщса применяется несколько различных конструкций редукционных клапанов: по схеме регуляторов обратного хода; односедельные с уравновешивающим поршнем; со слежением вторичного давления; следящего действия с регулирующим органом и уравновешивающей мембраной, Наибольшее распространение в судовых системах получили редукционные клапаны, выполненные по схеме редукторов обратного хода.
Источник: Справочник Судовая арматура, издательство «Судостроение» Ленинград

pk-imperia.ru

Регулирование давления с помощью редукционных клапанов прямого действия

8.1. Редукционные клапаны

Давление пара в котле очень часто выше давления, требуемого для теплообменного процесса. Экономичным решением данной проблемы является редуцирование давления пара с помощью редукционного клапана. Использование в теплообменных аппаратах пара более низкого давления имеет ряд преимуществ: сам теплообменный аппарат, рассчитанный на более низкое давление пара, стоит дешевле; пар низкого давления имеет более высокую скрытую теплоту парообразования; сокращается количество пара вторичного вскипания, образующегося после конденсатоотводчика.

8.1.1. В большинстве случаев точность регулирования пропорциональных регуляторов давления прямого действия (показан на рис. 85) вполне приемлема и достаточна для технологических процессов. Это сбалансированный по давлению односедельный клапан прямого действия. Импульс от паропровода низкого давления передается через охладитель импульса и далее по импульсной трубке на нижнюю часть диафрагмы.
Сила пружины действует в противоположном направлении. Сила пружины настраивается вручную с помощью маховика и определяет величину редуцированного давления

8.1.2. Правильный монтаж редукционного клапана очень важен для нормальной работы данного клапана. рис. 86.


Редукционные клапаны прямого действия работают большую часть времени в положении дросселирования. Даже небольшие частицы грязи могут самым негативным образом влиять на нормальную работу этих клапанов. Поэтому перед каждым редукционным клапаном прямого действия рекомендуется установить сетчатый фильтр. Частицы воды во влажном паре, пролетая на высокой скорости через клапан, приводят к кавитации и эрозии и, как результат, заметно ускоряют износ клапана и седла.
При остановах системы в результате конденсации пара в паропроводах остается конденсат. Этот конденсат скапливается, в том числе, и в самой нижней точке перед редукционным клапаном При запусках пар проходит над поверхностью холодного конденсата, в результате чего могут возникать гидроудары, которые приводят к преждевременному выходу из строя диафрагмы и сильфона редукционного клапана.
Поэтому паропроводы перед редукционными клапанами необходимо дренировать с помощью конденсатоотводчиков. Если паропровод после редукционного клапана поднимается наверх, то после редукционного клапана в точке подъема паропрово¬да надо предусмотреть ещё один дренаж.
Если редукционный клапан установлен на вертикальном паропроводе с потоком снизу вверх, то дренаж непосредственно перед редукционным клапаном можно не предусматривать.
Примеры правильного монтажа редукционных клапанов прямого действия показаны на Рис. 86. Точка отбора импульса из паропровода низкого давления должна находиться на расстоянии не менее 1 метра после редукционного клапана прямого действия.
Это расстояние необходимо для стабилизации потока пара после редуцирования.

8.1.3.    Если необходимо редуцировать достаточно высокое давление пара до очень низких значений, то, скорее всего, одного клапана будет уже недостаточно. В таких случаях можно использовать два редукционных клапана, установленных последовательно (см. рис. 87). Если перепад давления достаточно большой (P2 < P1/2), то вместо редукционных клапанов прямого действия рекомендуется использовать регулирующие клапаны с электрическими или пневматическими приводами и с перфорированными плунжерами. Если использование таких регулирующих клапанов с приводами невозможно по каким-либо причинам, то существует вариант последовательной установки двух редукционных клапанов прямого действия. Перед первым редукционным клапаном необходимо предусмотреть стабилизирующий участок длиной не менее 8 х DN. Демпферный участок паропровода между редукционными клапанами должен иметь длину не менее 5 метров.


В таких случаях рекомендуется, чтобы второй редукционный клапан был на два номинальных размера больше первого редукционного клапана. Данная рекомендация относится также и к диаметру паропровода после второго редукционного клапана.

8.1.4. Если давление пара изменяется в широком диапазоне от минимального значения до максимального и если это давление должно редуцироваться очень точно даже при минимальных расходах пара, то необходимо установить два редукционных клапана разного размера в параллель (рис. 88).


Давление настройки редукционного клапана большего размера должно быть немного ниже давления настройки клапана меньшего размера, т.е. при повышении давления редуцированного пара большой клапан должен закрываться раньше маленького клапана. Такая настройка двух клапанов обеспечивает их работу с полной нагрузкой. При низкой нагрузке давление редуцированного пара немного увеличивается, что приводит к закрытию большого клапана. При этом редуцирование давления осуществляется целиком маленьким клапаном.

alvas-eng.ru

Редукционный клапан - это... Что такое Редукционный клапан?

Редукционный клапан — это автоматически действующий пневматический или гидравлический дроссель, предназначенный для поддержания на постоянном уровне давления на выходе. Сопротивление редукционного клапана в каждый момент пропорционально разности между переменным давлением на входе и постоянным (редуцированным) давлением на выходе.

Виды редукционных клапанов:

  • Редукционный клапан прямого действия (не требует внешнего источника питания).
  • Клапаны, управляемые пневмо- или электроприводом.
Рис. 1. Конструктивная схема простейшего редукционного клапана

Область применения

Эти клапаны применяются в гидроприводе в том случае, когда от одного источника гидравлической энергии (насоса) необходимо запитать несколько потребителей гидравлической энергии (гидродвигателей), работающих одновременно и имеющих разный характер нагрузки. Необходимость применения редукционного клапана обусловлена тем, что включение в работу одного из гидродвигателей приводит (при отсутствии данного редукционного клапана) к изменению давления на входе в остальные гидродвигатели, а следовательно, и к падению усилий на выходных звеньях гидродвигателей. Если гидродвигатели включаются в работу не одновременно или имеют одинаковые нагрузочные характеристики, то использование редукционных клапанов, как правило, не является обязательным. Например, отвал бульдозера приводится в движение обычно двумя гидроцилиндрами. Но поскольку оба гидроцилиндра приводят в движение один и тот же рабочий орган (то есть, отвал), то их характер нагрузки является одинаковым, и в гидросистемах бульдозеров редукционные клапаны, как правило, не применяются.

Рис. 2. Условное графическое обозначение редукционного клапана

В пневмоприводах применение редукционных клапанов является обязательным, поскольку, вследствие сжимаемости воздуха, пневмосистемы склонны к значительным колебаниям давления.

Принцип действия

На рис. 1 показана конструктивная схема простейшего редукционного клапана. При увеличении входного давления Рн возрастает давление в полости Б, а также давление в полости В (редуцированное давление Рред). Под действием возросшего редуцированного давления плунжер смещается влево, тем самым уменьшая размер дроссельной щели у. При этом возрастает сопротивление потоку жидкости при прохождении её через дроссельную щель, а значит, возрастают и потери давления. Как следствие уменьшается значение редуцированного (выходного) давления Рред. Таким образом обеспечивается устойчивость значения выходного давления при изменении входного давления. Следует отметить, что в описанном процессе возросшее давление в полости Б не мешает перемещению плунжеров влево, так как это возросшее давление действует не только на дросселирующую конусную головку, но и на уравновешивающий поршень, и эти силовые воздействия уравновешивают друг друга.

См. также

Литература

  • Башта Т.М. Гидропривод и гидропневмоавтоматика. — Москва: Машиностроение, 1972. — С. 320.
  • Схиртладзе А. Г., Иванов В. И., Кареев В. Н. Гидравлические и пневматические системы. — Издание 2-е, дополненное. М.: ИЦ МГТУ «Станкин», «Янус-К», 2003 г. — 544 с.

dic.academic.ru

Редукционный клапан масляного насоса - как он работает?

Редукционный клапан В транспортном средстве масляный насос предназначается для создания давления в смазочной системе, посредством чего обеспечивается смазка движущихся частей двигателя автомобиля. В самой смазочной системе, где в наличии есть сухой картер, масляный насос выполняет еще и функцию перекачки масла в масляный бак из картера двигателя. Масляный насос начинает свою эксплуатацию от распределительного вала или коленчатого вала при помощи приводного вала. Так, классификация за типом управления масляных насосов включает в себя регулируемые и нерегулируемые.

Насосы регулируемые поддерживают постоянное давление посредством изменения производительной составной насоса. В нерегулированных насосах постоянное давление поддерживается при помощи редукционного клапана. Так, непосредственно в зависимости от конструктивного типа устройства существуют масляные насосы роторного типа и шестерного.

Редукционный клапан являет собою гидравлический пли пневматический дроссель, который действует автоматически и предназначается для поддержания давления на выходе на одном постоянном уровне. Так, существует несколько видов редукционных клапанов:

- редукционный клапан, который управляется пневмоприводом или электроприводом;

- редукционный клапан прямого действия, который не нуждается в внешнем источнике питания.

1. Назначение редукционного клапана масляного насоса.

Клапан

Первой функцией, которую выполняет редукционный клапан масляного насоса, является создание определенного давления. В последующем будущем данный параметр нуждается в постоянном контроле. Так, любое, даже минимальное превышение дозволенного давления может приводить к тому, что ключевые узлы двигателя выйдут из строя. Но нельзя переусердствовать, так как нехватка такого рода давления может привести к перегреву элементов из-за недостаточного смазывания. Для того чтобы избежать всех вышеуказанных проблем, ученные-автомобилисты изобрели устройство редукционного клапана. На первый взгляд может показаться, что данное устройство является простым и не нужным, так как визуально оно не создаёт предпосылок для дальнейшего волнения.

Тем не менее, отсутствие такого устройства в транспортном средстве делает невозможным нормальную работу двигателя внутреннего сгорания. Основное предназначение редукционного клапана масляного насоса заключается в постоянном контроле уровня давления масла, ослабления и усиления его, при надобности. Данные процедуры реализуются посредством двух простых действий, которые заключаются в открытии прохода, с целью недопущения серьезных разрушений и снижения давления, а также его закрытия для того, чтобы обеспечить нормальную работоспособность всей системы.

2. Особенности устройства клапана.

Редукционный клапанВообще, если разобраться и вникнуть во всю данного устройства, то можно обнаружить то принцип, по которому действует и работает данная система является достаточно простым. Так, основным реагирующим органом в данном узле будет упорный болт. Именно данная деталь производит особое давление непосредственно на пружину, посредством чего прижимает к отверстию сам редукционный клапан. После того как давление увеличиться в самой системе, а показатель допустимого уровня останется позади, масло начнет преодолевать всю упругую составную пружины, выдавливая редукционный клапан.

Вследствие этого масло будет переходить в специальное отделение. После того как давление стабилизируется и нормализируется, пружина вернет клапан в его первоначальное состояние, а сам двигатель внутреннего сгорания продолжит свою работу в штатном режиме. Устройство редукционного клапана масляного насоса не имеет особо сложной конструкции и состоит их:

- небольшого кожуха, в котором есть особая система каналов, по которым производится передвижение масла;

- специальный клапан, вид которого напоминает небольшой поршень или шарик.

Основная задача данной детали заключается в своевременном прекращении прохода и не допущении увеличения давления в двигателе. Следует обратить внимание еще и на то, что главная особенность такого рода системы заключается в элементарности исполнения функции, что будет обеспечивать наибольшую эффективность и надежность работы.

Клапан масляного насоса Устройство редукционного клапана может производиться в двух вариантах. Первый вариант предусматривает его расположение непосредственно в корпусе насоса. Второй – клапан будет иметь форму и вид отдельного самобытного механизма. Так, вся система является достаточно хорошо продуманной. Тем не менее, даже такие высококачественные устройства иногда могут давать сбои. Следовательно, нужно сосредоточиться на основных неисправностях клапана и способах их устранения.

3. Наиболее частые поломки редукционного клапана.

Так, существует несколько наиболее частых поломок редукционного клапана, которые проявляются в двух аспектах. В первом случае редукционный клапан неспособен поддерживать нормализированное давление. Зачастую такие проблемы возникают из-за механических поломок устройства. Самым слабым элементом данной системы является пружина. В непосредственном процессе длительной эксплуатации данная деталь может быть растянутой, вследствие чего будет происходить несанкционированное открытие клапана при минимальном росте давления. В результате можно получить то, что масло не будет попадать к большинству узлов двигателя, вследствие чего они будут изнашиваться и выходить из строя. Основные причины такого рода неисправностей пружин: износ, который возникает вследствие продолжительной работы; установка пружины неправильной при проведении капитального ремонта; ошибки при монтаже детали.

Редукционный клапан масляного насоса Во втором случае проблемы с открытием клапана будут возникать при достижении апогея давления. Это возникает из-за засорения просвета клапана в длительном процессе его эксплуатации. В итоге редукционный клапан будет подклинивать и при высоком давлении даже не открываться. В результате этого множество необходимых узлов двигателя будут разрушены и капитального ремонта тогда не избежать. Основная причина такого рода неисправности заключается в несвоевременной замене масла. Объясняется вышеуказанный процесс достаточно просто, чего не сказать об устранении проблемы. Все маленькие частички грязи будут откладываться непосредственно на поверхности устройства, вследствие чего будут увеличивать размеры нароста. Из-за низкокачественной промывки проблема будет заключаться в накоплении в каналах разного рода стружки и мусора.

4. Рекомендации по ремонту.

При малейших признаках неисправности редукционного клапана нужно незамедлительно устранить возникшую поломку. Так, нужным будет снятие и разбор устройства масляного насоса. После того как система была вскрыта, автомобилист обнаружит сам редукционный клапан, вследствие чего можно самостоятельное определить состояние устройства. Если оно заело, то нужно достать его, промыть в бензине и, обязательно, смазать. Такие же действия по промывке нужно производить с насосом топливным. Отдельное внимание следует уделить чистке клапанных каналов и диагностированию основных элементов. Если из строя вышла пружина, то следует ее заменить. Но нужно учесть важный аспект, что установка нового устройства масляного насоса необходима после каждого ремонта силового узла автомобиля.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today
