Клапан редукционный проходной фланцевый, DIN-длина, Gbz 10 для жидкостей (с металлическим уплотнением), газа (с мягким уплотнением) PN40 тип 45.11.02
Клапан редукционный проходной фланцевый, DIN-длина, Gbz 10 для жидкостей (с металлическим уплотнением), газа (с мягким уплотнением) PN40 тип 45.11.02
Область применения:
Судовой редукционный клапан подходит для сжатого воздуха, воды, нефтепродуктов и других нейтральных газов и жидкостей до 100 ° C. Эти клапаны пригодны для нулевого потребления.
Допустимое рабочее давление:
Диапазон регулирования давления на выходе 0,5 до 10 bar
Макс. редукционное соотношение 25:1
Важно:
Рекомендуется перед редукционным клапаном установить фильтр. В соотв. с ниже изложенным следует обязательно устанавливать предохранительный клапан для защиты потребителя.
Для несжимаемых сред предохранительный клапан выбирается с таким расчетом, чтобы количество со стороны входного давления регулятора могло быть снято.
Для сжимаемых сред необходимо чтобы обьём вытекающий из совокупности давлений на входе и после редукции, был удалён.
Регулятор может быть установлен в любом положении. Для загрязненной среды регулятор устанавливают в горизонтальном положении крышкой вверх в труборовод.
При запросе или заказе, пожалйуста, указывайте давление на входе, регулирование на выходе, среду, температуру и пропускное кол.-во.
Специальное исполнение по Вашему запросу:
►Фланцы PN16
►Фланцы JIS, ANSI по запросу
►Клапаны с муфтовым соединением
►Клапаны со специальным элементом управления для более низкого или высокого давления на выходе.
|

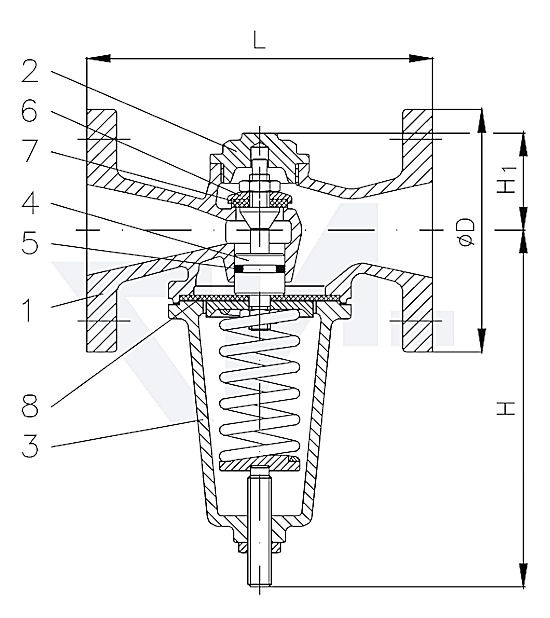

Деталь |
Наименование |
Материал в соответствии с DIN |
Материал в соответствии с BS |
|
1 |
Корпус |
CuSn10-C |
B. |
|
2 |
Крышка заглушка |
CuSn10-C |
B.S.1400:1961 PB 4-C |
|
3 |
Крышка |
CuSn10-C |
B.S.1400:1961 PB 4-C |
|
4 |
Поршень |
CuSn10-C |
B.S.1400:1961 PB 4-C |
|
5 |
O-образное кольцо |
Buna |
— |
|
6 |
Золотник |
CuSn 8 |
— |
|
7 |
Сальник |
Buna |
— |
|
8 |
Диафрагма |
Buna |
— |
S.1400:1961 PB 4-C|
DN |
Ø D |
Ø k x n x Ø d1 |
L |
|
h2 |
– kg |
|
15 |
95 |
65 x 4 x 14 |
130 |
125 |
35 |
3,9 |
|
20 |
105 |
75 x 4 x 14 |
150 |
145 |
40 |
3,9 |
|
25 |
115 |
85 x 4 x 14 |
160 |
145 |
40 |
4,3 |
|
32 |
140 |
100 x 4 x 18 |
180 |
170 |
50 |
8,0 |
|
40 |
150 |
110 x 4 x 18 |
200 |
195 |
60 |
11,0 |
Клапан редукционный (после себя) Goetze 682 mGFO-SP Ду50 Ру16 бронзовый фланцевый в г.
МоскваО товаре
Производитель: Goetze, Германия
Диаметр: Ду50
Артикул: D230-02777
Тип присоединения: фланцевый
Материал корпуса: бронза
Давление номинальное: 16 бар
Максимальная температура: 95 ℃
Тип регулятора: после себя
Среда: вода, воздух, пар, газ
Все характеристики
Низкая цена
162 994 на 12.04.2023 ₽ $ €
мало (требует уточнения)
Доставка в г. Москва под запрос ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Все размеры:
Ду20 87 176₽Ду25 93 733₽Ду32 107 974₽Ду40 126 584₽Ду50 162 994₽Ду65 234 162₽Ду80 302 798₽
Для монтажа
шт. необходимо
x Прокладка ПОН-Б Ду50 Ру10-40 плоская ГОСТ 15180-86 – 9 ₽
x Болт стальной М16х65 ГОСТ 7798-70 – 41 ₽
x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) – 257 ₽
x
Фланец ст.
Итого за комплект
3 543 ₽
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики
| ||||||||||||||||||||||||||
сталь – DN65-100Паспорта и сертификаты
Декларация о соответствии на клапаны предохранительные Goetze
Опросный лист на Регуляторы
График сравнения цен аналогичных клапанов регулирующих*. При клике на точку графика получите развернутую информацию.
*Клапаны регулирующие по следующим параметрам: тип регулятора – после себя, тип присоединения – фланцевый, Ду50, Ру16, строительная длина – 230 мм, тип регулирующего клапана – , класс материала корпуса – бронза, уплотнение – EPDM
Регуляторы по выборке: тип регулятора – после себя, тип присоединения – фланцевый, Ду50, Ру16, строительная длина – 230 мм, класс материала корпуса – бронза, уплотнение – epdm
162 994 ₽ $ €
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
ДОСТАВКА
Регуляторы давления
Ремонтные комплекты регулятора давления газа P200
Узнать больше >
P203 Ремонтные комплекты регулятора давления
Подробнее >
Ремонтные комплекты регулятора давления газа P300
Узнать больше >
Редукционные регуляторы давления P303, P303H Ремонтные комплекты
Узнать больше >
Тип F289 Редукционный регулятор с пилотным приводом Ремонтные комплекты
Узнать больше >
Ремкомплекты регулятора давления газа с большим расходом типа F627
Узнать больше >
Тип L627 High Flow LP Регулятор давления газа UL144 Rebuild Kits
Узнать больше >
Тип P1098 Ремонтные комплекты регулятора давления
Узнать больше >
Ремонтные комплекты клапана регулирования давления воздуха и газа типа P119
Узнать больше >
Тип P133 Ремонтные комплекты регулятора давления газа
Узнать больше >
Ремонтные комплекты для редукционного клапана давления газа пилотного типа P1808
Узнать больше >
Ремкомплекты регулятора давления газа типа P212
Узнать больше >
Сборочные комплекты редуктора давления типа P289
Узнать больше >
Ремкомплекты регуляторов фильтра NACE типа P50 и P50
Узнать больше >
Редукционные регуляторы прямого действия типа P600 Ремонтные комплекты
Узнать больше >
Ремкомплект регулятора низкого и высокого давления газа типа P627
Узнать больше >
Ремкомплекты регуляторов давления газа высокого давления и высокого расхода типа P630 (NACE)
Узнать больше >
Ремкомплекты регулятора типа P912
Узнать больше >
Тип P95H Ремонтные комплекты регулятора давления большой емкости
Узнать больше >
Регулятор давления типа P98H
Узнать больше >
Комплект для ремонта редуктора давления газа типа P99
Узнать больше >
Ремкомплект регулятора давления газа типа R627
Узнать больше >
Комплекты для ремонта регулятора сжиженного газа W627
Узнать больше >
Регуляторы давления | Запросить цену
Редукционные регуляторы давления с шиберным затвором идеально подходят для паровых, жидких и газообразных сред.
Доступны различные регуляторы, в том числе самодействующие, высокопроизводительные, дифференциальные, вакуумные, пневматические и пилотные.Компания Jordan Valve предлагает широкий ассортимент редукционных регуляторов давления, отвечающих самым разным спецификациям и сферам применения, от автоматических до пилотных. Редукционные регуляторы давления с скользящим затвором обеспечивают такие уровни производительности, надежности и точности, которых нет в клапанах других конструкций. Запросите предложение сегодня.
Что такое редукционный регулятор?
Редукционные регуляторы давления используются для поддержания заданной точки давления на выходе за счет уменьшения подачи, также называемой давлением на входе, жидкости или газа для снижения давления на выходе.
Типы редукционных регуляторов давления, которые мы предлагаем
У нас есть различные редукционные регуляторы давления, в том числе самодействующие, высокопроизводительные, дифференциальные, вакуумные, пневматические и пилотные.
Многие из наших редукционных клапанов имеют технологию скользящего затвора, которая обеспечивает точное управление в различных областях применения.
Self-Operated Sliding Gate Pressure Regulator
Self-Operated, High Flows
High Pressure Regulator
High Sensitivity
Internally Piloted Regulator
Differential, Jorlon Diaphragm
Downstream Vacuum Regulators
Dome Loaded, High Accuracy
С сервоприводом, высокий расход
Бесфланцевый, с диафрагмой Jorlon
Шаровой, высокой производительности, точный
С пневматическим нагружением, шаровой трим, ANSI IV или VI
Регулятор высокого давления
Регулятор давления газа, уравновешенный затвор
Уравновешенный затвор, класс VI по ANSI
Газ, низкое давление, внутренний датчик
Регулятор газа, автономный, высокое давление на входе , Высокое давление на входе
Пилотные регуляторы, редукторы критического давления
Пилотные регуляторы с мягким седлом, класс VI по ANSI
Пилотные регуляторы, очень низкие уставки
Газовые регуляторы, 2 дюйма, с внутренним пилотом
Небольшие резервуары, точный контроль давления
Регуляторы давления
Регуляторы давления
Регуляторы давления
Пилотные клапаны регулирования давления жидкости
Линейные фильтры
Ваш список
Список адресов электронной почты Получить предложение
Узнать цену
Для получения помощи в выборе редукционного регулятора давления, подходящего для вашего применения, воспользуйтесь нашей программой для расчета размеров или обратитесь к местному представителю.

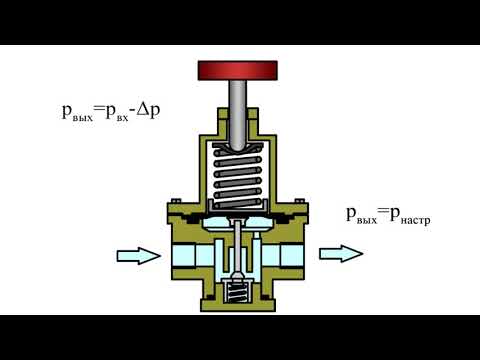

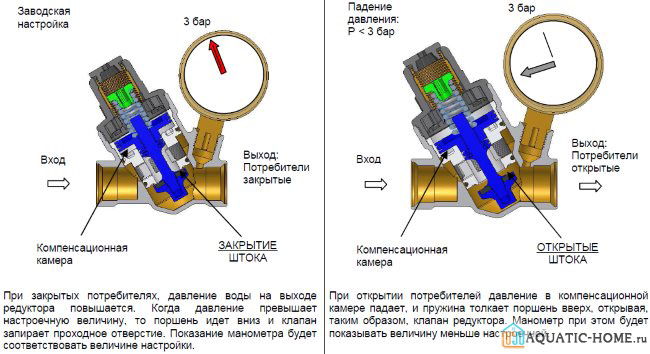

Как работают редукторы давления?
Редукционные регуляторы давления контролируют давление на выходе и не требуют для работы внешнего источника питания или воздуха. Вместо этого они работают за счет баланса сил. Регулятор давления состоит из 4 основных частей:
- Установочный винт
- Пружина
- Мембрана
- Заглушка
Сжатая пружина и диафрагма представляют собой две противодействующие силы, а плунжер действует как баланс между ними. Установочный винт используется для того, чтобы показать регулятору необходимое давление, поворачивая его для сжатия пружины. Сжатая пружина создает силу, которая толкает ее вниз. Это открывает пробку и приводит к большему потоку (воды, воздуха или другой среды).
При изменении контролируемого давления диафрагма будет вынуждена двигаться. Например, пилотная заглушка позволит газу, находящемуся выше по потоку, проходить под диафрагмой, где давление регулируется положением плунжера.
Если какое-либо давление превысит заданное значение, давление под диафрагмой будет увеличено, закрывая пилотную заглушку.
Преимущества использования редукционных регуляторов
Некоторые преимущества использования редукционных регуляторов включают:
- Регуляторы давления намного быстрее по времени отклика, поскольку нет необходимости возвращаться к контроллеру.
- Регуляторы могут немедленно реагировать на изменения регулируемого давления. Регуляторы
- обычно легче в обслуживании и дешевле в установке .
Области применения редукционных регуляторов
Наши редукционные регуляторы давления с шиберным затвором идеально подходят для паровых, жидких и газообразных сред. Однако мы также видим варианты использования для следующих приложений:
- Для производства продуктов питания и напитков
- Для приложений высокого давления
- Для снижения давления
- Для управления топливом и мазутом
- Для распыления топлива и масла
- Для применения на природном газе
- Для точного контроля давления при покрытии резервуаров низкого давления
Свяжитесь с нами для получения дополнительной информации о различных областях применения наших редукционных регуляторов давления.
Часто задаваемые вопросы
1. Как выбрать регулятор давления?
Выбор редуктора давления зависит от того, зачем он вам нужен. Чтобы выбрать правильный редукционный регулятор давления с правильным коэффициентом расхода (Cv), необходимо учитывать пять факторов:
- Давление перед клапаном: Давление подачи или давление на входе в клапан.
- Давление на выходе/после регулятора: Выходное давление – это давление после регулятора.
- Перепад давления: Разница между давлением на входе и выходе является перепадом давления.
- Диапазон расхода: Используется, чтобы не занижать или не завышать размер клапана.
- Температура
- Тип жидкости: Это жидкость, газ или пар? Существует большая разница между насыщенным паром и перегретым паром.
После того, как вы правильно подберете свой регулятор, вам нужно будет знать размер линии, материал, тип соединения, запорный он или нет, прямой или пилотный.
