Клапан сброса воздуха: какие бывают спускники на батарее отопления для автоматического и ручного сброса воздуха, спускной кран, как поставить воздушник

alexxlab | 29.05.2023 | 0 | Разное

какие бывают спускники на батарее отопления для автоматического и ручного сброса воздуха, спускной кран, как поставить воздушник

Содержание:

Причины появления воздуха в системе
Какие бывают воздухоотводчики
Место и технология установки
Специфика устройства
Разновидности конструкции
Видео

Всем людям, проживающим в городских квартирах с центральным отоплением, хорошо знакома проблема завоздушивания. Практически каждый отопительный сезон начинается с необходимости спускать газовые пробки. Упростить эту хлопотную процедуру помогают специальные приборы ― воздушники на отопление.

Причины появления воздуха в системе

Воздушные скопления внутри отопительного контура могут появляться по разным причинам:

1. Первичное заливание воды.
2. Подсос через некачественные прокладки.
3. Подпитка из воды.

Чаще всего газ появляется из самой воды, содержащей большое количество растворенного кислорода. Повышение температуры, замедление скорости движения и падение давления уменьшают его растворимость. Это провоцирует выделение воздуха в атмосферу, что объясняет потребность в обязательной процедуре по удалению пробок из системы отопления.

После выделения воздух начинает движение вверх, сосредотачиваясь на участках с затрудненным прохождением. Как результат, там появляются воздушные карманы, создающие проблемы для нормальной циркуляции теплоносителя. Чтобы нейтрализовать эти пробки, применяют клапаны для спуска воздуха из системы отопления. Местом их установки являются определенные участки контура.

Какие бывают воздухоотводчики

Чаще всего встречаются два типа устройств для стравливания воздушных пробок:

1. Автоматические.
2. Ручные (краны Маевского).

Автоматическими приспособлениями оснащаются места наиболее вероятного образования воздушных скоплений.

Для установки приборов рекомендуется использовать максимально возможную высоту. Что касается кранов Маевского, то их монтируют непосредственно на радиаторах. Особенностью автоматических клапанов сброса воздуха из системы отопления является практически полная незаметность и отсутствие необходимости контроля со стороны человека. Краны Маевского функционируют в ручном режиме спуска воздух из отопительных контуров. Читайте также: “Кран Маевского – особенности установки, использования, характеристики”.

Место и технология установки

В открытых системах воздух выходит через расширительный бачок.

Отопительные контуры принудительного типа циркуляции для освобождения от газовых скоплений требуют следующих мер:

• При прокладке трубы с горячим теплоносителем от главного стояка к удаленным участкам необходимо использовать определенный подъем. Важным условием является совпадение движения выделившегося газа и жидкости.
• Самую высокую точку контура оснащают воздухосборниками. Стимулом для выделения из воды растворенного в ней кислорода является изменение направления потока и уменьшение его скорости.
• Монтаж спускников воздуха на отопление нужно проводить на отрезках наиболее вероятного скопления газа (стояки, сепараторы, гребенки и т.п.). Также желательно оснастить подобным образом каждый отопительный прибор: особенно в этом нуждаются алюминиевые батареи, т.к. алюминий хорошо стимулирует процесс разложения воды.

Специфика устройства

Конструкция автоматических и ручных спускных кранов на отопление имеет одну общую деталь. Речь идет о канале (клапане), который предназначается для удаления накопившегося воздуха. Автоматические приборы снабжены поплавком: когда он расположен в верхнем положении, это говорит о том, что игольчатый клапан закрыт.

После появления газа происходит опускание поплавка. Как результат, коромысло открывает клапан, и воздух начинает выходить наружу. После удаления воздушной пробки происходит поднятие поплавка, что дает возможность игле закрыть клапан. В итоге система возвращается в привычный режим работы.

Ручные приборы имеют более простое устройство. В их работе также применяется принцип перекрывания игольчатым клапаном канала для стравливания газа. При вращении регулятора происходит открывание или закрывание клапана спуска воздуха. Это позволяет избавить трубопровод от газовых и воздушных скоплений. В основном местом монтажа подобных приспособлений выступают радиаторы.

Разновидности конструкции

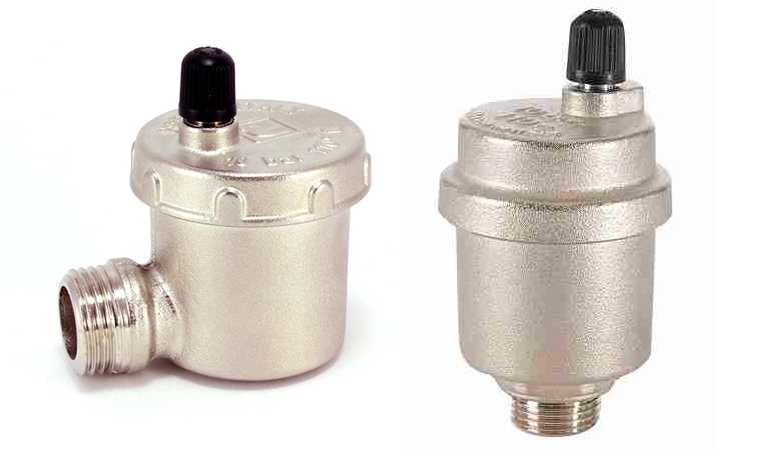

Воздухоотводчики отличаются также по конструкционному исполнению. Чаще всего речь идет о форме прибора.

Она может быть:

• Прямой.
• Угловой.
• Горизонтальной.
• Вертикальной.

Строго говоря, функцию клапана на батарее отопления для сброса воздуха может выполнять простой кран: как правило, с помощью таких приспособлений параллельно с воздухом может сливаться и застоявшаяся вода. Такие схемы, как правило, часто использовались в прошлом веке, до изобретения более надежных устройств. Перед тем, как поставить кран на батарею, требовалось полное удаление теплоносителя из системы. В те времена отсекающие вентили обычно не применялись.

Современные контуры повсеместно комплектуются воздухоотводчиками в комбинации с предохранительными устройствами. Приспособления для стравливания воздушных пробок уже давно считают неотъемлемыми атрибутами систем отопления, наряду с радиатором или котлом. Они поддерживают контур в рабочем тонусе путем своевременного избавления от воздушных пробок.

сброс воздуха из системы, автоматический воздушник, сбросник для удаления воздуха, как работает кран для выпуска

Содержание:

Почему появляются воздушные пробки в системе отопления
В каких случаях нужен воздушный клапан
Преимущество применения воздухоотводчика
Оптимальные места установки клапана сброса воздуха
Как работает воздушник

Как бы грамотно не была спроектирована и подключена система отопления, обычно не обходится без появления воздушных пробок, снижающих общую эффективность обогрева дома.

Для борьбы с ними применяются специальные клапаны.

Почему появляются воздушные пробки в системе отопления

Скопившейся в системе воздух создает помехи для нормальной циркуляции теплоносителя внутри контура, что негативно отображается на его работе. Появляться пробки могут из-за различных факторов, но чаще всего это – выделение смеси кислорода и водорода в закрытых контурах.

Другие причины завоздушивания:

• Просачивание наружного воздуха во время подпитки системы.
• Ошибки во время сезонной заливки теплоносителя.
• Попадания воздуха в абсорбированном состоянии через трубу подачи воды.
• Ошибки в проектировке отопительной системы.

В каких случаях нужен воздушный клапан

Во избежание образования воздушных пробок специалисты рекомендуют изначально оснащать контур воздушным клапаном для отопления. Определение наиболее подходящей для этого модели прибора происходит на этапе составления схемы.

В тех случаях, когда из соображений экономии воздухоотводчик не применяется, впоследствии это провоцирует возникновение целого ряда проблем. В результате монтаж этой разновидности регулировочной арматуры все равно проводится, но уже по завершении обвязки контура и подключении его к котлу.

Существует ряд признаков, указывающих на появление воздушных скоплений, избавиться от которых поможет врезка в контур стравливающего клапана:

1. Радиаторы нагреваются неравномерно.
2. Трубопровод местами холодный.
3. Циркуляция теплоносителя происходит неэффективно.
4. Внутри батарей слышен шум воды.
5. Общий низкий уровень обогрева дома.

Преимущество применения воздухоотводчика

Движения теплоносителя внутри контура происходит по пути наименьшего сопротивления. Из-за этого прогрев завоздушенных участков или вообще не происходит, или осуществляется лишь частично. Кроме снижения общей эффективности отопления, скопления воздушной массы негативно сказываются на функциональности всех входящих в состав контура элементов и приспособлений.

При отсутствии на батареях отопления клапана сброса воздуха из системы отопления возможны следующие неприятные последствия:

• Поломка котла по причине перегревания теплообменника.
• Появление коррозии внутри радиаторов.
• Недостаточный нагрев отопительных приборов, даже если котел работает на максимуме своих возможностей.
• Отдельные или все батареи могут разморозиться при значительном падении температуры на улице.
• Сильные перепады давления в системе, что может провоцировать появление протечек и разрушать стенки радиаторов.

Особенного внимания заслуживает опасность воздушных пробок для циркуляционных насосов в принудительных системах отопления. При правильной работе подшипники скольжения на валу агрегата постоянно погружены в воду. После появления газового скопления появляется т.н. «сухое трение», негативно воздействующее на скольжение колец. Это представляет серьезную опасность для сохранности вала.

Исходя из этого, напрашивается вывод о масштабности последствий завоздушивания отопительного контура. Объясняется это тем, воздух и вода отличаются друг от друга по целому ряду физических свойств (к примеру, во время нагревания он расширяется намного быстрее и в больших масштабах). Как следствие – возникают аварийные ситуации. Имея информацию о том, как работает воздушный клапан отопления, можно обезопасить себя от ненужных затрат и забот. Это позволит обеспечить высокую степень надежности системы отопления.

Оптимальные места установки клапана сброса воздуха

Серьезный подход к организации обогрева своего жилища предполагает монтаж воздушников в системе отопления, с учетом всех рекомендаций и схем. Как правило, завоздушивание случается на одних и тех же участках. Чаще всего речь идет о верхних точках радиаторов, закольцованных трубопроводных участков, котлах отопления. Образовавшиеся в этих местах скопления воздуха быстро сказываются на работоспособности всей системы: ухудшается качество обогрева отдельных помещений или целых этажей.

Для недопущения подобных явлений кранами для выпуска воздуха из системы отопления стараются оснащать следующие узлы:

1. Коллекторы.
2. Батареи.
3. Котлы.
4. Гидравлические стрелки.

Местом монтажа прибора выступает самая высокая точка этих элементов. Изучая вопрос применения воздушных клапанов в отопительных контурах, сугубое внимание рекомендуется обращать на наличие в системе алюминиевых радиаторов (все дело в специфических свойствах алюминия, выступающего в роли катализатора, увеличивающего скорость расщепления воды на кислород и азот). Как следствие, газ внутри таких батарей скапливается в разы быстрее. Кроме алюминиевых, специальные клапаны монтируются и на других типах радиаторов – стальных, панельных, биметаллических, чугунных и пр.

Как работает воздушник

Чтобы эффективно бороться с возникающими воздушными пробками, используются несколько разновидностей воздухоотводчиков.

Наибольшую распространенность получили такие модели:

1. Автоматический воздушный клапан для системы отопления. Прибор самостоятельно реагирует на появление воздушных пробок, стравливая их в автоматическом режиме. В конструкциях данного типа используется принцип поплавка. В случае исправной работы системы, когда внутренние воздушные скопления отсутствуют, поплавок находится сверху, фиксируя пробку или штырь внутри выпускного отверстия. Когда в контуре возникает завоздушивание, это приводит к снижению уровня воды в контуре. Поплавок реагирует на такую смену ситуации опусканием вниз, открывая стравливающего клапана.
2. Ручной воздушный клапан для системы отопления. Более примитивное устройство, которое приводится в действие простым откручиванием, по мере возникновения нужды в отводе скопившейся воздушной массы.

И ручной, и автоматический сбросник воздуха из системы отопления при правильном использовании позволяет оперативно устранять газовые пробки, сохраняя производительность и эффективность отопительной системы на должном уровне. Благодаря воздухоотводчику домовладелец сможет самостоятельно бороться с завоздушиванием отопительных батарей, петлеобразных трубопроводных участков и котлов.

Важно понимать, что клапан для удаления воздуха из системы отопления относится к тем расходным комплектующим, которые подлежат регулярной замене. За ним нужно постоянно следить, контролируя работоспособность и эксплуатационный срок. Менять вышедший из строя прибор разрешается только после полного отключения системы или ремонтируемого участка. Последний вариант является более предпочтительным, т.к. его реализация потребует намного меньше времени: для этого во время монтажа контура применяется отсекающая арматура. Самое удобное время для проведения обслуживающих и ремонтных мероприятий – теплое время года, когда котел отопления не работает.
