для чего нужен в системе водоснабжения и принцип его работы

Современные частные дома, дачные постройки, а также многие квартиры уже трудно представить без системы автономной подачи воды. Она предусматривает наличие резервуара, в котором накапливается вода и создается давление до необходимого значения. Одним из главных элементов такой системы и является водяной клапан. Это небольшой проходной канал, монтируемый в контур трубы.

Что такое обратный клапан и для чего он нужен?

Он используется в системах со скважинным насосом. Его вкручивают непосредственно в насос, который опускается на определенную глубину. В случае отсутствия обратного клапана, вода, которая находится в шланге, а также в гидроаккумуляторе котельной дома, при каждом подключении насоса просто сливалась бы обратно в скважину. Вопрос установки клапана решает эту проблему, при небольших денежных вложениях. Кроме того, он позволяет поддерживать давление в контуре, что лишний раз дает возможность не включать насос (за счет работы гидроаккумулятора).

Клапан обратного давления воды устанавливается в системах горячего водоснабжения частных домов. Например, с любым водонагревательным бойлером на входе устройства. Здесь он служит для защиты жидкости внутри бака, на случай отключения центральной подачи воды, либо отсутствия воды в гидроаккумуляторе.

Как работает обратный клапан для воды?

Если детально рассмотреть клапан для воды, можно заметить, что его конструкция похожа на автомобильный ниппель. Задача приспособления заключается в том, чтобы пропускать воду только в одном направлении. То есть, как только создается давление насосом, перегородка открывается и пропускает через себя в воду. Когда давление уравновешено, либо после обратного клапана давление больше, система уже не сработает.

Корпус изготавливается из латуни, чугуна или нержавайки. Внутри находится пружина, которая давит на захлопку за счет собственного усилия и обратного давления воды в контуре. Когда давление на потоке усиливается, вода поднимает захлопку вверх и дает клапану возможность пропустить через себя жидкость. Т.е в нормальном положении контур всегда закрыт. Как только давление снаружи становится больше давления внутри, захлопка открывается, и контур за обратным клапаном наполняется.

Назначение и сфера применения

Как уже упоминалось, назначение приспособления – ограничивать проход воды в обратную сторону. Т.е. вода поступает в систему, но обратно уже не стекает. Создается полностью замкнутый контур, в который можно только добавлять жидкость. Для слива можно установить отдельный кран (в самой нижней точке контура).

Такой клапан применяется в сфере холодного и горячего водоснабжения, а также в системах отопления. Как мы и говорили ранее, в системах холодного водоснабжения обратный клапан применяется для подачи воды из скважины в гидроаккумулятор. В случае горячего водоснабжения клапан обеспечивает бесперебойную работу электрических и газовых водонагревателей. Что касается систем отопления, то клапан для воды здесь устанавливается “на входе”. Очевидно, в любой системе отопления должна быть возможность подачи воды, чтобы наполнить контур. Подача осуществляется именно через обратный клапан. То есть, туда мы воду подаем, обратно она не вытекает ни при каких условиях, даже если вода кончилась везде: в гидроаккумуляторе, центральном водоснабжении, в скважине и др.

Виды и конструкции

Современные технологии производства позволяет выпускать на рынок огромное количество разновидностей обратного клапана. Например, устройство обратного клапана для воды может отличаться по материалу корпуса, где выделяют латунные, чугунные изделия и клапаны из нержавейки. Наиболее часто приходится работать с латунными вариантами, поскольку они износостойкие и надежные, идеально подходят для бытового использования. Что касается чугуна, то такие модели недорогие, но могут подвергаться воздействию ржавчины, что быстро выводит их из строя. Нержавейка зарекомендовала себя как самый надежный, но и самый дорогостоящий в этом сегменте рынка материал.

Изделия отличают по способу установки в систему. Например, выделяют муфтовый клапан, который представляет собой проходной вариант, включенный в участок трубы при помощи резьбовой муфты с двух сторон. Он часто используется в быту. Фланцевый вариант, напротив, применяется в промышленности, где используют чугунную трубу большого диаметра. Также распространен межфланцевый запорный механизм.

Более подробно остановимся на каждом типе клапана, где основное отличие касается запорного механизма и конструкции в целом.

Пружинный муфтовый клапан

Как и у любого вида обратного клапана, пружинный муфтовый вариант имеет внутри себя запорный механизм. В основном его корпус изготавливается из латуни. При этом стержень также изготовлен из латуни, в дешевых моделях из пластика. Пружина изготавливается из нержавеющей стали, что позволяет ей функционировать долгое время. Муфтовый вариант облегчает процесс подключения, занимает мало места, накручивается при помощи гаечного ключа соответствующего номера. Такой клапан имеет бытовое назначение. Выделяют варианты клапана с внутренней и наружной резьбой разного диаметра. Рекомендовано во время монтажа использовать сантехнический лен, а также герметик для наилучшего результата.

Принцип работы такого устройства носит классический характер. С одной стороны вода давит на пластиковую заслонку, в результате чего натяжение пружины ослабевает, заслонка открывается, вода проходит. Во время, когда давления на заслонку не давит, заслонка герметично прилегает к уплотнителю, запрещая обратный отток воды.

Поворотный лепестковый клапан

Чтобы обратный клапан открыл канал для прохода воды, необходимо давление извне, которое создается любым из предназначенных для этого устройств. Это может быть циркуляционный насос в системе отопления, а может быть насос из скважины. Если же система идет самотеком, то использовать классический вариант обратных клапанов нельзя, поскольку они не откроются из-за одинакового давления с двух сторон.

Именно здесь и применяют поворотный лепестковый обратный клапан, в конструкции которого нет пружины. Вместо пружины запорного механизма здесь находится круглый лепесток, который открывается только в одну из сторон. То есть, если вода движется в нужном направлении, лепестки открыты и ничего не мешает проходу. Как только направление воды меняется, клапан закрывается, и жидкость не проходит. Современные модели оснащены ручным затвором, который управляет дополнительной мембраной в конструкции клапана.
Конструктивно такой клапан отличается от многих представленных моделей. Он больше чем габариты самой трубы, а в его конструкции обязательно находится крышка. Крышка используется для очистки от мусора, поскольку сам клапан предполагает сужение канала для прохода воды, что может вызвать образование затора.

Шаровая модель

Такой обратный клапан внешне отличается от других разновидностей. В его конструкции обязательно присутствует запорный элемент в виде металлического шара. В случае если обратный клапан не пропускает через себя жидкую среду извне, например, воду, то шар закрывает проход для движения. То есть, устройство является нормально закрытым. В случае, когда давление извне возрастает, шар смещается в сторону и открывает проход для движения жидкости в нужном направлении. В случае отключения принудительной части системы водоснабжения, шар становится на свое место и не дает выпускать воду обратно. Подобный механизм используется не только в контурах водоснабжения, но и при газовой подаче.

Изделие подъемного типа

Изделие подъемного типа представляет собой обратный клапан, который должен располагаться строго в вертикальном положении, иначе он не работает. Именно поэтому его применяют для бытовых систем водоснабжения и отопления, которые располагаются строго горизонтально. У такого обратного клапана, в конструкции предусмотрен золотник, который под действием напора воды поднимается и не препятствует прохождению. Как только напор ослабевает, золотник опускается на посадочное место и препятствует прохождению воды. В конструкции такого устройства предусмотрена съемная крышка, которая предполагает очистку системы, без демонтажа. При помощи нее можно произвести ремонт.

Устройство подъемного типа условно делится на дисковое и золотниковое, отличия среди которых касаются возможности работы с большим диапазоном температур.

Размеры изделий

Говоря о размерах обратного клапана, прежде всего, выделяют условный проход и условное давление устройства. Условный проход фиксирован значениями от 10 до 400 мм, включительно. Есть модели 15, 20, 25, 65, 80 мм, и с другими диаметрами прохода. Под условным давлением понимают величину давления воды в контуре, при которой обратный клапан открывается. Здесь выделяют значения от 0,25 МПа, до 2580 МПа. Среди промежуточных значений, выделяют: 6.3 (МПа), 10 (МПа), 16 (МПа). Стоит отметить, что обратные клапаны различаются по диапазону рабочих температур, среди которых встречаются модели, способные эксплуатироваться с жидкостью от -60, до 600 градусов по Цельсию.

Места установки клапанов

Мест для установки обратного клапана в системах водоснабжения очень много. В бытовом водоснабжении выделяют следующие места для монтажа:

  1. На входе в квартиру. Здесь стоит поставить обратный клапан на системе водоснабжения, если вы используете автономный гидроаккумулятор. Это позволит воде из гидроаккумулятора не сливаться обратно в систему, когда воду в очередной раз отключат без предупреждения.
  2. После прибора учета на воду. Здесь обратный клапан сможет защитить счетчик от гидроудара в момент ремонтных работ ЖКХ.
  3. В совокупности с насосной станцией.
  4. В совокупности со скважинными насосами, где обратный клапан вкручивается в сам насос и опускается в отверстие скважины для забора воды. При таком подключении вода уже не будет стекать обратно.
  5. В совокупности с электрическим и газовым водонагревателем, чтобы исключить отток воды обратно в систему.
  6. В совокупности со стиральными и посудомоечными машинами, в качестве защиты устройств от протечек.

Установка обратного клапана

Если ваша система предполагает наличие пластиковых труб, но есть необходимость поставить обратный клапан, не переживайте, это можно сделать довольно легко. В таком случае, в пластиковую трубу устанавливается переход с пластика на металл, зачастую с окончанием наружной резьбы. Далее, используют фум-ленту или лен с герметиком, чтобы добиться максимальной герметичности. Накрутив лен по ходу накручивания следующего участка цепи, устанавливают обратный клапан, который затягивают до предельных значений, используя сантехнический ключ. С другой стороны обратного клапана проделывают аналогичные действия, после чего дают герметику немного подсохнуть и проверяют работу системы.

Имейте в виду, что на обратном клапане есть стрелка, которая как раз и указывает направление движения воды. Проверить, в каком положении открывается клапан довольно просто. Достаточно подуть в направлении стрелки, если воздух пройдет, значит, клапан открылся. Если подуть с обратной стороны и воздух тоже прошел, значит, система неисправна. Подобный клапан не стоит устанавливать.

Тип подключения

Выбирая тип установки устройства, важно обращать внимание на советы специалистов, чтобы не допустить ошибок и не нарушить работу системы:

  1. Нередко в системе присутствуют паразитные потоки жидкости. Именно они предполагают установку устройства с высоким гидравлическим сопротивлением, каким является лепестковый обратный клапан. Лепестковый клапан должен монтироваться строго горизонтально, иначе его затвор не будет работать, что способствует оттоку воды в обратную сторону.
  2. Если предусмотрен байпасный узел, лучше всего использовать здесь шариковый обратный клапан, поскольку его гидравлическое сопротивление равняется нулю.
  3. Если вы собираетесь ставить обратный клапан в точке подпитки системы отопления, то здесь лучше установить устройство с тарельчатым затвором, рассчитанное на работу с высоким давлением жидкости.
  4. Отдавайте предпочтение современным типам устройств, к которым относятся обратные клапаны в корпусе из латуни и нержавеющей стали.

Как самостоятельно изготовить обратный клапан

Для изготовления нам потребуется тройник с внутренней резьбой, муфта, на корпусе которой нарезана наружная резьба, шарик размером чуть меньше диаметра проходного отверстия муфты. Также потребуется пружина, которая будет свободно входить в корпус тройника, и заглушка, с возможностью вкручиваться в тройник.

В момент сборки берут тройник, вкручивают в него муфту, с другой стороны вставляют шарик, затем пружину, после чего устанавливают заглушку. Все резьбовые соединения желательно герметизировать при помощи фум ленты. Важным этапом такой сборки и подбора комплектующих, является правильный выбор пружины, которая должна соответствовать требованиям водопроводной системы. То есть, она не должна быть сильно тугой, иначе давление воды в контуре будет недостаточным для открытия обратного клапана.

Загрузка…

provodoprovod.ru

Разновидности обратных клапанов для воды

Под естественным использованием трубопроводов имеется в виду течение струи воды в одном направлении.

Для того чтобы предотвратить появление возвратного потока используют обратные клапаны, которые имеют хорошую пропускную способность в одну сторону и работают автоматически.

Возвратные клапаны применяются для работы нескольких насосов единовременно, для организации их в единую обособленную сеть.

Рекомендуем почитать

Когда наступает резкое снижение давления на линии, лишний напор воды создаст в ней возвратный поток, который способен причинить вред насосу и арматуре.

Возвратный клапан сразу механически отсекает неисправный участок от возвратного потока.

Для выбора возвратного клапана нужно обязательно учитывать его технические характеристики:

  1. Номинальный диаметр проходной дыры DN. Условия проходов прописаны в ГОСТ 28338-89;
  2. Номинальное давление PN. Это максимальное сверх давление, при каком гарантирована длительная и безопасная эксплуатация. Условия номинального давления прописаны в ГОСТ 26349-84.

Наряду с отечественными стандартами используются и международные ISO, североамериканские ANSI, немецкие DIN.

Разновидности возвратных клапанов

По своему устройству и предназначению возвратные клапаны для воды подразделяются на виды:

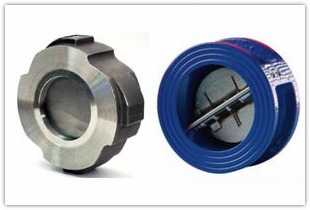

Клапан межфланцевый пружинный, дисковый, двухстворчатый

Наиболее миниатюрная конструкция среди остальных видов – пружинный дисковый клапан, затвором которого служит пластина с пружинным элементом.

Когда клапан находится в рабочем состоянии, то диск под напором воды отжимается, благодаря чему достигается легкий проток воды.

Когда происходит снижение давления, пружина придавливает диск к седлу, загораживая отверстие протока воды.

Диапазонный размер обратных клапанов – от пятнадцати до двухсот миллиметров.

В сложных гидросистемах, когда происходит остановка насоса, возможен гидроудар, способный нанести повреждения всей системе.

В таких системах употребляются двухстворчатые клапаны, а в крупных и сложных системах они устанавливаются с амортизаторами для ослабления гидроудара.

В них запорный диск под влиянием потока воды складывается пополам. Возвратный поток вернет диск в отправное состояние, придавливая его к седлу. Диапазонный размер составляет от пятидесяти до семисот миллиметров, как видите, это намного больше, чем у пружинных клапанов.

Главным преимуществом межфланцевого обратного клапана являются меньшие размеры и вес клапана. В их устройстве наличествуют фланцы для прикрепления к трубопроводу.

За счет этого вес уменьшается в пять раз, а длина от шести до восьми раз, если сравнивать со стандартным возвратным клапаном такого же диаметра.

Плюсы: легкость монтажа и использования, можно ставить на горизонтальных и вертикальных участках трубопровода.

Минусы: нужен глубокий демонтаж для осуществления ремонта.

Клапан возвратный, поворотный или лепестковый

В данном устройстве запорным элементом принято считать золотник.

Ось разворота золотника располагается немного выше проходного отверстия. Под воздействием напора воды золотник запрокидывается и не мешает прохождению воды.

При снижении давления воды ниже возможного предела золотник выпадает и закрывает проходной канал.

В обратных клапанах значительного диаметра происходит сильнейший удар золотника о седло, он приводит к стремительному выходу устройства из строя.

При эксплуатации это спровоцирует возникновение гидроудара при срабатывании обратного клапана.

Посему поворотные обратные клапаны подразделены по своим свойствам на две группы:

  1. Простые – такие клапаны могут быть диаметром до четырехсот миллиметров. Применяются в системах с ударными явлениями, они не смогут всерьез повлиять на работу гидросистемы и клапана.
  2. Безударные – это клапаны с конструкциями, определяющими мягкое приземление золотника на седло.

Плюсами поворотного клапана являются: обеспечение работы в системе большого размера и низкая восприимчивость к загрязнению среды.

Этот клапан поставлен в аэродинамической трубе NASA, диаметр которой составляет семь метров.

Недостаток – это необходимость употребления демпфера в клапанах значительно большего диаметра.

Обратный шаровой клапан

Принципы работы возвратного шарового клапана схожи по действию с межфланцевым пружинным дисковым клапаном.

Запорным элементом в клапане считается шар с пружиной, придавливающей его к седлу. Шаровые возвратные клапаны используют в системах с трубами малого диаметра, в основном они нашли применение в сантехнике.

Клапан возвратный шаровый проигрывает пружинному дисковому клапану по своим размерам.

Обратный подъемный клапан

В возвратном подъемном клапане запорным элементом является подъемный золотник.

Под воздействием напора воды золотник поднимается, выпуская поток.

При уменьшении давления золотник спускается на седло, мешая возвратному движению потока.

Такие клапаны ставятся лишь на горизонтальных участках трубопроводов. Непременным условием является вертикальное положение оси клапана.

Главный плюс возвратного подъемного клапана – это возможность ремонта без необходимости монтажа всего клапана.

Минус – это большая восприимчивость к загрязненной среде.

Клапаны подразделяются на четыре группы.

  1. Крепление приваркой. Возвратный клапан укрепляется к трубопроводу сваркой. Используется для работы в агрессивных средах.
  2. Фланцевое крепление. Возвратный клапан объединяется с трубопроводом через фланцы с уплотнителем.
  3. Муфтовое крепление. Возвратный клапан прикрепляется к трубопроводу с помощью резьбовой муфты.
    Используется в системах малого диаметра.
  4. Межфланцевое крепление. Возвратный клапан не имеет своего собственного крепежного узла. Зажимается между фланцами трубопровода. Используется на участках с ограничением по величинам.

Место установки клапана

Обратные клапаны для воды ставят в квартирах с центральной водоснабжающей системой.

При неожиданном подъёме напора горячей воды она сквозь смеситель сможет выйти в трубопровод с холодной водой. Дабы предупредить такую ситуацию, ставят обратные клапаны.

Так же для счетчиков воды неплохо поставить возвратный клапан. Он защитит счетчик от гидроударов, возникающих в системе при работе неисправных сантехнических приборов. Несомненно, это благоприятно скажется на его сроке службы. Его нужно ставить чуть дальше после приборов учета.

В жилье с независимым отоплением используют насосы для подачи воды в отопительную систему.

Перед насосом непременно нужно поставить клапан возвратного хода воды.

Он обращает сток воды из трубопровода при застопоривании насоса, а значит, необходимость заполнять систему водой при последующем включении насоса сразу исчезает.

Поставка воды потребителю осуществляется без каких-либо перебоев. За насосом ставятся обратные клапаны с подпружиненными дисками.

Для продолжительной и безукоризненной работы их лучше ставить вертикально.

При независимом водоснабжении используются скважинные погружные насосы. Возвратный клапан также нужен для предупреждения слива воды при застопоривании насоса.

Сливающаяся вода поворачивает колесо насоса в противоположном направлении, а это весьма нежелательно.

Возвратный клапан ставится перед насосом, на каждой насосной станции. Поскольку клапан стоит в погруженном состоянии, следует изготавливать его из антикоррозионных материалов, таких как бронза, латунь, нержавеющая сталь. Это помогает избежать появления коррозии или ржавчины.

Как произвести верный выбор?

Для любой гидросистемы нужно подобрать возвратный клапан для воды, наиболее удобный для работы в показанных условиях. Нужно обращать внимание на номинальное давление в системе, установочным величинам и способам прикрепления.

В отопительные системы с металлическими трубами стоит установить поворотный возвратный клапан, т. к. при устойчивой циркуляции воды случаются ее загрязнения. Поворотные обратные клапаны нечувствительны к различным загрязнениям.

При использовании пластиковых труб современного образца загрязнения будут минимальны, в отличие от тех случаев, когда используются железные трубы. А потому появляется смысл в использовании пружинного дискового возвратного клапана.

По водопроводу вода проходит очищенная, если у вас трубы с небольшим диаметром. В данном случае оптимальным выбором будет шаровый возвратный клапан с муфтовым креплением.

Установка в трубопроводе

Различие в методах установки оборотных клапанов состоит в их креплении.

Максимально быстрая установка – межфланцевая. При присутствии двух фланцев в системе клапан ставится между ними и сквозь уплотнительные прокладки сжимается этими фланцами.

Если используются современные металлопластиковые трубы, то загрязнения будут минимальными, поэтому может быть установлен пружинный дисковый обратный клапан.

Межфланцевый дисковый возвратный клапан нужно сориентировать лишь по линии потока воды.

В насосных установках используют обратные клапаны, имеющие фланцевые крепления. В процессе установки их крепят к фланцам трубопровода с помощью уплотнительных прокладок.

Во время установки подъемного обратного клапана нужно наблюдать за тем, чтобы ось золотника оставалась в вертикальном положении. Обратный поворотный клапан имеет ось поворота «захлопки», которую следует расположить выше, чем ось находится потока.

Если вы устанавливаете на водопровод обратный клапан с муфтовым креплением, то вам необходимо будет навернуть на трубы клапан через уплотняющие муфты. Данный вид крепления оптимален для жилых помещений.

При установке обратного клапана следует внимательно наблюдать за направлением потока на трассе. В корпусе клапана это направление обозначается при помощи стрелки.

Резюмируя вышесказанное, следует отметить, что потребитель может выбирать среди большого ассортимента обратных клапанов, которые различаются по виду крепления, типу, размеру и способу срабатывания.

При выборе обратного клапана необходимо обращать внимание на следующие параметры: номинальный уровень давления в системе, действующий вариант крепления на трубопроводе, номинальный размер проходного диаметра, место предполагаемой установки, уровень загрязнения проходящего потока.

После того как вы взвешенно проанализируете перечисленные параметры, выбрать обратный клапан не составит никакого труда.

Читайте также

  • Перед тем как начать строить дом, необходимо позаботиться о защите будущего фундамента от влаги, которая может попасть в него. Это могут быть дожди и другие осадки, а может и вода из грунта.

  • Проблема отвода загрязнённых стоков легко решается с помощью установки дренажного насоса.

  • Сильно загрязненные жидкости могут поступать из канализации, септика, ям выгребных или затопленного подвала.

  • Различные способы и методы очищения воды от железа из различных источников.

  • Если городские службы муниципальных хозяйств исполняют свои обязанности на должном уровне, значит, подаваемая по муниципальным магистралям вода прошла требуемые стадии очистки, умягчения и обязательного обеззараживания.

v-dom-voda.ru

Клапан обратный для воды | Новости в строительстве

Автономное водоснабжение дома подразумевает установку водонасосной станции в колодец или в другом источнике для забора питьевой воды.Клапан обратный для воды выполняет важные функции в работе гидрофора (водонасосной станции) по водоснабжению дома.Существуют разные конструкции обратных клапанов для гидрофора и некоторые из них мы рассмотрим в сегодняшней статье.

Обратный клапан для воды выполняет простую но очень важную функцию в работе гидронасосной станции.Для успешной работы гидронасосной станции создается давление внутри водопровода с помощью электродвигателя,который нагнетает воздух в специальную емкость-ресивер.Для того чтобы вода из системы под давлением не ушла обратно в колодец или в скважину,устанавливается обратный клапан.Чем качественнее установка обратного клапана и сам обратный клапан,тем стабильнее и экономнее работает водонасосная станция.Обратный клапан бывает разборной конструкции и не разборной.Рассмотрим эти конструкции по подробнее.

Фото-1.Разборный пружинный обратный клапан.





Данная конструкция пружинного разборного обратного клапана для воды позволяет заменить вышедшие из строя детали,а также понять устройство обратного клапана.

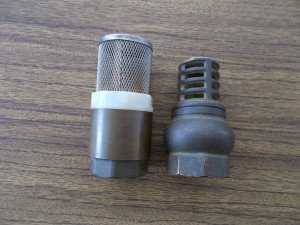

Фото-2.Детали обратного клапана.



Конструкция обратного клапана состоит из металлического сетчатого фильтра-1,клапана-2, возвратной пружины-3 и корпуса -4.









Фото-3.Не разборный обратный клапан.





Устройство не разборного обратного клапана для воды точно такое же, как и для разборной модели.Просто корпус во время сборки спаивается вместе с сетчатым фильтром и после этого не возможно его разобрать.Во всяком случае я пробовал это сделать, но не смог.



Избегайте установки не качественных обратных клапанов.На фото-1 вы можете увидеть пример не качественного обратного клапана,который пропускает воду обратно в колодец из трубопровода автономного водоснабжения.Обратный клапан выполнен из пластмассы и он не перекрывает полностью доступ воды в обратном направление,не смотря на наличии возвратной пружины и металлического корпуса.

Эти два типа обратных клапанов ( смотри фото-1 и фото-3) снабжены металлическими сетчатыми фильтрами и устанавливаются строго на входе во всасывающую трубу трубопровода автономного водоснабжения.Для этого есть специальное устройство, которое продается вместе с гидрофором.

В случае когда обратный клапан для воды предусмотрен для установки не на входе всасывающей трубы а в другом месте,например перед насосом,тогда он не имеет сетчатого фильтра.

Фото-4.Обратный клапан без сетчатого фильтра.



Такой обратный клапан устанавливается правильно исходя из направления стрелки.Стрелка указывает на движущийся поток воды в трубопроводе.





Клапан обратный для воды и его правильная установка.

Правильная установка обратного клапана залог стабильной и долговременной работы насосной станции.Для правильной установки нужна герметизация стыковки обратного клапана и всасывающей трубы.Для обратных клапанов со встроенными сетчатыми фильтрами,стыковка с трубопроводом осуществляется через специальное устройство,которое все время находится под водой в колодец.

Фото-5.Устройство для стыковки обратного клапана с трубопроводом.





Обратный клапан устанавливается на входе этого устройства.







Фото-6.Герметизация стыковки с помощью фумленты





Использование фумленты позволит избегать потери давления и воды в системе автономного водоснабжения.

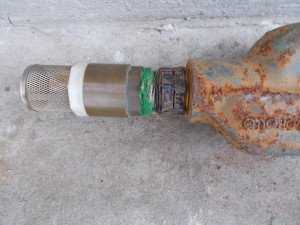

Фото-7.Установка обратного клапана для воды на фумленту.





Обратный клапан закручиваем на устройство с помощью гаечного ключа.







Клапан обратный для воды,установка и герметизация с помощью льна.

Для правильной герметизации стыковки,необходимо лен или фумленту наматывать на резьбу против часовой стрелки.Если вы используете лен для герметизации соединения,то необходимо использовать и обыкновенную краску.

Фото-8.Использование льна в качестве герметика.



Лен наматывают на резьбу против часовой стрелки,при этом его не должно быть слишком много.









Фото-9.Использование краски для герметичности соединения.



После того как краска высохнет,образуется герметичное и надежное соединение обратного клапана с резьбой специального устройства.









Фото-10.Соединение обратного клапана готово!





Таким образом обеспечивается надежное и герметичное соединение обратного клапана с трубопроводом.



stroivagon.ru

Клапан сброса избыточного давления воды для водонагревателя: виды и установка

Нагревательные баки должны отвечать эксплуатационным требованиям. Клапан сброса избыточного давления воды для водонагревателя обеспечивает безопасную работу оборудования.

Данная деталь обязательно должна быть установлена на каждом водонагревателе. При ее отсутствии во время нагрева постоянно будет происходить отток жидкости в подающий водопровод. Что влечет за собой не нормируемый расход воды и электрической энергии.

При недостатке давления в системе, бак не будет наполняться стабильно. При нагреве в данном случае ТЭНы в баке будут греть воздух, что спровоцирует перегорание деталей и пожар. На современных моделях предусмотрены приборы автоматики, предотвращающие подобные ситуации, но, как показывает практика, они тоже могут выйти из строя.

По достижении температуры кипения происходит увеличение объема воды (согласно уравнению Менделеева-Клапейрона). Нагревательный бак является емкостью с постоянным объемом, поэтому при росте давления точка кипения воды увеличивается (т.е. происходит перегрев жидкости). При открытии кранов смесителей или образованию трещин в системе, происходит падение давления и, соответственно, температуры (точки кипения). Что влечет за собой моментальное парообразование и взрыв нагревательного бака.

Установка терморегулятора не дает гарантий отсутствия аварийных ситуаций.

Назначение обратного клапана:

  • Предотвращение обратного оттока воды из водонагревателя.
  • Стабилизация рабочего давления в системе подогрева воды.
  • Предотвращение гидроударов.
  • Сброс лишней воды из емкости при нагревании.
  • При наличии рычага, обратный клапан можно использовать для слива воды во время техобслуживания и ремонтов.

Устройство

Предохранительный клапан состоит из нескольких узлов:

  • Основной цилиндр. В нем размещен тарельчатый клапан и удерживающая его пружина. Детали обеспечивают стабильное движение воды только в одном направлении.
  • Второй цилиндр. В нем расположен сливной патрубок, тарельчатый клапан и усиленная пружина.
    Подключение к трубопроводу – резьбовое.

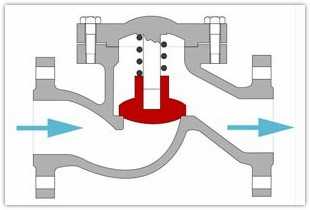

Схема устройства клапана

Принцип работы и зачем нужен

Внешне клапан похож на тройник, но на месте подачи воды установлен запорный механизм, а на месте ответвления расположено дренажное отверстие.

При равномерно распределенном давлении в системе клапан запирается и предотвращает слив из трубы подачи холодной воды обратно водопровод.

При открытии вентилей на смесителях возникают перепады давления в трубопроводе, открывается клапан и вода поступает в водогрейный бак.

При превышении критического давления в баке отжимается вторая пружина на дренажном отверстии и происходит слив лишней жидкости из нагревательной емкости. Отвод воды продолжается до стабилизации давления в трубопроводах.

Для повышения эстетики комнаты и слива избытка воды на дренажное отверстие надевается прозрачная шланга, второй конец которой заходит в отверстие сливного бачка унитаза.

Принцип работы клапана

Выбор клапана для бойлера

Надежные производители комплектуют водонагреватели предохранительными клапанами необходимых параметров.

В случаях замены клапан необходимо вбирать самостоятельно. Практически все водопроводные трубы в домах и квартирах имеют резьбу ½ дюйма, поэтому главным критерием выбора является рабочее давление.

Важно! Величина давления указана в инструкции по эксплуатации (паспорта) водонагревателя.

Если защитное устройство рассчитано на большее давление, то при его установке могут возникнуть аварийные ситуации (разрыв бака, срыв труб и др.). Если установить деталь меньшего давления, чем в бойлере, из клапана постоянно будет вытекать жидкость.

Установка

Поставщики, как правило, комплектуют бойлеры предохранительными клапанами. При самостоятельном монтаже необходимо удостовериться в работоспособности устройства.

В паспорте водонагревателя прописано, в какую сторону необходимо провернуть клапан во время проверки. Если изделие приобретается отдельно, необходимую информацию можно получить у консультанта. В нормально работающем устройстве при прокрутке ручки начинает вытекать вода.

Важно! Систематические проверки помогут предотвратить поломки оборудования.

Закрепление следует выполнять после крана холодной воды под баком. Необходимо предусмотреть место для сливного отверстия.

Схема установки и подключения предохранительного клапана

Установка узла происходит при пустом водогрейном баке. Если это замена, то воду все равно необходимо слить из системы. Бак должен быть отключен от бытовой электросети.

Важно! При монтаже необходимо соблюдать направление движения воды через клапан.

Запорное устройство должно быть доступно для обслуживания. Размещать арматуру можно на расстоянии до 2м до самого бойлера, причем между клапаном и входным отверстием бака не должно быть дополнительных узлов.

Без опыта работы с сантехническим оборудованием необходимо обратиться к специалистам для установки предохранительных клапанов.

Почему течет и пути решения проблем

При неисправностях предохранительного клапана происходит сбой всей системы подогрева воды. В некоторых случаях избыточное давление может привести к взрыву водонагревательного бака.

При обнаружении неисправности в водопроводе, незамедлительно необходимо ее устранить. В противном случае могут поломаться смежные компоненты водонагревателя.

Своевременная замена обратного клапана обходится в несколько раз дешевле, чем более масштабные поломки.

ПризнакиПричины неисправностиРешение проблемы
Все время капает из обратного клапана нового бакаВысокое давление в системе (часто явление в новых многоэтажных домах)Приобретение и установка редуктора
Постоянная слабая течь

1. Износ внутренних поверхностей

2. Заводской брак

3. Неправильная установка

4. Механические повреждения

5. Несоответствие рабочего давления клапана давлению бака

Замена неисправного узла на новый

Постоянная сухость дренажного отверстия обратного клапана также говорит об одной из неполадок в системе:

  • Грязь и накипь на стенках трубы подачи холодной воды.
  • Засорение или заклинивание детали.

Обратный предохранительный клапан – самая важная и дорогостоящая деталь системы подогрева воды. Следует регулярно производить осмотр и проверку работоспособности клапана, т.к. от этого зависит срок эксплуатации и безопасность домочадцев.

udobnovdome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
