Клапаны предохранительные. Перепускной клапан. КП. Клапан с подрывом. Клапан без подрыва. Производство предохранительных клапанов.

Клапаны предохранительные. Перепускной клапан. КП. Клапан с подрывом. Клапан без подрыва. Производство предохранительных клапанов.

Более 1000 готовых решений для дозирования жидкости

Русский

• English

• Главная
• Насосы
• Арматура
• Клапаны предохранительные

Описание

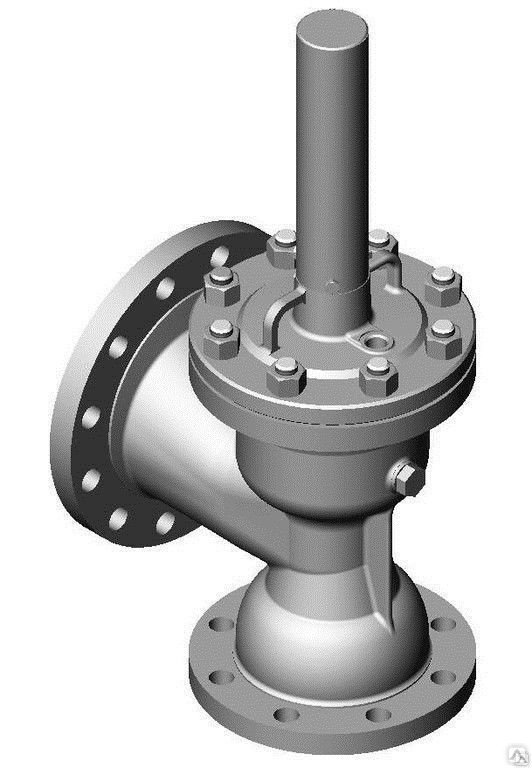

Клапан предохранительный типа КП

Клапаны предохранительные необходимы для защиты оборудования и трубопроводов  в случаях аварийного повышения давления в систему низкого давления.

Линейная скорость сплошной коррозии деталей проточной части клапанов в перекачиваемой среде не должна превышать 5·10-5 м/год в соответствии с требованиями ГОСТ 9. 908. В компании «Ареопаг» вы можете приобрести клапаны предохранительные собственного производства по приемлемым ценам.

Исполнение -01 без возможности ручного подрыва

Исполнение -02 с возможностью ручного подрыва

Наименование	Размеры								Вес
	Н, мм	Н1, мм	B, мм	В1, мм	D1, мм	d1, мм	D2, мм	d2, мм	М, кг
КП01-4	259	83,5	101	82	17	11	17	11	3,8
КП02-4	299	83,5	101	101	17	11	17	11	4,4
КП01-6	259	83,5	101	82	17	11	17	11	3,8
КП02-6	299	83,5	101	101	17	11	17	11	4,4
КП01-10	281,5	100	108	82	22	15	22	15	4,3
КП02-10	322	100	108	101	22	15	22	15	4,9
КП01-15	281,5	100	108	82	22	15	22	15	4,3
КП02-15	322	100	108	101	22	15	22	15	4,9

Условное обозначение клапана

Основные технические характеристики клапанов



Показатели назначения по рабочим жидкостям, с которыми может эксплуатироваться клапан:

Показатель жидкости	Значение показателя
Температура, °С	– 60… +200
Водородный показатель, рН	0 … 14
Плотность, не более, кг/м3	2000
Кинематическая вязкость, м2/с (Ст)	3,5х10-7…3х10-2 (0,0035 … 300)
Концентрация твердой неабразивной фазы, не более, %	10
Плотность твёрдой неабразивной фазы, не более, кг/м3	2300
Величина зерна твёрдой неабразивной фазы, в % от наименьшего диаметра седла клапана (d0), не более	1

Дополнительная комплектация

• Дозировочные насосные агрегаты с плунжерной головкой НД, НДР, НДЭ, НДХ

  Изготовлены в соответствии с  ТУ 3632-003-46919837-2007. В агрегатах применены червячные редукторы серии АРХ0, АРХ1, АРХ3, АРХ4, которые обеспечивают надёжную работу в непрерывном и кратковременном режимах. За счёт улучшения динамических показателей и оптимизации червячной пары понижены механические потери и повышен КПД привода

  Подробнее

• Дозировочные насосные агрегаты с плунжерной головкой М8

  Изготовлены в соотвтетствии с ТУ 3632-003-46919837-2007. Плунжерный насосный агрегат восьмой модификации (индекс М8) с герметичным сбором и возвратом утечек дозирующей жидкости.

  Подробнее

• Мембранные дозирующие насосы низкого давления НДМ-1

  Изготовлены в соотвтетствии с  ТУ 3632-003-46919837-2007.   Мембранные насосы нового типа – НДМ-1 (с механическим нагружением мембраны)   созданы  на основе инновационных разработок  ЗДТ “Ареопаг”. Номинальная подача насосов НДМ-1  составляет 30, 50, 100, 200, 300, 400, 480, 630, 750, 1200 л/ч с возможностью регулировки до 25% от номинальной подачи

  Подробнее

• Плунжерные бесклапанные насосные агрегаты М10

  Изготовлены  в соответствии с ТУ 3632-003-46919837-2007. Плунжерные бесклапанные насосные агрегаты М10 предназначены для перекачивания жидкостей, чувствительных к пенообразованию или расслаиванию, без разрушения их структуры. Насос может работать в очень широких диапазонах изменения частоты хода, что позволяет обеспечивать точное дозирование высоковязких жидкостей.

  Подробнее

• Дозировочные мембранные насосы НДМ, НДМР, НДМЭ

  Дозировочные мембранные агрегаты НДМ изготовлены в соотвествии с ТУ 3632-003-46919837-2007.   Особенности конструкции мембранного дозировочного насоса обеспечивают полную герметичность и  отсутствие утечек перекачиваемых жидкостей во внешнюю среду.



  Подробнее

ПОКАЗАТЬ ВСЕ

Нефтедобыча и нефтепереработка

Широкий выбор надежного оборудования для дозирования реагентов, ингибиторов коррозии и метанола

Открыть

Энергетика

Дозировочные насосы , наряду с другими видами насосного оборудования – составляют важную часть технического оснащения предприятий электроэнергетики.

Открыть

Водоподготовка и водоочистка

Дозировочными насосами «Ареопаг» оснащены производственные мощности крупнейшей водной компании России, АО «Мосводоканал»

Открыть

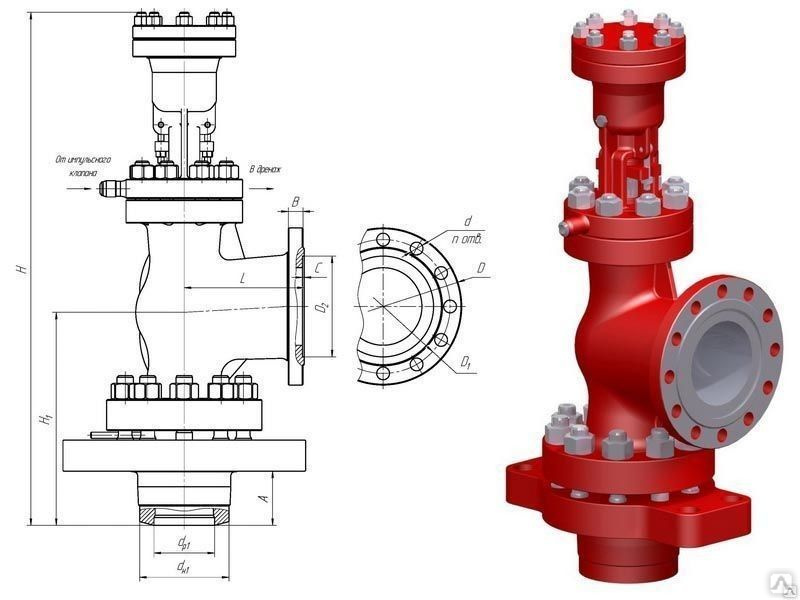

Клапаны предохранительные – ВАРК

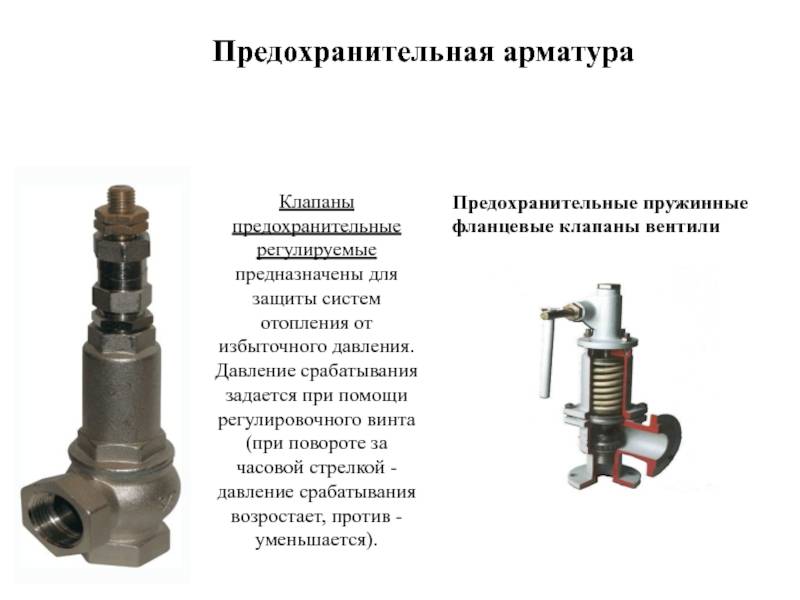

Клапаны предохранительные пружинные прямого действия, относятся к предохранительной арматуре и предназначены для защиты оборудования от недопустимого превышения давления сверх установленного и применяются на резервуарах, котлах, емкостях, сосудах, установках и трубопроводах для автоматического сброса рабочей среды (жидких, газообразных, агрессивных и неагрессивных рабочих сред) в атмосферу или отводящий трубопровод с прекращением сброса среды после снижения давления до установленного предела.

Расчет пропускной способности по ГОСТ 12.2.085-2002. Строительные длины по ГОСТ 16587-71.

По умолчанию клапаны предохранительные изготавливаются с герметичностью затвора по классу В ГОСТ Р 54808-2011. Возможно изготовление клапанов с другими классами герметичности затвора по требованию Потребителя.

Основные преимущества клапанов предохранительных:

• полноподъемная конструкция;
• высокая скорость срабатывания;
• большой перечень пружин, применяемых на различные диапазоны давлений;
• точная настройка давления срабатывания;
• различные виды присоединения к трубопроводу;
• надежная конструкция;
• привлекательный внешний вид и невысокий вес.

Необходимое исполнение клапана выбирается Потребителем по условиям эксплуатации, агрессивности рабочей среды, температуры.

Применяемость клапанов предохранительных в зависимости от рабочих сред смотреть в Приложении Б.

Клапаны предохранительные, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно  испытываются воздухом. При их заказе необходимо делать пометку: «газ».

Присоединение к трубопроводу фланцевое. По заказу Потребителя исполнение фланцев может быть любым в соответствии с ГОСТ Р 54432-2011.

По умолчанию исполнения фланцев выполняются:

• PN16 – исполнение В, ряд 1 на входе и выходе клапана;
• PN 40 – исполнение E, F, ряд 1 на входе и исполнение B, ряд 1 на выходе клапана;
• PN 63, 100, 160 – исполнение J, ряд 1 на входе и исполнение E, ряд 1 на выходе клапана.

Давление настройки (Рн) – наибольшее избыточное давление на входе в клапан, при котором затвор закрыт и обеспечивается заданная герметичность затвора.

Давление настройки клапанов при направлении сброса в систему без противодавления принимается равным расчетному давлению.

Давление настройки клапанов при направлении сброса в систему с противодавлением принимается меньшим на значение расчетного противодавления.

Направление подачи среды в клапане предохранительном – под золотник (по стрелке на корпусе). Усилие сжатой пружины прижимает золотник к седлу. При превышении давления рабочей среды сверх установленной величины, на золотник действует противоположно направленная сила, которая сжимает пружину и открывает проход для сброса рабочей среды. После снижения давления перед клапаном до установленного предела (давление закрытия Рз не менее 0,8 Рн), золотник под действием усилия пружины вновь прижимается к седлу, прекращая сброс среды. Давление начала открытия Рно – давление на входе в клапан, при котором начинается подъем золотника и соответственно открытие клапана. Регулировку клапана на давление начала открытия завод-изготовитель производит без противодавления на выходе клапана (сброс испытательной среды при этом происходит в атмосферу).

При заказе потребитель должен указать давление начала открытия Рно, на которое необходимо настроить клапан, учитывая действие противодавления (если оно имеется в системе на выходе из клапана предохранительного).

Клапаны СППКР имеют устройство для ручного открывания (подрыва) для проверки исправности действия клапана в рабочем состоянии и продувки клапана, клапаны СППК не имеют устройства для ручного открывания (подрыва).

Клапаны предохранительные могут иметь конструкцию с сильфоном – механизмом уравновешенного типа, компенсирующим действие противодавления на выходе из клапана. Сильфон также защищает пружину клапана от вредного воздействия рабочей среды, повышенной и пониженной температур рабочей среды.

Рабочее положение клапана предохранительного – вертикальное (колпаком вверх).

Предохранительный клапан – Принцип работы

Рисунок 1: Предохранительный клапан

Предохранительный клапан защищает систему от избыточного давления. Избыточное давление возникает, когда давление в системе превышает максимально допустимое рабочее давление (MWAP) или давление, на которое рассчитана система. Предохранительные клапаны могут открываться очень быстро по сравнению с предохранительными клапанами. Предохранительный клапан открывается при заданном давлении; клапан сначала приоткрывается, затем открывается полностью, чтобы как можно быстрее удалить нежелательное давление из системы.

Предохранительные клапаны предотвращают повышение давления, которое может привести к неисправностям, пожароопасности или взрывам. Среда системы полностью приводит в действие предохранительный клапан, поддерживая его работу в случае сбоя питания. Предохранительные клапаны имеют только механические части, которые срабатывают при выходе из строя электронных или пневматических устройств безопасности.

Содержание

• Важная терминология
• Предохранительный клапан Тип
• Критерии выбора
• Приложения
• Предохранительный клапан символ
• Сертификация предохранительного клапана
• Часто задаваемые вопросы

• регулируемый предохранительный клапан

• нерегулируемый предохранительный клапан

Важная терминология

• Избыточное давление: Превышение давления над установленным давлением предохранительного клапана.
• Рабочее давление: Давление, при котором система работает в нормальных условиях эксплуатации.
• Установленное давление: Давление, при котором диск предохранительного клапана начинает подниматься и открываться.
• Подъем: Расстояние, на которое диск перемещается из закрытого положения в положение, необходимое для разгрузки.
• Противодавление: Давление на выходе предохранительного клапана во время потока. Противодавление = избыточное противодавление + избыточное противодавление.
• Накопленное противодавление: Давление на выходе при открытии предохранительного клапана.
• Наложенное противодавление: Давление на выходе закрытого предохранительного клапана.
• Максимально допустимое рабочее давление (MAWP): Максимально допустимое давление при заданной температуре в нормальных условиях эксплуатации. MAWP — это максимальное давление, которое может выдержать самый слабый компонент системы.
• Продувка: Разница между давлением, при котором диск поднимается, и давлением, при котором клапан закрывается. Продувка обычно выражается в процентах.
• Пропускная способность: Скорость, с которой предохранительный клапан может сбросить избыточное давление.

Типы предохранительных клапанов

Существуют различные типы предохранительных клапанов: клапаны с пружинным механизмом, клапаны с уравновешенным сильфоном и предохранительные клапаны с пилотным управлением. Каждый тип имеет преимущество в конкретной ситуации.

Пружинный механизм

Наиболее распространенным предохранительным клапаном является подпружиненный предохранительный клапан или предохранительный клапан прямого действия. Преимуществом этого типа является то, что он доступен для диапазонов давления приблизительно от 1 до 1400 бар. Механизм состоит из следующих компонентов:

• Расширительная камера: Расширительная камера (рис. 2, обозначенная буквой A) увеличивает площадь поверхности, на которую упирается среда системы, чтобы открыть предохранительный клапан. Это позволяет предохранительному клапану быстро открыться.
• Пружина: Жесткость пружины (рисунок 2, обозначенная B) определяет, при каком давлении среда системы может начать открывать клапан.
• Диск: Диск (рис. 2, обозначенный буквой C) устанавливается на сопло и перемещается вверх и вниз, пропуская или предотвращая поток через предохранительный клапан.
• Кольцо сопла: Кольцо сопла (рис. 2, обозначено D) влияет на давление, при котором диск снова сядет на место. Высокое значение может привести к слишком поздней переустановке диска. Низкое значение может привести к случайному открытию и закрытию диска, когда он не должен.
• Форсунка: Форсунка (рис. 2, обозначенная буквой E) контролирует площадь поверхности диска, с которой среда взаимодействует до открытия клапана. Это приводит к тому, что при открытии клапана среда воздействует на большую площадь поверхности, увеличивая силу, действующую на диск, и быстро открывая диск.

Рис. 2: Предохранительный клапан с пружинным механизмом: расширительная камера (A), пружина (B), диск (C), кольцо сопла (D) и сопло (E).

Баланс между усилием пружины предохранительного клапана и входным усилием управляет открытием и закрытием клапана. Входное давление и площадь поверхности диска, с которой взаимодействует среда, определяют входную силу. По закону Паскаля сила равна произведению давления на площадь. Следовательно, по мере увеличения площади диска, с которой взаимодействует носитель, увеличивается и сила.

Важнейшей характеристикой предохранительных клапанов является то, что они полностью открываются за короткий промежуток времени, обеспечивая максимальную пропускную способность за минимальное время. Это возможно, потому что диск клапана имеет больший диаметр, чем сопло. Как только входное давление становится достаточно высоким, диск поднимается. В этот момент поверхность диска, на которую может попасть среда, становится больше. Это приводит к входному усилию, намного превышающему усилие пружины, и клапан полностью открывается.

Существуют специальные версии предохранительных клапанов для несжимаемых и сжимаемых сред и газов/паров. Предохранительные клапаны для газов и паров часто открываются до достижения установленного давления и открываются как минимум на 50 % подъема при давлении срабатывания (см. рис. 3 9).0003

Рисунок 3: Механизм предохранительного клапана для газов и паров (слева): кольцо сопла (A) и схема потока (B). Пропускная характеристика предохранительного клапана для газов и паров (справа): давление срабатывания (1) и подъем (2).

Предохранительные клапаны этого типа имеют существенный недостаток: они очень чувствительны к противодавлению. Противодавление может отрицательно сказаться на безопасности клапана.

Уравновешенный сильфон

Рис. 4: Предохранительный клапан с уравновешенным сильфоном: направляющая (A), металлический сильфон (B), держатель тарелки (C).

Предохранительные клапаны с разгрузочным сильфоном не подвержены отрицательному воздействию противодавления. Сильфоны (рис. 4, обозначенные B) над диском обеспечивают равномерное распределение противодавления над и под диском. Кроме того, пружина не соприкасается со средой, что предотвращает нежелательное воздействие среды на пружину. Недостатком уравновешенных сильфонных предохранительных клапанов является то, что их МДРД ниже, чем у предохранительных клапанов прямого действия. Они работают до максимального давления 15,9 бар.

Пилотный предохранительный клапан

В пилотном предохранительном клапане давление, необходимое для открытия диска, намного ближе к рабочему давлению системы. Это устраняет ненужное повышение давления сверх рабочего давления. Следующие компоненты работают вместе, чтобы сделать это возможным:

• Пружина пилота: Пружина пилота (рис. 5, обозначенная буквой A) определяет, при каком давлении открывается тарелка пилота.
• Пилотный клапан: Пилотный клапан (рис. 5, обозначенный B) открывается при установленном давлении, что приводит к перепаду давления, который позволяет открыть главный клапан.
• Основная пружина: Основная пружина (рис. 5, обозначенная буквой C) удерживает главный клапан закрытым до тех пор, пока не откроется управляющий клапан.
• Главный клапан: Главный клапан (рис. 5, обозначенный буквой D) открывается, пропуская поток от входа к выходу.
• Регулировочная рукоятка: Регулировочная рукоятка на управляющем клапане (рис. 5, обозначенная E) позволяет регулировать заданное давление.

Пока входное давление ниже установленного давления, клапан остается закрытым (рис. 5 слева). Как только входное давление становится выше давления срабатывания, пилотный клапан перемещается в открытое положение, позволяя потоку проходить через пилотное отверстие и выходить из клапана (Рисунок 5 в середине). Это вызывает перепад давления на главном клапане, заставляя его двигаться вверх, позволяя оставшейся среде свободно течь к выпускному отверстию (Рисунок 5 справа). Клапан закрывается, когда давление на входе снова падает ниже давления срабатывания.

Рис. 5: Клапан сброса давления с направляющим управлением (слева): управляющая пружина (A), управляющий клапан (B), основная пружина (C), главный клапан (D) и регулировочная ручка (E). Пилотный клапан открывается в ответ на достаточно высокое давление на входе, позволяя потоку проходить через пилотное отверстие и выходить из клапана (посередине). Главный клапан в открытом положении (справа).

Грузовой предохранительный клапан

Грузовой предохранительный клапан является простейшим типом предохранительного клапана. Он состоит из клапана из бронзы на верхней части вертикальной паровой трубы котла. Когда давление в котле поднимается достаточно, пар поднимает клапан до тех пор, пока оно не уменьшится настолько, чтобы клапан вернулся на свое место. Этот тип клапана подходит только для стационарного применения.

Критерии выбора

Для защиты вашей системы от избыточного давления необходимо понимать пять критериев выбора, указанных ниже. Пожалуйста, прочитайте нашу техническую статью о выборе предохранительных клапанов, чтобы лучше понять эти критерии.

• Уставка давления
• Противодавление
• Разрядная емкость
• Рабочие температуры
• Клапан и уплотнительный материал

Применение

Предохранительные клапаны в основном используются в промышленности для защиты от избыточного давления, которое может привести к опасным ситуациям, таким как пожар или взрыв. Предохранительные клапаны часто встречаются в:

• Нефтяная, газовая и нефтяная промышленность: Например, подземные предохранительные клапаны или скважинные предохранительные клапаны широко распространены на морских нефтяных скважинах. В случае неисправности оборудования предохранительный клапан может быстро отключиться, чтобы предотвратить вытекание нефти и газа вверх по скважине в небезопасных условиях.
• Энергия: Предохранительные клапаны на электростанциях обычно используются для сжимаемых газов, таких как пар и воздух.
• Санитарный: Предохранительные клапаны из нержавеющей стали идеально подходят для отраслей промышленности, где требуются санитарные условия. Например, пищевая промышленность, производство напитков и фармацевтическая промышленность.
• HVAC: Предохранительные клапаны сбрасывают давление в случае блокировки нагнетания, теплового расширения или внешнего тепла, которое может повредить компоненты.

Символ предохранительного клапана

Рисунок 6: Различные символы предохранительного клапана

Сертификаты предохранительного клапана

Предохранительные клапаны должны соответствовать различным национальным и международным стандартам безопасности и качества. Чтобы убедиться, что продукт соответствует требованиям, ознакомьтесь с местными стандартами.

ТЮФ

Сертификация TÜV оценивает безопасность продукта и подтверждает его соответствие минимальным требованиям Директивы по оборудованию, работающему под давлением (PED) 2014/68/EU. В PED изложены стандарты проектирования и производства оборудования, работающего под давлением, такого как устройства сброса давления, паровые котлы, трубопроводы и сосуды под давлением, работающие при максимально допустимом давлении более 0,5 бар.

ASME

ASME (Американское общество инженеров-механиков) обеспечивает спецификацию и сертификацию сосудов высокого давления, котлов и устройств сброса давления.

ISO 4126

Стандарт ISO 4126 представляет собой общую спецификацию для предохранительных клапанов, независимо от рабочей среды.

Часто задаваемые вопросы

Что делает предохранительный клапан?

Предохранительный клапан быстро снижает давление в системе в случае повышения указанного давления до небезопасного уровня. Предохранительный клапан продолжает работать до тех пор, пока давление в системе не вернется к безопасному уровню.

В чем разница между предохранительным клапаном и предохранительным клапаном?

Предохранительный клапан не остановит немедленно работу компонентов, расположенных ниже по потоку, в отличие от предохранительного клапана.

Какие бывают типы предохранительных клапанов?

Распространенными типами предохранительных клапанов являются клапаны прямого действия, непрямого действия и сбалансированные сильфонные клапаны.

Что такое предохранительный клапан ASME?

Предохранительный клапан ASME соответствует требованиям Раздела I норм ASME для сосудов под давлением. Эти клапаны должны иметь большой постоянный расход при избыточном давлении не более 10 %.

• регулируемый предохранительный клапан

• нерегулируемый предохранительный клапан

Предохранительные клапаны | Чарт Индастриз

Новости, события и тренинги Войти ЧДИНЕСФРИТЖ

Предохранительные клапаны

Торговая марка Chart FEMA во всем мире является синонимом разработки и производства предохранительных клапанов и аксессуаров для различных секторов, включая нефтегазовую, криогенную, химическую и нефтехимическую, аэрокосмическую, судостроительную, медицинскую и пищевую.



Резьбовые предохранительные клапаны

Резьбовые предохранительные клапаны серий S3100, S3200, S3300 и S3400 подходят для работы как в криогенных, так и в нефтегазовых установках, в зависимости от материалов конструкции.

Технические характеристики





Фланцевые предохранительные клапаны

Серия 3000 — Технические характеристики и особенности





• Фланцевое соединение (фланец RF, класс от 150# до 2500# по ASME – ISO – ГОСТ)
• Исполнение по API 526 / 527 / 520
• Ду: от ¾” до 8″
• Площадь отверстия от 0,785 кв.см до 183,3 кв.см
• К=0,93
• Избыточное давление станд. 10%
• Продувка 10%
• Седло металл-металл
• Подпружиненный
• Уравновешенный сильфон как опция
• Рычаг по запросу
• Кляп по запросу
• Подходит для газов и жидкостей
• Диапазон температур (-)196°C до +540°C
• Минимальное заданное давление 0,5 бар изб.





Криогенные шаровые краны

Серии 15300 и 15100 – Технические характеристики





• Конструкция в соответствии с ASME B16.34
• Вход DN от ½ “до 2”, PN100 (15300 – Угловой клапан)
• Вход DN от ¼” до 10″ PN100 (15100 – шаровой клапан)
• Лицом к лицу STD FEMA
• Крышка на болтах
• Уплотнение штока из ПТФЭ

• Пожаробезопасное исполнение (дополнительно)
• Маховик
• Особенности КОНЦА: BW / SW / RF
• Подходит для газов и жидкостей
• Диапазон температур (-)196°C до +150°C





Обратные клапаны

Технические характеристики

• Конструкция в соответствии с ASME B16.34
• Подходит для газов и жидкостей
• Диапазон температур (-)196°C : +100°C





Серия VDR 8355 – Клапаны обратные поршневые

• Вход DN от ½ “до 3”, PN100
• Мягкое уплотнение седла, ПТФЭ
Особенности
• END: BW / SW / RF
• Система предотвращения вращения

VDR-SC 8800 — Поворотные обратные клапаны

• Вход DN от 4 до 10 дюймов
• Класс: АСМЭ150/300/600
• Соединения: BW и RF
• Однонаправленный клапан



Специальный предохранительный клапан для вязких жидкостей

Клапан S2000 специально разработан для оптимальной безопасности и надежности работы с высоковязкими жидкостями и полимерами, включая полипропилен, полиэтилен, каучук и другие. В отличие от стандартного клапана, клапан S2000 сконструирован таким образом, что полимер проходит только внутри трубы, что предотвращает засорение.

Технические характеристики

• DN на входе от 1″½ до 8″, на выходе до 10”
• RF фланцы
Класс
• от ASME 150# до ASME 900#
• Диафрагма от F до R
• К=0,71 для газов
• Уровень избыточного давления +5% / -12%

Характеристики

• Подпружиненный
• Уравновешенный сильфон
• Подходит для газов и жидкостей

Опции

• Рычаг
• КЛЯПКА
• Специальное торцевое соединение

Переключающие клапаны — серии 4000, 4100, 4300

Переключающие клапаны серий 4000, 4100 и 4300 подходят для работы как в криогенных, так и в нефтегазовых приложениях, в зависимости от материалов конструкции.

• Конструкция в соответствии с ASME B 16.
