Обратные клапаны поворотные в Казани
- Виды обратных клапанов поворотных промышленного типа
- Обратные клапаны поворотные из металлопроката
-
Разделение по виду по конструкции корпусных деталей
- Обратные клапаны поворотные из металлопроката
- Обратные клапаны поворотные фланцевые из поковок литой стали
- Обратные клапаны поворотные фланцевые литые
-
Характеристики обратных клапанов поворотных
- Общие характеристики обратных клапанов поворотных затворов
- Показатели надёжности и гарантия на затворы поворотные клапаны обратные
Обратные клапаны поворотные промышленного назначения неизменные составляющие систем повышения давления при перекачке разнообразных сред, промышленной очистки воды, насосных станций и другого сложного оборудования.
Принцип работы устройств простой и не требует дополнительного вмешательства обслуживающего оборудование персонала, обратный клапан имеет поворотную конструкцию затвора – захлопку, которая пропускает поток под давлением в одну сторону, и в случае снижения давления под собственным весом и давлением массы обратного потока закрывается. Необходимость установки обусловлена тем, что процесс перекрытия происходит практически моментально и автоматически, что защитит насос от обратной раскрутки под воздействием обратного потока, например, при внештатном отключении электроэнергии. Защитные устройства не рассчитаны на длительное перекрытие трубопровода по классу герметичности, поэтому далее сечение перекрывается запорной арматурой при непосредственном участии человека.
Поворотные клапаны обратные разнообразной конструкции и видов, в комплектации с запорным шаровым краном или задвижкой Вы можете заказать у нас, как у производителя запорной арматуры.
Виды обратных клапанов поворотных промышленного типа
В данном разделе представлены виды клапанов обратных поворотных именно промышленного назначения в исполнении из углеродистой и нержавеющей стали, сокращённое название – КОП. По классификации обозначений ЦКБА поворотные обратные клапаны относятся к общепромышленной арматуре имеют начальное обозначение цифрой 19, и далее в обозначении разделяются по материалам исполнения и типу конструкции.
Разделение по виду по конструкции корпусных деталей (поставляются нашим предприятием):
Обратные клапаны поворотные из металлопроката
Особенность конструкции в методе исполнения – корпусные части обратного клапана поворотного изготовлены из прокатной и конструкционной стали и затем собраны в единый корпус сварным методом.
То есть, корпус может быть изготовлен из трубного проката с установкой внутрь поворотного затвора-захлопки, позже привариваются фланцы из конструкционной стали – фланцевый клапан, либо применяется стяжной метод фиксации корпуса и фланцев стяжным методом – стяжной или межфланцевый клапан обратный. К таким конструкциям относятся номенклатурные серии клапанов 11нж, 38нж и номенклатурные серии 47нж и 49нж с аэродинамической решёткой на захлопке, установленной для плавности работы затвора.
| Фланцевый клапан 19с(лс,нж)38нж. | |
Особенности:
|
|

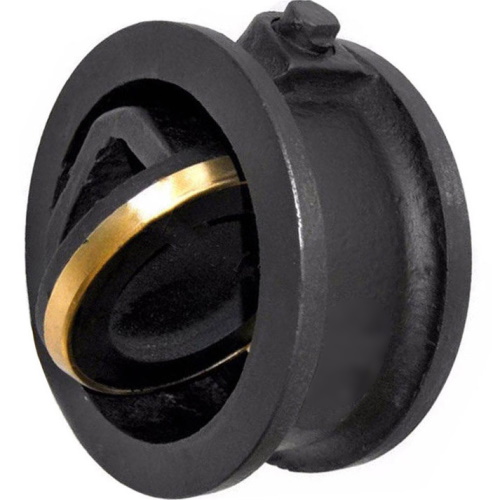

Межфланцевый стяжной обратный клапан 19с(лс,нж)38нж. |
|
Особенности:
|
|
| Под приварку обратный клапан 19с(лс,нж)38нж. | |
Особенности:
|
|
| Фланцевый клапан 19с(лс,нж)47нж. | |
Особенности:
|
|
Межфланцевый стяжной обратный клапан 19с(лс,нж)47нж. |
|
Особенности:
|
|
| Под приварку обратный клапан 19с(лс,нж)38нж. | |
Особенности:
|
|
| Наименования обратных клапанов поворотных | Номенклатурное обозначение (Общепромышленное обозначение ЦКБА) | Ду, (мм) | Исполнение материал стали корпусных деталей | Присоединение |
|
КОП Ру16 – Ру160 с простым затвором |
19с38нж |
50 – 1200 |
ст. |
Фланцевый, под приварку, межфланцевый (стяжной) |
|
19лс38нж |
ст.09Г2С, ст.20х13 |
|||
|
19нж38нж |
ст.12х18н10т |
|||
|
КОП Ру16 – Ру63 с простым затвором |
19с11нж |
50 – 600 |
ст.20, ст.30, ст.35 |
|
|
19лс11нж |
ст.09Г2С, ст.20х13 |
|||
|
19нж11нж |
ст. |
|||
|
КОП Ру16 – Ру63 затвор с аэродинамическим упором |
19с47нж, 19с49нж |
150 – 1200 |
ст.20, ст.30, ст.35 |
|
|
19лс47нж, 19лс49нж |
|
|||
|
19нж47нж, 19нж49нж |
ст.12х18н10т |
|||
|
Клапаны условного прохода Ду600, 800, 1000 и 1200 мм изготавливаются под заказ. |
||||
20, ст.30, ст.35
12х18н10тОбратные клапаны поворотные фланцевые из поковок литой стали
Поворотные затворы обратные – клапаны из литой стали обладают отличиями в исполнении материалов корпуса, который отлит единым целым с фланцами, по функционалу особых отличий практически нет.
Некоторые отличительные особенности обратные клапаны из поковок литья:
- Температурный диапазон применения с средами расширен с 425 до 560 градусов Цельсия.
- Практически невосприимчивы к загрязненным средам.
- Обратные клапаны из отливок более массивнее и тяжелее по весу.
- Конструкция обеспечивает возможность ремонта и замены изношенных деталей.
Нередко к ним применяют название ударный клапан обратный. Затвор – захлопка больших диаметров может быть оборудован наружным противовесом или гидрокомпенсаторами для обеспечения плавности хода при работе. К конструкциям обратных затворов с литыми корпусами относятся номенклатурные серии 53нж, 76нж.
|
Наименование |
Номенклатурное обозначение |
Ду, (мм) |
Исполнение – материал стали корпусных деталей |
|
Фланцевые обратные клапаны поворотные Ру16 |
19с76нж |
50 – 250 |
20Л |
|
19лс76нж |
20ГЛ |
||
|
19нж76нж |
12Х18Н9ТЛ, 12Х18Н12М3ТЛ |
||
|
Фланцевые обратные клапаны поворотные Ру40 |
19лс53нж, |
20Л |
|
|
19лс53нж |
20ГЛ |
||
|
19нж53нж |
12Х18Н9ТЛ, 12Х18Н12М3ТЛ |
В нашей компании широкий выбор обратных клапанов поворотных по цене производителя с доставкой до заказчика и гарантией до 2-х лет.
Номенклатура в представлена наиболее востребованными сериями, предприятие готово рассмотреть поставку аналогичных устройств других номенклатурных обозначений в индивидуальном порядке с согласованием спецификации, требований заказчика и особых характеристик. Цена поворотных обратных клапанов рассчитывается индивидуально, уточнить стоимость на текущую дату можно по запросу через наши контакты и по номеру +7 800 700 1693 (бесплатный звонок по РФ).
Характеристики обратных клапанов поворотных
|
Классификация |
Обратные клапаны поворотного типа герметичности класса «B» по ГОСТ 9544-2015. |
|||
|
Изготовление и поставка |
ТУ 3742-002-27844275-2014 |
|||
|
Соответствие техническим требованиям регламентов |
ТР ТС 032, ТР ТС 010. |
|||
|
Общепромышленное обозначение |
19с38нж, 19с11нж, 19с47нж, 19с49нж, 19с53нж, 19с76нж |
19лс38нж, 19лс11нж, 19лс47нж, 19лс49нж, 19лс53нж, 19лс76нж |
19нж38нж, 19нж11нж, 19нж47нж, 19нж49нж, |
19нж53нж, 19нж76нж |
|
Климатическое исполнение |
У1 |
ХЛ1 |
УХЛ |
|
|
t° среды |
от -40°С до +425° |
от -60°С до +425°С |
от -60°С до +565°С |
|
|
Рабочие среды |
Неагрессивные: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси |
Воздух, вода, пар, газ, углеводороды, слабоагрессивные кислоты, щёлочи, соляные смеси |
||
|
Монтаж |
Горизонтально и вертикально затвором-захлопкой вверх |
Горизонтально |
||
|
Полный средний срок службы, не менее. |
10 лет |
|
Полный средний ресурс, не менее. |
4000 циклов |
|
Средняя наработка на отказ, не менее. |
800 циклов |
|
Гарантия производителя |
18 месяцев со дня монтажа или 24 месяца со дня отгрузки. |
Компания занимается поставками трубопроводной арматуры с возможностью комплексного обеспечения потребностей заказчика. Поворотные клапаны обратные по желанию заказчика могут комплектоваться ответными фланцами КОФ и крепежом, плюс при необходимости также у нас Вы можете заказать запорную арматуру по цене производителя в оптовом объёме. Ваши заказы комплектуются и доставляются в любой регион РФ и в страны Таможенного Союза в точно в сроки согласованные спецификацией поставки.
Возможно Вас заинтересует информация:
- Обратные клапаны подъёмные высокого давления.
Обратные клапаны Вентс и Blauberg
Каталог Вентс Каталог Вентс
Фильтры товаров Фильтры товаров
Диаметр подключения:
- 100 мм
- 125 мм
- 150 мм
- 160 мм
- 200 мм
- 250 мм
- 315 мм
По этим критериям поиска ничего не найдено
Размер прямоугольного канала
- 400х200 мм
- 500х250 мм
- 500х300 мм
- 600х300 мм
- 600х350 мм
- 700х400 мм
- 800х500 мм
- 900х500 мм
- 1000х500 мм
По этим критериям поиска ничего не найдено
Цена
руб – руб
- 920руб
- 19040руб
Сбросить
Обратные клапаны от DeZURIK, Inc.
Поворотные обратные клапаны APCO были успешно установлены в чистых и загрязненных средах, включая очистку сточных вод, очистку воды, водоснабжение, промышленное водоснабжение и водоотведение.
Обратные клапаны используются для пропуска потока через трубопровод в одном направлении и предотвращения возврата потока (обратного потока) в противоположном направлении. Обратные клапаны обычно устанавливаются на стороне нагнетания насоса. Самая важная роль обратного клапана заключается в том, чтобы действовать как автоматический запорный клапан, когда насос останавливается, чтобы предотвратить слив системы. Скачок давления (гидроудар) можно значительно контролировать, выбрав правильный обратный клапан.
DeZURIK предлагает множество типов обратных клапанов для различных применений и многолетний опыт надлежащего применения. Правильный выбор клапана имеет решающее значение для правильной работы клапана.
Представители DeZURIK, прошедшие обучение на заводе, и инженеры по применению могут помочь вам определить размеры и выбрать правильный обратный клапан для вашего применения. Свяжитесь с нами сегодня!
Клапаны управления насосами SmartCHECK имеют встроенный обратный клапан, а привод с электродвигателем сочетает в себе функциональность полнофункционального клапана управления насосом с лучшими характеристиками обратного клапана APCO CVS-6000. Это клапан, который вам нужен, если вы хотите контролировать скачки давления во время запуска и остановки насоса и закрыть его, когда насос останавливается, даже при отключении электроэнергии.
Поворотные обратные клапаны APCO предотвращают обратный поток жидкости путем закрытия перед реверсированием потока, тем самым предотвращая захлопывание и гидравлический удар Эти конструкции промышленных поворотных обратных клапанов соответствуют или превосходят текущую редакцию стандарта AWWA C508.
Двухдверные обратные клапаны автоматически предотвращают обратный поток и захлопывание.
Они имеют экономичную конструкцию, малую длину укладки, малый вес, просты в монтаже.
Поворотные обратные клапаны с резиновой заслонкой отличаются уникальной простой конструкцией, состоящей всего из одной движущейся части. Заслонка открывается для прямого беспрепятственного прохождения потока. Поскольку седло расположено под углом 45°, заслонка перемещается только на 35° из открытого положения в закрытое, обычно до того, как может произойти реверсирование колонны. Обладает герметичными характеристиками, не требует регулярного технического обслуживания, может устанавливаться как горизонтально, так и вертикально с подачей вверх.
Бесшумные обратные клапаны предотвращают гидравлический удар, надежно закрываясь до того, как может произойти изменение направления потока. Клапан закрывается бесшумно, дешев, надежен и не требует регулярного обслуживания. Бесшумные обратные клапаны обычно используются в вертикальных турбинных насосных установках при перекачке из скважины в приподнятый резервуар.
Они также рекомендуются для коммерческих и промышленных систем отопления, вентиляции и кондиционирования воздуха, таких как системы отопления и линии возврата конденсата.
Обратные клапаны с наклонным диском имеют прочную конструкцию с превосходными характеристиками потока, минимальной потерей напора и максимальной устойчивостью к ударам. Обратные клапаны с наклонным диском являются наиболее надежными и эффективными обратными клапанами. Они идеально подходят для чистой муниципальной/технической воды и других промышленных жидкостей.
Полнопоточные донные клапаны могут быть установлены в нижней части всасывающей линии насоса, внутри мокрого колодца. Донные клапаны — это недорогой способ поддержания заливки одного центробежного насоса. Полнопоточные донные клапаны APCO имеют высококачественную износостойкую конструкцию, необходимую для клапанов, постоянно погруженных во влажные колодцы, недоступные для осмотра или ремонта.
Полнопоточные донные клапаны с резиновыми заслонками предназначены для воды или сточных вод и подходят для работы под водой.
Донный клапан с резиновой заслонкой устанавливается в вертикальном положении с направлением потока вверх. В этом положении донный клапан нормально закрыт. Донный клапан открывается во время работы центробежного насоса и закрывается, когда насос останавливается, чтобы поддерживать затопление всасывающего и заполненного насоса.
Обратные клапаны, изготовленные по индивидуальному заказу. Обратные клапаны марки DeZURIK Hilton включают в себя широкий спектр специально разработанных клапанов для конкретных применений, включая обратные клапаны с угловым диском, межфланцевые поворотные обратные клапаны, обратный клапан с поворотным диском и изготовленные поворотные обратные клапаны.
Выбор клапана насосной станции может стать проблемой для инженера и владельца. Дополнительную информацию о приложениях для насосных станций см. на нашей странице насосных станций.
Обратный клапан позволяет жидкости течь только в одном направлении. Основная цель обратного клапана – предотвратить обратный ток воды или других жидкостей.
Обратный клапан закрывается перед реверсированием потока, чтобы предотвратить захлопывание и гидравлический удар, которые могут повредить технологическое оборудование.
Обратный клапан — это часть системы управления потоком, позволяющая жидкости течь только в одном направлении. Когда жидкость пытается течь обратно по трубе, клапан закрывается, чтобы предотвратить обратный поток. Обратные клапаны часто называют обратными клапанами, потому что они предотвращают возврат жидкости к источнику.
Обратные клапаны APCO компании DeZURIK необходимы для безопасной и эффективной работы любого промышленного насоса.
При выборе обратного клапана важно учитывать тип жидкости и ориентацию клапана. Некоторые обратные клапаны подходят для чистой воды или других жидкостей, в то время как другие обратные клапаны лучше приспособлены для транспортировки шлама или других вязких жидкостей. Ориентация конструкции также важна, так как некоторые обратные клапаны разработаны специально для вертикального или горизонтального обслуживания, в то время как другие обратные клапаны предназначены для установки в обоих направлениях.
