Классы прочности Болтов, Винтов, Шпилек, Гаек. Маркировка прочности крепежа

Стали и прочность крепежа

Машиностроительный крепёж может иметь различное назначение и выполнять самые разные задачи - от простого формирования целостности конструкции до восприятия основной несущей силовой нагрузки на конструкцию. Чем больше нагрузка на крепёж, тем более высокой прочностью он должен обладать.

В зависимости от назначения и области применения крепёж изготавливают различных классов прочности, соответственно из разных марок сталей. Нет никакой надобности использовать высокопрочные болты для крепления, скажем, козырька на киоске, и напротив - совсем недопустимо использовать болты обычного, низкого, класса прочности в ответственных конструкциях башенных или козловых кранов - здесь применяются исключительно высокопрочные болты по ГОСТ 7817-70 - отсюда и народное название таких болтов "крановые болты". Желание сэкономить и использовать обычные болты - подешевле, или "крановые болты", но изготовленные из низкопрочных сталей, приводит к зрелищным новостям по телевизору с падающим краном в центре внимания.

Для различных видов крепежа (болты, винты, гайки, шпильки) используются разные стали, разные классы прочности и различная их маркировка.

Рассмотрим по-порядку.

Болты, винты и шпильки

Болты, винты и шпильки производятся из различных углеродистых сталей - разным сталям соответствуют разные классы прочности. Хотя, иногда можно из одной и той же стали изготовить болты различных классов прочности, используя при этом разные способы обработки заготовки или дополнительную термическую обработку - закалку.

Например, из Стали 35 можно изготовить болты нескольких классов прочности: класса прочности 5.6 - если изготовить болты методом точения на токарном и фрезерном станке: классов 6.6 и 6.8 - получатся при изготовлении болтов методом объёмной штамповки на высадочном прессе; и класса 8. 8 - если полученные перечисленными способами болты подвергнуть термической обработке - закалке.

Класс прочности для болтов, винтов и шпилек из углеродистых сталей обозначают двумя цифрами через точку. Утверждённый прочностной ряд для болтов, винтов и шпилек из углеродистых сталей содержит 11 классов прочности:

3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9

Первая цифра маркировки класса прочности болта обозначает 0,01 часть номинального временного сопротивления - это предел прочности на растяжение - измеряется в МПа (мегапаскалях) или Н/мм² (ньютонах на миллиметр квадратный). Также первая цифра маркировки класса прочности обозначает ≈0,1 часть номинального временного сопротивления, если Вы измеряете предел прочности на растяжение в кгс/мм² (килограммах-силах на миллиметр квадратный).

Пример: Шпилька класса прочности 5.8: Определяем предел прочности на растяжение

5/0,01=500 МПа (или 500 Н/мм²; или ≈50 кгс/мм²)

Вторая цифра обозначает 0,1 часть отношения предела текучести (напряжения, при котором уже начинается пластическая деформация) к номинальному временному сопротивлению (пределу прочности на растяжение) - таким образом для шпильки класса прочности 10.9 второе число означает, что у шпильки, относящейся к этому классу, минимальный предел текучести будет равен 90% от значения предела прочности на растяжение, то есть будет равен: (10/0,01)×(9×0,1)=1000×0,9=900 МПа (или Н/мм²; или ≈90 кгс/мм²)

Пример: Шпилька класса прочности 5.8: Определяем предел текучести

500х0,8=400 МПа (или 400 Н/мм²; или ≈40 кгс/мм²)

Значение предела текучести - это максимально допустимая рабочая нагрузка болта, винта или шпильки, при превышении которой происходит невосстанавливаемая деформация. При расчётах нагрузки на болты, винты или шпильки используют 1/2 или 1/3 от предела текучести, то есть, с двукратным или трёхкратным запасом прочности соответственно.

Классы прочности и марки сталей для болтов, винтов и шпилек
Класс прочностиМарка сталиГраница прочности, МПаГраница текучести, МПаТвердость по Бринеллю, HB
3. 6Ст3кп, Ст3сп, Ст5кп, Ст5сп300…330180…19090…238
4.6Ст5кп, Ст.10400240114…238
4.8Ст.10, Ст.10кп400…420320…340124…238
5.6Ст.35500300147…238
5.8Ст.10, Ст.10кп, Ст.20, Ст.20кп500…520400…420152…238
6.6Ст.35, Ст.45600360181…238
6.8Ст.20, Ст.20кп, Ст.35600480181…238
8.8Ст.35, Ст.45, Ст.35Х, Ст.38ХА, Ст.20Г2Р800*640*238…304*
8.8Ст.35, Ст.35Х, Ст.38ХА, Ст.40Х, Ст.20Г2Р800…830**640…660**242…318**
9.8*Ст.35, Ст.35Х, Ст.45, Ст.38ХА, Ст.40Х, Ст.30ХГСА, Ст.35ХГСА, Ст.20Г2Р900720276…342
10.9Ст.35Х, Ст.38ХА, С.45, Ст.45Г, Ст.40Г2, Ст.40Х, Ст.40Х Селект, Ст.30ХГСА, Ст.35ХГСА,1000…1040900…940304…361
12.9Ст.30ХГСА, Ст.35ХГСА, Ст.40ХНМА1200…12201080…110366…414

В таблице приведены самые распространённые в метизном производстве и рекомендованные марки сталей, но в различных особых случаях также применяются и другие стали, когда их применение продиктовано дополнительными требованиями к крепежу.

Значками помечено в таблице:

* применительно к номинальным диаметрам до 16 мм.

** применительно к номинальным диаметрам больше,чем 16 мм.

Существуют специальные стандарты на высокопрочные болты узкоотраслевого применения, имеющие свою градацию прочности. Например, стандарты на высокопрочные болты с увеличенным размером "под ключ", применяемые в мостостроении - так называемые "мостовые болты": ГОСТ 22353-77 и российский стандарт ГОСТ Р 52644-2006.

Прочность болтов согласно этих стандартов обозначается значением временного сопротивления на разрыв (границы прочности) в кгс/см²: то есть, 110, 95, 75 и т.д.

Такие болты могут производиться в двух исполнениях:

  • Исполнение У - для климатических областей с максимально низкой температурой до -400С - буква У не обозначается в маркировке
  • Исполнение ХЛ - для климатических областей с максимально низкой температурой от -40
    0
    С до -650С - обозначается в маркировке на головке болта после класса прочности
Резьба болтовКласс прочности болтовМарка сталиГраница прочности, МПа (кгс/см²)Относит. удлинение, %Ударная вязкость болтов исполнения ХЛ, МДж/м² (кгс·м/см²)Макс. твердость по Бринеллю, HB
М16...М2711040Х Селект1100 (110)…1350 (135)минимум 8минимум 0,5 (5)

388

М3095950 (95)...1150 (115)363
М3675750 (75)...950 (95)
М4265650 (65)...850 (85)
М4860600 (60)...800 (80)

В производстве высокопрочных болтов по данным стандартам используются также стали 30Х3МФ, 30Х2АФ и 30Х2НМФА. Применение таких сталей позволяет добиться ещё более высокой прочности.

Маркировка прочности болтов, винтов, шпилек

Маркировка болтов и винтов под шестигранный ключ

Система маркировки метрического крепежа разработана инженерами ISO (International Standard Organization - Международная Организация Стандартов). Советские, российские и украинские стандарты опираются именно на эту систему.

Маркировке подлежат болты и винты с диаметром резьбы свыше 6 мм. Болты и винты диаметром менее 6 мм маркировать необязательно - производитель может наносить маркировку по собственной инициативе.

Необходимо отметить, что среди винтов маркируются только винты, имеющие шлиц под шестигранный ключ, с различной формой головки: с цилиндрической, с полукруглой и с потайной головкой. Винты со всеми типами головки, имеющие крестовой или прямой шлиц, не маркируются обозначением класса прочности.

Необходимо также отметить, что не маркируются болты и винты изготовленные методом резания, точения (т.е. не штамповкой) - в этом случае маркировка класса прочности возможна по дополнительному требованию Заказчика.

Знаки маркировки наносят на торцевой или боковой поверхности головки болта или винта. Если знаки наносятся на боковую поверхность головки, то они должны быть углубленными. Допускается маркировка выпуклыми знаками, при этом увеличение высоты головки болта или винта не должно превышать:

  • 0,1 мм - для изделий с диаметром резьбы до 8 мм;
  • 0,2 мм - для изделий с диаметром резьбы от 8 мм до 12 мм;
  • 0,3 мм - для изделий с диаметром резьбы свыше 12 мм

Болты и винты с шестигранной и звездообразной головкой (в том числе изделия с фланцем) маркируют товарным знаком изготовителя и обозначением класса прочности. Данная маркировка наносится на верхней части головки выпуклыми или углубленными знаками; может также наноситься на боковой части головки углубленными знаками. Для болтов и винтов с фланцем, если в процессе производства невозможно нанести маркировку на верхней части головки, маркировку наносят на фланце.

Болты с полукруглой головкой и квадратным подголовником по ГОСТ 7802-80 классов прочности 8.8 и выше маркируют знаком производителя и обозначением класса прочности.

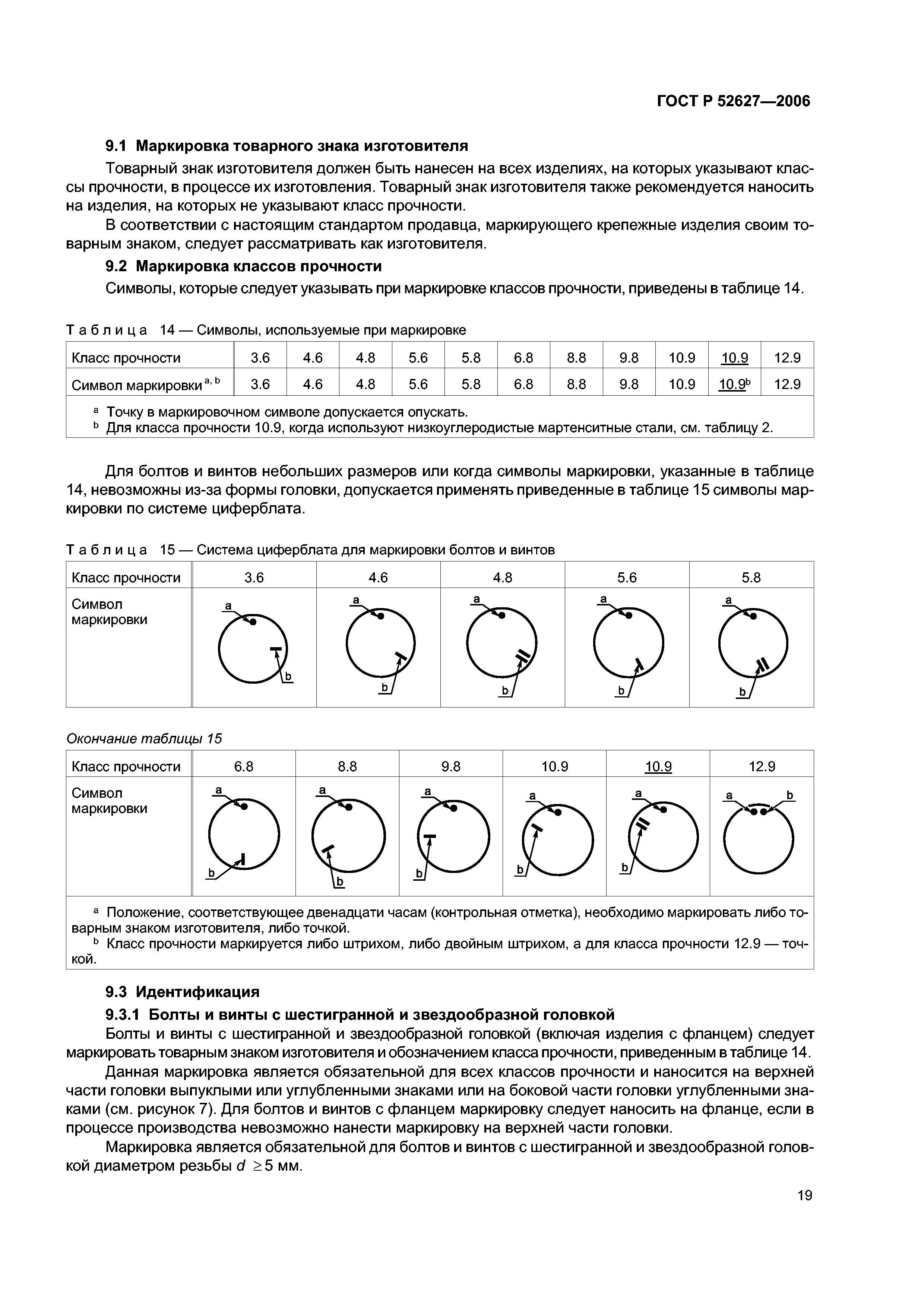

Символы маркировки классов прочности болтов и винтов под шестигранный ключ, приведены в следующей таблице:

Если данные символы невозможно нанести из-за формы головки или ее малых размеров, применяются символы маркировки по системе циферблата. Эти символы приведены в следующей таблице:

Также, в отдельных случаях, на головке болта может маркироваться сталь из которой изготовлен болт. Показан пример болта из Стали 40Х.

Маркировка шпилек

Шпильки маркируют цифрами класса прочности только с диаметром резьбы свыше 12 мм. Так как маленькие диаметры шпилек затруднительно маркировать с помощью цифровых клейм, то допускается маркировать такие шпильки, с диаметрами резьбы М8, М9, М10, М11, используя альтернативные знаки, приведенные на рисунке. Знаки наносят на торце гаечного конца шпильки.

Шпильки маркируют клеймением с углубленными знаками и нанесением обозначения класса прочности c товарным знаком производителя на безрезьбовом участке шпильки. Маркировке подлежат шпильки классов прочности 5.6, 8.8 и выше.

Гайки

Класс прочности для гаек из углеродистых сталей нормальной высоты (Н≈0,8d), гаек высоких (Н≈1,2d) и особо высоких (Н≈1,5d) обозначается одним числом. Утверждённый прочностной ряд содержит семь классов прочности:

4; 5; 6; 8; 9; 10; 12

Это число обозначает 1/100 часть предела прочности болта с которым в паре должна компоноваться гайка в резьбовом соединении. Такое сочетание болта и гайки называется рекомендуемым и позволяет равномерно распределить нагрузку в резьбовом соединении.

Например, гайка класса прочности 8 должна компоноваться с болтом, у которого предел прочности не менее, чем:

8 х 100 = 800 МПа (или 800 Н/мм²; или ≈80 кгс/мм²)

Следовательно, можно использовать болты классов прочности 8.8; 9.8; 10.9; 12.9 - оптимальной будет пара с болтом класса прочности 8.8.

Классы прочности и марки сталей для гаек нормальной высоты, гаек высоких и гаек особо высоких
Класс прочностиМарка стали
Граница прочности, МПа
Твердость по Бринеллю, HB
4Ст3кп, Ст3сп, Ст. 5, Ст.5кп, Ст.20510112…288
5Ст.10, Ст.10кп, Ст.20, Ст.20кп520…630124…288
6Ст.10, Ст.10кп, Ст.20, Ст.20кп, Ст.35, ст.45, ст.40Х600…720138…288
8Ст.35, Ст.45, Ст.20Г2Р, Ст.40Х800…920162…288
9Ст.35Х, Ст.38ХА, Ст.45, Ст.40Х1040…1060180…288
10Ст.35Х, Ст.38ХА, Ст.45, Ст.40Х, Ст.30ХГСА, Ст.40ХНМА900…920260…335
12Ст.30ХГСА, Ст.40ХНМА1150…1200280…335

Правило подбора гаек к болтам заключается в сохранении целостности резьбы гайки, навинченной на болт, при приложении пробной испытательной нагрузки - попросту говоря, при испытаниях гайку не должно "сорвать" от испытательной нагрузки для выбранного болта.

При подборе классов прочности болтов и гаек, сопрягаемых в резьбовом соединении, можно пользоваться следующей таблицей согласно ГОСТ 1759.4-87:

Класс прочности гайки

Сопрягаемые болты

Класс прочности

Диаметр резьбы

4

3.6; 4.6; 4.8

до М16

5

3.6; 4.6; 4,8

свыше M16

5.6; 5.8

до М48

6

4.6; 4.8; 5.6; 5.8; 6.6; 6.8

до М48

8

8.8

до М48

9

8. 8

от М16 до М48

9.8

до M16

10

10.9

до М48

12

12.9

до М48

Как правило, гайки высших классов прочности могут заменить гайки низших классов прочности. Такая замена рекомендуется для соединений "болт + гайка", напряжение в которых будет выше предела текучести, или напряжения от пробной нагрузки болта.

Классы прочности и марки сталей для гаек низких

По причине того, что низкие шестигранные гайки предназначены, в основном, для препятствия отвинчиванию сопрягаемых шестигранных гаек нормальной или увеличенной высоты, и не несут силовой нагрузки - их изготавливают из низкоуглеродистых сталей. Класс прочности низкой гайки обозначается двузначным числом из двух цифр: первая - 0 (обозначает, что гайка не предназначена для несения силовой нагрузки), вторая 4 или 5 (обозначает 1/100 часть нагрузки, при которой срывается резьба гайки). Прочностной ряд для низких гаек состоит из двух классов прочности: 04 и 05

Также существует группа особо низких гаек с высотой Н менее 0,5d. В эту группу включены гайки для лёгких соединений, которые не подвергаются каким-либо существенным нагрузкам. Для таких гаек не определяется класс прочности - вместо этого может быть указана 1/10 часть от минимальной твёрдости по Виккерсу, HV.

В следующей таблице приведены марки сталей, используемые при изготовлении низких гаек:

Класс прочностиМарка сталиГраница прочности, МПаТвердость по Бринеллю, HB
04Ст.3, Ст.3кп, Ст.5, Ст.5кп380162…288
05Ст. 10, Ст.10кп500260…335

Значками помечено в таблице:

* для номинальных диаметров до 16 мм.
** для номинальных диаметров свыше16 мм.

Совместно с высокопрочными болтами узкоотраслевого применения, имеющими свою градацию прочности, применяются соответствующие высокопрочные гайки. Например, с уже упомянутыми "мостовыми болтами" по ГОСТ 22353-77 и  ГОСТ Р 52644-2006 применяются гайки с увеличенным размером "под ключ" по стандартам ГОСТ 22354-77 и ГОСТ Р 52645-2006.

Прочность гаек согласно этих стандартов обозначается таким же значением, как у сопрягаемого болта - значением временного сопротивления на разрыв (границы прочности) в кгс/см²: 110, 95, 75 и т.д. Такие гайки, как и болты могут производиться в двух исполнениях:

  • Исполнение У - для климатических областей с максимально низкой температурой до -400С - буква У не обозначается в маркировке
  • Исполнение ХЛ - для климатических областей с максимально низкой температурой от -400С до -650С - обозначается в маркировке на головке болта после класса прочности
Резьба сопрягаемых болтовМарка стали болтаКласс прочности гайкиГраница прочности, МПа (кгс/см²)Марка стали гайкиТвердость по Бринеллю, HB
М16...М27Ст. 40Х Селект1101100 (110)Ст. 35, Ст.40, Ст.45, Ст. 35Х, Ст.40Х

241...341

М3095950 (95)229...341
М3675750 (75)
М4265650 (65)
М4860600 (60)

В производстве высокопрочных гаек по данным стандартам используются также стали 30Х3МФ, 30Х2АФ и 30Х2НМФА совместно с болтами из соответствующих сталей. Применение таких сталей позволяет добиться ещё более высокой прочности гаек.

Маркировка шестигранных гаек

Маркируют гайки с диаметром резьбы более 6 мм. Знаки маркировки наносят на одну из торцевых поверхностей. Гайки наименьшего класса прочности 4 не маркируют.

В некоторых технически обоснованных случаях допускается наносить маркировку на боковых поверхностях (гранях) гайки.

Знаки должны быть углубленными.




Допускается маркировка гаек по системе циферблата. Такая система используется в основном на гайках малых размеров, когда для цифровых знаков просто нет места. При этом способе маркировка наносится:

  • углубленными знаками на торцевой поверхности - точка на 12 часов и риски по окружности боковой поверхности
  • выпуклыми или углубленными знаками на фасках - точка на 12 часов и риски по окружности наклонной поверхности фасок

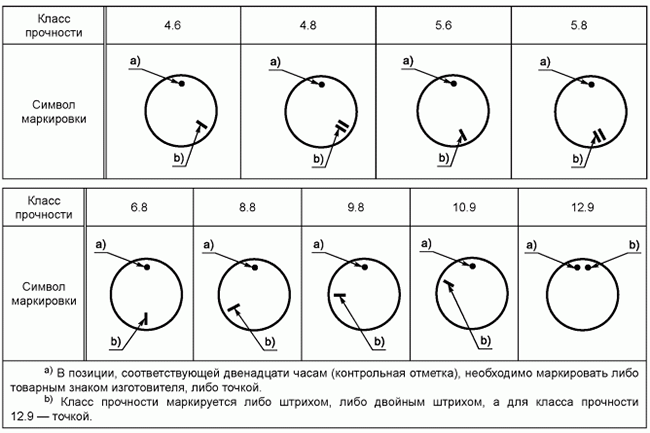

Соответствие маркировки с классом прочности гайки приведено на схеме:

Точка на 12 часов может быть заменена товарным знаком производителя. В гайках класса прочности 12 точка обязательно должна быть заменена на товарный знак производителя, чтобы избежать визуального слияния с риской на 12 часов.

Прочность шайб

В отличие от болтов и гаек, которые имеют классы прочности обозначаемые количественно цифрами, исходя из показателей прочности на разрыв и пластичности, шайбы несут нагрузки на сжатие, кручение, срез и, в основном, призваны распределить нагрузку в болтовом соединении на большую площать. В таком случае для шайб определяющим параметром является поверхностная твёрдость, и ко всем видам шайб предъявляются требования по твердости. Если речь идёт о классе прочности шайб, то подразумевается именно твердость шайб.

По аналогии с болтами, винтами и гайками многие называют твердость у шайб их классом прочности.
Класс прочности (твердость) шайб может измеряться и обозначаться в различных единицах - в зависимости от метода измерения твёрдости: методы измерения бывают по Виккерсу, по Роквеллу и по Бринеллю. Размеры, наличие защитного покрытия и в обязательном порядке твердость определяют сферу применения шайб в различных условиях работы.
Наиболее распространён метод Виккерса - шайбы могут иметь твёрдость по Виккерсу от 100 единиц до 400, и обозначаются HV100, HV200, HV300 и т.д. По Роквеллу твёрдость обозначается HRC, по Бринеллю НВ.

Класс прочности и марки сталей - Болты. Винты. Шпильки

Классы прочности для болтов, винтов и шпилек обозначаются двумя числами, разделёнными между собой точкой.

3.6     4.6     4.8     5.6     5.8     6.6     6.8     8.8     9.8     10.9     12.9

Первая цифра маркировки класса прочности болта обозначает 0,01 часть номинального временного сопротивления - это предел прочности на растяжение - измеряется в МПа (мегапаскалях) или Н/мм² (ньютонах на миллиметр квадратный). Также первая цифра маркировки класса прочности обозначает ≈0,1 часть номинального временного сопротивления, если Вы измеряете предел прочности на растяжение в кгс/мм² (килограммах-силах на миллиметр квадратный).

Пример: Шпилька класса прочности 5.8: Определяем предел прочности на растяжение
5/0,01=500 МПа (или 500 Н/мм²; или ≈50 кгс/мм²)

Вторая цифра обозначает 0,1 часть отношения предела текучести (напряжения, при котором уже начинается пластическая деформация) к номинальному временному сопротивлению (пределу прочности на растяжение) - таким образом для шпильки класса прочности 10.9 второе число означает, что у шпильки, относящейся к этому классу, минимальный предел текучести будет равен 90% от значения предела прочности на растяжение, то есть будет равен: (10/0,01)×(9×0,1)=1000×0,9=900 МПа (или Н/мм²; или ≈90 кгс/мм²)

Пример: Шпилька класса прочности 5.8: Определяем предел текучести
500х0,8=400 МПа (или 400 Н/мм²; или ≈40 кгс/мм²)

Значение предела текучести - это максимально допустимая рабочая нагрузка болта, винта или шпильки, при превышении которой происходит невосстанавливаемая деформация. При расчётах нагрузки на болты, винты или шпильки используют 1/2 или 1/3 от предела текучести, то есть, с двукратным или трёхкратным запасом прочности соответственно.

Согласно существующим международным нормам, изготавливаемые из углеродистой стали болты, винты и шпильки с диаметром резьбы более М5, по возможности маркируются соответствующим классом прочности на головке или торце изделия.

Рекомендованные марки сталей
(в особых случаях также применяются и другие стали, когда их применение продиктовано дополнительными требованиями к крепежу)

Класс прочности 3.6 - марка стали Ст3кп  -  Ст3сп  -  Ст5кп  -  Ст5сп
Класс прочности 4.6 - марка стали Ст5кп  -  Ст.10
Класс прочности 4.8 - марка стали Ст.10  -  Ст.10кп
Класс прочности 5.6 - марка стали Ст.35
Класс прочности 5.8 - марка стали Ст.10  -  Ст.10кп  -  Ст.20  -  Ст.20кп
Класс прочности 6.6 - марка стали Ст.35  -  Ст.45
Класс прочности 6. 8 - марка стали Ст.20  -  Ст.20кп  -  Ст.35
Класс прочности 8.8 - марка стали Ст.35  -  Ст.35Х  -  Ст.38ХА  -  Ст.40Х  -  Ст.45  -  Ст.20Г2Р
Класс прочности 9.8 - марка стали Ст.35  -  Ст.35Х  -  Ст.45  -  Ст.38ХА  -  Ст.40Х  -  Ст.30ХГСА  -  Ст.35ХГСА  -  Ст.20Г2Р
Класс прочности 10.9 - марка стали Ст.35Х  -  Ст.38ХА  -  С.45  -  Ст.45Г  -  Ст.40Г2  -  Ст.40Х  -  Ст. 40Х Селект  -  Ст.30ХГСА  -  Ст.35ХГСА
Класс прочности 12.9 - марка стали Ст.30ХГСА  -  Ст.35ХГСА  -  Ст.40ХНМА

Классы прочности крепежных изделий

Классы прочности обозначаются двумя числами, разделенными между собой точкой.

Крепежные изделия с наружной метрической резьбой — болты, винты, шпильки и прочие — подразделяют по прочности на 11 классов: 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9.

Первое число  характеризует предел прочности на разрыв (умноженное на 100, определяет номинальное временное сопротивление в Н/мм²). Так у класса прочности 8.8 первое число означает, что предел прочности на разрыв будет не менее 800 Н/мм². Если нагрузка на болт равна или превышает вышеуказанное значение, происходит разрыв крепежного элемента.

Второе число — это умноженное на 10 отношение минимального предела текучести (напряжения, при котором уже начинается пластическая деформация) к пределу прочности. У класса прочности 8.8 второе число означает, что у изделия, относящегося к этому классу, минимальный предел текучести будет равен 8х8х10=640(Н/мм²).

Например, у двух болтов с классами прочности 4.6 и 4.8 минимальный предел прочности будет одинаков – 400 Н/мм², а вот пластическая деформация разная. У первого болта минимальный предел текучести будет 400х0,6=240(Н/мм²), а у второго — 400х0,8= 320(Н/мм²). То есть при достижении нагрузки на болты в 250 (Н/мм) у первого болта, в отличие от второго, начнется необратимая деформация формы и структуры его материала. Иначе говоря, болт начинет «течь».

Если согнуть руками обычную стальную вилку, она начнет деформироваться. Это означает, что нагрузка на вилку превысила предел текучести ee материала. Вилка не сломалась, а только погнулась, то есть предел ее прочности больше предела текучести. У кухонных ножей предел прочности равен пределу текучести, то есть ножи «хрупкие».

Гайки изготовленные из углеродистой стали, также подразделяют по прочности на 6 классов: 4, 5, 6, 8, 10, 12. Класс прочности маркируется одним числом - это уменьшенное в 100 раз минимальное значение предела прочности болта, с которым можно использовать гайку, что бы она полностью выдержала нагрузку. Например, гайку с классом прочности 10 можно использовать в паре с болтом, у которого минимальный предел прочности равен 1000 Н/мм², т.е. с болтом класса прочности 10.9.

Разрушающие нагрузки для болтов:

Резьба

Рабочая площадь поперечного сечения мм2

Класс прочности

3,6

4,6

4,8

5,6

5,8

6,8

8,8

9,8

10,9

12,9

Минимальная разрушающая нагрузка, кН

М5

14,2

4,69

5,68

5,96

7,1

7,38

8,52

11,35

12,8

14,8

17,3

М6

20,1

6,63

8,04

8,44

10

10,4

2,1

16,1

18,1

20,9

24,5

М7

28,9

9,54

11,6

12,1

14,4

15

17,3

23,1

26

30,1

35,3

М8

36,6

12,1

14,6

15,4

18,3

19

22

29,2

32,9

38,1

44,6

М10

58

19,1

23,2

24,4

29

30,2

34,8

46,4

52,2

60,3

70,8

М12

84,3

27,8

33,7

35,4

42,2

43,8

50,6

67,4

75,9

87,7

103

М14

115

38

46

48,3

57,5

59,8

69

92

104

120

140

М16

157

51,8

62,8

65,9

78,5

81,6

94

125

141

160

192

М18

192

63,4

76,8

80,6

96

99,8

115

159

-

200

234

М20

245

80,8

98

103

122

127

147

203

-

255

299

М22

303

100

121

127

152

158

182

252

-

315

370

М24

353

116

141

148

176

184

212

293

-

367

431

М27

459

152

184

193

230

239

275

381

-

477

560

М30

561

185

224

236

280

292

337

466

-

583

684

М33

694

229

278

292

347

361

416

576

-

722

847

М36

817

270

327

343

408

425

490

678

-

850

997

М39

976

322

390

410

488

508

586

810

-

1020

1200

Источник: ГОСТ 1759. 4-87



Классы прочности болтов 8.8, 10.9, 12.9 и другие классы

 число после точки равно 1/10 отношения номинального значения предела текучести () к временному сопротивлению () в процентах, т.е. равно
       другими словами, произведение чисел до- и после точки равно 1/10 номинального значения предела текучести () в Н/мм². Получается, чтобы сравнить болты по прочности на разрыв, нужно смотреть на цифру перед точкой, а чтобы сравнить их по прочности на растяжение или смятие, нужно смотреть на произведение двух цифр.  Всё вышесказанное относится к болтам, винтам и шпилькам. Гайки же имеют всего семь классов прочности, от 4 до 12. Цифра указывает наибольший класс прочности болта, с которым гайка может сопрягаться:
  • Классы прочности Гайки 4, 5, 6, 8, 9, 10, 12
  • Болты 3.6; 4.6; 4.8 5.6; 5.8 6.8 8.8 9.8 10.9 12.9



2. Нанесение обозначений классов прочности на крепёжные изделия

        Маркировке подлежат:

 2.1. Маркировка болтов и винтов

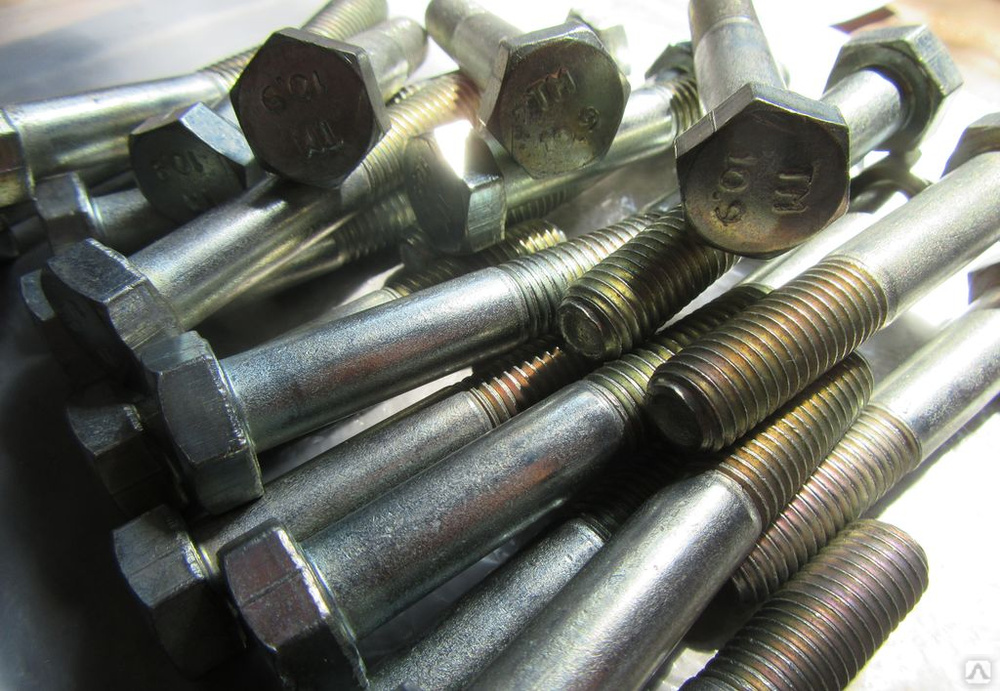

Чаще всего болты маркируются на торцевой поверхности головки, под клеймом завода-изготовителя. Цифры могут быть выпуклыми либо углублёнными. Иногда точку между цифрами не ставят, например 10.9 пишется как 109. Если обозначение подчёркнуто (вот так: 10.9 или 109 ), это означает, что болт изготовлен из низкоуглеродистой мартенситной стали. Некоторые заводы маркируют болты специальными символами – точкой и штрихом (циферблатная маркировка). Точка служит для ориентира и располагается на «12 часов», а положение одинарного или двойного штриха указывает на класс прочности: Если маркировка отсутствует, то болт имеет класс прочности 6.8 или ниже.

2.2. Маркировка шпилек  Как правило, шпильки маркируются на торце специальным углублённым знаком, который соответствует классу прочности:
 Знак   ●  +   ■    ▲
 Класс прочности 8. 8 9.8 10.9  12.9

2.3. Маркировка гаек  На гайки обычно знаки маркировки наносятся на торец аналогично болтам и винтам. Следует иметь в виду, что данная статья имеет ознакомительный характер и не является официальным информационным документом. Более подробную и точную информацию можно получить в следующих стандартах:

Класс прочности

Крепежные изделия являются одним из важнейших элементов в машиностроении. Выбирая крепеж, огромное внимание следует уделить  прочности. Прочность крепежных изделий  зависит от механических свойств материала и технологического процесса  результатом, которого является изменение первоначальных свойств материала. При изготовлении крепежа заданной прочности подбирается не только необходимый материал, но и задаются необходимые режимы термообработки.  Весь крепеж из углеродистой стали с наружной метрической резьбой (болты, винты, шпильки) делят на классы прочности:  3.6, 4.6, 4.8, 5.6, 5.8, 6.6, 6.8, 8.8, 9.8, 10.9, 12.9. Класс прочности обозначается двумя цифрами:

Первая соответствует 1/100 номинального значения временного сопротивления разрыву в Н/мм;

Вторая соответствует 1/10 отношения номинального значения предела текучести к временному сопротивлению в процентах;



Соответствие класса прочности маркам стали для болтов, винтов, шпилек:





Таблица 1

№ п/п

Класс прочности

Марка стали

1

3.6

Ст3кп, Ст3сп, Ст5кп, Ст5сп

2

4.6

Ст5кп, Ст.10

3

4. 8

Ст.10, Ст.10кп

4

5.6

Ст.35

5

5.8

Ст.10, Ст.10кп, Ст.20, Ст.20кп

6

6.6

Ст.35, Ст.45

7

6.8

Ст.20, Ст.20кп, Ст.35

8

8.8

Ст.35, Ст.45, Ст.35Х, Ст.38ХА, Ст.20Г2Р

9

9.8

Ст.35, Ст.35Х, Ст.45, Ст.38ХА, Ст.40Х, Ст.30ХГСА, Ст.35ХГСА, Ст.20Г2Р

10

10.9

Ст.35Х, Ст.38ХА, С.45, Ст.45Г, Ст.40Г2, Ст.40Х, Ст.40Х Селект, Ст.30ХГСА, Ст.35ХГСА,

11

12.9

Ст.30ХГСА, Ст.35ХГСА, Ст.40ХНМА

В таблице 1 указаны наиболее распространённые в метизном производстве марки сталей, но в нестандартных случаях при дополнительных требованиях к крепежу и по согласованию с заказчиком применяются другие марки стали.

Гайки:

Класс прочности для гаек из углеродистой стали обозначается одним числом и содержит  семь классов прочности: 4, 5, 6, 8, 9, 10, 12. Данное число обозначает 1/100 часть предела прочности болта, с которым в паре должна компоноваться гайка в резьбовом соединении.  Такое сочетание болта и гайки называется рекомендуемым и позволяет равномерно распределить нагрузку в резьбовом соединении. Гайка с классом прочности 8 должна компоноваться с болтами класс прочности, которых 8. 8 и выше.

Соответствие класса прочности маркам стали для гаек:



Таблица 2

№ п/п

Класс прочности

Марка стали

1

4

Ст3кп, Ст3сп, Ст.5, Ст.5кп, Ст.20

2

5

Ст.10, Ст.10кп, Ст.20, Ст.20кп

3

6

Ст.10, Ст.10кп, Ст.20, Ст.20кп, Ст.35, ст.45, ст.40Х

4

8

Ст.35, Ст.45, Ст.20Г2Р, Ст.40Х

5

9

Ст.35Х, Ст.38ХА, Ст.45, Ст.40Х

6

10

Ст.35Х, Ст.38ХА, Ст.45, Ст.40Х, Ст.30ХГСА, Ст.40ХНМА

7

12

Ст.30ХГСА, Ст.40ХНМА





Гайки низкие:



Гайки низкие шестигранные по большей части предназначены для препятствия отвинчиванию сопрягаемых гаек нормальной и увеличенной высоты. Они не несут силовой нагрузки и изготавливаются из низкоуглеродистых сталей. Класс прочности таких гаек обозначается двухзначным числом: 0 – обозначает, что гайка не предназначена для несения силовой нагрузки, вторая цифра 4 или 5 обозначает 1/100 часть нагрузки, при которой срывается резьба гайки.



Соответствие класса прочности маркам стали для низких гаек:



Таблица 3

№ п/п

Класс прочности

Марка стали

1

04

Ст.3, Ст.3кп, Ст.5, Ст.5кп

2

05

Ст.10, Ст.10кп



Правило подбора гаек к болтам заключается в сохранении целостности резьбы гайки, навинченной на болт, при приложении пробной испытательной нагрузки - попросту говоря, при испытаниях гайку не должно "сорвать" от испытательной нагрузки для выбранного болта.

При подборе классов прочности болтов и гаек, сопрягаемых в резьбовом соединении, можно использовать следующую таблицу:

Таблица 4

№ п/п

Класс прочности гайки

Сопрягаемые болты

Класс прочности

Диаметр резьбы

1

4

3.6; 4.6; 4.8

до М16

2

5



3. 6; 4.6; 4,8

свыше M16

5.6; 5.8

до М48

3

6

4.6; 4.8; 5.6; 5.8; 6.6; 6.8

до М48

4

8

8.8

до М48

5

9

8.8

от М16 до М48

9.8

до M16

6

10

10.9

до М48

7

12

12.9

до М48















Классы прочности метизов, болтов и гаек

В данном материале рассматриваются основные классы прочности метизов, определения и классификация, классы прочности гаек.

Для надежности строительной конструкции необходимо выбирать прочный крепеж

Класс прочности определяет механические свойства крепежных деталей из стали. В зависимости от использования крепежа в разных конструкциях – в малонагруженных соединениях до габаритных машин и других механизмов.

Что же такое прочность и как она влияет на назначение крепежа?

Существует 11 классов прочности: 3.6; 4.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9.

Первая цифра означает 1/100 номинальной величины предела прочности на разрыв, то есть под какой нагрузкой может произойти разрушение или разрыв крепежного соединения.

Вторая цифра - это отношение предела прочности, умноженного на 10, в процентах. Это очень важное значение, так как она обозначает максимальную рабочую нагрузку болта, при превышении которой происходит деформация которая необратима.

Но кроме прочности материала немаловажно учитывать такие свойства как твердость, упругость, вязкость и пластичность.

Более пластичный материал может обойти предел своей прочности и не разрушится.

В зависимости от класса прочности крепежные изделия изготавливают из различных марок стали:

  • 4.8 - изготавливают из стали марок 10, 20;
  • 8.8 – изготавливают из стали марок 35, 20Г2Р, 40Х с последующей закалкой. Например, Болт DIN 933, класс прочности 8.8;
  • 10.9 – изготавливают из стали 20Г2Р, 40Х, 30Х3МФ.

Классы прочности гаек

Прочность гаек тоже имеет немаловажное значение. Гайки имеют такие классы прочности как: 4; 5; 6; 8; 10; 12. При чем они имеют только одно число, в отличии от прочности саморезов. Разрушение гайки не так легко заметить. Срыв резьбы гайки происходит постепенно, его очень трудно обнаружить, поэтому имеется опасность наличия в соединениях частично разрушенных крепежных изделий.

На нашем сайте представлены все виды высокопрочного крепежа в этом разделе.

Классы прочности

Основные требования к механическим свойствам метрических крепежных изделий в РФ изложены в ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия», в ГОСТ 1759.4-87 «Болты, винты, шпильки. Механические свойства и методы испытаний» и в ГОСТ 1759.5-87 «Гайки. Механические свойства и методы испытаний».

В указанных нормативных документах вводится понятие «класс прочности» и устанавливается система обозначений классов прочности болтов, винтов, шпилек и гаек.

В соответствие с ГОСТ 1759.4-87 для болтов, винтов и шпилек, установлены следующие классы прочности — 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9.

Классы прочности гаек в соответствие с ГОСТ 1759.5-87 установлены в следующем порядке:

  • А) 4; 5; 6; 8; 9; 10; 12 — для гаек с высотой ≥ 0,8d , где d — наружный диаметр резьбы гайки.

Цифра указывает наибольший класс прочности болтов, с которым могут сопрягаться данные гайки в соединении.

Пример 3: Гайка М24 кл.пр.6 σB. (Rm)= 6х100=600МПа, может быть использована в соединении с болтами пр. 4.8, 5.8.

  • Б) 04; 05 — для гаек с высотой ≥ 0,5 d и <0,8 d , где d — наружный диаметр резьбы гайки.

Класс прочности гаек (низкие) обозначен комбинацией двух цифр, где вторая, умноженная на 100 (×100) соответствует номинальному напряжению от пробной нагрузки при испытаниях, а первая указывает на то, что нагрузочная способность соединения данной гайки с болтом ниже, чем у гаек, указанных в п. А.

  • В) Гайки с высотой < 0,5 d, где d — наружный диаметр резьбы гайки.

В группу включены гайки, используемые для легких соединений без установленных требований к нагрузочной способности соединений. Идентификация: указывается номер, составляющий 1/10 от минимальной твердости согласно испытанию на твердость по методу Виккерса.

Сведения о марках и классах крепежных изделий


Технические данные крепежа | Общие сведения о серии Введение

Многие крепежные детали (винты и т. Д.), Особенно небольших размеров, обычно не классифицируются - их прочность не указывается. Однако большие размеры и приспособления для специальных целей производятся с учетом определенных требований к прочности. Дюймовые застежки - обычно используемые в Северной Америке - будут иметь класс или рейтинг ASTM. Класс свойства (часто просто «класс») определяет метрические крепежи.Специальная маркировка на головках винтов и гаек указывает марку крепежа. Замените застежку с классом качества на такой же или более высокий (не заменяйте крепеж с 8-го класса на 5-й или 2-й уровень). В случае сомнений обратитесь за помощью к профессионалу. В таблице ниже приведены некоторые из наиболее распространенных марок и классов, доступных на сайте Fastener Mart .

Болты
Таблица 1. Распространенные марки крепежа и классы прочности.
Марка / Класс Прочность
Гайки класса А Прочность превышает 2 балла.
ASTM A325 соответствуют стандартам ASTM A325 Тип 1 для соединений конструкционной стали.
Гайки класса B Прочность аналогична 5 классу.
Класс B7 Резьбовой
Шпилька и стержень
То же, что и Grade 5. Используется с гайками Grade 2H и Grade C.
Гайки класса C Прочность превышает класс 5. Используется с термообработанными стальными крепежными изделиями средней прочности, такими как конструкционные болты ASTM A325.
Гайки класса G Прочность аналогична классу 8. Используется с конструкционными болтами ASTM A325.
2 класс Низкая прочность.
Гайки класса 2H Прочность аналогична классу 5. Используется с конструкционными болтами ASTM A325.
Марка 5 Средняя прочность.
марка 8 Высокая прочность.
Метрический класс 4 Аналогично 2-му классу.
Метрический класс 8,8 Аналогичен 5-му классу.
Метрический класс 10.9 Аналогично 8-му классу.
Метрический класс 12.9 Самый высокий метрический класс прочности, превосходит 8-й класс.

Поскольку существует очень много разных марок и все крепежные детали выглядят примерно одинаково, для идентификации маркируются классы прочности среднеуглеродистой и легированной стали. Болты и винты также имеют маркировку, позволяющую идентифицировать производителя.Если прочность важна, убедитесь, что присутствуют маркировка марки и производителя.

Рис. 1. Маркировка головки класса SAE.
Класс 2 по SAE
SAE, класс 5
SAE, класс 8

Винты имеют маркировку на верхней части головок, за исключением небольших (менее 1/4 дюйма) крепежных деталей с прорезями и утопленными головками, где недостаточно места для маркировки головок.Голова без отметок - это 2-я степень, голова с 3 линиями, разнесенными на 120 градусов, - это 5-я степень, а 6 линий, разнесенных с интервалом в 60 градусов, - 8-я степень.

Гайки

имеют несколько различных маркировок - см. Идентификационные знаки для шестигранных и толстых шестигранных гаек ниже.

Для получения информации о других классах и классах свойств см. Эти справочные таблицы…

Не забудьте посетить наш раздел «Технические данные по крепежным изделиям» для получения дополнительной информации.

Технические данные крепежа | Общие сведения о серии Введение

требований к силе по классам

Требования к силе по классам

Предел текучести или предел рабочей нагрузки - это величина напряжения, которую материал может выдержать без остаточной деформации.

Предел прочности на разрыв - это максимальное осевое напряжение, которое может выдержать материал перед разрушением.

Все измерения прочности указаны в фунтах на квадратный дюйм (ksi). Чтобы найти фактический вес, который может выдержать болт, вам нужно будет умножить его на площадь поперечного сечения болта. 1 тыс. Фунтов на кв. Дюйм = 1000 фунтов на кв. Дюйм

Болты / головки SAE

SAE J429

Марка Материал Диапазон размеров Урожайность (тыс. Фунтов на кв. Дюйм) Растяжение (тыс. Фунтов на квадратный дюйм) Твердость
2 класс Углеродистая сталь 1/4 - 3/4 (7/8 - 1 1/2) 57 (36) 74 (60) B80-B100
Марка 5 Углеродистая сталь 1/4 - 1 (1 1/8 - 1 1/2) 92 (81) 120 (105) C25-C34
марка 8 Легированная сталь 1/4 - 1 1/2 130 150 C33-C39
Розетки Легированная сталь 162 (153) 180 (170) C38-C45

Обычные марки нержавеющей стали

Другие классы

Марка Материал Диапазон размеров Урожайность (тыс. Фунтов на кв. Дюйм) Растяжение (тыс. Фунтов на квадратный дюйм) Твердость
304 S / S 304 1/4 - 1 1/2 40 85–150 B85-B95
316 нержавеющая сталь 316 1/4 - 1 1/2 40 85-140 B85-B95

ASTM

Марка Материал Диапазон размеров Урожайность (тыс. Фунтов на кв. Дюйм) Растяжение (тыс. Фунтов на квадратный дюйм) Твердость
A307 GR A Углеродистая сталь 1/4 - 4 60 B69-B100
A307 GR B Углеродистая сталь 1/4 - 4 60–100 B69-B95
F1554 ГР 36 Углеродистая сталь 1/4 - 4 36 58-80
F1554 ГР 55 Углеродистая сталь 1/4 - 4 55 75-95
F1554 ГР 105 Углеродистая сталь 1/4 - 3 105 125–150
A193 / A320 B8 S / S 304 30 75 B96
A193 / A320 B8M нержавеющая сталь 316 30 75 B96
A193 B7 Легированная сталь 1/4 - 2 1/2 (2 5/8 - 4) 105 (95) 125 (115) C35
A325 Углеродистая сталь 1 / 2-1 (1 1/8 - 1 1/2) 92 (81) 120 (105) C24-C35
A449 Углеродистая сталь 1/4 - 1 (1 1/8 - 1 1/2) 92 (81) 120 (105) C25-C34
A490 Легированная сталь 1/2 - 1 1/2 130 150-173 C33-C38

Метрическая система

Марка Материал Урожайность (тыс. Фунтов на кв. Дюйм) Растяжение (тыс. Фунтов на квадратный дюйм) Твердость
4.6 Низкоуглеродистая сталь 35 58 B67-B95
5,8 Низкоуглеродистая сталь 60 75 B82-B95
8,8 Среднеуглеродистая сталь 92 120 C22-C34
10,9 Легированная сталь 136 150 C32-C39
12.9 Легированная сталь 159 176 C39-C44

Силовые тренировки: подойдут ли дети?

Силовые тренировки: подойдет ли детям?

Силовые тренировки предлагают детям много преимуществ, но есть важные предостережения, о которых следует помнить. Вот что вам нужно знать о силовых тренировках среди молодежи.

Персонал клиники Мэйо

Силовые тренировки для детей? Вы делаете ставку! При правильном применении он дает много преимуществ молодым спортсменам.Силовые тренировки - хорошая идея даже для детей, которые просто хотят выглядеть и чувствовать себя лучше. Фактически, эта форма упражнений может направить вашего ребенка на жизненный путь к лучшему здоровью и хорошей физической форме.

Силовые тренировки, не тяжелая атлетика

Не путайте силовые тренировки с тяжелой атлетикой, бодибилдингом или пауэрлифтингом. Попытка нарастить большие мускулы может вызвать слишком большую нагрузку на молодые мускулы, сухожилия и участки хряща, которые еще не превратились в кости (пластины роста), особенно когда правильная техника принесена в жертву поднятию большего количества веса.

Для детей лучше всего подходят легкое сопротивление и контролируемые движения - с особым упором на правильную технику и безопасность. Ваш ребенок может выполнять множество силовых тренировок с собственным весом или с недорогими трубками с отягощениями. Другими вариантами являются свободный вес и вес машины.

Каковы преимущества силовых тренировок для детей?

При правильном выполнении силовая тренировка может:

  • Увеличьте мышечную силу и выносливость вашего ребенка
  • Помогите защитить мышцы и суставы вашего ребенка от спортивных травм
  • Помогите улучшить успеваемость вашего ребенка практически в любом виде спорта, от танцев и фигурного катания до футбола и футбола
  • Разработайте правильные техники, которые ваш ребенок сможет использовать по мере взросления

Имейте в виду, что силовые тренировки предназначены не только для спортсменов.Даже если ваш ребенок не интересуется спортом, силовые тренировки могут:

  • Укрепите кости вашего ребенка
  • Способствуют поддержанию здорового артериального давления и уровня холестерина
  • Помогите своему ребенку поддерживать здоровый вес
  • Повысьте уверенность и самооценку вашего ребенка

Когда ребенок может начать силовые тренировки?

В детстве дети улучшают свое телесное восприятие, контроль и равновесие посредством активных игр. Однако уже в возрасте 7 или 8 лет силовые тренировки могут стать ценной частью общего плана физической подготовки - до тех пор, пока ребенок достаточно зрел, чтобы следовать указаниям и способен практиковать правильную технику и форму.

Министерство здравоохранения и социальных служб рекомендует детям школьного возраста уделять ежедневной активности 60 минут или более. В рамках этой деятельности рекомендуются упражнения для укрепления мышц и костей не менее трех дней в неделю.

Если ваш ребенок проявляет интерес к силовым тренировкам, напомните ему или ей, что силовые тренировки предназначены для увеличения мышечной силы и выносливости. Набирать вес - это совсем другое дело, и его безопаснее всего делать после подросткового возраста, когда кости вашего ребенка перестают расти.

Вы также можете проконсультироваться с лечащим врачом для получения разрешения на начало программы силовых тренировок, особенно если у вашего ребенка есть известные или предполагаемые проблемы со здоровьем, такие как сердечное заболевание, высокое кровяное давление или судорожное расстройство.

Как лучше всего начать программу силовых тренировок для детей?

Программа силовых тренировок ребенка не обязательно является уменьшенной версией того, что сделал бы взрослый. Помните об этих общих принципах:

  • Проконсультируйтесь со специалистом. Начните с тренера или личного тренера, имеющего опыт проведения силовых тренировок среди молодежи. Тренер или тренер может составить безопасную и эффективную программу силовых тренировок с учетом возраста, роста, навыков и спортивных интересов вашего ребенка. Или запишите своего ребенка в класс силовой тренировки, предназначенный для детей.
  • Разогреть и остыть. Поощряйте ребенка начинать каждое занятие силовой тренировкой с 5–10 минут легких аэробных упражнений, таких как ходьба, бег на месте или прыжки со скакалкой.Это согревает мышцы и подготавливает их к более активной деятельности. Также неплохо было бы сделать легкую растяжку после каждого сеанса.
  • Держите свет. Дети могут безопасно поднимать тяжести взрослого размера, если они достаточно легкие. В большинстве случаев достаточно одного-двух подходов по 12-15 повторений. Сопротивление не обязательно должно исходить от веса. Другими эффективными вариантами являются упражнения с отягощениями и упражнения с собственным весом, такие как отжимания.
  • Подчеркните правильную технику. Форма и техника важнее, чем вес, который поднимает ваш ребенок. По мере взросления ваш ребенок может постепенно увеличивать сопротивление или количество повторений.
  • Наблюдать. Не позволяйте ребенку делать это одному. Важен надзор со стороны взрослых со стороны того, кто знает правильную технику силовых тренировок.
  • Отдых между тренировками. Убедитесь, что ваш ребенок отдыхает хотя бы один полный день между тренировками каждой конкретной группы мышц.
  • Пусть это будет весело. Помогите ребенку изменить распорядок дня, чтобы не скучать.

Результаты не появятся в одночасье. Однако со временем ваш ребенок заметит разницу в мышечной силе и выносливости.

20 июня 2020 г. Показать ссылки
  1. Рекомендации по физической активности для американцев. 2-е изд. Министерство здравоохранения и социальных служб США. https://health.gov/paguidelines/second-edition. Проверено 19 ноября 2019 г.
  2. Zwolski C, et al.Тренировка с отягощениями среди молодежи: закладывает фундамент для профилактики травм и повышения физической грамотности. Спортивное здоровье. 2017; DOI: 10,1177 / 1941738117704153.
  3. Совет по спортивной медицине и фитнесу Американской академии педиатрии. Силовые тренировки детей и подростков. Педиатрия. 2008; DOI: 10.1542 / peds.2007-3790. Подтверждено в декабре 2016 г.
  4. Vehrs PR. Физическая активность и силовые тренировки у детей и подростков: обзор. https://www.uptodate.com/contents/search. По состоянию на ноябрь.19, 2019.
  5. Drenowatz C, et al. Тренировки с отягощениями у молодежи - Преимущества и характеристики. Журнал биомедицины. 2018; DOI: 10.7150 / jbm.25035.
  6. Ларсен MN, et al. Положительное влияние на минерализацию костей и мышечную форму после 10 месяцев интенсивных школьных физических тренировок для детей в возрасте 8-10 лет: рандомизированное контролируемое исследование FIT FIRST. Британский журнал спортивной медицины. 2018; DOI: 10.1136 / bjsports-2016-096219.
  7. Ларсен MN, et al. Сердечно-сосудистая адаптация после 10 месяцев интенсивных занятий физкультурой в школе у ​​детей 8-10 лет.Скандинавский журнал медицины и науки о спорте. 2018; DOI: 10.1111 / смс.13253.
  8. Молодежная силовая тренировка. Американский колледж спортивной медицины. https://www.acsm.org/docs/default-source/files-for-resource-library/smb-youth-strength-training.pdf?sfvrsn=85a44429_2. По состоянию на 20 ноября 2019 г.
Узнать больше Подробно

Продукция и услуги

  1. Информационный бюллетень: Письмо о здоровье клиники Мэйо - цифровое издание
  2. Книга: Книга здоровья семьи клиники Мэйо, 5-е издание

.

Идентификаторы марки / прочности головки болта

Обычно марку или прочность болта можно определить по маркировке на его головке. Английские болты (U.S.S. или S.A.E) классифицируются по классам от 2 до 8, где степень соответствует прочности в дюймах. Чем выше класс, тем крепче болт. Английские болты имеют радиальные линии на головке для обозначения класса прочности или класса прочности. Количество линий на головке болта на 2 меньше фактического уклона.Так, например, болт класса 5 будет иметь только 3 радиальные линии на головке. Болт класса 8 будет иметь 6 радиальных линий на головке. Метрические болты немного более прямолинейны, обычно номер их класса прочности выбит прямо на головке болта. На лицевой стороне некоторых метрических гаек нанесен номер класса прочности. На схеме ниже показаны примеры маркировки английских и метрических болтов и гаек.

1. Английский болт, степень 2


2. Английский болт
, степень 5 3. Английский болт
, степень 7. 4.Английский болт 8 класса
5. Метрическая гайка
, класс 9 6. Метрический болт класса 4.6
7. Метрический болт, класс 4.8,
8. Метрический болт класса 5.8

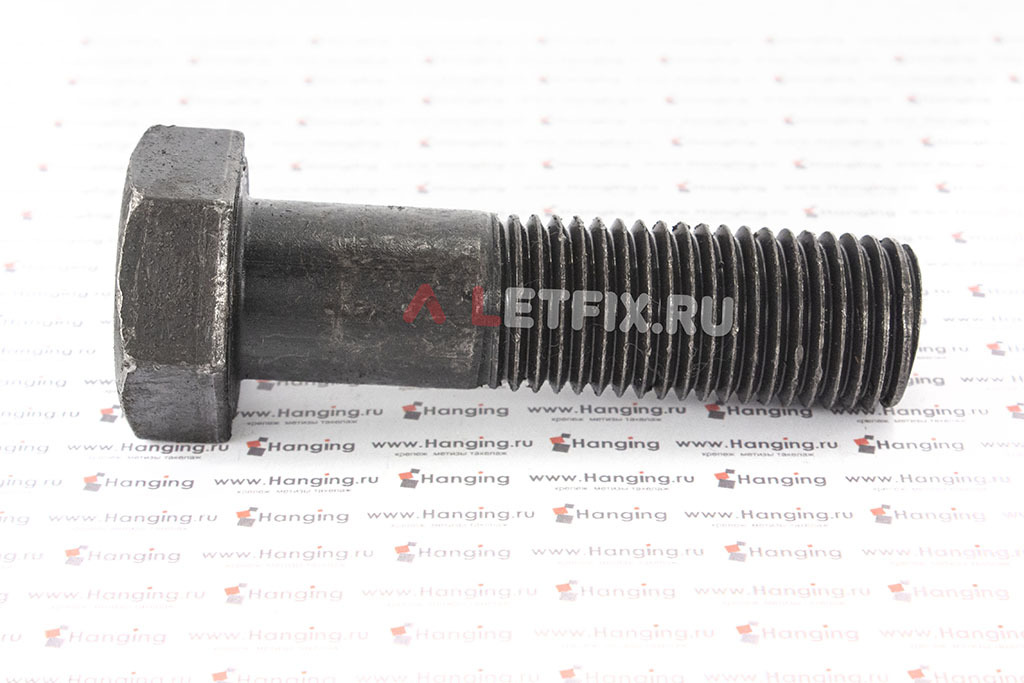

9. Метрический болт класса 8.8
10. Метрический болт класса 9.8
11. Метрический болт класса 10.8.

Болты США (на английском языке)
Марка и материал Диапазон номинальных размеров (дюймы) Испытательная нагрузка (фунт / кв. Дюйм) Мин.Предел текучести (psi) Мин. Прочность на растяжение (psi)
Класс 2 - Низко- или среднеуглеродистая сталь 1/4 "- 3/4" 55000 57000 74000
3-4 дюйма - 1-1 / 2 дюйма 33,000 36,000 60,000
Марка 5 - Среднеуглеродистая сталь, закаленная и отпущенная 1/4 "- 1" 85000 92000 120 000
1 "- 1-1 / 2" 74 000 81 000 105 000
Марка 8 - Среднеуглеродистая легированная сталь, закаленная и отпущенная 1/4 "- 1-1 / 2" 120 000 130 000 150 000
Марка A325 - Углеродистая или легированная сталь с бором или без него 1/2 "- 1-1 / 2" 85000 92000 120 000
18-8 Нержавеющая сталь - сплав 17-19% хрома и 8-13% никеля До 1 дюйма 20 000 Минимум
65 000 Типичный
65 000 Минимум
100 000–150 000
Типичный
Болты с метрической резьбой
Класс и материал Диапазон номинальных размеров (мм) Испытательная нагрузка (МПа) Мин.Предел текучести (МПа) Мин. Предел прочности на разрыв (МПа)
Класс 8.8 - Среднеуглеродистая сталь, закаленная и отпущенная До 16 мм580 640 800
16-72 мм 600 660830
Класс 10.9 - Легированная сталь, закаленная и отпущенная 5-100 мм 830 940 1040
Класс 12.9 - Легированная сталь, закаленная и отпущенная 16-100 мм 970 1100 1220
A-2 Нержавеющая сталь - сплав 17-19% хрома и 8-13% никеля До 20 мм 210 Минимум
450 Типичный
500 Минимум
700 Типичный

Испытательная нагрузка - это осевая растягивающая нагрузка, которую изделие должно выдержать без каких-либо доказательств остаточного схватывания.

Предел текучести - это максимальная нагрузка, при которой материал демонстрирует определенную остаточную деформацию.

Прочность на растяжение - это максимальная нагрузка при растяжении (растяжении), которую материал может выдержать до разрушения или разрушения.

1 МПа = 145 фунтов / дюйм²

Болты

США - Прочность на растяжение и испытательные нагрузки

Болты США - Прочность на растяжение и испытательные нагрузки

Engineering ToolBox - ресурсы, инструменты и основная информация для проектирования и проектирования технических приложений!

- поиск - самый эффективный способ навигации по Engineering ToolBox!

Прочность на растяжение и испытательные нагрузки Болты SAE

  • Испытательная нагрузка - максимальная сила растяжения, которая может быть приложена к болту, не приводящая к пластической деформации
  • Усилие зажима - равно 75% от испытательной нагрузки

Болты США - крупная резьба

Испытательная нагрузка
Нагрузка зажима

Болты США - мелкая резьба

Испытательная нагрузка
Нагрузка зажима
  • Класс 2 - Низкоуглеродистая сталь - до 3/4 дюйма испытательная нагрузка 55000 фунтов на квадратный дюйм, минимальная прочность на растяжение 74000 фунтов на квадратный дюйм - 3/4 дюйма - 1/1/2 дюйма испытательная нагрузка 33000 фунтов на квадратный дюйм, минимальная прочность на разрыв 66000 фунтов на квадратный дюйм
  • Класс 5 - Среднеуглеродистая сталь, закаленная и отпущенная - до 1 Пробная нагрузка 85000 фунтов на квадратный дюйм - 1 дюйм - 1/1/2 дюйма Контрольная нагрузка 74000 фунтов на квадратный дюйм, минимальная прочность на растяжение 105000 фунтов на квадратный дюйм
  • Класс 8 - Среднеуглеродистая легированная сталь, закаленная и отпущенная - испытательная нагрузка до 1 1/2 дюйма 120000 фунтов на квадратный дюйм, минимум десятки Прочность на разрыв 150000 фунтов на квадратный дюйм
  • Lamalloy - Среднеуглеродистая легированная сталь, закаленная и отпущенная - испытательная нагрузка до 1 1/2 дюйма 145000 фунтов на квадратный дюйм, минимальная прочность на растяжение 180000 фунтов на квадратный дюйм
  • 1 фунт на квадратный дюйм = 6.9 кПа

Связанные темы

Связанные документы

Поиск по тегам

  • ru: американские болты растягивающая нагрузка

Поиск в Engineering ToolBox

- поиск - самый эффективный способ навигации по Engineering ToolBox!

Перевести эту страницу на

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве хранятся только письма и ответы.Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения - из-за ограничений браузера - будут отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочтите AddThis Privacy для получения дополнительной информации.

Цитирование

Эту страницу можно цитировать как

  • Engineering ToolBox, (2018). Болты США - предел прочности на разрыв и испытательные нагрузки . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/us-bolts-tensile-proof-load-d_2066.html [день доступа в месяц, год].

Изменить дату доступа.

. .

закрыть

Научный онлайн-калькулятор

3 24

.

8 основных силовых тренировочных упражнений

Силовые упражнения разработаны так, чтобы задействовать ваши основные группы мышц, оказывая сопротивление основным мышцам, на которые вы пытаетесь воздействовать. Важно и также рекомендуется использовать правильное сопротивление и вес, которые будут задействовать выбранные вами группы мышц, в конечном итоге заставляя их утомляться.

Вы можете сделать это с несколькими повторениями от 6 до 20 в зависимости от веса и / или сопротивления, которое вы используете.Новички обычно начинают с 6-8 упражнений, которые сосредоточены на основных группах мышц. Вы также захотите начать выполнять силовые упражнения не реже 2–3 раз в неделю, продолжая наращивать силу и выносливость. Со временем вы начнете поднимать больше веса за большее количество повторений, и ваше тело естественным образом станет тоньше и сильнее.

Интересно, что если вы еще не пробовали заниматься йогой, вы увидите, что классы силовой йоги, такие как в Bulldog Online, предлагают фантастические силовые упражнения с использованием веса тела 💪🏽.Вы также получите бонус в виде отличной кардиотренировки и растяжки. Подробнее об этом ниже…

Вот несколько отличных упражнений для силовых тренировок

1) Доска

Планка - хорошее стандартное упражнение, которое можно включить в любой режим тренировки. Это упражнение известно как основное упражнение, но оно так же полезно для силовых тренировок, потому что у него есть физическая сила (в вашем корпусе, руках и ногах), чтобы держать себя в руках. Если вам комфортно использовать традиционные планки, вы можете попробовать сделать их вариации, чтобы улучшить свою силу и стабильность в повседневной тренировке.

Некоторые распространенные варианты планки включают боковую планку, планку с подъемом ног и планку для предплечий.

Поза планки укрепляет ядро ​​и помогает тонизировать верхнюю часть тела

Как сделать доску…

Стандартная планка - это положение «вверх» в отжиманиях. С прямой спиной держитесь прямо, ноги (ноги прямые) и руки (руки прямые).

Потяните пупок к позвоночнику, чтобы задействовать ядро!

Незначительное изменение (на фото вверху)

Чтобы сделать его еще жестче, вы можете попробовать согнуть руки и прижать локти к бокам.

Это сложно, но в то же время поможет укрепить ваши плечи и руки.

2) Приседания

Приседания - еще одно упражнение в нашей группе силовых тренировок. Как и с планкой, вы можете выполнять различные варианты приседаний, в том числе добавлять свободные веса, приседать глубже или двигаться медленнее, чтобы задействовать мышцы.

Эти вариации могут помочь увеличить вашу силу с помощью упражнений.

Практические инструкции: Приседайте…

Начните в положении стоя, ноги на ширине плеч и руки по бокам.Согните ноги в коленях и бедрах, чтобы опустить туловище к земле, сохраняя при этом прямую спину. Когда вы опускаетесь, поднимите руки перед собой так, чтобы они были параллельны земле. Вернитесь в положение стоя, опустив руки вниз.

Вы сделали одно приседание!

Теперь повторите и попробуйте сделать 20 повторений. Если поначалу не получается, ничего страшного. Со временем вы продолжаете наращивать основные мышцы ног.

Просто продолжай. Постарайтесь приспособить эти тренировки, когда сможете, в течение дня.

Незначительное изменение (на фото вверху)

Чтобы сделать тренировку еще более сложной, добавьте полосу сопротивления.

Просто встаньте на одну сторону обеими ногами и оттолкнитесь другой стороной, чтобы оставаться устойчивым и контролируемым.

Статья по теме - Тренировки йоги с эспандерами

3) Тяга в наклоне

Тяга в наклоне задействует мышцы верхней части тела при поднятии тяжестей, но также требует, чтобы вы задействовали мышцы кора и ног, чтобы оставаться в стабильном положении во время упражнения.

Одним из преимуществ этого упражнения является то, что вы можете увеличить свою силу, используя в упражнении более высокий свободный вес.

Практические инструкции: Сделайте тягу в наклоне.

Встаньте в положение стоя, ноги примерно на ширине плеч, а руки опущены по бокам.

В каждой руке должен быть по одному свободному весу. Слегка согните ноги в коленях и наклоните туловище вперед, сохраняя спину прямой, пока она не станет параллельной земле, а руки все еще свисают к земле.

Согните обе руки в локтях и поднесите руки к плечам, прижимая локти к телу, затем снова выпрямите руки. Это одно повторение.

Незначительное изменение (на фото вверху)

Можно использовать скамейку или стул.

С отягощением в правой руке положите левое колено на скамью и наклонитесь так, чтобы наклониться вперед.

Начните с вытянутой правой руки, затем отведите руку назад так, чтобы локоть прижался к вашей стороне, перенося вес на правую часть груди.

Медленно отпустите и повторите.

Сделайте это примерно 20-30 раз в зависимости от вашего веса. Попробуйте сделать примерно 3 подхода, чтобы по-настоящему гореть руки, плечи и спина.

4) Подтягивание

Подтягивания - это упражнение с собственным весом, которое задействует все ваше тело для достижения успеха.

Никакого реального снаряжения не требуется, кроме перекладины для подтягивания, что делает его хорошим упражнением, которое можно выполнять практически где угодно.

Вы также можете использовать различные варианты подтягивания для дальнейшей тренировки, например, добавление веса на лодыжки, изменение положения руки / руки или увеличение скорости и количества повторений.

Практическое руководство: Сделайте подтягивание.

Начните с подвешивания на перекладине с прямыми руками.

Подтянитесь руками к перекладине, пока ваша голова не окажется над перекладиной, затем снова опустите тело, пока руки не станут прямыми.

Это одно подтягивание.

Незначительное изменение (на фото вверху справа)

Вместо использования сплошной перекладины вы можете заменить эту устойчивость двумя отдельными кольцами или ремнями, чтобы добавить дополнительный импульс тренировкам.

Это когда вы будете готовы перейти на следующий уровень в вашей программе сложных тренировок.

5) Становая тяга

Становая тяга - отличное силовое упражнение, которое прорабатывает мышцы спины.

Так как это упражнение по поднятию тяжестей, вы можете увеличивать свою силу, периодически прибавляя вес.

Просто убедитесь, что вы начинаете медленно, и было бы неплохо, если бы рядом был кто-то, кто бы вас заметил, особенно если вы новичок в становой тяге.

Практическое руководство: Сделайте становую тягу.

Встаньте за штангу, ноги на ширине плеч. Согните бедра и колени, чтобы опустить туловище к штанге.

Возьмитесь за штангу, держа руки прямыми, и вытолкните ягодицу так, чтобы туловище было почти параллельно полу.

Оттолкнитесь пятками и встаньте прямо, держите руки прямыми и держите штангу близко к ногам, когда вы ее поднимаете.

Подержав штангу в этом положении в течение нескольких секунд, медленно опустите ее на пол так же, как вы наклонились, чтобы поднять ее.

Это одна репутация.

6) Мостик

Мостик - хороший способ укрепить нижнюю половину тела, а также укрепить корпус.Вы увидите позу бриджа на многих наших онлайн-уроках йоги. Вы можете добавлять вариации, чтобы сделать мост более сложным, например, поднимать ногу в положении моста.

Практическое руководство: Сделайте мост.

Начните с того, что лягте на спину и поставьте ступни на пол (колени согнуты).

Поднимите бедра, удерживая ступни на месте, пока бедра и туловище не будут на одной линии, а бедра не станут прямыми.

Держите руки на полу, чтобы сохранять устойчивость.Медленно опустите бедра на пол.

Это одна репутация!

7) Сгибание рук от бицепса до жима от плеч

Сгибание бицепса до жима плечом - это упражнение, в котором используются свободные веса для укрепления бицепсов и плеч.

Поскольку в нем используются свободные веса, вы можете усложнить задачу, используя более тяжелые веса, больше повторений или дольше удерживая позиции.

Практическое руководство: Сгибайте бицепс, чтобы усилить пресс.

Встаньте, расставив ступни примерно на ширине плеч и свесив руки (со свободным весом) по бокам. Согните руки в локтях, положив руки на плечи.

Это сгибание рук на бицепс.

Из этого положения выпрямите руки, чтобы поднять руки над головой.

Медленно опустите руки к плечам, затем выпрямите локти, чтобы руки снова были по бокам.

Это одна репутация.

Занятия йогой включают в себя множество различных упражнений для развития силы

8) Занятия йогой

Вы можете быть удивлены, узнав, что занятия йогой (включая онлайн-йогу) полны как гибких, так и силовых упражнений (не говоря уже о кардио!)

И некоторые классы йоги включают в себя полосы сопротивления, чтобы улучшить аспекты силовой тренировки в классе.

С йогой у вас есть масса вариантов.Вы можете попробовать более распространенные занятия йогой с медленным потоком или даже изучить более кардио-ориентированные занятия йогой, в которых используются ленты сопротивления.

Увеличьте свои силы для достижения целей здоровья и хорошего самочувствия из любого места, даже попробовав йогу дома.

Ознакомьтесь с этими советами, которые помогут вам начать свое путешествие по онлайн-тренировкам по йоге.

Итак, вы видите, что есть много способов укрепить силу

Включая попытки бесплатных тренировок по йоге

8 советов по безопасным и эффективным силовым тренировкам

Сильные мышцы важны для здоровья тела.Один из способов поддерживать мышцы в форме - это силовые тренировки. Но неправильное выполнение упражнений для укрепления мышц может принести больше вреда, чем пользы. Вот несколько рекомендаций, которые помогут вам избежать травм и не сбиться с курса.

  1. Всегда правильно прогревайтесь и охлаждайте.
  2. Используйте правильную форму, чтобы избежать травм и максимизировать прибыль. Вы можете научиться хорошей форме на занятиях или индивидуальных занятиях с сертифицированным специалистом по упражнениям.
  3. Выдохните, когда вы поднимаетесь или толкаете; вдохните, медленно снимая нагрузку или вес.Никогда не задерживайте дыхание при напряжении. Это действие, называемое маневром Вальсальвы, может временно значительно повысить кровяное давление и может быть опасным для людей с сердечно-сосудистыми заболеваниями.
  4. Не блокируйте суставы; всегда оставляйте небольшой изгиб в коленях и локтях при выпрямлении ног и рук.
  5. Не стоит так стремиться к результатам, чтобы не навредить себе, слишком долго тренируясь или выбрав слишком большой вес. И помните, что между силовыми тренировками важно давать мышцам отдых не менее 48 часов.
  6. Если вы заболели, дайте себе один или два выходных после выздоровления. Если вы какое-то время болели, возможно, вам придется использовать более легкие веса или меньшее сопротивление при первом возобновлении тренировки.
  7. Упражнения для силовых тренировок не должны вызывать боли во время их выполнения. Если упражнение или движение вызывают сильную боль, прекратите их выполнять! Выполняя упражнение, придерживайтесь комфортного диапазона движений. Со временем постарайтесь постепенно расширять этот диапазон.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
