Класс прочности болтов и гаек: Механические свойства болтов и гаек различного класса прочности

alexxlab | 12.08.2022 | 0 | Разное

Болты классов прочности 6.6, 5.6, 4.6 по ГОСТ.

Завод металлоконструкций и метизов Спецмашметиз более 12 лет производит болты классов прочности 6.6, 5.6, 4.6 с нормированной ударной вязкостью и высокой пластичностью следующих типоразмеров:

  • Болты М12-М48 класса прочности 6.6 из стали 40Х
  • Болты М52-М64 класса прочности 6.6 из сталей 40ХН, 40ХН2МА
  • Болты М12-М48 класса прочности 5.6 из сталей 40Х, 09Г2С, 35
  • Болты М12-М48 класса прочности 4.6 из стали 09Г2С, 35, 20

* возможно изготовление из иных марок стали


Примеры условного обозначения болтов классов прочности 6.6 и 5.6:

Болт 2М20х120.66 ГОСТ 7798-70 – болт М20 по ГОСТ 7798-70 исполнения 2 (с отверстием под шплинт) длиной стержня 120 мм класса прочности 6.6 из стали по выбору производителя;

Болт М42х240.56.09Г2С ГОСТ 7805-70 – болт М42 по ГОСТ 7805-70 длиной стержня 240 мм класса прочности 5. 6 из стали 09Г2С.

Стоит отметить, что в условном обозначении крепежа согласно ГОСТ 1759.0-87 цифры класса прочности записывают без разделительной точки.

Сортамент размеров болтов классов 6.6, 5.6 и 4.6 определен стандартами и чертежами:



ГОСТ 7798-70

ГОСТ 10602-94

ГОСТ 15591-70

ГОСТ 7811-70

ГОСТ Р 52644-2006

ОСТ 26-2037-96

ГОСТ 7805-70

ГОСТ 7796-70

ГОСТ 18125-72

ГОСТ 15590-70

ГОСТ 7817-80

чертежи Заказчика

ГОСТ 15589-70

ГОСТ 7808-70

ГОСТ 7795-70

ГОСТ 22353-77

ОСТ 37.001.123-96

чертежи СММ

Ассортимент не ограничен первым исполнением по ГОСТам, также изготавливаем болты с отверстиями 2-го и 3-го исполнений.

Принимаем заказы на болты классов 6.6, 5.6 и 4.6 с длинами стержня или резьбы, не указанной в ГОСТах, или с размерами головок не по стандартам.

Технические требования на нестандартные болты определяются чертежами Заказчика или чертежами СММ, разрабатываемыми по техническому заданию (ТЗ) Заказчика нашими конструкторами.

Болты классов прочности 6.6, 5.6 и 4.6 применяются в машиностроении и строительстве в узлах, требующих повышенной пластичности и надежности крепежных деталей.

Основным назначением болтов классов прочности 6.6 и 5.6 являются конструкции и объекты, для которых важным фактором является целостность крепежа даже при существенных деформациях скрепляемых элементов и вибрационных воздействиях.

Например, такой крепеж используется в атомной промышленности, в судостроении, в оборонном машиностроении, в вагоностроении.

Болты классов прочности 6.6, 5.6 и 4.6 в соответствии с ГОСТ должны иметь на головке клеймо класса прочности и знак производителя.

На фото выше представлены болты 2М20х180.46 ГОСТ 7795-70 класса прочности 4.6, ниже фото болтов класса прочности 6.6. Буква “С” вокруг класса прочности – фирменный знак Спецмашметиза.

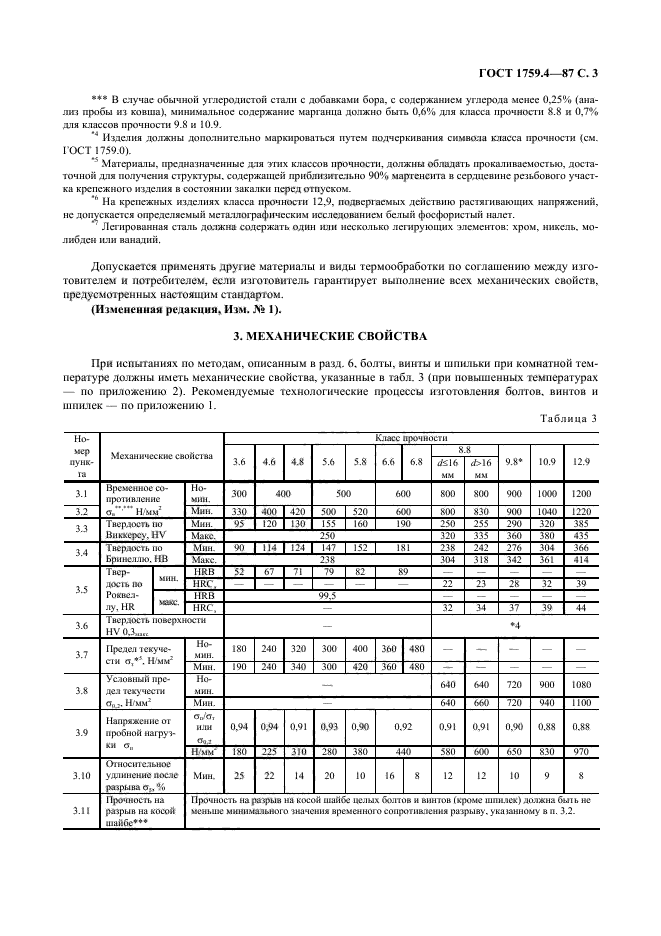

Технические требования к классам прочности болтов стандартизованы отмененными ГОСТ 1759.4-87, ГОСТ Р 52627-2006 и действующим ГОСТ Р ИСО 898-1-2011. Подробнее свойства крепежа различных классов прочности представлены на одноименной странице нашего сайта.

Принципиальной особенностью болтов классов прочности 6.6, 5.6 и 4.6 являются значения ударной вязкости и пластичности, нормированные ГОСТ 1759.4-89.

Ударная вязкость болтов является показателем сопротивляемости стали хрупкому разрушению при ударных нагрузках и вибрациях. Относительное удлинение при разрыве является показателем пластичности стали. Чем выше относительное удлинение, тем выше пластичность. В частности относительное удлинение для класса 4.6 должно превышать 22%, для класса 5.6 – не менее 20%, для класса 6.6 – не менее 16%.


Согласно ГОСТ 1759.4-87 для болтов класссов прочности 6.6 и 5.6 кроме прочностных свойств нормирована также ударная вязкость (в отличие от широко распространенных болтов классов 5.8 и 4.8, для которых эти параметры не нормированы). Значения ударной вязкости нормируются также у высокопрочных болтов классов 8.8-12.9.

Относительное удлинение болтов классов 6.6, 5.6 и 4.6 в полтора-два раза выше, чем для крепежа классов 5.8 и 4.8. Относительное удлинение характеризует пластичность стали.

Замена болтов классов прочности 4.6 и 5.6 на распространенные болты классов 4.8 и 5.8 не допустима без согласования с проектировщиком конструкций. Предположение “чем выше цифры класса прочности, тем лучше болт” в данном случае не уместно, хотя и

является распространенным заблуждением.

Значения прочности на растяжение у болтов 5.6 и 5.8 (4.6 и 4.8) одинаковые, но показатели пластичности разные: 20% против 10% (22% против 14%).

Кроме того, у классов 6. 6, 5.6 и 4.6 нормирована ударная вязкость, а у классов 5.8 и 4.8 она не контролируется Производителем вообще.

Замена болтов класса 6.6 на класс 5.8 является грубым нарушением технических требований. Тем не менее, в силу редкости болтов класса прочности 6.6, некоторые Поставщики пренебрегают этим и предлагают Заказчику на замену болты класса 5.8 со складских запасов.

Болты классов 6.6, 5.6 и 4.6 изготавливаются горячей штамповкой. Для обеспечения механических свойств по классам прочности 6.6 и 5.6 требуется специальная термическая обработка для повышения пластичности и ударной вязкости стали.

Холодная высадка болтов, применяемая в массовом производстве на крупных заводах, приводит к эффекту наклепа металла и снижению пластичности и вязкости. Именно в следствие этого крупные метизные заводы, оснащенные холодновысадочными автоматами, производят крепеж классов 4.8 и 5.8.

Уважаемые клиенты, если вам требуются болты классов 6.6, 5.6 и 4. 6, направьте запрос в Спецмашметиз. В заявке обязательно укажите необходимый класс прочности.

Стоит отметить, что цена болтов классов 6.6, 5.6 и 4.6 превышает цену болтов класса 5.8 в силу отличия технологии изготовления. Если вам не принципиальна стойкость болтов к нагрузкам, выгоднее купить болты класса 4.8 или 5.8.




Если надежность крепежа важна для конструкции, правильно заказать болты с нормированной ударной вязкостью и высокой пластичностью класса прочности 6.6 на заводе Спецмашметиз

Минимальные монтажные нормы для запуска производства болтов под заказ на заводе Спецмашметиз составляют 500-2000 штук по каждому типоразмеру. Сроки изготовления варьируются от 25 до 40 рабочих дней в зависимости от загруженности производства.

Определения для классов прочности гаек. Маркировка

Характеристики механических свойств гаек определяют при проведении испытаний в условиях с температурой внешней среды от 10°С до 35°С. При температурах ниже или выше, чем в указанном диапазоне, эти свойства могут существенно изменяться. Класс прочности является основной характеристикой механических свойств крепежа. У крепежных деталей, изготовленных из углеродистой стали, закаленной и отпущенной, его обозначают по-разному. Знаки маркировки прочности наносятся на боковую поверхность деталей вместе с клеймом предприятия-производителя крепежных изделий. Классы прочности имеют свою систему обозначений, которая учитывает не только материал, но и размеры крепежных деталей.

Класс прочности гаек из углеродистой стали с номинальной высотой детали m≥0,8d (d – наружный диаметр внутренней метрической резьбы) с эффективной длиной резьбы не менее 0,6d обозначают числом, указывающим наибольший класс болтов , с которыми крепежные детали могут сопрягаться в разъемном соединении. Примеры обозначений: гайка ГОСТ 5927 класс прочности 10 или ГОСТ 5915 класс прочности 8. В резьбовых соединениях в случае необходимости замены одних деталей другими допускается заменять изделия с более низким классом прочности на аналогичные, класс прочности которых имеет большее значение.

Например, в разъемных соединениях на сопрягаемые болты с классами прочности 4.6 и 4.8 допускается накручивать гайки класса прочности 4, которые можно заменить на класс прочности 5.

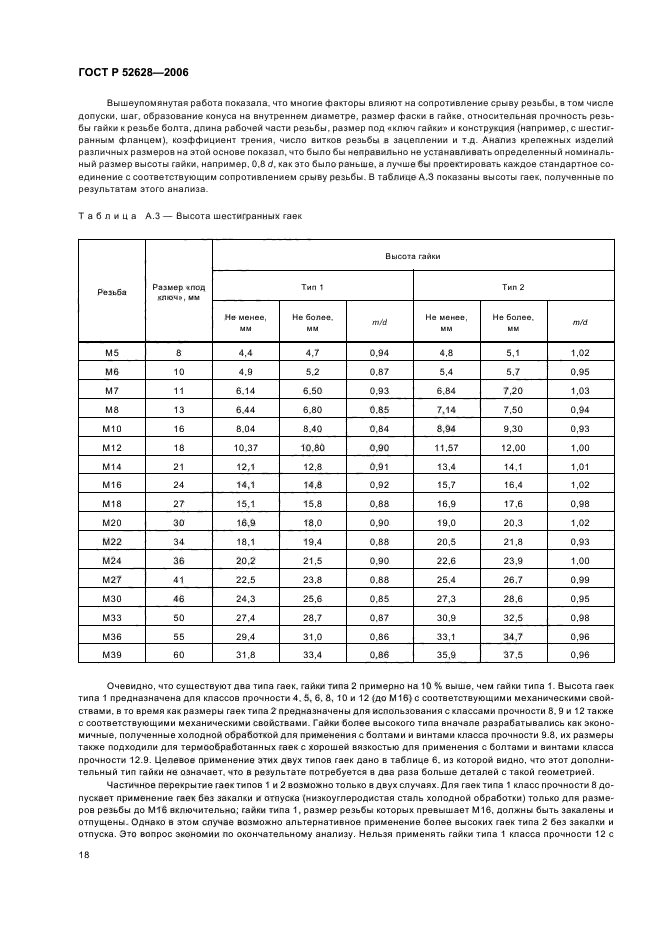

Резьбовые соединения рекомендуется конструировать таким образом, чтобы возможное разрушение резьбы происходило на стержне болта, но не внутри гайки. Однако это вызывает определенные трудности, связанные с структурой материала крепежных деталей, зазорами в резьбах, размерами «под ключ» и т. д., которые потребуют изготовления метизов с большим размером высоты. При правильной комплектации болтов гайками с соответствующими классами прочности, когда резьбовое соединение затянуто до пробной нагрузки болта, срыв резьбы никогда не происходит. Соединение получается прочным и устойчивым к статическим нагрузкам.

Класс прочности крепежа, номинальная высота которого находится в диапазоне величин от 0,5d до 0,8d, обозначается числом, состоящим из двух цифр. Первая цифра всегда равна 0. Она указывает на то, что в соединении гайки с болтом нагрузочная способность имеет меньшую величину, чем в соединении с закаленной испытательной оправкой.

Вторая цифра в обозначении класса прочности соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной оправке. Примеры обозначений: гайка класса прочности 04, класса прочности 05.
