Классы точности и системы допусков

Точность изделий при одном и том же размере определяется допуском на размер. Чем меньше допуск, тем выше точность.

Точность должна соответствовать требованиям, предъявляемым к изделиям в процессе эксплуатации. Она не должна завышаться, так как достижение высокой точности требует усложнения и удорожания технологического процесса.

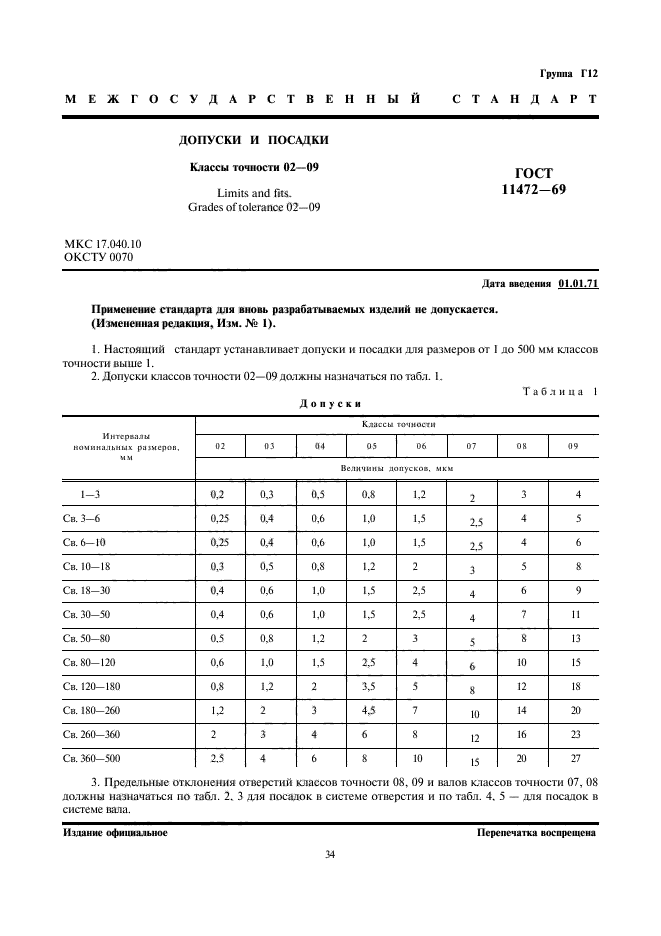

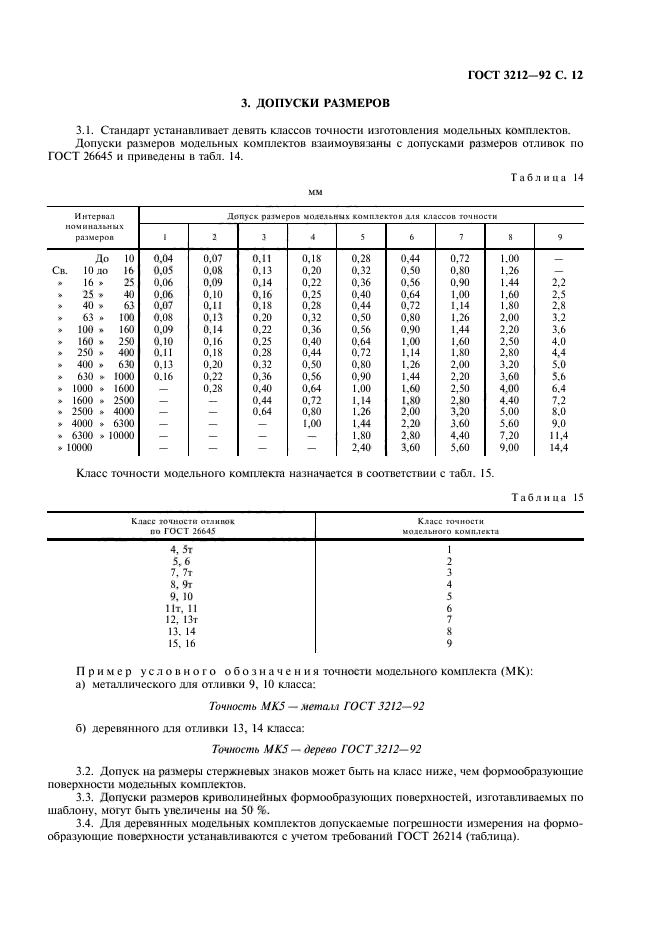

Для наиболее распространенного класса деталей размером от 1 до 500 мм имеется 10 классов точности: 1-й, 2-й, 2а, 3-й, За, 4-й, 5-й, 7-й, 8-й, 9-й. Для классов точности от 1-го до 5-го предусматриваются посадки, для остальных классов нормируются только допуски основных отверстий и валов.

Оценка точности детали (величина допуска) производится по числу единиц допуска. Число единиц допуска принимается по стандарту в зависимости от класса точности. Так, например, для отверстия 1-го класса число единиц равно 10, для 2-го— 16, для 4-го — 100, для 5-го— 200 и т. д. Для вала 1-го, 2-го и 2а классов устанавливаются более жесткие допуски, чем для отверстия, поскольку у вала легче получить более высокую точность.

Так, для вала 1-го класса число единиц допуска принимается равным 7, для 2-го — 10, для 2а — 16 единицам. Начиная с 3-го класса допуски на изготовление отверстия и вала назначаются одинаковыми. Наиболее точным является 1-й класс. В последующих классах с возрастанием номера класса допуск увеличивается, т. е. точность убывает. Основным классом является 2-й.

Для получения различного характера сопряжений от посадок с большим зазором до посадок с большим натягом используются две системы: система отверстия и система вала.

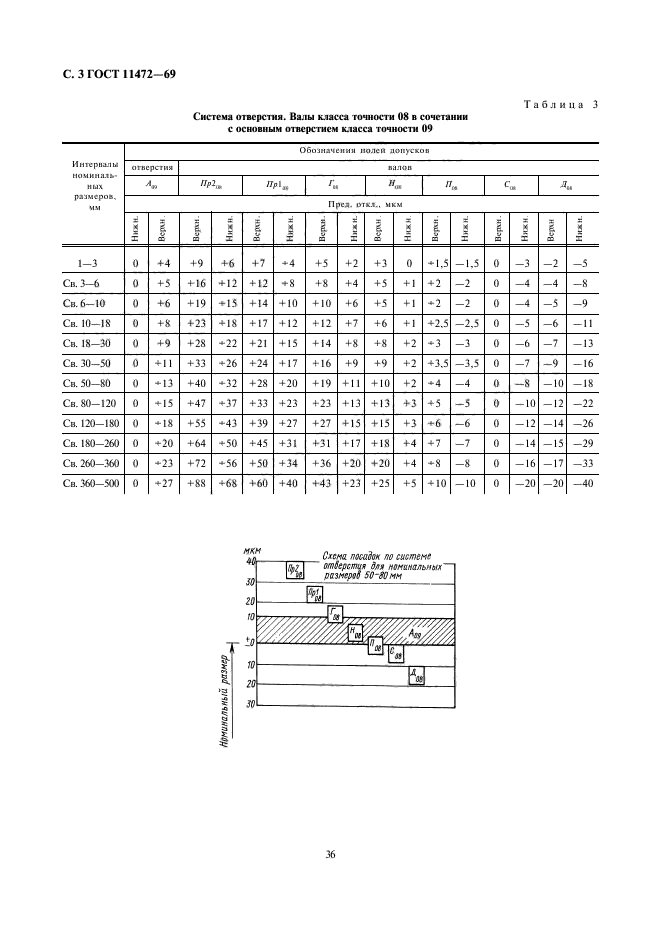

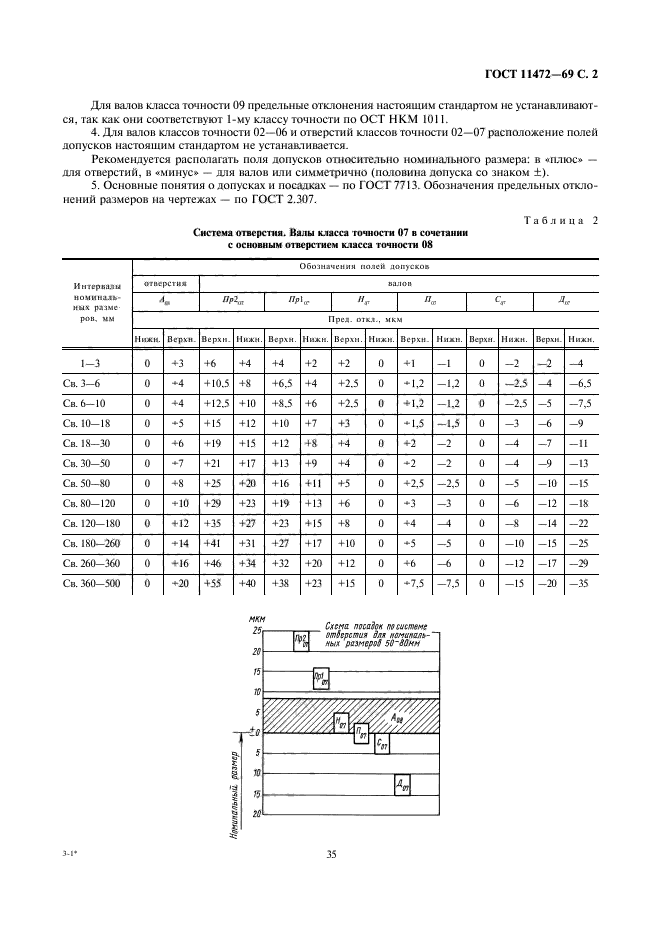

Система отверстия. В системе отверстия за основную деталь принимается отверстие, предельные размеры которого изменяются от номинального (нижнее отклонение равно нулю) до наибольшего предельного размера независимо от применяемой посадки при одном и том же классе точности и одном и том же номинальном размере. Такое отверстие называется основным и обозначается буквой А, а система имеет обозначение СА. Различные посадки достигаются путем изменения предельных отклонений валов.

Поле допуска отверстия всегда расположено выше нулевой линии. Расположение поля допуска вала зависит от характера посадки. При посадке с зазором (подвижной посадке) поле допуска вала располагается ниже нулевой линии и в соединении обеспечивается гарантированный зазор. При переходной посадке поле допуска вала частично перекрывает поле допуска отверстия. Поэтому при переходных посадках в соединениях возможны как натяги, так и зазоры.

При посадке с натягом (неподвижной посадке) поле допуска вала полностью перекрывает поле допуска отверстия. В соединении обеспечивается гарантированный натяг. На чертежах размеры основного отверстия указываются либо условными обозначениями, либо цифровыми данными.

Поле допуска основного отверстия обозначается буквой А, а класс точности — малой цифрой-индексом, стоящей за буквой. Таким образом, поля допусков основных отверстий различных классов точности обозначаются: Аь А, А2а А3, А3а, А4, А5, А7, А8, А9. Цифра у основного, 2-го класса точности не пишется.

Размеры отверстий можно записать условными обозначениями и цифрами. Так, например, размеры отверстия 2-го класса точности диаметром 40 мм могут быть указаны следующим образом: 40А или 40+0,027 мм. Размеры того же отверстия 3-го класса точности будут записаны так: 40А3 или 0 40+0,050 мм и т. д.

РОСМА ТМВ-310Т.00 0,1-0,9 МПа G1/4 1,5 Мановакуумметр общетехнический повышенного класса точности

ТМВ-310Т.00 0,1-0,9 МПа G1/4 1,5. Мановакуумметр общетехнический с повышенным классом точности предназначен для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Характеристика	Значение
Диаметр корпуса, мм	63
Класс точности	1,5
Исполнение	IP40
Диапазон показаний давлений, МПа	0,1…0,9
Резьба присоединения	G¼
Присоединение (расположение штуцера)	осевое

Россия, Казахстан, Белоруссия, Узбекистан, Армения, Киргизия, Таджикистан – доставка в любой город и другие страны ЕАЭС и мира.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

ПРОИЗВОДСТВО
Компания выпускает более 10 000 наименований приборов учета, контроля и управления технологическими процессами.
КАЧЕСТВО
Современные производственные площадки; высокая надежность измерений; сплоченная, талантливая, творческая команда профессионалов.
ФИЛОСОФИЯ КОМПАНИИ
Внимательность к региональным партнерам, к организации производства, к работе отдела продаж и отдела контроля качества, а также к построению внутрикорпоративных отношений.

Манометры
ТМ-X10, ТМ-X10.0X, ТМ-610 и др.
Термометры
серии БТ, ТТ-В и др.
Термоманометры
ТМТБ-3, ТМТБ-4 и др.
Датчики давления
DMP, РПД, HMP, DMK, DMD и др.
Датчики уровня
LMP, LMK 3XX, LMK 4XX и др.
Реле давления
РД-2Р, РДД-2Р, DS 6, DS 4 и др.
Пирометры
MiniTemp, ST, Raynger и др.
Доп. оборудование

Watts, VE, PA 430 и др.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

адрес для заявок: [email protected]

Оператор набирает сообщение

Здравствуйте! Какая продукция Вас интересует?

(7273)495-231
(3955)60-70-56
(8182)63-90-72
(8512)99-46-04
(3852)73-04-60
(4722)40-23-64

(4162)22-76-07
(4832)59-03-52
(423)249-28-31
(8672)28-90-48
(4922)49-43-18
(844)278-03-48
(8172)26-41-59
(473)204-51-73
(343)384-55-89

(4932)77-34-06
(3412)26-03-58
(395)279-98-46
(843)206-01-48
(4012)72-03-81
(4842)92-23-67
(3842)65-04-62
(8332)68-02-04
(4966)23-41-49
(4942)77-07-48
(861)203-40-90
(391)204-63-61
(3522)50-90-47
(4712)77-13-04
(4742)52-20-81
(3519)55-03-13
(495)268-04-70
(8152)59-64-93
(8552)20-53-41
(831)429-08-12
(3843)20-46-81
(383)227-86-73
(3496)41-32-12
(3812)21-46-40
(4862)44-53-42
(3532)37-68-04
(8412)22-31-16
(342)205-81-47
(8142)55-98-37
(8112)59-10-37
(863)308-18-15
(4912)46-61-64
(846)206-03-16
(812)309-46-40
(8342)22-96-24
(845)249-38-78
(8692)22-31-93
(3652)67-13-56
(4812)29-41-54
(862)225-72-31
(8652)20-65-13
(3462)77-98-35
(8212)25-95-17
(4752)50-40-97
(4822)63-31-35
(8482)63-91-07
(3822)98-41-53
(4872)33-79-87
(3452)66-21-18
(3012)59-97-51
(8422)24-23-59
(347)229-48-12
(4212)92-98-04
(8352)28-53-07
(351)202-03-61
(8202)49-02-64
(3022)38-34-83
(4112)23-90-97
(4852)69-52-93

Задайте вопрос прямо сейчас:

Извините, сервис временно недоступен.

Некорректный номер.

Ожидайте звонка на введенный номер.

front/header.call_free_error

Заказать обратный звонок

мы перезвоним Вам в рабочее время

Настоящее соглашение является официальным документом OOO “Новые Технологии”, ОГРН 1131690023178, ИНН 1656069657 (далее – Администратор) и определяют порядок использования посетителями (далее – Посетитель) сайта Администратора и обработки информации, получаемой Администратором от Посетителя.

Соглашение может быть изменено Администратором в одностороннем порядке в любой момент, без какого-либо специального уведомления Посетителя Сайта.
В случае, если при использовании Посетителями Сайта Администратору будет сообщена какая-либо информация, относящаяся прямо или косвенно к определенному или определяемому физическому лицу (далее – Персональные данные), ее последующая обработка будет осуществляться в соответствии с законодательством Российской Федерации. В отношении всех сообщаемых Персональных данных Посетитель дает Администратору согласие на их обработку. Администратор обрабатывает персональные данные Посетителя исключительно в целях предоставления Посетителю функций Сайта, размещенного на нем контента, маркетинговой, рекламной, иной информации, в целях получения Посетителем персонализированной (таргетированной) рекламы, исследования и анализа данных Посетителя, а также в целях предложения Посетителю своих товаров и услуг. В отношении всех сообщенных Администратору Посетителем своих персональных данных Администратор вправе осуществлять сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передача любым третьим лицам, включая передачу персональных данных третьим лицам на хранение или в случае поручения обработки персональных данных третьим лицам), обезличивание, блокирование, уничтожение, трансграничную передачу, обработку с применением основных способов такой обработки (хранение, запись на электронных носителях и их хранение, составление перечней, маркировка) и иные действия в соответствии со статьей 3 Федерального закона от 27. 07.2006 № 152-ФЗ «О персональных данных”.
Посетитель понимает и соглашается с тем, что предоставление Администратору какой-либо информации о себе, не являющейся контактной и не относящейся к целям, обозначенным Администратором Сайта (не относящейся к деятельности Администратора, к продвигаемым им товарам и/или услугам, к условиям сотрудничества Администратора и Посетителя Сайта), а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни Посетителя Сайта или иного третьего лица запрещено.
В случае принятия Посетителем решения о предоставлении Администратору какой-либо информации (каких-либо данных), Посетитель обязуется предоставлять исключительно достоверную и актуальную информацию. Посетитель Сайта не вправе вводить Администратора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
Администратор принимает меры для защиты Персональных данных Посетителя Сайта в соответствии с законодательством Российской Федерации.
Администратор не проверяет достоверность персональной информации, предоставляемой Посетителем Сайта, и не имеет возможности оценивать его дееспособность. Однако Администратор исходит из того, что Посетитель предоставляет достоверную персональную информацию и поддерживает эту информацию в актуальном состоянии.
Администратор вправе запрещать Посетителю доступ к Сайту или к отдельным частям Сайта.
Посетитель в соответствии с ч. 1 ст. 18 Федерального закона «О рекламе” дает Администратору свое согласие на получение сообщений рекламного характера.
Согласие может быть отозвано субъектом персональных данных или его представителем путем направления письменного заявления ООО «Новые Технологии” или его представителю по адресу: 420030 Казань, Адмиралтейская д. 3 к.4 п.1026.
В случае отзыва субъектом персональных данных или его представителем Согласия на обработку персональных данных, ООО «Новые Технологии” вправе продолжить обработку без разрешения субъекта персональных данных при наличии оснований, указанных в пунктах 2 — 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных” от 26.06.2006 г.
Настоящее Согласие действует все время до момента прекращения обработки персональных данных по причинам, указанным в п. 9 данного документа.

Точность передач | КХК

ВЕРШИНА
Знание передач
Технический справочник по шестерням
org/ListItem”> Точность передач

Шестерни являются одним из основных элементов, используемых для передачи мощности и положения. Как дизайнеры, мы хотим, чтобы они отвечали различным требованиям:

Максимальная мощность
Минимальный размер
Минимальный уровень шума (бесшумная работа)
Точное вращение/положение

Для удовлетворения различных уровней этих требований требуется соответствующая степень точности передачи. Это включает в себя несколько функций передач.

7.1 Точность прямозубых и косозубых зубчатых колес

Точность зубчатых колес прямозубых и косозубых колес описывается в соответствии со следующими стандартами JIS. JIS B 1702-1: 1998 Цилиндрические зубчатые колеса – Система точности ISO – Часть 1:
Определения и допустимые значения отклонений, относящихся к соответствующим боковым сторонам зубьев зубчатого колеса. (Эта спецификация описывает 13 степеней точности зубчатых колес, сгруппированных от 0 до 12, – 0, самый высокий класс, и 12, самый низкий класс).
JIS B 1702-2: 1998 Цилиндрические зубчатые колеса. Система точности ISO. Часть 2. Определения и допустимые значения отклонений, относящиеся к радиальным составным отклонениям и информации о биении (Эта спецификация состоит из 9 классов точности зубчатых колес, сгруппированных с 4 по 12, — 4 — высшая оценка и 12 — низшая оценка).
Эти новые стандарты точности зубчатых колес отличаются от прежних стандартов JIS B 1702-1976 различными способами. Например, в прежних стандартах точность передачи классифицировалась по девяти классам (от 0 до 8). Чтобы отличить новые стандарты от старых, каждый из классов по новым стандартам имеет приставку «N».

(1) Single Pitch Deviation (fpt)
Отклонение между фактически измеренным значением шага между любой соседней поверхностью зуба и теоретическим круговым шагом.

Рис.7.1 Одношаговое отклонение fpt

(2) Общее кумулятивное отклонение шага (Fp)
Разница между теоретической суммой по любому интервалу зубьев и суммой фактического измерения шага по тому же интервалу.

Рис.7.2 Суммарное кумулятивное отклонение шага

Рис.7.3 Примеры отклонения шага для 15-зубчатой передачи

(3) Общее отклонение профиля (Fa)
Общее отклонение профиля представляет собой расстояние (Fa), показанное на рис. 7.4. Фактическая диаграмма профиля находится между верхней расчетной диаграммой и нижней расчетной диаграммой.

Рис.7.4 Суммарное отклонение профиля Fα

(4) Общее отклонение по спирали (Fβ)
Общее отклонение по спирали представляет собой расстояние (Fβ), показанное на рис. 7.5. Фактическая спиральная диаграмма находится между верхней спиральной диаграммой и нижней спиральной диаграммой. Полное отклонение спирали приводит к плохому контакту зубьев, особенно в области кончика зуба. Модификации, такие как коронка зуба и торцевой рельеф, могут в некоторой степени смягчить это отклонение.
На рис. 7.6 показан пример диаграммы, измеряющей общее отклонение профиля и общее отклонение спирали с использованием тестера Zeiss UMS 550.

Рис.7.5 Суммарное отклонение спирали Fβ

Рис.7.6 Пример графика измерения общего отклонения профиля и полного отклонения спирали

(5) Общее радиальное комбинированное отклонение (Fi” )
Общее радиальное комбинированное отклонение представляет собой изменение межцентрового расстояния, когда шестерня продукта поворачивается на один оборот в тесном зацеплении с ведущей шестерней.

Рис.7.7 График полного радиального составного отклонения

(6) Погрешность биения зубьев шестерни (Fr )
Чаще всего ошибка биения измеряется путем указания положения штифта или шарика, вставленного в пространство каждого зуба вокруг шестерни, и взятия наибольшей разницы. Биение вызывает ряд проблем, одной из которых является шум. Источником этой ошибки чаще всего является недостаточная точность и жесткость режущей оправки и системы оснастки. И, следовательно, очень важно обратить внимание на эти режущие оправки и системы инструментов, чтобы уменьшить ошибку биения. На рис. 7.8 показан график биения. Значения биения включают эксцентриситет.

Рис. 7.8 Ошибка биения 16-зубчатой шестерни

См. стр. 620–625 в отношении выбранных стандартных значений для каждой допустимой ошибки.

7.2 Точность конических зубчатых колес

JIS B 1704:1978 регулирует спецификацию точности конических зубчатых колес. Он также группирует конические шестерни по 9 классам, от 0 до 8.
Существует 4 типа допустимых ошибок:

Ошибка одиночного шага
Ошибка изменения шага
Суммарная ошибка шага
Ошибка биения зубьев (делительная окружность)

Они аналогичны ошибкам цилиндрического зубчатого колеса.

Одиночная ошибка шага
Отклонение между фактически измеренным значением шага между любыми соседними зубьями и теоретическим круговым шагом на среднем конусном расстоянии.
Ошибка вариации шага
Абсолютная вариация шага между любыми двумя соседними зубьями на среднем расстоянии конуса.
Суммарная ошибка шага
Разница между теоретической суммой шагов любого интервала зубьев и суммой фактических измеренных шагов для того же интервала зубьев на среднем конусном расстоянии.
Погрешность биения зубьев
Это максимальное биение зубьев в радиальном направлении, измеренное путем указания штифта или шарика, помещенного между двумя зубьями на расстоянии центрального конуса.

В таблице 7.1 представлены уравнения для допустимых значений этих различных ошибок.

Таблица 7.1 Уравнения для допустимой одиночной погрешности шага, суммарной погрешности шага и погрешности биения делительного конуса (мкм）

Допустимое значение ошибки изменения шага определяется как; Допустимая погрешность одиночного шага x значение k В таблице 7.2 показано значение k. Значение k варьируется в зависимости от допустимого значения одиночной ошибки основного тона.

Таблица 7.2 k-значения

Помимо приведенных выше ошибок, существует семь спецификаций для размеров и углов заготовок конических шестерен, а также восьмая, касающаяся комплекта нарезных шестерен:

Допуск на диаметр вершины заготовки и расстояние от короны до задней поверхности.
Допуск угла внешнего конуса заготовки зубчатого колеса.
Допуск биения поверхности конуса заготовки зубчатого колеса.
Допуск биения боковой поверхности заготовки зубчатого колеса.
Размер щупа для проверки плоскостности задней поверхности заготовки.
Допуск биения вала заготовки шестерни.
Допуск отклонения размера отверстия вала заготовки шестерни.
Зуб контактный.

Пункт 8. относится к нарезанию зубьев двух сопряженных шестерен. Контакт зубьев должен быть полным и ровным по профилям. Это важный критерий, который заменяет собой все остальные требования.
См. стр. 722–723 в отношении выбранной даты каждой допустимой ошибки.

Ссылки по теме :
齿轮技术资料
Точность зубчатых колес
Точность зубчатых колес – тестирование и проверка

Прецизионность и аккуратность — Infinity Learn

Погрешность наблюдения можно измерить двумя способами: точность и прецизионность. Точность определяется как близость или дальность набора измерений от их истинного значения, в то время как точность определяется как близость или дальность измерений друг от друга. Другими словами, точность — это мера статистической изменчивости, описывающая случайные ошибки. Точность можно определить двумя способами: низкая точность создает расхождение между результатом и реальным значением; ИСО называет это истинностью. Чаще всего это просто описание систематических ошибок, мера статистической погрешности определенной центральной тенденции; низкая точность приводит к расхождению между результатом и истинным значением. В качестве альтернативы ISO определяет точность как сочетание случайной и систематической ошибки наблюдения, подразумевая, что высокая точность требует как высокой точности, так и высокой достоверности.

Термины «точность», «валидность» и «постоянная ошибка» взаимозаменяемы в психометрии и психофизике. Точность часто используется взаимозаменяемо с терминами «надежность» и «переменная ошибка». Экспериментирование или корреляция поведения используются для определения достоверности инструмента измерения или психологического теста. При оценке правильных моделей в логическом моделировании типичной ошибкой является сравнение модели логического моделирования с моделью моделирования транзисторной схемы. Это сравнение разницы в точности, а не точности. Точность измеряется с точки зрения деталей, тогда как точность оценивается с точки зрения действительности.

Зарегистрируйтесь, чтобы получить бесплатный пробный тест и учебные материалы

+91

Подтвердите OTP-код (обязательно)

Я согласен с условиями и политикой конфиденциальности.

Краткий обзор

Понятие «точность» не зависит от «точности» в первом, более часто встречающемся определении выше, поэтому часть данных может быть заявлена как точная, точная, и то, и другое, или ни то, ни другое. Проще говоря, если среднее значение выборочной совокупности или набора точек данных из повторных измерений одной и той же величины близко к истинному значению измеряемой величины, говорят, что выборка или набор точны, а набор называется если быть точным, если стандартное отклонение относительно невелико. Степень близости меры величины к действительному значению этого числа является точностью системы измерения в науке и технике.

Важные понятия

Точность

Точность относится к способности прибора измерять точное значение. Другими словами, это относится к тому, насколько близко измеренное значение к истинному или стандартному значению. Небольшие показания используются для достижения точности. Небольшое значение снижает погрешность расчета. Точность системы можно разделить на три категории:

Точность точек

Точность точки относится к точности прибора только в одной точке на его шкале. Важно помнить, что эта точность не дает информации об общей точности прибора.

Точность, выраженная в процентах от диапазона шкалы

Точность измерения определяется диапазоном равномерной шкалы.

Например, рассмотрим термометр с диапазоном температур до 500 градусов Цельсия. Термометр имеет точность 0,5, что означает, что изменение показаний прибора на 0,5 процента незначительно. Ошибка большого значения определяется как показание, которое больше или меньше 0,5°C.

Процент точности истинного значения

Эта форма точности прибора определяется путем сравнения измеренного значения с их истинным значением. Точность приборов игнорируется до 0,5 процента от истинного значения.

Прецизионность

Прецизионность вещества может быть измерена тем, насколько близки два или более измерения друг к другу. Например, если вы взвешиваете вещество пять раз и каждый раз получаете один и тот же результат, то у вас очень точные измерения, но не обязательно точные.

Точность — это не то же самое, что аккуратность. Следующий пример демонстрирует, как можно быть точным, но неточным, и наоборот. Точность можно разделить на следующие категории:

Повторяемость

Изменение происходит, когда условия поддерживаются постоянными и выполняется несколько измерений в течение короткого периода времени.

Воспроизводимость

Вариация возникает, когда один и тот же метод измерения используется разными приборами и операторами в течение более длительных периодов времени.

Заключение

Степень сходства между измерением и его истинным значением называется точностью. Степень, в которой последовательные наблюдения в одних и тех же условиях постоянны, называется точностью.

Примеры точности и аккуратности

Представьте себе футболиста, целящегося в ворота. Это фантастическое сравнение для понимания точности и аккуратности. Игрок считается точным, если он попадает в ворота. Футболист, который снова и снова попадает в одну и ту же стойку ворот, точен, но не точен. В результате, если футболист разбивает мяч повсюду, но все же забивает, он может быть точным, но не точным. Независимо от того, забьет он гол или нет, точный игрок будет постоянно бить по мячу в одну и ту же позицию. Футболист, который точен и точен, не только нацелится в определенное место, но и забьет гол.

Дополнительные иллюстрации

Измерение считается точным, если температура воздуха на улице составляет 28 °C, а на улице 28 °C. Измерение также является точным, если термометр последовательно регистрирует одну и ту же температуру в течение многих дней.
Когда вы измеряете массу 20-килограммового тела и получаете 17,4, 17, 17,3 и 17,1, ваши весы точны, но не очень точны. Значения 19,8, 20,5, 21,0 и 19,6 на вашей шкале более точны, чем исходный баланс, но не особенно точны.

Значение точности и аккуратности на экзамене IIT JEE

Одной из наиболее важных глав программы IIT JEE является «Размеры и измерения». На экзамене студенты обычно получают 2-3 вопроса из этой главы. Если абитуриенты сдадут прошлогодние экзамены, они увидят, что понятия из этой главы также используются для решения более длинных вопросов. В тесте JEE 2018 года два вопроса из этой области точности и точности получили по три балла каждый, что дает бонус в шесть баллов, поэтому соискателям рекомендуется полностью изучить эту главу.

Часто задаваемые вопросы

Что означает точность?

Степень неизменности повторных наблюдений при одних и тех же обстоятельствах называется точностью.
