Разница между метрологическими классами А, В, С счетчиков воды
Один из главных вопросов клиентов – это в чем разница между метрологическими классами “А. В, С” счетчиков воды. Существует 3 основных класса точности для водомеров: «A», «B», «C». Повышение по классу идет от класса «A».
Перед установкой водомера требуется консультация с водоснабжающей организацией по вопросу требований к классу точности монтируемого прибора. Водосчетчики класса точности «B» могут устанавливаться двумя способами:
- горизонтально
- и вертикально.
Но в этом случае, при вертикальном монтаже прибор в один момент понижается в классе, то есть вместо точности класса «В» счетчик воды получает класс «А». О такой особенности и правилах монтажа производитель уведомляет потребителя и об этом всегда есть информация в инструкции к изделию.
Счетчики воды, как правило, рассчитаны на установку считывающим устройством вверх.
Метрологический класс «А» – счетчики с самой низкой чувствительностью и самой большой погрешностью при учете малых расходов воды.
Как показывают эксперименты, счетчик класса «А» может не вести учет воды при поломке домашнего крана. С крана может капать вода или течь тонкой струйкой, при этом счетчик будет оставаться недвижным. И наоборот, при большем расходе воды, он может прибавить больше, чем есть на самом деле.
Метрологический класс «В» – счетчик с более улучшенной чувствительностью и меньшей погрешностью, а самой хорошей чувствительностью и наименьшей погрешностью обладает класс «С».
Таким образом счетчики воды класса «С» в более полном объеме учитывают расход воды, что должно порадовать Управляющие компании и пробудить желание установки подобных счетчиков в каждую квартиру. С установкой подобных счетчиков, появляется и дополнительная возможность собирать данные дистанционно, если установить на них дополнительные датчики и подключить это все к центральному компьютеру. Обман в сборе данных, в этом случае исключается.
У приборов, предназначенных для квартирного учета, имеющаяся погрешность вполне вписывается в допустимый диапазон. Поэтому у индивидуальных потребителей наибольшим спросом пользуются счетчики воды двух первых классов: «A» и «B». Приборы класса «C» также могут устанавливаться в квартирах для организации индивидуального учета, но в силу их более высокой цены, малопривлекательны для потребителя.
Класс точности — важнейшая характеристика трансформатора . Рынок Электротехники. Отраслевой портал
Трансформатор тока является первым звеном в цепи информационно-измерительной системы, включающей в себя устройства для приема, обработки и передачи данных, программное обеспечение и счетчики электроэнергии.
Однако точность всего этого оборудования не будет иметь смысла при низкой точности трансформатора тока. Поэтому класс точности трансформаторов за последние несколько лет приобрел особое значение.

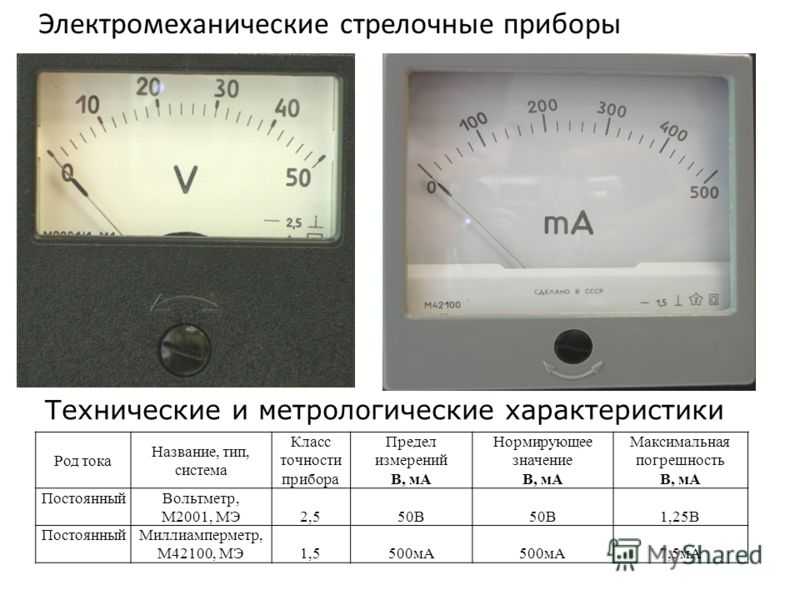

«Класс точности» — это одна из важнейших характеристик трансформатора, которая обозначает, что его погрешность измерений не превышает значений, определенных нормативными документами. А погрешность, в свою очередь, зависит от множества факторов. Современные разработки позволяют изготавливать трансформаторы тока на 6-10кВ с количеством обмоток до четырех. При этом комбинации классов точности обмоток могут быть самыми различными и удовлетворять любым запросам служб эксплуатации.
Самыми простыми и популярными вариантами являются 0,5/10Р и 0,5S/10Р, в последнее время пользуются спросом комбинации 0,5S/0,5/10Р и 0,2S/0,5/10Р, но встречаются и более специальные сочетания, как, например, 0,2S/0,5/5Р/10Р.
Класс точности каждой обмотки выбирается, в первую очередь, исходя из ее назначения.
Все обмотки испытываются индивидуально, и для каждой из них предусмотрена своя программа испытаний. Так, обмотки, предназначенные для коммерческого учета электроэнергии (классов точности 0,5S, 0,2S), проверяются по пяти точкам в диапазоне от 1% до 120% от номинального тока.
Обмотки для измерений классов 0,5, 0,2 и редко используемого класса 1 испытываются на соответствие ГОСТ по четырем точкам — от 5% до 120%. И, наконец, обмотки, предназначенные для защиты (10Р и 5Р), — всего по трем точкам: 50%, 100% и 120% номинального тока. Такие обмотки должны соответствовать классу точности «3». Детально требования к классам точности трансформаторов тока определены в ГОСТ 7746-2001, который является государственным стандартом не только в Российской Федерации, но и в республиках СНГ. Кроме того, данный стандарт соответствует требованиям международного стандарта МЭК 44-1:1996.
Другими словами, класс точности — это понятие универсальное и международное, и требования к классам точности аналогичны во всех странах, поддерживающих стандарты МЭК.
Поэтому требования к классам точности представляют собой некий диапазон, в который должны укладываться погрешности трансформатора. Чем выше класс точности, тем уже диапазон.
Разница же между классами 0,5 и 0,5S (или 0,2 и 0,2S) состоит в том, что погрешность обмотки класса 0,5 не нормируется ниже 5% номинального тока. Именно при таких токах происходит недоучет электроэнергии, который можно сократить в несколько раз, применяя трансформаторы классов точности 0,5S и 0,2S. Ужесточение требований к учету электроэнергии значительно сказалось на рынке измерительных трансформаторов тока и даже отразилось на конструкции большинства моделей. Более того, потребность в автоматизации и разделении цепей учета и измерения вызвала появление новых разработок, основными принципами которых стали: малые габариты, увеличенное число обмоток, защита информации, технологичность, надежность, многовариантность характеристик.
До сих пор на многих узлах учета стоят трансформаторы тока типов ТВК-10, ТВЛМ-10, ТПЛ-10 и множество им подобных. Это трансформаторы, конструкции которых разрабатывались в 50-60-х годах прошлого века, когда не было и речи о коммерческом учете. Магнитопроводы этих трансформаторов производились методом шихтовки и не позволяли получить класс точности выше «0,5». Кроме того, они даже не были защищены корпусом, так что с годами их качество только ухудшилось. Сейчас такие трансформаторы едва ли входят в класс точности «1», но и точность — далеко не единственное требование, которому они не соответствуют. Отсутствие возможности пломбировки, недостаточные нагрузки, выработанный ресурс надежности — все это вынуждает службы эксплуатации искать замену устаревшим трансформаторам. К счастью, возможности по замене сейчас практически не ограничены. Например, на ОАО «Свердловский завод трансформаторов тока» выпускаются современные трансформаторы, способные заменить практически любой трансформатор старой конструкции.
Сейчас завод тесно сотрудничает с производителями этой металлургической продукции, поскольку все магнитопроводы для трансформаторов класса точности 0,5S и 0,2S под маркой ОАО «СЗТТ» изготавливаются на основе этих уникальных технологий. Кроме повышенных классов точности, аморфные сплавы дают возможность повысить номинальную нагрузку обмоток, обеспечивают лучшую защиту приборов, подключенных к трансформатору, а также не подвержены эффекту старения, то есть их характеристики не ухудшаются со временем. Кроме того, испытательный центр ОАО «СЗТТ» проводит стопроцентную метрологическую поверку каждого выпускаемого трансформатора независимо от класса точности. Именно таким образом получаются наиболее точные и качественные изделия, гарантирующие надежную работу и высокую точность систем АИИСКУЭ.Техническая сторона вопроса
Так как при преобразовании тока происходят потери энергии в обмотках и магнитопроводе, а также сдвиг по фазе вторичного тока, то трансформатор тока (ТТ) обладает токовой fi и угловой δi погрешностями.

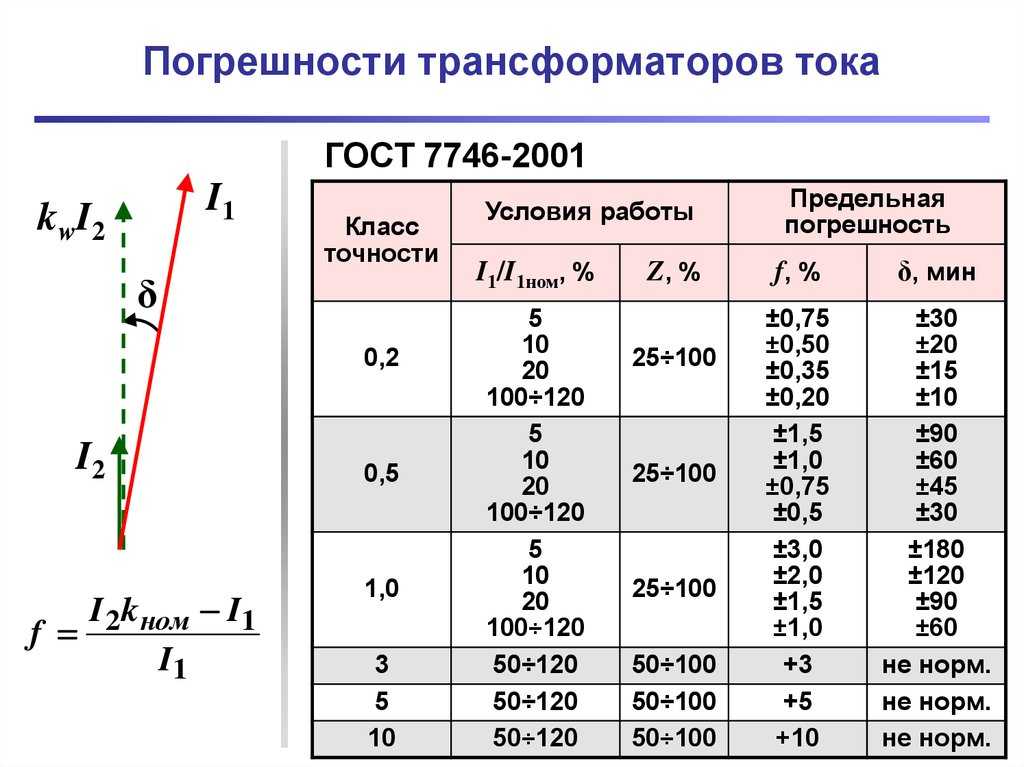

Зависимость погрешностей от первичного тока I1 является нелинейной из-за свойств материала магнитопровода трансформатора тока. Поэтому для трансформаторов тока ГОСТ 7746 – 2001 задаёт допускаемые диапазоны токовой и угловой погрешностей, которые представлены в таблице.
Из таблицы видно, что погрешности трансформаторов тока классов точности 0,5S и 0,2S, при первичных токах менее 20% от номинального, меньше, чем погрешности трансформаторов с классом точности 0,5 и 0,2 соответственно. Следовательно, можно сказать, что при малой загрузке первичным током в трансформаторе тока класса точности 0,5 возникают большие погрешности, это приводит к значительной погрешности измерения электроэнергии. Для проведения мероприятий по энергосбережению это недопустимо. Необходимо иметь точную информацию о реальном потреблении и, соответственно, высокую точность измерения электроэнергии. Вот где и возникает необходимость использования трансформаторов тока с классом точности 0,5S и 0,2S.
Таблица допускаемых диапазонов токовой и угловой погрешностей по ГОСТ 7746 – 2001
Класс точности ТТ | Первичный ток I1, % от номинального значения | Предел допускаемой погрешности | |
токовой fi, % | угловой δi, % | ||
0,2 | 5 20 100-120 | ±0,75 ±0,35 ±0,2 | ±30 ±15 ±10
|
0,2S |
1 5 20 100 120 |
±0,75 ±0,35 ±0,2 ±0,2 ±0,2
|
±30 ±15 ±10 ±10 ±10
|
0,5 | 5 20 100-120 | ±1,5 ±0,75 ±0,5 | ±90 ±45 ±30 |
0,5S | 5 20 100 120 | ±1,5 ±0,75 ±0,5 ±0,5 ±0,5 | ±90 ±45 ±30 ±30 ±30 |
Стандарты точности и допусков датчика RTD
Стандарты точности и допусков датчика RTD
Промышленный стандарт для платиновых RTD в соответствии с IEC-751 составляет +/- 0,12% (от сопротивления) при 0°C, что обычно называют Точность класса В.
Это обеспечит точность +/- 0,3°C при 0°C, что довольно хорошо, если сравнить его с +/- 2,2°C стандартной термопары типа J или K. Но с повышением температуры увеличивается и допустимое отклонение из-за возможных вариаций ТП. Таким образом, у нас есть не только возможное смещение +/- 0,3°C при 0°C, но и вероятность того, что TC не равна 0,00385. Это может объяснить допустимое отклонение до +/- 4,6°C при максимальной температуре 850°C. Но это все же лучше, чем у термопары K, которая может отличаться на +/- 6,4 °C, и даже больше у термопары типа J, которую не рекомендуется использовать при этой температуре. Поскольку хорошо изготовленный RTD будет иметь высокую воспроизводимость (относительно приложения), точность класса B обычно достаточна, если нет необходимости в лучшей взаимозаменяемости; или при измерении изменения температуры; или если вы знаете, что у вас есть особые требования к точности.
Когда точности класса B недостаточно, Международная электротехническая комиссия (IEC) предлагает нам точность класса A, которая допускает +/- 0,15°C при 0°C и гораздо более жесткий контроль термопары.
Для обеспечения такого контроля калибровки по одной ледяной точке, приемлемой для датчиков класса B, недостаточно. Поэтому IEC указывает в разделе 4.2.2 стандарта 751: «Испытание термометров класса A должно проводиться при двух или более температурах, расположенных на подходящем расстоянии друг от друга в указанном рабочем диапазоне».
Минимальная и максимальная температуры в указанном рабочем диапазоне являются удобными для выбора точками и обеспечивают точность класса А, но в то же время могут привести к увеличению стоимости датчика. Практичнее смотреть приложение. Если вам необходимо наиболее точно контролировать процесс, например, при 37°C, выберите диапазон от 0°C до 50°C. Это удовлетворит ваши требования без ненужного увеличения затрат или производственных ограничений. Но помните, что при указании RTD класса A вы всегда должны указывать рабочий диапазон, в котором он должен работать с такой точностью.
Еще несколько слов о RTD класса A и класса B. Это обозначения точности IEC.
Хотя ASTM соответствует использованию TC 0,00385, у него есть собственные обозначения класса A и класса B, которые немного отличаются от допустимых отклонений IEC.
Конечно, классы A и B или классы A и B не могут охватывать все возможные требуемые характеристики точности. Затем нужно изложить свои требования к инженеру по приложениям. Если в ваших таблицах SPC/SQC указано, что вам необходимо контролировать конкретный процесс в пределах +/- 0,5°C при 250°C, даже RTD класса A не справится с этой задачей. Как мы обсуждали ранее, на данный момент вам может понадобиться не точность, а повторяемость. Но если вы считаете, что использование точного датчика — это первый шаг к строгому контролю процесса, запросите точность +/- 0,5°C при 250°C или в диапазоне от 200°C до 300°C. Это не является чем-то нереальным для хорошо сделанного термометра сопротивления, хотя и требует специального выбора чувствительного элемента при этой температуре. Имейте в виду, что этот специальный выбор, как правило, приводит к более длительному времени доставки и более высокой цене на RTD.
И наоборот, не для всех приложений требуется точность даже класса B. Если вам нужно знать только: “горячо или нет?” Как правило, вы можете немного сэкономить, запросив менее точный датчик, который по-прежнему будет соответствовать вашим потребностям.
Слишком часто спецификация будет выглядеть примерно так: “Точность в пределах +/- 1,0%”. На мой вопрос: “Проц от чего?” Если предполагается, что это процент от указанного значения, нам нужно уточнить несколько вещей. В настоящее время используются четыре основные температурные шкалы. Кельвин и Ренкин, которые являются абсолютными температурными шкалами, и градусы Цельсия и Фаренгейта, которые таковыми не являются. Возьмем, к примеру, температуру замерзания воды в градусах Цельсия. Что такое +/- 1,0% точности измерения температуры при 0°C? Идеальное чтение? Возможно, но маловероятно. Если бы мы читали это в градусах Фаренгейта, допуск был бы +/- 0,32°F; в градусах Кельвина это будет +/- 2,73°К, что равно +/- 2,73°С. Так что же правильно? Никто.
Спецификация была написана плохо. Однако допустимо использовать проценты для % полной шкалы. если вы четко укажете, какой будет масштаб.
Или мы можем сказать процент сопротивления при заданной температуре, как это делает IEC для номинального сопротивления RTD класса B; 100 Ом, +/- 0,12% при 0°C. Помимо этих случаев, как правило, лучше указать свои требования с точки зрения допустимой температуры в градусах в диапазоне температур, где это действительно требуется.
