Что такое класс точности измерительного прибора – » :

Класс — точность — измерительный прибор

Класс точности измерительного прибора — обобщенная характеристика прибора, определяемая пределами допускаемых основной и дополнительных погрешностей, а также другими свойствами прибора, влияющими на точность, значения которых устанавливаются в стандартах на отдельные виды средств измерений. Класс точности характеризует свойства приборов в отношении точности, но не является непосредственным показателем точности измерений, выполняемых с помощью этих приборов. Например, класс точности вольтметров характеризует пределы допускаемой основной погрешности и допускаемых изменений показаний, вызываемых внешним магнитным полем и отклонениями от нормальных значений температуры, частоты переменного тока и некоторых других влияющих величин.  

Класс точности измерительного прибора — это число, которое соответствует наибольшей погрешности, допустимой нормами. Класс точности выражается в процентах от верхнего предела измерения прибора. Например, термометр класса 1 может иметь допустимую погрешность 1 % от верхнего предела шкалы.  

Класс точности измерительного прибора определяется наибольшей допустимой погрешностью в процентах величины, соответствующей предельному значению шкалы прибора.  

Класс точности измерительных приборов нормируется как обобщенная характеристика средств измерений, определяемая пределами допускаемых основной и дополнительных погрешностей, а также другими свойствами средств измерений, влияющих на их точность, значения которых устанавливаются стандартами на соответствующие виды измерительных приборов.  

Классом точности измерительного прибора называется его характеристика, которая определяет степень точности измерения, пределы основной погрешности. Для приборов теплотехнического контроля холодильных установок класс точности численно равен максимальной величине приведенной основной погрешности, выраженной в процентах.  

Что характеризует класс точности измерительных приборов.  

Приведенная допустимая погрешность определяет класс точности измерительного прибора.  

Значение какой величины определяет обозначение класса точности измерительного прибора.  

Предельные значения основной и дополнительной погрешностей определяют класс точности измерительного прибора, который задается двумя способами: по величине абсолютной погрешности и по величине наибольшей допустимой основной приведенной погрешности в виде абсолютного числа, совпадающего с пределом допустимой погрешности для конечного значения рабочей части шкалы.  

В физико-химических иследованиях первый путь равносилен увеличению класса точности измерительных приборов или переходу к более прецизионным методам измерений. Второй путь представляется более доступным, но он пригоден лишь применительно к измерению экстенсивных величин. Кроме того, для успешного использования этого приема нужно быть уверенным в том, что абсолютная погрешность измерений не коррелирует с массой исследуемого образца и, следовательно, с измеряемым экстенсивным свойством. Так, если абсолютная погрешность измерения энтальпии сгорания для калориметра данной конструкции есть величина приблизительно постоянная для заданного интервала значений 100 — 5000 Дж, с целью снижения относительной погрешности определения следует сжигать навески, обеспечивающие большое тепловыделение.  

Максимальная погрешность этих измерений известна и определяется классом точности примененных измерительных приборов.  

При различных экспериментальных работах очень важно правильно выбрать класс точности используемых измерительных приборов. Под точностью прибора понимают его свойство, характеризующее степень приближения показаний данного прибора к действительным значениям измеряемой величины

Обычно точность прибора задается классом точности прибора или указывается в его паспорте. Очевидно, что чем точнее прибор, тем меньше его погрешность и выше стоимость.  

Допустимое отношение сигнал / помеха зависит также от класса точности измерительного прибора.  

А ( / — ошибка измерения, которая определяется классом точности измерительного прибора; ДХ — допустимая погрешность измерения моделируемой величины.  

Особо специфическими являются требования, предъявляемые некоторыми стандартами в отношении класса точности измерительных приборов, применяемых при испытаниях.  

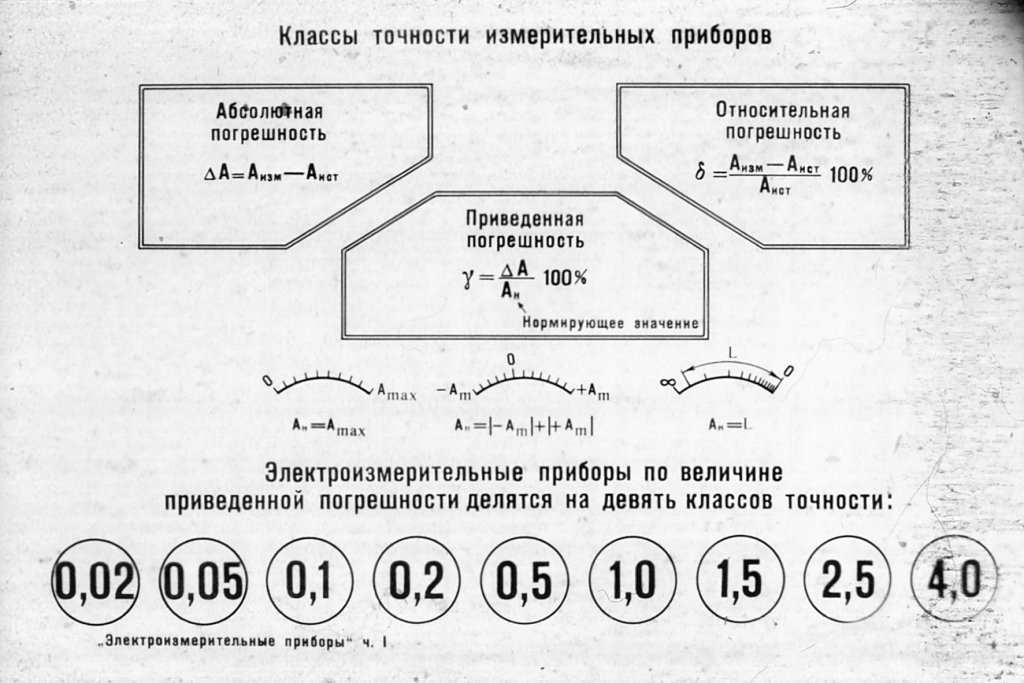

Классы точности средства измерений

4

Класс точности средства измерений, как правило, выражается пределами допускаемых основной и дополнительной погрешностей, а также другими характеристиками, влияющими на точность.

Пределы допускаемых значений основной и дополнительной погрешностей могут быть выражены в форме абсолютной, относительной или приведенной погрешностей. Это зависит от характера изменения погрешностей средства измерений в пределах диапазона измерений и условий его применения и назначения.

Пределы допускаемой абсолютной погрешности определяются в виде

или

Dx = ±а ±b,

где а и b – положительные числа; х – значения измеряемой величины.

Пределы допускаемой основной относительной погрешности определяются по формуле:

где q

– положительное число, если Dx определяется по выражению

где xk

– больший (по модулю) из пределов измерений для заданного диапазона средства измерений:

Пределы допускаемой основной приведенной погрешности, %,

определяются по формуле.

где Dх – пределы допускаемой абсолютной погрешности, определяемые по формуле; р —

положительное число, выбираемое из ряда предпочтительных чисел: 1·10n; 1,5·10n; 2·10n; 2,5·10n; 4·10n; 5·10n; 6·10n; (n= 1; 0; -1; -2; -3; …).

Числа с, d, q

и
р
определяют значение класса точности измерительного средства измерений.

Классы точности средств измерений обозначаются условными знакам (буквами, цифрами). Для средств измерений, пределы допускаемой основной погрешности которых выражают в форме приведенной погрешности или относительной погрешности, классы точности обозначаются числами, равными этим пределам в процентах.

Класс точности приборов, средств измерений, болтов и погрешности

Класс — точность — измерительный прибор

Класс точности измерительного прибора — обобщенная характеристика прибора, определяемая пределами допускаемых основной и дополнительных погрешностей, а также другими свойствами прибора, влияющими на точность, значения которых устанавливаются в стандартах на отдельные виды средств измерений. Класс точности характеризует свойства приборов в отношении точности, но не является непосредственным показателем точности измерений, выполняемых с помощью этих приборов. Например, класс точности вольтметров характеризует пределы допускаемой основной погрешности и допускаемых изменений показаний, вызываемых внешним магнитным полем и отклонениями от нормальных значений температуры, частоты переменного тока и некоторых других влияющих величин.  

Класс точности измерительного прибора — это число, которое соответствует наибольшей погрешности, допустимой нормами. Класс точности выражается в процентах от верхнего предела измерения прибора. Например, термометр класса 1 может иметь допустимую погрешность 1 % от верхнего предела шкалы.  

Класс точности измерительного прибора определяется наибольшей допустимой погрешностью в процентах величины, соответствующей предельному значению шкалы прибора.  

Класс точности измерительных приборов нормируется как обобщенная характеристика средств измерений, определяемая пределами допускаемых основной и дополнительных погрешностей, а также другими свойствами средств измерений, влияющих на их точность, значения которых устанавливаются стандартами на соответствующие виды измерительных приборов.  

Классом точности измерительного прибора называется его характеристика, которая определяет степень точности измерения, пределы основной погрешности. Для приборов теплотехнического контроля холодильных установок класс точности численно равен максимальной величине приведенной основной погрешности, выраженной в процентах.  

Что характеризует класс точности измерительных приборов.  

Приведенная допустимая погрешность определяет класс точности измерительного прибора.  

Значение какой величины определяет обозначение класса точности измерительного прибора.  

Предельные значения основной и дополнительной погрешностей определяют класс точности измерительного прибора, который задается двумя способами: по величине абсолютной погрешности и по величине наибольшей допустимой основной приведенной погрешности в виде абсолютного числа, совпадающего с пределом допустимой погрешности для конечного значения рабочей части шкалы.  

В физико-химических иследованиях первый путь равносилен увеличению класса точности измерительных приборов или переходу к более прецизионным методам измерений. Второй путь представляется более доступным, но он пригоден лишь применительно к измерению экстенсивных величин. Кроме того, для успешного использования этого приема нужно быть уверенным в том, что абсолютная погрешность измерений не коррелирует с массой исследуемого образца и, следовательно, с измеряемым экстенсивным свойством. Так, если абсолютная погрешность измерения энтальпии сгорания для калориметра данной конструкции есть величина приблизительно постоянная для заданного интервала значений 100 — 5000 Дж, с целью снижения относительной погрешности определения следует сжигать навески, обеспечивающие большое тепловыделение.  

Максимальная погрешность этих измерений известна и определяется классом точности примененных измерительных приборов.  

При различных экспериментальных работах очень важно правильно выбрать класс точности используемых измерительных приборов. Под точностью прибора понимают его свойство, характеризующее степень приближения показаний данного прибора к действительным значениям измеряемой величины

Обычно точность прибора задается классом точности прибора или указывается в его паспорте. Очевидно, что чем точнее прибор, тем меньше его погрешность и выше стоимость.  

Допустимое отношение сигнал / помеха зависит также от класса точности измерительного прибора.  

А ( / — ошибка измерения, которая определяется классом точности измерительного прибора; ДХ — допустимая погрешность измерения моделируемой величины.  

Особо специфическими являются требования, предъявляемые некоторыми стандартами в отношении класса точности измерительных приборов, применяемых при испытаниях.  

Нормирование

Классы точности средств измерений сообщают нам информацию о точности таких средств, но одновременно с этим он не показывает точность измерения, выполненного с помощью этого измерительного устройства. Для того, чтобы выявить заблаговременно ошибку показаний прибора, которую он укажет при измерении люди нормируют погрешности. Для этого пользуются уже известными нормированными значениями.й

Нормирование осуществляется по:

Руководство по полевым проверкам — неавтоматические устройства для взвешивания

• Предыдущий
• Содержание
• Следующий

Часть 4, Раздел C: Стандарты Класс точности — неавтоматическое устройство для взвешивания

В следующих таблицах перечислены требуемые стандарты точности для проверки данного устройства Класс неавтоматического устройства. Отдельные таблицы предусмотрены для Acceptance и In-Service , а также для Metric и Avoirdupois единиц измерения.

Требуемый класс точности по стандарту — Приемка

Метрический тип устройства (NAWD)	Е 1	Е 2	Ф 1	Ф 2	М 1	М 1-2	М 2	М 2-3	М 3
I (когда e ≥ 1 мг)	Все	n ≤ 312 500	–	–	–	–	–	–	–
II (когда e ≥ 1 мг)	Все	Все	Все	Все Сноска 1	–	–	–	–	–
III (е ≥ 0,1 г)	Все	Все	Все	Все	Все	n ≤ 8 333 и e ≥ 20 г	n ≤ 1 667	–	–
III HD (e ≥ 2 кг)	Все	Все	Все	Все	Все	n ≤ 36 666	n ≤ 18 333	–	–
IIII (е ≥ 5 г)	Все	Все	Все	Все	Все	е ≥ 200 г	Все	е ≥ 500 г	Все

Требуемый класс точности стандарта — В эксплуатации

Метрическая система Тип устройства (Северная Америка)	Е 1	Е 2	Ф 1	Ф 2	М 1	М 1-2	М 2	М 2-3	М 3
I (когда e ≥ 1 мг)	Все	n ≤ 625 000	n ≤ 133 000	–	–	–	–	–	–
II (когда e ≥ 1 мг)	Все	Все	Все	Все Сноска 1	n ≤ 13 333 и e ≥ 10 мг	–	–	–	–
III (е ≥ 0,1 г)	Все	Все	Все	Все	Все	е ≥ 20 г	n ≤ 8 333	n ≤ 1 667 и e ≥ 50 г	n ≤ 1 333
III HD (e ≥ 2 кг)	Все	Все	Все	Все	Все	Все	n ≤ 36 667	n ≤ 18 333	n ≤ 2 000
IIII (е ≥ 5 г)	Все	Все	Все	Все	Все	е ≥ 200 г	Все	е ≥ 500 г	Все

Требуемый класс точности по стандарту — Приемка

Устройство Avoirdupois, тип (NAWD)	Е 1	Е 2	Ф 1	Ф 2	М 1	М 1-2	М 2	М 2-3	М 3
я	нет данных	n ≤ 312 500	–	–	–	–	–	–	–
II	нет данных	Все	Все	Все Сноска 1	–	–	–	–	–
III (e ≥ 0,0002 фунта или 0,005 унции)	нет данных	Все	Все	Все	Все	n ≤ 8 333 и e ≥ 0,05 фунта	n ≤ 1 667	–	–
III HD (e ≥ 5 фунтов)	нет данных	Все	Все	Все	Все	n ≤ 36 666	n ≤ 18 333	–	–
IIII (e ≥ 0,01 фунта или 0,2 унции)	нет данных	Все	Все	Все	Все	e ≥ 0,5 фунта	Все	e ≥ 1 фунта	Все

Требуемый класс точности стандарта — В эксплуатации

Устройство Avoirdupois, тип (NAWD)	Е 1	Е 2	Ф 1	Ф 2	М 1	М 1-2	М 2	М 2-3	М 3
я	нет данных	n ≤ 625 000	n ≤ 133 000	–	–	–	–	–	–
II	нет данных	Все	Все	Все Сноска 1	n ≤ 13 333 и e ≥ 0,2 г ≥ 0,0005 унции тр	–	–	–	–
III (e ≥ 0,0002 фунта или 0,005 унции)	нет данных	Все	Все	Все	Все	e ≥ 0,05 фунта	n ≤ 8 333	n ≤ 1 667 и e ≥ 0,1 фунта	n ≤ 1 333
III HD (e ≥ 5 фунтов)	н/д	Все	Все	Все	Все	Все	n ≤ 36 667	n ≤ 18 333	n ≤ 2 000
IIII (e ≥ 0,01 фунта или 0,2 унции)	нет данных	Все	Все	Все	Все	e ≥ 0,5 фунта	Все	e ≥ 1 фунта	Все

Примечания:

• Класс F ₂ эквивалентно комплектам для драгоценных металлов компании Measurement Canada.
• Class M ₁ соответствует комплектам Inspector’s Weight Kits компании Measurement Canada.
• n – максимальное количество делений шкалы, которое может быть проверено на указанном типе прибора с указанным эталоном класса точности.

Редакция

Rev.1: Приостановление ограничений на устройства класса II, проверяемые с помощью комплектов гирь из драгоценных металлов (OIML Class F _{2 гири} )

Сноски

Сноска 1

Этот раздел находится на рассмотрении. До дальнейшего уведомления гири из драгоценных металлов (OIML F ₂ ) подходят для проверки всех устройств класса II.

Вернуться к рефереру сноски 1

• Предыдущий
• Содержание
• Следующий

Дата изменения:

07.06.2022
