ООО НТЦ Эксперт — Неразрушающий контроль. Аттестация лабораторий и специалистов неразрушающего контроля, производство, поставка и метрология средств НК



Штангенциркуль это измерительный инструмент, позволяющий определять внешние, внутренние размеры, а так же глубину отверстий и уступов. Он состоит из штанги с измерительной шкалой и подвижной рамки со шкалой нониуса. Использование нониуса позволяет значительно повысить точность измерения.

Благодаря простоте в обращении, штангенциркули являются основным измерительным инструментом на производстве. Наиболее часто они используются при проведении токарно-фрезерных и слесарных работ. Штангенциркуль входит в состав наборов для визуального и измерительного контроля ВИК.

Технические условия на штангенциркули регламентированы ГОСТ 166-89. Методика поверки содержится в ГОСТ 8.113-85. Образец протокола поверки штангенциркуля можно скачать по ссылке. При необходимости на штангенциркуль может быть выдан сертификат о калибровке собственной метрологической службы. Подробная информация о поверке штангенциркулей здесь.

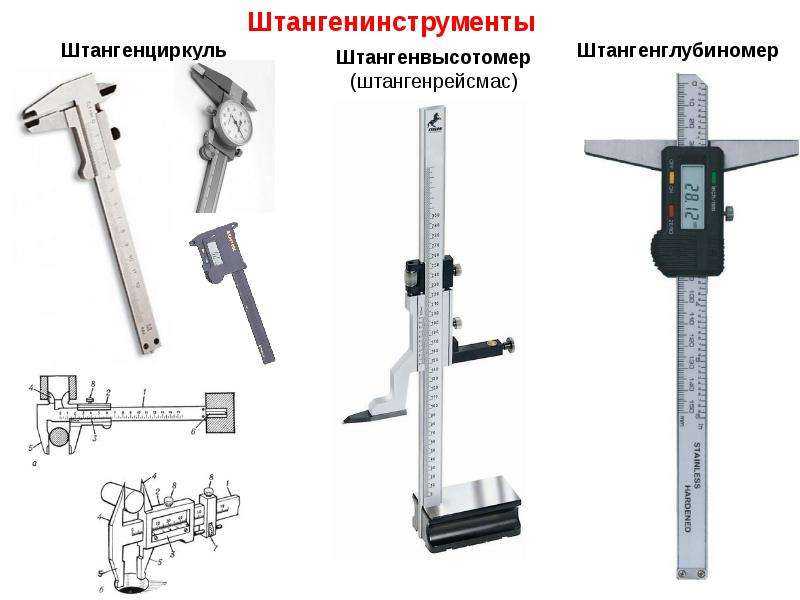

Виды штангенциркулей:

  • ШЦ-I. Имеет губки для измерения внешних размеров и губки для измерения внутренних размеров деталей. Так же имеется линейка для определения глубины отверстий и уступов;
  • ШЦ-IС. Отсчет размера идет по специальной стрелочной головке, укрепленной на подвижной раме. Это значительно упрощает снятие показаний;
  • ЩЦТ-I. Предназначен для использования в условиях повышенной абразивности. Имеет одностороннее расположение губок, покрытых твердым сплавом;
  • ШЦ-II. Имеет двустороннее расположение губок. В отличие от ШЦ-1, позволяет производить разметку, для чего снабжен устройством подачи рамки;
  • ШЦ-III. Отличается большими размерами. С односторонним расположением губок, без возможности измерения глубины;
  • ШЦЦ. Оснащен цифровой шкалой.

Видео как пользоваться штангенциркулем.


Подпишитесь на наш канал YouTube



Штангенциркуль нониусный тип ШЦ-I

Штангенциркуль типа ШЦ-1 с двусторонним расположением губок и специальной линейкой, используется для измерения внутренних и наружных поверхностей а также глубины отверстий с отсчетом по нониусу в 0.02 мм. Нониусный штангенциркуль ШЦ-1 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41093-09. мм. Методика поверки штангенциркулей регламентирована ГОСТ 8.113-85.

Погрешность измерений по основной шкале для штангенциркулей 1 класса точности составляет 0,05мм, для 2 класса 0,1мм. Диапазон измерений от 0 до 300мм в зависимости от модели.

При необходимости может быть выдано свидетельство о поверке.

Основные технические характеристики приведены в таблице:

Параметры ШЦ1-125 ШЦ1-150 ШЦ1-200 ШЦ1-250 ШЦ1-300
А, мм 17,5 17,5 18,8 22,8 22,8
В, мм 40 40 50 60 65
С, мм
14,5
15,5 17 17 17
Диапазон измерений, мм 0-125 0-150 0-200 0-250 0-300
Значение отсчета по нониусу, мм 0,05 0,05 0,05 0,05 0,05
Погрешность, +-мм 0,03 0,03 0,03 0,04 0,04
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,004 0,004 0,004 0,004 0,004
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,04 0,04 0,04 0,04 0,04
Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,04 10 +0,04 10 +0,04 10 +0,05 10 +0,05
Погрешность при измерении глубины, мм 0,05 0,05 0,05 0,05
0,05
Кол-во шт в упаковке 50 50 50 20 20
Вес упаковки, кг 14 15 18 14 15
Габариты упаковки, см 47х23х23 47х26х23 57x32x25 43х23х25 44х28х30



Штангенциркуль нониусный тип ШЦ-II

Штангенциркули типа ШЦ-2 так же, как и ШЦ-1, имеют губки для измерения внешних и внутренних размеров деталей, а так же линейку для определения глубины.

Особенностью ШЦ-II является возможность разметки деталей с помощью устройства точной подачи рамки.

Общие требования к штангенциркулям ШЦ-2 содержатся в ГОСТ 166-89. ШЦ2 внесены в Госреестр средств измерения за №41094-09, диапазон измерения варьируется от 0 до 500мм в зависимости от модели. При необходимости, на инструмент может быть выдано свидетельство о поверке.

Основные технические характеристики ШЦ-II приведены в таблице:

Параметры ШЦ-II 0-160 ШЦ-II 0-250 ШЦ-II 0-320 ШЦ-II 0-400 ШЦ-II 0-500
А, мм 60 60 60
100
100
В, мм 10 10 10 10 10
С, мм 10 10 10 12 12
H, мм 36,5 36,5 36,5 55 55
Диапазон измерений, мм 0-160 0-250 0-320 0-400 0-500
Значение отсчета по нониусу, мм 0,05/0,1 0. 05/0,02/0,1 0,05/0,1 0,05/0,1 0,05/0,1
Погрешность на максимальной длине, +- мм. 0,05 0,05 0,05 0,05 0,1
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,007 0,007 0,007 0,010 0,010
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,02 0,02 0,02 0,02 0,02
Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,03 10 +0,03 10 +0,03 10 +0,03 10 +0,03
Погрешность при измерении глубины, мм 0,05 0,05 0,05 0,05 0,05



Штангенциркуль нониусный тип ШЦ-III

ШЦ-3 – односторонний штангенциркуль с возможностью разметки деталей и определения внутренних и внешних размеров.

Нониусный штангенциркуль ШЦ-3 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41094-09. Диапазон измерения от 0 до 2000мм в зависимости от модели. По запросу может быть выдано свидетельство о поверке.

Основные технические характеристики ШЦ-3 приведены в таблице:

Параметры ШЦ-III-250 ШЦ-III-400 ШЦ-III-500 ШЦ-III-630 ШЦ-III-800 ШЦ-III-1000 ШЦ-III-1600 ШЦ-III-2000
A мм. 60 100 100 100 100 100 125 150
B мм. 10 10 10 10 20 20 20 20
C мм. 10 12 12 12 18 18 18 20
Диапазон измерений, мм. 0-250 0-400 0-500 250-630 250-800 320-1000 500-1600 800-2000
Значение отсчета по нониусу, мм. 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05
Погрешность, +_ мм. 0,04 0,04 0,05 0,05 0,06 0,07 0,1 0,1
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм. 0,004 0,004 0,004 0,004 0,004 0,004 0,004 0,004
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм. 0.02 0.02 0.02 0.02 0. 02 0.02 0.02 0.02
Расстояние между губками для измерения внутренних поверхностей, мм. 10 +0.02 10 +0,02 10 +0,02 10 +0,02 20 +0,03 20 +0,03 20 +0,03 20 +0,03
Кол-во шт. в упаковке 30 10 10 10 5 5 5 2
Вес упаковки, кг. 22 16 17 19 21 24 30 32
Габариты упаковки, см. 48х42х29 72х44х17 71х44х16 83х44х17 131х29х21 131х29х21 193х24х18 245х34х11245
х34х11



Штангенциркули электронные тип ШЦЦ-I

Электронные штангенциркули используется для определения внешних, внутренних размеров, а так же глубины отверстий и уступов. Этот тип штангенциркулей снабжен цифровой шкалой отсчета, позволяющей быстро снимать показания, уменьшая вероятность субъективной ошибки. Шкала выполнена на основе жидкокристаллического индикатора.

Кроме традиционного применения на производстве, электронные штангенциркули часто используются в метрологических службах и ОТК. ШЦЦ-1 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41093-09. Диапазон измерений инструмента от 0 до 300мм в зависимости от модели. При необходимости может быть выдано свидетельство о поверке.

Основные характеристики электронных штангелей приведены в таблице:

Параметры ШЦЦI-125 ШЦЦI-150 ШЦКI-150 ШЦЦI-200 ШЦЦI-250 ШЦЦI-300
A, мм 16,5 16,5 17,5 20 20,5 20,5
B, мм 40 40 40 50 60 60
C, мм 16 16 15,5 16 17 17
Диапазон измерений, мм 0-125 0-150 0-150 0-200 0-250 0-300
Значение отсчета, мм 0,01 0,01 0,01 0,01 0,01 0,01
Погрешность, +-мм 0,03 0,03 0,03 0,03 0,04 0,04
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,004 0,004 0,004 0,004 0,004 0,004
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,04 0,04 0,04 0,04 0,04 0,041 +0,02
Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,02 10 +0,02 10 +0,02 10 +0,02 10 +0,03 10 +0,03
Погрешность при измерении глубины, мм 0,05 0,05 0,05 0,05 0,05 0,05
Кол-во шт. в упаковке 40 50 50 40 30 25
Вес упаковки, кг 14 18 18 17 18 17
Габариты упаковки, см 50x27x30 50x27x33 51x27x30 60x34x30 45x42x35 45x42x35



Штангенциркули с круговой шкалой тип ШЦК-I

Штангенциркуль типа ШЦК-1 Снабжен стрелочной круговой шкалой для снятия показаний. Данный тип инструмента предназначен для измерения внешних, внутренних размеров, а так же глубины отверстия и уступов. Стрелочная шкала позволяет значительно уменьшить вероятность ошибки при снятии показаний.

Основное применение — на производстве, при проведении токарно-фрезерных и слесарных работ, а так же в быту. Стрелочным штангенциркулям посвящен ГОСТ 166-89, номер инструмента в Госреестре средств измерений №41093-09.

Погрешность измерений по основной шкале для штангенциркулей 1 класса точности составляет 0,004мм. При необходимости инструмент может быть поверен.

Основные технические характеристики ШЦК-1 приведены в таблице:

Параметры ШЦКI-150 0.01 ШЦКI-150 0.02
A, мм 17,5 17,5
B, мм 40 40
C, мм 15,5 15,5
Диапазон измерений, мм 0-150 0-150
Значение отсчета, мм 0,01 0,02
Погрешность, +-мм 0,03 0,03
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,004 0,004
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,04 0,04
Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,02 10 +0,02
Погрешность при измерении глубины, мм 0,05 0,05
Кол-во шт в упаковке 50 50
Вес упаковки, кг 18 18

Купить штангенциркули можно по цене, указанной в прайс-листе. Цена штангенциркулей указана с учетом НДС. Штангенциркули в наличии. Смотрите также разделы: Измерительный инструмент, Наборы для визуального контроля, Поверка измерительного инструмента, Аттестация специалистов по визуальному контролю, Аттестация ЛНК по визуальному методу, Проведение визуального контроля.



Штангенциркули можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

Документы

ОПРОС:

Какое оборудование кроме НК вас интересует:

Геодезическое

Тех. диагностика

Строительное

Другое


Штангенциркуль металлический тип 1, класс точности 2, 125мм, шаг 0, 1мм: цена, фото, описание, характеристики

Магазин ♦ Инструмент ♦ Измерительный инструмент ♦ Штангенциркуль

Штангенциркуль

Артикул: 100694


ТМ: Noname

415,42 Р

477.73 р.

Обновление цены: 20.02.2023


Итого: 415 Р
Упаковок: 0 (+ 1 шт )


Ближайшая доставка: 22-02-2023

Доставка по Москве и МО

  • Информация / описание
  • Характеристики
  • Отзывы

Новый комментарий

Имя:


:

Комментарии отсутствуют

Ещё предложения в категории “Штангенциркуль”

Похожие товары в смежных разделах

  • Штангенциркуль ЗУБР “ЭКСПЕРТ”, ШЦ-I-150-0, 05, нониусный, сборный корпус, нержавеющая сталь

  • Штангенциркуль STAYER “STANDARD” пластмассовый, 150 мм

  • Штангенциркуль металлический тип 1, класс точности 2, 125мм, шаг 0, 1мм

  • Штангенциркуль STAYER “PROFI” “СМ-150-0, 1” двусторонний с глубиномером, нержавеющая сталь

  • Штангенциркуль ЗУБР “ЭКСПЕРТ”, ШЦЦ-I-150-0, 01, цифровой, нерж. сталь, металлический корпус

  • Штангенциркуль металлический 125мм

  • Штангенциркуль ЗУБР “ЭКСПЕРТ”, ШЦ-I-200-0, 05, нониусный, сборный корпус, закаленная сталь

  • Штангенциркуль металлический тип 1, класс точности 2, 250мм, шаг 0, 1мм

  • Штангенциркуль ЗУБР “ЭКСПЕРТ”, ШЦ-I-150-0, 05, нониусный, сборный корпус, закаленная сталь

  • Штангенциркуль ЗУБР “ЭКСПЕРТ”, ШЦЦ-I-200-0, 01, цифровой, нерж. сталь, металлический корпус

  • Штангенциркуль металлический 150мм

  • Штангенциркуль KRAFTOOL “PRO” “DIGIPA mini” электронный пластмассовый, 100мм

  • Штангенциркуль ЗУБР “ЭКСПЕРТ”, ШЦЦ-I-150-0, 01, цифровой, нерж сталь, пластиковый корпус

  • Штангенциркуль KRAFTOOL электронный металлический, 150мм

  • Штангенциркуль металлический тип 1, класс точности 2, 150мм, шаг 0, 1мм

  • Штангенциркуль STAYER “PROFI”, метрическая шкала, с глубиномером, нержавеющая сталь

  • Штангенциркуль ЗУБР “ЭКСПЕРТ”, ШЦ-I-200-0, 05, нониусный, сборный корпус, нержавеющая сталь

Предложения из раздела ниже

  • Уровень STAYER “PROFI” “PROFILevel” коробчатый усиленный, фрезерованный, 3 противоударных ампулы

  • Уровень СИБИН коробчатый усиленный, утолщенный профиль, 2 фрезерованные поверхности

  • Рулетка ЗУБР “ЭКСПЕРТ”, двухкомпонентный корпус, автостоп, 3м/16мм

  • Уровень KRAFTOOL алюминиевый, 2 глазка, 60см

  • БИБЕР 40342 Уровень Профи ударопрочный 600мм 3 глазка (60)

  • БИБЕР 40301 Уровень Профи двутавровый ударопрочный 400мм 3 глазка (60)

  • БИБЕР 40625 Угольник столярный ПРОФИ 250мм нержавеющая сталь. гравировка (12/120

  • Отвес STAYER “PROFI” строительный со шнуром, с противоударным ободком, 250 г

Все о суппортах – LFC

26 июля 2022 г. &nbsp | &nbsp In Measurement


Штангенциркуль — это прецизионный измерительный инструмент. Это устройство, используемое для измерения размеров объекта, поэтому вы можете убедиться, что все подходит, и вы можете безупречно выполнить работу. Штангенциркули делятся на несколько типов, и примеры различаются в зависимости от метода чтения.



Что такое штангенциркули?

Штангенциркули представляют собой прецизионные измерительные инструменты, которые позволяют измерять различные размеры объекта с высокой точностью. Точность (разрешение) штангенциркуля колеблется от 0,1 до 0,02 мм. Диапазон измерения составляет от 0 до 15 мм или 6 дюймов. Штангенциркули также известны как линейные измерительные инструменты. Суппорты обычно изготавливаются из стали. Однако иногда он может быть изготовлен из других материалов, таких как углерод (пластик).



Для чего используются штангенциркули?

Штангенциркули используются для простого и точного измерения различных размеров, таких как толщина, внешний диаметр, внутренний диаметр, длина, ширина и глубина объекта. Вы также можете использовать штангенциркуль для измерения глубины. Штангенциркуль оснащен тонкой палочкой (глубиномер) на задней стороне, которая служит для измерения глубины предмета или отверстия.



Детали штангенциркуля

Основные части штангенциркуля следующие:

  1. Внутренняя губка является частью штангенциркуля для измерения внутренних размеров, таких как внутренний диаметр.
  2. Внешняя губка представляет собой штангенциркуль для фиксации объекта для измерения его внешних размеров, таких как длина, толщина, внешний диаметр и ширина.
  3. Стопорный винт — это часть штангенциркуля, которую можно повернуть, если необходимо затянуть измеряемый объект или удержать объект от перемещения.
  4. Верхний нониус является частью нониуса в дюймах.
  5. Нижняя нониусная шкала является частью нониусной шкалы в метрических единицах.
  6. Первичная шкала указана в дюймах и метрических единицах.
  7. Стержень глубины — это часть штангенциркуля для измерения глубины предмета или отверстия.



Типы штангенциркуля

1. Штангенциркуль

Штангенциркуль — это тип штангенциркуля для высокоточных линейных измерений с использованием двух градуированных шкал: основной шкалы, похожей на линейку, и нониуса, который скользит параллельно основной масштаб.



Как считывать показания штангенциркуля:

Чтобы считывать показания штангенциркуля, нужно найти положение 0 на шкале нониуса и отметить его положение на основной шкале. На изображении выше (обозначенном номером 1) 0 находится между 2 мм и 3 мм, поэтому результат будет в диапазоне 2-3 мм.

Затем найдите параллельную линию между нониусной шкалой и основной шкалой (обозначенной №2). Число нониусных линий, наиболее точно параллельных линиям на основной шкале, равно 0,68 мм. Результатом измерения является сумма показаний основной шкалы и показаний нониуса, в данном случае 2,68 мм.



2. Штангенциркуль

Штангенциркуль работает как штангенциркуль, поскольку он имеет два набора губок, ползунок и шкалу для измерения. Разница в том, что измерение считывается не на шкале нониуса, а на циферблатном индикаторе.





Как считывать значения с циферблата:



Для считывания показаний циферблата сначала считывайте показания шкалы слева от циферблатного индикатора по прямой линии. Затем прочтите шкалу на циферблатном индикаторе, указанную стрелкой, и сложите две шкалы так, чтобы на изображении выше результат измерения составил 13,14 мм.

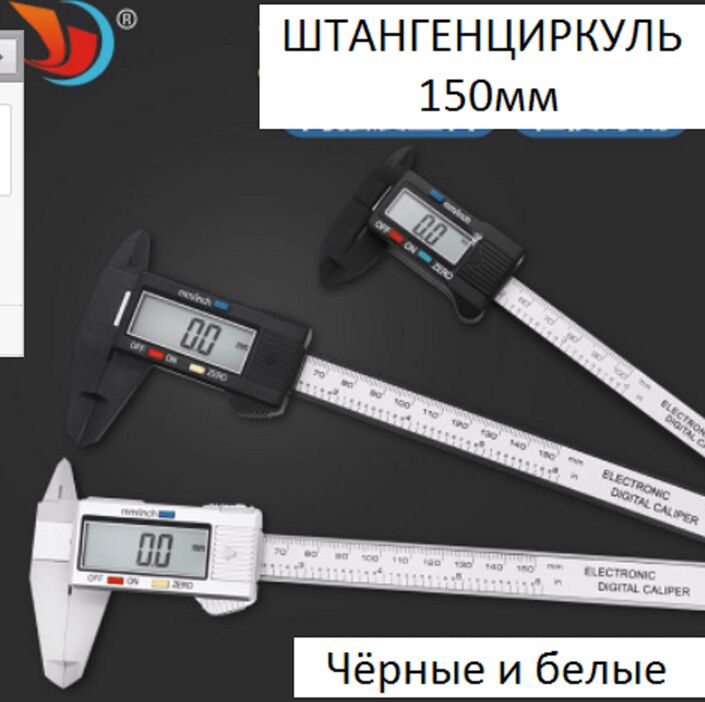

3. Цифровые штангенциркули

Цифровой штангенциркуль или цифровой штангенциркуль проще всего считывать из других типов штангенциркуля, поскольку он заменяет аналоговый циферблат цифровым дисплеем. Этот электронный измерительный прибор работает с использованием линейного кода, который отображается на экране для удобства чтения.





Как считывать значения с цифрового штангенциркуля:

Считывать значения с цифрового штангенциркуля проще. Нам не потребуются математические расчеты, потому что значения просто отображаются на экране. Многие цифровые штангенциркули позволяют выбирать между метрическими и имперскими единицами измерения, и они могут отображаться в миллиметрах, сантиметрах или дюймах.



Преимущества и недостатки штангенциркуля

A. Преимущества штангенциркуля

1. Точность и прецизионность:  Первое преимущество штангенциркуля заключается в том, что они обеспечивают точные и точные показания.

2. Универсальность:  Штангенциркули — это универсальные инструменты, которые можно использовать для самых разных целей. Они обычно используются для внутренних, внешних и глубинных измерений.

3. Долговечность: Поскольку суппорты изготовлены из прочных материалов, таких как нержавеющая сталь, они имеют длительный срок службы.

4. Дополнительная шкала не требуется:  Измерение штангенциркуля можно считать напрямую благодаря его фиксированной и подвижной шкале. Они не требуют отдельных весов для проведения измерений.

5. Цена:  Мы легко можем найти на рынке штангенциркули и штангенциркули по доступным ценам.



B. Недостатки штангенциркуля

1. Вероятность ошибки/человеческого фактора:  Существует вероятность ошибки при считывании нониуса из-за неточного угла считывания шкалы для неопытных пользователей.

2. Чтение занимает время:  Когда мы считываем значения измерений с нониуса и штангенциркуля, мы не можем видеть измерение напрямую. Как объяснялось выше, нам нужно вычислить значения градуировки нониуса и шкалы циферблата, чтобы получить полное значение измерения. Конечно, это не тот случай, если мы решим использовать цифровые штангенциркули, показания которых выводятся непосредственно на ЖК-экран штангенциркуля.

3. Возможность ошибки параллакса:  При использовании штангенциркуля показания двух разных людей могут различаться. Иногда может возникать ошибка параллакса. Эта неточность возникает из-за неправильного положения глаза во время измерения, особенно под углом к ​​отметкам штангенциркуля.



Ассортимент штангенциркулей, доступных в LFC

1. Штангенциркуль Sylvac Digital Micron S_Cal EVO


Штангенциркуль Sylvac Digital Micron S_Cal EVO — единственный на рынке штангенциркуль с разрешением 0,0 мм1. Корпус выполнен из высококачественного материала с эргономичным дизайном. Он оснащен большим ЖК-дисплеем и встроенным Bluetooth для связи с вашими устройствами.



2. Цифровой Bluetooth-штангенциркуль Sylvac

Sylvac S_Cal EVO SMART — это цифровой штангенциркуль со встроенным Bluetooth для интеллектуальной передачи данных. Это высококачественный эргономичный штангенциркуль с сертификацией IP67, что делает его безопасным для использования в суровых рабочих условиях при прямом контакте с охлаждающей жидкостью, маслом, водой и химическими веществами.



2. Штангенциркули с пластиковой шкалой Moore & Wright серии CDP



Штангенциркули серии CDP являются лучшими цифровыми штангенциркулями для производителей мехатроники, авиационных деталей, магнитных динамиков, конденсаторов, датчиков, аэрокосмической промышленности, полупроводников и многого другого. С этой серией вам больше не нужно беспокоиться о теплопередаче, магнитных полях и общих искажениях, как при использовании обычных металлических штангенциркулей.



4. Штангенциркуль Moore & Wright Workshop 100 серии



Штангенциркуль Moore & Wright Workshop 100 представляет собой основной линейный измерительный инструмент, обычно используемый в качестве точного инструмента, который можно использовать для точного измерения внутренних и внешних расстояний. в рамках вашего экономического бюджета.



5. Ультралегкий штангенциркуль Sylvac UL4



Специальные губки C сверхлегкого штангенциркуля Sylvac UL4 изготовлены из легкого материала (диапазон 3 м весит всего 3,3 кг) и имеет хорошо сбалансированную конструкцию за счет использования передовые технологии материалов. Специальные губки Sylvac Ultra Light Caliper UL4 C оснащены новейшей технологией передачи данных Bluetooth, позволяющей быстро отправлять данные измерений одним нажатием кнопки непосредственно на любые устройства, такие как ПК, планшеты и смартфоны. Этот штангенциркуль по-настоящему эффективен при изготовлении газовых труб, контрольных приспособлений и любых других измерениях больших и громоздких заготовок.



LFC является эксклюзивным дистрибьютором Sylvac в Сингапуре и Индонезии. Свяжитесь с нами для демонстрации и узнайте, как цифровой штангенциркуль с Bluetooth может помочь вам в решении ваших задач по контролю качества. Также посетите наши страницы в Facebook, Instagram, YouTube и LinkedIn, чтобы получать последние обновления о другом промышленном оборудовании.



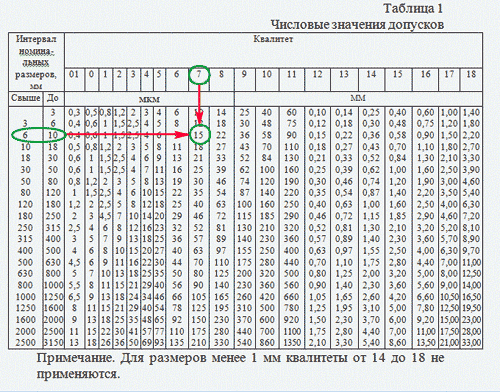

Таблицы допусков

DIN 861

Таблица допусков для концевых мер в соответствии с DIN 861 , соответствует ISO 3650 и SS 3348.

Стандарт

DIN 861 определяет наиболее важные размерные и качественные характеристики концевых мер с прямоугольным поперечным сечением и номинальной длиной ln в диапазоне от 0,5 до 1000 мм. Допустимые отклонения и допуски указаны для четырех классов точности, т. е. 00, 0, 1 и 2, и класса калибровки К.

444477177177177717717717717717717717717717717717717717717717717717717717717717717717177177177717717717177177717717717717717.
(1)
[мкм]
Номинальная длина [мм] Точность 00 Точность 0 Точность 1 Precision 2
Длина
Допуск
(1)
[мкм]
макс. Макс. Длина
Вариация
Ширина
(2)
[мкм]
Длина
Допуск
(1)
[мкм]
максимальная длина
Вариация
Ширина
(2)
[μm]
Максимальная длина
Вариант
Ширина
(2)
[мкм]
-10 ±0,06 0,05 ±0,12 0,10 ±0,20 0,16 ±0,45 0,30
(10)-25 ±0,07 0,05 ±0,14 0,10 ±0,30 0,16 ±0,60 0,30
(25)-50 ±0,10 0,06 ±0,20 0,10 ±0,40 0,18 ±0,80 0,30
(50)-75 ±0,12 0,06 ±0,25 0,12 ±0,50 0,18 ±1,00 0,35
(75)-100 ±0,14 0,07 ±0,30 0,12 ±0,60 0,20 ±1,20 0,35
(100)-150 ±0,20 0,08 ±0,40 0,14 ±0,80 0,20 ±1,60 0,40
(150)-200 ±0,25 0,09 ±0,50 0,16 ±1,00 0,25 ±2,00 0,40
(200)-250 ±0,30 0,10 ±0,60 0,16 ±1,20 0,25 ±2,40 0,45
(250)-300 ±0,35 0,10 ±0,70 0,18 ±1,40 0,25 ±2,80 0,50
(300)-400 ±0,45 0,12 ±0,90 0,20 ±1,80 0,30 ±3,60 0,50
(400)-500 ±0,50 0,14 ±1,10 0,25 ±2,20 0,35 ±4,40 0,60
(500)-600 ±0,60 0,16 ±1,30 0,25 ±2,60 0,40 ±5,00 0,70
(600)-700 ±0,70 0,18 ±1,50 0,30 ±3,00 0,45 ±6,00 0,70
(700)-800 ±0,80 0,20 ±1,70 0,30 ±3,40 0,50 ±6,50 0,80
(800)-900 ±0,90 0,20 ±1,90 0,35 ±3,80 0,50 ±7,50 0,90
(900)-1000 ±1,00 0,25 ±2,00 0,40 ±4,20 0,60 ±8,00 1,50

1 = Допустимое ± отклонение в произвольной точке относительно номинального размера.
2 = допустимое отклонение длины (в зависимости от плоскостности и погрешности параллельности).

ДИН 862

Наиболее широко используемый в мире стандарт штангенциркуля ( DIN 862, штангенциркуль; требования, испытания ) содержит следующие требования (все в мм) к точности измерения штангенциркуля:

Точность штангенциркуля по DIN 862
Длина измерения l [мм] Максимально допустимая погрешность [мкм]
Нониус/циферблат666666660204 0,1 / 0,05 мм 0,02 мм 0,01 мм
50 50 20 20
100
200 30 30
300
400 60
500 70
600 80
700 90 40 40
800 100
900 110
1000 120
1200 140 50
1400 160
1600 180 60
1800 200
2000 220

DIN 863

Диапазон измерения [мм] Предел погрешности G [мкм] Допуск параллельности измерительных поверхностей при измерительном усилии 10 Н [мкм]
0 – 25 4 2
25 – 50 4 2
50 – 75 5 3
75 – 100 5 5
100 – 125 6 3
125 – 150 6 3
150 – 175 7 4
175 – 200 7 4
200 – 225 8 4
225 – 250 8 4
250 – 275 9 5
275 – 300 9 5
300 – 325 10 5
325 – 350 10 5
350 – 375 11 6
375 – 400 11 6
400 – 425 12 6
425 – 450 12 6
450 – 475 13 7
475 – 500 13 7

DIN 866

Таблица допусков согласно DIN 866 . Для правил складных инженерных

Тип A: 0,07–0,10 мм
Тип B: 0,10–0,15 мм

Длина [мм] 500 1000 1500 2000 3000 4000
тип A 0,04 0,04 0,06 0,06 0,08 0,10
Тип B [мм] 0,10 0,10 0,15 0,15 0,20 0,10

DIN 874

Таблица допусков согласно DIN 874 . Допуск на горизонтальность (плоскостность) в мкм для различных степеней точности. Допуск горизонтальности указывает максимальное отклонение между самой низкой и самой высокой точкой. (Эталонная температура +20°C.)

Стальные правила РАЗРЕШЕНИЯ ОКРЫВАЯ
Длина [мм]
± 2
00 0 1 2. 500 4 7 12 21 75 2
750 6 9,5 17 27 100 2
1000 8 12 21 33 150 3
1500 17 29 46 300 3
2000 22 37 58
2500 27 46 71
3000 32 54 83
4000 42 71 108
5000 87 133

DIN 875

Стандарт DIN 875 относится к прямоугольности обрабатываемых поверхностей; все те детали, которые требуют точности на одном или нескольких углах под углом 90 °, используют этот стандарт.

Стандарт DIN, касающийся прямоугольности или вертикальности между двумя поверхностями, регулирует максимальное отклонение смежных поверхностей в соответствии с предусмотренной степенью точности относительно фиксированного значения 90°.

Это отклонение измеряется по следующим формулам:
•DIN 875/II° = 0,02 + L/10,000 мм
•DIN 875/I° = 0,01 + L/20,000 мм

Квадраты – таблица допусков по DIN 875.

Length on long shank Maximum variation (perpendicularity) μm Maximum variation (linearity) μm
mm 00 0 1 2 00 0 1 2
50 3 2 3 5 10
75 3 7 14 28 2 3 5 11
100 3 7 15 30 2 3 6 12
150 4 8 18 35 3 4 7 14
200 4 8 20 40 3 4 8 16
250 5 10 23 45 3 5 9 18
300 5 11 25 50 3 5 10 20
500 7 15 35 70 4 7 14 26
750 10 20 43 85 5 10 19 38
1000 12 25 60 120 6 12 24 48
1500 17 35 85 170 8 17 34 68

DIN 876

Таблица допусков для накладных листов согласно DIN 876 . Допуск горизонтальности указывает максимальное отклонение между самой высокой и самой низкой точкой на поверхности. (Исходная температура +20°C.)

Length Maximum variation by grade type
mm 00 0 1 2 3
100 2 4 11 22 44
160 2 5 12 23 46
250 3 5 13 25 50
400 3 6 14 28 56
630 3 7 16 33 65
1000 4 8 20 40 80
1600 5 10 26 52 104
2000 6 12 30 60 120
2500 7 14 35 70

DIN 878

Таблица допусков для циферблатных индикаторов согласно DIN 878 .

Диапазон измерения [мм] Ограниченные значения для
Гистерезис ошибки индикации [мкм] Повторность по ошибке [мкм]. 1/10 оборота [мкм] любая 1/2 оборота [мкм] один оборот [мкм] диапазон измерения [мкм]
0,4 3 3 5 и 7
0,8 3 3 5 и 7
3 3 3 5 и 8 9 10
5 3 3 5 и 9 10 12
10 3 3 5 и 9 10 15

a Относится к 1/10 диапазона измерения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
